1 ONE FOR ALL Kameleon 6 univerzális távirányító Rend.sz: EL kijelző Jellemzők: A KAMELEON 6 készülék univerzális távirányító. A felhasználóbarát, háttérvilágítású kijelző egyszerű kezelést tesz lehetővé; a nem használt funkciók rejtve maradnak, nem látszanak a kijelzőn. Az elemek betétele után egy tetszőleges gombot kell nyomni, ezzel aktiválja a háttérvilágítást. Ettől kezdve, amikor a távirányítót kézbe veszi vagy mozgatja, a kijelző automatikusan világít. Az aktiválási mód megváltoztatható, a kijelző gombnyomással is aktiválható. A távirányító fény-szenzorral rendelkezik, amely a kijelző világítást világos környezetben automatikusan fokozza, ill. sötét környezetben csökkenti. Max. 6 készülék vezérlése: A távirányító több audió-videó készüléket tud irányítani, amennyiben azok infravörös jelre reagálnak. A Kameleon-6 két nagy hatótávolságú infra adóval rendelkezik, és nagyfrekvenciás adáshoz is alkalmas (450 khz-ig). Max. 6 készüléket tetszés szerinti kombinációban irányíthat. Taníthatóság: A Kameleon tanítható, azaz majdnem minden funkciót (max. 30-at) képes lemásolni az eredeti távirányítókról. Ez praktikus, ha a Kameleon-6 beállítása után kiderül, hogy esetleg az eredeti távirányító egyes funkciói hiányoznak a Kameleon billentyűzetéről. Makrók (meghatározott parancssor gombnyomásra) A távirányítóra egyszerűen adható be makró. Ez lehetővé teszi, hogy egyetlen gomb nyomásával több parancsot adjon ki egyszerre (pl. egyszerre több készüléket kapcsoljon ki). Ehhez legalkalmasabbak a különleges funkciógombok (A, B, C). Ha a parancs-sor az egyik ilyen gombra lett programozva, mindegyik készülék-üzemmódban működik. Kód utántöltési technológia A Kameleon-6 lehetőséget nyújt a kód-utántöltésre: így a távirányító memóriájába új kódokat lehet beprogramozni. A részleteket ld. később. Elemek: A távirányító működéséhez 2 db AA/LR6 alkáli elem szükséges. Vegye le az elemtartó fedelét a távirányító hátoldalán. Tegye be az elemeket a jelzett pólusoknak megfelelően. Zárja ismét az elemtartó fedelét. Az elemek betétele után a kijelző az első gombnyomásra 6 másodpercig világít. Ezután TV-üzemmódra kapcsol. A készülék-szimbólumok két oldalán infravörös (IR) jelző világít, ha gombot nyom vagy beállítást végez. A kijelző aktiválása: A kijelzőt vagy a ház és a kijelző egyidejű érintésével, vagy gombnyomással lehet aktiválni (bekapcsolni). Az aktiválási módok közötti választás: 1. Tartsa a MAGIC gombot nyomva, míg a nyúl ki nem jön a kalapból. Ekkor a kijelző SETUP (beállítás) módba kapcsol. 2. Nyomja OTHER -t. 3. Adja be 989-et. Ha az IR kijelző kétszer villog, az aktiválás a ház és a kijelző egyidejű érintésével történik. Ha az IR kijelző négyszer villog, az aktiválás gombnyomással történik. A kijelző fényerejének beállítása: 1. Tartsa a MAGIC gombot nyomva, míg a nyúl ki nem jön a kalapból. A kijelző SETUP módba kapcsol. 2. Nyomja BRIGHT -ot. 3. A képernyő alatt lévő félholdalakú CH+/- gomb + felének nyomásával növeli, a - nyomásával csökkenti a fényt. 4. Az ESC gomb nyomásával nyugtázza a beállítást. A kijelző világítás erőssége befolyásolja az elemek élettartamát. Ez kb hónap között változik (a fényerőtől és a használattól függően). A kijelző világítási időtartamának beállítása: (Alapbeállítás: 8 mp.) 1. Tartsa a MAGIC gombot nyomva, míg a nyúl ki nem jön a kalapból. A kijelző SETUP módba kapcsol. 2. Nyomja OTHER -t. 3. Adja be 978-at. 4. Nyomja az alábbi táblázatnak megfelelően az 1, 2, 3, 4 v. 5 számot. Az IR jelző kétszer felvillan, a kijelző SETUP-ra kapcsol. Választható szám Világítási időtartam 1 4 másodperc 2 8 másodperc 3 12 másodperc 4 16 másodperc 5 20 másodperc Kezelőszervek: 1. IR (infravörös) kijelző Az infra (IR) jelző felvillan, ha adás vagy vétel van a távirányítón. Jelzi, ha egy gombot nyomnak, ezzel nyugtázza a műveletet. A tanítás alatt bemenő jelet jelez. 2. Készülékgombok: Elemkimerülés jelzés: Az elemek gyengülését a távirányító jelzi. Az infra kijelzés ötször villan fel, ha egy gombot nyomnak. Ekkor az elemeket 2 db új, azonos elemre kell cserélni. A képernyő, kezelő gombok Animált, EL kijelző A távkapcsolónak EL (elektrolumineszcens technológián alapuló) kijelzője van, amely a ház és a kijelző érintésére lép működésbe. Az elemek kímélésére a kijelző normál használat mellett 8 másodpercig világít. Kívánság szerint a háttérvilágítás időtartama és fényereje növelhető vagy csökkenthető (ld. később). Az EL kijelző különlegessége a kezelendő készülékekhez való igazodás. A kalap szimbólum a MAGIC (mágikus) gomb. A készülékeket jelző szimbólumok nyomásával (TV, VCR, SAT, DVD, CD és AUD) választhat a vezérlendő készülékek között. Ha pl. a TV gombját nyomja, a TV-t tudja vezérelni, ha a VCR-t, akkor a videót, stb. Amikor egy készülékgombot nyom, az rövid ideig világít. 3. A MAGIC (átkapcsoló [shift] vagy beállító gomb) A gomb beállításra és speciális funkciók előhívására használható. Ha röviden nyomja a gombot, a kijelző a Shift

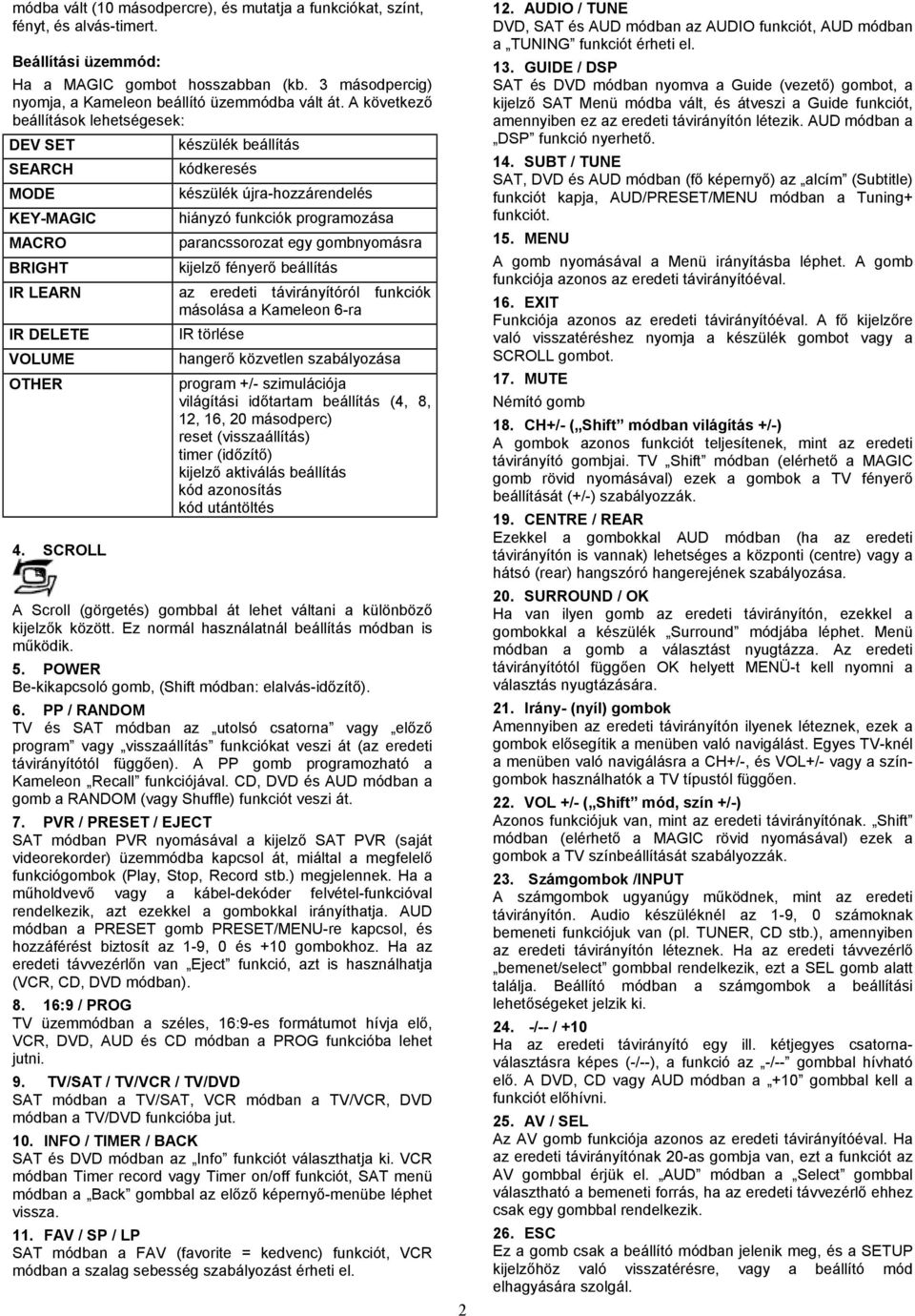

2 módba vált (10 másodpercre), és mutatja a funkciókat, színt, fényt, és alvás-timert. Beállítási üzemmód: Ha a MAGIC gombot hosszabban (kb. 3 másodpercig) nyomja, a Kameleon beállító üzemmódba vált át. A következő beállítások lehetségesek: DEV SET SEARCH MODE KEY-MAGIC MACRO BRIGHT IR LEARN IR DELETE VOLUME OTHER 4. SCROLL készülék beállítás kódkeresés készülék újra-hozzárendelés hiányzó funkciók programozása parancssorozat egy gombnyomásra kijelző fényerő beállítás az eredeti távirányítóról funkciók másolása a Kameleon 6-ra IR törlése hangerő közvetlen szabályozása program +/- szimulációja világítási időtartam beállítás (4, 8, 12, 16, 20 másodperc) reset (visszaállítás) timer (időzítő) kijelző aktiválás beállítás kód azonosítás kód utántöltés A Scroll (görgetés) gombbal át lehet váltani a különböző kijelzők között. Ez normál használatnál beállítás módban is működik. 5. POWER Be-kikapcsoló gomb, (Shift módban: elalvás-időzítő). 6. PP / RANDOM TV és SAT módban az utolsó csatorna vagy előző program vagy visszaállítás funkciókat veszi át (az eredeti távirányítótól függően). A PP gomb programozható a Kameleon Recall funkciójával. CD, DVD és AUD módban a gomb a RANDOM (vagy Shuffle) funkciót veszi át. 7. PVR / PRESET / EJECT SAT módban PVR nyomásával a kijelző SAT PVR (saját videorekorder) üzemmódba kapcsol át, miáltal a megfelelő funkciógombok (Play, Stop, Record stb.) megjelennek. Ha a műholdvevő vagy a kábel-dekóder felvétel-funkcióval rendelkezik, azt ezekkel a gombokkal irányíthatja. AUD módban a PRESET gomb PRESET/MENU-re kapcsol, és hozzáférést biztosít az 1-9, 0 és +10 gombokhoz. Ha az eredeti távvezérlőn van Eject funkció, azt is használhatja (VCR, CD, DVD módban) :9 / PROG TV üzemmódban a széles, 16:9-es formátumot hívja elő, VCR, DVD, AUD és CD módban a PROG funkcióba lehet jutni. 9. TV/SAT / TV/VCR / TV/DVD SAT módban a TV/SAT, VCR módban a TV/VCR, DVD módban a TV/DVD funkcióba jut. 10. INFO / TIMER / BACK SAT és DVD módban az Info funkciót választhatja ki. VCR módban Timer record vagy Timer on/off funkciót, SAT menü módban a Back gombbal az előző képernyő-menübe léphet vissza. 11. FAV / SP / LP SAT módban a FAV (favorite = kedvenc) funkciót, VCR módban a szalag sebesség szabályozást érheti el AUDIO / TUNE DVD, SAT és AUD módban az AUDIO funkciót, AUD módban a TUNING funkciót érheti el. 13. GUIDE / DSP SAT és DVD módban nyomva a Guide (vezető) gombot, a kijelző SAT Menü módba vált, és átveszi a Guide funkciót, amennyiben ez az eredeti távirányítón létezik. AUD módban a DSP funkció nyerhető. 14. SUBT / TUNE SAT, DVD és AUD módban (fő képernyő) az alcím (Subtitle) funkciót kapja, AUD/PRESET/MENU módban a Tuning+ funkciót. 15. MENU A gomb nyomásával a Menü irányításba léphet. A gomb funkciója azonos az eredeti távirányítóéval. 16. EXIT Funkciója azonos az eredeti távirányítóéval. A fő kijelzőre való visszatéréshez nyomja a készülék gombot vagy a SCROLL gombot. 17. MUTE Némító gomb 18. CH+/- ( Shift módban világítás +/-) A gombok azonos funkciót teljesítenek, mint az eredeti távirányító gombjai. TV Shift módban (elérhető a MAGIC gomb rövid nyomásával) ezek a gombok a TV fényerő beállítását (+/-) szabályozzák. 19. CENTRE / REAR Ezekkel a gombokkal AUD módban (ha az eredeti távirányítón is vannak) lehetséges a központi (centre) vagy a hátsó (rear) hangszóró hangerejének szabályozása. 20. SURROUND / OK Ha van ilyen gomb az eredeti távirányítón, ezekkel a gombokkal a készülék Surround módjába léphet. Menü módban a gomb a választást nyugtázza. Az eredeti távirányítótól függően OK helyett MENÜ-t kell nyomni a választás nyugtázására. 21. Irány- (nyíl) gombok Amennyiben az eredeti távirányítón ilyenek léteznek, ezek a gombok elősegítik a menüben való navigálást. Egyes TV-knél a menüben való navigálásra a CH+/-, és VOL+/- vagy a színgombok használhatók a TV típustól függően. 22. VOL +/- ( Shift mód, szín +/-) Azonos funkciójuk van, mint az eredeti távirányítónak. Shift módban (elérhető a MAGIC rövid nyomásával) ezek a gombok a TV színbeállítását szabályozzák. 23. Számgombok /INPUT A számgombok ugyanúgy működnek, mint az eredeti távirányítón. Audio készüléknél az 1-9, 0 számoknak bemeneti funkciójuk van (pl. TUNER, CD stb.), amennyiben az eredeti távirányítón léteznek. Ha az eredeti távvezérlő bemenet/select gombbal rendelkezik, ezt a SEL gomb alatt találja. Beállító módban a számgombok a beállítási lehetőségeket jelzik ki /-- / +10 Ha az eredeti távirányító egy ill. kétjegyes csatornaválasztásra képes (-/--), a funkció az -/-- gombbal hívható elő. A DVD, CD vagy AUD módban a +10 gombbal kell a funkciót előhívni. 25. AV / SEL Az AV gomb funkciója azonos az eredeti távirányítóéval. Ha az eredeti távirányítónak 20-as gombja van, ezt a funkciót az AV gombbal érjük el. AUD módban a Select gombbal választható a bemeneti forrás, ha az eredeti távvezérlő ehhez csak egy gombbal rendelkezik. 26. ESC Ez a gomb csak a beállító módban jelenik meg, és a SETUP kijelzőhöz való visszatérésre, vagy a beállító mód elhagyására szolgál.

3 27. TEXT-gombok Miután a TV Text gombot nyomta, a kijelzőn megjelenik a többi text-funkció. Ezek a gombok szükségesek a videótext fő funkcióinak vezérléséhez. Előfeltétel, hogy a TV tud videotext-et venni. Erre vonatkozó további információk a TV használati útmutatójában találhatók. Az egyes készülékeknél a text funkciók vezérlése különböző, és lehetséges, hogy nem mindegyik funkció áll rendelkezésre. A Text gombokhoz a SCROLL gombbal is hozzá lehet férni. Nagyítás: A teletext felső felét kinagyított betűkkel mutatja. Következő megnyomására a teletext alsó része jelenik meg kinagyítva. A normál méretre a gomb újbóli megnyomásával jutunk. A TEXT -BE-vel a TV üzemmódba lépünk vissza. TEXT BE: ha Text módban van, (a TV-től függően) nyomja ezt a gombot a MIX-hez vagy TEXT KI-hez jutáshoz. HOLD/STOP : Leállítja az oldalak váltását. MIX: egyidejűleg mutatja a videótext-et és a TV képet. TEXT KI: visszakapcsolja a TV-t a normál üzemmódba. Egyes TV-típusoknál erre a célra a TEXT gombot többször kell nyomni. TEXT INDEX: az INDEX funkcióhoz juthat VIDEOTEXT módban. 28. Színgombok (piros, zöld, sárga, kék A videótext használatánál a színes gombok a TV Toptext funkcióit vezérlik. Ha az eredeti távirányítón ezekkel a gombokkal a menüt vezérlik, a KAMELEON 6 Toptext gombjai azonos módon működnek. 29. Léptető (transzport) gombok (REW, PLAY, STOP stb.) Ha VCR, CD, AUD, SAT(PVR) és/vagy DVD módban van, ezek a gombok az eredeti távirányító funkcióit (PLAY, FF, REW stb.) veszik át. Véletlen felvétel elkerülésére a felvétel gombot (REC) kétszer kell nyomni. 30. SKIP (+/-) Ezeknek a gomboknak a funkciója azonos az eredeti távirányítóéval. CD, AUD, SAT (PVR) és/vagy DVD módban a gombok a SKIP (Track) +/- funkciót veszik át. 31. Különleges funkciógombok (A, B, C) Ezek SZABAD gombok, amelyek lehetővé teszik, hogy a Kameleon-6 a tanítás vagy Key Magic alkalmazásával különleges funkciókat vegyen át. Ezek a gombok ideálisak Makro gombként való működtetésre is (ld. a makro részletes ismertetését). A Kameleon-6 beállítása vezérlésre TV irányítás beállítása: 1. Győződjön meg róla, hogy a készülék be van kapcsolva (nem Standby [készenléti] állapotban). 2. Keresse meg a kódlistán (eredeti útmutató old.) az Ön készülékének kódját. A kódok a márkanevek szerint vannak sorba rendezve. A leggyakoribb kódok az első helyen szerepelnek. 3. Ezután tartsa nyomva a MAGIC gombot (kb. 3 másodpercig), míg a nyúl ki nem jön 4. Nyomja a DEV SET gombot. 5. Nyomja a TV ikont, a készülék kiválasztására. 6. A számgombokkal adja be az Ön TV-jének négyjegyű kódját. Az IR jelzés kétszer villog. 7. Irányítsa a Kameleon 6-ot a TV-készülékre, nyomja meg a következő gombok egyikét, annak ellenőrzésére, hogy a készülék reagál-e. CHANNEL+, CHANNEL-, VOLUME+, VOLUME-, MUTE, POWER.. 8. Ha erre a TV reagál, nyomja az OK gombot a kód tárolására. Ha a TV nem reagál, ismételje meg az eddigieket egy másik kóddal, ami a márkánál fel van sorolva. Ha így sem sikerül, kísérelje meg a kódkeresést, a következő fejezet szerint Nyomja kétszer az ESC gombot, az alap-kijelzőhöz való visszatérésre (minden gomb megjelenik), vagy nyomjon egy készülék-gombot, a következő beállítandó készülék kiválasztására. A legtöbb TV készüléket nem lehet a Power gombbal bekapcsolni. Nyomja CH+ -t a TV újbóli bekapcsolására. Egyes kódok nagyon hasonlóak. Ha a készülék nem, vagy nem megfelelően működik, próbálja meg a márka egy másik kódjával. A többi készülék beállítását a fentiek szerint végezze, az 5. lépésnél a megfelelő készülék-szimbólumot nyomva. Ne felejtse el, hogy a kívánt készülék működtetése előtt mindig nyomja meg a megfelelő készülékválasztógombot. Egy gombhoz csak egy készüléket lehet hozzárendelni. Kódkeresés Ha a készüléket nem tudja vezérelni a távirányítóval, bár a márka minden kódját kipróbálta, kísérelje meg a kódkeresést. A TV kódjának megkeresése: 1. Kapcsolja be a TV-t (ne legyen Standby üzemmódban) 2. Tartsa nyomva a MAGIC gombot, míg a nyúl ki nem jön A távirányító a beállítás kijelzőre kapcsol át. 3. Nyomja a SEARCH gombot. 4. Nyomja a TV szimbólumot, a készülék kiválasztására. 5. Ezután nyomja a POWER gombot. 6. Irányítsa a távvezérlőt a TV-re. Nyomja a CH+ gombot, amíg a TV ki nem kapcsolódik. Amikor a CH+ gombot nyomja, a Kameleon a következő kód Power ( be ) jelét küldi ki. Lehetséges, hogy a gombot sokszor (max. 150-szer) kell nyomni. Ha túlszaladt a kódon, visszaléptethet a CH- gombbal. A távirányító mindig nézzen a készülékre, amikor a gombot nyomja. 7. Ha a TV kikapcsol, nyomja az OK gombot a kód tárolására. Az animált IR jelző kétszer villog. 8. Nyomja az ESC gombot, a SETUP kijelzőhöz való visszatérésre vagy nyomjon egy készülék-gombot, a következő beállítandó készülék kiválasztására. 9. Nyomja mégegyszer az ESC gombot, az alap-kijelzőhöz való visszatérésre (minden gomb látszik). Kapcsolja be újra a TV-t, és próbálja ki a távirányító összes funkcióját, annak igazolására, hogy a készülék vezérelhető. Ha a vezérlés nem sikerül, próbálja meg újra a kódkeresést. Az 5. lépésnél POWER helyett más, kijelzett gombot is lehet nyomni. Ezzel ugyanazt a funkciót küldi el, mint a CH+ vagy CH- gomb a 6. lépésnél (győződjön meg róla, hogy a TV egy másik adóra kapcsol). A többi készülék beállítását hasonló módon végezze, de a 4. lépésben a megfelelő készülék-gombot nyomja. Ha a videó távvezérlőjén nincs Power gomb, az 5. lépésben POWER helyett nyomja a PLAY gombot. A kódkereséssel megtalált kód azonosítása: A beprogramozott TV kód azonosítása: 1. Nyomja a MAGIC gombot, és tartsa nyomva, míg a nyúl ki nem jön 2. Nyomja az OTHER gombot. 3. Adja be 990-et. Az IR jelző kétszer villog. 4. Nyomja a TV szimbólumot. 5. A négyjegyű kód első számjegyének megkereséséhez nyomja az 1 -et, és számolja meg, hányszor villan fel az IR jelző: Ha egyszer sem villan, a keresett számjegy 0.

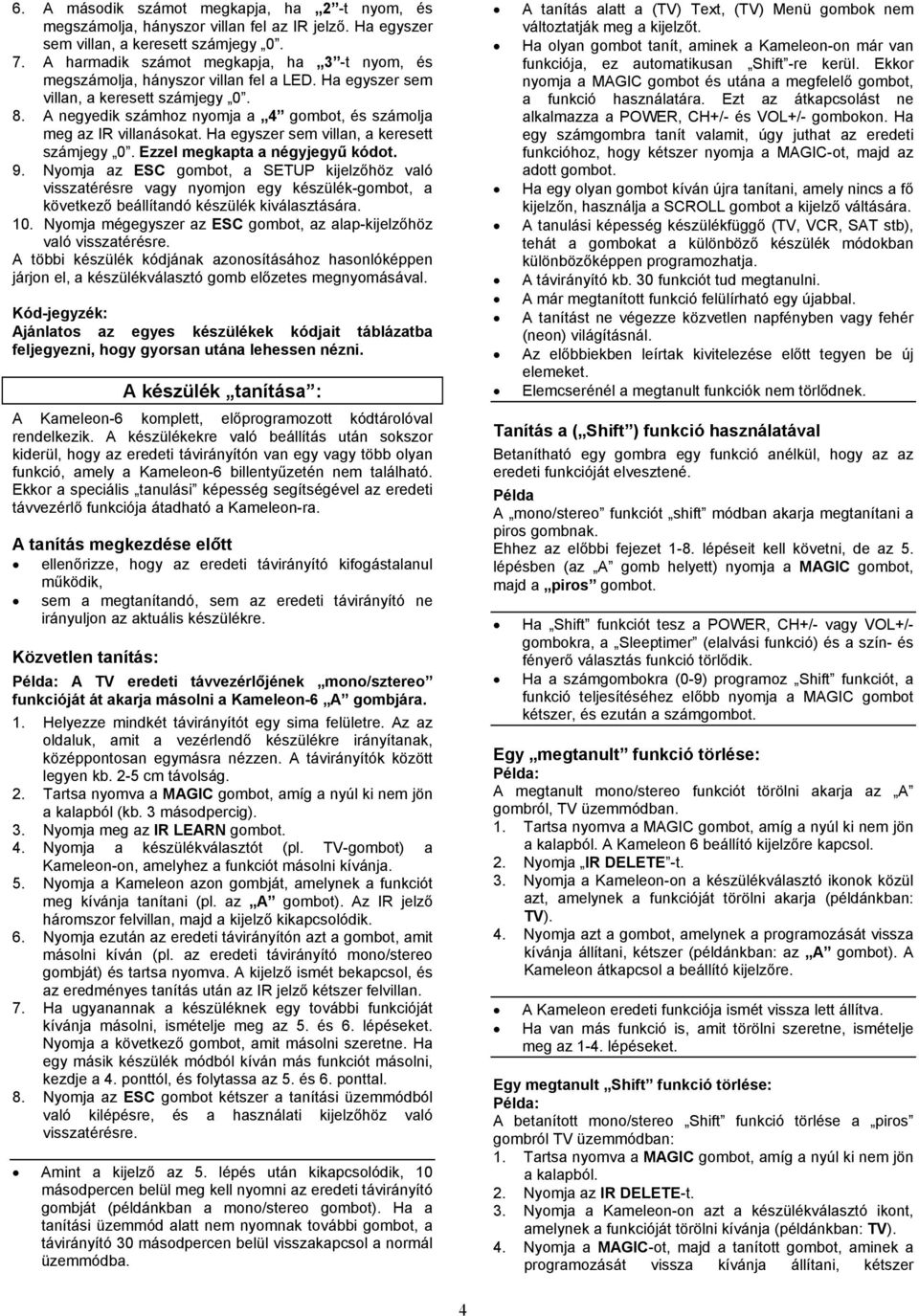

4 6. A második számot megkapja, ha 2 -t nyom, és megszámolja, hányszor villan fel az IR jelző. Ha egyszer sem villan, a keresett számjegy A harmadik számot megkapja, ha 3 -t nyom, és megszámolja, hányszor villan fel a LED. Ha egyszer sem villan, a keresett számjegy A negyedik számhoz nyomja a 4 gombot, és számolja meg az IR villanásokat. Ha egyszer sem villan, a keresett számjegy 0. Ezzel megkapta a négyjegyű kódot. 9. Nyomja az ESC gombot, a SETUP kijelzőhöz való visszatérésre vagy nyomjon egy készülék-gombot, a következő beállítandó készülék kiválasztására. 10. Nyomja mégegyszer az ESC gombot, az alap-kijelzőhöz való visszatérésre. A többi készülék kódjának azonosításához hasonlóképpen járjon el, a készülékválasztó gomb előzetes megnyomásával. Kód-jegyzék: Ajánlatos az egyes készülékek kódjait táblázatba feljegyezni, hogy gyorsan utána lehessen nézni. A készülék tanítása : A Kameleon-6 komplett, előprogramozott kódtárolóval rendelkezik. A készülékekre való beállítás után sokszor kiderül, hogy az eredeti távirányítón van egy vagy több olyan funkció, amely a Kameleon-6 billentyűzetén nem található. Ekkor a speciális tanulási képesség segítségével az eredeti távvezérlő funkciója átadható a Kameleon-ra. A tanítás megkezdése előtt ellenőrizze, hogy az eredeti távirányító kifogástalanul működik, sem a megtanítandó, sem az eredeti távirányító ne irányuljon az aktuális készülékre. Közvetlen tanítás: A TV eredeti távvezérlőjének mono/sztereo funkcióját át akarja másolni a Kameleon-6 A gombjára. 1. Helyezze mindkét távirányítót egy sima felületre. Az az oldaluk, amit a vezérlendő készülékre irányítanak, középpontosan egymásra nézzen. A távirányítók között legyen kb. 2-5 cm távolság. 2. Tartsa nyomva a MAGIC gombot, amíg a nyúl ki nem jön a kalapból (kb. 3 másodpercig). 3. Nyomja meg az IR LEARN gombot. 4. Nyomja a készülékválasztót (pl. TV-gombot) a Kameleon-on, amelyhez a funkciót másolni kívánja. 5. Nyomja a Kameleon azon gombját, amelynek a funkciót meg kívánja tanítani (pl. az A gombot). Az IR jelző háromszor felvillan, majd a kijelző kikapcsolódik. 6. Nyomja ezután az eredeti távirányítón azt a gombot, amit másolni kíván (pl. az eredeti távirányító mono/stereo gombját) és tartsa nyomva. A kijelző ismét bekapcsol, és az eredményes tanítás után az IR jelző kétszer felvillan. 7. Ha ugyanannak a készüléknek egy további funkcióját kívánja másolni, ismételje meg az 5. és 6. lépéseket. Nyomja a következő gombot, amit másolni szeretne. Ha egy másik készülék módból kíván más funkciót másolni, kezdje a 4. ponttól, és folytassa az 5. és 6. ponttal. 8. Nyomja az ESC gombot kétszer a tanítási üzemmódból való kilépésre, és a használati kijelzőhöz való visszatérésre. Amint a kijelző az 5. lépés után kikapcsolódik, 10 másodpercen belül meg kell nyomni az eredeti távirányító gombját (példánkban a mono/stereo gombot). Ha a tanítási üzemmód alatt nem nyomnak további gombot, a távirányító 30 másodpercen belül visszakapcsol a normál üzemmódba. A tanítás alatt a (TV) Text, (TV) Menü gombok nem változtatják meg a kijelzőt. Ha olyan gombot tanít, aminek a Kameleon-on már van funkciója, ez automatikusan Shift -re kerül. Ekkor nyomja a MAGIC gombot és utána a megfelelő gombot, a funkció használatára. Ezt az átkapcsolást ne alkalmazza a POWER, CH+/- és VOL+/- gombokon. Ha egy számgombra tanít valamit, úgy juthat az eredeti funkcióhoz, hogy kétszer nyomja a MAGIC-ot, majd az adott gombot. Ha egy olyan gombot kíván újra tanítani, amely nincs a fő kijelzőn, használja a SCROLL gombot a kijelző váltására. A tanulási képesség készülékfüggő (TV, VCR, SAT stb), tehát a gombokat a különböző készülék módokban különbözőképpen programozhatja. A távirányító kb. 30 funkciót tud megtanulni. A már megtanított funkció felülírható egy újabbal. A tanítást ne végezze közvetlen napfényben vagy fehér (neon) világításnál. Az előbbiekben leírtak kivitelezése előtt tegyen be új elemeket. Elemcserénél a megtanult funkciók nem törlődnek. Tanítás a ( Shift ) funkció használatával Betanítható egy gombra egy funkció anélkül, hogy az az eredeti funkcióját elvesztené. Példa A mono/stereo funkciót shift módban akarja megtanítani a piros gombnak. Ehhez az előbbi fejezet 1-8. lépéseit kell követni, de az 5. lépésben (az A gomb helyett) nyomja a MAGIC gombot, majd a piros gombot. Ha Shift funkciót tesz a POWER, CH+/- vagy VOL+/- gombokra, a Sleeptimer (elalvási funkció) és a szín- és fényerő választás funkció törlődik. Ha a számgombokra (0-9) programoz Shift funkciót, a funkció teljesítéséhez előbb nyomja a MAGIC gombot kétszer, és ezután a számgombot. Egy megtanult funkció törlése: A megtanult mono/stereo funkciót törölni akarja az A gombról, TV üzemmódban. A Kameleon 6 beállító kijelzőre kapcsol. 2. Nyomja IR DELETE -t. 3. Nyomja a Kameleon-on a készülékválasztó ikonok közül azt, amelynek a funkcióját törölni akarja (példánkban: TV). 4. Nyomja azt a gombot, amelynek a programozását vissza kívánja állítani, kétszer (példánkban: az A gombot). A Kameleon átkapcsol a beállító kijelzőre. A Kameleon eredeti funkciója ismét vissza lett állítva. Ha van más funkció is, amit törölni szeretne, ismételje meg az 1-4. lépéseket. Egy megtanult Shift funkció törlése: A betanított mono/stereo Shift funkció törlése a piros gombról TV üzemmódban: 2. Nyomja az IR DELETE-t. 3. Nyomja a Kameleon-on azt a készülékválasztó ikont, amelynek a funkcióját törölni kívánja (példánkban: TV). 4. Nyomja a MAGIC-ot, majd a tanított gombot, aminek a programozását vissza kívánja állítani, kétszer 4

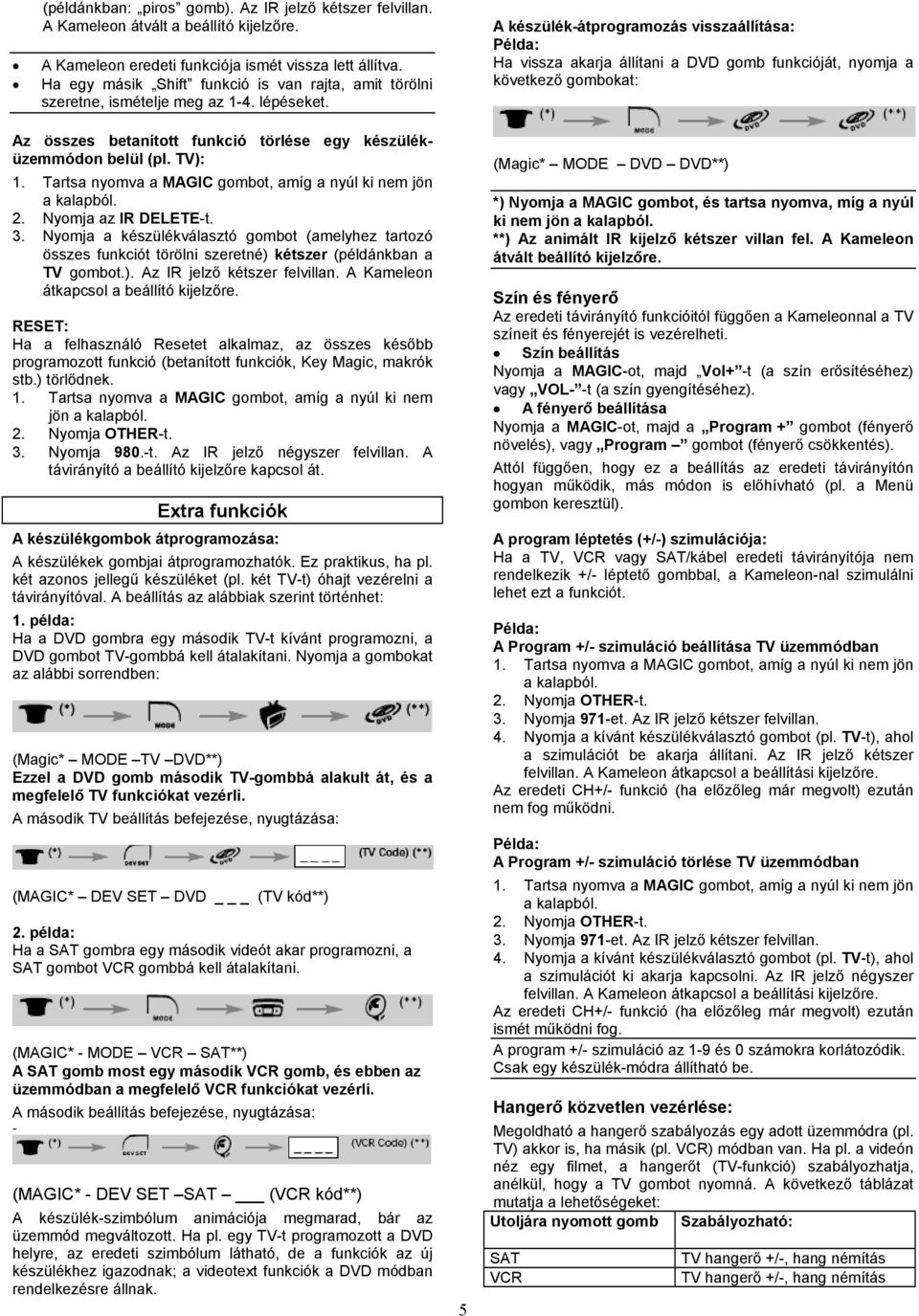

5 (példánkban: piros gomb). Az IR jelző kétszer felvillan. A Kameleon átvált a beállító kijelzőre. A Kameleon eredeti funkciója ismét vissza lett állítva. Ha egy másik Shift funkció is van rajta, amit törölni szeretne, ismételje meg az 1-4. lépéseket. Az összes betanított funkció törlése egy készüléküzemmódon belül (pl. TV): 2. Nyomja az IR DELETE-t. 3. Nyomja a készülékválasztó gombot (amelyhez tartozó összes funkciót törölni szeretné) kétszer (példánkban a TV gombot.). Az IR jelző kétszer felvillan. A Kameleon átkapcsol a beállító kijelzőre. RESET: Ha a felhasználó Resetet alkalmaz, az összes később programozott funkció (betanított funkciók, Key Magic, makrók stb.) törlődnek. 1. Tartsa nyomva a MAGIC gombot, amíg a nyúl ki nem jön 3. Nyomja 980.-t. Az IR jelző négyszer felvillan. A távirányító a beállító kijelzőre kapcsol át. Extra funkciók A készülékgombok átprogramozása: A készülékek gombjai átprogramozhatók. Ez praktikus, ha pl. két azonos jellegű készüléket (pl. két TV-t) óhajt vezérelni a távirányítóval. A beállítás az alábbiak szerint történhet: 1. példa: Ha a DVD gombra egy második TV-t kívánt programozni, a DVD gombot TV-gombbá kell átalakítani. Nyomja a gombokat az alábbi sorrendben: (Magic* MODE TV DVD**) Ezzel a DVD gomb második TV-gombbá alakult át, és a megfelelő TV funkciókat vezérli. A második TV beállítás befejezése, nyugtázása: (MAGIC* DEV SET DVD _ (TV kód**) 2. példa: Ha a SAT gombra egy második videót akar programozni, a SAT gombot VCR gombbá kell átalakítani. (MAGIC* - MODE VCR SAT**) A SAT gomb most egy második VCR gomb, és ebben az üzemmódban a megfelelő VCR funkciókat vezérli. A második beállítás befejezése, nyugtázása: - (MAGIC* - DEV SET SAT (VCR kód**) A készülék-szimbólum animációja megmarad, bár az üzemmód megváltozott. Ha pl. egy TV-t programozott a DVD helyre, az eredeti szimbólum látható, de a funkciók az új készülékhez igazodnak; a videotext funkciók a DVD módban rendelkezésre állnak. 5 A készülék-átprogramozás visszaállítása: Ha vissza akarja állítani a DVD gomb funkcióját, nyomja a következő gombokat: (Magic* MODE DVD DVD**) *) Nyomja a MAGIC gombot, és tartsa nyomva, míg a nyúl ki nem jön **) Az animált IR kijelző kétszer villan fel. A Kameleon átvált beállító kijelzőre. Szín és fényerő Az eredeti távirányító funkcióitól függően a Kameleonnal a TV színeit és fényerejét is vezérelheti. Szín beállítás Nyomja a MAGIC-ot, majd Vol+ -t (a szín erősítéséhez) vagy VOL- -t (a szín gyengítéséhez). A fényerő beállítása Nyomja a MAGIC-ot, majd a Program + gombot (fényerő növelés), vagy Program gombot (fényerő csökkentés). Attól függően, hogy ez a beállítás az eredeti távirányítón hogyan működik, más módon is előhívható (pl. a Menü gombon keresztül). A program léptetés (+/-) szimulációja: Ha a TV, VCR vagy SAT/kábel eredeti távirányítója nem rendelkezik +/- léptető gombbal, a Kameleon-nal szimulálni lehet ezt a funkciót. A Program +/- szimuláció beállítása TV üzemmódban 3. Nyomja 971-et. Az IR jelző kétszer felvillan. 4. Nyomja a kívánt készülékválasztó gombot (pl. TV-t), ahol a szimulációt be akarja állítani. Az IR jelző kétszer felvillan. A Kameleon átkapcsol a beállítási kijelzőre. Az eredeti CH+/- funkció (ha előzőleg már megvolt) ezután nem fog működni. A Program +/- szimuláció törlése TV üzemmódban 3. Nyomja 971-et. Az IR jelző kétszer felvillan. 4. Nyomja a kívánt készülékválasztó gombot (pl. TV-t), ahol a szimulációt ki akarja kapcsolni. Az IR jelző négyszer felvillan. A Kameleon átkapcsol a beállítási kijelzőre. Az eredeti CH+/- funkció (ha előzőleg már megvolt) ezután ismét működni fog. A program +/- szimuláció az 1-9 és 0 számokra korlátozódik. Csak egy készülék-módra állítható be. Hangerő közvetlen vezérlése: Megoldható a hangerő szabályozás egy adott üzemmódra (pl. TV) akkor is, ha másik (pl. VCR) módban van. Ha pl. a videón néz egy filmet, a hangerőt (TV-funkció) szabályozhatja, anélkül, hogy a TV gombot nyomná. A következő táblázat mutatja a lehetőségeket: Utoljára nyomott gomb Szabályozható: SAT VCR

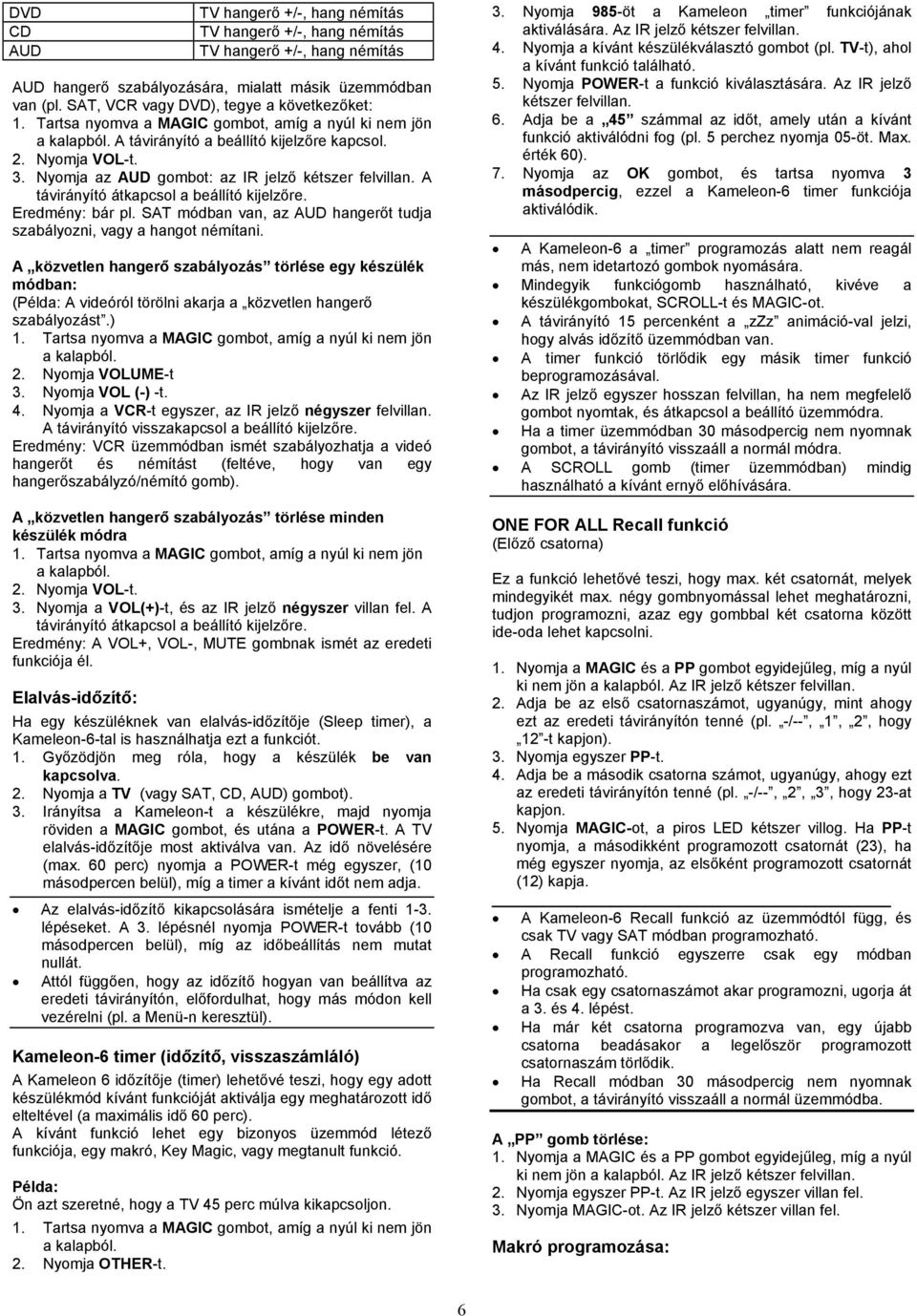

6 DVD CD AUD AUD hangerő szabályozására, mialatt másik üzemmódban van (pl. SAT, VCR vagy DVD), tegye a következőket: A távirányító a beállító kijelzőre kapcsol. 2. Nyomja VOL-t. 3. Nyomja az AUD gombot: az IR jelző kétszer felvillan. A távirányító átkapcsol a beállító kijelzőre. Eredmény: bár pl. SAT módban van, az AUD hangerőt tudja szabályozni, vagy a hangot némítani. A közvetlen hangerő szabályozás törlése egy készülék módban: ( A videóról törölni akarja a közvetlen hangerő szabályozást.) 2. Nyomja VOLUME-t 3. Nyomja VOL (-) -t. 4. Nyomja a VCR-t egyszer, az IR jelző négyszer felvillan. A távirányító visszakapcsol a beállító kijelzőre. Eredmény: VCR üzemmódban ismét szabályozhatja a videó hangerőt és némítást (feltéve, hogy van egy hangerőszabályzó/némító gomb). A közvetlen hangerő szabályozás törlése minden készülék módra 2. Nyomja VOL-t. 3. Nyomja a VOL(+)-t, és az IR jelző négyszer villan fel. A távirányító átkapcsol a beállító kijelzőre. Eredmény: A VOL+, VOL-, MUTE gombnak ismét az eredeti funkciója él. Elalvás-időzítő: Ha egy készüléknek van elalvás-időzítője (Sleep timer), a Kameleon-6-tal is használhatja ezt a funkciót. 1. Győzödjön meg róla, hogy a készülék be van kapcsolva. 2. Nyomja a TV (vagy SAT, CD, AUD) gombot). 3. Irányítsa a Kameleon-t a készülékre, majd nyomja röviden a MAGIC gombot, és utána a POWER-t. A TV elalvás-időzítője most aktiválva van. Az idő növelésére (max. 60 perc) nyomja a POWER-t még egyszer, (10 másodpercen belül), míg a timer a kívánt időt nem adja. Az elalvás-időzítő kikapcsolására ismételje a fenti 1-3. lépéseket. A 3. lépésnél nyomja POWER-t tovább (10 másodpercen belül), míg az időbeállítás nem mutat nullát. Attól függően, hogy az időzítő hogyan van beállítva az eredeti távirányítón, előfordulhat, hogy más módon kell vezérelni (pl. a Menü-n keresztül). Kameleon-6 timer (időzítő, visszaszámláló) A Kameleon 6 időzítője (timer) lehetővé teszi, hogy egy adott készülékmód kívánt funkcióját aktiválja egy meghatározott idő elteltével (a maximális idő 60 perc). A kívánt funkció lehet egy bizonyos üzemmód létező funkciója, egy makró, Key Magic, vagy megtanult funkció. Ön azt szeretné, hogy a TV 45 perc múlva kikapcsoljon. 3. Nyomja 985-öt a Kameleon timer funkciójának aktiválására. Az IR jelző kétszer felvillan. 4. Nyomja a kívánt készülékválasztó gombot (pl. TV-t), ahol a kívánt funkció található. 5. Nyomja POWER-t a funkció kiválasztására. Az IR jelző kétszer felvillan. 6. Adja be a 45 számmal az időt, amely után a kívánt funkció aktiválódni fog (pl. 5 perchez nyomja 05-öt. Max. érték 60). 7. Nyomja az OK gombot, és tartsa nyomva 3 másodpercig, ezzel a Kameleon-6 timer funkciója aktiválódik. A Kameleon-6 a timer programozás alatt nem reagál más, nem idetartozó gombok nyomására. Mindegyik funkciógomb használható, kivéve a készülékgombokat, SCROLL-t és MAGIC-ot. A távirányító 15 percenként a zzz animáció-val jelzi, hogy alvás időzítő üzemmódban van. A timer funkció törlődik egy másik timer funkció beprogramozásával. Az IR jelző egyszer hosszan felvillan, ha nem megfelelő gombot nyomtak, és átkapcsol a beállító üzemmódra. Ha a timer üzemmódban 30 másodpercig nem nyomnak gombot, a távirányító visszaáll a normál módra. A SCROLL gomb (timer üzemmódban) mindig használható a kívánt ernyő előhívására. ONE FOR ALL Recall funkció (Előző csatorna) Ez a funkció lehetővé teszi, hogy max. két csatornát, melyek mindegyikét max. négy gombnyomással lehet meghatározni, tudjon programozni, azaz egy gombbal két csatorna között ide-oda lehet kapcsolni. 1. Nyomja a MAGIC és a PP gombot egyidejűleg, míg a nyúl ki nem jön Az IR jelző kétszer felvillan. 2. Adja be az első csatornaszámot, ugyanúgy, mint ahogy ezt az eredeti távirányítón tenné (pl. -/--, 1, 2, hogy 12 -t kapjon). 3. Nyomja egyszer PP-t. 4. Adja be a második csatorna számot, ugyanúgy, ahogy ezt az eredeti távirányítón tenné (pl. -/--, 2, 3, hogy 23-at kapjon. 5. Nyomja MAGIC-ot, a piros LED kétszer villog. Ha PP-t nyomja, a másodikként programozott csatornát (23), ha még egyszer nyomja, az elsőként programozott csatornát (12) kapja. A Kameleon-6 Recall funkció az üzemmódtól függ, és csak TV vagy SAT módban programozható. A Recall funkció egyszerre csak egy módban programozható. Ha csak egy csatornaszámot akar programozni, ugorja át a 3. és 4. lépést. Ha már két csatorna programozva van, egy újabb csatorna beadásakor a legelőször programozott csatornaszám törlődik. Ha Recall módban 30 másodpercig nem nyomnak gombot, a távirányító visszaáll a normál üzemmódba. A PP gomb törlése: 1. Nyomja a MAGIC és a PP gombot egyidejűleg, míg a nyúl ki nem jön Az IR jelző kétszer felvillan. 2. Nyomja egyszer PP-t. Az IR jelző egyszer villan fel. 3. Nyomja MAGIC-ot. Az IR jelző kétszer villan fel. Makró programozása: 6

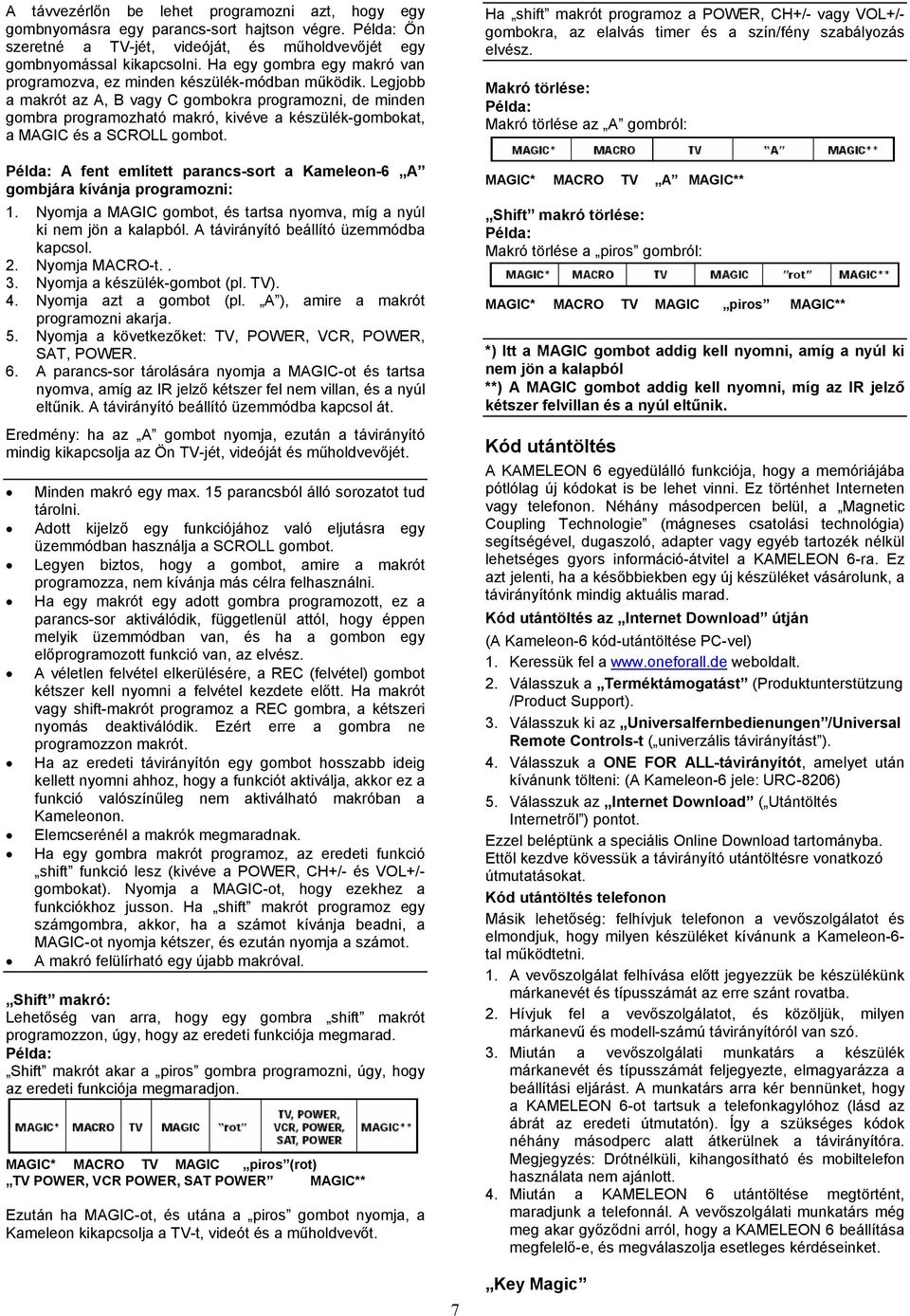

7 A távvezérlőn be lehet programozni azt, hogy egy gombnyomásra egy parancs-sort hajtson végre. Ön szeretné a TV-jét, videóját, és műholdvevőjét egy gombnyomással kikapcsolni. Ha egy gombra egy makró van programozva, ez minden készülék-módban működik. Legjobb a makrót az A, B vagy C gombokra programozni, de minden gombra programozható makró, kivéve a készülék-gombokat, a MAGIC és a SCROLL gombot. A fent említett parancs-sort a Kameleon-6 A gombjára kívánja programozni: 1. Nyomja a MAGIC gombot, és tartsa nyomva, míg a nyúl ki nem jön A távirányító beállító üzemmódba kapcsol. 2. Nyomja MACRO-t.. 3. Nyomja a készülék-gombot (pl. TV). 4. Nyomja azt a gombot (pl. A ), amire a makrót programozni akarja. 5. Nyomja a következőket: TV, POWER, VCR, POWER, SAT, POWER. 6. A parancs-sor tárolására nyomja a MAGIC-ot és tartsa nyomva, amíg az IR jelző kétszer fel nem villan, és a nyúl eltűnik. A távirányító beállító üzemmódba kapcsol át. Eredmény: ha az A gombot nyomja, ezután a távirányító mindig kikapcsolja az Ön TV-jét, videóját és műholdvevőjét. Minden makró egy max. 15 parancsból álló sorozatot tud tárolni. Adott kijelző egy funkciójához való eljutásra egy üzemmódban használja a SCROLL gombot. Legyen biztos, hogy a gombot, amire a makrót programozza, nem kívánja más célra felhasználni. Ha egy makrót egy adott gombra programozott, ez a parancs-sor aktiválódik, függetlenül attól, hogy éppen melyik üzemmódban van, és ha a gombon egy előprogramozott funkció van, az elvész. A véletlen felvétel elkerülésére, a REC (felvétel) gombot kétszer kell nyomni a felvétel kezdete előtt. Ha makrót vagy shift-makrót programoz a REC gombra, a kétszeri nyomás deaktiválódik. Ezért erre a gombra ne programozzon makrót. Ha az eredeti távirányítón egy gombot hosszabb ideig kellett nyomni ahhoz, hogy a funkciót aktiválja, akkor ez a funkció valószínűleg nem aktiválható makróban a Kameleonon. Elemcserénél a makrók megmaradnak. Ha egy gombra makrót programoz, az eredeti funkció shift funkció lesz (kivéve a POWER, CH+/- és VOL+/- gombokat). Nyomja a MAGIC-ot, hogy ezekhez a funkciókhoz jusson. Ha shift makrót programoz egy számgombra, akkor, ha a számot kívánja beadni, a MAGIC-ot nyomja kétszer, és ezután nyomja a számot. A makró felülírható egy újabb makróval. Shift makró: Lehetőség van arra, hogy egy gombra shift makrót programozzon, úgy, hogy az eredeti funkciója megmarad. Shift makrót akar a piros gombra programozni, úgy, hogy az eredeti funkciója megmaradjon. MAGIC* MACRO TV MAGIC piros (rot) TV POWER, VCR POWER, SAT POWER MAGIC** Ezután ha MAGIC-ot, és utána a piros gombot nyomja, a Kameleon kikapcsolja a TV-t, videót és a műholdvevőt. Ha shift makrót programoz a POWER, CH+/- vagy VOL+/- gombokra, az elalvás timer és a szín/fény szabályozás elvész. Makró törlése: Makró törlése az A gombról: MAGIC* MACRO TV A MAGIC** Shift makró törlése: Makró törlése a piros gombról: MAGIC* MACRO TV MAGIC piros MAGIC** *) Itt a MAGIC gombot addig kell nyomni, amíg a nyúl ki nem jön a kalapból **) A MAGIC gombot addig kell nyomni, míg az IR jelző kétszer felvillan és a nyúl eltűnik. Kód utántöltés A KAMELEON 6 egyedülálló funkciója, hogy a memóriájába pótlólag új kódokat is be lehet vinni. Ez történhet Interneten vagy telefonon. Néhány másodpercen belül, a Magnetic Coupling Technologie (mágneses csatolási technológia) segítségével, dugaszoló, adapter vagy egyéb tartozék nélkül lehetséges gyors információ-átvitel a KAMELEON 6-ra. Ez azt jelenti, ha a későbbiekben egy új készüléket vásárolunk, a távirányítónk mindig aktuális marad. Kód utántöltés az Internet Download útján (A Kameleon-6 kód-utántöltése PC-vel) 1. Keressük fel a weboldalt. 2. Válasszuk a Terméktámogatást (Produktunterstützung /Product Support). 3. Válasszuk ki az Universalfernbedienungen /Universal Remote Controls-t ( univerzális távirányítást ). 4. Válasszuk a ONE FOR ALL-távirányítót, amelyet után kívánunk tölteni: (A Kameleon-6 jele: URC-8206) 5. Válasszuk az Internet Download ( Utántöltés Internetről ) pontot. Ezzel beléptünk a speciális Online Download tartományba. Ettől kezdve kövessük a távirányító utántöltésre vonatkozó útmutatásokat. Kód utántöltés telefonon Másik lehetőség: felhívjuk telefonon a vevőszolgálatot és elmondjuk, hogy milyen készüléket kívánunk a Kameleon-6- tal működtetni. 1. A vevőszolgálat felhívása előtt jegyezzük be készülékünk márkanevét és típusszámát az erre szánt rovatba. 2. Hívjuk fel a vevőszolgálatot, és közöljük, milyen márkanevű és modell-számú távirányítóról van szó. 3. Miután a vevőszolgálati munkatárs a készülék márkanevét és típusszámát feljegyezte, elmagyarázza a beállítási eljárást. A munkatárs arra kér bennünket, hogy a KAMELEON 6-ot tartsuk a telefonkagylóhoz (lásd az ábrát az eredeti útmutatón). Így a szükséges kódok néhány másodperc alatt átkerülnek a távirányítóra. Megjegyzés: Drótnélküli, kihangosítható és mobiltelefon használata nem ajánlott. 4. Miután a KAMELEON 6 utántöltése megtörtént, maradjunk a telefonnál. A vevőszolgálati munkatárs még meg akar győződni arról, hogy a KAMELEON 6 beállítása megfelelő-e, és megválaszolja esetleges kérdéseinket. 7 Key Magic

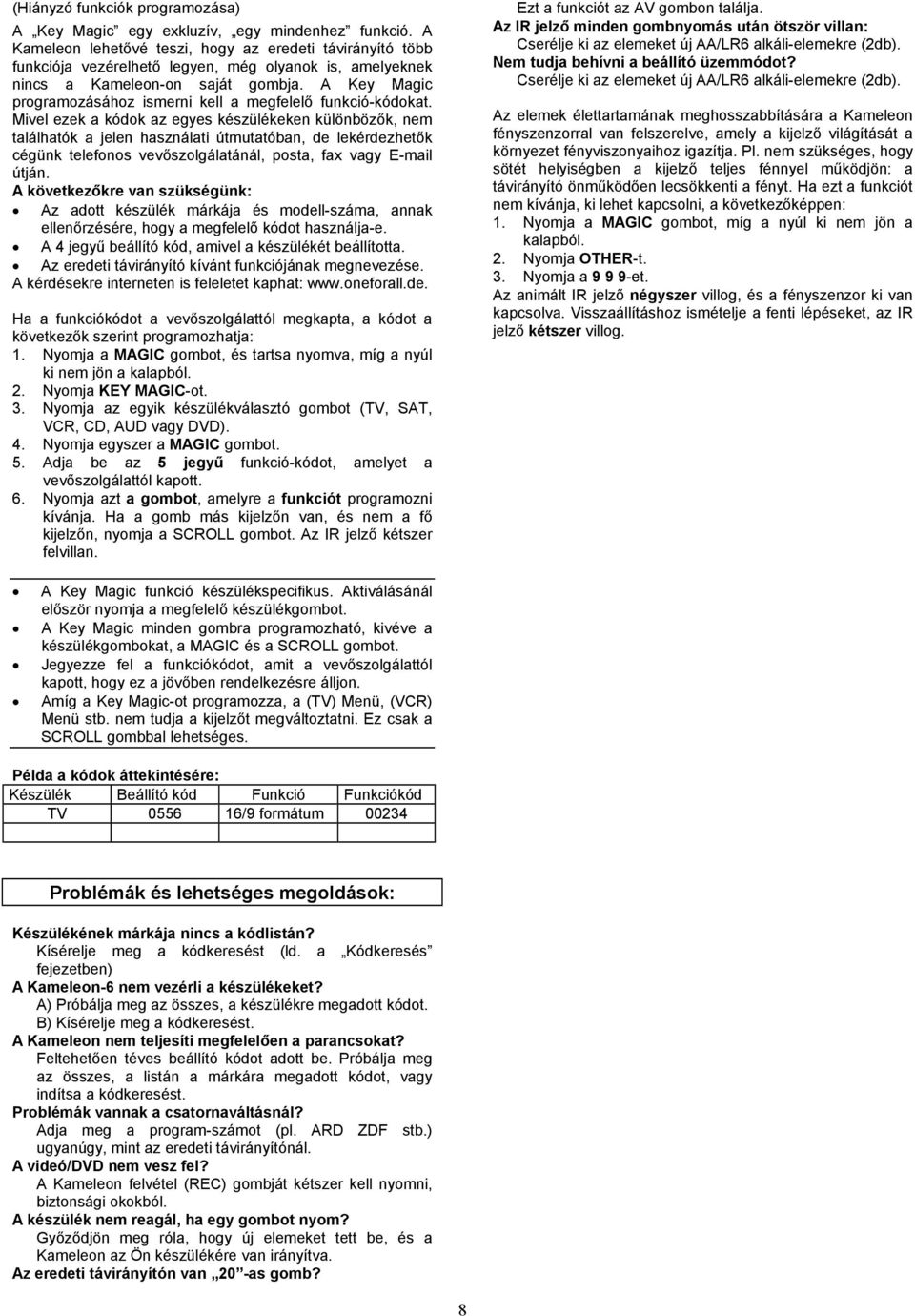

8 (Hiányzó funkciók programozása) A Key Magic egy exkluzív, egy mindenhez funkció. A Kameleon lehetővé teszi, hogy az eredeti távirányító több funkciója vezérelhető legyen, még olyanok is, amelyeknek nincs a Kameleon-on saját gombja. A Key Magic programozásához ismerni kell a megfelelő funkció-kódokat. Mivel ezek a kódok az egyes készülékeken különbözők, nem találhatók a jelen használati útmutatóban, de lekérdezhetők cégünk telefonos vevőszolgálatánál, posta, fax vagy útján. A következőkre van szükségünk: Az adott készülék márkája és modell-száma, annak ellenőrzésére, hogy a megfelelő kódot használja-e. A 4 jegyű beállító kód, amivel a készülékét beállította. Az eredeti távirányító kívánt funkciójának megnevezése. A kérdésekre interneten is feleletet kaphat: Ha a funkciókódot a vevőszolgálattól megkapta, a kódot a következők szerint programozhatja: 1. Nyomja a MAGIC gombot, és tartsa nyomva, míg a nyúl ki nem jön 2. Nyomja KEY MAGIC-ot. 3. Nyomja az egyik készülékválasztó gombot (TV, SAT, VCR, CD, AUD vagy DVD). 4. Nyomja egyszer a MAGIC gombot. 5. Adja be az 5 jegyű funkció-kódot, amelyet a vevőszolgálattól kapott. 6. Nyomja azt a gombot, amelyre a funkciót programozni kívánja. Ha a gomb más kijelzőn van, és nem a fő kijelzőn, nyomja a SCROLL gombot. Az IR jelző kétszer felvillan. Ezt a funkciót az AV gombon találja. Az IR jelző minden gombnyomás után ötször villan: Cserélje ki az elemeket új AA/LR6 alkáli-elemekre (2db). Nem tudja behívni a beállító üzemmódot? Cserélje ki az elemeket új AA/LR6 alkáli-elemekre (2db). Az elemek élettartamának meghosszabbítására a Kameleon fényszenzorral van felszerelve, amely a kijelző világítását a környezet fényviszonyaihoz igazítja. Pl. nem szükséges, hogy sötét helyiségben a kijelző teljes fénnyel működjön: a távirányító önműködően lecsökkenti a fényt. Ha ezt a funkciót nem kívánja, ki lehet kapcsolni, a következőképpen: 1. Nyomja a MAGIC gombot, míg a nyúl ki nem jön a kalapból. 3. Nyomja a et. Az animált IR jelző négyszer villog, és a fényszenzor ki van kapcsolva. Visszaállításhoz ismételje a fenti lépéseket, az IR jelző kétszer villog. A Key Magic funkció készülékspecifikus. Aktiválásánál először nyomja a megfelelő készülékgombot. A Key Magic minden gombra programozható, kivéve a készülékgombokat, a MAGIC és a SCROLL gombot. Jegyezze fel a funkciókódot, amit a vevőszolgálattól kapott, hogy ez a jövőben rendelkezésre álljon. Amíg a Key Magic-ot programozza, a (TV) Menü, (VCR) Menü stb. nem tudja a kijelzőt megváltoztatni. Ez csak a SCROLL gombbal lehetséges. Példa a kódok áttekintésére: Készülék Beállító kód Funkció Funkciókód TV /9 formátum Problémák és lehetséges megoldások: Készülékének márkája nincs a kódlistán? Kísérelje meg a kódkeresést (ld. a Kódkeresés fejezetben) A Kameleon-6 nem vezérli a készülékeket? A) Próbálja meg az összes, a készülékre megadott kódot. B) Kísérelje meg a kódkeresést. A Kameleon nem teljesíti megfelelően a parancsokat? Feltehetően téves beállító kódot adott be. Próbálja meg az összes, a listán a márkára megadott kódot, vagy indítsa a kódkeresést. Problémák vannak a csatornaváltásnál? Adja meg a program-számot (pl. ARD ZDF stb.) ugyanúgy, mint az eredeti távirányítónál. A videó/dvd nem vesz fel? A Kameleon felvétel (REC) gombját kétszer kell nyomni, biztonsági okokból. A készülék nem reagál, ha egy gombot nyom? Győződjön meg róla, hogy új elemeket tett be, és a Kameleon az Ön készülékére van irányítva. Az eredeti távirányítón van 20 -as gomb? 8
