TOP termék katalógus 14 15

Átírás

1 14 15 TOP termék katalógus

2

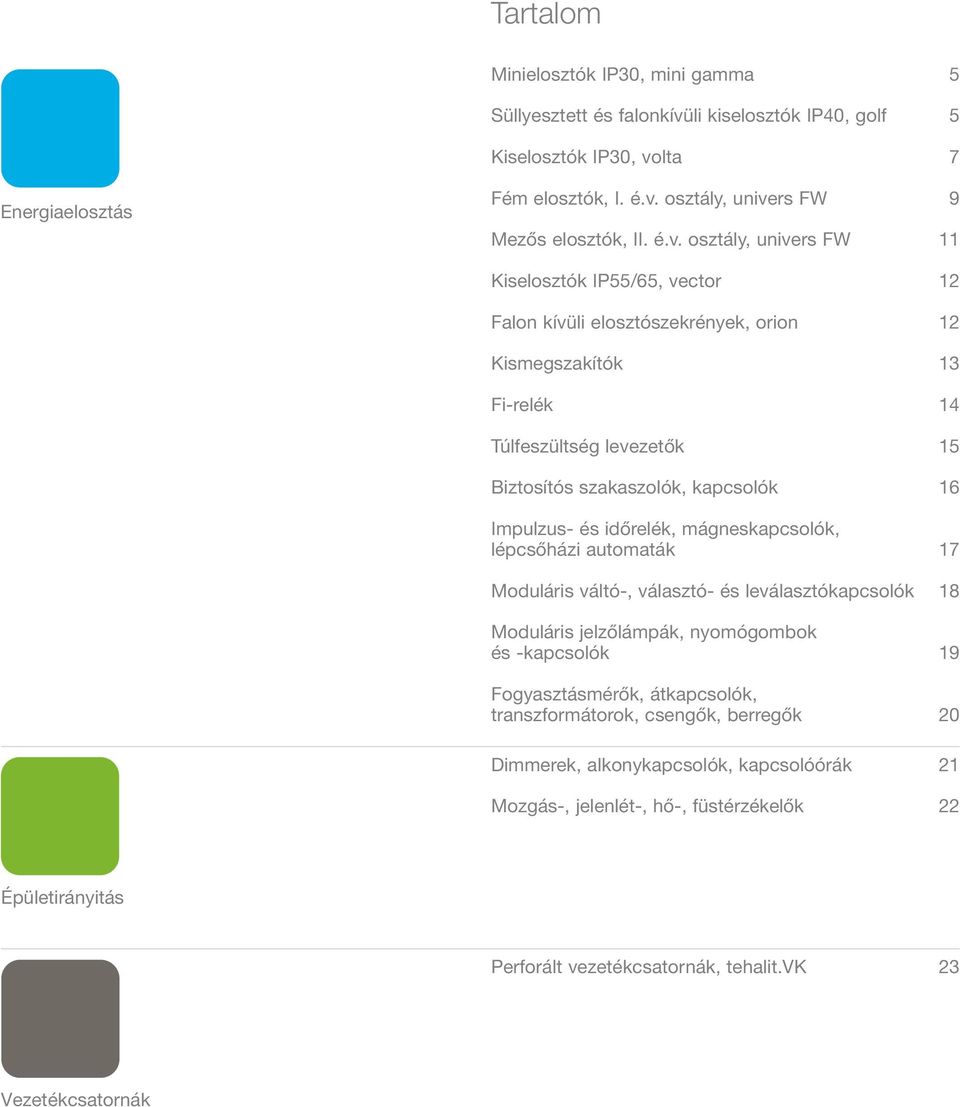

3 Tartalom Minielosztók IP30, mini gamma 5 Süllyesztett és falonkívüli kiselosztók IP40, golf 5 Kiselosztók IP30, volta 7 Energiaelosztás Fém elosztók, I. é.v. osztály, univers FW 9 Mezős elosztók, II. é.v. osztály, univers FW 11 Kiselosztók IP55/65, vector 12 Falon kívüli elosztószekrények, orion 12 Kismegszakítók 13 Fi-relék 14 Túlfeszültség levezetők 15 Biztosítós szakaszolók, kapcsolók 16 Impulzus- és időrelék, mágneskapcsolók, lépcsőházi automaták 17 Moduláris váltó-, választó- és leválasztókapcsolók 18 Moduláris jelzőlámpák, nyomógombok és -kapcsolók 19 Fogyasztásmérők, átkapcsolók, transzformátorok, csengők, berregők 20 Dimmerek, alkonykapcsolók, kapcsolóórák 21 Mozgás-, jelenlét-, hő-, füstérzékelők 22 Épületirányitás Perforált vezetékcsatornák, tehalit.vk 23 Vezetékcsatornák

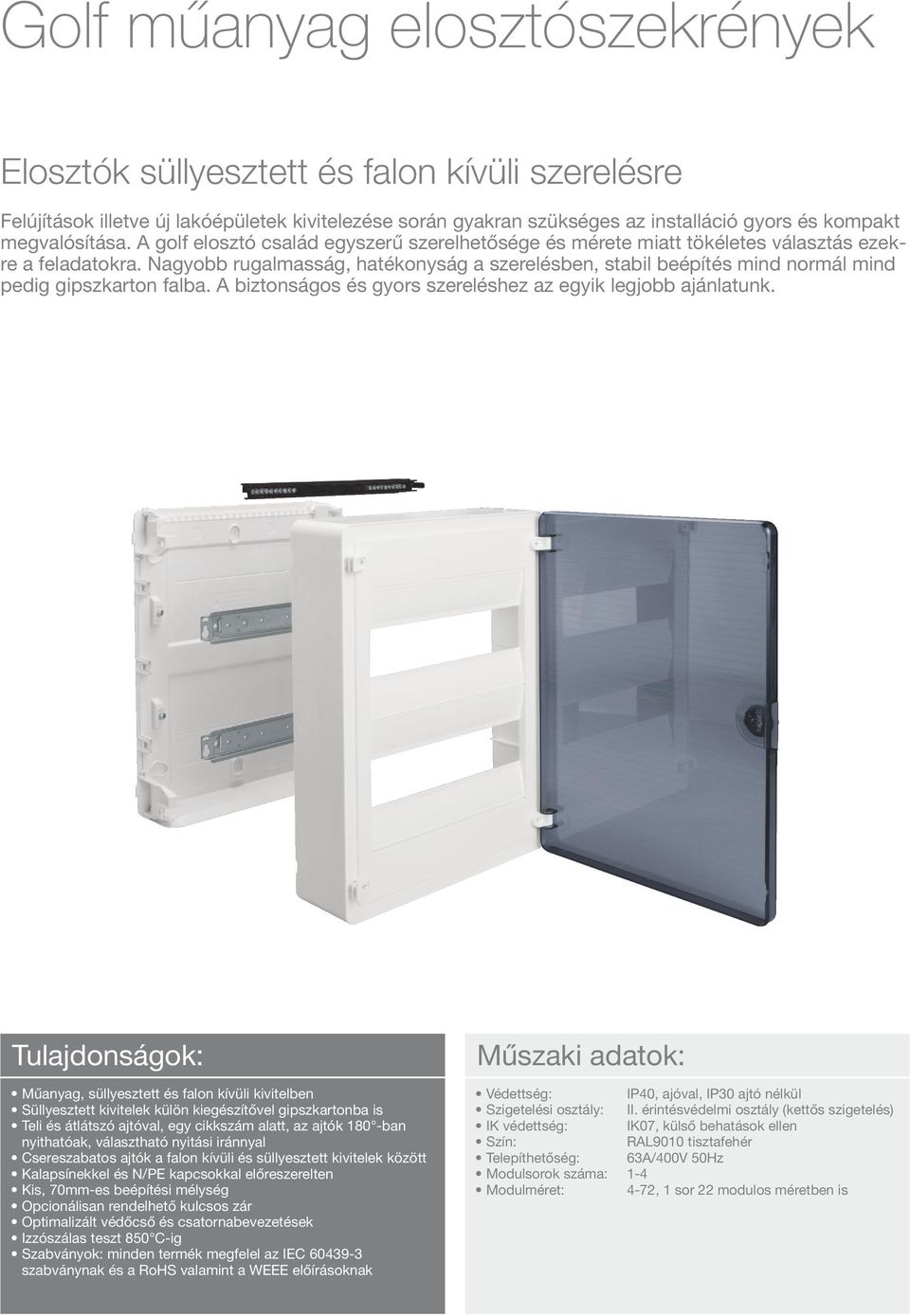

4 Golf műanyag elosztószekrények Elosztók süllyesztett és falon kívüli szerelésre Felújítások illetve új lakóépületek kivitelezése során gyakran szükséges az installáció gyors és kompakt megvalósítása. A golf elosztó család egyszerű szerelhetősége és mérete miatt tökéletes választás ezekre a feladatokra. Nagyobb rugalmasság, hatékonyság a szerelésben, stabil beépítés mind normál mind pedig gipszkarton falba. A biztonságos és gyors szereléshez az egyik legjobb ajánlatunk. Tulajdonságok: Műanyag, süllyesztett és falon kívüli kivitelben Süllyesztett kivitelek külön kiegészítővel gipszkartonba is Teli és átlátszó ajtóval, egy cikkszám alatt, az ajtók 180 -ban nyithatóak, választható nyitási iránnyal Csereszabatos ajtók a falon kívüli és süllyesztett kivitelek között Kalapsínekkel és N/PE kapcsokkal előreszerelten Kis, 70mm-es beépítési mélység Opcionálisan rendelhető kulcsos zár Optimalizált védőcső és csatornabevezetések Izzószálas teszt 850 C-ig Szabványok: minden termék megfelel az IEC szabványnak és a RoHS valamint a WEEE előírásoknak Műszaki adatok: Védettség: IP40, ajóval, IP30 ajtó nélkül Szigetelési osztály: II. érintésvédelmi osztály (kettős szigetelés) IK védettség: IK07, külső behatások ellen Szín: RAL9010 tisztafehér Telepíthetőség: 63A/400V 50Hz Modulsorok száma: 1-4 Modulméret: 4-72, 1 sor 22 modulos méretben is

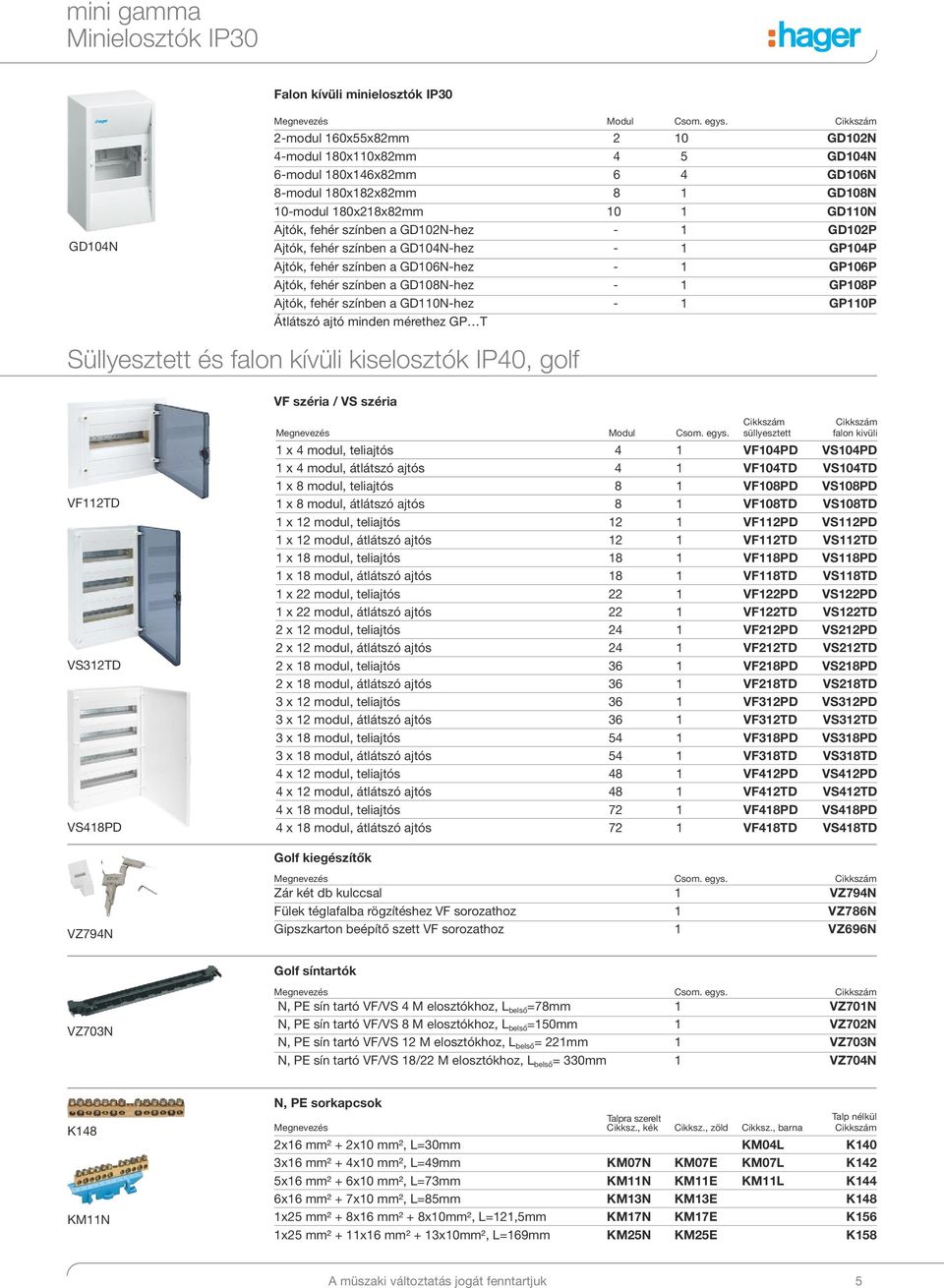

5 mini gamma Minielosztók IP30 Falon kívüli minielosztók IP30 GD104N 2-modul 160x55x82mm 2 10 GD102N 4-modul 180x110x82mm 4 5 GD104N 6-modul 180x146x82mm 6 4 GD106N 8-modul 180x182x82mm 8 1 GD108N 10-modul 180x218x82mm 10 1 GD110N Ajtók, fehér színben a GD102N-hez - 1 GD102P Ajtók, fehér színben a GD104N-hez - 1 GP104P Ajtók, fehér színben a GD106N-hez - 1 GP106P Ajtók, fehér színben a GD108N-hez - 1 GP108P Ajtók, fehér színben a GD110N-hez - 1 GP110P Átlátszó ajtó minden mérethez GP T Süllyesztett és falon kívüli kiselosztók IP40, golf VF széria / VS széria VF112TD VS312TD VS418PD Megnevezés Modul Csom. egys. süllyesztett falon kivüli 1 x 4 modul, teliajtós 4 1 VF104PD VS104PD 1 x 4 modul, átlátszó ajtós 4 1 VF104TD VS104TD 1 x 8 modul, teliajtós 8 1 VF108PD VS108PD 1 x 8 modul, átlátszó ajtós 8 1 VF108TD VS108TD 1 x 12 modul, teliajtós 12 1 VF112PD VS112PD 1 x 12 modul, átlátszó ajtós 12 1 VF112TD VS112TD 1 x 18 modul, teliajtós 18 1 VF118PD VS118PD 1 x 18 modul, átlátszó ajtós 18 1 VF118TD VS118TD 1 x 22 modul, teliajtós 22 1 VF122PD VS122PD 1 x 22 modul, átlátszó ajtós 22 1 VF122TD VS122TD 2 x 12 modul, teliajtós 24 1 VF212PD VS212PD 2 x 12 modul, átlátszó ajtós 24 1 VF212TD VS212TD 2 x 18 modul, teliajtós 36 1 VF218PD VS218PD 2 x 18 modul, átlátszó ajtós 36 1 VF218TD VS218TD 3 x 12 modul, teliajtós 36 1 VF312PD VS312PD 3 x 12 modul, átlátszó ajtós 36 1 VF312TD VS312TD 3 x 18 modul, teliajtós 54 1 VF318PD VS318PD 3 x 18 modul, átlátszó ajtós 54 1 VF318TD VS318TD 4 x 12 modul, teliajtós 48 1 VF412PD VS412PD 4 x 12 modul, átlátszó ajtós 48 1 VF412TD VS412TD 4 x 18 modul, teliajtós 72 1 VF418PD VS418PD 4 x 18 modul, átlátszó ajtós 72 1 VF418TD VS418TD Golf kiegészítők VZ794N Megnevezés Csom. egys. Zár két db kulccsal 1 VZ794N Fülek téglafalba rögzítéshez VF sorozathoz 1 VZ786N Gipszkarton beépítő szett VF sorozathoz 1 VZ696N Golf síntartók VZ703N Megnevezés Mod. Csom. egys. N, PE sín tartó VF/VS 4 M elosztókhoz, L belső =78mm 1 VZ701N N, PE sín tartó VF/VS 8 M elosztókhoz, L belső =150mm 1 VZ702N N, PE sín tartó VF/VS 12 M elosztókhoz, L belső = 221mm 1 VZ703N N, PE sín tartó VF/VS 18/22 M elosztókhoz, L belső = 330mm 1 VZ704N N, PE sorkapcsok Talpra szerelt Talp nélkül K148 Megnevezés Cikksz., kék Cikksz., zöld Cikksz., barna 2x16 mm² + 2x10 mm², L=30mm KM04L K140 3x16 mm² + 4x10 mm², L=49mm KM07N KM07E KM07L K142 5x16 mm² + 6x10 mm², L=73mm KM11N KM11E KM11L K144 6x16 mm² + 7x10 mm², L=85mm KM13N KM13E K148 KM11N 1x25 mm² + 8x16 mm² + 8x10mm², L=121,5mm KM17N KM17E K156 1x25 mm² + 11x16 mm² + 13x10mm², L=169mm KM25N KM25E K158 A müszaki változtatás jogát fenntartjuk 5

6 Volta fémajtós kiselosztók Falon kívül, tégla és gipszkarton falba szerelten Az új generációs Volta kiselosztók a műanyag ház és fém ajtó kombinációjával ideális megoldást nyújtanak mind a családi házakban, mind pedig ipari épületekben és szállodákban. Igény szerint alkalmazható alelosztóként, szinti elosztóként vagy főelosztó biztonságos kiegészítéseként egyaránt. Masszív felépítésével, kiválló dizájnnal és optimalizált belső kialakításával ideálissá teszi a magasabb igényű kivitelezések számára. Gipszkarton beépítő szett: csavaros - fém kiegészítő a biztos rögzítésért Integrált vízmérték a pontos elhelyezésért Megnövelt hely a kábelezés számára, alul és felül egyaránt Fém ajtó, beépített tartóval a dokumentáció részére A vázszerkezet oldalán integrált bilincsek a vezetékek számára Kivehető alsó felső rész Kerettel együtt kiemelhető kalapsín a könynyebb szerelhetőségért Önálló, fém keret Tulajdonságok: Műanyag házas fém elosztó, falon kívüli és süllyesztett kivitelben Áramlopás elleni védelem - plombálható csavarok Könnyű és gyors szerelés, feliratozás 30%-al nagyobb hely a huzalozás részére Az ajtónyitás irányának problémamentes megváltoztatása Könnyű beépítés kis falvastagság esetén is Komplett kivitel, N és PE sínekkel együtt Tartozékok széles választéka, mint pl.: tükör- és képkeret ajtók Műszaki adatok: Védettség: IP30 Szigetelési osztály: II. érintésvédelmi osztály (kettős szigetelés) Szín: RAL9010 tisztafehér Telepíthetőség: 63A/400V 50Hz Modulsorok száma: 1-4 Modulméret: Anyag: Minőségi műanyag, az ajtók és a keret porfestett acél Ajtók: Különböző kivitelben és színekben

7 volta Kiselosztók IP30 Kiselosztók IP30, falon kivüli 1-soros 245x305x96,5mm 12 1 VA12B 2-soros 370x305x96,5mm 24 1 VA24B 3-soros 515x305x96,5mm 36 1 VA36B 4-soros 640x305x96,5mm 48 1 VA48B VA24B Átlátszó Teli Megnevezés Modul Csom. egys. Ajtó 1 soros VA12B-hez - 10 VA12K VA12T Ajtó 2 soros VA24B-hez - 10 VA24K VA24T Ajtó 3 soros VA36B-hez - 10 VA36K VA36T Ajtó 4 soros VA48B-hez - 10 VA48K VA48T VA24T Kiselosztók IP30, süllyesztett 1-soros 321x314,5x87mm 12 1 VU12NE 2-soros 470x314,5x87mm 24 1 VU24NE 3-soros 595x314,5x87mm 36 1 VU36NE 4-soros 720x314,5x87mm 48 1 VU48NE VU24NE Kiselosztók IP30, gipszkarton-falba szerelhető 1-soros 321x314,5x87mm 12 1 VH12NE 2-soros 470x314,5x87mm 24 1 VH24NE 3-soros 595x314,5x87mm 36 1 VH36NE 4-soros 720x314,5x87mm 48 1 VH48NE VH24NE Tartozékok VZ302N Megnevezés Csom. egys. Takarócsík, RAL S35S Zár, 2 kulccsal 1 VZ302N Rugós N sorkapocs, kék 5 kábel részére (10db/csom.), szekrény oldalába pattintható 1 VZ455N A müszaki változtatás jogát fenntartjuk 7

8 Fém elosztók, I. é.v. osztály univers FW Ahogy Ön szeretné: Falon kívül- vagy falba szerelve Acéllemez fali és süllyesztett szekrények, I. érintésvédelmi osztályú kialakításban, ipari és lakossági felhasználás részére. A szekrény egyetlen rendelési szám alatt komplett kivitelben kerül leszállításra, maszkokkal, kalap- és N/PE sínekkel együtt, jelentősen megkönnyítve és meggyorsítva ezzel az elosztó kiválasztását. Fém szekrény hátlap, kitörhető kábelbevezető nyílásokkal Egyben kivehető kalapsínek, a könynyebb szerelhetőség miatt Kivágott fém maszkok Fém keret Fém ajtó Tulajdonságok: Egyszeres szigetelésű, földelt, fém elosztószekrények Süllyesztett kivitel 110mm-es beépítési mélységgel Falon kívüli kivitel 150mm-es mélységgel Komplett maszkolt szekrény, N+PE sínekkel szállítva Soronként 12; 24; 36 modul 150mm-es kalapsíntávolsággal Bőségesen rendelkezésre álló hely a kábelezés részére Védőcsövek és kábelcsatornák könnyű csatlakoztatása Süllyesztett kivitelnél a keret eltávolítható Műszaki adatok: Szerelés: Falon kívül, süllyesztve Védettség: IP30 Szigetelési osztály: I. érintésvédelmi osztály (földelt) Telepíthetőség: 125A/400V 50Hz Anyag: Porfestett acéllemez Szín: RAL9010 tisztafehér Modulméret: 3-7 sor, soronként 12; 24; 36 modul, összesen modul Magasság: 500,650,800,950,1100mm Szabvány: EN

9 univers FW Mezős fém elosztók, I. é.v. osztály Süllyesztett fém moduláris szekrények IP30 - I. érintésvédelmi osztály 12 és 24 modulos szekrények egy, 36 modulosak két ajtós kivitelben. FW524FT Méretek (Mag.x Sz.x Mély.) Modul Csom. egys. 3x12 modul - 620x334x FW312FT 3x24 modul - 620x550x FW324FT 4x12 modul - 770x334x FW412FT 4x24 modul - 770x550x FW424FT 4x36 modul - 770x766x FW436FT 5x12 modul - 920x334x FW512FT 5x24 modul - 920x550x FW524FT 5x36 modul - 920x766x FW536FT 6x12 modul x334x FW612FT 6x24 modul x550x FW624FT 6x36 modul x766x FW636FT 7x36 modul x766x FW736FT Falon kívüli fém moduláris szekrények IP30 - I. érintésvédelmi osztály 12 és 24 modulos szekrények egy, 36 modulosak két ajtós kivitelben. FW424WT Méretek (Mag.x Sz.x Mély.) Modul Csom. egys. 3x12 modul - 641x355x150mm 36 1 FW312WT 3x24 modul - 641x571x150mm 72 1 FW324WT 4x12 modul - 791x355x150mm 48 1 FW412WT 4x24 modul - 791x571x150mm 96 1 FW424WT 4x36 modul - 791x787x150mm FW436WT 5x12 modul - 941x355x150mm 60 1 FW512WT 5x24 modul - 941x571x150mm FW524WT 5x36 modul - 941x787x150mm FW536WT 6x12 modul x355x150mm 72 1 FW612WT 6x24 modul x571x150mm FW624WT 6x36 modul x787x150mm FW636WT 7x36 modul x787x150mm FW736WT Kiegészítők Kábelrögzítő- és kalapsínek FZ24H Megnevezés Csom. egys. Kalapsín FWx12WT/FT szekrényekhez 1 FZ12D Kalapsín FWx24WT/FT szekrényekhez 1 FZ24D Kalapsín FWx36WT/FT szekrényekhez 1 FZ36D Rögzítő sín bejövő kábeleknek, FWx12WT/FT szekrényekhez 1 FZ12H Rögzítő sín bejövő kábeleknek, FWx24WT/FT szekrényekhez 1 FZ24H Rögzítő sín bejövő kábeleknek, FWx36WT/FT szekrényekhez 1 FZ36H Kiegészítő N/PE sorkapcsok KN26E Megnevezés Csom. egys. Univerzális adapter N és PE sorkapcsok rögzítéséhez 1 KN00A PE sorkapocs, 6 csavaros + 20 rugós szorító, zöld/sárga, 63A 1 KN26E N sorkapocs, 6 csavaros + 20 rugós szorító, kék, 63A 1 KN26N Minden egyes KN26x-hez 1db KN00A szükséges. A müszaki változtatás jogát fenntartjuk 9

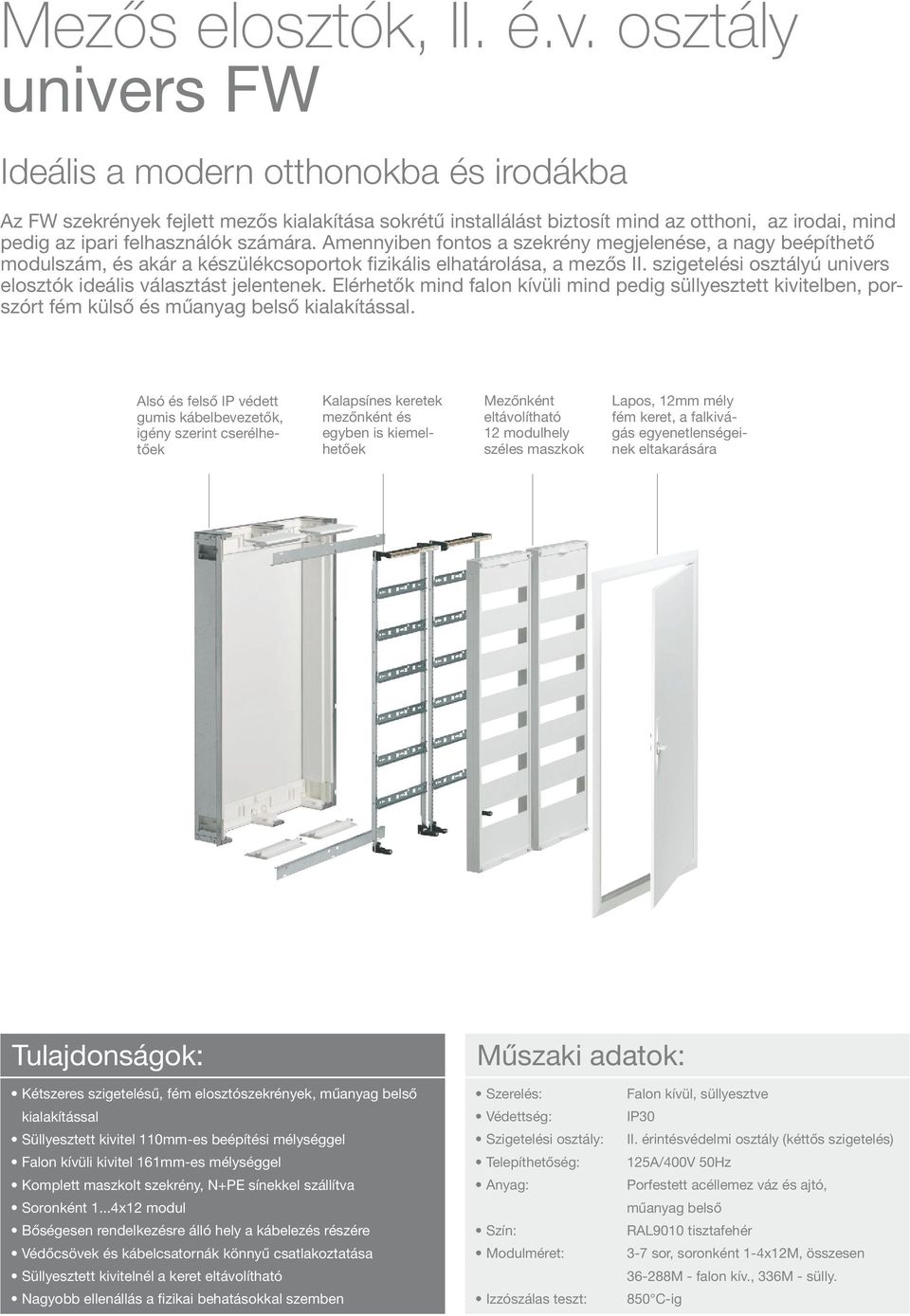

10 Mezős elosztók, II. é.v. osztály univers FW Ideális a modern otthonokba és irodákba Az FW szekrények fejlett mezős kialakítása sokrétű installálást biztosít mind az otthoni, az irodai, mind pedig az ipari felhasználók számára. Amennyiben fontos a szekrény megjelenése, a nagy beépíthető modulszám, és akár a készülékcsoportok fizikális elhatárolása, a mezős II. szigetelési osztályú univers elosztók ideális választást jelentenek. Elérhetők mind falon kívüli mind pedig süllyesztett kivitelben, porszórt fém külső és műanyag belső kialakítással. Alsó és felső IP védett gumis kábelbevezetők, igény szerint cserélhetőek Kalapsínes keretek mezőnként és egyben is kiemelhetőek Mezőnként eltávolítható 12 modulhely széles maszkok Lapos, 12mm mély fém keret, a falkivágás egyenetlenségeinek eltakarására Tulajdonságok: Műszaki adatok: Kétszeres szigetelésű, fém elosztószekrények, műanyag belső kialakítással Süllyesztett kivitel 110mm-es beépítési mélységgel Falon kívüli kivitel 161mm-es mélységgel Komplett maszkolt szekrény, N+PE sínekkel szállítva Soronként 1...4x12 modul Bőségesen rendelkezésre álló hely a kábelezés részére Védőcsövek és kábelcsatornák könnyű csatlakoztatása Süllyesztett kivitelnél a keret eltávolítható Nagyobb ellenállás a fizikai behatásokkal szemben Szerelés: Védettség: Szigetelési osztály: Telepíthetőség: Anyag: Szín: Modulméret: Izzószálas teszt: Falon kívül, süllyesztve IP30 II. érintésvédelmi osztály (kéttős szigetelés) 125A/400V 50Hz Porfestett acéllemez váz és ajtó, műanyag belső RAL9010 tisztafehér 3-7 sor, soronként 1-4x12M, összesen M - falon kív., 336M - sülly. 850 C-ig

11 univers FW Mezős elosztók Mezős elosztók IP44 / Érintésvédelmi osztály: II. FWB74 500x300x161mm 36 1 FWB31 500x550x161mm 72 1 FWB32 500x800x161mm FWB33 500x1050x161mm FWB34 650x300x161mm 48 1 FWB41 650x550x161mm 96 1 FWB42 650x800x161mm FWB43 650x1050x161mm FWB44 800x300x161mm 60 1 FWB51 800x550x161mm FWB52 800x800x161mm FWB53 800x1050x161mm FWB54 950x300x161mm 72 1 FWB61 950x550x161mm FWB62 950x800x161mm FWB63 950x1050x161mm FWB x300x161mm 84 1 FWB x550x161mm FWB x800x161mm FWB x1050x161mm FWB74 Mezős elosztók IP44 / Érintésvédelmi osztály: II. FW62US2 502x305x110mm 36 1 FW31US2 502x555x110mm 72 1 FW32US2 502x805x110mm FW33US2 652x305x110mm 48 1 FW41US2 652x555x110mm 96 1 FW42US2 652x805x110mm FW43US2 802x305x110mm 60 1 FW51US2 802x555x110mm FW52US2 802x805x110mm FW53US2 802x1055x110mm FW54US2 952x305x110mm 72 1 FW61US2 952x555x110mm FW62US2 952x805x110mm FW63US2 952x1055x110mm FW64US2 1102x305x110mm 84 1 FW71US2 1102x555x110mm FW72US2 1102x805x110mm FW73US2 Gipszkarton szett FWxxUS2 szekrényekhez 1 FZ276 Zárszerkezet, univers 1 FZ597N Tervtartó átlátszó műanyagból, A4 méretű 10 FZ794 Tartalék N/PE sín 2x(10x16mm x10mm 2 ), univers 2 KM22A Tartalék N/PE sín 2x(11x16mm x10mm 2 ), univers 2 KM25A A müszaki változtatás jogát fenntartjuk 11

12 vector Kiselosztók IP55/65 VE212L FL112A FL162A FL402A Kiselosztó IP55/65 Elosztó, IPx5, 1x3M 3 1 VE103L Elosztó, IPx5, 1x6M 6 1 VE106L Elosztó, IPx5, 1x10M 10 1 VE110L Elosztó, IPx5, 1x12M 12 1 VE112L Elosztó, IPx5, 1x18M 18 1 VE118L Elosztó, IPx5, 2x12M 24 1 VE212L Elosztó, IPx5, 2x18M 36 1 VE218L Elosztó, IPx5, 3x12M 36 1 VE312L Elosztó, IPx5, 3x18M 54 1 VE318L Elosztó, IPx5, 4x12M 48 1 VE412L Falon kívüli elosztószekrények IP65, I. érintésvédelmi osztály (földelt) orion Porszórt acél Mag. x Szél. x Mélys. teli ajtós átlátszó ajtós Szerelőlapfém C mod. kész. beép. rendsz. 300x250x160 mm FL102A FL152A FL402A - 350x300x160 mm FL104A FL154A FL404A FL990A 350x300x200 mm FL105A FL155A FL404A FL990A 500x300x160 mm FL109A FL159A FL407A FL991A 500x300x200 mm FL110A FL160A FL407A FL991A 500x400x160 mm FL111A FL161A FL408A FL992A 500x400x200 mm FL112A FL162A FL408A FL992A 650x400x200 mm FL117A FL167A FL412A FL993A 650x400x250 mm FL118A FL168A FL412A FL993A 650x500x200 mm FL119A FL169A FL413A FL994A 650x500x250 mm FL120A FL170A FL413A FL994A 800x500x200 mm FL121A FL171A FL414A FL995A 800x500x250 mm FL122A FL172A FL414A FL995A 800x600x250 mm FL123A FL173A FL415A FL996A 800x600x300 mm FL124A FL174A FL415A FL996A 950x600x250 mm FL125A FL175A FL416A FL997A 950x600x300 mm FL126A FL176A FL416A FL997A 950x800x250 mm FL127A FL177A FL417A FL998A 950x800x300 mm FL128A FL178A FL417A FL998A 1250x600x250 mm FL129A FL179A FL418A x800x300 mm FL130A FL180A FL419A - FL216B Poliészter teli ajtós átlátszó ajtós Fém szerelőlap C mod. kész. beép. rendsz. Mag. x Szél. x Mélys. 350x300x160 mm FL204B FL254B FL404A FL990C 500x300x200 mm FL209B FL259B FL407A FL991A 500x400x200 mm FL213B FL263B FL408A FL992A 650x400x200 mm FL216B FL266B FL412A FL993A 650x500x250 mm FL221B FL271B FL413A FL994A 800x600x300 mm FL229B FL279B FL415A FL996A Modulkészülék beépítő készlet, S rendszer FL980A Mag. x Szél. Modul 350x300 mm 24 FL980A 500x300 mm 36 FL981A 500x400 mm 54 FL982A 650x400 mm 72 FL983A 650x500 mm 96 FL984A 800x600 mm 140 FL985A FL96Z Kiegészítők Megnevezés Soroló szett fém szekrényhez, tömítéssel Kulcsos ajtózár Fali rögzítő fülek fémlemezből FL670A FL96Z FL85Z 12 A müszaki változtatás jogát fenntartjuk

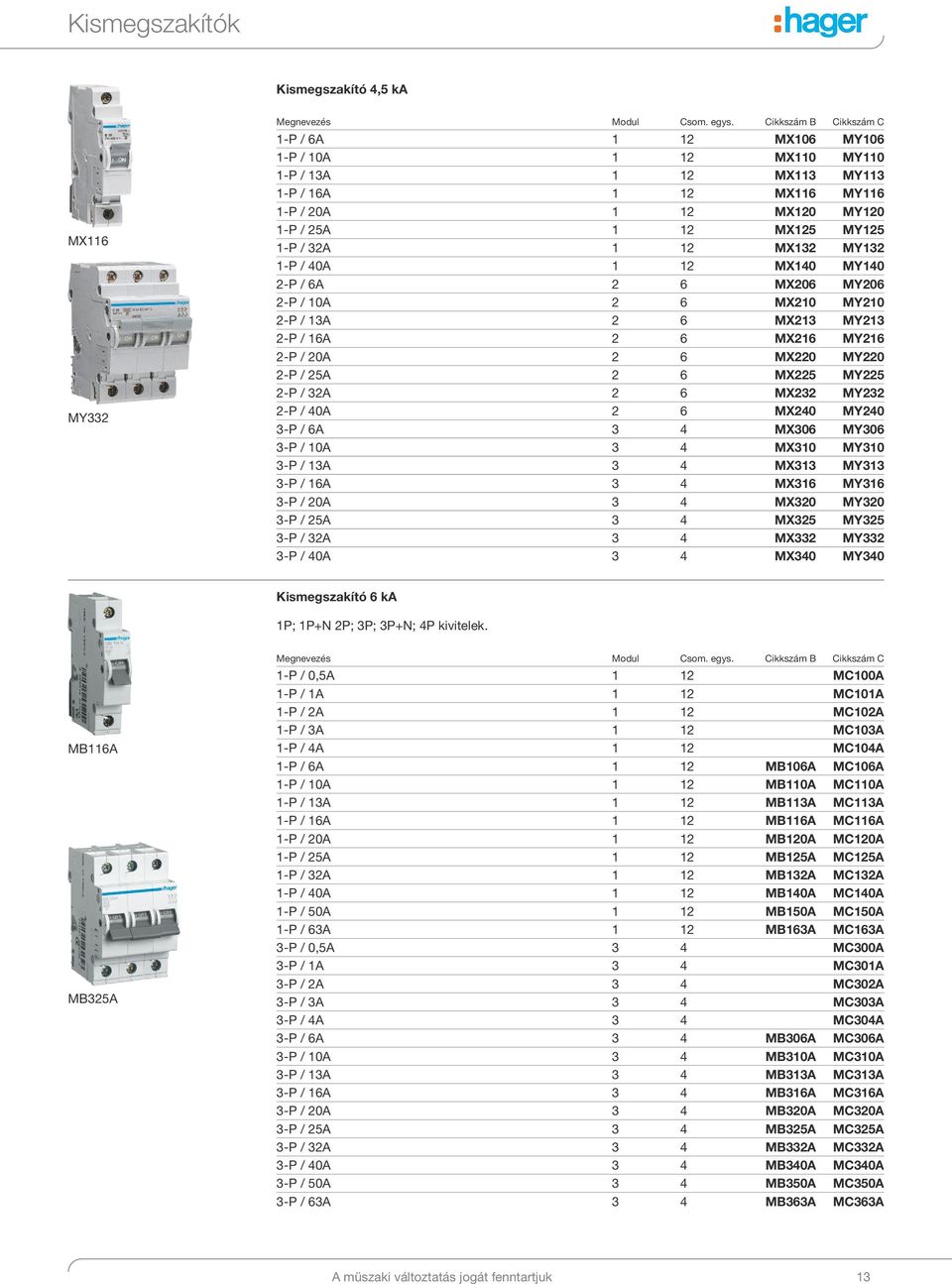

13 Kismegszakítók Kismegszakító 4,5 ka MX116 MY332 B C 1-P / 6A 1 12 MX106 MY106 1-P / 10A 1 12 MX110 MY110 1-P / 13A 1 12 MX113 MY113 1-P / 16A 1 12 MX116 MY116 1-P / 20A 1 12 MX120 MY120 1-P / 25A 1 12 MX125 MY125 1-P / 32A 1 12 MX132 MY132 1-P / 40A 1 12 MX140 MY140 2-P / 6A 2 6 MX206 MY206 2-P / 10A 2 6 MX210 MY210 2-P / 13A 2 6 MX213 MY213 2-P / 16A 2 6 MX216 MY216 2-P / 20A 2 6 MX220 MY220 2-P / 25A 2 6 MX225 MY225 2-P / 32A 2 6 MX232 MY232 2-P / 40A 2 6 MX240 MY240 3-P / 6A 3 4 MX306 MY306 3-P / 10A 3 4 MX310 MY310 3-P / 13A 3 4 MX313 MY313 3-P / 16A 3 4 MX316 MY316 3-P / 20A 3 4 MX320 MY320 3-P / 25A 3 4 MX325 MY325 3-P / 32A 3 4 MX332 MY332 3-P / 40A 3 4 MX340 MY340 Kismegszakító 6 ka 1P; 1P+N 2P; 3P; 3P+N; 4P kivitelek. MB116A MB325A B C 1-P / 0,5A 1 12 MC100A 1-P / 1A 1 12 MC101A 1-P / 2A 1 12 MC102A 1-P / 3A 1 12 MC103A 1-P / 4A 1 12 MC104A 1-P / 6A 1 12 MB106A MC106A 1-P / 10A 1 12 MB110A MC110A 1-P / 13A 1 12 MB113A MC113A 1-P / 16A 1 12 MB116A MC116A 1-P / 20A 1 12 MB120A MC120A 1-P / 25A 1 12 MB125A MC125A 1-P / 32A 1 12 MB132A MC132A 1-P / 40A 1 12 MB140A MC140A 1-P / 50A 1 12 MB150A MC150A 1-P / 63A 1 12 MB163A MC163A 3-P / 0,5A 3 4 MC300A 3-P / 1A 3 4 MC301A 3-P / 2A 3 4 MC302A 3-P / 3A 3 4 MC303A 3-P / 4A 3 4 MC304A 3-P / 6A 3 4 MB306A MC306A 3-P / 10A 3 4 MB310A MC310A 3-P / 13A 3 4 MB313A MC313A 3-P / 16A 3 4 MB316A MC316A 3-P / 20A 3 4 MB320A MC320A 3-P / 25A 3 4 MB325A MC325A 3-P / 32A 3 4 MB332A MC332A 3-P / 40A 3 4 MB340A MC340A 3-P / 50A 3 4 MB350A MC350A 3-P / 63A 3 4 MB363A MC363A A müszaki változtatás jogát fenntartjuk 13

14 Kismegszakítók, Fi-relék Kismegszakító 10 ka 1P; 1P+N; 2P; 3P; 3P+N; 4P; 0,5-63A kivitelek. NBN116 NDN316 B C D 1-P / 6A 1 12 NBN106 NCN106 NDN106 1-P / 10A 1 12 NBN110 NCN110 NDN110 1-P / 13A 1 12 NBN113 NCN113 NDN113 1-P / 16A 1 12 NBN116 NCN116 NDN116 1-P / 20A 1 12 NBN120 NCN120 NDN120 1-P / 25A 1 12 NBN125 NCN125 NDN125 1-P / 32A 1 12 NBN132 NCN132 NDN132 1-P / 40A 1 12 NBN140 NCN140 NDN140 1-P / 50A 1 12 NBN150 NCN150 NDN150 1-P / 63A 1 12 NBN163 NCN163 NDN163 3-P / 6A 3 4 NBN306 NCN306 NDN306 3-P / 10A 3 4 NBN310 NCN310 NDN310 3-P / 13A 3 4 NBN313 NCN313 NDN313 3-P / 16A 3 4 NBN316 NCN316 NDN316 3-P / 20A 3 4 NBN320 NCN320 NDN320 3-P / 25A 3 4 NBN325 NCN325 NDN325 3-P / 32A 3 4 NBN332 NCN332 NDN332 3-P / 40A 3 4 NBN340 NCN340 NDN340 3-P / 50A 3 4 NBN350 NCN350 NDN350 3-P / 63A 3 4 NBN363 NCN363 NDN363 Kombinált hibaáramrelé AC-típus 4,5kA Elérhetőek továbbá 6kA-es és A-s típusok is. AD816J B C 1P+N / 6A / 30mA / AC 2 1 AD806J AD856J 1P+N / 10A / 30mA / AC 2 1 AD810J AD860J 1P+N / 16A / 30mA / AC 2 1 AD816J AD866J 1P+N / 20A / 30mA / AC 2 1 AD820J AD870J 1P+N / 25A / 30mA / AC 2 1 AD825J AD875J 1P+N / 32A / 30mA / AC 2 1 AD832J AD882J Hibaáramrelé A-típus CD240J Megnevezés Modul Csom. egys. 30mA 100mA 300mA 2P 25A / A 2 1 CD225J - CF225J 2P 40A / A 2 1 CD240J CE240J CF240J 2P 63A / A 2 1 CD263J - CF263J 4P 25A / A 4 1 CD425J - CF425J 4P 40A / A 4 1 CD440J CE440J CF440J 4P 63A / A 4 1 CD463J CE463J CF463J Hibaáramrelé AC-tipus CD241J Megnevezés Modul Csom. egys. 30mA 100mA 300mA 2-P 25A / AC 2 1 CD226J CE226J CF226J 2-P 40A / AC 2 1 CD241J CE241J CF241J 2-P 63A / AC 2 1 CD264J CE264J CF264J 4-P 25A / AC 4 1 CD426J CE426J CF426J 4-P 40A / AC 4 1 CD441J CE441J CF441J 4-P 63A / AC 4 1 CD464J CE464J CF464J Fázissín KDN163A Megnevezés Modul Csom. egys. Fázis (mm²) 1P 63A 10 mm² 12M KDN163A 1P 63A 10 mm² 57M KDN163B 3P 63A 10 mm² 12M KDN363A 3P 63A 10 mm² 57M KDN363B Eltérő fáziskiosztású és 80A-es típusok, valamint érintésvédelmi takarók érdeklődésre. 14 A müszaki változtatás jogát fenntartjuk

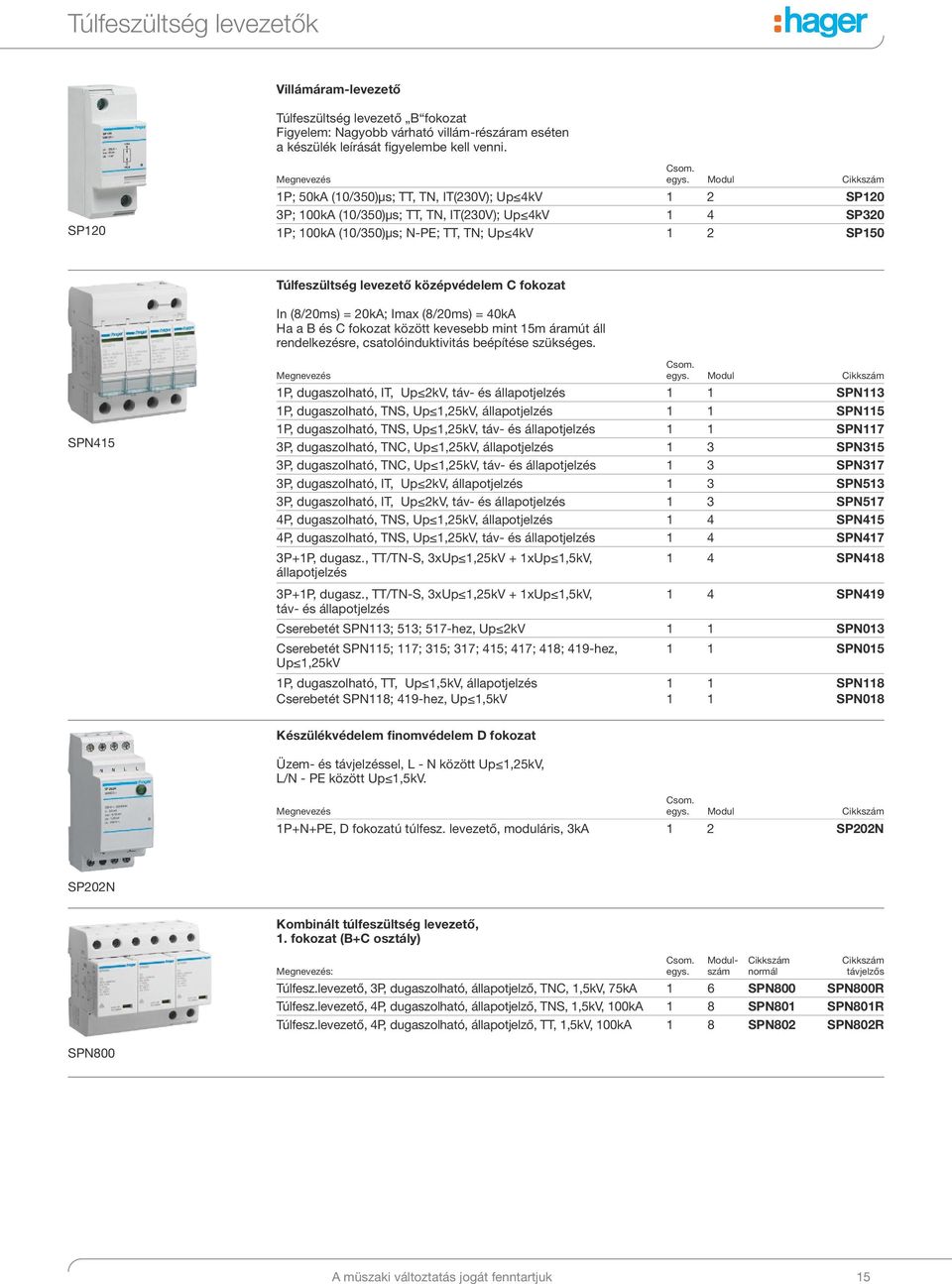

15 Túlfeszültség levezetők Villámáram-levezető Túlfeszültség levezető B fokozat Figyelem: Nagyobb várható villám-részáram eséten a készülék leírását figyelembe kell venni. SP120 Megnevezés Csom. egys. Modul 1P; 50kA (10/350)μs; TT, TN, IT(230V); Up 4kV 1 2 SP120 3P; 100kA (10/350)μs; TT, TN, IT(230V); Up 4kV 1 4 SP320 1P; 100kA (10/350)μs; N-PE; TT, TN; Up 4kV 1 2 SP150 Túlfeszültség levezető középvédelem C fokozat In (8/20ms) = 20kA; Imax (8/20ms) = 40kA Ha a B és C fokozat között kevesebb mint 15m áramút áll rendelkezésre, csatolóinduktivitás beépítése szükséges. SPN415 Megnevezés Csom. egys. Modul 1P, dugaszolható, IT, Up 2kV, táv- és állapotjelzés 1 1 SPN113 1P, dugaszolható, TNS, Up 1,25kV, állapotjelzés 1 1 SPN115 1P, dugaszolható, TNS, Up 1,25kV, táv- és állapotjelzés 1 1 SPN117 3P, dugaszolható, TNC, Up 1,25kV, állapotjelzés 1 3 SPN315 3P, dugaszolható, TNC, Up 1,25kV, táv- és állapotjelzés 1 3 SPN317 3P, dugaszolható, IT, Up 2kV, állapotjelzés 1 3 SPN513 3P, dugaszolható, IT, Up 2kV, táv- és állapotjelzés 1 3 SPN517 4P, dugaszolható, TNS, Up 1,25kV, állapotjelzés 1 4 SPN415 4P, dugaszolható, TNS, Up 1,25kV, táv- és állapotjelzés 1 4 SPN417 3P+1P, dugasz., TT/TN-S, 3xUp 1,25kV + 1xUp 1,5kV, 1 4 SPN418 állapotjelzés 3P+1P, dugasz., TT/TN-S, 3xUp 1,25kV + 1xUp 1,5kV, 1 4 SPN419 táv- és állapotjelzés Cserebetét SPN113; 513; 517-hez, Up 2kV 1 1 SPN013 Cserebetét SPN115; 117; 315; 317; 415; 417; 418; 419-hez, 1 1 SPN015 Up 1,25kV 1P, dugaszolható, TT, Up 1,5kV, állapotjelzés 1 1 SPN118 Cserebetét SPN118; 419-hez, Up 1,5kV 1 1 SPN018 Készülékvédelem finomvédelem D fokozat Üzem- és távjelzéssel, L - N között Up 1,25kV, L/N - PE között Up 1,5kV. Csom. Megnevezés egys. Modul 1P+N+PE, D fokozatú túlfesz. levezető, moduláris, 3kA 1 2 SP202N SP202N Kombinált túlfeszültség levezető, 1. fokozat (B+C osztály) Megnevezés: Csom. egys. Modulszám normál távjelzős Túlfesz.levezető, 3P, dugaszolható, állapotjelző, TNC, 1,5kV, 75kA 1 6 SPN800 SPN800R Túlfesz.levezető, 4P, dugaszolható, állapotjelző, TNS, 1,5kV, 100kA 1 8 SPN801 SPN801R Túlfesz.levezető, 4P, dugaszolható, állapotjelző, TT, 1,5kV, 100kA 1 8 SPN802 SPN802R SPN800 A müszaki változtatás jogát fenntartjuk 15

16 Biztosítós szakaszolók, kapcsolók 1P; 1P+N; 2P; 3P; 3P+N kivitelek, normál és lámpás kiolvadásjelzős kialakításban. Rendelhető továbbá 8.5 x 31.5mm-es betétmérettel, valamint az L51; L58-as készülékek távjelzős kivitelben is. IEC, IS, NF EN, NF C, VDE, DIN szabványok szerint. L38-as biztosítós szakaszolók - 10,3 x 38 mm, gg/am - 20A - 500V; 32A - 400V; 50-60Hz - 78mm magas készülékek LS501 1P biztosítós szakaszoló 1 12 LS501 1P+N biztosítós szakaszoló 2 6 LS512 2P biztosítós szakaszoló 2 6 LS502 3P biztosítós szakaszoló 3 4 LS503 3P+N biztosítós szakaszoló 4 3 LS504 L51-es biztosítós szakaszolók - 14 x 51 mm, gg/am - 50A - 690V - 107mm magas készülékek LS601 1P biztosítós szakaszoló 1,5 1 LS601 1P+N biztosítós szakaszoló 3 1 LS612 2P biztosítós szakaszoló 3 1 LS602 3P biztosítós szakaszoló 4,5 1 LS603 3P+N biztosítós szakaszoló 6 1 LS604 L58-as biztosítós szakaszolók - 22 x 58 mm, gg/am - 125A - 690V - 126mm magas készülékek LS703 1P biztosítós szakaszoló 2 1 LS701 1P+N biztosítós szakaszoló 4 1 LS712 2P biztosítós szakaszoló 4 1 LS702 3P biztosítós szakaszoló 6 1 LS703 3P+N biztosítós szakaszoló 8 1 LS704 Biztosítós szakaszoló kapcsoló D02; In 63A; Ue AC 400V, DC 1P 60V, 2P sorba kötve 110V Zárlati szilárdság Icm 50 ka - AC22B Integrált kiolvadásjelzővel, plombálható működtető karral EN , DIN VDE szerint L71M 1P D02 biztosítós szakaszoló kapcsoló 1,5 12 L71M 2P D02 biztosítós szakaszoló kapcsoló 3 6 L72M 3P D02 biztosítós szakaszoló kapcsoló 4,5 4 L73M 4P D02 biztosítós szakaszoló kapcsoló 6 3 L74M 1P+N D02 biztosítós szakaszoló kapcsoló 3 6 L75M 3P+N D02 biztosítós szakaszoló kapcsoló 6 9 L76M L38-as biztosítós szakaszolók fotovoltaikus alkalmazásokhoz - 10 x 38 mm gpv - 32A V DC Megnevezés: Modul Csom. egys. 1P, 32A, 1000V DC, fotovoltaikus 1 12 L501PV 2P, 32A, 1000V DC, fotovoltaikus 2 6 L502PV L501PV 16 A müszaki változtatás jogát fenntartjuk

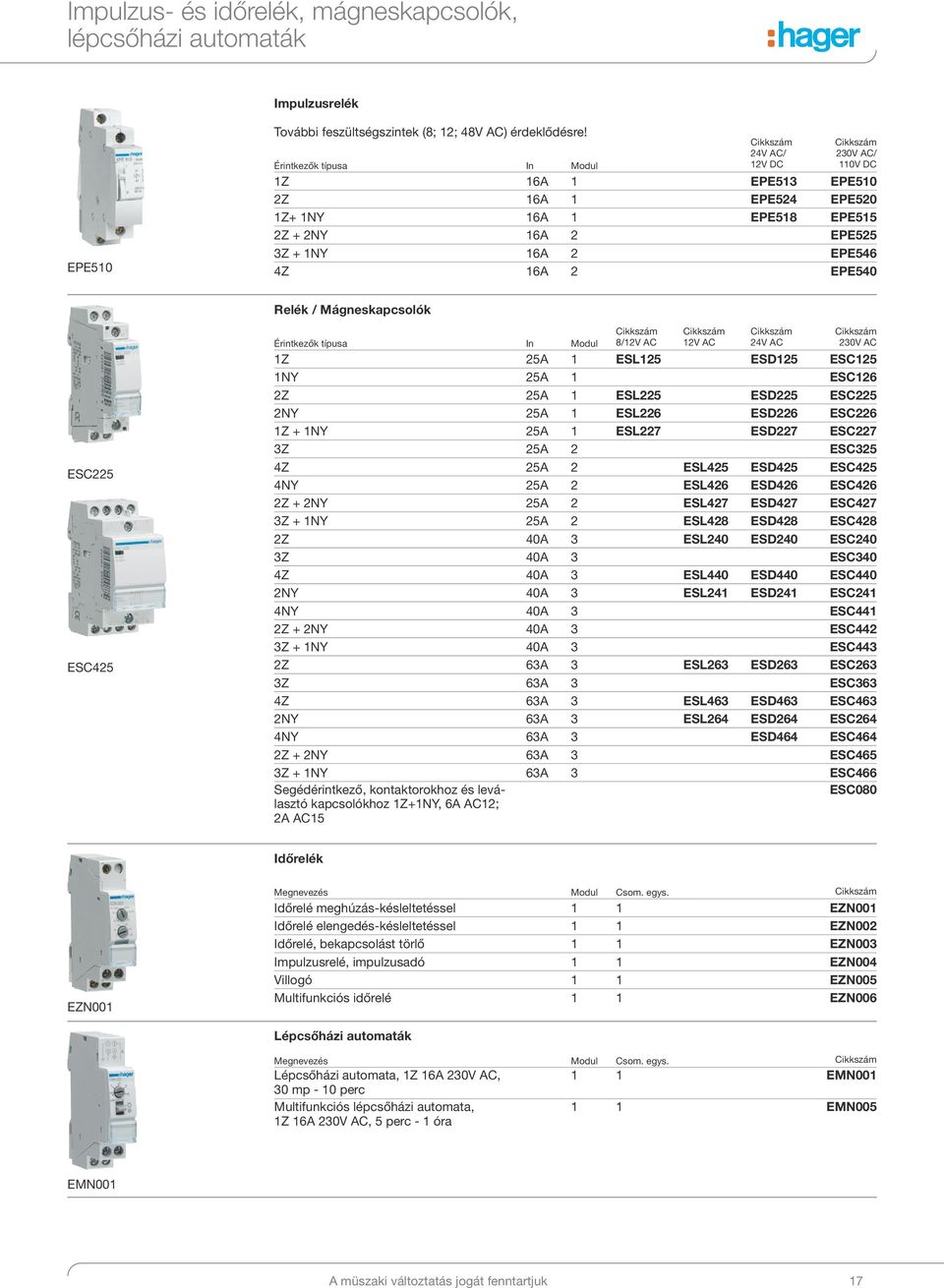

17 Impulzus- és időrelék, mágneskapcsolók, lépcsőházi automaták Impulzusrelék EPE510 További feszültségszintek (8; 12; 48V AC) érdeklődésre! 24V AC/ 12V DC 230V AC/ 110V DC Érintkezők típusa In Modul 1Z 16A 1 EPE513 EPE510 2Z 16A 1 EPE524 EPE520 1Z+ 1NY 16A 1 EPE518 EPE515 2Z + 2NY 16A 2 EPE525 3Z + 1NY 16A 2 EPE546 4Z 16A 2 EPE540 Relék / Mágneskapcsolók ESC225 ESC425 8/12V AC 12V AC 24V AC 230V AC Érintkezők típusa In Modul 1Z 25A 1 ESL125 ESD125 ESC125 1NY 25A 1 ESC126 2Z 25A 1 ESL225 ESD225 ESC225 2NY 25A 1 ESL226 ESD226 ESC226 1Z + 1NY 25A 1 ESL227 ESD227 ESC227 3Z 25A 2 ESC325 4Z 25A 2 ESL425 ESD425 ESC425 4NY 25A 2 ESL426 ESD426 ESC426 2Z + 2NY 25A 2 ESL427 ESD427 ESC427 3Z + 1NY 25A 2 ESL428 ESD428 ESC428 2Z 40A 3 ESL240 ESD240 ESC240 3Z 40A 3 ESC340 4Z 40A 3 ESL440 ESD440 ESC440 2NY 40A 3 ESL241 ESD241 ESC241 4NY 40A 3 ESC441 2Z + 2NY 40A 3 ESC442 3Z + 1NY 40A 3 ESC443 2Z 63A 3 ESL263 ESD263 ESC263 3Z 63A 3 ESC363 4Z 63A 3 ESL463 ESD463 ESC463 2NY 63A 3 ESL264 ESD264 ESC264 4NY 63A 3 ESD464 ESC464 2Z + 2NY 63A 3 ESC465 3Z + 1NY 63A 3 ESC466 Segédérintkező, kontaktorokhoz és leválasztó kapcsolókhoz 1Z+1NY, 6A AC12; 2A AC15 ESC080 Időrelék EZN001 Időrelé meghúzás-késleltetéssel 1 1 EZN001 Időrelé elengedés-késleltetéssel 1 1 EZN002 Időrelé, bekapcsolást törlő 1 1 EZN003 Impulzusrelé, impulzusadó 1 1 EZN004 Villogó 1 1 EZN005 Multifunkciós időrelé 1 1 EZN006 Lépcsőházi automaták Lépcsőházi automata, 1Z 16A 230V AC, 1 1 EMN mp - 10 perc Multifunkciós lépcsőházi automata, 1Z 16A 230V AC, 5 perc - 1 óra 1 1 EMN005 EMN001 A müszaki változtatás jogát fenntartjuk 17

18 Moduláris váltó-, választó- és leválasztókapcsolók Leválasztókapcsolók SBN140 Leválasztó kapcsoló 1P / 16A 1 1 SBN116 Leválasztó kapcsoló 2P / 16A 1 1 SBN216 Leválasztó kapcsoló 3P / 16A 2 1 SBN316 Leválasztó kapcsoló 4P / 16A 2 1 SBN416 Leválasztó kapcsoló 1P / 25A 1 1 SBN125 Leválasztó kapcsoló 2P / 25A 1 1 SBN225 Leválasztó kapcsoló 3P / 25A 2 1 SBN325 Leválasztó kapcsoló 4P / 25A 2 1 SBN425 Leválasztó kapcsoló 1P / 32A 1 1 SBN132 Leválasztó kapcsoló 2P / 32A 1 1 SBN232 Leválasztó kapcsoló 3P / 32A 2 1 SBN332 Leválasztó kapcsoló 4P / 32A 2 1 SBN432 Leválasztó kapcsoló 1P / 40A 1 1 SBN140 Leválasztó kapcsoló 2P / 40A 2 1 SBN240 Leválasztó kapcsoló 3P / 40A 3 1 SBN340 Leválasztó kapcsoló 4P / 40A 4 1 SBN440 Leválasztó kapcsoló 1P / 63A 1 1 SBN163 Leválasztó kapcsoló 2P / 63A 2 1 SBN263 Leválasztó kapcsoló 3P / 63A 3 1 SBN363 Leválasztó kapcsoló 4P / 63A 4 1 SBN463 Leválasztó kapcsoló 3P / 80A 3 1 SBN380 Leválasztó kapcsoló 4P / 80A 4 1 SBN480 Leválasztó kapcsoló 3P / 100A 3 1 SBN390 Leválasztó kapcsoló 4P / 100A 4 1 SBN490 Leválasztó kapcsoló 3P / 125A 3 1 SBN399 Leválasztó kapcsoló 4P / 125A 4 1 SBN499 Leválasztó kapcsolók jelzőlámpával Moduláris leválasztó kapcsolt jelzőlámpával 1P, 16A, 230V AC 1 1 SBB116 Moduláris leválasztó kapcsolt jelzőlámpával 1P, 25A, 230V AC 1 1 SBB125 Moduláris leválasztó kapcsolt jelzőlámpával 1P, 32A, 230V AC 1 1 SBB132 Moduláris leválasztó kapcsolt jelzőlámpával 2P, 16A, 230V AC 1 1 SBB216 Moduláris leválasztó kapcsolt jelzőlámpával 2P, 25A, 230V AC 1 1 SBB225 Moduláris leválasztó kapcsolt jelzőlámpával 2P, 32A, 230V AC 1 1 SBB232 SBB125 Különböző lámpahuzalozású kialakítások érdeklődésre. Választókapcsolók SFB132 Választókapcsoló, 1P, 16A, I-0-II 1 1 SFB116 Választókapcsoló, 1P, 25A, I-0-II 1 1 SFB125 Választókapcsoló, 1P, 32A, I-0-II 1 1 SFB132 Választókapcsoló, 1P, 40A, I-0-II 1 1 SFT140 Választókapcsoló, 2P, 16A, I-0-II 2 1 SFB216 Választókapcsoló, 2P, 25A, I-0-II 2 1 SFB225 Választókapcsoló, 2P, 32A, I-0-II 2 1 SFB232 Választókapcsoló, 2P, 40A, I-0-II 2 1 SFT240 Választókapcsoló, 3P, 40A, I-0-II 3 1 SFT340 Választókapcsoló, 4P, 40A, I-0-II 4 1 SFT440 Váltókapcsolók SFM125 Váltókapcsoló, 1 váltó, 16A, I-II 1 1 SFL116 Váltókapcsoló, 1 váltó, 25A, I-II 1 1 SFL125 Váltókapcsoló, 1 váltó, 32A, I-II 1 1 SFL132 Váltókapcsoló, 2 váltó, 16A, I-II 2 1 SFL216 Váltókapcsoló, 2 váltó, 25A, I-II 2 1 SFL225 Váltókapcsoló, 2 váltó, 32A, I-II 2 1 SFL232 Váltókapcsoló, 1Z+1NY, 25A 1 1 SFM125 Váltókapcsoló, 1Z+1NY, 32A 1 1 SFM A müszaki változtatás jogát fenntartjuk

19 Moduláris jelzőlámpák, nyomógombok és -kapcsolók Nyomókapcsolók SVN312 Nyomókapcsoló 1Z, 16A 230V AC 1 12 SVN312 Nyomókapcsoló 2Z, 16A 230V AC 1 12 SVN332 Nyomókapcsoló 1NY, 16A, 230V AC 1 12 SVN322 Nyomókapcsoló 2NY, 16A 230V AC 1 12 SVN342 Nyomókapcsoló 1Z+1NY, 16A 230V AC 1 12 SVN352 Nyomókapcsoló 1Z, 16A 230V AC, zöld LED-del 1 12 SVN413 Nyomókapcsoló 2Z, 16A 230V AC, zöld LED-del 1 12 SVN433 Nyomógombok Nyomógomb 1Z, 16A 230V AC 1 12 SVN311 Nyomógomb 2Z, 16A 230V AC 1 12 SVN331 Nyomógomb 1NY, 16A 230V AC 1 12 SVN321 Nyomógomb 2NY, 16A 230V AC 1 12 SVN341 Nyomógomb 1Z+1NY, 16A 230V AC 1 12 SVN351 SVN311 Dupla nyomógombok Dupla nyomógomb 2Z, 16A 230V AC 1 12 SVN371 Dupla nyomógomb 1Z/1NY, 16A 230V AC 1 12 SVN391 SVN371 Nyomógombok LED-es jelzőlámpával Nyomógomb, 1Z, 16A 230V AC, zöld LED-del 1 12 SVN411 Nyomógomb, 2Z, 16A 230V AC, piros LED-del 1 12 SVN432 Nyomógomb, 1NY, 16A 230V AC, piros LED-del 1 12 SVN422 Nyomógomb, 2NY, 16A 230V AC, zöld LED-del 1 12 SVN441 Nyomógomb, 1Z+1NY, 16A 230V AC, piros LED-del 1 12 SVN452 SVN411 LED-es jelzőlámpák SVN127 LED-es jelzőlámpa, zöld, 230V AC 1 12 SVN121 LED-es jelzőlámpa, piros, 230V AC 1 12 SVN122 LED-es jelzőlámpa, narancs, 230V AC 1 12 SVN123 LED-es jelzőlámpa, kék, 230V AC 1 12 SVN124 LED-es jelzőlámpa, fehér, 230V AC 1 12 SVN125 LED-es jelzőlámpa, dupla: zöld+piros, 2x230V AC 1 12 SVN126 LED-es jelzőlámpa, 3db piros LED-del, 3x230V AC 1 12 SVN127 LED-es jelzőlámpa, zöld, 12/48V AC/DC 1 12 SVN131 LED-es jelzőlámpa, piros, 12/48V AC/DC 1 12 SVN132 A müszaki változtatás jogát fenntartjuk 19

20 Fogyasztásmérők, átkapcsolók, transzformátorok, csengők, berregők Fogyasztásmérők EC050 Egyfázisú, 1 tarifás, direkt, 32A, 1 modul 1 1 EC050 Egyfázisú, 1 tarifás, direkt, 32A, imp. kimenet, 1 modul 1 1 EC051 Egyfázisú fogyasztásmérő, 1 tarifás, direktmérés 63 A 3 1 EC150 Egyfázisú fogyasztásmérő, 2 tarifás, direktmérés 63 A 3 1 EC152 Egyfázisú fogy.mérő, MID hiteles, 2tarifás, direktmérés 63A 3 1 EC154M Háromfázisú fogyasztásmérő, 1tarifás, direktmérés 63 A 4 1 EC350 Háromfázisú fogyasztásmérő, 2tarifás, direktmérés 63 A 4 1 EC352 Háromfázisú fogyasztásmérő, 1tarifás, direktmérés 100 A 7 1 EC360 Háromfázisú fogyasztásmérő, 2tarifás, direktmérés 100 A 7 1 EC362 Háromfázisú fogy.merő, MID hiteles, 2tarifás, direktmérés 100 A 7 1 EC364M Háromfázisú fogy.mérő, 1tarifás, áramváltós mérés, A 4 1 EC370 Háromfázisú fogy.mérő, 2tarifás, áramváltós mérés, A 4 1 EC372 Háromfázisú fogyasztásmérő, 1tarifás, kétirányú direktmérés 100A 7 1 EC365B Átkapcsoló Váltókapcsoló null-helyzettel 20A 3 1 SK600 Voltmérő átkapcsoló 3 1 SK602 Ampermérő átkapcsoló 3 1 SK603 Kulcsos kapcsoló 2P, 10A, 400V AC 3 1 SK606 SK606 Transzformátorok, csengők, berregők ST301 Megnevezés Teljesítmény Modul Csom. egys. Biztonsági trafó 12V/1,33A ill. 24V/0,67A 16VA 4 1 ST313 Biztonsági trafó 12V/2,08A ill. 24V/1,04A 25VA 4 1 ST312 Biztonsági trafó 12V/3,33A ill. 24V/1,67A 40VA 4 1 ST314 Biztonsági trafó 12V/5,25A ill. 24V/2,63A 63VA 6 2 ST315 Csengőtrafó 8V/0,5A ill. 12V/0,33A 4VA 2 6 ST301 Csengőtrafó 8V/1A ill. 12V/0,67A 8VA 2 6 ST303 Csengőtrafó 8V/2A ill. 12V/1,33A 16VA 3 1 ST305 Csengő, 8-12V/0,33A, 1 modul 1 12 SU212 Csengő 230V/0,03A, 1 modul 1 12 SU213 Berregő, 8-12V/0,33A, 1 modul 1 12 SU214 Berregő, 230V/0,03A, 1 modul 1 12 SU215 SU214 Dugalj 10/16A, 250V, 2,5 modul 2,5 4 SN016 Dugalj 10/16A, 250V, 2,5 modul 2,5 4 SNS016 Dugalj 10/16A, 250V, 2,5 modul csapfedeles 3,5 3 SN017 SN A müszaki változtatás jogát fenntartjuk

21 Dimmerek, alkonykapcsolók, kapcsolóórák Dimmerek EVN011 Univerzális, 300W, LED-ekhez is, terhelésfelismeréssel 1 1 EVN011 Univerzális, 300W, LED-ekhez is, terh.felism., komf., programozható 1 1 EVN012 Univerzális, 500W, LED-ekhez is, terhelésfelismeréssel 1 1 EVN002 Univerzális, 500W, LED-ekhez is, terh.felism., komf., programozható 1 1 EVN004 Univ., 1000W, Slave-ként vezérelhető, 1-10V bemenet 5 1 EV100 Univ., 1000W, komf., prog., Master/Slave, 1-10V be/kimenet 5 1 EV102 Master készülék, max. 30db EV100 és EV102 vezérlésére, 1-10V kimenet, 1Z 10A 4 1 EV106 Master készülék, komf., prog., max. 30db EV100 és EV102 vezérlésére, 1-10V kimenet, 1Z 10A 4 1 EV108 Alkonykapcsoló Modul. 1 váltó 10A 230V AC, falon kívüli érz. (EEN003), Lux 1 1 EEN100 Modul. 1 váltó 10A 230V AC, sülly. érzékelő (EEN002), Lux 1 1 EEN101 Modul. 1 váltó 10A 230V AC, analóg óra, fk.érz. (EE003), Lux 5 1 EE110 Modul. 1 váltó 10A 230V AC, digit. óra, fk.érz. (EE003), Lux 3 1 EE171 EEN100 Kompakt alkonykapcs., 1Z, 8A, 230V, falon kívüli, IP55, Lux 1 EE701 Kompakt alkonykapcs., 1Z, 16A, 230V, falon kívüli, IP55, Lux 1 EE702 EE701 Kapcsolóórák Analóg kapcsolóóra, járási tartalék nélkül, napi programos, 1Z 16A 1 1 EH010 Analóg kapcsolóóra, 200 óra járási tart., napi programos, 1Z 16A 1 1 EH011 EH211 Analóg kapcs.óra, járási tart. nélkül, napi programos, 1 váltó 16A 2 1 EH210 Analóg kapcs.óra, 200 óra járási tart., napi programos, 1 váltó 16A 2 1 EH211 Analóg kapcs.óra, 200 óra járási tart., heti programos, 1 váltó 16A 2 1 EH271 Digitális kapcsolóórák EG203 Napi kapcsolóóra, 1 váltó, 16A, 3 év járási tartalékkal 1 1 EG010 Heti kapcsolóóra, 1 váltó, 16A, 3 év járási tartalékkal 1 1 EG071 Heti kapcsolóóra, 1 váltó, 16A, 5 év járási tartalékkal 2 1 EG103 Heti, 1 váltó, 16A, 5 év, háttérvil., vakáció mód, jelenlétszim. 2 1 EG103E Heti kapcsolóóra, 2 váltó, 16A, 5 év járási tartalék 2 1 EG203 Heti, 2 váltó, 16A, 5 év, háttérvil., vakáció mód, jelenlétszim. 2 1 EG203E Éves, 2 váltó, 10A, 5 év, háttérvil., vakáció mód, jelenlétszim. 4 1 EG293B Heti, 2V+2Z, 10A, DCF77, 5 év, háttérvil., vakáció mód, jelenétszim. 4 1 EG403E Éves, 2V+2Z, 10A, DCF77, 5 év, háttérvil., vak. mód, jelenlétszim. 4 1 EG493E A müszaki változtatás jogát fenntartjuk 21

22 Mozgás-, jelenlét-, hő-, füstérzékelők Mozgásérzékelő basic IP55 Hatótáv 2,5m-en: 140 és 200 -os típusok: 16m, 360 -os: 12m Állítható időzítés: 5 másodperc - 15 perc Fehér és antracit színekben. EE820 Megnevezés Szin Csom. egys. 140 / 10A AC1 / 230V~ / Lux / 1500W fehér 1 EE / 10A AC1 / 230V~ / Lux / 1500W fehér 1 EE / 10A AC1 / 230V~ / Lux / 1500W fehér 1 EE840 Sarokadapter 140 -os és 200 -os típusokhoz fehér 1 EE825 Mennyezeti adapter 140 -os és 200 -os típusokhoz fehér 1 EE827 Sarokadapter 360 -os típusokhoz fehér 1 EE855 Mozgásérzékelő komfort IP55 Hatótávolság, 2,5m-re szerelve: 140 és 220 -os típusok: 16m, os: +6m-es kör alakú terület Állítható időzítés: 5mp - 15perc; érzékenység: % Fehér, ezüst, barna és antracit színekben. EE860 Megnevezés Szin Csom. egys. 140 / 16A AC1 / 230V~ / Lux / 2300W fehér 1 EE / 16A AC1 / 230V~ / Lux / 2300W fehér 1 EE / 16A AC1 / 230V~ / Lux / 2300W fehér 1 EE870 IR-távvezérlő a komfort mozgásérzékelőkhöz EE85x/86x/87x 1 EE806 Sarokadapter EE840/850/860/870-hez fehér 1 EE855 Mozgásérzékelő IP21 Hatótávolság, 2,5m-re szerelve: 6m átmérőjű kör Állítható időzítés: 5 másodperc - 15 perc EE804 Megnevezés 360 / 8A AC1 / 230V~ / Lux / 1000W, mennyezeti EE / 8A AC1 / 230V~ / Lux / 1000W, süllyesztett EE805 Süllyesztett jelenlétérzékelő, IP41 Hatótávolság, 2,5m-re szerelve: 7m átmérőjű kör Állítható időzítés: 1 perc - 1 óra EE815 Megnevezés Szin Csom. egys V ~/ Lux/ ON/OFF fehér 1 EE V ~/ Lux/ 24db DALI/DSI egység vezérlésére fehér 1 EE816 Távirányító villanyszerelők részére, programozáshoz fekete 1 EE807 Távirányító felhasználók részére, üzemeltetéshez fekete 1 EE808 Beépítődoboz EE815 és EE816 falon kívüli szereléséhez fehér 1 EEK005 Süllyesztett, asszimetrikus jelenlétérzékelő Érzékelési terület, 2,5m-re szerelve: 13x7m Állítható időzítés: 1mp - 0,5 óra; megvil. érték: Lux EEN810 Megnevezés Szin Csom. egys. Jelenlétérz., szerelvénydobozba, 360, 1Z, 16A, Slave fehér 1 EE810 Jelenlétérz., szerelvénydobozba, 360, 2Z, 16A, Master fehér 1 EE811 Jelenlétérz., szerelvénydobozba, 360, 1Z, 10A, 0-10V kimenet, fehér 1 EE812 Master Beépítődoboz EE810/811/E812 készülék falon kívüli szereléséhez fehér 1 EE813 Füst- és hőérzékelők Energiaellátás 9V DC alkáli elemről vagy 230V AC hálózatról TG500B Megnevezés Szin Csom. egys. Füstjelző, 9V DC fehér 1 TG500A Füstjelző, 9V DC, növelt élettartamú - 10 év fehér 1 TG500AL Füstjelző, 230V AC fehér 1 TG501A Füstjelző, 230V AC, növelt élettartamú - 10 év fehér 1 TG501AL Hősebességérzékelő, 9V DC fehér 1 TG530A Hősebességérzékelő, 230V DC fehér 1 TG531A 22 A müszaki változtatás jogát fenntartjuk

23 tehalit.vk Perforált vezetékcsatornák Perforált vezetékcsatorna PVC - BA7A BA7A60040 Mag. x Szél. Csom. egys. 25x25 mm 50 BA7A x40 mm 48 BA7A x25 mm 48 BA7A x40 mm 50 BA7A x60 mm 40 BA7A x80 mm 30 BA7A x100 mm 20 BA7A x25 mm 60 BA7A x40 mm 40 BA7A x60 mm 24 BA7A x80 mm 20 BA7A x100 mm 16 BA7A x120 mm 12 BA7A x25 mm 20 BA7A x40 mm 20 BA7A x60 mm 20 BA7A x80 mm 12 BA7A x100 mm 12 BA7A x120 mm 16 BA7A x60 mm 16 BA7A x80 mm 16 BA7A x100 mm 12 BA7A Perforált vezetékcsatorna halogénmentes - HA7 HA Mag. x Szél. Csom. egys. 25x25 mm 50 HA x40 mm 48 HA x25 mm 48 HA x40 mm 50 HA x60 mm 40 HA x80 mm 30 HA x100 mm 20 HA x25 mm 60 HA x40 mm 40 HA x60 mm 24 HA x80 mm 20 HA x100 mm 16 HA x120 mm 12 HA x25 mm 20 HA x40 mm 20 HA x60 mm 20 HA x80 mm 12 HA x100 mm 12 HA x120 mm 16 HA x60 mm 16 HA x80 mm 16 HA x100 mm 12 HA Kábelrögzítő klipsz, PC/ABS halogénmentes Megnevezés Csom. egys. BA7A/HA7 clip 10 BA7CLIP BA7Clip L2222 VK-flex csatorna Normál Öntapadós Megnevezés Csom. egys. VK-flex csatorna, négyzetes 16x12mm 40 M5690 L2221 VK-flex csatorna, kör keresztmetszetű, Ø=22mm 40 M5691 L2222 VK-flex csatorna, kör keresztmetszetű, Ø=32mm 40 M5692 L2232 VK-flex csatorna, kör keresztmetszetű, Ø=42mm 40 M5693 L2242 A müszaki változtatás jogát fenntartjuk 23

24 Hager Kft Kaposvár Guba Sándor u. 87. Hager Üzletág 1044 Budapest, Ezred u Telefon: Telefax: HU0270
