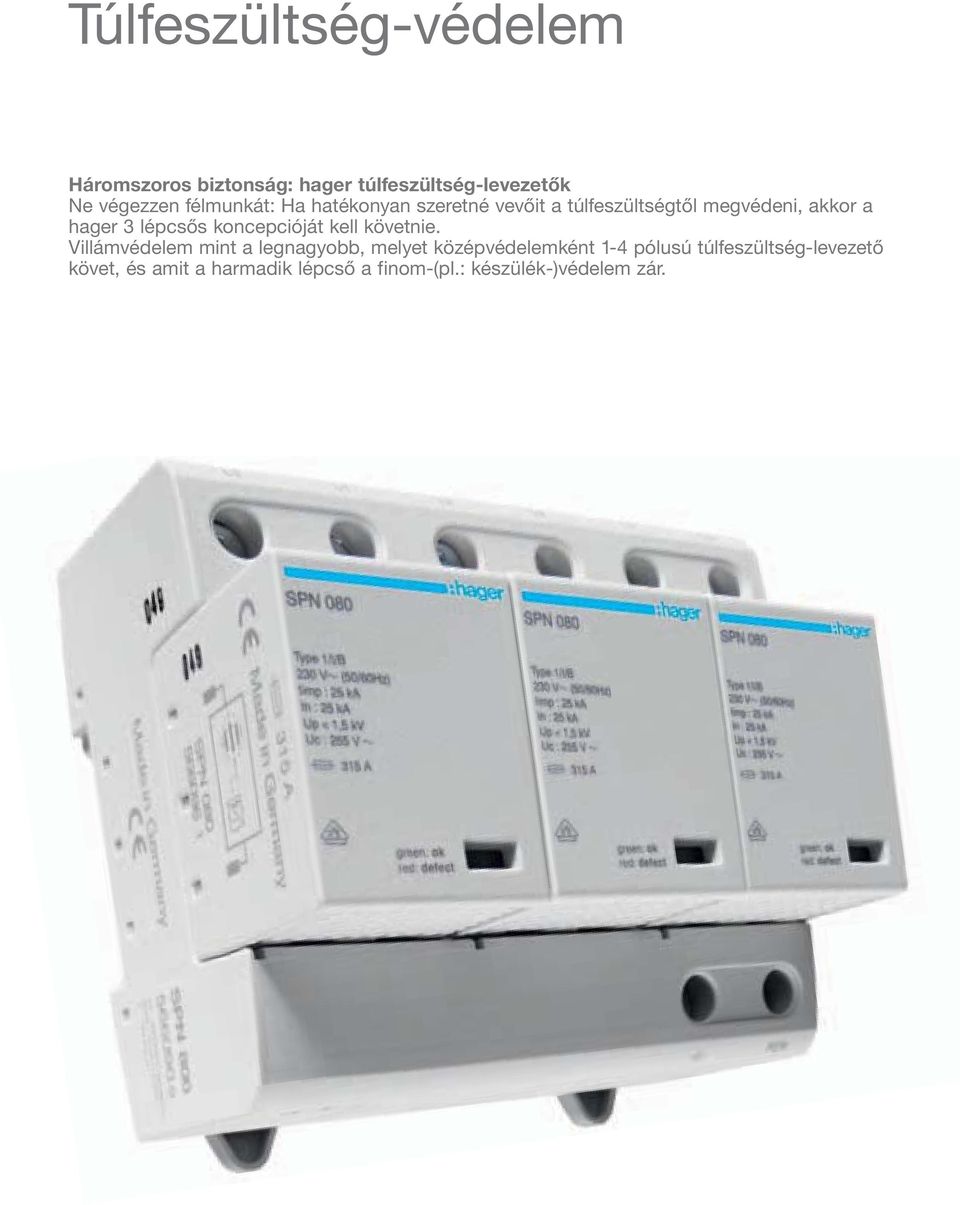

1 Túlfeszültség-védelem Háromszoros biztonság: hager túlfeszültség-levezetők Ne végezzen félmunkát: Ha hatékonyan szeretné vevőit a túlfeszültségtől megvédeni, akkor a hager 3 lépcsős koncepcióját kell követnie. Villámvédelem mint a legnagyobb, melyet középvédelemként 1-4 pólusú túlfeszültség-levezető követ, és amit a harmadik lépcső a finom-(pl.: készülék-)védelem zár.

2 Kombinált túlfeszültség-levezető, 1. fokozat (B+ oszt.) 242 Villámáram-levezető, 1. fokozat (B oszt.) 243 Túlfeszültség-levezető, 2. fokozat ( oszt.) 244 Túlfeszültség-levezető, 3. fokozat ( oszt.) 245 Túlfeszültségvédelem

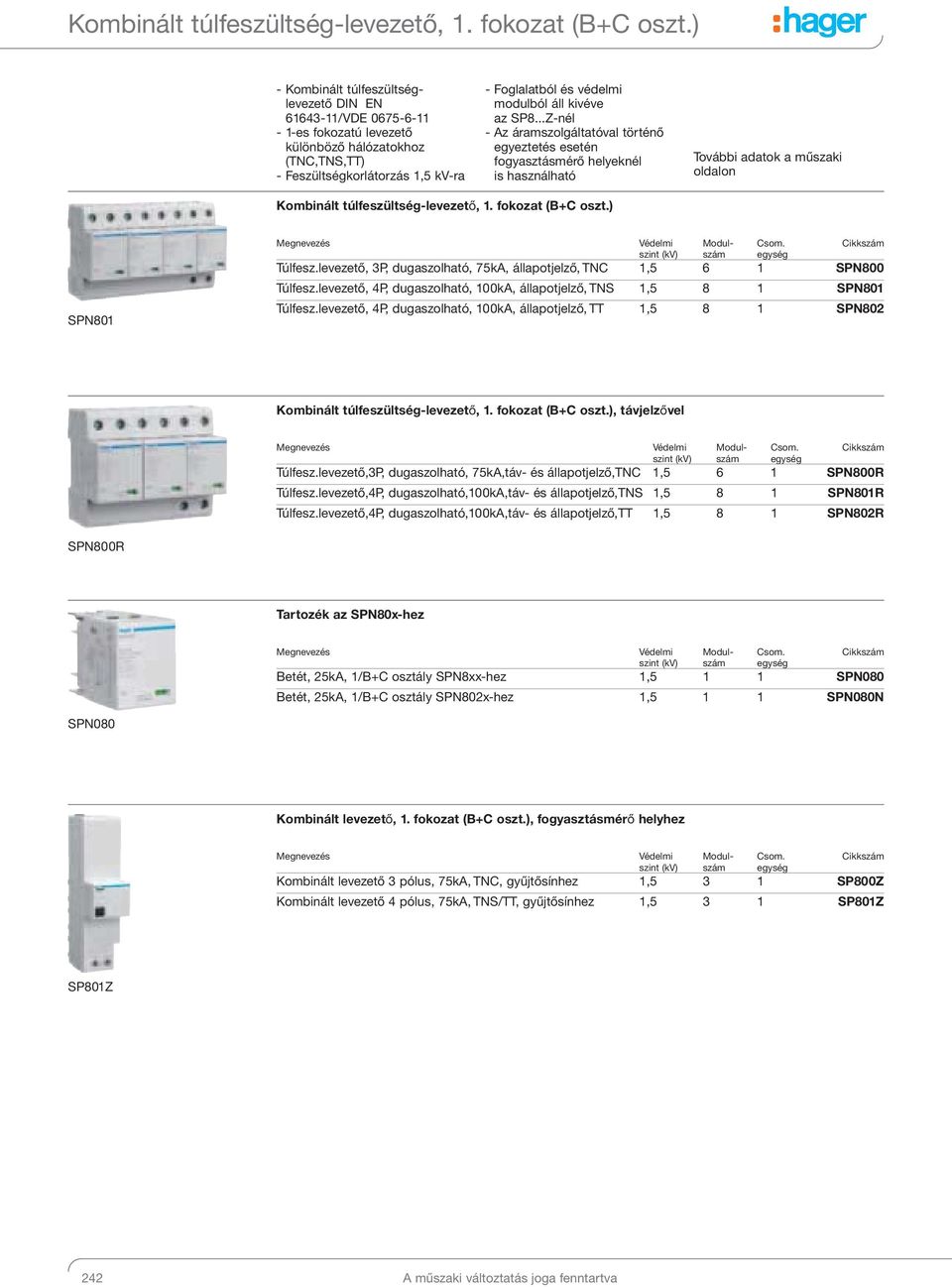

3 Kombinált túlfeszültség-levezető, 1. fokozat (B+ oszt.) - Kombinált túlfeszültséglevezető IN EN /VE es fokozatú levezető különböző hálózatokhoz (TN,TNS,TT) - Feszültségkorlátorzás 1,5 kv-ra - Foglalatból és védelmi modulból áll kivéve az SP8...Z-nél - Az áramszolgáltatóval történő egyeztetés esetén fogyasztásmérő helyeknél is használható További adatok a műszaki oldalon Kombinált túlfeszültség-levezető, 1. fokozat (B+ oszt.) SPN801 Kombinált túlfeszültség-levezető, 1. fokozat (B+ oszt.), távjelzővel SPN800R Tartozék az SPN80x-hez SPN080 Kombinált levezető, 1. fokozat (B+ oszt.), fogyasztásmérő helyhez Védelmi Modulszám som. ikkszám Túlfesz.levezető, 3P, dugaszolható, 75kA, állapotjelző, TN 1,5 6 1 SPN800 Túlfesz.levezető, 4P, dugaszolható, 100kA, állapotjelző, TNS 1,5 8 1 SPN801 Túlfesz.levezető, 4P, dugaszolható, 100kA, állapotjelző, TT 1,5 8 1 SPN802 Védelmi Modulszám som. ikkszám Túlfesz.levezető,3P, dugaszolható, 75kA,táv- és állapotjelző,tn 1,5 6 1 SPN800R Túlfesz.levezető,4P, dugaszolható,100ka,táv- és állapotjelző,tns 1,5 8 1 SPN801R Túlfesz.levezető,4P, dugaszolható,100ka,táv- és állapotjelző,tt 1,5 8 1 SPN802R Védelmi Modulszám som. ikkszám Betét, 25kA, 1/B+ osztály SPN8xx-hez 1,5 1 1 SPN080 Betét, 25kA, 1/B+ osztály SPN802x-hez 1,5 1 1 SPN080N Védelmi Modulszám som. ikkszám Kombinált levezető 3 pólus, 75kA, TN, gyűjtősínhez 1,5 3 1 SP800Z Kombinált levezető 4 pólus, 75kA, TNS/TT, gyűjtősínhez 1,5 3 1 SP801Z SP801Z 242 A műszaki változtatás joga fenntartva

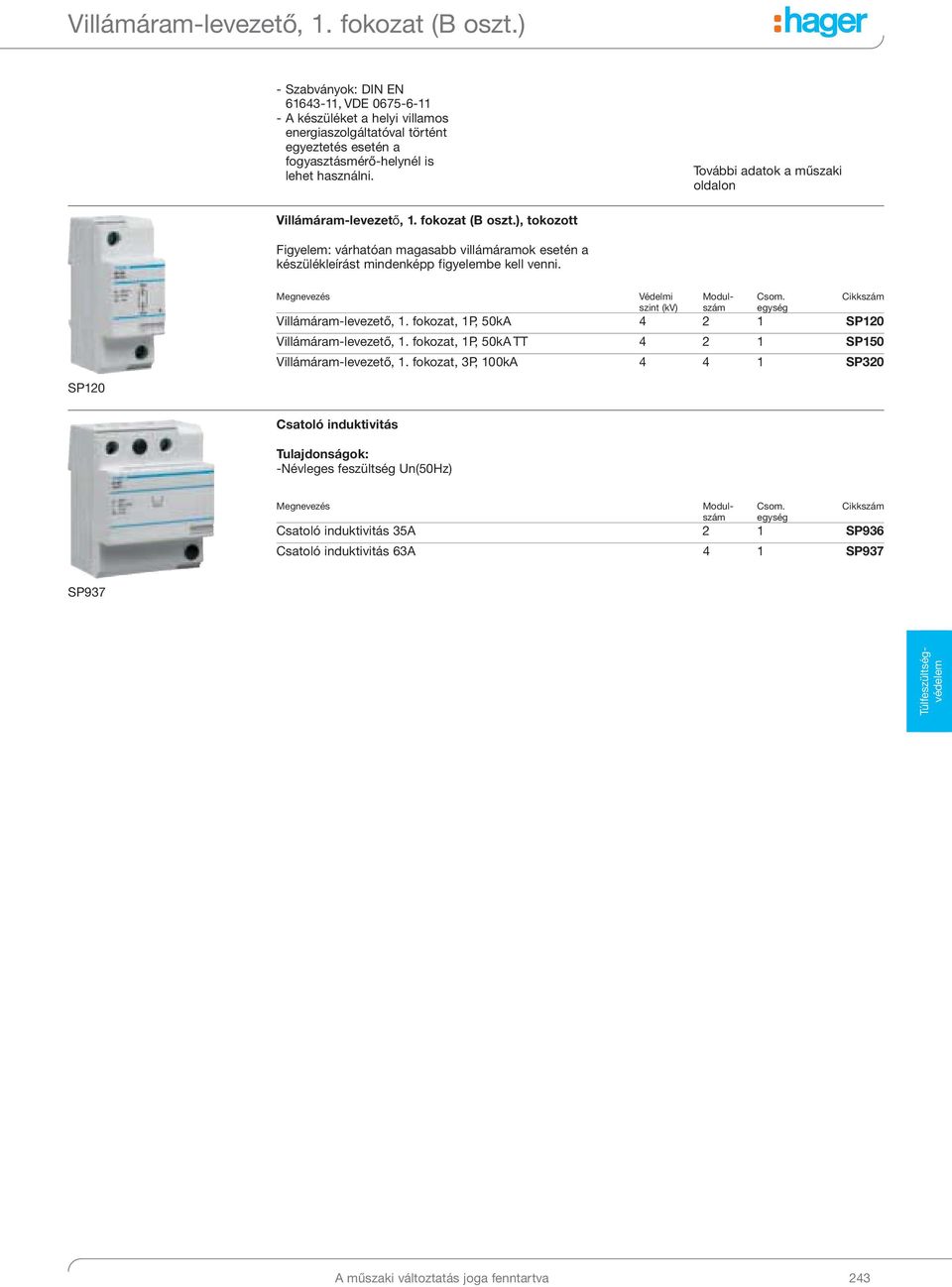

4 Villámáram-levezető, 1. fokozat (B oszt.) - Szabványok: IN EN , VE A készüléket a helyi villamos energiaszolgáltatóval történt egyeztetés esetén a fogyasztásmérő-helynél is lehet használni. További adatok a műszaki oldalon Villámáram-levezető, 1. fokozat (B oszt.), tokozott Figyelem: várhatóan magasabb villámáramok esetén a készülékleírást mindenképp figyelembe kell venni. SP120 satoló induktivitás Tulajdonságok: -Névleges feszültség Un(50Hz) Túlfeszültségvédelem Védelmi Modulszám som. ikkszám Villámáram-levezető, 1. fokozat, 1P, 50kA SP120 Villámáram-levezető, 1. fokozat, 1P, 50kA TT SP150 Villámáram-levezető, 1. fokozat, 3P, 100kA SP320 Modulszám som. ikkszám satoló induktivitás 35A 2 1 SP936 satoló induktivitás 63A 4 1 SP937 SP937 A műszaki változtatás joga fenntartva 243

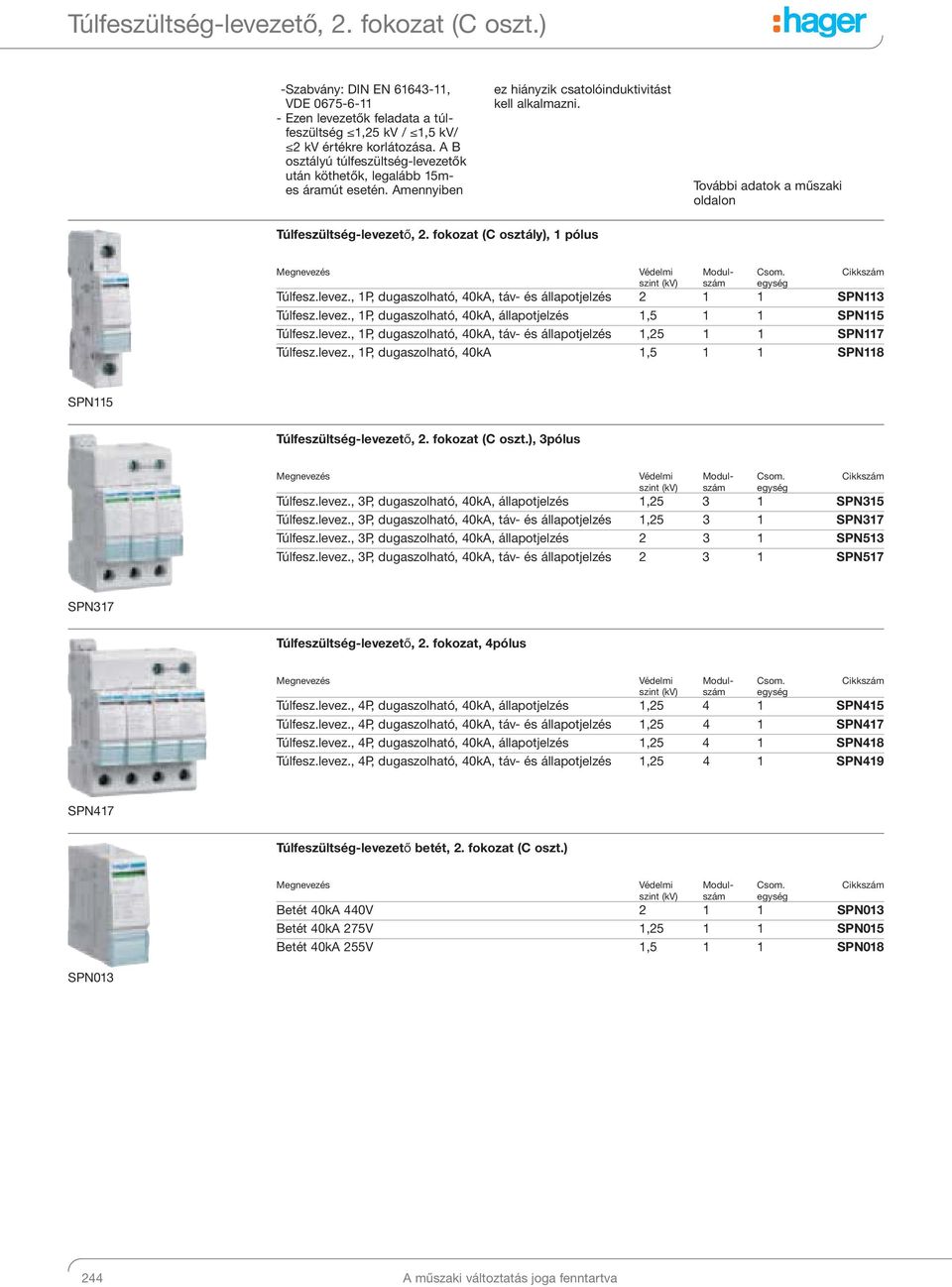

5 Túlfeszültség-levezető, 2. fokozat ( oszt.) -Szabvány: IN EN , VE Ezen levezetők feladata a túlfeszültség 1,25 kv / 1,5 kv/ 2 kv értékre korlátozása. A B osztályú túlfeszültség-levezetők után köthetők, legalább 15mes áramút esetén. Amennyiben ez hiányzik csatolóinduktivitást kell alkalmazni. További adatok a műszaki oldalon Túlfeszültség-levezető, 2. fokozat ( osztály), 1 pólus Védelmi som. ikkszám Túlfesz.levez., 1P, dugaszolható, 40kA, táv- és állapotjelzés SPN113 Túlfesz.levez., 1P, dugaszolható, 40kA, állapotjelzés 1,5 1 1 SPN115 Túlfesz.levez., 1P, dugaszolható, 40kA, táv- és állapotjelzés 1, SPN117 Túlfesz.levez., 1P, dugaszolható, 40kA 1,5 1 1 SPN118 SPN115 Túlfeszültség-levezető, 2. fokozat ( oszt.), 3pólus Védelmi som. ikkszám Túlfesz.levez., 3P, dugaszolható, 40kA, állapotjelzés 1, SPN315 Túlfesz.levez., 3P, dugaszolható, 40kA, táv- és állapotjelzés 1, SPN317 Túlfesz.levez., 3P, dugaszolható, 40kA, állapotjelzés SPN513 Túlfesz.levez., 3P, dugaszolható, 40kA, táv- és állapotjelzés SPN517 SPN317 Túlfeszültség-levezető, 2. fokozat, 4pólus Védelmi som. ikkszám Túlfesz.levez., 4P, dugaszolható, 40kA, állapotjelzés 1, SPN415 Túlfesz.levez., 4P, dugaszolható, 40kA, táv- és állapotjelzés 1, SPN417 Túlfesz.levez., 4P, dugaszolható, 40kA, állapotjelzés 1, SPN418 Túlfesz.levez., 4P, dugaszolható, 40kA, táv- és állapotjelzés 1, SPN419 SPN417 Túlfeszültség-levezető betét, 2. fokozat ( oszt.) Védelmi Modulszám Modulszám Modulszám Modulszám som. ikkszám Betét 40kA 440V SPN013 Betét 40kA 275V 1, SPN015 Betét 40kA 255V 1,5 1 1 SPN018 SPN A műszaki változtatás joga fenntartva

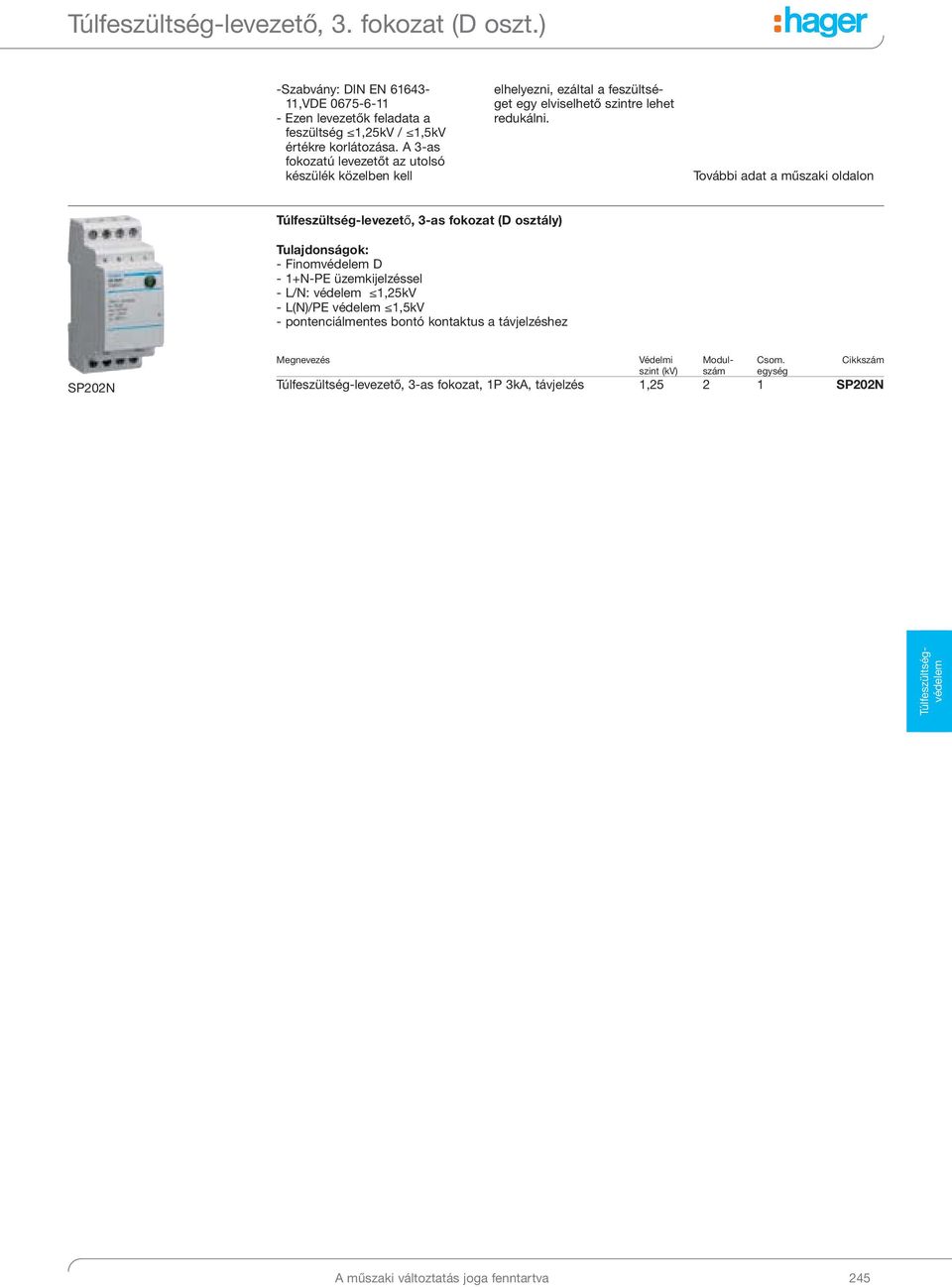

6 Túlfeszültség-levezető, 3. fokozat ( oszt.) -Szabvány: IN EN ,VE Ezen levezetők feladata a feszültség 1,25kV / 1,5kV értékre korlátozása. A 3-as fokozatú levezetőt az utolsó készülék közelben kell elhelyezni, ezáltal a feszültséget egy elviselhető szintre lehet redukálni. További adat a műszaki oldalon Túlfeszültség-levezető, 3-as fokozat ( osztály) Tulajdonságok: - Finomvédelem - 1+N-PE üzemkijelzéssel - L/N: védelem 1,25kV - L(N)/PE védelem 1,5kV - pontenciálmentes bontó kontaktus a távjelzéshez SP202N Védelmi Modulszám som. ikkszám Túlfeszültség-levezető, 3-as fokozat, 1P 3kA, távjelzés 1, SP202N Túlfeszültségvédelem A műszaki változtatás joga fenntartva 245

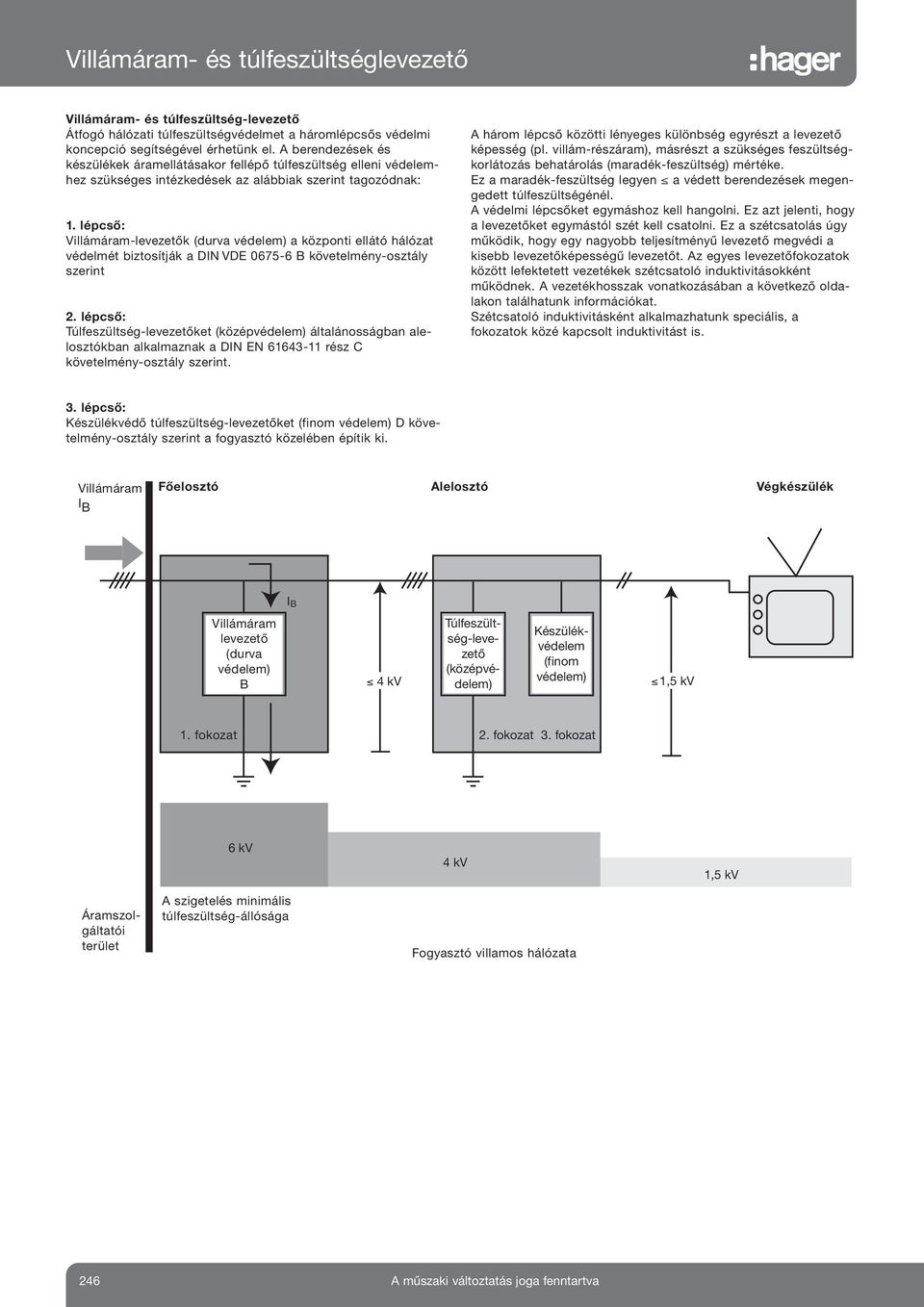

7 Villámáram- és túlfeszültséglevezető Villámáram- és túlfeszültség-levezető Átfogó hálózati túlfeszültségvédelmet a háromlépcsős védelmi koncepció segítségével érhetünk el. A berendezések és készülékek áramellátásakor fellépő túlfeszültség elleni védelemhez szükséges intézkedések az alábbiak szerint tagozódnak: 1. lépcső: Villámáram-levezetők (durva védelem) a központi ellátó hálózat védelmét biztosítják a IN VE B követelmény-osztály szerint 2. lépcső: Túlfeszültség-levezetőket (középvédelem) általánosságban alelosztókban alkalmaznak a IN EN rész követelmény-osztály szerint. A három lépcső közötti lényeges különbség egyrészt a levezető képesség (pl. villám-részáram), másrészt a szükséges feszültségkorlátozás behatárolás (maradék-feszültség) mértéke. Ez a maradék-feszültség legyen a védett berendezések megengedett túlfeszültségénél. A védelmi lépcsőket egymáshoz kell hangolni. Ez azt jelenti, hogy a levezetőket egymástól szét kell csatolni. Ez a szétcsatolás úgy működik, hogy egy nagyobb teljesítményű levezető megvédi a kisebb levezetőképességű levezetőt. Az egyes levezetőfokozatok között lefektetett vezetékek szétcsatoló induktivitásokként működnek. A vezetékhosszak vonatkozásában a következő oldalakon találhatunk információkat. Szétcsatoló induktivitásként alkalmazhatunk speciális, a fokozatok közé kapcsolt induktivitást is. 3. lépcső: Készülékvédő túlfeszültség-levezetőket (finom védelem) követelmény-osztály szerint a fogyasztó közelében építik ki. Villámáram Piksevool I B I B Főelosztó Peajaotuskilp Alelosztó Madalama taseme jaotuskilp Végkészülék Piirseade I B Piksevoolu- Villámáram maandus- lüliti (durva (esmane levezető védelem) kaitse) B 4 kv Túlfeszült- Liigpinge ség-leve- zető kaitse (keskmise (középvédelem) taseme kaitse) Készülékvédelem Seadmete kaitse (finom (sihtkaitse) védelem) 1,5 kv 1. fokozat 1 tase 2. 2 tase fokozat 3. 3 fokozat tase 6 kv 4 kv 1,5 kv Hoolitsevad elektrivoolu Áramszolgáltatói tarnivad ettevõtted terület Minimaalne A szigetelés isolatsiooni minimális liigpingekindlus túlfeszültség-állósága Fogyasztó Kliendi villamos oma hálózata seade 246 A műszaki változtatás joga fenntartva

8 Villám- és túlfeszültség-levezető Villámáram-és túlfeszültség-levezetők szerelése létesítményekben Villám- és túlfeszültség-levezető szerelését csak arra kiképzett szakember kivitelezheti, emellett az ide vonatkozó biztonsági előírásokat és szabályokat figyelembe kell venni és be kell tartani. Ügyelni kell arra, hogy a berendezés üzemi feszültsége a levezető ill. a védő csatlakozó névleges feszültségét ne lépje túl. Fontos szerelési tanácsok A hatásos túlfeszültség-védelem előfeltétele a megfelelően kialakított potenciálkiegyenlítés és kis impedanciájú földelési rendszer; Hogy a vezetékek mentén kialakuló feszültségesést elkerüljük, a vezeték-összekötéseket (a fázisvezetők és a levezető, valamint a levezető és a potenciálkiegyenlítő sín között a lehető legrövidebbre kell választani. A villámáram-levezetőket (durva védelem) az épület fő betáplálási pontjának közelében kell elhelyezni. A túlfeszültség-levezetők (középvédelem) pedig az alelosztókban kerülnek elhelyezésre. Az egyes levezetők között bizonyos minimális vezetékhosszakra van szükség: A különböző védelmi fokozatok között lefektetett vezetékek szétcsatoló induktivitásokként hatnak. Általánosságban a villámáram-levezető (durva védelem) és a túlfeszültség-levezető (középvédelem) közötti vezetékszakasz akkor működik szétcsatoló induktivitásként, ha az legalább 15 m, a kombi levezető esetében erre nincs szükség. Ha ez a minimális vezetékhossz a villámáram-levezető és a túlfeszültség-levezető közötti nem alakítható ki, akkor mesterséges induktivitást, SP936 / SP937 kell a levezetők közé beiktatni. Villámáram levezető (durva védelem) Túlfeszültség-levezető (középvédelem) Készülék-védelem (finom védelem) levezető levezető levezető B Szerelési példák Levezető kombináció Főelosztó 1. alelosztó 2. alelosztó Végkészülék Vezetékhossz Vezetékhossz Villámáram-levezető (durva védelem) B TV-készülék 15 m B + Túlfeszültséglevezető (középvédelem) + Készülék-védelem (finom védelem) Villámáram-levezető (durva védelem) B B B Li* Li* B B HIFI P Mosógép Szárítógép Hűtő 15 m tetszőleges 15 m tetszőleges Túlfeszültségvédelem + Túlfeszültséglevezető (középvédelem) B Li* Túlfeszültséglevezető (középvédelem) tetszőleges + Készülék-védelem (finom védelem) tetszőleges Túlfeszültséglevezető (középvédelem) A szigetelés minimális túlfeszültségállósága 6 kv 4 kv 1,5 kv *Li = leválasztó induktivitás A műszaki változtatás joga fenntartva 247

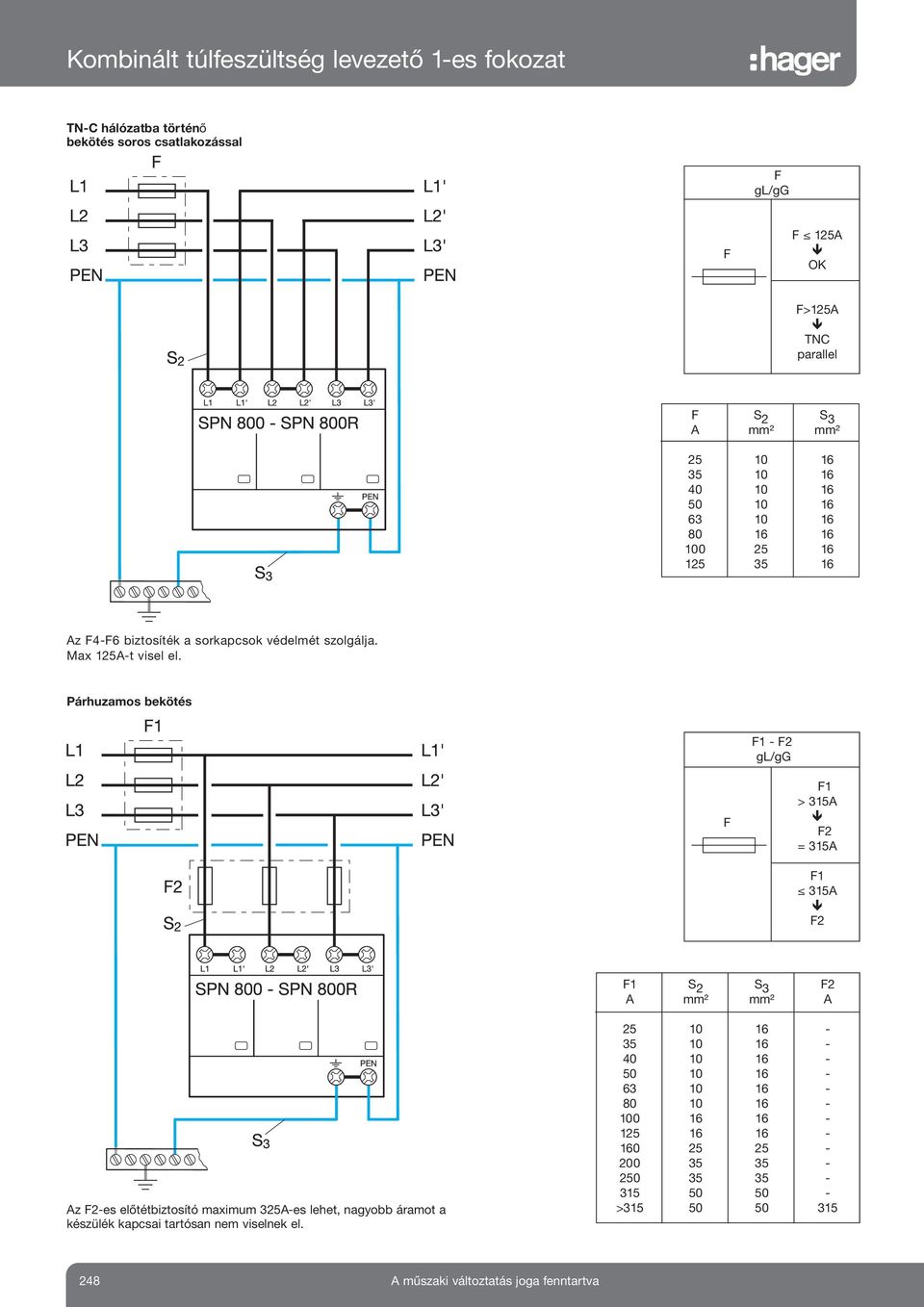

9 Kombinált túlfeszültség levezető 1-es fokozat TN- hálózatba történő bekötés soros csatlakozással F gl/gg F F 125A OK F>125A TN parallel F S 2 S 3 A mm² mm² Az F4-F6 biztosíték a sorkapcsok védelmét szolgálja. Max 125A-t visel el. Párhuzamos bekötés F1 - F2 gl/gg F F1 > 315A F2 = 315A F1 315A F2 F1 S 2 S 3 F2 A mm² mm² A Az F2-es előtétbiztosító maximum 325A-es lehet, nagyobb áramot a készülék kapcsai tartósan nem viselnek el > A műszaki változtatás joga fenntartva

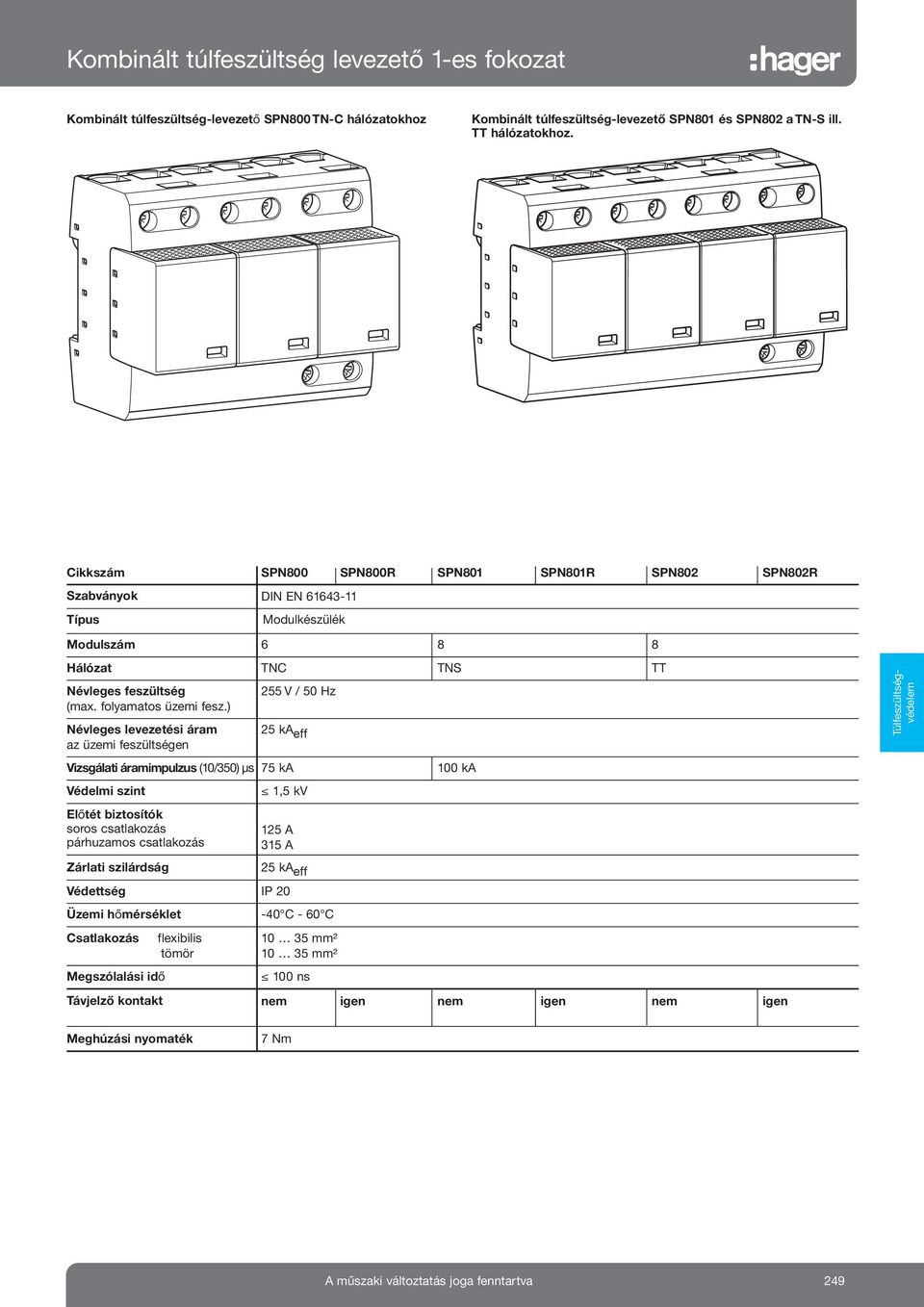

10 Kombinált túlfeszültség levezető 1-es fokozat Kombinált túlfeszültség-levezető SPN800 TN- hálózatokhoz Kombinált túlfeszültség-levezető SPN801 és SPN802 a TN-S ill. TT hálózatokhoz. ikkszám SPN800 SPN800R SPN801 SPN801R SPN802 SPN802R Szabványok IN EN Típus Modulkészülék Modulszám Hálózat Névleges feszültség (max. folyamatos üzemi fesz.) TN 255 V / 50 Hz Névleges levezetési áram 25 ka eff az üzemi feszültségen Vizsgálati áramimpulzus (10/350) μs 75 ka Védelmi szint 1,5 kv Előtét biztosítók soros csatlakozás párhuzamos csatlakozás 125 A 315 A Zárlati szilárdság 25 ka eff Védettség IP 20 Üzemi hőmérséklet satlakozás flexibilis tömör mm² mm² Megszólalási idő 100 ns Távjelző kontakt nem TNS 100 ka igen nem igen nem igen TT Túlfeszültségvédelem Meghúzási nyomaték 7 Nm A műszaki változtatás joga fenntartva 249

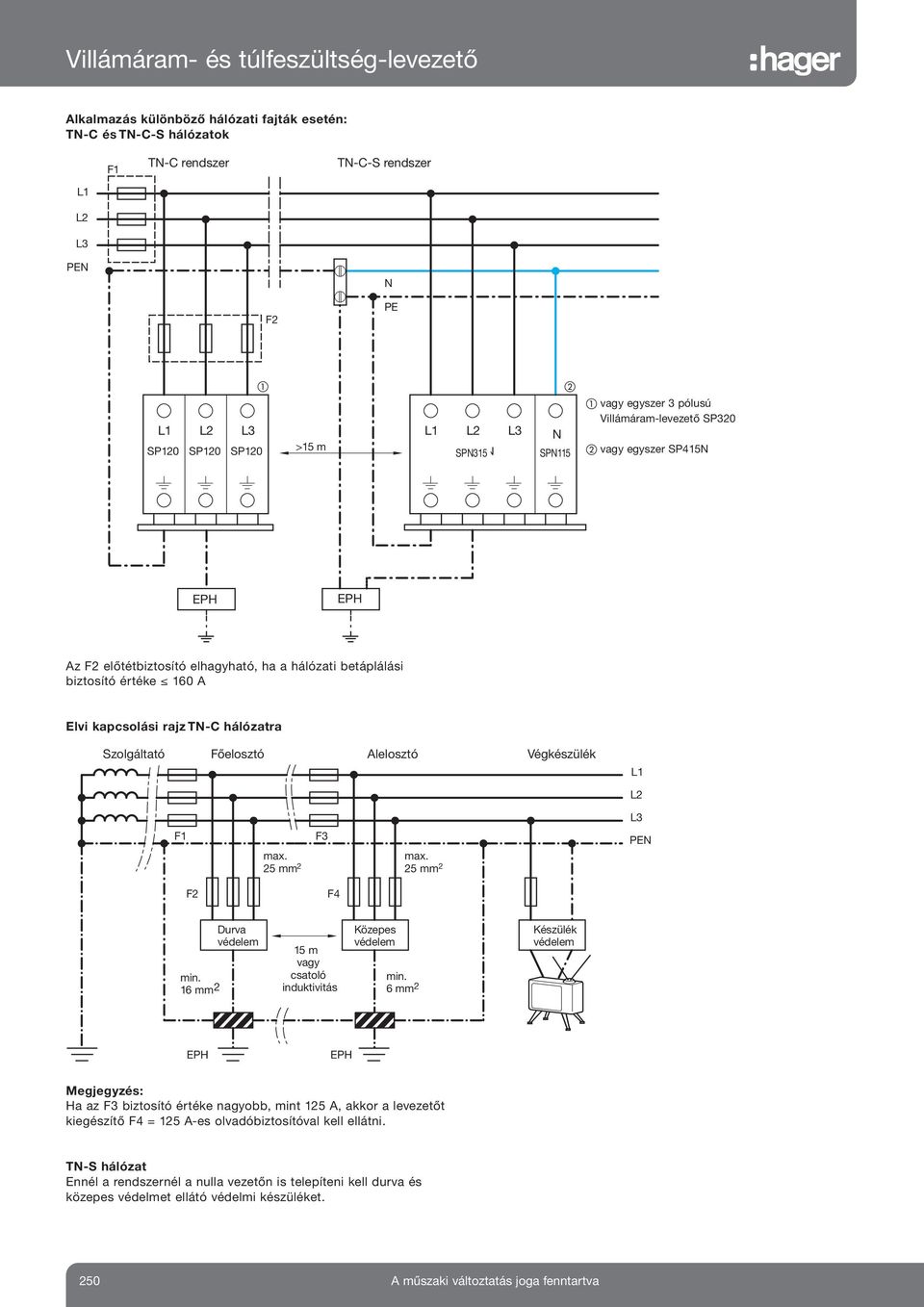

11 Villámáram- és túlfeszültség-levezető Alkalmazás különböző hálózati fajták esetén: TN- és TN--S hálózatok F1 TN- rendszer TN--S rendszer PEN N F2 PE SP120 SP120 SP120 >15 m SP315N SPN315 N SP115N SPN115 vagy egyszer 3 pólusú Villámáram-levezető SP320 vagy egyszer SP415N EPH PAS EPH PAS Az F2 előtétbiztosító elhagyható, ha a hálózati betáplálási biztosító értéke 160 A Elvi kapcsolási rajz TN- hálózatra Szolgáltató Főelosztó Alelosztó Végkészülék F1 max. 25 mm 2 F3 max. 25 mm 2 PEN F2 F4 min. 16 mm 2 urva védelem 15 m vagy csatoló induktivitás Közepes védelem min. 6 mm 2 Készülék védelem EPH EPH Megjegyzés: Ha az F3 biztosító értéke nagyobb, mint 125 A, akkor a levezetőt kiegészítő F4 = 125 A-es olvadóbiztosítóval kell ellátni. TN-S hálózat Ennél a rendszernél a nulla vezetőn is telepíteni kell durva és közepes védelmet ellátó védelmi készüléket. 250 A műszaki változtatás joga fenntartva

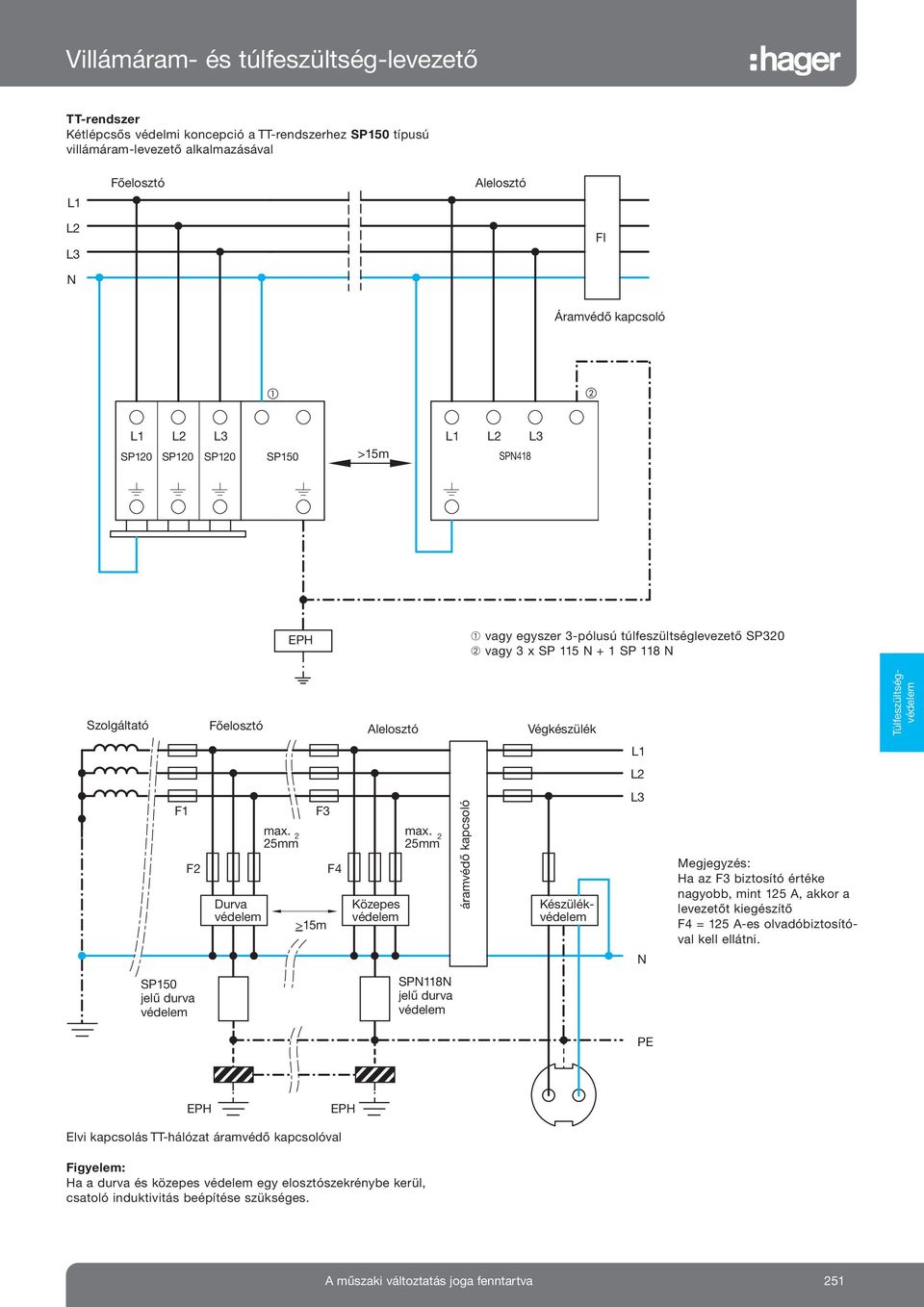

12 áramvédő kapcsoló Villámáram- és túlfeszültség-levezető TT-rendszer Kétlépcsős védelmi koncepció a TT-rendszerhez SP150 típusú villámáram-levezető alkalmazásával Főelosztó Alelosztó FI N Áramvédő kapcsoló SP120 SP120 SP120 SP150 >15m SP418N SPN418 EPH PAS ➀ vagy egyszer 3-pólusú túlfeszültséglevezető SP320 ➁ vagy 3 x SP 115 N + 1 SP 118 N Szolgáltató EVU Főelosztó Alelosztó Végkészülék Túlfeszültségvédelem F1 F2 urva védelem max. 25mm 2 F3 >15m F4 Közepes védelem max. 25mm 2 Készülékvédelem N Megjegyzés: Ha az F3 biztosító értéke nagyobb, mint 125 A, akkor a levezetőt kiegészítő F4 = 125 A-es olvadóbiztosítóval kell ellátni. SP150 jelű durva védelem SPN118N jelű durva védelem PE EPH EPH Elvi kapcsolás TT-hálózat áramvédő kapcsolóval Figyelem: Ha a durva és közepes védelem egy elosztószekrénybe kerül, csatoló induktivitás beépítése szükséges. A műszaki változtatás joga fenntartva 251

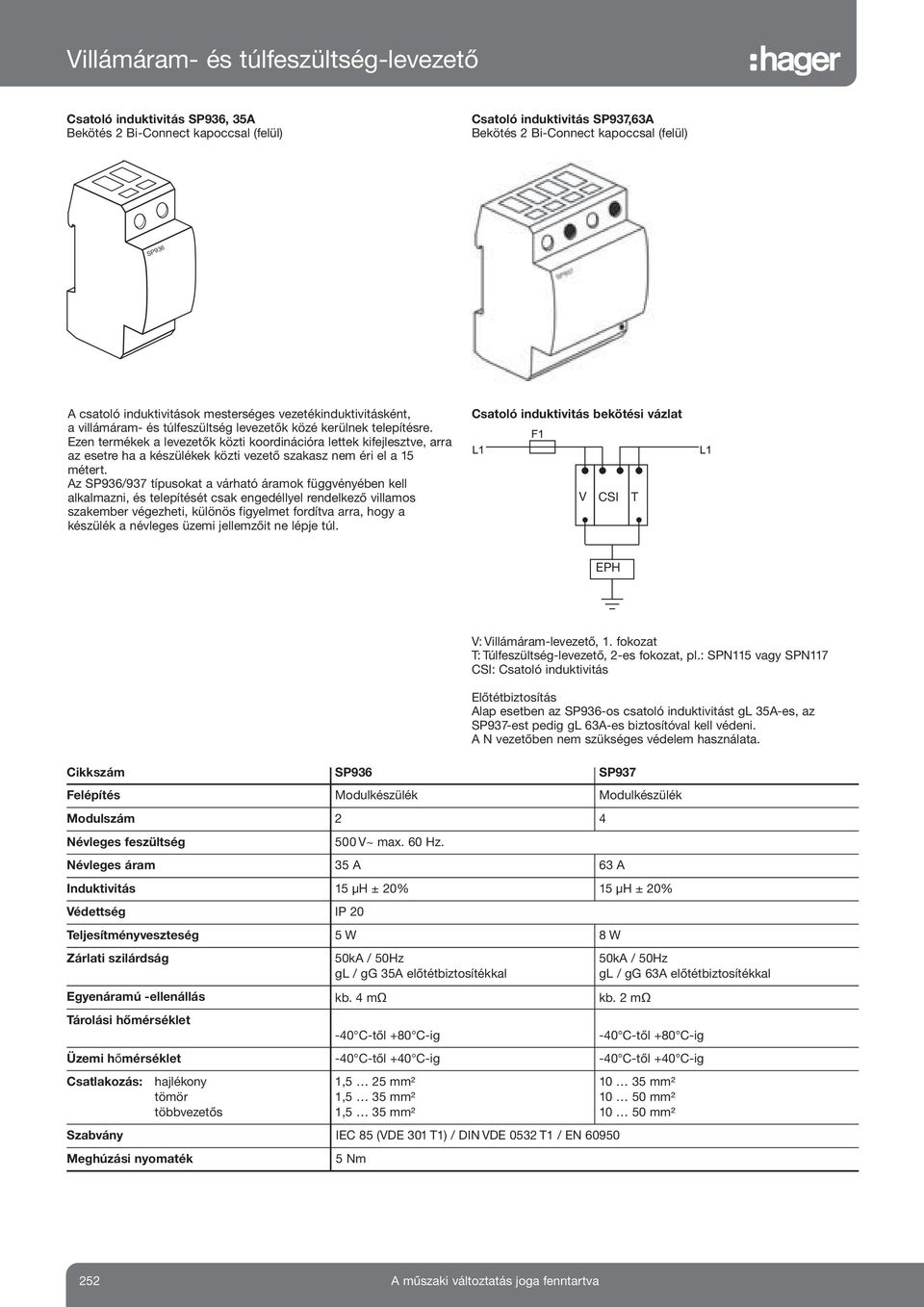

13 Villámáram- és túlfeszültség-levezető satoló induktivitás SP936, 35A Bekötés 2 Bi-onnect kapoccsal (felül) satoló induktivitás SP937,63A Bekötés 2 Bi-onnect kapoccsal (felül) SP936 A csatoló induktivitások mesterséges vezetékinduktivitásként, a villámáram- és túlfeszültség levezetők közé kerülnek telepítésre. Ezen termékek a levezetők közti koordinációra lettek kifejlesztve, arra az esetre ha a készülékek közti vezető szakasz nem éri el a 15 métert. Az SP936/937 típusokat a várható áramok függvényében kell alkalmazni, és telepítését csak engedéllyel rendelkező villamos szakember végezheti, különös figyelmet fordítva arra, hogy a készülék a névleges üzemi jellemzőit ne lépje túl. satoló induktivitás bekötési vázlat V SI T EPH V: Villámáram-levezető, 1. fokozat T: Túlfeszültség-levezető, 2-es fokozat, pl.: SPN115 vagy SPN117 SI: satoló induktivitás Előtétbiztosítás Alap esetben az SP936-os csatoló induktivitást gl 35A-es, az SP937-est pedig gl 63A-es biztosítóval kell védeni. A N vezetőben nem szükséges védelem használata. ikkszám SP936 SP937 Felépítés Modulkészülék Modulkészülék Modulszám 2 4 Névleges feszültség 500 V~ max. 60 Hz. Névleges áram 35 A 63 A Induktivitás 15 μh ± 20% 15 μh ± 20% Védettség IP 20 Teljesítményveszteség 5 W 8 W Zárlati szilárdság 50kA / 50Hz gl / gg 35A előtétbiztosítékkal 50kA / 50Hz gl / gg 63A előtétbiztosítékkal Egyenáramú -ellenállás kb. 4 mω kb. 2 mω Tárolási hőmérséklet -40 -től +80 -ig -40 -től +80 -ig Üzemi hőmérséklet -40 -től +40 -ig -40 -től +40 -ig satlakozás: hajlékony tömör többvezetős 1,5 25 mm² 1,5 35 mm² 1,5 35 mm² Szabvány IE 85 (VE 301 T1) / IN VE 0532 T1 / EN Meghúzási nyomaték 5 Nm mm² mm² mm² 252 A műszaki változtatás joga fenntartva

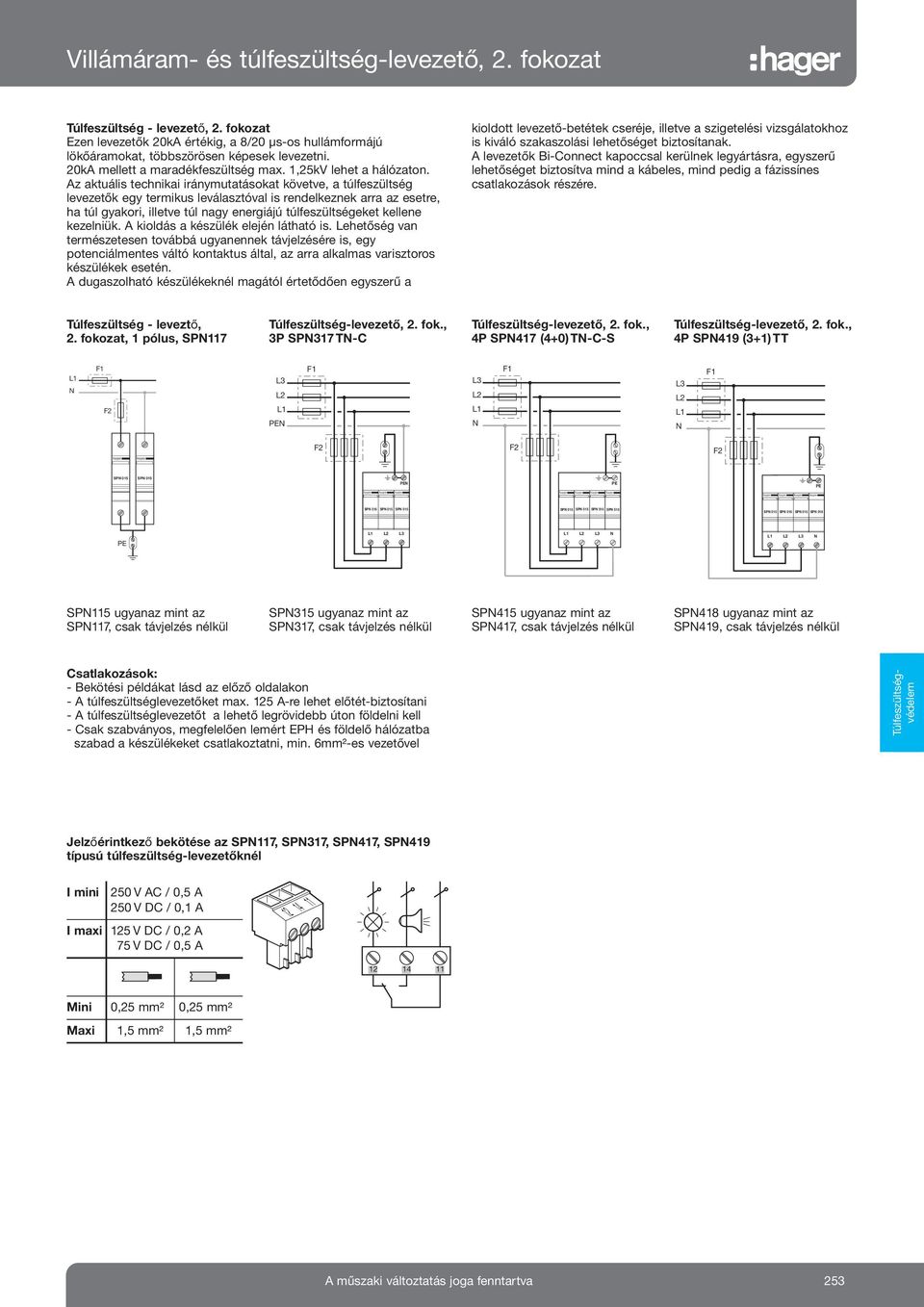

14 Villámáram- és túlfeszültség-levezető, 2. fokozat Túlfeszültség - levezető, 2. fokozat Ezen levezetők 20kA értékig, a 8/20 μs-os hullámformájú lökőáramokat, többszörösen képesek levezetni. 20kA mellett a maradékfeszültség max. 1,25kV lehet a hálózaton. Az aktuális technikai iránymutatásokat követve, a túlfeszültség levezetők egy termikus leválasztóval is rendelkeznek arra az esetre, ha túl gyakori, illetve túl nagy energiájú túlfeszültségeket kellene kezelniük. A kioldás a készülék elején látható is. Lehetőség van természetesen továbbá ugyanennek távjelzésére is, egy potenciálmentes váltó kontaktus által, az arra alkalmas varisztoros készülékek esetén. A dugaszolható készülékeknél magától értetődően egyszerű a kioldott levezető-betétek cseréje, illetve a szigetelési vizsgálatokhoz is kiváló szakaszolási lehetőséget biztosítanak. A levezetők Bi-onnect kapoccsal kerülnek legyártásra, egyszerű lehetőséget biztosítva mind a kábeles, mind pedig a fázissínes csatlakozások részére. Túlfeszültség - leveztő, 2. fokozat, 1 pólus, SPN117 Túlfeszültség-levezető, 2. fok., 3P SPN317 TN- Túlfeszültség-levezető, 2. fok., 4P SPN417 (4+0) TN--S Túlfeszültség-levezető, 2. fok., 4P SPN419 (3+1) TT N F1 F2 PEN F1 N F1 N F1 F2 F2 F2 SPN 015 SPN 015 PEN PE PE SPN 015 SPN 015 SPN 015 SPN 015 SPN 015 SPN 015 SPN 015 SPN 015 SPN 015 SPN 015 SPN 018 PE N N SPN115 ugyanaz mint az SPN117, csak távjelzés nélkül SPN315 ugyanaz mint az SPN317, csak távjelzés nélkül SPN415 ugyanaz mint az SPN417, csak távjelzés nélkül SPN418 ugyanaz mint az SPN419, csak távjelzés nélkül satlakozások: - Bekötési példákat lásd az előző oldalakon - A túlfeszültséglevezetőket max. 125 A-re lehet előtét-biztosítani - A túlfeszültséglevezetőt a lehető legrövidebb úton földelni kell - sak szabványos, megfelelően lemért EPH és földelő hálózatba szabad a készülékeket csatlakoztatni, min. 6mm²-es vezetővel Túlfeszültségvédelem Jelzőérintkező bekötése az SPN117, SPN317, SPN417, SPN419 típusú túlfeszültség-levezetőknél I mini I maxi 250 V A / 0,5 A 250 V / 0,1 A 125 V / 0,2 A 75 V / 0,5 A Mini 0,25 mm² 0,25 mm² Maxi 1,5 mm² 1,5 mm² A műszaki változtatás joga fenntartva 253

15 Villámáram-és túlfeszültség-levezetők Műszaki adatok Túlfeszültség-levezető betétek, 2. fokozat (B oszt.) ikkszám SPN013 SPN015 SPN018 Szabványok IN VE , EN Modulszám 1 PLE Névleges feszültség 400 V~ 230 V~ Üzemi feszültség 440 V~ 275 V~ Levezető képesség I n (8/20 μs) 15 ka 15 ka Levezető képesség I max (8/20 μs) 40 ka 40 ka Védelmi szint U p 2,25 kv 1,5 kv Max előtétbiztosító 125 A gl / gg 125 A gl / gg Műszaki megoldás Varisztoros levezető Varisztoros levezető Használható aljzatok SPN113, SPN513, SPN517 SPN115, SPN117, SPN315, SPN317, SPN415, SPN417, SPN418, SPN418 Környezeti hőmérséklet Tárolási Üzemi -40 -tól +80 -ig -40 -tól +80 -ig 230 V~ 255 V~ 20 ka 30 ka 1,5 kv Gáztöltésű levezető SPN118, SPN418, SPN419 Túlfeszültség-levezetők, 2. fokozat ikkszám SPN113 SPN115 SPN117 SPN118 SPN315 SPN317 SPN513 SPN517 SPN415 SPN417 SPN418 SPN419 Szállítási állapot 1 x 1 x 1 x 1 x 3 x 3 x 3 x 3 x 4 x 4 x 3 x 3 x SPN013 SPN015 SPN018 SPN018 SPN015 SPN015 SPN013 SPN013 SPN015 SPN015 SPN015 SPN015 1 x 1 x SPN018 SPN018 Pólusszám Környezeti hőmérséklet -40 -tól +80 -ig Védettség IP 20 Jelzőérintkező Jelzőérintkező (váltó) kapcsolási teljesítmény250 V A 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A 250 V 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A 125 V 0,2 A 0,2 A 0,2 A 0,2 A 0,2 A 0,2 A 75 V 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A Jelzőérintkező csatlakoztatása sordott 0,25 mm² 0,25 mm² 0,25 mm² 0,25 mm² 0,25 mm² 0,25 mm² tömör 1,5 mm² 1,5 mm² 1,5 mm² 1,5 mm² 1,5 mm² 1,5 mm² satlakozás hajlékony tömör Meghúzási nyomaték 1,5 mm² 2,5 mm² 1,5 mm² 2,5 mm² 5 Nm Hálózat IT TN-S TN-S TT TN- TN- IT TN-S TN-S TN-S TT TT 254 A műszaki változtatás joga fenntartva

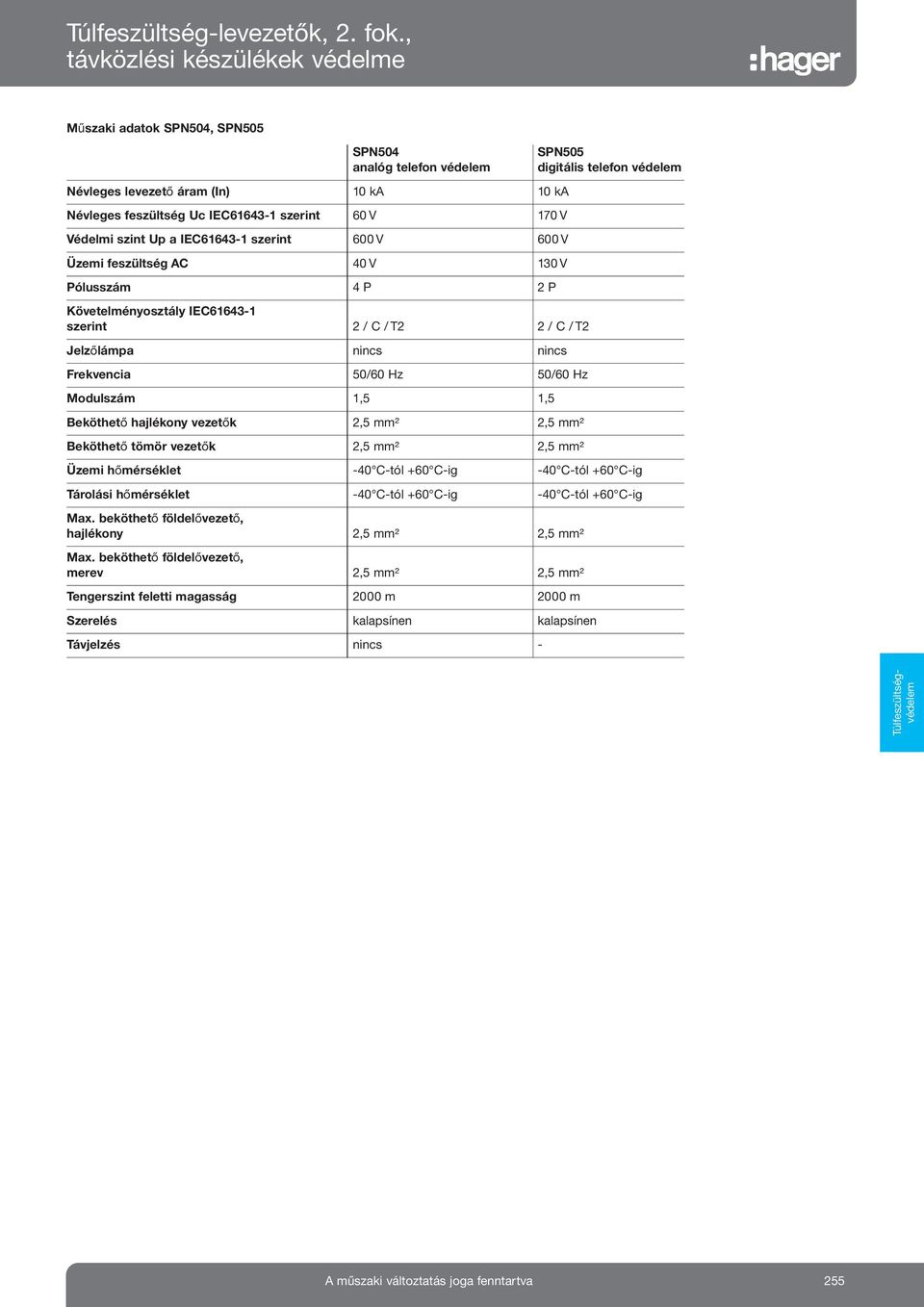

16 Túlfeszültség-levezetők, 2. fok., távközlési készülékek védelme Műszaki adatok SPN504, SPN505 SPN504 SPN505 analóg telefon védelem digitális telefon védelem Névleges levezető áram (In) 10 ka 10 ka Névleges feszültség Uc IE szerint 60 V 170 V Védelmi szint Up a IE szerint 600 V 600 V Üzemi feszültség A 40 V 130 V Pólusszám 4 P 2 P Követelményosztály IE szerint 2 / / T2 2 / / T2 Jelzőlámpa nincs nincs Frekvencia 50/60 Hz 50/60 Hz Modulszám 1,5 1,5 Beköthető hajlékony vezetők 2,5 mm² 2,5 mm² Beköthető tömör vezetők 2,5 mm² 2,5 mm² Üzemi hőmérséklet -40 -tól +60 -ig -40 -tól +60 -ig Tárolási hőmérséklet -40 -tól +60 -ig -40 -tól +60 -ig Max. beköthető földelővezető, hajlékony 2,5 mm² 2,5 mm² Max. beköthető földelővezető, merev 2,5 mm² 2,5 mm² Tengerszint feletti magasság 2000 m 2000 m Szerelés kalapsínen kalapsínen Távjelzés nincs - Túlfeszültségvédelem A műszaki változtatás joga fenntartva 255

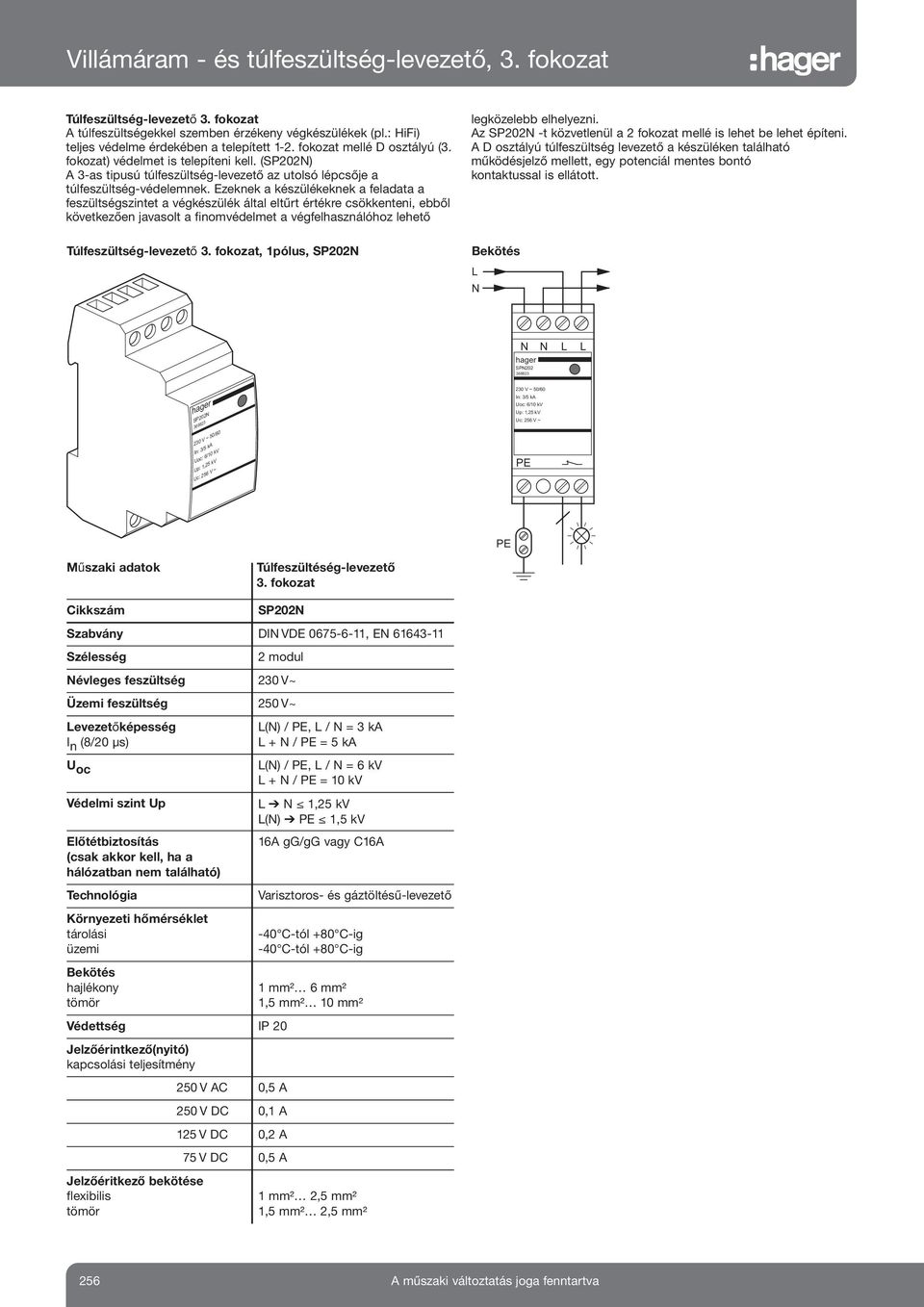

17 Villámáram - és túlfeszültség-levezető, 3. fokozat Túlfeszültség-levezető 3. fokozat A túlfeszültségekkel szemben érzékeny végkészülékek (pl.: HiFi) teljes védelme érdekében a telepített 1-2. fokozat mellé osztályú (3. fokozat) védelmet is telepíteni kell. (SP202N) A 3-as tipusú túlfeszültség-levezető az utolsó lépcsője a túlfeszültség-védelemnek. Ezeknek a készülékeknek a feladata a feszültségszintet a végkészülék által eltűrt értékre csökkenteni, ebből következően javasolt a finomvédelmet a végfelhasználóhoz lehető Túlfeszültség-levezető 3. fokozat, 1pólus, SP202N legközelebb elhelyezni. Az SP202N -t közvetlenül a 2 fokozat mellé is lehet be lehet építeni. A osztályú túlfeszültség levezető a készüléken található működésjelző mellett, egy potenciál mentes bontó kontaktussal is ellátott. Bekötés L N N N L L hager SPN hager SP202N V ~ 50/60 In: 3/5 ka Uoc: 6/10 kv Up: 1,25 kv Uc: 256 V ~ 230 V ~ 50/60 In: 3/5 ka Uoc: 6/10 kv Up: 1,25 kv Uc: 256 V ~ PE PE Műszaki adatok Túlfeszültéség-levezető 3. fokozat ikkszám SP202N Szabvány IN VE , EN Szélesség 2 modul Névleges feszültség 230 V~ Üzemi feszültség 250 V~ Levezetőképesség I n (8/20 μs) U oc Védelmi szint Up Előtétbiztosítás (csak akkor kell, ha a hálózatban nem található) L(N) / PE, L / N = 3 ka L + N / PE = 5 ka L(N) / PE, L / N = 6 kv L + N / PE = 10 kv L N 1,25 kv L(N) PE 1,5 kv 16A gg/gg vagy 16A Technológia Varisztoros- és gáztöltésű-levezető Környezeti hőmérséklet tárolási -40 -tól +80 -ig üzemi -40 -tól +80 -ig Bekötés hajlékony 1 mm² 6 mm² tömör 1,5 mm² 10 mm² Védettség IP 20 Jelzőérintkező(nyitó) kapcsolási teljesítmény 250 V A 0,5 A 250 V 0,1 A 125 V 0,2 A 75 V 0,5 A Jelzőéritkező bekötése flexibilis tömör 1 mm² 2,5 mm² 1,5 mm² 2,5 mm² 256 A műszaki változtatás joga fenntartva
