Mérési megoldások a klíma- és légtechnika számára.

Átírás

1 PMV PPD measurement protocol Default Point Graphic Date / Time PMV PMD Mérési megoldások a klíma- és légtechnika számára. Minden felhasználási területre a megfelelő megoldás.

2 Klíma- és légtechnika Mérési megoldások a klímatechnikai szakemberek számára. A légcsatornák és a légtechnikai berendezések vizsgálata, a beltéri levegőminőség (IAQ) ellenőrzése - a Testo méréstechnikája a legjobb választás. A különböző helyiségekben és épületekben a jó klímatechnikai feltételek lényeges előfeltételét képezik az ember jó közérzetének, meglétük mind magánszféránkban, mind pedig a munkahelyen elengedhetetlen. A beltéri levegő- és a klíma minőségét azonban csak akkor érezzük kellemesnek, komfortosnak, ha bizonyos fizikai-, kémiaiés biológiai határértékeket betartunk. És ez nem csak a munkahelyeken érvényes hanem például a múzeumokban és a levéltárakban. A művészeti és kulturális kincseket állandó beltéri klímafeltételek között őrzik, a laboratóriumokban pedig szűrt levegő gondoskodik az optimális környezeti feltételekről a kutatások és vizsgálatok során. Klímatechnikai szakemberként Öné a felelősség e téren. A Testo méréstechnikája támogatást nyújt Önnek, akár klímaés légtechnikai szakember, akár épület üzemeltető, szakértő vagy energetikai tanácsadó. A Testo mérőműszereivel olyan paramétereket mérhet hatékonyan, gyorsan és biztonságosan, mint hőmérséklet, légsebesség, CO 2, fényerősség, zajszint és fordulatszám. A térfogatáramot és a harmatpontot megbízhatóan számíthatja, sőt a Testo térfogatáram laminátorral most már precízen mérhet perdületbefúvókon is. Az Ön által mért eredmények áttekinthető kiértékelését és a vizsgálati jelentések elkészítését igény esetén akár a helyszínen is elvégezheti. A tartozékok széles skálájának és a speciálisan kifejlesztett szoftvernek köszönhetően Ön saját igényeire alakíthatja Testo mérőműszerét. 2

3 4 5. oldal Mérés légcsatornában testo 405, testo 416, testo oldal Mérés anemosztátokon testo 410, testo oldal Szűrők és ventilátorok ellenőrzése klíma technikai berendezéseken testo 510, testo 512, testo 460, testo oldal Multifunkciós mérőműszerek testo 435, testo oldal Komfortérzet mérés testo oldal Klíma menedzsment testo oldal További mérőműszerek CO 2, fény, zaj, hőmérséklet, páratartalom 20. oldal Rendelési javaslatok 3

4 Mérés légcsatornában Komfortos és egzakt mérés a légcsatornákban. Egyszerűen optimalizálhatók a mérési eredmények - számíthat a Testo méréstechnikájára. A klíma- és légtechnikai berendezések elengedhetetlenek a beltéri levegő megfelelő minőségének biztosításához. Annak érekében, hogy zavartalan és hatékony legyen működésük, rendszeresen ellenőrizni kell őket és szükség esetén be kell állítani azokat. Amennyiben a tervezetthez képest kisebb a légáramlás a légcsatornában, a helyiség terhelésének (fűtésből, hűtésből adódó terhelések és különböző anyagok) elvezetése adott esetben nem biztosítható. A Testo számtalan mérőműszert kínál Önnek, ezek különösen a csatornában végzett mérésekre és a beltéri levegő minőségét biztosító berendezések ellenőrzésére alkalmasak. Ilyen pl. a testo 405 kézreálló légsebességmérő, mely megbízhatóan méri a hőmérsékletet és a légsebességet, valamint kiszámítja a térfogatáramot. Emellett jól illeszkedik a légcsatornában történő mérésekhez, a 300 mm hosszan is kihúzható teleszkópos érzékelője révén. A testo 416 és a testo 425 kompakt légsebességmérők fixen rögzített érzékelővel rendelkeznek. Ezek a légsebességmérők kifejezetten a légcsatornában fennálló alacsony vagy közepes áramlási sebességek gyors helyszíni mérésére lettek kifejlesztve. A térfogatáram automatikusan számítható a műszerben, az időbeli és a pontonkénti átlagképzés felvilágosítást nyújt a térfogatáram átlagos értékéről, az áramlási sebességről és a légcsatornában uralkodó hőmérsékleti értékekről. Az egyszerű és pontos mérések a légcsatornákban többé már nem jelentenek problémát, ha Testo méréstechnikát használ. A különösen egyszerű kezelhetőség és a készséges funkcionalitás, úgymint a Hold funkció vagy az átlagérték képzés megkönnyíti munkáját és optimálisan támogatja Önt az összes felhasználási területen. 4

5 testo 405 Pontos technológia zsebméretben hőrdótos légsebességmérő. Légsebesség-, térfogatáram- és hőmérséklet mérésére egyaránt alkalmas. Ideális csatornákban történő mérésre a teleszkópos érzékelőnek köszönhetően. m/s C Mért paraméterek Méréstartomány Pontosság ±1 digit Felbontás 0,01 m/s, 0,1 C Rend.sz Légsebesség, térfogatáram, hőmérséklet m/s ( C), m/s ( C), m³/h, C ±(0,1 m/s + a mért ért. 5 %-a) ( m/s) ±(0,3 m/s + a mért ért. 5 %-a) (maradék méréstart.), ±0,5 C testo 416 Maximum 890 mm-es teleszkópos szárnykerekes érzékelővel kiválóan alkalmas a csatornákban végzett légsebesség mérésére. A térfogatáram közvetlenül leolvasható a kijelzőn. Időbeli és pontonkénti átlagképzés. testo 425 Kompakt és nagypontosságú még az alsó tartományban is. Fixen csatlakoztatott teleszkópos légsebességmérő érzékelő. Időbeli és pontonkénti átlagképzés. m/s m/s C Mért paraméterek Méréstartomány Pontosság ±1 digit Felbontás Egyéb Légsebesség, térfogatáram +0, m/s ±(0,2 m/s + a mért ért. 1,5 %-a) 0,1 m/s Teleszkóp: hossza max. 890 mm, érzékelő fej: ø 16 mm Légsebesség, térfogatáram, hőmérséklet m/s C ±(0,03 m/s + a mért ért. 5 %-a) ±0,5 C ( C)±0,7 C (maradék méréstart.) 0,01 m/s, 0,1 C Teleszkóp: hossza max. 820 mm, érzékelő fej: ø 7.5 mm Rend.sz A műszerek részletes leírását a oldalon tekintheti meg. 5

6 Mérés anemosztátokon Pontos mérések a légáramlásban. A Testo méréstechnikája a perdületbefúfókon is megbízható eredményeket biztosít. A légáramlás pontos mérése és a térfogatáram egzakt számítása a mérések során gyakran kihívást jelent - ez különösen a szellőzőnyílásokon végzett térfogatáram mérésre igaz. Az ott keletkező turbulenciák és a különböző áramlási irányok megnehezítik a pontos mérést és meghamísítják a mért értékeket. Ebben az esetben a Testo szárnykerekes légsebességmérő alkalmazása nyújt segítséget, a jól bevált testovent mérőtölcsérrel kombinálva, melyek összpontosítják a kiáramló levegőt és így pontos mérést tesznek lehetővé. Mérési feladattól függően Ön választhat a kompakt, kézreálló testo 410 és a professzionális testo 417 között. Különlegesen nehéz méréstechnikai feladatot jelentettek eddig a perdületbefúvók, ahol a levegő örvénylése révén kerülhető el a helyiségben a nagy légsebesség és érhető el a komfortérzés növelése. Az örvény viszont befolyásolhatja a szárnykerék forgómozgását a mérőműszeren így nem garantál pontos eredményt. Az örvény forgásiránya egyezik a szárnykerekével túl erős légáramlás mérhető. Az örvény forgásiránya ellentétes a szárnykerekével túl alacsony légáramlás mérhető. A testovent 417 laminátor az örvényléseket lamináris légárammá alakítja át és így precíz mérési eredményeket biztosít. A szabadalmaztatott Testo fejlesztésű testovent 417 laminátor az örvényléseket lamináris légárammá alakítja át és lehetővé teszi a pontos mérését. E módon a perdületbefúvókon a mérési pontatlanság akár 50 %-kal is csökkenthető A testovent 417 laminátorral Ön gyorsan és pontosan mérheti a térfogatáramot az anemosztátokon. Még a perdületbefúvón is (jobb oldali ábra) megbízható eredményeket mérhet a laminátor használatával. 6

7 testo Ideális az anemosztátok gyors, helyszíni mérésére testo kézre álló, könnyen kezelhető légsebességés hőmérsékletmérő, a testo ezen felül a páratartalmat is méri. m/s C %RH Mért paraméterek Légsebesség, hőmérséklet, páratartalom (csak testo 410-2) Méréstartomány Pontosság ±1 digit Felbontás 0, m/s, C, %rh ±(0,2 m/s + a mért ért. 2 %-a), ±0,5 C, ±2,5 %rh ( %rh) 0,1 m/s, 0,1 C, 0,1 %rh Rend.sz testo 417 testo 417 szárnykerekes légsebességmérő beépített 100 mm-es szárnykerékkel, hőmérsékletmérési funkcióval, elemmel és gyári műbizonylattal. testo szett testo 417 szárnykerekes légsebességmérő beépített 100 mm-es szárnykerékkel, tölcsér szett (Ø 200 mm kerek és 330 x 330 mm négyszögletes anemosztátokhoz) és testovent 417 légáramlás laminátor. m/s C Mért paraméterek Méréstartomány Pontosság ±1 digit Felbontás Rend.sz. Légsebesség, térfogatáram, hőmérséklet 0, m/s, m³/h, C ±(0,1 m/s + a mért ért. 1,5 %-a), ±0,5 C 0,01 m/s, 0,1 m³/h ( m³/h), 1 m³/h ( m³/h), 0,1 C A műszerek részletes leírását a oldalon tekintheti meg. 7

8 Szűrők és ventilátorok tesztelése Szűrő rendben? Ventillátor sértetlen? Biztos eredmények a Testo differenciál nyomás- és fordulatszámmérő műszereivel. A megfelelő beltéri levegő minőségét biztosító berendezéseket akkor használják, ha állandó beltéri klímaviszonyok biztosítása a feladat, például termelőcsarnokokban vagy laboratóriumok tisztatereiben. E légtechnikai berendezésekre szigorú higiéniai előírások vonatkoznak - és nagy jelentőségű a levegőszűrők felügyelete és ellenőrzése. A szűrő előtt és a szűrő után végzett méréssel számítja a műszer a nyomáskülönbséget, ezzel tájékoztat a szűrő szennyezettségi szintjéről. A Testo nyomáskülönbség mérő műszereivel Ön gyorsan és megbízhatóan állapíthatja meg, hogy a szűrő el van-e szennyeződve. A testo 510 különösen kézreálló, kis műszer, melyet a mérést követően a zsebében is tárolhat. A testo 512 pedig a differenciál nyomás mellett nyolc beállítható mértékegységben az áramlást is meghatározza. Azonban nem csak a szűrőket, hanem a beltéri légtechnikai berendezések ventillátorait is rendszeresen ellenőrizni kell. Ehhez fordulatszámmérőket alkalmazunk, melyek a rotációs és a vibrációs mozgásokat észlelik és megbízhatóan állapítják meg a rotorok sebességét. A testo 460 fordulatszámmérő műszer például lehetővé teszi az érintésmentes mérést a ventillátorokon, LED-es mérőfoltkijelöléssel. A kis, kézreálló műszert fedél védi. A testo 477 nagy fényerősségű, kézi LED-stroboszkóppal Ön könnyen megjelenítheti a gyorsan mozgó objektumokat és így akár percenként fordulatú fordulatszámot is meg tud határozni. Érintésmentes mérés ventillátorokon például a testo 460 műszerrel. A mérőfoltot ez esetben egy LED jelzés jeleníti meg a mért felületen. Azt, hogy szűrője elszennyeződött-e, megbízhatóan és gyorsan ellenőrizheti a Testo nyomáskülönbség mérő műszereivel, például a testo 510 műszerrel. 8

9 testo 510 Praktikus, robusztus és precíz társ a napi méréseknél a testo hpa között méri a differenciál nyomást, Prandtl-csővel kombinálva (opció) a légsebességet is méri. testo Nyomás és légsebesség érték egyidejű megjelenítése a megvilágított nagyméretű kijelzőn a testo 512 garantálja az áttekinthetőséget. Választható két légsebesség- és nyolc nyomás mértékegység. hpa m/s hpa m/s Mért paraméterek Differenciál nyomás, légsebesség Nyomás, légsebesség Méréstartomány hpa hpa, m/s, fpm Pontosság ±1 digit ±0,03 hpa (0...0,30 hpa), ±0,05 hpa (0,31...1,00 hpa), ±(0,1 hpa + a mért ért. 1,5 %-a) (1, hpa) A végérték 0,5 %-a Felbontás 0,01 hpa 0,001 hpa, 0,1 m/s, 0,1 fpm Egyéb Választható mértékegységek: hpa, mbar, Pa, mmh 2 O, inh 2 O, mmhg, inhg, psi, m/s, fpm Rend.sz Túlterhelés: ± 10 hpa testo 460 Egykezes, könnyen kezelhető fordulatszámmérő, például forgó alkatrészek, mint a ventilátorok és a tengelyek fordulatszámának mérésére. Egyszerűen ragasszon egy reflexiós lapot a mérendő felületre és célozza meg azt a vörös fénysugárral. testo 477 Rendkívül magas - akár percenként 300,000 villanás (fpm) méréstartomány. A testo 477 LED-es kézi stroboszkóppal működésben lévő gépek fordulatszáma és vibrációja mérhető. rpm fpm Mért paraméterek rpm fpm Méréstartomány rpm fpm Pontosság ±1 digit A mért érték ±0,02 %-a 0,02 % Felbontás Egyéb 0,1 rpm ( ,9 rpm) 1 rpm ( rpm) A terméket védőfedéllel, elemmel és gyári műbizonylattal szállítjuk Rend.sz ,1 fpm ( fpm) 1 fpm ( fpm) Nagyon magas fényerősség, akár 1500 Lux A terméket műszerbőrönddel és tigger csatlakozóval szállítjuk A műszerek részletes leírását a oldalon tekintheti meg. 9

10 Multifunkiciós mérőműszerek Klíma és szellőzés elemzése egyetlen műszerrel. Feleljen meg minden mérési kihívásnak a Testo multifunkciós mérőműszereivel. A beltéri levegő minőségének mérése igen sokrétű és átfogó feladatkör, ami a piacon megtalálható mérőműszerek kínálatán is visszatükröződik. Számos paramétert - pl. hőmérséklet, páratartalom, nyomás, áramlás, vagy CO 2 - kell rögzíteni, elemezni és dokumentálni. Épp ilyen sokrétűek a klíma és szellőzésre vonatkozó méréseket végző szakmai felhasználói területek: egészségügyi, fűtés- és klímatechnikai szakemberektől kezdve a berendezés gyártókon át a szakértőkig. A piacon jelen lévő számos mérőműszer egy, két vagy akár három paramétert mér - azonban a légtechnikai berendezések karbantartása vagy az átfogó irodai komfortérzetre irányuló mérések végzése során ezekkel a műszerekkel igen hamar a lehetőségek határába ütközünk. Különösen, ha a felhasználó megbízásából a mért eredményeket dokumentálni is kell. Ebben az esetben már professzionális, nagy adatmennyiség kezelésére képes elemző műszerre van szükség. A Testo multifunkciós műszerei, mint például a testo 480 vagy a testo 435 épp ezt kínálja Önnek: nagy adatmennyiség igen magas szintű kezelési komfortját, hatékony kiértékelését, feldolgozását és kezelését, PC szoftver használatával. A szondák és érzékelők széles kínálata révén a feladatoknak és a kihívásoknak megfelelően bővítheti feladatkörét, mivel alig van olyan beltéri levegő minőségre vonatkozó mérés, melyet a multifunkciós műszereinkkel nem lehetne elvégezni. A testo 480 érzékelői digitális értéket is képeznek, mely információveszteség nélkül és teljesen hiba mentesen továbbítódik a mérőműszerre. A méréstechnikai intelligencia így tehát magában az érzékelőben rejlik. Ezért lehet az érzékelőt kézi műszer nélkül is kalibrálni, mely az üzemelésből való kiesés költségeit megszünteti és a teljes kalibrálási folyamatot leegyszerűsíti. 10

11 testo testo 480 A testo multifunkciós mérőműszer az Ön megbízható partnere a légállapot meghatározására és a szellőztető rendszerek ellenőrzésére és beszabályozására. Kitűnik különösen hatékony mérési folyamata, érzékelő specifikus menüje és választható felhasználói profilja révén, pl. csatornákban vagy hosszú ideig történő mérések során. A profik számára kifejlesztve a csúcskategóriás klíma- és légtechnikai mérőműszer testo 480 nélkülözhetetlen támogatást nyújt a tanácsadók, szakértők, műszaki szolgáltató és szerviz technika területén dolgozók számára a klíma- és légtechnikai méréseknél. Számos digitális, beépített memóriával rendelkező érzékelő áll rendelkezésre. Intelligens kalibrálási koncepció. Area MEAN C %RH C %RH m/s hpa m/s hpa ppm CO 2 Lux ppm CO 2 Lux Mért paraméterek Pontosság ±1 digit Egyéb CO 2, páratartalom, beltéri levegő és felületi hőmérséklet, abszolút nyomás, huzat, Lux, térfogatáram Méréstartomány NTC: C K tip. hőel.: C T tip. hőel.: C Felbontás NTC: 0,1 C K tip. hőel.: 0,1 C T tip. hőel.: 0,1 C NTC: ±0,2 C ( ,9 C) ±0,4 C ( ,1 C) ±0,4 C ( ,9 C) a mért. ért. ±0,5 %-a (maradék tartomány) K tip. hőel.: ±0,3 C ( C) ±(0,2 C + a mért. ért. 0,5 %-a) (maradék tartomány) T tip. hőel.: ±0,3 C ( C) ±(0,2 C + a mért. ért. 0,5 %-a) (maradék tart.) A műszer tartalmazza a memóriát, a PC szoftvert és az USB adatátviteli kábelt CO 2, páratartalom, beltéri levegő és felületi hőmérséklet, abszolút nyomás, huzat, Lux, térfogatáram Differenciál nyomás: hpa Abszolút nyomás: hpa K tip. hőel.: C További paramétereket lásd az érzékelő adatainál Differenciál nyomás: ± (0,3 Pa ± a mért. ért. 1 %-a) ( hpa) ±(0,1 hpa + a mért ért. 1,5 %-a) (+25, hpa) Abszolút nyomás: ± 3 hpa K tip. hőel.: ±(0,3 C + a mért ért. 0,1 %-a) Differenciál nyomás: 0,001 hpa Abszolút nyomás: 0,1 hpa K tip. hőel.: 0,1 C Integrált, irányított mérési program: DIN EN szabvány szerinti klíma- és légtechnikai rácsmérés. A műszer tartalmazza a PC szoftvert és az USB adatátviteli kábelt Rend.sz A rendelési javaslatokat lásd az utolsó oldalon. Az összes műszerre vonatkozó részletes adatokat a oldalon tekintheti meg. 11

12 Komfortérzet mérés A komfort érzet mérhető. A testo 435 biztonságosan átvezeti Önt minden beltéri levegőminőségre vonatkozó mérésen - és dokumentálja az eredményeket. IAQ (Indoor Air Quality), azaz beltéri levegőminőség - így jelölik a helyiségek levegőjének minőségét a klíma- és szellőzés technikai berendezésekkel kapcsolatban. Ezt a minőséget a következő paraméterekkel határozzák meg: hőmérséklet, páratartalom és légáramlás, CO 2, a megvilágítás erőssége (Lux) valamint a zajszint (decibel). Ezek együttesen nyújtanak felvilágosítást arról, milyen komfortosnak találunk egy helyiséget - különösen egy munkahelyet. A testo 435 megbízhatóan méri ezeket a komfort érzetet meghatározó paramétereket és vizsgálja a beltéri levegőminőségét biztosító berendezéseket. Az érzékelők széles skálája révén szinte minden elképzelhető mérést lehetővé tesz a beltéri levegőminőségének elemzéséhez. A hőérzet például az opcióként kapható glóbusz hőmérsékletmérővel határozható meg, az IAQ-szonda a CO 2, a hőmérséklet és a relatív páratartalom értékeket jegyzi fel egyidejűleg. A tipikus alkalmazásokat, mint például légcsatornában történõ mérést, IAQ-mérést a mûszerben eltárolt felhasználói profilok segítik. Area MEAN A klasszikus, vezetékes érzékelők mellett vezeték nélküli mérés is lehetséges, 20 méteres távolságig (szabad térben). Akár három rádiófrekvenciás érzékelővel is rögzíthetjük és megjeleníthetjük az adatokat a testo 435 használatával. A PC szoftverrel a mért adatok probléma nélkül elemezhetők, archiválhatók és dokumentálhatók. A mérési jegyzőkönyvek áttekinthetően mutatják be a csatornákból, a hosszú ideig tartó mérésekből és a turbulencia mérésből származó adatokat. Érzékelők széles köre (opció), pl. IAQ érzékelő, szárnykerekes és hődrótos érzékelő, differenciál nyomás érzékelő, rádiófrekvenciás hőmérséklet- és páratartalom érzékelő Két csatlakozási hely a külső érzékelők számára Egyszerű kezelhetőség a felhasználói profilok révén Nagyméretű, megvilágított kijelző PC szoftver elemzéshez, archiváláshoz és dokumentáláshoz 12

13 Komfortérzet mérés testo 435 műszerrel: az érzékelők széles körének köszönhetően, - ide tartozik például a turbulencia méréshez (ld. ábra) használt komfortérzetet érzékelő szonda - Ön minden olyan paramétert könnyedén meg tud határozni, amely a jó minőségű beltéri levegőt jellemzi. Komfort érzékelők Méréstartomány Pontosság Rend.sz. IAQ érzékelő a beltéri légállapot minőségének ellenőrzésére, CO 2 -, páratartalom-, hőmérséklet- valamint abszolút nyomás mérés asztali állvánnyal C %rH ppm CO hpa ± 0,3 C ± 2 %rh ( %rh) ± (75 ppm CO 2 ± a mért ért. 3 %-a) ( ppm CO 2 ) ±(150 ppm CO 2 ± a mért ért. 5 %-a) ( ppm CO 2 ) ± 10 hpa Komfortérzet érzékelő a turbulencia meghatározására max. 820 mm-es teleszkóppal és állvánnyal, megfelel az EN normának max. 820 mm C m/s ± 0,3 C ± (0,03 m/s + a mért ért. 4 %-a) Páratartalom- / hőmérséklet érzékelő ø 12 mm C %rH ± 0,3 C ±2 %rh ( %rh) Lux érzékelő a megvilágítás mérésére Lux Hz f1 = 6 % = V(Lamda) megfelelőség f2 = 5 % = cos-hű értékelés C osztály

14 Klíma menedzsment Klíma elemzés felsőfokon. Mérés, elemzés és dokumentálás a testo 480 az Ön partnere minden méréshez. Amennyiben a komfortérzet ill. a beltéri levegőminőség (IAQ) meghatározása a cél, nagyon hamar beleütközünk az egyszerű mérőműszerek határaiba. Egy helyiség komfortosságának megbízható kijelentését alátámasztó értékek nagyon sok féle paraméterből tevődnek össze, mint pl. a hőmérséklet, a légáramlás, a páratartalom és a CO 2 érték. Ahhoz, hogy ezeket a paramétereket ne csak mérhessük, hanem elemezhessük és dokumentálhassuk is, multifunkciós mérőműszerre van szükségünk, mely optimális támogatást nyújt a feladat elvégzése során. amint a kalibrálás esedékessé válik. A kalibrálási adatokat egy szoftverrel táplálhatja be, így ezek mentésre kerülnek. Ez az eltéréseket automatikusan kiszámítja és ez által nulla hiba típusú kijelzést biztosít. Az érzékelők kéziműszer nélküli kalibrálásának lehetősége a műszer megszakításmentes használatát biztosítja. A testo 480 használatával a szakemberek érzékelik a negatív környezeti behatásokat, mint például a huzatot, gondoskodnak az optimális klímáról, pl. a nagy légterű irodákban és tartósan csökkentik az energiaköltségeket. Mindegy, hogy Ön szakértőként, műszaki szolgáltatóként vagy szerviz technikusként dolgozik, a testo 480 mérőműszerrel minden klíma- és szellőzéstechnikai mérési feladathoz optimálisan fel van szerelve. Az érzékelők széles kínálatának köszönhetően a testo 480 a klíma- és légtechnikai mérések alapműszerévé vált. Az intelligens digitális érzékelők ráadásul beépített adattárolóval rendelkeznek és jelentik a műszernek, A testo 480 méri a PMV és a PPD index értékeket és a mérést követően ezeket azonnal az átlagértékekhez viszonyítja. A mért eredmények ISO 7730 szerinti grafikus megjelenítésére is lehetőség van. Ily módon a klímát jellemző paraméterek azonnal értékelhetők és szükség esetén elvégezhetők a korrekciós intézkedések. Digitális komfortérzet érzékelők Méréstart. Pontosság Rend.sz. Páratartalom és hőmérséklet érzékelő Ø 12 mm, rendkívül precíz páratartalom mérés 1 %-os pontossággal* IAQ érzékelő a beltéri légállapot minőségének ellenőrzésére, CO 2 -, páratartalom-, hőmérséklet- valamint abszolút nyomás mérés asztali állvánnyal* % rh C C %rH ppm CO hpa ±(1,0 %rh + a mért ért. 0,7 %-a) ( %rh) ±(1,4 %rh + a mért ért. 0,7 %-a) ( %rh) ± 0,5 C ± 0,5 C ±(1,8 %rh + a mért ért. 0,7 %-a) ±(75 ppm CO 2 ± a mért ért. 3 %-a) ( ppm CO 2 ) ±(150 ppm CO 2 ± a mért ért. 5 %-a) ( ppm CO 2 ) ± 3 hpa Komfortérzet érzékelő a turbulencia fok mérésekre, megfelel az EN normának* C m/s hpa ± 0,5 C ±(0,03 m/s + a mért ért. 4 %-a) ± 3 hpa Glóbusz érzékelő Ø 150mm, K. tip hőelem, a sugárzó hő mérésére C 1 osztály Lux érzékelő a megvilágítás mérésére Lux f1 = 6 % = V(Lamda) megfelelőség f2 = 5 % = cos-hű értékelés, C osztály *Csatlakozó kábel szükséges ( ) 14

15 Minden - klímára vonatkozó - paraméter mérése egy műszerben Légsebesség, hőmérséklet, páratartalom, nyomás, fény, turbulencia fok és CO 2 tartalom. Multifunkciós Intelligens érzékelők minden mérési feladatra. PMV PPD measurement Default Point Graphic Date / Time Intelligens kalibrálási koncepció Az érzékelők jelzik a műszernek, amint a következő kalibrálás esedékessé válik. PMV PMD Nulla-hiba kijelzés A mérési eltéréseket automatikusan kiszámítja, köszönhetően a digitális érzékelőknek. Komfortérzet optimalizálása Segítse ügyfeleit a negatív környezeti hatások felismerésében és kiküszöbölésében a munkahelyeken. Integrált, irányított mérési program... mint például az EN szabvány szerinti klíma- és légtechnikai rácsmérés. Gyors, professzionális jelentés készítés Az "EasyClimate" PC szoftverrel már a helyszínen prezentálhatja, elemzheti és jegyzőkönyvezheti az eredményeket. Áttekínthető grafi kus kijelző Ezzel minden paramétert és mérési értéket egyszerre figyelhet meg. A praktikus trackpad-vel néhány lépésben végig navigálhat a mérési láncon. 15

16 További mérőműszerek A munkahelyi feltételek professzionális elemzése. Testo méréstechnika az optimális támogatás munkája során. CO 2 mérőműszer testo csatornás infra érzékelővel A testo 535 precíz, megbízható CO 2 mérőműszer a beltéri levegő minőségének felügyeletére szolgál. A kiváló minőségű és stabil 2 csatornás infra érzékelő hosszú ideig végzett méréseket tesz lehetővé, a mért értékek a helyszínen dokumentálhatóak a Testo jegyzőkönyv nyomtató segítségével - dátummal és idővel ellátva. Zajszintmérő testo AC/DC kimenettel A testo zajszintmérő ideálisan alkalmazható a munkahelyeken, ipari környezetben vagy akár nyilvános helyen történő zajszint mérésére. Funkcionalitása révén a testo minden igényt kielégít és megfelel az IEC osztály szabványának. Rend.sz Rend.sz ppm CO 2 db Megvilágításmérő műszer testo 540 ideális munkahelyeken végzett mérésekhez A testo 540 érzékelője a szem spektrális érzékenységéhez igazodik. Ez által a testo 540 ideálisan alkalmas a munkahelyi megvilágítás erősségének mérésére. Rend.sz Megvilágításmérő műszer testo 545 mérési hely kezeléssel A testo 545 műszerhez opcionálisan rendelhető szoftver használatával különböző mérőhelyek adhatók meg, így fényprofil létesíthető. A beépített adatgyűjtő funkcióval akár 3000 mért érték is elmenthető a műszerben. Rend.sz Páratartalom- és hőmérséklet mérő műszer testo 608-H2 a beltéri levegő minőség folyamatos felügyeletéhez. A kedvező árú riasztási funkcióval ellátott testo 608-H2 folyamatosan ellenőrzi a páratartalom-, hőmérséklet és harmatpont értékeket. A nagyméretű kijelzőnek és a praktikus kialakításnak köszönhetően az asztalon vagy akár a falra felfüggesztve is könnyen elhelyezhető. Rend.sz Lux Lux %RH C Ctd További mérőműszereket a oldalon tekintheti meg. 16

17 Páratartalom- és hőmérséklet mérő műszer testo 623 adatgyűjtő funkcióval A testo 623 mérőműszer az áttekinthető kijelzőn párhuzamosan mutatja az aktuális és a korábbi hőmérsékleti és páratartalom értékeket, a dátum és az idő megjelenítésével együtt. A megjelenített diagramos kiértékelés optimális elemzést tesz lehetővé az elmúlt 90 napra visszamenőleg. Rend.sz Hőmérséklet- és páratartalom adatgyűjtő testo 175 H1 külső páratartalom érzékelővel A testo 175 H1 a hosszú ideig stabil páraérzékelőjével professzionális kompakt adatgyűjtő a hőmérséklet és a relatív páratartalom munkahelyeken és raktárhelyiségekben történő felügyelete során. A testo 175-H1 akár 1 millió mért adat tárolására is alkalmas adattárolóval rendelkezik. Rend.sz Páratartalom- és hőmérséklet adatgyűjtő testo 605-H1 Ideális csatornában történő méréshez A testo 605-H1 a 125 mm-es csuklós érzékelőszárnak köszönhetően különösen rugalmas és kényelmesen használható, pl. csatornában végzett mérés során. Forgatható kijelző. Rend.sz %RH C Ctd %RH C Ctd g/m 3 %RH C Ctd Mini páratartalom- és hőmérséklet adatgyűjtő testo 174 H hosszú távú felügyeletre A testo 174 H mini hőmérséklet- és páratartalom adatgyűjtő ideális az épületek klímájának vagy a raktárakban az áruk folyamatos hőmérséklet- és páratartalom értékeinek ellenőrzésére. Az ingyenes "ComSoft Basic" szoftver lehetővé teszi az adatgyűjtők gyors programozását és egyszerű adatkezelését. Rend.sz Páratartalom- és hőmérséklet mérő műszer testo 610 kényelmes zsebméretben A testo 610 egyidejűleg méri a páratartalom és hőmérséklet értékeket, így ideális gyors ellenőrző mérésekre pl.: irodában, termelés vagy raktár helyiségekben. A testo 610 műszerrel lehetséges a harmatpont és nedves hőmérséklet kiszámítása. Rend.sz %RH C %RH C 17

18 További mérőműszerek Munkahelyi feltételek professzionális elemzése. Testo méréstechnika az optimális támogatás munkája során. Páratartalom- és hőmérséklet mérő műszer testo 625 kompakt ér robusztus A testo 625 kompakt műszer beépített páratartalom érzékelővel. A nehezen hozzáférhető helyeken történő mérésekkor a páratartalom érzékelőfej egyszerűen levehető és a vezetékkel ellátott érzékelőnyélre (opció) csatlakoztatható. Infra hőmérsékletmmérő (2 csatornás) testo 810 zsebméretben A testo 810 kézreálló hőmérsékletmérő műszer, mely méri a levegő hőmérsékletét és egyidejűleg a felületi hőmérsékletet is infra méréssel. Az infra felületi hőmérsékletmérést 6:1 optika és 1 pontos lézeres mérőfolt jelölés segíti. Rend.sz Rend.sz %RH C Ctd C Hőmérsékletmérő műszer (NTC) testo 110 érzékelők széles választékával A testo 110 nagy pontosságú, univerzálisan használható hőmérsékletmérő műszer, mely ideális akár mostoha mérési környezetben is. A klasszikus érzékelők széles körű választékán túlmenően egyidejűleg vezeték nélküli rádiófrekvenciás érzékelővel is használható. Rend.sz Hőmérsékletmérő műszer (K tip. hőelem) testo 925 elnyűhetetlen védőtokban (opció) A testo 925 egycsatornás hőmérsékletmérő műszer, csatlakoztatható gyors hőelemes érzékelőkkel. A mért adatok rádiófrekvenciás átvitele révén egy további hőmérséklet érzékelő által mért értékek is vezeték nélkül megjeleníthetők. Rend.sz Infra hőmérsékletmérő műszer (2 csatornás) testo 835 H1 gyors, érintésmentes mérésekhez Különösen a kis, mozgékony vagy nehezen hozzáférhető tárgyak hőmérsékletének ellenőrzése során jeleskedik a testo 835 H1 innovatív infra méréstechnikájával, mely még nagy távolságra is első osztályú eredményeket produkál. Rend.sz C C %RH C További mérőműszereket a oldalon tekintheti meg. 18

19 Klíma- és légtechnikai mérési megoldások áttekintése. Légsebesség Hőmérséklet Páratartalom Nyomás Fény CO 2 Zajszint Fordulatszám Térfogatáram mérés csatornákban Térfogatáram mérés anemosztátokon Differenciál nyomás mérés szűrőkön és berendezéseken testo 405 testo 416 testo 425 testo 410 testo 417 testo 510 testo 512 * Fordulatszám mérés ventilátorokon Multifunkciós mérőműszerek IAQ Megvilágítás Zajszint Beltéri levegő páratartalom mérése, telepített Páratartalom adatgyűjtő Páratartalommérő Kontakt hőmérsékletmérő Érintés mentes felületi hőmérsékletmérés testo 460 testo 477 testo testo 480 testo 535 testo 540 testo 545 testo testo 608-H2 testo 623 testo 174 H testo 175 H1 testo 605-H1 testo 610 testo 625 testo 110 testo 925 testo 810 testo 835 H1 * *A műszer különböző változatokban kapható. 19

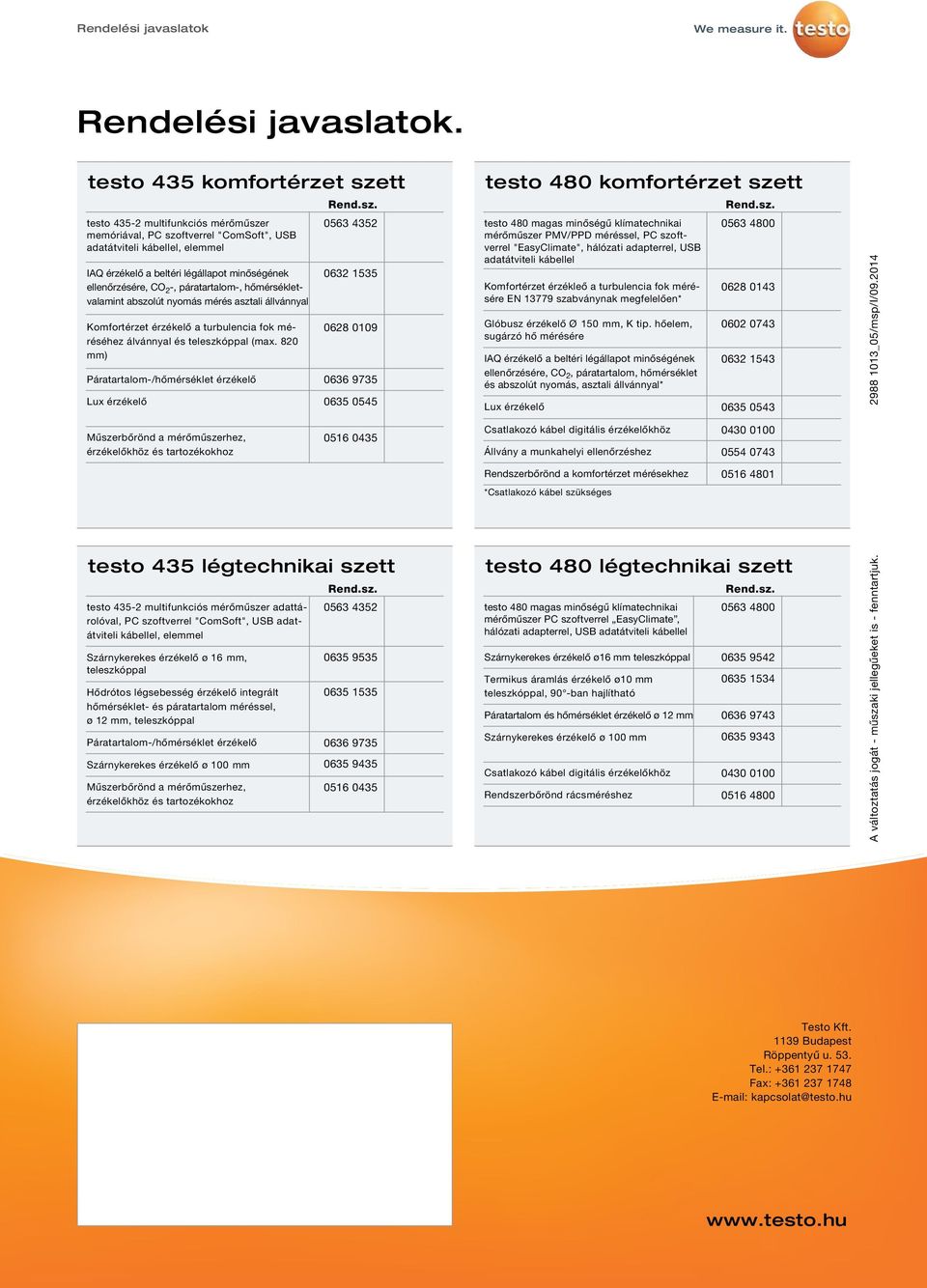

20 Rendelési javaslatok Rendelési javaslatok. testo 435 komfortérzet szett testo multifunkciós mérőműszer memóriával, PC szoftverrel "ComSoft", USB adatátviteli kábellel, elemmel IAQ érzékelő a beltéri légállapot minőségének ellenőrzésére, CO 2 -, páratartalom-, hőmérsékletvalamint abszolút nyomás mérés asztali állvánnyal Komfortérzet érzékelő a turbulencia fok méréséhez álvánnyal és teleszkóppal (max. 820 mm) Páratartalom-/hőmérséklet érzékelő Rend.sz Lux érzékelő testo 480 komfortérzet szett testo 480 magas minőségű klímatechnikai mérőműszer PMV/PPD méréssel, PC szoftverrel "EasyClimate", hálózati adapterrel, USB adatátviteli kábellel Komfortérzet érzékleő a turbulencia fok mérésére EN szabványnak megfelelően* Glóbusz érzékelő Ø 150 mm, K tip. hőelem, sugárzó hő mérésére IAQ érzékelő a beltéri légállapot minőségének ellenőrzésére, CO 2, páratartalom, hőmérséklet és abszolút nyomás, asztali állvánnyal* Lux érzékelő Rend.sz _05/msp/I/ Műszerbőrönd a mérőműszerhez, érzékelőkhöz és tartozékokhoz Csatlakozó kábel digitális érzékelőkhöz Állvány a munkahelyi ellenőrzéshez Rendszerbőrönd a komfortérzet mérésekhez *Csatlakozó kábel szükséges testo 435 légtechnikai szett testo multifunkciós mérőműszer adattárolóval, PC szoftverrel "ComSoft", USB adatátviteli kábellel, elemmel Szárnykerekes érzékelő ø 16 mm, teleszkóppal Hődrótos légsebesség érzékelő integrált hőmérséklet- és páratartalom méréssel, ø 12 mm, teleszkóppal Szárnykerekes érzékelő ø 100 mm Műszerbőrönd a mérőműszerhez, érzékelőkhöz és tartozékokhoz Rend.sz Páratartalom-/hőmérséklet érzékelő testo 480 légtechnikai szett testo 480 magas minőségű klímatechnikai mérőműszer PC szoftverrel EasyClimate, hálózati adapterrel, USB adatátviteli kábellel Termikus áramlás érzékelő ø10 mm teleszkóppal, 90 -ban hajlítható Szárnykerekes érzékelő ø 100 mm Csatlakozó kábel digitális érzékelőkhöz Rend.sz Szárnykerekes érzékelő ø16 mm teleszkóppal Páratartalom és hőmérséklet érzékelő ø 12 mm Rendszerbőrönd rácsméréshez A változtatás jogát - műszaki jellegűeket is - fenntartjuk. Testo Kft Budapest Röppentyű u. 53. Tel.: Fax: kapcsolat@testo.hu
