1 Mérési megoldások a klíma-, és légtechnikai szakemberek számára. Megfelelő megoldás minden felhasználási területre.

2 Klíma-, és légtechnika Mérési megoldások a klíma-, és légtechnikai szakemberek számára. A légcsatornák és a légtechnikai berendezések vizsgálatára, valamint a beltéri levegőminőség (IAQ) ellenőrzésére a Testo méréstechnikája a legjobb választás. Legyen szó akár munkahelyekről vagy a saját otthonunkról, a megfelelő klíma, a jó közérzet előfeltétele. A beltéri levegő minősége azonban csak bizonyos fizikai-, kémiai-, és biológiai határértékek betartása mellett kellemes, komfortos. Nem csak a munkahelyek, de éppúgy, a múzeumok, levéltárak megfelelő levegőminőségének biztiosítása és ellenőrzése is kiemelkedő jelentőségű. Míg a művészeti és kulturális kincseknél az állandó beltéri klímafeltételek biztosítása a legfontosabb, addig a laboratóriumokban, a szűrt levegő a kutatások és vizsgálatok előfeltétele. Klímatechnikai szakemberként most Öné a döntés és a felelősség. Legyen akár klíma-, és légtechnikai szakember, épület üzemeltető, szakértő vagy energetikai tanácsadó, a Testo méréstechnikájára számíthat munkájában! A Testo mérőműszereivel az olyan paraméterek, mint a hőmérséklet, a légsebesség, a CO 2 szint, a fényerősség, a zajszint, vagy akár a fordulatszám is hatékonyan, gyorsan és biztonságosan mérhető. Sőt, a térfogatáram és a harmatpont is megbízhatóan számítható ki, valamint, a Testo térfogatáram laminátorral most már a perdületbefúvókon is precíz a mérés. Az áttekinthető mérési eredmények kiértékelését és a jegyzőkönyvek elkészítését igény esetén akár a helyszínen is elvégezheti. Alakítsa saját igényeire Testo mérőműszerét, speciális szoftver és tartozékok széles skálája áll ehhez rendelkezésére! 2

3 4 5. oldal Mérés légcsatornákban testo 405, testo 416, testo oldal Mérés anemosztátokon testo 410, testo 417, testo oldal Szűrők és ventilátorok ellenőrzése klímatechnikai berendezéseken testo 510, testo 512, testo 460, testo oldal Multifunkciós mérőműszerek testo 435, testo oldal Komfortérzet mérés testo oldal Klíma beállítás és kezelés testo oldal További mérőműszerek CO 2, fény, zaj, hőmérséklet, páratartalom 20. oldal Csomagjavaslatok megrendeléséhez testo 420 Bluetooth kapcsolattal + mobil alkalmazással Felügyelet Jelentés küldés Távvezérlés 3

4 Mérés légcsatornában Praktikus és pontos mérés a légcsatornákban. Egyszerűen optimalizálható mérési eredmények a Testo méréstechnikája révén. A szellőző és klíma rendszerek működése alapvetően meghatározza a beltéri levegő minőségét. A megfelelő hatékonyság érdekében rendszeres ellenőrzésre, karbantartásra és beállításra van szükség. Ha a légáramlás alacsonyabb a szükségesnél, nem garantálható a megfelelő légcsere, így a helyiség levegője elhasznált, szennyezett marad, illetve a beállított hőmérsékletek sem lesznek tarthatók. Kimondottan a légcsatornákban végzett mérési feladatokra kifejlesztett eszközeink, a beltéri levegő minőségét biztosító berendezések ellenőrzésére is alkalmasak. Ilyen például, a testo 405 hődrótos légsebességmérő is, ami 300 mm-ig kihúzható teleszkópjának köszönhetően, maximálisan eleget tesz a csatornamérési feladatoknak: megbízhatóan méri a hőmérséklet és a légáramlást, valamint térfogatáramot is számol. A testo 416 és a testo 425 kompakt légsebességmérők beépített érzékelővel rendelkeznek, melyet kifejezetten a légcsatornában tapasztalható, alacsony-, vagy közepes áramlási sebesség gyors helyszíni mérésére fejlesztettek ki. Az automatikus térfogatáram mérés, az időbeli-, és a pontonkénti átlagképzés segítségével a műszer, felvilágosítást nyújt a térfogatáram átlagos értékéről, az áramlási sebességről és a légcsatornában uralkodó hőmérsékleti értékekről. A Testo méréstechnikájának alkalmazásával, garantált a légcsatornákban történő egyszerű és pontos mérés. Legyen szó bármely felhasználási területről, a Testo műszerek könnyű kezelhetősége és funkcionalitása megkönnyíti munkáját. 4

5 testo 405 Pontos technológia zsebméretben hőrdótos légsebességmérő. Légsebesség-, térfogatáram- és hőmérséklet mérésére alkalmas: teleszkópos érzékelőjének köszönhetően, ideális a csatornákban történő mérésre. m/s C Mért paraméterek Méréstartomány Pontosság ±1 digit Felbontás 0,01 m/s, 0,1 C Rendelési szám Légsebesség, térfogatáram, hőmérséklet m/s ( C), m/s ( C), m³/h, C ±(0,1 m/s + a mért ért. 5 %-a) ( m/s) ±(0,3 m/s + a mért ért. 5 %-a) (maradék méréstart.), ±0.5 C testo 416 A maximum 890 mm-ig kihúzható teleszkópos, szárnykerekes érzékelőjének köszönhetően, kiválóan alkalmas a csatornákban végzett légsebesség mérésére. A térfogatáram közvetlenül leolvasható a kijelzőn. Időbeli és pontonkénti átlagképzés. testo 425 Kompakt, és nagypontosságú még az alsó tartományokban is. Beépített teleszkópos, hődrótos légsebesség érzékelővel. Időbeli és pontonkénti átlagképzés. m/s m/s C Mért paraméterek Méréstartomány Pontosság ±1 digit Felbontás Egyéb Légsebesség, térfogatáram +0, m/s ±(0,2 m/s + a mért ért. 1,5 %-a) 0,1 m/s Teleszkóp: hossza max. 890 mm, érzékelő fej: ø 16 mm Légsebesség, térfogatáram, hőmérséklet m/s C ± (0,03 m/s + a mért ért.5 %-a) ± 0,5 C ( C) ± 0 m 7 C (maradék méréstart.) 0,01 m/s, 0,1 C Teleszkóp: hossza max. 820 mm, érzékelő fej: ø 7.5 mm Rendelési szám A műszerek részletes leírását tekintse meg a a oldalon. 5

6 Mérés anemosztátokon Pontos mérések a légáramlásban. A Testo méréstechnikája a perdületbefúvókon történő mérés esetén is megbízható eredményeket biztosít. A légáramlás helyes vizsgálata, és a térfogatáram pontos számítása a mindennapi mérések során gyakran jelent kihívást. Különösen a perdületbefúvókon történő térfogatáram mérése lehet problematikus. A perdülőbefúvóknál létrejövő turbulencia és a különböző áramlási irányok ugyanis, a helyes mérést nekmcsak megnehezítik, de torzíthatják is a mérési eredményeket. A Testo szárnykerekes légsebességmérő műszerrel és a jól bevált testovent mérőtölcsérrel, a légáramlás útjának összeszűkítése révén, lehetővé válik a pontos mérés kivitelezésére. Napi munkájának és mérési igényeinek megfelelően, válassza pl. a testo 410 zsebműszert, vagy a professzionális testo 417 műszert. A Testo által kifejlesztett és szabadalmaztatott testovent 417 légáramlás laminátor, amellett, hogy a perdületes légáramlást laminárissá teszi, - ezáltal segítve elő a megbízható mérést, - a mérési pontatlanságot akár felére is csökkenti. A testo 420 zsákos térfogatáram mérő műszer, a nagyobb méretű perdületbefúvók esetén is bizonyít: a mindössze 2,9 kg-os súly, és a beépített áramlás laminátor megkönnyíti a térfogatáram beszabályozását és maximális mérési pontosságot biztosít. Az ergonómikus fogantyú, a dönthető és A légáramlás laminátornak kivehető alapegység, a mérőzsákot köszönhetően a turbulens levegő megbízhatóan tartó rudak segítségével történő mérhető. gyors és egyszerű felállítás, mindmind leegyszerűsítik a munkamenetet. A műszer tartozéka egy gurulós szállító bőrönd, ami a biztonságos szállításról gondoskodik. Mostantól mobil eszközei (okostelefonok, táblagépek), a Bluetooth kapcsolat révén, második kijelzőként és távírányítóként is használhatók. Ez a megoldás különösen az olyan mérések elvégzésekor praktikus, ahol nagy a belmagasság miatt állvány használata volna szükséges. Jegyzőkönyvre van szüksége? A Bluetooth kapcsolat segítségével, ben, már a helyszínről továbbítható a mérési jegyzőkönyv. Könnyű 2,9 kg-os súly könnyebb, mint bármely más zsákos térfogatáram mérő. Érezhető különbség a mindennapi munka során. Pontos mérés légáramlás laminátorral Perdületbefúvóknál, a turbulens légáramlás laminárissá alakításának köszönhetően, a térfogatáram mérése pontossá és megbízhatóvá válik. Praktikus mobil alkalmazás Használja mobileszközeit második kijelzőként vagy távirányítókét, és küldje el ben már a helyszínről mérési jegyzőkönyveit. Dönthető kijelző A dönthető kijelző megkönnyíti a mért értékek leolvasását. Az alapegység a mérőzsákról levehető, és Prandtl-cső csatlakoztatásával differenciál nyomás mérésére válik alkalmassá, melyből a légsebesség is kiszámítható. 6

7 A csekély súly és az ergonomikus kialakítás megkönnyíti munkáját. Az állvánnyal kényelmesen mérhet nagy belmagasság esetén is. Készítse el jegyzőkönyvét már a helyszínen, a mobil alkalmazás segítségével. A testovent 417 tölcsér szett jól alkalmazható a különböző méretű anemosztátokhoz. testo testo 417 testo 420 szett Ideális az anemosztátok gyors, helyszíni mérésére. A testo egy kézre álló, könnyen kezelhető légsebesség-, és hőmérsékletmérő. A testo készülék mindent tud, amit a es, ám a felsoroltakon túl még a páratartalom mérésére is alkalmas. A testo 417 szárnykerekes légsebességmérő beépített 100 mm-es szárnykerékkel, hőmérsékletmérési funkcióval, elemmel és gyári műbizonylattal. testo 417 szett 2 testo 417 műszer, tölcsér szett (Ø 200 mm és 330 x 330 mm anemosztátokhoz), és testovent 417 légáramlás laminátor. A különböző méretű anemosztátokon alkalmazható zsákos térfogatáram mérő a gyors és precíz mérésekhez lett kialakítva. A szett tartalmazza a mérőműszert, a 610 x 610 mm-es mérőzsákot, 5 db merevítőelemet, USB kábelt, elemeket és a gurulós szállító bőröndöt. Mérőzsák több méretben rendelhető. m/s C %RH m/s C m 3 /h m 3 /h %RH C Pa Mért paraméterek Méréstartomány Pontosság ±1 digit Felbontás Légsebesség, hőmérséklet, páratartalom (csak testo 410-2) 0, m/s C %rH ±(0,2 m/s + a mért ért. 2 %-a) ± 0,5 C ±2,5% rh ( % rh) 0,1 m/s 0,1 C 0,1%rH Rendelési szám (testo 410-1) (testo 410-2) Légsebesség, térfogatáram, hőmérséklet 0, m/s m³/h C ±(0,1 m/s + a mért ért. 1,5 %-a) ± 0,5 C 0,01 m/s 0,1 m³/h ( m³/h), 1 m³/h ( m³/h) 0,1 C (testo 417) (testo 417 szett 2) Térfogatáram, páratartalom, hőmérséklet, differenciál nyomás m³/h %rH C Pa ± a mért ért. 3 %-a +12 m³/h ±1,8 %rh + a mért ért. 3 %-a ±0,5 C ( C ±0,8 C ( C) ± a mért ért. 2 %-a +0,05 Pa 1 m³/h 0,1%rH 0,1 C 0,001 Pa A műszerek részletes leírását tekintse meg a a oldalon. 7

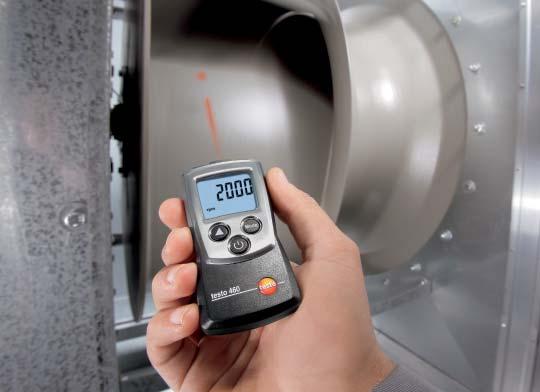

8 Légs zűrők és ventillátorok ellenőrzése A légszűrőkkel minden rendben? A ventillátorok sértetlen állapotban vannak? Biztos eredmények a Testo differenciál nyomás-, és fordulatszámmérő műszereivel. A kiegyenlített klímaviszonyok, melyek megléte például kiemelten fontos egyes termelőcsarnokokban vagy a laboratóriumok tisztatereiben, a beltéri levegő minőségét szabályzó berendezések használatával biztosíthatóak. Mivel a légtechnikai berendezésekre szigorú higiéniai előírások vonatkoznak, ezért megkerülhetetlen a légszűrők felügyelete és ellenőrzése. Arról, hogy egy szűrő milyen mértékben szennyezett, a szűrő előtt és a szűrő mögött mért nyomáskülönbség tájékoztat. A Testo nyomáskülönbség mérő műszereivel, gyorsan és megbízhatóan tájékozódhat a szűrő szennyezettségéről. A testo 510 kifejezetten kézreálló, kicsi műszer, így a mérést követően akár a zsebben is tárolható, míg a testo 512 azért kiemelkedő, mert a differenciál nyomás mellett, nyolc beállítható mértékegységben, a légáramlást is meghatározza. Nem csak a szűrőket, de a beltéri légtechnikai berendezések ventillátorait is rendszeresen ellenőrizni kell. Ehhez, fordulatszámmérők alkalmazása szükséges. A fordulatszámmérők, a rotációs és a vibrációs mozgásokat mellett, a rotorok sebességét is megbízhatóan mérik. A testo 460 fordulatszámmérő műszer például LED-es mérőfolt kijelöléssel lehetővé teszi a ventillátorokon végzett érintésmentes mérést. A kicsi, kézreálló műszert fedél védi. A testo 477 egy nagy fényerősségű készülék, kézi LED-stroboszkópja a gyorsan mozgó objektumok megjelenítésére percenként akár fordulatszám meghatározása mellett is alkalmas. Érintésmentes mérés ventillátorokon, a testo 460 műszerrel. A mérőfoltot LED fényjelzés jelöli meg a mérni kívánt felületen. Azt, hogy a szűrő elszennyeződött-e, megbízhatóan és gyorsan ellenőrizheti a Testo nyomáskülönbség mérő műszereivel. Erre alkalmas például a testo 510 műszer. 8

9 testo 510 Praktikus, robusztus és precíz társ a napi méréseknél a testo hpa között méri a differenciál nyomást, Prandtl-csővel kombinálva (opció) pedig a légsebességet is. testo A nyomás és légsebesség értékek egyidejű megjelenítésére alkalmas a megvilágított és nagyméretű kijelző. A testo 512 garantálja az áttekinthetőséget. Választható két légsebesség-, és nyolc nyomás mértékegység. hpa m/s hpa m/s Mért paraméterek Differenciál nyomás, légsebesség Nyomás, légsebesség Méréstartomány hpa hpa, ,5 m/s, fpm Pontosság ±1 digit ±0,03 hpa (0... 0,30 hpa), ±0,05 hpa (0, ,00 hpa), ±(0,1 hpa + a mért ért. 1,5 %-a) (1, hpa) A végérték 0,5 %-a Felbontás 0,01 hpa 0,001 hpa, 0,1 m/s, 0,1 fpm Egyéb Választható mértékegységek: hpa, mbar, Pa, mmh 2 O, inh 2 O, Túlterhelés: ± 10 hpa mmhg, inhg, psi, m/s, fpm Rendelési szám testo 460 Egykezes, könnyen kezelhető fordulatszámmérő, mely alkalmas forgó alkatrészek, ventillátorok és tengelyek fordulatszámának mérésére. Egyszerűen csak ragasszon egy reflexiós csíkot a mérendő felületre, és célozza meg a vörös fénysugárral. testo 477 Rendkívül magas, percenként akár villanású (fpm) méréstartomány. A testo 477 LED-es kézi stroboszkóppal, a működésben lévő gépek fordulatszáma és vibrációja mérhető. rpm fpm Mért paraméterek rpm rpm Méréstartomány rpm fpm Pontosság ±1 digit ± a mért ért. 0,02 %-a 0,02 % Felbontás Egyéb 0,1 rpm ( rpm) 1 rpm ( rpm) A terméket védőfedéllel, elemmel és gyári műbizonylattal szállítjuk Rendelési szám ,1 fpm ( fpm) 1 fpm ( fpm) Nagyon magas fényerősség, akár 1500 Lux A terméket műszerbőrönddel és tigger csatlakozóval szállítjuk A műszerek részletes leírását tekintse meg a oldalon. 9

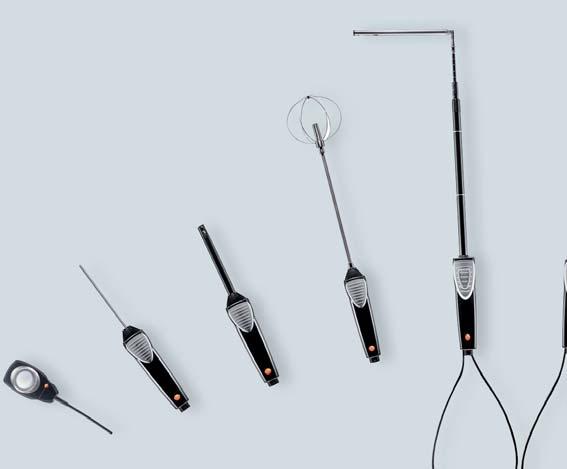

10 Multifunkciós mérőműszerek Klíma és szellőzés vizsgálat egyetlen műszerrel. A Testo multifunkciós mérőműszerei minden mérési kihívásnak eleget tesznek. A beltéri levegő minőségének mérése sokrétű és átfogó feladat, hiszen számos paramétert, így pl. hőmérsékletet, páratartalmat, nyomást, áramlást, vagy akár CO 2 szintet is rögzíteni, elemezni és dokumentálni kell. A klímára és szellőzésre vonatkozó mérési mutatókkal számos szakterület dolgozik: az egészségügyi, fűtés-, és klímatechnikai szakemberektől kezdve a gyártókon át a különböző szakértőkig sokak számára elengedhetetlen ezen paraméterek vizsgálata. A Testo multifunkciós műszerei, amilyen a testo 480 vagy a testo 435, épp erre a problémára kínálnak megoldást: nagy adatmennyiségek magas szintű kezelési komfortja, hatékony kiértékelés, feldolgozás és kezelés, PC szoftver használat - ezt mind a két típus biztosítja Önnek. Nincs olyan beltéri levegőminőségre vonatkozó mérés, melyet a multifunkciós műszereinkkel ne lehetne elvégezni: szondák és érzékelők teljeskörű kínálata révén mindig a feladatnak megfelelően bővítheti készüléke funkcióit. A piacon fellelhető mérőműszerek két-három paramétert ugyan mérnek, azonban a légtechnikai berendezések karbantartásához, vagy az irodai komfortérzetre irányuló átfogó mérések végzéséhez azok nem mindig felelnek meg. Hamar ütközhet a kisebb tudású készülékek lehetőségeinek határába, különösen akkor, ha a mért eredmények dokumentálása is szükséges. Ilyen esetekben már egy professzionális, nagy adatmennyiséget kezelni képes, elemző műszerre van szükség. A testo 480 érzékelője digitális adatokat állít elő, melyek információveszteség nélkül, és teljesen hibamentesen továbbítódnak a mérőműszerre. Az érzékelő, kézi műszer nélkül is kalibrálható, ezzel leegyszerűsítve a kalibrálási folyamatot, valamint a munkából való kiesés költségeitől kímélve meg Önt. 10

11 testo testo 480 A testo multifunkciós mérőműszer megbízható partner a levegőminőség meghatározásban és a szellőztető rendszerek ellenőrzésében, beszabályozásában. Érzékelő-specifikus menüje, és választható felhasználói profilja révén különösen hatékony a csatornákban vagy a hosszú ideig tartó mérések során. A testo 480 a profik számára került kifejlesztésre. A csúcskategóriás klíma-, és légtechnikai mérőműszer nélkülözhetetlen támogatást nyújt a műszaki, szolgáltató és szerviztechnika területén dolgozó szakemberek számára. Számos digitális, beépített memóriával rendelkező érzékelő áll rendelkezésre. Intelligens kalibrálási koncepció. Area MEAN C %RH C %RH m/s hpa m/s hpa ppm CO 2 Lux ppm CO 2 Lux Mért paraméterek Pontosság ±1 digit CO 2, páratartalom, beltéri levegő és felületi hőmérséklet, abszolút nyomás, huzat, Lux, térfogatáram Méréstartomány NTC: C K tip. hőel.: C T tip. hőel.: C NTC: ±0,2 C ( ,9 C) ±0,4 C ( ,1 C) ±0,4 C ( ,9 C) ±0,5 % a mért ért. (maradék tartomány) K tip. hőel.: ±0,3 C ( C) ±(0,2 C + a mért ért. 0,5 %-a) (maradék tartomány) T tip. hőel.: ±0,3 C ( C) ±(0,2 C + a mért ért. 0,5 %-a) (maradék tart.) Felbontás NTC: 0,1 C K tip. hőelem: 0,1 C T tip. hőelem: 0,1 C Egyéb A műszer tartalmazza a memóriát, a PC szoftvert és USB kábelt. CO 2, páratartalom, beltéri levegő és felületi hőmérséklet, abszolút nyomás, huzat, Lux, térfogatáram Differenciál nyomás: hpa Abszolút nyomás: hpa K tip. hőelem: C További paramétereket lásd az érzékelő adatainál. Differenciál nyomás: ± (0,3 Pa ± a mért ért. 1 %-a) ( hpa) ±(0,1 hpa + a mért ért. 1,5 %-a) (+25, hpa) Abszolút nyomás: ± 3 hpa K tip. hőelem: ±(0,3 C + a mért ért. 0,1 %-a) Differenciál nyomás: 0,001 hpa Abszolút nyomás: 0,1 hpa K tip. hőelem: 0,1 C Integrált, irányított mérési program: DIN EN szabvány szerinti klíma-, és légtechnikai rácsmérés. A műszerhez tartozik PC szoftver és USB kábel. Rendelési szám A rendelési javaslatokat lásd az utolsó oldalon. A műszerek részletes leírását tekintse meg a oldalon. 11

12 Komfortérzet mérés A komfortérzet mérhető. A testo 435 minden mérésnél biztos támogatást nyújt a beltéri levegőminőségre vonatkozó adatok automatikus dokumentálása révén. A beltéri levegőminőség, azaz Indoor Air Quality (IAQ) a klíma-, és szellőzéstechnikai berendezésekkel kapcsolatban használt, a helyiség levegőjének minőségét meghatározó mutató. Egy helység komfortérzetéről, a levegőminőség meghatározásáról olyan mutatók, mint a hőmérséklet, páratartalom és légáramlás, CO 2, a megvilágítás erőssége (Lux), valamint a zajszint (decibel) együttesen nyújtanak felvilágosítást. A testo 435 megbízható a komfortérzetet meghatározó paraméterek vizsgálatában. A beltéri levegőminőség elemzéséhez, az érzékelők széles skálája szinte minden elképzelhető mérést lehetővé tesz. A hőérzet a kiegészítőként kapható glóbusz hőmérsékletmérővel határozható meg, míg az IAQ-szonda a CO 2, a hőmérséklet és a relatív páratartalom értékeket méri egyidejűleg. Az olyan tipikus alkalmazási terület, mint a légcsatornában történõ mérés, és az IAQmérés, a műszerben eltárolt felhasználói profilok segítik. Area MEAN A klasszikus, vezetékes érzékelők mellett, vezeték nélküli érzékelők is találhatóak a kínálatban. A testo 435 használatával, az adatok szabad térben, 20 méteres távolságig, akár három rádiófrekvenciás érzékelővel is rögzíthetők és bármikor megjeleníthetőek. PC szoftver segítségével, a mért adatok könnyen elemezhetők, archiválhatók és dokumentálhatók. Áttekinthető mérési jegyzőkönyvek mutatják be a csatornákból, a hosszú ideig tartó mérésekből és a turbulencia mérésből származó adatokat. Több féle érzékelővel (opcionális), pl. IAQ érzékelő, szárnykerekes és hődrótos érzékelő, differenciál hőmérséklet-, és páratartalom érzékelő Két csatlakozási hely külső érzékelők számára Egyszerű kezelhetőség a felhasználói profilok révén Nagyméretű, megvilágított kijelző PC szoftver, az elemzéshez, archiváláshoz és dokumentáláshoz 12

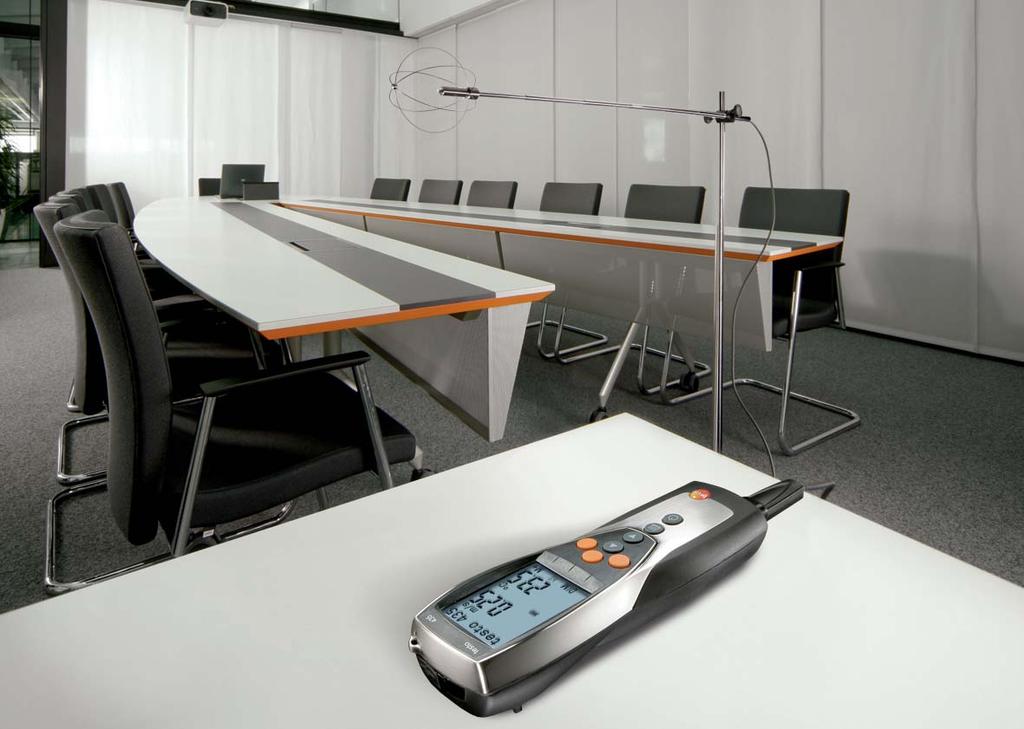

13 testo 435 műszer a komfortérzet méréshez. Sokrétű érzékelőinek köszönhetően a műszerrel a jó minőségű belérti levegő minden paraméte könnyen meghatározható. Használja például turbulencia méréshez a komfortérzetet érzékelő szondát. (ld. ábra) Komfort érzékelők Méréstartomány Pontosság Rendelési szám IAQ érzékelő a beltéri légállapot minőségének ellenőrzésére, CO 2 -, páratartalom-, hőmérséklet- valamint abszolút nyomás mérés asztali állvánnyal C %rH ppm CO hpa ± 0,3 C ± 2 %rh ( %rh) ± (75 ppm CO 2 ± a mért ért. 3 %-a) ( ppm CO 2 ) ±(150 ppm CO 2 ± a mért ért. 5 %-a) ( ppm CO 2 ) ± 10 hpa Komfortérzet érzékelő a turbulencia meghatározására max. 820 mm-es teleszkóppal és állvánnyal, megfelel az EN előírásnak max. 820 mm C m/s ± 0,3 C ± (0,03 m/s + a mért ért. 4 %-a) Páratartalom- / hőmérséklet érzékelő ø 12 mm C %rH ± 0,3 C ±2 %rh ( %rh) Lux érzékelő a megvilágítás mérésére Lux Hz f1 = 6 % = V(Lamda) megfelelőség f2 = 5 % = cos-hű értékelés C osztály

14 Klíma menedzsment Klíma elemzés felsőfokon. Mérés, elemzés és dokumentálás a testo 480 hasznos segítsége munkájában. A komfortérzet és a beltéri levegőminőség (IAQ) meghatározása során számos mérőműszer elbukik. Egy helyiség komfortérzetét több paraméter is meghatározza, ilyen pl. a hőmérséklet, a légáramlás, a páratartalom és a CO 2 érték is. Ezen paraméterek méréséhez, elemezéséhez és dokumentálásához olyan multifunkciós mérőműszerre van szükség, amik hathatós támogatást nyújt feladatának elvégzése során. Az eltérések automatikus kiszámításával a készülék nulla-hiba kijelzést is ad. Az érzékelők kéziműszer nélküli kalibrálásának lehetősége a műszer megszakításmentes használatát biztosítja. A testo 480 használatával az olyan negatív környezeti hatások, mint például a huzat könnyen bemérhetők, így a szakemberek, az optimális klíma beállításával, - ami különösen a nagy légterű irodákban élvez jelentőséget-, akár tartósan csökkenthetik az energiaköltségeket. Dolgozzon akár szakértőként, műszaki szolgáltatóként vagy szerviztechnikusként, a testo 480 mérőműszerrel minden klíma-, és szellőzéstechnikai mérési feladat könnyűszerrel elvégezhető! Az érzékelők széles skálájának köszönhetően, a testo 480, a klíma-, és légtechnikai mérések alapműszere. A beépített adattárolóval rendelkező, intelligens, digitális érzékelők jelzik a kalibrálás esedékességét, valamint szoftver segítségével mentésre kerülnek a kalibrálási adatok. A testo 480 méri a PMV és a PPD index értékeket, és a mérést követően ezeket azonnal az átlagértékekhez viszonyítja. A készülékkel a mérési eredmények ISO 7730 szabvány szerinti grafikus megjelenítésére is lehetőség van, ily módon a klímát jellemző paraméterek azonnal értékelhetők, majd az esetleges korrekciós intézkedések szükség esetén elvégezhetőek. Digitális komfortérzet érzékelők Méréstartomány Pontosság Rendelési szám Páratartalom és hőmérséklet érzékelő Ø 12 mm, rendkívül precíz páratartalom mérés 1 %-os pontossággal* IAQ érzékelő, a beltéri légállapot minőségének ellenőrzésére, CO 2 -, páratartalom-, hőmérséklet- valamint abszolút nyomás mérés asztali állvánnyal* % rh C C %rH ppm CO hpa ±(1,0 %rh + a mért ért. 0,7 %-a) ( %rh) ±(1,4 %rh + a mért ért. 0,7 %-a) ( %rh) ± 0,5 C ± 0,5 C ±(1,8 %rh + a mért ért. 0,7 %-a) ±(75 ppm CO 2 ± a mért ért. 3 %-a) ( ppm CO 2 ) ±(150 ppm CO 2 ± a mért ért. 5 %-a) ( ppm CO 2 ) ± 3 hpa Komfortérzet érzékelő a turbulencia fok mérésére EN normának megfelel* C m/s hpa ± 0,5 C ±(0,03 m/s + a mért ért. 4 %-a) ± 3 hpa Glóbusz érzékelő Ø 150mm, K-tipusú hőelem, a sugárzó hő mérésére C 1. osztály Lux érzékelő a megvilágítás mérésére Lux f1 = 6 % = V(Lamda) megfelelőség f2 = 5 % = cos-hű értékelés, C osztály *Csatlakozó kábel szükséges ( ) 14

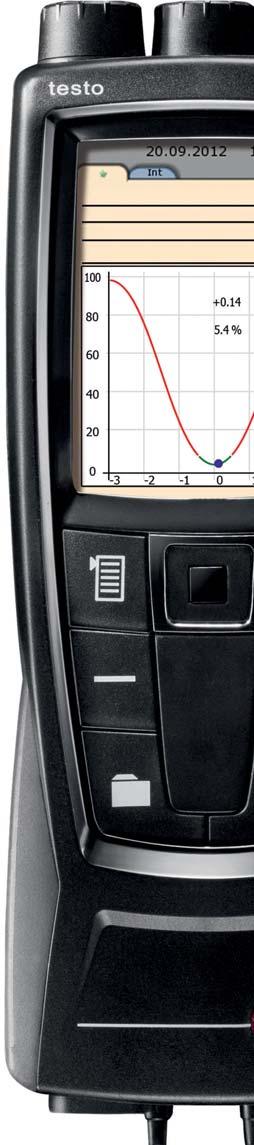

15 Minden klímára jellemző adat mérése egyetlen műszerrel Légsebesség, hőmérséklet, páratartalom, nyomás, fény, turbulenciafok és CO 2 tartalom. Multifunkciós eszköz Intelligens érzékelők minden mérési feladatra. PMV PPD measurement Default Point Graphic Date / Time Intelligens kalibrálási mód Az érzékelők jelzik a műszernek a következő kalibrálás esedékességét. PMV PMD Nulla-hiba kijelzés A digitális érzékelőknek köszönhetően a mérési eltérések automatikusan kiszámításra kerülnek. Komfortérzet optimalizálás Segítség a negatív munkahelyi környezeti hatások felismerésében és javításában. Integrált, irányított mérési program......ilyen például az EN szabvány szerinti klíma- és légtechnikai rácsmérés is. Gyors, profi jegyzőkönyvkészítés Az EasyClimate PC szoftverrel már a helyszínen prezentálhatja, elemzheti és akár jegyzőkönyvezheti a mérési eredményeket. Áttekínthető grafikus kijelző Mérési adatok nyomonkövetése egyetlen kijelzőképen. Praktikus trackpad A mérés menete néhány lépésben végignavigálható. 15

16 További mérőműszerek A munkahely klimatikus állapotának professzionális elemzése. Testo méréstechnika A biztos támasz munkájában. CO 2 mérőműszer testo csatornás infra érzékelővel A testo 535 precíz, megbízható CO 2 mérőműszer, a beltéri levegő minőségének felügyeletére szolgál. A kiváló minőségű és stabil 2-csatornás infra érzékelő segítségével, a hosszú mérések könynyen kivitelezhetők. A Testo jegyzőkönyv nyomtató segítségével, a dátummal és idővel ellátott mérési adatok már a helyszínen dokumentálhatóak. Rendelési szám Zajszintmérő testo AC/DC kimenettel A testo zajszintmérő ideális munkahelyeken történő alkalmazásra, ipari környezetben vagy akár nyilvános helyen végzett zajszint mérésére is. Funkcionalitása révén a testo minden igényt kielégít valamint megfelel az IEC osztály szabványának. Rendelési szám ppm CO 2 db Megvilágításmérő műszer testo 540 ideális munkahelyi mérésekhez A testo 540 érzékelője, a szem spektrális érzékenységével felveszi a versenyt. Ideális a munkahelyi megvilágítás erősségének mérésére. Rendelési szám Megvilágításmérő műszer testo 545 mérési hely kezeléssel A testo 545 műszerhez opcionálisan szoftver rendlehető, mely segítségével, a különböző mérőhelyek hozzáadásával, a teljes fényprofil meghatározható. A beépített adatgyűjtő funkció akár mért érték tárolására is alkalmas. Rendelési szám Páratartalom-, és hőmérséklet mérő műszer testo 608-H2 a beltéri levegőminőség folyamatos felügyeletére A kedvező árú, riasztási funkcióval ellátott testo 608-H2 folyamatosan ellenőrzi a páratartalom-, a hőmérséklet és a harmatpont értékeket. A nagyméretű kijelzőnek, és a praktikus kialakításnak köszönhetően, a műszer asztalon vagy akár a falra felfüggesztve is könnyen elhelyezhető. Rendelési szám Lux Lux %RH C Ctd További mérőműszereinket tekintse meg a oldalon. 16

17 Páratartalom-, és hőmérséklet mérő műszer testo 623 adatgyűjtő funkcióval A testo 623 mérőműszer áttekinthető kijelzőjén párhuzamosan mutatja az aktuális és a korábbi hőmérséklet és páratartalom értékeket, a dátumot, valamint az időt. A diagramos kiértékelésnek köszönhetően, akár 90 napra visszamenőleg lehetővé válik az elemzés. Rendelési szám Páratartalom-, és hőmérséklet adatgyűjtő testo 175 H1 külső páratartalom érzékelővel A testo 175 H1 professzionális, kompakt adatgyűjtő a hőmérséklet és a relatív páratartalom munkahelyeken és raktárhelyiségekben történő felügyeletére. A testo 175-H1 akár 1 millió mért adat tárolására is alkalmas. Rendelési szám Páratartalom-, és hőmérséklet adatgyűjtő testo 605-H1 Ideális csatornában történő méréshez A testo 605-H1 a 125 mm-es csuklós érzékelőszárnak és forgatható kijelzőjének köszönhetően rugalmas és kényelmes használatot biztosít pl. a csatornában végzett mérés során. Rendelési szám %RH C Ctd %RH C Ctd g/m 3 %RH C Ctd Mini páratartalom-, és hőmérséklet adatgyűjtő testo 174 H hosszú távú felügyeletre A testo 174 H mini hőmérséklet-, és páratartalom adatgyűjtő az épületek klímájának vagy a raktárakban az áruk folyamatos hőmérséklet-, és páratartalom értékeinek felügyeletére. Az ingyenes ComSoft Basic szoftver lehetővé teszi az adatgyűjtők gyors programozását és az egyszerű adatkezelést. Páratartalom-, és hőmérséklet mérő műszer testo 610 praktikus zsebméretben A testo 610 egyidejűleg méri a páratartalom-, és hőmérséklet értékeket, így gyors, ellenőrző mérésekre ideális (pl. irodában, üzemekben, raktár helyiségekben). A testo 610 műszerrel lehetséges a harmatpont és nedves hőmérséklet kiszámítása is. Rendelési szám Rendelési szám %RH C %RH C 17

18 További mérőműszerek A munkahely klimatikus állapotának professzionális elemzése. Testo méréstechnika A biztos támasz munkájában. Páratartalom-, és hőmérséklet mérő műszer testo 625 kompakt és robusztus A testo 625 kompakt műszer beépített páratartalom érzékelővel. A nehezen hozzáférhető helyeken történő mérésekhez, a páratartalom érzékelőfej egyszerűen levehető és a vezetékkel ellátott érzékelőnyélre (opcionális) csatlakoztatható. Infra hőmérsékletmmérő (2-csatornás) testo 810 praktikus zsebméretben A testo 810 egy igazán kézreálló hőmérsékletmérő műszer, mely az inframéréssel egyidejűleg méri a levegő hőmérsékletét, és a felületi hőmérsékletet is. Az infra felületi hőmérsékletmérést a 6:1 optika és az 1 pontos lézeres mérőfolt jelölés segíti. Rendelési szám Rendelési szám %RH C Ctd C Hőmérsékletmérő műszer (NTC) testo 110 érzékelők széles választékával A testo 110 nagy pontosságú, univerzálisan használható hőmérsékletmérő műszer, mely mostoha mérési körülmények közt történő használatkor is kíváló. A klasszikus érzékelőkön túl, vezeték nélküli rádiófrekvenciás érzékelővel is használható - akár egyidejűleg is - a műszer. Rendelési szám Hőmérsékletmérő műszer (K-tipusú hőelem) testo 925 elnyűhetetlen védőtokban (opcionális) A testo csatornás hőmérsékletmérő műszer, csatlakoztatható hőelemes érzékelőkkel. A mért adatok rádiófrekvenciás átvitele révén, egy vezeték nélkül csatlakoztatható hőmérséklet-érzékelő által mért értékek is megjeleníthetők a műszeren. Rendelési szám Infra hőmérsékletmérő műszer (2-csatornás) testo 835 H1 gyors, érintésmentes mérésekhez Különösen a kisméretű, mozgó vagy nehezen hozzáférhető tárgyak hőmérsékletének ellenőrzése során jeleskedik a testo 835 H1 innovatív, infra méréstechnikájával, mely még a nagy távolságokra is első osztályú eredményeket produkál. Rendelési szám C C %RH C További mérőműszereinket tekintse meg a oldalon. 18

19 Klíma-, és légtechnikai mérési megoldások áttekintése Légsebesség Hőmérséklet Páratartalom Nyomás Fény CO 2 Zajszint Fordulatszám Térfogatáram mérés csatornákban Térfogatáram mérés anemosztátokon Differenciál nyomás mérés szűrőkön és berendezéseken testo 405 testo 416 testo 425 testo 410 testo 417 testo 420 testo 510 testo 512 * Fordulatszám mérés ventilátorokon Multifunkciós mérőműszerek IAQ Megvilágítás mérés Zajszint Beltéri levegő és páratartalom mérés, telepített Páratartalom adatgyűjtő Páratartalom mérő Kontakt hőmérsékletmérő Érintésmentes felületi hőmérsékletmérés testo 460 testo 477 testo testo 480 testo 535 testo 540 testo 545 testo testo 608-H2 testo 623 testo 174 H testo 175 H1 testo 605-H1 testo 610 testo 625 testo 110 testo 925 testo 810 testo 835 H1 * *A műszer több változatban kapható. 19

20 Rendelési javaslatok Csomagjavaslatok megrendeléséhez. testo 480 légtechnikai szett testo 480 magas minőségű klímatechnikai mérőműszer EasyClimate PC szoftverrel, hálózati adapterrel, USB adatátviteli kábellel Szárnykerekes érzékelő ø16 mm, teleszkóppal Termikus áramlás érzékelő ø10 mm teleszkóppal, 90 -ban hajlítható Csatlakozó kábel digitális érzékelőkhöz Rendelési szám Páratartalom-, és hőmérséklet érzékelő ø12 mm Szárnykerekes érzékelő ø100 mm Rendszerbőrönd testo 480 komfortérzet szett testo 480 magas minőségű klímatechnikai mérőműszer PMV/PPD méréssel, EasyClimate PC szoftverrel, hálózati adapterrel, USB adatátviteli kábellel Komfortérzet érzékleő a turbulenciafok mérésére EN szabványnak megfelel* Glóbusz érzékelő Ø150 mm, K-tipusú hőelemmel, sugárzó hő mérésére IAQ érzékelő a beltéri légállapot minőségének ellenőrzésére, CO 2, páratartalom, hőmérséklet és abszolút nyomás, asztali állvánnyal* Renelési szám Lux érzékelő Csatlakozó kábel digitális érzékelőkhöz /msp/I/ Állvány a munkahelyi ellenőrzéshez Rendszerbőrönd a komfortérzet mérésekhez *Csatlakozó kábel szükséges testo 435 légtechnikai szett Rendelési szám testo multifunkciós mérőműszer adattárolóval, ComSoft PC szoftverrel, USB adatát viteli kábellel, elemmel Szárnykerekes érzékelő ø16 mm, teleszkóppal Hődrótos légsebesség érzékelő integrált hőmérséklet- és páratartalom méréssel, ø12 mm, teleszkóppal Műszerbőrönd a mérőműszerhez, érzékelőkhöz és tartozékokhoz Páratartalom-/hőmérséklet érzékelő Szárnykerekes érzékelő ø100 mm testo 420 szett testo 420 zsákos térfogatáram mérő, alapegységgel, 610 x 610 mm-es mérőzsákkal, 5 db merevítőelemmel, USB kábellel, elemmel és gurulós szállító bőrönddel Tartozékok: Cserélhető mérőzsák 360 x 360 mm Cserélhető mérőzsák 305 x 1220 mm Cserélhető mérőzsák 610 x 1220 mm Háromlábú állvány, 4m-ig kihúzható Rendelési szám A változtatás jogát - akár műszaki jellegűeket is - fenntartjuk. Testo Kft Budapest Röppentyű u. 53. Tel.: Fax: kapcsolat@testo.hu
