1 ESTIA Levegő-víz hőszivattyú

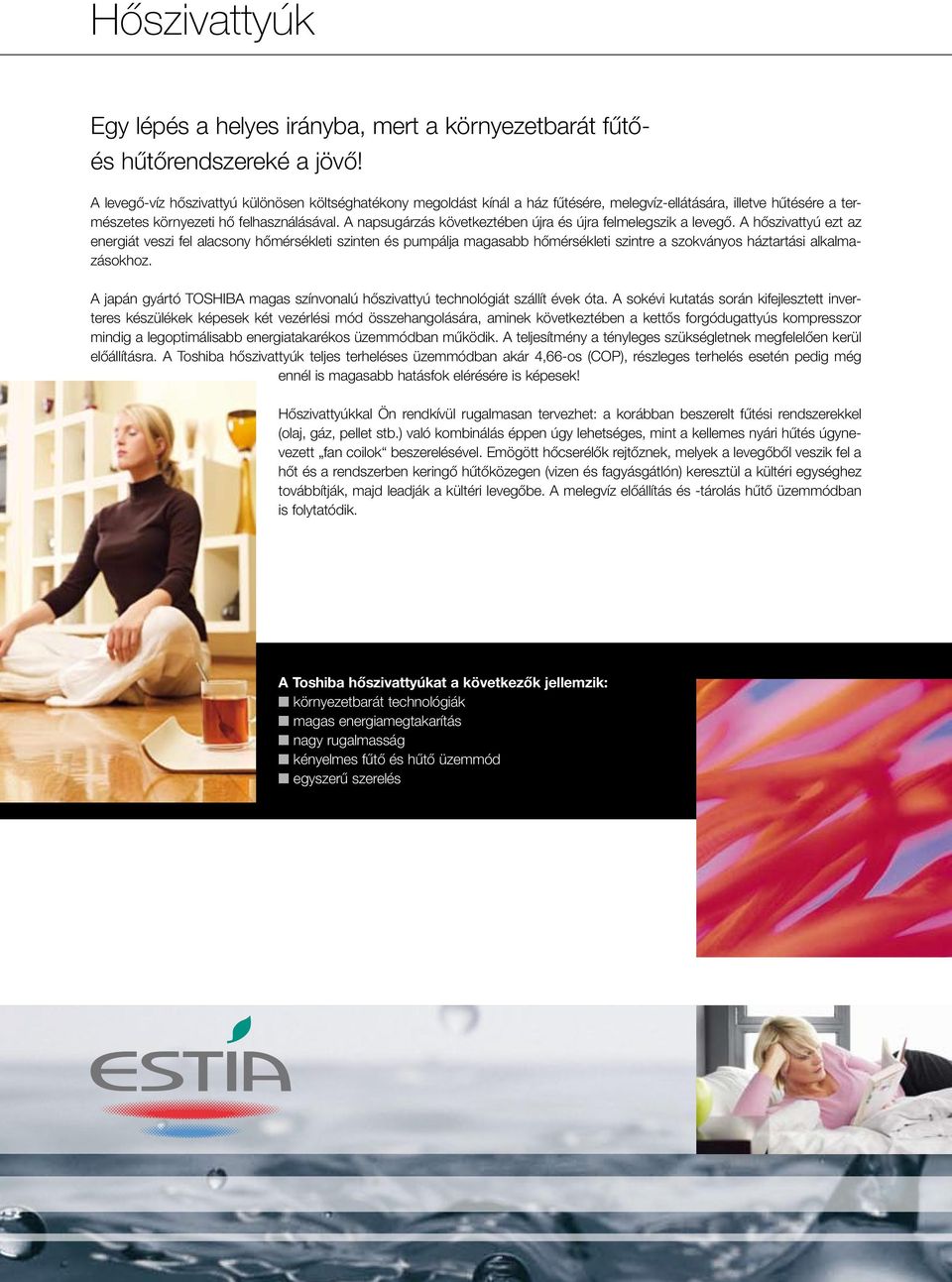

2 Hőszivattyúk Egy lépés a helyes irányba, mert a környezetbarát fűtő- és hűtőrendszereké a jövő! A levegő-víz hőszivattyú különösen költséghatékony megoldást kínál a ház fűtésére, -ellátására, illetve hűtésére a természetes környezeti hő felhasználásával. A napsugárzás következtében újra és újra felmelegszik a levegő. A hőszivattyú ezt az energiát veszi fel alacsony hőmérsékleti szinten és pumpálja magasabb hőmérsékleti szintre a szokványos háztartási alkalmazásokhoz. A japán gyártó TOSHIBA magas színvonalú hőszivattyú technológiát szállít évek óta. A sokévi kutatás során kifejlesztett inverteres készülékek képesek két vezérlési mód összehangolására, aminek következtében a kettős forgódugattyús kompresszor mindig a legoptimálisabb energiatakarékos üzemmódban működik. A teljesítmény a tényleges szükségletnek megfelelően kerül előállításra. A Toshiba hőszivattyúk teljes terheléses üzemmódban akár 4,66-os (COP), részleges terhelés esetén pedig még ennél is magasabb hatásfok elérésére is képesek! Hőszivattyúkkal Ön rendkívül rugalmasan tervezhet: a korábban beszerelt fűtési rendszerekkel (olaj, gáz, pellet stb.) való kombinálás éppen úgy lehetséges, mint a kellemes nyári hűtés úgynevezett fan coilok beszerelésével. Emögött hőcserélők rejtőznek, melyek a levegőből veszik fel a hőt és a rendszerben keringő hűtőközegen (vizen és fagyásgátlón) keresztül a hez továbbítják, majd leadják a kültéri levegőbe. A előállítás és -tárolás hűtő üzemmódban is folytatódik. A Toshiba hőszivattyúkat a következők jellemzik: környezetbarát technológiák magas energiamegtakarítás nagy rugalmasság kényelmes fűtő és hűtő üzemmód egyszerű szerelés

3 A legfőbb előnyök TOSHIBA levegő-víz hőszivattyú Legmagasabb színvonalú technológiák Ilyen nagyságrendű befektetések esetén nem csupán a beszerzési költségek optimalizálása fontos, hanem lehetőség szerint a folyamatos üzemi költségeket is alacsonyan kell tartani. A vezérlési opciók nagy rugalmassága fontos kiválasztási feltétel: végső soron ezek segítségével lehet a rendszert a szükségleteknek megfelelően beállítani. TOSHIBA Energiahatékonysági szempontból első: A Toshiba inverteres vezérlésű kültéri egységeivel elérhető különösen magas hatásfokok többszörös díjazásban részesültek és világszerte a dobogó legmagasabb fokán állnak. Ebben több alkotóelem is döntő szerepet játszik, így pl. az egyenárammal működő kettős forgódugattyús kompresszorok, a hibrid inverteres vezérlés, az optimális R-410A hűtőközeg, egyenáramú motorok és még sok egyéb. 2 zónás hőmérsékletvezérlés éjszakai hőmérséklet csökkentési opcióval: Ez a megoldás lehetővé teszi két különböző hőmérsékleti zóna, mint pl. ok vagy fúvó konvektorok (magas hőmérsékleti zóna) és (alacsony hőmérsékleti zóna) vezérlését. Ezáltal az előremenő hőmérséklet a külső hőmérséklettől függően kerül szabályozásra, melynek során az egyes előremenő hőmérsékletek mindkét hőmérsékleti zóna tekintetében az Estia vezérlő egységén kerülnek beállításra. A fűtési görbe épület követelményenként megváltoztatható az alapbeállításokban. A konfigurációtól függően célszerű lehet pl. ok esetében a helyiségek hőmérsékletének éjszakai csökkentése. Ehhez az Estia vezérlése lehetőséget ad a napi előremenő hőmérséklethez viszonyított hőmérséklet-különbség pontos beállítására. (A start/stopp idők beállítása illetve a csökkentendő zónák kiválasztása) Hűtő funkció: Úgynevezett fan coilok felszerelése hűtésre is képessé teszi a rendszert. Két vízszivattyú vezérlése: A párhuzamosan vezérli a fő vízszivattyút és maximálisan egy továbbit. (Vagy egy kiegészítő szivattyút nagyon hosszú csővezetékek esetében, vagy egy vízszivattyút egy második fűtő körhöz.) hangnyomásszint db(a) hangnyomásszint * 45* 44* 44* 44* 44* 42* 42* 44* HWS-802H-E HWS-1102H-E HWS-1402H-E fűtés hűtés *értékek éjszakai zajszint csökkentő funkció mellett Suttogóan halk ek: Az Estia ek rendkívül halk működésűek, mivel szabványszerűen nagyon nyugodt működésű kettős forgódugattyús kompresszorok kerültek beépítésre. A kompresszor tér két ellentétes elhelyezésű hengere, melyek a hűtő közeg sűrítését végzik, az építési módnak köszönhetően rezgésszegények és nyugodt működésűek, nem csupán a halk üzemet, hanem a hosszú élettartamot is biztosítják. Mindezek kiegészítése képpen egy fordulatszámszabályozott egyenáramú ventillátor motor és nagy felületű ventillátor szárnyak járulnak hozzá az alacsony zajszinthez. Különösen csendes üzem (akár 7 db(a)-el alacsonyabb) eléréséhez lehetőség van az éjszakai zajszint csökkentő funkció aktiválására, melynek start és stopp idejét az Estia vezérlésén lehet beállítani. Lásd a táblázatban.

4 Műszaki fortélyok Jegesedés elleni védelem Egy hőszivattyú működése közben bizonyos körülmények (hőmérséklet, páratartalom) között olvadékvíz keletkezik, mely a kültéri egységen jég képződéséhez vezethet, ami jelentős mértékben befolyásolja az üzemet. A jég leolvasztásához sok hagyományos készülék rendszeres időközönként elindít egy leolvasztási folyamatot, mellyel egyidejűleg megszakítják a fűtési folyamatot. Ez azért történik így, mert a készülék a levolvasztás során a fűtésiről átkapcsol a hűtési üzemmódra és a hőcserélőjén keresztül hőt ad le, ami végső soron megolvasztja a jeget. Az Estia hőszivattyúk a problémák ellen kezdettől fogva egy különleges jegesedés ellen védő vezetékkel és kevesebb, illetve rövidebb leolvasztási ciklussal lépnek fel. A ből érkező hűtő közeg még a Venturi előtt bevezetésre kerül egy a földön a hőcserélő körül elhelyezkedő kanyarulatba (jegesedés ellen védő vezeték), hogy azután a Venturi-n keresztül eljusson a hőcserélőbe. Mivel a hűtő közeg csak a Venturi után párolog el, a jegesedés ellen védő vezeték hőmérséklete az olvadási pont felett és ezáltal a terelő lemezek alsó része jégmentes marad. Továbbá a hőmérséklete és nyomásszintje folyamatosan mérésre kerül és a tényleges leolvasztási folyamat csak szükség esetén kerül indításra. Ez egy, a berendezés hatásfokát is növelő többlet. Jelentős fűtési teljesítmény többlet A kiforrott technológiákba folytatott többéves befektetés minden egyes nap érezteti a Toshiba levegő-víz hőszivattyúk előnyeit. A kettős forgódugattyús kompresszorok tökéletesen szabályozhatók egy széles fordulatszám tartományban, miáltal nagyon magas hatásfokot érnek el. A vektoros IPDU inverteres vezérlés garantálja a motor áramlásainak pontos és gyors kiszámítását az ESTIA esetében egy R.I.S.C. mikrocsip veszi át a nagysebességű vektorszámítás feladatát. A hőcserélő jegesedés elleni védelme megelőzi a hatékonyságvesztést. A hőmérséklet szabályozott leolvasztási vezérlés csak szélsőséges körülmények között kerül aktiválásra. Az Estia berendezések akár alacsony külső hőmérséklet esetén is magas fűtési teljesítményt adnak le és a magas hatásfokoknak köszönhetően alacsonyan tartják a fűtési költségeket. Estia természetesen jelentős különbség. kw ,48 1,85 teljesítmény diagram 11,2 kw-os modell fűtési teljesítmény 35 C előremenő hőmérséklet esetén fűtési szükséglet (pl. 10 kw -15 C esetén) aktív elektromos kiegészítő fűtés mellett hőmérsékleteloszlás (középértékek: Bécs, 2008) 6,86 2,22 8,40 2,47 Teljesítmény diagram 11,2 kw-os modell (adatok teljes terhelés esetén, leolvasztási ciklussal együtt) 9,90 2,96 10,55 3,2 14,97 4,63 16,62 5,19 17,70 5,55 20,01 6, napok száma évente külső hőmérséklet C 0

5 Alkalmazási példák 1 zóna fűtés funkcióval 1 zóna fűtés és hűtés funkcióval fan coil (fűtés és hűtés) 1 zóna fűtés funkcióval és előállítással 1 zóna fűtés és hűtés funkcióval valamint előállítással 2 zóna hűtés funkcióval 2 zóna meglevő fűtéssel meglevő fűtés fan coil (fűtés és hűtés) Alkalmazási példa új ház esetén átmeneti Alkalmazási példa egy házzal és meglevő fűtéssel átmeneti 2 zóna szolár és hűtés funkcióval 2 zóna átmeneti val és hűtés funkcióval szolár panel táguló edény táguló edény (az építkezésen) fan coil (fűtés és hűtés) fan coil (fűtés és hűtés) Alkalmazási példa új ház esetén átmeneti Alkalmazási példa új ház esetén átmeneti (az építkezésen)

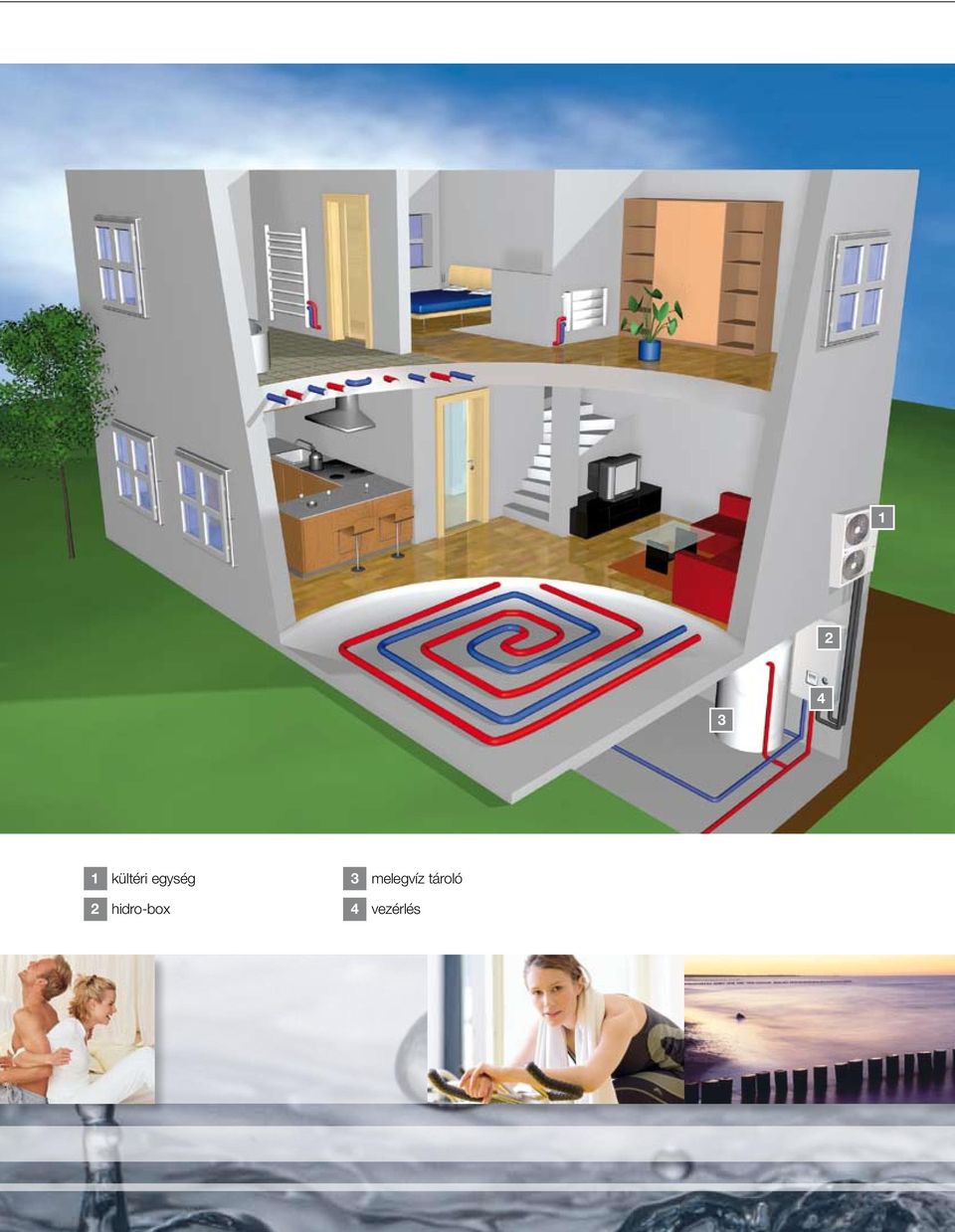

6 box 4 vezérlés

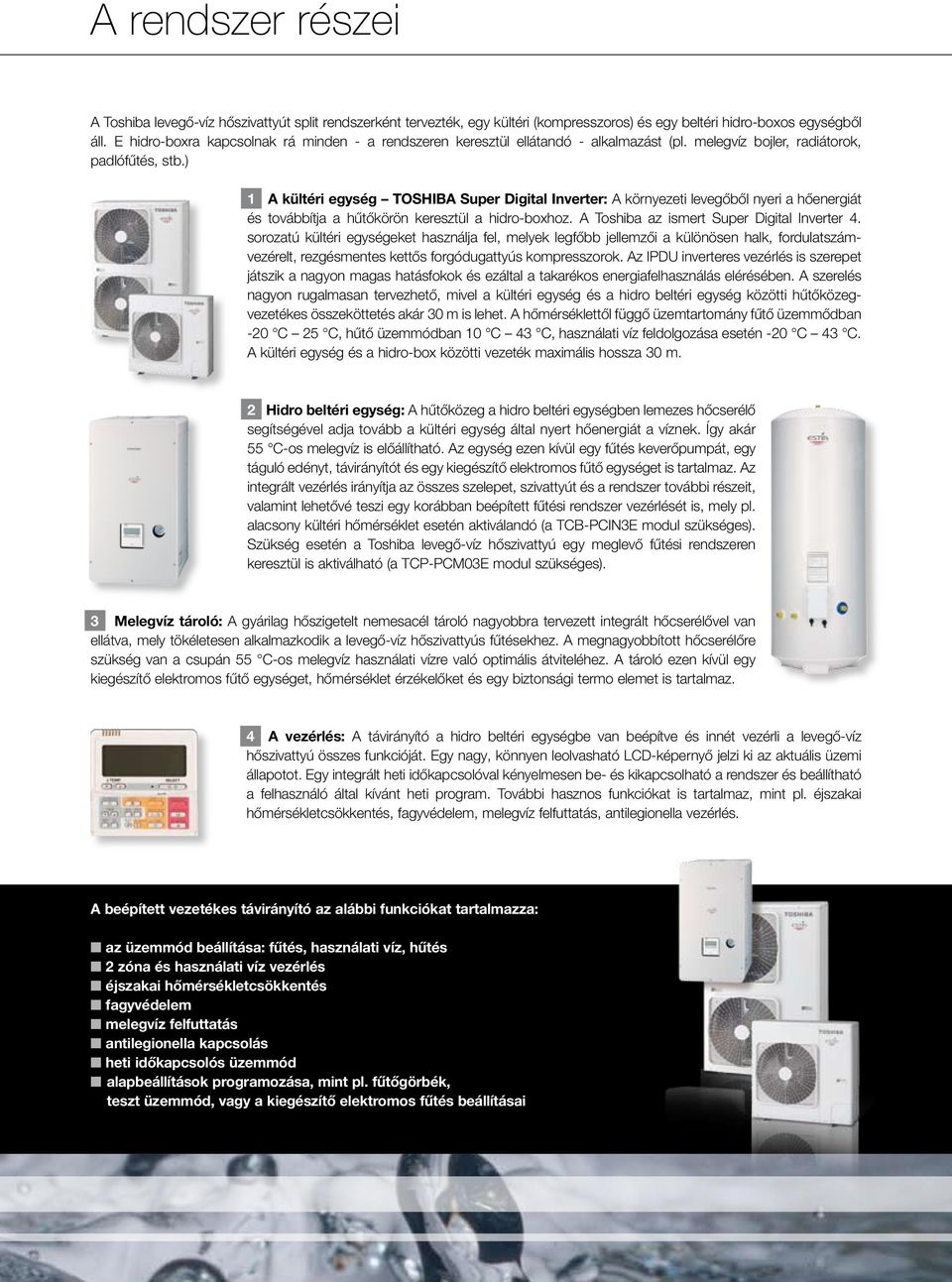

7 A rendszer részei A Toshiba levegő-víz hőszivattyút split rendszerként tervezték, egy kültéri (kompresszoros) és egy beltéri -boxos egységből áll. E -boxra kapcsolnak rá minden - a rendszeren keresztül ellátandó - alkalmazást (pl. bojler, ok,, stb.) 1 A TOSHIBA Super Digital Inverter: A környezeti levegőből nyeri a hőenergiát és továbbítja a hűtőkörön keresztül a -boxhoz. A Toshiba az ismert Super Digital Inverter 4. sorozatú eket használja fel, melyek legfőbb jellemzői a különösen halk, fordulatszámvezérelt, rezgésmentes kettős forgódugattyús kompresszorok. Az IPDU inverteres vezérlés is szerepet játszik a nagyon magas hatásfokok és ezáltal a takarékos energiafelhasználás elérésében. A szerelés nagyon rugalmasan tervezhető, mivel a és a közötti hűtőközegvezetékes összeköttetés akár m is lehet. A hőmérséklettől függő üzemtartomány fűtő üzemmődban -20 C 25 C, hűtő üzemmódban 10 C 43 C, használati víz feldolgozása esetén -20 C 43 C. A és a -box közötti vezeték maximális hossza m. 2 Hidro : A hűtőközeg a ben lemezes hőcserélő segítségével adja tovább a által nyert hőenergiát a víznek. Így akár 55 C-os is előállítható. Az egység ezen kívül egy fűtés keverőpumpát, egy táguló edényt, távirányítót és egy kiegészítő elektromos fűtő egységet is tartalmaz. Az integrált vezérlés irányítja az összes szelepet, szivattyút és a rendszer további részeit, valamint lehetővé teszi egy korábban beépített fűtési rendszer vezérlését is, mely pl. alacsony kültéri hőmérséklet esetén aktiválandó (a TCB-PCIN3E modul szükséges). Szükség esetén a Toshiba levegő-víz hőszivattyú egy meglevő fűtési rendszeren keresztül is aktiválható (a TCP-PCM03E modul szükséges). 3 Melegvíz : A gyárilag hőszigetelt nemesacél nagyobbra tervezett integrált hőcserélővel van ellátva, mely tökéletesen alkalmazkodik a levegő-víz hőszivattyús fűtésekhez. A megnagyobbított hőcserélőre szükség van a csupán 55 C-os használati vízre való optimális átviteléhez. A ezen kívül egy kiegészítő elektromos fűtő egységet, hőmérséklet érzékelőket és egy biztonsági termo elemet is tartalmaz. 4 A vezérlés: A távirányító a be van beépítve és innét vezérli a levegő-víz hőszivattyú összes funkcióját. Egy nagy, könnyen leolvasható LCD-képernyő jelzi ki az aktuális üzemi állapotot. Egy integrált heti időkapcsolóval kényelmesen be- és kikapcsolható a rendszer és beállítható a felhasználó által kívánt heti program. További hasznos funkciókat is tartalmaz, mint pl. éjszakai hőmérsékletcsökkentés, fagyvédelem, felfuttatás, antilegionella vezérlés. A beépített vezetékes távirányító az alábbi funkciókat tartalmazza: az üzemmód beállítása: fűtés, használati víz, hűtés 2 zóna és használati víz vezérlés éjszakai hőmérsékletcsökkentés fagyvédelem felfuttatás antilegionella kapcsolás heti időkapcsolós üzemmód alapbeállítások programozása, mint pl. fűtőgörbék, teszt üzemmód, vagy a kiegészítő elektromos fűtés beállításai

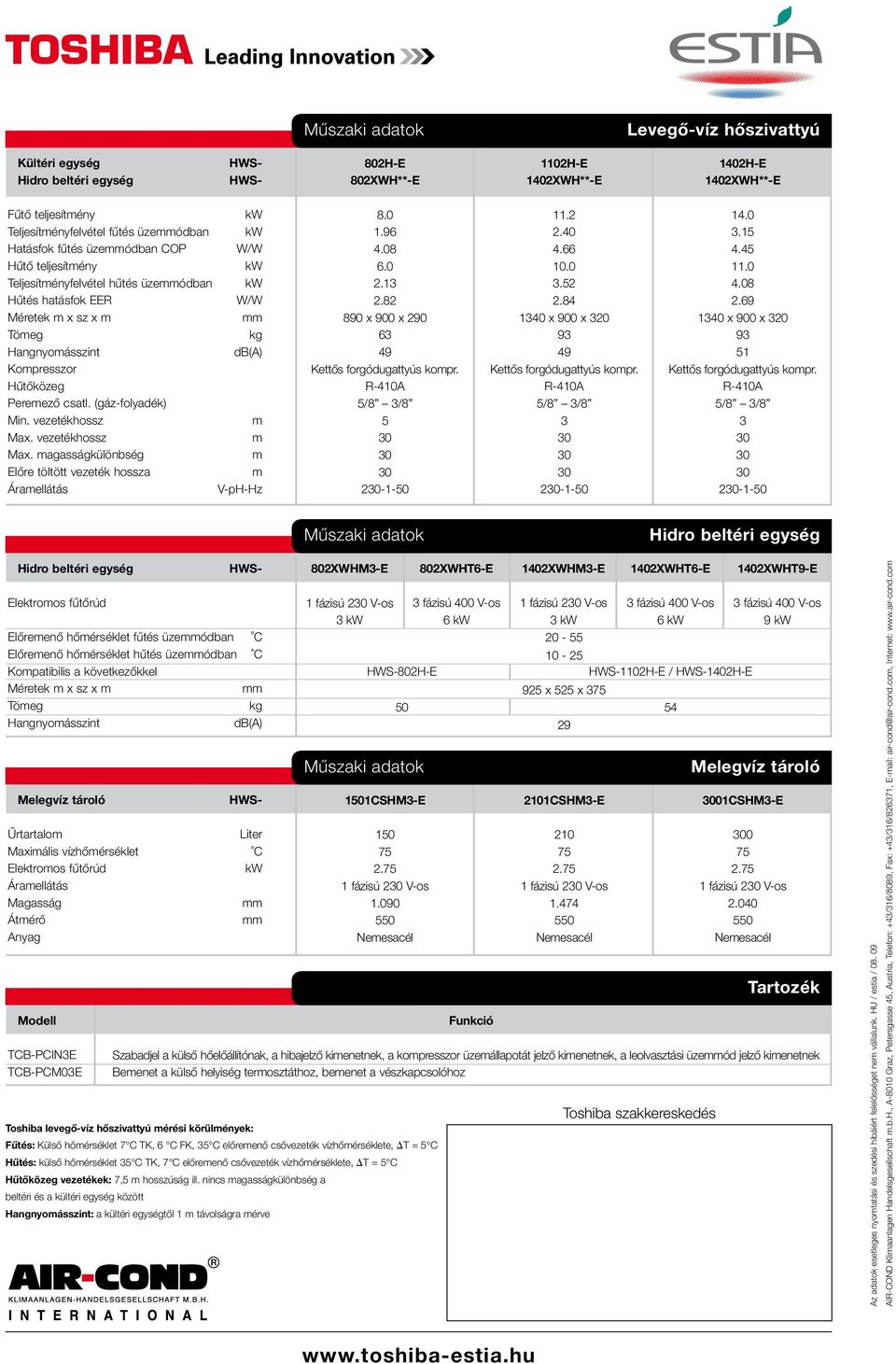

8 Műszaki adatok Levegő-víz hőszivattyú Kültéri egység Hidro HWS- HWS- 802H-E 802XWH**-E 1102H-E 1402XWH**-E 1402H-E 1402XWH**-E Fűtő teljesítmény kw Teljesítményfelvétel fűtés üzemmódban kw Hatásfok fűtés üzemmódban COP W/W Hűtő teljesítmény kw Teljesítményfelvétel hűtés üzemmódban kw Hűtés hatásfok EER W/W Méretek m x sz x m mm Tömeg kg Hangnyomásszint db(a) Kompresszor Hűtőközeg Peremező csatl. (gáz-folyadék) Min. vezetékhossz m Max. vezetékhossz m Max. magasságkülönbség m Előre töltött vezeték hossza m Áramellátás V-pH-Hz x 900 x Kettős forgódugattyús kompr. R-410A 5/8 3/ x 900 x Kettős forgódugattyús kompr. R-410A 5/8 3/ x 900 x Kettős forgódugattyús kompr. R-410A 5/8 3/ Műszaki adatok Hidro Hidro Elektromos fűtőrúd Melegvíz Űrtartalom Maximális vízhőmérséklet Elektromos fűtőrúd Áramellátás Magasság Átmérő Anyag HWS- Előremenő hőmérséklet fűtés üzemmódban C Előremenő hőmérséklet hűtés üzemmódban C Kompatibilis a következőkkel Méretek m x sz x m mm Tömeg kg Hangnyomásszint db(a) Modell TCB-PCIN3E TCB-PCM03E HWS- Liter C kw mm mm 802XWHM3-E 1 fázisú 2 V-os 3 kw Műszaki adatok 1501CSHM3-E fázisú 2 V-os Nemesacél Toshiba levegő-víz hőszivattyú mérési körülmények: Fűtés: Külső hőmérséklet 7 C TK, 6 C FK, 35 C előremenő csővezeték vízhőmérséklete, DT = 5 C Hűtés: külső hőmérséklet 35 C TK, 7 C előremenő csővezeték vízhőmérséklete, DT = 5 C Hűtőközeg vezetékek: 7,5 m hosszúság ill. nincs magasságkülönbség a beltéri és a között Hangnyomásszint: a től 1 m távolságra mérve 802XWHT6-E 3 fázisú 400 V-os 6 kw 1402XWHM3-E 1 fázisú 2 V-os 3 kw CSHM3-E fázisú 2 V-os Nemesacél 1402XWHT6-E 3 fázisú 400 V-os 6 kw HWS-802H-E HWS-1102H-E / HWS-1402H-E 925 x 525 x Funkció Toshiba szakkereskedés 1402XWHT9-E 3 fázisú 400 V-os 9 kw Melegvíz 01CSHM3-E fázisú 2 V-os Nemesacél Tartozék Szabadjel a külső hőelőállítónak, a hibajelző kimenetnek, a kompresszor üzemállapotát jelző kimenetnek, a leolvasztási üzemmód jelző kimenetnek Bemenet a külső helyiség termosztáthoz, bemenet a vészkapcsolóhoz Az adatok esetleges nyomtatási és szedési hibáiért felelősséget nem vállalunk. HU / estia / AIR-COND Klimaanlagen Handelsgesellschaft m.b.h., A-8010 Graz, Petersgasse 45, Austria, Telefon: +43/316/8089, Fax: +43/316/826371, air-cond@air-cond.com, Internet:
