Szelepek és működtetők. Minden alkalmazási területre természetesen a SAUTER-től.

Átírás

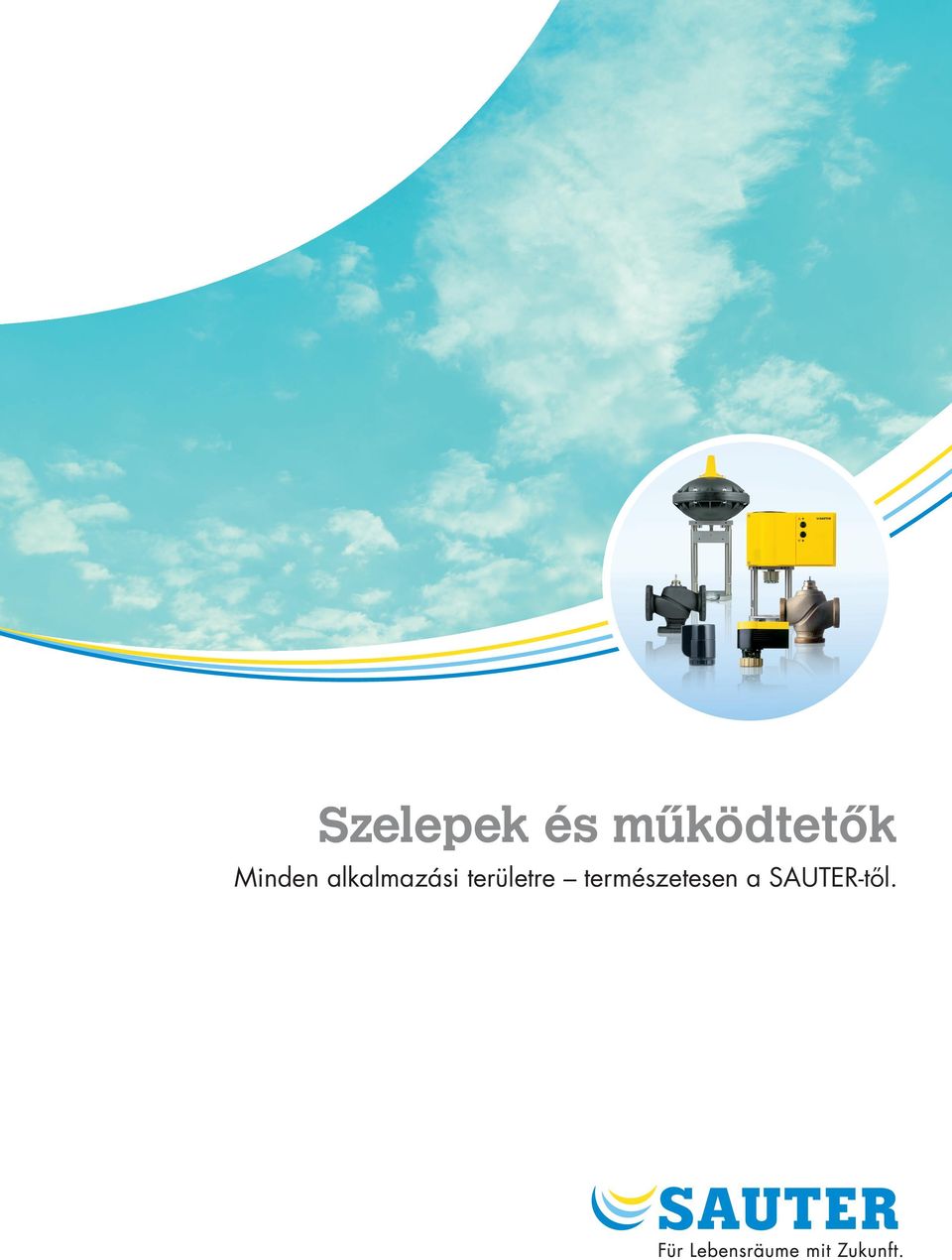

1 Szelepek és működtetők Minden alkalmazási területre természetesen a SAUTER-től.

2 A szenvedélyből innováció, a felelősségből hatékony energiafelhasználás: a Sauter a viszonyítási szintet teremtette meg a szabályozástechnikában. A SAUTER tapasztalata minden részletben, minden termékben, minden megoldásban megtalálható. A SAUTER a modern épületautomatikai rendszerek hatékony energiafelhasználási megoldásainak tapasztalt gyártója és szállítója. A Sauter intelligens mérési, vezérlési, és szabályozási megoldásai a Sauter alapvető hozzáértését valamint a kutatás, fejlesztés és gyártás során az elmúlt 100 évben elért sikereit tükrözik. A SAUTER termékei a periféria elemektől kezdve az automatika szintjéig általánosan kiemelkedő szintet testesítenek meg, és akár egyedi eszközként, akár rendszerbe kapcsolva minden emberi tartózkodásra szolgáló helyiségben gondoskodnak az optimális közérzetetről. Magas szintű rugalmasság az optimális eredmények érdekében. «Made in Switzerland» jelzésű termékeink a fűtés-, hűtés- és klímatechnológiai ipar egész világon keresett építőelemei. Ez az állítás egyformán érvényes a kivitelezők, a végfelhasználók és a gyártók vonatkozásában, akik mindannyian nagyra értékelik a pontos szabályozást és a csekély telepítési időráfordítást. A SAUTER jelenlegi szelep- és integrált intelligenciával rendelkező szelepállító termékválasztéka mindenkor kevés alaptípussal képes lefedni a szelepműködtetők működési biztonságával és hosszú élettartamával kapcsolatos követelményeket. Ez logikussá és könnyűvé teszi a választást. Amivel az Ön dolgát leegyszerüsítjük: az alkatrészkatalógus. Jó minőségű szabályozást akkor lehet létrehozni, ha a szelep és a működtető technológiája és üzembiztonsága azonosan magas szinten állnak: ez pedig a SAUTER minőségi színvonala. Válassza ki a szelep alapváltozatot, nyissa ki a katalógust a megfelelő oldalon, és a pontosan megadott adatok alapján válassza ki az Önnek megfelelő szelep és szelepállító kombinációt. 2

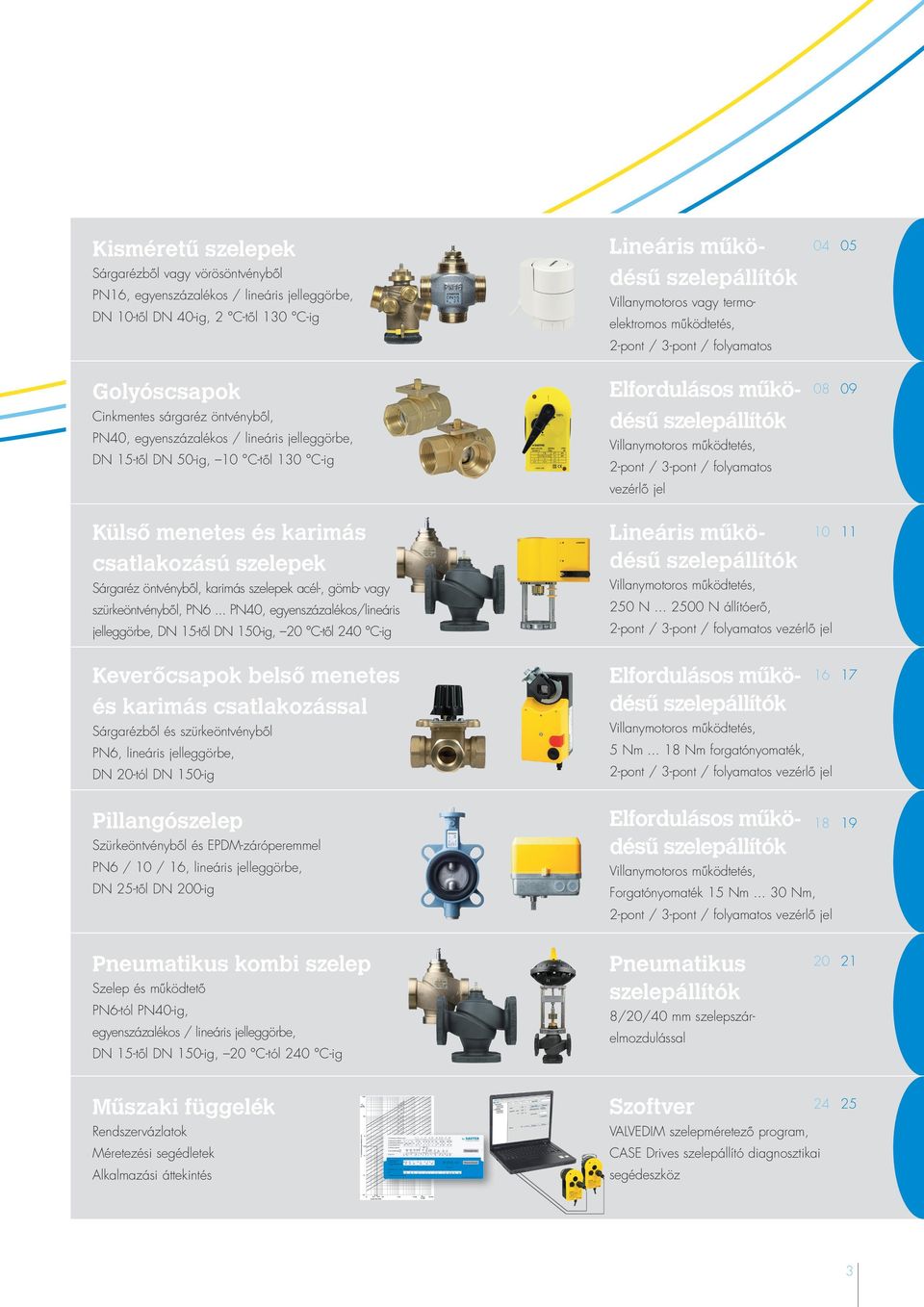

3 Kisméretű szelepek Sárgarézből vagy vörösöntvényből PN16, egyenszázalékos / lineáris jelleggörbe, DN 10-től DN 40-ig, 2 C-től 130 C-ig Lineáris működésű szelepállítók Villanymotoros vagy termoelektromos működtetés, 2-pont / 3-pont / folyamatos Golyóscsapok Cinkmentes sárgaréz öntvényből, PN40, egyenszázalékos / lineáris jelleggörbe, DN 15-től DN 50-ig, 10 C-től 130 C-ig Elfordulásos működésű szelepállítók Villanymotoros működtetés, 2-pont / 3-pont / folyamatos vezérlő jel Külső menetes és karimás csatlakozású szelepek Sárgaréz öntvényből, karimás szelepek acél-, gömb- vagy szürkeöntvényből, PN6... PN40, egyenszázalékos/lineáris jelleggörbe, DN 15-től DN 150-ig, 20 C-től 240 C-ig Keverőcsapok belső menetes és karimás csatlakozással Sárgarézből és szürkeöntvényből PN6, lineáris jelleggörbe, DN 20-tól DN 150-ig Pillangószelep Szürkeöntvényből és EPDM-záróperemmel PN6 / 10 / 16, lineáris jelleggörbe, DN 25-től DN 200-ig Lineáris működésű szelepállítók Villanymotoros működtetés, 250 N N állítóerő, 2-pont / 3-pont / folyamatos vezérlő jel Elfordulásos működésű szelepállítók Villanymotoros működtetés, 5 Nm Nm forgatónyomaték, 2-pont / 3-pont / folyamatos vezérlő jel Elfordulásos működésű szelepállítók Villanymotoros működtetés, Forgatónyomaték 15 Nm Nm, 2-pont / 3-pont / folyamatos vezérlő jel Pneumatikus kombi szelep Szelep és működtető PN6-tól PN40-ig, egyenszázalékos / lineáris jelleggörbe, DN 15-től DN 150-ig, 20 C-tól 240 C-ig Pneumatikus szelepállítók 8/20/40 mm szelepszárelmozdulással Műszaki függelék Rendszervázlatok Méretezési segédletek Alkalmazási áttekintés Szoftver VALVEDIM szelepméretező program, CASE Drives szelepállító diagnosztikai segédeszköz

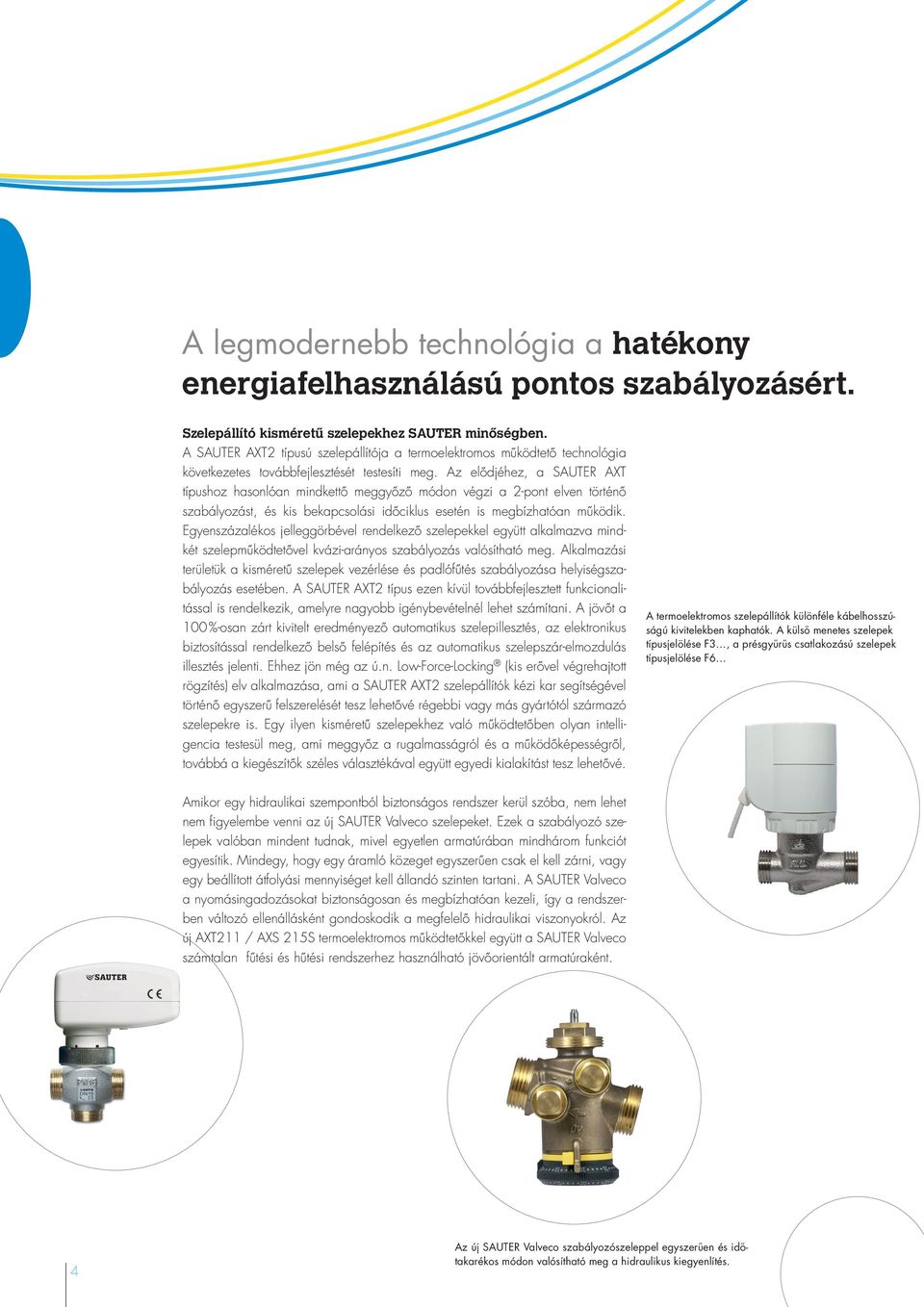

4 A legmodernebb technológia a hatékony energiafelhasználású pontos szabályozásért. Szelepállító kisméretű szelepekhez SAUTER minőségben. A SAUTER AXT2 típusú szelepállítója a termoelektromos működtető technológia következetes továbbfejlesztését testesíti meg. Az elődjéhez, a SAUTER AXT típushoz hasonlóan mindkettő meggyőző módon végzi a 2-pont elven történő szabályozást, és kis bekapcsolási időciklus esetén is megbízhatóan működik. Egyenszázalékos jelleggörbével rendelkező szelepekkel együtt alkalmazva mindkét szelepműködtetővel kvázi-arányos szabályozás valósítható meg. Alkalmazási területük a kisméretű szelepek vezérlése és padlófűtés szabályozása helyiségszabályozás esetében. A SAUTER AXT2 típus ezen kívül továbbfejlesztett funkcionalitással is rendelkezik, amelyre nagyobb igénybevételnél lehet számítani. A jövőt a 100 %-osan zárt kivitelt eredményező automatikus szelepillesztés, az elektronikus biztosítással rendelkező belső felépítés és az automatikus szelepszár-elmozdulás illesztés jelenti. Ehhez jön még az ú.n. Low-Force-Locking (kis erővel végrehajtott rögzítés) elv alkalmazása, ami a SAUTER AXT2 szelepállítók kézi kar segítségével történő egyszerű felszerelését tesz lehetővé régebbi vagy más gyártótól származó szelepekre is. Egy ilyen kisméretű szelepekhez való működtetőben olyan intelligencia testesül meg, ami meggyőz a rugalmasságról és a működőképességről, továbbá a kiegészítők széles választékával együtt egyedi kialakítást tesz lehetővé. A termoelektromos szelepállítók különféle kábelhosszúságú kivitelekben kaphatók. A külső menetes szelepek típusjelölése F3, a présgyűrűs csatlakozású szelepek típusjelölése F6 Amikor egy hidraulikai szempontból biztonságos rendszer kerül szóba, nem lehet nem figyelembe venni az új SAUTER Valveco szelepeket. Ezek a szabályozó szelepek valóban mindent tudnak, mivel egyetlen armatúrában mindhárom funkciót egyesítik. Mindegy, hogy egy áramló közeget egyszerűen csak el kell zárni, vagy egy beállított átfolyási mennyiséget kell állandó szinten tartani. A SAUTER Valveco a nyomásingadozásokat biztonságosan és megbízhatóan kezeli, így a rendszerben változó ellenállásként gondoskodik a megfelelő hidraulikai viszonyokról. Az új AXT211 / AXS 215S termoelektromos működtetőkkel együtt a SAUTER Valveco számtalan fűtési és hűtési rendszerhez használható jövőorientált armatúraként. 4 Az új SAUTER Valveco szabályozószeleppel egyszerűen és időtakarékos módon valósítható meg a hidraulikus kiegyenlítés.

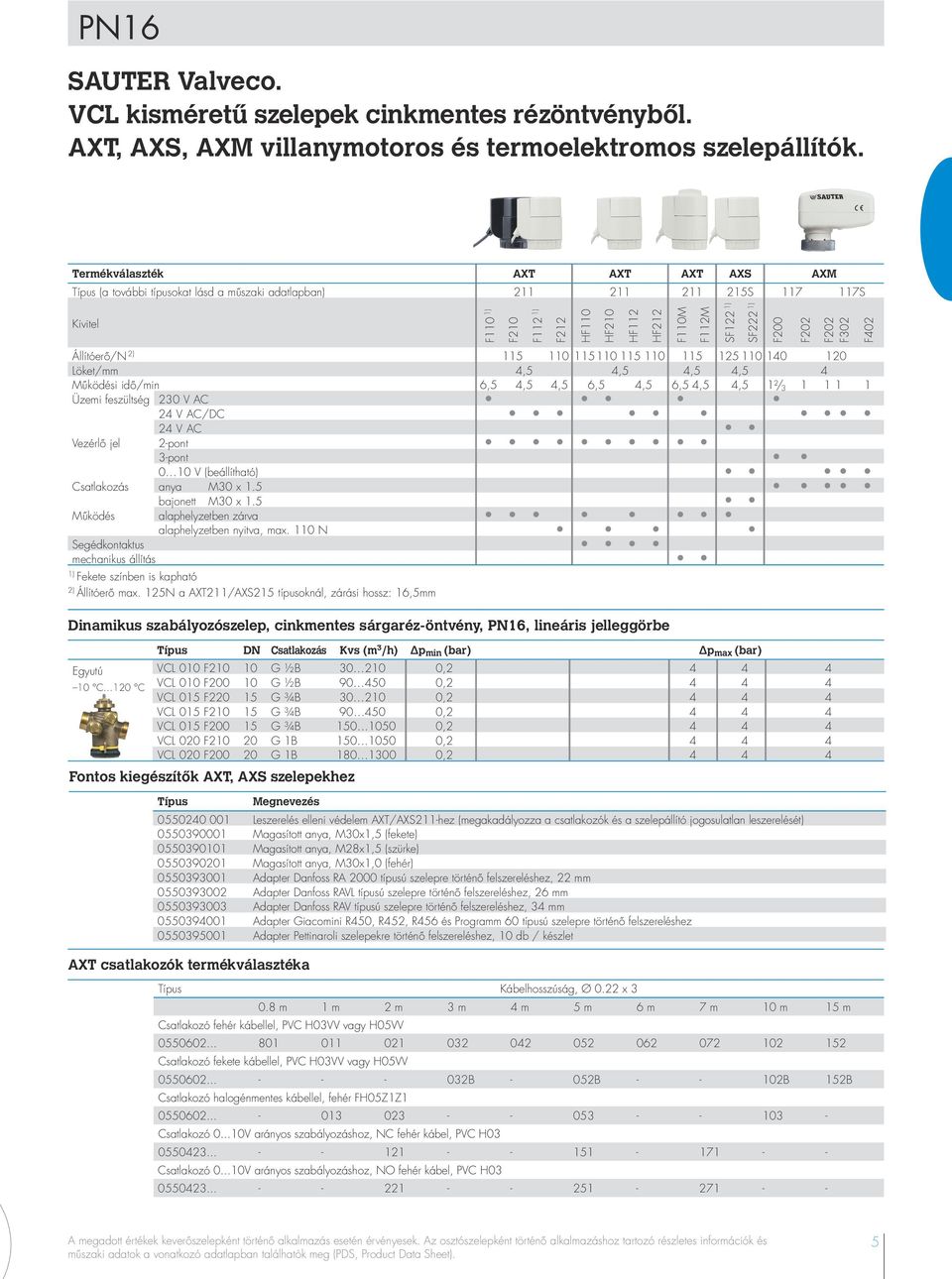

5 PN16 SAUTER Valveco. VCL kisméretű szelepek cinkmentes rézöntvényből. AXT, AXS, AXM villanymotoros és termoelektromos szelepállítók. Termékválaszték AXT AXT AXT AXS AXM Típus (a további típusokat lásd a műszaki adatlapban) S S Kivitel F110 1) F210 F112 1) F212 HF110 HF210 HF112 HF212 F110M F112M SF122 1) SF222 1) F200 F202 F202 F302 F402 Állítóerő/N 2) Löket/mm 4,5 4,5 4,5 4,5 4 Működési idő/min 6,5 4,5 4,5 6,5 4,5 6,5 4,5 4,5 1²/ Üzemi feszültség 230 V AC 24 V AC/DC 24 V AC Vezérlő jel 2-pont 3-pont 0 10 V (beállítható) Csatlakozás anya M30 x 1.5 bajonett M30 x 1.5 Működés alaphelyzetben zárva alaphelyzetben nyitva, max. 110 N Segédkontaktus mechanikus állítás 1) Fekete színben is kapható 2) Állítóerő max. 125N a AXT211/AXS215 típusoknál, zárási hossz: 16,5mm Dinamikus szabályozószelep, cinkmentes sárgaréz-öntvény, PN16, lineáris jelleggörbe Típus DN Csatlakozás Kvs (m 3 /h) Δp min (bar) Δp max (bar) Egyutú VCL 010 F G ½B , C 120 C VCL 010 F G ½B , VCL 015 F G ¾B , VCL 015 F G ¾B , VCL 015 F G ¾B , VCL 020 F G 1B , VCL 020 F G 1B , Fontos kiegészítők AXT, AXS szelepekhez Típus Megnevezés Leszerelés elleni védelem AXT/AXS211-hez (megakadályozza a csatlakozók és a szelepállító jogosulatlan leszerelését) Magasított anya, M30x1,5 (fekete) Magasított anya, M28x1,5 (szürke) Magasított anya, M30x1,0 (fehér) Adapter Danfoss RA 2000 típusú szelepre történő felszereléshez, 22 mm Adapter Danfoss RAVL típusú szelepre történő felszereléshez, 26 mm Adapter Danfoss RAV típusú szelepre történő felszereléshez, 34 mm Adapter Giacomini R450, R452, R456 és Programm 60 típusú szelepre történő felszereléshez Adapter Pettinaroli szelepekre történő felszereléshez, 10 db / készlet AXT csatlakozók termékválasztéka Típus Kábelhosszúság, Ø 0.22 x m 1 m 2 m 3 m 4 m 5 m 6 m 7 m 10 m 15 m Csatlakozó fehér kábellel, PVC H03VV vagy H05VV Csatlakozó fekete kábellel, PVC H03VV vagy H05VV B - 052B B 152B Csatlakozó halogénmentes kábellel, fehér FH05Z1Z Csatlakozó V arányos szabályozáshoz, NC fehér kábel, PVC H Csatlakozó V arányos szabályozáshoz, NO fehér kábel, PVC H A megadott értékek keverőszelepként történő alkalmazás esetén érvényesek. Az osztószelepként történő alkalmazáshoz tartozó részletes információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet). 5

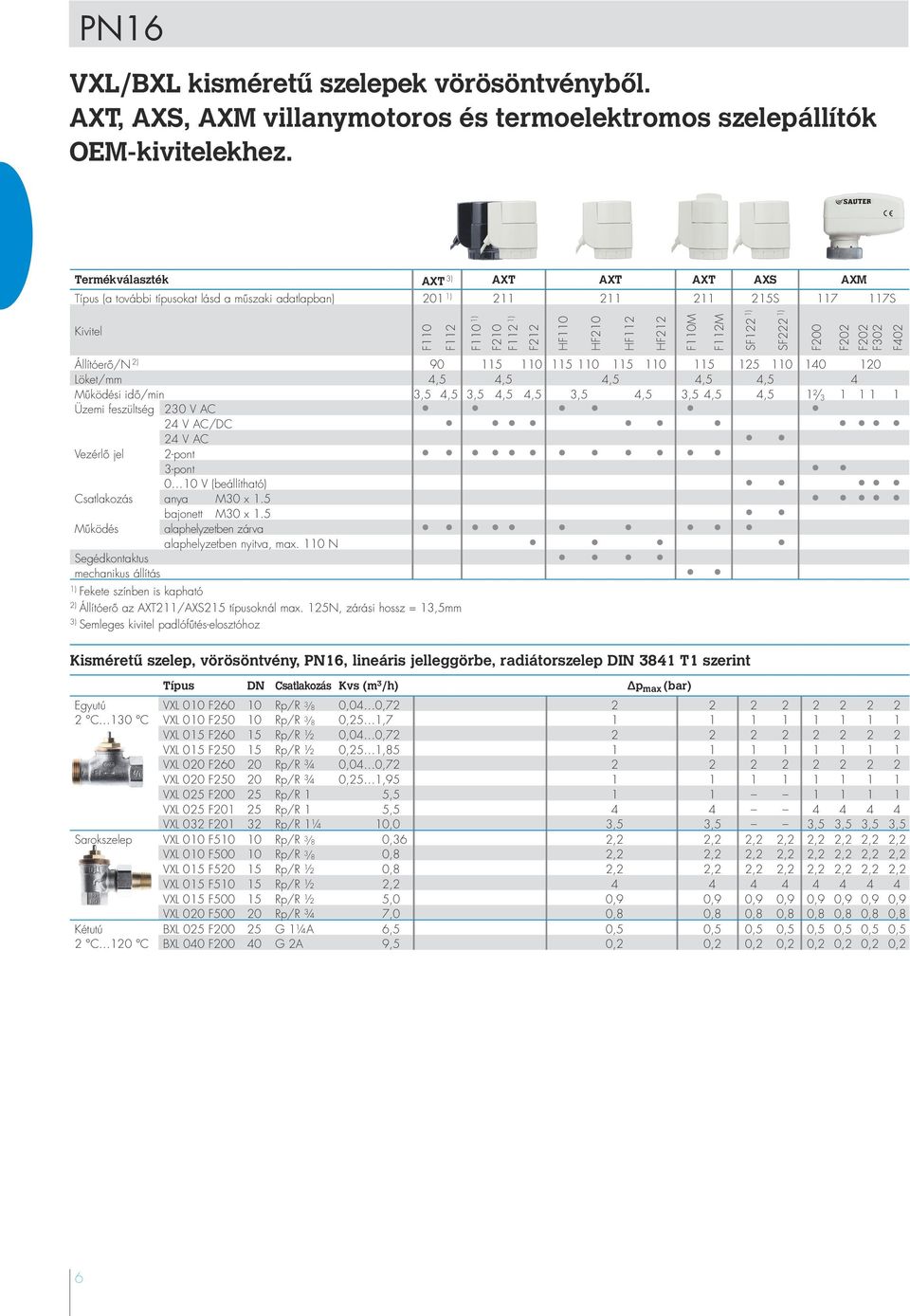

6 PN16 VXL/BXL kisméretű szelepek vörösöntvényből. AXT, AXS, AXM villanymotoros és termoelektromos szelepállítók OEM-kivitelekhez. Termékválaszték AXT 3) AXT AXT AXT AXS AXM Típus (a további típusokat lásd a műszaki adatlapban) 201 1) S S Kivitel F110 F112 F110 1) F210 F112 1) F212 HF110 HF210 HF112 HF212 F110M F112M SF122 1) SF222 1) F200 F202 F202 F302 F402 Állítóerő/N 2) Löket/mm 4,5 4,5 4,5 4,5 4,5 4 Működési idő/min 3,5 4,5 3,5 4,5 4,5 3,5 4,5 3,5 4,5 4,5 1²/ Üzemi feszültség 230 V AC 24 V AC/DC 24 V AC Vezérlő jel 2-pont 3-pont 0 10 V (beállítható) Csatlakozás anya M30 x 1.5 bajonett M30 x 1.5 Működés alaphelyzetben zárva alaphelyzetben nyitva, max. 110 N Segédkontaktus mechanikus állítás 1) Fekete színben is kapható 2) Állítóerő az AXT211/AXS215 típusoknál max. 125N, zárási hossz = 13,5mm 3) Semleges kivitel padlófűtés-elosztóhoz Kisméretű szelep, vörösöntvény, PN16, lineáris jelleggörbe, radiátorszelep DIN 3841 T1 szerint Típus DN Csatlakozás Kvs (m 3 /h) Δp max (bar) Egyutú VXL 010 F Rp/R 3 / 8 0,04 0, C 130 C VXL 010 F Rp/R 3 / 8 0,25 1, VXL 015 F Rp/R ½ 0,04 0, VXL 015 F Rp/R ½ 0,25 1, VXL 020 F Rp/R ¾ 0,04 0, VXL 020 F Rp/R ¾ 0,25 1, VXL 025 F Rp/R 1 5, VXL 025 F Rp/R 1 5, VXL 032 F Rp/R 1¼ 10,0 3,5 3,5 3,5 3,5 3,5 3,5 Sarokszelep VXL 010 F Rp/R 3 / 8 0,36 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 VXL 010 F Rp/R 3 / 8 0,8 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 VXL 015 F Rp/R ½ 0,8 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 VXL 015 F Rp/R ½ 2, VXL 015 F Rp/R ½ 5,0 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9 VXL 020 F Rp/R ¾ 7,0 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 Kétutú BXL 025 F G 1¼A 6,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 2 C 120 C BXL 040 F G 2A 9,5 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 6

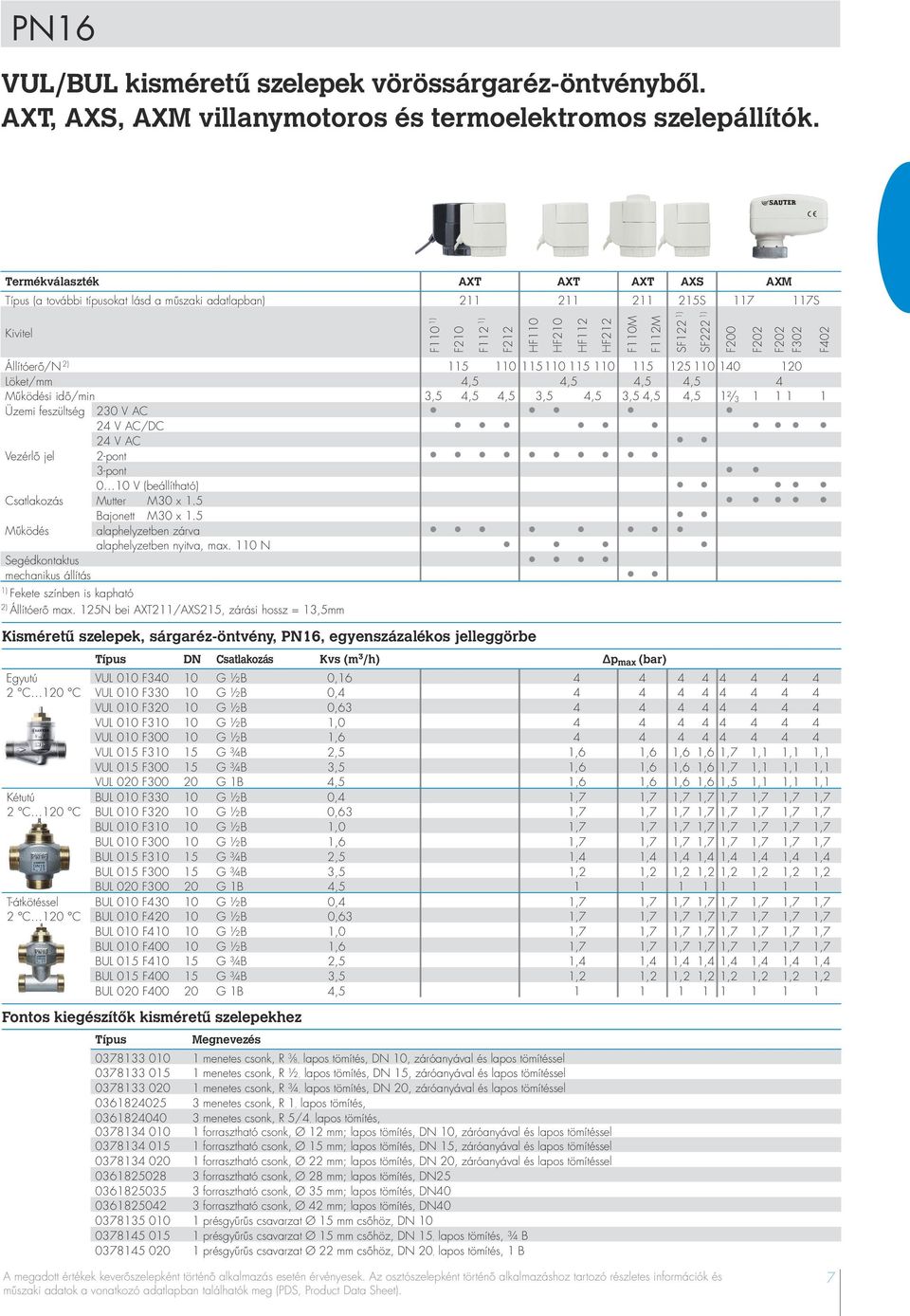

7 PN16 VUL/BUL kisméretű szelepek vörössárgaréz-öntvényből. AXT, AXS, AXM villanymotoros és termoelektromos szelepállítók. Termékválaszték AXT AXT AXT AXS AXM Típus (a további típusokat lásd a műszaki adatlapban) S S Kivitel F110 1) F210 F112 1) F212 HF110 HF210 HF112 HF212 F110M F112M SF122 1) SF222 1) F200 F202 F202 F302 F402 Állítóerő/N 2) Löket/mm 4,5 4,5 4,5 4,5 4 Működési idő/min 3,5 4,5 4,5 3,5 4,5 3,5 4,5 4,5 1²/ Üzemi feszültség 230 V AC 24 V AC/DC 24 V AC Vezérlő jel 2-pont 3-pont 0 10 V (beállítható) Csatlakozás Mutter M30 x 1.5 Bajonett M30 x 1.5 Működés alaphelyzetben zárva alaphelyzetben nyitva, max. 110 N Segédkontaktus mechanikus állítás 1) Fekete színben is kapható 2) Állítóerő max. 125N bei AXT211/AXS215, zárási hossz = 13,5mm Kisméretű szelepek, sárgaréz-öntvény, PN16, egyenszázalékos jelleggörbe Típus DN Csatlakozás Kvs (m 3 /h) Δp max (bar) Egyutú VUL 010 F G ½B 0, C 120 C VUL 010 F G ½B 0, VUL 010 F G ½B 0, VUL 010 F G ½B 1, VUL 010 F G ½B 1, VUL 015 F G ¾B 2,5 1,6 1,6 1,6 1,6 1,7 1,1 1,1 1,1 VUL 015 F G ¾B 3,5 1,6 1,6 1,6 1,6 1,7 1,1 1,1 1,1 VUL 020 F G 1B 4,5 1,6 1,6 1,6 1,6 1,5 1,1 1,1 1,1 Kétutú BUL 010 F G ½B 0,4 1,7 1,7 1,7 1,7 1,7 1,7 1,7 1,7 2 C 120 C BUL 010 F G ½B 0,63 1,7 1,7 1,7 1,7 1,7 1,7 1,7 1,7 BUL 010 F G ½B 1,0 1,7 1,7 1,7 1,7 1,7 1,7 1,7 1,7 BUL 010 F G ½B 1,6 1,7 1,7 1,7 1,7 1,7 1,7 1,7 1,7 BUL 015 F G ¾B 2,5 1,4 1,4 1,4 1,4 1,4 1,4 1,4 1,4 BUL 015 F G ¾B 3,5 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 BUL 020 F G 1B 4, T-átkötéssel BUL 010 F G ½B 0,4 1,7 1,7 1,7 1,7 1,7 1,7 1,7 1,7 2 C 120 C BUL 010 F G ½B 0,63 1,7 1,7 1,7 1,7 1,7 1,7 1,7 1,7 BUL 010 F G ½B 1,0 1,7 1,7 1,7 1,7 1,7 1,7 1,7 1,7 BUL 010 F G ½B 1,6 1,7 1,7 1,7 1,7 1,7 1,7 1,7 1,7 BUL 015 F G ¾B 2,5 1,4 1,4 1,4 1,4 1,4 1,4 1,4 1,4 BUL 015 F G ¾B 3,5 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 BUL 020 F G 1B 4, Fontos kiegészítők kisméretű szelepekhez Típus Megnevezés menetes csonk, R 3 8, lapos tömítés, DN 10, záróanyával és lapos tömítéssel menetes csonk, R ½, lapos tömítés, DN 15, záróanyával és lapos tömítéssel menetes csonk, R ¾, lapos tömítés, DN 20, záróanyával és lapos tömítéssel menetes csonk, R 1, lapos tömítés, menetes csonk, R 5/4, lapos tömítés, forrasztható csonk, Ø 12 mm; lapos tömítés, DN 10, záróanyával és lapos tömítéssel forrasztható csonk, Ø 15 mm; lapos tömítés, DN 15, záróanyával és lapos tömítéssel forrasztható csonk, Ø 22 mm; lapos tömítés, DN 20, záróanyával és lapos tömítéssel forrasztható csonk, Ø 28 mm; lapos tömítés, DN forrasztható csonk, Ø 35 mm; lapos tömítés, DN forrasztható csonk, Ø 42 mm; lapos tömítés, DN présgyűrűs csavarzat Ø 15 mm csőhöz, DN présgyűrűs csavarzat Ø 15 mm csőhöz, DN 15, lapos tömítés, ¾ B présgyűrűs csavarzat Ø 22 mm csőhöz, DN 20, lapos tömítés, 1 B A megadott értékek keverőszelepként történő alkalmazás esetén érvényesek. Az osztószelepként történő alkalmazáshoz tartozó részletes információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet). 7

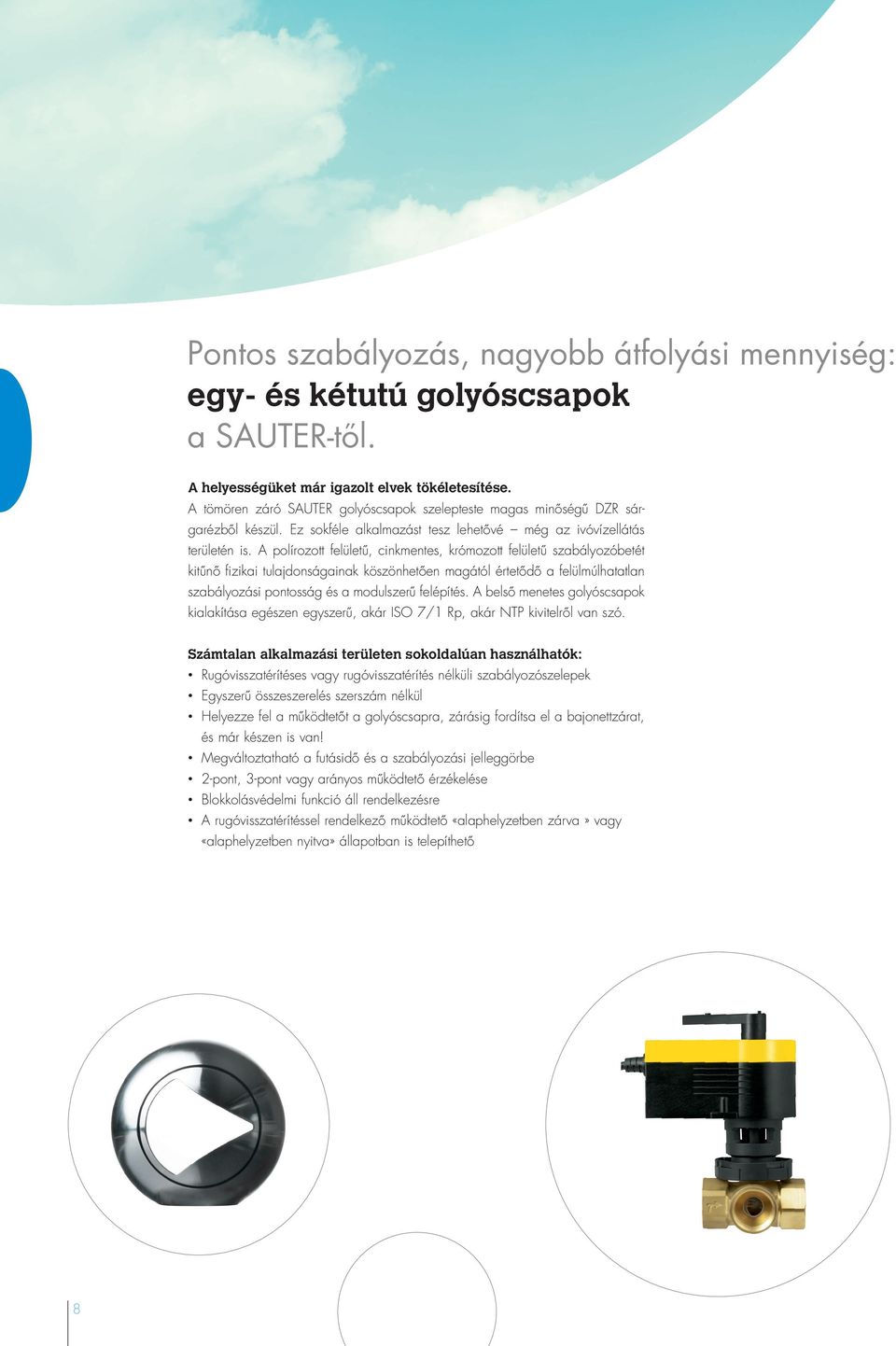

8 Pontos szabályozás, nagyobb átfolyási mennyiség: egy- és kétutú golyóscsapok a SAUTER-től. A helyességüket már igazolt elvek tökéletesítése. A tömören záró SAUTER golyóscsapok szelepteste magas minőségű DZR sárgarézből készül. Ez sokféle alkalmazást tesz lehetővé még az ivóvízellátás területén is. A polírozott felületű, cinkmentes, krómozott felületű szabályozóbetét kitűnő fizikai tulajdonságainak köszönhetően magától értetődő a felülmúlhatatlan szabályozási pontosság és a modulszerű felépítés. A belső menetes golyóscsapok kialakítása egészen egyszerű, akár ISO 7/1 Rp, akár NTP kivitelről van szó. Számtalan alkalmazási területen sokoldalúan használhatók: Rugóvisszatérítéses vagy rugóvisszatérítés nélküli szabályozószelepek Egyszerű összeszerelés szerszám nélkül Helyezze fel a működtetőt a golyóscsapra, zárásig fordítsa el a bajonettzárat, és már készen is van! Megváltoztatható a futásidő és a szabályozási jelleggörbe 2-pont, 3-pont vagy arányos működtető érzékelése Blokkolásvédelmi funkció áll rendelkezésre A rugóvisszatérítéssel rendelkező működtető «alaphelyzetben zárva» vagy «alaphelyzetben nyitva» állapotban is telepíthető 8

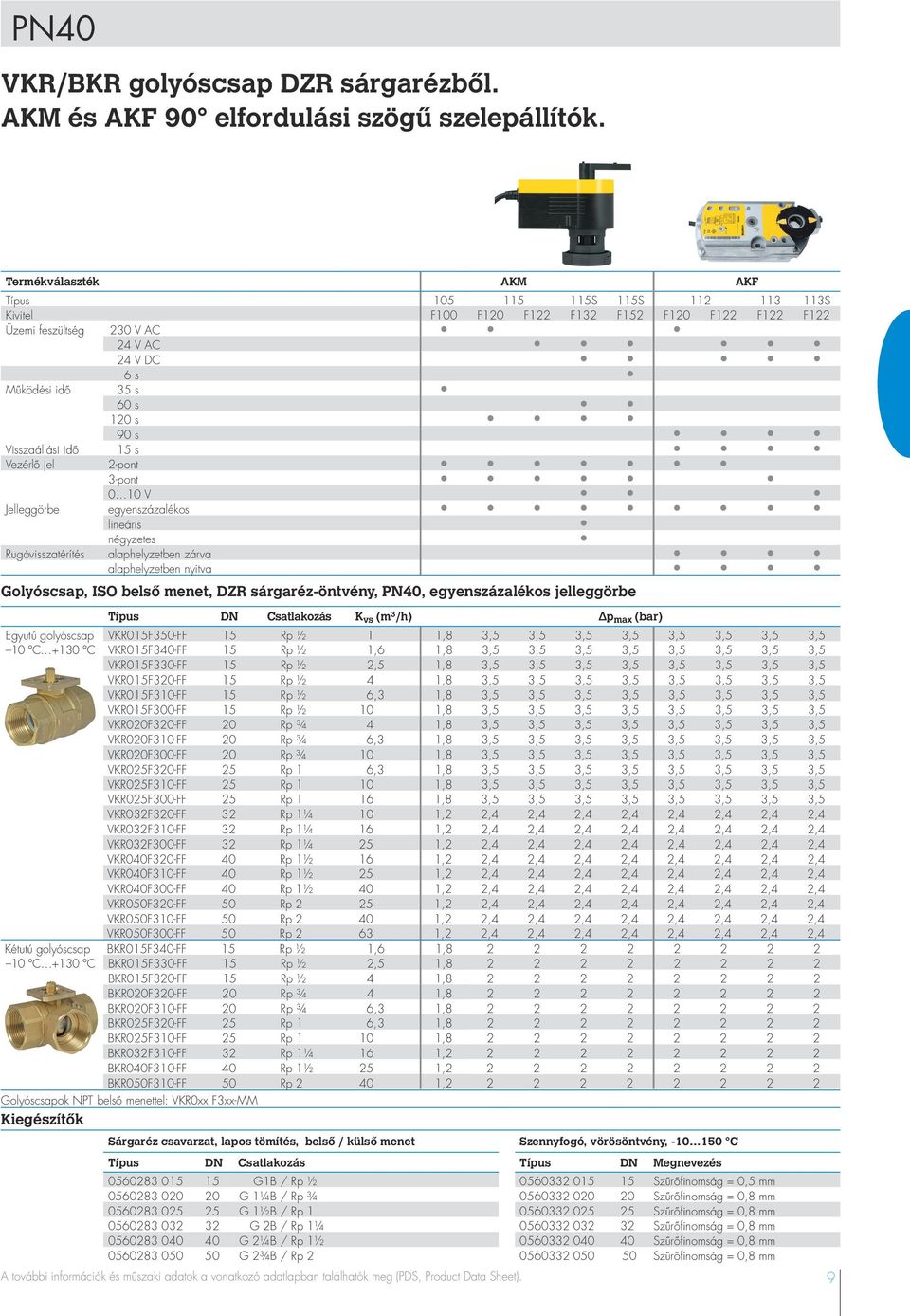

9 PN40 VKR/BKR golyóscsap DZR sárgarézből. AKM és AKF 90 elfordulási szögű szelepállítók. Termékválaszték AKM AKF Típus S 115S S Kivitel F100 F120 F122 F132 F152 F120 F122 F122 F122 Üzemi feszültség 230 V AC 24 V AC 24 V DC 6 s Működési idő 35 s 60 s 120 s 90 s Visszaállási idő 15 s Vezérlő jel 2-pont 3-pont 0 10 V Jelleggörbe egyenszázalékos lineáris négyzetes Rugóvisszatérítés alaphelyzetben zárva alaphelyzetben nyitva Golyóscsap, ISO belső menet, DZR sárgaréz-öntvény, PN40, egyenszázalékos jelleggörbe Típus DN Csatlakozás K vs (m 3 /h) Δp max (bar) Egyutú golyóscsap VKR015F350-FF 15 Rp ½ 1 1,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 10 C +130 C VKR015F340-FF 15 Rp ½ 1,6 1,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 VKR015F330-FF 15 Rp ½ 2,5 1,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 VKR015F320-FF 15 Rp ½ 4 1,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 VKR015F310-FF 15 Rp ½ 6,3 1,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 VKR015F300-FF 15 Rp ½ 10 1,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 VKR020F320-FF 20 Rp ¾ 4 1,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 VKR020F310-FF 20 Rp ¾ 6,3 1,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 VKR020F300-FF 20 Rp ¾ 10 1,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 VKR025F320-FF 25 Rp 1 6,3 1,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 VKR025F310-FF 25 Rp ,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 VKR025F300-FF 25 Rp ,8 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 VKR032F320-FF 32 Rp 1¼ 10 1,2 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 VKR032F310-FF 32 Rp 1¼ 16 1,2 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 VKR032F300-FF 32 Rp 1¼ 25 1,2 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 VKR040F320-FF 40 Rp 1½ 16 1,2 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 VKR040F310-FF 40 Rp 1½ 25 1,2 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 VKR040F300-FF 40 Rp 1½ 40 1,2 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 VKR050F320-FF 50 Rp ,2 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 VKR050F310-FF 50 Rp ,2 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 VKR050F300-FF 50 Rp ,2 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 Kétutú golyóscsap BKR015F340-FF 15 Rp ½ 1,6 1, C +130 C BKR015F330-FF 15 Rp ½ 2,5 1, BKR015F320-FF 15 Rp ½ 4 1, BKR020F320-FF 20 Rp ¾ 4 1, BKR020F310-FF 20 Rp ¾ 6,3 1, BKR025F320-FF 25 Rp 1 6,3 1, BKR025F310-FF 25 Rp , BKR032F310-FF 32 Rp 1¼ 16 1, BKR040F310-FF 40 Rp 1½ 25 1, BKR050F310-FF 50 Rp , Golyóscsapok NPT belső menettel: VKR0xx F3xx-MM Kiegészítők Sárgaréz csavarzat, lapos tömítés, belső / külső menet Szennyfogó, vörösöntvény, C Típus DN Csatlakozás Típus DN Megnevezés G1B / Rp ½ Szűrőfinomság = 0,5 mm G 1¼B / Rp ¾ Szűrőfinomság = 0,8 mm G 1½B / Rp Szűrőfinomság = 0,8 mm G 2B / Rp 1¼ Szűrőfinomság = 0,8 mm G 2¼B / Rp 1½ Szűrőfinomság = 0,8 mm G 2¾B / Rp Szűrőfinomság = 0,8 mm A további információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet). 9

10 Masszív kivitelek és rugalmas összeépíthetőség mindenféle alkalmazáshoz: karimás és menetes csatlakozású szelepek a SAUTER-től. Teljes szabályozószelep termékválaszték. Teljesen mindegy, hogy cinkmentes sárgaréz-ötvözetből készült, menetes csatlakozású szelepről esetleg szürke-, gömb- vagy acélöntvényből készült karimás szelepről van szó, a SAUTER termékválasztékában biztosan megtalálja a tökéletesen megfelelő modellt. Ezek a szelepek a 2- vagy 3-pont vezérlésű vagy éppen az innovatív SUT (SAUTER Universal-Technologie) szelepállítókkal összeépítve szokatlanul kompakt szabályozószelepeket alkotnak. A telepítést a két részegység gyerekjáték-egyszerűségű összeépítése és a szelepszár-elmozduláshoz való automatikus adaptáció teszik egyszerűvé. DN 50 méretig minden szelep nagyértékű szeleptányér-tömítéssel van ellátva. Az ettől nagyobb méretű szelepek kiemelkedő jellemzője a nagyon pontosan megmunkált fém- vagy rozsdamentes acél tömítőfelület. Ennélfogva teljesülnek a szabályozási, az elzárási és a biztonsági funkciókkal kapcsolatos legmagasabb elvárások is. Sokoldalú alkalmazhatóság és flexibilis kezelhetőség. A SAUTER szelepei többnyire keverő- és osztószelepekként is felhasználhatók. A megbízhatóság nagy nyomáskülönbség esetén is hosszú élettartam mellett biztosított. A SUT szelepállítók esetében a felhasználónak csak a szükséges beállításokat kell elvégeznie: a szabályozási jelleggörbe kiválasztásán kívül beállítható a futásidő és a bemenőjel is. Ennélfogva a SAUTER kevés szelep / szelepállító kombinációval képes mindenféle alkalmazáshoz komplett termékválasztékot kínálni a 250 N N állítóerő tartományban. 10

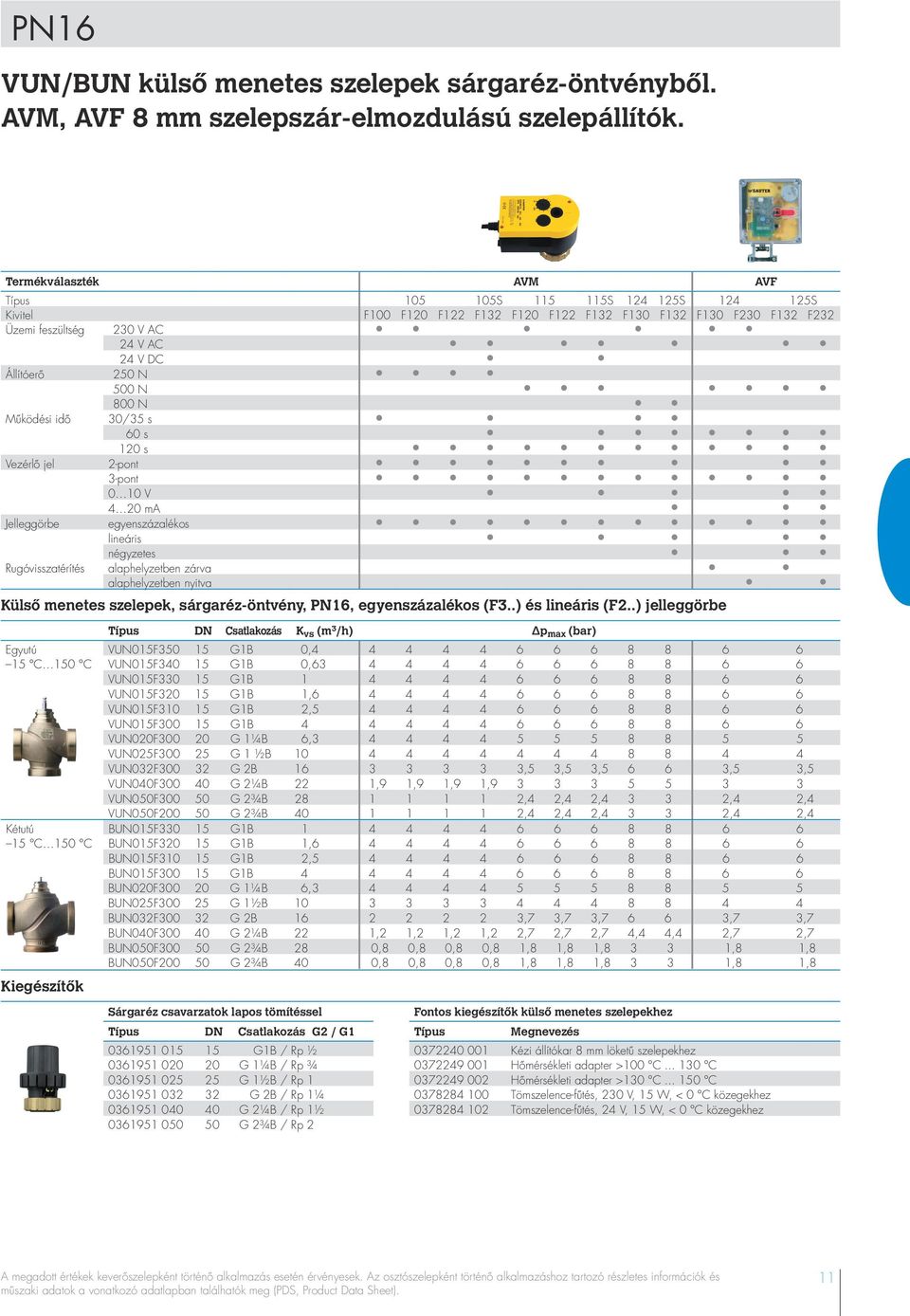

11 PN16 VUN/BUN külső menetes szelepek sárgaréz-öntvényből. AVM, AVF 8 mm szelepszár-elmozdulású szelepállítók. Termékválaszték AVM AVF Típus S S S S Kivitel F100 F120 F122 F132 F120 F122 F132 F130 F132 F130 F230 F132 F232 Üzemi feszültség 230 V AC 24 V AC 24 V DC Állítóerő 250 N 500 N 800 N Működési idő 30/35 s 60 s 120 s Vezérlő jel 2-pont 3-pont 0 10 V 4 20 ma Jelleggörbe egyenszázalékos lineáris négyzetes Rugóvisszatérítés alaphelyzetben zárva alaphelyzetben nyitva Külső menetes szelepek, sárgaréz-öntvény, PN16, egyenszázalékos (F3..) és lineáris (F2..) jelleggörbe Típus DN Csatlakozás K vs (m 3 /h) Δp max (bar) Egyutú VUN015F G1B 0, C 150 C VUN015F G1B 0, VUN015F G1B VUN015F G1B 1, VUN015F G1B 2, VUN015F G1B VUN020F G 1¼B 6, VUN025F G 1 ½B VUN032F G 2B ,5 3,5 3, ,5 3,5 VUN040F G 2¼B 22 1,9 1,9 1,9 1, VUN050F G 2¾B ,4 2,4 2, ,4 2,4 VUN050F G 2¾B ,4 2,4 2, ,4 2,4 Kétutú BUN015F G1B C 150 C BUN015F G1B 1, BUN015F G1B 2, BUN015F G1B BUN020F G 1¼B 6, BUN025F G 1½B BUN032F G 2B ,7 3,7 3, ,7 3,7 BUN040F G 2¼B 22 1,2 1,2 1,2 1,2 2,7 2,7 2,7 4,4 4,4 2,7 2,7 BUN050F G 2¾B 28 0,8 0,8 0,8 0,8 1,8 1,8 1, ,8 1,8 BUN050F G 2¾B 40 0,8 0,8 0,8 0,8 1,8 1,8 1, ,8 1,8 Kiegészítők Sárgaréz csavarzatok lapos tömítéssel Fontos kiegészítők külső menetes szelepekhez Típus DN Csatlakozás G2 / G1 Típus Megnevezés G1B / Rp ½ Kézi állítókar 8 mm löketű szelepekhez G 1¼B / Rp ¾ Hőmérsékleti adapter >100 C C G 1½B / Rp Hőmérsékleti adapter >130 C C G 2B / Rp 1¼ Tömszelence-fűtés, 230 V, 15 W, < 0 C közegekhez G 2¼B / Rp 1½ Tömszelence-fűtés, 24 V, 15 W, < 0 C közegekhez G 2¾B / Rp 2 A megadott értékek keverőszelepként történő alkalmazás esetén érvényesek. Az osztószelepként történő alkalmazáshoz tartozó részletes információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet). 11

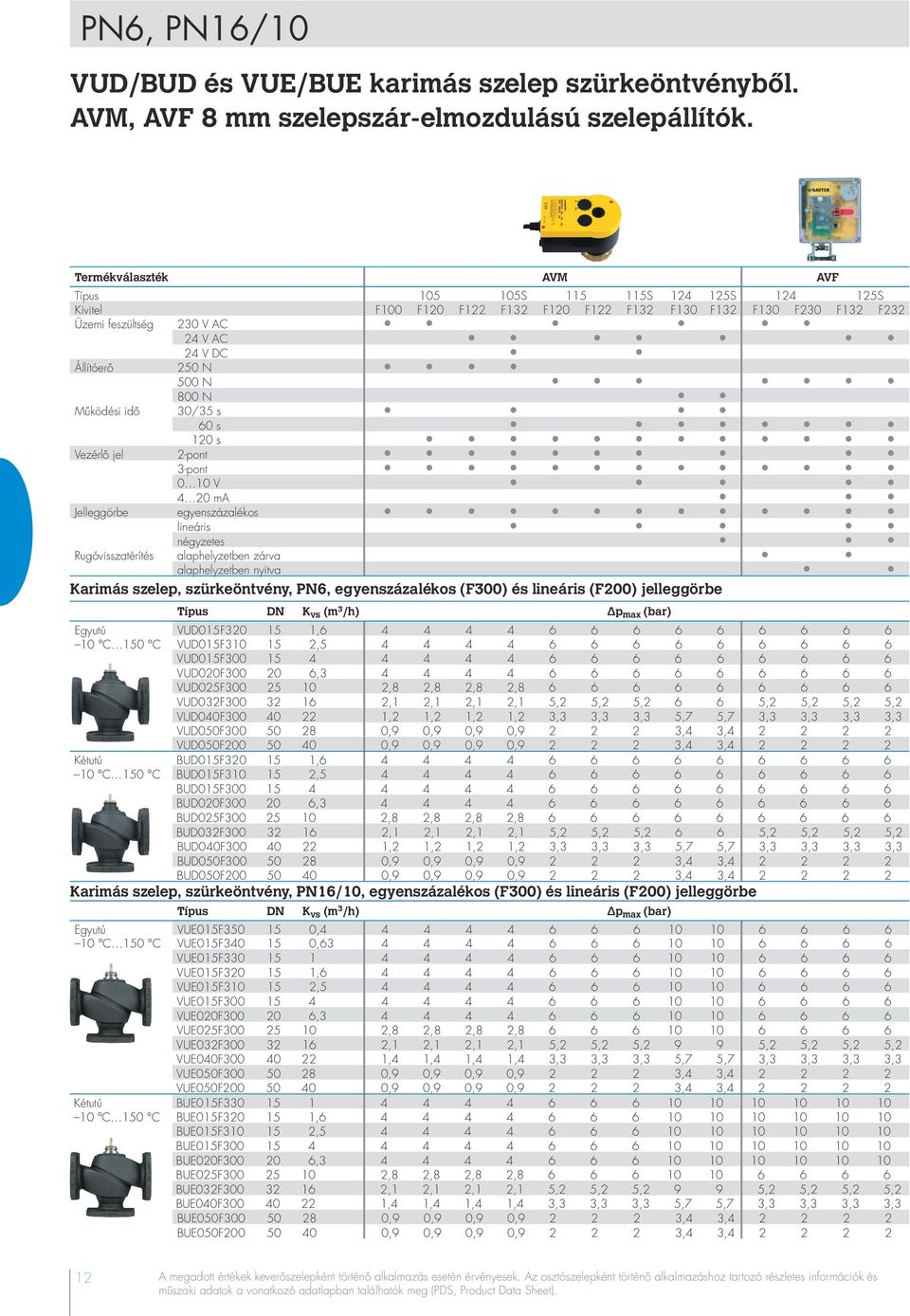

12 PN6, PN16/10 VUD/BUD és VUE/BUE karimás szelep szürkeöntvényből. AVM, AVF 8 mm szelepszár-elmozdulású szelepállítók. Termékválaszték AVM AVF Típus S S S S Kivitel F100 F120 F122 F132 F120 F122 F132 F130 F132 F130 F230 F132 F232 Üzemi feszültség 230 V AC 24 V AC 24 V DC Állítóerő 250 N 500 N 800 N Működési idő 30/35 s 60 s 120 s Vezérlő jel 2-pont 3-pont 0 10 V 4 20 ma Jelleggörbe egyenszázalékos lineáris négyzetes Rugóvisszatérítés alaphelyzetben zárva alaphelyzetben nyitva Karimás szelep, szürkeöntvény, PN6, egyenszázalékos (F300) és lineáris (F200) jelleggörbe Típus DN K vs (m 3 /h) Δp max (bar) Egyutú VUD015F , C 150 C VUD015F , VUD015F VUD020F , VUD025F ,8 2,8 2,8 2, VUD032F ,1 2,1 2,1 2,1 5,2 5,2 5, ,2 5,2 5,2 5,2 VUD040F ,2 1,2 1,2 1,2 3,3 3,3 3,3 5,7 5,7 3,3 3,3 3,3 3,3 VUD050F ,9 0,9 0,9 0, ,4 3, VUD050F ,9 0,9 0,9 0, ,4 3, Kétutú BUD015F , C 150 C BUD015F , BUD015F BUD020F , BUD025F ,8 2,8 2,8 2, BUD032F ,1 2,1 2,1 2,1 5,2 5,2 5, ,2 5,2 5,2 5,2 BUD040F ,2 1,2 1,2 1,2 3,3 3,3 3,3 5,7 5,7 3,3 3,3 3,3 3,3 BUD050F ,9 0,9 0,9 0, ,4 3, BUD050F ,9 0,9 0,9 0, ,4 3, Karimás szelep, szürkeöntvény, PN16/10, egyenszázalékos (F300) és lineáris (F200) jelleggörbe Típus DN K vs (m 3 /h) Δp max (bar) Egyutú VUE015F , C 150 C VUE015F , VUE015F VUE015F , VUE015F , VUE015F VUE020F , VUE025F ,8 2,8 2,8 2, VUE032F ,1 2,1 2,1 2,1 5,2 5,2 5, ,2 5,2 5,2 5,2 VUE040F ,4 1,4 1,4 1,4 3,3 3,3 3,3 5,7 5,7 3,3 3,3 3,3 3,3 VUE050F ,9 0,9 0,9 0, ,4 3, VUE050F ,9 0,9 0,9 0, ,4 3, Kétutú BUE015F C 150 C BUE015F , BUE015F , BUE015F BUE020F , BUE025F ,8 2,8 2,8 2, BUE032F ,1 2,1 2,1 2,1 5,2 5,2 5, ,2 5,2 5,2 5,2 BUE040F ,4 1,4 1,4 1,4 3,3 3,3 3,3 5,7 5,7 3,3 3,3 3,3 3,3 BUE050F ,9 0,9 0,9 0, ,4 3, BUE050F ,9 0,9 0,9 0, ,4 3, A megadott értékek keverőszelepként történő alkalmazás esetén érvényesek. Az osztószelepként történő alkalmazáshoz tartozó részletes információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet).

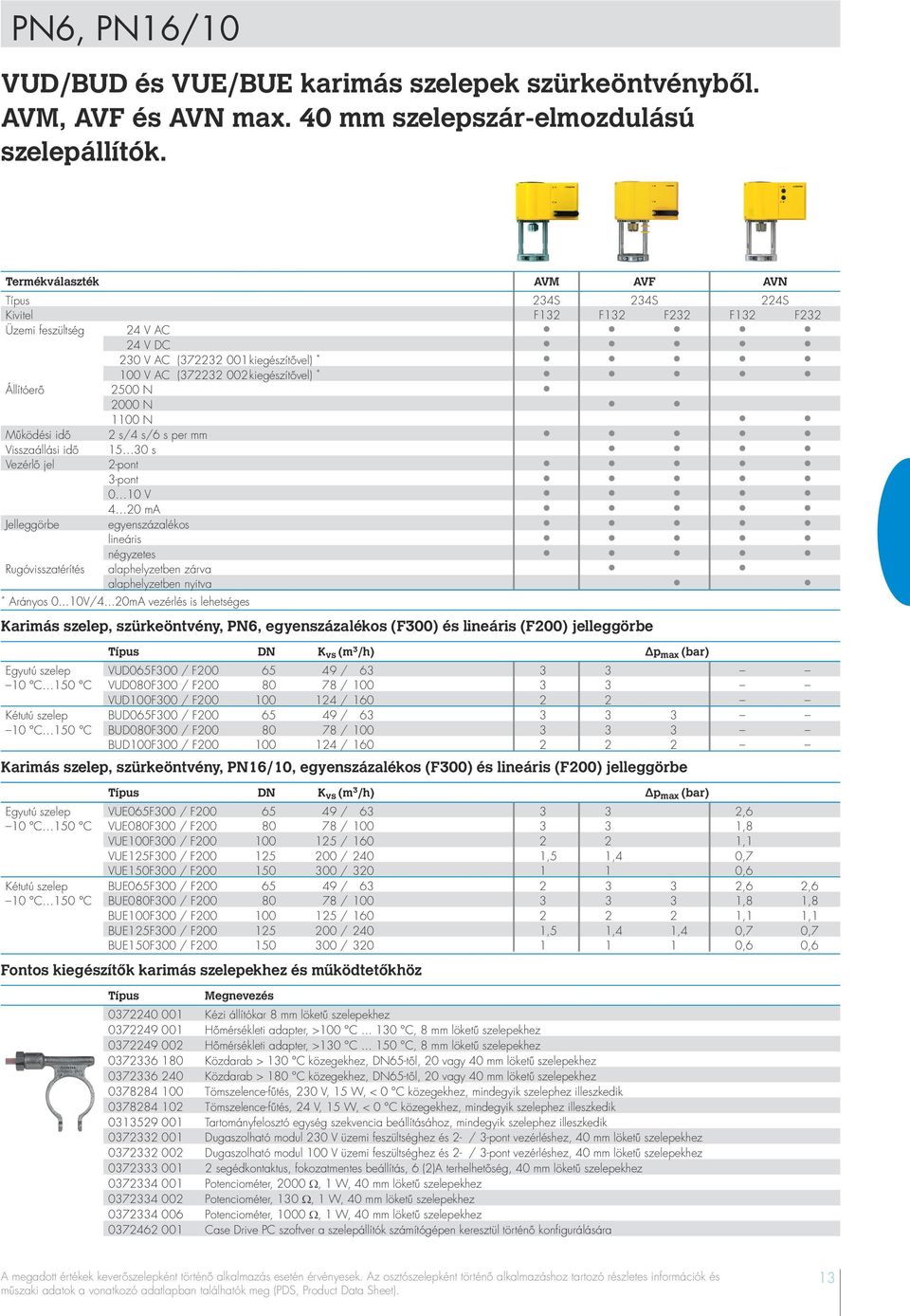

13 PN16 PN6, PN16/10 VUD/BUD és VUE/BUE karimás szelepek szürkeöntvényből. AVM, AVF és AVN max. 40 mm szelepszár-elmozdulású szelepállítók. Termékválaszték AVM AVF AVN Típus 234S 234S 224S Kivitel F132 F132 F232 F132 F232 Üzemi feszültség 24 V AC 24 V DC 230 V AC ( kiegészítővel) * 100 V AC ( kiegészítővel) * Állítóerő 2500 N 2000 N 1100 N Működési idő 2 s/4 s/6 s per mm Visszaállási idő s Vezérlő jel 2-pont 3-pont 0 10 V 4 20 ma Jelleggörbe egyenszázalékos lineáris négyzetes Rugóvisszatérítés alaphelyzetben zárva alaphelyzetben nyitva * Arányos V/4...20mA vezérlés is lehetséges Karimás szelep, szürkeöntvény, PN6, egyenszázalékos (F300) és lineáris (F200) jelleggörbe Típus DN K vs (m 3 /h) Δp max (bar) Egyutú szelep VUD065F300 / F / C 150 C VUD080F300 / F / VUD100F300 / F / Kétutú szelep BUD065F300 / F / C 150 C BUD080F300 / F / BUD100F300 / F / Karimás szelep, szürkeöntvény, PN16/10, egyenszázalékos (F300) és lineáris (F200) jelleggörbe Típus DN K vs (m 3 /h) Δp max (bar) Egyutú szelep VUE065F300 / F / ,6 10 C 150 C VUE080F300 / F / ,8 VUE100F300 / F / ,1 VUE125F300 / F / 240 1,5 1,4 0,7 VUE150F300 / F / ,6 Kétutú szelep BUE065F300 / F / ,6 2,6 10 C 150 C BUE080F300 / F / ,8 1,8 BUE100F300 / F / ,1 1,1 BUE125F300 / F / 240 1,5 1,4 1,4 0,7 0,7 BUE150F300 / F / ,6 0,6 Fontos kiegészítők karimás szelepekhez és működtetőkhöz Típus Megnevezés Kézi állítókar 8 mm löketű szelepekhez Hőmérsékleti adapter, >100 C C, 8 mm löketű szelepekhez Hőmérsékleti adapter, >130 C C, 8 mm löketű szelepekhez Közdarab > 130 C közegekhez, DN65-től, 20 vagy 40 mm löketű szelepekhez Közdarab > 180 C közegekhez, DN65-től, 20 vagy 40 mm löketű szelepekhez Tömszelence-fűtés, 230 V, 15 W, < 0 C közegekhez, mindegyik szelephez illeszkedik Tömszelence-fűtés, 24 V, 15 W, < 0 C közegekhez, mindegyik szelephez illeszkedik Tartományfelosztó egység szekvencia beállításához, mindegyik szelephez illeszkedik Dugaszolható modul 230 V üzemi feszültséghez és 2- / 3-pont vezérléshez, 40 mm löketű szelepekhez Dugaszolható modul 100 V üzemi feszültséghez és 2- / 3-pont vezérléshez, 40 mm löketű szelepekhez segédkontaktus, fokozatmentes beállítás, 6 (2)A terhelhetőség, 40 mm löketű szelepekhez Potenciométer, 2000 Ω, 1 W, 40 mm löketű szelepekhez Potenciométer, 130 Ω, 1 W, 40 mm löketű szelepekhez Potenciométer, 1000 Ω, 1 W, 40 mm löketű szelepekhez Case Drive PC szoftver a szelepállítók számítógépen keresztül történő konfigurálására A megadott értékek keverőszelepként történő alkalmazás esetén érvényesek. Az osztószelepként történő alkalmazáshoz tartozó részletes információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet). 13

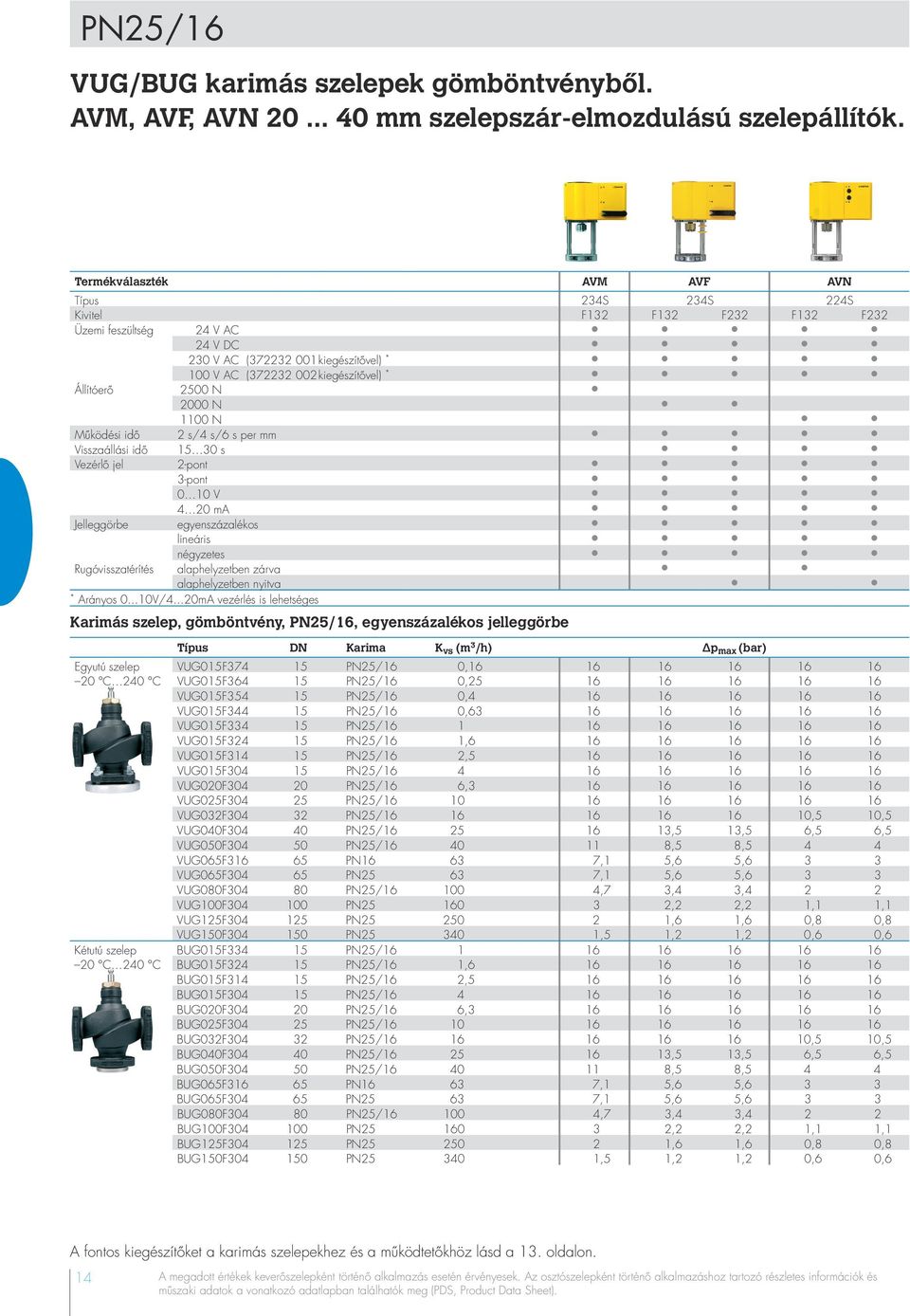

14 PN25/16 VUG/BUG karimás szelepek gömböntvényből. AVM, AVF, AVN mm szelepszár-elmozdulású szelepállítók. Termékválaszték AVM AVF AVN Típus 234S 234S 224S Kivitel F132 F132 F232 F132 F232 Üzemi feszültség 24 V AC 24 V DC 230 V AC ( kiegészítővel) * 100 V AC ( kiegészítővel) * Állítóerő 2500 N 2000 N 1100 N Működési idő 2 s/4 s/6 s per mm Visszaállási idő s Vezérlő jel 2-pont 3-pont 0 10 V 4 20 ma Jelleggörbe egyenszázalékos lineáris négyzetes Rugóvisszatérítés alaphelyzetben zárva alaphelyzetben nyitva * Arányos V/4...20mA vezérlés is lehetséges Karimás szelep, gömböntvény, PN25/16, egyenszázalékos jelleggörbe Típus DN Karima K vs (m 3 /h) Δp max (bar) Egyutú szelep VUG015F PN25/16 0, C 240 C VUG015F PN25/16 0, VUG015F PN25/16 0, VUG015F PN25/16 0, VUG015F PN25/ VUG015F PN25/16 1, VUG015F PN25/16 2, VUG015F PN25/ VUG020F PN25/16 6, VUG025F PN25/ VUG032F PN25/ ,5 10,5 VUG040F PN25/ ,5 13,5 6,5 6,5 VUG050F PN25/ ,5 8,5 4 4 VUG065F PN ,1 5,6 5,6 3 3 VUG065F PN ,1 5,6 5,6 3 3 VUG080F PN25/ ,7 3,4 3,4 2 2 VUG100F PN ,2 2,2 1,1 1,1 VUG125F PN ,6 1,6 0,8 0,8 VUG150F PN ,5 1,2 1,2 0,6 0,6 Kétutú szelep BUG015F PN25/ C 240 C BUG015F PN25/16 1, BUG015F PN25/16 2, BUG015F PN25/ BUG020F PN25/16 6, BUG025F PN25/ BUG032F PN25/ ,5 10,5 BUG040F PN25/ ,5 13,5 6,5 6,5 BUG050F PN25/ ,5 8,5 4 4 BUG065F PN ,1 5,6 5,6 3 3 BUG065F PN ,1 5,6 5,6 3 3 BUG080F PN25/ ,7 3,4 3,4 2 2 BUG100F PN ,2 2,2 1,1 1,1 BUG125F PN ,6 1,6 0,8 0,8 BUG150F PN ,5 1,2 1,2 0,6 0,6 A fontos kiegészítőket a karimás szelepekhez és a működtetőkhöz lásd a 13. oldalon. 14 A megadott értékek keverőszelepként történő alkalmazás esetén érvényesek. Az osztószelepként történő alkalmazáshoz tartozó részletes információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet).

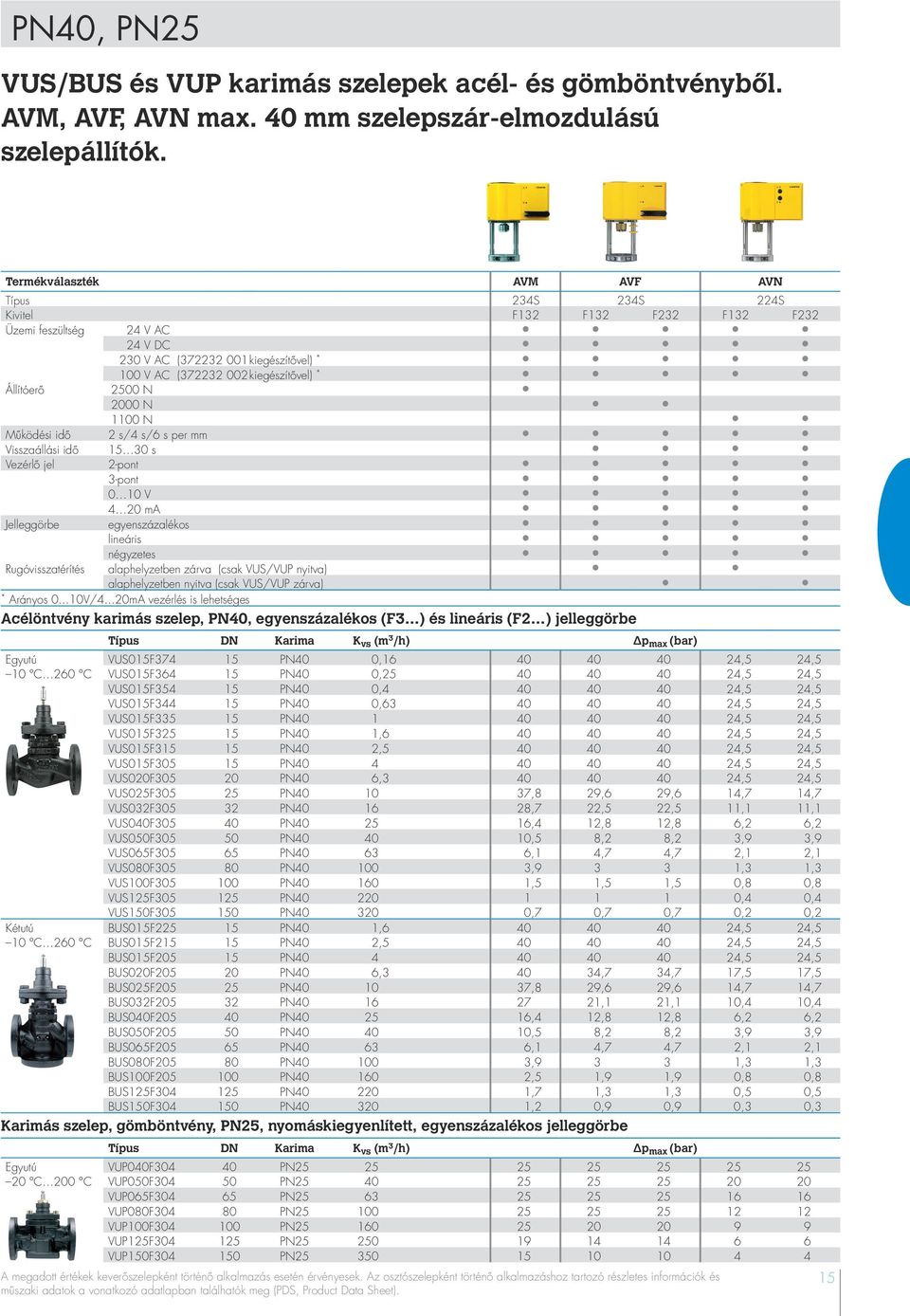

15 PN40, PN25 VUS/BUS és VUP karimás szelepek acél- és gömböntvényből. AVM, AVF, AVN max. 40 mm szelepszár-elmozdulású szelepállítók. Termékválaszték AVM AVF AVN Típus 234S 234S 224S Kivitel F132 F132 F232 F132 F232 Üzemi feszültség 24 V AC 24 V DC 230 V AC ( kiegészítővel) * 100 V AC ( kiegészítővel) * Állítóerő 2500 N 2000 N 1100 N Működési idő 2 s/4 s/6 s per mm Visszaállási idő s Vezérlő jel 2-pont 3-pont 0 10 V 4 20 ma Jelleggörbe egyenszázalékos lineáris négyzetes Rugóvisszatérítés alaphelyzetben zárva (csak VUS/VUP nyitva) alaphelyzetben nyitva (csak VUS/VUP zárva) * Arányos V/4...20mA vezérlés is lehetséges Acélöntvény karimás szelep, PN40, egyenszázalékos (F3 ) és lineáris (F2 ) jelleggörbe Típus DN Karima K vs (m 3 /h) Δp max (bar) Egyutú VUS015F PN40 0, ,5 24,5 10 C 260 C VUS015F PN40 0, ,5 24,5 VUS015F PN40 0, ,5 24,5 VUS015F PN40 0, ,5 24,5 VUS015F PN ,5 24,5 VUS015F PN40 1, ,5 24,5 VUS015F PN40 2, ,5 24,5 VUS015F PN ,5 24,5 VUS020F PN40 6, ,5 24,5 VUS025F PN ,8 29,6 29,6 14,7 14,7 VUS032F PN ,7 22,5 22,5 11,1 11,1 VUS040F PN ,4 12,8 12,8 6,2 6,2 VUS050F PN ,5 8,2 8,2 3,9 3,9 VUS065F PN ,1 4,7 4,7 2,1 2,1 VUS080F PN , ,3 1,3 VUS100F PN ,5 1,5 1,5 0,8 0,8 VUS125F PN ,4 0,4 VUS150F PN ,7 0,7 0,7 0,2 0,2 Kétutú BUS015F PN40 1, ,5 24,5 10 C 260 C BUS015F PN40 2, ,5 24,5 BUS015F PN ,5 24,5 BUS020F PN40 6, ,7 34,7 17,5 17,5 BUS025F PN ,8 29,6 29,6 14,7 14,7 BUS032F PN ,1 21,1 10,4 10,4 BUS040F PN ,4 12,8 12,8 6,2 6,2 BUS050F PN ,5 8,2 8,2 3,9 3,9 BUS065F PN ,1 4,7 4,7 2,1 2,1 BUS080F PN , ,3 1,3 BUS100F PN ,5 1,9 1,9 0,8 0,8 BUS125F PN ,7 1,3 1,3 0,5 0,5 BUS150F PN ,2 0,9 0,9 0,3 0,3 Karimás szelep, gömböntvény, PN25, nyomáskiegyenlített, egyenszázalékos jelleggörbe Típus DN Karima K vs (m 3 /h) Δp max (bar) Egyutú VUP040F PN C 200 C VUP050F PN VUP065F PN VUP080F PN VUP100F PN VUP125F PN VUP150F PN A megadott értékek keverőszelepként történő alkalmazás esetén érvényesek. Az osztószelepként történő alkalmazáshoz tartozó részletes információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet). 15

16 Fűtési rendszerekhez, családi házakhoz és társasházak fűtéséhez: keverőcsapok és elfordulásos állítómotorok a SAUTER-től. Megbízhatóság és hibamentes fűtésszabályozás: keverőcsapok. A SAUTER keverőcsapokat épületek fűtési és hűtési rendszereinek szabályozására alkalmazzák; a 3-járatú kiviteleket keverő- és váltófunkcióra, a 4-járatúakat magasabb visszatérő közeghőmérséklet esetén szabályozási funkcióra. Minden, kisebb méretekben sárgarézből készülő modell választható menetes, illetve a gömböntvényből készülő kivitelek karimás csatlakozással is. Az előremenő fűtővíz hőmérséklet nagy szabályozási pontossága, és ezzel egyidejűleg a a lehető leghatékonyabb energiafelhasználás elérése érdekében javasoljuk a SAUTER equitherm külsőhőmérséklet-függő szabályozó készülékeket. Ideális kombináció: keverőcsapok elfordulásos állítómotorokkal és zsalumozgatókkal a SAUTER-től. A SAUTER teljes termékcsaládot bocsát a felhasználó rendelkezésére: az állítóerő 5 Nm-től 15 Nm-ig terjedhet. A SAUTER AR30W típusú keverőcsap-működtető 5 és 360 között fokozatmentesen beállítható elfordulási szöggel rendelkezik. Ez az egyedülálló állítómotor a normál forgatónyomatékot 50%-kal meghaladó indulási nyomatékot képes előállítani. Természetesen az összes SAUTER keverőcsap-működtető kézi állítási lehetőséggel is rendelkezik. 16

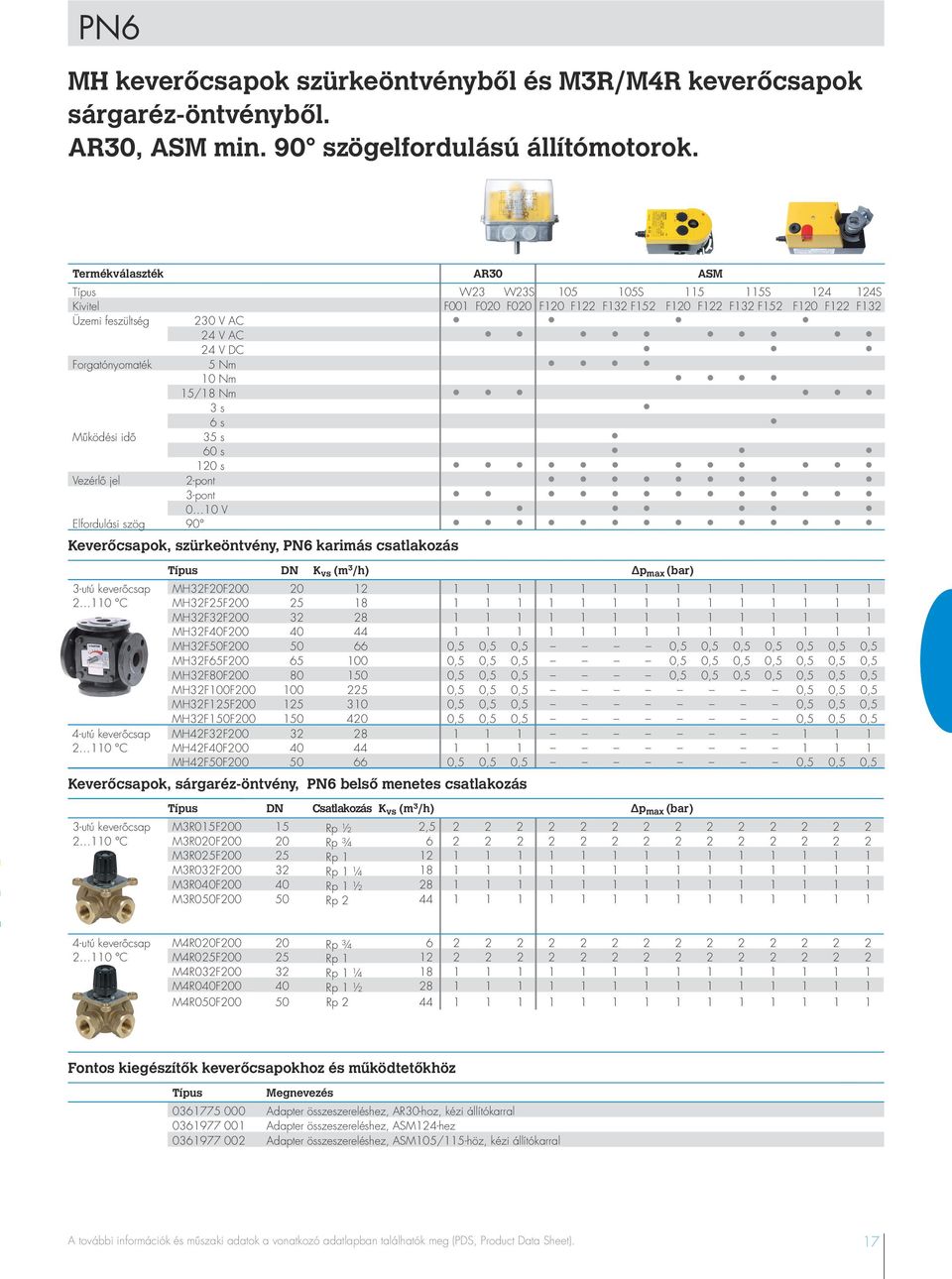

17 PN16 PN6 MH keverőcsapok szürkeöntvényből és M3R/M4R keverőcsapok sárgaréz-öntvényből. AR30, ASM min. 90 szögelfordulású állítómotorok. Termékválaszték AR30 ASM Típus W23 W23S S S S Kivitel F001 F020 F020 F120 F122 F132 F152 F120 F122 F132 F152 F120 F122 F132 Üzemi feszültség 230 V AC 24 V AC 24 V DC Forgatónyomaték 5 Nm 10 Nm 15/18 Nm 3 s 6 s Működési idő 35 s 60 s 120 s Vezérlő jel 2-pont 3-pont 0 10 V Elfordulási szög 90 Keverőcsapok, szürkeöntvény, PN6 karimás csatlakozás Típus DN K vs (m 3 /h) Δp max (bar) 3-utú keverőcsap MH32F20F C MH32F25F MH32F32F MH32F40F MH32F50F ,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 MH32F65F ,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 MH32F80F ,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 MH32F100F ,5 0,5 0,5 0,5 0,5 0,5 MH32F125F ,5 0,5 0,5 0,5 0,5 0,5 MH32F150F ,5 0,5 0,5 0,5 0,5 0,5 4-utú keverőcsap MH42F32F C MH42F40F MH42F50F ,5 0,5 0,5 0,5 0,5 0,5 Keverőcsapok, sárgaréz-öntvény, PN6 belső menetes csatlakozás Típus DN Csatlakozás K vs (m 3 /h) Δp max (bar) 3-utú keverőcsap M3R015F Rp ½ 2, C M3R020F Rp ¾ M3R025F Rp M3R032F Rp 1 ¼ M3R040F Rp 1 ½ M3R050F Rp utú keverőcsap M4R020F Rp ¾ C M4R025F Rp M4R032F Rp 1 ¼ M4R040F Rp 1 ½ M4R050F Rp Fontos kiegészítők keverőcsapokhoz és működtetőkhöz Típus Megnevezés Adapter összeszereléshez, AR30-hoz, kézi állítókarral Adapter összeszereléshez, ASM124-hez Adapter összeszereléshez, ASM105/115-höz, kézi állítókarral A további információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet). 17

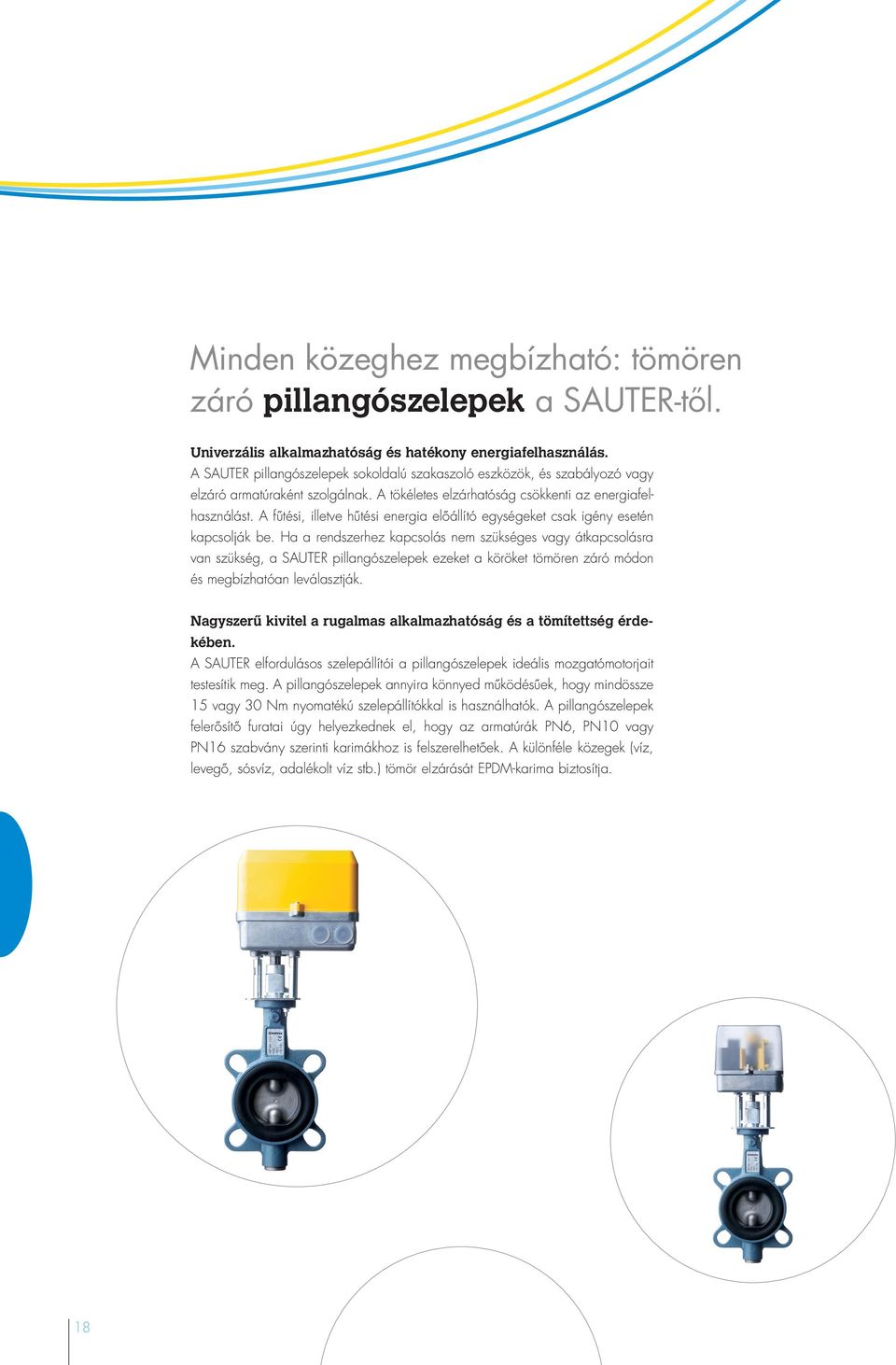

18 Minden közeghez megbízható: tömören záró pillangószelepek a SAUTER-től. Univerzális alkalmazhatóság és hatékony energiafelhasználás. A SAUTER pillangószelepek sokoldalú szakaszoló eszközök, és szabályozó vagy elzáró armatúraként szolgálnak. A tökéletes elzárhatóság csökkenti az energiafelhasználást. A fűtési, illetve hűtési energia előállító egységeket csak igény esetén kapcsolják be. Ha a rendszerhez kapcsolás nem szükséges vagy átkapcsolásra van szükség, a SAUTER pillangószelepek ezeket a köröket tömören záró módon és megbízhatóan leválasztják. Nagyszerű kivitel a rugalmas alkalmazhatóság és a tömítettség érdekében. A SAUTER elfordulásos szelepállítói a pillangószelepek ideális mozgatómotorjait testesítik meg. A pillangószelepek annyira könnyed működésűek, hogy mindössze 15 vagy 30 Nm nyomatékú szelepállítókkal is használhatók. A pillangószelepek felerősítő furatai úgy helyezkednek el, hogy az armatúrák PN6, PN10 vagy PN16 szabvány szerinti karimákhoz is felszerelhetőek. A különféle közegek (víz, levegő, sósvíz, adalékolt víz stb.) tömör elzárását EPDM-karima biztosítja. 18

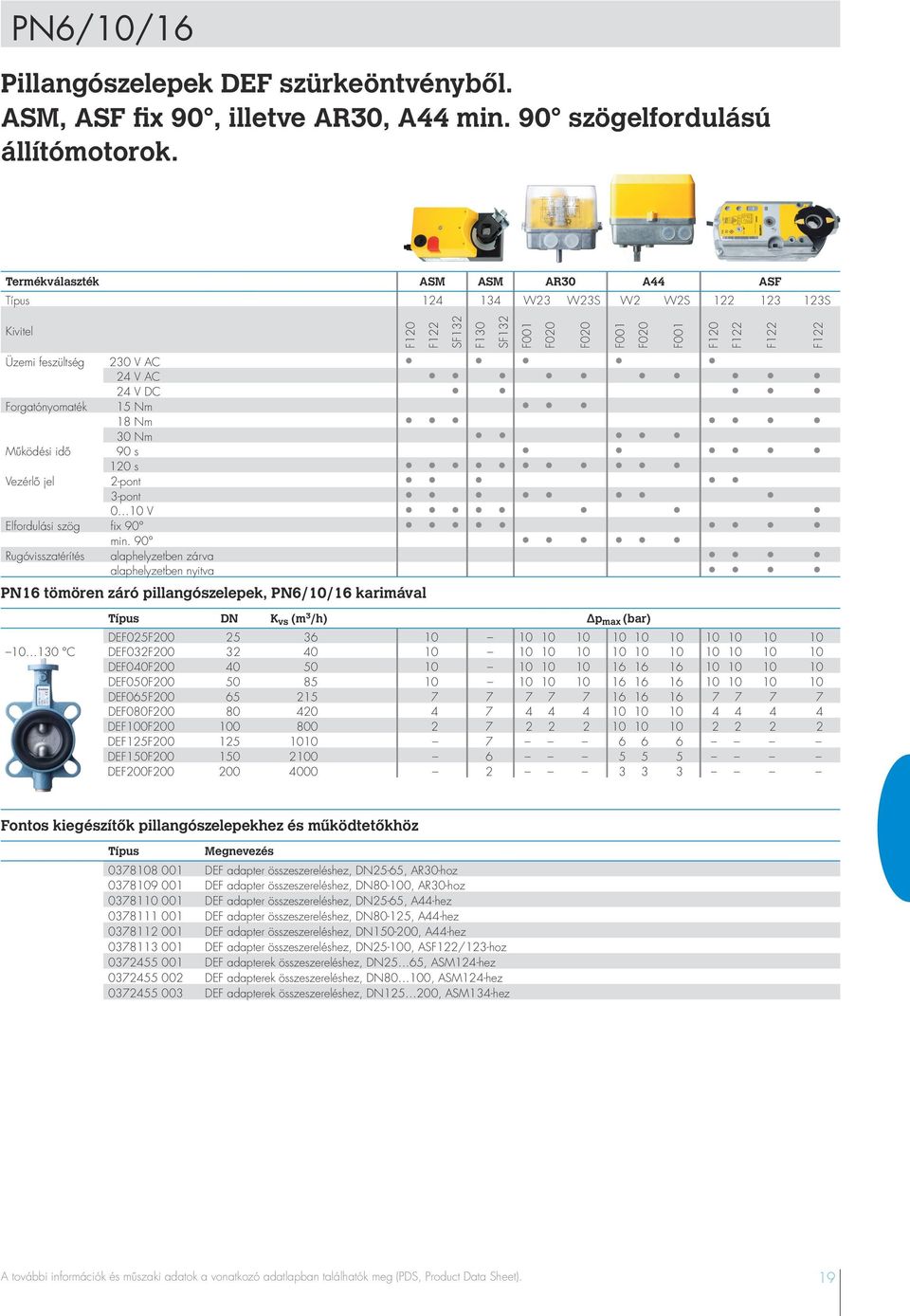

19 PN6/10/16 Pillangószelepek DEF szürkeöntvényből. ASM, ASF fix 90, illetve AR30, A44 min. 90 szögelfordulású állítómotorok. Termékválaszték ASM ASM AR30 A44 ASF Típus W23 W23S W2 W2S S Kivitel F120 F122 SF132 F130 SF132 F001 F020 F020 F001 F020 F001 F120 F122 F122 F122 Üzemi feszültség 230 V AC 24 V AC 24 V DC Forgatónyomaték 15 Nm 18 Nm 30 Nm Működési idő 90 s 120 s Vezérlő jel 2-pont 3-pont 0 10 V Elfordulási szög fix 90 min. 90 Rugóvisszatérítés alaphelyzetben zárva alaphelyzetben nyitva PN16 tömören záró pillangószelepek, PN6/10/16 karimával Típus DN K vs (m 3 /h) Δp max (bar) DEF025F C DEF032F DEF040F DEF050F DEF065F DEF080F DEF100F DEF125F DEF150F DEF200F Fontos kiegészítők pillangószelepekhez és működtetőkhöz Típus Megnevezés DEF adapter összeszereléshez, DN25-65, AR30-hoz DEF adapter összeszereléshez, DN80-100, AR30-hoz DEF adapter összeszereléshez, DN25-65, A44-hez DEF adapter összeszereléshez, DN80-125, A44-hez DEF adapter összeszereléshez, DN , A44-hez DEF adapter összeszereléshez, DN25-100, ASF122/123-hoz DEF adapterek összeszereléshez, DN25 65, ASM124-hez DEF adapterek összeszereléshez, DN80 100, ASM124-hez DEF adapterek összeszereléshez, DN , ASM134-hez A további információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet). 19

20 A masszív kombináció: pneumatikus szelepek és szelepállítók a SAUTER sokéves tapasztalatával. Mértékadók vagyunk a piacon. Mindegy, hogy gyors szabályozásra vagy nagy állítóerőre van szükség SAUTER pneumatikus szabályozószelepeit mindig az első helyen veszik számításba. Sokéves tapasztalatunk a pneumatikus szabályozásban valamint szoros kapcsulatunk az ügyfelekkel a gyakorlat területén újabb optimalizálást tett lehetővé. A pneumatikus szabályozás területén is bevezettük az elektromos szelepállítók automatikus csatlakoztatási rendszerét. Ennélfogva a SAUTER még rövidebb összeszerelési időt tesz lehetővé. A szelepállító csatlakoztatását a rákapcsolt vezérlő nyomás végzi. Ezen kívül a szelepállító kétféle pozícióban telepíthető a csatlakozó kengyelre, amivel a működési irány a lehető legegyszerűbb módon fordítható meg. A NEM nem lehetséges. A SAUTER termékválasztéka teljes. Nincs olyan rendszerigény, amit ne tudnánk kielégíteni. Gazdag kiegészítő választék, a rendszerbe illeszthető menetes és karimás szelepek egészítik ki az ideális termékpalettát. 20

21 PN6, PN16/10, PN16 AVP pneumatikus szelepállítók. Karimás és külső menetes szelepek. Termékválaszték AVP AVP Típus Kivitel F001 F001 Vezérlő nyomás/bar 0 1,2 0 1,2 Löket/mm 8 8 Levegőigény/l n 0,8 0,8 Kivezérelhetőség/bar 0,6 0,6 Működtető felület/cm Max. nyomás/bar 1,5 1,5 Karimás szelep, szürkeöntvény, PN6, egyenszázalékos (F3..) és lineáris (F2..) jelleggörbe Típus Karimás szelep, szürkeöntvény, PN16/10, egyenszázalékos (F300) és lineáris (F200) jelleggörbe Típus DN K vs (m 3 /h) Δp max (bar) Egyutú VUE015F , C VUE015F ,63 10 VUE015F VUE015F ,6 10 VUE015F ,5 10 VUE015F VUE020F ,3 10 VUE025F VUE032F ,5 VUE040F VUE050F ,5 VUE050F ,5 Kétutú BUE015F C BUE015F ,6 10 BUE015F ,5 10 BUE015F BUE020F ,3 10 BUE025F BUE032F BUE040F BUE050F ,5 BUE050F ,5 DN K vs (m 3 /h) Δp max (bar) Külső menetes szelep, sárgaréz-öntvény, PN16, egyenszázalékos (F3..) és lineáris (F2..) jelleggörbe Típus DN Csatlakozás K vs (m 3 /h) Egyutú VUD015F ,6 6 Egyutú VUN015F G 1B 0, C VUD015F , C VUN015F G 1B 0,63 10 VUD015F VUN015F G 1B 1 10 VUD020F ,3 6 VUN015F G 1B 1,6 10 VUD025F VUN015F G 1B 2,5 10 VUD032F VUN015F G 1B 4 10 VUD040F VUN020F G 1¼B 6,3 10 VUD050F ,5 VUN025F G 1 ½B VUD050F ,5 VUN032F G 2B 16 6,5 Kétutú BUD015F ,6 6 VUN040F G 2¼B C BUD015F ,5 6 VUN050F G 2¾B 28 2,5 BUD015F VUN050F G 2¾B 40 2,5 BUD020F ,3 6 Kétutú BUN015F G1B 1 10 BUD025F C BUN015F G1B 1,6 10 BUD032F BUN015F G1B 2,5 10 BUD040F BUN015F G1B 4 10 BUD050F ,5 BUN020F G 1¼B 6,3 10 BUD050F ,5 BUN025F G 1½B Δp max (bar) BUN032F G 2B 16 6 BUN040F G 2¼B 22 4 BUN050F G 2¾B 28 2,5 BUN050F G 2¾B 40 2,5 Fontos kiegészítők szelepekhez és működtetőkhöz Típus Megnevezés Közdarab > 130 C közegekhez, DN65-től Közdarab > 180 C közegekhez, DN65-től Tömszelence fűtés, 230 V, 15 W, < 0 C közegekhez Tömszelence fűtés, 24 V, 15 W, < 0 C közegekhez XSP31 Pneumatikus pozíciószabályozó XAP 1 Pneumatikus pozíciószabályozó segédkontaktus egységgel XAP 2 Pneumatikus pozíciószabályozó potenciométer egységgel e/p-jelváltó elektronikus előerősítő nélkül XEP 1 F001 Bemenet 2 10 V, kimenet 0,2 1,0 bar, 19 l n /h XEP 1 F002 Bemenet 4 20 ma, kimenet 0,2 1,0 bar, 19 l n /h XEP 10 F001 Bemenet 2 10 V, kimenet 0,2 1,0 bar, 400 l n /h XEP 10 F002 Bemenet 4 20 ma, kimenet 0,2 1,0 bar, 400 l n /h e/p-jelváltó elektronikus előerősítővel XEP 110 F001 Bemenet 2 10 V, kimenet 0,2 1,0 bar, 400 l n /h XEP 110 F011 Bemenet 0 10 V, kimenet 0,2 1,0 bar, 400 l n /h e/p-jelváltó elektronikus előerősítővel kiegészítő p/e-jelváltóval XEP 301 F001 Bemenet/kimenet 2 10 V, Kimenet/bemenet 0,2 1,0 bar, 16 l n /h XEP 301 F011 Bemenet/kimenet 0 10 V, Kimenet/bemenet 0,2 1,0 bar, 16 l n /h A megadott értékek keverőszelepként történő alkalmazás esetén érvényesek. Az osztószelepként történő alkalmazáshoz tartozó részletes információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet). 21

22 PN6, PN16/10, PN25/16 AVP pneumatikus szelepállítók. Karimás szelepek. Termékválaszték AVP Típus Kivitel F021 F021 F031 F021 F031 Vezérlő nyomás/bar 0 1,2 0 1,2 0 1,2 0 1,2 0 1,2 Löket/mm Levegőigény/l n 0,8 2,2 2,2 4,2 4,2 Kivezérelhetőség/bar 0,6 0,6 0,6 0,6 0,6 Működtető felület/cm Max. nyomás/bar 1,5 1,5 1,5 1,5 1,5 Karimás szelep, szürkeöntvény, PN6, egyenszázalékos (F300) és lineáris (F200) jelleggörbe Típus DN Karima K vs (m 3 /h) Δp max (bar) Egyutú szelep VUD065F300 / F PN6 49 / 63 1,5 2, C VUD080F300 / F PN6 78 / ,5 3 VUD100F300 / F PN6 124 / Kétutú szelep BUD065F300 / F PN6 49 / , C BUD080F300 / F PN6 78 / ,5 3 BUD100F300 / F PN6 124 / Karimás szelep, szürkeöntvény, PN16/10, egyenszázalékos (F300) és lineáris (F200) jelleggörbe Típus DN Karima K vs (m 3 /h) Δp max (bar) Egyutú szelep VUE065F300 / F PN16/10 49 / 63 1,5 2, C VUE080F300 / F PN16/10 78 / ,5 3 VUE100F300 / F PN16/ / VUE125F300 / F PN16/ / 240 0,6 1,2 VUE150F300 / F PN16/ / 320 0,4 1 Kétutú szelep BUE065F300 / F PN16/10 49 / 63 1, C BUE080F300 / F PN16/10 78 / 100 0,8 1,3 3 BUE100F300 / F PN16/ / BUE125F300 / F PN16/ / 240 0,6 1,2 BUE150F300 / F PN16/ / 320 0,4 1 Karimás szelep, gömböntvény, PN25/16, egyenszázalékos jelleggörbe (F3..) Típus DN Karima K vs (m 3 /h) Δp max (bar) Egyutú szelep VUG015F PN25/16 0, C VUG015F PN25/16 0, VUG015F PN25/16 0, VUG015F PN25/16 0, VUG015F PN25/ VUG015F PN25/16 1, VUG015F PN25/16 2, VUG015F PN25/ VUG020F PN25/16 6, VUG025F PN25/ ,8 12,2 16 VUG032F PN25/ ,5 7,8 15,5 VUG040F PN25/ ,7 5,2 10,3 VUG050F PN25/ ,5 3,3 6,6 VUG065F PN ,2 4,4 VUG065F PN ,2 4,4 VUG080F PN25/ ,5 3 VUG100F PN VUG125F PN ,7 1,3 VUG150F PN ,5 1 Kétutú szelep BUG015F PN25/ C BUG015F PN25/16 1, BUG015F PN25/16 2, BUG015F PN25/ BUG020F PN25/16 6, BUG025F PN25/ ,5 11,9 16 BUG032F PN25/ ,4 15,5 BUG040F PN25/ ,6 4,2 10,3 BUG050F PN25/ ,7 3,1 6,5 22 A megadott értékek keverőszelepként történő alkalmazás esetén érvényesek. Az osztószelepként történő alkalmazáshoz tartozó részletes információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet).

23 PN25/16, PN40, PN25 AVP pneumatikus szelepállítók. Karimás szelepek. Termékválaszték AVP Típus Kivitel F021 F021 F031 F021 F031 Vezérlő nyomás/bar 0 1,2 0 1,2 0 1,2 0 1,2 0 1,2 Löket/mm Levegőigény/l n 0,8 2,2 2,2 4,2 4,2 Kivezérelhetőség/bar 0,6 0,6 0,6 0,6 0,6 Működtető felület/cm Max. nyomás/bar 1,5 1,5 1,5 1,5 1,5 Karimás szelep, gömböntvény, PN25/16, egyenszázalékos jelleggörbe (folytatás) Típus DN Karima K vs (m 3 /h) Δp max (bar) BUG065F PN ,2 4,4 BUG065F PN ,2 4,4 BUG080F PN25/ ,5 3 BUG100F PN BUG125F PN ,6 1,3 BUG150F PN ,4 1 Acélöntvény karimás szelep, PN40, egyenszázalékos (F3 ) és lineáris (F2 ) jelleggörbe Típus DN Karima K vs (m 3 /h) Δp max (bar) Egyutú VUS015F PN40 0,16 15,5 21, C VUS015F PN40 0,25 15,5 21,7 40 VUS015F PN40 0,4 15,5 21,7 40 VUS015F PN40 0,63 15,5 21,7 40 VUS015F PN ,5 21,7 40 VUS015F PN40 1,6 15,5 21,7 40 VUS015F PN40 2,5 15,5 21,7 40 VUS015F PN ,5 21,7 40 VUS020F PN40 6,3 15,5 21,7 40 VUS025F PN ,5 13,1 26,2 VUS032F PN , ,9 VUS040F PN ,1 5,7 11,4 VUS050F PN ,7 3,7 7,4 VUS065F PN ,2 4,4 VUS080F PN ,5 2,9 VUS100F PN ,5 VUS125F PN ,6 1 VUS150F PN ,4 0,6 Kétutú BUS015F PN40 1,6 12,1 21,1 24, C BUS015F PN40 2,5 12,1 21,1 24,5 BUS015F PN ,1 21,1 24,5 BUS020F PN40 6,3 7,7 13,5 17,5 BUS025F PN ,6 11,6 14,7 BUS032F PN ,7 8,3 10,4 BUS040F PN ,3 6,2 BUS050F PN ,9 3,4 3,9 BUS065F PN ,7 4,4 BUS080F PN ,1 2,9 BUS100F PN ,7 1,9 BUS125F PN ,4 1,3 BUS150F PN ,3 1 Karimás szelep, gömböntvény, PN25, nyomáskiegyenlített, egyenszázalékos jelleggörbe Típus DN Karima K vs (m 3 /h) Δp max (bar) Egyutú VUP040F PN , C VUP050F PN ,1 VUP065F PN ,1 VUP080F PN ,8 VUP100F PN ,5 25 VUP125F PN ,7 25 VUP150F PN ,7 25 A megadott értékek keverőszelepként történő alkalmazás esetén érvényesek. Az osztószelepként történő alkalmazáshoz tartozó részletes információk és műszaki adatok a vonatkozó adatlapban találhatók meg (PDS, Product Data Sheet). 23
