1 Beépített tőzvédelmi berendezések Bellus László BM OKF

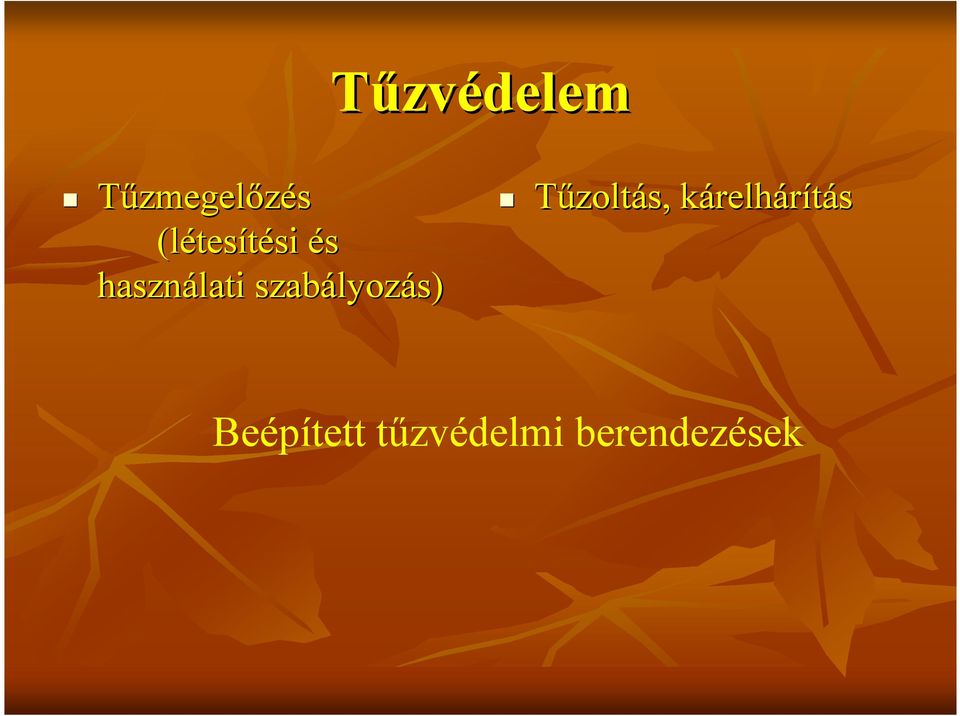

2 Tőzvédelem Tőzmegelızés (létesítési és használati szabályozás) Tőzoltás, kárelhárítás Beépített tőzvédelmi berendezések

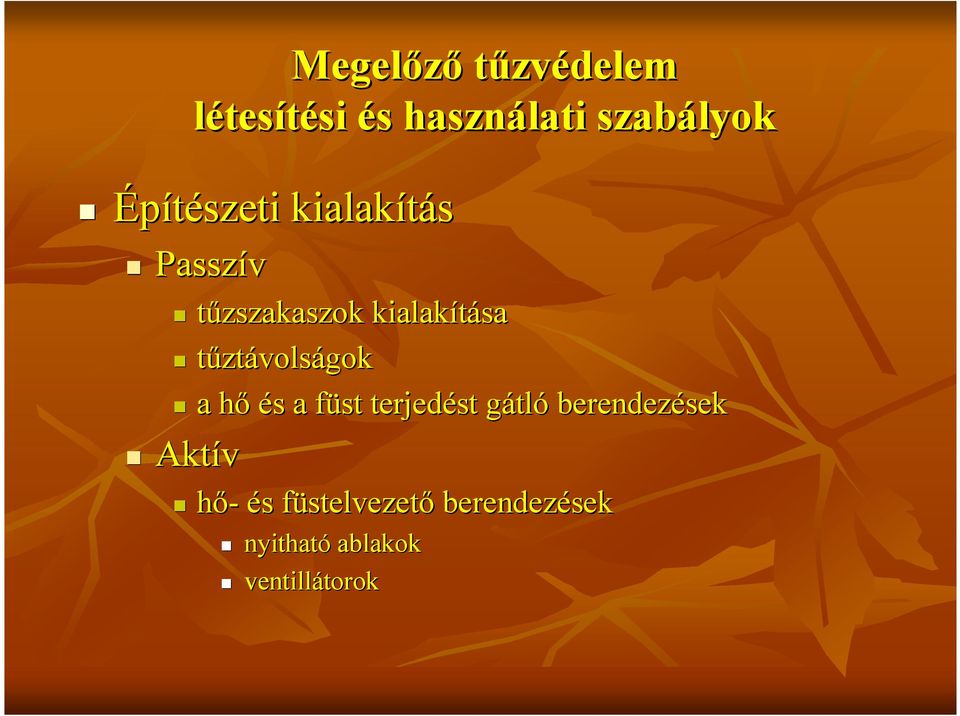

3 Megelızı tőzvédelem létesítési és használati szabályok Építészeti kialakítás Passzív tőzszakaszok kialakítása tőztávolságok a hı és a füst terjedést gátló berendezések Aktív hı- és füstelvezetı berendezések nyitható ablakok ventillátorok

4 Beépített tőzvédelmi berendezések * Beépített tőzoltó berendezések Vízzel oltók: Sprinkler berendezések Nyitott szórófejes berendezések vízköddel oltó berendezések Habbal oltók: Habfolyatók Habsprinklerek Habfeltöltés

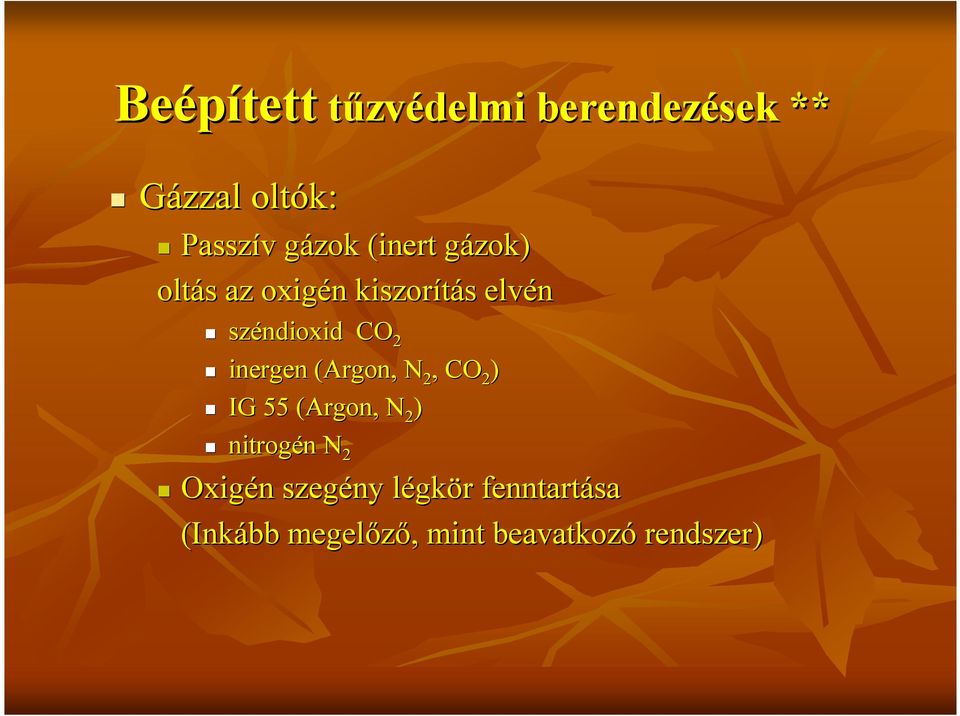

5 Beépített tőzvédelmi berendezések ** Gázzal oltók: Passzív gázok (inert gázok) oltás az oxigén kiszorítás elvén széndioxid CO 2 inergen (Argon, N 2, CO 2 ) IG 55 (Argon, N 2 ) nitrogén N 2 Oxigén szegény légkör fenntartása (Inkább megelızı, mint beavatkozó rendszer)

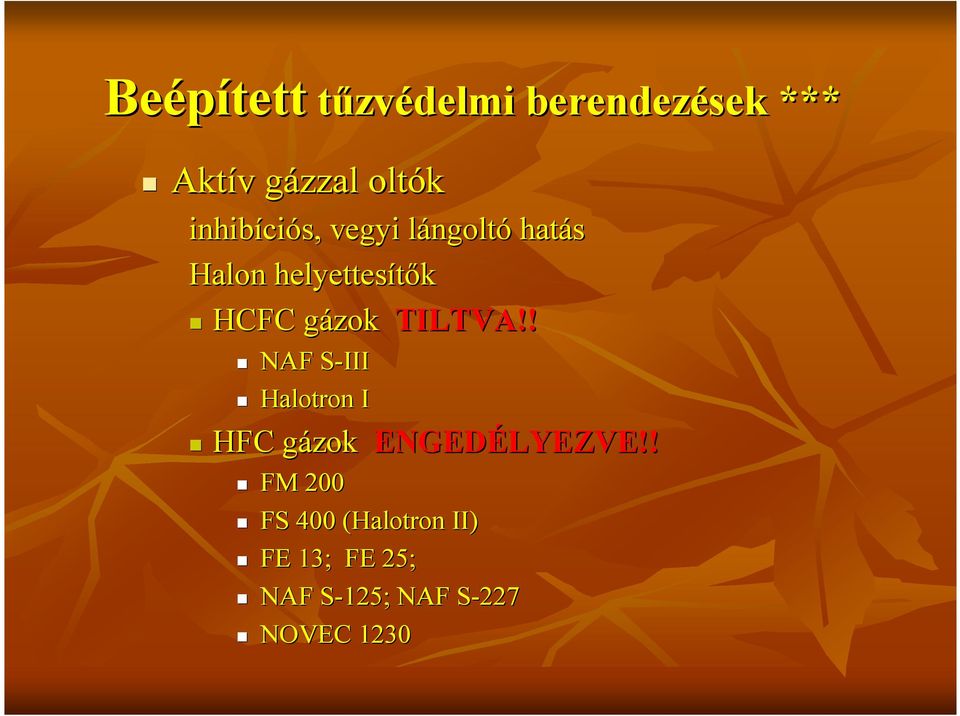

6 Beépített tőzvédelmi berendezések *** Aktív gázzal oltók inhibíciós, vegyi lángoltó hatás Halon helyettesítık HCFC gázok TILTVA!! NAF S-IIIS Halotron I HFC gázok ENGEDÉLYEZVE!! FM 200 FS 400 (Halotron II) FE 13; FE 25; NAF S-125; S NAF S-227S NOVEC 1230

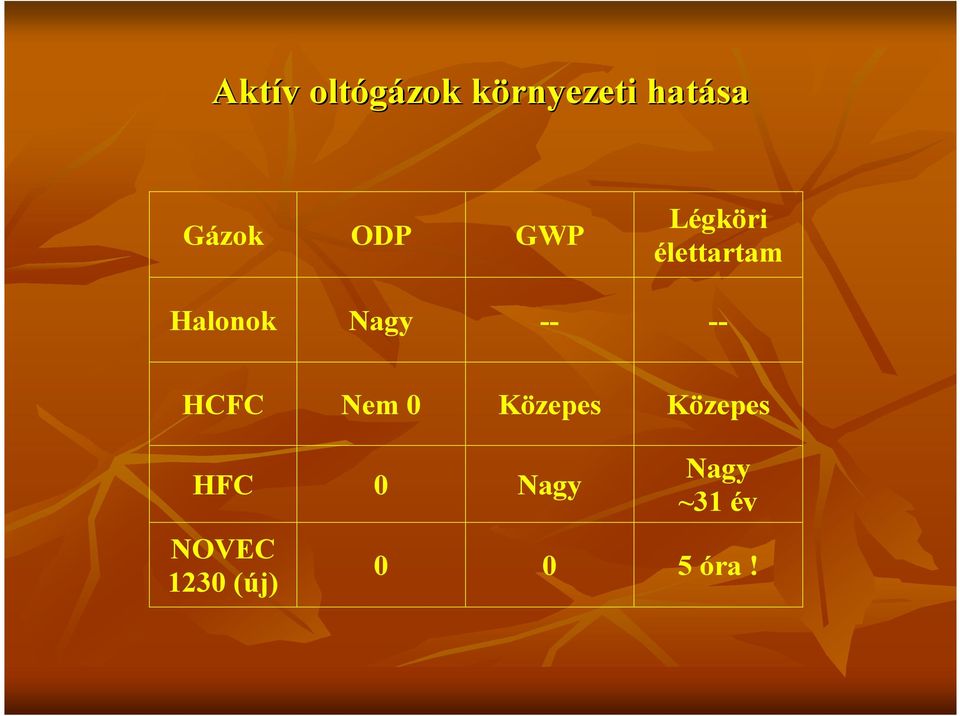

7 Aktív oltógázok környezeti hatása Gázok ODP GWP Légköri élettartam Halonok Nagy HCFC Nem 0 Közepes Közepes HFC 0 Nagy NOVEC 1230 (új) Nagy ~31 év óra!

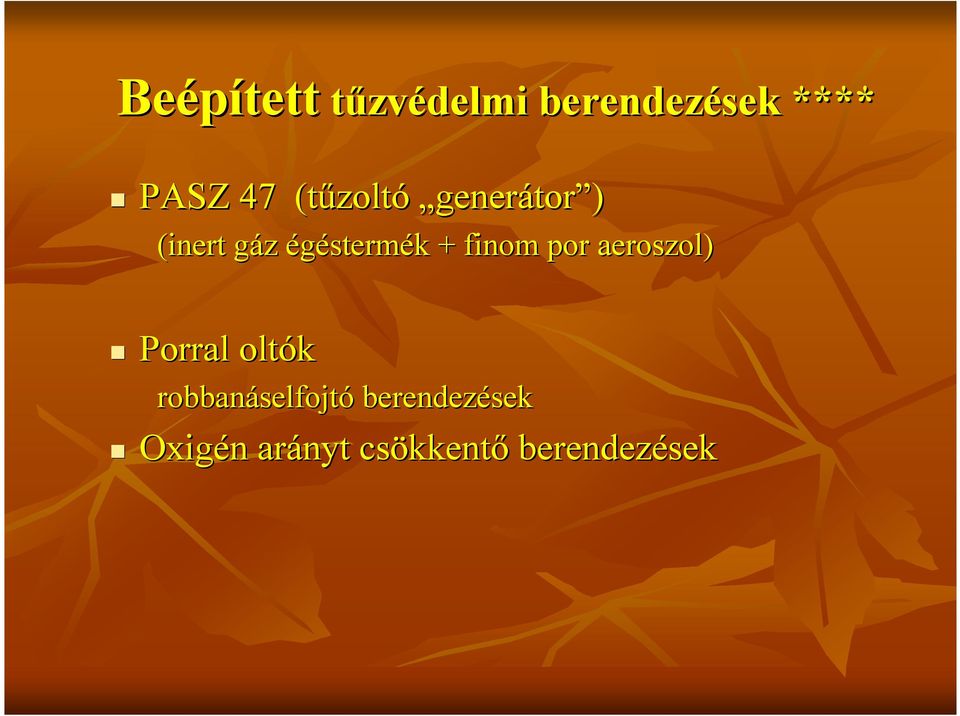

8 Beépített tőzvédelmi berendezések **** PASZ 47 (tőzoltó generátor ) (inert gáz égéstermék + finom por aeroszol) Porral oltók robbanáselfojtó berendezések Oxigén arányt csökkentı berendezések

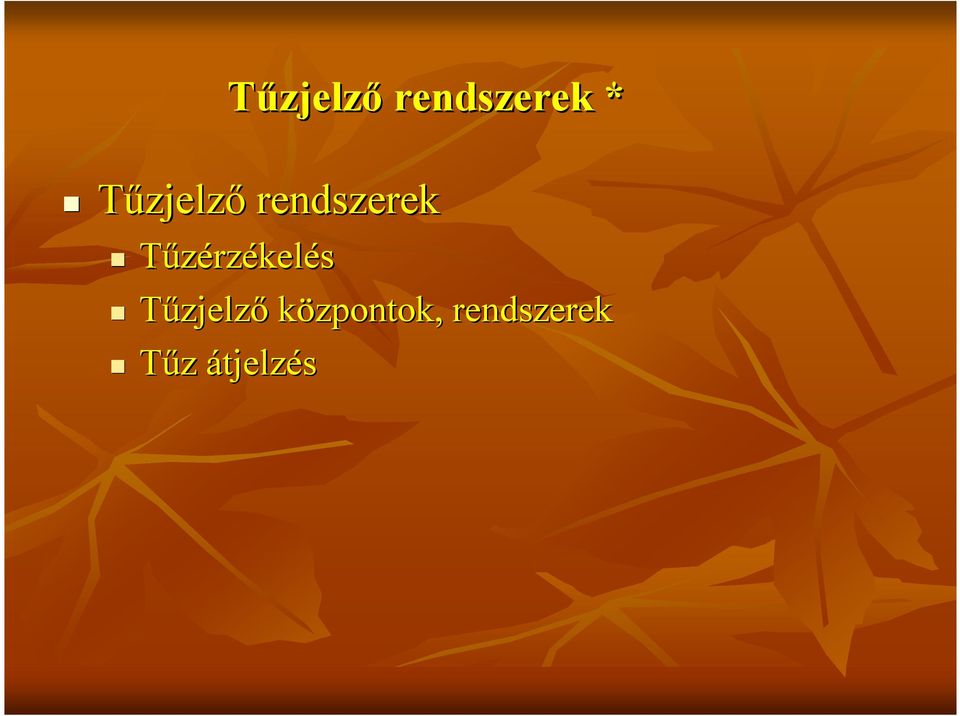

9 Tőzjelzı rendszerek * Tőzjelzı rendszerek Tőzérzékelés Tőzjelzı központok, rendszerek Tőz átjelzés

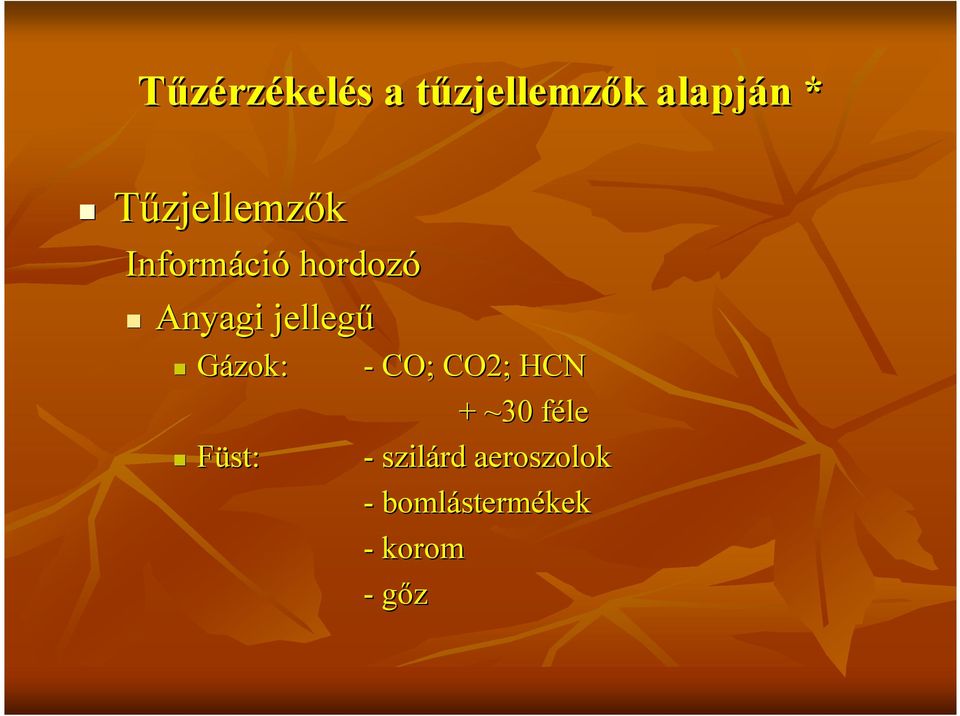

10 Tőzérzékelés a tőzjellemzık alapján * Tőzjellemzık Információ hordozó Anyagi jellegő Gázok: Füst: - CO; CO2; HCN + ~30 féle - szilárd aeroszolok - bomlástermékek - korom - gız

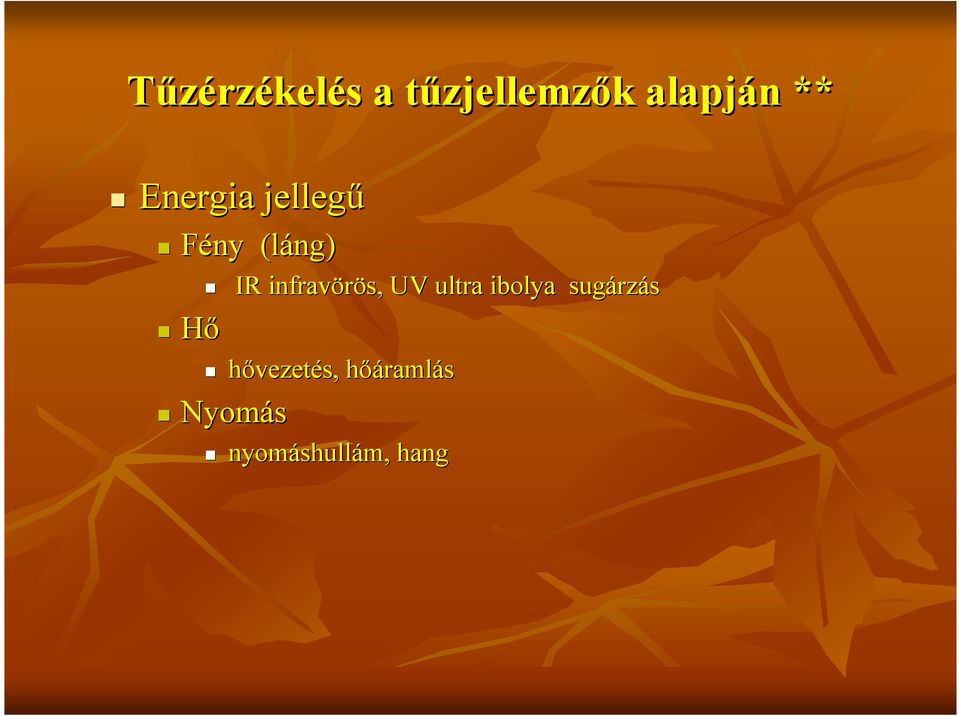

11 Tőzérzékelés a tőzjellemzık alapján ** Energia jellegő Fény (láng) Hı IR infravörös, UV ultra ibolya sugárzás hıvezetés, hıáramlás Nyomás nyomáshullám, hang

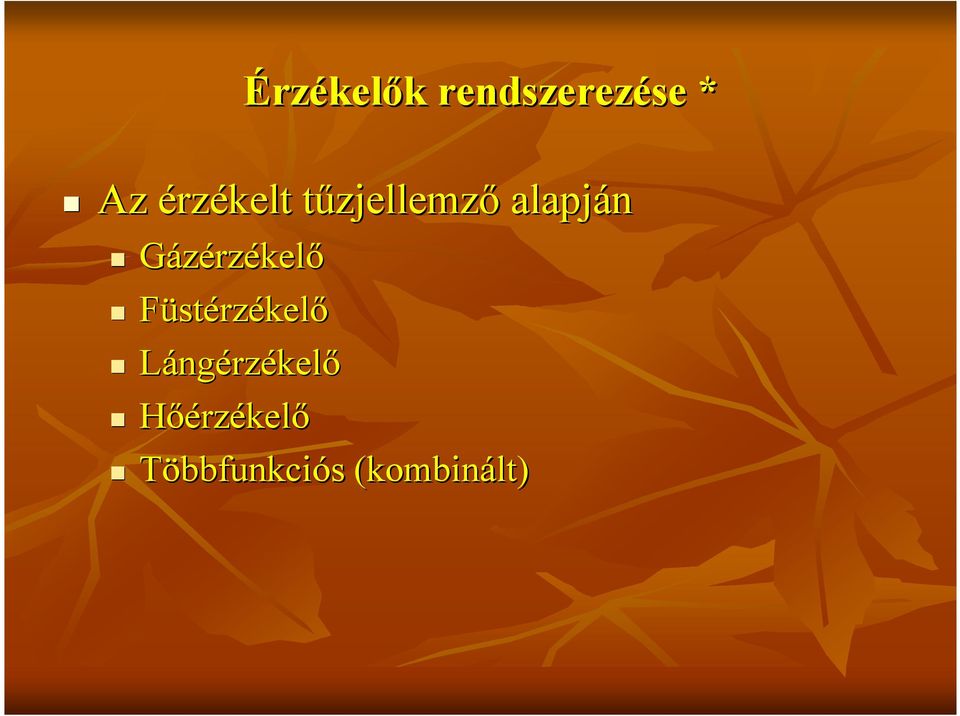

12 Érzékelık rendszerezése * Az érzékelt tőzjellemzı alapján Gázérzékelı Füstérzékelı Lángérzékelı Hıérzékelı Többfunkciós (kombinált)

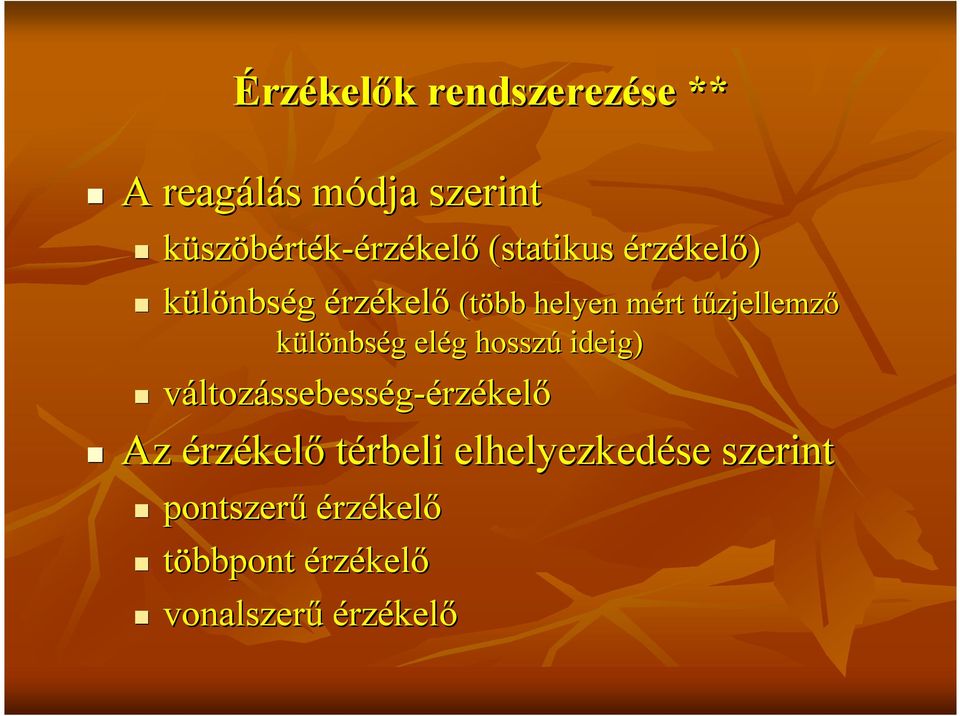

13 Érzékelık rendszerezése ** A reagálás módja szerint küszöbérték-érzékelı érzékelı (statikus érzékelı) különbség érzékelı (több helyen mért tőzjellemzı különbség elég hosszú ideig) változássebesség-érzékelı érzékelı Az érzékelı térbeli elhelyezkedése szerint pontszerő érzékelı többpont érzékelı vonalszerő érzékelı

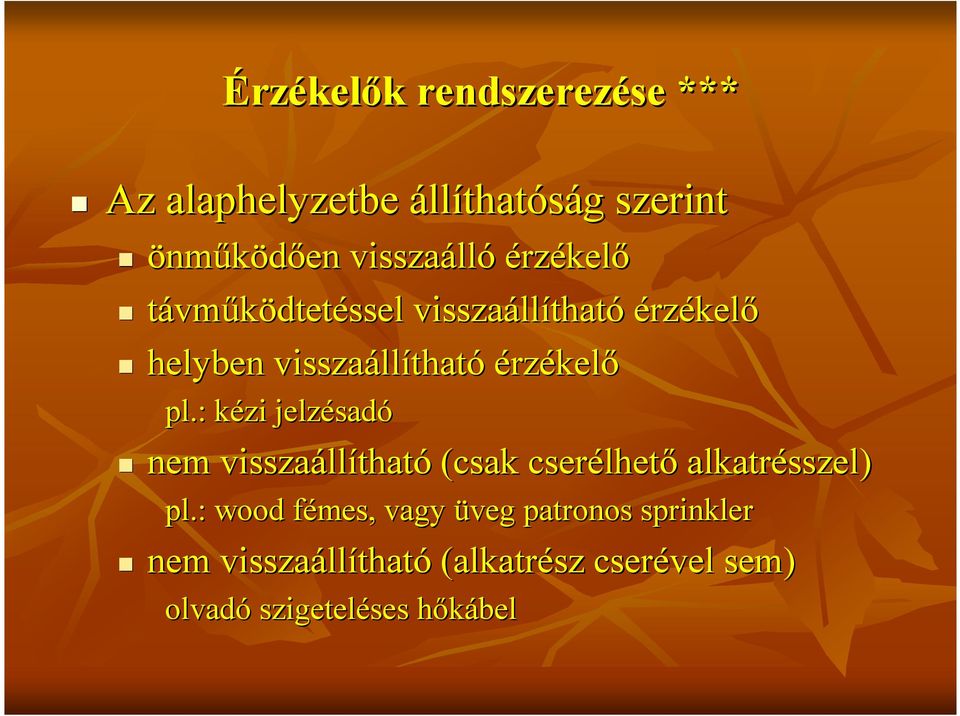

14 Érzékelık rendszerezése *** Az alaphelyzetbe állíthatóság szerint önmőködıen visszaálló érzékelı távmőködtetéssel visszaállítható érzékelı helyben visszaállítható érzékelı pl.: kézi jelzésadó nem visszaállítható (csak cserélhetı alkatrésszel) pl.: wood fémes, vagy üveg patronos sprinkler nem visszaállítható (alkatrész cserével sem) olvadó szigeteléses hıkábel

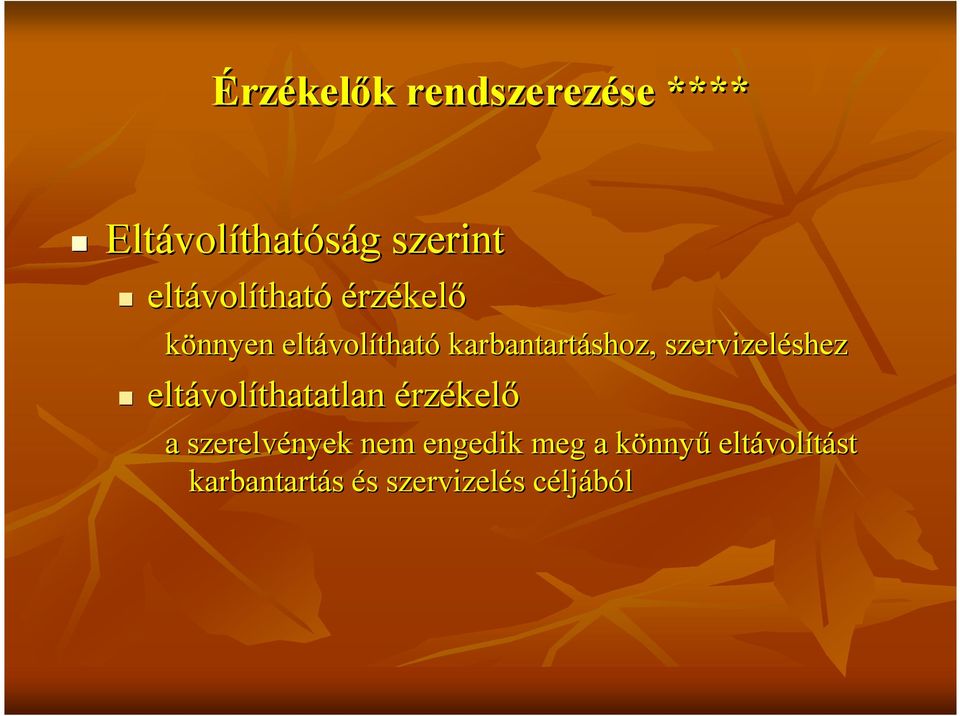

15 Érzékelık rendszerezése **** Eltávolíthatóság szerint eltávolítható érzékelı könnyen eltávolítható karbantartáshoz, szervizeléshez eltávolíthatatlan érzékelı a szerelvények nem engedik meg a könnyő eltávolítást karbantartás és szervizelés céljából

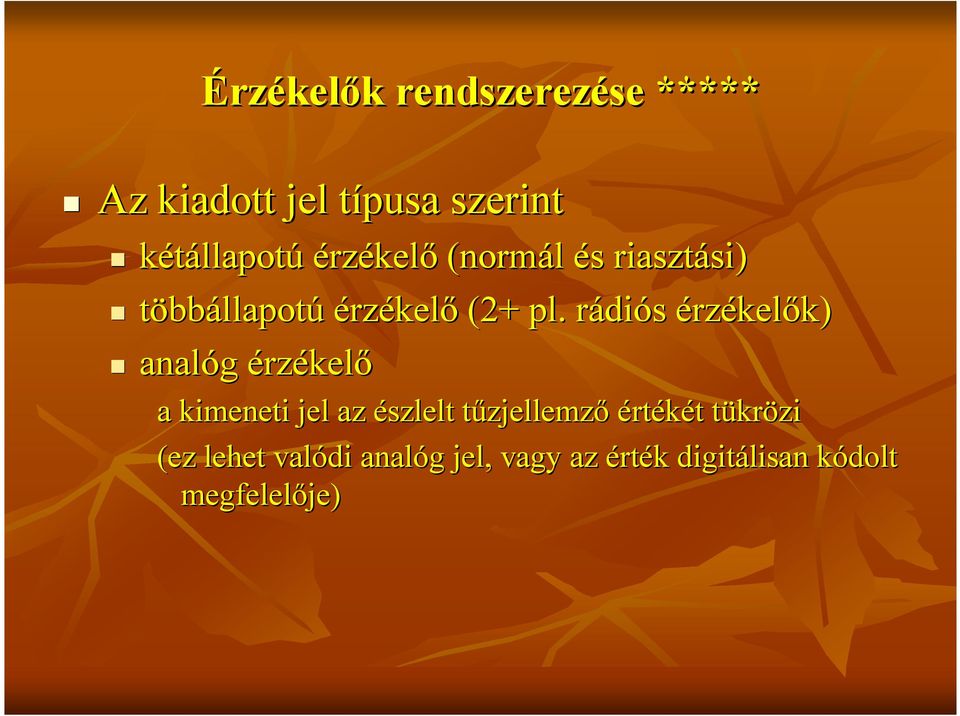

16 Érzékelık rendszerezése ***** Az kiadott jel típusa szerint kétállapotú érzékelı (normál és riasztási) többállapotú érzékelı (2+ pl. rádiós érzékelık) analóg érzékelı a kimeneti jel az észlelt tőzjellemzı értékét tükrözi (ez lehet valódi analóg jel, vagy az érték digitálisan kódolt megfelelıje)

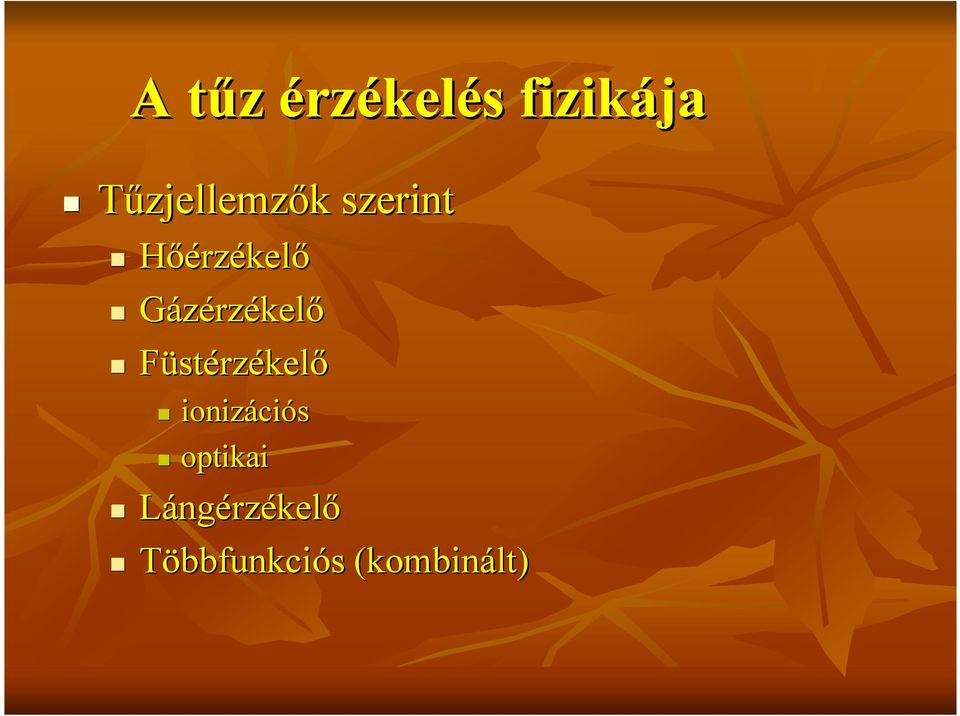

17 A tőz érzékelés fizikája Tőzjellemzık szerint Hıérzékelı Gázérzékelı Füstérzékelı ionizációs optikai Lángérzékelı Többfunkciós (kombinált)

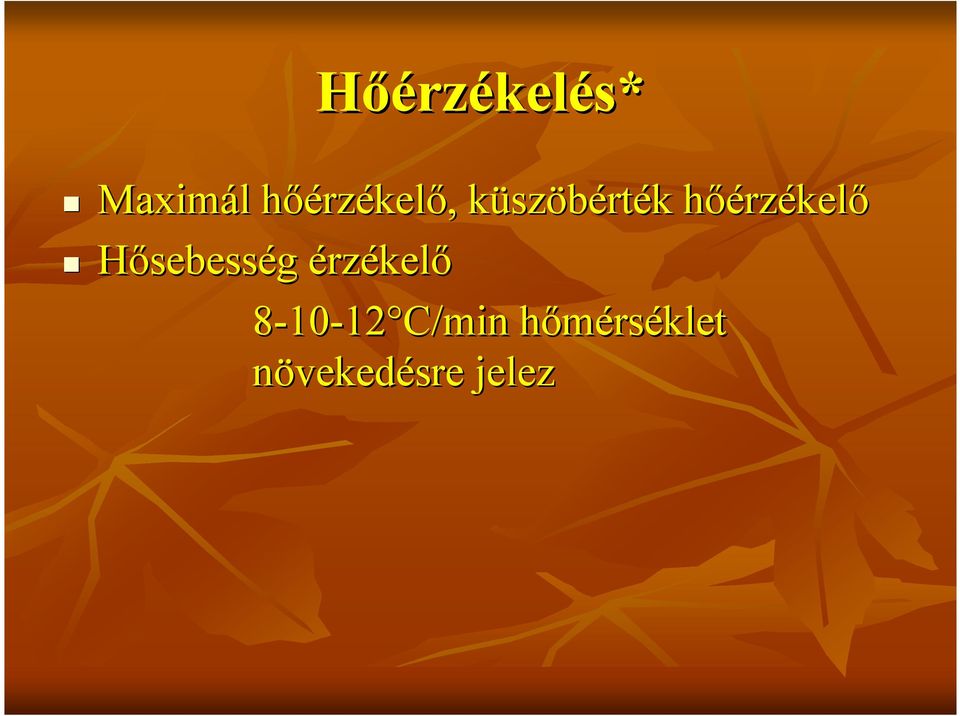

18 Hıérzékelés* Maximál hıérzékelı, küszöbérték hıérzékelı Hısebesség érzékelı C/min 12 C/min hımérséklet növekedésre jelez

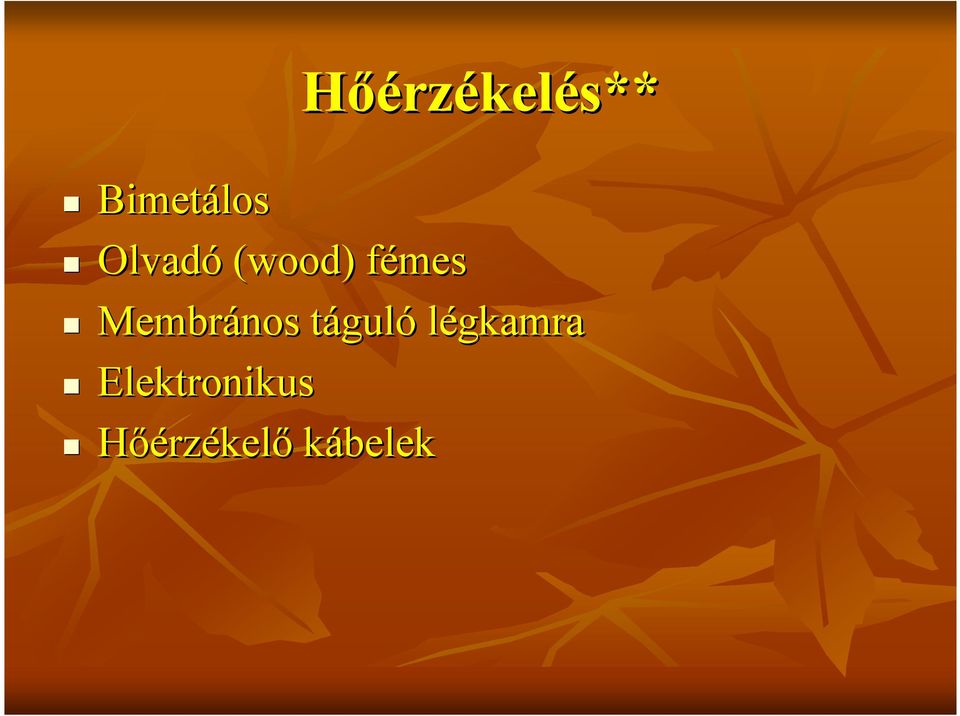

19 Hıérzékelés** Bimetálos Olvadó (wood) fémes Membrános táguló légkamra Elektronikus Hıérzékelı kábelek

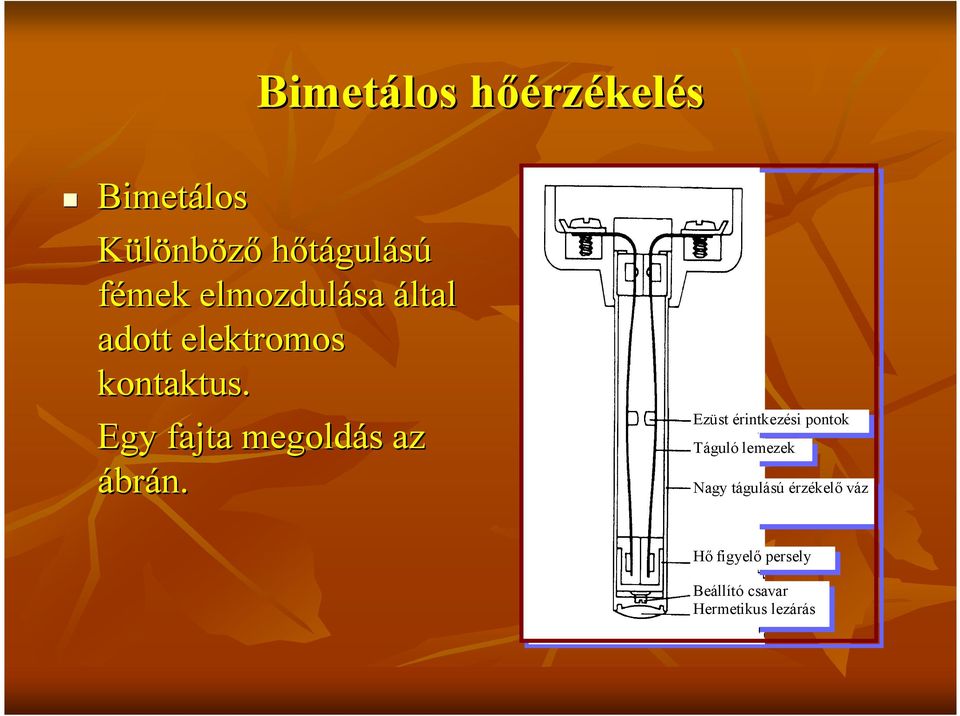

20 Bimetálos hıérzékelés Bimetálos Különbözı hıtágulású fémek elmozdulása által adott elektromos kontaktus. Egy fajta megoldás az ábrán. Ezüst Ezüst érintkezési pontok pontok Táguló Táguló lemezek Nagy Nagy tágulású érzékelı váz váz Hı Hı figyelı figyelı persely persely Beállító csavar csavar Hermetikus lezárás lezárás

21 Olvadó (wood) fémes hıérzékelés Hımérsékletre kalibrált forrasztás Elıfeszített fémlemezek Jelenleg leginkább sprinkler szórófejek indító hıérzékelıjeként alkalmazzák

22 Táguló légkamrás hıérzékelés levegı Fúvóka Membrán Érintkezı Rézcsı Állítás

23 Elektronikus hıérzékelés NTC, PTC: pozitív, illetve negatív termikus karakterisztikájú félvezetı ellenállás. A karakterisztika töréspontjának hımérséklete a félvezetı szennyezésének mértékével van kalibrálva Mérı termisztor R1 Uh R2 Referencia termisztor (zártabb helyen)

24 Hıérzékelı kábelek Hıre olvadó szigeteléső kábel: a szigetelés megolvadása zárlatot okoz, ezzel ad jelzést ( egyszer használatos ) Termisztor szigeteléső kábel (NTC, PTC) mőködése azonos az elızıekben ismertetett elektronikus hıérzékeléssel

25 Hıérzékelık osztályozása Maximál hıérzékelı Hısebesség érzékelı Pontszerő Bimetálos Olvadó (wood) fémes Membrános Elektronikus Elektronikus Membrános Vonali Hıérzékelı kábelek (elektronikus és olvadó szigezeléseő) Membrános rézcsöves Membrános rézcsöves

26 Hıérzékelık alkalmazása Várhatóan nagy hınövekedéssel járó tüzek Nagy páratartalom, gız Korrozív, poros környezet Üzemszerően 60 C-nál magasabb környezeti hımérséklet Ahol üzemszerően a technológiából adódóan füst, égéstermék van jelen

27 Hıérzékelık alkalmazási korlátai Rosszul égı, parázsló, kis hınövekedéssel járó un. svéltüzek Menekülési utak Nagy belmagasság Ha nem lehet a mennyezetre szerelni az érzékelıt Klimatizált terek

28 Gázérzékelés A különbözı tüzeknél keletkezı gázok eloszlása Metanol Propilén Metiletil-keton Ecetsav Aceton Acetonitrit Propán Etán Kén-dioxid Toluol Szénoxid-szulfid Acetaldehid Benzol Hidrogén-klorid Formaldehid Nitrogén-oxidok Ammónia Acetilén Víz Etilén Metán Hidrogén-cianid Szén-dioxid Szén-monoxid

29 Gázérzékelés módjai Keletkezett gázok Az érzékelés módja Éghetı gázok Főtött katalizátoros Félvezetıs adszorpciós Optikai Mérgezı gázok Félvezetıs adszorpciós Elektrokémiai cellás Optikai?

30 Félvezetıs adszorpciós gázérzékelés Mérı áramkör Gáz Elektróda Félvezetı réteg Főtı áramkör Hordozó kerámia henger

31 A félvezetıs gázérzékelés tulajdonságai Keresztérzékenység többféle gázra Hı- és nedvességfüggı Nemlineáris jelleggörbe, mérıelektronikával kell kompenzálni Érzékenység: közepes és nagy

32 Elektrokémiai cellás gázérzékelés gáz Diffúz membrán Referencia elektróda Ellen elektróda Munka elektróda elektrolit

33 Elektrokémiai cellás gázérzékelés A kis polarizáló feszültség hatására oxidációs, redukciós folyamatok indulnak az elektrolitban. A gázkoncentrációval arányos áram mérhetı az elektródák között Tulajdonságok: lineáris pontos érzékeny (a környezeti hatásokra is, tehát eléggé zavarérzékeny) rövid élettartam reagálási idı: s

34 Főtött katalizátoros gázérzékelés Érzékelı elem: pellisztor (gyöngy) (hot-wire) (méret: néhány mm) Palládium katalizátor Kerámia gyöngy, hordozó (alumínium oxid) Platina ellenállás főtıszál

35 Főtött katalizátoros gázérzékelés* Katalizátoros gyöngy Referencia gyöngy U m R 1 R 2 U T

36 Főtött katalizátoros gázérzékelés** Tulajdonságok: lineáris jelleggörbe mérés ismételhetıség abszolút skálán kalibrálható

37 Optikai gázérzékelés Aktív felület Infra adó Vevı Átlátszó optikai lencse

38 Gázérzékelés jellemzıi Jelenleg a technológiai folyamatokban nagyobb a jelentısége mint a tőzjelzésben Általában késıbb jelez mint a többi tőzérzékelési mód Alkalmazás: széntárolás, szénszállítás, (mélygarázsok). Lassú öngyulladásos égések Az optikai gázérzékelés várhatóan növelni fogja az alkalmazási területek számát.

39 Lángérzékelés Lángérzékelés az infravörös (IR) és az ultra ibolya (UV) tartományban lehetséges UV látható IR Fény intenzitása lángérzékelés az UV tartományban intenzitásgörbe lángérzékelés az IR tartományban A föld felszínét elérı sugárzás spektrális eloszlása

40 Lángérzékelés Intenzitás Szénhidrogén tüzek sugárzás görbéje 0,1 0,3 0, λ [µm] 0,2-0,27 µm 2,7 µm 4,3 µm Az IR érzékelı félvezetıs fényelem szénhidrogén tüzek 2,7 és 4,3 µm-es sugárzási csúcsára van hangolva. A napfény intenzitásnak ugyanitt minimuma van.

41 Lángérzékelés UV tartományban Kvarc üveg A K Halogén gáz 0,3 µm alatti érzékelés A rövid hullámhosszú (kozmikus sugárzás) tartomány zavaró hatását ki kell szőrni. Az érzékelési tartomány határait az üveg (alsó) szőrése és a katód (felsı) anyaga határozza meg.

42 A lángérzékelık alkalmazása Gyors, lángfázissal kezdıdı tüzek(folyadék tüzek, oldószeres technológiák, festı alagutak Kültéri tüzek észlelése (farakatok, folyadék tartály tüzek) Ahol a jelzési késedelem nem megengedhetı (anyagszállító csatornák, hangárok, nagy csarnokok)

43 A lángérzékelık alkalmazásának korlátai Láng nélküli tüzek (pl. svéltőz) Takart tőzforrás Sőrő füstképzıdés (pl. PVC) hegesztés, szikra, villámlás érzékenység (UV érzékelınél) korrozív környezet Nagy páratartalom, gız (fıleg UV- nél) Magas környezeti hımérséklet

44 Füstérzékelés Ionizációs érzékelés Optikai érzékelés fényelnyelésen alapuló érzékelés fényszóródáson alapuló érzékelés infra megvilágítás lézeres megvilágítás

45 A füstszemcsék méretei µm H 2 O N 2 CO gázok Freon Vírusok Virágpor Tüzek füstje Olaj füst Lámpakorom Gyanta füst Cigaretta füst Baktériumok Festék sz Szénpor

46 EN 54 szabvány szerinti teszt tüzek tőzjelzı érzékelık vizsgálatához

47 Ionizációs füstérzékelés α sugárzó izotóp I k U + -

48 Ionizációs füstérzékelés* Az ionizált levegı részecskék megtapadnak a füstszemcsék felületén Füst jelenlétében a kamraáram lecsökken. A kamra áram lecsökkenhet a nagy légáramlástól is Füstszemcse

49 Ionizációs füstérzékelés*** Zárt, referencia kamra U T Am 241 U ki Nyitott kamra

50 Az ionizáció Alfa sugárzó izotópok: Am 241 Ra 226 Megengedett sugárzási int.: 100 kbq Az Am 241 sugárzása: 33,3 kbq Kr 85 gáz Egy α részecske energiája E= 5,5 MeV Egy elektron kibombázásához 33eV kell. 1db α részecske 5,5*10 6 /33= db ionizált részecskr szecskét képes létrehozni. l Az alfa sugárz rzás s mellett van E=0,06 MeV-nyi γ (gamma) sugárz rzás s is. Ez okozza a kezelési problémákat

51 Az ionképzıdés eloszlása Fajlagos ionképzıdés Bragg-görbe 3 6 R [cm]

52 Az ionizációs füstérzékelık érzékenysége Érzékenység 0,01 0, D [µm ] Füstszemcse átmérı

53 Az ionizációs füstérzékelık alkalmazása Teljes füstspektrum, fıként az apró szemcsék észlelése Nyílt lángfázisú tüzek (szénhidrogén, folyadék) korai észlelése Menekülési útvonalak Nagy értékek védelme (adatfeldolgozók, telefonközpont) Irodák Ajtó-,, ablak-,, füstcsappantyú vezérlések

54 Az ionizációs füstérzékelık alkalmazási korlátai Kültér Alkohol tőz Poros és nedves helyiségek Nagy légsebességő helyek (>5m/s) Üzemszerően füst és égéstermék jelenléte Oldószeres légterek Zsírgızös légterek Üzemszerően meleg helyiségek Svéltőz, PVC tőz, induló tüzek nagyszemcséjő füstje Hıpárna esetén

55 Optikai füstérzékelés Fényelnyelés elvén mőködı Fényszóródás elvén mőködı IR infravörös megvilágítás Lézeres megvilágítás

56 Fényelnyelés elvén mőködı füstérzékelı Infra adó Infra vevı m A gyakorlatban vonali füstérzékelıként alkalmazott

57 Fényelnyelés elvén mőködı füstérzékelı* Érzékenység Ionizációs Fényelnyeléses 0,01 0, D [µm ] Füstszemcse átmérı

58 Vonali füstérzékelı alkalmazása Magas belsı terek, osztott mennyezet Tágas csarnokok, átriumok Mőemlékek, szerelhetetlen mennyezet Korrozív, karbantarthatatlan, akadályokkal teli ipari épületek Látható füstképzıdés (PVC, gumi, olaj, fa, szénhidrogének folyadéktüzek)

59 Vonali füstérzékelı alkalmazási korlátai Alkohol tüzek Kültér poros füstös közegben (takarítható védı-üveggel megoldható) Nem látható füst esetén Páratartalom >90% Magas környezeti hımérséklet Közvetlen meleg levegı befúvásnál

60 Fényszóródás elvén mőködı füstérzékelı Füstrészecskék Optikai sötét kamra Infra adó Infra vevı

61 Érzékenység alakulása Érzékenység Ionizációs Fényszóródásos Fényelnyeléses 0,01 0, D [µm ] Füstszemcse átmérı

62 Fényszóródásos optikai füstérzékelık alkalmazása Parázsló tüzek Mőanyag tüzek Jól látható füstképzıdés Menekülési utak Légcsatorna érzékelık Nagy értékek védelme (adatfeldolgozók, telefonközpont) Nagyobb légáramlású helyek

63 Fényszóródásos optikai füstérzékelık alkalmazásának korlátai Alkohol tüzek Poros korrozív környezet Kis szemcséjő nem látható füst esetén Fekete füst esetén Nagy páratartalom >90%, gız Magas környezeti hımérséklet Hıpárna esetén

64 Lézeres optikai füstérzékelı Szintén szórt fény érzékelésen alapszik teszt LED lézer dióda effektív fényszóródási terület lézersugár fénycsapda a nem eltérített sugár elnyelésére tükör (optikai erısítı) optikai vevı A lézersugár nem érinti a kamra belsı felületeit és a tükör fókuszterülete a lézersugár környezetére korlátozódik

65 Lézeres optikai pontszerő érzékelı Very Intelligent Early Warning Rendkívül nagy érzékenység ( %/m) Tiszta terek, stratégiai fontosságú helyek védelme (bevetés irányítási központ, telefonközpont, számítógéptermek, félvezetıgyártás, stb.) A lézeres megvilágítás miatt a kis szemcsékre nagyobb az érzékenysége, mint az infrás optikai érzékelıknek

66 Kombinált pontszerő tőzérzékelık A többféle érzékelési mód kombinálásának célja: a teljes érzékelési spektrum lefedése a téves jelzések kiszőrése Kombinációs lehetıségek: IT, OT, IOT, O 2 T, OC, OTC, ahol: I = ionizációs O = optikai T = hı (termikus) C = gázérzékelı (chemical)

67 Kombinált pontszerő tőzérzékelık Kombinált Ionizációs Optikai Hı

68 Aspirációs (légbeszívásos) füstérzékelés ventillátor Érzékelı Választó szelep

69 Aspirációs füstérzékelés alkalmazása Adatfeldolgozó-,, számítógép- és telefonközpontok Magas és bonyolult belsı terek védelme Állványos magas raktárak közbensı szintekre kiterjedı védelme Ipari tiszta terek Közmő alagutak Tokozott (szekrényekbe zárt) villamos berendezések Ahol az induló tüzek korai felismerése szükséges Mőemlékek Hőtıházak

70 Aspirációs füstérzékelés korlátai Alkohol tüzek Külterek Nem látható füst Üzemszerően poros, füstös környezet

71 Kézi jelzésadók Általában törı üveges, mikrokapcsoló ad kontaktot. Intelligens rendszerekben címezhetık Hagyományos rendszerekben külön hurokra főzik, mert ennek a jelzése másként kezelendı, mint egy automatikus tőzjelzıé

72 Tőzjelzı rendszer felépítése Riasztók Tj é K ja Tj kp. R. áj. R. fog. H. áj. H. fog. MSZ 9785 és az EN 54 szerint Vezérlés Aut. Tv. Ber. Tápegys.

73 Tőzjelzı rendszerek felosztása mőködés szerint hagyományos tőzjelzı rendszerek hagyományos címezhetı tőzjelzı rendszerek analóg intelligens tőzjelzı rendszerek Decentralizált, vagy elosztott intelligenciájú tőzjelzı rendszerek Hagyományos hurok intelligens érzékelı

74 Hagyományos tőzjelzı rendszerek* K Ö Z P O N T komparátor Hagyományos jelzıhurok (zóna) + - mérıellenállás i NY i NY I NY Lezáró ellenállás Hurokszelektív (az egy hurokról érkezı jelzések nem különböztethetık meg) Kétállapotú érzékelık használata (a döntést az érzékelık végzik) Érzékelık táplálása és a jelzés azonos vonalon történik (alacsony fogyasztású füst- és hıérzékelık) Az eszközök mőködésképtelenségét a központ nem képes jelezni!

75 Hagyományos tőzjelzı rendszerek** K Ö Z P O N T komparátor Hagyományos jelzıhurok (zóna) + - I R mérıellenállás i NY Lezáró ellenállás Hurokállapotok : - nyugalmi (I NY : az áram nagy része a lezáró ellenálláson folyik) - riasztási (I R : a jelzı érzékelın megnövekszik az áram, söntöli a lezáró ellenállást) - szakadás (I SZ : vezeték szakadás, érzékelı eltávolítás) - rövidzár (I RZ : vezeték hiba, tőz)

76 Hagyományos címezhetı tőzjelzı rendszerek az érzékelık egyedileg azonosíthatók a rendszer továbbra is kétállapotú érzékelıket használ érzékeléstechnikailag nem jelent többletet a hagyományos rendszerekhez képest

77 Téves jelzések kiszőrése hagyományos tőzjelzı rendszerekben Elektromágneses zavarok szőrése passzív elektronikai elemekkel, árnyékolással ÉJJEL-NAPPALI üzemmód Jelzés verifikálás

78 Analóg intelligens rendszerek A visszatérı érzékelı érpár hurkon digitális kommunikáció zajlik. A rendszer állandó teljes felügyelet alatt van. Ellenırzi az érzékelık állapotát, mőködıképességét. Az érzékelık mérımőszerként üzemelnek, a döntést a központ hozza. A hurokelemek beazonosíthatók, címezhetık

79 Digitális kommunikáció Pcs. Cím Érték Érz. Tip. Válasz cím Up U T I

80 Analóg intelligens rendszerek felépítése Címzett (huroktáplált) hangjelzı V Kontaktus figyelés M Izolátoros aljzat I 2. zóna TŐZJELZİ KÖZPONT Címzı-(jelzı)hurok 99 érzékelı és 99 modul Hagyományos hurok M Érzékelı Vonali füstérzékelı, lángérzékelı, kézi jeladó fogadás Felügyelt kimenet I Izolátor 4. zóna M I V V Címzett relé

81 Új hurokelemek Monitor modul Hagyományos hurokillesztı modul Vezérlı modul Izolátor (zárlat szakaszoló)

82 Monitor modul Huroktáplált eszköz (200 µa) Feszültség független kontaktus illesztése (kézi jeladó, relé kimenető érzékelık, szelepek stb.) A figyelt eszköz vezetékezése felügyelt Többféle típus (mikro, mini, normál) többi eszköz felé Címzıhurok - + Monitor modul + - Felügyelt jelzıhurok Lezáró ellenállás Kontaktus(ok)

83 Hagyományos hurokillesztı modul Külsı tápról vagy (néhány érzékelıig) huroktáplált eszköz Hagyományos, kétállapotú érzékelık illesztése A figyelt eszközök vezetékezése felügyelt; hurokállapotok: nyugalmi, riasztás, szakadás, zárlat Az eszközök jelzései nem különböztethetık meg többi eszköz felé Címzıhurok Táp - + Hagyományos hurokillesztı - modul Felügyelt jelzıhurok Érzékelık Lezáró ellenállás

84 Vezérlı modul Kimeneti eszközök hurokról történı, helyi, programozott mőködtetésére szolgál (hang- fényjelzık, csengık, szellızés, áramtalanítás, tőzgátló ajtók, átjelzések stb.) Kétféle üzemmód : - címzett relé (potenciálmentes váltó érintkezıkkel) - felügyelt kimenet (a mőködtetéshez külsı táplálással)

85 Vezérlı modul Felügyelt kimenet üzem Nyugalmi (nem mőködtetett) állapotban a hurokról táplálkozik; a vezetékezés hibáját (szakadás, zárlat) jelezni képes A központról érkezı bekapcsolási parancs hatására polaritást vált és a felügyelt kimeneti vonalra a külsı feszültséget kapcsolja Polarizált (ill. polarizálttá tett) kimeneti eszközöket igényel többi eszköz felé Címzıhurok TÁP Táp Vezérlı modul Mőködtetett Felügyelt jelzıhurok állapot Polarizált eszközök Nem polarizált eszköz (csengı) Lezáró ellenállás

86 Izolátor (zárlat szakaszoló) Megszakítja a címzıhurok + ágát, ha a feszültség 4V alá csökken - automatikusan helyreállítja a hurkot, ha a feszültség 7V fölé nı A zárlatos szakasz leválasztása a rendszer mőködı részeirıl Korábban a megszakítást relék, újabban FET-ek végzik Hagyományos modul mérető és aljzatba szerelt típus Elhelyezése : zóna és tőzszakasz határokon Zárlati okok : hanyag TMK munkák, átalakítások vagy TŐZ

87 Az intelligens rendszerek többlet szolgáltatásai Jelzés verifikálás Automatikus szennyezıdés kompenzálás Elıjelzési szintek Állítható érzékenység Idıprogramozás Csoportdöntés

88 Jelzés verifikálás Idıszakos, fıleg emberi tevékenységbıl adódó zavaró hatások elnyomása (dohányzás, dízel targonca, huzat stb.) Korlátozott idıtartam (max. 30 sec) Hagyományos rendszereknél is alkalmazzák Füstkoncentráció verifikációs késleltetési idı riasztási szint mért érték átmeneti jelenség nincs tőzjelzés TŐZJELZÉS Idı (sec)

89 Automatikus szennyezıdés kompenzálás* A szennyezıdés hatása a füstérzékelıkre Füstkoncentráció %/m 3 valós tőzesemény riasztási szint /komparálási szint/ hamis riasztás tiszta levegı érték valós környezeti érték érzékelı tisztítás Idı (hét-hónap)

90 Automatikus szennyezıdés kompenzálás** (driftkompenzálás) Intelligens rendszerekben a központ végzi automatikusan Újabban az érzékelıkre bízzák (érzékelıben levı mikrokontroller) riasztási tartomány módosított riasztási szint riasztási szint karbantartás igény jelzés mért érték hibás válasz tartomány Idı (hét-hónap)

91 Érzékenység állítás Elıjelzés Füstkoncentráció (%/m 3 ) Alacsony érzékenységő riasztási szint Normál érzékenységő riasztási szint Magas érzékenységő riasztási szint elıjelzés szint 2 60% elıjelzés szint 1 40 % hibás válasz tartomány Idı (sec)

92 Idıprogramozás Napszakok szerinti automatikus érzékenység változtatás Az emberi tevékenységekbıl, technológiából adódó zavaró hatások kiküszöbölése Füstkoncentráció Alacsony érzékenységő riasztási szint Normál érzékenységő riasztási szint Magas érzékenységő riasztási szint csütörtök péntek szombat-vasárnap hétfı

93 Csoportdöntés Több érzékelı jelzésének figyelembe vétele a döntéshozatalnál : korábbi és megbízhatóbb jelzés Füstkoncentráció Tőzjelzési szint Tőzjelzés a csoport döntés alapján Az elsı érzékelı tőzjelzése (csoport döntés nélkül) Idınyereség A érzékelı B érzékelı C érzékelı Idı (percek)

94 Elosztott intelligenciájú rendszerek A hurokelemek nagy száma miatt egyre zsúfoltabbá válik kommunikáció. Ez már a jelzés gyorsaságát is befolyásolhatja. A mérés kiértékelésében egyre nagyobb szerephez jutnak maguk az érzékelık. Az érzékelıben történik a verifikáció, driftkompenzálás stb.

95 A döntés helye Hagyományos rendszerben: döntés az érzékelıben Analóg intelligens rendszerekben: döntés a központban Elosztott intelligenciájú rendszerek: a döntés újra az érzékelık felé tolódik el.

96 Érzékelı és rendszer típusok alkalmazásának változása 80-as évek, 90-es évek eleje ~2000 ~ körül Érzékelık Érzékelık Ion Optikai Hı Egyéb Ion Optikai Hı Egyéb Rendszerek Rendszerek Hagyományos Analóg intelligens Hagyományos Analóg intelligens

97 Tőz átjelzés Közvetlen bekötés ma már nincs Átjelzés telefon vonalon Analóg telefon vonalon (POTS) Kapcsolt vonalas (idıszakos kontrol hívás nem jelent felügyelt vonalat) Beszédsáv feletti jelátvitel Digitális vonalon Kapcsolt vonalas (idıszakos kontrol hívás nem jelent felügyelt vonalat) (POTS) D csatornás folyamatos vonal kontrol (pl. X25; IP) Sáv felett digitális vonalon (POTS) Rádiós átjelzés (felügyelt kapcsolat kell)

98 A tőzátjelzés tervezett követelményei Jelenleg Tőzátjelzés: pren Hivatkozás az MSZ EN szabványlapra ahol a legszigorúbb a D4 -es kategória Tőzátjelzés: D4

99 Szabványos átjelzés pren 54-21; MSZ EN Típus Primer átjelzési pálya Szekunder átjelzési pálya Átjelzési idı 1. Típus Célorientált tőzátjelzési pálya (X25, IP) Nincs szükség, vagy B csatorna D4=10s M4=20s 2. Típus Digitális komm. nyilvános telefon vonalon (ISDN, POTS) GSM D4=10s M4=60s

100 A tőzátjelzés tervezett követelményei Átjelzı rendszer: Legyen automatikus (ember közbeiktatása nélkül) Feleljen meg az MSZ EN szabványnak, ezzel együtt az MSZ EN szabványnak Mőszaki megfelelıség (tanúsított, jogszabályoknak megfelelı) Felügyeleti központ: a BM OKF -nél nyilvántartott, Folyamatosan felügyeletet biztosít a jelzésfogadó központ mellett Kötelezı adatok: létesítmény címe, rendeltetése, kockázati besorolása, a létesítményt befogadó épület(ek) ) szintszáma (föld felett, föld alatt), az oltást akadályozó körülmények közmőelzárók helye, tőzoltó vízforrások helye, kapcsolattartó neve, telefonszáma Felelısséget tisztázó szerzıdés a téves riasztások költségviselésérıl sérıl

101 A tőzjelzés Ttv. 5. (1) A tőzátjelzés követelményei (4) A tőzjelzés lehetıségét minden településrıl és az Országos Tőzvédelmi Szabályzatban meghatározott létesítménybıl az elsıdleges mőködési körzet, illetve mőködési terület szerinti állandó készenléti szolgálatot ellátó hivatásos önkormányzati, illetve önkéntes tőzoltósághoz biztosítani kell. A tőzjelzés fogadásának biztosítása, és az ezzel kapcsolatos költségek a települési önkormányzatot, az átjelzés költségei a létesítményt terhelik. Több fenntartó esetén az érdekeltek a költségeket érdekeltségük arányában viselik. (6) Az állandó készenléti szolgálatot ellátó tőzoltóságnál az ügyeleti szolgálati helyen távbeszélı és más, attól független hírközlı berendezést kell üzemeltetni. A tőz és káreset jelzésének fogadására összevont ügyelet is létesíthetı. (7) A tőzjelzés díjtalan és más hívásokkal szemben elsıbbséget élvez.

102 A tőzátjelzés követelményei OTSZ 43. (1) Abban a helyiségben, ahol a tőzjelzı központot vagy annak kezelı/kijelzı egységét elhelyezték - a jelzéseit automatikusan a tőzoltósághoz továbbító központok kivételével - legalább egy, a tőzjelzésre és a berendezés kezelésére kioktatott személynek kell állandóan tartózkodnia. 43. (2) A tőzvédelmi hatóság kötelezése esetén a tőzjelzı központ jelzéseit átjelzéssel a mőködési terület szerinti tőzoltóságra kell továbbítani. Amennyiben a tőzoltóság az átjelzést nem tudja fogadni, akkor az olyan helyre is továbbítható, ahol állandó felügyelet van (pl. rendırség, diszpécserszolgálat), és onnan a tőzjelzés továbbításának lehetısége a mőködési terület szerinti tőzoltóságra biztosított.

103 A tőzátjelzés követelményei TJK Tőzoltósági terminál TJK TJK Felügyelt telefon vonal, Vagy Telefon vonal + redundáns á.j. TJK VV VV (csak végsı esetben) Tőz átjelzés Tőz + Hiba átjelzés Vagyonvédelemi á.j. Távfelügyeleti központ

104 A tőzátjelzés követelményei TJK Tőzoltósági terminál TJK Tőz átjelzés Tőz + Hiba átjelzés TJK Távfelügyeleti központ

105 Budapesti átjelzı rendszer Tőzjelzı központ GSM hálózat Átjelzı modem ISDN Tőz- és telefon hálózat vagyonv. átj. GSM hálózat Tőzoltóság fıügyelet Csak tőzjelzések Felügyeleti központ

106 Mára ennyi! Köszönöm a figyelmet.
