1 OpenCL modul 1. óra

2 Eichhardt Iván GPGPU óra anyagai

3 OpenCL API és alkalmazása Gyakorlati példák (C/C++) Pl.: Képfeldolgozás Párhuzamos tervezési minták implementációja

4 Érdekességek (Mire használják a GPGPU-t?) GPGPU fogalmak Heterogenitás és a GPGPU Gyors elképesztés! OpenCL története OpenCL alapok OpenCL API HelloWorld!?

5 Fehérjék feltekeredésének(folding) szimulációja H1N1 szimuláció Az elveszett Apollo 11 videó Források: Felülírt videó, néhány átvett, és egy felvétel egy monitorról, amin a videót játsszák le éppen. 100x-os gyorsítás

6 FPGA, GPGPU, CPU Field-programmable gate array DES dekódolás esete CPU: 16 millió kulcs / másodperc GPU: 250millió kulcs / másodperc (GTX-295) FPGA: ~1.8 milliárd kulcs / másodperc

7 H1N1 szimuláció L. Barney - Studying the H1N1 virus using NVIDIA GPUs, Nov Apollo 11 R. Wilson - DSP brings you a high-definition moon walk, Sep DES dekódolás Dr. Dobbs - Parallel algorithm leads to crypto breakthrough, Jan A GPGPU problémái A. Ghuloum - The problem(s) with GPGPU, Oct

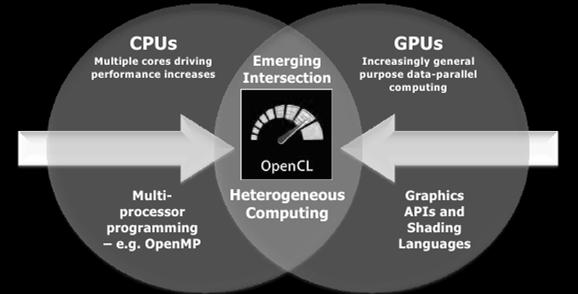

8 Csak GPU-k GPGPU Stream programozás Compute Shader CUDA stb. (hardverközelibb) HETEROGENEOUS COMPUTING Több mint 1 fajta processzor (CPU, GPU,...) OpenCL szabvány Nyílt

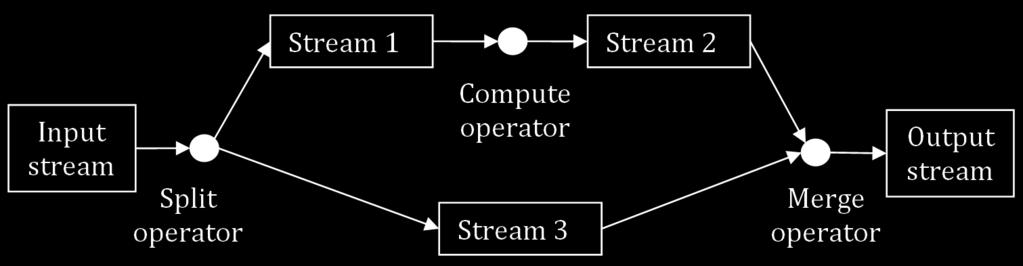

9 Nincs szinkronizáció és kommunikáció Csővezeték alkalmazása Párhuzamosítás Alapműveletek: Map, Amplify, Reduce, Sum

10 Forrás:

11 SIMD GPU multiprocesszor (pl. Vertex tulajdonság streamek) CPU kiterjesztések (SSE*, 3DNow!, MMX, ) Adatközpontúság, erőteljesen párhuzamosítható Az adatot vektorként kezeljük Például (vec_res, v1, v bites float vektorok): vec_res.x = v1.x + v2.x; vec_res.y = v1.y + v2.y; vec_res.z = v1.z + v2.z; vec_res.w = v1.w + v2.w; Egy művelettel írható le

12 32-bit hosszú bináris sztringek Manhattan távolsága Ciklussal int bitcount_naive(int x) { int count = 0; while (x!= 0) { if ((x & 1) == 1) { count++; } x >>= 1; } return count; }

13 32-bit hosszú bináris sztringek Manhattan távolsága Párhuzamos megoldás unsigned int bitcount(unsigned int x) { x = (x & (0x )) + ((x >> 1) & (0x )); x = (x & (0x )) + ((x >> 2) & (0x )); x = (x & (0x0f0f0f0f)) + ((x >> 4) & (0x0f0f0f0f)); x = (x & (0x00ff00ff)) + ((x >> 8) & (0x00ff00ff)); x = (x & (0x0000ffff)) + ((x >> 16) & (0x0000ffff)); return x; }

14 128-bit hosszú bináris sztringek Manhattan távolsága unsigned int bitcount_128(unsigned int4 x) { const unsigned int4 a1(0x , 0x , 0x , 0x ); const unsigned int4 a2(0x , 0x , 0x , 0x ); const unsigned int4 a4(0x0f0f0f0f, 0x0f0f0f0f, 0x0f0f0f0f, 0x0f0f0f0f); const unsigned int4 a4(0x00ff00ff, 0x00ff00ff, 0x00ff00ff, 0x00ff00ff); const unsigned int4 a4(0x0000ffff, 0x0000ffff, 0x0000ffff, 0x0000ffff); } x = (x & (a1)) + ((x >> 1) & (a1)); x = (x & (a2)) + ((x >> 2) & (a2)); x = (x & (a3)) + ((x >> 4) & (a3)); x = (x & (a4)) + ((x >> 8) & (a4)); x = (x & (a5)) + ((x >> 16) & (a5)); return x.x + x.y + x.z + x.w;

15 Sok 128 hosszú bit-sztringre: K-NearestNeighbours 1 maggal, naív megoldással: Lassú 1 maggal + SIMD: Párhuzamos: sokszoros gyorsulás 8 maggal CPU-n: még gyorsabb.. GPU-val (soksok mag): > 100 gyorsabb!

16 Adat- és feladat párhuzamos modell Az OpenCL nyílt szabvány A Khronos Group felügyeli Az OpenCL-C nyelv ISO C99 szabvány részhalmaza Numerikus műveletek az IEEE754 alapján Heterogén platform támogatás A modell alkalmazható a modern GPU-kra, CPU-kra, Cell processzorra, DSP-kre, Intel Xenon Phi, Altera FPGA stb...

17 Az OpenCL elemei Platform modell A Host és az eszköz kapcsolata Program modell Data-parallel és Task-parallel lehetőségek Végrehajtási séma Memória modell

18 Hoszt eszköz (Host) OpenCL eszköz (Compute Device, Device ) Számolási egység (Compute Unit, CU ) Pl.: NVidia kártyák multiprocesszora Feldolgozó egység (Processing Element, PE ) Pl.: Videokártya Stream processzora Pl.: CPU magja

19 Data-parallel és Task-parallel lehetőségek Data-parallel (Adat párhuzamos) modell Adat-feladat egység összerendelés Művelethalmaz végrehajtása 1 adatra Task-parallel (Feladat párhuzamos) modell Több független feladat párhuzamos végrehajtása

20 Host feladata Kontextus kezelés Végrehajtás vezérlés Kernel program Számító Egységek vezérlése Egy munkacsoporton belül azonos feladat elvégzésére

21 Kernel program Index tér (NDRange) Munkacsoportok (Work-Groups) Feladat egységek (Work-Items) Globális azonosító (global ID) Minden munkacsoportban azonos program Egységenként eltérhet a vezérlés

22 Kernel program Index tér (NDRange) Munkacsoportok (Work-Groups) Munkacsoport azonosító (work-group ID) A feladat egységeknek lokális azonosító (local ID) Feladat egységek (Work-Items)

23 Kernel program Index tér (NDRange) N dimenziós problématér N = 1, 2, 3 Adott méretek N dimenzióban: Globális címtér Munkacsoport méret Azonosítók / indexelés N dimenzióban : Global ID [pl.: get_global_id(1)] Local ID [pl.: get_local_id(0)] Munkacsoportok (Work-Groups) Feladat egységek (Work-Items)

24 Kontextus (Context) Eszközök Kernelek (OpenCL függvények) Program objektumok Forrás Végrehajtható bináris Memória objektumok A Host és az Eszközök által használt memória A Kernelek ezt látják

25 Parancs sorok (command-queue) Host által ellenőrzött Kernelek végrehajtását vezérli Parancsok Kernel végrehajtás Memória műveletek Szinkronizáció In-order / Out-of-order végrehajtási módok

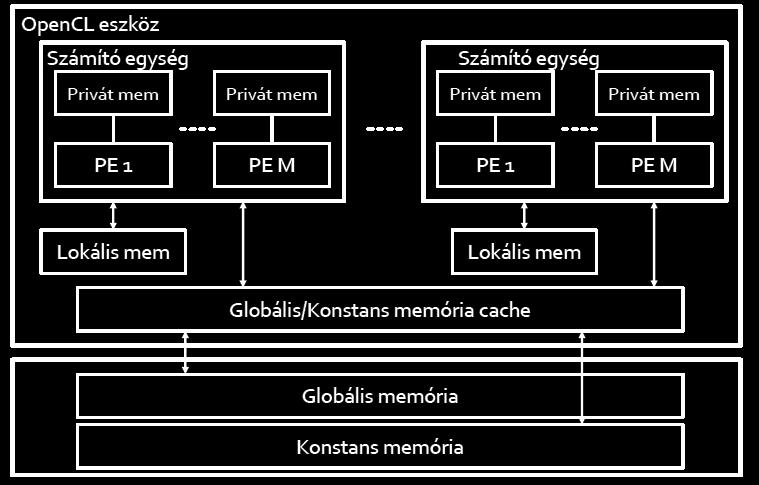

26 Négy memória régió az Eszközön Globális Konstans Lokális Privát

27 Globális memória Írható / olvasható bármelyik Work-Itemből Bármely eleme elérhető bármely PE-ből A Host foglalja le (allokálja) a területet, végzi a másolást, és a memória felszabadítást.

28 Konstans memória A Globális memória csak olvasható megfelelője Kernelben statikusan is definiálható

29 Lokális memória A Host nem fér hozzá Egy WG osztott memóriája Minden WI olvashatja/írhatja Privát memória A Host nem fér hozzá Csak az adott WI látja

30 A konzisztenciáról Work-Item szinten WI-ek között nem konzisztens, De egy WI-en belül konzisztens. Work-Group szinten Konzisztens Lokális és Globális memória egy WG-on belül Nem konzisztens a Globlális memória a WG-ok között

31 WorkGroup szinkronizáció WI-ek szinkronizációja Barrier Blokkoló hívás WG-ok között nincs szinkronizáció CommandQueue szinkronizáció Parancssori Barrier garantált a barrier előtti parancsok lefutása CQ-k között nincs szinkronizáció Várakozás Eseményre minden parancs generál egy eseményt, erre várakoztathatunk egy másikat

32 C99 Skalár típusok Vektor típusok (n {2,4,8,16}) (u)charn (u)shortn (u)intn (u)longn floatn Vektor komponensek elérése (float4 f;) Swizzle (f.xyzw, f.x, f.xy, f.xxyy, stb.) Numerikus indexek Felezés (f.odd, f.even, f.lo, f.hi)

33 Implicit konverzió Korlátozott mértékben használható; skalártípusok között Explicit konverzió (Példák) float4 f = (float4)1.0; uchar4 u; int4 c = convert_int4(u); float f = 1.0f; uint u = as_uint(f); // 0x3f lesz az értéke

34 Memóriaterület-jelölők global, local, constant, private Például: global float4 color; Függvény-jelölők kernel Egy OpenCL C függvényt Kernelnek jelöl ki. attribute Fordító segítő attribútumok.

35 Beépített függvények a végrehajtási modellre vonatkozóan get_work_dim() size_t get_{global/local}_{id/size}(uint dimidx); Pl.: size_t id = get_global_id(1); size_t get_num_groups(uint dimidx); size_t get_group_id(uint dimidx);

36 Szinkronizációs függvények barrier(flag); CLK_LOCAL_MEM_FENCE : lokális memóriát konzisztensé teszi CLK_GLOBAL_MEM_FENCE : globális memóriát konzisztensé teszi mem_fence(flag); write_mem_fence(flag); read_mem_fence(flag);

37 További beépített függvények Általános, szokásos függvények Geometriai függvények Összehasonlító függvények floatn típusokon (isequal, isinfinite, stb) Memóriára vonatkozóan: Aszinkron memória olvasás Prefetch (cache-be töltés globális memóriából)

38 Telepítés: T meghajtó subst parancs

39 Első példa letöltése: orlds.zip C host-al BOILERPLATE C++ host-al Kevesebb BOILERPLATE kód

40 VexCL C++ template könyvtár vektor-kifejezések írására és futtatására OpenCL/CUDA-n SharpCL (saját) C# bytecoderól OpenCL-re fordít és futtat ( Hátha érdekel valakit :D ) HadoopCL MapReduce Heterogén rendszereken, Hadoop és OpenCL integrációval Apple OS X Snow Leopard

41 OpenCL API hívások alapos áttekintése OpenCL fordítási beállítások Példaprogi: Platform/Eszköz-lekérdezések (Pl.: FLOPS) Példaprogi: OpenGL / OpenCL interakció Példaprogi: Képfeldolgozás Példaprogi: Szinkronizáció atomic_add barrier Esettanulmányok: Programozási minták (Elmélettel) Map Reduce Scan Histogram Esettanulmány: Heterogén OpenCL programozás

42 Köszönöm a figyelmet!
