1 Kezelési útmutató Kényelmes fűtés fával! HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán hdg-bavaria.com

2

3 Kezelési útmutató HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - Tartalom Tartalom 1 Az utasítással kapcsolatos tudnivalók Bevezetés A kezelési útmutató felépítése Szószedet Munkavédelmi tudnivalók A rendeltetésszerű használat A berendezés kialakításának alapelvei A megengedett és a tiltott üzemeltetési módozatok Maradék kockázat Alkalmazott biztonsági és munkavédelmi figyelmeztetések Tájékoztatási kötelezettség A működésre vonatkozó utasítások Metszet Működés HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán kazán Műszaki adatok A tüzelőanyagra vonatkozó minőségi követelmények A német 1. sz. Károsanyag-kibocsátásról szóló Szövetségi Rendelet szerint A maradék nedvességtartalom szerint A HDG Bavaria GmbH tüzelőanyagra vonatkozó javaslata Megfelelőségi nyilatkozat A fűtőberendezés használata A kezelő- és kijelzőelemek áttekintése Kezelőegység HDG Lambda Control Fűtőberendezés bekapcsolása Előfeltétel Fűtés-vészkapcsoló A menüszerkezet Hőtermelés ki menüszerkezet Hőtermelés be menüszerkezet Adatok lekérése Előfeltétel Az információk lekérésének módja Üzemeltetői beállítások elvégzése Előfeltétel A kazán hőmérsékletének beállítása A fűtőberendezés felfűtése és utántöltése Műveleti sorrend

4 Kezelési útmutató HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - Tartalom 4.7 A kéményseprő szakhatósági ellenőrző mérés elvégzése A mérés előtt A mérés napján, az előkészületeket követően A fűtőberendezés kikapcsolása karbantartási vagy javítási munkák céljára A fűtőberendezés tisztítása és karbantartása Tisztítási és karbantartási terv Műveleti sorrend Tisztító szerszámok A síkrostély és a hamutér tisztítása Ellenőrizze és tisztítsa ki az utánkapcsolt fűtőfelületeket és az égésteret Füstcső ellenőrzése és tisztítása Lambdaszonda ellenőrzése és tisztítása Füstgáz-érzékelő ellenőrzése és tisztítása Elszívó ventilátor ellenőrzése és tisztítása Levegőegység ellenőrzése és tisztítása Ajtók tömítettségének ellenőrzése Kezelőegység tisztítása Lambdaszonda kalibrálása Primer levegőnyílás tisztítása Égőfúvóka tisztítása Gázrugók ellenőrzése Üzemzavarok elhárítása Műveleti sorrend Lehetséges üzemzavarok A hőtermelést lehetővé tévő üzemzavarok A hőtermelés folytatását megakadályozó üzemzavarok A fűtőberendezés üzembe helyezése Előfeltétel Üzembe helyezés Fűtőberendezés bekapcsolása A vezérlés beállítása A kazánhőmérséklet célértékének beállítása Ügyféladatok Emlékeztető a beállított értékekhez Aggregátteszt elvégzése A primer levegő áramlásának és a rostély magasságának beállítása a tüzelőanyag függvényében A szétszerelésre és az ártalmatlanításra vonatkozó utasítások Szétszerelés Ártalmatlanítás Garanciavállalás és a garanciális időtartam meghosszabbítása Terjedelem A garanciális időszak meghosszabbításának feltételei A garanciális kötelezettségekből történő kizárás

5 1 Az utasítással kapcsolatos tudnivalók Bevezetés 1 Az utasítással kapcsolatos tudnivalók 1.1 Bevezetés BIZTONSÁGOS ÉS EGYSZERŰ ÜZEMELTETÉS A KEZELÉSI ÚTMUTATÓ OLVASÁSA MŰSZAKI VÁLTOZTATÁSOK SZERZŐI JOG FELHASZNÁLT SZIMBÓLUMOK Ez a Kezelési útmutató fontos tudnivalókat tartalmaz a HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán kazán biztonságos és szakszerű üzemeltetésére vonatkozóan. Az utasítások betartása segít a veszély-források kiküszöbölésében, a javítási költségek és a kiesett idő megtakarításában, a megbízhatóság fenntartásában, valamint a fűtőberendezés élettartamának növelésében. A Kezelési útmutató-t minden, a HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán-t kezelő vagy azon munkát végző személy köteles elolvasni és az abban foglaltakat betartani. Kazánjainkat folyamatosan továbbfejlesztjük és javítjuk. A jelen kiadásban foglalt adatok a nyomtatás időpontjában fennálló állapotnak felelnek meg. A műszaki részleteknek a Kezelési útmutató vonatkozásában megadottakhoz és az ábrákhoz viszonyított módosításának jogát fenntartjuk. A jelen publikáció utánnyomásának, adatfeldolgozó rendszerbe történő bevitelének, vagy elektronikus, mechanikus, fotografikus vagy egyéb módon történő átvitelének, felvételének és fordításának joga - kivonatosan is - a HDG Bavaria GmbH írásos engedélyéhez kötött. A Kezelési útmutató a következő megnevezéseket, illetve jelzéseket használja a kiemelten fontos adatok megjelölésére: 1. A kezelőre vonatkozó kezelési utasítás 2. Az egyes lépéseket a megadott sorrendben végezze el. Az elvégzett művelet eredménye A további magyarázatokra mutató kereszthivatkozás Felsorolás Felsorolás 5 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

6 1 Az utasítással kapcsolatos tudnivalók A kezelési útmutató felépítése 1.2 A kezelési útmutató felépítése Fejezet Itt tudja meg, hogy... A jelen kezelési útmutató a következő részekre tagolódik: 1 Az utasítással kapcsolatos tudnivalók... hogyan használja a kezelési útmutatót. 2 Munkavédelmi tudnivalók... amit a fűtőberendezés biztonságos használatához be kell tartania. 3 A működésre vonatkozó utasítások... hogyan épül fel a fűtőberendezés, és milyen teljesítménykört foglal magában. 4 A fűtőberendezés használata... hogyan kezelje helyesen a fűtőberendezést. 5 A fűtőberendezés tisztítása és karbantartása... hogyan tisztíthatja a fűtőberendezést, és ki felel a karbantartásért. 6 Üzemzavarok elhárítása... hogyan szüntetheti meg a fűtőberendezés üzemzavarait. 7 A fűtőberendezés üzembe helyezése 8 A szétszerelésre és az ártalmatlanításra vonatkozó utasítások... a fűtőberendezést első alkalommal hogyan helyezze üzembe.... a fűtőberendezés szétszerelése és ártalmatlanítása során mit vegyen figyelembe. 9 Garanciavállalás... a garanciális feltételek hogyan vannak szabályozva. Táblázat 1/1 - A kezelési útmutató felépítése 6 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

7 1 Az utasítással kapcsolatos tudnivalók Szószedet 1.3 Szószedet Fogalom Érzékelő Füstgáz-ventilátor HDG Lambda Control 1 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán Kijelző Lambdaszonda Működtető szerv Nyomtatott áramkör Termikus lefolyásszabályozó Utántöltés jelzés Utántöltő gomb Magyarázat Bizonyos jellemzőket (pl. hőmérséklet) rögzít, és továbbít a vezérlés felé kiértékelés céljából. A kazánban szükséges huzatot hozza létre, és az égéshez szükséges levegővel látja el a kazánt. Mikroprocesszoros vezérlés az égés és a pufferfeltöltés vezérléséhez. Hasított fa tüzelésére szolgáló kazán. A HDG Lambda Control 1 kezelőegység kijelzője. Elektromos alkatrész a füstgáz maradék oxigéntartalmának mérésére. Beépített elem, ami a fűtőberendezés egy bizonyos funkcióját végzi, pl. a termikus lefolyásszabályozó, röviden TAS (thermische Ablaufsicherung). Előre gyártott csatlakozó lemez elektromos alkatrészekhez Biztonsági berendezés, ami a kazán túlhevülése esetén a biztonsági hőcserélőn hideg vizet áramoltat keresztül. Elektromos jel a lambdavezérlőn található fénydiódán, ami a töltőtér feltöltésére szólít fel. Egy gomb, amit a kazán felfűtése vagy utántöltése során, a kazán kinyitása előtt kell megnyomni. Táblázat 1/2 - Szószedet 7 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

8 2 Munkavédelmi tudnivalók A rendeltetésszerű használat 2 Munkavédelmi tudnivalók 2.1 A rendeltetésszerű használat A BERENDEZÉS KIALAKÍTÁSÁNAK ALAPELVEI ALAPELV A FŰTŐBERENDEZÉS HASZNÁLATA A fűtőberendezés a műszaki ismeretek legutolsó álláspontja és az elismert biztonsági szabályok alapján készült. Ennek ellenére a használat során előállhat a felhasználó vagy harmadik személy életére és testi épségére nézve veszélyes helyzet, illetve a fűtőberendezés vagy egyéb vagyoni érték megsérülhet. A fűtéstechnikai cégtől kérje a fűtőberendezés kezelésének részletes bemutatását. A fűtőberendezést csak műszakilag kifogástalan állapotban, rendeltetésszerűen, a Kezelési útmutató betartása mellett, a biztonságosság és a veszélyforrások tudatában használja. A meghibásodásokat, különösen a biztonságot veszélyeztető zavarokat azonnal szüntettesse meg. A MEGENGEDETT ÉS A TILTOTT ÜZEMELTETÉSI MÓDOZATOK A FÛTÕBERENDEZÉS HASZNÁLATA JAVASOLT TÜZELŐANYAG A HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán kazán csak a német 1. BImSchV és 5. bek.-nek (1. sz., a Károsanyag-kibocsátásról szóló Szövetségi Rendelet) megfelelő hasított tüzifa, forgácsbrikett vagy darálék formájában használt, természetes tüzelőanyag használatára alkalmas, 50 cm hosszig. A és 7. pontjának megfelelő, 50 kw feletti névleges hőteljesítményű tüzelőanyag csak akkor használható, ha az fafeldolgozó vagy famegmunkáló üzemben keletkezik. Minden ezen túlterjedő használat nem rendeltetésszerűnek minősül. Az ebből keletkező károkért a gyártó nem vállal felelősséget; ennek kockázatát az üzemeltető viseli. A rendeltetésszerű használathoz tartozik a gyártó által előírt szerelési, üzemeltetési és karbantartási feltételek betartása is. Ön csak a jelen utasításban megadott üzemeltetési értékeket adhatja meg vagy módosíthatja. Egyéb adatbevitel módosítja a fűtőberendezés vezérlőprogramját, és hibás működést eredményezhet. A HDG Bavaria max. 50 cm hosszúságú, 15 cm maximális élhoszszúságú és 20%-os nedvességtartalmú hasított fa használatát javasolja. Tüzelőanyagának gyártása és kiválasztása során ügyeljen a lehetőleg jó minőségre! 8 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

9 2 Munkavédelmi tudnivalók Maradék kockázat 2.2 Maradék kockázat A hasított tüzifára vonatkozó bővebb információt a 3 A működésre vonatkozó utasítások fejezet 3.4 A tüzelőanyagra vonatkozó minőségi követelmények bekezdésében talál. Minden elővigyázatossági intézkedés ellenére fennáll a következő kockázat: Figyelem!! Forró felület. A kazán forró felületének érintése égési sérülést okozhat. A szigeteletlen alkatrészek megérintésével várja meg, míg a kazán kihűlt. Figyelmeztetés! Szénmonoxid okozta fulladásveszély. Ha a kazán üzemben van, a nyitott ajtón keresztül szénmonoxid áramolhat kifelé. Az ajtót ne hagyja a szükségesnél tovább nyitva. Figyelem!! Égésveszély Az ezzel a jelzéssel ellátott részeken történő munkavégzés égést okozhat. Az ajtót ne hagyja a szükségesnél tovább nyitva. Figyelem!! Kézsérülés Az ezzel a jelzéssel ellátott részeken történő munkavégzés kézsérülést okozhat. Veszély! Elektromos áram vagy feszültség által okozott veszély. Az ezzel a jelzéssel ellátott részen csak elektromos szakember végezhet munkát. 9 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

10 2 Munkavédelmi tudnivalók Alkalmazott biztonsági és munkavédelmi figyelmeztetések Veszély! Lobbanásveszély. Az ezzel a jelzéssel ellátott helyeken csak a HDG Bavaria előírása szerint végezhető munka. A hibás kezelés a gázkeverék belobbanásához vezethet. 2.3 Alkalmazott biztonsági és munkavédelmi figyelmeztetések A jelen Kezelési útmutató-ban/-ben a következő biztonsági és munkavédelmi figyelmeztetéseket használjuk: Veszély! Elektromos áram vagy feszültség által okozott veszély. Az ilyen jelzéssel ellátott részeken csak elektromos szakember végezhet munkát. Figyelmeztetés! Veszélyforrásra figyelmeztető jelzés. Az ezzel a jelzéssel ellátott részeken történő munkavégzés súlyos személyi sérülést vagy jelentős anyagi kárt okozhat. Figyelem!! Kézsérülés Az ezzel a jelzéssel ellátott részeken történő munkavégzés kézsérülést okozhat. Figyelem!! Forró felület Az ezzel a jelzéssel ellátott részeken történő munkavégzés égési sérülést okozhat. Figyelem!! Égésveszély Az ezzel a jelzéssel ellátott részeken történő munkavégzés égést okozhat. 10 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

11 2 Munkavédelmi tudnivalók Tájékoztatási kötelezettség Figyelem!! Fagyásveszély Az ezzel a jelzéssel ellátott részeken történő munkavégzés fagyási sérülést okozhat. Veszély! Lobbanásveszély. Az ezzel a jelzéssel ellátott helyeken csak a HDG Bavaria előírása szerint végezhető munka. A hibás kezelés a gázkeverék belobbanásához vezethet. Figyelem!! Lebegő teher okozta veszély. Az ezzel a jelzéssel ellátott helyeken fennáll a leeső tárgyak okozta veszély. Az ártalmatlanításra vonatkozó utasítások. További információk a berendezés kezelője számára. 2.4 Tájékoztatási kötelezettség A(Z) KEZELÉSI ÚTMUTATÓ OLVASÁSA Minden személynek, aki a berendezésen munkát végez, a munkálatok megkezdése előtt köteles a Kezelési útmutató-t, kiemelten pedig a 2 Munkavédelmi tudnivalók fejezetet elolvasni. A jelen rendelkezés kiemelten vonatkozik a fűtőberendezéssel csak alkalomszerűleg tevékenykedőkre, pl. a fűtőberendezés tisztítása és karbantartása során. A Kezelési útmutatót a fűtőberendezés felhasználási helyén, folyamatosan elérhető módon kell őrizni. 11 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

12 3 A működésre vonatkozó utasítások Metszet 3 A működésre vonatkozó utasítások 3.1 Metszet A kazán a következő elemekből áll: Ábra 3/1 - Áttekintés 1 Szabályozó egységhdg Lambda Control 1 2 Szemes csavar daruval történő mozgatáshoz 3 Tisztítónyílás burkolata 4 Tisztítónyílás 5 Tisztítónyílás hővédő burkolata 6 Füstgáz terelő lemez 7 Biztonsági hőcserélő 12 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

13 3 A működésre vonatkozó utasítások Metszet 8 Utóégetőkamra tüzibeton burkolattal 9 Füstgáz-hőcserélő (utánkapcsolt fűtőfelületek) 10 Töltőtér 11 Primer levegőnyílás 12 Égőfúvóka 13 Rostély 14 Pernye tisztítónyílás 15 Hamutér 16 Hamutér falazat 17 Állórostélyos ajtó 18 Tisztító csappantyú 19 Tisztító ajtó 20 Tisztító ajtó fogantyúja 21 Primer levegő állító csappantyú állító motorral 22 Szekunder levegő állító csappantyú állító motorral 23 Előlap 24 Töltőnyílás ajtajának fogantyúja 25 Töltőnyílás ajtajának retesze 26 Töltőnyílás ajtaja 13 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

14 3 A működésre vonatkozó utasítások Metszet Ábra 3/2 - Áttekintés 27 HDG Lambda Control 1 nyomtatott áramköre 28 Biztonsági hőcserélő bemenet (DN 15 IG) 29 A term. lefolyásszabályozó merülőhüvelyének csatlakozója (DN 15 IG) 30 Biztonsági hőcserélő kimenete (DN 15 IG) 31 Adattábla 32 Az STB érzékelőjének fedele 33 Töltő/ürítő csatlakozás (DN 15 IG) 34 Visszatérő ág csatlakozó (DN 32 IG) 35 Füstgáz-ventilátor csatlakozója 36 Fóstgáz-ventilátor 37 Füstgáz-csatlakozó 38 Lambdaszonda rögzítési helye 39 Előremenő ág csatlakozó (DN 32 IG) 40 Lambdaszonda 41 Füstgázhőmérséklet-érzékelő 14 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

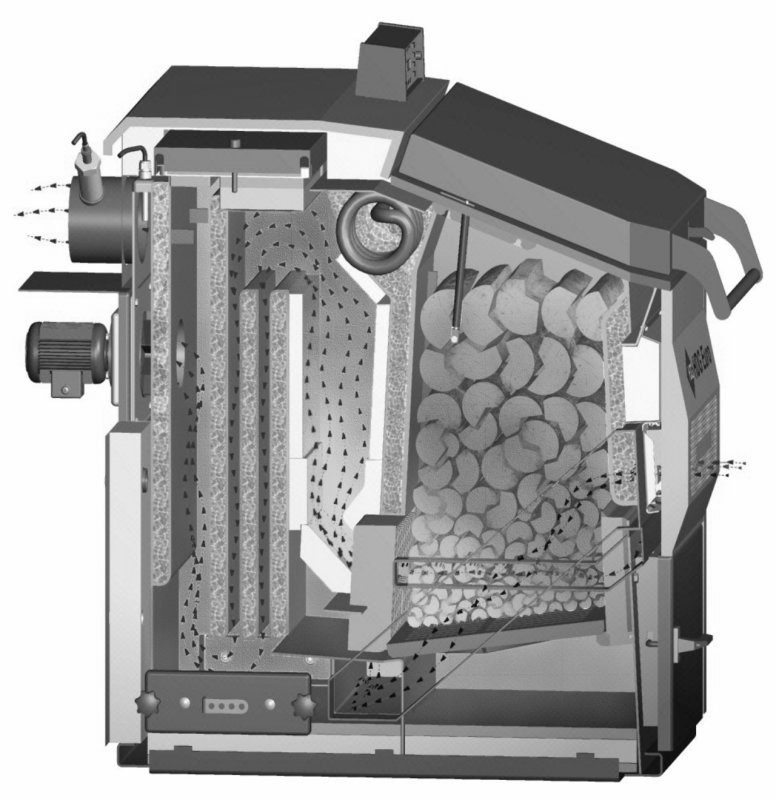

15 3 A működésre vonatkozó utasítások Működés 3.2 Működés HDG LAMBDA CONTROL 1 VEZÉRLÉSSEL SZERELT HDG EURO V3.0 FAELGÁZOSÍTÓ KAZÁN KAZÁN Ábra 3/3 - Kazán HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán A HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán kazánban a töltőtérbe (1) kézileg betöltött és meggyújtott tüzelõanyag a primer levegõ adagolásával gázosodik el. A keletkező fagáz utánégetése az égéstérben (2) történik, szekunder levegő hozzákeverésével. A keletkezett hamu az égésből származó hamu és a pernye gyűjtésére szolgáló, nagyméretű hamutérben (4) gyűlik össze. A szükséges égési levegõ mennyisége igény szerint a füstgázventilátorral (5) valamint a primer és szekunder levegõt szabályozó motorokos csappantyún (3) keresztül adagolható. A lambdaszondán (6), a kazánhőmérséklet-érzékelőn és a füstgázhőmérséklet-érzékelőn keresztül történik a következő: a tüzelés folyamatos felügyelete, a kazánteljesítmény beállítása, károsanyag-kibocsátás minimalizálása és a kazán hatásfokának optimalizálása. 15 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

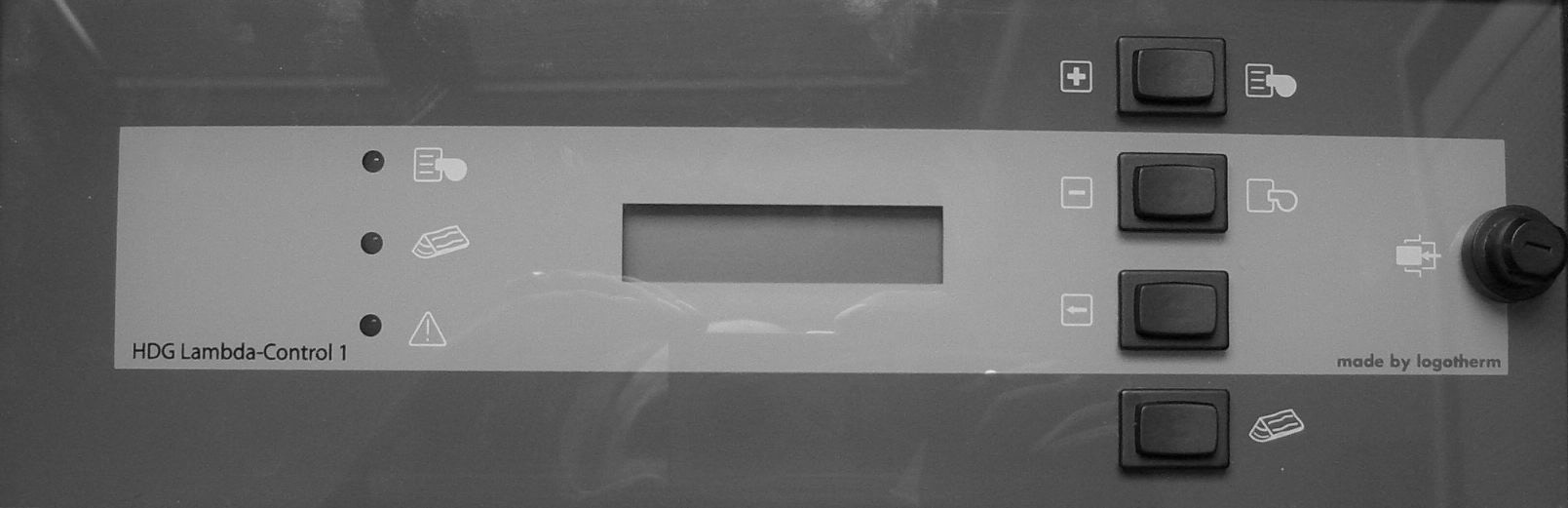

16 3 A működésre vonatkozó utasítások Műszaki adatok HDG LAMBDA CONTROL 1 Ábra 3/4 - HDG Lambda Control 1 kezelőegység 3.3 Műszaki adatok A HDG Lambda Control 1 kazánvezérlés képezi az elektronikus központot. A kezelőegységgel szabályozhatja a HDG Lambda Control 1-et és információkat kérhet le az aktuális folyamatokról. Lásd a 4.3 A menüszerkezet bekezdést a 4 A fűtőberendezés használata fejezetben. Kazántípus HDG Euro V3.0 HDG Euro V3.0 HDG Euro V3.0 Minimális teljesítmény 29 kw 29 kw 29 kw Névleges teljesítmény fával 30 kw 40 kw 50 kw Kazánosztály Súly 979 kg 979 kg 979 kg Max. üzemi nyomás 3 bar 3 bar 3 bar Max. előremenő hőmérséklet 95 C 95 C 95 C Víztartalom 178 l 178 l 178 l Szükséges huzat 20 Pa 20 Pa 20 Pa Füstgáz-tömegáram Névleges terhelés Részterhelés 0,0180 kg/s 0,0172 kg/s 0,0240 kg/s 0,0172 kg/s 0,0303 kg/s 0,0172 kg/s Füstgázhőmérséklet Névleges teljesítmény Minimális teljesítmény 140 C 120 C 160 C 120 C 180 C 120 C Töltőtér űrtartalom 220 l 220 l 220 l Táblázat 3/1 - Műszaki adatok HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán 16 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

17 3 A működésre vonatkozó utasítások Műszaki adatok Kazántípus HDG Euro V3.0 HDG Euro V3.0 HDG Euro V3.0 Égéstartam a javasolt tüzelõanyaggal teljes töltés esetén bükkfával max. 7 óra, lucfenyővel max. 6 óra bükkfával max. 6 óra lucfenyővel max. 5 óra bükkfával max. 5 óra lucfenyővel max. 4 óra Kazán hatásfoka 90,6 % 90,3 % 89,9 % Elektromos csatlakozás Feszültség Áramfelvétel Tartós üzemmód 230 V 0,76 A 230 V 0,76 A 230 V 0,76 A Szükséges segédenergia Tartós üzemmód névleges teljesítményen 175 W 175 W 175 W Füstgáz-csonk átmérője 180 mm 180 mm 180 mm Füstcső csatlakozásának magassága A biztonsági hőcserélő csatlakozásai (hüvely) Előremenő és visszatérő ágak csatlakozói (karmantyú) 1106 mm 1106 mm 1106 mm 2 x DN 20 2 x DN 20 2 x DN 20 DN 32 DN 32 DN 32 Kiürítés (hüvely) 2 x DN 15 2 x DN 15 2 x DN 15 Vízoldali ellenállás Δϑ 10 K- nél Vízoldali ellenállás Δϑ 20 K- nél 24 hpa 24 hpa 24 hpa 6,4 hpa 6,4 hpa 6,4 hpa Szellőző keresztmetszete 150 cm cm cm 2 Táblázat 3/1 - Műszaki adatok HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán 17 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

18 3 A működésre vonatkozó utasítások A tüzelőanyagra vonatkozó minőségi követelmények 3.4 A tüzelőanyagra vonatkozó minőségi követelmények A NÉMET 1. SZ. KÁROSANYAG-KIBOCSÁTÁSRÓL SZÓLÓ SZÖVETSÉGI RENDELET SZERINT A HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán kazán csak a német 1. BImSchV és 5. bek.-nek (3. sz., a Károsanyag-kibocsátásról szóló Szövetségi Rendelet) megfelelő hasított tüzifa, forgácsbrikett vagy darálék formájában használt, természetes tüzelőanyag használatára alkalmas, 50 cm hosszig. A és 7. pontjának megfelelő, 50 kw feletti névleges hőteljesítményű tüzelőanyag csak akkor használható, ha az fafeldolgozó vagy famegmunkáló üzemben keletkezik. A és 7. pontjának megfelelő, minden méretű faforgács, illetve fabrikett esetén a HDG Bavaria csak akkor javasolja ezen tüzelőanyagok alkalmazását, ha a kazán az opcionális zsindelyburkolattal van ellétva. A MARADÉK NEDVESSÉGTARTALOM SZERINT A tüzelőanyag kiválasztása során figyelni kell arra, hogy a fa fűtőértéke elsősorban a maradék nedvességtartalomtól függ. Az egyszerűsített költségbecslés során számolhatunk azzal, hogy a 20%- os nedvességtartalmú, bármilyen fajtájú fa 1 kg-ja kb. 4 kwh fűtőértékkel rendelkezik. A tűzifát fel kell hasítani, és a töltőtér méretéhez kell vágni. A hasítatlan rönkfa és élfa a tüzelésre csak feltételesen alkalmas. Emellett a tűzifát a szárításhoz fel kell hasítani ahhoz, hogy megfelelő időn belül (kb. két év) elérhető legyen az égetéshez szükséges, megfelelő nedvességtartalom. A nedves, hasítatlan fa hátrányosan befolyásolja a kazán tüzeléstechnikai hatásfokát, és magas tüzelőanyag-fogyasztást okoz. A HDG BAVARIA GMBH TÜZELŐANYAGRA VONATKOZÓ JAVASLATA A HDG Bavaria max. 50 cm hosszúságú, 15 cm maximális élhoszszúságú és 20%-os nedvességtartalmú hasított fa használatát javasolja. 18 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

19 3 A működésre vonatkozó utasítások Megfelelőségi nyilatkozat 3.5 Megfelelőségi nyilatkozat valamint: EU megfelelőségi nyilatkozat 98/37/EK számú, A berendezésekről szóló irányelv II A melléklete értelmében 2006/95/EK irányelv, az Európai Parlament és Tanács december 12-én kelt, 2006/95/EK számú, a tagállamok adott feszültségi határozok között használt, elektromos berendezéseiről szóló jogszabályainak harmonizálásáról szóló rendelet (kodifikált változat), (1) 89/336/EGK irányelv, a Tanács május 3-án kelt, 89/336/EGK számú, a tagállamok elektormos egészségügyi határértékre vonatkozó jogszabályainak harmonizálásáról szóló rendelete, 97/23/EK, az Európai Parlamentnek és a Tanácsnak május 29-én kelt, 97/23/EK számú, a tagállamok nagynyomású berendezésekre vonatkozó jogszabályainak harmonizálásáról szóló rendelete A gép gyártmánya Gyártmány: HDG Euro V3.0 Típus: HDG Euro 30V3.0 /40V3.0 /50V3.0 mely a fenti felsorolásban szereplő EK-irányelvvel megegyező fejlesztésű, konstrukciójú és gyártású, a következő kizárólagos felelőssége mellett Cég: HDG Bavaria GmbH, fűtési rendszerek fához Siemensstraße 22 D Massing A következő harmonizált és nemzeti szabványok és specifikációk kerültek alkalmazásra: EN : rész: Szilárd tüzelésű kazánok, kézi és automata adagolású tüzelés, Névleges hőteljesítmény max. 300 kw, fogalmak, viysgálatok és jelölés EN 1050 : Gépek biztonsága - Gépek elektromos berendezései - Vezérelvek a kockázat megítéléséhez EN ISO : A Berendezések biztonsága, alapelvek, általános kialakítási vezérelvek 1. rész: Alapvető terminológia, metodika EN ISO : A Berendezések biztonsága, alapelvek, általános kialakítási vezérelvek 2. rész: Műszaki vezérelvek EN : Gépek biztonsága - gépek elektromos felszerelése - 1. rész: Általános követelmények EN : Háztartási és hasonló célra szolgáló elektromos készülékek biztonsága - 1. rész: Általános követelmények Massig, Hely, dátum aláírás: Wohlmannstetter, ügyvezető Ábra 3/5 - Megfelelőségi nyilatkozat 19 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

20 4 A fűtőberendezés használata A kezelő- és kijelzőelemek áttekintése 4 A fűtőberendezés használata 4.1 A kezelő- és kijelzőelemek áttekintése KEZELŐEGYSÉG HDG LAMBDA CONTROL Ábra 4/1 - HDG Lambda Control 1 kezelőegység KIJELZŐ 1 Hőtermelés be kijelző 2 Utánatöltés kijelző 3 Üzemzavar kijelző 4 Szöveges kijelző (képernyő) 5 "Hőtermelés be/plusz" gomb 6 "Hőtermelés ki/mínusz" gomb 7 Nyíl gomb 8 Utánatöltés gomb 9 A biztonsági hőfokszabályozó (STB) reteszkioldó gombja A HDG Lambda Control 1 kezelőegység a HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán felső oldalán található. A kezelőegységgel tudja a HDG Lambda Control 1-t szabályozni, és az aktuális folyamattal kapcsolatos adatokat lekérdezni. A kijelző a kiválasztott adatokat és beállításokat jeleníti meg. A Hőtermelés be üzemmódban a kijelző aktív és be van kapcsolva. A Hőtermelés ki üzemmódban a kijelző 15 perc után kikapcsol. Tetszőleges gomb megnyomásával bekapcsolható. Ennek a fejezetnek a 4.3 A menüszerkezet bekezdése minden választható adatot és paramétert tartalmaz. HŐTERMELÉS BE KIJELZŐ A Hőtermelés be (1) akkor világít, ha az égési folyamat a Hőtermelés Be (5) gomb megnyomását követően, vagy a füstgáz megfelelő hőmérséklete miatt automatikusan beindul. A kijelző elalszik, ha az égés a Hőtermelés ki gomb megnyomása vagy a tüzelőanyag kifogyása után automatikusan leáll. 20 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

21 4 A fűtőberendezés használata A kezelő- és kijelzőelemek áttekintése UTÁNATÖLTÉS KIJELZŐ ÜZEMZAVAR KIJELZŐ Az utánatöltés (2) kijelző akkor világít, ha a hőtermelést lekapcsolták, vagy a készülék hőigénye újbóli utántöltést tesz szükségessé, illetve lehetővé. A kijelző villog az utánatöltés funkció alatt, vagy kialszik, ha a hőtermelést bekapcsolják. Lásd a fejezet 4.6 A fűtőberendezés felfűtése és utántöltése bekezdését. Az Üzemzavar (3) kijelző akkor világít, ha olyan üzemzavar lép fel, amely a hőtermelés folytatását, illetve bekapcsolását nem teszi lehetővé. A kijelző akkor villog, ha olyan üzemzavar lép fel, ami a hőtermelés folytatását, illetve a hőtermelés bekezdését lehetővé teszi (pl. alternatív programmal történő vezérlés az üzemzavar megszüntetéséig), és kialszik, ha a zavart megszüntették, és nyugtázták. BILLENTYŰZET A fűtőberendezés a billentyűzettel kezelhető. Az egyes billentyűk funkciója a következő: Hőtermelés be/plusz gomb Az 1. működési szinten bekapcsol a Hőtermelés be Az almenüben lehet a paramétereket kiválasztani és beállításaikat módosítani. Hőtermelés ki/mínusz gomb Az 1. működési szinten az üzemmód átvált Hőtermelés ki"-re, vagy az utánatöltés funkció szakad meg idő előtt. A 2. működési szinten lehet a paramétereket kiválasztani és beállításaikat módosítani. Nyíl gomb Belépés a legördülő menübe. Megerősítés a kiválasztott funkcióban a Plusz vagy Mínusz gombbal. A módosított beállítások megerősítése. Utánatöltés gomb A gomb lenyomását követően kerül a füstgáz-ventilátor üzembe. A töltőnyílás ajtajának kinyitásához szükséges műveleti folyamat meghatározása a HDG Lambda Control 1 képernyőjén megkezdődik. Lásd a fejezet 4.6 A fűtőberendezés felfűtése és utántöltése bekezdését. A biztonsági hőfokszabályozó (STB) reteszkioldó gombja. Ha a túl magas kazánhőmérséklet következtében az STB kiold, és ezután a kazánhőmérséklet kb. 80 C-ra süllyed, akkor az STB-t visszakapcsoló gomb megnyomásval kell visszaállítani. Az üzemzavar nyugtázása automatikusan megtörténik. 21 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

22 4 A fűtőberendezés használata Fűtőberendezés bekapcsolása 4.2 Fűtőberendezés bekapcsolása ELŐFELTÉTEL Ahhoz, hogy a fűtőberendezést be lehessen kapcsolni, azt arra feljogosított szakszemélyzetnek kell üzembe helyezni. Lásd a 7 A fűtőberendezés üzembe helyezése fejezetet. FŰTÉS-VÉSZKAPCSOLÓ A berendezést a gyárilag beépített fűtés-vészkapcsolóval, vagy az épületgépészeti elektromos elosztóban található hálózati biztosítékkal lehet bekapcsolni. Veszély! Elektromos áram vagy feszültség által okozott veszély. A fűtőberendezést csak a hálózati biztosíték vagy a fűtés-vészkapcsoló kikapcsolásával lehet feszültségmentes állapotba kapcsolni. 1. A fűtőberendezést a megfelelő hálózati biztosítékkal vagy a gyárilag beépített fűtés-vészkapcsolóval kapcsolja be. A fűtőberendezés üzemkész. 22 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

23 4 A fűtőberendezés használata A menüszerkezet 4.3 A menüszerkezet HŐTERMELÉS KI MENÜSZERKEZET Ábra 4/2 - Hőtermelés ki menüszerkezet 23 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

24 4 A fűtőberendezés használata A menüszerkezet HŐTERMELÉS BE MENÜSZERKEZET Ábra 4/3 - Hőtermelés be menüszerkezet 24 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

25 4 A fűtőberendezés használata Adatok lekérése 4.4 Adatok lekérése A HDG Lambda Control 1 kijelzőjén különféle információkat kérhet le. Bizonyos adatok vagy információk csak a Hőtermelés be vagy a Hőtermelés ki menüben hívhatók le vagy állíthatók be. Lásd a 4 A fűtőberendezés használata fejezet 4.3 A menüszerkezet bekezdését. ELŐFELTÉTEL Ahhoz, hogy a fűtőberendezést be lehessen kapcsolni, az adatokat le lehessen kérni, és a beállításokat el lehessen végezni, a következő felté-teleknek kell teljesülniük. A fűtőberendezést a jogosítvánnyal rendelkező szakszemélyzet üzembe helyezte. A hálózati kábel biztosítéka be van kapcsolva. AZ INFORMÁCIÓK LEKÉRÉSÉNEK MÓDJA A HDG Lambda Control kezelőmezőjének gombjait szándékosan, kb. 2 másodpercig lenyomva kell tartani a következő menüpontra történő váltáshoz. Ha egyetlen gombot sem nyom be 30 másodpercen belül, akkor a legördülő menüből automatikusan kilép a program! Lásd a 4 A fűtőberendezés használata fejezet 4.1 A kezelő- és kijelzőelemek áttekintése bekezdését 25 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

26 4 A fűtőberendezés használata Adatok lekérése LEGÖRDÜLŐ MENÜ A HŐTERMELÉS KI ÜZEMÁLLAPOTBAN 1. Nyomja meg a nyíl gombot. A kijelző aktívvá válik. 2. Nyomja meg a nyíl gombot. A kijelző a Kiválasztás legördülő menüben az Információk almenüre vált. 3. Nyomja meg a nyíl gombot. A kijelző az Információk és Vége menüpontra vált. 4. Ha az adatok között előre szeretne lépni, nyomja meg a Plusz gombot, ha visszafelé, akkor a Mínuszt. A plusz gomb megnyomásakor megjelenik az O2-Szabályozó program információ. 5. Csak addig nyomja a Plusz gombot, amíg nem kap meg minden kért információt. LEKÉRHETŐ INFORMÁCIÓK Beállított célértékek, pillanatnyi jelenértékek és kiértékelések: Kijelző Leírás Jogosult TK S [ C] 82.0 TK I [ C] 73.4 Maximális, előírt kazánvíz-hőmérséklet. Pillanatnyi jelenérték. Üzemeltető TS I [ C] 23.8 Aktuális puffertároló-hőmérséklet. Nincs hozzáférés TK min [ C] 60.0 TS min [ C] 45.0 Előírt legalacsonyabb kazánhőmérséklet. Előírt legalacsonyabb puffertárolóhőmérséklet. Üzemeltető Üzemeltető TA I [ C] 23.0 Legmagasabb érték Pillanatnyi füstgáz-hőmérséklet. Legmagasabb mért füstgázhőmérséklet. Nincs hozzáférés O2 S [%] 6.0 O2 I [%] 5.6 CO2 S [%] 15.4 CO2 I [%] 15.8 A maradék oxigén-érték beállított célértéke A maradék oxigén-érték pillanatnyi jelenértéke Széndioxid-célérték Számított széndioxid jelenérték Gyártó Nincs hozzáférés Lambda [/] 1.9 ETA-F [%] Pillanatnyi légfelesleg-mutató Pillanatnyi tüzeléstechnikai hatásfok Nincs hozzáférés Üzemóra [h] A Hőtermelés be üzemmódban teljesített üzemórák száma. Táblázat 4/1 - Célérték adatok Nincs hozzáférés 26 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

27 4 A fűtőberendezés használata Adatok lekérése Kijelző Leírás Jogosult Készenlét [%] 0.0 Azon üzemórák aránya az utolsó 500 üzemóra %-ában, amelyeknél a kazánhőmérséklet 88 C felett volt (*). Nincs hozzáférés Utolsó hiba Az utolsó lekérdezés óta fellépett legutolsó üzemzavar. Üzemeltető Táblázat 4/1 - Célérték adatok (*) Itt túl magas érték esetén fennáll a kazán és a kémény túlzott elszennyeződésének veszélye! Kémény- vagy füstcső-tűz veszélye! Lásd még a következő számolási példát! KÉSZENLÉT SZÁMPÉLDA 450 üzemóra 20%-os készenlét mellett 90 órát eredményez 88 C feletti kazánhőmérséklet mellett. Következtetés: A kazánt 90 órán keresztül túlfűtöttük volna. SZABÁLYOZÓ PROGRAMOK: Szabályozó program Kijelzőfelirat Leírás Standard szabályozó program Alternatív szabályozó program O2-szabályozó program TA-szabályozó program az égés vezérlése az O2-szonda által mért maradék-oxigéntartalom alapján történik az O2-szonda üzemzavara vagy meghibásodása esetén a HDG Lambda Control mikroprocesszoros szabályzása a standard szabályozó programról az alternatív szabályozó programra vált, és az gést a füstgáz-hőmérséklet alapján szabályozva átmeneti szükség-üzemmódot biztosít Táblázat 4/2 - Szabályozó program információ A képernyőn az alternatív szabályozó program automata beindulása esetén a TA-szabályozó program felirat. 27 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

28 4 A fűtőberendezés használata Üzemeltetői beállítások elvégzése 4.5 Üzemeltetői beállítások elvégzése ELŐFELTÉTEL Ahhoz, hogy a beállításokon módosítást és javítást tudjon végezni, a következő feltételeknek kell teljesülniük. A fűtőberendezést arra feljogosított szakemberrel kell üzembe helyeztetni. A hálózati kábel biztosítéka be van kapcsolva. A KAZÁN HŐMÉRSÉKLETÉNEK BEÁLLÍTÁSA. LEGÖRDÜLŐ MENÜ A HŐTERMELÉS KI ÜZEMÁLLAPOTBAN A kijelzőn a Hőtermelés ki felirat látható. 1. Nyomja meg a nyíl gombot. A kijelző a Kiválasztás legördülő menüben az Információk almenüre vált. 2. Nyomja meg a Plusz gombot. A kijelző a Beállítások almenüre vált. 3. Nyomja meg a nyíl gombot. A menüpontot ezzel megerősítette; a kijelzőn a Kazán célérték TK S [ C] felirat jelenik meg. 4. Növelje az értéket a Plusz, vagy csökkentse a Mínusz gombbal. Kérjük, vegye figyelembe! Beállítható tartomány 80 C és 84 C között. HDG javaslata: 82 C. A kívánt érték be van állítva. 5. Nyomja meg a nyíl gombot. A rendszer átveszi a kazán célértékét. 6. Nyomja meg a nyíl gombot. Ön kilép az almenüből, és a kijelzőn a Hőtermelés ki felirat jelenik meg. A kazán célértéke be van állítva. Lásd még a jelen fejezet 4.3 A menüszerkezet bekezdését. 28 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

29 4 A fűtőberendezés használata A fűtőberendezés felfűtése és utántöltése 4.6 A fűtőberendezés felfűtése és utántöltése MŰVELETI SORREND FŰTSE FEL A BERENDEZÉST, HA AZ HIDEG Minden elővigyázatossági intézkedés ellenére fennáll a következő kockázat: Figyelem!! Forró felület. A kazán forró felületének érintése égési sérülést okozhat. A szigeteletlen alkatrészek megérintésével várja meg, míg a kazán kihűlt. Veszély! Szénmonoxid okozta fulladásveszély. Ha a kazán üzemben van, a töltőnyílás nyitott ajtaján keresztül szénmonoxid léphet ki. A szükségesnél ne hagyja tovább nyitva a töltő, illetve tisztító ajtót. Figyelmeztetés! Égésveszély Az ezzel a jelzéssel ellátott részeken történő munkavégzés égési sérülést okozhat. A töltőnyílás ajtaját a szükségesnél ne hagyja tovább nyitva. Veszély! Lobbanásveszély. Az ezzel a jelzéssel ellátott helyeken csak a HDG Bavaria előírása szerint végezhető munka. A hibás kezelés a gázkeverék belobbanásához vezethet. Figyelem!! Kézsérülés Az ezzel a jelzéssel ellátott részeken történő munkavégzés kézsérülést okozhat. 29 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

30 4 A fűtőberendezés használata A fűtőberendezés felfűtése és utántöltése ÜZEMÁLLAPOT Az Utánatöltés kijelzés akkor gyullad ki, ha a töltőtérben már nem marad parázs. Lásd még a jelen fejezet 4.1 A kezelő- és kijelzőelemek áttekintése szakaszának Kezelőegység HDG Lambda Control 1 bekezdését. 1. Nyomja meg az Utánatöltés gombot. A HDG Lambda Control szabályozó egység kijelzőjén megjelenik a Ne nyissa ki, kérem, várjon üzenet. A füstgázelszívó ventilátor dolgozik. Kb. 15 másodperc után megjelenik a Töltőnyílás ajtajának reteszelését oldja fel üzenet. 2. Nyomja le a töltőnyílás ajtajának (1) reteszét (2). 1 2 Ábra 4/4 - Felfűtés/utánatöltés 3. Emelje ütközésig a töltőnyílás ajtaját (1). 4. Várjon még kb. 10 másodpercet, míg meg nem jelenik a Vigyázat, lassan nyissa ki üzenet. 30 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

31 4 A fűtőberendezés használata A fűtőberendezés felfűtése és utántöltése 5. Oldja fel a töltőnyílás ajtajának (2) reteszelését, és lassan nyissa vízszintes állásba a töltőnyílás ajtaját (1). 1 2 Ábra 4/5 - Felfűtés/utánatöltés A töltőnyílás ajtaja magától kinyílik. 6. A tiszítóeszközzel (3) távolítsa el a rostélyról (2) a pernyét Ábra 4/6 - Felfűtés/utánatöltés 7. Az el nem égett famardékot hagyja a rostélyon (2). 8. Helyezzen az égőfúvóka (1) elé gyúlékony anyagot (apró, száraz fát, papírt, kartont) a rostélyra (2), majd töltse fel cm magasan fel. 9. Gyújtsa be egy kis újságpapír segítségével. 31 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

32 4 A fűtőberendezés használata A fűtőberendezés felfűtése és utántöltése 10.Amint az anyag jól ég, és a pufferhőmérséklet, illetve a hőleadás azt lehetővé teszi, töltse fel a töltőteret (3) a töltőtér felső síkja (2) alatt 10 cm-rel vízszintesen tüzelésre alkalmas, hasított tűzifával Ábra 4/7 - Felfűtés/utánatöltés 11.Zárja be a töltőnyílás ajtaját (1) és nyissa ki a tisztító ajtót (2). 1 2 Ábra 4/8 - Felfűtés/utánatöltés 32 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

33 4 A fűtőberendezés használata A fűtőberendezés felfűtése és utántöltése 1 2 Ábra 4/9 - Felfűtés/utánatöltés 12.Tartsa addig nyitva a tisztító ajtót, amíg a "Hőtermelés be" (1) jelzőlámpa ki nem gyullad, és a kijelzőn (2) meg nem jelenik a "Hőtermelés be" üzenet. A "Hőtermelés be" jelzőlámpa (1) világít, és a képernyőn (2) megjelenik a "Hőtermelés be" üzenet. 13.Zárja be a tisztító ajtót. Lásd a (2) Ábra 4/8 - Felfűtés/utánatöltés számot. A kazán fel van fűtve. UTÁNATÖLTÉS Minden elővigyázatossági intézkedés ellenére fennáll a következő kockázat: Figyelem!! Forró felület. A kazán forró felületének érintése égési sérülést okozhat. A szigeteletlen alkatrészek megérintésével várja meg, míg a kazán kihűlt. Figyelmeztetés! Szénmonoxid okozta fulladásveszély. Ha a kazán üzemben van, a töltőnyílás nyitott ajtaján keresztül szénmonoxid léphet ki. Az égéstér, illetve a töltőnyílás ajtaját ne hagyja a szükségesnél tovább nyitva. Figyelem!! Égésveszély Az ezzel a jelzéssel ellátott részeken történő munkavégzés égést okozhat. A töltőnyílás ajtaját a szükségesnél ne hagyja tovább nyitva. 33 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

34 4 A fűtőberendezés használata A fűtőberendezés felfűtése és utántöltése Minden felfűtés előtt ellenőrizze a töltőnyílás ajtajának tömítettségét. Figyelem!! Kézsérülés Az ezzel a jelzéssel ellátott részeken történő munkavégzés kézsérülést okozhat. Veszély! Lobbanásveszély. Az ezzel a jelzéssel ellátott helyeken csak a HDG Bavaria előírása szerint végezhető munka. A hibás kezelés a gázkeverék belobbanásához vezethet. Az Utánatöltés kijelzés akkor gyullad ki, ha a töltőtérben már nem marad parázs. Lásd még a jelen fejezet 4.1 A kezelő- és kijelzőelemek áttekintése szakaszának Kezelőegység HDG Lambda Control 1 bekezdését. 1. Nyomja meg az Utánatöltés gombot. A HDG Lambda Control szabályozó egység kijelzőjén megjelenik a Ne nyissa ki, kérem, várjon üzenet. A füstgázelszívó ventilátor dolgozik. Kb. 15 másodperc után megjelenik a Töltőnyílás ajtajának reteszelését oldja fel üzenet. 34 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

35 4 A fűtőberendezés használata A fűtőberendezés felfűtése és utántöltése 2. Nyomja le a töltőnyílás ajtajának (1) reteszét (2). 1 2 Ábra 4/10 - Felfűtés/utánatöltés 3. Emelje ütközésig a töltőnyílás ajtaját (1). 4. Várjon még kb. 10 másodpercet, míg meg nem jelenik a Vigyázat, lassan nyissa ki üzenet. 5. Oldja fel a töltőnyílás ajtajának (1) reteszelését, és lassan nyissa vízszintes állásba a töltőnyílás ajtaját. 1 Ábra 4/11 - Felfűtés/utánatöltés A töltőnyílás ajtaja magától kinyílik. 6. Ha kevés a parázs, akkor először a töltőtérben (3) található parázsra egy kis adag tüzelőanyagot tegyen. A kismennyiségű tüzelőanyag meggyullad. 7. A lehetséges hőfelvétel függvényében töltse fel a töltőteret (3) a töltőtér felső síkja (2)alatti max. 10 cm-ig tüzelésre alkalmas fával. 35 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

36 4 A fűtőberendezés használata A fűtőberendezés felfűtése és utántöltése Csak annyi fát pótoljon, amennyi energiát a fűtési rendszer és a puffertároló fel tud venni Ábra 4/12 - Felfűtés/utánatöltés 8. Zárja be a töltőnyílás ajtaját (1) és nyissa ki a tisztító ajtót (2). 1 2 Ábra 4/13 - Felfűtés/utánatöltés 36 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

37 4 A fűtőberendezés használata A kéményseprő szakhatósági ellenőrző mérés elvégzése 9. Tartsa addig nyitva a tisztító ajtót, amíg a "Hőtermelés be" (1) jelzőlámpa ki nem gyullad, és a kijelzőn (2) meg nem jelenik a "Hőtermelés be" üzenet. 1 2 Ábra 4/14 - Felfűtés/utánatöltés A "Hőtermelés be" jelzőlámpa (1) világít, és a képernyőn (2) megjelenik a "Hőtermelés be" üzenet. 10.Zárja be a tisztító ajtót. Lásd a (2) Ábra 4/13 - Felfűtés/utánatöltés számot. A kazán fel van fűtve. Lásd a 3.4 A tüzelőanyagra vonatkozó minőségi követelmények bekezdést a 3 A működésre vonatkozó utasítások fejezetben. 4.7 A kéményseprő szakhatósági ellenőrző mérés elvégzése A 15 kw feletti névleges hőteljesítményű, szilárd tüzelőanyagú fűtőberendezésen a Károsanyag-kibocsátásról szóló német Szövetségi Rendelet (a kis és közepes tüzelőberendezésekről szóló rendelet - 1. BImSchV) végrehajtásáról szóló 1. sz. rendelet értelmében a kéményseprőnek egyszeri károsanyag-kibocsátásmérést kell végrehajtania. Az üzemeltetőnek a berendezés telepítését az üzembe helyezés előtt be kell jelentenie az illetékes kéményseprő-mesternél, és az üzembe helye-zést követő 4 héten belül egy időpontban kell megállapodniuk a ké-ményseprő-mérés elvégzése céljából. A stacionárius üzemeltetés érde-kében a teljes terhelésű üzemmódnál biztosítani kell a kielégítő hőfelvételt. 37 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

38 4 A fűtőberendezés használata A kéményseprő szakhatósági ellenőrző mérés elvégzése Veszély! A hibás kéményseprő szakhatósági ellenőrző mérés következtében fellépő személyi sérülések és anyagi károk. A kéményseprő szakhatósági ellenőrző mérés átfogó szakismeretet követel meg. Ha a ké-ményseprő-mérést laikus végzi el, a fűtőberendezés megsérülhet. A kéményseprő szakhatósági ellenőrző mérést csak arra feljogosított szakszemélyzet végezheti el. A MÉRÉS ELŐTT 1. Arra alkalmas porszívóval, és a mellékelt tisztító szerszámmal kb. két-három nappal mérés előtt teljes körűen takarítsa ki a fűtőberendezést. 2. A füstcsövet is tisztítsa ki. Lásd az 5.1 Tisztítási és karbantartási terv bekezdést az 5 A fűtőberendezés tisztítása és karbantartása fejezetben. 3. Ellenőrizze a lambdaszonda rögzítését, adott esetben szorítsa meg. Lásd az 5.1 Tisztítási és karbantartási terv bekezdést az 5 A fűtőberendezés tisztítása és karbantartása fejezetben. A MÉRÉS NAPJÁN, AZ ELŐKÉSZÜLETEKET KÖVETŐEN 1. A mérés napján, az időpont előtti egy órával fűtse fel a hasábfával üzemelő kazánt. Lásd 4.6 A fűtőberendezés felfűtése és utántöltése, a jelen fejezetben. 2. A töltőteret csak félig töltse fel. 3. Hasított, száraz fát használjon, melynek hasított élhossza 50 cm, nedvességtartalma pedig legfeljebb 20 % A tölgyfa, fabrikett, építési faanyag, deszka, hulladékfa és forgács a kéményseprő szakhatósági ellenőrző méréshez alkalmatlan. 4. A kéményseprő jelenlétében törje össze a töltőtérben található parazsat és a maradék tűzifát. 5. Száraz, hasított tűzifát töltsön be egyenletesen és szorosan a töltőtérbe. 6. Zárja be a töltőnyílás ajtaját. 38 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

39 4 A fűtőberendezés használata A fűtőberendezés kikapcsolása karbantartási vagy javítási munkák céljára A mérés kezdeténél a kazánhőmérséklet 60 C és 80 C között legyen. Ha van puffertároló, akkor a hőmérséklet ne legyen magasabb 60 C-nál. A kéményseprő szakhatósági, illetve a HDG szakemberei által végzett pótmérés önköltséggel jár. A fűtőberendezést az előírt 20 Pa huzat túllépésének elkerülése érdekében kéményhuzat-szabályozóval kell felszerelni. 7. Indítsa el a HDG Lambda Control 1 kéményseprő szakhatósági ellenőrző vizsgálatát. Lásd a Hőtermelés be menüszerkezet fejezetet. A kéményseprő szakhatósági ellenőrző mérés lezárult. 4.8 A fűtőberendezés kikapcsolása karbantartási vagy javítási munkák céljára 1. Hagyja kialudni a kazánt. A kazán kialudt, és a Hőtermelés ki üzenet jelenik meg a kijelzőn. 2. Ezután kapcsolja ki a fűtés-vészkapcsolót (amennyiben van), vagy a hálózati feszültség megfelelő biztosítékát. A A fűtőberendezés ki van kapcsolva. Csak ideiglenesen kapcsolja ki, mivel a kazánvédő-program áramellátás nélkül nem tud aktiválódni. 39 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

40 5 A fűtőberendezés tisztítása és karbantartása Tisztítási és karbantartási terv 5 A fűtőberendezés tisztítása és karbantartása A zavartalan üzemeltetés biztosítása érdekében bizonyos tisztítási és karbantartási munkálatokat kell elvégezni. Ha a javasolt intervallumokat betartja, költséges javítási munkákat takaríthat meg. A féléves és hosszabb időszakú tisztítási és karbantartási munkákat akár egy jogosultsággal rendelkező fűtésszerelővel, vagy közvetlenül a HDG Bavariával kötött karbantartási szerződés formájában is lefedheti. 5.1 Tisztítási és karbantartási terv A megadott tisztítási intervallumok irányértékek. A tüzelőanyag minőségének és a fűtési rendszer teljesítményfelvételének függvényében változhatnak. Intervallum Alkatrész lásd a(z)... oldalt hetente/szükség szerint Hamu eltávolítása a töltőtérből és a hamutérből 42 havonta (a fűtési időszakban kb. minden 240 üzemóra után) félévente (kb. 900 üzemóránként) Ellenőrizze és tisztítsa ki az utánkapcsolt fűtőfelületeket és az égésteret Égőfúvóka tisztítása Füstcső ellenőrzése és tisztítása Lambdaszonda ellenőrzése és tisztítása Füstgáz-érzékelő ellenőrzése és tisztítása Elszívó ventilátor ellenőrzése és tisztítása Primer levegőnyílás tisztítása Gázrugók ellenőrzése évente (kb üzemóránként) Levegőegység ellenőrzése és tisztítása Ajtók tömítettségének ellenőrzése Kezelőegység tisztítása Lambdaszonda kalibrálása Táblázat 5/1 - Tisztítási és karbantartási terv 40 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

41 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend 5.2 Műveleti sorrend Figyelmeztetés! Szénmonoxid okozta fulladásveszély. Ha a kazán üzemben van, akkor a nyitott ajtón vagy a nyílásokon keresztül szénmonoxid léphet ki. Ne hagyja a szükségesnél tovább nyitva. A fűtőberendezés üzemállapotának a HDG Lambda Control kijelzőjén Hőtermelés ki felirattal kell megjelennie. Lásd a 4 A fűtőberendezés használata fejezet 4.1 A kezelő- és kijelzőelemek áttekintése bekezdését. Figyelem!! Forró felület által okozott égésveszély. A kazán felülete üzem közben a burkolat alatt forró. Ez a kikapcsolás után is lassan hűl le. A forró felületet csak arra alkalmas védőruházatban érintse meg, vagy csak akkor kezdje meg a tisztítási és karbantartási munkálatokat, ha a felületek lehűltek. Figyelem!! Égésveszély Az ezzel a jelzéssel ellátott részeken történő munkavégzés égést okozhat. 41 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

42 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend TISZTÍTÓ SZERSZÁMOK Ábra 5/1 - Gyárilag mellékelt tisztító szerszám 1 Hamuláda 2 Szerszámtartó 3 Kaparó 4 Kotró 5 Kefenyél 6 Kefe, kicsi 7 Kefe, nagy A SÍKROSTÉLY ÉS A HAMUTÉR TISZTÍTÁSA 1. Hagyja kialudni a kazánt. A fűtőberendezés üzemállapotának a HDG Lambda Control kijelzőjén Hőtermelés ki felirattal kell megjelennie. Lásd a 4.1 A kezelő- és kijelzőelemek áttekintése bekezdést a 4 A fűtőberendezés használata fejezetben. Figyelem!! Forró felület által okozott égésveszély. A kazán felületei forrók lehetnek. Ez a kikapcsolás után is lassan hűl le. Csak akkor kezdjen hozzá a karbantartási munkákhoz, ha a felületek lehűltek. 2. Nyomja meg az Utánatöltés gombot. 42 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

43 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend A HDG Lambda Control szabályozó egység kijelzőjén megjelenik a Ne nyissa ki, kérem, várjon üzenet. A füstgázelszívó ventilátor dolgozik. Kb. 15 másodperc után megjelenik a Töltőnyílás ajtajának reteszelését oldja fel üzenet. 3. Nyomja le a töltőnyílás ajtajának (1) reteszét (2). 1 2 Ábra 5/2 - A síkrostély és a hamutér tisztítása 4. Emelje ütközésig a töltőnyílás ajtaját (1). 5. Várjon még kb. 10 másodpercet, míg meg nem jelenik a Vigyázat, lassan nyissa ki üzenet. 6. Oldja fel a töltőnyílás ajtajának (1) reteszelését, és lassan nyissa vízszintes állásba a töltőnyílás ajtaját. 1 Ábra 5/3 - A síkrostély és a hamutér tisztítása A töltőnyílás ajtaja magától kinyílik. 43 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

44 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend 7. A mellékelt tiszítóeszközzel távolítsa el a rostélyról (2) a pernyét. 8. Az el nem égett famardékot és faszenet hagyja a rostélyon (1). 9. Nyissa ki a tisztító ajtót (3) Ábra 5/4 - A síkrostély és a hamutér tisztítása 10.Helyezze a hamuládát (2) a hamutér elé (1). 1 2 Ábra 5/5 - A síkrostély és a hamutér tisztítása 11.Húzza a kaparóval a hamut a hamuládába (2). 12.Zárja vissza a kazánt fordított sorrendben. 44 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

45 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend Figyelem!! Égésveszély Ne töltsön forró hamut éghető edénybe! 13.A hamut kihűlés után a háztartási hulladékkal együtt ártalmatlanítsa. Az égésmaradékok a hamutérből és a rostélyról el vannak távolítva. ELLENŐRIZZE ÉS TISZTÍTSA KI AZ UTÁNKAPCSOLT FŰTŐFELÜLETEKET ÉS AZ ÉGÉSTERET 1. Hagyja kialudni a kazánt. A fűtőberendezés üzemállapotának a HDG Lambda Control kijelzőjén Hőtermelés ki felirattal kell megjelennie. Lásd a 4 A fűtőberendezés használata fejezet 4.1 A kezelő- és kijelzőelemek áttekintése bekezdését. Figyelem!! Forró felület által okozott égésveszély. A kazán felületei forrók lehetnek. Ez a kikapcsolás után is lassan hűl le. Csak akkor kezdjen hozzá a karbantartási munkákhoz, ha a felületek lehűltek. 2. Felfelé vegye le a burkolatot (1). 3. Nyissa ki a tisztító ajtót (2) Ábra 5/6 - Égőfúvóka tisztítása 45 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

46 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend 4. Felfelé húzza ki a füstgázterelő lemezt (1). 1 Ábra 5/7 - Égőfúvóka tisztítása 5. Szükség esetén a kis- és a nagyméretű tisztítókefével tisztítsa ki az utánkapcsolt fűtőfelületeket (1) Ábra 5/8 - Égőfúvóka tisztítása 6. A kazán bal- vagy jobboldalán vegye le az egyik tisztító ajtót (3) és távolítsa el arra alkalmas szerszámmal a pernyét. 7. Szükség esetén távolítsa el az égéstér (2) területéről a lerakódásokat és a port egy porszívóval. Figyelem!! Égésveszély A porszívóval ne szívjon fel forró hamut és ne töltse éghető edénybe. 46 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

47 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend 8. Fordított sorrendben zárja vissza a kazánt. Az utánkapcsolt fűtőfelületek és az égéstér ellenőrzése és tisztítása megtörtént. FÜSTCSŐ ELLENŐRZÉSE ÉS TISZTÍTÁSA 1. Hagyja kialudni a kazánt. A fűtőberendezés üzemállapotának a HDG Lambda Control kijelzőjén Hőtermelés ki felirattal kell megjelennie. Lásd a 4 A fűtőberendezés használata fejezet 4.1 A kezelő- és kijelzőelemek áttekintése bekezdését. Figyelem!! Forró felület által okozott égésveszély. A kazán felületei forrók lehetnek. Ez a kikapcsolás után is lassan hűl le. Csak akkor kezdjen hozzá a karbantartási munkákhoz, ha a felületek lehűltek. 2. Hagyja a kazánt és a füstcsövet (3) kihűlni. 3. Oldja ki a kémlelőfedél (2) szárnyas anyáját (1). 4. Távolítsa el a füstcsőről (3) a kémlelőnyílást (2). 5. Ellenőrizze, hogy a füstcső szennyezett-e. 6. Szükség esetén arra alkalmas porszívóval tisztítsa ki a füstcsövet (3). 7. A lerakódásokat ne tolja a kazán irányában a füstgázgyűjtő ládába Ábra 5/9 - A füstcső tisztítása 8. Csavarja vissza a kémlelőfedelet (2) a szárnyas anyával (1) a füstcsőre (3). A füstcső tiszta. 47 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

48 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend LAMBDASZONDA ELLENŐRZÉSE ÉS TISZTÍTÁSA 1. Hagyja kialudni a kazánt. A fűtőberendezés üzemállapotának a HDG Lambda Control kijelzőjén Hőtermelés ki felirattal kell megjelennie. Lásd a 4 A fűtőberendezés használata fejezet 4.1 A kezelő- és kijelzőelemek áttekintése bekezdését. Figyelem!! Forró felület által okozott égésveszély. A kazán felületei forrók lehetnek. Ez a kikapcsolás után is lassan hűl le. Csak akkor kezdjen hozzá a karbantartási munkákhoz, ha a felületek lehűltek. 2. Oldja ki a hollandi anyát (1) egy csőfogó segítségével Ábra 5/10 - A lambdaszonda tisztítása 3. Vegye le az egész lambdaszondát (2) a szigetelőgyűrűvel (3) és a tömítéssel (4) együtt a szerelőcsonkról (5). 4. Rézszálas drótkefével tisztítsa le a lambdaszondát (2). Ne használjon acél drótkefét! A lambdaszondát az acélszálak felsértik! 5. Szabadítsa meg a szerelőcsonkot (5) belül a lerakódásoktól. 6. Fordított sorrendben szerelje vissza a lambdaszondát (2). 48 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

49 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend Tömítettség! A lambdaszonda szerelése során ügyeljen a tömítettségre! A hollandi anya (1) megszorításához használjon csőfogót! Ne szorítsa meg túlzottan! A lambdaszondát soha ne a rugalmas szártestnél fogva szorítsa meg. A lambdaszonda tiszta. FÜSTGÁZ-ÉRZÉKELŐ ELLENŐRZÉSE ÉS TISZTÍTÁSA 1. Hagyja kialudni a kazánt. A fűtőberendezés üzemállapotának a HDG Lambda Control kijelzőjén Hőtermelés ki felirattal kell megjelennie. Lásd a 4 A fűtőberendezés használata fejezet 4.1 A kezelő- és kijelzőelemek áttekintése bekezdését. Figyelem!! Forró felület által okozott égésveszély. A kazán felületei forrók lehetnek. Ez a kikapcsolás után is lassan hűl le. Csak akkor kezdjen hozzá a karbantartási munkákhoz, ha a felületek lehűltek. 2. A füstgáz-érzékelőt (1) enyhe nyomással forgassa egy negyed fordulattal lefelé, az óramutató járásával ellentétes irányban. 1 2 Ábra 5/11 - A füstgáz-érzékelő tisztítása 3. Húzza ki a füstgáz-érzékelőt (1) a tartóból (2). 4. Tisztítsa le az érzékelő felületét. 5. Fordított sorrendben helyezze vissza a füstgáz-érzékelőt (1). A füstgáz-érzékelő tiszta. 49 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

50 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend ELSZÍVÓ VENTILÁTOR ELLENŐRZÉSE ÉS TISZTÍTÁSA 1. Hagyja kialudni a kazánt. A fűtőberendezés üzemállapotának a HDG Lambda Control kijelzőjén Hőtermelés ki felirattal kell megjelennie. Lásd a 4 A fűtőberendezés használata fejezet 4.1 A kezelő- és kijelzőelemek áttekintése bekezdését. Figyelem!! Forró felület által okozott égésveszély. A kazán felületei forrók lehetnek. Ez a kikapcsolás után is lassan hűl le. Csak akkor kezdjen hozzá a karbantartási munkákhoz, ha a felületek lehűltek. Figyelem!! Kézsérülés Az ezzel a jelzéssel ellátott részeken történő munkavégzés kézsérülést okozhat. 2. Húzza le az elszívó ventilátor (2) csatlakozóját (1). 3. Oldja ki a négy M8-as anyát (3) egy kézi csavarkulccsal Ábra 5/12 - Az elszívó ventilátor tisztítása 4. Húzza le a füstgáz-fúvókát (2) a karimalemezzel (4) a kazánról. 50 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

51 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend 5. Tisztítsa ki a füstgázgyűjtő dobozt (1) Ábra 5/13 - Az elszívó ventilátor tisztítása 6. Egy rézszálas drótkefével tisztítsa ki a lapátkereket (3) és a szellőzőkerék mögötti gyűrűhézagot (3). 7. Ellenőrizze az elszívó ventilátor (2) és a füstgázgyűjtő láda (1) tömítését és a tömítések felületét. 8. Ha sérült, újítsa fel a tömítést. 9. Fordított sorrendben szerelje vissza az elszívó ventilátort. Az elszívó ventilátor tisztítása megtörtént. 51 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

52 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend LEVEGŐEGYSÉG ELLENŐRZÉSE ÉS TISZTÍTÁSA 1. Hagyja kialudni a kazánt. A fűtőberendezés üzemállapotának a HDG Lambda Control kijelzőjén Hőtermelés ki felirattal kell megjelennie. Lásd a 4 A fűtőberendezés használata fejezet 4.1 A kezelő- és kijelzőelemek áttekintése bekezdését. Figyelem!! Forró felület által okozott égésveszély. A kazán felületei forrók lehetnek. Ez a kikapcsolás után is lassan hűl le. Csak akkor kezdjen hozzá a karbantartási munkákhoz, ha a felületek lehűltek. 2. Emelje meg a szellőző egység (1) burkolatát (2), és előrefelé vegye le. 1 2 Ábra 5/14 - A szellőző egység tisztítása 3. Finom ecset és porszívó segítségével szabadítsa meg a szellőző egységet (1) a porlerakódásoktól. 4. A szellőző egységet fordított sorrendben zárja le. A szellőző egység tiszta. 52 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

53 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend AJTÓK TÖMÍTETTSÉGÉNEK ELLENŐRZÉSE A TÖLTŐNYÍLÁS AJTAJÁNAK ELLENŐRZÉSE 1. Hagyja kialudni a kazánt. A fűtőberendezés üzemállapotának a HDG Lambda Control kijelzőjén Hőtermelés ki felirattal kell megjelennie. Lásd a 4 A fűtőberendezés használata fejezet 4.1 A kezelő- és kijelzőelemek áttekintése bekezdését. Figyelem!! Forró felület által okozott égésveszély. A kazán felületei forrók lehetnek. Ez a kikapcsolás után is lassan hűl le. Csak akkor kezdjen hozzá a karbantartási munkákhoz, ha a felületek lehűltek. 2. Nyomja meg az Utánatöltés gombot. 3. Nyissa ki a töltőnyílás ajtaját (1) 4. A tömítő felület (2) és a töltőnyílás ajtajának tömítése közé szorítson be egy papírcsíkot (kb. 30 cm hosszú és 2 cm széles). 5. Zárja vissza a töltőnyílás ajtaját (1). 6. Húzza ki a papírt Ábra 5/15 - Az ajtók tömítettségének ellenőrzése Ha a papírt ki lehet húzni, az ajtó nem tömít. Ha a papírt nem lehet kihúzni, az ajtó megfelelően tömít. A töltőnyílás ajtajának nem megfelelő tömítés esetén kezdeményezze a szakember által történő javítást. 7. Ismételje meg a 2-5 pont közötti műveletet addig, míg a tömített felület (2) mind a négy oldalát nem ellenőrizte. 53 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu

54 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend A HAMUTÉR AJTAJÁNAK ELLENŐRZÉSE 8. Távolítsa el a papírt, és zárja vissza a töltőnyílás ajtaját (1). A töltőnyílás ajtaja tömítettségének ellenőrzése megtörtént. 1. Hagyja kialudni a kazánt. A fűtőberendezés üzemállapotának a HDG Lambda Control kijelzőjén Hőtermelés ki felirattal kell megjelennie. Lásd a 4 A fűtőberendezés használata fejezet 4.1 A kezelő- és kijelzőelemek áttekintése bekezdését. Figyelem!! Forró felület által okozott égésveszély. A kazán felületei forrók lehetnek. Ez a kikapcsolás után is lassan hűl le. Csak akkor kezdjen hozzá a karbantartási munkákhoz, ha a felületek lehűltek. 2. Nyomja meg az Utánatöltés gombot. 3. Nyissa ki a hamutér ajtaját (1). 4. Járjon el úgy, mint a jelen fejezet A töltőnyílás ajtajának ellenőrzése pontjánál. 1 2 Ábra 5/16 - Az ajtók tömítettségének ellenőrzése 5. Nem megfelelő tömítettség esetén szorítsa meg az imbuszcsavart (2). 6. Ellenőrizze újra. A hamutér ajtaja nem tömít. 7. Zárja vissza a hamutér ajtaját szabályszerűen. A hamutér ajtajának ellenőrzése megtörtént. 54 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu HDG Bavaria GmbH 2008/06

55 5 A fűtőberendezés tisztítása és karbantartása Műveleti sorrend A TISZTÍTÓ AJTÓ ELLENŐRZÉSE 1. A felső burkolatot ( ) felfelé vegye le Ábra 5/17 - Az ajtók tömítettségének ellenőrzése 2. Járjon el úgy, mint a jelen fejezet A töltőnyílás ajtajának ellenőrzése pontjánál. 3. Nem megfelelő tömítettség esetén szorítsa meg a hatlapfejű anyákat (2) egy 19 mm-es villáskulccsal egy fordulatnyit. 4. Ellenőrizze újra. A tisztító ajtó tömített. 5. Zárja vissza a tisztító ajtót szabályszerűen. A tisztító ajtó ellenőrzése megtörtént. KEZELŐEGYSÉG TISZTÍTÁSA 1 Ábra 5/18 - A HDG Lambda Control 1 kezelőegységének tisztítása 1. Nedves, szöszmentes ronggyal tisztítsa meg a kezelőegységet. 2. Makacs szennyeződésnél kímélő mosogatószert használjon. 3. A kezelőegységet puha ronggyal törölje szárazra. A kezelőegység tiszta. 55 HDG Bavaria GmbH 2008/06 HDG Lambda Control 1 vezérléssel szerelt HDG Euro V3.0 faelgázosító kazán - 1. változat hu
