HASZNÁLATI ÚTMUTATÓ ATR121- AD ATR121- B. Verzió: 2.05

Átírás

1 HASZNÁLATI ÚTMUTATÓ ATR121- AD ATR121- B Verzió: 2.05 UNIVERZÁLIS MIKROPROCESSZOROS SZABÁLYZÓ

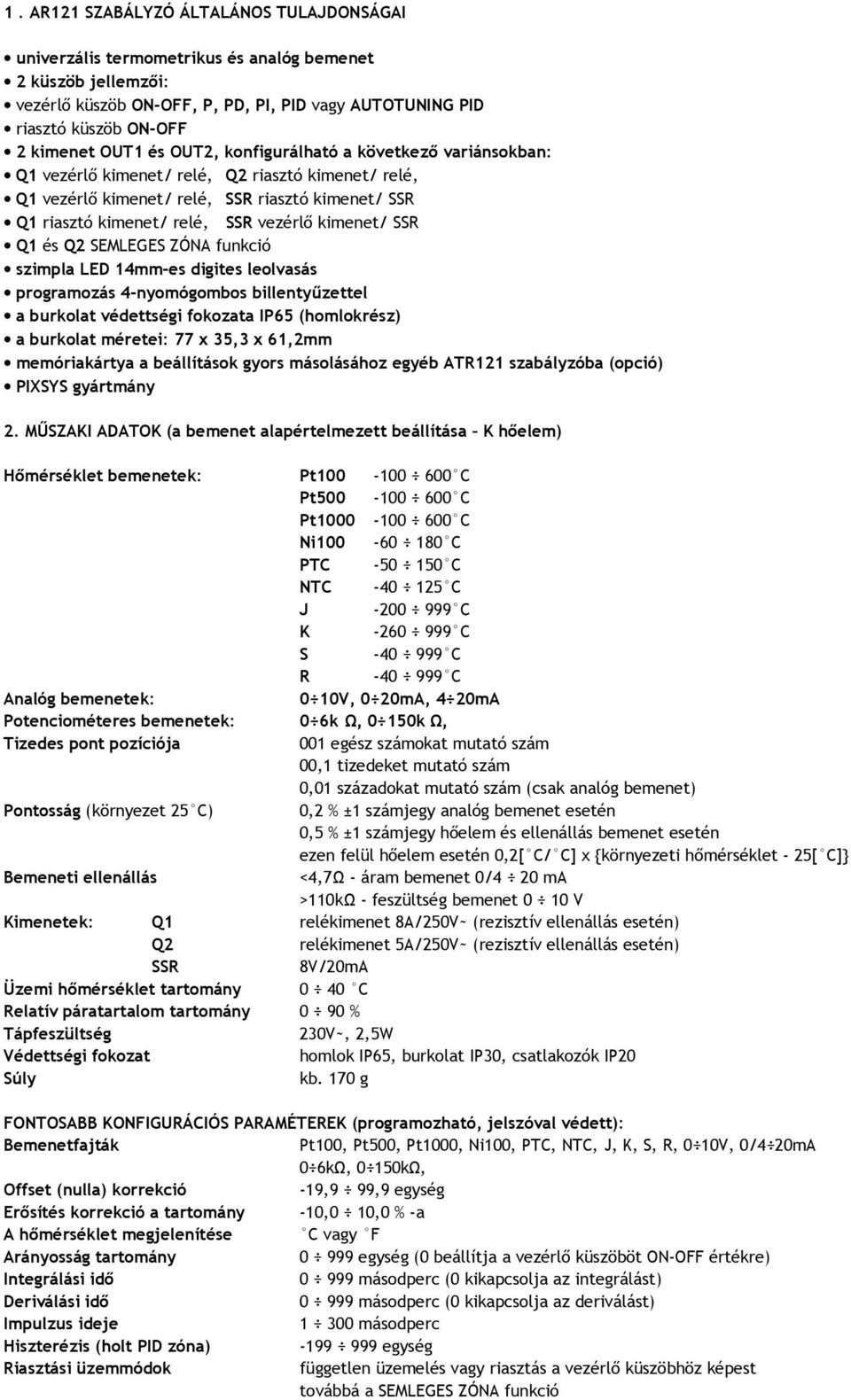

2 1. AR121 SZABÁLYZÓ ÁLTALÁNOS TULAJDONSÁGAI univerzális termometrikus és analóg bemenet 2 küszöb jellemzői: vezérlő küszöb ON-OFF, P, PD, PI, PID vagy AUTOTUNING PID riasztó küszöb ON-OFF 2 kimenet OUT1 és OUT2, konfigurálható a következő variánsokban: Q1 vezérlő kimenet/ relé, Q2 riasztó kimenet/ relé, Q1 vezérlő kimenet/ relé, SSR riasztó kimenet/ SSR Q1 riasztó kimenet/ relé, SSR vezérlő kimenet/ SSR Q1 és Q2 SEMLEGES ZÓNA funkció szimpla LED 14mm-es digites leolvasás programozás 4-nyomógombos billentyűzettel a burkolat védettségi fokozata IP65 (homlokrész) a burkolat méretei: 77 x 35,3 x 61,2mm memóriakártya a beállítások gyors másolásához egyéb ATR121 szabályzóba (opció) PIXSYS gyártmány 2. MŰSZAKI ADATOK (a bemenet alapértelmezett beállítása K hőelem) Hőmérséklet bemenetek: Pt C Pt C Pt C Ni C PTC C NTC C J C K C S C R C Analóg bemenetek: 0 10V, 0 20mA, 4 20mA Potenciométeres bemenetek: 0 6k Ω, 0 150k Ω, Tizedes pont pozíciója 001 egész számokat mutató szám 00,1 tizedeket mutató szám 0,01 századokat mutató szám (csak analóg bemenet) Pontosság (környezet 25 C) 0,2 % ±1 számjegy analóg bemenet esetén 0,5 % ±1 számjegy hőelem és ellenállás bemenet esetén ezen felül hőelem esetén 0,2[ C/ C] x {környezeti hőmérséklet - 25[ C]} Bemeneti ellenállás <4,7Ω - áram bemenet 0/4 20 ma >110kΩ - feszültség bemenet 0 10 V Kimenetek: Q1 relékimenet 8A/250V~ (rezisztív ellenállás esetén) Q2 relékimenet 5A/250V~ (rezisztív ellenállás esetén) SSR 8V/20mA Üzemi hőmérséklet tartomány 0 40 C Relatív páratartalom tartomány 0 90 % Tápfeszültség 230V~, 2,5W Védettségi fokozat homlok IP65, burkolat IP30, csatlakozók IP20 Súly kb. 170 g FONTOSABB KONFIGURÁCIÓS PARAMÉTEREK (programozható, jelszóval védett): Bemenetfajták Pt100, Pt500, Pt1000, Ni100, PTC, NTC, J, K, S, R, 0 10V, 0/4 20mA 0 6kΩ, 0 150kΩ, Offset (nulla) korrekció -19,9 99,9 egység Erősítés korrekció a tartomány -10,0 10,0 % -a A hőmérséklet megjelenítése C vagy F Arányosság tartomány egység (0 beállítja a vezérlő küszöböt ON-OFF értékre) Integrálási idő másodperc (0 kikapcsolja az integrálást) Deriválási idő másodperc (0 kikapcsolja az deriválást) Impulzus ideje másodperc Hiszterézis (holt PID zóna) egység Riasztási üzemmódok független üzemelés vagy riasztás a vezérlő küszöbhöz képest továbbá a SEMLEGES ZÓNA funkció

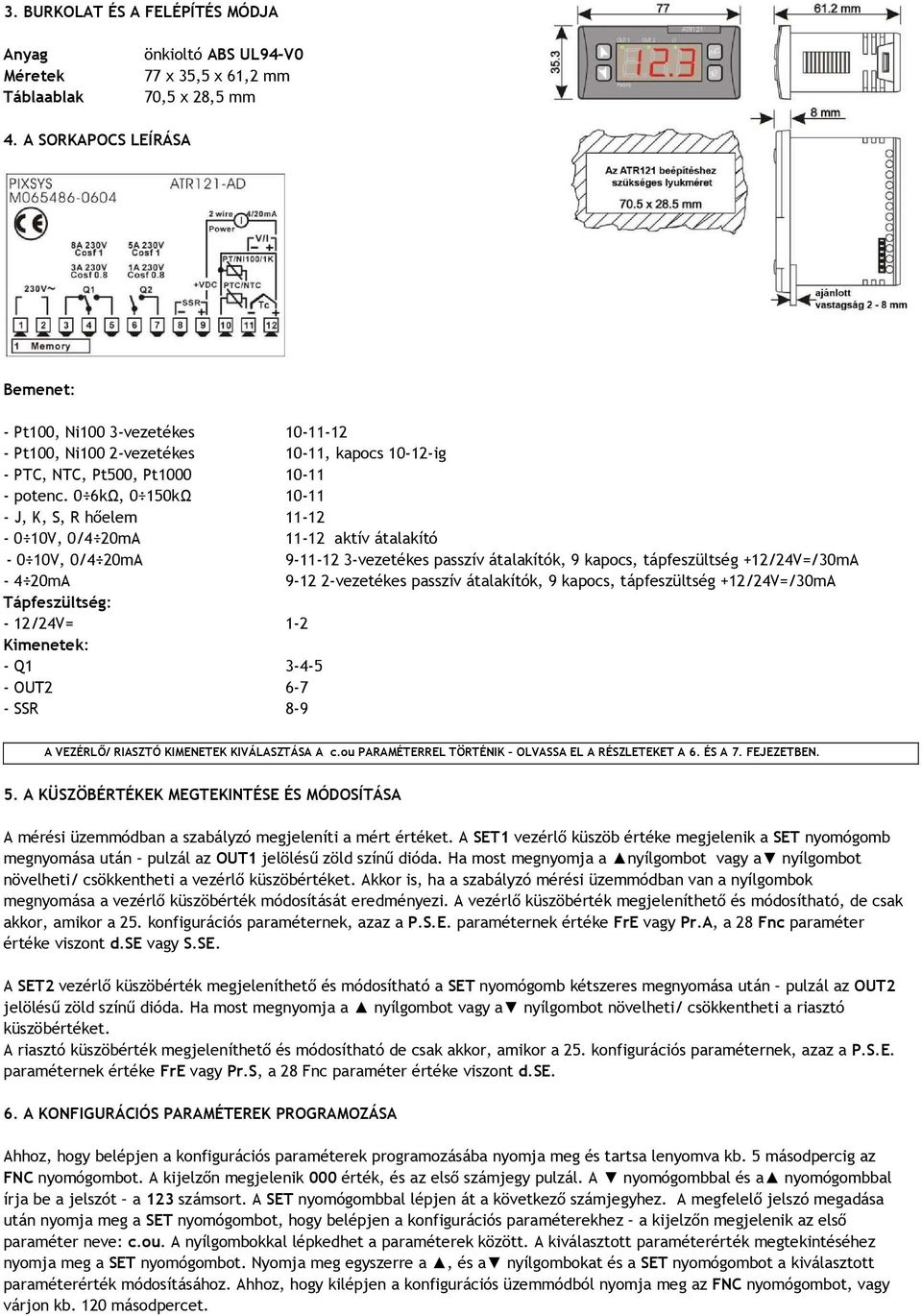

3 3. BURKOLAT ÉS A FELÉPÍTÉS MÓDJA Anyag Méretek Táblaablak önkioltó ABS UL94-V0 77 x 35,5 x 61,2 mm 70,5 x 28,5 mm 4. A SORKAPOCS LEÍRÁSA Bemenet: - Pt100, Ni100 3-vezetékes Pt100, Ni100 2-vezetékes 10-11, kapocs ig - PTC, NTC, Pt500, Pt potenc. 0 6kΩ, 0 150kΩ J, K, S, R hőelem V, 0/4 20mA aktív átalakító V, 0/4 20mA vezetékes passzív átalakítók, 9 kapocs, tápfeszültség +12/24V=/30mA mA vezetékes passzív átalakítók, 9 kapocs, tápfeszültség +12/24V=/30mA Tápfeszültség: - 12/24V= 1-2 Kimenetek: - Q OUT SSR 8-9 A VEZÉRLŐ/ RIASZTÓ KIMENETEK KIVÁLASZTÁSA A c.ou PARAMÉTERREL TÖRTÉNIK OLVASSA EL A RÉSZLETEKET A 6. ÉS A A KÜSZÖBÉRTÉKEK MEGTEKINTÉSE ÉS MÓDOSÍTÁSA A mérési üzemmódban a szabályzó megjeleníti a mért értéket. A SET1 vezérlő küszöb értéke megjelenik a SET nyomógomb megnyomása után pulzál az OUT1 jelölésű zöld színű dióda. Ha most megnyomja a nyílgombot vagy a nyílgombot növelheti/ csökkentheti a vezérlő küszöbértéket. Akkor is, ha a szabályzó mérési üzemmódban van a nyílgombok megnyomása a vezérlő küszöbérték módosítását eredményezi. A vezérlő küszöbérték megjeleníthető és módosítható, de csak akkor, amikor a 25. konfigurációs paraméternek, azaz a P.S.E. paraméternek értéke FrE vagy Pr.A, a 28 Fnc paraméter értéke viszont d.se vagy S.SE. A SET2 vezérlő küszöbérték megjeleníthető és módosítható a SET nyomógomb kétszeres megnyomása után pulzál az OUT2 jelölésű zöld színű dióda. Ha most megnyomja a nyílgombot vagy a nyílgombot növelheti/ csökkentheti a riasztó küszöbértéket. A riasztó küszöbérték megjeleníthető és módosítható de csak akkor, amikor a 25. konfigurációs paraméternek, azaz a P.S.E. paraméternek értéke FrE vagy Pr.S, a 28 Fnc paraméter értéke viszont d.se. 6. A KONFIGURÁCIÓS PARAMÉTEREK PROGRAMOZÁSA Ahhoz, hogy belépjen a konfigurációs paraméterek programozásába nyomja meg és tartsa lenyomva kb. 5 másodpercig az FNC nyomógombot. A kijelzőn megjelenik 000 érték, és az első számjegy pulzál. A nyomógombbal és a nyomógombbal írja be a jelszót a 123 számsort. A SET nyomógombbal lépjen át a következő számjegyhez. A megfelelő jelszó megadása után nyomja meg a SET nyomógombot, hogy belépjen a konfigurációs paraméterekhez a kijelzőn megjelenik az első paraméter neve: c.ou. A nyílgombokkal lépkedhet a paraméterek között. A kiválasztott paraméterérték megtekintéséhez nyomja meg a SET nyomógombot. Nyomja meg egyszerre a, és a nyílgombokat és a SET nyomógombot a kiválasztott paraméterérték módosításához. Ahhoz, hogy kilépjen a konfigurációs üzemmódból nyomja meg az FNC nyomógombot, vagy várjon kb. 120 másodpercet.

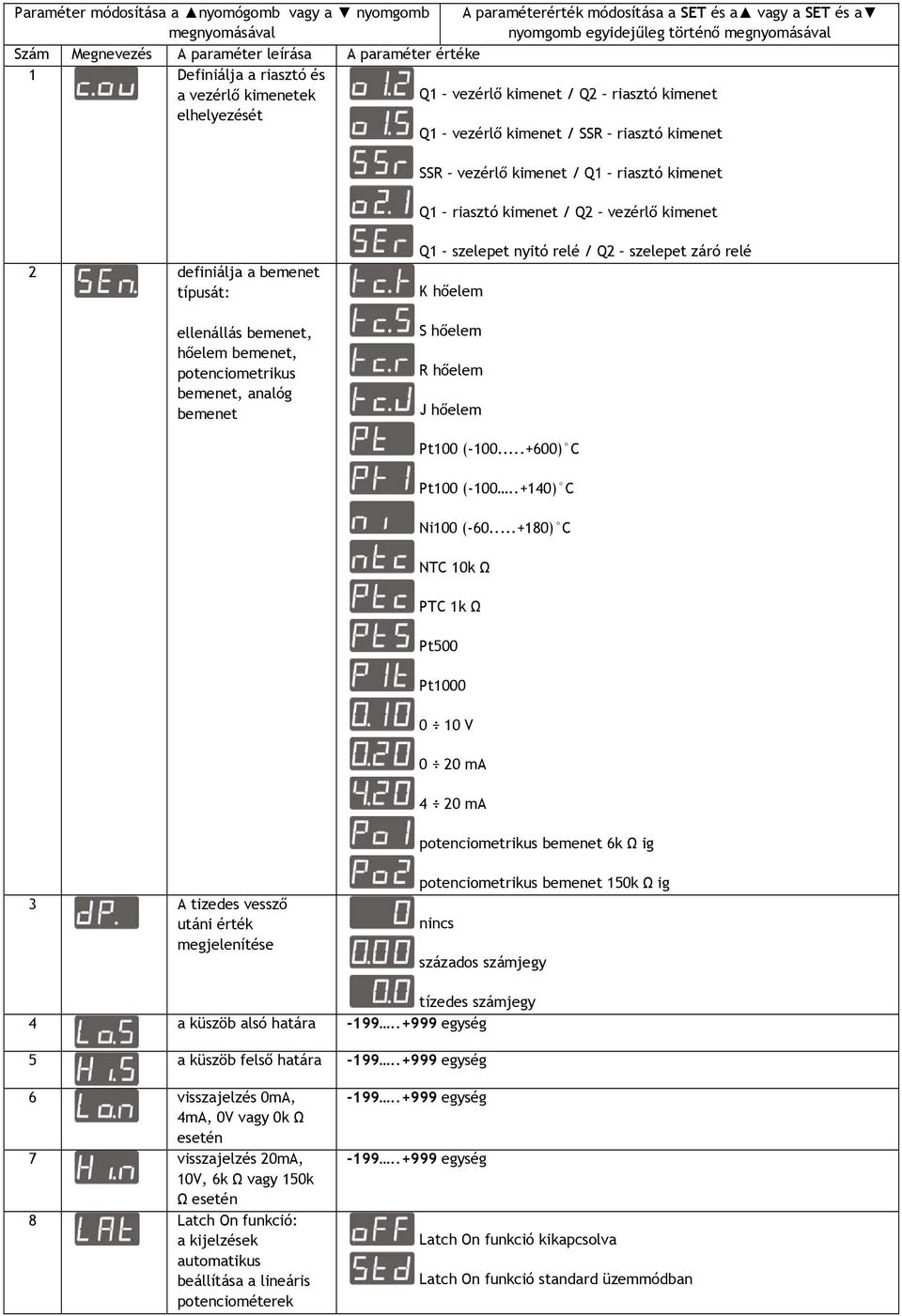

4 Paraméter módosítása a nyomógomb vagy a nyomgomb A paraméterérték módosítása a SET és a vagy a SET és a megnyomásával nyomgomb egyidejűleg történő megnyomásával Szám Megnevezés A paraméter leírása A paraméter értéke 1 Definiálja a riasztó és a vezérlő kimenetek Q1 vezérlő kimenet / Q2 riasztó kimenet elhelyezését Q1 vezérlő kimenet / SSR riasztó kimenet SSR vezérlő kimenet / Q1 riasztó kimenet Q1 riasztó kimenet / Q2 vezérlő kimenet 2 definiálja a bemenet típusát: ellenállás bemenet, hőelem bemenet, potenciometrikus bemenet, analóg bemenet Q1 szelepet nyitó relé / Q2 szelepet záró relé K hőelem S hőelem R hőelem J hőelem Pt100 ( ) C Pt100 ( ) C Ni100 ( ) C NTC 10k Ω PTC 1k Ω Pt500 Pt V 0 20 ma 4 20 ma potenciometrikus bemenet 6k Ω ig 3 A tizedes vessző utáni érték megjelenítése potenciometrikus bemenet 150k Ω ig nincs százados számjegy tízedes számjegy 4 a küszöb alsó határa egység 5 a küszöb felső határa egység 6 visszajelzés 0mA, 4mA, 0V vagy 0k Ω esetén 7 visszajelzés 20mA, 10V, 6k Ω vagy 150k Ω esetén 8 Latch On funkció: a kijelzések automatikus beállítása a lineáris potenciométerek egység egység Latch On funkció kikapcsolva Latch On funkció standard üzemmódban

5 esetén RÉSZLETEK A 10 9 A nulla eltolása többnyire a környezeti hőmérséklet kompenzálására szolgál 10 Erősítés kalibrálása - a szabályzó kalibrálására szolgál az adott érzékelővel 11 a vezérlő küszöb szabályozási típusa 12 a vezérlő kimenet állapota hiba esetén Latch On funkció a virtuális nulla tárolásával Latch On funkció az indításkor beállítható virtuális nullával -19, ,9 egység ez az érték hozzáadásra kerül a jelenleg mért értékhez, az eredmény pedig megjelenik a kijelzőn -10,0%..+10,0 % a mért érték javításra kerül a saját értékének %-ával, az eredmény pedig megjelenik a kijelzőn fűtés, aktivitás küszöb alatt hűtés, aktivitás küszöb fölött nyitott rövidre zárt 13 OUT1 dióda kikapcsolva, nyitott ha a relé: rövidre zárt 14 ON/OFF hiszterézis vagy PID holt zóna számjegy analóg és potenciometrikus bemenet esetén, 1 számjegy = 0,1 Celsius fok hőmérséklet bemenet esetén 15 PID arányosság tartomány Celsius fok hőmérséklet bemenet esetén, számjegy analóg és potenciometrikus bemenet esetén 16 PID integrálási idő másodpercben kifejezve, a 0 kikapcsolja az integrálást a PID akciónál 17 PID deriválási idő másodpercben kifejezve, többnyire a t.i. értékének 1/4, a 0 kikapcsolja a deriválást a PID akciónál 18 PID impulzus másodpercben kifejezve, többnyire 10 másodperc relékimenet időtartam 19 Riasztási küszöb üzemelésének beállítása esetén és 1 másodperc SSR kimenet esetén független riasztás folyamathoz viszonyítva RÉSZLETEK A 9. sávos riasztás alsó eltérés riasztás független riasztás SET1-hez viszonyítva 20 Riasztó kimenet állapota és üzemmódja RÉSZLETEK A Riasztó kimenet állapota hiba esetén 22 OUT2 dióda bekapcsolva, ha a relé: 23 riasztó küszöb hiszterézis hűtés n.o. aktív a startnál (hűtés) n.c. aktív a startnál (fűtés) n.o. aktív a küszöbnél (hűtés) n.c. aktív a küszöbnél (fűtés) nyitott rövidre zárt nyitott rövidre zárt számjegy analóg és potenciometrikus bemenet esetén, 1 számjegy = 0,1 Celsius fok hőmérséklet bemenet esetén

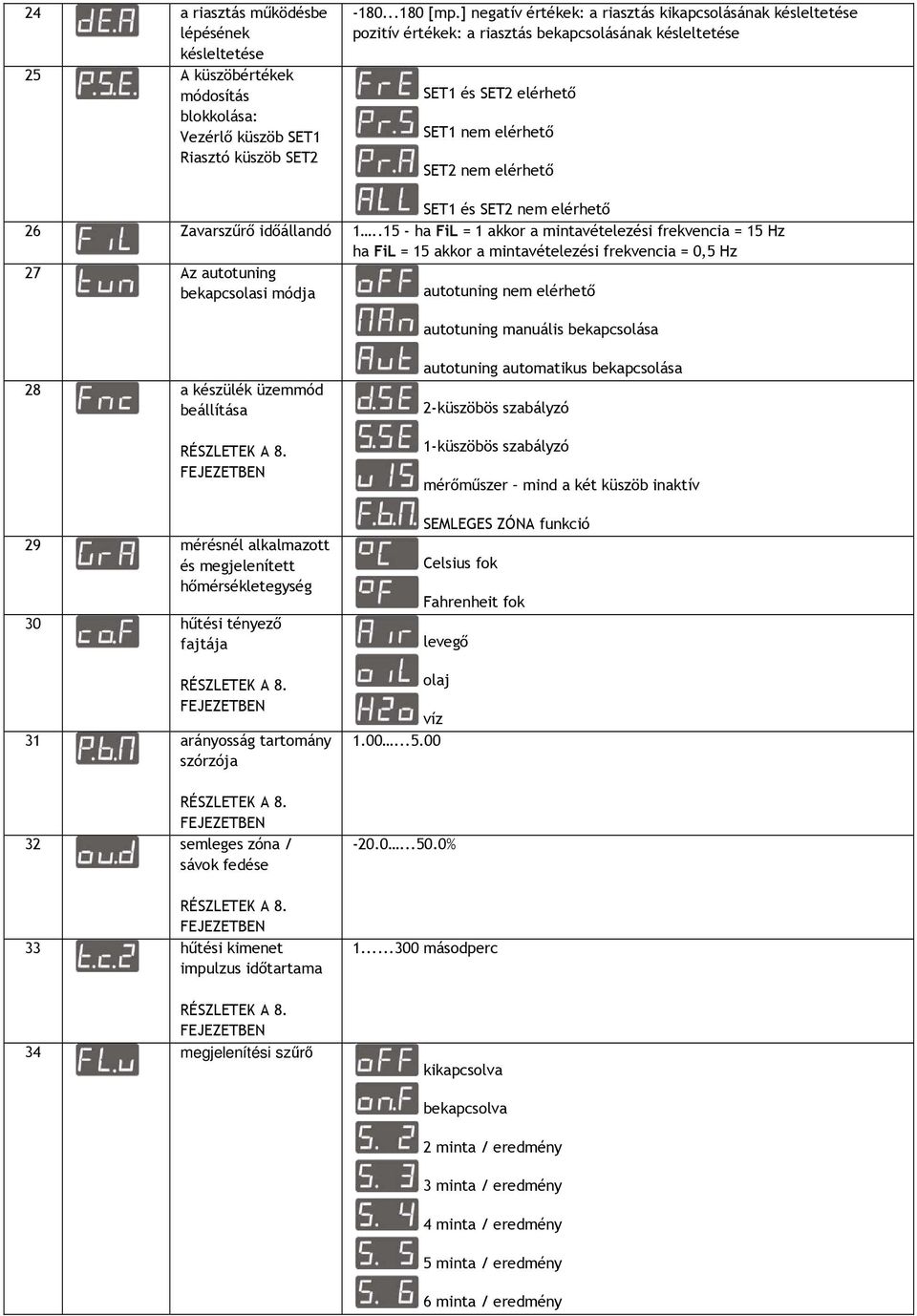

6 24 a riasztás működésbe lépésének késleltetése 25 A küszöbértékek módosítás blokkolása: Vezérlő küszöb SET1 Riasztó küszöb SET [mp.] negatív értékek: a riasztás kikapcsolásának késleltetése pozitív értékek: a riasztás bekapcsolásának késleltetése SET1 és SET2 elérhető SET1 nem elérhető SET2 nem elérhető SET1 és SET2 nem elérhető 26 Zavarszűrő időállandó ha FiL = 1 akkor a mintavételezési frekvencia = 15 Hz ha FiL = 15 akkor a mintavételezési frekvencia = 0,5 Hz 27 Az autotuning bekapcsolasi módja autotuning nem elérhető autotuning manuális bekapcsolása 28 a készülék üzemmód beállítása RÉSZLETEK A mérésnél alkalmazott és megjelenített hőmérsékletegység 30 hűtési tényező fajtája RÉSZLETEK A arányosság tartomány szórzója RÉSZLETEK A semleges zóna / sávok fedése RÉSZLETEK A hűtési kimenet impulzus időtartama RÉSZLETEK A megjelenítési szűrő autotuning automatikus bekapcsolása 2-küszöbös szabályzó 1-küszöbös szabályzó mérőműszer mind a két küszöb inaktív SEMLEGES ZÓNA funkció Celsius fok Fahrenheit fok levegő olaj víz % másodperc kikapcsolva bekapcsolva 2 minta / eredmény 3 minta / eredmény 4 minta / eredmény 5 minta / eredmény 6 minta / eredmény

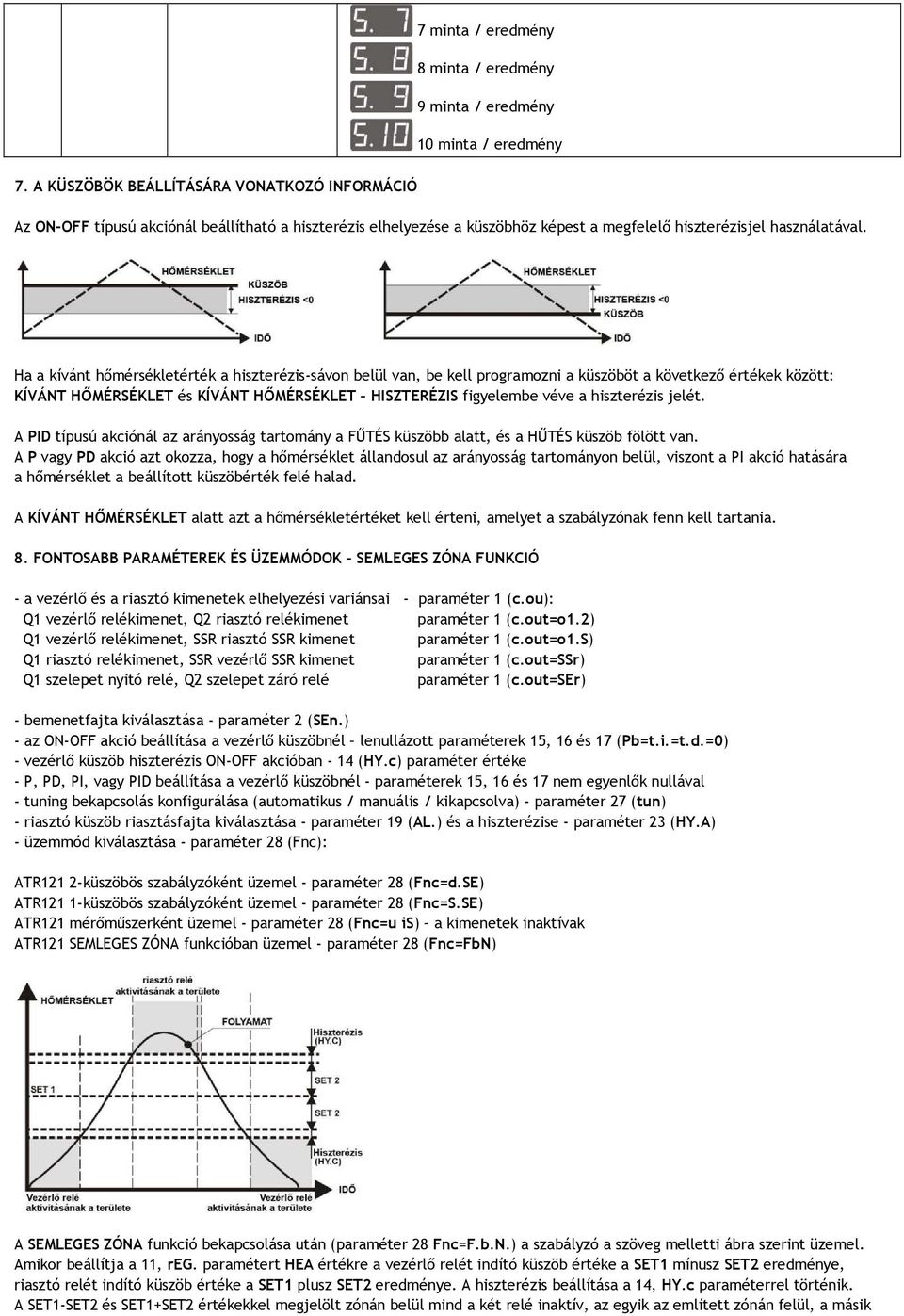

7 7 minta / eredmény 8 minta / eredmény 9 minta / eredmény 10 minta / eredmény 7. A KÜSZÖBÖK BEÁLLÍTÁSÁRA VONATKOZÓ INFORMÁCIÓ Az ON-OFF típusú akciónál beállítható a hiszterézis elhelyezése a küszöbhöz képest a megfelelő hiszterézisjel használatával. Ha a kívánt hőmérsékletérték a hiszterézis-sávon belül van, be kell programozni a küszöböt a következő értékek között: KÍVÁNT HŐMÉRSÉKLET és KÍVÁNT HŐMÉRSÉKLET HISZTERÉZIS figyelembe véve a hiszterézis jelét. A PID típusú akciónál az arányosság tartomány a FŰTÉS küszöbb alatt, és a HŰTÉS küszöb fölött van. A P vagy PD akció azt okozza, hogy a hőmérséklet állandosul az arányosság tartományon belül, viszont a PI akció hatására a hőmérséklet a beállított küszöbérték felé halad. A KÍVÁNT HŐMÉRSÉKLET alatt azt a hőmérsékletértéket kell érteni, amelyet a szabályzónak fenn kell tartania. 8. FONTOSABB PARAMÉTEREK ÉS ÜZEMMÓDOK SEMLEGES ZÓNA FUNKCIÓ - a vezérlő és a riasztó kimenetek elhelyezési variánsai - paraméter 1 (c.ou): Q1 vezérlő relékimenet, Q2 riasztó relékimenet paraméter 1 (c.out=o1.2) Q1 vezérlő relékimenet, SSR riasztó SSR kimenet paraméter 1 (c.out=o1.s) Q1 riasztó relékimenet, SSR vezérlő SSR kimenet paraméter 1 (c.out=ssr) Q1 szelepet nyitó relé, Q2 szelepet záró relé paraméter 1 (c.out=ser) - bemenetfajta kiválasztása - paraméter 2 (SEn.) - az ON-OFF akció beállítása a vezérlő küszöbnél lenullázott paraméterek 15, 16 és 17 (Pb=t.i.=t.d.=0) - vezérlő küszöb hiszterézis ON-OFF akcióban - 14 (HY.c) paraméter értéke - P, PD, PI, vagy PID beállítása a vezérlő küszöbnél - paraméterek 15, 16 és 17 nem egyenlők nullával - tuning bekapcsolás konfigurálása (automatikus / manuális / kikapcsolva) - paraméter 27 (tun) - riasztó küszöb riasztásfajta kiválasztása - paraméter 19 (AL.) és a hiszterézise - paraméter 23 (HY.A) - üzemmód kiválasztása - paraméter 28 (Fnc): ATR121 2-küszöbös szabályzóként üzemel - paraméter 28 (Fnc=d.SE) ATR121 1-küszöbös szabályzóként üzemel - paraméter 28 (Fnc=S.SE) ATR121 mérőműszerként üzemel - paraméter 28 (Fnc=u is) a kimenetek inaktívak ATR121 SEMLEGES ZÓNA funkcióban üzemel - paraméter 28 (Fnc=FbN) A SEMLEGES ZÓNA funkció bekapcsolása után (paraméter 28 Fnc=F.b.N.) a szabályzó a szöveg melletti ábra szerint üzemel. Amikor beállítja a 11, reg. paramétert HEA értékre a vezérlő relét indító küszöb értéke a SET1 mínusz SET2 eredménye, riasztó relét indító küszöb értéke a SET1 plusz SET2 eredménye. A hiszterézis beállítása a 14, HY.c paraméterrel történik. A SET1-SET2 és SET1+SET2 értékekkel megjelölt zónán belül mind a két relé inaktív, az egyik az említett zónán felül, a másik

8 zónán alul üzemel. Ha a 11, reg. paraméter coo értékre van beállítva, a relék aktivitási zónái megcserélődnek. A SEMLEGES ZÓNA funkció működése, amikor paraméter 11 reg.=hea KETTŐS SZABÁLYZÁS FŰTÉS HŰTÉS PID Az ATR121 alkalmas olyan szabályzáshoz is, amelynél szükséges két szabályzó üzemmód fűtés és hűtés egyszerre. A szabályzót a következőképpen kell beállítani: Vezérlő kimenet (Q1)- paraméter 11 reg. = HEA és paraméter 15 P.b.>0 A PID (fűtés) beállításához szükséges paraméterek: reg. = HEA vezérlő kimenet OUT1(Q1) - fűtés P.b. arányosság tartomány PID t.i. PID integrálási idő fűtés/ hűtés t.d. PID deriválási idő fűtés/ hűtés t.c. PID impulzus időtartomány Riasztási kimenet A1 (Q2)- paraméter 19 AL. = coo A PID (hűtés) beállításához szükséges paraméterek: AL. = coo A1 riasztás - hűtés P.b.M PID arányosság tartomány szorzója ou.d. semleges zóna / sávok fedése t.c.2 hűtési kimenet impulzus időtartama A P.b.M paraméter (változások tartomány ) a következő összefüggés alapján kerül meghatározásra: Arányosság tartomány (hűtés) = P.b. * P..b.M ha P.b.M=1.00 az arányosság tartomány a fűtésnél ugyanolyan, mint a hűtésnél. Ha P.b.M=5.00 az arányosság tartomány a hűtésnél 5-ször nagyobb, mint a fűtésnél Deriválási idő t.d. és integrálási idő t.i. azonos a fűtés és a hűtés esetén. Az ou.d paraméter százalékosan határozza meg a zónák fedését, vagy a fűtés és a hűtés közötti semleges zónát: ou.d 0 semleges zóna, ha ou.d > 0 zónák fedik egymást. PÉLDÁK A KETTŐS PID SZABÁLYZÁSRA FŰTÉS-HŰTÉS t.i. =0 és t.d. =0 A 33. paraméter t.c.2 azonos jelentéssel rendelkezik a hűtésnél, mint a PID impulzus t.c. a fűtésnél. A 31 co.f paraméter módosítása (a hűtési tényező fajtája) automatikusan megváltoztatja a 32. P.b.M és a 33. t.c.2 paramétereket az alábbi módon:

9 de a 31. co.f paraméter (a hűtési tényező fajtája) nem blokkolja a P.b.M és a t.c.2 paraméterek módosítását. 9. A RIASZTÁSI KÜSZÖB KONFIGURÁLÁSA A riasztási küszöb működését a 19. (AL.) paraméter határozza meg. Független riasztás AL.=A. A A riasztó független a vezérlő küszöbtől, és használható független ON-OFF küszöbként SET2 értékkel (5. fejezet), amely FŰTÉSRE vagy HŰTÉSRE van beállítva. A képen a HŰTÉS esete látható - a paraméter c.r.a = n.o.s. Sávos riasztás AL.=A. b A riasztó a vezérlő küszöb értékétől függ, jelzi a mért hőmérséklet helyzetét a SET2 által meghatározott sávon belül vagy kívül (5. fejezet) a sáv szélessége: 2xSET2. A képen olyan eset látható, amikor a riasztás aktív az adott sávon kívül - a paraméter c.r.a = n.o.s. A vezérlő küszöb felső (alsó) eltérésének túllépését jelző riasztás. A riasztás a vezérlő küszöb értékétől függ, és jelzi, hogy a mért hőmérséklet a vezérlő küszöb felső (alsó) határérték alatt vagy felett van SET2 értékre. A képen olyan eset látható, amikor a riasztás aktív a felső határérték túllépésekor (AL. = A.d.S) - a paraméter c.r.a = n.o.s. Riasztás viszonyítva a vezérlő küszöbhöz (AL.=A.A.S) A riasztás közvetlenül a vezérlő küszöb értékéhez van viszonyítva. A riasztás értékét a SET2 paraméter határozza meg. A riasztó kimenet aktiválódik/ deaktiválódik, amikor a vezérlő küszöb értékét megnövelik a SET2 érték fölé. A képen a riasztási küszöb feletti aktivitás látható (SET1>SET2), amikor a paraméter c.r.a = n.o.s. A riasztás késleltetett működése. Ha beállítja a 24. (de.a) paramétert nullával nem egyenlő értékre, akkor késleltetheti a riasztás bekapcsolását: de.a > 0 a riasztás bekapcsolás késleltetése de.a < 0 a riasztás kikapcsolás késleltetése A képen a HŰTÉS esete látható - a paraméter c.r.a = n.o.s.

10 10. LATCH-ON funkció a kijelzések automatikus kalibrálása a lineáris bemeneteknél A funkció akkor használható, amikor ATR kΩ-os és 0 150kΩ-os lineáris potenciométerekkel vagy 0 10V-os, 0 20mA-es, 4 20mA-es analóg jellel működik együtt. A funkciót a 8. LAt paraméter aktiválja, és a funkció 3 variánsban működik: Ha beállítja a LAt paramétert Std-re, lehetségessé válik a 6. Lo.n paraméter kalibrálása közvetlenül az eszközön az érzékelő minimális helyzetével, valamint lehetséges a 7. Hi.n paraméter kalibrálása az érzékelő maximális helyzetével. Az érzékelő azt a készüléket jelenti, amely a szabályzó bemenetére adagolt lineáris jel forrása. Ezen felül, ha a LAt paraméter beállítása v.on vagy v.os a szabályzó kalibrálhatja a virtuális nulla értékét az érzékelő nullás helyzetéről betartva a korábban beállított minimum és maximum értékeket (Lo.n és Hi.n paraméter). Amikor a LAt paraméter v.os-ra van beállítva a virtuális nulla értékét mindig kalibrálni kell a szabályzó indítása után. Ha a LAt paraméter v.on-ra van beállítva a virtuális nulla értéke tárolva van az ATR121 memóriájában az első kalibráció után, amelynél a beállítás LAt = v.on volt. Ahhoz, hogy aktiválja a LATCH-ON funkciót válassza ki a megfelelő verzióját a 8. Lat paraméterrel és lépjen ki a konfigurációs paraméterek programozása üzemmódból az FNC nyomógomb megnyomásával. A kijelzőn felváltva jelenik meg a mért érték és az L.At felirat. Állítsa be az érzékelőt minimum állásba, amely megfelel a Lo.n paraméternek, majd nyomja meg a nyomógombot, a kijelzőn megjelenik Lou felirat Ezután állítsa be az érzékelőt a Hi.n paraméternek megfelelő maximum állasba, majd nyomja meg a nyomógombot, a kijelzőn megjelenik HiG felirat. Ha a LAt paraméter beállítása Std volt, a szabályzó befejezte a kalibrálási folyamatot az adott eszköznél nyomja meg az FNC nyomógombot ahhoz, hogy átlépjen a mérési üzemmódba. Abban a helyzetben, amikor a LAt paraméter beállítása v.on vagy v.os volt, állítsa be az érzékelőt nullás helyzetbe (természetesen csak akkor, ha létezik ilyen), majd nyomja meg a SET nyomógombot meghatározva a virtuális nulla értékét a kijelzőn megjelenik vir felirat. A kalibrálási folyamat befejeződött. Nyomja meg az FNC nyomógombot ahhoz, hogy belépjen a mérési üzemmódba. Amikor a LAt paraméter v.os-ra van beállítva a virtuális nulla értékét mindig kalibrálni kell a szabályzó elindítása után. 11. A TUNING MANUÁLIS BEKAPCSOLÁSA A tuning manuális bekapcsolása (végrehajtható, ha a 27tun paraméter beállítása Man) csak akkor lehetséges (torzítás elkerülése érdekében), amikor a folyamat állapota legalább 35%-kal alacsonyabb szinten van, mint a vezérlő küszöb beállított értéke. A tuning manuális indítása céljából nyomogassa az FNC nyomógombot addig, amíg a kijelzőn meg nem jelenik t.of felirat. Akkor nyomja meg a nyomógombot, a kijelzőn megjelenik t.on felirat. A tuning elindult, a kijelző felváltva mutatja a mért értéket és a tun feliratot. Autotuning befejezése után a tun felirat eltűnik. Ahhoz, hogy megszakítsa az autotuning folyamatát a PID paraméterek kiválasztása előtt, nyomja meg az FNC nyomógombot, majd nyomja meg a nyomógombot. A kijelzőn megjelenik t.of felirat, az autotuning folyamata megszakad. 12. A TUNING AUTOMATIKUS BEKAPCSOLÁSA Tuning, azaz a PID paraméterek automatikus beállítása a szabályzó által az optimális folyamatvezérlés érdekében manuálisan vagy automatikusan elindítható. Automatikusan akkor lehet elindítani a tuningot, amikor a 27 tun paraméter Auto értékre van beállítva. A tuning akkor indul el automatikusan, amikor a szabályzó bekapcsolásra kerül, vagy amikor a vezérlő küszöbérték legalább 35% -kal változik felfelé. A folyamat során nincs lehetőség a vezérlő küszöbérték módosítására, de megváltoztatható a riasztó küszöb értéke. A kijelzőn felváltva látható a mért érték és tun felirat. Start után a szabályzó meghatározza az ideiglenes küszöböt (úgynevezett Tuning set) az induláskori autotuning értéke és a felhasználó által beállított küszöb értéke között (Setpoint=SET1). Amikor a folyamat értéke eléri az ideiglenes küszöb értékét, a vezérlő kimenet deaktiválódik, és a szabályzó meghatározza a túlszabályozás (Peek) és az oszcilláció idő (T) értékét, ahogy ezt az alábbi ábra mutatja.

11 A PID paraméterek értékei az alábbi képlet szerint alakulnak: - arányosság tartomány ( C) Pb= Peek * integrálási idő (perc) ti= T - deriválási idő (perc) td= T / 4 A paraméterek tárolhatók, így nincs szüksége arra, hogy beállítsa őket minden alkalommal, amikor bekapcsolja a szabályzót. Az átszámítások befejezése után (azaz, amikor a tun felirat eltűnik a kijelzőről) lépjen át a konfigurációs paraméterekhez, és módosítsa a 27. paraméter értékét off-ra, vagyis kapcsolja ki a tuning automatikus bekapcsolását. Lehetőség van kilépni az autotuning funkcióból, mielőtt befejeződik a PID paraméterek kiválasztása. Nyomja meg az FNC nyomógombot, majd a nyomógombot, majd válassza a t.of opciót az autotuning funkció megszakad. Ne feledje, hogy a manuális kikapcsolás ellenére, az automatikus tuning újra bekapcsolódik, amikor a vezérlő küszöbérték legalább 35%-kal változik felfelé, valamint bekapcsolódik a tápfeszültség következő bekapcsolásánál. A PID PARAMÉTEREK JAVÍTÁSA A tuning funkció kiválasztja a PID paramétereket, amelyek elegendők a folyamatok többségénél, néha viszont szükséges lehet a paraméterek javítása, főleg akkor, amikor rossz beállítást észlel. Köszönhetően az erős, egymással kölcsönös függőségnek a PID paramétereknél csak az egyik paramétert kell módosítani, és figyelje meg a hatását a változás folyamatában: - oszcilláció a határérték körül növelje az arányosság tartományt P.b., növelje az integrálási időt t.i., csökkentse a deriválási időt t.d., - lassú válasz - csökkentse az arányosság tartományt, P.b., a deriválási időt t.d. és az integrálási időt t.i. - túlszabályozás - növelje az arányosság tartományt, P.b., a deriválási időt t.d. és az integrálási időt t.i. - instabilitás - növelje az integrálási időt t.i. 13. KÜLSŐ MEMÓRIAKÁRTYA A konfigurációs paraméterek és a határértékek beállítási értékei könnyen és gyorsan átmásolhatók egy memóriakártya segítségével. Helyezze el a memóriakártyát úgy, ahogy az alábbi képen látható. A SZABÁLYZÓT LE KELL VÁLASZTANI A TÁPFESZÜLTSÉGRŐL A MEMÓRIAKÁRTYA BEHELYEZÉSE ELŐTT! Ellenőrizze, hogy megfelelően helyezte-e be a memóriakártyát az alkatrészekkel ellátott oldal a homlokpanel felé van fordítva. A tápfeszültség bekapcsolása után a kijelzőn megjelenik M.no felirat, ha a memóriakártyán tárolt adatok helyesek. Ha nem jelenik meg az M.no felirat, akkor a memóriakártya üres, és el lehet rá adatokat menteni. Majd a nyílnyomógomb vagy a nyílnyomógomb segítségével válasszon ki opciót a kijelzőn: M.no a szabályzó beállításai változatlanok maradnak M.Ld a memóriakártyán található beállítások betöltése A kiválasztott opciót az FNC nyomógombbal kell megerősíteni. Ha megerősíti az M.Ld opciót, a memóriakártyán található beállítások betöltésre kerülnek a szabályzóba, majd a készülék kikapcsolódik és újraindul. Ha megerősíti az M.no opciót, akkor a szabályzó paraméterei változatlanok maradnak. Ahhoz, hogy feltöltse a szabályzóról az adatokat a memóriakártyára, cselekedjen a fent leírtak szerint, de az M.no opciót erősítse meg az FNC nyomógomb megnyomásával. Ezután lépjen be a konfigurációs paraméterek programozása üzemmódba (lásd a 6. pontot) és módosítson legalább egy paramétert. Ha kilép a konfigurációs paraméterek programozása üzemmódból az összes konfigurációs paraméterérték és a határérték beállítása tárolásra kerül a memóriakártyára.

12 14. HIBALISTA E-01 Mentéshiba az EEProm-ban. E-02 A hőmérséklet a hőelem hideg végénél tartományon kívül van, vagy a hőelem nyitva van. E-04 Hiba az adatok beléptetésekor módosítsa a konfigurációs paramétereket. E-05 Nyitott bemeneti áramkör, rövidre zárt ellenálláshőmérő, tartományon kívüli hőmérséklet, hibásan csatlakoztatott bemenet vagy a konfiguráciohoz képest eltérő érzékelő van csatlakoztatva ellenőrizze a csatlakoztatásokat és beprogramozott konfigurációt. 15. FONTOS ÜZEMELTETÉSI MEGJEGYZÉSEK tűzoltó rendszerek alkalmazása. Amikor a relé érintkezőhöz induktív terhelés van csatlakoztatva (pl. mágneskapcsoló tekercs, transzformátor), akkor a rendszer megszakítása közben gyakran megjelenik túlfeszültség, illetve villamos ív, amelyet az induktivitásban tárolt energia merülése okoz. Az említett jelenségek drasztikus hatásokat válthatnak ki, főleg a mérő-ellenőrző berendezéseknél. A túlfeszültség különösen negatív hatásai: csökken a mágneskapcsolók és relék élettartama, tönkreteheti a félvezetőket (diódákat, tirisztorokat, triakokat), kárt, vagy zavarokat okozhat az ellenőrzési és mérési rendszereknél, a kibocsátott elektromágneses mező zavart okoz a helyben telepített berendezéseknél. Annak érdekében, hogy elkerülhetők legyenek az ilyen hatások, a túlfeszültséget le kell csökkenteni egy biztonságosan alacsony szintre. A legegyszerűbb módszer az, hogy közvetlenül csatlakoztatja a tűzoltó modult az induktív terhelés csatlakozóihoz. Általában, bármilyen induktív terhelésnél ki kell választani a megfelelő típusú ívoltó rendszert. A modern mágneskapcsolóknál általában megfelelők a gyári ívoltó berendezések. Ha nem rendelkezik ilyennel, lépjen kapcsolatba a General Electric Power Controls Kereskedelmi Irodájával: Wrocław tel , fax , Bielsko- Biała tel ,-03,-08, fax , Warszawa tel , fax , Gdańsk , fax Átmenetileg lehet söntölni a terhelést RC rendszerrel, pl. 47Ω/1W + 22nF/630V. Az ívoltó rendszert mindig közvetlenül csatlakoztassa az induktív terhelés csatlakozóihoz. Az ívoltó áramkör használata korlátozza a beégést a relé érintkezőknél a szabályzóban, és csökkenti annak valószínűségét, hogy összeégnek az érintkezők.
