AC 1-27 DIGITÁLIS PID SZABÁLYZÓ

Átírás

1 AC 1-27 DIGITÁLIS PID SZABÁLYZÓ HÛTÉS-FÛTÉSTECHNIKAI ÉS EGYÉB IPARI ALKALMAZÁSOKHOZ Méréshatár: ld. táblázat Méret: 72 x 94 x 47mm Bemenet: választható Üzemi hõmérséklet: C Kimenet: jelfogó: 230V/4A Üzemi páratartalom: 15-80% Tápfeszültség: 230V / 12V Védettség: IP55 Felbontás: 0.1 C Pontosság: 1 digit Az AC 1-27 digitális hõfokszabályozó általánosan alkalmazható a fûtés és hûtéstechnika területén, leolvasztók, melegitõk, keltetõgépek, uszodavíz hõmérséklet szabályozására. Bemenete PTC 1k, NTC 10k, Pt100, K, J, 4-20mA, 0-20mA, 0-1V választható. Kimenete 16(4) A terhelhetõségû jelfogó, vagy SSR. A PID paraméterek az autotuning ( öntanuló ) funkcióval is beállíthatók. A kijelzõ alapheiyzetben a mért értéket mutatja. A két kimenettel rendelkezõ szabályzót hûtés-fûtés vagy hûtés/fûtés-alarm üzemmódban lehet használni. Egyes altípusai RS-485-ös kommunikációval rendelhetőek, ezeket felügyeleti szoftver segítségével láncrafüzhetően teljes gépsorok távoli felügyeletére ajánljuk. Kijelzések: OUT 1 / OUT 2 : kimenetek állapota L1 / L2 : egyes illetve kettes kimenet alapjel állítása (harang jel) : Alarm állapota ALAPJEL ÁLLÍTÁS: Alapjel állítása: az L1 és L2 gombokkal az out1 és out2 kimenet értékeit lehet állítani fel illetve le, az I vagy enter gombbal a beállított értéket jóváhagyni, illetve a menűpontokba belépni lehet, az on/off gombbal kilépni menükből, illetve beállítástól függően készemléti állapotba lehet hozni a szabályzót. Menü kijelzések: THI: rögzített maximális érték a megadott intervallumon belül TLO: rögzített minimális érték a megadott intervallumon belül LOC: billentyűzet zár aktív Ha az on/off gombot 3 másodpercre nyomva tartjuk, (és az SB menüpontban engedélyezve van ez a funkció) a készülék készenléti állapotba tér, kimeneteit lekapcsolja. Visszatérés ugyanígy. Amennyiben a LOC menüpont YES-re van állítva, a billentyűzet zár aktív. PROGRAMOZÁS: A programozói szintbe való belépés: az (info) és az on/off gomb egyidejû, 5mp-es nyomvatartása után megjelennek az alábbi menüpontok, melyek között az L1 és L2 gombokkal lehet lépkedni. Az (info) gombot benyomva lehet az L1 és L2 gombokkal állítani a paraméterek értékeit. A programozói szintbõl az on/off gombbal lehet kilépni, vagy 30 másodperc elteltével magától alapállapotba tér vissza a műszer Menüpontok: SCL: 1C/2C/F skála beállítás: 1 tizedesjegy kijelzés celsiusban / celsius kijelzés / fahrenheit kijelzés SPL: SPH beállítható alapjel alsó határa SPH: SPL beállítható alapjel felsõ határa 1SP: SPL...SPH az elsõ kimenet ( szabályozási kör ) alapjele 1CM: HY/PID: elsõ kimenet szabályzási típusa: Be - Ki vagy PID 1CH: Hea/Ref: elsõ kimenet típúsa: Fûtés/hűtés 1HY: ,9 elsõ kimenet hiszterézise, Be - Ki üzemmódban. Ha 1Hy=0 akkor out=off

2 1T0: perc 1-es kimenet minimális kikapcsolási ideje 1T1: perc 1-es kimenet minimális bekapcsolási ideje 1PB: : ,9 elsõ kimenet arányossági tényezõje, a rendszer körerõsítését állítjuk itt be.minél értéket állítunk, annál hamarabb éri el a rendszer a kívánt értéket. Minél kisebb ez az lassabban avatkozik be a szabályzó. nagyobb érték, annál 1IT: sec elsõ kimenet integrálási ( utánállási) ideje. Nagyobb értékre állítva csökkenti a lengést. 1DT: sec elsõ kimenet differenciálási ideje. Minél kisebb az értéke, annál gyorsabban reagál minden változásra. 1AR: % bekapcsolási jelugrás elnyomása 1CT: sec elsõ kimenet ciklusideje 1PF: ON/OFF érzékelõ szakadása esetén az elsõ kimenet állapota OAU: NON/THR/AL0/AL1: kimenet szabályzási típusa: nincs / Be - Ki vagy PID / Alarm NC/ Alarm NO 2SM: ABS/REL 2 kimenet üzemmódja. Ha 2CM= ABS akkor a 2SP menüpontban beállított értékre szabályoz, ha 2CM=REL akkor az elsõ kimenethez viszonyított eltérésre szabályoz. 2DF menüpontban lehet beállítani az eltérést. 2SP: SPL...SPH második kimenet ( szabályozási kör ) alapjele.

3 2DF: -19,9...19,9 elsõ kimenethez képest a második kimenet mekkora eltéréssel kapcsoljon. 2CH: Hea/Ref: elsõ kimenet típúsa: Fûtés/Kiolvasztás 2HY: ,9 második kimenet hiszterézise, Be - Ki üzemmódban. Ha 2Hy=0 akkor out=off 2T0: perc 2-es kimenet minimális kikapcsolási ideje 2T1: perc 2-es kimenet minimális bekapcsolási ideje 2PF: ON/OFF érzékelõ szakadása esetén a második kimenet állapota ATM: NON/ABS/REL 2. kimenet üzemmódja. Nincs/ 2SP menüpontban beállított értékhez szabályoz, (abszolút alarm) ha 2CM=REL akkor az elsõ kimenethez viszonyított eltérésre szabályoz. (relativ alarm) ALA: AHA Alarm alsó határ AHA: ALA Alarm felső határ ALR: Relativ alsó eltérés az alapjeltől AHR: Relativ felső eltérés az alapjeltől ATD: perc Alarm késleltetési ideje SB: Készenléti I/O gomb tiltása/engedélyezése INP: 0mA/4mA, J/K, PTC / NTC a bemeneti szonda típúsának kiválasztása (lásd: táblázat! ) RLO: -19,9...RHI alsó méréshatár RHI: RLO...99,9 felsõ méréshatár OS1: -12,5...12,5 mért érték korrekció TLD: percminimum és maximum hőmérséklet loggolási időtertam SIM: hõmennyiség kijelzése ADR: hálózat cím PC kommunikációhoz

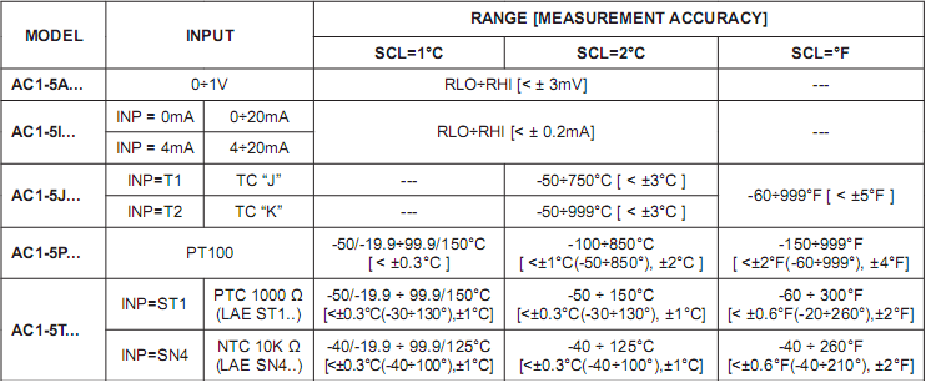

4 Bemeneti típustáblázat: (AC1-5 és AC1-27 szabályzókhoz) Autotuning - öntanuló üzemmód Az öntanuló üzemmód futása alatt a szabályzó beállítja az adott rendszerre vonatkozó P, I, D paramétereket.az öntanuló üzemmód elindítása elõtt ellenõrizze hogy a szabályzás üzemmódja PID ( 1CM=PID ). Ellenõrizze hogy a szabályzó hûtésre vagy fûtésre van állítva, és az alapjel a kívánt értékre van állítva. Az auto - tuning funkció elindításához nyomja meg 3 másodpercig az (info) és az L1 gombot. Ezután az 1CT felirat villogni kezd a kijelzõn. Az (info) gombot nyomva tartva és az L1 illetve L2 gombbal lehet beállítani 1CT értékét, hogy mekkora ciklus idõvel dolgozzon a szabályzó. Ebben a fázisban még kiléphetünk az autotuning funkcioból az on/off gombbal. Ezután elindul az autotuning az L1 és L2 gomb együttes megnyomása után vagy ha 30 másodpercig nem használják a nyomógombokat. Az autotuning futása alatt a kijelzön a mért érték és a tun felirat váltja egymást. Az autotuning 6 felfütésbõl és lehülésbõl áll, ezután automatikusan leáll a folyamat és a szabályzó elkezdi a szabályzást. Kiléphetünk az autotuning funkcioból az on/off gombbal KALIBRÁLÁS: Kizárólag hitelesített kalibráló készülékkel szabad végrahajtani! Feszültségmentes állapotban kell megnyomni az L2 és az (info) gombot, majd be kell kapcsolni a tápfeszültséget. - Alsó érték állítása: az L1 és az L2 gombokkal ki kell választani az Oad feliratot és az (info) gombot nyomvatartva lehet állítani az L1 és a L2 gombokkal. - Felsõ érték állítása: az L1 és az L2 gombokkal ki kell választani az Sad feliratot és az (info) gombot nyomvatartva lehet állítani az L1 és az L2 gombokkal. A fenti két pontot meg kell ismételni addig amíg a két érték változatlan marad. A készülék alaphelyzetébe az on/off gomb megnyomása után lehet visszatérni. A kijelzõ üzenetek: or érzékelõ szakadás E1 idõtúllépés öntanuló funkciónál, ellenõrizze az arányos tag beállítását, ellenõrizze hogy valóban fûtés üzemmódban van-e Tun/mért érték OFF A mûszer az öntanuló üzemmódot futtatja Szabályzó készenléti állapotban, kimenetek kikapcsolva E2 E3 idõtúllépés öntanuló funkciónál, ciklusidõt állítsa nagyobb értékre, índítsa újra a folyamatot méréshatár túllépése öntanuló funkció futása alatt HI Felső alarm határérték elérve LO Alsó alarm határérték elérve Hibajelzéskor az on/off gomb megnyomásával lehet visszatérni normál üzemmódra.

5 A szabályzó elektromos bekötése:
