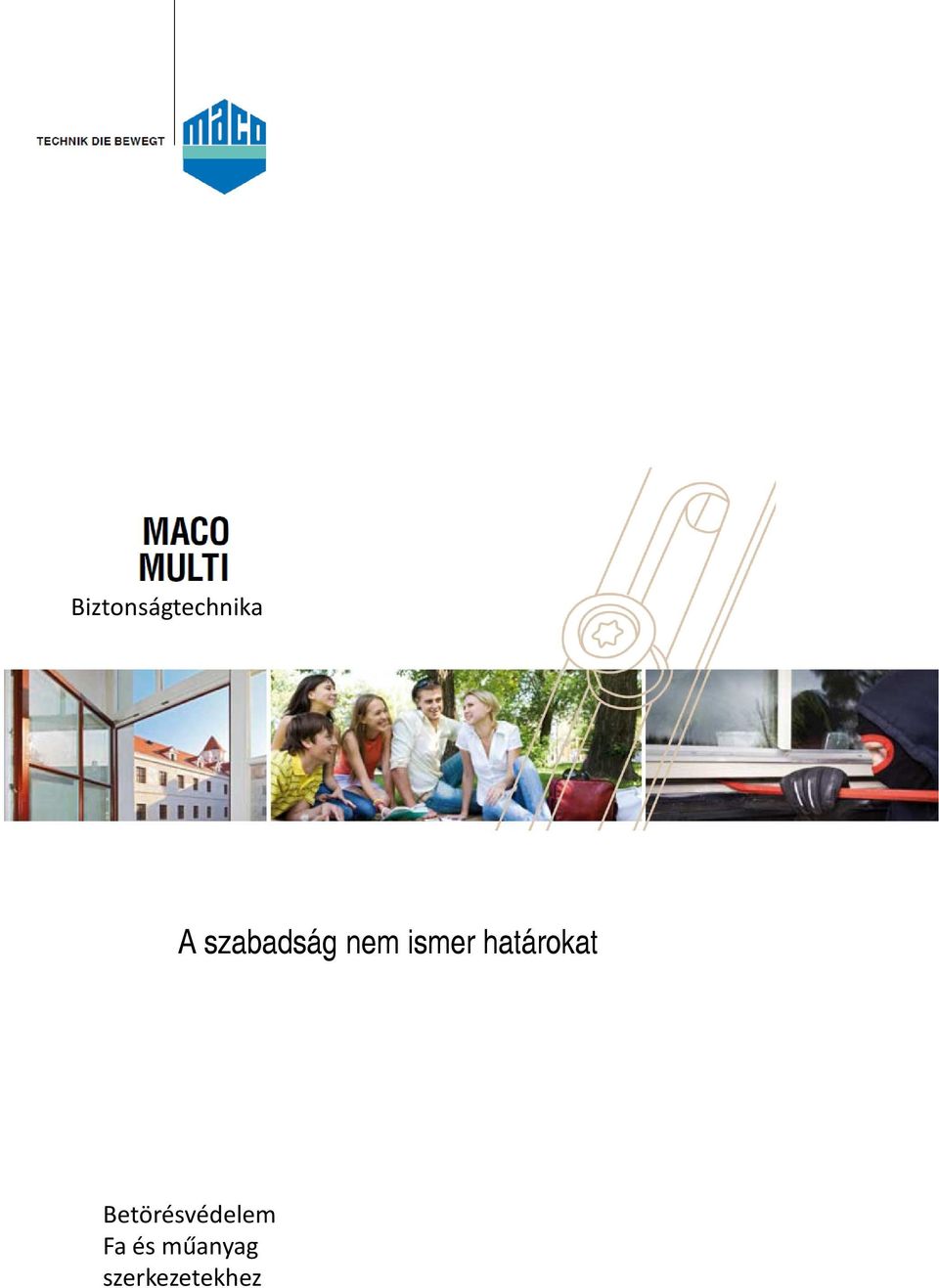

1 Biztonságtechnika A szabadság nem ismer határokat Betörésvédelem Fa és műanyag szerkezetekhez

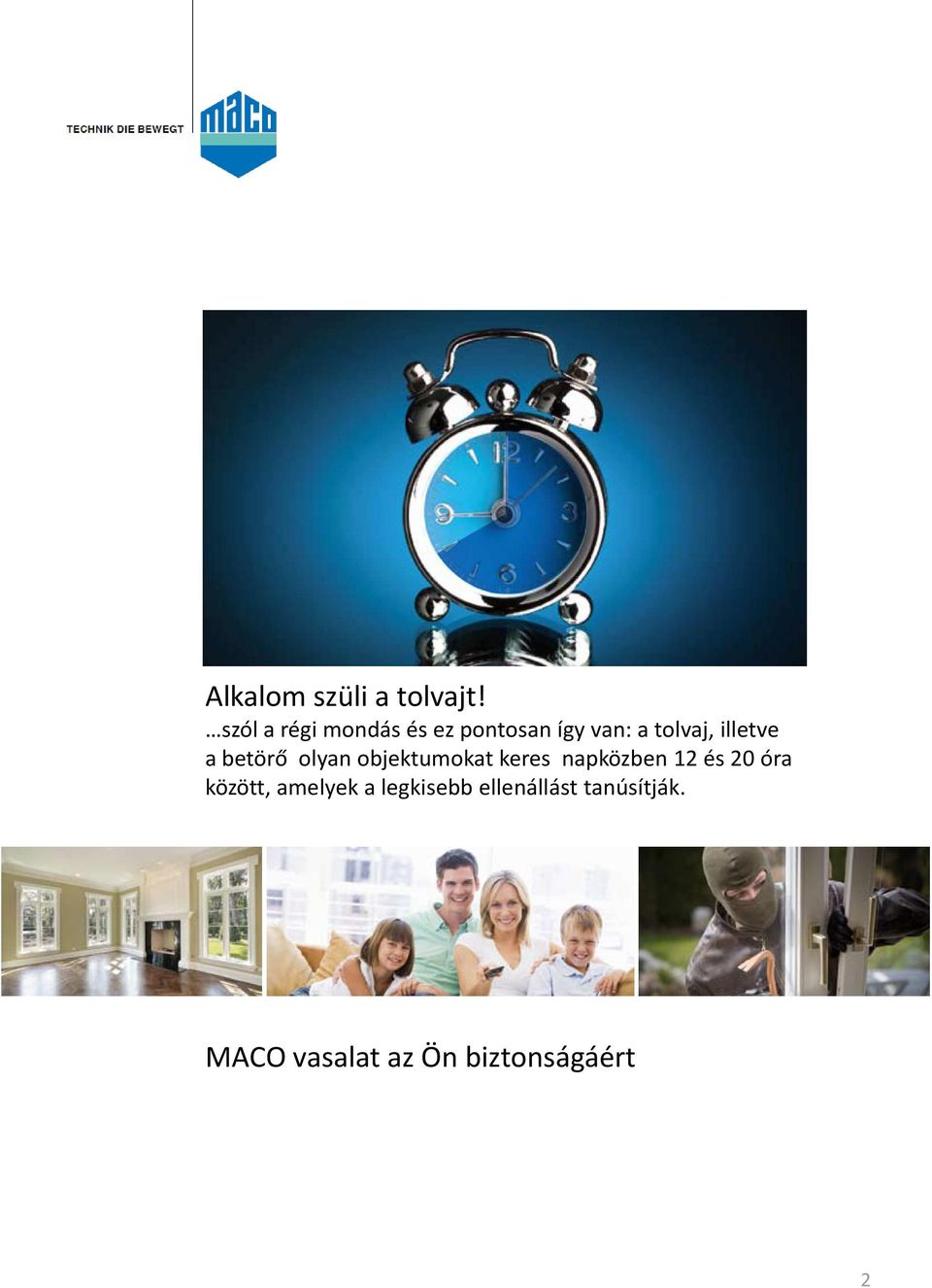

2 Alkalom szüli a tolvajt! szól a régi mondás és ez pontosan így van: a tolvaj, illetve a betörő olyan objektumokat keres napközben 12 és 20 óra között, amelyek a legkisebb ellenállást tanúsítják. MACO vasalat az Ön biztonságáért 2

3 A spontán betörő - tények Hol történik a betörés? A statisztikák arra mutatnak rá, hogy a betörések 80 %-a az ablakokon és erkélyajtókon keresztül történnek és nem a bejárati ajtón. Ablak Erkélyajtó Bejárati ajtó Pinceablak Pinceajtó Hogyan történnek a betörések? A betörő meglehetősen gyorsan be tud jutni az ingatlanba egy egyszerű szerszámot használva az ablakkiemelésével. A betörések több, mint 70 %-a 6-12 mm-es szélességű csavarhúzóval történik, szinte épen hagyva a tok- és szárnyprofilokat. Forrás: osztrák statisztikai adatok alapján Ablakok kiemelése: 73,68 % Ablakok kiemelése pánt oldalon: 3,80 % Bukó állásban hagyott szerkezet: 13,51 % Nyitva hagyott szerkezet: 1,55 % Üvegtörés: 0,62 % Üvegen keresztüli áthatolás ablak kinyitásával: 4,81 % A szerkezet egyszerű benyomásával: 1,6 % Tok- és szárnyprofil megfúrásával: 0,62 % 3

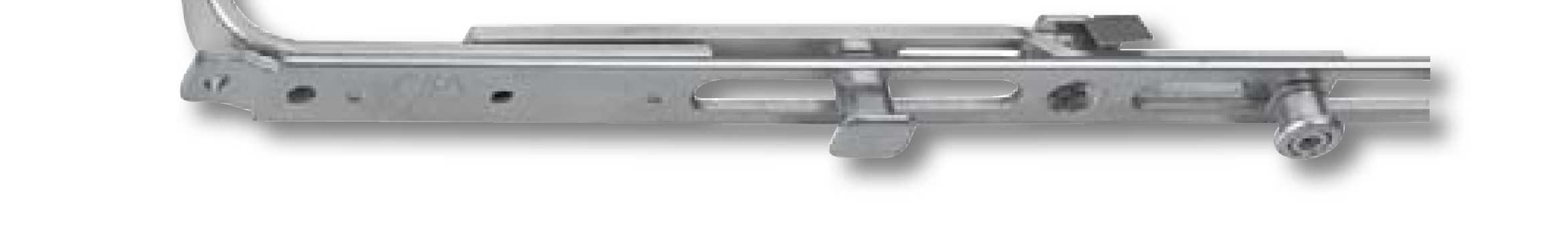

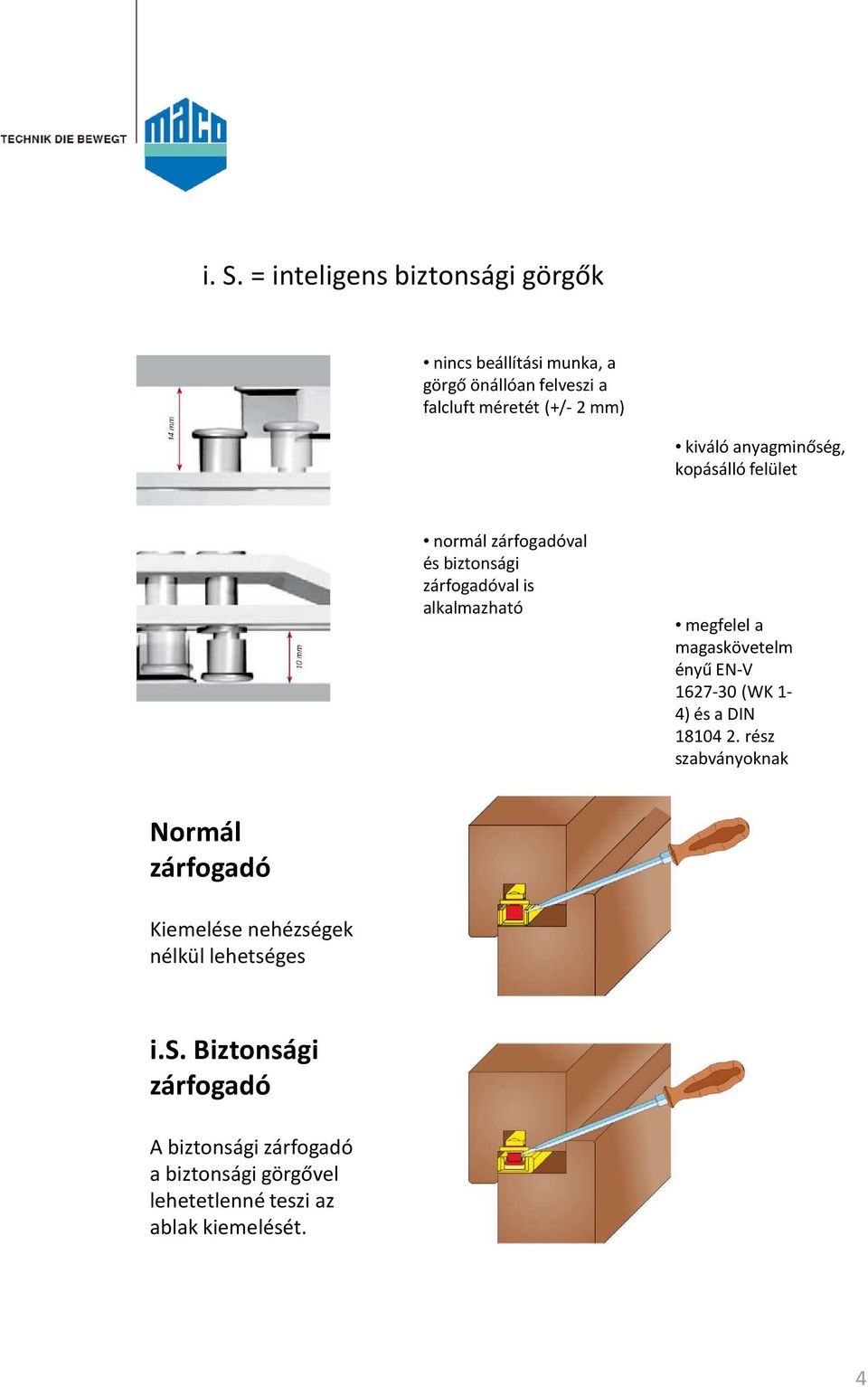

4 i. S. = inteligens biztonsági görgők nincs beállítási munka, a görgő önállóan felveszi a falcluft méretét (+/- 2 mm) kiváló anyagminőség, kopásálló felület normál zárfogadóval és biztonsági zárfogadóval is alkalmazható megfelel a magaskövetelm ényűen-v (WK 1-4) és a DIN rész szabványoknak Normál zárfogadó Kiemelése nehézségek nélkül lehetséges i.s. Biztonsági zárfogadó A biztonsági zárfogadó a biztonsági görgővel lehetetlenné teszi az ablak kiemelését. 4

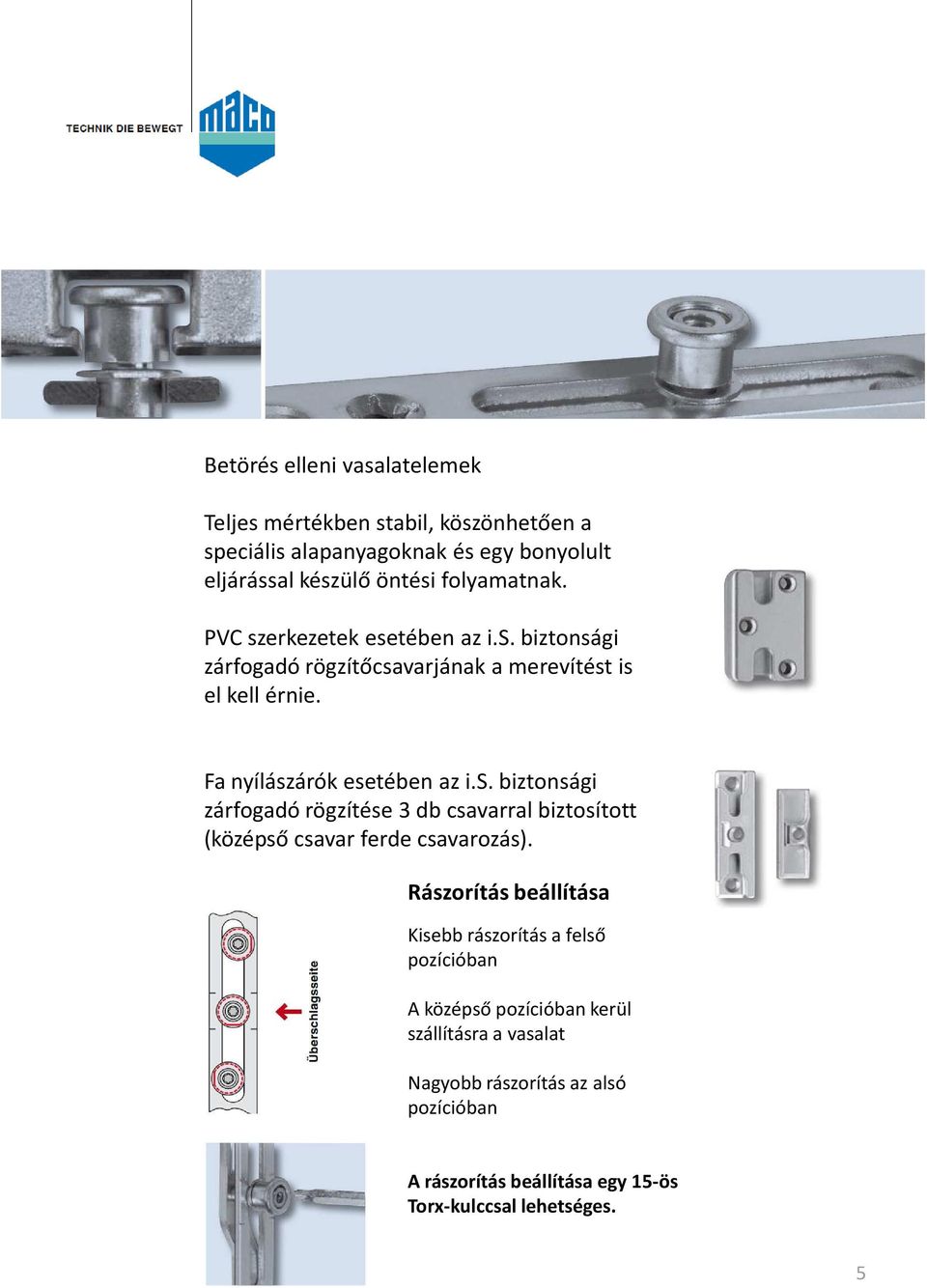

5 Betörés elleni vasalatelemek Teljes mértékben stabil, köszönhetően a speciális alapanyagoknak és egy bonyolult eljárással készülő öntési folyamatnak. PVC szerkezetek esetében az i.s. biztonsági zárfogadó rögzítőcsavarjánaka merevítést is el kell érnie. Fa nyílászárók esetében az i.s. biztonsági zárfogadó rögzítése 3 db csavarral biztosított (középső csavar ferde csavarozás). Rászorítás beállítása Kisebb rászorítás a felső pozícióban A középső pozícióban kerül szállításra a vasalat Nagyobb rászorítás az alsó pozícióban A rászorítás beállítása egy 15-ös Torx-kulccsal lehetséges. 5

6 Biztonság a kilincsben Gombos és zárható kilincs A zárható kilincsek minden ablaknál növelik a biztonságot MACO kilincsek háromfajta kivitelben és különböző színekben kaphatók A kilincsek az alábbiak ellen védenek Normál Gombos Kilincses Szárny kielemés nem nem nem Vasalat eltolás nem igen igen Bukóállású ablak kinyitása nem igen igen Üvegbetörés, nyitás a kilincs működtetésével nem nem igen Tokon keresztül a stift megfúrása nem igen igen Tok átfúrása, kilincs elmozdítása eszközzel nem igen igen Kiegészítő komfort a kilincsekben Gyerekvédelem nem igen igen Automatikus reteszelés nem igen nem A szárny kiemelése nem akadályozható meg Komfort-többletfunkció pl. gyerekszoba esetében 6

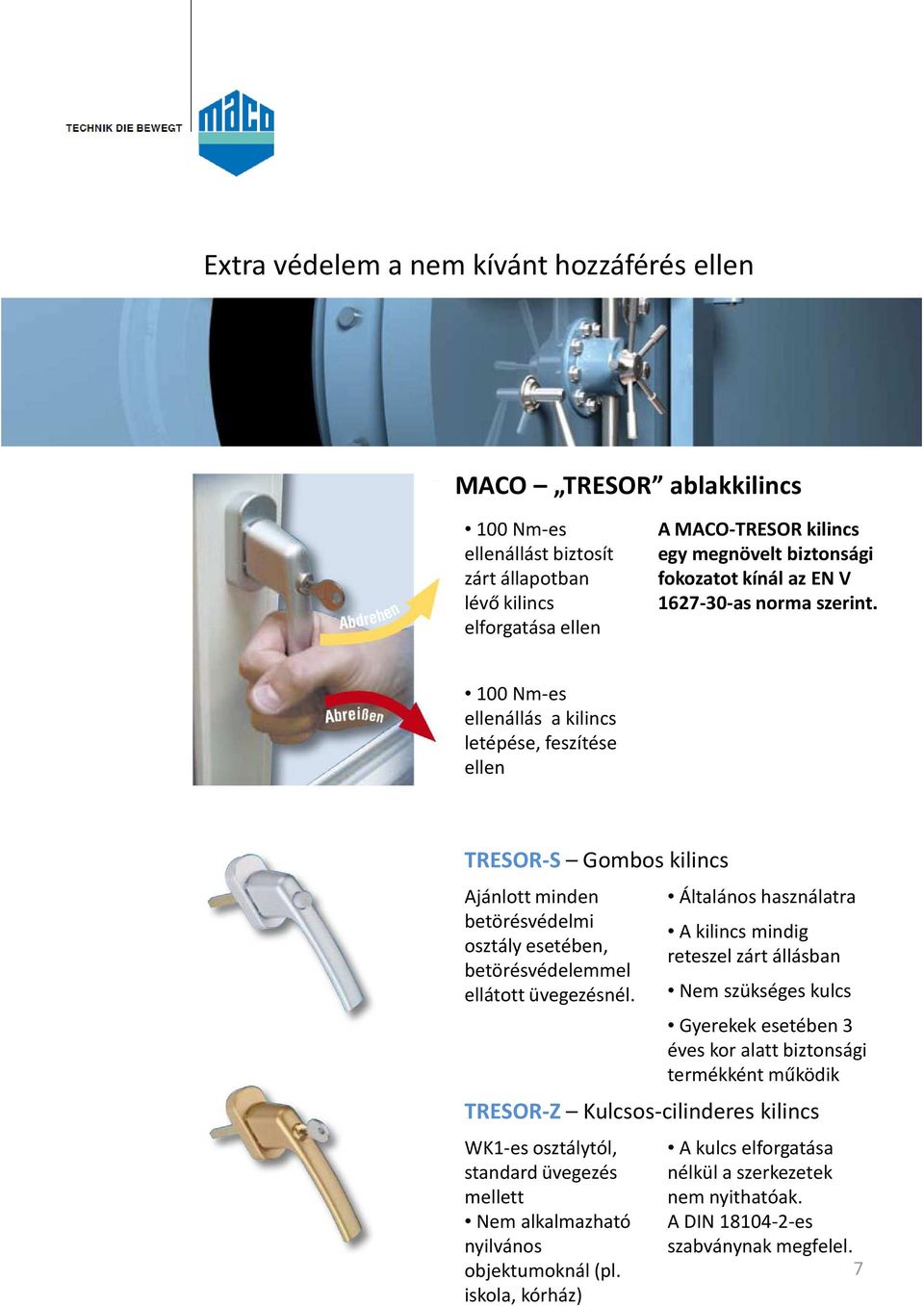

7 Extra védelem a nem kívánt hozzáférés ellen MACO TRESOR ablakkilincs 100 Nm-es ellenállást biztosít zárt állapotban lévő kilincs elforgatása ellen A MACO-TRESOR kilincs egy megnövelt biztonsági fokozatot kínál az EN V as norma szerint. 100 Nm-es ellenállás a kilincs letépése, feszítése ellen TRESOR-S Gombos kilincs Ajánlott minden betörésvédelmi osztály esetében, betörésvédelemmel ellátott üvegezésnél. Általános használatra A kilincs mindig reteszel zárt állásban Nem szükséges kulcs Gyerekek esetében 3 éves kor alatt biztonsági termékként működik TRESOR-Z Kulcsos-cilinderes kilincs WK1-es osztálytól, standard üvegezés mellett Nem alkalmazható nyilvános objektumoknál (pl. iskola, kórház) A kulcs elforgatása nélkül a szerkezetek nem nyithatóak. A DIN es szabványnak megfelel. 7

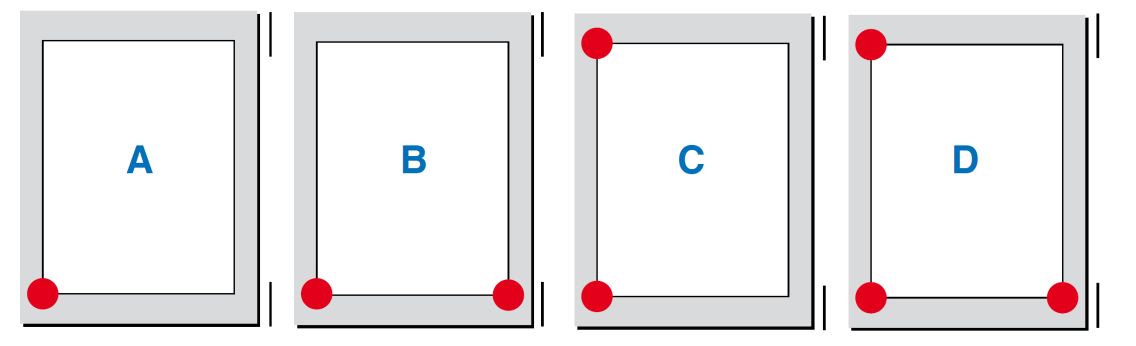

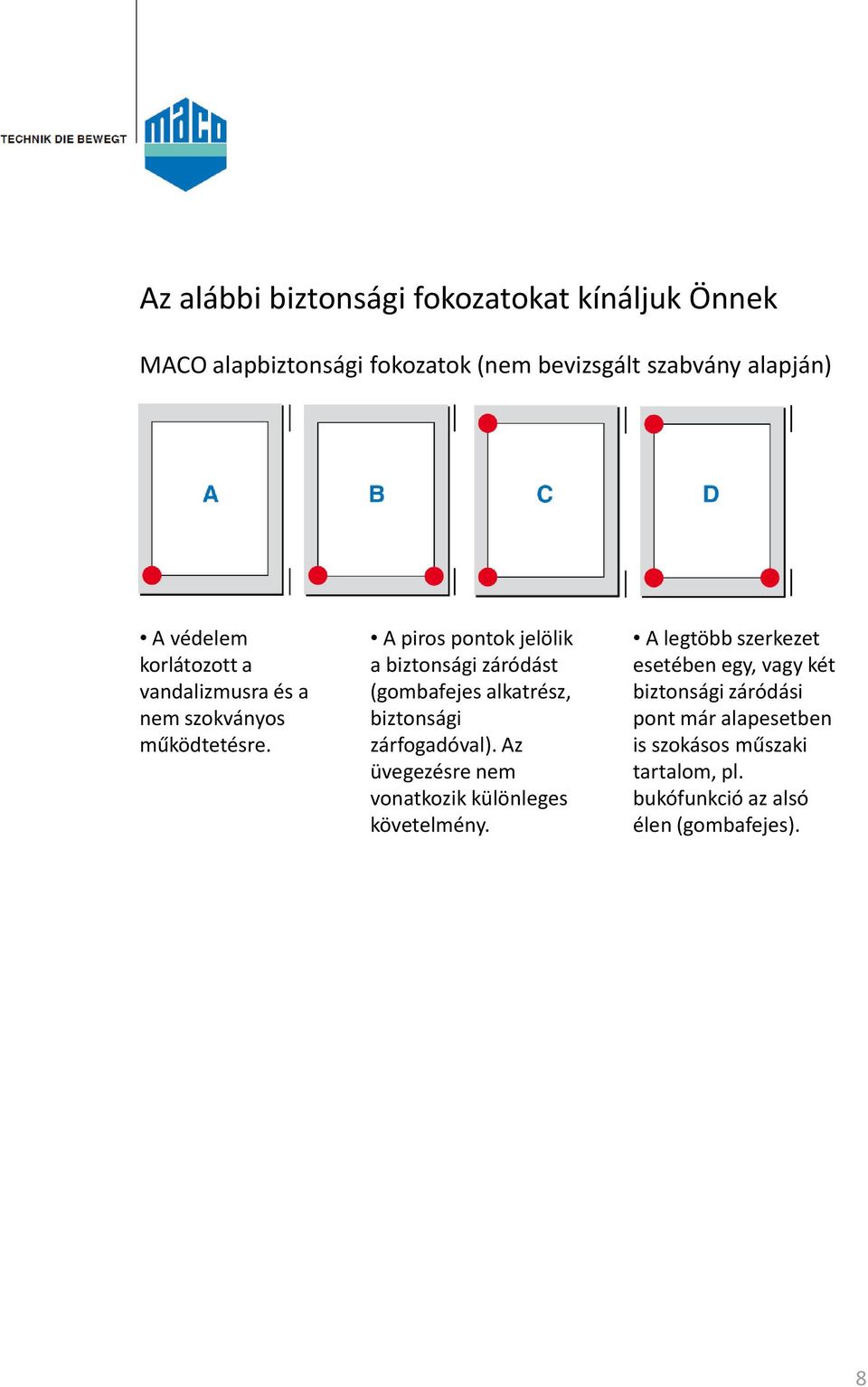

8 Az alábbi biztonsági fokozatokat kínáljuk Önnek MACO alapbiztonsági fokozatok (nem bevizsgált szabvány alapján) A védelem korlátozott a vandalizmusra és a nem szokványos működtetésre. A piros pontok jelölik a biztonsági záródást (gombafejes alkatrész, biztonsági zárfogadóval). Az üvegezésre nem vonatkozik különleges követelmény. A legtöbb szerkezet esetében egy, vagy két biztonsági záródási pont már alapesetben is szokásos műszaki tartalom, pl. bukófunkció az alsó élen (gombafejes). 8

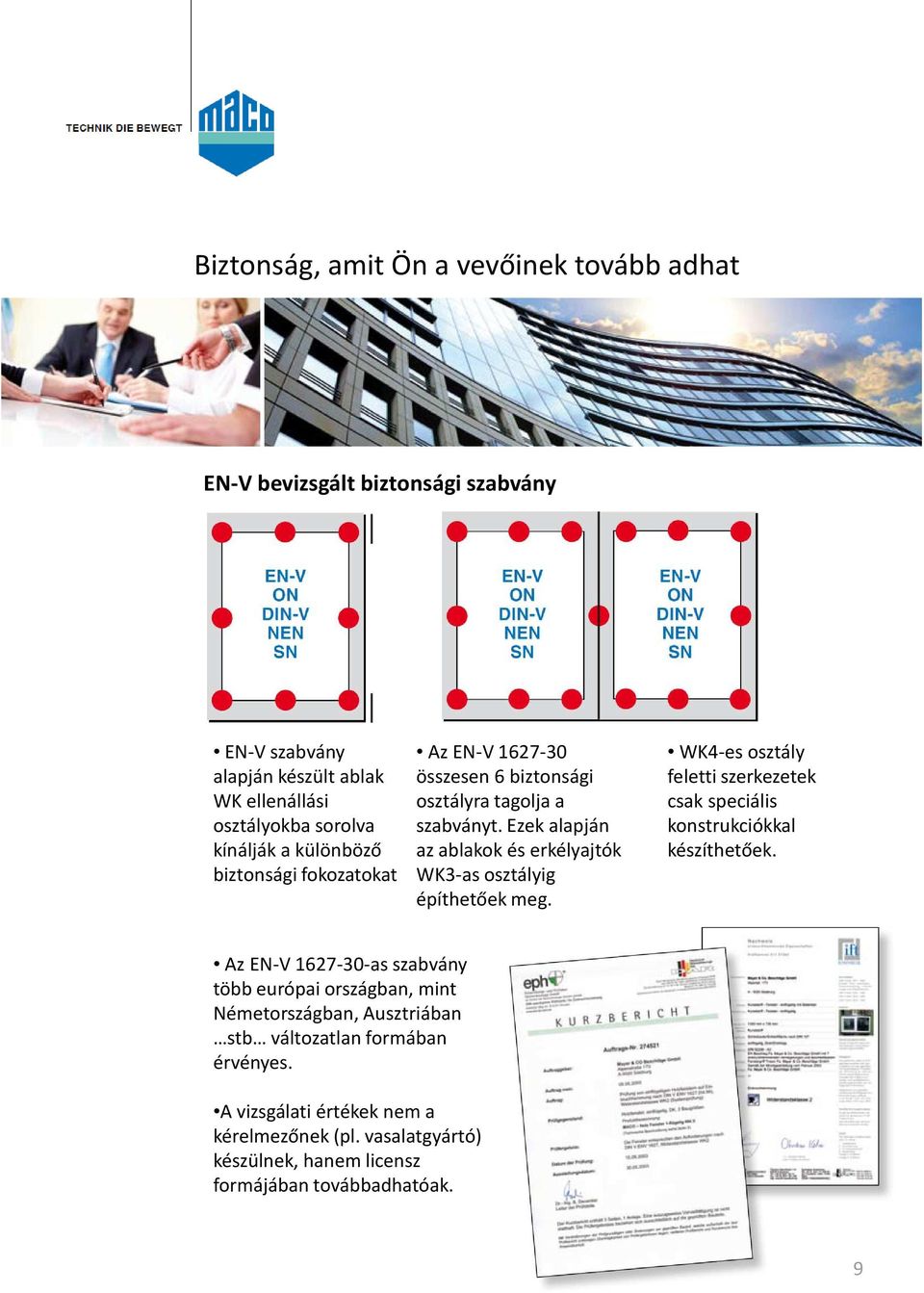

9 Biztonság, amit Ön a vevőinek tovább adhat EN-V bevizsgált biztonsági szabvány EN-V szabvány alapján készült ablak WK ellenállási osztályokba sorolva kínálják a különböző biztonsági fokozatokat Az EN-V összesen 6 biztonsági osztályra tagolja a szabványt. Ezek alapján az ablakok és erkélyajtók WK3-as osztályig építhetőek meg. WK4-es osztály feletti szerkezetek csak speciális konstrukciókkal készíthetőek. Az EN-V as szabvány több európai országban, mint Németországban, Ausztriában stb változatlan formában érvényes. A vizsgálati értékek nem a kérelmezőnek (pl. vasalatgyártó) készülnek, hanem licensz formájában továbbadhatóak. 9

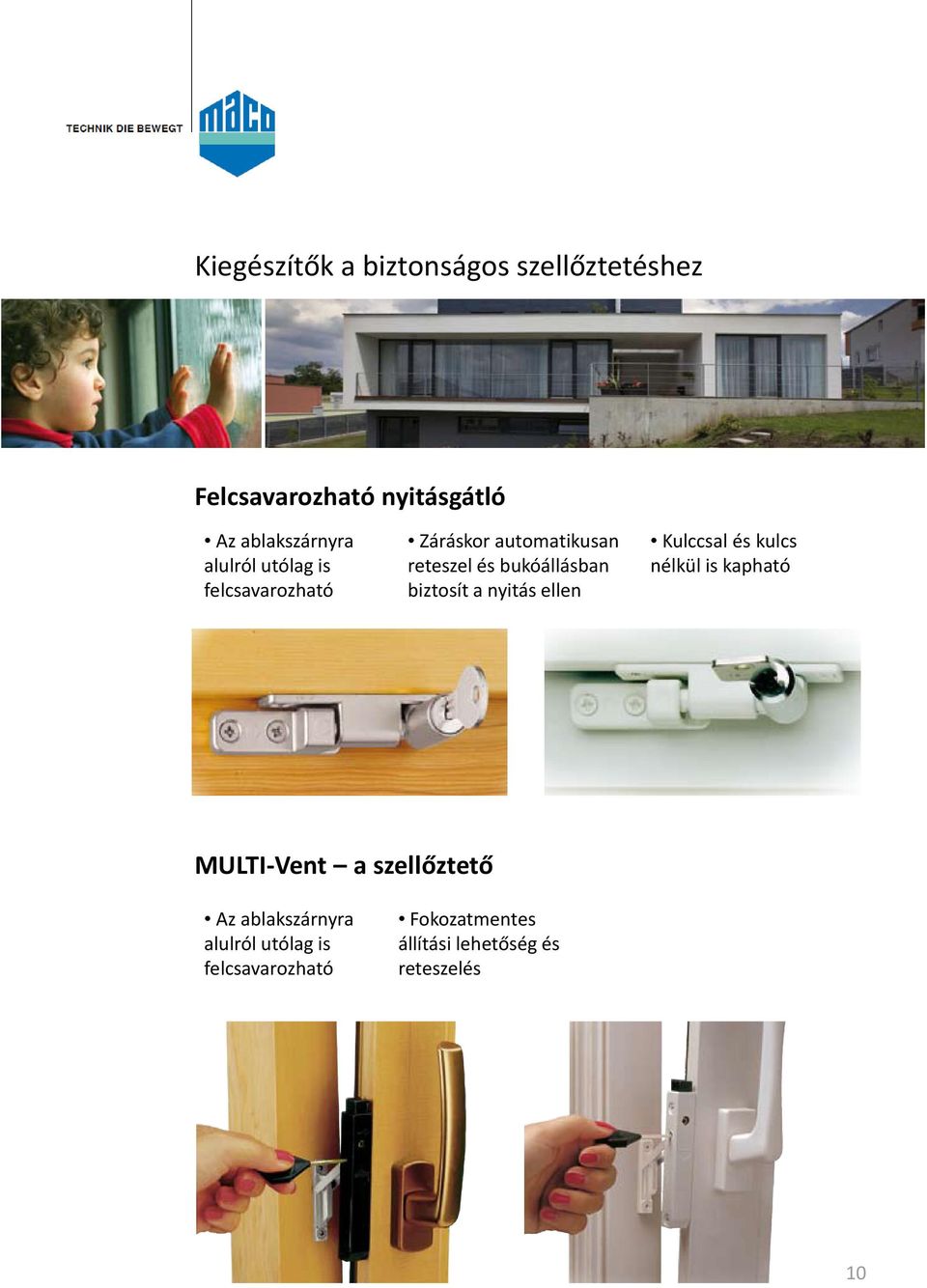

10 Kiegészítők a biztonságos szellőztetéshez Felcsavarozható nyitásgátló Az ablakszárnyra alulról utólag is felcsavarozható Záráskor automatikusan reteszel és bukóállásban biztosít a nyitás ellen Kulccsal és kulcs nélkül is kapható MULTI-Vent a szellőztető Az ablakszárnyra alulról utólag is felcsavarozható Fokozatmentes állítási lehetőség és reteszelés 10

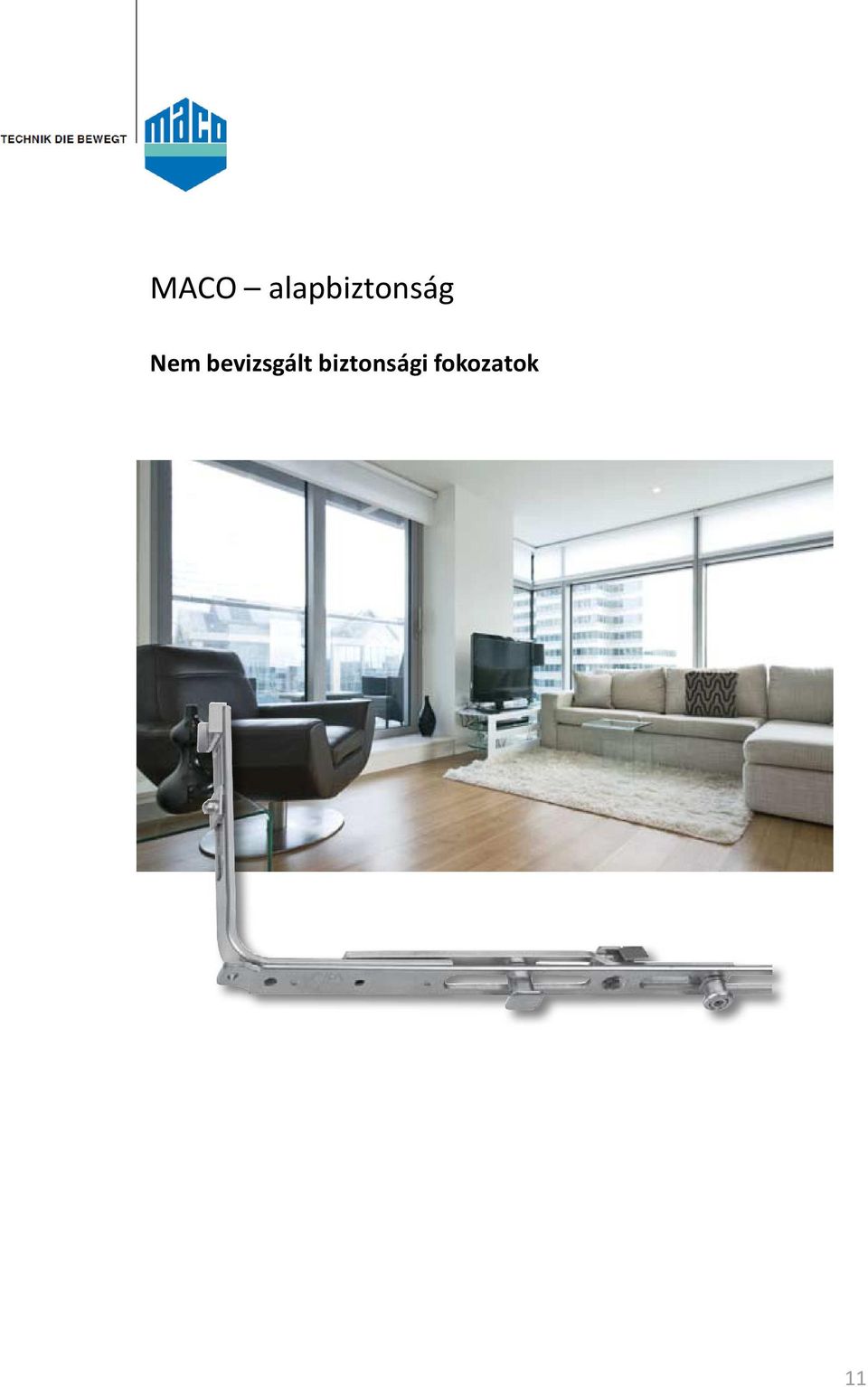

11 MACO alapbiztonság Nem bevizsgált biztonsági fokozatok 11

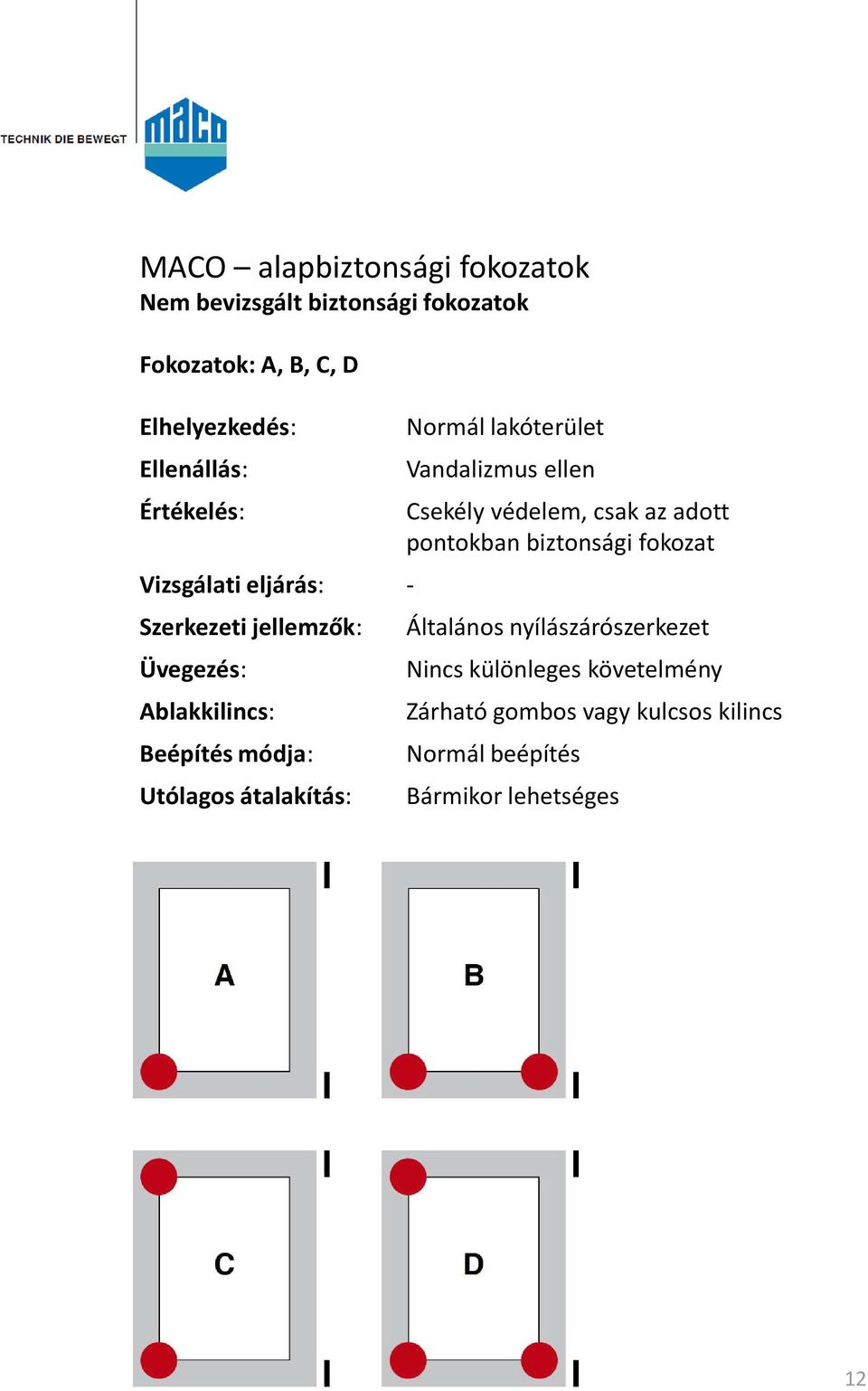

12 MACO alapbiztonsági fokozatok Nem bevizsgált biztonsági fokozatok Fokozatok: A, B, C, D Elhelyezkedés: Ellenállás: Értékelés: Vizsgálati eljárás: - Szerkezeti jellemzők: Üvegezés: Ablakkilincs: Beépítés módja: Utólagos átalakítás: Normál lakóterület Vandalizmus ellen Csekély védelem, csak az adott pontokban biztonsági fokozat Általános nyílászárószerkezet Nincs különleges követelmény Zárható gombos vagy kulcsos kilincs Normál beépítés Bármikor lehetséges 12

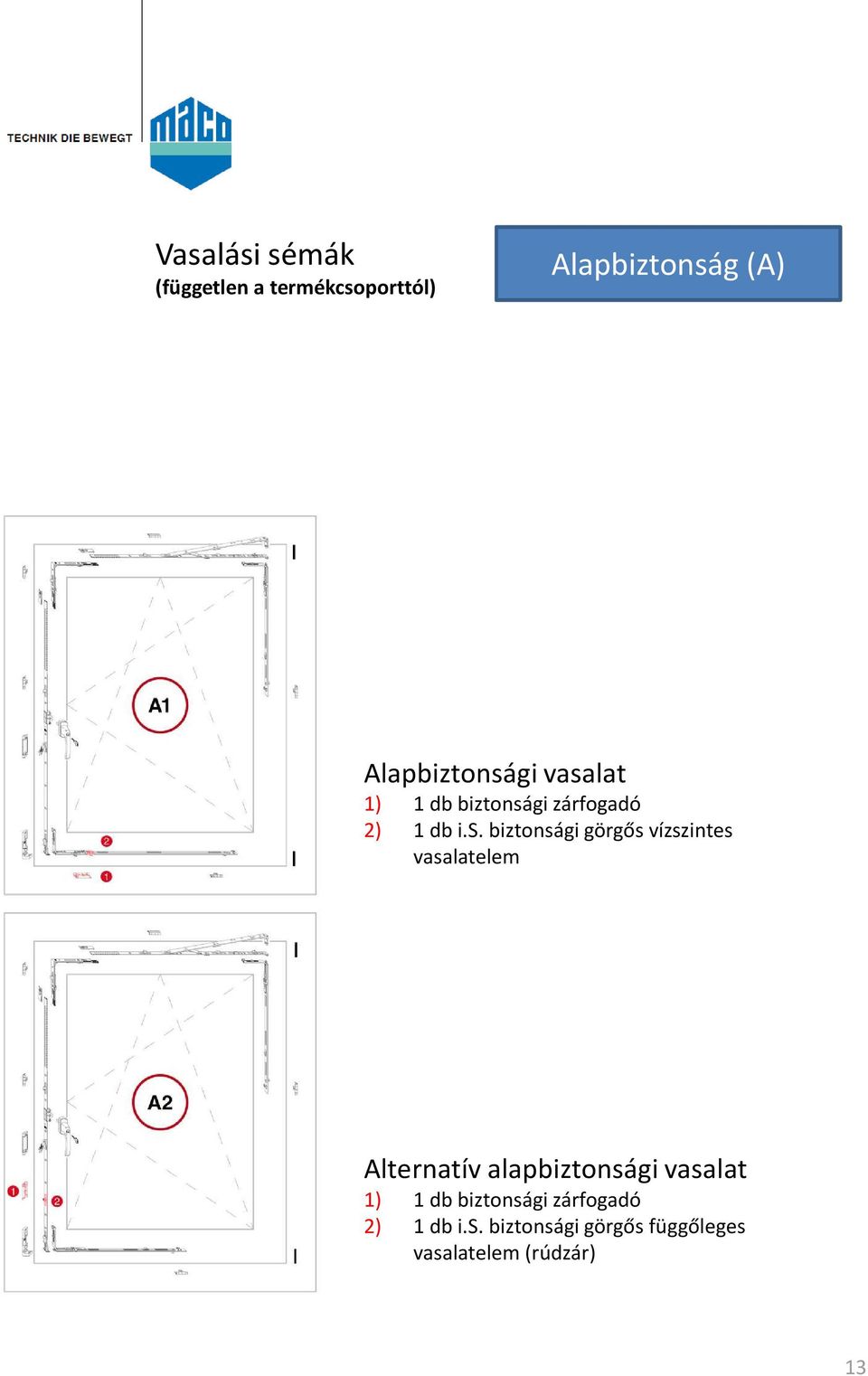

13 Vasalási sémák (független a termékcsoporttól) Alapbiztonság (A) Alapbiztonsági vasalat 1) 1 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem Alternatív alapbiztonsági vasalat 1) 1 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős függőleges vasalatelem(rúdzár) 13

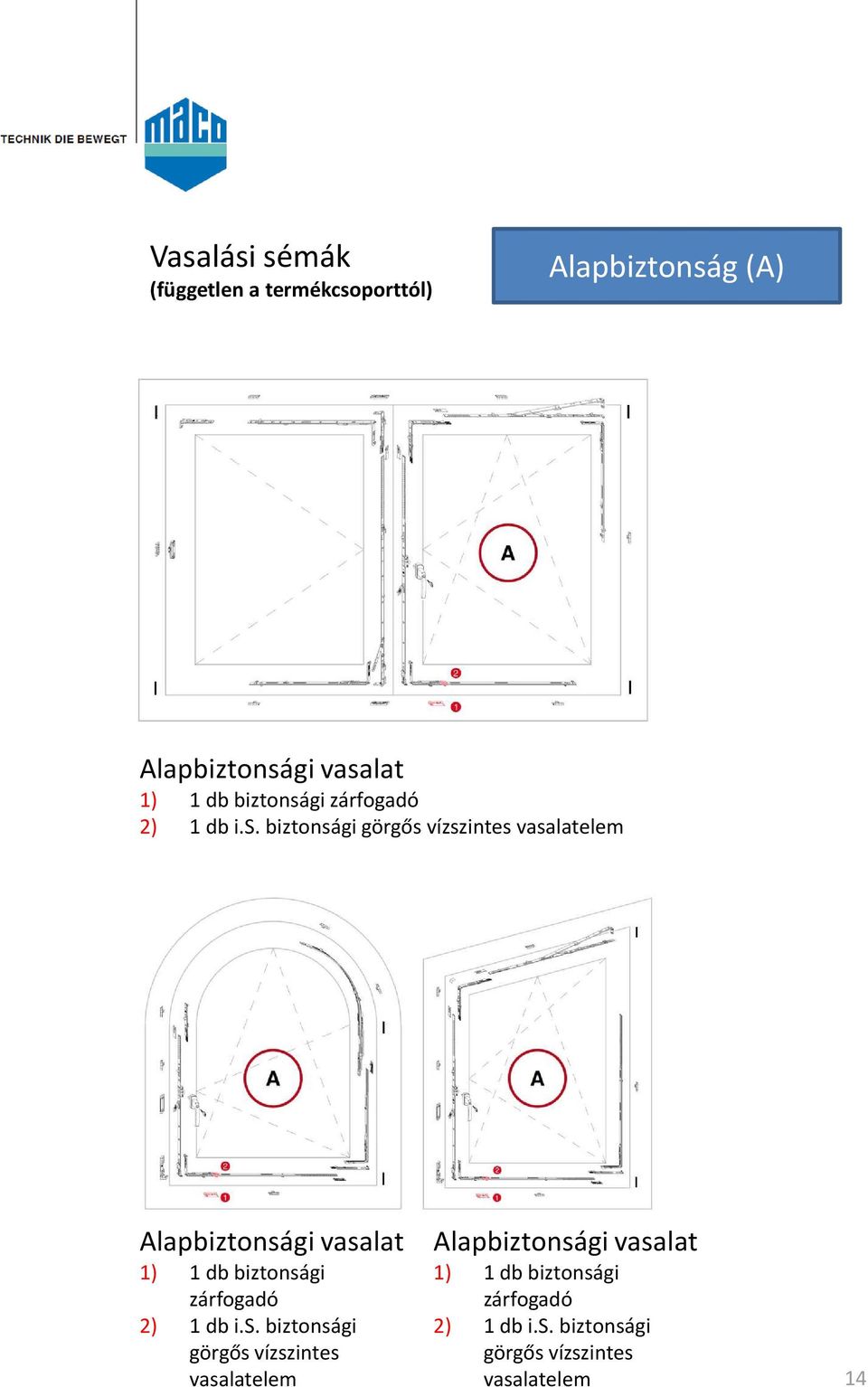

14 Vasalási sémák (független a termékcsoporttól) Alapbiztonság (A) Alapbiztonsági vasalat 1) 1 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem Alapbiztonsági vasalat 1) 1 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem Alapbiztonsági vasalat 1) 1 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 14

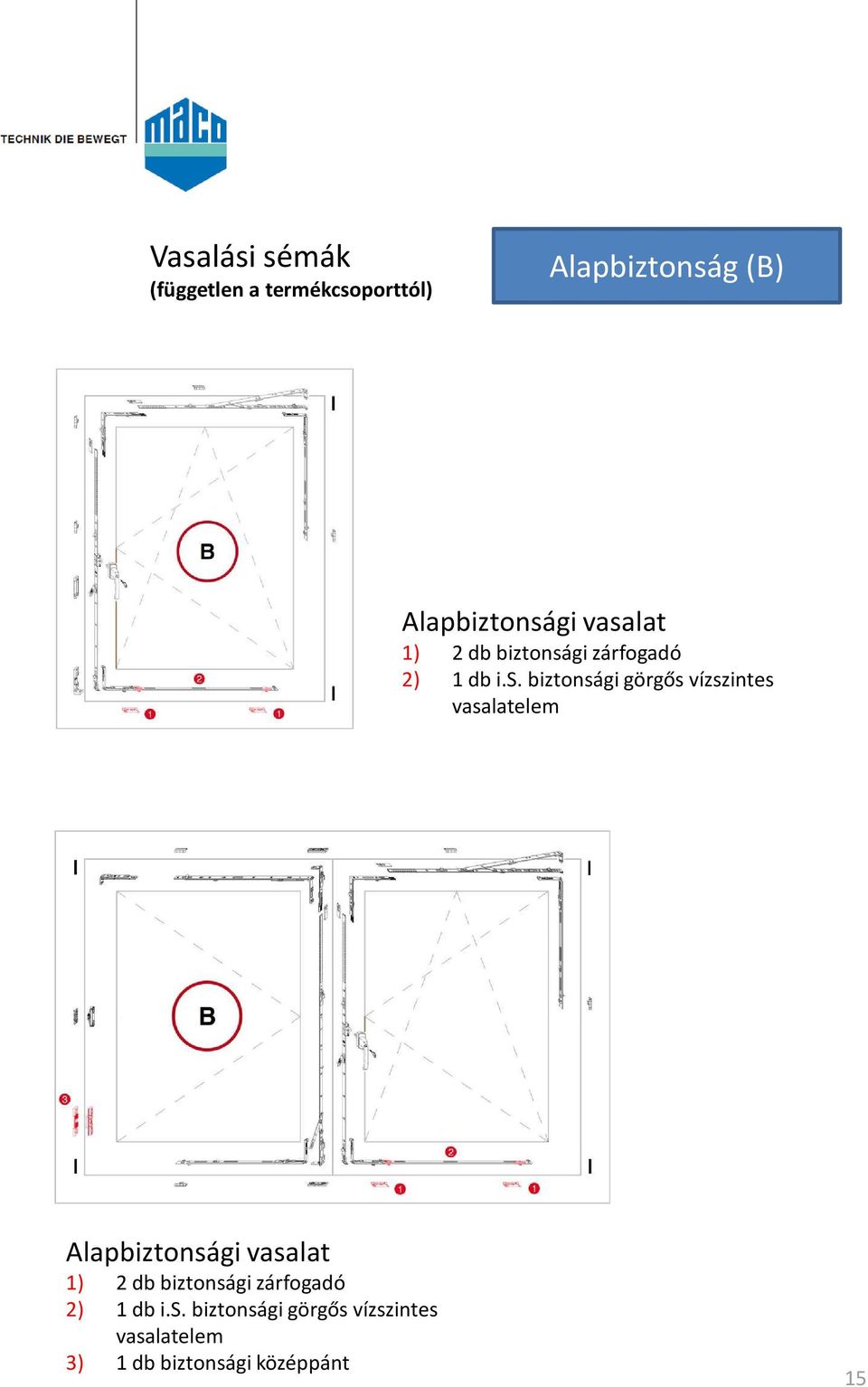

15 Vasalási sémák (független a termékcsoporttól) Alapbiztonság (B) Alapbiztonsági vasalat 1) 2 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem Alapbiztonsági vasalat 1) 2 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 3) 1 db biztonsági középpánt 15

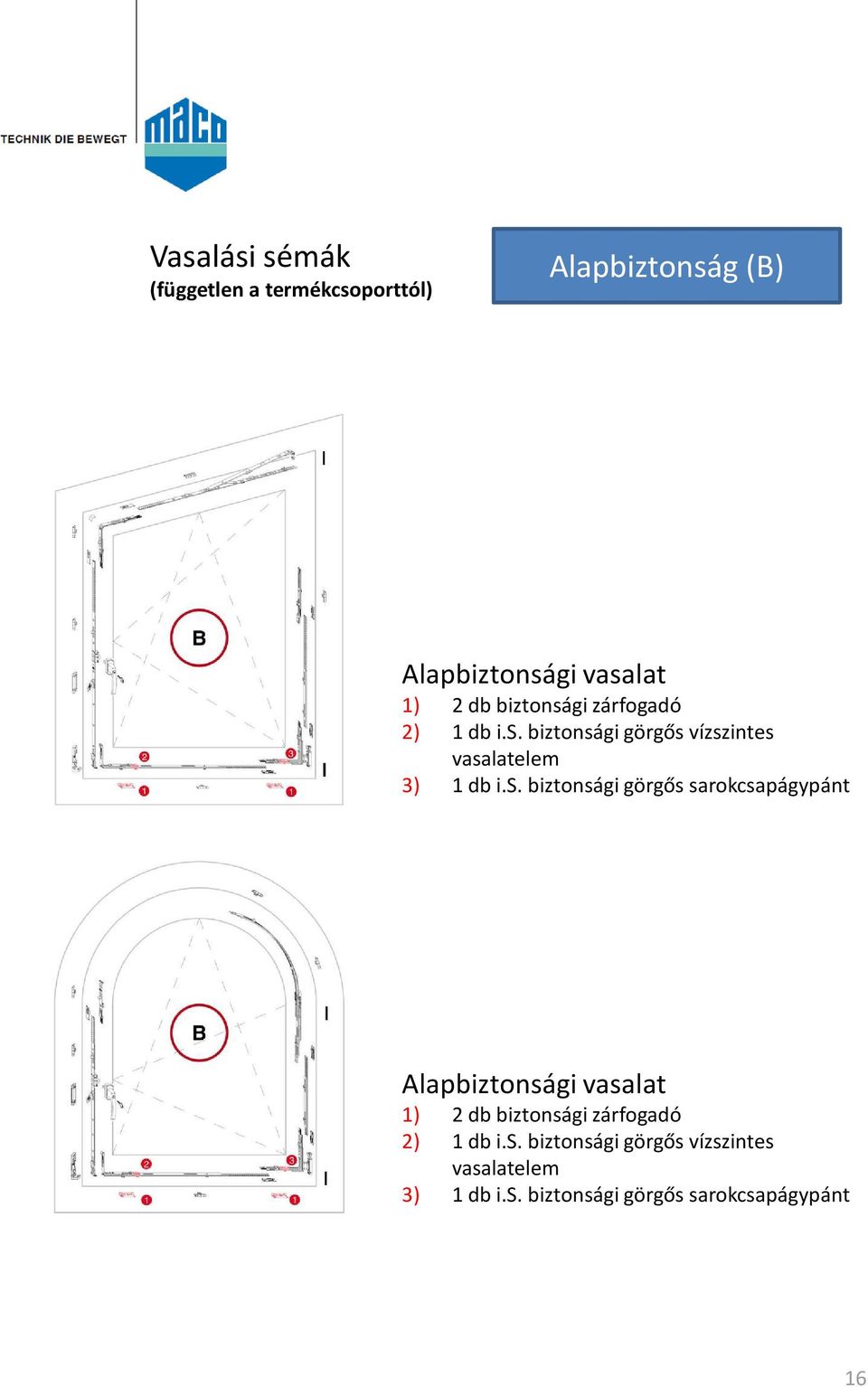

16 Vasalási sémák (független a termékcsoporttól) Alapbiztonság (B) Alapbiztonsági vasalat 1) 2 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 3) 1 db i.s. biztonsági görgős sarokcsapágypánt Alapbiztonsági vasalat 1) 2 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 3) 1 db i.s. biztonsági görgős sarokcsapágypánt 16

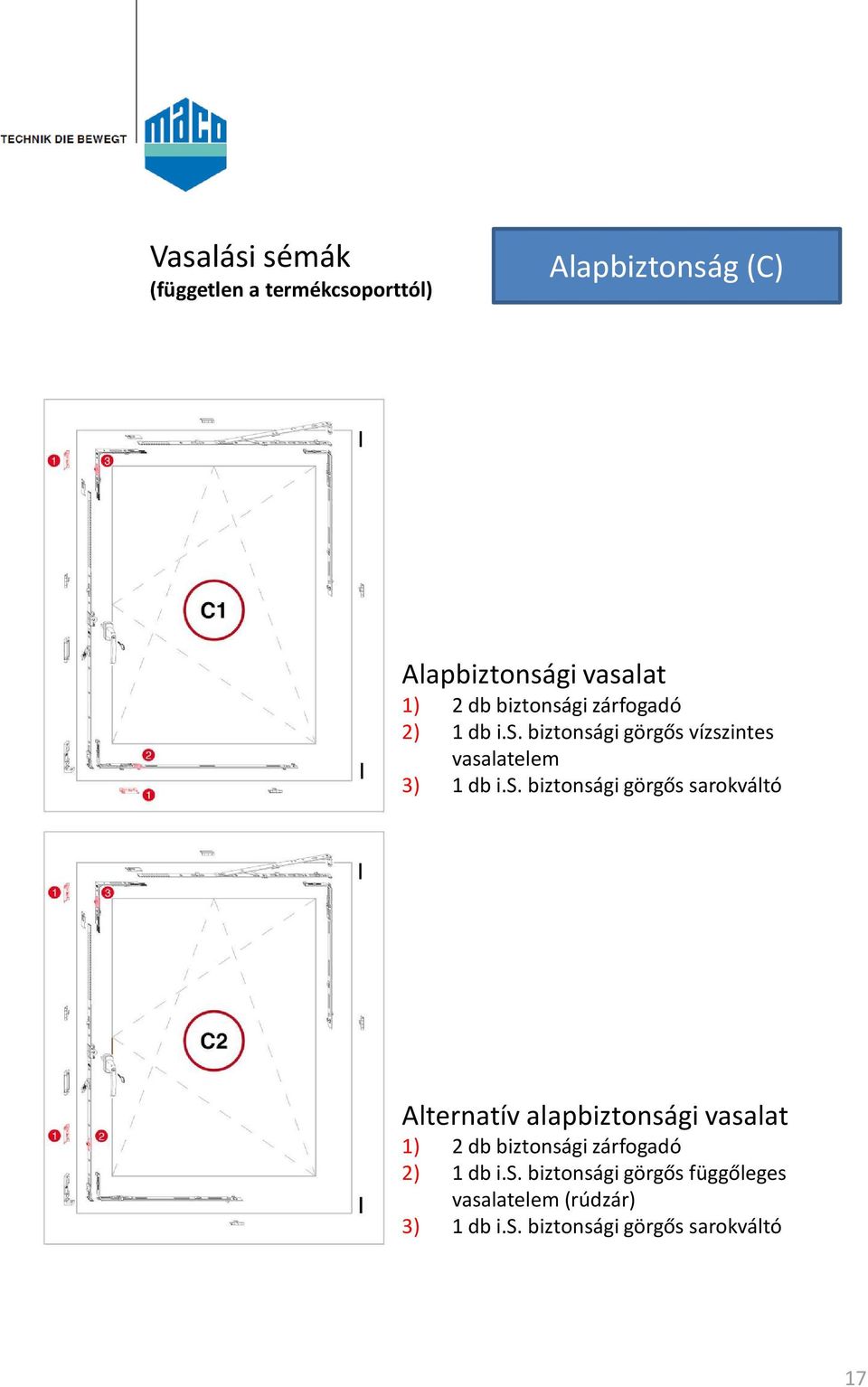

17 Vasalási sémák (független a termékcsoporttól) Alapbiztonság (C) Alapbiztonsági vasalat 1) 2 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 3) 1 db i.s. biztonsági görgős sarokváltó Alternatív alapbiztonsági vasalat 1) 2 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős függőleges vasalatelem(rúdzár) 3) 1 db i.s. biztonsági görgős sarokváltó 17

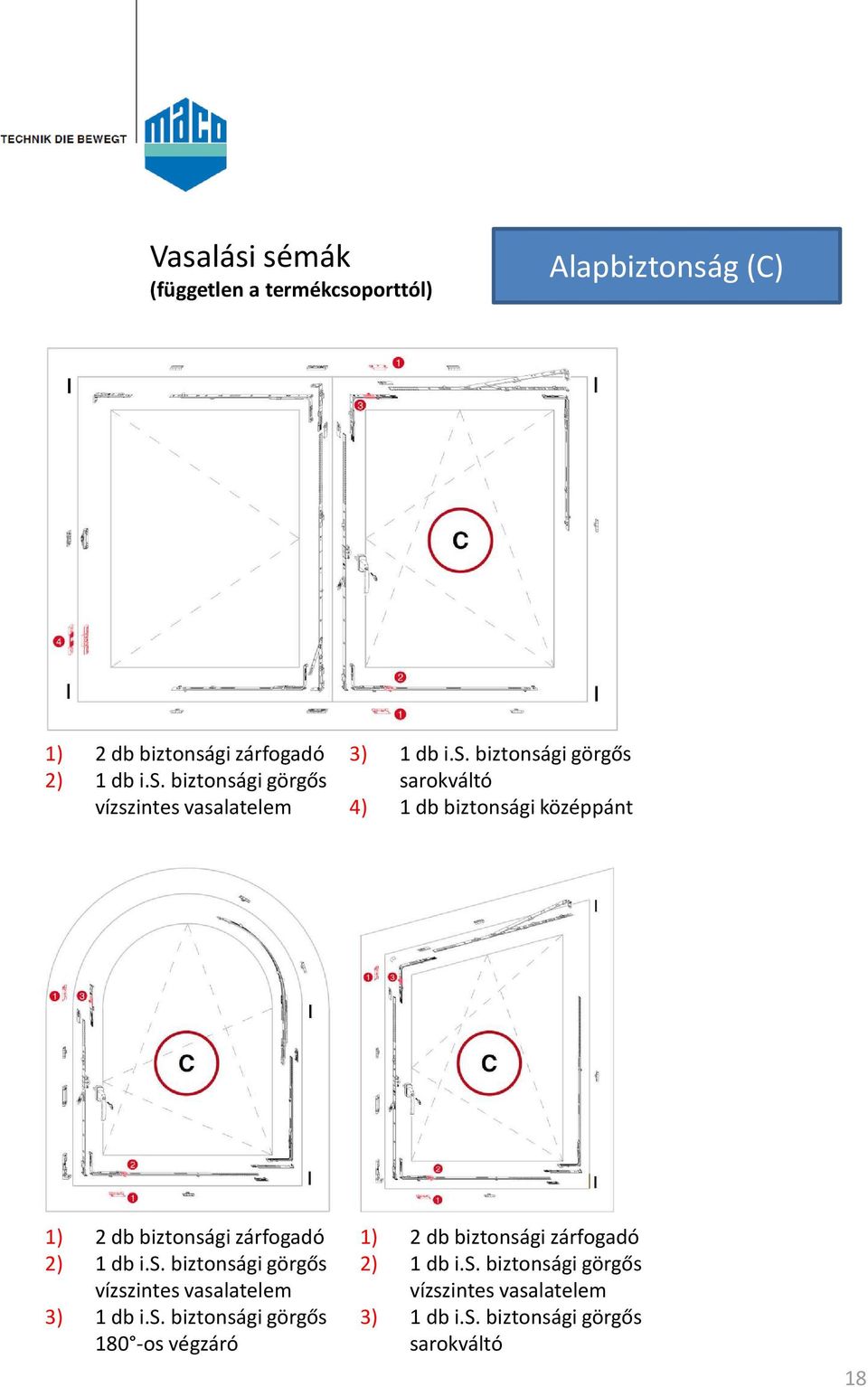

18 Vasalási sémák (független a termékcsoporttól) Alapbiztonság (C) 1) 2 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 3) 1 db i.s. biztonsági görgős sarokváltó 4) 1 db biztonsági középpánt 1) 2 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 3) 1 db i.s. biztonsági görgős 180 -os végzáró 1) 2 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 3) 1 db i.s. biztonsági görgős sarokváltó 18

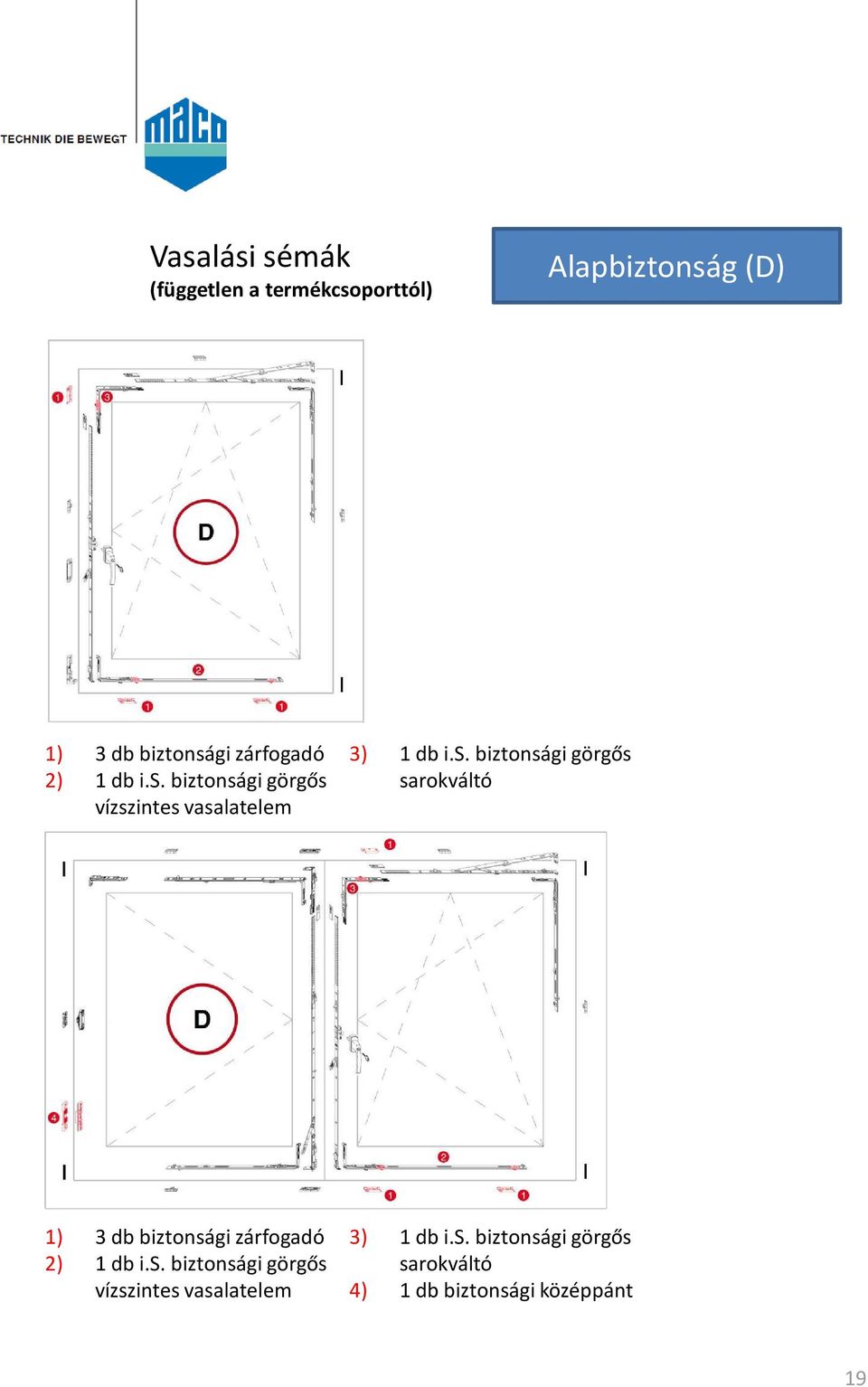

19 Vasalási sémák (független a termékcsoporttól) Alapbiztonság (D) 1) 3 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 3) 1 db i.s. biztonsági görgős sarokváltó 1) 3 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 3) 1 db i.s. biztonsági görgős sarokváltó 4) 1 db biztonsági középpánt 19

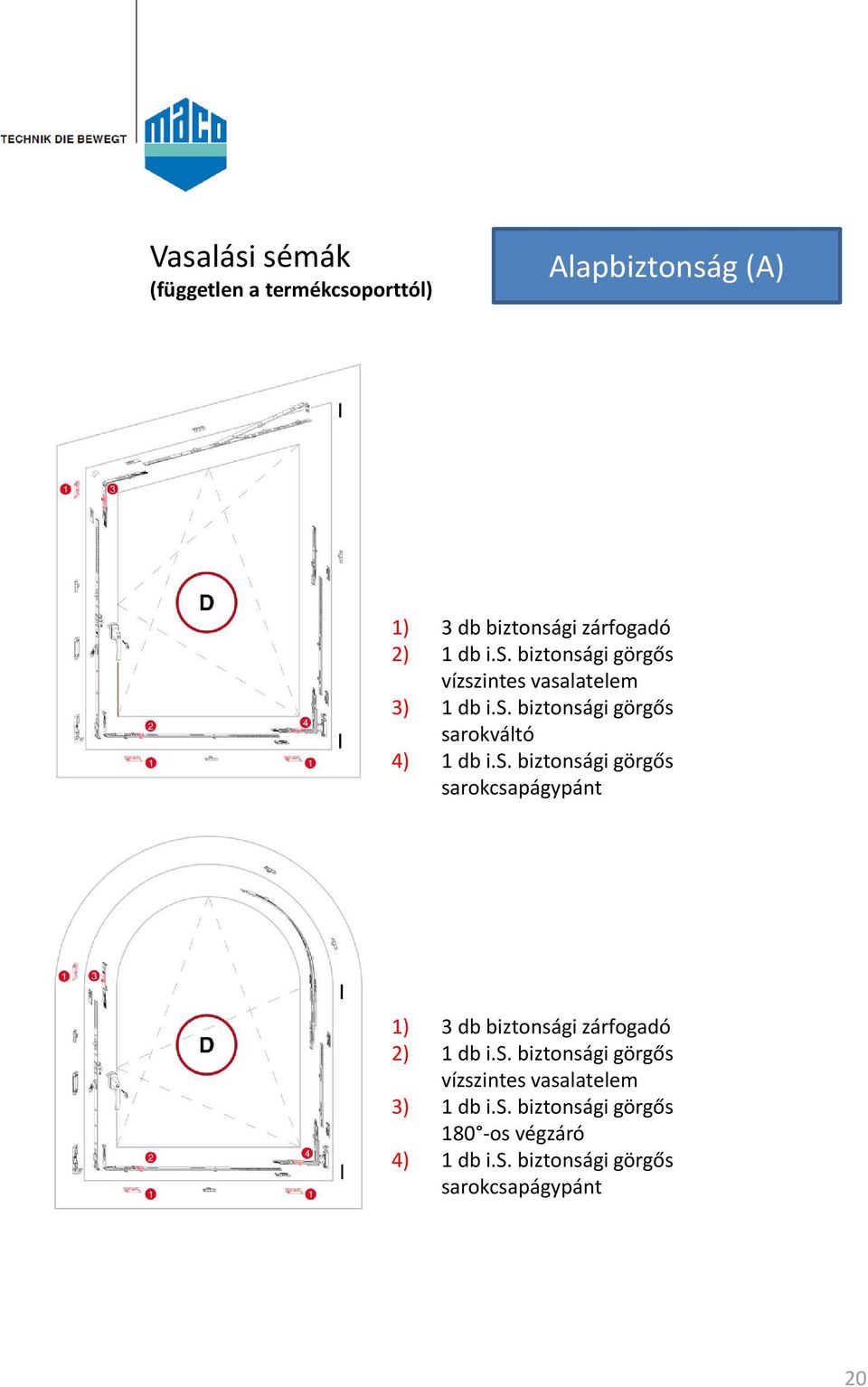

20 Vasalási sémák (független a termékcsoporttól) Alapbiztonság (A) 1) 3 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 3) 1 db i.s. biztonsági görgős sarokváltó 4) 1 db i.s. biztonsági görgős sarokcsapágypánt 1) 3 db biztonsági zárfogadó 2) 1 db i.s. biztonsági görgős vízszintes vasalatelem 3) 1 db i.s. biztonsági görgős 180 -os végzáró 4) 1 db i.s. biztonsági görgős sarokcsapágypánt 20

21 EN-V Európai biztonsági szabvány Nemzetközi szabványok Magyarország MSZ EN-V Németország EN-V Ausztria ÖNORM B S Svájc SN EN-V Hollandia NEN

22 Szerszámok Kézi betörési kísérlet Szerszámok A WK2 Szerszámok B WK3 (kiegészítésként az A jelöléshez) Alapszerszámok WK 1-6 Minden bemutatott szerszám normál használata esetén. 22

23 EN-V Európai biztonsági szabvány A szabvány szerint gyártott ablakok megnövelt védelemmel rendelkeznek betörésvédelem szempontjából, a vizsgálat feltételez egy tapasztalt betörőt, aki az egyszerű szerszámoktól kezdve a speciális szerszámokat használja. Az ablakgyártónak a szabvány szerinti műszaki előírásokat alkalmaznia kell és egy jóváhagyott minősítő intézetben vizsgálatra kell bocsátania. Bizonyos területeken ez úgy is lehetséges, hogy a beszállítók műszaki előírásainak megfelelően (vasalat, profil ) ún. külsős vizsgálati módszerrel is használható. A szabvány tagolja a különböző követelményi szinteket a WK 1 és WK 6 osztályok között.. Nyílászárókra vonatkozó követelmények WK 1-3-ig lehetségesek, e feletti WK osztály esetében speciális kialakítások szükségesek. Ajánlott alkalmazás különösen nagy rizikóval rendelkező lakóegységeknél és üzleteknél. WK 1-es ellenállási osztály Elhelyezkedés: Elkövető: Ellenállás: Értékelés: Vizsgálati eljárás: Alkalmazás: Üvegezés: Ablakkilincs: Vasalat: Beépítés módja: Utólagos átalakítás: Könnyen elérhető szerkezetek, pl. földszint Alkalmi betörő Testi erő alkalmazása, szerszám nélkül Megfelelően jó védelem, minden sarokrész biztosított Statikus vizsgálat (cilinder nyomása), dinamikus vizsgálat (30 kg-os homokzsákkal). Utóbbinál ragasztott biztonsági üvegezés. Manuális vizsgálat nincsen! A pontos falcluftraés megfelelő hegesztési hőmérsékletre ügyelni kell. Nincs különleges követelmény Zárható gombos vagy kulcsos kilincs (TRESOR) Gombos kilincs csak biztonsági üvegezés mellett alkalmazható. Megfúrásgátlóvasalat, minden sarokpontnál biztonsági vasalat. Vizsgálati értékek szerint Lehetséges, a vizsgálati értékek betartása mellett 23

24 WK2-es ellenállási osztály Elhelyezkedés: Elkövető: Ellenállás: Értékelés: Vizsgálati eljárás: Szerkezeti jellemző: Alkalmazás: Üvegezés: Ablakkilincs: Vasalat: Beépítés módja: Magas rizikóval rendelkező szerkezeteknél Gyakorlott betörő szerszám alkalmazásával Egyszerű szerszámok ellen, pl. csavarhúzó, ék Megfelelően jó védelem, az összes támadási pont védelemmel ellátva Statikus vizsgálat (cilinder nyomása), dinamikus vizsgálat (homokzsákkal). Manuális vizsgálat (szerszám alkalmazásával) sebezhetőségi vizsgálat. A teszt időtartama 3 perc. Standard ablak és erkélyajtó A pontos falcluftraés megfelelő hegesztési hőmérsékletre ügyelni kell. EN 356 P4A (=A3) szabvány alapján (érdeklődjön minősített beszállítójánál) Zárható gombos vagy kulcsos kilincs (TRESOR) Lásd a vasalatbeszállítótermékeit (külön jelöléssel ellátott termékek) A megfelelő falszerkezet szerinti részletes utasítások figyelembevételével. Csavarozásra és réskitöltésre előírások vonatkoznak és ezeket be kell tartani. 24

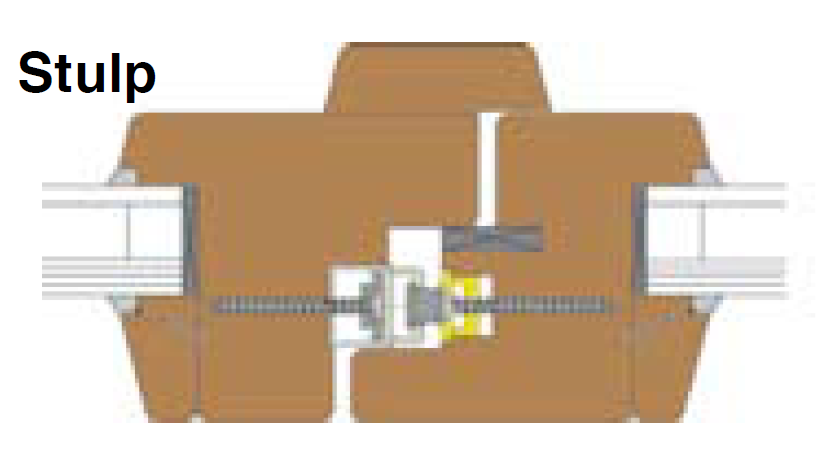

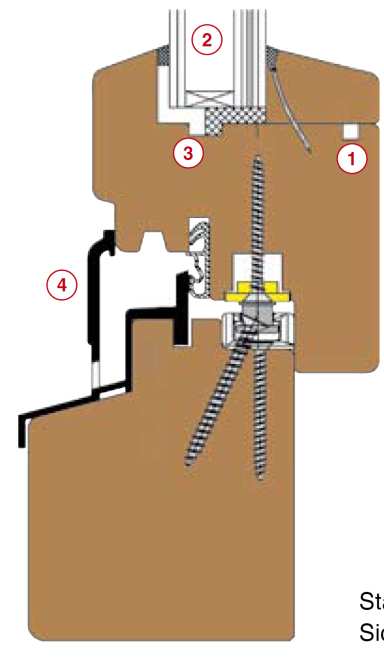

25 WK 2-es ellenállási osztály (PVC profil) 1) 12 mm-es pontos falcluft 1a)Üvegezést követően az üveglécet le kell csavarozni a merevítésbe 1b) Az üveget a szárnyfalcba beragasztani (speciális polimer ragasztóanyaggal). Fontos: Az üvegtábla körkörös beragasztásánál a ragasztóanyag teherbírására, felhasználását korlátozó adatokra ügyelni kell. 1c) Az üveglécet a szárnyprofilba be kell ragasztani. 2) Üvegezés: P4A (A3) 3) A zárfogadókat a tokprofil esetében a merevítésbe kell csavarozni, a szárnyprofilnál, ha lehetséges merevítésbe, ha nem, akkor a PVC profilba kell csavarozni. WK 2-es ellenállási osztály (FA profil) Az épületasztalos szakmában használt minden fajtájú faprofilhoz alkalmas. A profilok anyagsűrűségének meg kell felelnie az ift-rosenheimiintézet VFF szerinti megjegyzéseknek. Lásd: 12 mm-es pontos falcluft 1) Üvegszorító lécet 2) Üvegezés: P4A (A3) 3) Az üveget a szárnnyal össze kell ragasztani. Fontos: Az üvegtábla körkörös beragasztásánál a ragasztóanyag teherbírására, felhasználását korlátozó adatokra ügyelni kell. 4) Vízvetőt szokásos módon szerelni. 25

26 Vasalási sémák (független a termékcsoporttól) Bevizsgált biztonsági osztály (WK2) EN-V ) 10 db biztonsági zárfogadó 2) i.s. alsó középzár 3) i.s. (2 db i.s.!!!) sarokváltó 4) i.s. hátsó középzár 5) i.s. rúdzár (bukócsapok nélküli kivitel) Megjegyzés: Kérjük a munka megkezdése előtt szereléstechnikai szempontok miatt érdeklődjön kapcsolattartójánál. 1) 14 db biztonsági zárfogadó 2) i.s. alsó középzár 3) i.s. (2 db i.s.!!!) sarokváltó 4) i.s. hátsó középzár 5) i.s. rúdzár (bukócsapok nélküli kivitel) 6) i.s. olló (2 db!!!) 7) Stulprúdzárbiztonsági fogadóval 8) Biztonsági zárfogadóval stulpszárnyra sarokváltó 26

27 Tokalátámasztás (rögzítéseknél) Távtartó ékek Üvegezőékek Biztonsági zárfogadók Normál zárfogadók A nyomtatási hibákért felelősséget nem vállalunk, azokért elnézésüket kérjük. Ez a katalógus a MACOTEC Kft. szellemi terméke, a katalógus nem teljes! A teljes MACO Multi-Matic 2012 katalógus letölthető a honlapról (Download/Kataloge menüpont alatt). Amennyiben termékeinkkel kapcsolatban kérdése merül fel, kérjük, forduljon kapcsolattartójához, vagy küldjön üzenetet az info@macotec.hu címre. 27
