7 LINDAB CADvent - a 21. század eszköze Üdvözöljük abból az alkalomból, hogy a CADvent tervezõ szoftvert választotta. Örömmel vettük érdeklõdését a CADvent tervezõ szoftver iránt, amely megkönnyíti és sokkal hatékonyabbá teszi mindennapi munkáját. Elõször röviden át szeretnénk tekinteni a CADvent létrejöttének a történetét, mivel így jobban megértheti, hogyan alakult olyanná ez a szoftver, amilyennek ma megismerhetjük. A CADvent elõdje a V-CAD 1992-ben jelent meg Björn Broberg munkája nyomán (Björn még ma is a CADvent felelõs fejlesztõje). Természetesnek tekinthetõ, hogy Björn elkezdett foglalkozni a V- CAD ötletével és a 3D-s tervezéssel, hiszen édesapja maga is szellõztetési berendezésekkel foglalkozó vállalkozó. Pontosan látta, milyen nagy szükség van olyan tervezési programra, amely magában foglalja a zaj- és nyomásveszteség számítást is, valamint a lehetõ legegyszerûbben összeállítja az alkotó elemek listáját az árajánlathoz és az anyagkiirásokhoz. Amikor márciusában a Teknikforum AB bemutatta a V-CAD szoftvert a fûtéstechnikával és szaniterrel foglalkozó Älvsjö- i kereskedelmi vásárban, rendkívül megnõtt a fûtéstechnikával és a szaniterrel foglalkozó szakértõk és szállítók körében az érdeklõdés a CAD tervezés iránt. A V-CAD szoftvert kifejlesztõ Teknikforum AB szoros együttmûködést folytatott a szellõztetés területén a Lindab AB társasággal annak érdekében, hogy a zaj- és nyomásveszteség számítással kapcsolatosan a lehetõ legjobb eredményeket érje el. A V-CAD programmal végzett számításokban a mért értékeket lehetett felhasználni képletek helyett. A számításokkal kapott eredmények számos esetben pontosan egybeestek a mérési eredményekkel. Az elsõ próbálkozásokkal általában nehéz azonnal tökéletes eredményt elérni. A felhasználóbarát kialakítással és a mûködõképességgel kapcsolatosan a Teknikforum, majd a Lindab IT Center által megszerzett tapasztalatok alapozták meg a CADvent, a DIMcomfort és a DIMsilencer jelenlegi verzióinak a sikerességét. A CADvent kialakításakor a termékfejlesztést általában jellemzõ alapelvek szerint jártak el: Könnyen megtanulható legyen a CADvent használata. Gyorsan elvégezhetõ legyen a tervezés a 3D-ben. Lehetséges legyen a megtervezet rendszer bõvítése. Gyorsan és könnyen elvégezhetõ legyen egy rendszer alapvetõ megváltoztatása. Kizárólag a CADvent használatával lehetséges legyen szellõzõ berendezés megtervezése. A CADvent-ben ugyanolyan tulajdonságokkal rendelkezzenek az elemek, mint a valóságban. A számítási adatoknak mért adatokon kell alapulniuk. A CADvent-ben megépített rendszer a valóságban is megépíthetõ legyen. A rendszerbe épülõ információk automatikusan változzanak az elemek megváltoztatásakor. A számítási eljárások és az adattáblák formájában megjelenõ korszerû feldolgozási technika teljes mértékben integrálódjon a CAD modellbe. A CADvent több lehetõséget kínál fel egy légtechnikai rendszer megtervezéséhez. A CAD-ben és a ventilációban való jártasság határozzák meg a tervezési eljárás kiválasztását. Ennek egyik igen jó példája a Comfort elemek kiválasztási lehetõsége. Ha Ön nem tudja biztosan, milyen készülék lenne a leginkább megfelelõ az adott helyiségben, akkor a kiválasztásban az önállóan is futó DIMcomfort segít Önnek. Ha a Comfort elemek kiválasztása nyilvánvaló, akkor inkább a ComfortExpress funkciót használja a CADvent- ben. 6

8 A CADvent megjelenése a képernyõn CADvent eszköztárak `ltalænos funkci Flyout a gomb jobb alsó sarkában a kis fekete nyíl jelzi, hogy flyout-ról van szó. Az egér bal gombjának a lenyomva tartásakor megjelenik a Flyout menü. Vigye az egérkurzort a kívánt funkcióra, majd a bal gomb elengedésekor aktiválódik a funkció. A bíbor CADvent gomb automatikusan kiválasztja a méretet. A sárga gomb esetében a párbeszédpanelbõl manuálisan lehet elemet a kiválasztani. Megjelen tøsi eszk ztærak Amikor a képernyõn éppen nem látható eszköztárakat akar megjeleníteni, akkor lépjen a legördülõ menüben a CADvent oszlop alatt a Toolbars (eszköztárak) sorba. A Safe eszköztár megjelenítése A kiválasztott eszköztár balra fent jelenik meg. 7

9 Safe - k r keresztmetszetß csatornæk Øs idomok Kör keresztmetszetû csatorna - a bíbor gomb automatikus - a sárga gomb manuális kiválasztás Könyökidom Szûkítõ Excentrikus szûkítõ T-idom Excentrikus T-idom Nyeregidom Excentrikus nyeregidom Beömlõnyílás X-idom X-idom, excentrikus Véglezáró Tisztítónyílás záró Csõkapcsoló Beállítószelep Kör keresztmetszetû hangcsillapító kör csatlakozással - manuális kiválasztás Négyszög keresztmetszetû hangcsillapító kör csatlakozással - manuális kiválasztás Ívelt hangcsillapító kör csatlakozással - manuális kiválasztás Isol 30 Isol 50 Az Isol 30 és az Isol 50 rendszer ugyanúgy mûködik, mint a Safe termékek rendszere. Az Isol csatornák közepén normál csõvezeték van, amit külsõ, 30 vagy 50 mm vastagságú szigetelõ réteg borít. A szigetelésre kívül spirálkorcolt csõvezeték kerül. A rajzon a csõvezeték külsõ méretei mutatkoznak, a termékkódot azonban csak a darabjegyzékekben vagy a CADvent tulajdonságokban lehet ellenõrizni. 8

10 NØgysz g keresztmetszetß csatornarendszer 90 fokos könyökidom. S-idom. Szûkítõ. Négyszög- kör átmeneti idom. Egyenes csatorna. Négyszög keresztmetszetû T-idom. Négyszög keresztmetszetû hangcsillapító. Négyszög keresztmetszetû beállítószelep. Leágazás a négyszög keresztmetszetû csatornából. Négyszög keresztmetszetû véglezárás. CsatlakoztatÆsi funkci A rajzolás folytatása egy adott elemtõl/ a model space(floating)-hez kapcsolódóan automatikus lapozás BE/KI. Elem csatlakoztatása a csatornához T-idommal - / nyeregidommal. Két elemvég összekapcsolása. A kör és a négyszög csatornák felosztása és az illesztõidomok beszúrása. Például egy elem ráépítése egy csatornavégre. Egy elemhez kapcsolódó elemek megjelenítése. Komponensek ComfortExpress - egy Comfort elem gyors kiválasztása. Beállítószelep manuális kiválasztása. Hangcsillapító manuális kiválasztása. DIMSilencer - a hangcsillapítási követelmények számítása egy adott pontban. DIMComfort - Segít az adott helyiségben a komfort-követelmények meghatározásában. Méretezi az elszívó és a befúvó elemeket. A program figyelembe veszi a hangtechnikai követelményeket és figyelembe veszi a tartózkodási zónára vonatkozóan az egyéb hangforrásokat, a hûtõ levegõt és a légsebességet. A DIMComfort-ban kiszámított adatok átkerülhetnek az AutoCAD be. Összekapcsolás flexibilis vezetékkel- manuális vagy automatikus. 9

11 KalkulÆci Startszimbólum a rendszer ellenõrzéséhez. A légtechnikai rendszer kalkulációja; az térfogatáramok, a nyomásviszonyok kiszámítása és szükséges esetben szabályozóelemek beszúrása. A rendszer analizálása nyomás, áramlás vagy hangtechnikai adatok szempontjából. Méretezési metódus és a négyszög- kör konverzió beállításai. Automatikus konverzió négyszög keresztmetszetrõl kör keresztmetszetre. Automatikus méretezés. Az elemek átszámozása. Megjelen tøs Szövegsablonok beállításai. Kiválasztott elemek/ rendszerek/ szintek 2D-s rajzának létrehozása. Anyaglisták összeállítása. Különbözõ tételszámok létrehozása. A meglévõ szöveg felett / alatt vonal. Szövegkódok felfrissítése. Automatikus szövegírás, az egész rendszerben a kiválasztott szövegsablonnal. Nézetek és izometrikus nézõpontok, részletezést ld. alább. A 3D-s rendszer megmutatása és elrejtése. Akkor használható ez a funkciót, ha a 2D-s rajz közvetlenül a 3D-s modell alatt helyezkedik el. Felülnézet. Alulnézet. Nézet balról. Nézet jobbról. Nézet elölrõl. Nézet hátulról. Izometrikus nézet délnyugatról. Izometrikus nézet délkeletrõl. Izometrikus nézet északkeletrõl. Izometrikus nézet északnyugatról. Perspektivikus nézet létrehozása a rajzban. Ráközelítés a perspektivikus nézetben. Eltávolodás a perspektivikus nézetben. Lapozás a perspektivikus nézetben. 10

12 M dos tæs A CADvent objektum tulajdonságai. A CADvent részek elforgatása. Átfordítás - az összekapcsolt elemek megváltoztatása, azaz az excentrikus T-idom kiállása átfordul, afelsõ érintõrõl az alsó érintõre. A csatlakoztatott CADvent elemek intelligens mozgatása. Kiválasztott termék kiváltása, más kiválasztott elemmel. Kiválasztott termék kiváltása, más kiválasztott elemmel, meghatározott termékkóddal rendelkezõ termékek esetében. BeÆll tæsok Projekt beállítások. Fólia-sablonok és szöveg-sablonok, valamint rendszerváltozók. Szintek definiálása. Automatikus méretek beállítása a kör keresztmetszetû csatornáknál. Automatikus szögméretek beállítása a kör keresztmetszetû könyökidomoknál. Felbontás 3D objektumok esetében. A kör ábrázolásához felhasznált vonalak darabszáma. Az aktuális tervezési, rajzolási magasság beírása a rajzba. Elemek csatlakoztatæsa Egymástól meghatározott távolságra elhelyezkedõ elemek összekapcsolása Intelligens beállítás. Egymástól kis távolságra elhelyezkedõ, egymással összekapcsolt elemek vizsgálata Például csatorna a szellõzõ egység mindkét oldalán. AdminisztrÆci Nyilak a készülékek 4 irányú kifúvás-jelöléséhez. Nyilak a készülékek 3 irányú kifúvás-jelöléséhez. Nyilak a készülékek 2 irányú kifúvás-jelöléséhez. Nyilak a készülékek 4 irányú egyenes vonalú kifúvás-jelöléséhez. Nyilak a készülékek 1 irányú kifúvás-jelöléséhez. Nyilak a készülékek 3 irányú, 120 fokos kifúvás-jelöléséhez. Az kifúvás-jelöléséhez használt nyíl méretének beállítása. Objektcsoport BE/KI. A légtechnikai-rendszer metszeteinek létrehozása. A fólia-sablonnak megfelelõen a színek felfrissítése. 11

13 A munkamódszerek rövid ismertetése A CADvent termøkmanager seg tsøgøvel løtrehozott elemek A befúvó és elszívó elemek CADvent termékmanager rendszerrel történõ tervezése azt jelenti, hogy a CADvent kalkulációk nem veszik figyelembe a helyiségben megtalálható egyéb hangforrásokat. Azokat az elemeket tehát, amelyekkel Ön dolgozni kíván, manuálisan kell létrehozni, majd minden adatot meg kell adni a megjelenítéshez, valamint a légnyomás és a zajszint megjelenítéséhez. Az készülék ebben a formában minden tekintetben CADvent objektum, az összekapcsolás, az elhúzás, az elforgatás, az átfordítás, stb. minden funkciója normál módon mûködik. A ComfortExpress seg tsøgøvel beillesztett elemek A ComfortExpress felhasználásával gyorsan meg lehet rajzolni azokat az készülékeket, amelyeket hozzá lehet kapcsolni a légcsatorna-hálózathoz. A CADvent zajméretezõ eljárása nem veszi ez az eljárást figyelembe, mivel egy helyiségben többféle hangforrás lehet. A ComfortExpress ben a kiválasztható elemek teljes kínálata rendelkezésre áll. A DIMComfort-ban møretezett elemek Amikor egy helyiségrõl a kalkuláció elkészül és Ön biztos akar lenni abban, hogy a helyiség vagy az egész rendszer eleget tesz a hangtechnikai követelményeknek, ebben segít ez az alprogram. Itt meghatározhatja a helyiség nagyságát, a komfort követelményeket, a bevitt levegõ mennyiségét vagy a légcserét, a hangtechnikai követelményeket, a bevitt levegõ legalacsonyabb hõmérsékletét, stb. Ezt követõen választhatja ki az adott helyiségbe leginkább megfelelõ befúvó és elszívó készülékeket. Az elemek kiválasztását követõen az elem beillesztésekor megjelenik a specifikált áramlásra vonatkozóan a kiindulási pont. A helyiség befejezésekor megjelenik az eredménytáblázat. A számított adatok az összes hangtechnikai adattal együtt beíródnak a CADvent adataiba. A meghatározott magasságban ezután bekerülnek az elemek a rajzba. A DIMcomfort és a CADvent együtt képes biztosítani a célként kitûzött komfort követelményeket. 1. tervezési módszer - a légcsatorna - hálózat megrajzolása elemrõl elemre A különbözõ elemeket az eszköztárakból a sárga gombokkal választjuk ki és helyezzük be azokat a légcsatorna -rendszerbe. Ez az eljárás biztonságos, mivel Ön mindenkor tökéletesen ellenõrzése alatt tudja tartani, mit rajzol a rendszer; a CADvent olyan elrendezést biztosít, amelynek megfelelõen a megrajzolt részek a valóságban is összeszerelhetõk. Ez a tervezési eljárás a Lego játék összerakásához hasonlítható. K r keresztmetszetß løgcsatornæk Øs idomok rajzolæsa A jobbra látható rajz az 1. módszer egy lehetséges eredményét mutatja. 12

14 K r keresztmetszetß løgcsatornæk rajzolæsa Nyissa meg a kör keresztmetszetû csatornák párbeszédpanelt! Jelölje ki az SR 315-t és kattintson rá az OK gombra. A fentiekben megadottaknak megfelelõen jelölje ki a rajzon a csatorna kezdõ és vég pontját! T-idom beszœræsa Nyissa meg a T-idom párbeszédpanelt! Jelölje ki a TCU t és kattintson rá az OK gombra. Határozza meg az SR 315 légcsatorna jobboldalán a kapcsolódási pontokat és jelölje meg azt az oldalt, ahol az elágazó idomokat el akarja forgatni. Ehhez a kurzort mozgassa a kívánt irányban! Most rajzolhat egy SR 315-t a T-idom után és egy SR 160-t a T-idom leágazásába a fent leírt módon. 13

15 Szßk tıidom beszœræsa Nyissa meg a Szûkítõidom párbeszédpanelt! Jelölje ki az RCU t és kattintson rá az OK gombra! Adja meg az SR 315 végén a kapcsolódási pontot! A fent leírtakhoz hasonlóan rajzolhat az SR 160-t a szûkítõidom után. K r keresztmetszetß k ny kidom beszœræsa Nyissa meg a Kör keresztmetszetû könyökidom párbeszédpanelt! Jelölje ki a BU 160-t és kattintson rá az OK gombra. Álljon a kurzorral a légcsatorna egyik végére és jelölje ki azt, hogy melyik irányban kell elforgatni a könyökidomot! Az elrendezés befejezéséhez, a BU 160 után helyezzen be a fent leírt módszerrel egy SR 160-t! 14

16 NØgysz g keresztmetszetß csatornæk rajzolæsa A jobbra látható rajz az 1. módszer egy lehetséges eredményét mutatja. Négyszög keresztmetszetû egyenes légcsatorna rajzolá sa Írja be a légcsatorna méreteit! A1 - szélesség, a B1 - magasság és az L1 - hosszúság (mm) A1 = 500, B1 = 300, L = Kattintson rá a megjelenõ MAKE NEW COMPONENT (ÚJ IDOM MEGADÁSA) gombra, így az létrejön és bekerül a listára! Ezután kattintson rá az OK gombra! A hosszúság között legyen! Ha a csatornát behelyezzük a rajzba, az elem ezzel a hosszúsággal jelenik meg, amíg meg nem határozzuk a kezdõpontot. Ezután már változó hosszúságot vehet fel a légcsatorna. 15

17 Szßk tı, nøgysz g keresztmetszetß csatornænæl Nyissa meg a négyszög keresztmetszetû szûkítõ párbeszédpaneljét! Adja meg az A1 = 500, B1 = 300 és A2 = 300, B2 / 150 méreteket, valamint az L = 500 hosszúságot! Az elem kivitelét a kódablakban kell megadni, ebben az esetben ez a 2. kód lesz. Kattintson rá a megjelenõ MAKE NEW COMPONENT (ÚJ IDOM MEGADÁSA) gombra,, így az létrejön és bekerül a listára! Ezután kattintson rá az OK gombra! Szúrja be az így megtervezett részt a rajzolt csatornába. Vigyen be a szûkítõ idom elé egy új 300 x 150 x 1000 méretû négyszög keresztmetszetû csatornát! NØgysz g keresztmetszetß k ny kidom beszœræsa Nyissa meg a négyszög keresztmetszetû könyökidomok párbeszédpaneljét! Adja meg az A1 = 500, B1 = 300 és A2 = 300, B2 = 150 méreteket, a hosszúság pedig L = 500-ban határozza meg. Az elem speciális méreteit külön jelölni kell! Kattintson rá a megjelenõ MAKE NEW COMPONENT gombra, így az létrejön és bekerül a listára! Ezután kattintson rá az OK gombra! Szúrja be az idomot a megrajzolt csatornába! Folytathatja a könyökidomtól a 300 x 150 x 1000-es négyszög keresztmetszetû csatornával. Leá gazá s beszúrá sa négyszög keresztmetszetû csatorná ba Nyissa meg a négyszög keresztmetszetû leágazás párbeszédpaneljét! Adja meg az A1 = 500, B1 = 300 méreteket és az L = 100 hosszúságot! Kattintson rá a megjelenõ MAKE NEW COMPONENT gombra, így az létrejön és bekerül a listára! Ezután kattintson rá az OK gombra! Szúrja be a részt a megrajzolt csatornába! Folytathatja az elágazástól a 300 x 150 x 1000-es négyszög keresztmetszetû csatornával. 16

18 2. tervezési módszer - légcsatorna -rendszerek automatikus rajzolása Valószínûleg mindenki az itt ismertetett eljárást fogja választani. A a csatornák méreteinek utólagos megváltoztatása könnyen elérhetõ, kiváltképp a tulajdonságok ablakból. LØgcsatorna elemek rajzolæsa a møretek automatikus beæll tæsæval A jobbra látható rajz a 2. módszer egy lehetséges eredményét mutatja. A rajzon baloldalon látható, meghatározott méretû csatornák tervezésével kell kezdeni a munkát! 17

19 KØt csatornaelem sszek tøse Ezt az eljárást akkor használjuk, amikor két elemet kell összekapcsolni és nem érdekes az elhelyezkedési magasság, a szükséges könyökidomok és a könyökidomok szöge. Mindazon által az elemeknek szögben kell a elhelyezkedniük ahhoz, hogy a összeköthetõ legyen a rendszer. Kattintson rá a gombra a két rész összeillesztéséhez! Kattintson rá az 1. objektum illesztési pontjára, majd a 2. objektum illesztési pontjára! A két elem ekkor standard elemekkel összekapcsolt. Vonja vissza az elõzõ parancsot vagy törölje a könyökidomot és a szûkítõt. 18

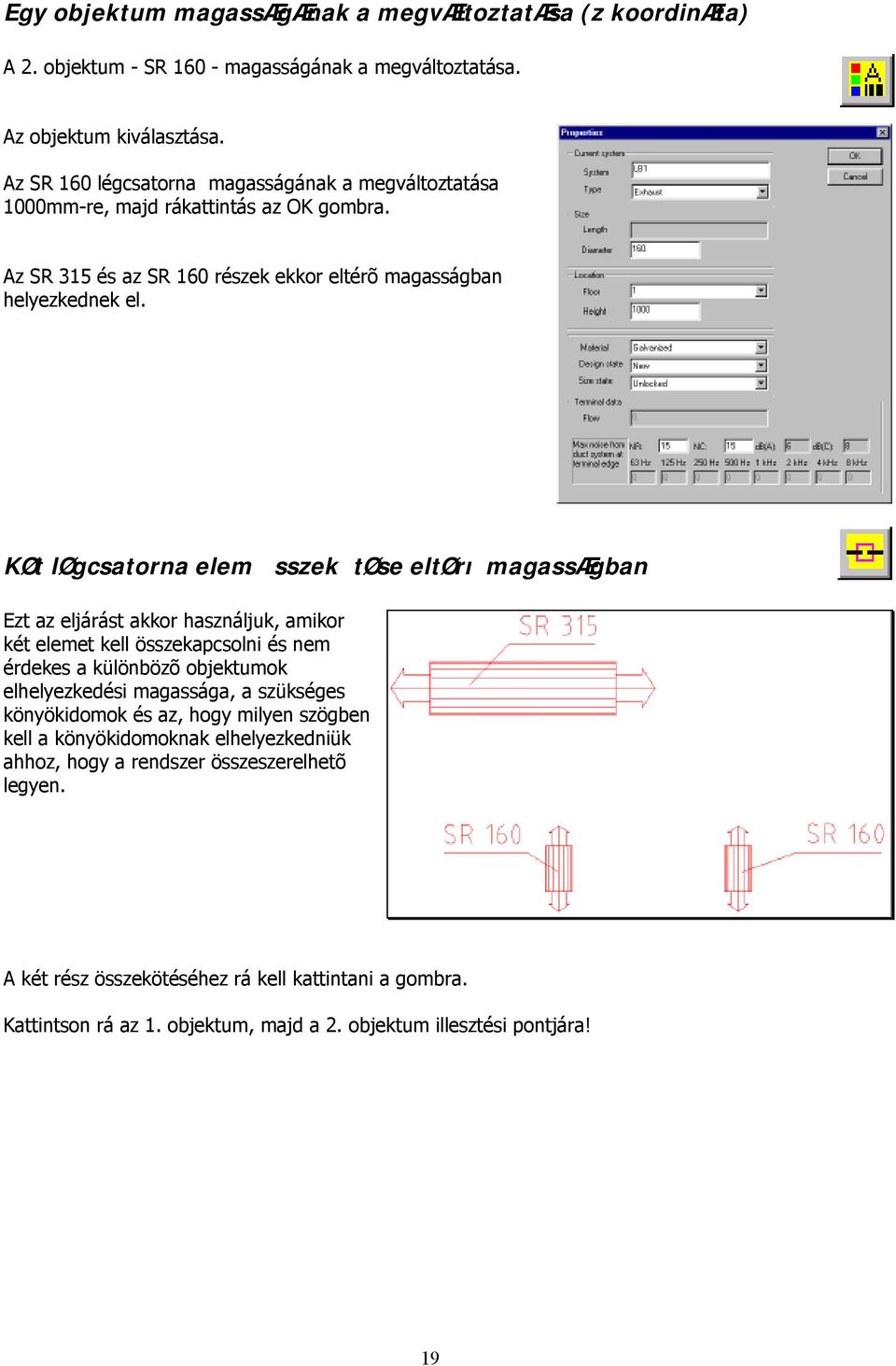

20 Egy objektum magassægænak a megvæltoztatæsa (z koordinæta) A 2. objektum - SR magasságának a megváltoztatása. Az objektum kiválasztása. Az SR 160 légcsatorna magasságának a megváltoztatása 1000mm-re, majd rákattintás az OK gombra. Az SR 315 és az SR 160 részek ekkor eltérõ magasságban helyezkednek el. KØt løgcsatorna elem sszek tøse eltørı magassægban Ezt az eljárást akkor használjuk, amikor két elemet kell összekapcsolni és nem érdekes a különbözõ objektumok elhelyezkedési magassága, a szükséges könyökidomok és az, hogy milyen szögben kell a könyökidomoknak elhelyezkedniük ahhoz, hogy a rendszer összeszerelhetõ legyen. A két rész összekötéséhez rá kell kattintani a gombra. Kattintson rá az 1. objektum, majd a 2. objektum illesztési pontjára! 19

21 A program ekkor különbözõ variációkat kínál fel (90-90, a 60-60, a 60-90, stb.) különbözõ idomok kombinációit az elemek illesztéséhez. Az egér jobboldali gombjának lenyomásával mindig a következõ javaslatot szemlélhetjük. Amikor az a javaslat látható a képernyõn, amely megfelelõ, akkor nyomja le a Y - igen - és az enter billentyût. LØgcsatorna bek tøse T-idommal Kattintson rá a Connect with Teepipe (összekapcsolás T- idommal) gombra! Elõször az SR 160 csatornát, majd az SR 315 csatornát jelölje ki. LØgcsatorna sszekapcsolæsa T-idommal vagy nyeregidommal Összekapcsolás T-idommal: Kattintson rá az összekapcsolandó csatornára, majd a fõ csatornára. Összekapcsolás nyeregidommal: Kattintson rá az összekapcsolandó csatornára, majd a fõ csatornára. T-idom rajzolæsa Kattintson rá a gombra és egy T-idom jelenik meg a kurzoron. Amikor a kurzort az SR 315-re visszük, automatikusan beáll a T-idom méretezése. Kattintson rá az egér jobb gombjával és változtassa meg a beillesztési pontot. Mozgassa a T-idomot az SR 160 csatornára, az elágazás mérete 160-ra változik. 20

22 Continue from endpoint FolytatÆs a vøgpontb l- egyenes løgcsatorna Kattintson rá a Continue from endpoint gombra, majd az egyik végpontra. Vektorcsoport jelenik meg a rendelkezésre álló standard könyökidom-szögekkel. Amikor rámutatunk a kurzorral arra az oldalra, amelyikre el akarjuk húzni a csatornát és kijelölünk egy pontot a rajzon, a program meghatározza a legközelebbi vonalat a vektorcsoportban és hozzáilleszti a megfelelõ könyökidomot. A CADvent a hættørben ellenırzøst vøgez - " az sszeæll tæs garantælt " A CADvent megvizsgálja, hogy össze lehet-e illeszteni két részt egymással, karmantyú, esetleg csõkapcsoló szükséges-e a részek összekapcsolásához. Continue from endpoint FolytatÆs a vøgpontb l- könyökidom Kattintson rá a Continue from endpoint gombra, majd az egyik végpontra. Vektorcsoport jelenik meg. Amikor rámutatunk a kurzorral arra az oldalra, amelyikre el akarjuk húzni a csatornát és kijelölünk egy pontot a rajzon, a program meghatározza a legközelebbi vonalat a legyezõalakban. A parancssorban meg kell adni a hosszúságot vagy egy végpontot légcsatorna számára. 21

23 Continue from endpoint FolytatÆs a vøgpontb l- T-idom Kattintson rá a Continue from endpoint gombra, majd az egyik végpontra. Vektorcsoport jelenik meg. Amikor rámutatunk a kurzorral arra az oldalra, amelyikre el akarjuk húzni a csatornát és kijelölünk egy pontot a rajzon, a program meghatározza a legközelebbi vonalat a legyezõalakban. A parancssorban meg kell adni a hosszúságot vagy egy végpontot légcsatorna számára. Négyszög keresztmetszetû csatorná k rajzolá sa a méretek automatikus beá llítá sá val A jobbra látható rajz a 2. módszer egy lehetséges eredményét mutatja. 22

24 Continue from endpoint- nøgysz g keresztmetszetß csatorna folytatæsa a møretek automatikus beæll tæsæval Egy meglévõ elemtõl kell kiindulni. Meg kell adni, milyen irányban akarjuk elhúzni a csatornát. Ezután meg kell adni a légcsatorna hosszúságát. Ehhez a hosszúságot kell beírni a parancssorba vagy a rajzon rá kell kattintani egy pontra. A légcsatorna vezetési irányának az elfordításához a kurzort abba a az irányába húzzuk el. Meg kell gyõzõdni arról, hogy a kurzor azt a vektorvonalat követi, amelyik a kívánt továbbvezetési szögnek felel meg. 23

25 Meg kell jelölni a légcsatorna végpontját, majd le kell nyomni az Esc gombot a rajzolás megszakításához! Két eltérõ méretû négyszög keresztmetszetû légcsatorna összekapcsolá sa Ezt a módszert akkor használjuk, amikor két négyszög keresztmetszetû csatornarészt akarunk egymáshoz illeszteni, az egyes részek elhelyezkedési magasságától és a termékek méretétõl függetlenül. Kattintson rá a négyszög keresztmetszetû szûkítõ gombjára! Kattintson rá az 1., majd a 2. objektum kapcsolódási pontjára! Megnyílik a négyszög keresztmetszetû szûkítõk párbeszédpaneljét. Az A1, a B1, az A2,B2, L és a kód értékeket a rendszer automatikusan meghatározza. A csõvezeték hosszúsága az alkalmazás szerint módosítható. Kattintson rá az ekkor megjelenõ MAKE NEW COMPONENT gombra és az idom felkerül a listára! Kattintson rá az OK gombra! 24

26 A két csõvezeték rész ekkor összekapcsolódik az új rész által. Sz get bezær nøgysz g keresztmetszetß løgcsatorna bek tøse Ezt a módszert két négyszög keresztmetszetû elem egymáshoz viszonyítottan szögben való megtervezésekor használjuk. Kattintson rá a négyszög keresztmetszetû szûkítõ gombjára! Kattintson rá az összekapcsolandó csatornarész végpontjára (1. objektum) és a fõ csatornaelemre (2. objektum)! 2. objektum 1. objektum A jobbra látható rajz az eredményt mutatja. 25

27 NØgysz g keresztmetszetß løgcsatorna sszekapcsolæsa k r keresztmetszetß csatornæval Ezt a módszert akkor alkalmazzuk, amikor egy négyszög keresztmetszetû és egy kör keresztmetszetû légcsatornarészt akarunk összekapcsolni attól függetlenül, hogy az elemek hogyan helyezkednek el. Kattintson rá a Transition - Rectangular to round (Átmenet négyszög - kör) gombra! Kattintson rá a négyszög keresztmetszetû légcsatorna, majd a kör keresztmetszetû légcsatorna összekapcsolási pontjára! Megnyílik a Transition - Rectangular to round (Átmenet négyszög - kör) párbeszédpanel. Az A1, B1, D2, L és kód értékeket a rendszer automatikusan határozza meg. Kattintson rá az ekkor megjelenõ MAKE NEW COMPONENT gombra és az idom felkerül a listára! Kattintson rá az OK gombra! A két csatornarész ekkor egy átmeneti idommal kapcsolódik egymáshoz. Comfort elem kiválasztása a Comfort Express segítségével Comfort Express kiválasztása. Be kell állítani a megfelelõ adatbázis állományt. Kattintson a három ponttal jelölt gombra, a LindabDK.clb kiválasztásához! Rákattinthat az Edit... gombra az elemek editálásához és a mértékegységek beállításához. 26

28 Amikor ismert az elemek méretezése, az elemek darabszáma és az egyes elemek által kibocsátott zaj szintje, akkor ez a funkció használható fel a beszúráshoz. Térfogatáram (Flow) A beállítástól függõen m 3 /h -ban vagy l/s-ban adható meg. Megengedett hangnyomásszint (Select sound criteria) A megengedett hangnyomásszintet NR vagy NC görbével adjuk meg. A kettõ között annyi a különbség, hogy az NR-nél 1500 Hz-en, az NC-nél 1000 Hz-en következik be az emfázis. Ha a zajjal oktávsávokkal szemben oktávsávokkal meghatározott követelményeket támasztunk, akkor nincs különbség az NR/NC görbe kiválasztása között. Például "30 db(a)" kritérium meghatározása nem lesz kielégítõ, mivel ez az érték semmit sem mond a megengedett hangnyomás-szintekrõl az egyes oktávsávokban. 1. példa: Az NR21 kritérium eleget tesz az NC21-gyel szemben támasztott követelményeknek és megfelel a 30 db(a) és az 51 db(c) értékeknek. 2. példa: Az NC51 kritérium eleget tesz az NR51-gyel szemben támasztott követelményeknek és megfelel a 31 db(a) és az 51 db(c) értékeknek. 3. példa: Az NR25 kritérium eleget tesz az NC27-tel szemben támasztott követelményeknek és megfelel a 34 db(a) és az 55 db(c) értékeknek. Különbözõ hangkritériumokat lehet tehát egymással kombinálni. Tételezzük fel, hogy elsõsorban az NR20 és a 45 db(c) kritériumoknak kell eleget tenni. Az alábbiak szerint járunk el ebben az esetben: 1.Jelöljük ki az NR +db(c) alternatívát. 2.Határozzuk meg az NR20 kritériumot, minden egyes frekvenciasávhoz megjelenik az elõzetes hangkritérium. 3.Adjuk meg a 45 db(c) kritériumot. Az eredmény minden oktávsávban megjelenik a képernyõn. Magasság (Elevation) Az elem elhelyezkedési magasságának a meghatározása. A méret az eredeti hivatkozási ponttól az anemosztáton a felhasználó által az objektum helyének a meghatározásához kijelölt pontig terjed. Elhelyezkedés (Placement) Nézetek segítségével lehet ezt a funkciót érzékeltetni. Az elemhez különbözõ beszúrási pontokat választunk ki. Alsó/felsõ/kapcsolódási pont (Bottom/Top/Connecting point) beillesztési lehetõségek között lehet választani az egér jobb gombjával. Kimenõ adatok Legkisebb, legnagyobb nyomásesés. dp min = Adott áramlásnál adja meg a nyomásesést, nyitott szelep mellett (nincs fojtás). dp max = Adott áramlásnál és zárt szelep adja meg a nyomásesést. Legkisebb, legnagyobb hangnyomásszint L Wmin = Az elem hangnyomásszintjét adja meg adott áramlásnál és nyitott szelep mellett. L Wmax = Az elem hangnyomásszintjét adja meg adott áramlásnál és zárt szelep mellett. 27

29 Anemosztát kiválasztása a DIMComfort segítségével Sztenderd helyiség megtervezése DIMComfort üzemmódban. Kattintson rá az Add Room (helyiség hozzáadása) gombra egy sztenderd helyiség létrehozásához! Válasszon a sztenderd vagy a bõvített funkciók közül! Standard funkció - Akkor válassza ezt a lehetõséget, ha a programtól befúvó és elszívó készülékekre vár javaslatokat. Ebben az esetben a helyiségnek mindössze a befoglaló méreteit kell beírnia. Bõvített funkció - Ez a funkció az elemek manuális kiválasztására ad lehetõséget. A koordinátákat a CAD rajz adja meg a helyiség leírásához. Ezekkel a koordinátákkal kerülnek be az elemek a rajzba. Helyiség meghatározása A helyiség geometriájának - négyszög L-alakú - felhasználó által meghatározott - kiválasztása. Négyszögletes - Itt a helyiség hosszúságát és szélességét kell megadni. L-alakú - Itt a helyiség hosszúságát és szélességét, valamint a sarok hosszúságát és szélességét kell megadni. Felhasználó által meghatározott - A helyiség geometriája rajzolással határozható meg. Jelölje be a helyiség definiálás AutoCAD rajzon négyzetet! Kattintson rá a Define room (helyiség meghatározása) gombra! 28

30 Helyiség meghatá rozá sa az AutoCADbõl A helyiségre vonatkozó koordinátákat lehet itt megadni. Kattintson rá a Specifikálás gombra! Jelölje ki a sarkokat. A végpontok megtalálásához használjon AutoCAD parancsot! 1.pont 2.pont 3.pont 4.pont Ekkor nyomja le az <ESCAPE>, majd a Close gombot! Ezzel a CAD rajzból származó minden adatot átvittünk a DIMComfort-ba. A példában 3 méterben adjuk meg a helyiség magasságát, amivel meghatározzuk a helyiség térfogatát is. A magasság a padlózattól a mennyezetig mért érték, illetve a padlózattól padlózatig mért érték, ha nincs álmennyezet. Komfort kritøriumok a DIMComfortban Megengedett légsebesség a tartózkodási zónában (Velocity) A program figyelmeztet, ha a sebesség meghaladja az itt megadott értéket. Legnagyobb megengedett hõterhelés (Max. termic load) Figyelem! Ez nem az adott hõterhelési érték, mindössze egy lehetõség a megengedett terhelés határértékének a meghatározásához. A program akkor ad ki figyelmeztetõ jelzést, ha a terhelés túllépi a kalkuláció során ezt az értéket. Lecsengési periódus Meghatározza a helyiségben a csillapodási tulajdonságokat. Becsléssel is meghatározható. 29

31 Hang kritérium A helyiségben a hang kritériumot határozza meg db(a)-ban vagy NR értékben. Térfogatáram, alacsony hõmérséklet, hûtõ hatás és légcsere Alacsony hõmérséklet és térfogatáram -> hûtõ hatás és légcsere. A hûtõ hatást és a légcserét az alacsony hõmérséklet és a térfogatáram értékekbõl határozza meg a rendszer. Alacsony hõmérséklet és hûtõ hatás -> térfogatáram és légcsere. A térfogatáramot és a légcserét a megadott alacsony hõmérséklet és a hûtõ hatás érékekbõl határozza meg a rendszer. Alacsony hõmérséklet és légcsere -> térfogatáram és hûtõ hatás. A térfogatáramot és a hûtõ hatást az alacsony hõmérséklet és a légcsere értékekbõl határozza meg a rendszer. Hûtõ hatás és légcsere -> légcsere és alacsony hõmérséklet. Megváltoztatott áramlásnál a térfogatáramot és a szükséges alacsony hõmérsékleti értéket a hûtõhatás és a légcsere értékeibõl határozza meg a rendszer. Egyéb zajforrások Ez a mûködés lehetõséget ad a felhasználónak külsõ hangforrások megadására, amelyeket ezután figyelembe vesz a rendszer a helyiségre vonatkozó zajtechnikai kritériumok meghatározásakor. Ha minden adat meghatározott nyomja meg az OK. t! Az AutoCAD-ból vett helyiségforma látható a munkaterületen. Ezt a gombot kell lenyomni a helyiség komfortkritériumainak a megváltoztatásához, vagy az F5 billentyût, ekkor újra megjelenik az adatbeviteli ablak. Cellák A mennyezet a cellaméretek megváltoztatásával szimulálható. A további meghatározáshoz megadható a faltól való eltolás mértéke is. 30

32 Elemek kivælasztæsa a DIMComfort-ban Az elem térfogatáramához írjon be pl. 162 m 3 /h t! A megadott térfogatáram meghatározza a munkapontot. A méretek növelésével/csökkentésével a munkapont a diagramban a megfelelõ pozíciót veszi fel. Változtassa meg az elem fõ típusát és modell típusát és láthatja, hogy az új elem hogyan alkalmazható az adott heyiségben! Cserélje le a készülék modellt pl. PCA-160-ra, tartsa meg 162 m 3 /h t és állítson be hozzá egy csatlakozó dobozt, majd válasszon az MBT-1 (ugyanaz a csatorna csatlakozás és az elosztóhoz vezetõ kivezetõ nyílás mérete) és az MBT-2 (az elosztóhoz vezetõ kivezetõnyílás egy mérettel nagyobb, mint a csatorna csatlakozás) között! Kattintson rá az OK gombra, amikor a munkapont a diagramban a kívánt helyre került! Elem elhelyezøse a DIMComfort-ban Az készülék a helyiség bal felsõ sarkában jelenik meg. Álljon az egérkurzorral az elemre, az egér bal gombját lenyomva tartva húzza el azt a kívánt helyre és ott engedje el az egér gombját! A beillesztési, relatív koordináták a bal alsó sarokban láthatóak. 31

33 Elsz v elem kivælasztæsa a DIMConfort-ban Az elem térfogatáramához írjon be pl. 162 m 3 /h t! Kattintson az elszívásra! (Exthaust) A megadott térfogatáram meghatározza a munkapontot. A méretek növelésével/csökkentésével a munkapont a diagramban a megfelelõ pozíciót veszi fel. Változtassa meg az elem fõ típusát és modell típusát és láthatja, hogy az új elem hogyan alkalmazható az adott heyiségben! Változtassa meg a modellt CKS-160-ra, tartsa meg a 162 m 3 /h t és írjon be 10 Pa-t a szelepen bekövetkezõ nyomáscsökkenés alapértékeként. Kattintson rá az OK gombra, amikor a munkapont a diagramban a kívánt helyre került! Elsz v elem elhelyezøse a DIMComfort-ban Az elemek a helyiség bal felsõ sarkában jelennek meg. Álljon az egérkurzorral az elemre, az egér bal gombját lenyomva tartva húzza el azt a kívánt helyre és ott engedje el az egér gombját! A készüléket így vihetjük a kívánt helyre. Most a helyére került a mind a befúvó, mind az elszívó elem. A behelyezett elemek eredményvizsgá lata Átkapcsolhat befúvás és elszívás között. Az eredmények párbeszédpaneljében a helyiségre vonatkozó minden kiszámított érték megjelenik, például, amikor túl nagy a levegõ sebessége a tartózkodási területen vagy a térfogatáram értéke nem felel meg a beírt adatnak. 32

34 Kritikus leøp løsi g rbe vizsgælata A helyiségben jelentkezõ térfogatáramot grafikusan és a szövegesen egyaránt megadja a program. Kritikus leépülési görbe a kritikus készülékekhez: Kritikusnak tekintjük azt a készüléket, amelyik a legközelebb van a tartózkodási zónához. Elõször a helyiség keresztmetszete jelenik meg a képernyõn, a kritikus készülékre vonatkozóan berajzolt leépülési görbével. Amikor a felhasználó bezárja a párbeszédpanelt, a kritikus készüléktõl kék vonal jelöli. A vonal iránya adja meg, milyen problémáról van szó, például: készülék - fal vagy készülék - készülék között. Kritikus leépülési görbe minden készülékhez: A helyiség számára méretezett készülék kritikus leépülési görbe a feltüntetése helyett minden egyes készülék leépülési görbéje megjelenik. Kék szín jelöli a helyiséghez megfelelõ méretezésû készüléket. A bíborvörös vonal a kritikus készülék kritikus leépülési görbéjét adja meg. Ekkor a helyiség méretezett a DIMComfort-ban, az elemek átvihetõk az AutoCAD -be. Kilépés a DIMComfort-ból: Ha el akarja menteni a munkát, akkor igennel válaszoljon a feltett kérdésre! Ezt követõen meg kell adni, hogy át akarja vinni az elemeket a CADvent programba. Elmentés és átvitel Ha elmenti a munkát a DIMComfort-ban, akkor az adatok késõbb újra felhasználhatók vagy módosíthatók. Ha a DIMComfort-ot a CADvent-bõl indítja el, akkor el kell menteni az adatokat a DIMComfort-ban. A kiválasztott készülékekre vonatkozó adatokat át lehet vinni a CADvent-be. Ha nem menti el az adatokat a DIMComfort-ban, akkor nem lehet késõbb megváltoztatni az adatokat. Ezzel a helyiséget felvitte a helyiségek listájára. Meg kell határozni a befúvó és az elszívó elemek beillesztési magasságát. Kattintson rá a beszúrás gombra! Ha meg akarja nyitni a listából valamelyik helyiséget, kattintson rá kétszer a nevére! 33

35 Az elem a DIMComfort- ban elfoglalt helyzetének megfelelõen helyezkedik el a helyiségben. Flexibilis sszek tøs Jelölje ki a kezdõ és a végpontot! A flexibilis összekötés úgy mûködik, mint egy Bezier görbe. A 2. és a 4. fogantyú meghúzásával lehet megváltoztatni a görbe alakját. 34

36 Projekt beállítások Sablonok - fæjlban elmentett alapbeæll tæsok Fóliasablon - Különbözõ fóliákhoz tartozó komponensek. A rétegstruktúra bármikor megváltoztatható, közvetlenül kihat a folyó tervezésre. Szövegsablon - Sablon a szövegek kialakításához. Kódfájl - A termékek rövid neve. Komponens állomány - Ezt a file-t használja a ComfortExpress. Az Ön saját komponenseit hozzá lehet adni ehhez az adatbázishoz. Szigetelési állomány - Ez a file minden adatot tartalmaz a légcsatornák szigetelésérõl. RendszerbeÆll tæsok Rendszer - Az újonnan elhelyezendõ elemek ehhez a rendszernévhez tartoznak. Típus - Az újonnan elhelyezendõ elemhez tartozó rendszertípusok. Szint - Az újonnan elhelyezett elemhez tartozó épületszint. K r keresztmetszetß csatornækra vonatkoz beæll tæsok Default size - A kör keresztmetszetû csatornák automatikus méretei láthatók itt. Default outlet dimension - A T-idomok automatikus leágazó mérete. Default elbow angle A kör keresztmetszetû könyökök automatikus szerinti szögértékei: 15/30/45/60/90. 35

37 Rajzi beæll tæsok Resolution - Azt adja meg, milyen a kör keresztmetszetû objektumok felbontása a képernyõn. Ha az érték 50, akkor a kör 50 szögként látszik, tehát csaknem kör alakban látható. Ha kisebb az érték, akkor a kerület vonala erõteljesebben egyenetlen. Minél nagyobb a választott felbontás, annál nagyobb igényt támaszt a számítógép teljesítõképességével szemben. Az ajánlott érték a 16-os. Maximum connection distance Két különálló vég közötti legnagyobb távolság a kapcsolódás fenntartásával. Show unconnected Edges Ha az elem nincs csatlakoztatva, akkor nyíl látható a csatorna nem összekapcsolt végein. Hollow ducts A rajzon üreges formájában jeleníti meg az objektumot. Lásd a rajzot. A szintek definiá lá sa A szint definiálása leírja a rajzon minden egyes szintre vonatkozóan az elhelyezkedést és a helyiség magasságát. A 2D s rajz készítés egyszerûbbé válik, ha minden szinthez blokknevet vagy fájlnevet adnak meg. Szintnév A szint magassága a rajzon A helyiség-belmagassága Blokknév 2D tervezésben File név a 2D tervezésben Klikk a szinthez való hozzáadáshoz 36

38 Az automatikus ÆtmØrı a k r keresztm. løgcsatornækhoz Sz gmøretek beæll tæsa automatikus k ny kidomoknæl FelbontÆs MunkamagassÆg a rajzon Ezt a funkciót más parancson belül lehet használni, például kör keresztmetszetû légcsatorna elhelyezésekor. Kattintson rá a kör keresztmetszetû csatornára. Kattintson rá adja meg a 2500-as magasságot Határozza meg a kezdõ és végpontot. Módosítás CADvent objektum tulajdonsægai Ebben a párbeszédpanelben az objektum tulajdonságait lehet megváltoztatni. System - Az a levegõkezelési rendszer, amelyhez a komponens tartozik. A rendszer nevét máshol nem kell megadni a programban. Type A rendszer típusának a kiválasztása. Diameter Ha az objektum csatorna/csõkapcsoló, akkor az átmérõt meg lehet változtatni. Ha az objektum más csatornarészekhez illesztett, akkor a csatornarészek közé szûkítõt helyez el a program, így csatlakoztatja a részeket a légcsatorna-hálózat rendszeréhez. Floor Ha a projekt több szintre terjed ki, akkor a rendszereket különbözõ emeletekhez lehet rendelni, ami megkönnyíti 2D rajz készítését az egyes szintekhez és általában megkönnyíti a rajzolást. Height Az objektum elhelyezésének magassága. Material Az objektum anyagának megadása. Design status Az objektum státusza. Csak Új státusz esetén lehet a méreteket megváltoztatni. Size state A beállítás lehet zárt vagy nyitott, ami kihat arra, hogy a tervezés során meg lehet-e változtatni a légcsatorna méretezését. Flow A térfogatáramot az anemosztáttal kapcsolatosan lehet megváltoztatni. A zajtechnikai és a hangszigetelési kritériumokat kizárólag a készülékeknél használjuk. 37

39 CADvent objektum informá cióinak kilistá zá sa Komponens elforgatæsa A komponens elforgatása a csatlakoztatási pont körül. Végpont kiválasztása, amely körül a forgatásra sor kerül. Elforgatás a kívánt helyzetbe. Komponens Ætford tæsa Komponens felsõ oldalának alulra fordítása. A kapcsolódó objektumok átállítása automatikusan történik. A T-idom kijelölése. A T-idom felsõ éle alulra fordul. Az alábbi komponensek is átfordíthatóak: Elvezetõ idom, T-idom, X-idom. Átmenet négyszög keresztmetszetrõl kör keresztmetszetre. 38

40 Smart Move mozgatæs A Smart Move (intelligens mozgatást) akkor alkalmazzuk, amikor egy vagy több részt mozgatunk az összeállított légcsatornarendszerben. Jelölje ki az elemeket és mozgassa új helyére! Ebben a példában a T-idomot mozgatjuk. A légcsatornarészek hosszúsága az elem új helyzetének megfelelõen változik meg. A megváltozott méretû ill. helyzetû komponensek kiemelten jelennek meg. Ez az állapot a REGEN paranccsal szüntethetõ meg. Elemek cserøje Ezzel a funkcióval a kijelölt elemeket lehet másikkal helyettesíteni. Könyökidom cseréje leágazó könyökidomra Helyezzen el bárhová egy leágazó könyökidomot a rajzon! Jelölje ki a könyökidomot! Jelölje ki a leágazó könyökidomot! Az eredmény 39

41 TermØkk ddal rendelkezı termøkek helyettes tøse mæs termøkkel Ezzel a funkcióval a rajzon egy meghatározott termékkódhoz tartozó valamennyi terméket ki lehet cserélni. Egy készüléktípus lecserélése más készüléktípussal Új készülék elhelyezése. A helyettesítendõ termékkódos készülék típusának a kijelölése. Az új készülék kijelölése. Eredmény Kalkuláció (méretezés, ellenörzés) Az start szimb lum beszœræsa A startszimbólum a rendszer indulási pontját mutatja. Minden kalkuláció az indulási pontot veszi alapul, az egyes rendszerek számozása innen kezdõdik. Kattintson rá az startszimbólum gombjára és szúrja be azt arra a pontra, ahonnan a rendszer kalkulációját el akarja kezdeni. Ez lehet például ugyanaz a hely is, ahol a légcsatorna kapcsolódik a klímagéphez. FIGYELEM! Ha a tervezési beállításokban befúvás van beállítva, akkor az indulási szimbólum megváltoztatja a kalkulált rendszerhez kapcsolódó valamennyi alkatrész függõségét. A függõséget a tulajdonságok gombjával is meg lehet változtatni. 40

42 MØretezØs A CADvent automatikusan méretezi a kör keresztmetszetû csatornákat. Csatlakoztatott anemosztátokkal és a rendszerbe vezetõ beömlõnyílást mutató indulási szimbólummal rendelkezõ légcsatornahálózat esetében méretezési eljárást lehet végezni. Lent - rajz, amikor minden berajzolt légcsatornarész 125-ös méretû. MØretezØs - beæll tæsok A befúvásnál és az elszívásnál más méretezési módszert lehet választani. Az állandó statikus nyomás és a 30 %-os módszert kizárólag befúvó rendszereknél alkalmazzuk. 41

43 MØretezØsi m dszerek `lland statikus nyomæs (Static regain) A szoftver úgy próbálja meg méretezni a komponenseket, hogy minden pontban állandó legyen a statikus nyomás. Az elosztó csatornákban megengedett sebességet meg kell adni. Az elosztó csatornában a megengedett legnagyobb sebesség lesz az az érték, amelyik meghatározza a légcsatornahálózati rendszer méreteit. Nem veszi figyelembe a rendszer az anemosztáton megengedett áramlási sebességet, ami azt jelenti, hogy a tényleges sebességérték meghaladhatja az itt megadott értéket. Ez ritkán fordul ugyan elõ, hiszen a rendszer alapja a csökkentett sebesség az elõírt statikus nyomás fenntartása érdekében.. Legnagyobb sebessøg (Maximum velocity) A szoftver a lehetõ legjobban megpróbálja megközelíteni a beállított sebességértéket. Ha nem talál a szoftver olyan komponenst, amelyik pontosan eleget tesz a meghatározott sebességi követelménynek, akkor a legközelebbi kisebb sebességû komponenst választja ki. 30 %-os m dszer (The 30%-method) A légcsatorna kezdetén állandó keresztmetszet jön létre, amíg az elvezetett térfogatáram kicsi az egyes elágazó csatornák elõtti térfogatáramhoz képest. Az elágazó csatornánál, ahol az elvezetett térfogatáram több, mint 30 %-kal meghaladja a fõcsatornában az elágazás elõtt haladó térfogatáramot, egy dimenzióval csökkenteni kell a fõ csatorna méretét. Legnagyobb sœrl dæs (Maximum friction) A szoftver megpróbálja a lehetõ legjobban megközelíteni a beállított súrlódási nyomásesést. Ha nem talál a pontos nyomásesésre vonatkozó követelménynek eleget tévõ komponenst, akkor a következõ kisebb súrlódási nyomáscsökkenést választja ki. Ezt követõen felül kell vizsgálni, hogy nem léptük-e túl valahol a rendszerben a sebességi határértékeket. Nem szabad túllépni a legnagyobb súrlódásra, az elágazó csatornában a legnagyobb sebességre vagy az anemosztátban a legnagyobb sebességre beállított értékeket. HatÆrØrtØkek (Limit values) Megengedett legnagyobb sebesség elágazó légcsatorna elosztó csatornájában Maximum permitted velocity in distribution duct in branch duct. Ezt a beállítást minden méretezési módszerben használjuk. Megengedett legnagyobb sebesség légcsatorna-vezetékében Maximum permitted velocity in device duct A készüléktõl a legközelebbi elágazásokig vezetõ minden légcsatorna-vezeték a készülékhez tartozó légcsatorna-vezeték. Ezt a beállítást minden méretezési módszerben használjuk. Megengedett legnagyobb súrlódási nyomáscsökkenés Maximum permitted friction pressure drop Ezt a beállítást kizárólag a legnagyobb súrlódás méretezési módszerében használjuk. 42

44 A megengedett legnagyobb méret = a rajzolt mérettel Specified dimension equal to maximum permitted dimension Ennek a beállításnak a hatására a rajzon látható légcsatorna méretezési határértékeit nem lehet túllépni a méretezés során. A méret tehát megtartható vagy csökkenthetõ, de nem növelhetõ. MØretezØs Kattintson rá a méretezés gombjára és jelölje ki a rendszerhez tartozó azon komponenst, amelyet méretezni akar! Méretezett rendszer 43

45 NyomÆs Øs zaj kalkulæci Az startszimbólum beszúrása. Lásd a startszimbólum beszúrásával foglalkozó fejezetet! Kattintson rá a kalkuláció gombjára és jelölje ki azt a rendszerhez tartozó komponenst, amelyet kalkulálni akar. Kiválasztott startszimbólum Amikor kijelölt egy startszimbólummal ellátott komponenst a rendszerben, akkor a kiválasztás automatikusan történik errõl a listáról. Kiegyensúlyozott rendszer kalkulá ciója A kalkuláció megkezdésekor sor kerül a nyomáscsökkenés, a kiegyensúlyozottság és a zajtechnikai kalkulációk végrehajtására. Kiegyensúlyozásnál automatikusan történik a szabályozó elemek beszúrása, ha lehetetlen a rendszer megfelelõ megtartása. Térfogatáram A rendszerben megtalálható összes készülék teljes térfogatárama. Nyomás Az rendszerben az elõírt térfogatáram fenntartásához szükséges legkisebb nyomás. Rendelkezésre álló nyomás A startszimbólumnál szolgáltatott nyomás. A CADvent megvizsgálja, hogy alacsonyabb-e a rendelkezésre álló nyomás értéke az elõírt nyomás értékénél, ha igen, akkor automatikusan elvégzi a szükséges korrekciókat. Kattintson rá a Start calculation gombra! Írja be a rendelkezésre álló nyomást! Írja be a ventilátor által az adott kiindulási pontban kibocsátott zajszintet! Zaj az indulásnál A rendszert érõ hangnyomásszint oktávsávok szerinti felbontásban. Ezeket az értékeket a ventilátorok/készülékek gyártói adják meg. 44

46 Kiegyensúlyozatlan rendszer kalkulá ciója Ez a kalkuláció azt szimulálja, mit történik, ha a rendszerben minden szelep és anemosztátszabályozó nyitva marad. Egy ilyen számítás elvégzésének a célja az, hogy felül lehessen vizsgálni a tervezett rendszer minõségét az áramlási elosztás figyelembevételével. Hangtechnikai kalkulációra nem kerül sor ebben a szimulációban. A rendelkezésre álló térfogatáramon alapuló kalkuláció A nyomáscsökkenés kiszámítása a rendszerben meghatározott teljes áramlásnál. 1 Ha nem határozták meg az áramlást, akkor a rendszer a névleges áramlást fogadja el. Az térfogatáram beírása 1 Kattintson rá a Kalkuláció térfogatárammal beállításra Rendelkezésre álló nyomás A rendszerben a teljes térfogatáram kiszámítása meghatározott rendelkezésre álló nyomás mellett. A nyomás beírása 1 Kattintson rá a Kalkuláció nyomással beállításra! 2 Ha nem határozták meg a nyomást, akkor a rendszer a névleges nyomást fogadja el. Megjegyzés A dinamikus nyomáscsökkenést az áramlás négyzeteként feltételezhetjük, ami azt jelenti, hogy a kalkuláció csak megközelítõ eredményt hoz. A kalkulæci s eredmønyek megjelen tøse Beszabályozási jegyzõkönyv A szelepen és az elemeken keresztül bekövetkezõ nyomáscsökkenés, k-faktor, stb. Áramlási technikai eredmények Hangtechnikai eredmények 45

47 Kalkulá ciós analízis a tervezésben (AutoCAD LT-ben nem) Objektum kiválasztás Adatok felfrissítése Jelölje ki a rajzon azt a komponenst, amelyek analizálni akar! Új kalkuláció után nyomja le a kalkulációs tábla felfrissítésének a gombját! Next branch A kalkulációs tábla elrendezése termékszámok szerint történik. Ez azt jelenti, hogy amikor Ön egy lépést tesz a rajzban a T-idomtól jobbra, akkor átmegy a teljes baloldali alrendszeren, mielõtt visszatérne a T- idomhoz és átmenne a jobboldali alrendszeren. Kattintson rá a következõ elágazás gombra!, Ha a jobbra található alrendszert akarja megvizsgálni, akkor közvetlenül a következõ elágazás gombra kattintson rá! Rendezés Egy oszlopcím kijelölésével és az egér jobb gombjának a lenyomásával lehet rendezni az oszlopot. Ez nagyon hasznos lehet például amikor a rendszer sebességének vagy nyomásesésének a maximumát keressük. 46

48 A szæm tott tørfogatæram Øs nyomæs anal zise Flow Térfogatáram: Velocity Sebesség: Available pressure Rendelkezésre álló nyomás: Pressure drop Nyomásesés: Friction Súrlódás: Dynamic pressure drop Dinamikus nyomásesés: Damping Fojtás: Térfogatáram a komponensben. Sebesség a komponensben. A komponens elején rendelkezésre álló nyomás. Teljes nyomáscsökkenés a komponensben. Statikus nyomáscsökkenés a komponensben. Dinamikus nyomáscsökkenés a komponensben. Teljes nyomáscsökkenés a komponensben. A kalkulælt zajørtøkek anal zise db_a db_c R_63 R8k Lw_63... Lw_8k Att_63... Att_8k Gen_63... Gen_8k Teljes hangnyomásszint az A szûrõn keresztül a komponens végén. Teljes hangnyomásszint a C szûrõn keresztül a komponens végén. Elõírt hangcsillapítás a komponensben, amellyel eleget kell tenni a terminálokban támasztott hangtechnikai követelményeknek. Rendszerhang a komponensben. Eredõ zaj. Hangcsillapítás a komponensben. A komponens által kibocsátott zajszint. 47

49 KivÆltÆs nøgysz grıl k r keresztmetszetre- beá llítá sok BeÆll tæs - k r keresztmetszetß csatornæk Itt lehet beállítani a négyszög keresztmetszetû csatornákat helyettesítõ kör keresztmetszetû csatornákat. A csatlakozáshoz nyeregidomok felhasználása Bekapcsolt mûködés esetében a T-idomok helyett nyeregidomokat használ a rendszer. Négyszög csatorna magassága = maximális kör csatornaméret Ezzel a mûködéssel osztjuk több csatornára a kör keresztmetszetû csatornát, ha a magassága nem megfelelõ a négyszög keresztmetszetben. Távolság az összetett csatornák között Kizárólag akkor használjuk ezt a mûködést, ha a négyszög keresztmetszetû csatorna magassága = a legnagyobb kör keresztmetszetû csatornamérettel. NØgysz g løgcsatorna Ætalak tæsa k r csatornævæ Ki kell jelölni a kör keresztmetszetû csatornákká átalakítandó négyszög keresztmetszetû csatornákat. 48

50 sszes tett darabjegyzøk A rajzon megtalálható termékek közül azoknak a kiválasztása, amelyek bekerülnek az anyagspecifikációs jelentésbe. A meghatározandó termékkategória kiválasztása. A projektinformáció bevitele. Annak a meghatározása, hogy a jelentésben a teljes összeget kell magában foglalnia, vagy szintenkénti felosztásban kell csoportosítania. Rákattintás a Show report (a jelentés megjelenítése) gombra. A jegyzék fájlnév megadásával és mentéssel menthetõ el Access adatbázisban. Kör és négyszög csatorná k darabolá sa A jobbra látható rajz a kör keresztmetszetû és négyszög keresztmetszetû csatornákat megrajzolt állapotban mutatja. A jobbra látható listához hasonló lista jelenik meg. 49

51 Ha a rajzon látható és meghatározandó csatornák hosszúsága megfelel a standard hosszúságoknak, akkor a rendszer méretrevágást végezhet. Kattintson rá a Vágás gombra. Jelölje ki a levágandó objektumot. A párbeszédpanel tartalmazza a légcsatorna levágására vonatkozó adatokat. A kör keresztmetszetû légcsatornák hosszúsága: 3000/6000. A négyszög keresztmetszetû légcsatornák hosszúsága: 1200/2000. Jelölje meg a légcsatornákhoz tartozó csatlakozóidomok elõtti mezõt! Fitting, fittinghez - összekapcsolás. Csatorna csatornához - csõkapcsoló. Négyszög keresztmetszetû csõkapcsoló. A csatornák ekkor a megadott paramétereknek megfelelõen méretre szabottak. Hozzon létre ekkor a korábbival azonos részekbõl álló új anyaglistát. A légcsatornarészek maximális hosszúságra és egyéb hosszúságra felosztottan láthatók. Bekerülnek az LS, MF vagy NPU termékek is. 50

52 Termékszámok a rajzon és az anyagspecifikációban. A tøtelszæm megmutatæsa az objektumban Click on project settings Jelölje ki a jobbra látható rajzon bemutatottak szerint az alternatívát és írja be azt a méretet, amellyel a tételszámnak meg kell jelennie. A tøtelszæm felfriss tøse Jelölje ki a rendszer indulási szimbólumát. Ha korrigált a rendszer, akkor újra kell futtatni a Tételszám felfrissítése parancsot annak érdekében, hogy helyesek legyenek a számok. A termøkszæm megjelen tøse az objektumban A jobbra látható rajz oldalról mutatja a tételszámos rendszert. Kattintson rá a délnyugati izometrikus nézetre. A tételszám szövege szemben áll a nézet irányával. A mögöttes vonalak elrejtéséhez az AutoCAD HIDE parancsot kell felhasználni. 51

53 TØtelszÆm be ræsa Ha nem aktualizáltak a tételszámok: lásd a tételszám felfrissítésével foglalkozó részt. Kattintson rá a projektbeállításokra! Válassza ki a megfelelõ *.ctt szövegsablont! Kattintson rá az Autotext-re! Jelölje ki azt az objektumot, amelynek be kell írni a tételszámát! A szövegjelzõ az egyes komponensek központjába kerül. Húzzuk a kívánt helyre a tételszámot. AnyagspecifikÆci tøtelszæmokkal Jelölje ki az indulási szimbólumot! Írja be a párbeszédpanelbe a projektinformációt! Szükséges esetben vizsgálja felül a tételszámon az opciót! 52

54 Csõkapcsolók LØgcsatornarØszek Øs elemek sszekapcsolæsa Kattintson rá a Mountra, válassza ki a két összekapcsolandó objektumot! Elõször a mozgatandó objektumot (a készüléket) válassza ki, majd a fix részt (légcsatorna)! A kijel lt objektumhoz csatolt røszek megjelen tøse Kattintson rá a Csatlakoztatott részek megjelenítése gombra! Válasszon ki egy objektumot! Ezzel kijelölte azokat az objektumokat, amelyekhez ez az alkatrész kapcsolódik. Lásd az 1. ábrát. Ha különállóak a csatornák akkor megkérdezi a program, hogy fenn akarja-e tartani az Illusztráció 1 összeköttetést vagy nem. I Illusztráció 2 Ha fenn kell tartani az összeköttetést, akkor a 2. ábrában láthatóan jeleníti meg a részeket a program. Csatlakozá sok pótlá sa négyszög rendszeren A csõkapcsolók javítása gomb különösen négyszög keresztmetszetû rendszereken hasznos. Ez a funkció az egymáshoz közel elhelyezkedõ szabad végeket vezérli az egész rajzban. Ha lehetséges, akkor a végeket összekapcsolja egymással. A jobbra látható rajz a vízszintes csõvezeték közepén szabályozót tartalmaz. 53

55 Vegye ki a szabályozót és egy csatorna elemet! Ezt követõen ellenõrizze az Összekapcsolatlan végek megjelenítése (Show Unconnected Edges ablakot a projektbeállítások között! Futassa a csõkapcsolók javító funkcióját! A szabadon álló végeket két nyíl jelöli ekkor. Nyújtsa meg a négyszög keresztmetszetû légcsatorna szabadon álló végét a 45 fokos könyökidom szabadon álló végéhez! A csatorna a könyökidomhoz ér, de a nyilak megmaradnak. Ha ismét futtatja a javító csõkapcsolók funkciót, akkor eltûnnek a nyilak. Megjegyzés Fontos, hogy a CADvent-ben minden légcsatorna objektum kapcsolódjon egymáshoz. A csõkapcsolókat minden kalkulációban és fontos módosítási parancsnál felhasználjuk. 54

56 Szétkapcsolt objektumok megjelenítése A legnagyobb megengedett összekapcsolási távolságot meghaladó csõkapcsolók megjelenítése. Lásd a projektbeállításokat! Egy csatlakoztatott objektumot a MOVE paranccsal lehet új helyzetébe vinni. A CADvent érzékeli az objektumot szétválasztását és kéri a szétkapcsolás nyugtázását. Válaszoljon nemmel! Kapcsoljon rá a szétkapcsolt objektumok megjelenítése gombra! Intelligens beá llítá sok Hasonlóképpen kell eljárni, mint a Smart Move parancsnál. A kijelölt objektum vezeti a csatlakoztatott objektumokat. A készülék kijelölése. Ez a funkció elõnyösen felhasználható a tervezés után. Bizonyos esetekben problémákat okozhat az, hogy a készülék és a légcsatorna nem érintkezik pontosan egymással a rendelkezésre álló hely szûk volta miatt. Ezzel a funkcióval a rendszert lehet beállítani. 55

57 Légcsatorna szigetelés A szigetelés jobb megjeleníthetõsége érdekében érdemes az üreges megjelenítési formát választani a projektbeállításokban. Ebben a példában egy légkezelõtõl kiinduló négyszög keresztmetszetû rendszert szigetelünk. A szigetelés a falnál ér véget. Elõször meg kell határozni a szigetelés típusát. A szigetelés típusá nak a meghatá rozá sa A CADvent által használt szigetelési típust ebben a párbeszédpanelben lehet beállítani. 56

58 Szigetelés hozzá adá sa Egy vagy több objektum választható ki ezzel a funkcióval szigetelésre. Válassza ki a teljesen szigetelendõ objektumokat! Részlegesen szigetelt légcsatorna Kizárólag az egyenes légcsatornarészeket lehet részlegesen szigetelni. Bármely más kijelölt objektumot kizárólag teljes szigeteléssel lehet ellátni. A részleges szigeteléshez ki kell jelölni az indulási pontot és a befejezési pontot.. A szigetelés eltá volítá sa Egy vagy több objektum választható ki ezzel a funkcióval a szigetelés eltávolításához. A részleges szigetelés eltá volítá sa Ha a légcsatorna egyes részei szigeteltek, de Ön ezekbõl mindössze egyet akar eltávolítani, akkor ezt a funkciót kell használnia. 57

59 A sz vegmøret meghatærozæsa A parancspromthoz írja be: TEXTSIZE. A szöveg magassága a kinyomtatott rajz méretarányától függ. Parancs: textsize. A TEXTSIZE <10> új értéke: 125. Méretarány - szövegmagasság 1: : : Elemek feliratozæsa A címkézendõ termék kiválasztása. Az indulási pont és a referenciasor kijelölése. A szövegjelzõ számára az alsó bal sarok kijelölése. A tørfogatæram fel ræsa A beszúrást lásd a termékek feliratozása címû részben! Ha meg akarja változtatni a készülékben a térfogatáramot, akkor újra kell kalkulálni a rendszert a térfogatárami érték aktualizálásához. K l nb zı elemek feliratozæsa egy helyen A címkézendõ objektum kiválasztása. A terméket ki kell jelölni ahhoz, hogy megjelenjen a szövegmezõben. Leszálló ág. Az indulási pont és a referenciavonal kijelölése. A szövegjelzõ számára a bal alsó sarok kijelölése. 58

60 2D rajz létrehozá sa 3D modellbõl Egy rendszer 3D modellbõl 2D rajzot készítünk. A 2D rajz létrehozható belsõ blokk vagy külsõ file formájában. Attól függõen, hogy a 2D rajz belsõ blokk vagy külsõ rajz formájában készül el, megjelenítése könnyen aktualizálható. Kattintson rá a 2D létrehozása gombra! Válassza ki a szükséges objektumokat! Objektumok kiválasztása. Minden objektum. A szint - (Floor - Ducts) csatornáknak szinteken kell lennie ahhoz, hogy ezt az opciót ki lehessen választani. A blokk felülvizsgálata és nevének meghatározása. FIGYELEM! Szóközök nélkül! Vagy: A külsõ rajz elkészítése funkció felülvizsgálata, a rajz nevének és útvonalának a megadása. A könyvtár megadásához a keresés funkciót lehet felhasználni. Ebben az esetben belsõ blokkot készítünk. A blokkot 0,0,0 pont beszúrásával hozzuk létre. A 0,0,0-t a blokk beszúrási pontjaként határozzuk meg, tehát fel tudjuk használni a meglévõ A információt. 59

61 2D informá ció felfrissítése 3D modell módosítá sa utá n A 3D modell megváltozott, a 2D rajzot ennek megfelelõen kell felfrissíteni. Kattintson rá a 2D rajzolás gombra! Jelölje ki a kiválasztás típusát! Írja be a blokk nevét! Nyomja le az OK gombot! Sor kerül a 2D rajz felfrissítésére. Sor kerül a 2D rajz felfrissítésére. A 3D légcsatorna rendszer megjelenítése vagy elrejtése A csatornák és az objektumok elrejtése a 3D modellben megkönnyíti a 2D rajz kinyomtatását, amikor a 2D modell referenciapontjaként 0,0,0 szerepel. 60

62 Perspektivikus nézet létrehozá sa 3D-ben (nem AutoCAD LT-ben) A perspektivikus nézet létrehozása könnyen megmagyarázható egy rajzzal, amelyik a rajzra vonatkozó minden szöveget tartalmaz. Kattintson rá a Perspektivikus nézet létrehozása gombra! Jelölje ki azt a helyet, ahonnan a nézetet létre kell hozni! Határozza meg a kamera abszolút magasságát! Végül jelölje ki azt az irányt, amelyre a kamera néz! RÆk zel tøs perspektivikus nøzetben (nem AutoCAD LT-ben) Eltávolodás az adott perspektivikus nézetbõl. Kattintásonként egy lépés. Ráközelítés az adott perspektivikus nézetbe. Kattintásonként egy lépés- KØpmozgatÆs perspektivikus nøzetben (nem AutoCAD LT-ben) Ez a funkció teszi lehetõvé a kép mozgatását a perspektivikus nézetben. Projektbeállítások magasabb szinten F liasablon løtrehozæsa A fóliasablonok alkalmazásának az elõnye a különbözõ fóliastandardok követésében megmutatkozó rugalmasságukban rejlik. Számos változó felhasználásával különbözõ fóliastruktúrákat lehet létrehozni. Egy fóliasablon lehetõvé teszi annak a fólianévnek a dinamikus felülvizsgálatát, amelyet a rajzolt objektum kapott. Minden objektum rendelkezik szintmodellel. 61

63 Fóliasablon létrehozása. Kattintás a Fájl sorra. Ebben a példában minden 3D objektumot a VENT-3D fólián helyezünk el. A szöveg a VENT-TXT fóliára kerül. F liasablonok beæll tæsai Ugyanazon a sablon a beállítása minden objektumnál: Kattintson rá az objektum típusára! Majd nyomja le a <SHIFT> és az <END> gombokat! A kijelöléshez lenyomva kell tartani a <CONTROL> gombot és rá kell kattintani a kívánt objektumtípusra. Statikus szöveget lehet beírni a Fóliasablon szerkesztése ablakba. Írja be: VENT! 62

64 A hozzáadott változókkal lehet megadni a fóliasablon dinamikus tartalmát. Kettõs rákattintás a DISPLAY-re! A fóliasablon elmentéséhez rá kell kattintani a Fájl/Mentés másként sorra és be kell írni a kívánt fájlnevet. Ezt követõen ezt a szintmodellt kijelöléssel lehet aktiválni. Egy kör keresztmetszetû légcsatorna megrajzolásakor és az LIST AutoCAD parancs kiadásakor látjuk, melyik fóliára került a légcsatorna. Ez nem az a mûvelet, amivel indítani akartunk. A rajzon minden CADvent objektum a VENT-SOLID fólián helyezkedik el. Az objektum címkézésekor a szöveg a VENT-TEXT fóliára kerül, a szövegjelzõ pedig a VENT-TEXTLINE fóliára. Ennek az igazolásához a DISPLAY változók által felvett értékeket le kell fordítani. Menjünk a projektbeállításokhoz és válasszuk ki újra a fóliasablon editálása mûködést! VÆltoz k ØrtØkØnek ford tæsa A DISPLAY változó kijelölése. Rákattintás annak a sornak az Érték oszlopára, amelyben SOLID áll. 3D beírása. Az eljárás folytatása a további értékeknél, lásd jobbra az ábrát!. Jegyezzük meg, hogy fóliasablon változásakor a régi szintek megmaradnak akkor is, ha az objektum új szinthez kerül. Kizárólag fóliasablonnal lehet szinteket létrehozni. Nem használt szint törlésére az AutoCAD PURGE parancs szolgál. Természetesen a különbözõ objektumokhoz különbözõ modellek tartozhatnak. Nyissa meg a Swedish - Bygghandling 90.clt fájlt példa megtekintéséhez! 63

65 Fólia sablonok szöveghez és szövegsorokhoz A szöveg és a szövegsor objektumtípusokat különlegesen lehet kezelni a fóliasablonban. 1. példa: objektum típus kör keresztmetszetû T-idom szöveg szövegsor sablon VENT- DISPLAY TEXT TEXT 2. példa: A kör keresztmetszetû T-idom szövege és szövegjelzõje ekkor a VENT-TXT fólián vannak. objektum típus kör keresztmetszetû T-idom szöveg szövegsor sablon VENT- DISPLAY TEXT TEXT A termékek, beleértve a kör keresztmetszetû T-idomot is, szövege és szövegjelzõje ekkor a TEXT fólián vannak. Szabály Ha a szöveg és a szövegsor sablonja üres és a címkézendõ termékhez a sablonban DISPLAY változót használunk, akkor a terméksablonra van szükségünk. Ha a sablon kitöltött, akkor a címkézendõ terméktõl függetlenül bármilyen szöveg használható. Nyissa meg a Sweden - Point5x.clt fájlt a példa megtekintéséhez! 64

66 Szövegsablon létrehozá sa A szövegsablonok nagyon hasonlóak a fóliasablonokhoz. A szövegsablonokhoz szám választható. Címkézés esetében a CADvent automatikusan kiválasztja a meghatározott direktíváknak megfelelõen a helyes szövegsablont. Szövegsablon létrehozása. Kattintson rá a fájlra! Ex In this example, we shall label a duct that follows the form; <System type><material>-<diameter>/<insulation class> T1-315 / IE30 This is a galvanized supply air duct with dimension 315 that has insulation with class IE30. Sz vegsablon løtrehozæsa Szövegsablon létrehozásához: Kattintson rá az Add (Hozzáad) gombra! Kör keresztmetszetû egyenes légcsatorna beírása. (Round Straight Duct) Az <ENTER> lenyomása. 65

67 Ki kell választani a helyes direktívát, ha a CADvent-nek automatikusan kell kiválasztania a sablont kör keresztmetszetû légcsatorna címkézésekor. Nyomja le az egér jobb gombját! Jelölje ki az elõbukkanó listában a kör keresztmetszetû egyenes légcsatorna sort! Dinamikus tartalmat adhat a sablonnak, ha változókat ad hozzá. Kettõs kattintás a SYSTYPE, MATERIAL sorokra. Kötõjel (-) beírása. Kettõs kattintás a DIAMETER sorra. Törtvonal (/) beírása. Kettõs kattintás az INSULATION_CLASS sorra. Bizonyos változókat le kell fordítani annak érdekében, hogy a T1-315 / IE30 példának megfelelõ szövegstringet hozzunk létre. Az elsõ szövegstring például T legyen a légpótlásnál (tilluft) és nem SUPPLY, ami alapértelmezés szerinti érték. VÆltoz ØrtØkek ford tæsa A SYSTYPE változó kijelölése. Kattintás annak a sornak az Érték oszlopára, amelyben SUPPLY áll. T beütése Az eljárás megismétlése a többi értéknél, a jobbra látható ábrának megfelelõen. A MATERIAL változó kijelölése. Kattintás annak a sornak az Érték oszlopára, amelyben COPPER áll. 4 beütése Az eljárás megismétlése a többi sornál, a jobbra látható ábrának megfelelõen. 66

68 Szigetelési fá jl létrehozá sa A szigetelési fájl tetszõleges számban tartalmaz szigetelési típusokat. Minden szigetelés típus több szinttel rendelkezik, belsõ és külsõ szigetelésekkel. Kattintás a Fájl sorra. Szigetelés (insulation) = külsõ szigetelés. Szegélyezés (lining) = belsõ szigetelés. Szigetelési fájl létrehozása. Ebben a példában E115 tûzvédelmi besorolású külsõ szigetelési típust akarunk létrehozni. SzigetelØsi t pus hozzæadæsa Kattintson rá balra lent az Add (hozzáad) gombra! 1 beírása Minden szigetelési típus rendelkeznek egy osztállyal és egy külsõ bevonattal. A jobbra látható ábrán bemutatott módon kell beírni az adatokat. Megjegyzés Több szigetelési típus azonos osztállyal rendelkezik. Különbözõ szigetelési típusokat lehet például létrehozni kör keresztmetszetû és négyszög keresztmetszetû részek szigeteléséhez, de be lehet írni ugyanazt a szigetelési osztályt mindkét kivitelhez. 67

69 A szigeteløsi f lia hozzæadæsa Meg kell gyõzõdni arról, hogy kijelölt az a szigetelési típus, amelyet hozzá akar adni a szinthez! A Szigetelés kijelölése. Adatok beírása a jobbra látható ábrán bemutatott módon. Rákattintás az Add gombra. 68
