KEZELÉSI KARBANTARTÁSI UTASÍTÁS /GÉPKÖNYV/ HALEX HW Típusú, szilárd tüzelésű központi fűtésű kazánhoz

Átírás

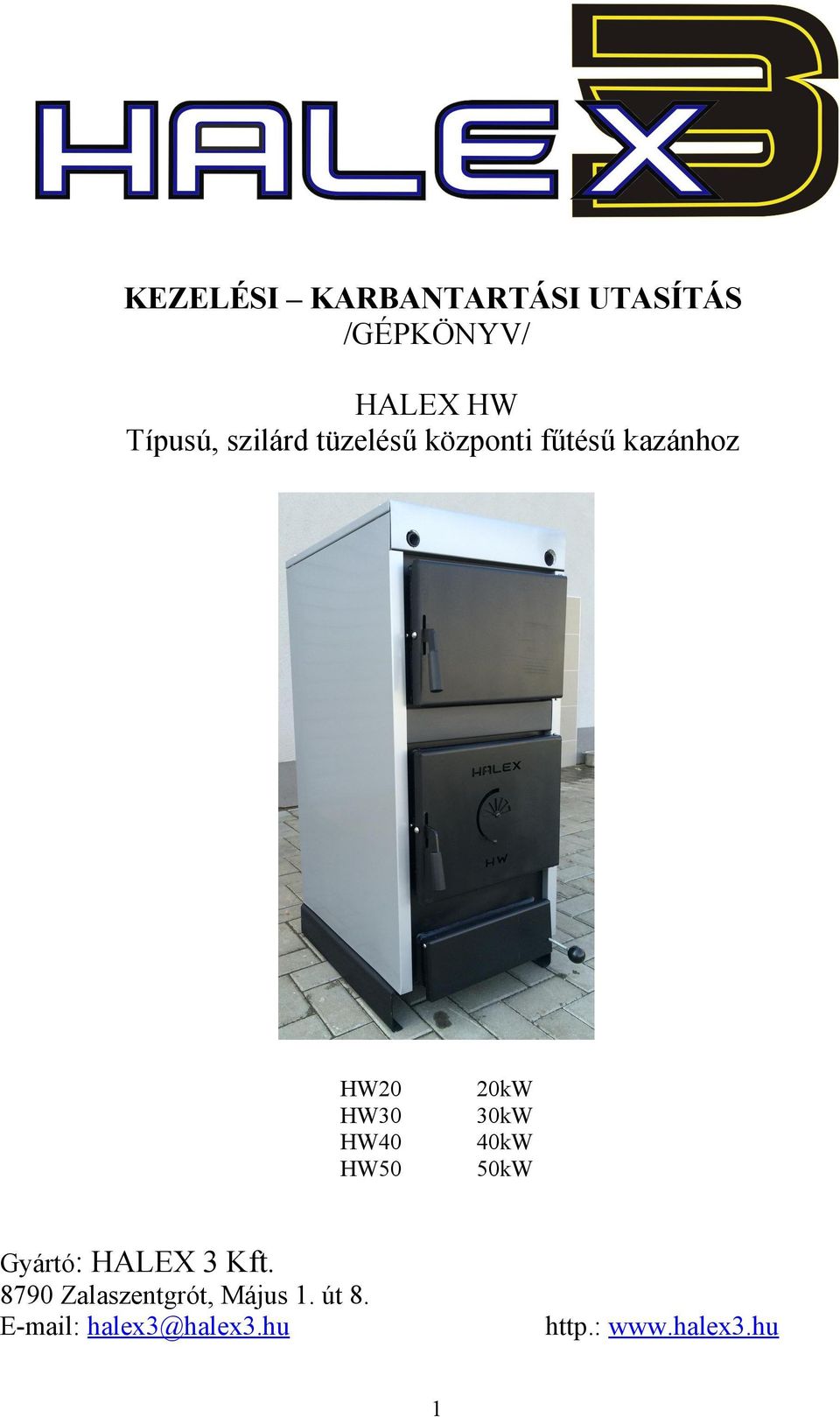

1 KEZELÉSI KARBANTARTÁSI UTASÍTÁS /GÉPKÖNYV/ HALEX HW Típusú, szilárd tüzelésű központi fűtésű kazánhoz HW20 HW30 HW40 HW50 20kW 30kW 40kW 50kW Gyártó: HALEX 3 Kft Zalaszentgrót, Május 1. út 8. halex3@halex3.hu http.: 1

2 Kedves Vásárló! Cégünk a HALEX 3 Kft, gyártja az általa aprólékos odafigyeléssel kifejlesztett HW sorozatú kazáncsaládot, melyek alkalmasak mindennemű szilárd halmazállapotú tüzelőanyag elégetésére. Ön jól választott, hogy ezt a kiváló minőségű és minden jelenlegi jogszabálynak megfelelő kialakítású kazánt választotta. Használható tüzelőanyag, darabolt és hasított tűzifa, fabrikett, pellet, fekete,- és barnaszén, valamint egyéb biomassza. Kazánjaink alkalmasak lakások és, családi házak, közintézmények, ipari csarnokok, fóliasátrak vagy bármilyen létesítmény lég,- illetve melegvizes fűtésére. Problémamentes üzemeléshez kérjük, még az üzembe helyezés előtt szíveskedjen a kezelési-karbantartási utasítást gondosan olvassa át, és az abban foglaltakat betartani szíveskedjen! Tartalomjegyzék: 2

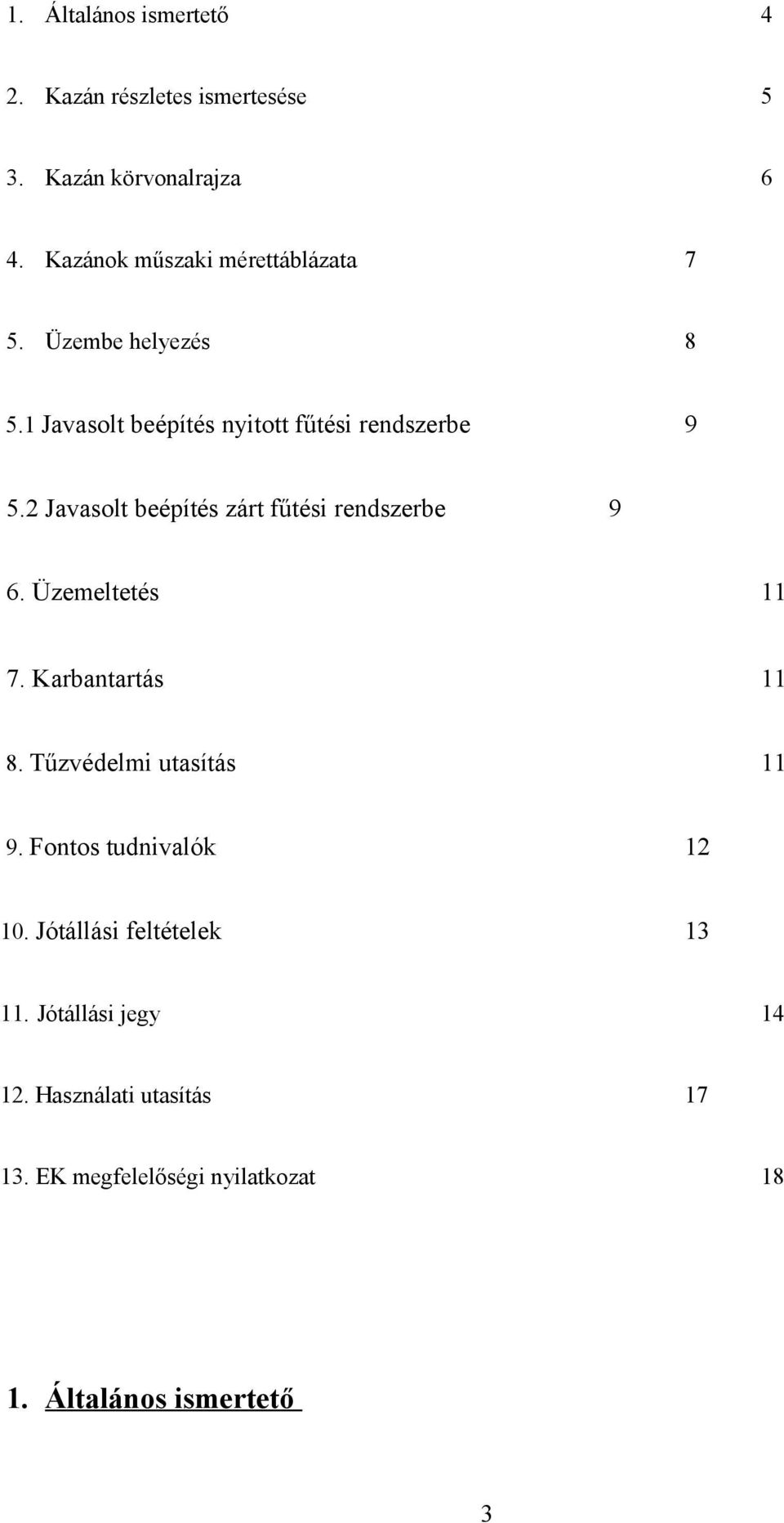

3 1. Általános ismertető 4 2. Kazán részletes ismertesése 5 3. Kazán körvonalrajza 6 4. Kazánok műszaki mérettáblázata 7 5. Üzembe helyezés Javasolt beépítés nyitott fűtési rendszerbe Javasolt beépítés zárt fűtési rendszerbe 9 6. Üzemeltetés Karbantartás Tűzvédelmi utasítás Fontos tudnivalók Jótállási feltételek Jótállási jegy Használati utasítás EK megfelelőségi nyilatkozat Általános ismertető 3

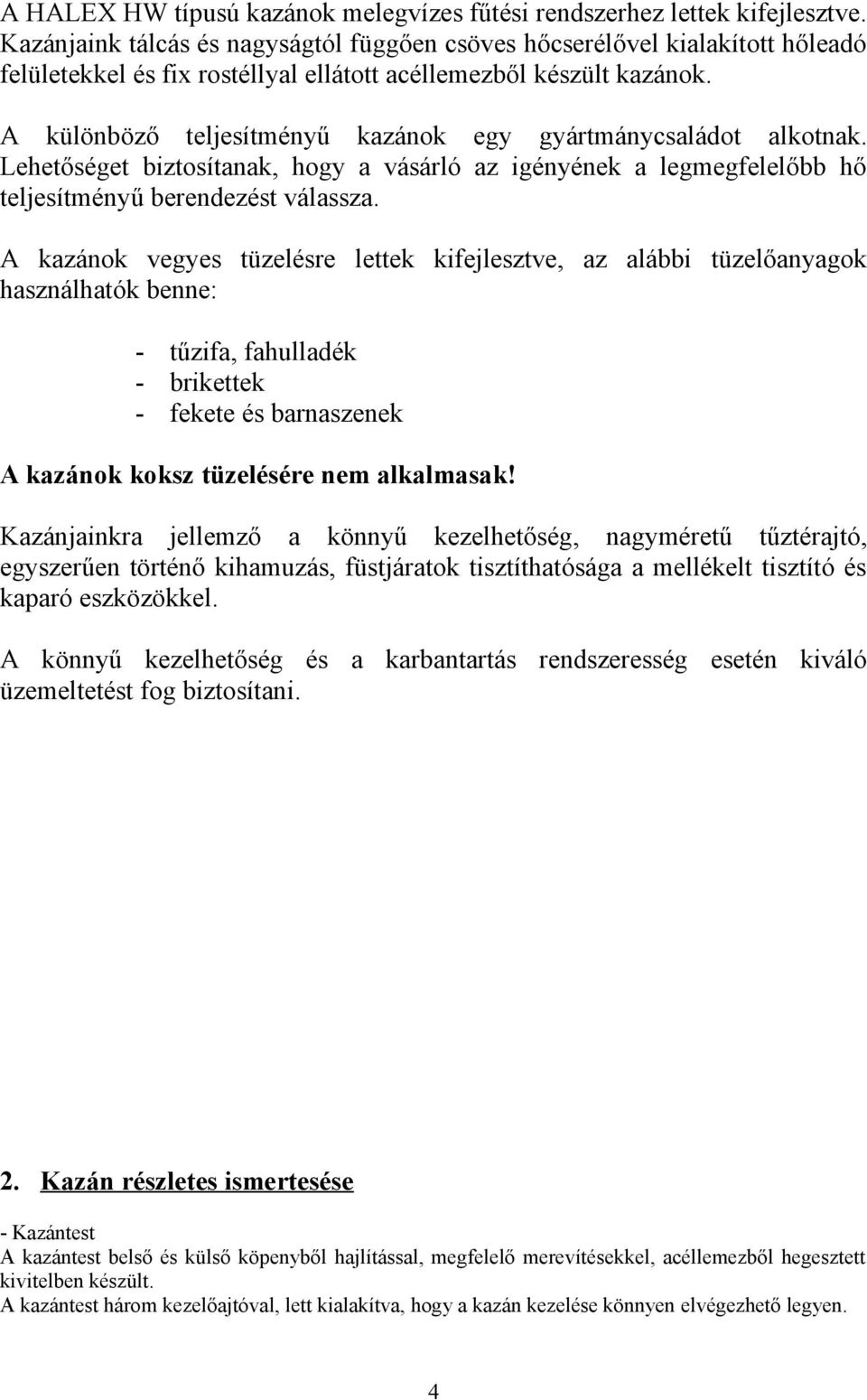

4 A HALEX HW típusú kazánok melegvízes fűtési rendszerhez lettek kifejlesztve. Kazánjaink tálcás és nagyságtól függően csöves hőcserélővel kialakított hőleadó felületekkel és fix rostéllyal ellátott acéllemezből készült kazánok. A különböző teljesítményű kazánok egy gyártmánycsaládot alkotnak. Lehetőséget biztosítanak, hogy a vásárló az igényének a legmegfelelőbb hő teljesítményű berendezést válassza. A kazánok vegyes tüzelésre lettek kifejlesztve, az alábbi tüzelőanyagok használhatók benne: - tűzifa, fahulladék - brikettek - fekete és barnaszenek A kazánok koksz tüzelésére nem alkalmasak! Kazánjainkra jellemző a könnyű kezelhetőség, nagyméretű tűztérajtó, egyszerűen történő kihamuzás, füstjáratok tisztíthatósága a mellékelt tisztító és kaparó eszközökkel. A könnyű kezelhetőség és a karbantartás rendszeresség esetén kiváló üzemeltetést fog biztosítani. 2. Kazán részletes ismertesése - Kazántest A kazántest belső és külső köpenyből hajlítással, megfelelő merevítésekkel, acéllemezből hegesztett kivitelben készült. A kazántest három kezelőajtóval, lett kialakítva, hogy a kazán kezelése könnyen elvégezhető legyen. 4

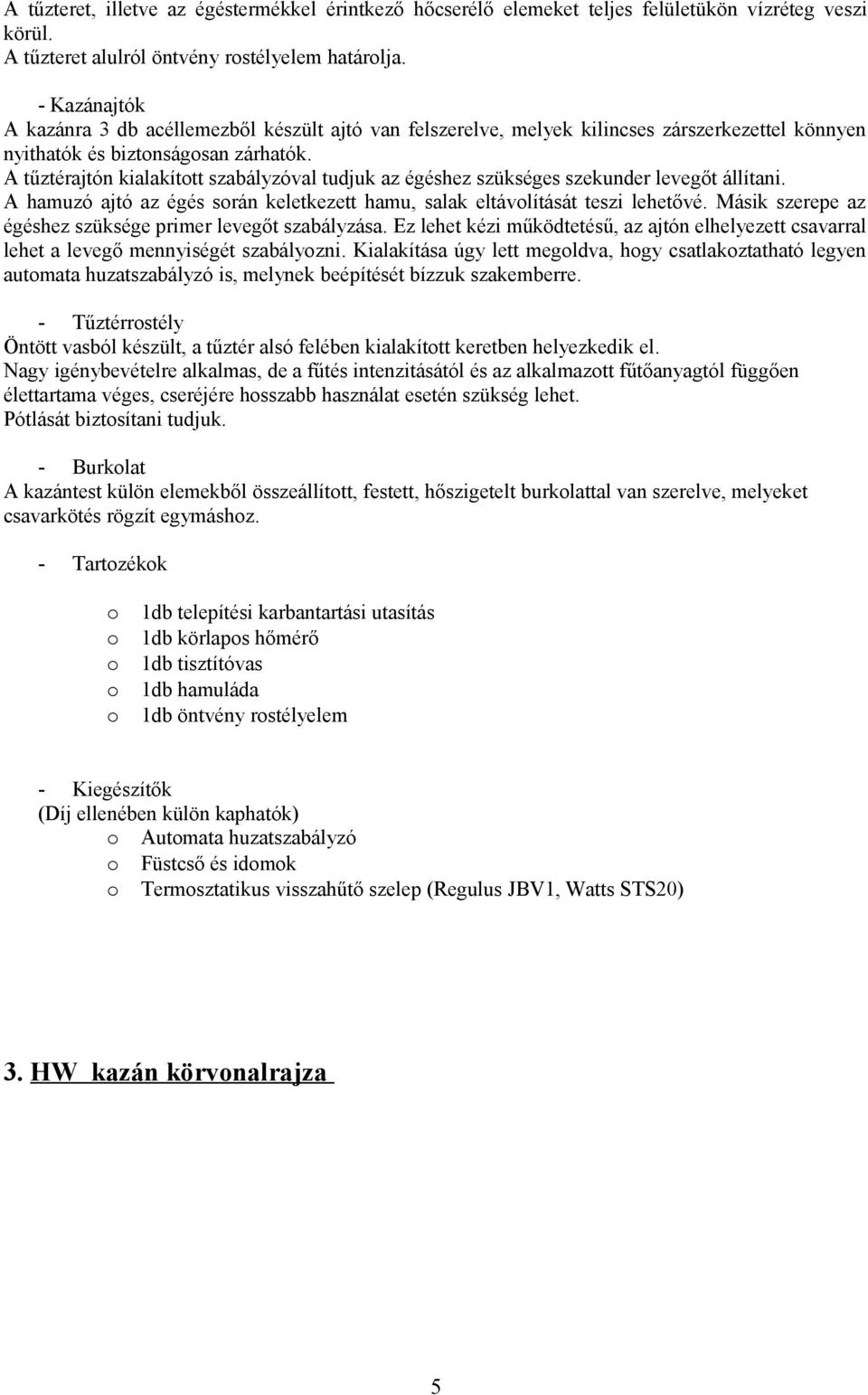

5 A tűzteret, illetve az égéstermékkel érintkező hőcserélő elemeket teljes felületükön vízréteg veszi körül. A tűzteret alulról öntvény rostélyelem határolja. - Kazánajtók A kazánra 3 db acéllemezből készült ajtó van felszerelve, melyek kilincses zárszerkezettel könnyen nyithatók és biztonságosan zárhatók. A tűztérajtón kialakított szabályzóval tudjuk az égéshez szükséges szekunder levegőt állítani. A hamuzó ajtó az égés során keletkezett hamu, salak eltávolítását teszi lehetővé. Másik szerepe az égéshez szüksége primer levegőt szabályzása. Ez lehet kézi működtetésű, az ajtón elhelyezett csavarral lehet a levegő mennyiségét szabályozni. Kialakítása úgy lett megoldva, hogy csatlakoztatható legyen automata huzatszabályzó is, melynek beépítését bízzuk szakemberre. - Tűztérrostély Öntött vasból készült, a tűztér alsó felében kialakított keretben helyezkedik el. Nagy igénybevételre alkalmas, de a fűtés intenzitásától és az alkalmazott fűtőanyagtól függően élettartama véges, cseréjére hosszabb használat esetén szükség lehet. Pótlását biztosítani tudjuk. - Burkolat A kazántest külön elemekből összeállított, festett, hőszigetelt burkolattal van szerelve, melyeket csavarkötés rögzít egymáshoz. - Tartozékok o o o o o 1db telepítési karbantartási utasítás 1db körlapos hőmérő 1db tisztítóvas 1db hamuláda 1db öntvény rostélyelem - Kiegészítők (Díj ellenében külön kaphatók) o Automata huzatszabályzó o Füstcső és idomok o Termosztatikus visszahűtő szelep (Regulus JBV1, Watts STS20) 3. HW kazán körvonalrajza 5

6 I VI V V II I Hûtõszelep termosztát csonk Hûtõvíz kilépõ csonk Hûtõvíz belépõ csonk Biztonsági szelep csonk Huzatszabályzó csonk Termosztát csonk Töltõ - ür itõ csonk Visszatérõ csonk Elõremenõ csonk Megnevezés 1/2" 1/2" 1/2" 3/4" 3/4" 1/2" 1/2" 5/4" 5/4" Mér et IV VI VIII VII Csonktáblázat: IX VIII VII VI IV III Jel IX 4. HW kazánok műszaki mérettáblázata 6

7 Típus

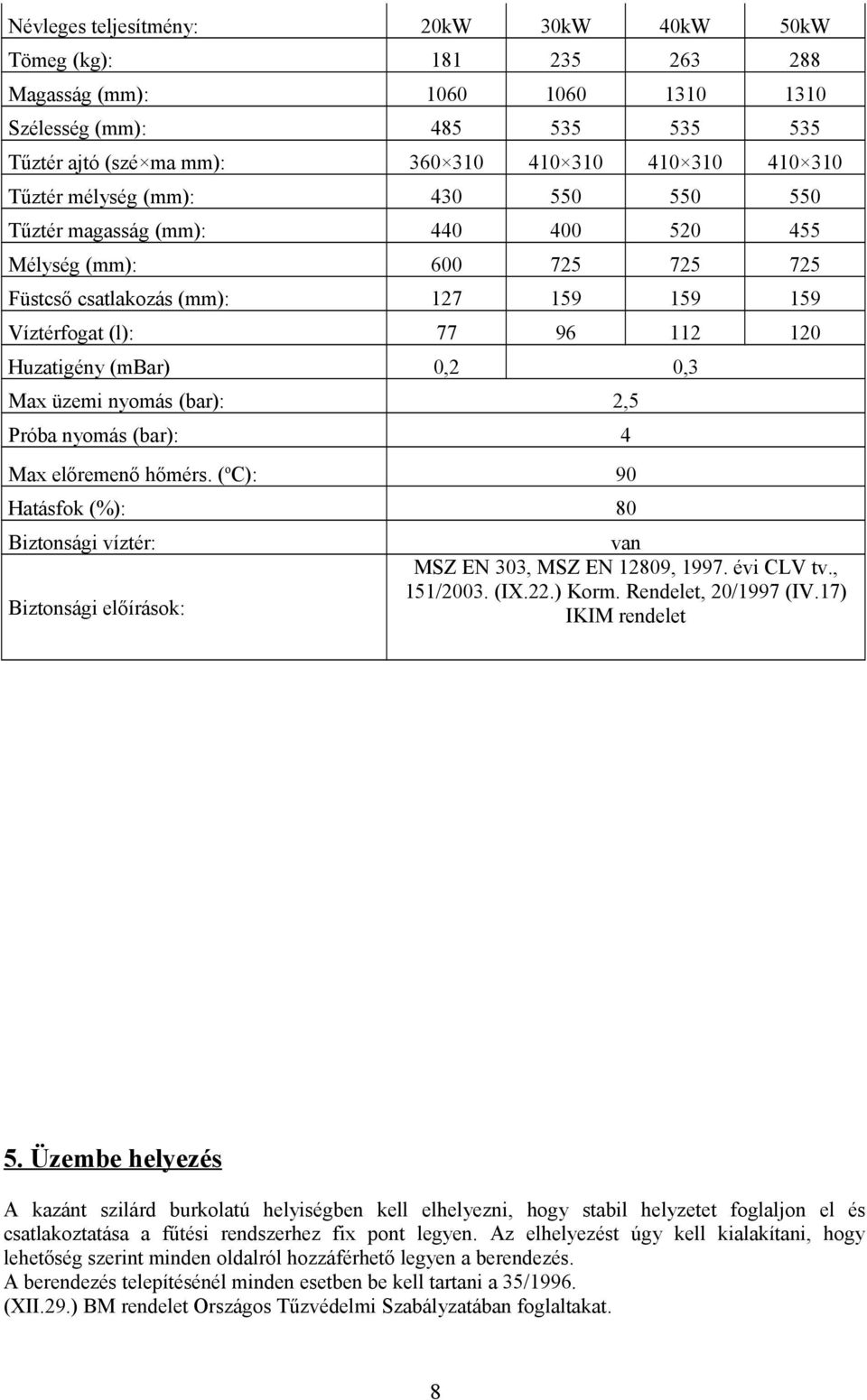

8 Névleges teljesítmény: 20kW 30kW 40kW 50kW Tömeg (kg): Magasság (mm): Szélesség (mm): Tűztér ajtó (szé ma mm): Tűztér mélység (mm): Tűztér magasság (mm): Mélység (mm): Füstcső csatlakozás (mm): Víztérfogat (l): Huzatigény (mbar) 0,2 0,3 Max üzemi nyomás (bar): 2,5 Próba nyomás (bar): 4 Max előremenő hőmérs. ( o C): 90 Hatásfok (%): 80 Biztonsági víztér: Biztonsági előírások: van MSZ EN 303, MSZ EN 12809, évi CLV tv., 151/2003. (IX.22.) Korm. Rendelet, 20/1997 (IV.17) IKIM rendelet 5. Üzembe helyezés A kazánt szilárd burkolatú helyiségben kell elhelyezni, hogy stabil helyzetet foglaljon el és csatlakoztatása a fűtési rendszerhez fix pont legyen. Az elhelyezést úgy kell kialakítani, hogy lehetőség szerint minden oldalról hozzáférhető legyen a berendezés. A berendezés telepítésénél minden esetben be kell tartani a 35/1996. (XII.29.) BM rendelet Országos Tűzvédelmi Szabályzatában foglaltakat. 8

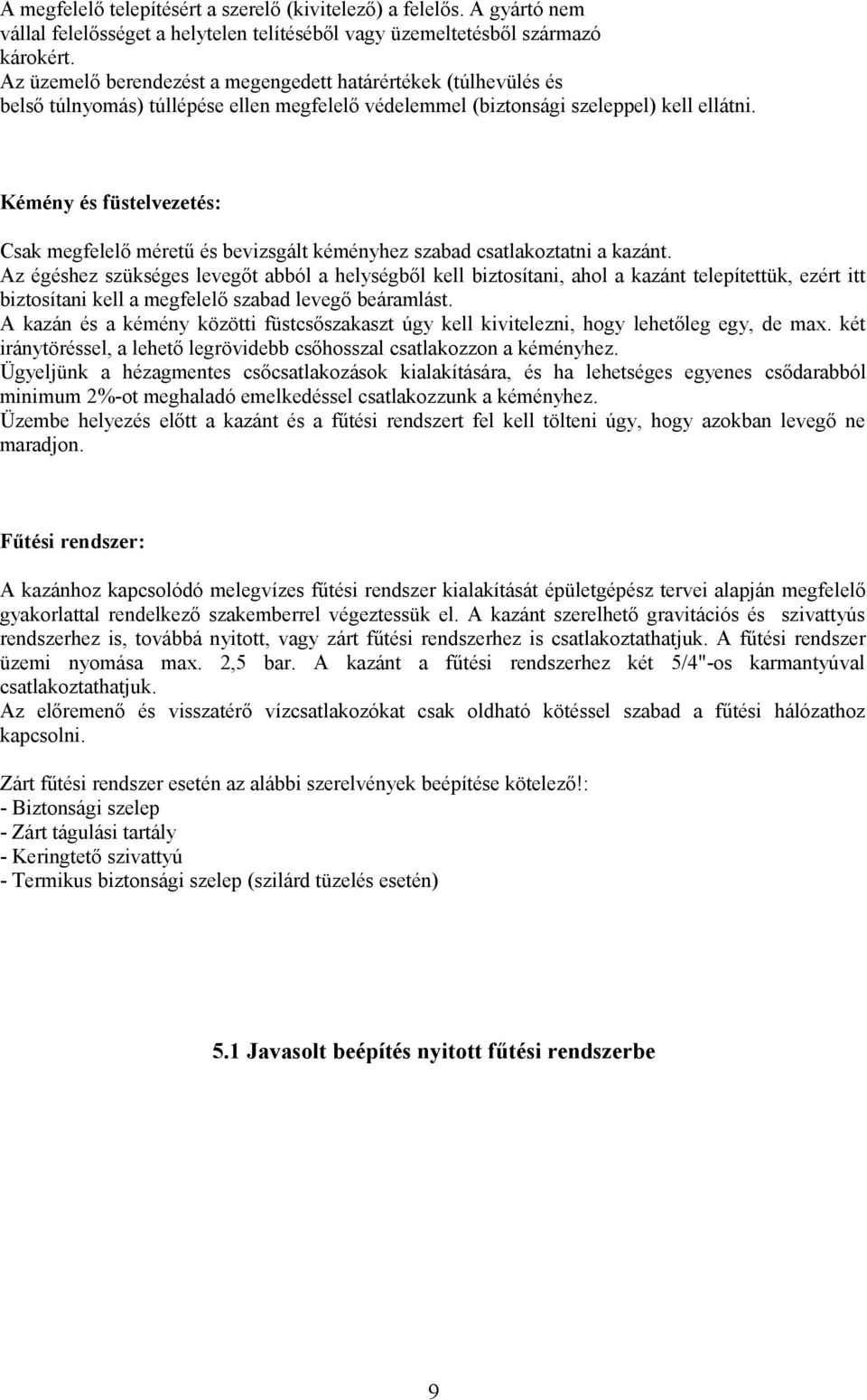

9 A megfelelő telepítésért a szerelő (kivitelező) a felelős. A gyártó nem vállal felelősséget a helytelen telítéséből vagy üzemeltetésből származó károkért. Az üzemelő berendezést a megengedett határértékek (túlhevülés és belső túlnyomás) túllépése ellen megfelelő védelemmel (biztonsági szeleppel) kell ellátni. Kémény és füstelvezetés: Csak megfelelő méretű és bevizsgált kéményhez szabad csatlakoztatni a kazánt. Az égéshez szükséges levegőt abból a helységből kell biztosítani, ahol a kazánt telepítettük, ezért itt biztosítani kell a megfelelő szabad levegő beáramlást. A kazán és a kémény közötti füstcsőszakaszt úgy kell kivitelezni, hogy lehetőleg egy, de max. két iránytöréssel, a lehető legrövidebb csőhosszal csatlakozzon a kéményhez. Ügyeljünk a hézagmentes csőcsatlakozások kialakítására, és ha lehetséges egyenes csődarabból minimum 2%-ot meghaladó emelkedéssel csatlakozzunk a kéményhez. Üzembe helyezés előtt a kazánt és a fűtési rendszert fel kell tölteni úgy, hogy azokban levegő ne maradjon. Fűtési rendszer: A kazánhoz kapcsolódó melegvízes fűtési rendszer kialakítását épületgépész tervei alapján megfelelő gyakorlattal rendelkező szakemberrel végeztessük el. A kazánt szerelhető gravitációs és szivattyús rendszerhez is, továbbá nyitott, vagy zárt fűtési rendszerhez is csatlakoztathatjuk. A fűtési rendszer üzemi nyomása max. 2,5 bar. A kazánt a fűtési rendszerhez két 5/4"-os karmantyúval csatlakoztathatjuk. Az előremenő és visszatérő vízcsatlakozókat csak oldható kötéssel szabad a fűtési hálózathoz kapcsolni. Zárt fűtési rendszer esetén az alábbi szerelvények beépítése kötelező!: - Biztonsági szelep - Zárt tágulási tartály - Keringtető szivattyú - Termikus biztonsági szelep (szilárd tüzelés esetén) 5.1 Javasolt beépítés nyitott fűtési rendszerbe 9

10 III Tágulási tartály Biztonsági szelep Tágulási vezeték Hõmérõ Túlfolyó vezeték Fûtõtest II 5.2 Javasolt beépítés zárt fűtési rendszerbe Légtelenítõ Biztonsági szelep Hõmérõ Fûtésredszer elõremenõ Puffer tároló III II Fûtésrendszer visszatérõ Ürítõ vezeték Keringetõ szivatyú Tágulási tartály 5.3 Termikus biztonsági szelep beépítése 10

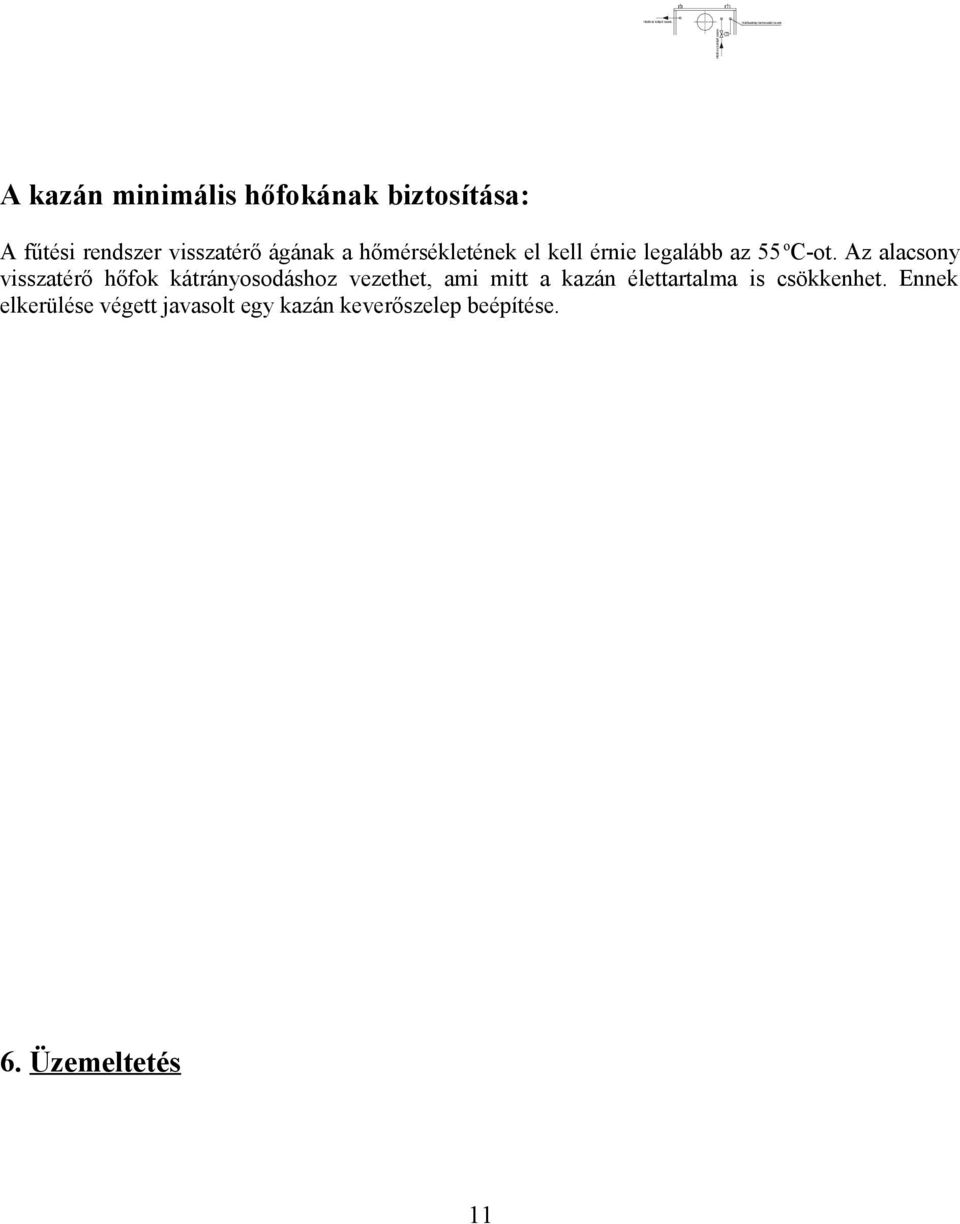

11 Hûtõvíz kilépõ csonk T Hûtõszelep termosztát csonk Hûtõvíz belépõ csonk A kazán minimális hőfokának biztosítása: A fűtési rendszer visszatérő ágának a hőmérsékletének el kell érnie legalább az 55 o C-ot. Az alacsony visszatérő hőfok kátrányosodáshoz vezethet, ami mitt a kazán élettartalma is csökkenhet. Ennek elkerülése végett javasolt egy kazán keverőszelep beépítése. 6. Üzemeltetés 11

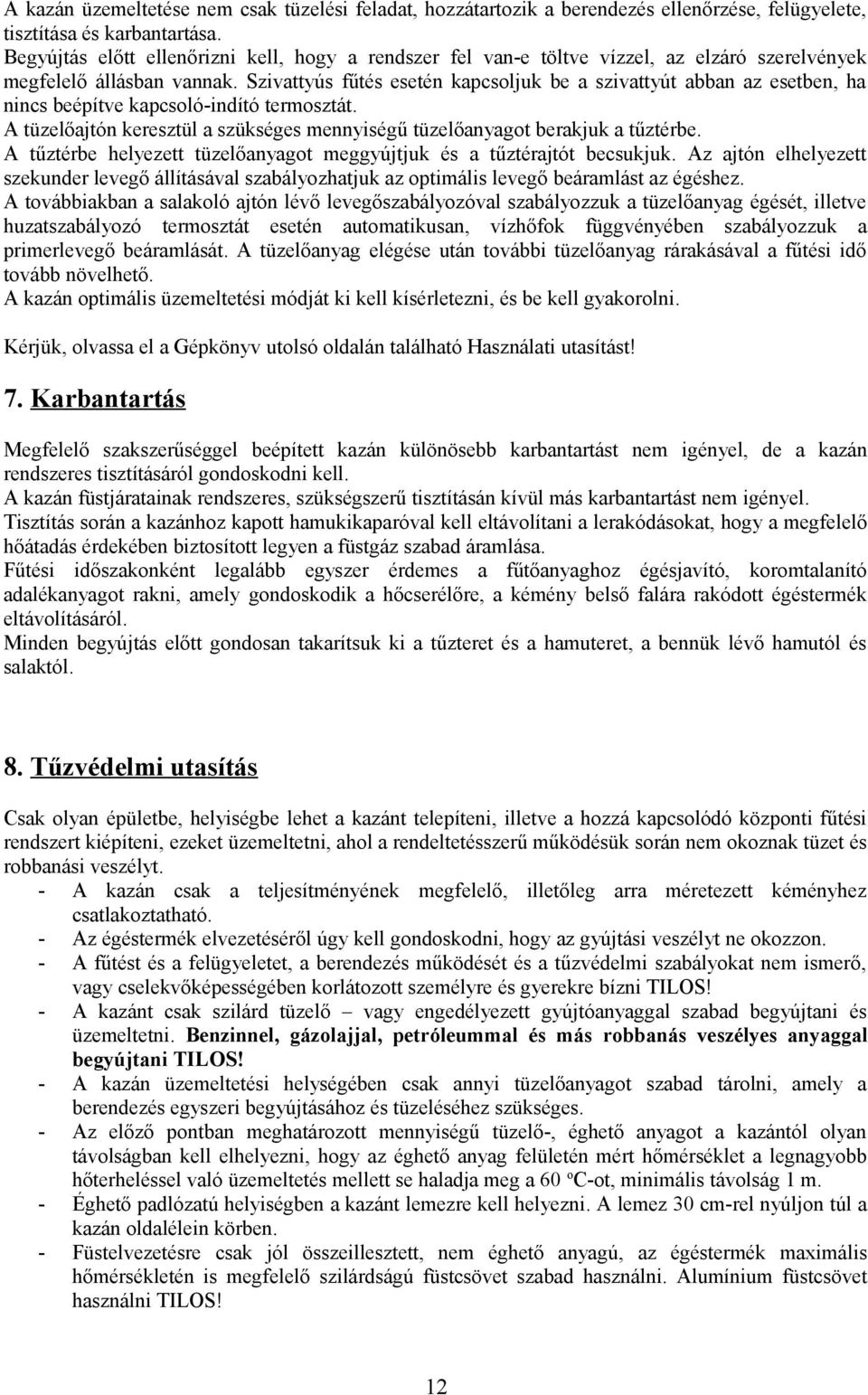

12 A kazán üzemeltetése nem csak tüzelési feladat, hozzátartozik a berendezés ellenőrzése, felügyelete, tisztítása és karbantartása. Begyújtás előtt ellenőrizni kell, hogy a rendszer fel van-e töltve vízzel, az elzáró szerelvények megfelelő állásban vannak. Szivattyús fűtés esetén kapcsoljuk be a szivattyút abban az esetben, ha nincs beépítve kapcsoló-indító termosztát. A tüzelőajtón keresztül a szükséges mennyiségű tüzelőanyagot berakjuk a tűztérbe. A tűztérbe helyezett tüzelőanyagot meggyújtjuk és a tűztérajtót becsukjuk. Az ajtón elhelyezett szekunder levegő állításával szabályozhatjuk az optimális levegő beáramlást az égéshez. A továbbiakban a salakoló ajtón lévő levegőszabályozóval szabályozzuk a tüzelőanyag égését, illetve huzatszabályozó termosztát esetén automatikusan, vízhőfok függvényében szabályozzuk a primerlevegő beáramlását. A tüzelőanyag elégése után további tüzelőanyag rárakásával a fűtési idő tovább növelhető. A kazán optimális üzemeltetési módját ki kell kísérletezni, és be kell gyakorolni. Kérjük, olvassa el a Gépkönyv utolsó oldalán található Használati utasítást! 7. Karbantartás Megfelelő szakszerűséggel beépített kazán különösebb karbantartást nem igényel, de a kazán rendszeres tisztításáról gondoskodni kell. A kazán füstjáratainak rendszeres, szükségszerű tisztításán kívül más karbantartást nem igényel. Tisztítás során a kazánhoz kapott hamukikaparóval kell eltávolítani a lerakódásokat, hogy a megfelelő hőátadás érdekében biztosított legyen a füstgáz szabad áramlása. Fűtési időszakonként legalább egyszer érdemes a fűtőanyaghoz égésjavító, koromtalanító adalékanyagot rakni, amely gondoskodik a hőcserélőre, a kémény belső falára rakódott égéstermék eltávolításáról. Minden begyújtás előtt gondosan takarítsuk ki a tűzteret és a hamuteret, a bennük lévő hamutól és salaktól. 8. Tűzvédelmi utasítás Csak olyan épületbe, helyiségbe lehet a kazánt telepíteni, illetve a hozzá kapcsolódó központi fűtési rendszert kiépíteni, ezeket üzemeltetni, ahol a rendeltetésszerű működésük során nem okoznak tüzet és robbanási veszélyt. - A kazán csak a teljesítményének megfelelő, illetőleg arra méretezett kéményhez csatlakoztatható. - Az égéstermék elvezetéséről úgy kell gondoskodni, hogy az gyújtási veszélyt ne okozzon. - A fűtést és a felügyeletet, a berendezés működését és a tűzvédelmi szabályokat nem ismerő, vagy cselekvőképességében korlátozott személyre és gyerekre bízni TILOS! - A kazánt csak szilárd tüzelő vagy engedélyezett gyújtóanyaggal szabad begyújtani és üzemeltetni. Benzinnel, gázolajjal, petróleummal és más robbanás veszélyes anyaggal begyújtani TILOS! - A kazán üzemeltetési helységében csak annyi tüzelőanyagot szabad tárolni, amely a berendezés egyszeri begyújtásához és tüzeléséhez szükséges. - Az előző pontban meghatározott mennyiségű tüzelő-, éghető anyagot a kazántól olyan távolságban kell elhelyezni, hogy az éghető anyag felületén mért hőmérséklet a legnagyobb hőterheléssel való üzemeltetés mellett se haladja meg a 60 o C-ot, minimális távolság 1 m. - Éghető padlózatú helyiségben a kazánt lemezre kell helyezni. A lemez 30 cm-rel nyúljon túl a kazán oldalélein körben. - Füstelvezetésre csak jól összeillesztett, nem éghető anyagú, az égéstermék maximális hőmérsékletén is megfelelő szilárdságú füstcsövet szabad használni. Alumínium füstcsövet használni TILOS! 12

13 - Csak kifogástalan műszaki állapotban lévő kazán üzemeltethető. A fentiekben nem részletezett, de kötelezően előírt tűzvédelmi előírásokat a 4/1980. (IX.25.) BM számú rendelet tartalmazzák. 9. Fontos tudnivalók - A kazánt koksz eltüzelésére TILOS használni! - A kazánhoz használt kémény 8-10 m legyen, mert csak így biztosítható a szükséges 0,2-0,3 mbar, a füstcső depresszió biztosított legyen. A kazánokat csak megfelelő, a füstcsőkimenettel megegyező füstcsővel szabad csatlakoztatni a kéményhez. Leszűkíteni, kisebb keresztmetszetű füstcsövet használni TILOS! Kerülni kell a füstcső 90 o -os törését, lehetőleg egyenes vagy íves kéménybekötést alkalmazzunk. A fűtési rendszer gyakori víz leeresztését és utántöltését kerülni kell. - Melegvizet a fűtőberendezésből semmiféle célra kivenni nem szabad. Használati melegvizet hőcserélő beépítésével lehet biztosítani. Padlófűtés esetén is szükséges lehet hőcserélő beépítése. - A kazán megfelelő teljesítményének biztosításához szemelőt kell tartani, hogy a visszatérő vízhőfok elérje legalább az 60 C-ot. Ellenkező esetben ez kátrányosodáshoz vezet. 1mm lerakódott kátrány réteg 7-8 %-os teljesítmény romlást eredményez. - A fűtőberendezésbe üzemelés közben vizet tölteni vagy azt leüríteni nem javasolt. Töltést, ürítést csak hideg állapotban (max.30 C) szabad végezni. - A berendezést csak megfelelően hőszigetelt helyiségben üzemeltessük. Amennyiben a rendszerben fagyás bekövetkezett, megszüntetéséig a kazánba begyújtani TILOS! - Kazánhoz kapcsolódó fűtési rendszer megtervezése épületgépész-tervező feladata, mely egyben garancia arra, hogy Ön jól működő, üzembiztos fűtési rendszer tulajdonosa legyen. - A kazán teljesítményét a használt tüzelőanyag minősége, fűtőértéke nagyban befolyásolja, de a tüzelés módját is gondosan ki kell kísérletezni, be kell gyakorolni. - A kazánajtók kezelőfogantyúi üzemelés közben felmelegednek, fontos a védőkesztyű használata az égési sérülés elkerülése érdekében. - A kazán előremenő és visszatérő csonkját egyből leszűkíteni TILOS, ez megakadályozza a szabad áramlást, ezzel csökkenti a kazán szabad átáramlását. Ezen csonkok egy lépésben való leszűkítése garancia elvesztését vonja maga után! 10. Jótállási feltételek - A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti, ezért ezt őrizze meg. - Követelje meg a forgalmazótól a vásárlás napjának pontos feltüntetését a jótállási jegyen. - Elveszett jótállási jegyet nem tudunk pótolni. - Jótállási jegyen történt bármilyen javítás, törlés vagy átírás, valótlan adatok bejegyzése, a jótállási jegy érvénytelenítését vonja maga után. - A jótállási jegy szabálytalan kiállítása vagy a fogyasztó részére történő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. A fogyasztót a jótállás alapján megillető jogok: - A fogyasztót a Polgári törvénykönyvről szóló évi IV. törvény aiban, valamint a 49/2003. (VII.30.) GKM rendeletben határozott jogok illetik meg: (1) Hibás teljesítés esetén a fogyasztó 13

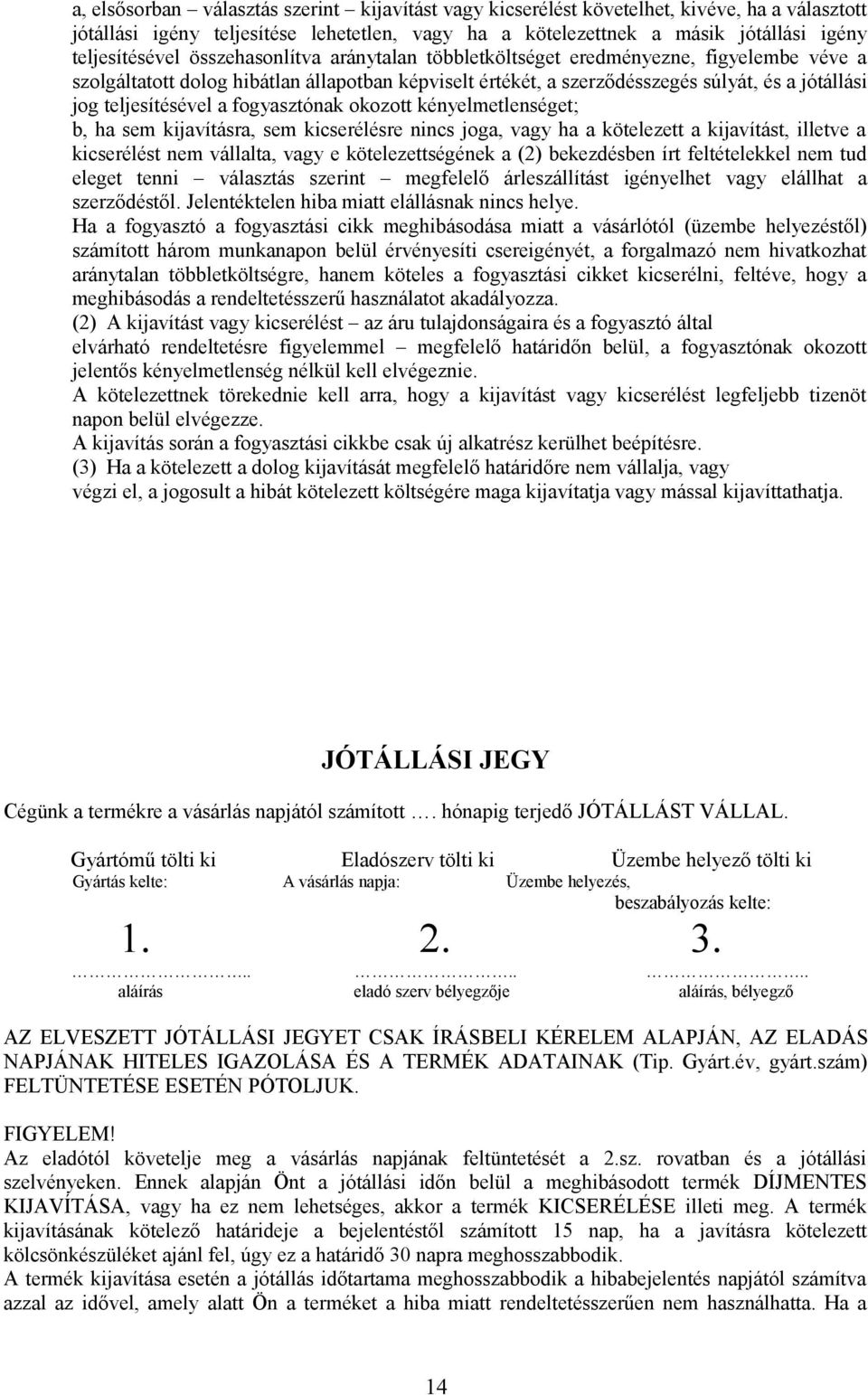

14 a, elsősorban választás szerint kijavítást vagy kicserélést követelhet, kivéve, ha a választott jótállási igény teljesítése lehetetlen, vagy ha a kötelezettnek a másik jótállási igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne, figyelembe véve a szolgáltatott dolog hibátlan állapotban képviselt értékét, a szerződésszegés súlyát, és a jótállási jog teljesítésével a fogyasztónak okozott kényelmetlenséget; b, ha sem kijavításra, sem kicserélésre nincs joga, vagy ha a kötelezett a kijavítást, illetve a kicserélést nem vállalta, vagy e kötelezettségének a (2) bekezdésben írt feltételekkel nem tud eleget tenni választás szerint megfelelő árleszállítást igényelhet vagy elállhat a szerződéstől. Jelentéktelen hiba miatt elállásnak nincs helye. Ha a fogyasztó a fogyasztási cikk meghibásodása miatt a vásárlótól (üzembe helyezéstől) számított három munkanapon belül érvényesíti csereigényét, a forgalmazó nem hivatkozhat aránytalan többletköltségre, hanem köteles a fogyasztási cikket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. (2) A kijavítást vagy kicserélést az áru tulajdonságaira és a fogyasztó által elvárható rendeltetésre figyelemmel megfelelő határidőn belül, a fogyasztónak okozott jelentős kényelmetlenség nélkül kell elvégeznie. A kötelezettnek törekednie kell arra, hogy a kijavítást vagy kicserélést legfeljebb tizenöt napon belül elvégezze. A kijavítás során a fogyasztási cikkbe csak új alkatrész kerülhet beépítésre. (3) Ha a kötelezett a dolog kijavítását megfelelő határidőre nem vállalja, vagy végzi el, a jogosult a hibát kötelezett költségére maga kijavítatja vagy mással kijavíttathatja. JÓTÁLLÁSI JEGY Cégünk a termékre a vásárlás napjától számított. hónapig terjedő JÓTÁLLÁST VÁLLAL. Gyártómű tölti ki Eladószerv tölti ki Üzembe helyező tölti ki Gyártás kelte: A vásárlás napja: Üzembe helyezés, beszabályozás kelte: aláírás eladó szerv bélyegzője aláírás, bélyegző AZ ELVESZETT JÓTÁLLÁSI JEGYET CSAK ÍRÁSBELI KÉRELEM ALAPJÁN, AZ ELADÁS NAPJÁNAK HITELES IGAZOLÁSA ÉS A TERMÉK ADATAINAK (Tip. Gyárt.év, gyárt.szám) FELTÜNTETÉSE ESETÉN PÓTOLJUK. FIGYELEM! Az eladótól követelje meg a vásárlás napjának feltüntetését a 2.sz. rovatban és a jótállási szelvényeken. Ennek alapján Önt a jótállási időn belül a meghibásodott termék DÍJMENTES KIJAVÍTÁSA, vagy ha ez nem lehetséges, akkor a termék KICSERÉLÉSE illeti meg. A termék kijavításának kötelező határideje a bejelentéstől számított 15 nap, ha a javításra kötelezett kölcsönkészüléket ajánl fel, úgy ez a határidő 30 napra meghosszabbodik. A termék kijavítása esetén a jótállás időtartama meghosszabbodik a hibabejelentés napjától számítva azzal az idővel, amely alatt Ön a terméket a hiba miatt rendeltetésszerűen nem használhatta. Ha a 14

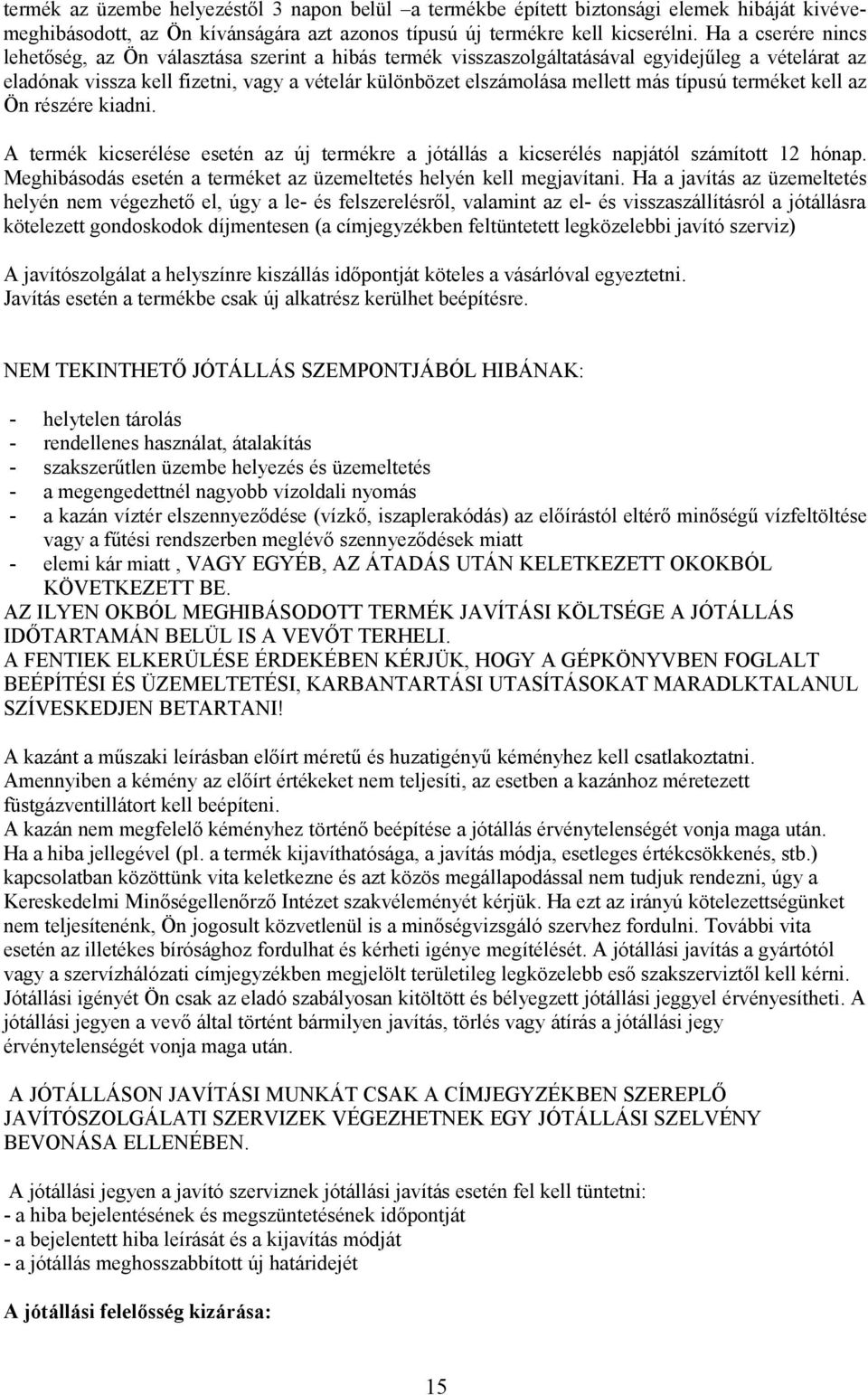

15 termék az üzembe helyezéstől 3 napon belül a termékbe épített biztonsági elemek hibáját kivévemeghibásodott, az Ön kívánságára azt azonos típusú új termékre kell kicserélni. Ha a cserére nincs lehetőség, az Ön választása szerint a hibás termék visszaszolgáltatásával egyidejűleg a vételárat az eladónak vissza kell fizetni, vagy a vételár különbözet elszámolása mellett más típusú terméket kell az Ön részére kiadni. A termék kicserélése esetén az új termékre a jótállás a kicserélés napjától számított 12 hónap. Meghibásodás esetén a terméket az üzemeltetés helyén kell megjavítani. Ha a javítás az üzemeltetés helyén nem végezhető el, úgy a le- és felszerelésről, valamint az el- és visszaszállításról a jótállásra kötelezett gondoskodok díjmentesen (a címjegyzékben feltüntetett legközelebbi javító szerviz) A javítószolgálat a helyszínre kiszállás időpontját köteles a vásárlóval egyeztetni. Javítás esetén a termékbe csak új alkatrész kerülhet beépítésre. NEM TEKINTHETŐ JÓTÁLLÁS SZEMPONTJÁBÓL HIBÁNAK: - helytelen tárolás - rendellenes használat, átalakítás - szakszerűtlen üzembe helyezés és üzemeltetés - a megengedettnél nagyobb vízoldali nyomás - a kazán víztér elszennyeződése (vízkő, iszaplerakódás) az előírástól eltérő minőségű vízfeltöltése vagy a fűtési rendszerben meglévő szennyeződések miatt - elemi kár miatt, VAGY EGYÉB, AZ ÁTADÁS UTÁN KELETKEZETT OKOKBÓL KÖVETKEZETT BE. AZ ILYEN OKBÓL MEGHIBÁSODOTT TERMÉK JAVÍTÁSI KÖLTSÉGE A JÓTÁLLÁS IDŐTARTAMÁN BELÜL IS A VEVŐT TERHELI. A FENTIEK ELKERÜLÉSE ÉRDEKÉBEN KÉRJÜK, HOGY A GÉPKÖNYVBEN FOGLALT BEÉPÍTÉSI ÉS ÜZEMELTETÉSI, KARBANTARTÁSI UTASÍTÁSOKAT MARADLKTALANUL SZÍVESKEDJEN BETARTANI! A kazánt a műszaki leírásban előírt méretű és huzatigényű kéményhez kell csatlakoztatni. Amennyiben a kémény az előírt értékeket nem teljesíti, az esetben a kazánhoz méretezett füstgázventillátort kell beépíteni. A kazán nem megfelelő kéményhez történő beépítése a jótállás érvénytelenségét vonja maga után. Ha a hiba jellegével (pl. a termék kijavíthatósága, a javítás módja, esetleges értékcsökkenés, stb.) kapcsolatban közöttünk vita keletkezne és azt közös megállapodással nem tudjuk rendezni, úgy a Kereskedelmi Minőségellenőrző Intézet szakvéleményét kérjük. Ha ezt az irányú kötelezettségünket nem teljesítenénk, Ön jogosult közvetlenül is a minőségvizsgáló szervhez fordulni. További vita esetén az illetékes bírósághoz fordulhat és kérheti igénye megítélését. A jótállási javítás a gyártótól vagy a szervízhálózati címjegyzékben megjelölt területileg legközelebb eső szakszerviztől kell kérni. Jótállási igényét Ön csak az eladó szabályosan kitöltött és bélyegzett jótállási jeggyel érvényesítheti. A jótállási jegyen a vevő által történt bármilyen javítás, törlés vagy átírás a jótállási jegy érvénytelenségét vonja maga után. A JÓTÁLLÁSON JAVÍTÁSI MUNKÁT CSAK A CÍMJEGYZÉKBEN SZEREPLŐ JAVÍTÓSZOLGÁLATI SZERVIZEK VÉGEZHETNEK EGY JÓTÁLLÁSI SZELVÉNY BEVONÁSA ELLENÉBEN. A jótállási jegyen a javító szerviznek jótállási javítás esetén fel kell tüntetni: - a hiba bejelentésének és megszüntetésének időpontját - a bejelentett hiba leírását és a kijavítás módját - a jótállás meghosszabbított új határidejét A jótállási felelősség kizárása: 15

16 A jótállási kötelezettség nem áll fenn, ha a forgalmazó, vagy a kijelölt szakszerviz bizonyítja, hogy a hiba rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár vagy egyéb, vásárlás után keletkezett okból következett be. A rendeltetésellenes használat elkerülése céljából a termékhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be, mert a leírtaktól eltérő használat, helytelen kezelés miatt bekövetkezett hiba esetén a készülékért jótállást nem vállalunk. Illetéktelen cég vagy személy által végzett javítás a jótállás megvonásával jár! A jótállási jegy tartozéka: 5-5 db javítási szelvény a kötelező és a vállalt jótállási időtartamra Kicserélt jelentős részek jegyzéke Szervízhálózat jegyzéke HIBABEJELENTÉSKOR KÖZÖLNI KELL: A kazán típusát, gyártási számát, az adattáblán lévő gyártó cég nevét, valamint az észlelt hibát. A vásárlók jogait és kötelezettségeit, valamint a gyártó és kereskedő kötelezettségeit a 117/1991. (IX.10.) Kormány rendelet tartalmazza Jótállási szelvények a kötelező jótállási időre: Bejelentés időpontja:.. Hiba megszüntetésének időpontja:.. Bejelentett hiba:... Az elhárított hiba leírása:.. A jótállás új határideje: Megjegyzés:. Szerviz száma:.munkaszám:.., 20..hó nap.. (P.H.) aláírás Bejelentés időpontja: Hiba megszüntetésének időpontja:.. Bejelentett hiba: Az elhárított hiba leírása:... A jótállás új határideje: Megjegyzés:. Szerviz száma:.munkaszám:, 20..hó nap (P.H.) aláírás Bejelentés időpontja: Hiba megszüntetésének időpontja:.. Bejelentett hiba: Az elhárított hiba leírása:... A jótállás új határideje: Megjegyzés:. Szerviz száma:.munkaszám:, 20..hó nap (P.H.) aláírás Bejelentés időpontja: Hiba megszüntetésének időpontja:.. 16

17 Bejelentett hiba: Az elhárított hiba leírása:... A jótállás új határideje: Megjegyzés:. Szerviz száma:.munkaszám:, 20..hó nap (P.H.) aláírás Bejelentés időpontja: Hiba megszüntetésének időpontja:.. Bejelentett hiba: Az elhárított hiba leírása:... A jótállás új határideje: Megjegyzés:. Szerviz száma:.munkaszám:, 20..hó nap (P.H.) aláírás Használati utasítás HW Szilárdtüzelésű kazánokhoz Kérjük olvassa el a gépkönyven előzőekben leírtakat és ezen használati utasítással együtt tartsa be azokat. - A berendezés elsősorban fára kifejlesztett kazán, melynek használatát, optimális tüzelési módját ki kell tapasztalni. - A megadott kéményméretek minimálisan szükségesek, ennél csak nagyobb átmérőjű alkalmazható eltérés esetén. - A kazán lehetőleg egyenesen és minél rövidebb füstcsővel csatlakoztassuk a kéményhez ez max. 1,0 m legyen. Amennyiben nem megoldható az egyenes füstcső alkalmazása, szükség esetén minél nagyobb ívben kialakított íves csőcsatlakozás is alkalmazható, de ez a depresszió csökkenésével járhat. - Használjon száraz tüzelőanyagot, lehetőleg 20% nedvességtartalom alatti 1-2 éves szárított fát, ez a javasolt a fokozott korom és kátrányképződés elkerülése miatt. - Tüzelőanyag begyújtásánál használjon aprított száraz fát. - Tűztér ajtót mindaddig teljesen nyitva kell hagyni, amíg a tüzelőanyag teljesen begyullad, utána csukja be és levegőt a salakoló ajtón lévő levegőszabályozóval kézi beállítással lehet beszabályozni. - A kazánt névleges teljesítményének 50%-a alatt használni nem gazdaságos, kerülje ennek lehetőségét. - Új kazán első begyújtásakor keletkezett kondenzvíz, ez nem kazánfolyás, a jelenség néhány begyújtás után teljesen megszűnik. - Rendszeresen tisztítsa a kazán füstjáratait a koromtól és kátránytól. Bármilyen hiba, vagy szaktanácsadás céljából hívja a gyártót a gépkönyv első borítóján megadott telefonszámokon! 17

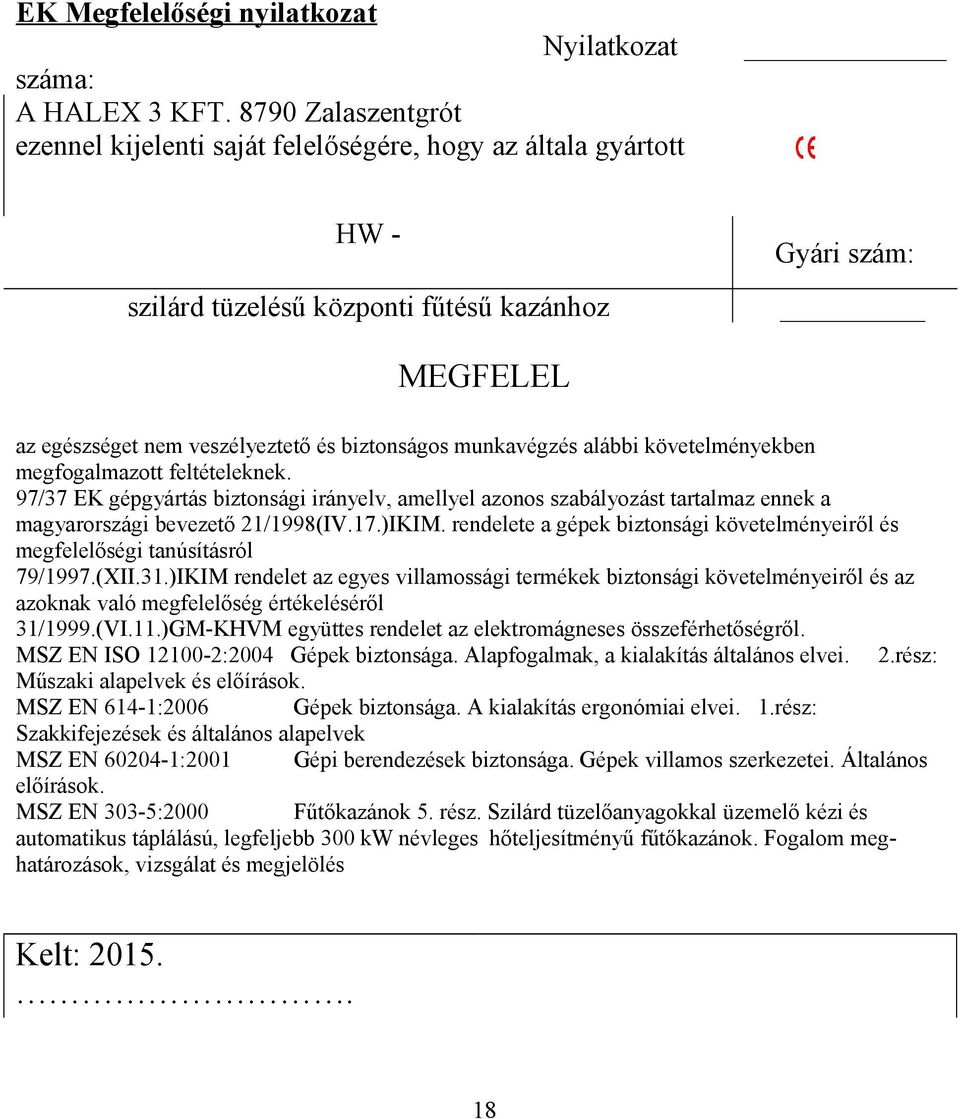

18 EK Megfelelőségi nyilatkozat Nyilatkozat száma: A HALEX 3 KFT Zalaszentgrót ezennel kijelenti saját felelőségére, hogy az általa gyártott HW - Gyári szám: szilárd tüzelésű központi fűtésű kazánhoz MEGFELEL az egészséget nem veszélyeztető és biztonságos munkavégzés alábbi követelményekben megfogalmazott feltételeknek. 97/37 EK gépgyártás biztonsági irányelv, amellyel azonos szabályozást tartalmaz ennek a magyarországi bevezető 21/1998(IV.17.)IKIM. rendelete a gépek biztonsági követelményeiről és megfelelőségi tanúsításról 79/1997.(XII.31.)IKIM rendelet az egyes villamossági termékek biztonsági követelményeiről és az azoknak való megfelelőség értékeléséről 31/1999.(VI.11.)GM-KHVM együttes rendelet az elektromágneses összeférhetőségről. MSZ EN ISO :2004 Gépek biztonsága. Alapfogalmak, a kialakítás általános elvei. 2.rész: Műszaki alapelvek és előírások. MSZ EN 614-1:2006 Gépek biztonsága. A kialakítás ergonómiai elvei. 1.rész: Szakkifejezések és általános alapelvek MSZ EN :2001 Gépi berendezések biztonsága. Gépek villamos szerkezetei. Általános előírások. MSZ EN 303-5:2000 Fűtőkazánok 5. rész. Szilárd tüzelőanyagokkal üzemelő kézi és automatikus táplálású, legfeljebb 300 kw névleges hőteljesítményű fűtőkazánok. Fogalom meghatározások, vizsgálat és megjelölés Kelt:
