1 Elements 3D toll Használati útmutató Kérjük, gondosan olvassa el a használati utasítást, és tartsa meg a későbbiekben is.

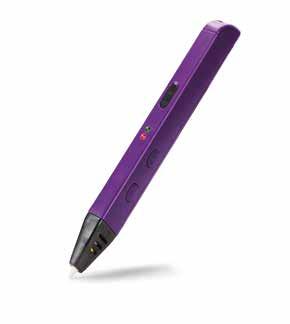

2 Funkciók Tápegység 1 2 ABS/PLA szál bemenet 3 Hőmérséklet beállítások 5 4 Állapotjelző Töltést jelző fény Szálak kiengedése 7 Szálak betöltése 8 6 Sebesség-szabályzó Hegy 9 1

Tartalom AC/DC adapter Szálak Használati útmutató Jegyzet 3D Toll 1. Az Elements 3D toll felmelegítési idejét befolyásolhatja a környezet hőmérséklete. 2.

3 Tartalom AC/DC adapter Szálak Használati útmutató Jegyzet 3D Toll 1. Az Elements 3D toll felmelegítési idejét befolyásolhatja a környezet hőmérséklete. 2. Amennyiben a szál vége sérült, vagy a megfelelőtől eltérően van elvágva, vágja le a következő formában: Műanyag csavarhúzó (a hőmérséklet beállitásához és a hegy cseréjéhez) 3. Az ABS/PLA szálakat ajánlott eltávolítani az Elements 3D toll használatát követően. Helyes Helytelen 2

4 Használati útmutató: 1. A hálózati adapter egyik végét csatlakoztassa az elektromos hálózatba, a másik végét pedig az Elements 3D toll tápegység bementéhez. Használhat külső akkumulátort, és a mellékelt USB kábelt (kimenet: 2A). Miután sikeresen csatlakoztatta, az állapot kijelző pirosan fog világítani. A kijelző mindig ezzel a színnel fog világítani, mikor az eszköz csatlakoztatva van a hálózathoz. 2. A hőmérséklet beállításához nyissa fel a fekete zárófedelet, és használja a mellékelt műanyag csavarhúzót, a megfelelő hőmérséklet kiválasztásához. A növeléséhez forgassa el az óramutató járásával megegyező irányba, a csökkentéséhez pedig az ellenkező irányba. Minden fordulat 15C -al változtatja a hőmérsékletet. A hőmérséklet-tartomány 130C és 240C között található. 3. Nyomja meg az ABS/PLA szálak betöltésére használható gombot, a hőmérséklet el fog kezdeni emelkedni, majd az Elements 3D toll állapot kijelzője zöld fénnyel fog villogni, ez azt jelenti, hogy már bevezetheti a szálakat az eszközbe. 4. Helyezze be az 1,75mm vastagságú szálat az Elements 3D toll ABS/PLA szál bemeneti nyílásába. Tartsa nyomva a szálak betöltésére alkalmas gombot, vagy nyomja meg kétszer (automatikus mód) a szálak betöltéséhez. Ha ismét megnyomja a gombot, a folyamat leáll. 5. Sebesség szabályozás: tolja el a sebesség-szabályozó gombot, a sebesség beállításához. Amennyiben a gomb felfelé mozog, a sebesség növekszik, ellenkező esetben csökken. Megjegyzés: Előfordulhat, hogy a szál nem jön ki az eszköz hegyén, ebben az esetben ellenőrizze, hogy a sebesség-szabályzó ne legyen a minimumra állítva. 6. A szálak eltávolításához, nyomja meg a szálak kiengedésére alkalmas gombot (ha kétszer megnyomja, a folyamat automatikusan megtörténik, amennyiben még egyszer megnyomja ez az automatikus mód leáll). 7. Ha szeretné kicserélni a termék hegyét, nyissa fel a műanyag zárófedelet és használja a csavarhúzót a hegy eltávolításához. 8. Az Elements 3D toll készenléti állapotba kerül két perc használaton kívüli időt követően. Nyomja meg a szálak betöltésére használható gombot, hogy kilépjen ebből a módból.. 3

5 Problémák és megoldások PROBLÉMA PROBLÉMA MEGOLDÁS A töltést jelző LED nem világít A hálózati adapter nem működik megfelelően. Csatlakoztassa az elektromos hálózathoz. A hegy el van záródva. Cserélje ki a hálózati adaptert. Próbálja meg másik aljzathoz csatlakoztatni. Cserélje ki a hegyet az útmutató alapján. A szálak nem távoznak a termék hegyén keresztüll A hőmérséklet nem elegendő. Nem éri el a megfelelő felhasználási hőmérsékletet. Hibás motor. Cserélje ki a hegyet az útmutató alapján és váltson hőmérsékletet. Cserélje ki a hegyet az útmutató alapján. Távolítsa el a szálat és tisztítsa meg az eszközt. Vágja le a szál sérült végét és töltse be újra. A szál hibás betöltése Vágja le a szál végét és ismét helyezze a tollba. Nem éri el a megfelelő felhasználási hőmérsékletet Hőmérséklet- érzékelő Cserélje ki a hegyet az útmutató alapján. 4

6 Óvintézkedések 1. Az eszköz használata 8 éven felüli gyermekek és felnőttek számára ajánlott. Gyermekek felnőtt felügyelete mellett használhatják. 2. Az Elements 3D toll használata alatt, semmilyen esetben se érintse meg a termék hegyét. 3. Ne helyezzen a szálak betöltésére alkalmas nyílásba más anyagokat. 4. Ne használjon a gyártó által mellékelt hálózati adaptertől eltérő csatlakozót. 5. Ne használjon a gyártó által mellékelt szálaktól eltérőt. 6. Ne tegye nedves közegbe, illetve ne nedvesítse meg az eszközt. 7. Tartsa biztonságos helyen, gyermekektől elzárva. Műszaki adatok Tápegység: 1. Hálózati adapter V 50/60 Hz 5V 2A 2. Power Bank, kimenet: 2A (nem tartozék). 3D extrudálással formázott Hegy átmérője: 0,6mm Szál átmérője: 1,75mm Maximum teljesítmény: 10W Hőmérséklet-tartomány: C / állítható (ABS 210 C, PLA 175 C) Sebesség: szabályozható Szín: lila Méretek: 175 x 17 x 20mm Súly: 40g 5

7 Jótállási jegy Forgalmazó neve és címe:grupo Marketinnova Hungría Kft.1138 Budapest, Népfürdő u. 22. Termék megnevezése:elements 3D toll Modell: Elements 3D toll Márka: Elements Az importáló neve és címe: Grupo Marketinnova Hungría Kft Budapest, Népfürdő u. 22. Vásárlás időpontja: A termék fogyasztó részére való átadásának vagy (amennyiben azt a forgalmazó, illetve annak megbízottja végzi) az üzembe helyezés* időpontja: (*a megfelelő aláhúzandó) Javítás esetén töltendő ki! A jótállási igény bejelentésének időpontja: Javításra átvétel időpontja: Hiba oka: Javítás módja: A termék fogyasztó részére való visszaadásának időpontja: A jótállás kijavítás időtartamával meghosszabbított új határideje Tájékoztató a jótállási jogokról A jótállás határideje a termék fogyasztó részére való átadásától vagy az üzembe helyezéstől (amennyiben azt a forgalmazó vagy annak megbízottja végezte el) számított 2 év. 6

8 Nem tartozik jótállás alá a hiba, ha annak oka a termék fogyasztó részére való átadását követően lépett fel, így például, ha a hibát szakszerűtlen üzembe helyezés (kivéve, ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végezte el, illetve ha a szakszerűtlen üzembe helyezés a használati-kezelési útmutató hibájára vezethető vissza) rendeltetésellenes használat, a használati-kezelési útmutatóban foglaltak figyelmen kívül hagyása, helytelen tárolás, helytelen kezelés, rongálás, elemi kár, természeti csapás okozta. Jótállás keretébe tartozó hiba esetén a fogyasztó elsősorban választása szerint kijavítást vagy kicserélést követelhet, kivéve, ha a választott jótállási igény teljesítése lehetetlen, vagy ha az a forgalmazónak a másik jótállási igény teljesítésével összehasonlítva aránytalan többletköltsé get eredményezne. ha sem kijavításra, sem kicserélésre nincs joga, vagy ha a forgalmazó a kijavítást, illetve a kicserélést nem vállalta, vagy e kötelezettségének megfelelő határidőn belül, a fogyasztónak okozott jelentős kényelmetlenség nélkül nem tud eleget tenni, a fogyasztó választása szerint megfelelő árleszállítást igényelhet vagy elállhat a szerződéstől. Jelentéktelen hiba miatt elállásnak nincs helye. Ha a fogyasztó a termék meghibásodása miatt a vásárlástól számított három munkanapon belül érvényesít csereigényt, a forgalmazó nem hivatkozhat aránytalan többletköltségre, hanem köteles a terméket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. A kijavítást vagy kicserélést a termék tulajdonságaira és a fogyasztó által elvárható rendeltetésére figyelemmel megfelelő határidőn belül, a fogyasztónak okozott jelentős kényelmetlenség nélkül kell elvégezni. A forgalmazónak törekednie kell arra, hogy a kijavítást vagy kicserélést legfeljebb tizenöt napon belül elvégezze. Ha a forgalmazó a termék kijavítását megfelelő határidőre nem vállalja, vagy nem végzi el, a fogyasztó a hibát a forgalmazó költségére maga kijavíthatja vagy mással kijavíttathatja A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre. Nem számít bele a jótállási időbe a kijavítási időnek az a része, amely alatt a 7

9 fogyasztó a terméket nem tudja rendeltetésszerűen használni. A jótállási idő a terméknek vagy jelentősebb részének kicserélése (kijavítása) esetén a kicserélt (kijavított) termékre (termékrészre), valamint a kijavítás következményeként jelentkező hiba tekintetében újból kezdődik. A jótállási kötelezettség teljesítésével és a szerződésszerű állapot megteremtésével kapcsolatos költségek ideértve különösen az anyag-, munka- és továbbítási költségeket a forgalmazót terhelik. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható terméket a járművek kivételével az üzemeltetés helyén kell megjavítani. Ha a javítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el- és visszaszállításról a forgalmazó gondoskodik. A jótállás nem érinti a fogyasztó törvényen alapuló így különösen szavatossági, illetve kártérítési jogainak érvényesítését A jótállási igény a jótállási jeggyel érvényesíthető. Jótállási jegy hiányában, ha a fogyasztó jótállási igényt kíván érvényesíteni fogyasztói szerződés megkötését bizonyítottnak kell tekinteni, ha a fogyasztó bemutatja az ellenérték megfizetését igazoló bizonylatot. Akkumulátor jótállás: Teljes kapacitással, normál feltételek között hat hónap az élettartama. Az akkumulátor akkor tekinthető hibásnak, amikor a kapacitása a maximális kapacitás 50%-a vagy annál kevesebb. A fogyasztó jótállási igényét a forgalmazónál vagy az alábbi elérhetőségeken érvényesítheti: Grupo Marketinnova Hungría Kft. ügyfélszolgálat: ugyfelszolgalat@marketinnova.com A forgalmazó a minőségi kifogás bejelentésekor a fogyasztói szerződés keretében érvényesített szavatossági és jótállási igények intézéséről szóló 49/2003. (VII. 30.) GKM rendelet (a továbbiakban: GKM rendelet) 3. -a szerint köteles az ott meghatározott tartalommal jegyzőkönyvet felvenni és annak másolatát a fogyasztó részére átadni. A forgalmazó, illetve a szerviz a termék javításra való átvételekor a GKM rendelet 5. -a szerinti elismervény átadására köteles. 8
