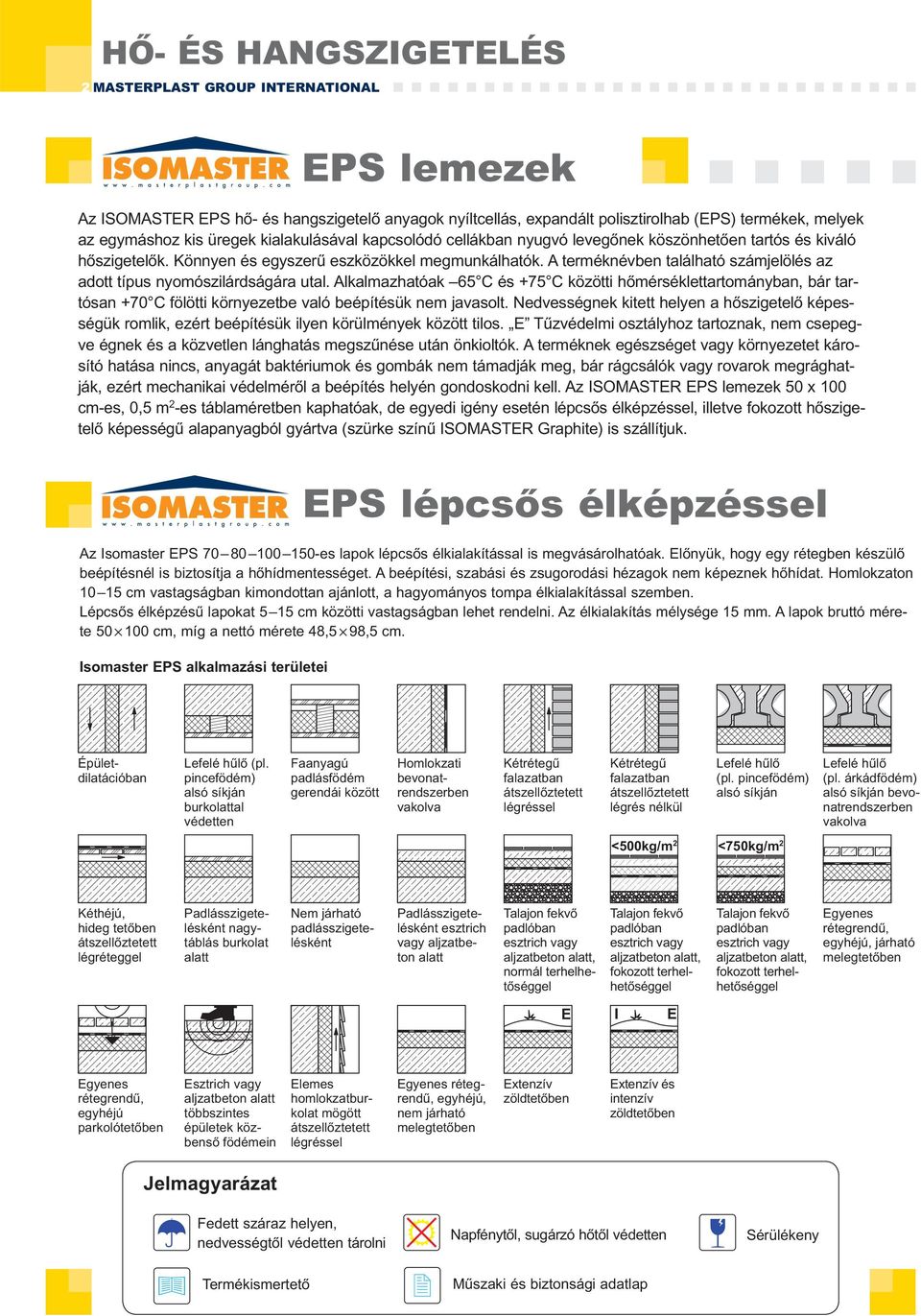

2 2 MASTERPLAST GROUP INTERNATIONAL EPS lemezek Az ISOMASTER EPS hő- és hangszigetelő anyagok nyíltcellás, expandált polisztirolhab (EPS) termékek, melyek az egymáshoz kis üregek kialakulásával kapcsolódó cellákban nyugvó levegőnek köszönhetően tartós és kiváló hőszigetelők. Könnyen és egyszerű eszközökkel megmunkálhatók. A terméknévben található számjelölés az adott típus nyomószilárdságára utal. Alkalmazhatóak 65 C és +75 C közötti hőmérséklettartományban, bár tartósan +70 C fölötti környezetbe való beépítésük nem javasolt. Nedvességnek kitett helyen a hőszigetelő képességük romlik, ezért beépítésük ilyen körülmények között tilos. E Tűzvédelmi osztályhoz tartoznak, nem csepegve égnek és a közvetlen lánghatás megszűnése után önkioltók. A terméknek egészséget vagy környezetet károsító hatása nincs, anyagát baktériumok és gombák nem támadják meg, bár rágcsálók vagy rovarok megrághatják, ezért mechanikai védelméről a beépítés helyén gondoskodni kell. Az ISOMASTER EPS lemezek 50 x 100 cm-es, 0,5 m 2 -es táblaméretben kaphatóak, de egyedi igény esetén lépcsős élképzéssel, illetve fokozott hőszigetelő képességű alapanyagból gyártva (szürke színű ISOMASTER Graphite) is szállítjuk. EPS lépcsős élképzéssel Az Isomaster EPS es lapok lépcsős élkialakítással is megvásárolhatóak. Előnyük, hogy egy rétegben készülő beépítésnél is biztosítja a hőhídmentességet. A beépítési, szabási és zsugorodási hézagok nem képeznek hőhídat. Homlokzaton cm vastagságban kimondottan ajánlott, a hagyományos tompa élkialakítással szemben. Lépcsős élképzésű lapokat 5 15 cm közötti vastagságban lehet rendelni. Az élkialakítás mélysége 15 mm. A lapok bruttó mérete cm, míg a nettó mérete 48,5 98,5 cm. Isomaster EPS alkalmazási területei Épületdilatációban Lefelé hűlő (pl. pincefödém) alsó síkján burkolattal védetten Faanyagú padlásfödém gerendái között Homlokzati bevonatrendszerben vakolva Kétrétegű falazatban átszellőztetett légréssel Kétrétegű falazatban átszellőztetett légrés nélkül Lefelé hűlő (pl. pincefödém) alsó síkján Lefelé hűlő (pl. árkádfödém) alsó síkján bevonatrendszerben vakolva <500kg/m 2 <750kg/m 2 Kéthéjú, hideg tetőben átszellőztetett légréteggel Padlásszigetelésként nagytáblás burkolat alatt Nem járható padlásszigetelésként Padlásszigetelésként esztrich vagy aljzatbeton alatt Talajon fekvő padlóban esztrich vagy aljzatbeton alatt, normál terhelhetőséggel Talajon fekvő padlóban esztrich vagy aljzatbeton alatt, fokozott terhelhetőséggel Talajon fekvő padlóban esztrich vagy aljzatbeton alatt, fokozott terhelhetőséggel Egyenes rétegrendű, egyhéjú, járható melegtetőben E I E Egyenes rétegrendű, egyhéjú parkolótetőben Esztrich vagy aljzatbeton alatt többszintes épületek közbenső födémein Elemes homlokzatburkolat mögött átszellőztetett légréssel Egyenes rétegrendű, egyhéjú, nem járható melegtetőben Extenzív zöldtetőben Extenzív és intenzív zöldtetőben Jelmagyarázat Fedett száraz helyen, nedvességtől védetten tárolni Napfénytől, sugárzó hőtől védetten Sérülékeny Termékismertető Műszaki és biztonsági adatlap

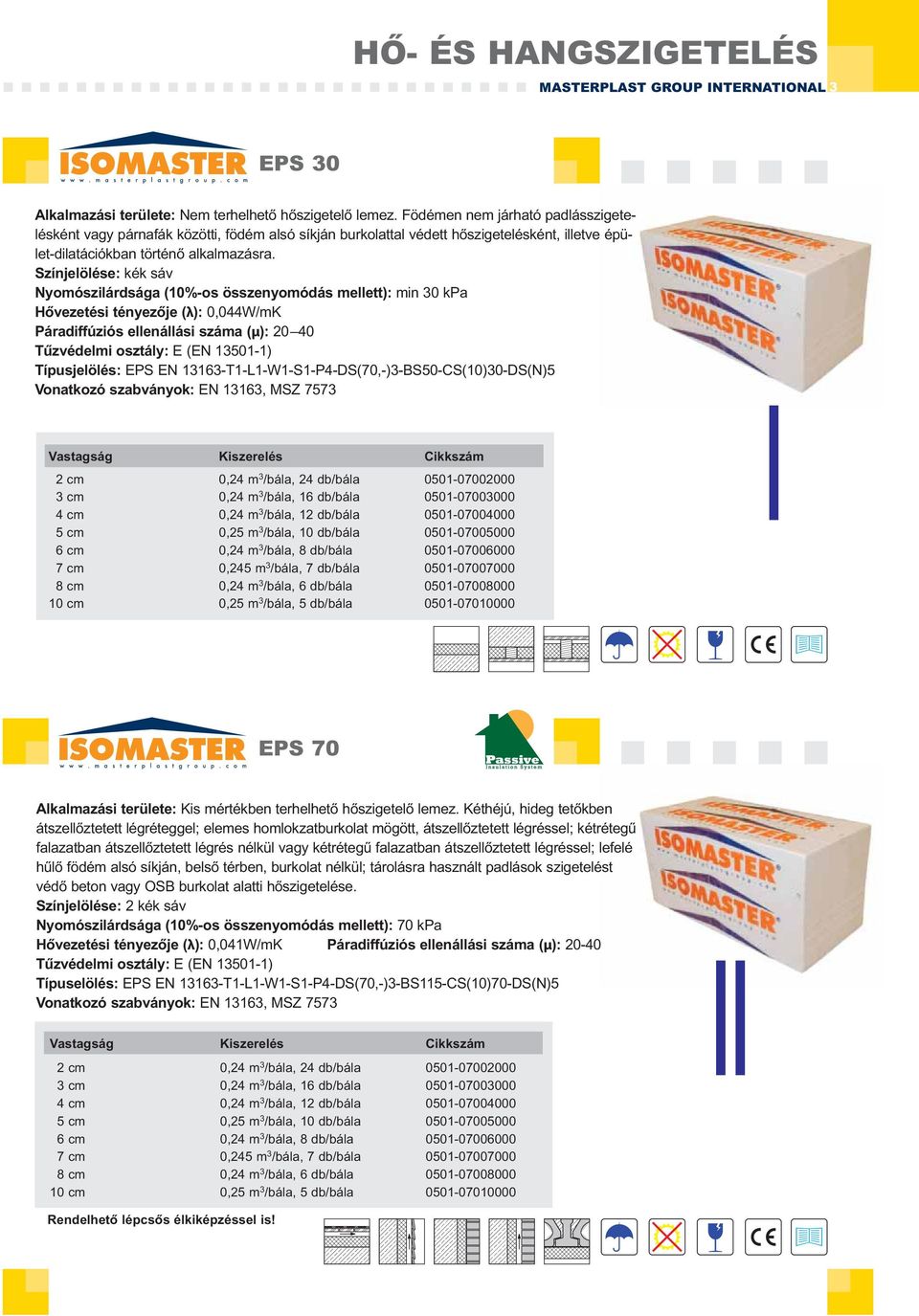

3 MASTERPLAST GROUP INTERNATIONAL 3 EPS 30 Alkalmazási területe: Nem terhelhető hőszigetelő lemez. Födémen nem járható padlásszigetelésként vagy párnafák közötti, födém alsó síkján burkolattal védett hőszigetelésként, illetve épület-dilatációkban történő alkalmazásra. Színjelölése: kék sáv Nyomószilárdsága (10%-os összenyomódás mellett): min 30 kpa Hővezetési tényezője (λ): 0,044W/mK Páradiffúziós ellenállási száma (μ): Tűzvédelmi osztály: E (EN ) Típusjelölés: EPS EN T1-L1-W1-S1-P4-DS(70,-)3-BS50-CS(10)30-DS(N)5 Vonatkozó szabványok: EN 13163, MSZ 7573 Vastagság 2 cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála EPS 70 Alkalmazási területe: Kis mértékben terhelhető hőszigetelő lemez. Kéthéjú, hideg tetőkben átszellőztetett légréteggel; elemes homlokzatburkolat mögött, átszellőztetett légréssel; kétrétegű falazatban átszellőztetett légrés nélkül vagy kétrétegű falazatban átszellőztetett légréssel; lefelé hűlő födém alsó síkján, belső térben, burkolat nélkül; tárolásra használt padlások szigetelést védő beton vagy OSB burkolat alatti hőszigetelése. Színjelölése: 2 kék sáv Nyomószilárdsága (10%-os összenyomódás mellett): 70 kpa Hővezetési tényezője (λ): 0,041W/mK Páradiffúziós ellenállási száma (μ): Tűzvédelmi osztály: E (EN ) Típuselölés: EPS EN T1-L1-W1-S1-P4-DS(70,-)3-BS115-CS(10)70-DS(N)5 Vonatkozó szabványok: EN 13163, MSZ 7573 Vastagság 2 cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála Rendelhető lépcsős élkiképzéssel is!

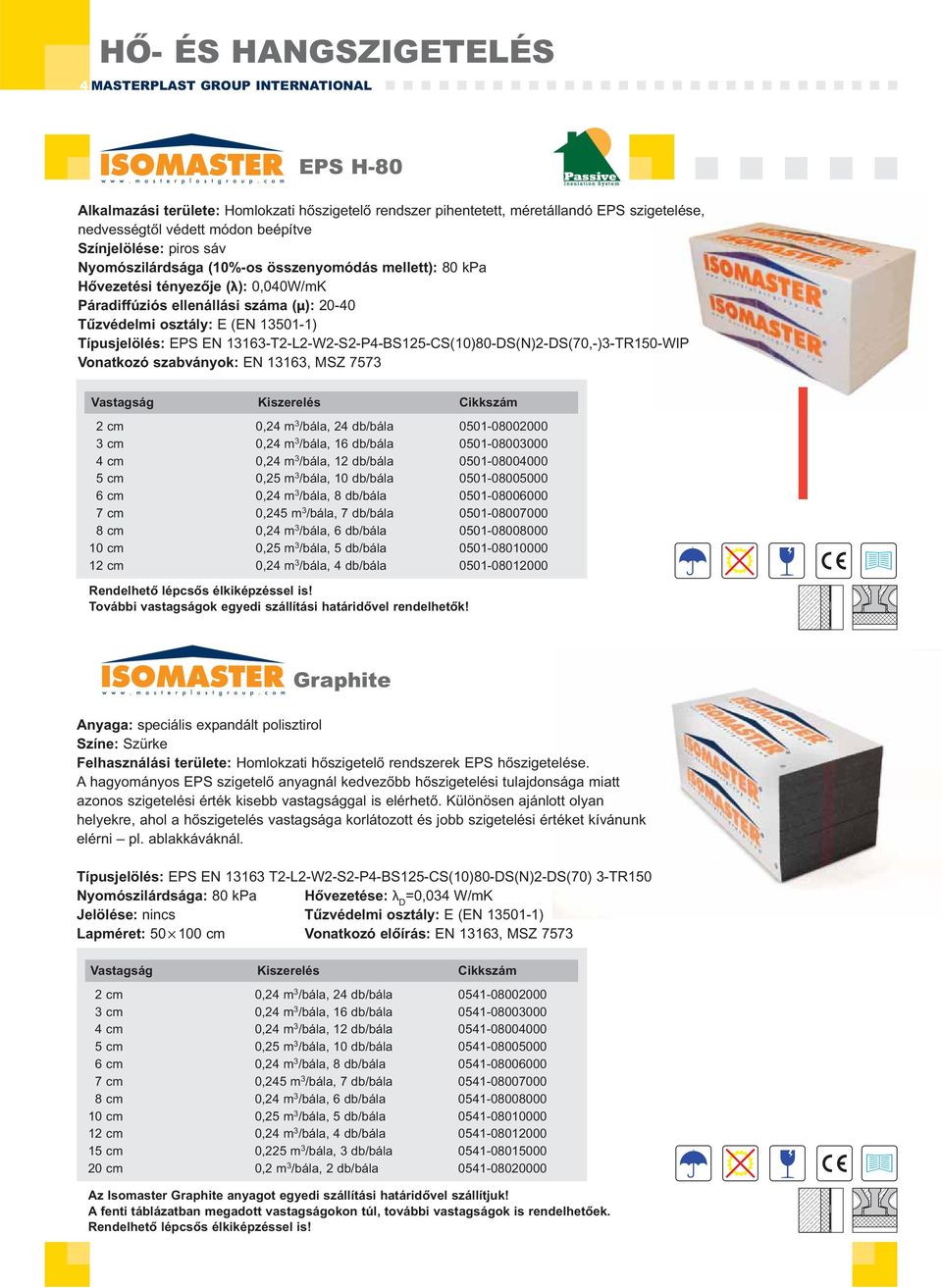

4 4 MASTERPLAST GROUP INTERNATIONAL EPS H-80 Alkalmazási területe: Homlokzati hőszigetelő rendszer pihentetett, méretállandó EPS szigetelése, nedvességtől védett módon beépítve Színjelölése: piros sáv Nyomószilárdsága (10%-os összenyomódás mellett): 80 kpa Hővezetési tényezője (λ): 0,040W/mK Páradiffúziós ellenállási száma (μ): Tűzvédelmi osztály: E (EN ) Típusjelölés: EPS EN T2-L2-W2-S2-P4-BS125-CS(10)80-DS(N)2-DS(70,-)3-TR150-WIP Vonatkozó szabványok: EN 13163, MSZ 7573 Vastagság 2 cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála cm 0,24 m 3 /bála, 4 db/bála Rendelhető lépcsős élkiképzéssel is! További vastagságok egyedi szállítási határidővel rendelhetők! Graphite Anyaga: speciális expandált polisztirol Színe: Szürke Felhasználási területe: Homlokzati hőszigetelő rendszerek EPS hőszigetelése. A hagyományos EPS szigetelő anyagnál kedvezőbb hőszigetelési tulajdonsága miatt azonos szigetelési érték kisebb vastagsággal is elérhető. Különösen ajánlott olyan helyekre, ahol a hőszigetelés vastagsága korlátozott és jobb szigetelési értéket kívánunk elérni pl. ablakkáváknál. Típusjelölés: EPS EN T2-L2-W2-S2-P4-BS125-CS(10)80-DS(N)2-DS(70) 3-TR150 Nyomószilárdsága: 80 kpa Hővezetése: λ D =0,034 W/mK Jelölése: nincs Tűzvédelmi osztály: E (EN ) Lapméret: cm Vonatkozó előírás: EN 13163, MSZ 7573 Vastagság 2 cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála cm 0,24 m 3 /bála, 4 db/bála cm 0,225 m 3 /bála, 3 db/bála cm 0,2 m 3 /bála, 2 db/bála Az Isomaster Graphite anyagot egyedi szállítási határidővel szállítjuk! A fenti táblázatban megadott vastagságokon túl, további vastagságok is rendelhetőek. Rendelhető lépcsős élkiképzéssel is!

5 MASTERPLAST GROUP INTERNATIONAL 5 EPS 100 Alkalmazási területe: Terhelhető hőszigetelő lemez. Normál terhelésű beton aljzatok alatti hőszigetelés, vízszigeteléssel védetten talajjal érintkező helyeken, padlókban vagy födémekben. Védő OSB lapterítéssel vagy betonozással padlások járható hőszigetelése, valamint alkalmazható egyenes rétegrendű nem járható lapostető vagy extenzív zöldtető szigetelésére. Színjelölése: sárga sáv Nyomószilárdsága (10%-os összenyomódás mellett): 100 kpa Hővezetési tényezője (λ): 0,038W/mK Páradiffúziós ellenállási száma (μ): Típusjelölés: EPS EN T1-L1-W1-S1-P4-BS150-CS(10)100-DS(N)5-DLT(1)5 Vonatkozó szabvány: EN 13163, MSZ 7573 Vastagság 1 cm 0,25 m 3 /bála, 50 db/bála cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála E Rendelhető lépcsős élkiképzéssel is! EPS 150* Alkalmazási területe: Terhelhető hőszigetelő lemez. Nagy terhelésű beton aljzatok alatti hőszigetelés, vízszigeteléssel védetten talajjal érintkező helyeken, padlókban, födémekben. Nagyobb forgalmú beépítési helyeken, 500 kg/m 2 terhelésig alkalmazható hőszigetelés. Alkalmazható egyenes rétegrendű járható lapostető vagy az előzőekben megadott terhelésnél nem nagyobb bármilyen zöldtető szigetelésére. Színjelölése: fekete sáv Nyomószilárdsága (10%-os összenyomódás mellett): 150 kpa Hővezetési tényezője (λ): 0,033W/mK Páradiffúziós ellenállási száma (μ): Tűzvédelmi osztály: E (EN ) Típusjelölés: EPS EN T1-L1-W1-S1-P4-BS200-CS(10)150-DS(N)5-DLT(2)5 Vonatkozó szabvány: EN 13163, MSZ 7573 Vastagság 2 cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála cm 0,24 m 3 /bála, 4 db/bála *Egyedi szállítási határidővel rendelhető Rendelhető lépcsős élkiképzéssel is! <500kg/m 2 I E

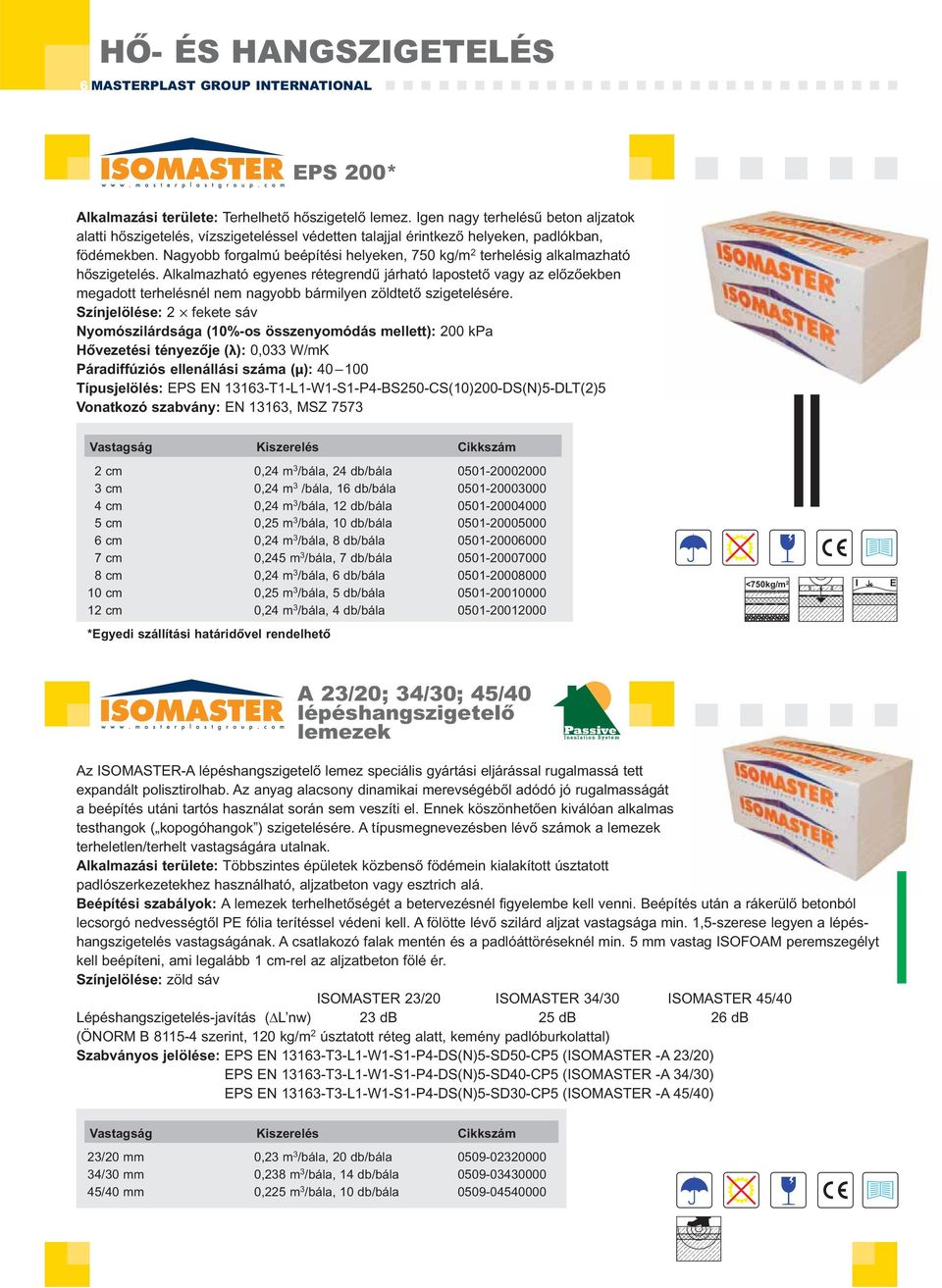

6 6 MASTERPLAST GROUP INTERNATIONAL EPS 200* Alkalmazási területe: Terhelhető hőszigetelő lemez. Igen nagy terhelésű beton aljzatok alatti hőszigetelés, vízszigeteléssel védetten talajjal érintkező helyeken, padlókban, födémekben. Nagyobb forgalmú beépítési helyeken, 750 kg/m 2 terhelésig alkalmazható hőszigetelés. Alkalmazható egyenes rétegrendű járható lapostető vagy az előzőekben megadott terhelésnél nem nagyobb bármilyen zöldtető szigetelésére. Színjelölése: 2 fekete sáv Nyomószilárdsága (10%-os összenyomódás mellett): 200 kpa Hővezetési tényezője (λ): 0,033 W/mK Páradiffúziós ellenállási száma (μ): Típusjelölés: EPS EN T1-L1-W1-S1-P4-BS250-CS(10)200-DS(N)5-DLT(2)5 Vonatkozó szabvány: EN 13163, MSZ 7573 Vastagság 2 cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála cm 0,24 m 3 /bála, 4 db/bála *Egyedi szállítási határidővel rendelhető <750kg/m 2 I E A 23/20; 34/30; 45/40 lépéshangszigetelő lemezek Az ISOMASTER-A lépéshangszigetelő lemez speciális gyártási eljárással rugalmassá tett expandált polisztirolhab. Az anyag alacsony dinamikai merevségéből adódó jó rugalmasságát a beépítés utáni tartós használat során sem veszíti el. Ennek köszönhetően kiválóan alkalmas testhangok ( kopogóhangok ) szigetelésére. A típusmegnevezésben lévő számok a lemezek terheletlen/terhelt vastagságára utalnak. Alkalmazási területe: Többszintes épületek közbenső födémein kialakított úsztatott padlószerkezetekhez használható, aljzatbeton vagy esztrich alá. Beépítési szabályok: A lemezek terhelhetőségét a betervezésnél figyelembe kell venni. Beépítés után a rákerülő betonból lecsorgó nedvességtől PE fólia terítéssel védeni kell. A fölötte lévő szilárd aljzat vastagsága min. 1,5-szerese legyen a lépéshangszigetelés vastagságának. A csatlakozó falak mentén és a padlóáttöréseknél min. 5 mm vastag ISOFOAM peremszegélyt kell beépíteni, ami legalább 1 cm-rel az aljzatbeton fölé ér. Színjelölése: zöld sáv ISOMASTER 23/20 ISOMASTER 34/30 ISOMASTER 45/40 Lépéshangszigetelés-javítás (ΔL nw) 23 db 25 db 26 db (ÖNORM B szerint, 120 kg/m 2 úsztatott réteg alatt, kemény padlóburkolattal) Szabványos jelölése: EPS EN T3-L1-W1-S1-P4-DS(N)5-SD50-CP5 (ISOMASTER -A 23/20) EPS EN T3-L1-W1-S1-P4-DS(N)5-SD40-CP5 (ISOMASTER -A 34/30) EPS EN T3-L1-W1-S1-P4-DS(N)5-SD30-CP5 (ISOMASTER -A 45/40) Vastagság 23/20 mm 0,23 m 3 /bála, 20 db/bála /30 mm 0,238 m 3 /bála, 14 db/bála /40 mm 0,225 m 3 /bála, 10 db/bála

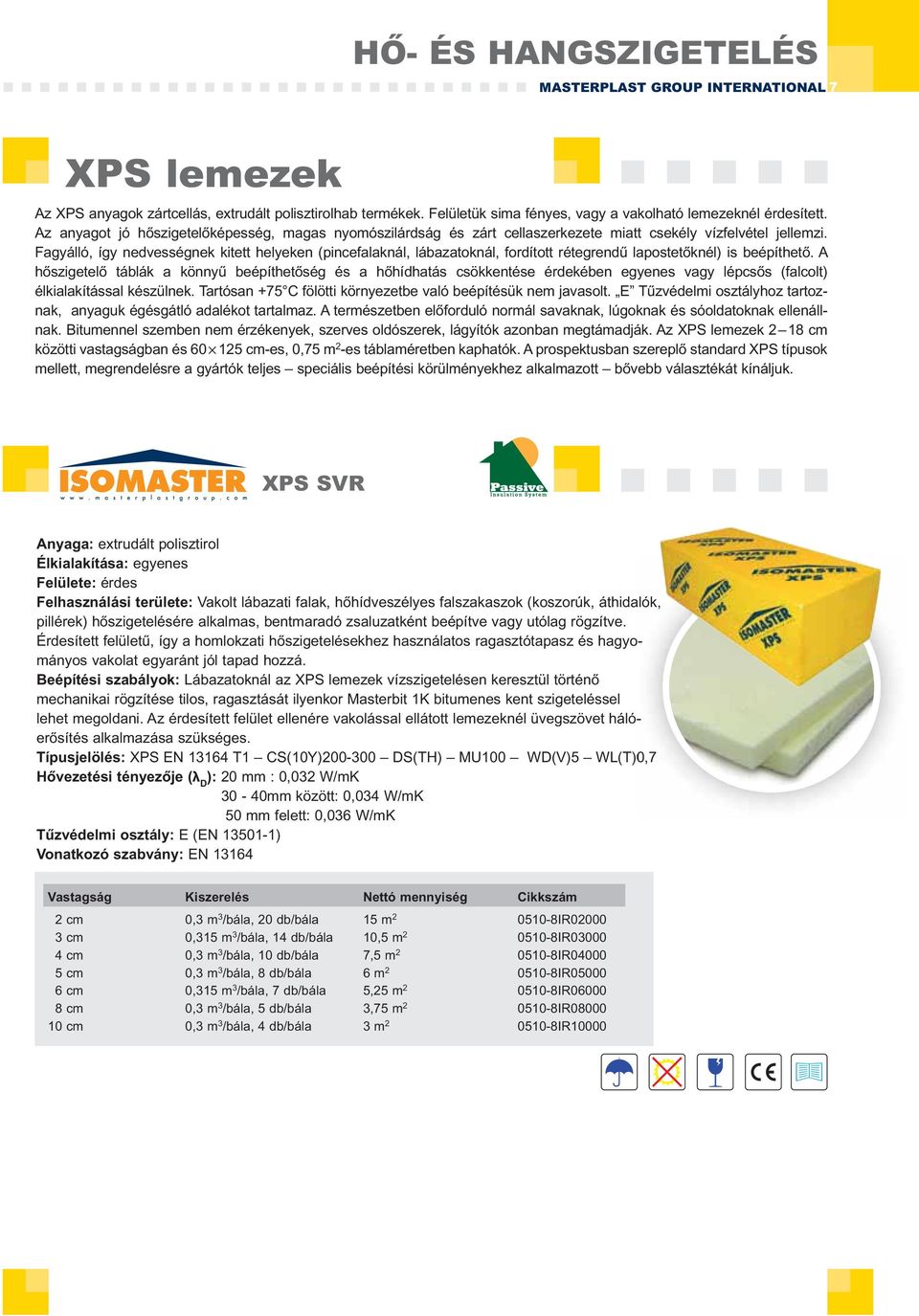

7 MASTERPLAST GROUP INTERNATIONAL 7 XPS lemezek Az XPS anyagok zártcellás, extrudált polisztirolhab termékek. Felületük sima fényes, vagy a vakolható lemezeknél érdesített. Az anyagot jó hőszigetelőképesség, magas nyomószilárdság és zárt cellaszerkezete miatt csekély vízfelvétel jellemzi. Fagyálló, így nedvességnek kitett helyeken (pincefalaknál, lábazatoknál, fordított rétegrendű lapostetőknél) is beépíthető. A hőszigetelő táblák a könnyű beépíthetőség és a hőhídhatás csökkentése érdekében egyenes vagy lépcsős (falcolt) élkialakítással készülnek. Tartósan +75 C fölötti környezetbe való beépítésük nem javasolt. E Tűzvédelmi osztályhoz tartoznak, anyaguk égésgátló adalékot tartalmaz. A természetben előforduló normál savaknak, lúgoknak és sóoldatoknak ellenállnak. Bitumennel szemben nem érzékenyek, szerves oldószerek, lágyítók azonban megtámadják. Az XPS lemezek 2 18 cm közötti vastagságban és cm-es, 0,75 m 2 -es táblaméretben kaphatók. A prospektusban szereplő standard XPS típusok mellett, megrendelésre a gyártók teljes speciális beépítési körülményekhez alkalmazott bővebb választékát kínáljuk. XPS SVR Anyaga: extrudált polisztirol Élkialakítása: egyenes Felülete: érdes Felhasználási területe: Vakolt lábazati falak, hőhídveszélyes falszakaszok (koszorúk, áthidalók, pillérek) hőszigetelésére alkalmas, bentmaradó zsaluzatként beépítve vagy utólag rögzítve. Érdesített felületű, így a homlokzati hőszigetelésekhez használatos ragasztótapasz és hagyományos vakolat egyaránt jól tapad hozzá. Beépítési szabályok: Lábazatoknál az XPS lemezek vízszigetelésen keresztül történő mechanikai rögzítése tilos, ragasztását ilyenkor Masterbit 1K bitumenes kent szigeteléssel lehet megoldani. Az érdesített felület ellenére vakolással ellátott lemezeknél üvegszövet hálóerősítés alkalmazása szükséges. Típusjelölés: XPS EN T1 CS(10Y) DS(TH) MU100 WD(V)5 WL(T)0,7 Hővezetési tényezője (λ D ): 20 mm : 0,032 W/mK 30-40mm között: 0,034 W/mK 50 mm felett: 0,036 W/mK Tűzvédelmi osztály: E (EN ) Vonatkozó szabvány: EN Vastagság Nettó mennyiség 2 cm 0,3 m 3 /bála, 20 db/bála 15 m IR cm 0,315 m 3 /bála, 14 db/bála 10,5 m IR cm 0,3 m 3 /bála, 10 db/bála 7,5 m IR cm 0,3 m 3 /bála, 8 db/bála 6 m IR cm 0,315 m 3 /bála, 7 db/bála 5,25 m IR cm 0,3 m 3 /bála, 5 db/bála 3,75 m IR cm 0,3 m 3 /bála, 4 db/bála 3 m IR10000

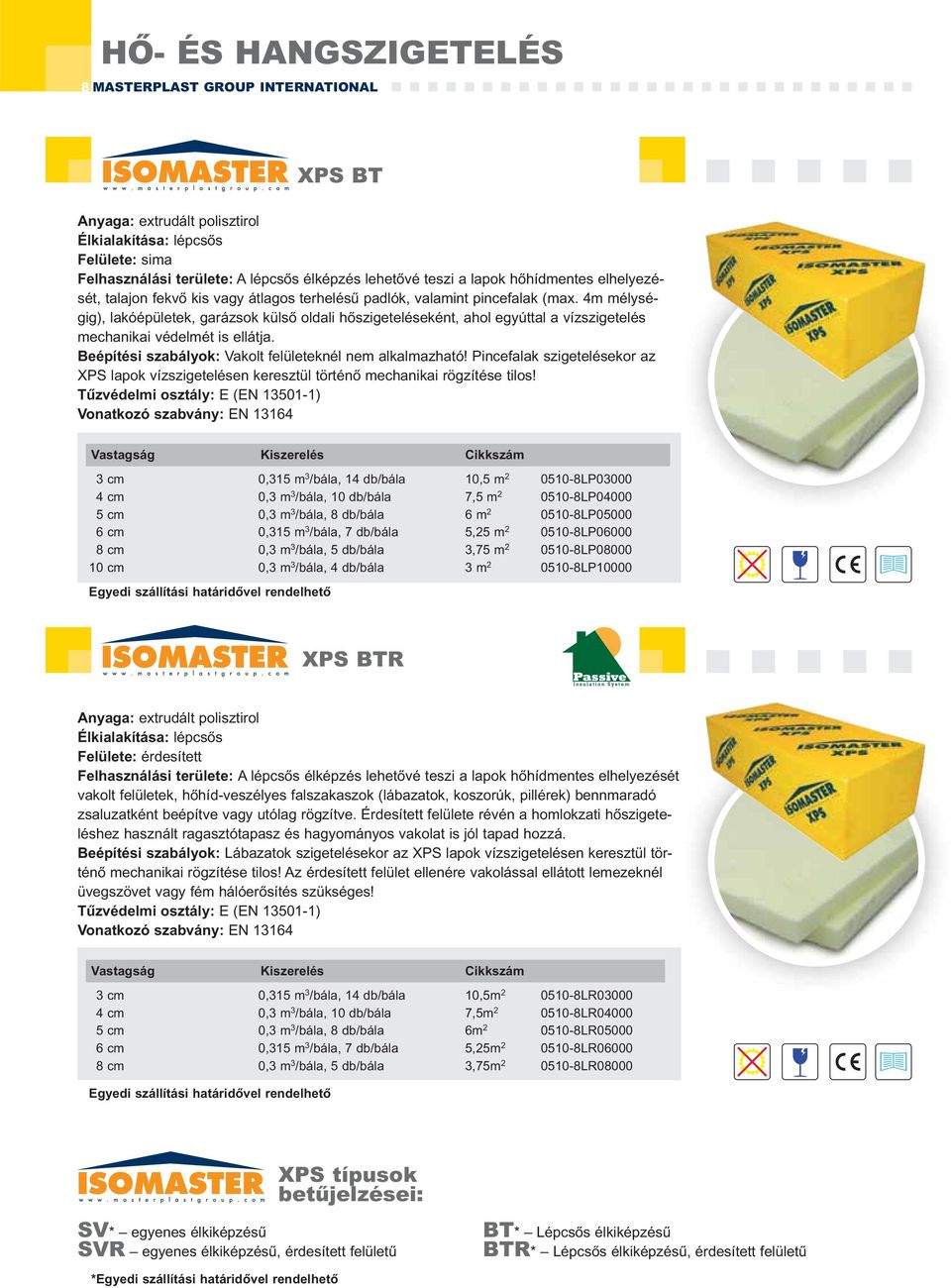

8 8 MASTERPLAST GROUP INTERNATIONAL XPS BT Anyaga: extrudált polisztirol Élkialakítása: lépcsős Felülete: sima Felhasználási területe: A lépcsős élképzés lehetővé teszi a lapok hőhídmentes elhelyezését, talajon fekvő kis vagy átlagos terhelésű padlók, valamint pincefalak (max. 4m mélységig), lakóépületek, garázsok külső oldali hőszigeteléseként, ahol egyúttal a vízszigetelés mechanikai védelmét is ellátja. Beépítési szabályok: Vakolt felületeknél nem alkalmazható! Pincefalak szigetelésekor az XPS lapok vízszigetelésen keresztül történő mechanikai rögzítése tilos! Tűzvédelmi osztály: E (EN ) Vonatkozó szabvány: EN Vastagság 3 cm 0,315 m 3 /bála, 14 db/bála 10,5 m LP cm 0,3 m 3 /bála, 10 db/bála 7,5 m LP cm 0,3 m 3 /bála, 8 db/bála 6 m LP cm 0,315 m 3 /bála, 7 db/bála 5,25 m LP cm 0,3 m 3 /bála, 5 db/bála 3,75 m LP cm 0,3 m 3 /bála, 4 db/bála 3 m LP10000 Egyedi szállítási határidővel rendelhető XPS BTR Anyaga: extrudált polisztirol Élkialakítása: lépcsős Felülete: érdesített Felhasználási területe: A lépcsős élképzés lehetővé teszi a lapok hőhídmentes elhelyezését vakolt felületek, hőhíd-veszélyes falszakaszok (lábazatok, koszorúk, pillérek) bennmaradó zsaluzatként beépítve vagy utólag rögzítve. Érdesített felülete révén a homlokzati hőszigeteléshez használt ragasztótapasz és hagyományos vakolat is jól tapad hozzá. Beépítési szabályok: Lábazatok szigetelésekor az XPS lapok vízszigetelésen keresztül történő mechanikai rögzítése tilos! Az érdesített felület ellenére vakolással ellátott lemezeknél üvegszövet vagy fém hálóerősítés szükséges! Tűzvédelmi osztály: E (EN ) Vonatkozó szabvány: EN Vastagság 3 cm 0,315 m 3 /bála, 14 db/bála 10,5m LR cm 0,3 m 3 /bála, 10 db/bála 7,5m LR cm 0,3 m 3 /bála, 8 db/bála 6m LR cm 0,315 m 3 /bála, 7 db/bála 5,25m LR cm 0,3 m 3 /bála, 5 db/bála 3,75m LR08000 Egyedi szállítási határidővel rendelhető XPS típusok betűjelzései: SV* egyenes élkiképzésű SVR egyenes élkiképzésű, érdesített felületű *Egyedi szállítási határidővel rendelhető BT* Lépcsős élkiképzésű BTR* Lépcsős élkiképzésű, érdesített felületű

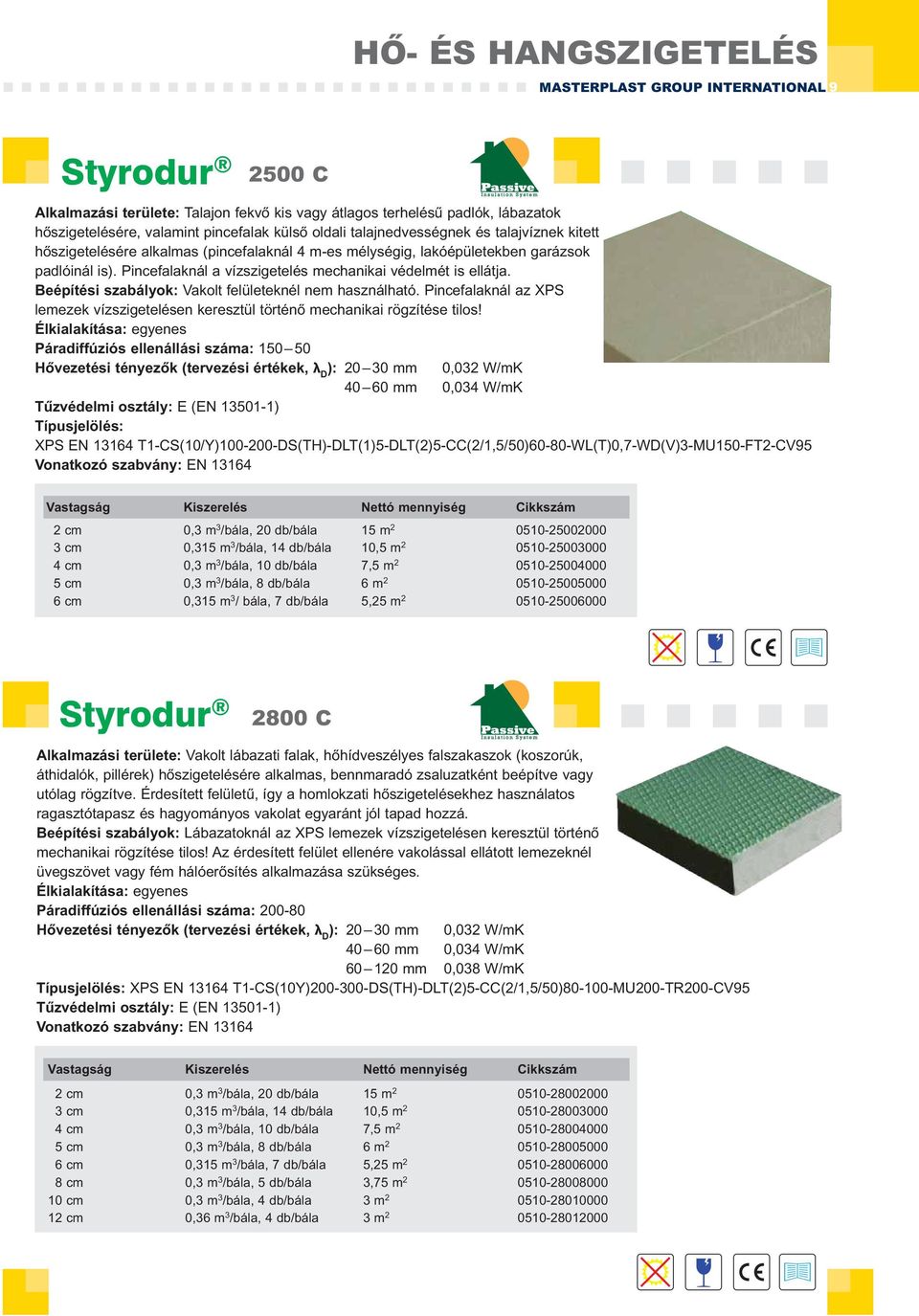

9 MASTERPLAST GROUP INTERNATIONAL 9 Styrodur 2500 C Alkalmazási területe: Talajon fekvő kis vagy átlagos terhelésű padlók, lábazatok hőszigetelésére, valamint pincefalak külső oldali talajnedvességnek és talajvíznek kitett hőszigetelésére alkalmas (pincefalaknál 4 m-es mélységig, lakóépületekben garázsok padlóinál is). Pincefalaknál a vízszigetelés mechanikai védelmét is ellátja. Beépítési szabályok: Vakolt felületeknél nem használható. Pincefalaknál az XPS lemezek vízszigetelésen keresztül történő mechanikai rögzítése tilos! Élkialakítása: egyenes Páradiffúziós ellenállási száma: Hővezetési tényezők (tervezési értékek, λ D ): mm 0,032 W/mK mm 0,034 W/mK Tűzvédelmi osztály: E (EN ) Típusjelölés: XPS EN T1-CS(10/Y) DS(TH)-DLT(1)5-DLT(2)5-CC(2/1,5/50)60-80-WL(T)0,7-WD(V)3-MU150-FT2-CV95 Vonatkozó szabvány: EN Vastagság Nettó mennyiség 2 cm 0,3 m 3 /bála, 20 db/bála 15 m cm 0,315 m 3 /bála, 14 db/bála 10,5 m cm 0,3 m 3 /bála, 10 db/bála 7,5 m cm 0,3 m 3 /bála, 8 db/bála 6 m cm 0,315 m 3 / bála, 7 db/bála 5,25 m Styrodur 2800 C Alkalmazási területe: Vakolt lábazati falak, hőhídveszélyes falszakaszok (koszorúk, áthidalók, pillérek) hőszigetelésére alkalmas, bennmaradó zsaluzatként beépítve vagy utólag rögzítve. Érdesített felületű, így a homlokzati hőszigetelésekhez használatos ragasztótapasz és hagyományos vakolat egyaránt jól tapad hozzá. Beépítési szabályok: Lábazatoknál az XPS lemezek vízszigetelésen keresztül történő mechanikai rögzítése tilos! Az érdesített felület ellenére vakolással ellátott lemezeknél üvegszövet vagy fém hálóerősítés alkalmazása szükséges. Élkialakítása: egyenes Páradiffúziós ellenállási száma: Hővezetési tényezők (tervezési értékek, λ D ): mm 0,032 W/mK mm 0,034 W/mK mm 0,038 W/mK Típusjelölés: XPS EN T1-CS(10Y) DS(TH)-DLT(2)5-CC(2/1,5/50) MU200-TR200-CV95 Tűzvédelmi osztály: E (EN ) Vonatkozó szabvány: EN Vastagság Nettó mennyiség 2 cm 0,3 m 3 /bála, 20 db/bála 15 m cm 0,315 m 3 /bála, 14 db/bála 10,5 m cm 0,3 m 3 /bála, 10 db/bála 7,5 m cm 0,3 m 3 /bála, 8 db/bála 6 m cm 0,315 m 3 /bála, 7 db/bála 5,25 m cm 0,3 m 3 /bála, 5 db/bála 3,75 m cm 0,3 m 3 /bála, 4 db/bála 3 m cm 0,36 m 3 /bála, 4 db/bála 3 m

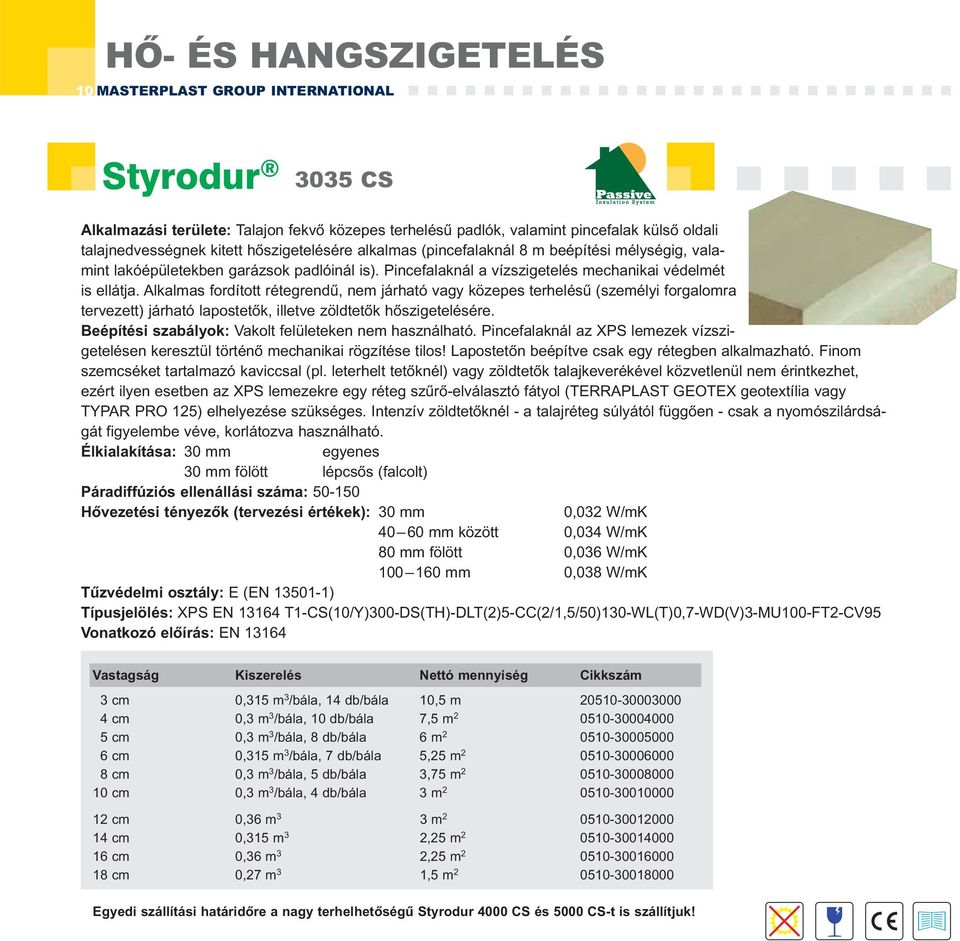

10 10 MASTERPLAST GROUP INTERNATIONAL Styrodur 3035 CS Alkalmazási területe: Talajon fekvő közepes terhelésű padlók, valamint pincefalak külső oldali talajnedvességnek kitett hőszigetelésére alkalmas (pincefalaknál 8 m beépítési mélységig, valamint lakóépületekben garázsok padlóinál is). Pincefalaknál a vízszigetelés mechanikai védelmét is ellátja. Alkalmas fordított rétegrendű, nem járható vagy közepes terhelésű (személyi forgalomra tervezett) járható lapostetők, illetve zöldtetők hőszigetelésére. Beépítési szabályok: Vakolt felületeken nem használható. Pincefalaknál az XPS lemezek vízszigetelésen keresztül történő mechanikai rögzítése tilos! Lapostetőn beépítve csak egy rétegben alkalmazható. Finom szemcséket tartalmazó kaviccsal (pl. leterhelt tetőknél) vagy zöldtetők talajkeverékével közvetlenül nem érintkezhet, ezért ilyen esetben az XPS lemezekre egy réteg szűrő-elválasztó fátyol (TERRAPLAST GEOTEX geotextília vagy TYPAR PRO 125) elhelyezése szükséges. Intenzív zöldtetőknél - a talajréteg súlyától függően - csak a nyomószilárdságát figyelembe véve, korlátozva használható. Élkialakítása: 30 mm egyenes 30 mm fölött lépcsős (falcolt) Páradiffúziós ellenállási száma: Hővezetési tényezők (tervezési értékek): 30 mm 0,032 W/mK mm között 0,034 W/mK 80 mm fölött 0,036 W/mK mm 0,038 W/mK Tűzvédelmi osztály: E (EN ) Típusjelölés: XPS EN T1-CS(10/Y)300-DS(TH)-DLT(2)5-CC(2/1,5/50)130-WL(T)0,7-WD(V)3-MU100-FT2-CV95 Vonatkozó előírás: EN Vastagság Nettó mennyiség 3 cm 0,315 m 3 /bála, 14 db/bála 10,5 m cm 0,3 m 3 /bála, 10 db/bála 7,5 m cm 0,3 m 3 /bála, 8 db/bála 6 m cm 0,315 m 3 /bála, 7 db/bála 5,25 m cm 0,3 m 3 /bála, 5 db/bála 3,75 m cm 0,3 m 3 /bála, 4 db/bála 3 m cm 0,36 m 3 3 m cm 0,315 m 3 2,25 m cm 0,36 m 3 2,25 m cm 0,27 m 3 1,5 m Egyedi szállítási határidőre a nagy terhelhetőségű Styrodur 4000 CS és 5000 CS-t is szállítjuk!

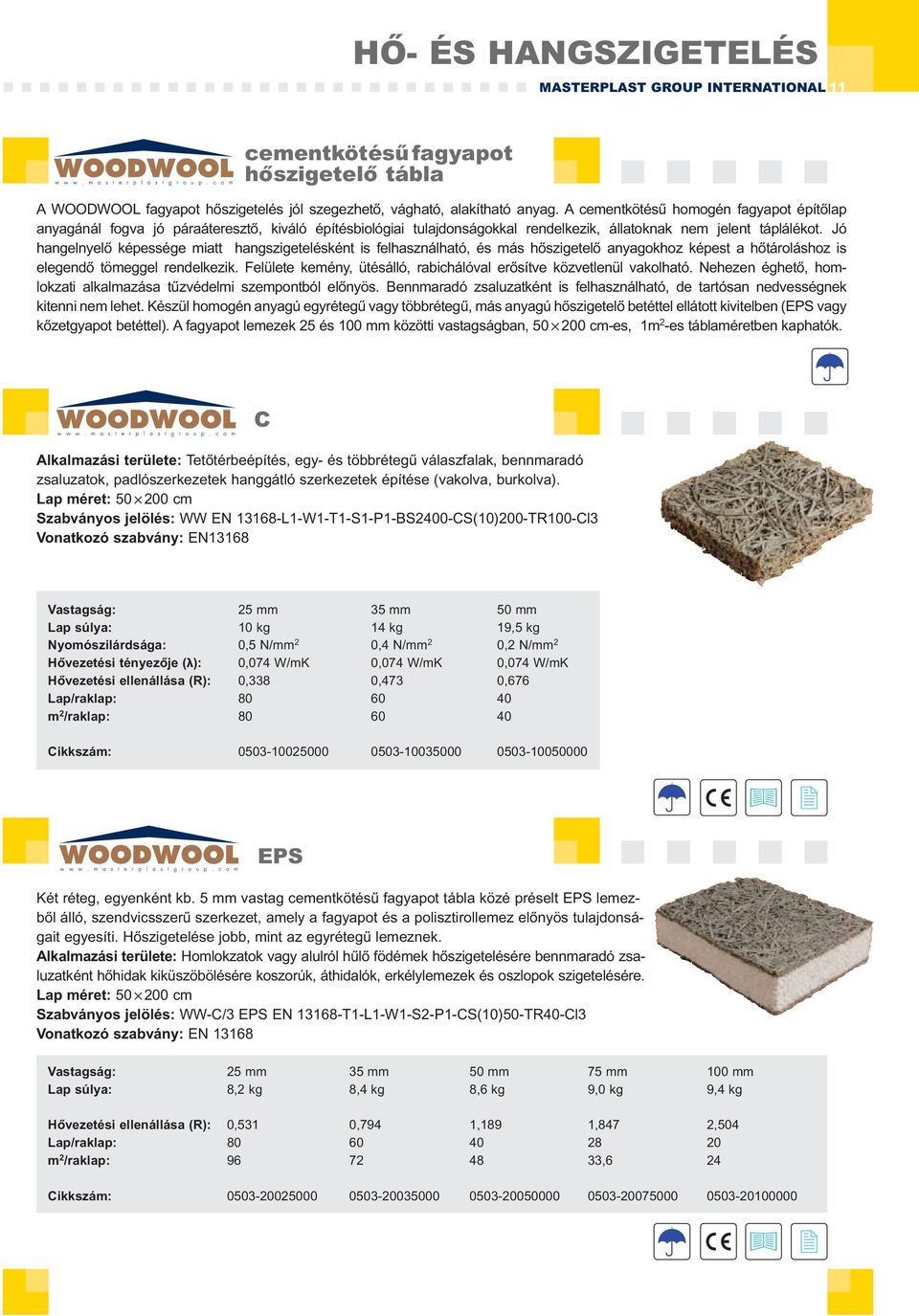

11 MASTERPLAST GROUP INTERNATIONAL 11 cementkötésű fagyapot hőszigetelő tábla A WOODWOOL fagyapot hőszigetelés jól szegezhető, vágható, alakítható anyag. A cementkötésű homogén fagyapot építőlap anyagánál fogva jó páraáteresztő, kiváló építésbiológiai tulajdonságokkal rendelkezik, állatoknak nem jelent táplálékot. Jó hangelnyelő képessége miatt hangszigetelésként is felhasználható, és más hőszigetelő anyagokhoz képest a hőtároláshoz is elegendő tömeggel rendelkezik. Felülete kemény, ütésálló, rabichálóval erősítve közvetlenül vakolható. Nehezen éghető, homlokzati alkalmazása tűzvédelmi szempontból előnyös. Bennmaradó zsaluzatként is felhasználható, de tartósan nedvességnek kitenni nem lehet. Készül homogén anyagú egyrétegű vagy többrétegű, más anyagú hőszigetelő betéttel ellátott kivitelben (EPS vagy kőzetgyapot betéttel). A fagyapot lemezek 25 és 100 mm közötti vastagságban, cm-es, 1m 2 -es táblaméretben kaphatók. C Alkalmazási területe: Tetőtérbeépítés, egy- és többrétegű válaszfalak, bennmaradó zsaluzatok, padlószerkezetek hanggátló szerkezetek építése (vakolva, burkolva). Lap méret: cm Szabványos jelölés: WW EN L1-W1-T1-S1-P1-BS2400-CS(10)200-TR100-Cl3 Vonatkozó szabvány: EN13168 Vastagság: 25 mm 35 mm 50 mm Lap súlya: 10 kg 14 kg 19,5 kg Nyomószilárdsága: 0,5 N/mm 2 0,4 N/mm 2 0,2 N/mm 2 Hővezetési tényezője (λ): 0,074 W/mK 0,074 W/mK 0,074 W/mK Hővezetési ellenállása (R): 0,338 0,473 0,676 Lap/raklap: m 2 /raklap: : EPS Két réteg, egyenként kb. 5 mm vastag cementkötésű fagyapot tábla közé préselt EPS lemezből álló, szendvicsszerű szerkezet, amely a fagyapot és a polisztirollemez előnyös tulajdonságait egyesíti. Hőszigetelése jobb, mint az egyrétegű lemeznek. Alkalmazási területe: Homlokzatok vagy alulról hűlő födémek hőszigetelésére bennmaradó zsaluzatként hőhidak kiküszöbölésére koszorúk, áthidalók, erkélylemezek és oszlopok szigetelésére. Lap méret: cm Szabványos jelölés: WW-C/3 EPS EN T1-L1-W1-S2-P1-CS(10)50-TR40-Cl3 Vonatkozó szabvány: EN Vastagság: 25 mm 35 mm 50 mm 75 mm 100 mm Lap súlya: 8,2 kg 8,4 kg 8,6 kg 9,0 kg 9,4 kg Hővezetési ellenállása (R): 0,531 0,794 1,189 1,847 2,504 Lap/raklap: m 2 /raklap: ,6 24 :

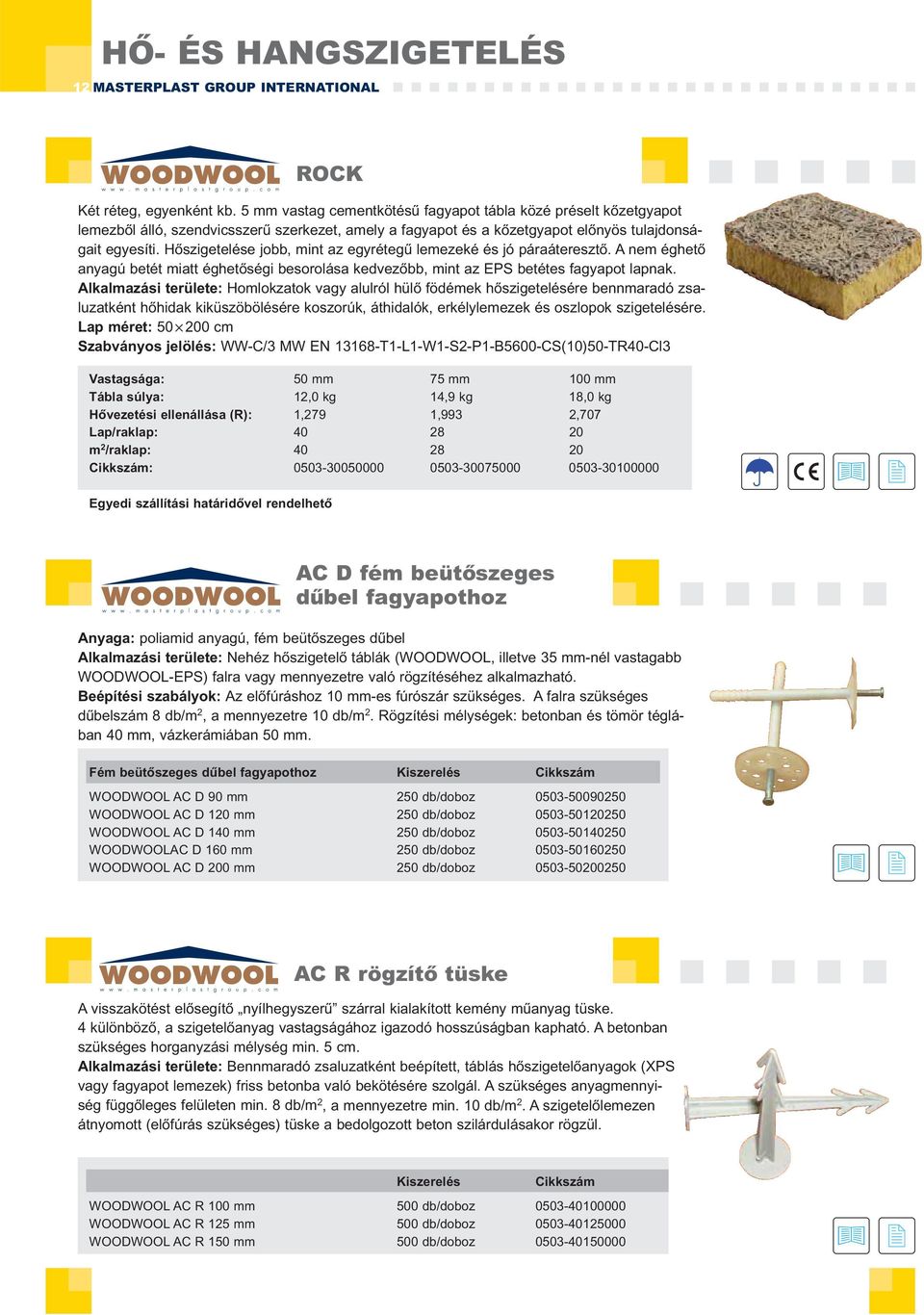

12 12 MASTERPLAST GROUP INTERNATIONAL ROCK Két réteg, egyenként kb. 5 mm vastag cementkötésű fagyapot tábla közé préselt kőzetgyapot lemezből álló, szendvicsszerű szerkezet, amely a fagyapot és a kőzetgyapot előnyös tulajdonságait egyesíti. Hőszigetelése jobb, mint az egyrétegű lemezeké és jó páraáteresztő. A nem éghető anyagú betét miatt éghetőségi besorolása kedvezőbb, mint az EPS betétes fagyapot lapnak. Alkalmazási területe: Homlokzatok vagy alulról hülő födémek hőszigetelésére bennmaradó zsaluzatként hőhidak kiküszöbölésére koszorúk, áthidalók, erkélylemezek és oszlopok szigetelésére. Lap méret: cm Szabványos jelölés: WW-C/3 MW EN T1-L1-W1-S2-P1-B5600-CS(10)50-TR40-Cl3 Vastagsága: 50 mm 75 mm 100 mm Tábla súlya: 12,0 kg 14,9 kg 18,0 kg Hővezetési ellenállása (R): 1,279 1,993 2,707 Lap/raklap: m 2 /raklap: : Egyedi szállítási határidővel rendelhető AC D fém beütőszeges dűbel fagyapothoz Anyaga: poliamid anyagú, fém beütőszeges dűbel Alkalmazási területe: Nehéz hőszigetelő táblák (WOODWOOL, illetve 35 mm-nél vastagabb WOODWOOL-EPS) falra vagy mennyezetre való rögzítéséhez alkalmazható. Beépítési szabályok: Az előfúráshoz 10 mm-es fúrószár szükséges. A falra szükséges dűbelszám 8 db/m 2, a mennyezetre 10 db/m 2. Rögzítési mélységek: betonban és tömör téglában 40 mm, vázkerámiában 50 mm. Fém beütőszeges dűbel fagyapothoz WOODWOOL AC D 90 mm 250 db/doboz WOODWOOL AC D 120 mm 250 db/doboz WOODWOOL AC D 140 mm 250 db/doboz WOODWOOLAC D 160 mm 250 db/doboz WOODWOOL AC D 200 mm 250 db/doboz AC R rögzítő tüske A visszakötést elősegítő nyílhegyszerű szárral kialakított kemény műanyag tüske. 4 különböző, a szigetelőanyag vastagságához igazodó hosszúságban kapható. A betonban szükséges horganyzási mélység min. 5 cm. Alkalmazási területe: Bennmaradó zsaluzatként beépített, táblás hőszigetelőanyagok (XPS vagy fagyapot lemezek) friss betonba való bekötésére szolgál. A szükséges anyagmennyiség függőleges felületen min. 8 db/m 2, a mennyezetre min. 10 db/m 2. A szigetelőlemezen átnyomott (előfúrás szükséges) tüske a bedolgozott beton szilárdulásakor rögzül. WOODWOOL AC R 100 mm 500 db/doboz WOODWOOL AC R 125 mm 500 db/doboz WOODWOOL AC R 150 mm 500 db/doboz

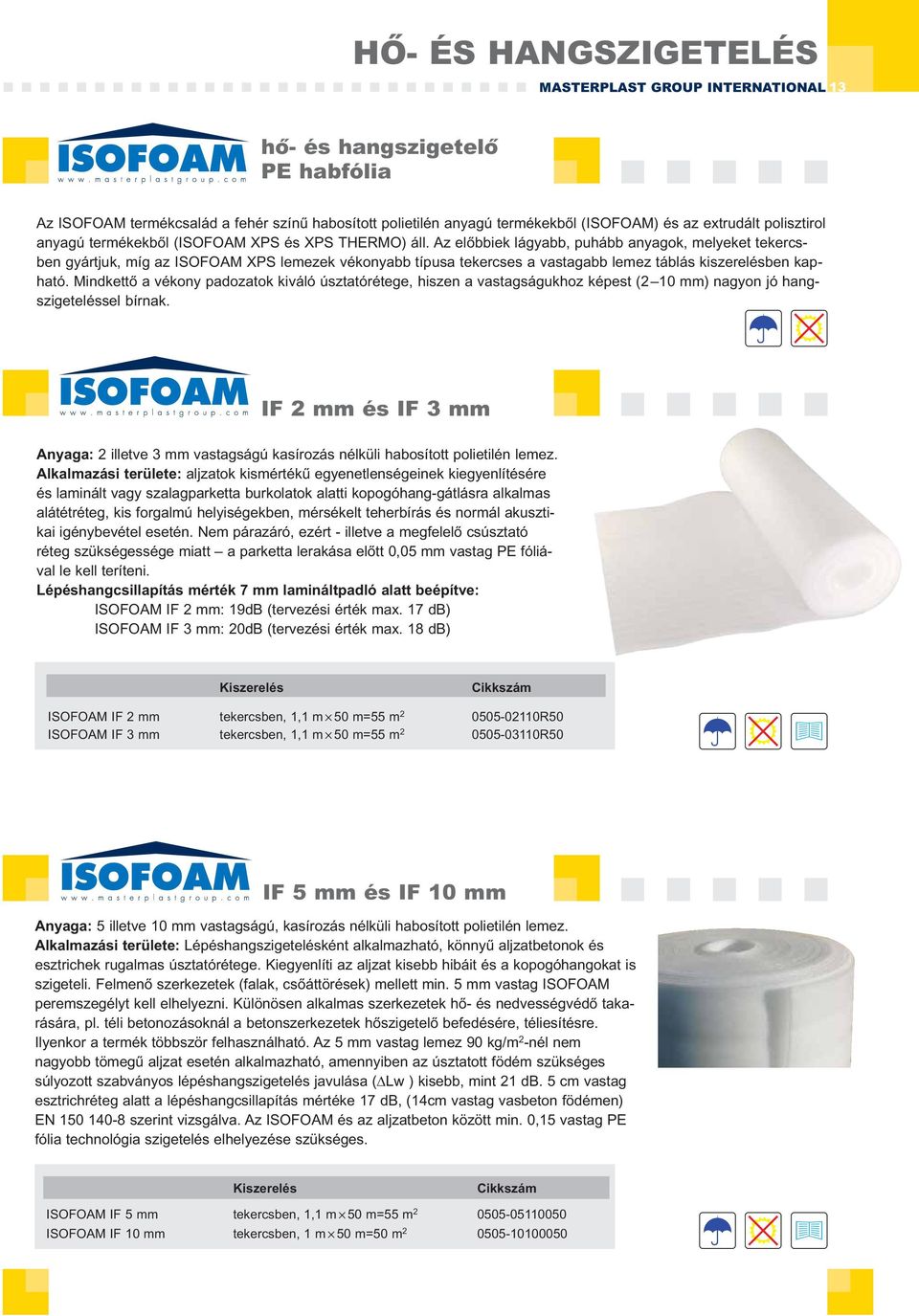

13 MASTERPLAST GROUP INTERNATIONAL 13 hő- és hangszigetelő PE habfólia Az ISOFOAM termékcsalád a fehér színű habosított polietilén anyagú termékekből (ISOFOAM) és az extrudált polisztirol anyagú termékekből (ISOFOAM XPS és XPS THERMO) áll. Az előbbiek lágyabb, puhább anyagok, melyeket tekercsben gyártjuk, míg az ISOFOAM XPS lemezek vékonyabb típusa tekercses a vastagabb lemez táblás kiszerelésben kapható. Mindkettő a vékony padozatok kiváló úsztatórétege, hiszen a vastagságukhoz képest (2 10 mm) nagyon jó hangszigeteléssel bírnak. IF 2 mm és IF 3 mm Anyaga: 2 illetve 3 mm vastagságú kasírozás nélküli habosított polietilén lemez. Alkalmazási területe: aljzatok kismértékű egyenetlenségeinek kiegyenlítésére és laminált vagy szalagparketta burkolatok alatti kopogóhang-gátlásra alkalmas alátétréteg, kis forgalmú helyiségekben, mérsékelt teherbírás és normál akusztikai igénybevétel esetén. Nem párazáró, ezért - illetve a megfelelő csúsztató réteg szükségessége miatt a parketta lerakása előtt 0,05 mm vastag PE fóliával le kell teríteni. Lépéshangcsillapítás mérték 7 mm lamináltpadló alatt beépítve: ISOFOAM IF 2 mm: 19dB (tervezési érték max. 17 db) ISOFOAM IF 3 mm: 20dB (tervezési érték max. 18 db) ISOFOAM IF 2 mm tekercsben, 1,1 m 50 m=55 m R50 ISOFOAM IF 3 mm tekercsben, 1,1 m 50 m=55 m R50 IF 5 mm és IF 10 mm Anyaga: 5 illetve 10 mm vastagságú, kasírozás nélküli habosított polietilén lemez. Alkalmazási területe: Lépéshangszigetelésként alkalmazható, könnyű aljzatbetonok és esztrichek rugalmas úsztatórétege. Kiegyenlíti az aljzat kisebb hibáit és a kopogóhangokat is szigeteli. Felmenő szerkezetek (falak, csőáttörések) mellett min. 5 mm vastag ISOFOAM peremszegélyt kell elhelyezni. Különösen alkalmas szerkezetek hő- és nedvességvédő takarására, pl. téli betonozásoknál a betonszerkezetek hőszigetelő befedésére, téliesítésre. Ilyenkor a termék többször felhasználható. Az 5 mm vastag lemez 90 kg/m 2 -nél nem nagyobb tömegű aljzat esetén alkalmazható, amennyiben az úsztatott födém szükséges súlyozott szabványos lépéshangszigetelés javulása (ΔLw ) kisebb, mint 21 db. 5 cm vastag esztrichréteg alatt a lépéshangcsillapítás mértéke 17 db, (14cm vastag vasbeton födémen) EN szerint vizsgálva. Az ISOFOAM és az aljzatbeton között min. 0,15 vastag PE fólia technológia szigetelés elhelyezése szükséges. ISOFOAM IF 5 mm tekercsben, 1,1 m 50 m=55 m ISOFOAM IF 10 mm tekercsben, 1 m 50 m=50 m

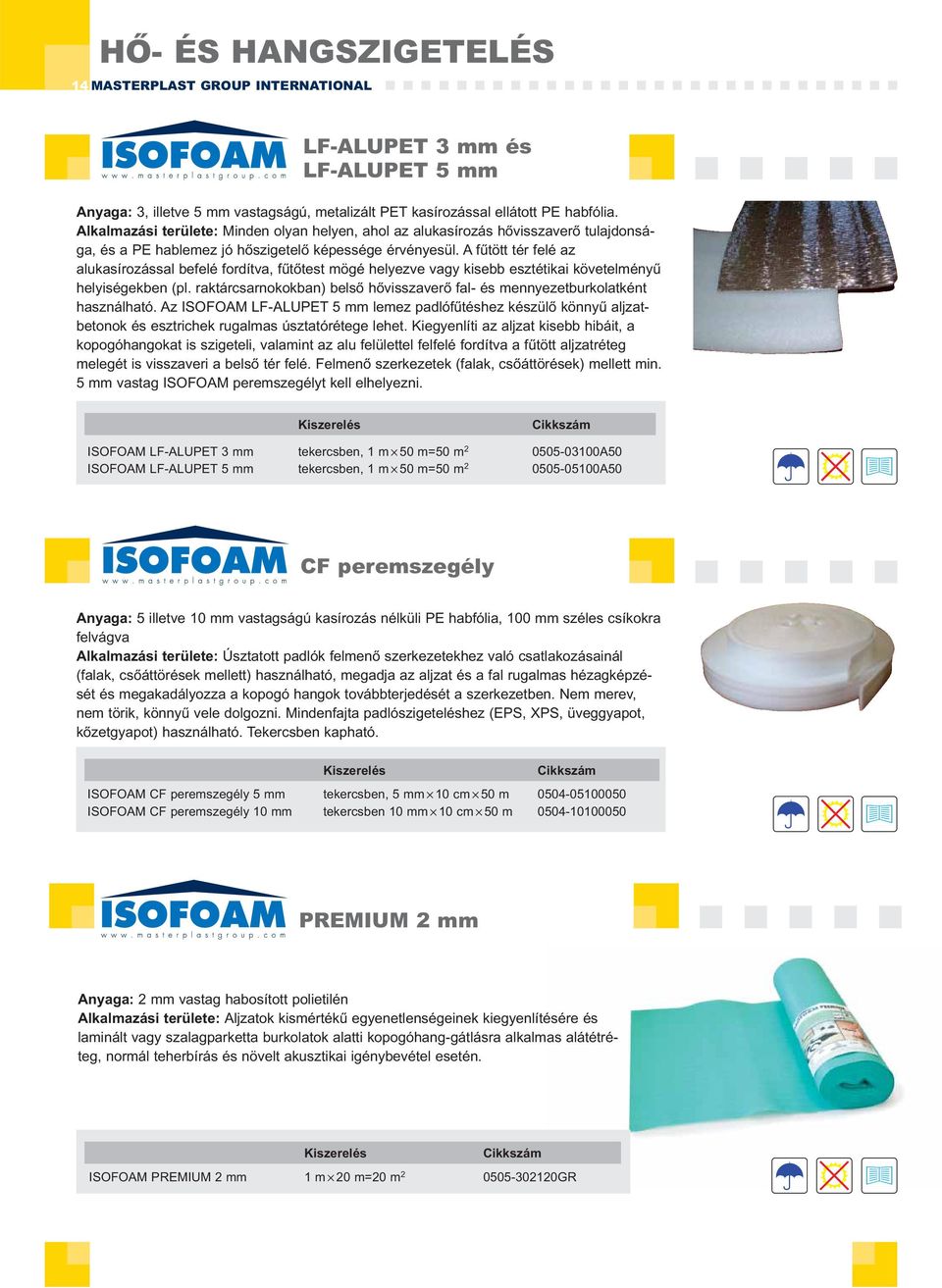

14 14 MASTERPLAST GROUP INTERNATIONAL LF-ALUPET 3 mm és LF-ALUPET 5 mm Anyaga: 3, illetve 5 mm vastagságú, metalizált PET kasírozással ellátott PE habfólia. Alkalmazási területe: Minden olyan helyen, ahol az alukasírozás hővisszaverő tulajdonsága, és a PE hablemez jó hőszigetelő képessége érvényesül. A fűtött tér felé az alukasírozással befelé fordítva, fűtőtest mögé helyezve vagy kisebb esztétikai követelményű helyiségekben (pl. raktárcsarnokokban) belső hővisszaverő fal- és mennyezetburkolatként használható. Az ISOFOAM LF-ALUPET 5 mm lemez padlófűtéshez készülő könnyű aljzatbetonok és eszt richek rugalmas úsztatórétege lehet. Kiegyenlíti az aljzat kisebb hibáit, a kopogó han go kat is szigeteli, valamint az alu felülettel felfelé fordítva a fűtött aljzatréteg melegét is visszaveri a belső tér felé. Felmenő szerkezetek (falak, csőáttörések) mellett min. 5 mm vastag ISOFOAM peremszegélyt kell elhelyezni. ISOFOAM LF-ALUPET 3 mm tekercsben, 1 m 50 m=50 m A50 ISOFOAM LF-ALUPET 5 mm tekercsben, 1 m 50 m=50 m A50 CF peremszegély Anyaga: 5 illetve 10 mm vastagságú kasírozás nélküli PE habfólia, 100 mm széles csíkokra felvágva Alkalmazási területe: Úsztatott padlók felmenő szerkezetekhez való csatlakozásainál (falak, csőáttörések mellett) használható, megadja az aljzat és a fal rugalmas hézagképzését és megakadályozza a kopogó hangok továbbterjedését a szerkezetben. Nem merev, nem törik, könnyű vele dolgozni. Mindenfajta padlószigeteléshez (EPS, XPS, üveggyapot, kőzetgyapot) használható. Tekercsben kapható. ISOFOAM CF peremszegély 5 mm tekercsben, 5 mm 10 cm 50 m ISOFOAM CF peremszegély 10 mm tekercsben 10 mm 10 cm 50 m PREMIUM 2 mm Anyaga: 2 mm vastag habosított polietilén Alkalmazási területe: Aljzatok kismértékű egyenetlenségeinek kiegyenlítésére és laminált vagy szalagparketta burkolatok alatti kopogóhang-gátlásra alkalmas alátétréteg, normál teherbírás és növelt akusztikai igénybevétel esetén. ISOFOAM PREMIUM 2 mm 1 m 20 m=20 m GR

15 MASTERPLAST GROUP INTERNATIONAL 15 XPS 2 mm és 4 mm Alkalmazási területe: Az ISOFOAM család legkorszerűbb tagja, amely nagyobb terhelés mellett is tartósan megőrzi lépéshangcsillapító képességét (ΔLw: 20dB), ezért nagy forgalmú vagy fokozottabb akusztikai igényű helyiségek (üzletek, irodák) parkettái alá használható. Kétféle vastagságban kapható, a 2 mm vastag tekercses és a 4 mm vastag táblás kiszerelésben. 2 mm-es tekercses 1,1 15 m (16,5 m2) mm-es táblás 1,2 0,5 m/tábla, 6 m2/bála XPS THERMO 1,6 mm Alkalmazási területe: az ISOFOAM XPS termékekkel azonos előnyös műszaki tulajdonságokkal rendelkező, jól terhelhető, kiváló hangszigetelő képességű termék. Az egyetlen olyan parketta alátétlemez, amit kimondottan padlófűtéshez fejlesztettek ki. Kis vastagsága és perforált kialakítása miatt nem akadályozza a padló hőleadását. Lépéshangcsillapítás mértéke: 20 db ISOFOAM XPS THERMO 1,6 mm 1,1 m 15 m=16,5 m T15

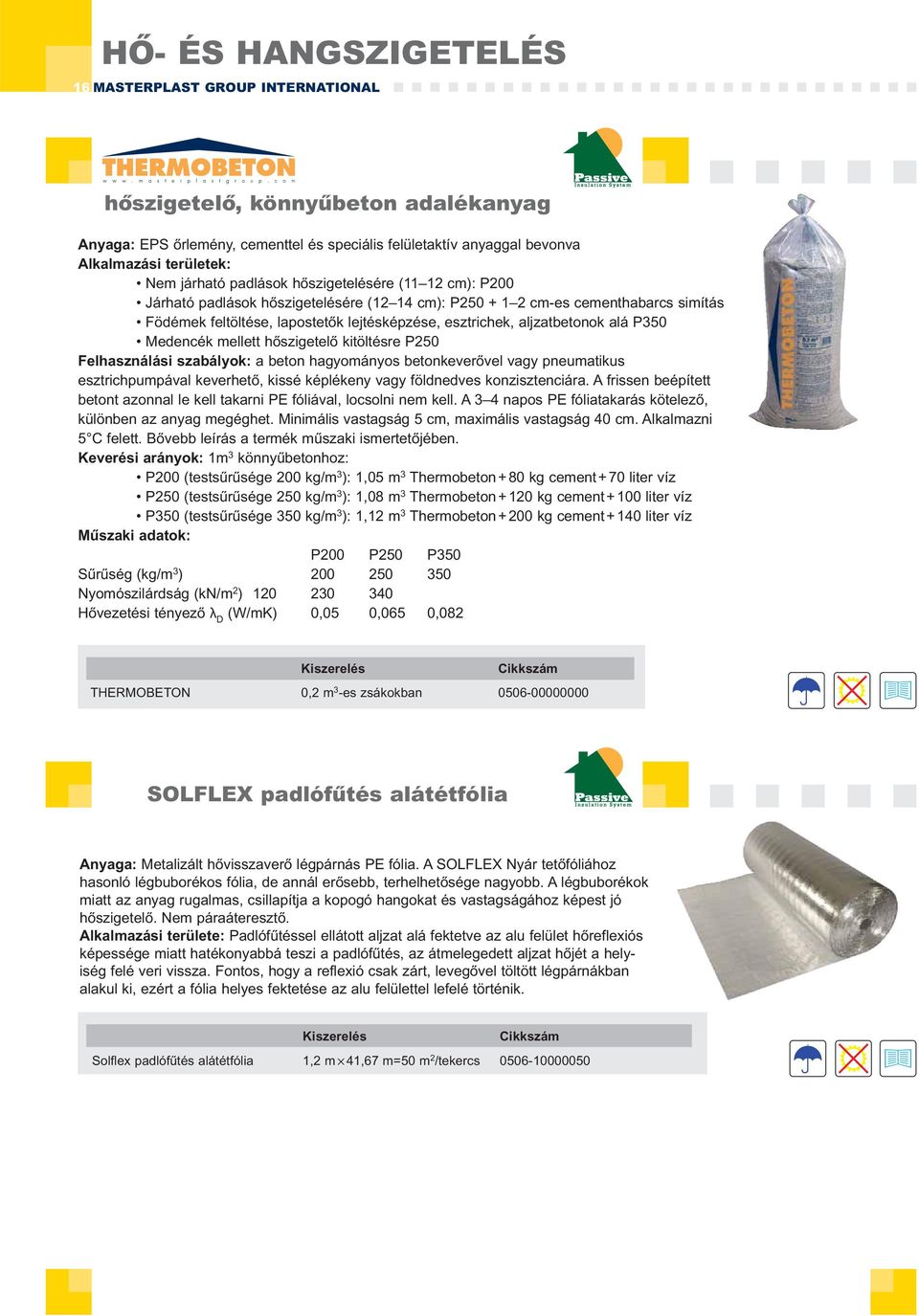

16 16 MASTERPLAST GROUP INTERNATIONAL hőszigetelő, könnyűbeton adalékanyag Anyaga: EPS őrlemény, cementtel és speciális felületaktív anyaggal bevonva Alkalmazási területek: Nem járható padlások hőszigetelésére (11 12 cm): P200 Járható padlások hőszigetelésére (12 14 cm): P cm-es cementhabarcs simítás Födémek feltöltése, lapostetők lejtésképzése, esztrichek, aljzatbetonok alá P350 Medencék mellett hőszigetelő kitöltésre P250 Felhasználási szabályok: a beton hagyományos betonkeverővel vagy pneumatikus esztrichpumpával keverhető, kissé képlékeny vagy földnedves konzisztenciára. A frissen beépített betont azonnal le kell takarni PE fóliával, locsolni nem kell. A 3 4 napos PE fóliatakarás kötelező, különben az anyag megéghet. Minimális vastagság 5 cm, maximális vastagság 40 cm. Alkalmazni 5 C felett. Bővebb leírás a termék műszaki ismertetőjében. Keverési arányok: 1m 3 könnyűbetonhoz: P200 (testsűrűsége 200 kg/m 3 ): 1,05 m 3 Thermobeton + 80 kg cement + 70 liter víz P250 (testsűrűsége 250 kg/m 3 ): 1,08 m 3 Thermobeton kg cement liter víz P350 (testsűrűsége 350 kg/m 3 ): 1,12 m 3 Thermobeton kg cement liter víz Műszaki adatok: P200 P250 P350 Sűrűség (kg/m 3 ) Nyomószilárdság (kn/m 2 ) Hővezetési tényező λ D (W/mK) 0,05 0,065 0,082 THERMOBETON 0,2 m 3 -es zsákokban SOLFLEX padlófűtés alátétfólia Anyaga: Metalizált hővisszaverő légpárnás PE fólia. A SOLFLEX Nyár tetőfóliához hasonló légbuborékos fólia, de annál erősebb, terhelhetősége nagyobb. A légbuborékok miatt az anyag rugalmas, csillapítja a kopogó hangokat és vastagságához képest jó hőszigetelő. Nem páraáteresztő. Alkalmazási területe: Padlófűtéssel ellátott aljzat alá fektetve az alu felület hőreflexiós képessége miatt hatékonyabbá teszi a padlófűtés, az átmelegedett aljzat hőjét a helyiség felé veri vissza. Fontos, hogy a reflexió csak zárt, levegővel töltött légpárnákban alakul ki, ezért a fólia helyes fektetése az alu felülettel lefelé történik. Solflex padlófűtés alátétfólia 1,2 m 41,67 m=50 m 2 /tekercs

17 MASTERPLAST GROUP INTERNATIONAL 17 EKOROLL 10/5 cm Anyaga: Ecose technológiával készülő, formaldehid-mentes, barna színű, kasírozás nélküli, tekercses üveggyapot hőszigetelés, két db 5 cm vastag rétegre szétválasztható 10 cm-es névleges vastagságban. Alkalmazási területe: elsősorban fa- és fémszerkezetű vázas épületekben, szerelt padló- vagy födémszerkezetekben, álmennyezetek hő- és hangszigetelésére. Tűzvédelmi osztály: A1 Szabványos jelölés: MW-EN T1 Deklarált hővezetési tényező (λ D ): 0,044 W/mK Tekercs hossz/szélesség m 2 /tekercs m 2 /raklap Knauf EKOROLL 10/5cm 2 1,2/7,5 m 18 m ER EKOBOARD 10 cm, 5 cm Anyaga: Ecose technológiával készülő, formaldehid-mentes, barna színű, kasírozás nélküli, táblás üveggyapot hőszigetelés. Alkalmazási területe: elsősorban fa- és fémszerkezetű vázas épületekben, szerelt padló- vagy födémszerkezetekben, valamint mennyezetek, álmennyezetek hő- és hangszigetelésére. Tűzvédelmi osztály: A1 Szabványos jelölés: MW-EN T2-WS-WL(P)-MU1 Deklarált hővezetési tényező (λ D ): 0,039 W/mK Tekercs hossz/szélesség m 2 /tekercs m 2 /raklap Knauf EKOBOARD 10/5 cm 2 1,2/7,5 m 18 m ER ECOSE Classic 044 Anyaga: formaldehid-mentes, barna színű, kasírozás nélküli ásványgyapot hőszigetelés. A Knauf ECOSE ásványgyapotok alkalmazása kisebb porképződéssel jár, a termék szagtalan, könnyen vágható, és az ECOSE Technology-nak köszönhetően fenol, akril, mesterséges, színező-és festékanyagoktól, valamint fehérítőtől mentes. Puhább tapintása kellemesebb érzést nyújt a beépítés során. Tekercses kiszerelésben kapható, a 10 cm névleges vastagságú filc két db 5 cm-es rétegre választható szét. A helytakarékos szállítás és tárolás érdekében vákuumcsomagolással kerül forgalomba. Alkalmazási területe: A nem terhelhető, lágy ásványgyapot felhasználható fa fedélszékes vagy vasbeton koporsófödémes magastetők; kéthéjú, könnyűszerkezetes lapostetők; fafödémek gerendái közötti és fa padlószerkezetek párnafa-közeit kitöltő hő- és hangszigetelésként. Éghetőségi osztály: A1 Deklarált hővezetési tényező (λ D ): 0,044 W/mK Tekercs hossz/szélesség m 2 /tekercs m 2 /raklap Knauf ECOSE /5 2 1,2/10 mm 24 m EC044005

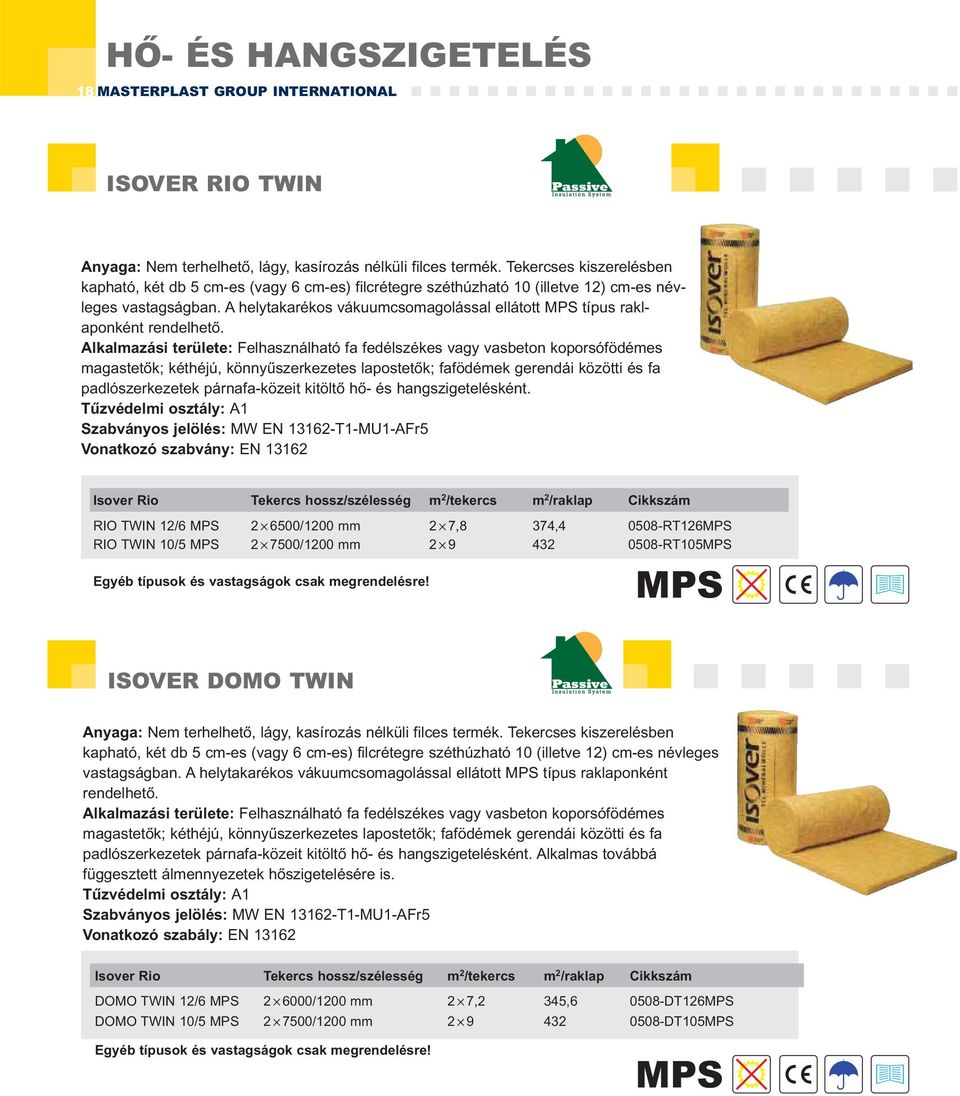

18 18 MASTERPLAST GROUP INTERNATIONAL ISOVER RIO TWIN Anyaga: Nem terhelhető, lágy, kasírozás nélküli filces termék. Tekercses kiszerelésben kapható, két db 5 cm-es (vagy 6 cm-es) filcrétegre széthúzható 10 (illetve 12) cm-es névleges vastagságban. A helytakarékos vákuumcsomagolással ellátott MPS típus raklaponként rendelhető. Alkalmazási területe: Felhasználható fa fedélszékes vagy vasbeton koporsófödémes magastetők; kéthéjú, könnyűszerkezetes lapostetők; fafödémek gerendái közötti és fa padlószerkezetek párnafa-közeit kitöltő hő- és hangszigetelésként. Tűzvédelmi osztály: A1 Szabványos jelölés: MW EN T1-MU1-AFr5 Vonatkozó szabvány: EN Isover Rio Tekercs hossz/szélesség m 2 /tekercs m 2 /raklap RIO TWIN 12/6 MPS /1200 mm 2 7,8 374, RT126MPS RIO TWIN 10/5 MPS /1200 mm RT105MPS Egyéb típusok és vastagságok csak megrendelésre! MPS ISOVER DOMO TWIN Anyaga: Nem terhelhető, lágy, kasírozás nélküli filces termék. Tekercses kiszerelésben kapható, két db 5 cm-es (vagy 6 cm-es) filcrétegre széthúzható 10 (illetve 12) cm-es névleges vastagságban. A helytakarékos vákuumcsomagolással ellátott MPS típus raklaponként rendelhető. Alkalmazási területe: Felhasználható fa fedélszékes vagy vasbeton koporsófödémes magastetők; kéthéjú, könnyűszerkezetes lapostetők; fafödémek gerendái közötti és fa padlószerkezetek párnafa-közeit kitöltő hő- és hangszigetelésként. Alkalmas továbbá függesztett álmennyezetek hőszigetelésére is. Tűzvédelmi osztály: A1 Szabványos jelölés: MW EN T1-MU1-AFr5 Vonatkozó szabály: EN Isover Rio Tekercs hossz/szélesség m 2 /tekercs m 2 /raklap DOMO TWIN 12/6 MPS /1200 mm 2 7,2 345, DT126MPS DOMO TWIN 10/5 MPS /1200 mm DT105MPS Egyéb típusok és vastagságok csak megrendelésre! MPS

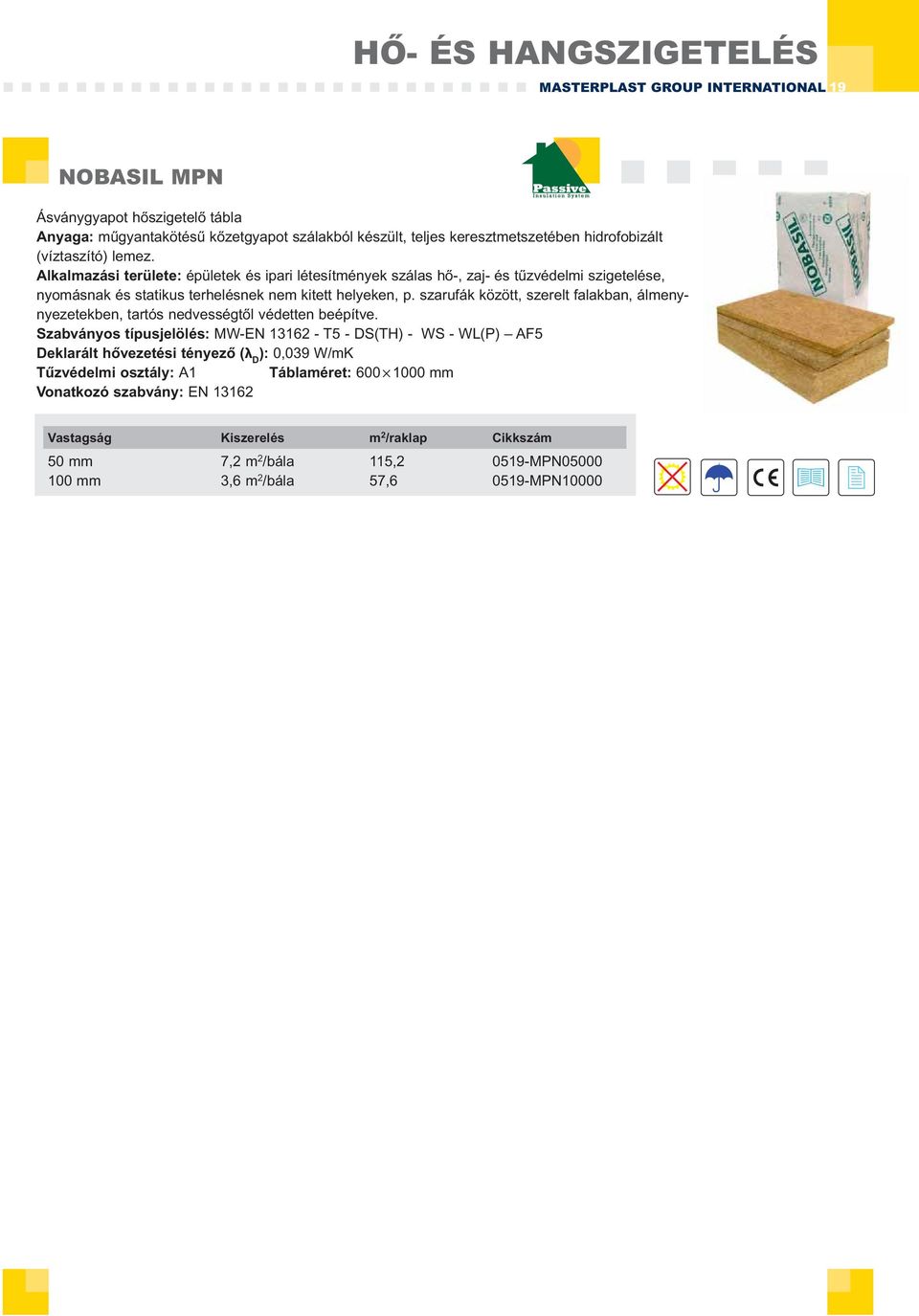

19 MASTERPLAST GROUP INTERNATIONAL 19 NOBASIL MPN Ásványgyapot hőszigetelő tábla Anyaga: műgyantakötésű kőzetgyapot szálakból készült, teljes keresztmetszetében hidrofobizált (víztaszító) lemez. Alkalmazási területe: épületek és ipari létesítmények szálas hő-, zaj- és tűzvédelmi szigetelése, nyomásnak és statikus terhelésnek nem kitett helyeken, p. szarufák között, szerelt falakban, álmenynyezetekben, tartós nedvességtől védetten beépítve. Szabványos típusjelölés: MW-EN T5 - DS(TH) - WS - WL(P) AF5 Deklarált hővezetési tényező (λ D ): 0,039 W/mK Tűzvédelmi osztály: A1 Táblaméret: mm Vonatkozó szabvány: EN Vastagság m 2 /raklap 50 mm 7,2 m 2 /bála 115, MPN mm 3,6 m 2 /bála 57, MPN10000

20 VÍZSZIGETELÉS, VÍZELVEZETÉS 20 MASTERPLAST GROUP INTERNATIONAL VÍZSZIGETELÉS, VÍZELVEZETÉS Az épületek szerkezeteire háromféle formában megjelenő nedvességhatás jelenthet veszélyt. A felszíni, csapadék formájában megjelenő víz, a felszín alatti (pl. talajpára, talajnedvesség, talajvíz, rétegvíz, torlaszvíz vagy a leszivárgó csapadékvíz), illetve az épület funkciójától függő ún. használati víz. Mindhárom hatás ellen a nedvességnek kitett épületrész vízhatlan szigetelésével és a keletkező víz szerkezettől való elvezetésével lehet védekezni. A kettő módszer együtt hatékony, ezért a megválasztott vízszigetelési és vízelvezetési technológiát egymással összehangoltan kell megtervezni és megépíteni. A csapadékvizek elleni szigetelés számtalan módja közül a legmegbízhatóbb anyagok - természetesen a napsugárzás káros hatásaitól védetten beépítve - a nagy hagyományokkal rendelkező bitumenes, illetve a könnyű alkalmazhatóságuk miatt kedvelt műanyag (PVC) szigetelő lemezek. Az eső vagy hó formájában lehulló csapadékok, vagyis a felszíni vizek elvezetéséről megfelelően lejtetett tetőfelületekkel, és szilárd térburkolatokkal illetve az ezekhez kapcsolódó vonalmentén kialakított ereszcsatornákkal, lefolyó csatornákkal vagy a burkolat síkjába süllyesztett folyókákkal gondoskodhatunk. A tetőn beépített szigetelőlemezeknek ilyenkor a megfelelő hőállóság mellett az épületszerkezetek mozgásából adódó és a kivitelezéskor előforduló mechanikai hatásoknak kell ellenállnia, míg a vízelvezetés elemeinél a szükséges vízelvezetési képesség, a megfelelő lejtés és vízkivezetés mellett, a tisztíthatóság és az esztétikus megjelenés is követelmény. Extra, és a rohamosan terjedő, növényzettel telepített tetőkre vonatkozó további követelmény lehet a lehullott csapadékvíz megtartása vagy a felhasznált anyagok gyökérállósága is. A felszín alatti vízszigeteléseknél elsősorban terhelhetőségük és a tartósságuk miatt a bitumenes lemezszigetelések használata terjedt el. Ezek beépítési formája lehet vízszintes vagy függőleges irányú, ezért a hozzájuk kapcsolódó vízelvezetési technikák is ezek szerint csoportosíthatók. A függőleges felületről történő vízelvezetést felületszivárgók segítségével, a vízszintes irányú víz összegyűjtését és elvezetését pedig felületszivárgó lemezek és szivárgócsövek (draincsövek) együttes alkalmazásával érhetjük el. A komplett rendszereknek ilyenkor a megfelelő vízelvezetési képesség, a tisztántarthatóság és a terhelhetőség követelményének kielégítése mellett a talajszemcsék bemosódását is meg kell akadályoznia és esetenként, pl. lejtős terepen, a jelentkező torlasz- vagy rétegvíz okozta hidrosztatikai nyomást kell megszüntetnie. Ugyanígy felszín alatt mindig jelentkező követelmény a talaj, a talajvíz, és a gyökerek kémiai és biológiai károsító hatásainak való ellenállás képessége. A fent bemutatott nedvességhatások elleni védekezés mellett esetenként a használati vízzel szemben is szigetelni kell. Ez a szigetelés a padlóba beépített összefolyók mellett az igénybevételtől függően műanyag vagy bitumenes kent szigetelés, illetve hagyományos bitumenes lemezszigetelés lehet. A MASTERPLAST termékei a fent felsorolt mindhárom nedvességhatás elleni vízszigeteléshez és az azokat kiegészítő felszíni vagy felszín alatti vízelvezetéshez egyaránt kínálnak korszerű és megbízható alternatívákat. Jelmagyarázat Fedett, száraz helyen, csapadéktól védetten Napfénytől, sugárzó hőtől védetten Termékismertető CE jel Fagyveszélyes Állítva tárolandó Kültérben korlátozás nélkül tárolható

21 VÍZSZIGETELÉS, VÍZELVEZETÉS MASTERPLAST GROUP INTERNATIONAL 21 SICOFOL PVC falszigetelés Anyaga: >1,2 mm vastag, lágy PVC. Épületek fal alatti kapilláris felszívódás elleni tekercses szigetelése. A lemezek toldása 20 cm-es átlapolással történik. Vonatkozó szabvány: EN SICOFOL PVC falszigetelés 175 mm 25 m/tekercs mm 25 m/tekercs mm 25 m/tekercs SICOFOL PVC szigetelő lemez Anyaga: többféle vastagságban gyártott (0,5 1 1,2 1,5 mm) lágy PVC szigetelő lemez. Alkalmazási területe: 0,5 mm: Felhasználhatók ajtó, ablaktok, könyöklő és küszöbszigeteléshez. 1 mm: Pinceszigetelés talajnedvesség elleni szigeteléshez. Üzemi víz elleni szigeteléshez. 1,2 1,5 mm: Kerti tavak, halastavak, úszómedencék, öntözővíztárolók, ciszternák, tűzoltó-, és esővíztározó tavak, öntözőcsatornák szigeteléséhez. 1,5 mm: Erkélyek, loggiák, füvesített garázstetők és bioházak szigetelése. Zöldtetőnél gyökérálló csapadékvíz elleni szigetelés. Leterhelt lapostetők csapadékvíz elleni szigetelése. Hígtrágya-, szennyvíz-, csurgalékvíz-, iszaptározók, komposztálók, biológiai szennyvíztisztítók szigetelése. Szemétlerakók lefedése, rekultiváció. Beépítési szabályok: A lemezeket szabadon fektetjük, a toldásait hőlégfúvásos hegesztő készülékkel kell lezárni. Kereskedelmi forgalomban kapható ragasztóanyaga nincs. Vízszigetelésként mechanikai védelemmel ellátva (pl. 1 mm vastag SICOFOL félkemény védőréteggel, TERRAPLAST PLUS felületszivárgóval vagy geotextíliával) olyan helyen építhető be, ahol tartósan UV sugárzás nem éri. Bitumennel nem építhető össze, polisztirollal csak védő-elválasztó réteg közbeiktatásával érintkezhet. UV sugárzásnak kitett helyeken, pl. attikafalra felvezetett szigetelésnél anyagánál fogva más PVC anyagú, de UV álló szigetelőlemezzel összehegeszthető. Vonatkozó szabvány: EN SICOFOL PVC szigetelő lemez S 0,5 mm 1,5 m 20 m S 1,0 mm 1,5 m 20 m S 1,2 mm 1,5 m 20 m S 1,5 mm 1,5 m 20 m Egyedi szállítási határidővel rendelhető

22 VÍZSZIGETELÉS, VÍZELVEZETÉS 22 MASTERPLAST GROUP INTERNATIONAL SICOFOL félkemény védőréteg Anyaga: 1 mm vastagságban gyártott regranulátumot tartalmazó lágy PVC szigetelő lemez. Alkalmazási területe: PVC anyagú szigetelések mechanikai védőrétege. Zöldtetők szigetelésének gyökérálló védőlemeze. SICOFOL félkemény védőréteg SK 1,0 mm 1,5 m 25 m 0603-SK Egyedi szállítási határidővel rendelhető 03GV és 04GV oxidált bitumenes vastaglemezek Alkalmazási terület: talajpára vagy talajnedvesség elleni szigetelésre vagy többrétegű csapadékvíz elleni szigetelés alsó vagy középső rétegeként. Műszaki adatok: MASTERBIT 03 GV MASTERBIT 04 GV Súly: 3000 g/m g/m 2 Hordozóréteg anyaga: üvegfályol Bitumen típusa: oxidált Felületvédelem (alul/felül): PE fólia/homokhintés Szélesség: 100 cm Hosszúság: 10 fm Hideghajlíthatóság: +5 C Hőállóság: +80 C Vízzáróság: min. 10 kpa Vonatkozó szabványok: EN 13696, EN 13970, EN MASTERBIT 03 GV 24 tekercs/raklap MASTERBIT 04 GV 15 tekercs/raklap Csak raklap tételben rendelhető

23 VÍZSZIGETELÉS, VÍZELVEZETÉS MASTERPLAST GROUP INTERNATIONAL 23 VM40 Palazúzalékkal ellátott, üvegfátyol hordozórétegű oxidált bitumenes zárólemez Palazúzalékkal ellátott, üvegfátyol hordozórétegű oxidált bitumenes zárólemez Kétrétegű csapadékvíz elleni szigetelések zárólemeze, mérsékelt időtállósággal és repedésáthidaló képességgel. Elsősorban alárendelt épületeknél (szerszámos, garázs, stb.), nem nagy kiterjedésű felületre, egyszerű tetőidomra, os hajlásszögre, teljes felületű ragasztással. Műszaki adatok: Bitumen típusa: oxidált Súly: 4000 g/m 2 Hordozóréteg: üvegfátyol Felületvédelem (felül/alul): szürke palazúzalék/pe Szélessége: 100 cm Tekercshossz: 10 fm Hideghajlíthatóság: 5 C Hőállóság: 80 C Masterbit VM tekercs/raklap P10000 Csak raklap tételben rendelhető PRO PM4 Palazúzalékkal ellátott, poliészterfátyol hordozórétegű modifikált bitumenes zárólemezek Alkalmazási terület: kétrétegű csapadékvíz elleni szigetelés zárólemeze lapostetőn, fokozott időtállósággal és repedésáthidaló képességgel. Műszaki adatok: Hordozóréteg anyaga: poliészterfátyol Szakadási nyúlás (H/K): 45 (±10%) Bitumen típusa: SBS modifikált Felületvédelem (alul/felül): PE fólia/szürke palazúzalék Szélesség: 100 cm Hosszúság: 7,5 fm Súly: 4600 g/m 2 Hideghajlíthatóság: 10 C Hőállóság: +100 C MASTERBIT PRO PM4 20 tekercs/raklap P75000 Csak raklap tételben rendelhető

24 VÍZSZIGETELÉS, VÍZELVEZETÉS 24 MASTERPLAST GROUP INTERNATIONAL PRIMER WBP vizes diszperziós bitumenes alapozó Alkalmas a bitumenes szigetelőlemezek ragasztása előtt az alapfelület kellősítésére, pormentesítésére és a szigetelőlemezek jobb tapadásának elősegítésére. Az alapozó emulzió vízzel való hígítása nem szükséges, de amennyiben az aljzat minősége megkívánja max. 30% vízzel lehet hígítani. Kiadóssága: Beton, vakolat és tégla felületen: 0,2 0,4 l/m 2 Tárolás, felhasználhatóság: a terméket száraz helyen tárolva, közvetlen napsugárzás és fagy hatásától védeni kell. Tárolási hőmérséklet: +5 C +30 C között. Az anyag FAGYVESZÉLYES! Az előírt tárolási és raktározási körülmények betartása esetén az alapozó emulzió a gyártástól számított 6 hónapig használható fel. : 10 kg MASTERBIT PRIMER WBP vizes diszperziós bitumenes alapozó PRIMER SP oldószeres bitumenes alapozó Alkalmas a bitumenes szigetelőlemezek ragasztása előtt az alapfelület kellősítésére, pormentesítésére és a szigetelőlemezek jobb tapadásának elősegítésére. Az alapozó szintetikus hígítóval max.10%-ban hígítható. Kiadóssága: alapfelülettől függően: 0,2 0,4 l/m 2 Tárolás, felhasználhatóság: a terméket száraz, hűvös helyen tárolva, közvetlen napsugárzástól védeni kell. Tárolási hőmérséklet: +5 C +30 C között. Az előírt tárolási és raktározási körülmények betartása esetén az alapozó emulzió a gyártástól számított 6 hónapig használható fel. : 10 kg MASTERBIT PRIMER SP oldószeres bitumenes alapozó N Környezeti veszély Xn Ártalmas

25 VÍZSZIGETELÉS, VÍZELVEZETÉS MASTERPLAST GROUP INTERNATIONAL 25 LF oldószermentes védőbevonat MASTERBIT oldószermentes védőbevonat alapozóként és felújító rétegként Anyaga: műanyag adalékos, képlékeny, kissé folyós bitumen massza, magas hő és UV állósággal Felhasználási területe: Védő és felújító bevonatként: elöregedett bitumenes szigetelés átvonására szolgál higítás nélkül. Növeli a szigetelés vízzáróságát és időtállóságát. Anyagszükséglete 0,8 1,2 liter/m 2 /réteg Ideiglenes víztaszító bevonatként: mélyépítési műtárgyaknál, lapostetők lejtbetonjának felületi víztaszító bevonataként ideiglenes jelleggel, előzetes alapozás után 0,8 1,2 liter/m 2 /réteg anyagfelhasználással. Már egy rétegben alkalmazva is jelentősen megnöveli a megfelelő lejtésű beton vízelvezetési képességét. Alapozóként: csapvízzel 1:2 arányban higítva alapozóként használható, mattnedves felületre, 0,2-0,3 liter/m 2 anyagfelhasználással Száradási idő: alapozóként 2 6 óra, bevonatként 6 12 óra (aljzat nedvességtartalmától és az időjárástól függően) Felhordása: alapozóként kefével, ecsettel vagy hengerrel, bevonatként kefével, hengerrel vagy glettvassal Felhasználási hőmérséklet: vízszintes felületen C, függőleges felületen C Tárolása: naptól, sugárzó hőtől védett fedett, minimum +5 C-os helyiségben Felhasználható: 6 hónapig e: 5 és 25 literes edényben 5 literes literes K kent szigetelés MASTERBIT 1K kent szigetelés műanyagadalékos bitumenes kent szigetelés Anyaga: egy komponensű, műanyag és polisztirol adalékos, képlékeny bitumen massza magas tapadási képességgel Felhasználási területe: Talajnedvesség elleni kent szigetelésként: alapozott alapfelületre két rétegben felhordva 4,5 5,5 mm-es nedves (3,1 4,0 mm-es száraz) vastagságban 4,4 5,5 liter/m 2 anyagfelhasználással, kiegészítő mechanikai védelemmel XPS lapok ragasztására: pincefal és lábazat esetén a bitumenes szigetelésre ragasztja az XPS hőszigetelést 2 liter/m 2 anyagfelhasználással Hibák, áttörések javítására: mélyépítésben talajnedvesség esetén a bitumenes szigetelés sérüléseinek javítására, csomópontok megerősítésére alkalmas Száradási idő: rétegenként 1 2 nap Felhordása: glettvassal Felhasználási hőmérséklet: vízszintes felületen C, függőleges felületen C Tárolása: naptól, sugárzó hőtől védett fedett, minimum +5 C-os helyiségben Felhasználható: 6 hónapig e: 32 literes edényben 32 literes

26 VÍZSZIGETELÉS, VÍZELVEZETÉS 26 MASTERPLAST GROUP INTERNATIONAL PLUS felületszivárgók TERRAPLAST PLUS felületszivárgó rendszer a felszíni csapadékvizek vagy felszín alatti vizek függőleges vagy vízszintes elvezetésére szolgál, az érintett épületszerkezetek szigetelését kiegészítve, esetenként azok mechanikai, kémiai és biológiai védelmét ellátva. Átlagos magasépítési technológiáknak és speciális mérnöki létesítményeknek (pl. alagutak, mélygarázsok, stb.) egyaránt fontos szerkezete lehet. Felhasználható pince és alapfalak szigeteléseinek védelmében, réteg- vagy torlaszvizeknél a pincefalak vízmentesítésére (hidrosztatikai nyomásának megszüntetésre), zöldtetők gyökérvédő és vízmegtartó rétegeként, valamint vasalt aljzatok alá szerelőbeton helyett tisztasági rétegként elhelyezve. Alaplemez alá vízszintesen beépítve véd a talajból érkező radon gáz sugárzástól, és korlátozott mértékben talajpára és talajnedvesség elleni szigetelésként is funkcionálhat. Régi rosszul szigetelt épületek alapja vagy pincefala mellé elhelyezve megfelelően biztosított szellőzőnyílások mellett csökkenti a fal nedvesedését és biztosítja a fal kiszellőzését. Teraszoknál csúszó-elválasztó réteg, terasztetők rétegeiben a páranyomást kiegyenlítő szerepe van. A TERRAPLAST PLUS lemezek HDPE anyagból készülnek, anyaguknál fogva nagy nyomó- és szakítószilárdságúak, ütés- és törésállóak, gyökérállóak, korhadásmentesek és a felszín alatti vizeket nem szennyezik. A talajban előforduló vegyi hatásoknak, gombáknak és baktériumoknak ellenállnak. Alkalmazásuk növeli a biztonságot, olcsóbb és gyorsabb megoldás bármely szigetelést védő falnál. Egyszerűen és gyorsan beépíthetők, tisztasági rétegként való alkalmazásuknál a szerelőbeton teljes egészében elhagyható. Alkalmazási lehetőségek: Sík területen gombokkal kifelé fordítva hőszigetelés nélküli pincefalak bitumenlemezes vízszigetelésének védőrétege (szigetelést védő téglafal helyett), draincső használata nélkül. Sík területen gombokkal befelé fordítva alap- vagy pincefalak talajnedvesség elleni lemezszigetelésének védő- és vízelvezető rétege, draincső használatával. (szigetelést védő téglafal helyett). Lejtős terepen gombokkal kifelé fordítva és geotextíliával társítva rétegvagy torlaszvíz hidrosztatikai nyomásának felvételére és elvezetésére, draincső használatával. Növényzettel telepített tetőkön gyökérvédő és vízmegtartó rétegként Vasalt aljzatlemez alatti tisztasági réteg szerelőbeton helyett

27 VÍZSZIGETELÉS, VÍZELVEZETÉS MASTERPLAST GROUP INTERNATIONAL 27 PLUS S8 DIAGONAL Lemezsúly: 550 g/m 2 A domborulat magassága: 8 mm Terhelhetőség: 180 kn/m 2 Légtérfogat: ~5,5 l/m 2 Alkalmazási terület: pince és alapfalak nedvesség elleni szigetelésének mechanikai védelmére, betonaljzatok tisztasági rétegeként szerelőbeton helyett. Vízszintesen fektetve véd a radongáz ellen, illetve talajpára elleni védőrétegként is figyelembe vehető. Függőleges beépítés esetén - a talajmechanikai szakvélemény figyelembevételével - max 6 méteres mélységig alkalmazható. Geotextíliával társítva és dréncsővel együtt beépítve az épület körül felgyülemlő talavíz összegyűjtésére, elszivárogtatásra is alkalmas. TERRAPLAST PLUS S8 0,5 m 0,5 m 20 m (24 tekercs/raklap) D m 1,0 m 20 m (24 tekercs/raklap) D ,5 m 1,5 m 20 m (12 tekercs/raklap) D m 2,0 m 20 m (12 tekercs/raklap) D ,5 m 2,5 m 20 m (12 tekercs/raklap) D25000 PLUS L8 HDPE felületszivárgó Lemezsúly: 400 g/m 2 A domborulat magassága: 8 mm Terhelhetőség: 120 kn/m 2 Légtérfogat: ~5,5 l/m 2 A TERRAPLAST PLUS-S8 nagyszilárdságú felületszivárgó lemezhez hasonló termék, attól mechanikai tulajdonságaiban tér el. Kisebb terhelhetősége miatt függőleges beépítésnél 4 m-es mélységig használható. TERRAPLAST PLUS L8 1 m 1,0 m 20 m (24 tekercs/raklap) L ,5 m 1,5 m 20 m (12 tekercs/raklap) L m 2,0 m 20 m (12 tekercs/raklap) L ,5 m 2,5 m 20 m (12 tekercs/raklap) L25000 PLUS GEO HDPE felület szivárgó nagyszilárdságú PP fátyolkasírozással Lemezsúly: 700 g/m 2 A domborulat magassága: 8 mm Terhelhetőség: 250 kn/m 2 Légtérfogat: ~5,5 l/m 2 A szivárgó víz elvezetése a HDPE lemez és a domborulatai által tartott PP fátyol között történik. Az épülettől távolabb (1-2 m-re) is képes elvezetni a torlaszvizet. Talajvízszint süllyesztéshez is használható (pl. vízszintesen beépítve szabadtéri létesítmények pályái alatt). Szivárgó draincsővel összeépítve alkalmazandó. Vonatkozó szabvány: EN TERRAPLAST PLUS-8 Geo 2 m 2 m 20 m G20020

28 VÍZSZIGETELÉS, VÍZELVEZETÉS 28 MASTERPLAST GROUP INTERNATIONAL PLUS S20 HDPE felületszivárgó Lemezsúly: 1000 g/m 2 A domborulat magassága: 20 mm Terhelhetőség: 150 kn/m 2 Légtérfogat: ~14 l/m 2 Többszintes mélygarázsoknál, alagútépítésnél a domborulataival kifelé fordított lemez a 20 mm magas domborulatok közötti csatornákon keresztül vezeti el a vizet. Ilyenkor a stabil sziklafal vagy a megerősített munkaárok oldala, illetve a résfal és vasbeton felmenő szerkezet között elhelyezett TERRAPLAST PLUS-20 bennmaradó zsaluzatként is működik. TERRAPLAST PLUS S20 2 m 20 m (5 tekercs/raklap) PLUS S20P perforált HDPE felületszivárgó Lemezsúly: 1000 g/m 2 A domborulat magassága: 20 mm Terhelhetőség: 150 kn/m 2 Légtérfogat: ~14 l/m 2 Növényzettel telepített extenzív vagy intenzív zöldtetők vízelvezető és vízmegtartó rétege, ugyanakkor az alatta lévő nem gyökérálló vízszigetelésének védelmét is szolgálja. TERRAPLAST PLUS S20P 2 m 20 m (5 tekercs/raklap) P20000 PLUS-AC rögzítő szeg és gomb A függőlegesen elhelyezett 8 mm-es TERRAPLAST PLUS lemezek rögzítésére szolgál. Acél rögzítő szegből és műanyag alátétből áll. Az alátét illeszkedik a lemez domborulataiba, így a szeg kiszakadás nélkül rögzíti a lemezt. A pincefal előtti szivárgólemezt a vízszigetelés fölött, a lemez felső szélétől min. 5 cm, egymástól 20 cm távolságban kell rögzíteni. TERRAPLAST PLUS-AC rögzítő szeg és gomb 100 db szeg és gomb F0000

29 VÍZSZIGETELÉS, VÍZELVEZETÉS MASTERPLAST GROUP INTERNATIONAL 29 PLUS-AC lezáróprofil A lezáró profil a szivárgólemez és a vízszigetelés közti rést zárja le. A szivárgólemez anyagával megegyező műanyagból készült profil beépítése a 8 mm-es TERRAPLAST PLUS lemezek felső szélére történik, feladata, hogy megakadályozza a visszatöltött földnek a lemez és a védendő vízszigetelés közé jutását. További szerepe az is, hogy a falon lefolyó nedvesség nagy részét a szivárgólemez külső oldalára vezesse. TERRAPLAST PLUS lezáróprofil 2 m/db PLUS-AC Bituband Anyagában tapadó tömítőszalag. A TERRAPLAST PLUS felületszivárgó lemezek toldásainak és más szerkezetekhez való vízzáró csatlakozásának anyaga. Használatával a lemezek átlapolásánál minimálisra csökken az átjutó víz mennyisége. TERRAPLAST PLUS-AC butil tömítőszalag 19 mm 30 m/tekercs Beépítési szabályok: A TERRAPLAST PLUS S8 lemezt mind vízszintesen, mind pedig függőlegesen 20 cm széles egyszerű átlapolásokkal kell toldani. A lemezt függőlegesen beépítve rögzíteni kell a rendszerhez tartozó rögzítő szöggel és gombbal, de a rögzítési pontok kizárólag csak a vízszigetelés fölötti sávban lehetnek, a lemez szélétől min. 5 cm-re, egymástól 20 cm-re. Azért, hogy a földvisszatöltésnél ne kerüljön sérülést okozó törmelék a szigetelés és a felületszivárgó közé, a felületszivárgót felülről a rendszerhez tartozó léccel kell lezárni. A zöldtetőbe beépített TERRAPLAST PLUS S20P perforált lemezt a vízszigetelésre domborulatokkal lefelé fordítva kell elhelyezni 20 cm széles egyszerű átlapolásokkal. Ilyenkor a 20 mm mély domborulatok kis edényként működve összegyűjtik a felettük lévő talajon keresztülszivárgó csapadékvizet, egészen addig, amíg annak szintje el nem éri az edénykék felső részén kialakított perforációt. Az itt átfolyt fölösleges víz a TERRAPLAST PLUS lemez alatt kialakított vízszigetelésre hullik, ahol az eredeti lejtésnek megfelelő irányban a domborulatok között gyorsan elvezetődik, nem áztatva így hosszasan a szigetelés anyagát. Ahhoz, hogy a TERRAPLAST PLUS lemez edénykéi ne telítődjenek a talaj finom szemcséivel, a lemezre minden esetben egy megfelelően erős szakítószilárdságú és kis nyúlású szűrőlemezt kell teríteni. TERRAPLAST PLUS kapcsolódó anyagai: Nagy szakítószilárdságú és kis nyúlású PP szűrőréteg (pl. TYVEK PRO 125), hőkezelt geotextília, TERRAPLAST DRAIN-AC perforált műanyag cső, XPS hőszigetelések

30 VÍZSZIGETELÉS, VÍZELVEZETÉS 30 MASTERPLAST GROUP INTERNATIONAL DRAIN-AC Anyaga: sárga színű PVC cső vagy fekete színű LPE cső Alkalmazási területe: a TERRAPLAST PLUS dombornyomott szivárgólemezek vagy egyéb felületszivárgók (pl. geotextília szűrőréteggel ellátott egyszemcsés kavics vagy formahabosított és profilozott zártcellás hőszigetelés) által elszivárogtatott felszín alatti vizek összegyűjtésére és elvezetésére szolgáló perforált flexibilis műanyag cső. A PVC anyagú hosszan tartó UV sugárzásra érzékeny, hidegben könnyen törik, a fekete LPE anyagú jobb mechanikai tulajdonságokkal bír és fokozottan UV álló. Beépítéskor a TERRAPLAST PLUS lemez alatt min. 20 cm-rel lentebb, egy lejtésben kialakított betonvályúba, szivárgó kavicsban geotextília szűrőréteggel kell elhelyezni. Mindkét draincső kapható gyári geotextília bevonattal is (TERFIL Drain), de a cső ekkor sem UV álló. TERRAPLAST DRAIN-AC PVC (sárga) perf. 50 mm 250 m/tekercs TERRAPLAST DRAIN-AC PVC (sárga) perf. 50 mm 50 m/tekercs TERRAPLAST DRAIN-AC PVC (sárga) perf. 100 mm 100 m/tekercs TERRAPLAST DRAIN-AC PVC (sárga) perf. 100 mm 50 m/tekercs TERRAPLAST DRAIN-AC LPE (fekete) perf. 80 mm 100 m/tekercs TERRAPLAST DRAIN-AC LPE (fekete) perf. 80 mm 50 m/tekercs *TERRAPLAST DRAIN-AC T-PVC (sárga) terf. 50 mm 250 m/tekercs *TERRAPLAST DRAIN-AC T-PVC (sárga) terf. 100 mm 100 m/tekercs *TERRAPLAST DRAIN-AC T-LPE (fekete) terf. 80 mm 100 m/tekercs *Egyedi szállítási határidővel rendelhető TOP folyóka rendszer Anyaga: HDPE alapú műanyag folyókatest kipattintható horganyzott acél fedráccsal. A folyókatest sav-, lúg- és vegyszerálló, beépítése egyszerű, az 1 m hosszú elemek egymással precízen összeilleszthetők. Méretre vágható, könnyű és ütésálló műanyagból készült, könnyen tisztítható. A folyókát fedő rács egy mozdulattal leszerelhető. Alkalmazási terület: Külső térben, betonágyazatba fektetve: gyalogos vagy kismértékű* személyautó forgalomra méretezett folyóka rendszer. Alkalmazható szilárd burkolatú járda vagy gépkocsibejáró (térbeton, térkő, beton, aszfalt, stb.) csapadékvizeinek összegyűjtésére és elvezetésére. Beépíthető még rámpával megközelíthető, épület alá süllyesztett garázsok bejárata vagy járható tetőre kivezető teraszajtó előtt. (*= napi 4-5 alkalommal, max.10 km/h sebességgel való áthajtással, pl. családi háznál felhasználva.) A rendszer elemei: 1 m hosszú HDPE alapú műanyag folyókaelem horganyzott acél fedráccsal, műanyag véglezáró elem, függőleges bekötőcsonk ø 110 mm-es csatlakozással. Vonatkozó szabvány: EN 1433 TERRAPLAST TOP folyóka ráccsal TERRAPLAST TOP kiegészítő készlet

31 VÍZSZIGETELÉS, VÍZELVEZETÉS MASTERPLAST GROUP INTERNATIONAL 31 GEOTEX Anyaga: Tűnemezelt, nem szőtt, gyökérálló filcszerű szűrőréteg Sűrű szálszerkezete révén hatékonyan felfogja a talajban lévő finom talajszemcséket, miközben a vizet átengedi. Anyagánál fogva gyökérálló és korhadásmentes, felülete hőkezelt, ezért mechanikai tulajdonságai jobbak, mint a hagyományos eljárással készülő geotextíliáknak. Alkalmazási területe: Szűrő vagy védő-elválasztó rétegként egyaránt használható. Mélyépítési munkáknál filterként használják, megakadályozva azt, hogy a durva kavics vagy zúzalékrétegbe a csapadék vagy a talajvíz által szállított finom talajszemcsék bemosódjanak. Használatával csökkenthető a szivárgókavics mennyisége, növelhető a drén hatásfoka és élettartama. Magasépítésben a vízszintes vízszigeteléseknél bitumenes lemezek betonozás előtti mechanikai védelmét oldja meg vagy az oldószervándorlás miatt össze nem illeszthető építőanyagok (pl. polisztirol hőszigetelés és PVC vízszigetelő lemez) elválasztását biztosítja. Épület körüli terheletlen filterként, illetve védő-elválasztó rétegként javasoljuk alkalmazását, míg a nagyobb terheléssel számoló útépítéseknél a 200 és a 300 g/m 2 súlyú geotextília használatos. Vonatkozó szabványok: EN 13249, 13250, 13251, 13252, 13253, 13254, 13255, 13256, 13257, TERRAPLAST GEOTEX geotextília 1,5 m 50 m A 150, 200 és 300 g/m 2 súlyú geotextíliákat, 2,5 100 m-es és m-es kiszerelésben, egyedi szállítási határidővel szállítjuk! GEOTEX Anyaga: Tűnemezelt, nem szőtt, gyökérálló filcszerű szűrőréteg. Alkalmazási területe: Elsősorban családi házak körüli munkákhoz ajánlott, pl. termőtalaj és kavicsréteg közötti szűrő- és elválasztó rétegként, termőtalajréteg alá terítve gyomnövények növekedésének megakadályozására, miközben átengedi a vizet és a tápanyagokat; illetve általános alátét-, takaró-, és elválasztórétegként is alkalmazható. TERRAPLAST GEOTEX (10m 2 ) FEKETE 1 m 10 m GY00

32 VÍZSZIGETELÉS, VÍZELVEZETÉS 32 MASTERPLAST GROUP INTERNATIONAL TYPAR PRO 125 Anyaga: Nem szőtt, hőkötéssel készülő PP fátyol. Geotextíliához hasonló, de annál nagyobb szilárdságú és kisebb nyúlású védő, elválasztó, szűrő réteg. A természetben előforduló savak és alkáliák nem károsítják. Gyökérálló, baktériumoknak ellenáll. A finom szemcsék megszűrése mellett stabilizáló hatású is, jelentős mértékű oldalirányú erők felvételére is képes. Alkalmazási területe: Tetőteraszok, fordított rétegrendű, leterhelt lapostetők hőszigetelésre fektetve megakadályozza a finom kavicsszemcsék bejutását az XPS hőszigetelő lapok közé, megóvja az alatta lévő hőszigetelő táblákat vagy vízszigetelő lemezeket a mechanikai hatásoktól. Zöldtetőkben beépítve megakadályozza a humusz lemosódását a vízelvezető (vagy vízmegtartó) pl. TERRAPLAST PLUS S20P rétegbe, vagy gyökérvédelmet biztosít. Épület körüli szivárgórendszerek elemeként és egyéb mélyépítési munkáknál a geotextíliához hasonlóan filterként használják, megakadályozva azt, hogy a durva kavics vagy zúzalékrétegbe a csapadék vagy a talajvíz által szállított finom talajszemcsék bemosódjanak. Használatával csökkenthető a szivárgókavics mennyisége, növelhető a drén hatásfoka és élettartama (nem tömítődik el). Kiselemes térburkolatok vagy gépkocsi behajtók alatt az említett szűrő funkció mellett megakadályozza az altalajból a növények felszínre jutását, a burkolat kőzúzalékának talajba fúródását és az ebből adódó egyenetlen süllyedését, valamint azt, hogy a különböző ágyazó rétegek egymással elkeveredjenek. Kertészeti felhasználás során a TYPAR geotextíliával körbevett humusz nem mosódik össze a környező rosszabb minőségű talajokkal. A telepített növényzet talajának minősége tovább fenntartható, megakadályozza az eróziót. Beépítési szabályok: A TYPAR leterítése előtt el kell távolítani az aljzat összes olyan szennyeződését, ami az anyag átlyukasztását eredményezheti. A TYPAR ollóval vagy éles késsel szabható. Ragadós agyagba vagy iszapba nem rakható. A lemezeket egymáson 30 cm széles egyszerű átlapolással toldani. Tartós napsugárzástól védeni kell. Műszaki adatok: egység TYPAR PRO 125 Szélesség: m 2 Hosszúság: m 25 Egységsúly: g/m Szakító szilárdság: KN/m 8,5 Szakadási nyúlás: % 52 Pecsétnyomás állás (CBR) (EN ISO 12236) N 1275 TYPAR PRO m 25 m

33 VÍZSZIGETELÉS, VÍZELVEZETÉS MASTERPLAST GROUP INTERNATIONAL 33 TYPAR SF 49, TYPAR SF 56 Anyaga: a TYPAR PRO 125 lemezzel azonos, de annál erősebb és vastagabb lemez. Alkalmazási területe: Felhasználása minden olyan helyen javasolt, ahol a kivitelezés közbeni (pl. útépítő gépek munkájából) vagy a későbbi használatból adódó mechanika igénybevételek nagyok. Nagyobb igénybevételű térburkolatok, parkolók, utak, vasutak alatt stabilizáló hatású, növeli az altalaj terhelhetőségét, megakadályozza a zúzalékágy talajba fúródását és a burkolat ebből adódó egyenetlen süllyedését ( nyomvályúsodását ). Használatával elkerülhető, hogy a különböző ágyazati rétegek egymással elkeveredjenek. Nagy terhelésű vízelvezetések, földgátak, ipari hulladéktól szennyezett térburkolatok alatti merev felületszivárgókra (pl. TERRAPLAST PLUS S8 lemezre) fektetve megakadályozza a drénlemez eltömítődését. Hulladéktárolókban biztosítja a rétegek elválasztását, valamint a vízelvezető réteg, és a vízzáró szigetelőlemez védelmét. Beépítési szabályok: A TYPAR leterítése előtt el kell távolítani az aljzat összes olyan szennyeződését, ami az anyag átlyukasztását eredményezheti. TYPAR ollóval vagy éles késsel szabható. Ragadós agyagba vagy iszapba nem rakható. A lemezeket egymáson 30 cm széles egyszerű átlapolással toldani. Tartós napsugárzástól védeni kell. Vonatkozó szabványok: EN 13249, 13250, 13251, 13252, 13253, 13254, 13255, 13256, 13257, Műszaki adatok: Egység TYPAR SF 49 TYPAR SF 56 Szélesség: m 4,5 4,5 Hosszúság: m Egységsúly: g/m Szakító szilárdság: KN/m 12,6 13,1 Szakadási nyúlás: % Pecsétnyomás állás (CBR) (EN ISO 12236) N TYPAR SF 49 4,5 m 100 m TYPAR SF 56 4,5 m 100 m Egyedi szállítási határidővel rendelhetők
