Az új szabványok ismertetése
|
|
- Krisztina Horváth
- 8 évvel ezelőtt
- Látták:
Átírás
1 Az új szabványok ismertetése 9028 Győr, Fehérvári út Előzmények, az új szabványok bevezetése Magyarországon az expandált polisztirolhab gyártását eddig az 1981-ben módosított MSZ 7560 szabvány szabályozta. A gyártástechnológia ugrásszerű fejlődésével az élvonalbeli hazai gyártók már lényegesen korszerűbb termékeket állítanak elő, mint korábban, így szükségessé vált a szabvány változtatása, a technika jelenlegi szintjéhez történő hozzáigazítása is. Mivel az Európai Unióban jó ideje dolgoztak már az egységes expandált polisztirolhab szabvány megalkotásán, célszerűnek tűnt megvárni e CEN szabvány létrejöttét, és ezt bevezetni Magyarországon is. Az elmúlt évben elkészült az európai szabvány, melyet a célszerűség diktálta okok mellett jogharmonizációs kötelezettségből adódóan is át kellett vennünk. Így született meg az építőipari felhasználású EPS termékekre vonatkozó MSZ EN szabvány. (Itt jegyezzük meg, hogy az extrudált polisztirolhab termékekre vonatkozó új magyar szabvány - MSZ EN is megjelent.) Az expandált polisztirolhab hő- és lépéshangszigetelő termékek alkalmazása hazánkban a gyártók - esetenként nem teljesen azonos - ajánlásai-, illetve újfajta termékek esetében az Építőipari Műszaki Engedélyekben (ÉME) megadott szabályok szerint történt. Az új termékszabvány szerinti gyártásra történő áttérés szükségessé tette (az új szabvány lényegesen eltérő alapelve miatt, illetve azért mert számos ÉME-vel szabályozott termék szabványos termékké vált), hogy az európai gyakorlattal megegyezően a termékek alkalmazásáról nemzeti szabvány rendelkezzen. Ez a Magyar Szabványügyi Testület által kidolgozott MSZ 7573 sz. szabvány, mely március 1.-től lép hatályba. A szabványcsomag harmadik tagja, az MSZ EN 13172, mely a termékszabvány előírásainak történő megfelelőség tanúsításával foglalkozik. Ez szintén az európai szabványosítási testület által alkotott, a jogharmonizáció keretében Magyarországon is bevezetett szabályozás. Az új európai szabványok bevezetése átmeneti szabályozás alapján történik. Az MSZ EN és az MSZ EN ben hatályba lépett, de az átmeneti időszakban, az áttérésre való felkészülés lehetőségének megteremtése érdekében március 1.-ig a régi műszaki szabályozás hatálya és alkalmazása is megmaradt március 1.-től csak az új műszaki szabályozási dokumentumok hatályosak. 2. MSZ EN 13163: Építőipari hőszigetelő termékek. Gyári készítésű expandált polisztirol (EPS-) termékek. Műszaki Előírás. A korábbi MSZ 7560 termékszabvány a testsűrűség alapján osztályokat képezett (az egyes osztályokon belül a tulajdonságokat jelentősen befolyásoló, 5 kg/m 3 eltérést is lehetővé téve), és a kategórián belül meghatározta a termék műszaki paramétereinek minimális követelményértékeit. Az új szabvány ezzel szemben az anyagtulajdonságokat definiálja (pl. nyomószilárdság, hajlítószilárdság, méretállandóság stb.) és követelmény-értékek megadásával létrehozza az egyes anyagtulajdonságok osztályait, illetve fokozatait. Így lehetővé válik, hogy a szabványnak megfelelően gyártott termékek az alkalmazás során megkövetelt tulajdonságokkal rendelkezzenek, - 1 -
2 illetve, hogy ezeket a tulajdonságokat egyértelműen rögzítsék. Az alkalmazás szempontjából alapvetően meghatározó anyagtulajdonság a nyomószilárdság (pontosabban a 10%-os összenyomódáshoz tartozó nyomófeszültség értéke), melyet az új szabvány a legfontosabbként kezel, és e tulajdonság követelményértékeinek segítségével képez termékosztályokat (pl. EPS 30. EPS 70, EPS 80, EPS 100, EPS 150, EPS 200 stb.). E termékosztályok adják az új terméktípusok alapját is, az osztályhoz tartozó nyomószilárdság természetesen kiegészül az alkalmazás igénybevételei által szükséges váló egyéb terméktulajdonságokkal. A testsűrűség, mint szabványban rögzített, követelménnyel is társított műszaki jellemző bár az anyag tulajdonságai nagymértékben természetesen ezzel függnek össze megszűnik és belső, gyártástechnológiai adatként él tovább. A gyártónak tehát nem adott sűrűségű terméket kell előállítani, hanem adott műszaki paraméterekkel rendelkező hőszigetelést kell gyártania Az új szabványban definiált anyagtulajdonságok: Az alábbiakban csak a legfontosabbnak tekintett, az alkalmazási szabványban is rögzített anyagtulajdonságokat és ezek az MSZ 7573-ban hivatkozott osztályait, fokozatait, a hozzájuk rendelt követelményértékeket ismertetjük. A felsorolás tehát nem teljes, a szabvány itt nem említett tulajdonságokat is definiál, illetve az ismertetetteknél is számos esetben több osztályt, fokozatot ad meg. Ezek egyedi, különleges, új alkalmazások feltételeinek meghatározásában nyújthatnak segítséget. Hővezetési tényező, hővezetési ellenállás. [λ D, R D ] A hővezetési ellenállást (R) és a hővezetési tényezőt (λ) az EN szerint kell mérni. A gyártó nagy számú (legalább 10) vizsgálat eredményeképpen kapott adatokat statisztikailag feldolgozza, és a 90 %-os biztonsági szinthez tartozó értéket, mint közölt értéket adja meg. Az AUSTROTHERM Kft. a jól kiépített minőségvizsgáló laboratóriumainak köszönhetően mindkét gyárában folyamatosan méri a termékek hővezetési tényezőjét, ezért a közölt értékek nagy biztonsággal reprezentálják a kereskedelemben kapható termékek paramétereit. A szabvány azokra a hőszigetelő termékekre vonatkozik, melyek hővezetési tényezőjének közölt értéke kisebb, mint 0,060 W/(m K), a hővezetési ellenállás közölt értéke pedig nagyobb, mint 0,25 m 2 K/W, egyéb követelményértéket, illetve osztályt, fokozatot egyik jellemző esetében sem határoz meg. A hőtechnikai méretezés során a hővezetési tényező gyártó által megadott tervezési értékeit célszerű figyelembe venni, és ez esetben további pótlékolásokra már nincsen szükség. Ezek a tervezési értékek épületfizikai, energiatakarékossági és gazdaságossági szempontból egyaránt megfelelő biztonsággal használhatók a tervezők számára. A hővezetési tényező tervezési értékei az egyes alkalmazási esetekre az ISO szabvány szerint, a közölt értékből is kiszámíthatók. A hővezetési ellenállás-, hőátbocsátási tényező számolásához a MSZ EN 6946 szabványt kell alkalmazni, a fűtési energiaszükségletet az MSZ 832 szerint lehet számolni
3 Mérettűrések Tulajdonság Osztály Tűrések Lemezek Tekercsek Hosszúság L1 ± 0,6 % vagy ± 3 mm a -1 % + korlátlan L2 ± 2 mm Szélesség W1 ± 0,6 % vagy ± 3 mm a ± 0,6 % vagy ± 3 mm a W2 ± 2 mm Vastagság b T1 ± 2 mm T2 ± 1 mm Derékszögűség S1 ± 5 mm/1000 mm S2 ± 2 mm/1000 mm Síklapúság c P4 ± 5 mm a A nagyobb tűrést adó a mértékadó b További osztályozás a lépéshang-szigetelő termékeknél c A síklapúság folyóméterenként van megadva Méretállandóság normál klímán [DS(N)i] A normál laboratóriumi körülmények (23 C, 50 % páratartalom) között, az EN 1603 szerint vizsgálva a méretváltozás (hosszúság és szélesség relatív méretváltozása) nem lehet nagyobb, mint ± 0,5 % [DS(N)5], illetve ± 0,2 % [DS(N)2]. Méretállandóság meghatározott hőmérsékleti és nedvességi viszonyok mellett [DS(TH)i] Az anyag méretállandóságának vizsgálata a normál klímához képest lényegesen nagyobb igénybevételnek kitéve, magasabb hőmérsékleten, egy esetben nagyobb légnedvesség mellett történik. A méretváltozás (hosszúság, szélesség, vastagság relatív méretváltozása) nem lehet nagyobb a táblázatban megadott követelményértéknél. A vizsgálatot az EN 1604 szerint kell elvégezni. Fokozat Vizsgálati Követelmény % feltételek DS(70,-) 3 48 h, 70 C 3-3 -
4 Alakváltozás meghatározott nyomáson és hőmérsékleten [DLT(i)5] A méretállandósági vizsgálatok közül ez a legszigorúbb, a fokozott hőmérséklethatás és nyomóigénybevétel mellett a méretváltozás (vastagság relatív méretváltozása) nem lehet nagyobb a táblázatban megadott követelményértékeknél. A vizsgálatot az EN 1605 szerint kell elvégezni. Fokozat Vizsgálati feltételek Követelmény % DLT(1) 5 Terhelés: 20 kpa 5 Hőmérséklet: 80 C Idő: 40 h DLT(2) 5 Terhelés: 40 kpa Hőmérséklet: 70 C Idő: 168 h 5 Nyomófeszültség 10%-os összenyomódásnál [CS(10)i] A 10%-os összenyomódásnál mért nyomófeszültség értéke az anyag felhasználási területének meghatározásában egyik legfontosabb szerepet játszó paraméter. A CS(10) után álló szám a 10%-os összenyomódásnál mért nyomófeszültség követelményértéke kpa-ban. Egy vizsgálati eredmény sem lehet alacsonyabb a nyomószilárdsági fokozat követelményértékénél. A vizsgálatot az EN 826 szerint kell elvégezni. A 10%-os összenyomódáshoz tartozó szilárdsági értékek nem méretezési értékek! Fokozat Követelmény (kpa) CS(10)30 30 CS(10)70 70 CS(10)80 80 CS(10) CS(10) CS(10) Felületre merőleges húzószilárdság [TRi] A felületre merőleges húzószilárdság ( lapleemelő, v. rétegelválási szilárdság), TR, melynél a betűjel után álló szám megmutatja a termék felületre merőleges húzószilárdságát, kpa-ban. Egy vizsgálati eredmény sem lehet alacsonyabb a csoport követelményértékénél. A vizsgálatokat az EN 1607 szerint kell elvégezni. Fokozat Követelmény (kpa) TR TR

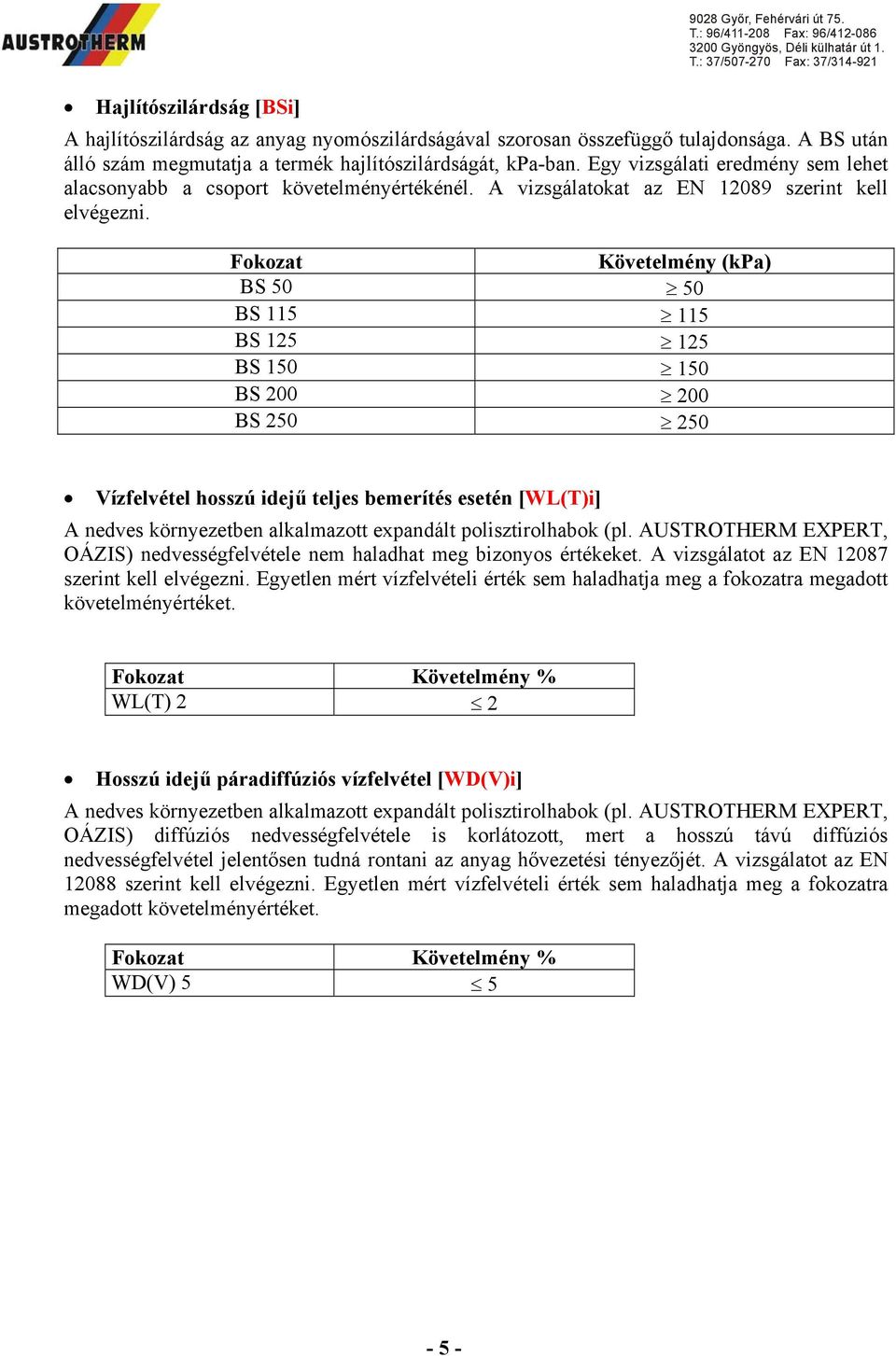

5 Hajlítószilárdság [BSi] A hajlítószilárdság az anyag nyomószilárdságával szorosan összefüggő tulajdonsága. A BS után álló szám megmutatja a termék hajlítószilárdságát, kpa-ban. Egy vizsgálati eredmény sem lehet alacsonyabb a csoport követelményértékénél. A vizsgálatokat az EN szerint kell elvégezni. Fokozat Követelmény (kpa) BS BS BS BS BS BS Vízfelvétel hosszú idejű teljes bemerítés esetén [WL(T)i] A nedves környezetben alkalmazott expandált polisztirolhabok (pl. AUSTROTHERM EXPERT, OÁZIS) nedvességfelvétele nem haladhat meg bizonyos értékeket. A vizsgálatot az EN szerint kell elvégezni. Egyetlen mért vízfelvételi érték sem haladhatja meg a fokozatra megadott követelményértéket. Fokozat Követelmény % WL(T) 2 2 Hosszú idejű páradiffúziós vízfelvétel [WD(V)i] A nedves környezetben alkalmazott expandált polisztirolhabok (pl. AUSTROTHERM EXPERT, OÁZIS) diffúziós nedvességfelvétele is korlátozott, mert a hosszú távú diffúziós nedvességfelvétel jelentősen tudná rontani az anyag hővezetési tényezőjét. A vizsgálatot az EN szerint kell elvégezni. Egyetlen mért vízfelvételi érték sem haladhatja meg a fokozatra megadott követelményértéket. Fokozat Követelmény % WD(V)

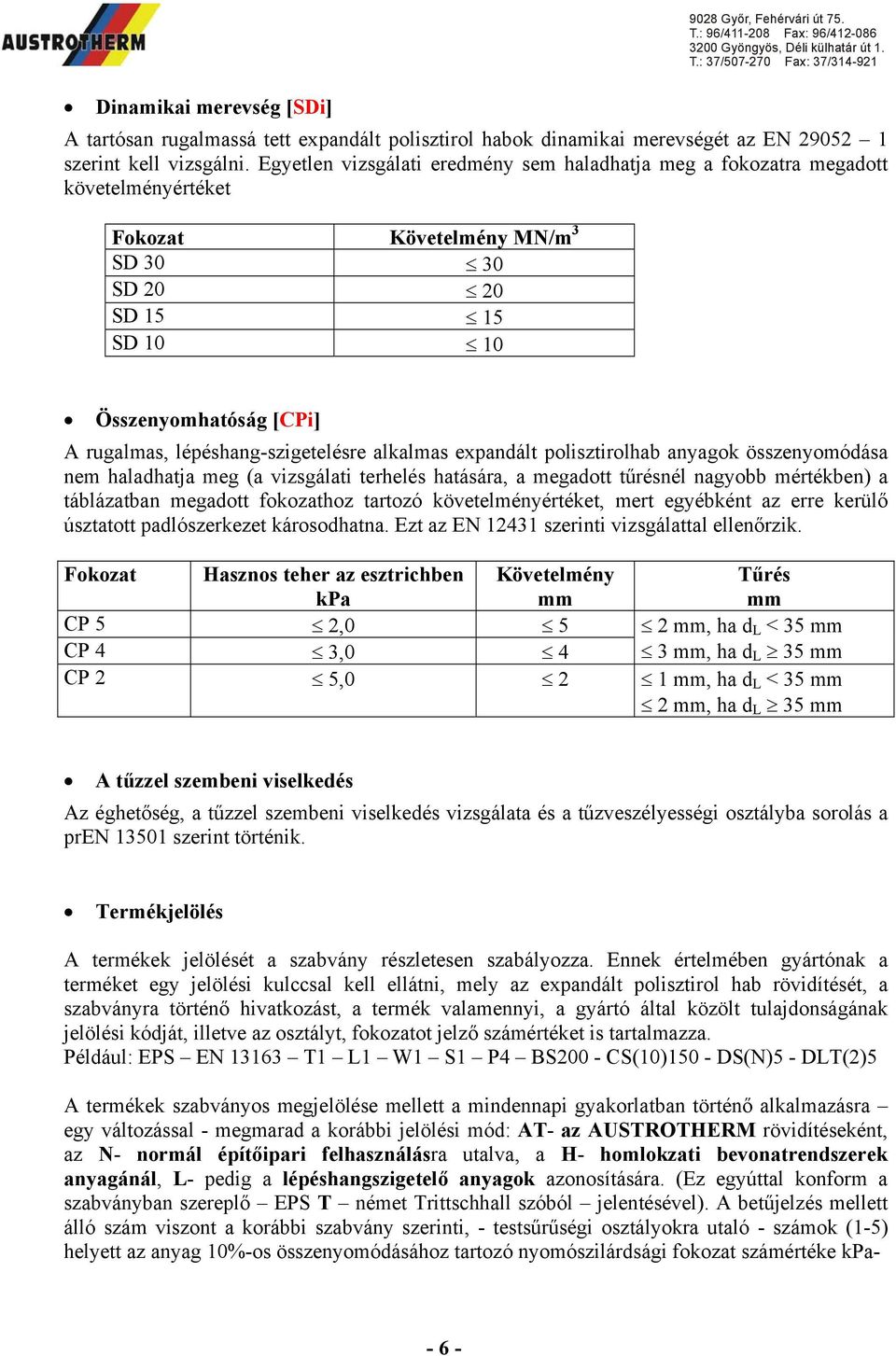

6 Dinamikai merevség [SDi] A tartósan rugalmassá tett expandált polisztirol habok dinamikai merevségét az EN szerint kell vizsgálni. Egyetlen vizsgálati eredmény sem haladhatja meg a fokozatra megadott követelményértéket Fokozat Követelmény MN/m 3 SD SD SD SD Összenyomhatóság [CPi] A rugalmas, lépéshang-szigetelésre alkalmas expandált polisztirolhab anyagok összenyomódása nem haladhatja meg (a vizsgálati terhelés hatására, a megadott tűrésnél nagyobb mértékben) a táblázatban megadott fokozathoz tartozó követelményértéket, mert egyébként az erre kerülő úsztatott padlószerkezet károsodhatna. Ezt az EN szerinti vizsgálattal ellenőrzik. Fokozat Hasznos teher az esztrichben kpa Követelmény mm Tűrés mm CP 5 2,0 5 2 mm, ha d L < 35 mm CP 4 3,0 4 3 mm, ha d L 35 mm CP 2 5,0 2 1 mm, ha d L < 35 mm 2 mm, ha d L 35 mm A tűzzel szembeni viselkedés Az éghetőség, a tűzzel szembeni viselkedés vizsgálata és a tűzveszélyességi osztályba sorolás a pren szerint történik. Termékjelölés A termékek jelölését a szabvány részletesen szabályozza. Ennek értelmében gyártónak a terméket egy jelölési kulccsal kell ellátni, mely az expandált polisztirol hab rövidítését, a szabványra történő hivatkozást, a termék valamennyi, a gyártó által közölt tulajdonságának jelölési kódját, illetve az osztályt, fokozatot jelző számértéket is tartalmazza. Például: EPS EN T1 L1 W1 S1 P4 BS200 - CS(10)150 - DS(N)5 - DLT(2)5 A termékek szabványos megjelölése mellett a mindennapi gyakorlatban történő alkalmazásra egy változással - megmarad a korábbi jelölési mód: AT- az AUSTROTHERM rövidítéseként, az N- normál építőipari felhasználásra utalva, a H- homlokzati bevonatrendszerek anyagánál, L- pedig a lépéshangszigetelő anyagok azonosítására. (Ez egyúttal konform a szabványban szereplő EPS T német Trittschhall szóból jelentésével). A betűjelzés mellett álló szám viszont a korábbi szabvány szerinti, - testsűrűségi osztályokra utaló - számok (1-5) helyett az anyag 10%-os összenyomódásához tartozó nyomószilárdsági fokozat számértéke kpa
7 ban, illetve az ezzel meghatározott EPS termékosztály számjele. A példaként megadott termék neve így AT-N 150 lesz. (korábbi jelöléssel AT-N4) A lépéshangszigetelő anyagoknál az AT-L után álló számérték előzőektől eltérően az úsztatott aljzat (esztrich) megengedett hasznos terhelésének számértéke: 2,0 illetve 4,0 kpa. (AT-L2, AT- L4) A fantázianévvel ellátott termékek, mint például az AUSTROTHERM EXPERT, EXPERT DRÉN, GRAFIT, OÁZIS, padlófűtés hőszigetelő elem stb. köznapi elnevezése nem változik. A szabványos műszaki adattartalom ez az előző termékekre is vonatkozik - azonban minden indokolt helyen, így a CD található terméklapokon feltűntetésre kerül. Termék neve Termék osztály Szabványos jelölés EPS 30 EPS EN T1 L1 W1 S1 P4 DS(70,-) 3 BS 50 CS(10)30 -DS(N)5 EPS 70 EPS EN T1 L1 W1 S1 P4 DS(70,-) 3 BS 115 CS(10)70 -DS(N)5 AT-N100 EPS 100 EPS EN T1 L1 W1 S1 P4 BS 150 CS(10)100 -DS(N)5 DLT(1)5 AT-N150 EPS 150 EPS EN T1 L1 W1 S1 P4 BS 200 CS(10)150 -DS(N)5 DLT(2)5 AT-N200 EPS 200 EPS EN T1 L1 W1 S1 P4 BS 250 CS(10)200 - DS(N)5 DLT(2)5 AT-H80 EPS 80 EPS EN T2 L2 W2 S2 P4 DS(70,-) 3 BS 125 CS(10)80 -DS(N)2 TR150 GRAFIT EPS 80 EPS EN T2 L2 W2 S2 P4 DS(70,-) 3 BS 125 CS(10)80 -DS(N)2 TR150 AT-L2 EPS T2 EPS EN T3 L1 W1 S1 P4 DS(N)5 SD * CP 5 AT-L4 EPS T4 EPS EN T3 L1 W1 S1 P4 DS(N)5 SD * CP 3 EXPERT EPS 200 EPS EN T2 L2 W2 S2 P4 BS 250 CS(10)200 -DS(N)2 DLT(2)5 TR200 WL(T)2 WD(V)5 EXPERT DRÉN EPS 200 EPS EN T2 L2 W2 S2 P4 - BS 250 CS(10)200 -DS(N)2 DLT(2)5 WL(T)2 WD(V)5 OÁZIS EPS 150 EPS EN T1 L1 W1 S1 P4 - BS 250 CS(10)150 -DS(N)2 DLT(1)5 WL(T)2 WD(V)5 Padlófűtés rendszerlemez EPS 150 EPS EN T1 L1 W1 S1 P4 BS 200 CS(10)150 -DS(N)2 DS(70,-)3 * Termékenként változik - 7 -
8 3. MSZ 7573: Építőipari hőszigetelő termékek. Gyári készítésű expandált polisztirol (EPS-) termékek. Alkalmazási előírások. A korszerű műszaki szabályozás az alkalmazást tartja szem előtt. Az MSZ 7573 az expandált polisztirolhabok szerkezettervezéséhez és beépítéséhez ad segítséget. Ez a ma ismert alkalmazásokat sorra véve mindegyikhez hozzárendeli az alkalmazás szempontjából fontos, az MSZ EN ban rögzített terméktulajdonságot és rögzíti e műszaki jellemzők legkisebb követelményértékeit. Minden esetben megadja egyúttal az alkalmazandó termék szabványos osztályát is. Az egyes alkalmazási területeken tehát csak a szabványban definiált, vagy annál jobb műszaki jellemzőkkel rendelkező termék tervezhető, illetve építhető be. Néhány példával szemléltetve: Fal külső oldali hőszigeteléseként, homlokzati bevonatrendszerben T2, L2, W2, P4 mérettűrésű, DS(70,-)3, DS(N)2 méretállandóságú, BS 125 hajlító-, CS(10)80 nyomó-, illetve TR150 felületre merőleges húzószilárdsággal rendelkező, EPS 80 szabványos osztályba sorolt termék építhető be. A szabvány külön utal rá, hogy ez a termék a fokozott méretállandóság miatt pihentetett legyen. Födém, padló belső oldali hőszigetelése, talajon fekvő padlóban, lefelé hűlő födémen, esztrich, aljzatbeton alatt, normál terhelhetőséggel T1, L1, W1, P4 mérettűrésű-, BS 150 hajlító-és CS(10)100 nyomószilárdságú-, DS(N)5, DLT(1)5 méretállandóságú-, EPS 100 szabványos osztályú termékkel szigetelhető. Födém, padló lépéshangszigetelése esztrich, aljzatbeton, nagytáblás burkolat alatt, akusztikai követelményekkel T3, L1, W1, S1, P4 mérettűrésű-, DS(N)5 méretállandóságú-, legalább SD30 dinamikai merevség fokozatú, CP5 összenyomódási fokozatba tartozó-, EPS-T (2) osztályú termékkel készíthető el. A szabvány felsorolja azokat az alkalmazásokat is, ahol a fejlesztéseknek köszönhetően új termékek és új alkalmazások vannak, vagy ilyenek várhatóak. Itt követelményértékeket lévén, hogy a szabványosításhoz szükséges hosszú idejű hazai tapasztalat, megfelelő számú honi mérési adat még nem áll rendelkezésre nem szab meg. Ezeknél az újfajta termékeknél és/vagy alkalmazásoknál az Építőipari Műszaki Engedélyben meghatározottak a mértékadóak. (Ilyen például az AUSTROTHERM termékek közül a zöld tetőben felhasználható OÁZIS lemez). Megfelelő idő elteltével természetesen e termékek és alkalmazások is szabványban rögzítetté válhatnak. Ugyancsak ÉME kell a szabványban fel nem sorolt alkalmazások esetén
9 Az expandált polisztirolhab hő- és lépéshangszigetelő anyagok az MSZ 7573-ban szabályozott alkalmazásait az alábbi táblázatban foglaljuk össze: ALKALMAZÁSI TERÜLET Épület dilatációban Elemes homlokzatburkolat mögött, átszellőztetett légréssel Bennmaradó zsaluzatként, koszorúban, áthidalóban, pilléreken, vakolat alatt Kétrétegű falazatban, átszellőztetett légréssel Termékosztály a Fal Külső oldali hőszigetelés Kétrétegű falazatban, átszellőztetett légrés nélkül Elemes homlokzatburkolat mögött, kérgesítve, átszellőztetett légréssel Homlokzati bevonatrendszerben Talajjal érintkező épületszerkezetben, vízszigeteléssel védetten, normál terhelhetőséggel Talajjal érintkező szerkezetben, vízszigeteléssel védetten, nagy terhelhetőséggel Homlokzati bevonatrendszerben, lábazati felületen AT-H80 b AT-H80 b AT-N100 AT-N150 EXPERT Hőszigetelés a szerkezetben Talajjal érintkező épületszerkezetben, vízszigeteléssel nem védetten Könnyűszerkezetes külső falban Belső válaszfalban Előregyártott homlokzati szendvicspanelben EXPERT, EXPERT DRÉN - 9 -
10 ALKALMAZÁSI TERÜLET Fal Belső oldali hőszigetelés Vázszerkezetben, szerelt burkolat alatt Nagytáblás, ragasztott burkolat alatt Bevonatrendszerben, kérgesítve Termékosztály a AT-H80 b Lefele hűlő födém alsó síkján, burkolattal védetten Felfele hűlő födémen, belső térben, párnafák között, burkolattal védetten Lefele hűlő födém alsó síkján, belső térben, burkolat nélkül Födém, padló Külső oldali hőszigetelés Lefele hűlő vasbeton födém alsó síkján, bennmaradó zsaluzatként Lefele hűlő födém alsó síkján, homlokzati bevonatrendszerben Felfele hűlő födémen, belső térben, esztrich aljzatbeton alatt, normál terhelhetőséggel Felfelé hűlő födémen, belső térben, nagytáblás burkolat alatt AT-H80 b AT-N100 AT-N100 Hőszigetelés a szerkezetben Talajon fekvő padlóban, talajnedvesség elleni szigeteléssel nem védetten, igen nagy terhelhetőséggel Könnyűszerkezetes födémben, burkolattal védetten EXPERT
11 ALKALMAZÁSI TERÜLET Födém, padló Belső oldali hőszigetelés Belső oldali lépéshang- és hőszigetelés Külső oldali hőszigetelés Felfele hűlő födém alsó síkján, vázszerkezetben, burkolattal védetten c Talajon fekvő padlóban, lefele hűlő födémen, esztrich, aljzatbeton alatt, normál terhelhetőséggel. Talajon fekvő padlóban, lefele hűlő födémen, vasbeton aljzat alatt, nagy terhelhetőséggel Talajon fekvő padlóban, lefele hűlő födémen, vasbeton aljzat alatt, igen nagy terhelhetőséggel Esztrich, aljzatbeton, nagytáblás burkolat alatt, akusztikai követelményekkel Esztrich, aljzatbeton alatt, akusztikai követelményekkel, fokozott terhelhetőséggel Teherhordó szerkezet felett, a tetőfedéssel védetten Termékosztály a AT-N100 AT-N150 AT-N200 AT-L2 AT-L4 AT-N150 Magastető Hőszigetelés a szerkezetben Belső oldali hőszigetelés Szarufák között, belső burkolattal védetten Teherhordó szerkezet alatt, belső burkolattal védetten Lapostető Külső oldali hőszigetelés Kéthéjú hidegtetőben, átszellőztetett légtérrel Egyenes rétegrendű, egyhéjú nem járható melegtetőben, extenzív zöldtetőben. Egyenes rétegrendű, egyhéjú járható melegtetőben, extenzív és intenzív zöldtetőben Egyenes rétegrendű, egyhéjú parkolótetőben, intenzív zöldtetőben. AT-N100 AT-N150 AT-N200 a MSZ EN C1, C2 táblázat szerint b A fokozott méretállandóság miatt pihentetett termék c Páratechnikai ellenőrzéssel
12 Az e szabványnak megfelelően alkalmazott gyári készítésű expandált polisztirolhab termékeknek éghetőség szempontjából legalább a pren szabvány E osztályának előírásait kell kielégíteniük. Az új szabvány a beépítés egyértelművé tétele, a termékek utólagos azonosíthatósága érdekében egységesítette az ebben megnevezett, az MSZ EN C1, C2 táblázata szerinti termékosztályokba sorolt EPS termékek színjelzéseit is. Ezeket az alábbi táblázat foglalja össze. Anyag megnevezése AT-N100 AT-N150 AT-N200 AT-H80 AT-L2 AT-L4 Színjelzés* * A termékazonosító színsávokat a lemezek bütüjére kell felfesteni. A termékek minősége Az új szabványok létrejöttének az előírások egységesítése, korszerűsítése mellett a legfontosabb célkitűzése az, hogy a termékek minőségellenőrzésének- és megfelelőség tanúsításának előírásait komplex rendszerbe foglalja. Az így meghatározott követelmények teljesítése megköveteli a korszerű gyártóberendezések és gyártási eljárások használatát, illetve a megfelelő minőségbiztosítási rendszerek működtetését, a személyi feltételek biztosítását. Ez egyúttal az Európai Unióba történő belépést követően az Unión belüli versenyképesség alapfeltétele is Az MSZ EN minőséggel kapcsolatos előírásai Az MSZ EN szabvány kötelezi a gyártót arra, hogy az általa rögzített szabványos terméktulajdonságok megadott követelményértékeknek történő megfelelőségét igazolja. A megfelelőség értékelését az MSZ EN szerint kell végrehajtani. E megfelelőség értékelés egyik alapköve a termékszabvány által előírt, igen szigorú gyártásközi- és végtermék-ellenőrzés. A termékspecifikációban megadott tulajdonságok vizsgálata igen nagy gyakorisággal történik. A hővezetési tényező, nyomószilárdság mérése például 24 óránként egyszer, indirekt vizsgálattal kétóránként, a méretpontossági tűrések ellenőrzése kettő-négyóránként történik. A megváltozott minőségvizsgálati feladatok ellátása feltételezi a gyári laboratórium eszközparkjának jelentős mértékű fejlesztését és természetesen a működtetéshez szükséges szakképzett személyzet meglétét is. Társaságunk e feladatok ellátására felkészült, mindkét gyártóműben rendelkezésre áll a műszerpark és adottak a személyi feltételek is. A szabvány előírja azt is, hogy az Európai Unióban (legkésőbb a belépéstől Magyarországon is) a szabványnak történő megfelelőséget a CE jel feltűntetésével kell tanúsítani
13 4.2 MSZ EN 13172: Hőszigetelő termékek. A megfelelőség értékelése. Ez a szabvány a vonatkozó termékszabvánnyal (jelen esetben ez az MSZ EN 13163) együtt meghatározza egy hőszigetelő termék megfelelőségének értékeléséhez szükséges követelményeket és eljárásokat. A követelmények között a legfontosabbak az üzemi gyártásellenőrzés szervezetét-, a minőségirányítás módját-, a vizsgálóberendezéseket-, a vizsgálatok elvégzésének mikéntjét-, az ellenőrzések eredményeinek dokumentálási szabályait tartalmazó fejezetek. A dokumentum részletes eljárási rendet ad meg arra az esetre is, ha a gyártásellenőrzés, illetve már az alkalmazás során vett mintán végzett vizsgálat nem megfelelő minőséget állapít meg. E szabvány rendeli el a termékek forgalomba hozatala előtt elvégzendő kezdeti típusvizsgálatot (a CE jel alkalmazhatóságának is ez képezi az alapját) és ennek rendjét. Ebben a folyamatban külső, kijelölt vizsgálóintézet precízen szabályozott szerepe a meghatározó Az MSZ 7573 szabvány a minőségről A minőségbiztosítás, minőségtanúsítás fejezetben rögzítették, hogy a szabvány szerint alkalmazott termékek előállítását a termék gyártója az MSZ EN ban foglaltak szerint folyamatosan ellenőrizni köteles. Külső, erre jogosult vizsgálóintézettel és a gyári minőségellenőrző szervezettel el kell végeztetni a termékek alkalmazás szempontjából figyelembe vett tulajdonságainak első vizsgálatát a megfelelőségi rendszer szerint. A szabványnak megfelelő alkalmazás tanúsítását a vonatkozó jogszabályoknak megfelelően megtett Tervezői- illetve Kivitelezői Nyilatkozat tartalmazhatja a szabvány hivatkozott műszaki specifikációban történő feltűntetésével
