HŐ- ÉS HANGSZIGETELÉS

Átírás

1

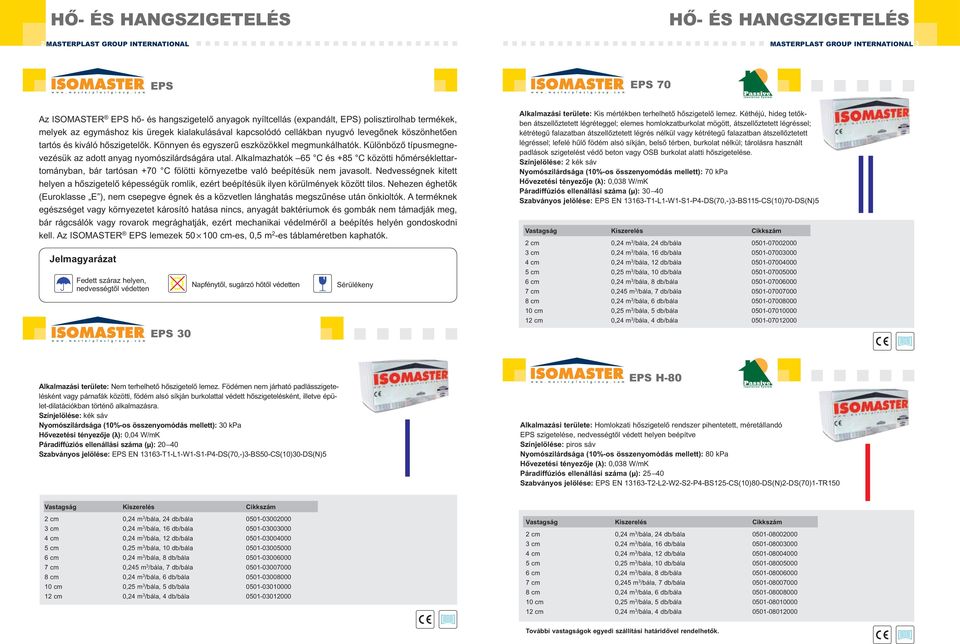

2 2 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST GROUP INTERNATIONAL 3 EPS EPS 70 Az ISOMASTER EPS hő- és hangszigetelő anyagok nyíltcellás (expandált, EPS) polisztirolhab termékek, melyek az egymáshoz kis üregek kialakulásával kapcsolódó cellákban nyugvó levegőnek köszönhetően tartós és kiváló hőszigetelők. Könnyen és egyszerű eszközökkel megmunkálhatók. Különböző típusmegnevezésük az adott anyag nyomószilárdságára utal. Alkalmazhatók 65 C és +85 C közötti hőmérséklettartományban, bár tartósan +70 C fölötti környezetbe való beépítésük nem javasolt. Nedvességnek kitett helyen a hőszigetelő képességük romlik, ezért beépítésük ilyen körülmények között tilos. Nehezen éghetők (Euroklasse E ), nem csepegve égnek és a közvetlen lánghatás megszűnése után önkioltók. A terméknek egészséget vagy környezetet károsító hatása nincs, anyagát baktériumok és gombák nem támadják meg, bár rágcsálók vagy rovarok megrághatják, ezért mechanikai védelméről a beépítés helyén gondoskodni kell. Az ISOMASTER EPS lemezek cm-es, 0,5 m 2 -es táblaméretben kaphatók. Jelmagyarázat Fedett száraz helyen, nedvességtől védetten EPS 30 Napfénytől, sugárzó hőtől védetten Sérülékeny Alkalmazási területe: Kis mértékben terhelhető hőszigetelő lemez. Kéthéjú, hideg tetőkben átszellőztetett légréteggel; elemes homlokzatburkolat mögött, átszellőztetett légréssel; kétrétegű falazatban átszellőztetett légrés nélkül vagy kétrétegű falazatban átszellőztetett légréssel; lefelé hűlő födém alsó síkján, belső térben, burkolat nélkül; tárolásra használt padlások szigetelést védő beton vagy OSB burkolat alatti hőszigetelése. Színjelölése: 2 kék sáv Nyomószilárdsága (10%-os összenyomódás mellett): 70 kpa Hővezetési tényezője (λ): 0,038 W/mK Páradiffúziós ellenállási száma (μ): Szabványos jelölése: EPS EN T1-L1-W1-S1-P4-DS(70,-)3-BS115-CS(10)70-DS(N)5 2 cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála cm 0,24 m 3 /bála, 4 db/bála Alkalmazási területe: Nem terhelhető hőszigetelő lemez. Födémen nem járható padlásszigetelésként vagy párnafák közötti, födém alsó síkján burkolattal védett hőszigetelésként, illetve épület-dilatációkban történő alkalmazásra. Színjelölése: kék sáv Nyomószilárdsága (10%-os összenyomódás mellett): 30 kpa Hővezetési tényezője (λ): 0,04 W/mK Páradiffúziós ellenállási száma (μ): Szabványos jelölése: EPS EN T1-L1-W1-S1-P4-DS(70,-)3-BS50-CS(10)30-DS(N)5 EPS H-80 Alkalmazási területe: Homlokzati hőszigetelő rendszer pihentetett, méretállandó EPS szigetelése, nedvességtől védett helyen beépítve Színjelölése: piros sáv Nyomószilárdsága (10%-os összenyomódás mellett): 80 kpa Hővezetési tényezője (λ): 0,038 W/mK Páradiffúziós ellenállási száma (μ): Szabványos jelölése: EPS EN T2-L2-W2-S2-P4-BS125-CS(10)80-DS(N)2-DS(70)1-TR150 2 cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála cm 0,24 m 3 /bála, 4 db/bála cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála cm 0,24 m 3 /bála, 4 db/bála További vastagságok egyedi szállítási határidővel rendelhetők.

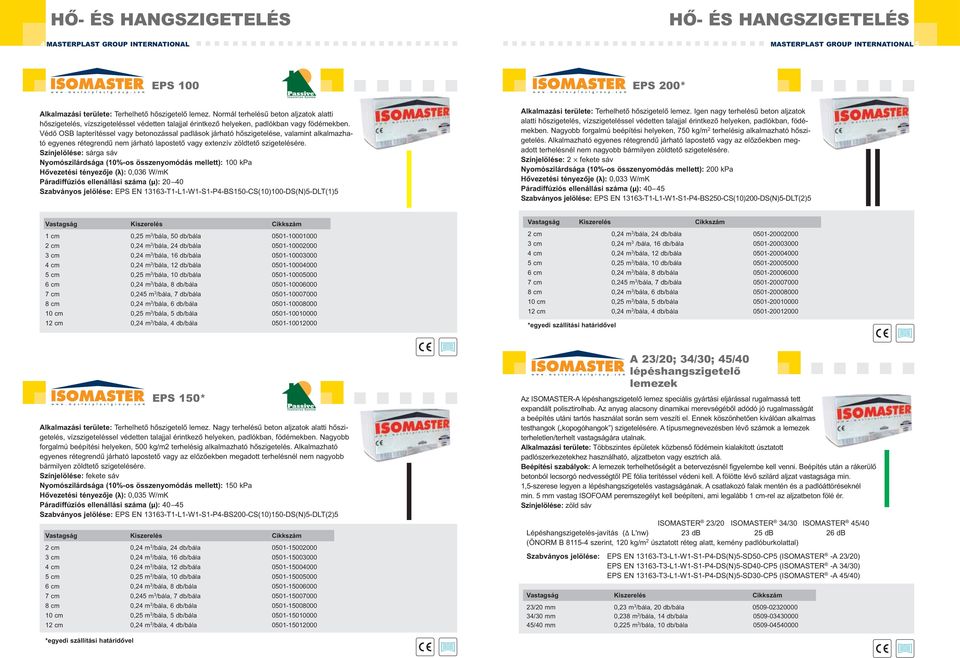

3 4 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST GROUP INTERNATIONAL 5 EPS 100 EPS 200* Alkalmazási területe: Terhelhető hőszigetelő lemez. Normál terhelésű beton aljzatok alatti hőszigetelés, vízszigeteléssel védetten talajjal érintkező helyeken, padlókban vagy födémekben. Védő OSB lapterítéssel vagy betonozással padlások járható hőszigetelése, valamint alkalmazható egyenes rétegrendű nem járható lapostető vagy extenzív zöldtető szigetelésére. Színjelölése: sárga sáv Nyomószilárdsága (10%-os összenyomódás mellett): 100 kpa Hővezetési tényezője (λ): 0,036 W/mK Páradiffúziós ellenállási száma (μ): Szabványos jelölése: EPS EN T1-L1-W1-S1-P4-BS150-CS(10)100-DS(N)5-DLT(1)5 Alkalmazási területe: Terhelhető hőszigetelő lemez. Igen nagy terhelésű beton aljzatok alatti hőszigetelés, vízszigeteléssel védetten talajjal érintkező helyeken, padlókban, födémekben. Nagyobb forgalmú beépítési helyeken, 750 kg/m 2 terhelésig alkalmazható hőszigetelés. Alkalmazható egyenes rétegrendű járható lapostető vagy az előzőekben megadott terhelésnél nem nagyobb bármilyen zöldtető szigetelésére. Színjelölése: 2 fekete sáv Nyomószilárdsága (10%-os összenyomódás mellett): 200 kpa Hővezetési tényezője (λ): 0,033 W/mK Páradiffúziós ellenállási száma (μ): Szabványos jelölése: EPS EN T1-L1-W1-S1-P4-BS250-CS(10)200-DS(N)5-DLT(2)5 1 cm 0,25 m 3 /bála, 50 db/bála cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála cm 0,24 m 3 /bála, 4 db/bála cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála cm 0,24 m 3 /bála, 4 db/bála *egyedi szállítási határidővel EPS 150* Alkalmazási területe: Terhelhető hőszigetelő lemez. Nagy terhelésű beton aljzatok alatti hőszigetelés, vízszigeteléssel védetten talajjal érintkező helyeken, padlókban, födémekben. Nagyobb forgalmú beépítési helyeken, 500 kg/m2 terhelésig alkalmazható hőszigetelés. Alkalmazható egyenes rétegrendű járható lapostető vagy az előzőekben megadott terhelésnél nem nagyobb bármilyen zöldtető szigetelésére. Színjelölése: fekete sáv Nyomószilárdsága (10%-os összenyomódás mellett): 150 kpa Hővezetési tényezője (λ): 0,035 W/mK Páradiffúziós ellenállási száma (μ): Szabványos jelölése: EPS EN T1-L1-W1-S1-P4-BS200-CS(10)150-DS(N)5-DLT(2)5 2 cm 0,24 m 3 /bála, 24 db/bála cm 0,24 m 3 /bála, 16 db/bála cm 0,24 m 3 /bála, 12 db/bála cm 0,25 m 3 /bála, 10 db/bála cm 0,24 m 3 /bála, 8 db/bála cm 0,245 m 3 /bála, 7 db/bála cm 0,24 m 3 /bála, 6 db/bála cm 0,25 m 3 /bála, 5 db/bála cm 0,24 m 3 /bála, 4 db/bála A 23/20; 34/30; 45/40 lépéshangszigetelő lemezek Az ISOMASTER-A lépéshangszigetelő lemez speciális gyártási eljárással rugalmassá tett expandált polisztirolhab. Az anyag alacsony dinamikai merevségéből adódó jó rugalmasságát a beépítés utáni tartós használat során sem veszíti el. Ennek köszönhetően kiválóan alkalmas testhangok ( kopogóhangok ) szigetelésére. A típusmegnevezésben lévő számok a lemezek terheletlen/terhelt vastagságára utalnak. Alkalmazási területe: Többszintes épületek közbenső födémein kialakított úsztatott padlószerkezetekhez használható, aljzatbeton vagy esztrich alá. Beépítési szabályok: A lemezek terhelhetőségét a betervezésnél figyelembe kell venni. Beépítés után a rákerülő betonból lecsorgó nedvességtől PE fólia terítéssel védeni kell. A fölötte lévő szilárd aljzat vastagsága min. 1,5-szerese legyen a lépéshangszigetelés vastagságának. A csatlakozó falak mentén és a padlóáttöréseknél min. 5 mm vastag ISOFOAM peremszegélyt kell beépíteni, ami legalább 1 cm-rel az aljzatbeton fölé ér. Színjelölése: zöld sáv ISOMASTER 23/20 ISOMASTER 34/30 ISOMASTER 45/40 Lépéshangszigetelés-javítás (Δ L'nw) 23 db 25 db 26 db (ÖNORM B szerint, 120 kg/m 2 úsztatott réteg alatt, kemény padlóburkolattal) Szabványos jelölése: EPS EN T3-L1-W1-S1-P4-DS(N)5-SD50-CP5 (ISOMASTER -A 23/20) EPS EN T3-L1-W1-S1-P4-DS(N)5-SD40-CP5 (ISOMASTER -A 34/30) EPS EN T3-L1-W1-S1-P4-DS(N)5-SD30-CP5 (ISOMASTER -A 45/40) 23/20 mm 0,23 m 3 /bála, 20 db/bála /30 mm 0,238 m 3 /bála, 14 db/bála /40 mm 0,225 m 3 /bála, 10 db/bála *egyedi szállítási határidővel

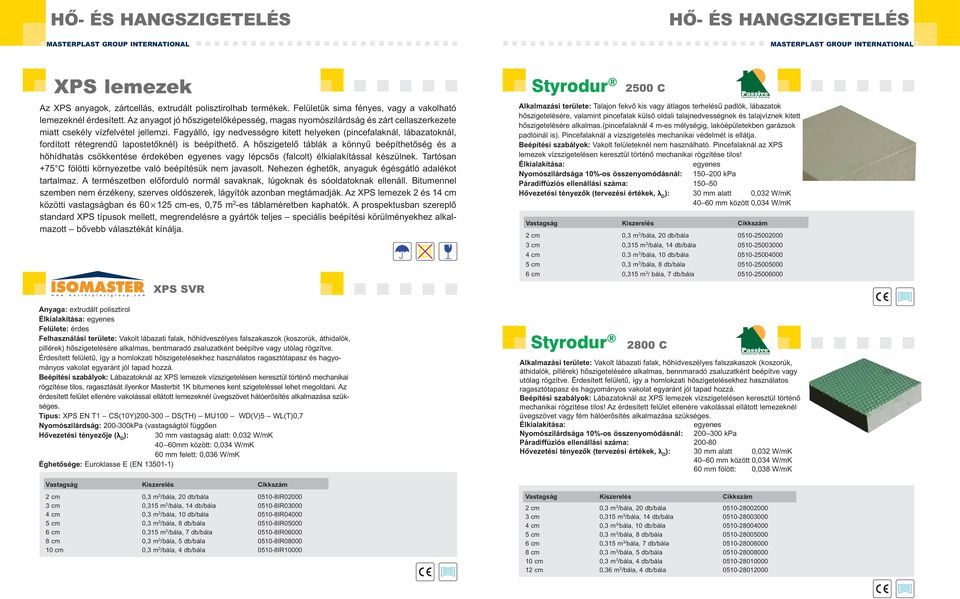

4 6 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST GROUP INTERNATIONAL 7 XPS lemezek Az XPS anyagok, zártcellás, extrudált polisztirolhab termékek. Felületük sima fényes, vagy a vakolható lemezeknél érdesített. Az anyagot jó hőszigetelőképesség, magas nyomószilárdság és zárt cellaszerkezete miatt csekély vízfelvétel jellemzi. Fagyálló, így nedvességre kitett helyeken (pincefalaknál, lábazatoknál, fordított rétegrendű lapostetőknél) is beépíthető. A hőszigetelő táblák a könnyű beépíthetőség és a hőhídhatás csökkentése érdekében egyenes vagy lépcsős (falcolt) élkialakítással készülnek. Tartósan +75 C fölötti környezetbe való beépítésük nem javasolt. Nehezen éghetők, anyaguk égésgátló adalékot tartalmaz. A természetben előforduló normál savaknak, lúgoknak és sóoldatoknak ellenáll. Bitumennel szemben nem érzékeny, szerves oldószerek, lágyítók azonban megtámadják. Az XPS lemezek 2 és 14 cm közötti vastagságban és cm-es, 0,75 m 2 -es táblaméretben kaphatók. A prospektusban szereplő standard XPS típusok mellett, megrendelésre a gyártók teljes speciális beépítési körülményekhez alkalmazott bővebb választékát kínálja. XPS SVR Anyaga: extrudált polisztirol Élkialakítása: egyenes Felülete: érdes Felhasználási területe: Vakolt lábazati falak, hőhídveszélyes falszakaszok (koszorúk, áthidalók, pillérek) hőszigetelésére alkalmas, bentmaradó zsaluzatként beépítve vagy utólag rögzítve. Érdesített felületű, így a homlokzati hőszigetelésekhez használatos ragasztótapasz és hagyományos vakolat egyaránt jól tapad hozzá. Beépítési szabályok: Lábazatoknál az XPS lemezek vízszigetelésen keresztül történő mechanikai rögzítése tilos, ragasztását ilyenkor Masterbit 1K bitumenes kent szigeteléssel lehet megoldani. Az érdesített felület ellenére vakolással ellátott lemezeknél üvegszövet hálóerősítés alkalmazása szükséges. Típus: XPS EN T1 CS(10Y) DS(TH) MU100 WD(V)5 WL(T)0,7 Nyomószilárdság: kPa (vastagságtól függően Hővezetési tényezője (λ D ): 30 mm vastagság alatt: 0,032 W/mK 40 60mm között: 0,034 W/mK 60 mm felett: 0,036 W/mK Éghetősége: Euroklasse E (EN ) 2 cm 0,3 m 3 /bála, 20 db/bála IR cm 0,315 m 3 /bála, 14 db/bála IR cm 0,3 m 3 /bála, 10 db/bála IR cm 0,3 m 3 /bála, 8 db/bála IR cm 0,315 m 3 /bála, 7 db/bála IR cm 0,3 m 3 /bála, 5 db/bála IR cm 0,3 m 3 /bála, 4 db/bála IR10000 Styrodur 2500 C Alkalmazási területe: Talajon fekvő kis vagy átlagos terhelésű padlók, lábazatok hőszigetelésére, valamint pincefalak külső oldali talajnedvességnek és talajvíznek kitett hőszigetelésére alkalmas.(pincefalaknál 4 m-es mélységig, lakóépületekben garázsok padlóinál is). Pincefalaknál a vízszigetelés mechanikai védelmét is ellátja. Beépítési szabályok: Vakolt felületeknél nem használható. Pincefalaknál az XPS lemezek vízszigetelésen keresztül történő mechanikai rögzítése tilos! Élkialakítása: egyenes Nyomószilárdsága 10%-os összenyomódásnál: kpa Páradiffúziós ellenállási száma: Hővezetési tényezők (tervezési értékek, λ D ): 30 mm alatt 0,032 W/mK mm között 0,034 W/mK 2 cm 0,3 m 3 /bála, 20 db/bála cm 0,315 m 3 /bála, 14 db/bála cm 0,3 m 3 /bála, 10 db/bála cm 0,3 m 3 /bála, 8 db/bála cm 0,315 m 3 / bála, 7 db/bála Styrodur 2800 C Alkalmazási területe: Vakolt lábazati falak, hőhídveszélyes falszakaszok (koszorúk, áthidalók, pillérek) hőszigetelésére alkalmas, bennmaradó zsaluzatként beépítve vagy utólag rögzítve. Érdesített felületű, így a homlokzati hőszigetelésekhez használatos ragasztótapasz és hagyományos vakolat egyaránt jól tapad hozzá. Beépítési szabályok: Lábazatoknál az XPS lemezek vízszigetelésen keresztül történő mechanikai rögzítése tilos! Az érdesített felület ellenére vakolással ellátott lemezeknél üvegszövet vagy fém hálóerősítés alkalmazása szükséges. Élkialakítása: egyenes Nyomószilárdsága 10%-os összenyomódásnál: kpa Páradiffúziós ellenállási száma: Hővezetési tényezők (tervezési értékek, λ D ): 30 mm alatt 0,032 W/mK mm között 0,034 W/mK 60 mm fölött: 0,038 W/mK 2 cm 0,3 m 3 /bála, 20 db/bála cm 0,315 m 3 /bála, 14 db/bála cm 0,3 m 3/ bála, 10 db/bála cm 0,3 m 3 /bála, 8 db/bála cm 0,315 m 3/ bála, 7 db/bála cm 0,3 m 3 /bála, 5 db/bála cm 0,3 m 3 /bála, 4 db/bála cm 0,36 m 3 /bála, 4 db/bála

5 8 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST GROUP INTERNATIONAL 9 Styrodur 3035 CS Alkalmazási területe: Talajon fekvő közepes terhelésű padlók, valamint pincefalak külső oldali talajnedvességnek kitett hőszigetelésére alkalmas (pincefalaknál 8 m beépítési mélységig, valamint lakóépületekben garázsok padlóinál is). Pincefalaknál a vízszigetelés mechanikai védelmét is ellátja. Alkalmas fordított rétegrendű, nem járható vagy közepes terhelésű (személyi forgalomra tervezett) járható lapostetők, illetve zöldtetők hőszigetelésére. Beépítési szabályok: Vakolt felületeken nem használható. Pincefalaknál az XPS lemezek vízszigetelésen keresztül történő mechanikai rögzítése tilos! Lapostetőn beépítve csak egy rétegben alkalmazható. Finom szemcséket tartalmazó kaviccsal (pl. leterhelt tetőknél) vagy zöldtetők talajkeverékével közvetlenül nem érintkezhet, ezért ilyen esetben az XPS lemezekre egy réteg szűrő-elválasztó fátyol (TERRAPLAST GEOTEX geotextília vagy TYPAR PRO 125) elhelyezése szükséges. Intenzív zöldtetőknél - a talajréteg súlyától függően - csak a nyomószilárdságát figyelembe véve, korlátozva használható. Élkialakítása: 30 mm egyenes 30 mm fölött lépcsős (falcolt) Nyomószilárdsága 10%-os összenyomódásnál: 300 kpa Páradiffúziós ellenállási száma: Hővezetési tényezők (tervezési értékek): 30 mm alatt 0,032 W/mK mm között 0,034 W/mK 60 mm fölött: 0,038 W/mK cementkötésű fagyapot hőszigetelő tábla A WOODWOOL fagyapot hőszigetelés jól szegezhető, vágható, alakítható anyag. A cementkötésű homogén fagyapot építőlapok anyagánál fogva jó páraáteresztő, kiváló építésbiológiai tulajdonságokkal rendelkezik, állatoknak nem jelent táplálékot. Jó hangelnyelő képessége eredményeként hangszigetelésként is felhasználható, és más hőszigetelő anyagokhoz képest a hőtároláshoz is elegendő tömeggel rendelkezik. Felülete kemény, ütésálló, rabichálóval erősítve közvetlenül vakolható. Nehezen éghető, homlokzati alkalmazása tűzvédelmi szempontból előnyös. Bennmaradó zsaluzatként is felhasználható, de tartósan nedvességnek kitenni nem lehet. Készül homogén anyagú egyrétegű vagy többrétegű, más anyagú hőszigetelő betéttel ellátott kivitelben (EPS vagy kőzetgyapot betéttel). A fagyapot lemezek 25 és 100 mm közötti vastagságban, cm-es, 1,2 m 2 -es táblaméretben kaphatók. C 3 cm 0,315 m 3 /bála, 14 db/bála cm 0,3 m 3 /bála, 10 db/bála cm 0,3 m 3 /bála, 8 db/bála cm 0,315 m 3 /bála, 7 db/bála cm 0,3 m 3 /bála, 5 db/bála cm 0,3 m 3 /bála, 4 db/bála Egyedi szállítási határidőre a nagy terhelhetőségű Styrodur 4000 CS és 5000 CS-t is szállítjuk! Alkalmazási területe: Tetőtérbeépítés, egy- és többrétegű válaszfalak, bennmaradó zsaluzatok, padlószerkezetek hanggátló szerkezetek építése (vakolva, burkolva). Vastagság: 25 mm 35 mm 50 mm Lap súlya: 11,5 kg 14,5 kg 19,5 kg Nyomószilárdsága: 1,0 N/mm 2 0,7 N/mm 2 0,5 N/mm 2 Hővezetési tényezője (λ): 0,074 W/mK 0,074 W/mK 0,074 W/mK Hővezetési ellenállása (R): 0,338 0,473 0,676 Lap/raklap: m 2 /raklap: : cm EPS Két réteg, egyenként kb. 5 mm vastag cementkötésű fagyapot tábla közé préselt EPS lemezből álló, szendvicsszerű szerkezet, amely a fagyapot és a polisztirollemez előnyös tulajdonságait egyesíti. Hőszigetelése jobb, mint az egyrétegű lemeznek. Alkalmazási területe: Homlokzatok vagy alulról hűlő födémek hőszigetelésére bennmaradó zsaluzatként hőhidak kiküszöbölésére koszorúk, áthidalók, erkélylemezek és oszlopok szigetelésére. Vastagság: 25 mm 35 mm 50 mm 75 mm 100 mm Lap súlya: 8,2 kg 8,4 kg 8,6 kg 9,0 kg 9,4 kg Nyomószilárdsága: 1,0 N/mm 2 0,7 N/mm 2 0,5 N/mm 2 0,4 N/mm 2 0,3 N/mm 2 Hővezetési ellenállása (R): 0,531 0,794 1,189 1,847 2,504 Lap/raklap: m 2 /raklap: ,6 24 : cm cm

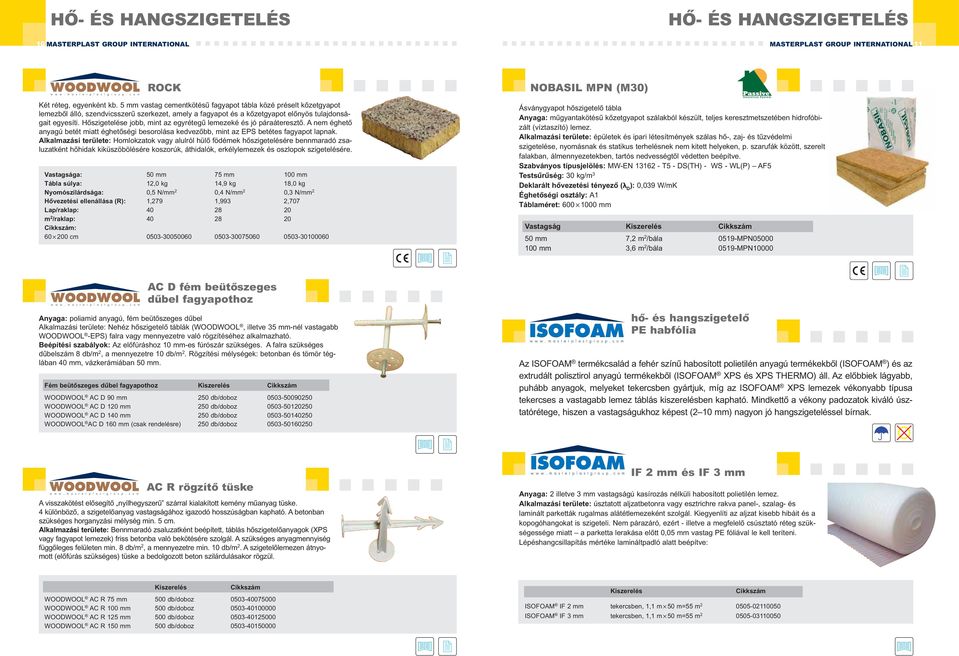

6 10 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST GROUP INTERNATIONAL 11 ROCK Két réteg, egyenként kb. 5 mm vastag cementkötésű fagyapot tábla közé préselt kőzetgyapot lemezből álló, szendvicsszerű szerkezet, amely a fagyapot és a kőzetgyapot előnyös tulajdonságait egyesíti. Hőszigetelése jobb, mint az egyrétegű lemezeké és jó páraáteresztő. A nem éghető anyagú betét miatt éghetőségi besorolása kedvezőbb, mint az EPS betétes fagyapot lapnak. Alkalmazási területe: Homlokzatok vagy alulról hülő födémek hőszigetelésére bennmaradó zsaluzatként hőhidak kiküszöbölésére koszorúk, áthidalók, erkélylemezek és oszlopok szigetelésére. Vastagsága: 50 mm 75 mm 100 mm Tábla súlya: 12,0 kg 14,9 kg 18,0 kg Nyomószilárdsága: 0,5 N/mm 2 0,4 N/mm 2 0,3 N/mm 2 Hővezetési ellenállása (R): 1,279 1,993 2,707 Lap/raklap: m 2 /raklap: : cm NOBASIL MPN (M30) Ásványgyapot hőszigetelő tábla Anyaga: műgyantakötésű kőzetgyapot szálakból készült, teljes keresztmetszetében hidrofóbizált (víztaszító) lemez. Alkalmazási területe: épületek és ipari létesítmények szálas hő-, zaj- és tűzvédelmi szigetelése, nyomásnak és statikus terhelésnek nem kitett helyeken, p. szarufák között, szerelt falakban, álmennyezetekben, tartós nedvességtől védetten beépítve. Szabványos típusjelölés: MW-EN T5 - DS(TH) - WS - WL(P) AF5 Testsűrűség: 30 kg/m 3 Deklarált hővezetési tényező (λ D ): 0,039 W/mK Éghetőségi osztály: A1 Táblaméret: mm 50 mm 7,2 m 2 /bála 0519-MPN mm 3,6 m 2 /bála 0519-MPN10000 AC D fém beütőszeges dűbel fagyapothoz Anyaga: poliamid anyagú, fém beütőszeges dűbel Alkalmazási területe: Nehéz hőszigetelő táblák (WOODWOOL, illetve 35 mm-nél vastagabb WOODWOOL -EPS) falra vagy mennyezetre való rögzítéséhez alkalmazható. Beépítési szabályok: Az előfúráshoz 10 mm-es fúrószár szükséges. A falra szükséges dűbelszám 8 db/m 2, a mennyezetre 10 db/m 2. Rögzítési mélységek: betonban és tömör téglában 40 mm, vázkerámiában 50 mm. Fém beütőszeges dűbel fagyapothoz WOODWOOL AC D 90 mm 250 db/doboz WOODWOOL AC D 120 mm 250 db/doboz WOODWOOL AC D 140 mm 250 db/doboz WOODWOOL AC D 160 mm (csak rendelésre) 250 db/doboz hő- és hangszigetelő PE habfólia Az ISOFOAM termékcsalád a fehér színű habosított polietilén anyagú termékekből (ISOFOAM ) és az extrudált polisztirol anyagú termékekből (ISOFOAM XPS és XPS THERMO) áll. Az előbbiek lágyabb, puhább anyagok, melyeket tekercsben gyártjuk, míg az ISOFOAM XPS lemezek vékonyabb típusa tekercses a vastagabb lemez táblás kiszerelésben kapható. Mindkettő a vékony padozatok kiváló úsztatórétege, hiszen a vastagságukhoz képest (2 10 mm) nagyon jó hangszigeteléssel bírnak. AC R rögzítő tüske A visszakötést elősegítő nyílhegyszerű szárral kialakított kemény műanyag tüske. 4 különböző, a szigetelőanyag vastagságához igazodó hosszúságban kapható. A betonban szükséges horganyzási mélység min. 5 cm. Alkalmazási területe: Bennmaradó zsaluzatként beépített, táblás hőszigetelőanyagok (XPS vagy fagyapot lemezek) friss betonba való bekötésére szolgál. A szükséges anyagmennyiség függőleges felületen min. 8 db/m 2, a mennyezetre min. 10 db/m 2. A szigetelőlemezen átnyomott (előfúrás szükséges) tüske a bedolgozott beton szilárdulásakor rögzül. IF 2 mm és IF 3 mm Anyaga: 2 illetve 3 mm vastagságú kasírozás nélküli habosított polietilén lemez. Alkalmazási területe: úsztatott aljzatbetonra vagy esztrichre rakva panel-, szalag- és laminált parketták rugalmas alátétlemezeként szolgál. Kiegyenlíti az aljzat kisebb hibáit és a kopogóhangokat is szigeteli. Nem párazáró, ezért - illetve a megfelelő csúsztató réteg szükségessége miatt a parketta lerakása előtt 0,05 mm vastag PE fóliával le kell teríteni. Lépéshangcsillapítás mértéke lamináltpadló alatt beépítve: WOODWOOL AC R 75 mm 500 db/doboz WOODWOOL AC R 100 mm 500 db/doboz WOODWOOL AC R 125 mm 500 db/doboz WOODWOOL AC R 150 mm 500 db/doboz ISOFOAM IF 2 mm tekercsben, 1,1 m 50 m=55 m ISOFOAM IF 3 mm tekercsben, 1,1 m 50 m=55 m

7 12 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST GROUP INTERNATIONAL 13 IF 5 mm és IF 10 mm Anyaga: 5 illetve 10 mm vastagságú kasírozás nélküli habosított polietilén lemez. Alkalmazási területe: Lépéshangszigetelésként alkalmazható, könnyű aljzatbetonok és esztrichek rugalmas úsztatórétege. Kiegyenlíti az aljzat kisebb hibáit és a kopogóhangokat is szigeteli. Felmenő szerkezetek (falak, csőáttörések) mellett min. 5 mm vastag ISOFOAM peremszegélyt kell elhelyezni. Különösen alkalmas szerkezetek hő- és nedvességvédő takarására, pl. téli betonozásoknál a betonszerkezetek hőszigetelő befedésére, téliesítésre. Ilyenkor a termék többször felhasználható. Az 5 mm vastag lemez 90 kg/m 2 -nél nem nagyobb tömegű aljzat esetén alkalmazható, amennyiben az úsztatott födém szükséges súlyozott szabványos lépéshangszigetelés javulása (ΔLw ) kisebb, mint 21 db. 5 cm vastag esztrichréteg alatt a lépéshangcsillapítás mértéke 17 db. XPS 2 mm és 4 mm Alkalmazási területe: Az ISOFOAM család legkorszerűbb tagja, amely nagyobb terhelés mellett is tartósan megőrzi lépéshangcsillapító képességét (ΔLw: 20dB),, ezért nagy forgalmú vagy fokozottabb akusztikai igényű helyiségek (üzletek, irodák) parkettái alá használható. Kétféle vastagságban kapható, a 2 mm vastag tekercses és a 4 mm vastag táblás kiszerelésben. ISOFOAM IF 5 mm tekercsben, 1,1 m 50 m=55 m ISOFOAM IF 10 mm tekercsben, 1 m 50 m=50 m ISOFOAM XPS 2 mm-es tekercses 4 mm-es táblás 1,1 15 m (16,5 m 2 ) 1,2 0,5 m/raklap, 6 m 2 /bála LF-ALUPET 3 mm és LF-ALUPET 5 mm Anyaga: 3, illetve 5 mm vastagságú, metalizált PET kasírozással ellátott PE habfólia. Alkalmazási területe: Minden olyan helyen, ahol az alu kasírozás hővisszaverő tulajdonsága, és a PE hablemez jó hőszigetelő képessége érvényesül. A fűtött tér felé az alu kasírozással befelé fordítva, fűtőtest mögé helyezve vagy kisebb esztétikai követelményű helyiségekben (pl. raktárcsarnokokban) belső hővisszaverő fal- és mennyezetburkolatként használható. Az ISOFOAM LF-ALUPET 5 mm lemez padlófűtéshez készülő könnyű aljzatbetonok és esztrichek rugalmas úsztatórétege lehet. Kiegyenlíti az aljzat kisebb hibáit, a kopogóhangokat is szigeteli, valamint az alu felülettel felfelé fordítva a fűtött aljzatréteg melegét is visszaveri a belső tér felé. Felmenő szerkezetek (falak, csőáttörések) mellett min. 5 mm vastag ISOFOAM peremszegélyt kell elhelyezni. XPS THERMO 1,6 mm Alkalmazási területe: az ISOFOAM XPS termékekkel azonos előnyös műszaki tulajdonságokkal rendelkező, jól terhelhető, kiváló hangszigetelő képességű termék. Az egyetlen olyan parketta alátétlemez, amit kimondottan padlófűtéshez fejlesztettek ki. Kis vastagsága és perforált kialakítása miatt nem akadályozza a padló hőleadását. Lépéshangcsillapítás mértéke: 20 db ISOFOAM LF-ALUPET 3 mm tekercsben, 1 m 50 m=50 m A50 ISOFOAM LF-ALUPET 5 mm tekercsben, 1 m 50 m=50 m A50 ISOFOAM XPS THERMO 1,6 mm 1,1 m 15 m=16,5 m T15 CF peremszegély SOLFLEX padlófűtés alátétfólia Anyaga: 5 illetve 10 mm vastagságú kasírozás nélküli PE habfólia, 100 mm széles csíkokra felvágva Alkalmazási területe: Úsztatott padlók felmenő szerkezetekhez való csatlakozásainál (falak, csőáttörések) mellett használható, megadja az aljzat és a fal rugalmas hézagképzését és megakadályozza a kopogó hangok továbbterjedését a szerkezetben. Nem merev, nem törik, könnyű vele dolgozni. Mindenfajta padlószigeteléshez (EPS, XPS, üveggyapot) használható. Tekercsben kapható. ISOFOAM CF peremszegély 5 mm tekercsben, 5 mm 10 cm 50 m ISOFOAM CF peremszegély 10 mm tekercsben 10 mm 10 cm 50 m Anyaga: Metalizált hővisszaverő légpárnás PE fólia. A SOLFLEX Nyár tetőfóliához hasonló légbuborékos fólia, de annál erősebb, terhelhetősége nagyobb. A légbuborékok miatt az anyag rugalmas, csillapítja a kopogó hangokat és vastagságához képest jó hőszigetelő. Nem páraáteresztő. Alkalmazási területe: Padlófűtéssel ellátott aljzat alá fektetve az alu felület hőreflexiós képessége miatt hatékonyabbá teszi a padlófűtés, az átmelegedett aljzat hőjét a helyiség felé veri vissza. Fontos, hogy a reflexió csak zárt, levegővel töltött légpárnákban alakul ki, ezért a fólia helyes fektetése az alu felülettel lefelé történik. SOLFLEX padlófűtés alátétfólia 1,2 m 41,67 m=50 m 2 /roll

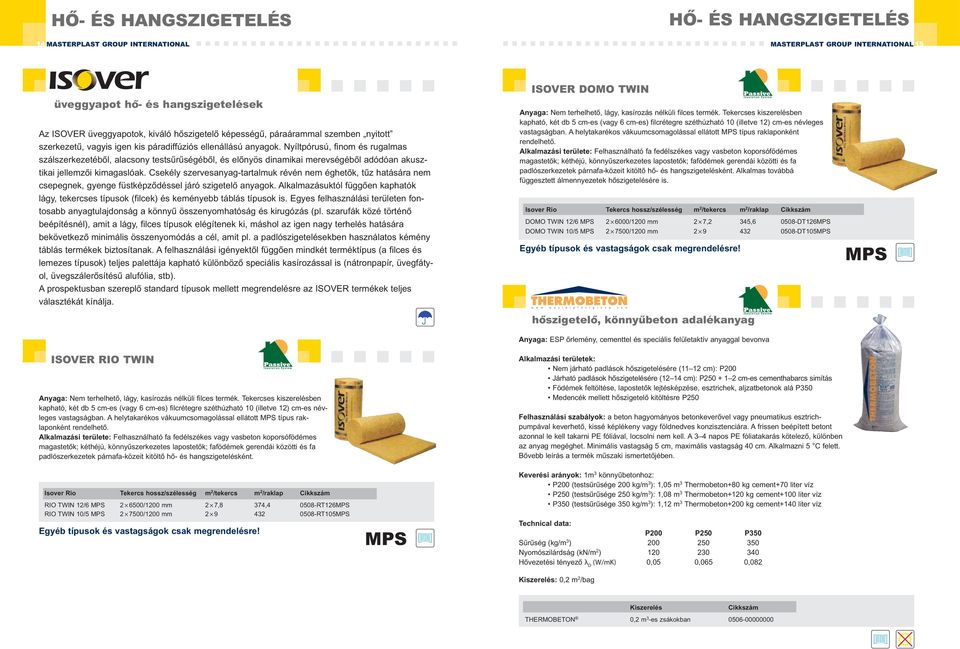

8 14 MASTERPLAST GROUP INTERNATIONAL MASTERPLAST GROUP INTERNATIONAL 15 üveggyapot hő- és hangszigetelések Az ISOVER üveggyapotok, kiváló hőszigetelő képességű, páraárammal szemben nyitott szerkezetű, vagyis igen kis páradiffúziós ellenállású anyagok. Nyíltpórusú, finom és rugalmas szálszerkezetéből, alacsony testsűrűségéből, és előnyös dinamikai merevségéből adódóan akusztikai jellemzői kimagaslóak. Csekély szervesanyag-tartalmuk révén nem éghetők, tűz hatására nem csepegnek, gyenge füstképződéssel járó szigetelő anyagok. Alkalmazásuktól függően kaphatók lágy, tekercses típusok (filcek) és keményebb táblás típusok is. Egyes felhasználási területen fontosabb anyagtulajdonság a könnyű összenyomhatóság és kirugózás (pl. szarufák közé történő beépítésnél), amit a lágy, filces típusok elégítenek ki, máshol az igen nagy terhelés hatására bekövetkező minimális összenyomódás a cél, amit pl. a padlószigetelésekben használatos kémény táblás termékek biztosítanak. A felhasználási igényektől függően mindkét terméktípus (a filces és lemezes típusok) teljes palettája kapható különböző speciális kasírozással is (nátronpapír, üvegfátyol, üvegszálerősítésű alufólia, stb). A prospektusban szereplő standard típusok mellett megrendelésre az ISOVER termékek teljes választékát kínálja. ISOVER RIO TWIN Anyaga: Nem terhelhető, lágy, kasírozás nélküli filces termék. Tekercses kiszerelésben kapható, két db 5 cm-es (vagy 6 cm-es) filcrétegre széthúzható 10 (illetve 12) cm-es névleges vastagságban. A helytakarékos vákuumcsomagolással ellátott MPS típus raklaponként rendelhető. Alkalmazási területe: Felhasználható fa fedélszékes vagy vasbeton koporsófödémes magastetők; kéthéjú, könnyűszerkezetes lapostetők; fafödémek gerendái közötti és fa padlószerkezetek párnafa-közeit kitöltő hő- és hangszigetelésként. ISOVER DOMO TWIN Anyaga: Nem terhelhető, lágy, kasírozás nélküli filces termék. Tekercses kiszerelésben kapható, két db 5 cm-es (vagy 6 cm-es) filcrétegre széthúzható 10 (illetve 12) cm-es névleges vastagságban. A helytakarékos vákuumcsomagolással ellátott MPS típus raklaponként rendelhető. Alkalmazási területe: Felhasználható fa fedélszékes vagy vasbeton koporsófödémes magastetők; kéthéjú, könnyűszerkezetes lapostetők; fafödémek gerendái közötti és fa padlószerkezetek párnafa-közeit kitöltő hő- és hangszigetelésként. Alkalmas továbbá függesztett álmennyezetek hőszigetelésére is. Isover Rio Tekercs hossz/szélesség m 2 /tekercs m 2 /raklap DOMO TWIN 12/6 MPS /1200 mm 2 7,2 345, DT126MPS DOMO TWIN 10/5 MPS /1200 mm DT105MPS Egyéb típusok és vastagságok csak megrendelésre! hőszigetelő, könnyűbeton adalékanyag Anyaga: ESP őrlemény, cementtel és speciális felületaktív anyaggal bevonva Alkalmazási területek: Nem járható padlások hőszigetelésére (11 12 cm): P200 Járható padlások hőszigetelésére (12 14 cm): P cm-es cementhabarcs simítás Födémek feltöltése, lapostetők lejtésképzése, esztrichek, aljzatbetonok alá P350 Medencék mellett hőszigetelő kitöltésre P250 Felhasználási szabályok: a beton hagyományos betonkeverővel vagy pneumatikus esztrichpumpával keverhető, kissé képlékeny vagy földnedves konzisztenciára. A frissen beépített betont azonnal le kell takarni PE fóliával, locsolni nem kell. A 3 4 napos PE fóliatakarás kötelező, különben az anyag megéghet. Minimális vastagság 5 cm, maximális vastagság 40 cm. Alkalmazni 5 C felett. Bővebb leírás a termék műszaki ismertetőjében. MPS Isover Rio Tekercs hossz/szélesség m 2 /tekercs m 2 /raklap RIO TWIN 12/6 MPS /1200 mm 2 7,8 374, RT126MPS RIO TWIN 10/5 MPS /1200 mm RT105MPS Egyéb típusok és vastagságok csak megrendelésre! MPS Keverési arányok: 1m 3 könnyűbetonhoz: P200 (testsűrűsége 200 kg/m 3 ): 1,05 m 3 Thermobeton+80 kg cement+70 liter víz P250 (testsűrűsége 250 kg/m 3 ): 1,08 m 3 Thermobeton+120 kg cement+100 liter víz P350 (testsűrűsége 350 kg/m 3 ): 1,12 m 3 Thermobeton+200 kg cement+140 liter víz Technical data: P200 P250 P350 Sűrűség (kg/m 3 ) Nyomószilárdság (kn/m 2 ) Hővezetési tényező λ D (W/mK) 0,05 0,065 0,082 : 0,2 m 2 /bag THERMOBETON 0,2 m 3 -es zsákokban

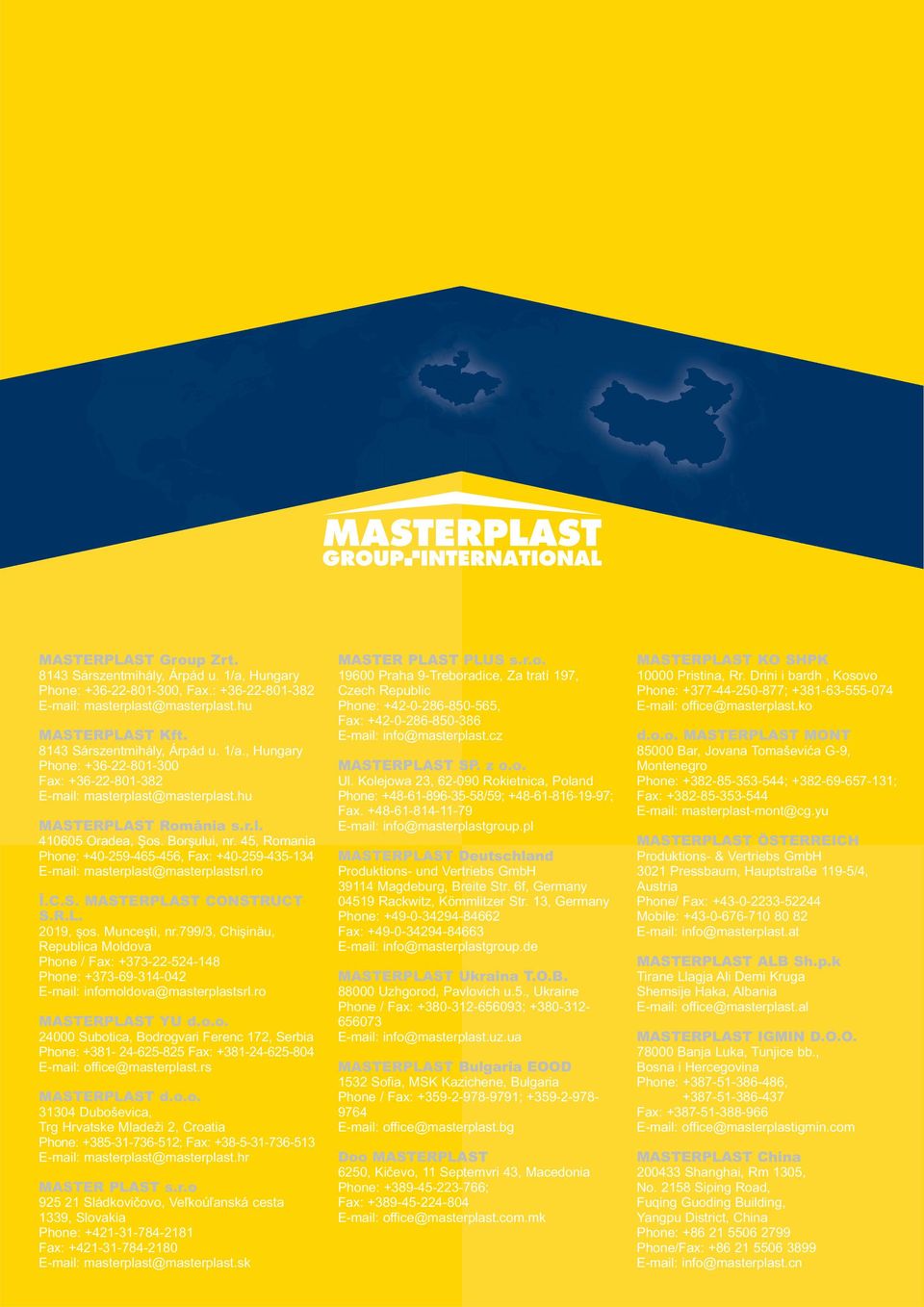

9 MASTERPLAST Group Zrt Sárszentmihály, Árpád u. 1/a, Hungary Phone: , Fax.: MASTERPLAST Kft Sárszentmihály, Árpád u. 1/a., Hungary Phone: Fax: MASTERPLAST România s.r.l Oradea, Şos. Borşului, nr. 45, Romania Phone: , Fax: Î.C.S. MASTERPLAST CONSTRUCT S.R.L. 2019, şos. Munceşti, nr.799/3, Chişinău, Republica Moldova Phone / Fax: Phone: infomoldova@masterplastsrl.ro MASTERPLAST YU d.o.o Subotica, Bodrogvari Ferenc 172, Serbia Phone: Fax: office@masterplast.rs MASTERPLAST d.o.o Duboševica, Trg Hrvatske Mladeži 2, Croatia Phone: ; Fax: masterplast@masterplast.hr MASTER PLAST s.r.o Sládkovičovo, Veľkoúľanská cesta 1339, Slovakia Phone: Fax: masterplast@masterplast.sk MASTER PLAST PLUS s.r.o Praha 9-Treboradice, Za tratí 197, Czech Republic Phone: , Fax: info@masterplast.cz MASTERPLAST SP. z o.o. Ul. Kolejowa 23, Rokietnica, Poland Phone: /59; ; Fax info@masterplastgroup.pl MASTERPLAST Deutschland Produktions- und Vertriebs GmbH Magdeburg, Breite Str. 6f, Germany Rackwitz, Kömmlitzer Str. 13, Germany Phone: Fax: info@masterplastgroup.de MASTERPLAST Ukraina T.O.B Uzhgorod, Pavlovich u.5., Ukraine Phone / Fax: ; info@masterplast.uz.ua MASTERPLAST Bulgaria EOOD 1532 Sofia, MSK Kazichene, Bulgaria Phone / Fax: ; office@masterplast.bg Doo MASTERPLAST 6250, Kičevo, 11 Septemvri 43, Macedonia Phone: ; Fax: office@masterplast.com.mk MASTERPLAST KO SHPK Pristina, Rr. Drini i bardh, Kosovo Phone: ; office@masterplast.ko d.o.o. MASTERPLAST MONT Bar, Jovana Tomaševića G-9, Montenegro Phone: ; ; Fax: masterplast-mont@cg.yu MASTERPLAST ÖSTERREICH Produktions- & Vertriebs GmbH 3021 Pressbaum, Hauptstraße 119-5/4, Austria Phone/ Fax: Mobile: info@masterplast.at MASTERPLAST ALB Sh.p.k Tirane Llagja Ali Demi Kruga Shemsije Haka, Albania office@masterplast.al MASTERPLAST IGMIN D.O.O Banja Luka, Tunjice bb., Bosna i Hercegovina Phone: , Fax: office@masterplastigmin.com MASTERPLAST China Shanghai, Rm 1305, No Siping Road, Fuqing Guoding Building, Yangpu District, China Phone: Phone/Fax: info@masterplast.cn
