1 Gama Garden Kft. 1/15 LGP10 LGP15 Benzinmotoros szivattyú Használati utasítás 1

2 Gama Garden Kft. 2/15 TARTALOMJEGYZÉK 1. BIZTONSÁGI INFORMÁCIÓ A FIGYELMEZTETŐ CÍMKÉK HELYE AZ EGYES ALKATRÉSZEK NEVE INDÍTÁS ELŐTTI MŰVELETEK A MOTOR INDÍTÁSA A MOTOR LEÁLLÍTÁSA KARBANTARTÁS HIBAELHÁRÍTÁS TÁROLÁS PECIFIKÁCIÓK

3 Gama Garden Kft. 3/15 Vízszivattyúnk használata előtt, kérjük, olvassa el ezt a használati utasítást figyelmesen, hogy megértse a készülék megfelelő használatát. Köszönjük, hogy megvásárolta ezt a LEO benzinmotoros szivattyút a Gama Garden Kft. forgalmazásában. Ez a használati utasítás leírja a vízszivattyúnk üzembehelyezését, használatát és karbantartását és fontos biztonsági információt biztosít. Tartsa ezt a leírást kényelmesen elérhető helyen, hogy gyorsan megtekinthesse. Ezt a leírást tekintse a vízszivattyú állandó részének és maradjon a szivattyúval eladás esetén. Kérjük, ügyeljen az alábbi tipikus szimbólumokkal jelzett információra: VESZÉLY Ez a szimbólum olyan veszélyes helyzetet jelez, aminek következménye halálos vagy súlyos sérülés, ha nem kerüli el. FIGYELMEZTETÉS Ez a szimbólum olyan veszélyes helyzetet jelez, aminek következménye halálos vagy súlyos sérülés lehet, ha nem kerüli el. Ez a szimbólum olyan veszélyes helyzetet jelez, aminek következménye kisebb vagy mérsékelt sérülés lehet, ha nem kerüli el. FONTOS: Ez a szimbólum potenciálisan veszélyes helyzetet jelez, ami anyagi kárt okozhat, ha nem kerüli el. MEGJEGYZÉS: Ez a szimbólum hasznos információt jelez. Az ebben a leírásban megjelenő figyelmeztető és biztonsági utasítások nem fedik le az esetleg jelentkező összes lehetséges körülményt és helyzetet. A józanész, a figyelem és a körültekintés alkalmazása szükséges az eszközök és berendezések működtetése és tisztítása során. Mindig lépjen kapcsolatba a forgalmazóval, elosztóval, szerviz ügynökséggel vagy gyártóval a problémák vagy meg nem értett körülmények esetén a termék működtetése előtt. 3

4 Gama Garden Kft. 4/15 FIGYELMEZTETÉS 1. BIZTONSÁGI INFORMÁCIÓ A felhasználó felelőssége A termék használata előtt, olvassa el figyelmesen és értse meg teljesen ezt a használati utasítást a megfelelő működtetés és a biztonsági eljárások ismeretéhez. Ha nem követi az összes utasítást, annak következménye személyi sérülés vagy a termék károsodása lehet. Ügyeljen a gyors leállítási eljárások és a vízszivattyú működési szabályozásának megfelelő megismerésére. Ezt a gépet csak felnőttek működtethetik! Tartsa távol a gyermekeket és a háziállatokat a munkaterülettől. Ezt a szivattyút tiszta víz szállítására tervezték. Sohase próbálja ezt a szivattyút piszkos víz vagy iszap, vagy bármilyen gyúlékony, illetve korrozív folyadékok továbbítására használni. Ne érintse meg a forró kipufogódobot a gép működése közben. Akkor mozgassa a gépet, amikor leállította és hagyja lehűlni. A tűzveszély megelőzése érdekében tartson legalább 1 méter távolságot a gép minden oldalánál működés közben. VESZÉLY Benzin betöltése A benzin fokozottan tűz- és robbanásveszélyes. Mindig állítsa le a gépet az üzemanyag újratöltése előtt. Az újratöltést jól szellőztetett területen végezze. Ügyeljen a betöltő nyílás fedelének szoros visszazárására az üzemanyag betöltése után. A dohányzás, nyílt láng vagy szikrák nem megengedettek az üzemanyagtöltés vagy tárolás területén. Ügyeljen a kifolyt üzemanyag letörlésére a gép indítása előtt. VESZÉLY Szén-monoxid gáz A működés közben, a gépből kiáramló kipufogógázok mérgező szén-monoxid gázt tartalmaznak. Ennek a gáznak a belégzése végső fokon halált okozhat. A gépet CSAK jól szellőztetett külső térben használja. 4

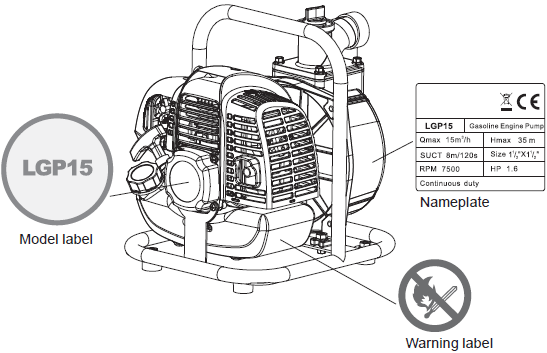

5 Gama Garden Kft. 5/ A FIGYELMEZTETŐ CÍMKÉK HELYE Ezek a figyelmeztető címkék az esetleg súlyos sérülést okozó potenciálisan veszélyes helyzeteket jelzik. Kérjük, figyelmesen olvassa el és értse meg ezeket a szimbólumokat, biztonsági információkat és óvintézkedéseket. Címke: Indítási lépések Légszűrő címke Üzemanyag keverék címke Névlemez Modell (típus) címke Figyelmeztető címke 5

6 Gama Garden Kft. 6/ AZ EGYES ALKATRÉSZEK NEVE Üzemanyagtöltő nyílás fedele Nyomóág csatlakozó Gyújtógyertya Motorkapcsoló Szívóág csatlakozó Levegőszűrő Vízleeresztő dugó Fojtószelep szabályozó kar / gázkar Szívató szabályozó kar Keret Indító zsínól visszatekerő Hangtompító (kipufogódob) Indítógomb Üzemanyag betöltő fedél Üzemanyagtartály 6

7 Gama Garden Kft. 7/ INDÍTÁS ELŐTTI MŰVELETEK FONTOS: Működtetés előtt szerelje be a szűrőt a szívótömlő végébe. A szűrő megakadályozza idegen anyagok bekerülését és védi a szivattyút az eltömődéstől és a komponenseket a károsodásoktól. Tömítés Csatlakozó Rögzítő Szívó tömlő Szűrő Csőbilincs Tömlőcsonk A vízszivattyú indításához, kérjük, ellenőrizze a következőket minden használat előtt: Győződjön meg róla, hogy a benzint megfelelően töltötte be. Győződjön meg róla, hogy teljesen feltöltötte vízzel a szivattyúházat. A száraz működtetés károsítja a mechanikus tömítést. Az üzemanyagszint ellenőrzése Csavarja le az üzemanyagtartály fedelét, amíg a gép nem működik. Öntsön bele benzint, ha az üzemanyagszint túl kicsi. Ne engedje az üzemanyagot túlfolyni az üzemanyagtartályból. Törölje le azonnal a kifolyt üzemanyagot egy száraz ruhával. Az üzemanyagtartály kapacitása: LGP10: 1 L LGP15: 1 L FONTOS: Olaj/benzin keveréket használjon 2-ütemű motor olajból és 90-es vagy annál magasabb oktánszámú ólmozatlan autóbenzinből. MEGJEGYZÉS: A 25:1 arányú edény használata Öntsön benzint az 576 ml-es jelig és adjon hozzá 2-ütemű motor olajat a 600 ml-es jelig. Rázza meg az edényt egyenletesen a keverék végleges kialakításához. 7

8 Gama Garden Kft. 8/15 FONTOS: A 4-ütemű motorolaj használata szigorúan tilos. Tiszta benzin használata szigorúan tilos. A karburátor vagy a motor nem működik megfelelően, ha egy hónapnál hosszabb ideig nem keverék üzemanyagot használ. A szivattyú ellenőrzése és feltöltése hűtővízzel A szivattyút teljesen fel kell tölteni alapvízzel a működtetés előtt. Töltőnyílás dugó 5. A MOTOR INDÍTÁSA Győződjön meg róla, hogy a friss motorolajat megfelelően hozzáadta. Győződjön meg róla, hogy az üzemanyagot megfelelően betöltötte az üzemanyagtartályba. Győződjön meg róla, hogy a szivattyút megfelelően feltöltötte vízzel. 1). Fordítsa a motorkapcsolót ON (BE) helyzetbe. Motorkapcsoló 8

9 Gama Garden Kft. 9/15 2). Nyomja meg néhányszor az indítógombot, amíg az üzemanyag áramlását (az átlátszó műanyagcsőben) nem látja. Indítógomb Átlátszó műanyagcső MEGJEGYZÉS: Az indítógomb megnyomása nem szükséges meleg motor esetén, vagy amikor üzemanyag látható a műanyagcsőben. 3). Tolja a szívató szabályozó kart a ZÁRT helyzetbe. Szívató szabályozó kar MEGJEGYZÉS: Ne használja a szívatót meleg motornál. 4). Tolja a gázkart az KIS (fordulat) helyzetből a NAGY (fordulat) helyzet körülbelül 1/3 részéig. Gázkar 9

10 Gama Garden Kft. 10/15 5). Húzza meg óvatosan a behúzó zsinórt, amíg ellenállást érez, azután rántsa meg hirtelen. Behúzó zsinór Ne engedje a behúzó zsinórt a motornak csapódni. Lazán engedje vissza. 6). Tolja lassan a szívató kart a NYITOTT helyzete felé, amíg a motor folyamatosan nem működik Szívató szabályozó kar 7). Tolja a gázkart a NAGY (fordulat) helyzetbe (baloldali véghelyzet). Gázkar 10

11 Gama Garden Kft. 11/ A MOTOR LEÁLLÍTÁSA Kövesse az alábbi lépéseket a motor leállításához: 1). Tolja a gázkart a jobboldali véghelyzetébe (kis fordulatszám). Gázkar 2. Fordítsa a motorkapcsolót az OFF (KI) helyzetbe. Motorkapcsoló MEGJEGYZÉS: Fordítsa a motorkapcsolót azonnal az OFF (KI) helyzetbe a motor leállításához vészhelyzetben. 11

12 Gama Garden Kft. 12/ KARBANTARTÁS A karbantartás ütemezése Rendszer vagy komponens Karbantartás Használat előtt Motor 10 óránként vagy 1 havonta 25 óránként vagy 3 havonta 50 óránként vagy 6 havonta 100 óránként vagy évente Megjegyzés Üzemanyag Tisztítás o kiürítése Üzemanyagtartály Ellenőrzés és tisztítás o Szükség esetén csere Légszűrő Ellenőrzés és tisztítás o Szükség esetén csere Üzemanyagszűrő Ellenőrzés és tisztítás o Szükség esetén csere Gyújtógyertya Tisztítás és hézagállítás * Szükség esetén csere Hengerhűtő o Kipufogódob Tisztítás o MEGJEGYZÉS: Kereskedelmi használatra, naplózza a működési órákat a megfelelő karbantartási időintervallumok meghatározásához. A levegőszűrő karbantartása A piszkos levegőszűrő korlátozza a karburátorba jutó légáramlást és ennek kisebb szivattyú teljesítmény a következménye. Szervizelje a levegőszűrőt időszakosan a hibás karburátorműködés megelőzése érdekében. Gyakoribb karbantartás szükséges, ha a szivattyú nagyon piszkos környezetben működik. Sohase működtesse a szivattyú levegőszűrő nélkül vagy sérült levegőszűrővel. A beszívott szennyeződés vagy por meggyorsíthatja a motor kopását. 1). Tolja a szívató kart felfelé a ZÁRT helyzetbe, hogy megelőzze a port vagy szennyeződést a karburátorból. 2). Csavarja ki a szárnya anyát és vegye le a levegőszűrő fedelét. 3). Különítse el a szűrőelemet a habelemtől. 4) Cserélje ki az elemet, ha sérült. Helyezze be a papír szűrőelemet a karbantartási utasítás szerint. Levegőszűrő fedél Szűrőelem Habelem Gumitömítés A szűrőelem tisztítása: Kissé ütögesse oda a szűrőelemet néhányszor, azután fúvassa át sűrített levegőfel ( 207 KPa nyomással) belülről. Ne tisztítsa a szűrőelemet kefével, ami eltömheti az elem levegőpórusait. A hab szűrőelem tisztítása: 12

13 Gama Garden Kft. 13/15 Mossa meg az elemet forró mosószeres vízzel, vagy nem gyúlékony, vagy nagy lobbanáspontú oldószerrel. Hagyja megszáradni és merítse tiszta olajba, azután nyomja ki a fölösleges olajat. 5). Tisztítsa meg a levegőszűrő alsó részét, a levegőszűrő fedelét és a gumitömítést. 6). Kombinálja a szűrőelemet és a hab szűrőelemet. 7). Helyezze vissza a levegőszűrő elemet és a fedelet. Az üzemanyagszűrő karbantartása Egy szennyezett üzemanyagszűrő kicsi vagy instabil motor fordulatszámot okozhat. 1). Vegye le az üzemanyagtartály fedelét. 2). Vegye ki az üzemanyagszűrőt az üzemanyagtartályból. 3). Ellenőrizze az üzemanyagszűrőt. Cserélje ki, ha sérült. Szűrőelem Levegőszűrő fedél Szárnyas anya Szívató kar Az üzemanyagszűrő tisztítása Az üzemanyagszűrő megtisztítható mosószeres forró vízzel, vagy nem gyúlékony, vagy nagy lobbanáspontú oldószerrel. Szárítsa meg és helyezze visszaadni az üzemanyagtartályba. Üzemanyagszűrő Üzemanyagtartály fedele A gyújtógyertya karbantartása Az ajánlott gyújtógyertya típus L7T (TORCH) vagy azzal egyenértékű. Ügyeljen rá, nehogy megérintse a kipufogódobot, mivel annak felülete nagyon forró a motor működésekor, vagy közvetlenül a leállítása után. 1). Vegye le a gyújtógyertya kupakját. 2). Vegye ki a gyújtógyertyát a kulcsával. 3). Ellenőrizze a gyújtógyertyát szemrevételezéssel. Dobja ki, ha az elektróda, vagy a szigetelő gyűrű sérült, illetve a szigetelés törött vagy repedt. Ellenőrizze a hézagot egy mérőlemezzel. A hézag 0,60-0,70 mm kell legyen. Változtassa meg a hézagot az elektróda elmozdításával, ha szükséges. 13

14 Gama Garden Kft. 14/ HIBAELHÁRÍTÁS A motor nem indul el: 1). Az üzemanyagtípus megfelelő? 2). Van benne elég üzemanyag? 3). Az üzemanyag elérte a karburátort? 4). A levegőszűrő eltömődött? 5). A gyújtógyertya ad szikrát? Vegye ki és ellenőrizze a gyújtógyertyát, tisztítsa le a szennyeződést a gyertya körül és szárítsa meg. Illessze a gyertyát a gyertyakupakba. Cserélje ki a gyújtógyertyát, ha szükséges. 6). Ha a motor még mindig nem indul el, lépjen kapcsolatba egy jogosult forgalmazóval. A szivattyú nem nyom vizet: 1). Feltöltötte megfelelő mennyiségű vízzel? 2). A szűrő eltömődött? 3). A szivattyú tömlő bilincsét meghúzta? 4). A szívó tömlő sérült? 5). A szívómagasság túl magasan van? 6). Ha a szivattyú még mindig nem működik, lépjen kapcsolatba egy jogosult forgalmazóval. 9. TÁROLÁS Hagyja a szivattyút lehűlni. Várjon legalább 30 percet a leállítása után. Tisztítsa meg a szivattyút és vonja be rozsdagátló zsírral, ha szükséges. A nyomás alatti tisztítóvíz a levegőszűrőbe és a kipufogódobba juthat, vagy akár a hengerbe, ami korróziós károsodást okozhat. Mielőtt a szivattyú t hosszabb ideig tárolná: 1). Győződjön meg róla, hogy a tároló hely nedvességtől és portól mentes. 2). Öntse ki az üzemanyagot. a. Öntse az üzemanyagot az üzemanyagtartályból egy megfelelő edénybe. b. Nyomja meg az indító gombot és engedje ki az üzemanyagot a karburátor belsejéből az üzemanyagtartályba. c. Öntse ki újra az az üzemanyagot az üzemanyagtartályból, miután a karburátorban lévő üzemanyagot kiengedte. 3). Vegye ki a gyújtógyertyát. 4). Öntsön 2 ml tiszta 2-ütemű motorolajat a hengerbe. 5). Húzza meg a behúzó zsinórt két vagy három alkalommal, hogy az olajat eloszlassa a hengerben. 6). Helyezze vissza a gyújtógyertyát. 7). Húzza meg a behúzó zsinórt, amíg ellenállást érez. Ebben az esetben a bemeneti és a kimeneti szelepet zárja, hogy megakadályozza a korróziót a motor belsejében. 8). Húzza vissza az indítókart óvatosan. 9). Takarja le a szivattyút, hogy védje a portól. 14

15 Gama Garden Kft. 15/ SPECIFIKÁCIÓK Modell LGP10 LGP15 Méretek és tömeg Teljes hossz 350 mm 355 mm Teljes szélesség 290 mm 290 mm Teljes magasság 316 mm 365 mm Száraz tömeg 8 kg 9 kg Motor Modell G43 G43 Motortípus Egyhengeres, 2-ütemű, kényszerléghűtéses Egyhengeres, 2-ütemű, kényszerléghűtéses Hengerűrtartalom (furat x löket) 42,7 cm 3 (40 x 34 mm) 42,7 cm 3 (40 x 34 mm) Gyújtási rendszer CDI CDI Forgásirány Óramutató járással ellentétes Óramutató járással ellentétes Üresjárati fordulatszám 3000 fordulat/perc 3000 fordulat/perc Az üzemanyagtartály 1 l 1 l kapacitása Keverékarány 40:1 (2-ütemű motorolaj és 90 vagy annál nagyobb oktánszámú benzin) Szivattyú Szívócső átmérő 25 mm 38 mm Nyomócső átmérő 25 mm 38 mm Maximális nyomómagaság 35 m 35 m Maximális szívómagasság 8 m 8 m Maximális áramlás 6 m 3 /óra 6 m 3 /óra Önfelszívási idő < 120 s < 120 s 40:1 (2-ütemű motorolaj és 90 vagy annál nagyobb oktánszámú benzin) MEGJEGYZÉS: A specifikációk előzetes jelzés nélkül változhatnak a műszaki fejlesztések miatt. 15
