BENZINMOTOROS SZIVATTYÚ. Használati utasítás EPH1000

Átírás

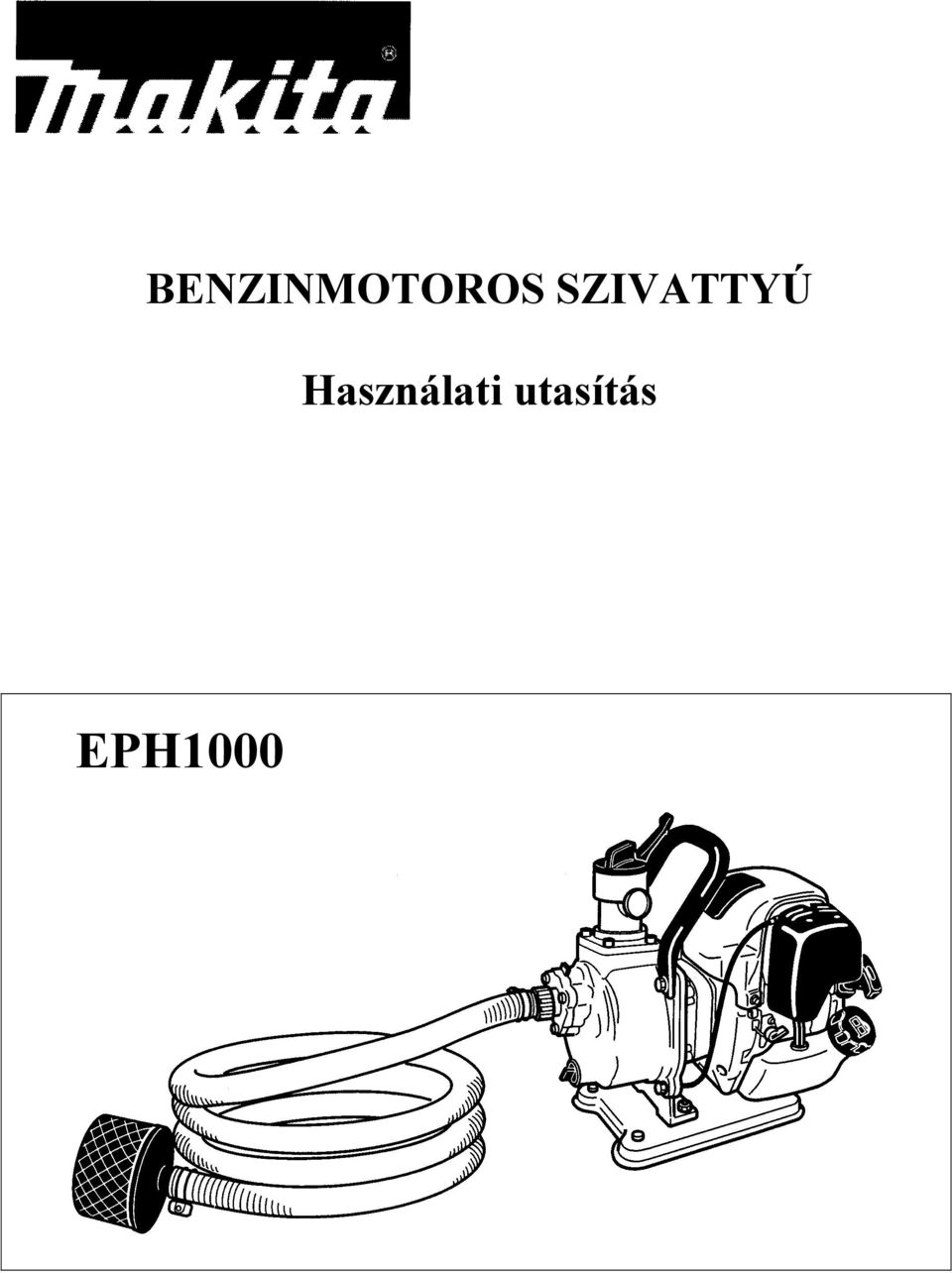

1 BENZINMOTOROS SZIVATTYÚ Használati utasítás EPH1000

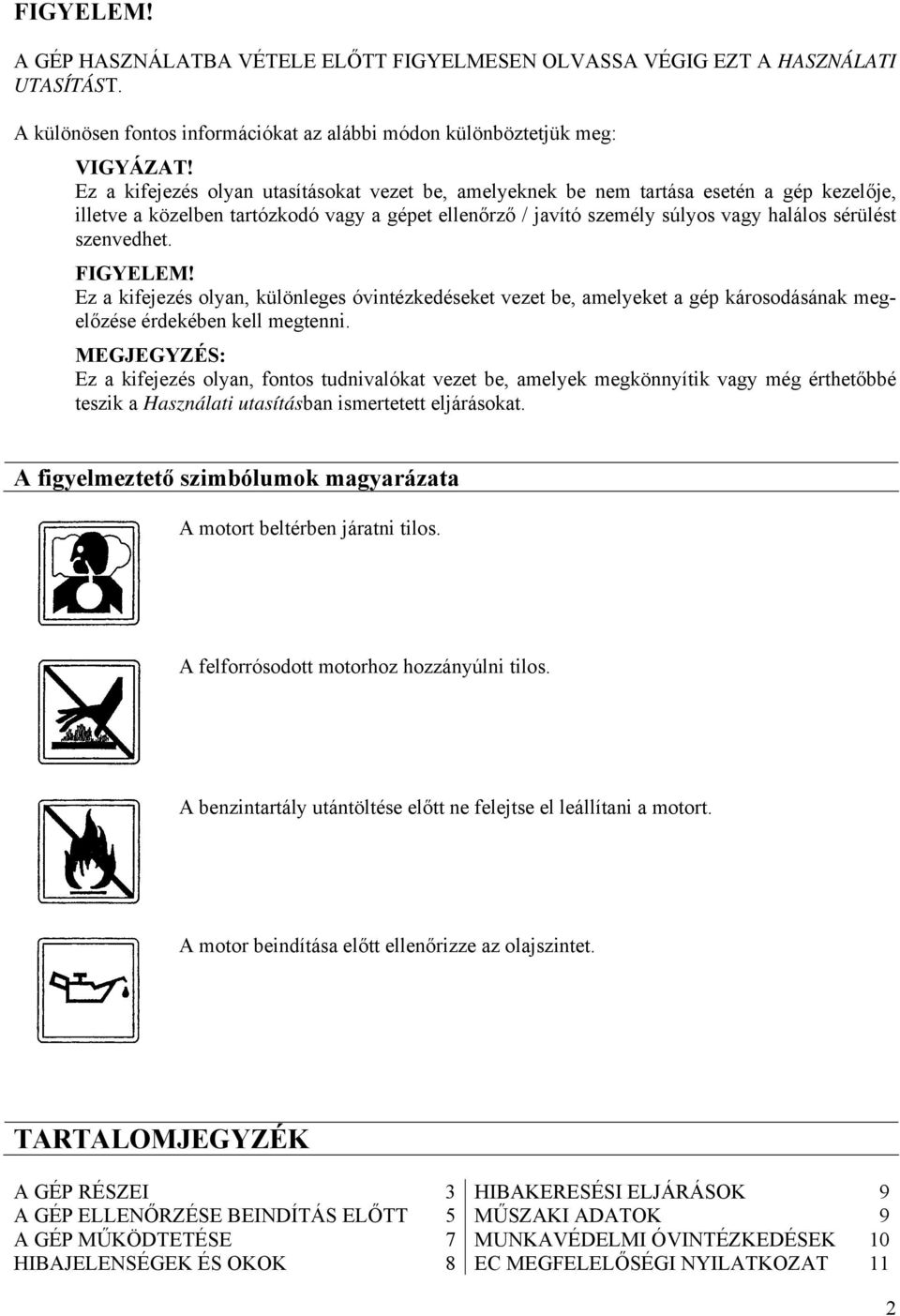

2 FIGYELEM! A GÉP HASZNÁLATBA VÉTELE ELŐTT FIGYELMESEN OLVASSA VÉGIG EZT A HASZNÁLATI UTASÍTÁST. A különösen fontos információkat az alábbi módon különböztetjük meg: VIGYÁZAT! Ez a kifejezés olyan utasításokat vezet be, amelyeknek be nem tartása esetén a gép kezelője, illetve a közelben tartózkodó vagy a gépet ellenőrző / javító személy súlyos vagy halálos sérülést szenvedhet. FIGYELEM! Ez a kifejezés olyan, különleges óvintézkedéseket vezet be, amelyeket a gép károsodásának megelőzése érdekében kell megtenni. MEGJEGYZÉS: Ez a kifejezés olyan, fontos tudnivalókat vezet be, amelyek megkönnyítik vagy még érthetőbbé teszik a Használati utasításban ismertetett eljárásokat. A figyelmeztető szimbólumok magyarázata A motort beltérben járatni tilos. A felforrósodott motorhoz hozzányúlni tilos. A benzintartály utántöltése előtt ne felejtse el leállítani a motort. A motor beindítása előtt ellenőrizze az olajszintet. TARTALOMJEGYZÉK A GÉP RÉSZEI A GÉP ELLENŐRZÉSE BEINDÍTÁS ELŐTT A GÉP MŰKÖDTETÉSE HIBAJELENSÉGEK ÉS OKOK HIBAKERESÉSI ELJÁRÁSOK MŰSZAKI ADATOK MUNKAVÉDELMI ÓVINTÉZKEDÉSEK EC MEGFELELŐSÉGI NYILATKOZAT

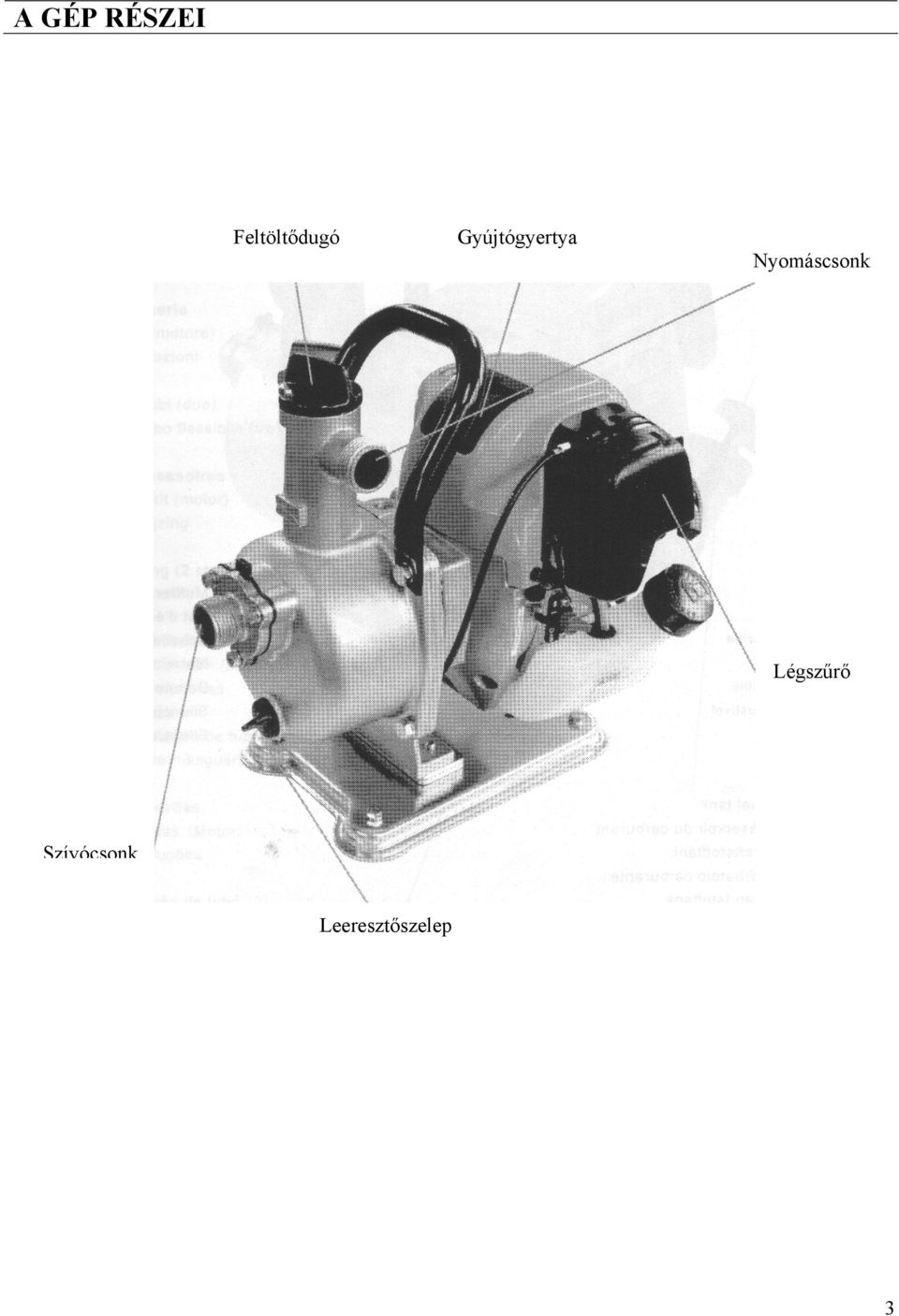

3 A GÉP RÉSZEI Feltöltődugó Gyújtógyertya Nyomáscsonk Légszűrő Szívócsonk Leeresztőszelep 3

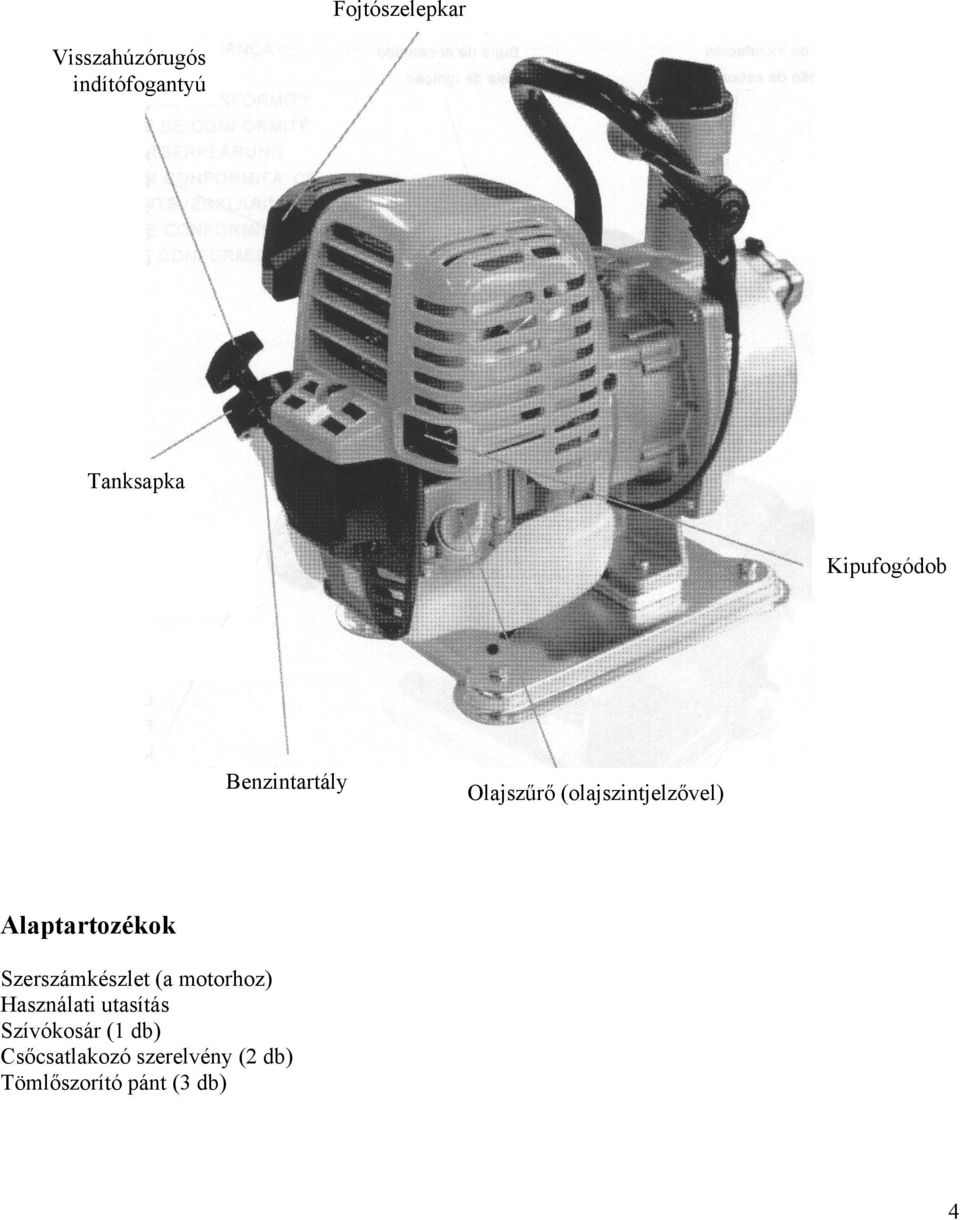

4 Fojtószelepkar Visszahúzórugós indítófogantyú Tanksapka Kipufogódob Benzintartály Olajszűrő (olajszintjelzővel) Alaptartozékok Szerszámkészlet (a motorhoz) Használati utasítás Szívókosár (1 db) Csőcsatlakozó szerelvény (2 db) Tömlőszorító pánt (3 db) 4

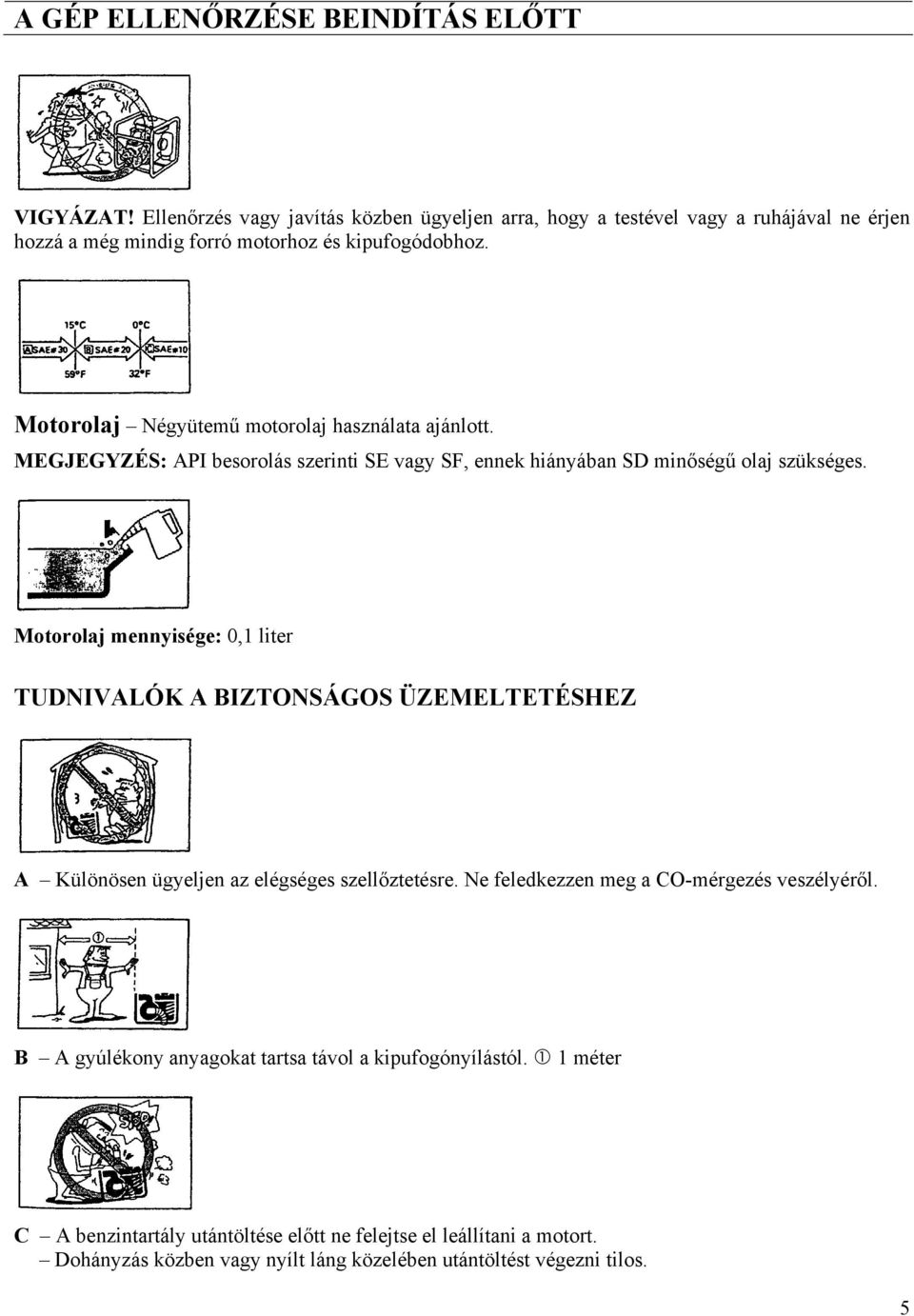

5 A GÉP ELLENŐRZÉSE BEINDÍTÁS ELŐTT VIGYÁZAT! Ellenőrzés vagy javítás közben ügyeljen arra, hogy a testével vagy a ruhájával ne érjen hozzá a még mindig forró motorhoz és kipufogódobhoz. Motorolaj Négyütemű motorolaj használata ajánlott. MEGJEGYZÉS: API besorolás szerinti SE vagy SF, ennek hiányában SD minőségű olaj szükséges. Motorolaj mennyisége: 0,1 liter TUDNIVALÓK A BIZTONSÁGOS ÜZEMELTETÉSHEZ A Különösen ügyeljen az elégséges szellőztetésre. Ne feledkezzen meg a CO-mérgezés veszélyéről. B A gyúlékony anyagokat tartsa távol a kipufogónyílástól. 1 méter C A benzintartály utántöltése előtt ne felejtse el leállítani a motort. Dohányzás közben vagy nyílt láng közelében utántöltést végezni tilos. 5

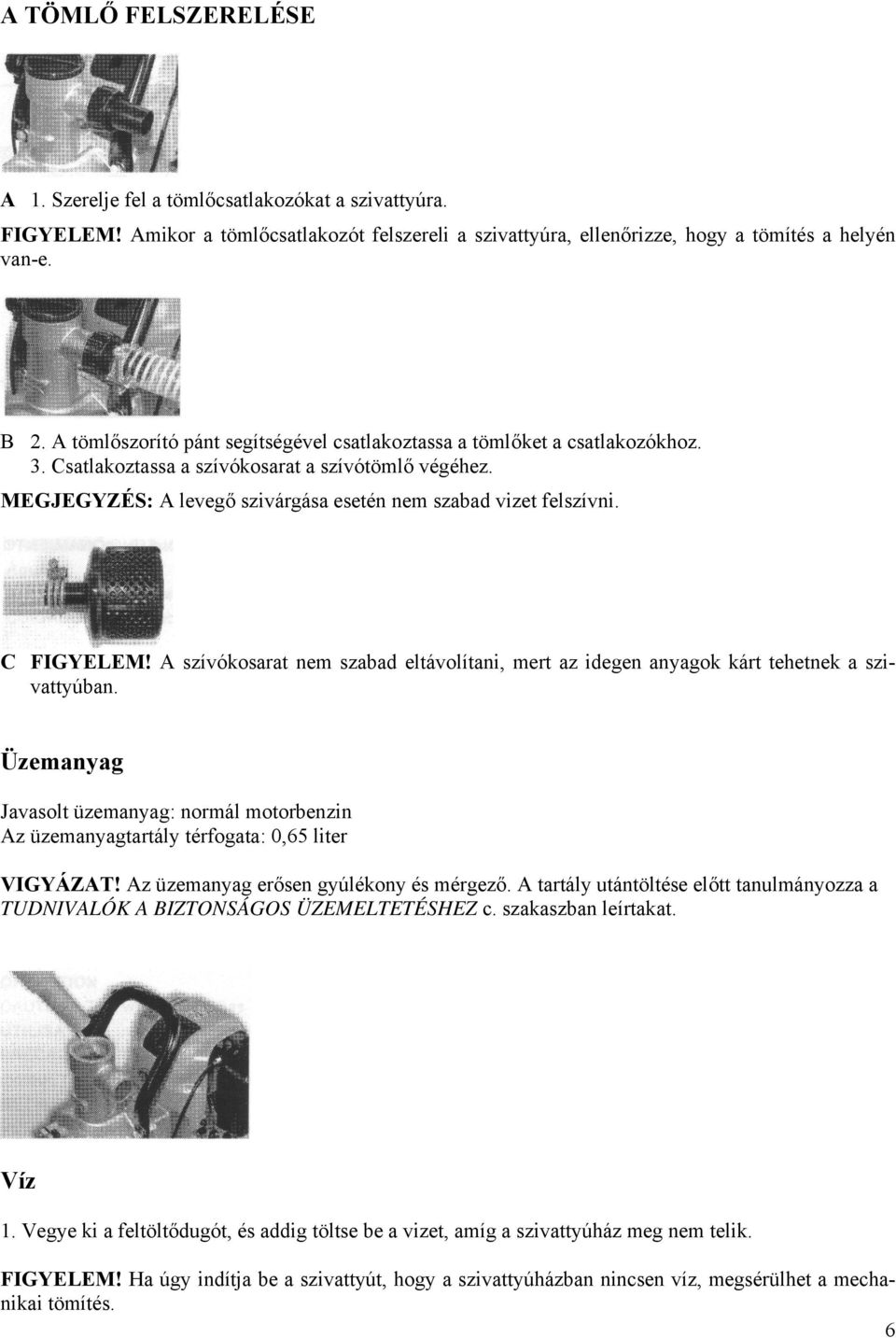

6 A TÖMLŐ FELSZERELÉSE A 1. Szerelje fel a tömlőcsatlakozókat a szivattyúra. FIGYELEM! Amikor a tömlőcsatlakozót felszereli a szivattyúra, ellenőrizze, hogy a tömítés a helyén van-e. B 2. A tömlőszorító pánt segítségével csatlakoztassa a tömlőket a csatlakozókhoz. 3. Csatlakoztassa a szívókosarat a szívótömlő végéhez. MEGJEGYZÉS: A levegő szivárgása esetén nem szabad vizet felszívni. C FIGYELEM! A szívókosarat nem szabad eltávolítani, mert az idegen anyagok kárt tehetnek a szivattyúban. Üzemanyag Javasolt üzemanyag: normál motorbenzin Az üzemanyagtartály térfogata: 0,65 liter VIGYÁZAT! Az üzemanyag erősen gyúlékony és mérgező. A tartály utántöltése előtt tanulmányozza a TUDNIVALÓK A BIZTONSÁGOS ÜZEMELTETÉSHEZ c. szakaszban leírtakat. Víz 1. Vegye ki a feltöltődugót, és addig töltse be a vizet, amíg a szivattyúház meg nem telik. FIGYELEM! Ha úgy indítja be a szivattyút, hogy a szivattyúházban nincsen víz, megsérülhet a mechanikai tömítés. 6

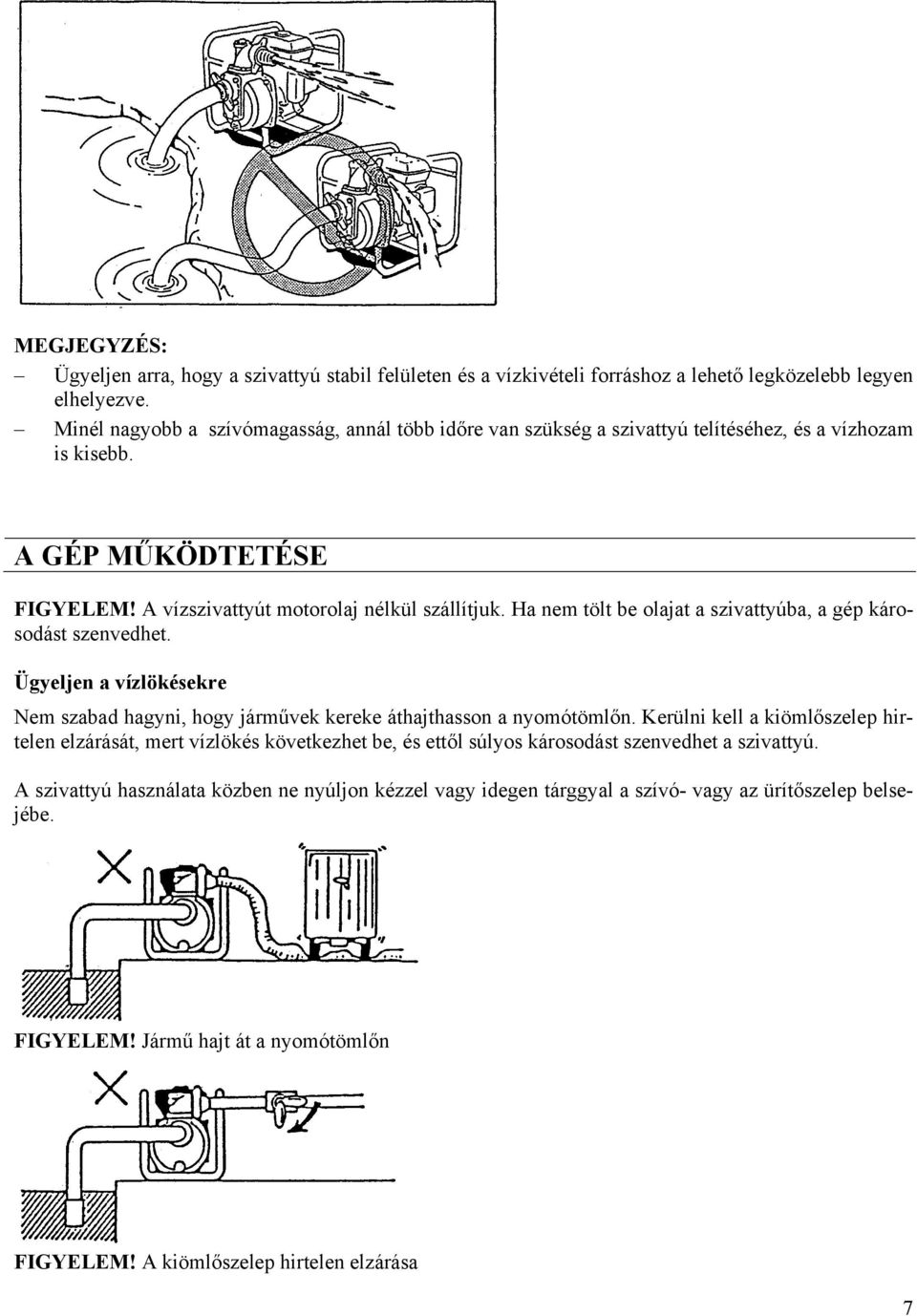

7 MEGJEGYZÉS: Ügyeljen arra, hogy a szivattyú stabil felületen és a vízkivételi forráshoz a lehető legközelebb legyen elhelyezve. Minél nagyobb a szívómagasság, annál több időre van szükség a szivattyú telítéséhez, és a vízhozam is kisebb. A GÉP MŰKÖDTETÉSE FIGYELEM! A vízszivattyút motorolaj nélkül szállítjuk. Ha nem tölt be olajat a szivattyúba, a gép károsodást szenvedhet. Ügyeljen a vízlökésekre Nem szabad hagyni, hogy járművek kereke áthajthasson a nyomótömlőn. Kerülni kell a kiömlőszelep hirtelen elzárását, mert vízlökés következhet be, és ettől súlyos károsodást szenvedhet a szivattyú. A szivattyú használata közben ne nyúljon kézzel vagy idegen tárggyal a szívó- vagy az ürítőszelep belsejébe. FIGYELEM! Jármű hajt át a nyomótömlőn FIGYELEM! A kiömlőszelep hirtelen elzárása 7

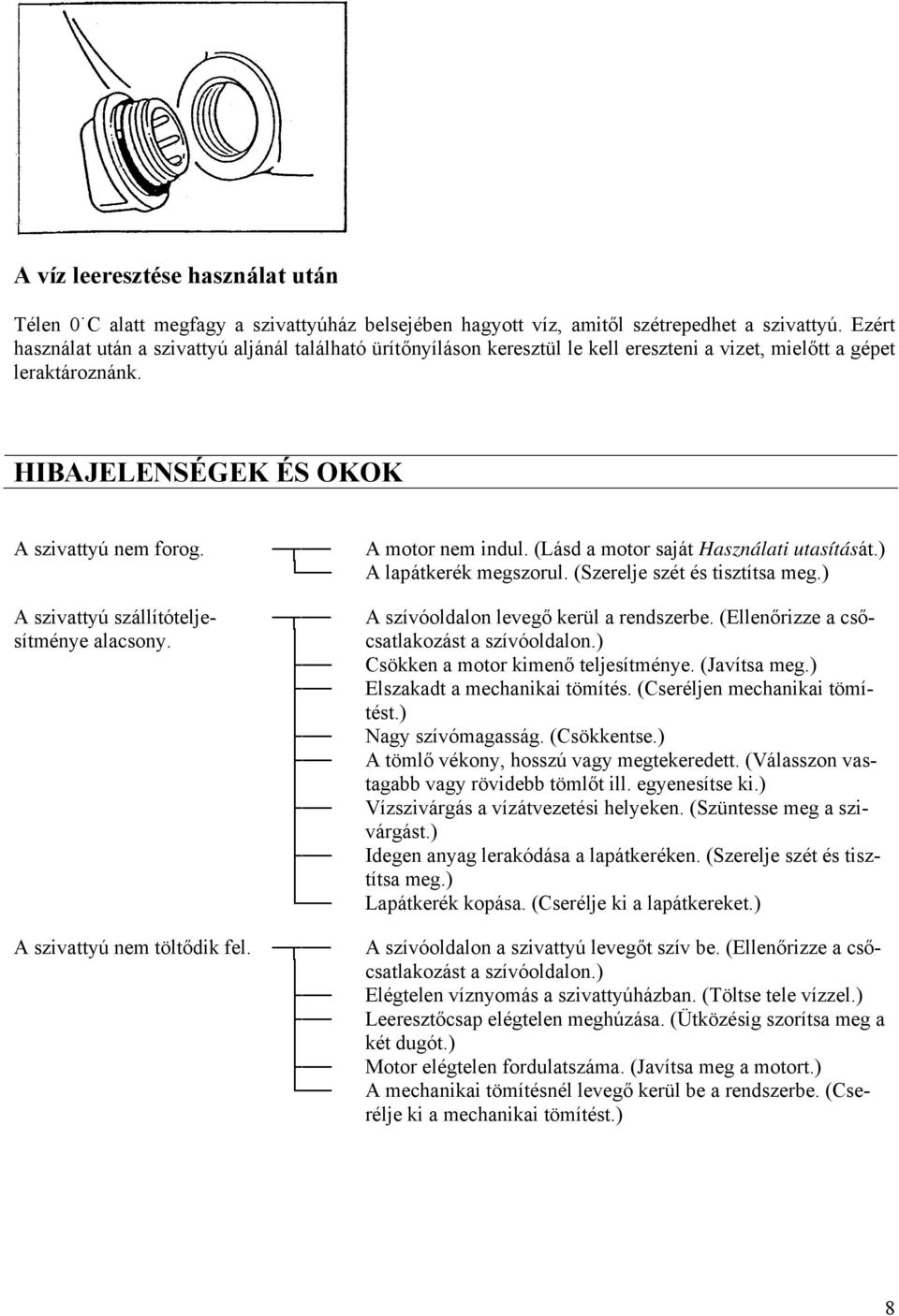

8 A víz leeresztése használat után Télen 0 C alatt megfagy a szivattyúház belsejében hagyott víz, amitől szétrepedhet a szivattyú. Ezért használat után a szivattyú aljánál található ürítőnyíláson keresztül le kell ereszteni a vizet, mielőtt a gépet leraktároznánk. HIBAJELENSÉGEK ÉS OKOK A szivattyú nem forog. A szivattyú szállítóteljesítménye alacsony. A motor nem indul. (Lásd a motor saját Használati utasítását.) A lapátkerék megszorul. (Szerelje szét és tisztítsa meg.) A szívóoldalon levegő kerül a rendszerbe. (Ellenőrizze a csőcsatlakozást a szívóoldalon.) Csökken a motor kimenő teljesítménye. (Javítsa meg.) Elszakadt a mechanikai tömítés. (Cseréljen mechanikai tömítést.) Nagy szívómagasság. (Csökkentse.) A tömlő vékony, hosszú vagy megtekeredett. (Válasszon vastagabb vagy rövidebb tömlőt ill. egyenesítse ki.) Vízszivárgás a vízátvezetési helyeken. (Szüntesse meg a szivárgást.) Idegen anyag lerakódása a lapátkeréken. (Szerelje szét és tisztítsa meg.) Lapátkerék kopása. (Cserélje ki a lapátkereket.) A szivattyú nem töltődik fel. A szívóoldalon a szivattyú levegőt szív be. (Ellenőrizze a csőcsatlakozást a szívóoldalon.) Elégtelen víznyomás a szivattyúházban. (Töltse tele vízzel.) Leeresztőcsap elégtelen meghúzása. (Ütközésig szorítsa meg a két dugót.) Motor elégtelen fordulatszáma. (Javítsa meg a motort.) A mechanikai tömítésnél levegő kerül be a rendszerbe. (Cserélje ki a mechanikai tömítést.) 8

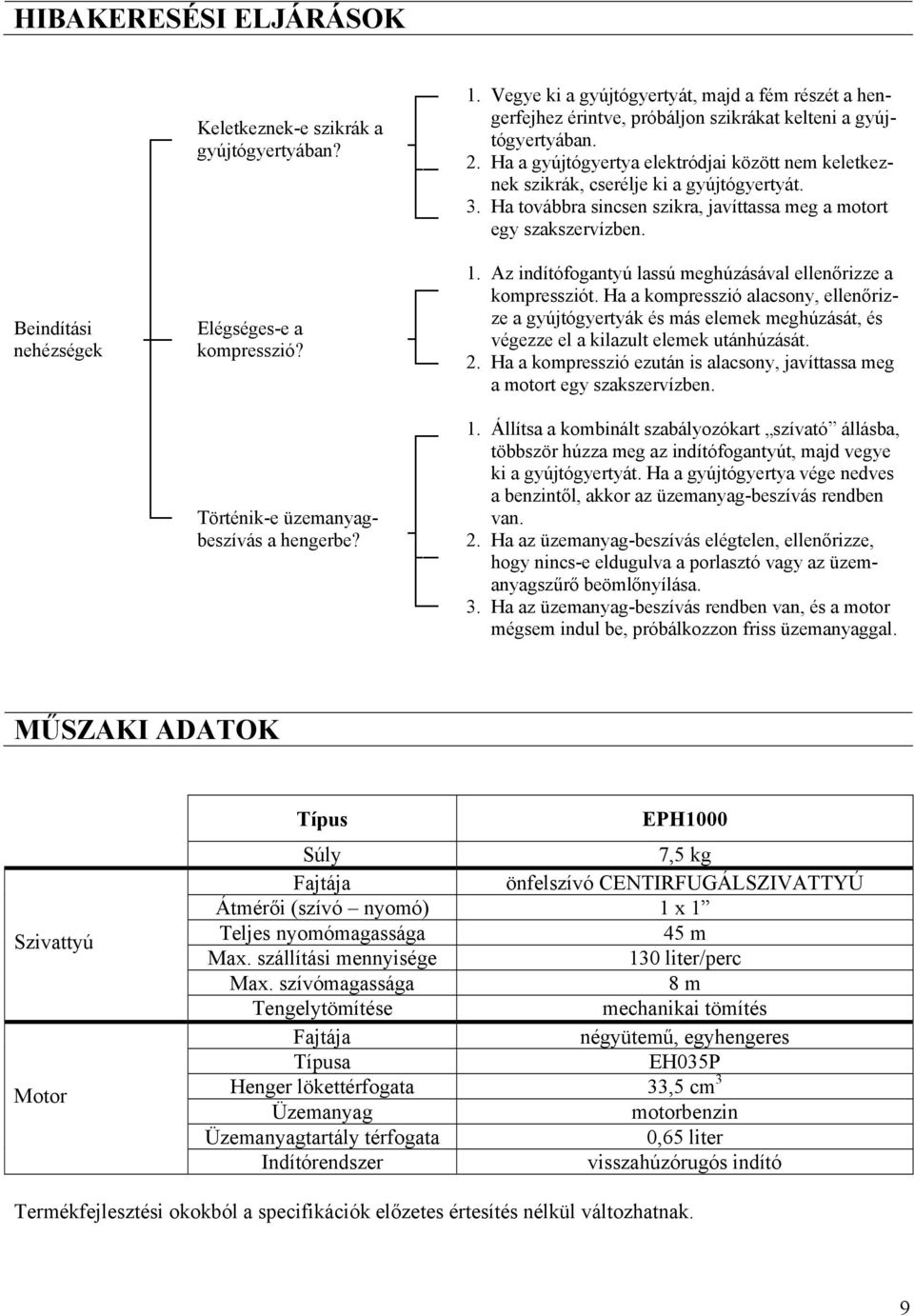

9 HIBAKERESÉSI ELJÁRÁSOK Beindítási nehézségek Keletkeznek-e szikrák a gyújtógyertyában? Elégséges-e a kompresszió? Történik-e üzemanyagbeszívás a hengerbe? 1. Vegye ki a gyújtógyertyát, majd a fém részét a hengerfejhez érintve, próbáljon szikrákat kelteni a gyújtógyertyában. 2. Ha a gyújtógyertya elektródjai között nem keletkeznek szikrák, cserélje ki a gyújtógyertyát. 3. Ha továbbra sincsen szikra, javíttassa meg a motort egy szakszervízben. 1. Az indítófogantyú lassú meghúzásával ellenőrizze a kompressziót. Ha a kompresszió alacsony, ellenőrizze a gyújtógyertyák és más elemek meghúzását, és végezze el a kilazult elemek utánhúzását. 2. Ha a kompresszió ezután is alacsony, javíttassa meg a motort egy szakszervízben. 1. Állítsa a kombinált szabályozókart szívató állásba, többször húzza meg az indítófogantyút, majd vegye ki a gyújtógyertyát. Ha a gyújtógyertya vége nedves a benzintől, akkor az üzemanyag-beszívás rendben van. 2. Ha az üzemanyag-beszívás elégtelen, ellenőrizze, hogy nincs-e eldugulva a porlasztó vagy az üzemanyagszűrő beömlőnyílása. 3. Ha az üzemanyag-beszívás rendben van, és a motor mégsem indul be, próbálkozzon friss üzemanyaggal. MŰSZAKI ADATOK Szivattyú Motor Típus EPH1000 Súly 7,5 kg Fajtája önfelszívó CENTIRFUGÁLSZIVATTYÚ Átmérői (szívó nyomó) 1 x 1 Teljes nyomómagassága 45 m Max. szállítási mennyisége 130 liter/perc Max. szívómagassága 8 m Tengelytömítése mechanikai tömítés Fajtája négyütemű, egyhengeres Típusa EH035P Henger lökettérfogata 33,5 cm 3 Üzemanyag motorbenzin Üzemanyagtartály térfogata 0,65 liter Indítórendszer visszahúzórugós indító Termékfejlesztési okokból a specifikációk előzetes értesítés nélkül változhatnak. 9

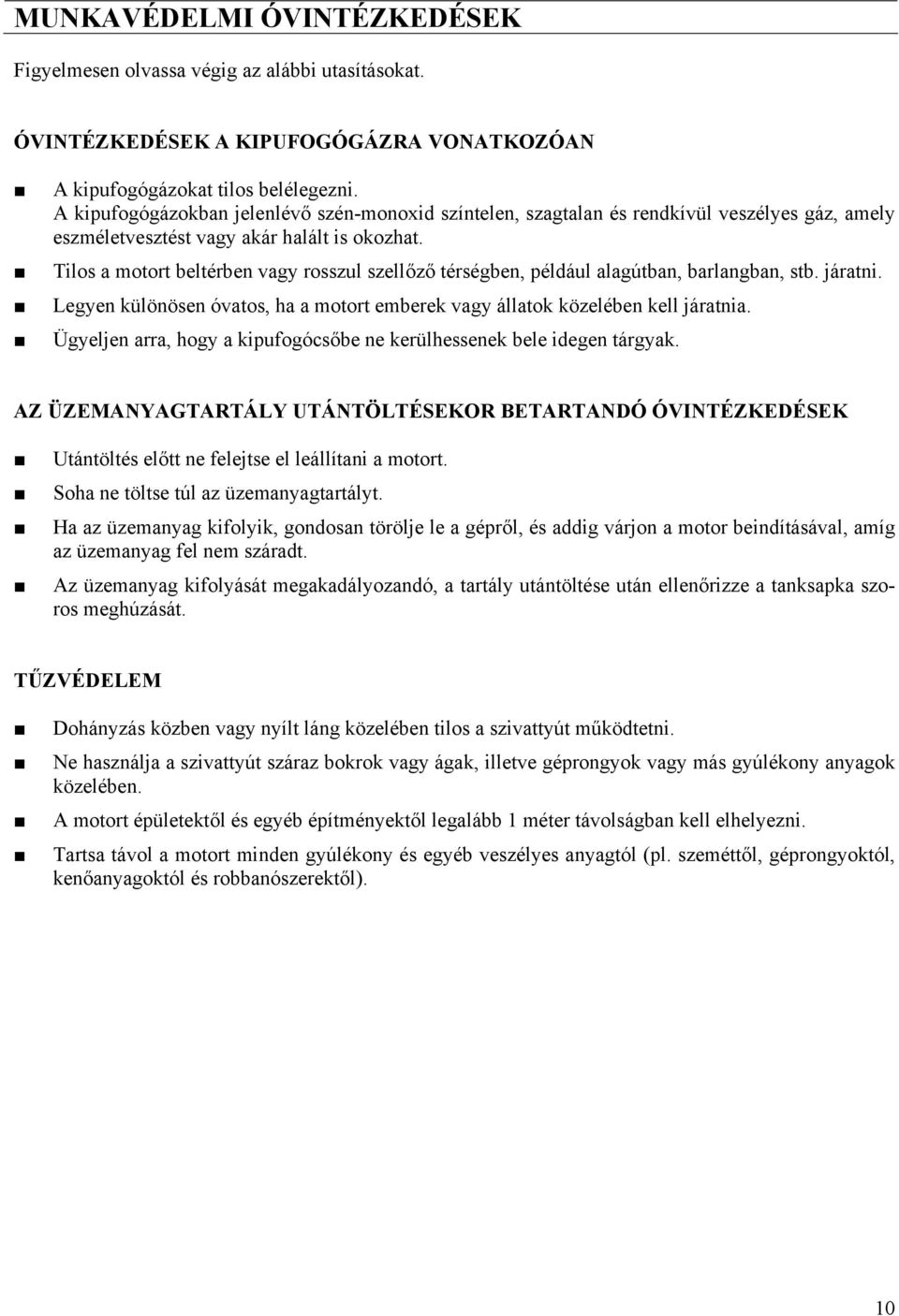

10 MUNKAVÉDELMI ÓVINTÉZKEDÉSEK Figyelmesen olvassa végig az alábbi utasításokat. ÓVINTÉZKEDÉSEK A KIPUFOGÓGÁZRA VONATKOZÓAN A kipufogógázokat tilos belélegezni. A kipufogógázokban jelenlévő szén-monoxid színtelen, szagtalan és rendkívül veszélyes gáz, amely eszméletvesztést vagy akár halált is okozhat. Tilos a motort beltérben vagy rosszul szellőző térségben, például alagútban, barlangban, stb. járatni. Legyen különösen óvatos, ha a motort emberek vagy állatok közelében kell járatnia. Ügyeljen arra, hogy a kipufogócsőbe ne kerülhessenek bele idegen tárgyak. AZ ÜZEMANYAGTARTÁLY UTÁNTÖLTÉSEKOR BETARTANDÓ ÓVINTÉZKEDÉSEK Utántöltés előtt ne felejtse el leállítani a motort. Soha ne töltse túl az üzemanyagtartályt. Ha az üzemanyag kifolyik, gondosan törölje le a gépről, és addig várjon a motor beindításával, amíg az üzemanyag fel nem száradt. Az üzemanyag kifolyását megakadályozandó, a tartály utántöltése után ellenőrizze a tanksapka szoros meghúzását. TŰZVÉDELEM Dohányzás közben vagy nyílt láng közelében tilos a szivattyút működtetni. Ne használja a szivattyút száraz bokrok vagy ágak, illetve géprongyok vagy más gyúlékony anyagok közelében. A motort épületektől és egyéb építményektől legalább 1 méter távolságban kell elhelyezni. Tartsa távol a motort minden gyúlékony és egyéb veszélyes anyagtól (pl. szeméttől, géprongyoktól, kenőanyagoktól és robbanószerektől). 10

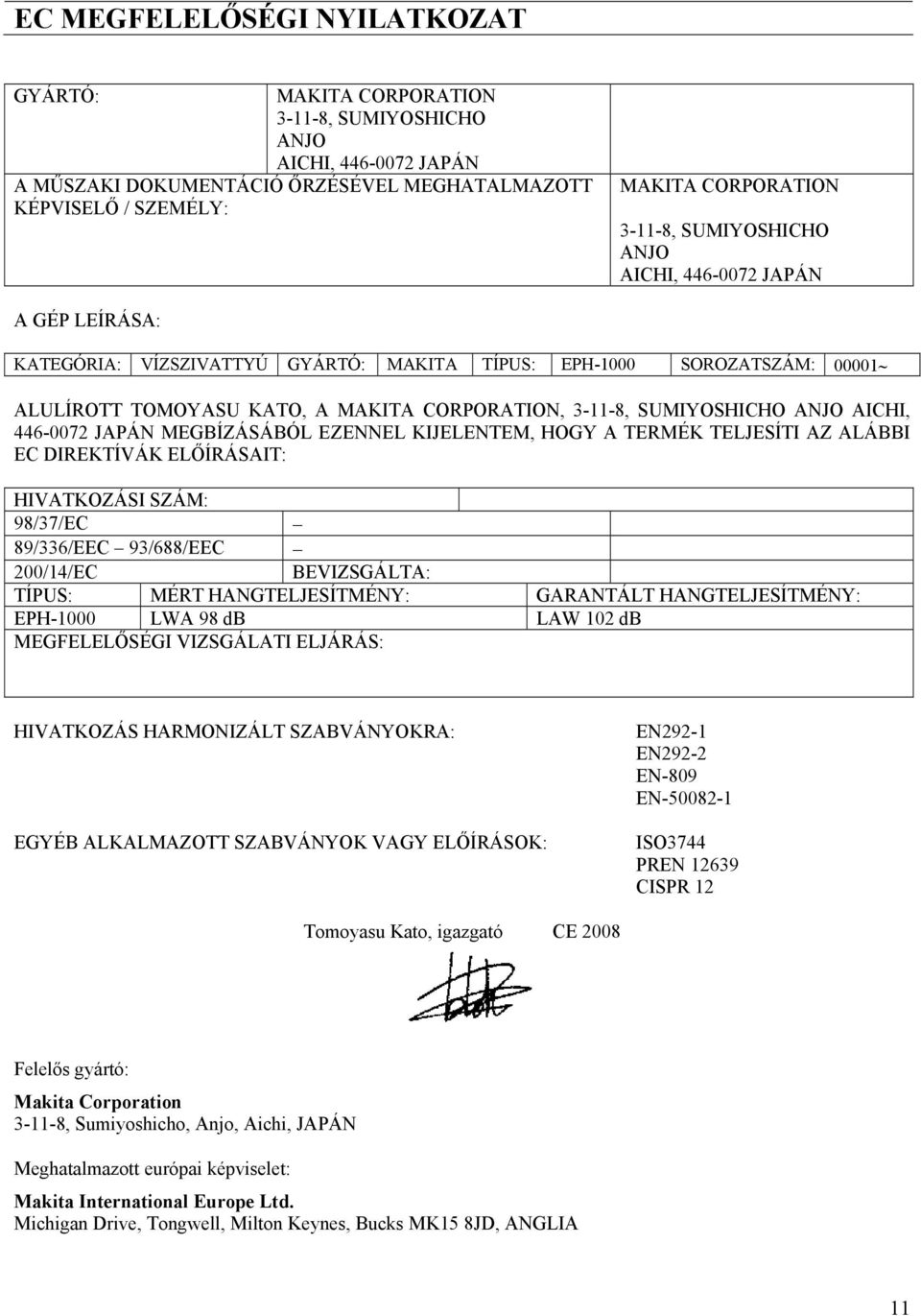

11 EC MEGFELELŐSÉGI NYILATKOZAT GYÁRTÓ: MAKITA CORPORATION , SUMIYOSHICHO ANJO AICHI, JAPÁN A MŰSZAKI DOKUMENTÁCIÓ ŐRZÉSÉVEL MEGHATALMAZOTT KÉPVISELŐ / SZEMÉLY: MAKITA CORPORATION , SUMIYOSHICHO ANJO AICHI, JAPÁN A GÉP LEÍRÁSA: KATEGÓRIA: VÍZSZIVATTYÚ GYÁRTÓ: MAKITA TÍPUS: EPH-1000 SOROZATSZÁM: ALULÍROTT TOMOYASU KATO, A MAKITA CORPORATION, , SUMIYOSHICHO ANJO AICHI, JAPÁN MEGBÍZÁSÁBÓL EZENNEL KIJELENTEM, HOGY A TERMÉK TELJESÍTI AZ ALÁBBI EC DIREKTÍVÁK ELŐÍRÁSAIT: HIVATKOZÁSI SZÁM: 98/37/EC 89/336/EEC 93/688/EEC 200/14/EC BEVIZSGÁLTA: TÍPUS: MÉRT HANGTELJESÍTMÉNY: GARANTÁLT HANGTELJESÍTMÉNY: EPH-1000 LWA 98 db LAW 102 db MEGFELELŐSÉGI VIZSGÁLATI ELJÁRÁS: HIVATKOZÁS HARMONIZÁLT SZABVÁNYOKRA: EGYÉB ALKALMAZOTT SZABVÁNYOK VAGY ELŐÍRÁSOK: EN292-1 EN292-2 EN-809 EN ISO3744 PREN CISPR 12 Tomoyasu Kato, igazgató CE 2008 Felelős gyártó: Makita Corporation , Sumiyoshicho, Anjo, Aichi, JAPÁN Meghatalmazott európai képviselet: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, ANGLIA 11
