"FS20 PIRA" rádiós átvitelű PIR-mozgásjelző Rend sz.:

Átírás

1 Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30. Tel: "FS20 PIRA" rádiós átvitelű PIR-mozgásjelző Rend sz.: Bevezetés A termék megfelel az érvényes európai irányelveknek. 2. Rendeltetés Az "FS20 PIRA" kétcsatornás PIR mozgásjelző az FS20 rádiós vezérlő rendszer egyik alkotórésze. Az FS20 rendszer max. 2 rádióvevőjének a vezérlésére alkalmas, külön-külön beállítható kritériumok szerint. A PIR mozgásjelző érzékeli az infravörös sugárzást (meleget), amit mozgó emberek és melegvérű állatok bocsátanak ki (utóbbiaknál egy bizonyos legkisebb méret szükséges, hogy a mozgásjelzőt beindítsa). Az áramellátást elemek biztosítják. A termék bel- és kültéren is alkalmazható (IP65). Az előzőektől eltérő alkalmazás a termék károsodásához, valamint egyéb veszélyekhez vezethet (pl. rövidzár, gyulladás, áramütés stb.) Működtetés csak teljesen zárt házzal megengedett. 3. A szállítás tartalma "FS20 PIRA" PIR-mozgásjelző készülék Használati útmutató 4. A szimbólumok magyarázata: Háromszögbe foglalt villám jel: veszély az egészségre (pl. áramütés fordulhat elő). Háromszögbe foglalt felkiáltójel: az útmutató olyan rendelkezésére utal, amelynek betartása különösen fontos. A "kéz" szimbólum különleges tippekre és ajánlásokra hívja fel a figyelmet. 5. Biztonsági tudnivalók Olyan termék- vagy személyi károkért, amelyek az útmutatóban foglaltak figyelmen kívül hagyásából, szakszerűtlen kezelésből, vagy a biztonsági előírások be nem tartásából származnak, a gyártó és forgalmazó nem vállal felelősséget, ezekre a garancia nem érvényes. a) Általános tudnivalók Ha nincsenek biztos ismeretei a szerelésben, ne végezze ezt sajátkezűleg, hanem forduljon szakemberhez. Biztonsági és engedélyezési okokból (CE) a termék önkényes módosítása, átalakítása tilos. A termék bel- és kültéri felszerelésre (IP65) alkalmas. Gyerekek kezébe nem való. A csomagolóanyagot ne hagyja szerteszét heverni. Vigyázzon arra, hogy a terméket ne érje lökés, ütés, és ne ejtse le még kis magasságból sem. b) Elemek és akkuk Az elemek/akkuk nem valók gyerekek kezébe. Az elemek betételénél ügyeljen a helyes polaritásra. Ne hagyja az elemeket szanaszét heverni, gyerekek vagy háziállatok lenyelhetik azokat. Az elemek/akkuk ne legyenek rövidre zárva, szétszedve vagy tűzbe dobva. Robbanásveszély!! Hagyományos elemeket nem szabad feltölteni. Ha hosszabb ideig nem használja a készüléket, vegye ki az elemeket/akkukat. A mozgásjelzőt akkukkal is lehet működtetni. Az akku azonban a kisebb feszültség és kapacitás miatt (akku=1,2v, elem=1,5v) rövidebb üzemidőt biztosít, valamint a hatótáv is csökken. Mindezek alapján az üzemelés biztonsága érdekében minőségi alkáli elemek alkalmazása ajánlott (LR1 típus). 6. Jellemzők és funkciók Észleli a hőt sugárzó mozgó objektumokat (pl. eltérő hőmérsékletű háttér előtt mozgó ember vagy állat), és ezt riasztással jelzi. Hatótáv: 6 m Érzékelési szög kb. 90 o Falra és mennyezetre szerelhető Elemmel működik, így mobilan, rugalmasan alkalmazható Vízálló (IP65; itt az első, "6" szám a teljes védelmet jelenti feszültség alatt lévő vagy belső részek megérintése ellen, és por bejutásával szemben, a második, "5" szám védelmet jelent víz ellen, tehát olyan vízsugár, amely minden irányból a termékre van irányítva, nem tesz benne kárt). Besorolható az FS20 rádiós vezérlő rendszer kódolási és címzési rendszerébe, ezzel az egyértelmű elhatárolódás szomszédos rendszerektől éppúgy lehetséges, mint pl. több meghatározott vevő megszólítása. Két kapcsoló-csatorna külön-külön beállítható jellemzőkkel: - Mindegyik csatorna külön aktiválható - Megszólalás csak sötétben, vagy világosságban is - Szabadon beállítható megszólalási fényerő-érték - Bekapcsolási időtartam 0,25 s és 4,25 óra között állítható - A vevő kapcsolási reakciója választható (adás-parancs) - Beállítható időköz a mozgásjelző egymás után következő jelzéseinél - Filter (várakozási) idő a beépített fény-szenzor számára beállítható - A vevő timer- (időzítő-,1 s 4,5 óra) valamint a dimmer (fényszbályzó) Slow-on-/Slow-off funkciói programozhatók. - Lehetőség van a vevő kézi kapcsolására kezelőgombokkal a mozgásjelzőn. 7. Alapbeállítás Az "FS20 PIRA" gyárilag azonnal üzemkész, és a következő beállításokkal van konfigurálva: 1. sz. csatorna aktiválva (EIN) Megszólalás világosságban is (alkonykapcsolási funkció nem aktív) Bekapcsolási időtartam a vevőnél a mozgásjelzőtől kapott parancs után: 1 perc; ezután a terhelés ki lesz kapcsolva (adásparancs). Ha ez alatt a perc alatt további mozgásokat észlel a készülék, akkor max. 24 másodpercenként új kapcsolási parancs lesz elküldve, amely az 1 perces bekapcsolást újból indítja (adásidőköz). 2. sz. csatorna inaktív (AUS) A következőkben leírt fogalmak a beállítási kritériumok minden csatornához, amelyek egyedi programozása a következőkben egyenként ismertetésre kerül. A gyári alapbeállítások áttekintése: Beállítási opció Előprogramozott érték 1. sz. csatorna cím sz. csatorna cím sz. csatorna adásparancsa 34 (egy a bekapcsolási időtartamra) 2. sz. csatorna adásparancsa 44 (csatorna deaktiválva) 1. és 2. csatorna bekapcsolási (1 perc) időtartama 1. és 2. csatorna adás-időköze 2 (24 másodperc) 1. csatorna fényerő érték 2 (mindig aktív) 2. csatorna fényerő érték 3 (csak sötétben aktív) 1. és 2. csatorna filter idő 2 (4 perc) Házi kód véletlen szám 8. Szerelés a) Általános tudnivalók a szereléshez A készülék érzékelő lencséje 17 szegmensből áll; az általában szokásos 2 m-es magasságban egy kb. 3,75x3,75 m-es területet fed le. Az érzékelő lencse távolsága a megfigyelt területtől nem lehet több 6 m-nél. Válasszon egy megfelelő szerelési helyet. A jelző alapvetően tetszőlegesen helyezhető el. Előnyös, ha függve, vagy a megfigyelendő területhez képest merőlegesen van elhelyezve. A háziállatok által esetleg beindított riasztás elkerülésére az állatokat ajánlatos távol tartani a védett területtől. Ha ez nem lehetséges, a készüléket magasabbra kell szerelni. Az 1

2 alákúszás-védőt adott esetben takarja le. Vegye tekintetbe, hogy a háziállatok fel is ugorhatnak magasabb tárgyakra. Helyezze el ennek megfelelően az érzékelőt. A téves riasztás veszélyének csökkentésére a mozgásjelzőt nem szabad közvetlen napsugárzásnak, autók fényszórójának stb. kitenni, vagy egy hőforrás (pl. fűtőtest) közelébe szerelni. Az érzékelési tartomány a falra vagy a padlóra irányuljon, de ne irányuljon közvetlenül ablakra, fűtésre vagy más melegforrásokra. Az érzékelési teljesítmény attól függ, hogy mennyi a mozgó tárgy és az adott háttér hőmérsékletének különbsége. Üvegen keresztül az érzékelés nem lehetséges (az infra szenzor ekkor csak az üveg hőmérsékletét érzékeli). Ne szerelje a készüléket közvetlenül nagy fém felületekre vagy azok közelébe (fűtés, alumíniummal borított falak stb.), mert ezzel a rádiós hatótáv jelentősen csökken. b) A készülék szerelése, elhelyezése A mozgásjelző tetszés szerint állítható fel, és irányoztható a megfigyelendő területre. Más megoldás is lehetséges: a készülék a házon lévő két szerelő nyíláson keresztül (a lyukak a ház aljának szemben lévő sarkain vannak) rögzíthető. Mivel ez a tömített belső részen kívül van, itt nem tud nedvesség bejutni magába a mozgásjelzőbe. Az eljárás a következő: Csavarozza ki a két csavart a fedélen és vegye ki a fedelet az elektronikai résszel együtt óvatosan a házból. Helyezze el a házat a megfelelő helyen a falon vagy a mennyezeten. A csavar-lyukakon keresztül jelölje ki a megfelelő helyeket a fúráshoz. Győződjön meg, hogy a kijelölt mennyezet ill. falrész a készüléket képes tartani, és nem futnak benne áram-, gáz- vagy vízvezetékek. Az alaptól függően lyukakat kell fúrni és megfelelő tipliket betenni. Rögzítse a mozgásjelzőt a megfelelő csavarokkal. A készüléknek az elemek betétele után kb. 15 másodpercre van szüksége az üzemkész állapot eléréséhez. Ez alatt nem érzékeli a mozgásokat. A ház zárása előtt egy programozást kell végrehajtani, ld. a következő fejezetet. 9. Üzembe helyezés a) Gyors üzembe helyezés a gyári beállítással A mozgásjelző a 7. fejezetben ismertetett beállításokkal azonnal üzemkész. Az elemek betétele után egy véletlenszerűen beállított házi kód és a 11-es címcsoport (több vevő vezérlése egy adóval) kódolja az adó-jeleket. A vevőhöz való rádiós kapcsolat üzembe helyezéséhez először a házi kódot és a címet kell a vevőnek elküldeni. Az aktuális vevőt tegye az útmutatója szerint cím-programozó módba. Nyomja most a "2" gombot a készülék billentyűzetén. Az állapotjelző LED a vevőn kialszik. Tesztelje a kapcsolási funkciót úgy, hogy röviden nyomja a "2" ill. "1" gombot a készüléken. Ekkor a vevőnek be és ki kell kapcsolódni. Ezzel a mozgásjelző a gyári beállítással üzemkész állapotban van. Ha tovább programozást szeretne végezni, tanulmányozza a jelen útmutató következő fejezetét. b) A készülék felszerelése Ha nem kíván további egyéni beállításokat végezni, tegye a készüléket vissza a házba. Ügyeljen arra, hogy csak egyféle irányban lehet betenni, mert a belső oldalak hossza különböző. 1. Lencse 2. A ház felső része 3. Tömítés 4. A ház alsó része c) Kezelő és kijelző szervek 1. IR-szenzor (ne érintse) 2. Státusz- (állapotjelző) LED 3. Kezelő gombok 4. Elemtartó Az ábra az FS20 PIRA készüléket fedél nélkül mutatja. d) Elem behelyezés A készülék 2 db LR1 (lady) elemmel működik. Minőségi alkáli elemek használatát javasoljuk. Csavarozza ki a két csavart a fedélen és vegye ki a fedelet az elektronikával együtt óvatosan a házból. Az elemtartó melletti kis fehér zacskó szárító anyagot tartalmaz, ami védi a házban lévő elektronikát a kondenzvíztől. Hagyja a zacskót a helyén. Soha ne nyissa ki a zacskót, mert a benne lévő anyag káros az egészségre, fogyasztásra nem alkalmas! Tegye be az elemeket a pólusoknak megfelelően (a rekeszben a pólus jelölve van), az ábra szerint. Ha a fedelet a lencsével az elektronikán hagyta, a megfelelő helyzetet egyszerűen megállapíthatja, mivel a rögzítő lyukaknak a ház belső menettel ellátott lyukaihoz illeszkedni kell. Ügyeljen arra, hogy a tömítés megfelelően illeszkedjék a fedél hornyába, és csavarozza fel a két csavarral a fedelet a házra. Amennyiben az elektronikát véletlenül leválasztotta a fedélről és lencséről, tegye a következőket: Ne fogja meg a PIR-szenzort, mert a kéz izzadsága stb. csökkentheti a szenzor érzékenységét. Az elektronika részt helyezze úgy a lencsébe, hogy a lencse- "peckek" pontosan a szenzortartó megfelelő nyílásaiba kerüljenek. A vázlaton látható, hogy a lencse két keskenyebb és egy széles pecekkel rendelkezik - nagyságukról felismerhető, hogy az elektronikát hogyan kell behelyezni. A. Lencse 1. Széles pecek B. IR-szenzor 2. Keskeny pecek C. Alkonyszenzor 3. Keskeny pecek c) Járás-teszt A mozgásjelző érzékelési tartományát változtathatja, és hozzáillesztheti az egyéni igényekhez, a következőképpen: Közelítsen a mozgásjelzőhöz, úgy, hogy az érzékelési tartományon oda és vissza áthalad. A jelző, ha észlelte Önt, aktiválja az állapotjelző LED-et és a vevőegységet. 2

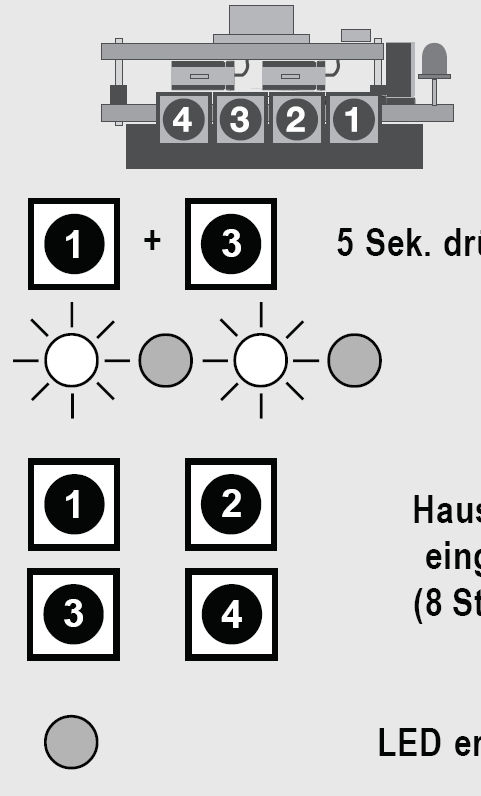

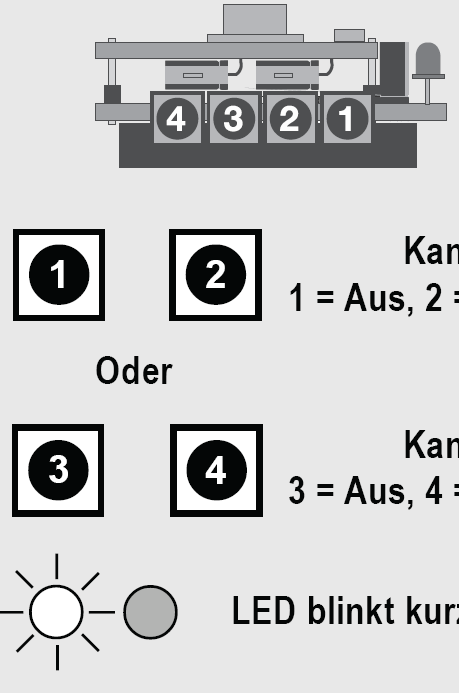

3 A mozgásjelző működését és érzékelési tartományát a LED-del csak úgy lehet ellenőrizni, ha legalább egy csatorna aktív. Tehát az aktív csatornát világos környezetben nem "sötétben aktív" állapotra kell beállítani. Ezen kívül még figyelembe kell venni a programozott adási időközt (gyári beállítás: 24s) az adott csatornán, ami megakadályozza a többszöri riasztás-kiváltást rövid időközökben. d) A gombok funkciói Funkció rövid 1.csat. kikapcsolás rövid 1. csat. programozott parancs küldése rövid 2. csat. kikapcsolás rövid 2. csat. programozott parancs küldése 1 s 1 s 1. csat. TIMESET 1 s 1 s 2. csat. TIMESET 5 s 1. csat. fényerő érték 5 s 2. csat. fényerő érték 5 s 1. csat. bekapcs. időtart. 5 s 2. csat. bekapcs. időtart. 5 s 5 s 1. csat. címzés 5 s 5 s 2. csat. címzés 5 s 5 s 1. csat. adás-időköz 5 s 5 s 2. csat. adás-időköz 5 s 5 s 5 s 1. csat. adás-parancsot (de)aktiválni 5 s 5 s 5 s 2. csat. adás-parancsot (de)aktiválni 5 s 5 s 5 s 1. csat. filter-idő 5 s 5 s 5 s 2. csat. filter-idő 5 s 5 s Házi kód beállítás 5 s 5 s Gyári beállítások visszaállítása (RESET) 10. Az FS20 címzési rendszer Az FS20 rendszer egy "házi kódon" alapul, amely lehetővé teszi, hogy több azonos rendszer működjön egymás mellett. Egy házi kódon belül 256 különböző cím állítható be. A címek 4 címtípusba oszthatók be: 225 egyedi cím, 15 funkciócsoport cím, 15 helyi master cím és egy globális master cím. Minden vevőhöz, a négy különböző címtípus mindegyikéből egy rendelhető hozzá. Ezzel minden vevő 4 különböző címre reagálhat, de a cím típusok közül mindig csak egyre. Amennyiben a vevőnek több adóra kell reagálnia, úgy az adót ugyanarra a címre programozhatjuk, vagy különbözően beállított adó cím típusoknál a vevőt egymás után ezekre a különböző címekre programozhatjuk. Az egyes cím-típusok a következő funkciókra vannak szánva (a felsorolás globálisan az egész FS20 rendszerre érvényes, és nemcsak egyes elemekre vonatkozik). Egyes címek Minden vevő egy egyedi címre legyen beállítva, hogy elkülönítetten lehessen vezérelni. Funkció-csoport címek A funkció-csoport cím hozzárendelésével több vevő funkcionális egységnek van tekintve. Amennyiben például egy házban lévő valamennyi lámpa egy funkció-csoportnak számít, az egész ház egy gombnyomásra világítható ki vagy sötétíthető el. Helyi Master- (vezér-) címek Egy helyiségben több vevő számít egy egységnek, és a helyi Master-címzés vezérli. Ha egy helyiségen belül valamennyi vevő azonos helyi Master-címhez van rendelve, a helyiség elhagyásakor egy gombnyomással a helyiségben lévő valamennyi fogyasztó kikapcsolható. Általános Master- (vezér-) cím Az általános Master-címet több vevőhöz rendelik hozzá, és vezérlésük ezen keresztül történik. A ház elhagyásakor például egyetlen gombnyomással akár valamennyi fogyasztó kikapcsolható. Ezzel a címzési rendszerrel sokféle lehetőség nyílik meg. Realizálható pl. belépési jogosultság, azaz. pl. három kapu különböző egyedi címekhez és egy közös funkció-csoporthoz ("kapuk") lesz hozzárendelve. Több személy csak egy-egy kézi adót kaphat megfelelő egyedi címmel egy kapuhoz, viszont egy kézi adó beprogramozott funkciócsoport címekkel minden kaput nyithat, vagy egy FS20-timerrel este egyszerre automatikusan bezárhatja azokat. A különböző címtípusok és címek beállítása csak az adón végezhető el, és a cím hozzárendeléssel adódik át a vevőre. 11. Az "FS20 PIRA" besorolása a címzési rendszerbe A fali adó és kapcsoló csatornái kódolásához a házi kód, egy címcsoport és egy alcím alkalmazható. Speciális címcsoporthozzárendelésekkel a mozgásjelző helyi vagy globális Master-ként is programozható. A 8-jegyű házi kód, a 2 jegyű címcsoport és a 2 jegyű alcím beadása az 1 4 gombokkal történik. (ld. a 9.d. pontot. Az állapotjelző és programozó LED felvillanása elől a ház fedélen keresztül látható. Ezzel a címzéssel a mozgásjelző használatához 225 egyes cím, 15 funkciócsoport, 15 helyi Master-cím és 1 globális Master-cím áll rendelkezésre minden házi kódban. a) Házi kód beállítása Az elemek betétele után az adó egy véletlen házi kódot választ. Ezt a kódot szükség szerint a következőképpen lehet megváltoztatni: Tartsa az adó "1" és "3" gombját 5 másodpercig nyomva, amíg a státusz-led nem villog másodperc-ritmusban. Adja be az "1", "2", "3" és "4" gombokkal a rendszer nyolcjegyű házi kódját. Ennek egy adott rendszer minden távirányított adója számára azonosnak kell lennie (biztonság kedvéért jegyezze fel, és őrizze meg jól). Példa: A nyolcadik számjegy beadása után automatikusan kilép a programozó módból. A státusz-led kialszik. A beállított házi kód az FS20 PIRA mindkét csatornájára egyidejűleg érvényes! b) Címek beállítása Egy csatorna címe a 2 jegyű címcsoportból, és a 2 jegyű alcímből áll. A gyártó által minden csatornára a "11" címcsoport van beállítva. Ha több adót párhuzamosan működtetnek és ezzel különböző vevőket vezérelnek, az adóknál különböző címeket kell beállítani. 1. Egyes cím beállítása Címcsoport és alcím beállításához tartsa nyomva az adott gomb-pár mindkét gombját egyidejűleg legalább 5 másodpercig, míg a státusz-led lassan nem kezd villogni (másodperc-ritmusban): az 1. csatornához (CH1) az "1" és "2" gombokat, a 2. csatornához (CH2) a "3" és "4" gombokat. Adjon be az 1, 2, 3 ill. 4 gombokkal egy 2 jegyű címcsoportot, és egy 2 jegyű alcímet. Példa: 1431 (14-es címcsoport, 31-es alcím). A negyedik számjegy beadása után automatikusan kilép a programozó üzemmódból. A státusz-led kialszik. A gyártó részéről a gombpárokhoz a következő címpárosítások vannak hozzárendelve: 1. gombpár (1 + 2 gomb): cím 2. gombpár (3 + 4 gomb): cím 3

4 Figyelem: Mind a 44-es címcsoport, mind a 44-es alcím különleges jelentőséggel bír (ld. a következő pontot). 2. Funkciócsoportok és Master-címek hozzárendelése Funkciócsoportok (44xx) Ha címcsoportként 44-et adnak be, az alcím (hacsak nem szintén 44, ld. a következőket) is funkciócsoportként lesz meghatározva. Így 15 különböző funkciócsoport határozható meg 4411 és 4443 között. Lehetséges számok: 4411, 4412, 4413, 4414, 4421, 4422, 4423, 4424, 4431, 4432, 4433, 4434, 4441, 4442, 4443 Helyi Master (xx44) Ha csak az alcím lesz 44-re beállítva, ez a csatorna a beállított címcsoporton belül egy helyi Master funkciójával rendelkezik. Minden vevő, amely ezzel a helyi Master címmel van programozva, egyidejűleg lesz vezérelve. Lehetséges számok: 1144, 1244, 1344, 1444, 2144, 2244, 2344, 2444, 3144, 3244, 3344, 3444, 4144, 4244, 4344 Globális Master (4444) Ha egy csatorna címcsoportját és alcímét 44-re állítják be, ez a csatorna a globális Master funkciójával rendelkezik. Minden vevő, amely ezzel a globális Master címmel van programozva, egyidejűleg lesz vezérelve. Globális Master csak 4444 lehet. Nagyobb rendszer kiépítésénél ajánlott a címek megfelelő rendszerezéssel való kiválasztása, hogy megmaradjon az áttekintés a már kiadott címek fölött, és a programozott vevők egyszerűen és észszerűen legyenek csoportosítva, a csoportos vezérlés érdekében. Példát az alábbiakban találhat: A 15 funkciócsoportból egynek a kiválasztására címcsoportként 44 és alcímként 11 és 43 közötti érték választandó (11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43). A példában a mennyezeti lámpák funkciócsoport-címe: Egyedi beállítások A gyártó részéről történt beállításokon kívül (ld. a 7. fejezetet) különböző egyéni beállítások is végezhetők. A mozgásjelző az FS20 rendszer két különböző csatornáját tudja vezérelni. Ezeknek a beállításait (a házi kódon kívül, ld. a 11.a. pontot) külön-külön lehet végezni. A következőkben a 2. csatornához érvényes gombok zárójelbe vannak téve. a) Kézi kapcsolás A mozgásjelző gombjai a vevő kézi kapcsolására is használhatók. Nyomja a bekapcsoláshoz a "2" gombot (2. csatorna: "4" gombot), a kikapcsoláshoz az "1" gombot (2. csatorna: "3" gombot). A státusz-led minden gombnyomásnál röviden felvillan. [További hasonló ábrákat ld. az eredeti útmutatóban.] Figyelem: "Bekapcsolás" ill. "kikapcsolás" a gombok nyomásakor a mindenkori programozott parancsot jelenti (ld. "gyártó általi beállítás", és "Küldött parancs megadása"). b) Parancs küldése, csatorna aktiválása/deaktiválása Az adás-parancs az a rádiós átvitelű parancs, amelyet a mozgásjelző a kiváltó esemény hatására az FS20 vevőkhöz elküld. Ezzel a vevőkön különböző reakciókat vált ki. Nyomja az 1, 3 és 4 gombokat (a 2. csatornán: 1, 2 és 3-at) egyszerre kb. 5 másodpercig, míg a státusz-led villogni nem kezd. Adja be a parancsot 2 számjeggyel a következő táblázat szerint. Gyártó beállítás: 34 A parancs beadása után kialszik a státusz-led. ábra: ld. eredeti Vegye figyelembe: Egy parancs beadása (44 kivételével) egyidejűleg aktiválja a megfelelő, 1. vagy 2. csatornát. A "44" paranccsal az adott csatornát deaktiválja. Ha csak egy csatorna szükséges, a második maradjon kikapcsolva, elemtakarékosság céljából és hogy más rendszerek rádióadását a hatótávon belül ne zavarja szükségtelenül. Ahhoz, hogy a címek a házban egyenletesen legyenek elosztva, minden helyiséghez saját címcsoport lett hozzárendelve: "A" helyiség: 11, "B" helyiség: 12, "C" helyiség: 13, "D" helyiség: 14. A napellenző a "B" helyiséghez van beosztva. A következő 15 címcsoport lehetséges: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 A vevőket saját címmel kell ellátni, hogy egyedileg lehessen őket vezérelni. Ehhez a már kiválasztott címcsoporton felül egy alcím is szükséges. A következő 15 alcím lehetséges címcsoportonként: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 A példában a napellenző a 1211 egyes címre van programozva, amely a 12 címcsoportból és a 11 alcímből van összeállítva. A vevők az "A" helyiségben egy helyi Master-címre vannak programozva. A helyi Master-címnél alcímnek mindig a 44 van beállítva, míg a címcsoporton keresztül a 15 helyi Master-cím egyike (11, 12, 13, 14, 21, 22, 23, 24, 31,32, 33, 34, 41, 42, 43) választható. A ház összes lámpája vezérelhető a 4444 globális Master-címmel. A napellenzőt szándékosan nem programozták erre a címre, ezért csak az egyedi címmel (1211) vezérelhető. A mennyezeti lámpák minden helyiségben egy funkciócsoportba vannak beosztva és így közösen is vezérelhetők. Beadandó Adás-parancs számpár 11 Be (a régi fényerőre) 12 Ki 13 Be (12,5% fényerőre) 14 Be (25,0% fényerőre) 21 Be (37,5% fényerőre) 22 Be (50,0% fényerőre) 23 Be (62,5% fényerőre) 24 Be (75,0% fényerőre) 31 Be (87,5% fényerőre) 32 Be (100% fényerőre) 33 Ki a bekapcsolási időtartamra 34 Be (régi fényerőre) a bekapcsolási időtartamra, majd KI 41 Be (100% fényerőre) a bekapcsolási időtartamra, majd a régi állapot 42 Be (régi fényerőre) a bekapcsolási időtartamra, majd régi állapot (A parancsot nem minden vevő támogatja) 43 Be (100% fényerőre) a bekapcsolási időtartamra, majd régi állapot (A parancsot nem minden vevő támogatja) 44 A csatorna deaktiválva van 4

5 Információk egy vevő betanításához a 2. csatornán: Annak megakadályozására, hogy egy vevőt, ami már a címfogadási módban van, véletlenül az első csatorna címkódjával programozzanak, mikor időközben ez az első csatorna a mozgásjelző előtti mozgás hatására adási parancsot ad, a következőképpen kell eljárni: Végezze el a kívánt beállításokat, mint pl. cím, adásparancs és bekapcsolási időtartam a 2. csatornára. Vegye ki az elemeket a mozgásjelzőből. Tegye a vevőt, amelyiket a második csatornához kívánja hozzárendelni, a saját útmutatója szerint a cím-programozási módba. Tegye vissza az elemeket a mozgásjelzőbe, és nyomja 15 másodpercen belül a "4" gombot. A cím a 2. csatorna számára, valamint a házi kód ekkor át lesz adva a vevőre. Az elemek betétele utáni első 15 másodpercben az FS20 PIRA mozgásjelző még nem reagál a mozgásokra, úgy, hogy egy cím véletlen átvitele az 1. csatornáról ki van zárva. Vegye azt is figyelembe, hogy a gyártó részéről a 2. csatornára a "csak sötétben aktív" opció van beállítva. Ha a 2. csatornán világos környezetben is kívánnak kapcsolást, a "csatorna mindig aktív" opciót (12.e. fejezet) kell aktiválni. c) A bekapcsolási időtartam megadása A vezérelt FS20 vevőegységre küldött bekapcsolási időtartam 0,25 másodperctől 4,25 óráig (ill. végtelenre) állítható be. Ez a adásparancsokhoz szükséges. ábra: ld. eredeti Nyomja a "2" gombot (2. csatornán: "4" gombot) kb. 5 másodpercig, míg a státusz-led nem villog. Adja meg a kívánt bekapcsolási időtartamot az 1-4 gombokkal, 4 számjeggyel az alábbi táblázat szerint. A negyedik számjegy beadása után kialszik a státusz-led. Az első két számjegy a számértéket, a következő két számjegy a szorzót a megfelelő idő-mértékegységgel jelenti. Példa (gyári beállítás): 1 perc: beadás 4421 = 15x4 s = 60 s. Beadandó számpár Számérték Szorzó számjegy számjegy 11 Végtelen 0,25 s ,5 s s s s s s s s = 1,07 perc s = 2,13 p s = 4,27 p s = 8,53 p s = 17,07 p s = 17,07 p s = 17,07 p s = 17,07 p. d) Adási időközök megadása Az adás-időköz az az idő, amelynek az utolsó kiváltás óta el kell telnie, mielőbb a mozgásjelző a következő mozgás-érzékelésnél ismét adás-parancsot adhat. Adási időközként a következőket lehet választani: 8, 24, 56, vagy 120 másodperc. A gyári beállítás 24 másodperc. Nyomja az "1" és "4" gombokat (ill. a 2. csatornán a "3" és "2" gombokat) kb. 5 másodpercig, míg a státusz-led nem villog. Adja be a kívánt időt a négy gomb egyikének nyomásával az alábbi táblázat szerint. Az idő beadása után kialszik a státusz-led. A megnyomott gomb A kiválasztott adási időköz 1 8 s 2 24 s 3 56 s s Vegye figyelembe a következőket: Minél rövidebbre van beállítva az adási időköz, annál rövidebb az elem élettartama. Az adási időköznek mindig rövidebbnek kell lenni, mint a bekapcsolási időtartam (ld. a 12.c. pontot), hogy ne legyen holt idő, amikor egy távoli fogyasztó nem kapcsolható be. Az adási időköz gyári beállítása 24 másodperc. 8 másodperces időközt nem szabad olyan környezetben beállítani, ahol óránként 180-nál több kiváltó mozgás van, mert különben a rádiócsatornán maximálisan megengedett óránkénti adásidőt ( Duty Cycle ) átlépik. e) Fényerő beállítása A fényerő-érték, amelynél a világosság és sötétség közötti kapcsolási határnak lennie kell, széles tartományban állítható be. A programozást olyan környezeti világításnál kell végezni, amelynél később a kapcsolást kívánja, mert az aktuális világítás határértékként tárolásra kerül. 1. Határérték beállítása a két csatorna egyikénél Nyomja az "1" gombot (a 2. csatornához a "3" gombot) kb 5 másodpercig, amíg a státusz-led nem villan fel (az egész 1 perces várakozási idő alatt világít). Ekkor a készüléket le kell zárni és a felhasználási helyre tenni. Egy perc elteltével (ez az idő áll Önnek rendelkezésre a mozgásjelző lezárására, a világítás kikapcsolására, a készülék elhelyezésére stb.) az aktuális fényerő mérése és határértékként való tárolása következik. A státusz-led kialszik. 2. Mindkét csatornára azonos határérték tárolása Nyomja az "1" gombot kb. 5 másodpercig, míg a státusz-led nem villan fel (az egész 1 perces várakozási idő alatt világít). Nyomja egy percen belül a "3" gombot kb. 5 másodpercig. Az egyperces várakozási idő újból kezdődik. Most van egy perc ideje a készülék lezárására és a felhasználási helyen való elhelyezésére. A "3" gomb nyomása után egy perccel következik az aktuális fényerő mérése és határértékként való tárolása mindkét csatornára. A státusz-led kialszik. "Csak sötétben aktív" opciók Az 1 perces várakozási időn belül az alábbi táblázat szerint további beállítások is végezhetők. A számjegynek a megfelelő gombbal való beadása után kialszik a státusz-led, és újabb fényerő érték nem kerül rögzítésre. Számjegy Beállítás 1 1. csatorna csak sötétben aktív 2 1. csatorna mindig aktív 3 2. csatorna csak sötétben aktív 4 2. csatorna mindig aktív Ha a 44 (csatorna deaktiválva) van küldött parancsnak megadva, akkor a csatorna a fényerő beállítástól függetlenül deaktivált. f) Filter-idő megadása A filter-idő meghatározza, mennyi ideig kell a környezeti világosságnak a beállított küszöbérték fölött lennie, amíg a "világos" állapot felismerésre kerül, és a "kapcsolás sötétben" beállításban már nem kerül sor kapcsolásra. Minél hosszabb ez az idő, annál tovább tart a beállított határérték fölötti elégséges világosság felismerése - az átkapcsolás "lomhább" lesz. Nyomja a "2", "3" és "4" gombokat (a 2. csatornán az "1", "2" és "4" gombokat) együtt kb. 5 másodpercig, míg a státusz-led nem kezd villogni. Adja be az időt a gombokkal az alábbi táblázat alapján. A gyári beállítás: 4 perc. A parancs beadása után kialszik a státusz-led. Megnyomott gomb Filter-idő 1 2 perc 2 4 perc 3 8 perc 4 16 perc 5

6 g) Visszaállítás a gyári beállításra Nyomja a "2" és "4" gombot egyszerre, amíg a státusz-led nem villog. Nyomjon meg egy tetszőleges gombot. Ezzel a gyári beállítás (ld. 7. fejezet) ismét helyreállt, a státusz-led kialszik. Figyelem! Ha a gyártó beállításai a gombok nyomása után nem állnak vissza, a következő percben ne nyomjon gombot. Egy perc után a készülék visszatér az előbbi beállításra, az adatok nem lesznek visszaállítva. A gyári beállítások átvételekor új házi kód is generálódik, úgy, hogy a vevőket újból kell betanítani, vagy a régi házi kódot újból beadni. h) A vevőegységek időzítőinek programozása Ha az FS20 PIRA által vezérelt fogyasztót más adókkal (kézi távirányítókkal) a belső timer felhasználásával kezelni kívánják, akkor a vevő belső timerét (időzítőt) a következőképpen kell programozni: A hozzárendelt gomb-párt röviden (1 5 másodperc) egyszerre nyomják. Ezzel lehet a timer idő mérését indítani ill. befejezni. Az időmérés alatt a vevő LED-je villog. A timer programozására a vevő használati útmutatója ad utasításokat. A adásparancsoknak a 12.c. fejezetben megadott bekapcsolási ideje előnyt élvez a vevő belső timerével szemben. A vevő belső timer-idejének a mozgásjelzővel való használatára a 11 és 32 közötti adásparancsokat kell választani. 13. Elemkimerülés jelzés, elemcsere Az elemek kimerülését a mozgásjelzőn a státusz-led mutatja, úgy, hogy minden észlelt mozgás után (legkisebb időköz 10 s) figyelmeztető jelet ad (3 háromszori villogás 1 másodperces időközökben). Az elemcserét a 8. fejezetben leírtak szerint végezze, vegye figyelembe az 5. fejezet b. pontot is. 14. Hatótáv Hatótávok és zavarok Az FS20 rádiós kapcsolási rendszer (és ezzel együtt a PIR mozgásjelző is) 868 MHz-es tartományban működik. Ezért olyan készülékek, amelyek azonos ill. szomszédos frekvencián adnak, a működés korlátozását és a hatótáv csökkenését idézhetik elő. A megadott max. 100 m hatótáv a szabad téri táv, azaz az adónak és a vevőnek "látnia" kell egymást. A valóságban azonban a kettő között falak, mennyezet, garázs, melléképületek vannak, miáltal a hatótáv jelentősen csökken. A hatótáv növelésére az FS20 rendszerben egy repeater áll rendelkezésre, amely átjátssza a fogadott FS20 rádiós parancsokat, miáltal nagyobb hatótáv érhető el. A ténylegesen elérhető hatótáv adó és vevő között normál üzemben erősen függ a szerelés helyétől és a környezettől. Általában pl. egy családi házban a rendszer minden eleme problémamentesen képes a rádiós vételre. Üvegen keresztül nem lehetséges az észlelés, mert az IR szenzor az üveg hőmérsékletét érzékeli. 16. Karbantartás, tisztítás A termék az esetleges elemcserétől eltekintve nem igényel karbantartást. Javítást szakemberrel vagy szervizzel végeztessen! A külső tisztítást puha, tiszta, száraz, nem szálazó ruhával végezze. Erősebb szennyeződések eltávolítására használjon enyhén megnedvesített ruhát. Ne használjon oldószer tartalmú, vagy agresszív tisztítószereket, mert ezek károsíthatják a műanyag házat. 17. Ártalmatlanítás, selejtezés Általános alapelv: elektromos és elektronikus termékeket használhatatlanná váláskor nem szabad a háztartási szemétbe dobni. Selejtezze le a termékeket az érvényes törvényi előírásoknak megfelelően. Ugyanez vonatkozik az elemekre és akkukra. 18. Műszaki adatok Működési alapelv Passzív IR-szenzor PIR érzékelési szög: Kb. 90 o (45 o minden irányban a középtengelytől) PIR szenzor hatótáv Max. 6 m Az FS20 csatornák száma: 2 Elemek 2 db LR1 (lady) Elemek élettartama: Kb. 1 év (napi 1000 adás esetén) Frekvencia: 868,35 MHz Rádiós átvitel hatótávja Max. 100 m (szabad téren, ld. 14. fejezetet) Védettség IP65 Méretek 53 x 50 x 35 mm 19. Konformitás A Conrad Electronic cég (Klaus-Conrad Str. 1. D Hirschau) kijelenti, hogy a jelen termék az 1999/5/EK irányelveknek és más érvényes előírásoknak megfelel. A vonatkozó nyilatkozat a weblapon olvasható. A hatótáv csökkenésének egyéb okai: Nagyfrekvenciás zavarok Építmények és növényzet Vezető fémtárgyak, amelyek a készülékek közelében vagy a rádiós jelátvitel útjában vannak, pl. fűtőtest, bevonattal ellátott szigetelő ablaküvegek, vasbeton mennyezetek stb. Szélessávú zavarok lakókörnyezetben, amelyek a jel-zaj viszonyt befolyásolják - a jel ebben a "zajban" nem ismerhető fel. Rosszul árnyékolt elektronikus készülékek, pl. nyitottan működő komputerek, stb. sugárzása. 15. A készülékkel való bánásmód A termék beltéri felhasználásra és kevésbé védett kültéri bevetésre is alkalmas. Ne merítse azonban a készüléket vízbe. A termék nem játékszer, gyerekek kezébe nem való. Ne szerelje olyan helyre, ahol gyerekek elérhetik. A szerelés helyén ne legyen por (a lencse felismerő képességét befolyásolhatja), valamint közvetlen napsugárzás. A napsugárzás a megfigyelendő területen téves riasztást okozhat (a hirtelen hőfok különbséget a készülék mozgásként érzékeli). 6
