A fenti okok és üzembiztonsági szempontok miatt kizárólag kiváló minőségű alkáli elemeket használjon (pl. Conrad rend. sz , ceruzaelem).

Átírás

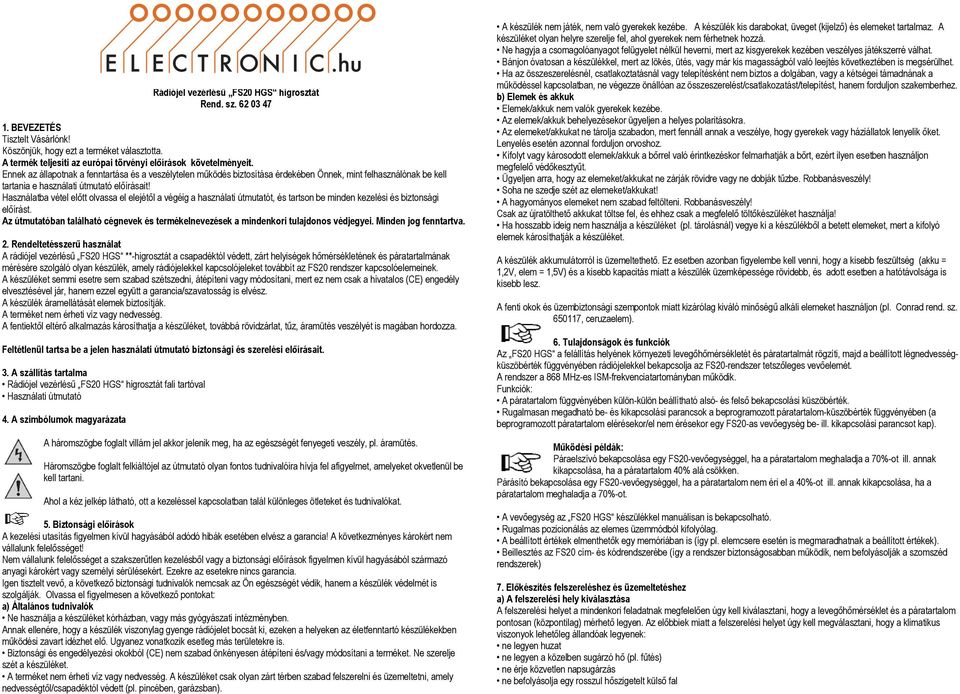

1 Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) Rádiójel vezérlésű FS20 HGS higrosztát Rend. sz BEVEZETÉS Tisztelt Vásárlónk! Köszönjük, hogy ezt a terméket választotta. A termék teljesíti az európai törvényi előírások követelményeit. Ennek az állapotnak a fenntartása és a veszélytelen működés biztosítása érdekében Önnek, mint felhasználónak be kell tartania e használati útmutató előírásait! Használatba vétel előtt olvassa el elejétől a végéig a használati útmutatót, és tartson be minden kezelési és biztonsági előírást. Az útmutatóban található cégnevek és termékelnevezések a mindenkori tulajdonos védjegyei. Minden jog fenntartva. 2. Rendeltetésszerű használat A rádiójel vezérlésű FS20 HGS **-higrosztát a csapadéktól védett, zárt helyiségek hőmérsékletének és páratartalmának mérésére szolgáló olyan készülék, amely rádiójelekkel kapcsolójeleket továbbít az FS20 rendszer kapcsolóelemeinek. A készüléket semmi esetre sem szabad szétszedni, átépíteni vagy módosítani, mert ez nem csak a hivatalos (CE) engedély elvesztésével jár, hanem ezzel együtt a garancia/szavatosság is elvész. A készülék áramellátását elemek biztosítják. A terméket nem érheti víz vagy nedvesség. A fentiektől eltérő alkalmazás károsíthatja a készüléket, továbbá rövidzárlat, tűz, áramütés veszélyét is magában hordozza. Feltétlenül tartsa be a jelen használati útmutató biztonsági és szerelési előírásait. 3. A szállítás tartalma Rádiójel vezérlésű FS20 HGS higrosztát fali tartóval Használati útmutató 4. A szimbólumok magyarázata A háromszögbe foglalt villám jel akkor jelenik meg, ha az egészségét fenyegeti veszély, pl. áramütés. Háromszögbe foglalt felkiáltójel az útmutató olyan fontos tudnivalóira hívja fel afigyelmet, amelyeket okvetlenül be kell tartani. Ahol a kéz jelkép látható, ott a kezeléssel kapcsolatban talál különleges ötleteket és tudnivalókat. 5. Biztonsági előírások A kezelési utasítás figyelmen kívül hagyásából adódó hibák esetében elvész a garancia! A következményes károkért nem vállalunk felelősséget! Nem vállalunk felelősséget a szakszerűtlen kezelésből vagy a biztonsági előírások figyelmen kívül hagyásából származó anyagi károkért vagy személyi sérülésekért. Ezekre az esetekre nincs garancia. Igen tisztelt vevő, a következő biztonsági tudnivalók nemcsak az Ön egészségét védik, hanem a készülék védelmét is szolgálják. Olvassa el figyelmesen a következő pontokat: a) Általános tudnivalók Ne használja a készüléket kórházban, vagy más gyógyászati intézményben. Annak ellenére, hogy a készülék viszonylag gyenge rádiójelet bocsát ki, ezeken a helyeken az életfenntartó készülékekben működési zavart idézhet elő. Ugyanez vonatkozik esetleg más területekre is. Biztonsági és engedélyezési okokból (CE) nem szabad önkényesen átépíteni és/vagy módosítani a terméket. Ne szerelje szét a készüléket. A terméket nem érheti víz vagy nedvesség. A készüléket csak olyan zárt térben szabad felszerelni és üzemeltetni, amely nedvességtől/csapadéktól védett (pl. pincében, garázsban). A készülék nem játék, nem való gyerekek kezébe. A készülék kis darabokat, üveget (kijelző) és elemeket tartalmaz. A készüléket olyan helyre szerelje fel, ahol gyerekek nem férhetnek hozzá. Ne hagyja a csomagolóanyagot felügyelet nélkül heverni, mert az kisgyerekek kezében veszélyes játékszerré válhat. Bánjon óvatosan a készülékkel, mert az lökés, ütés, vagy már kis magasságból való leejtés következtében is megsérülhet. Ha az összeszerelésnél, csatlakoztatásnál vagy telepítésként nem biztos a dolgában, vagy a kétségei támadnának a működéssel kapcsolatban, ne végezze önállóan az összeszerelést/csatlakozatást/telepítést, hanem forduljon szakemberhez. b) Elemek és akkuk Elemek/akkuk nem valók gyerekek kezébe. Az elemek/akkuk behelyezésekor ügyeljen a helyes polaritásokra. Az elemeket/akkukat ne tárolja szabadon, mert fennáll annak a veszélye, hogy gyerekek vagy háziállatok lenyelik őket. Lenyelés esetén azonnal forduljon orvoshoz. Kifolyt vagy károsodott elemek/akkuk a bőrrel való érintkezéskor felmarhatják a bőrt, ezért ilyen esetben használjon megfelelő védőkesztyűt. Ügyeljen arra, hogy az elemeket/akkukat ne zárják rövidre vagy ne dobják tűzbe. Robbanásveszély! Soha ne szedje szét az elemeket/akkukat! A hagyományos elemeket nem szabad feltölteni. Robbanásveszély! Csak az újratölthető akkukat töltse fel, és ehhez csak a megfelelő töltőkészüléket használja! Ha hosszabb ideig nem használja a készüléket (pl. tárolásnál) vegye ki a készülékből a betett elemeket, mert a kifolyó elemek károsíthatják a készüléket. A készülék akkumulátorról is üzemeltethető. Ez esetben azonban figyelembe kell venni, hogy a kisebb feszültség (akku = 1,2V, elem = 1,5V) és a kisebb kapacitás miatt a készülék üzemképessége rövidebb, és adott esetben a hatótávolsága is kisebb lesz. A fenti okok és üzembiztonsági szempontok miatt kizárólag kiváló minőségű alkáli elemeket használjon (pl. Conrad rend. sz , ceruzaelem). 6. Tulajdonságok és funkciók Az FS20 HGS a felállítás helyének környezeti levegőhőmérsékletét és páratartalmát rögzíti, majd a beállított légnedvességküszöbérték függvényében rádiójelekkel bekapcsolja az FS20-rendszer tetszőleges vevőelemét. A rendszer a 868 MHz-es ISM-frekvenciatartományban működik. Funkciók: A páratartalom függvényében külön-külön beállítható alsó- és felső bekapcsolási küszöbérték. Rugalmasan megadható be- és kikapcsolási parancsok a beprogramozott páratartalom-küszöbérték függvényében (a beprogramozott páratartalom elérésekor/el nem érésekor egy FS20-as vevőegység be- ill. kikapcsolási parancsot kap). Működési példák: Páraelszívó bekapcsolása egy FS20-vevőegységgel, ha a páratartalom meghaladja a 70%-ot ill. annak kikapcsolása, ha a páratartalom 40% alá csökken. Párásító bekapcsolása egy FS20-vevőegységgel, ha a páratartalom nem éri el a 40%-ot ill. annak kikapcsolása, ha a páratartalom meghaladja a 70%-ot. A vevőegység az FS20 HGS készülékkel manuálisan is bekapcsolható. Rugalmas pozicionálás az elemes üzemmódból kifolyólag. A beállított értékek elmenthetők egy memóriában is (így pl. elemcsere esetén is megmaradhatnak a beállított értékek). Beillesztés az FS20 cím- és kódrendszerébe (így a rendszer biztonságosabban működik, nem befolyásolják a szomszéd rendszerek) 7. Előkészítés felszereléshez és üzemeltetéshez a) A felszerelési hely kiválasztása A felszerelési helyet a mindenkori feladatnak megfelelően úgy kell kiválasztani, hogy a levegőhőmérséklet és a páratartalom pontosan (központilag) mérhető legyen. Az előbbiek miatt a felszerelési helyet úgy kell megválasztani, hogy a klimatikus viszonyok lehetőleg állandóak legyenek: ne legyen huzat ne legyen a közelben sugárzó hő (pl. fűtés) ne érje közvetlen napsugárzás ne befolyásolja egy rosszul hőszigetelt külső fal

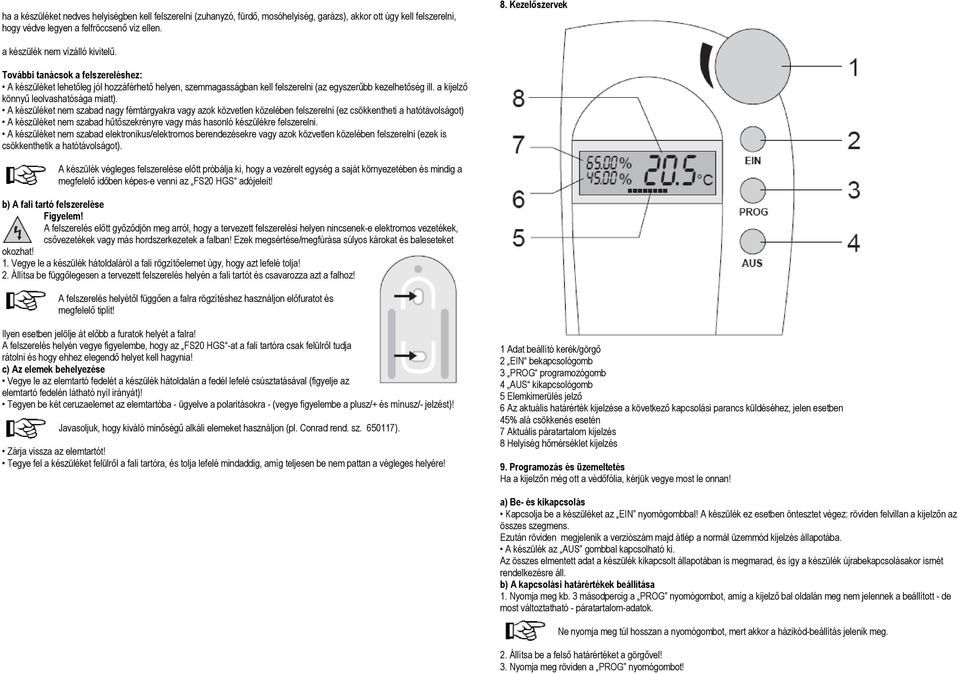

2 ha a készüléket nedves helyiségben kell felszerelni (zuhanyzó, fürdő, mosóhelyiség, garázs), akkor ott úgy kell felszerelni, hogy védve legyen a felfröccsenő víz ellen. 8. Kezelőszervek a készülék nem vízálló kivitelű. További tanácsok a felszereléshez: A készüléket lehetőleg jól hozzáférhető helyen, szemmagasságban kell felszerelni (az egyszerűbb kezelhetőség ill. a kijelző könnyű leolvashatósága miatt). A készüléket nem szabad nagy fémtárgyakra vagy azok közvetlen közelében felszerelni (ez csökkentheti a hatótávolságot) A készüléket nem szabad hűtőszekrényre vagy más hasonló készülékre felszerelni. A készüléket nem szabad elektronikus/elektromos berendezésekre vagy azok közvetlen közelében felszerelni (ezek is csökkenthetik a hatótávolságot). A készülék végleges felszerelése előtt próbálja ki, hogy a vezérelt egység a saját környezetében és mindig a megfelelő időben képes-e venni az FS20 HGS adójeleit! b) A fali tartó felszerelése Figyelem! A felszerelés előtt győződjön meg arról, hogy a tervezett felszerelési helyen nincsenek-e elektromos vezetékek, csővezetékek vagy más hordszerkezetek a falban! Ezek megsértése/megfúrása súlyos károkat és baleseteket okozhat! 1. Vegye le a készülék hátoldaláról a fali rögzítőelemet úgy, hogy azt lefelé tolja! 2. Állítsa be függőlegesen a tervezett felszerelés helyén a fali tartót és csavarozza azt a falhoz! A felszerelés helyétől függően a falra rögzítéshez használjon előfuratot és megfelelő tiplit! Ilyen esetben jelölje át előbb a furatok helyét a falra! A felszerelés helyén vegye figyelembe, hogy az FS20 HGS -at a fali tartóra csak felülről tudja rátolni és hogy ehhez elegendő helyet kell hagynia! c) Az elemek behelyezése Vegye le az elemtartó fedelét a készülék hátoldalán a fedél lefelé csúsztatásával (figyelje az elemtartó fedelén látható nyíl irányát)! Tegyen be két ceruzaelemet az elemtartóba - ügyelve a polaritásokra - (vegye figyelembe a plusz/+ és mínusz/- jelzést)! Javasoljuk, hogy kiváló minőségű alkáli elemeket használjon (pl. Conrad rend. sz ). Zárja vissza az elemtartót! Tegye fel a készüléket felülről a fali tartóra, és tolja lefelé mindaddig, amíg teljesen be nem pattan a végleges helyére! 1 Adat beállító kerék/görgő 2 EIN bekapcsológomb 3 PROG programozógomb 4 AUS kikapcsológomb 5 Elemkimerülés jelző 6 Az aktuális határérték kijelzése a következő kapcsolási parancs küldéséhez, jelen esetben 45% alá csökkenés esetén 7 Aktuális páratartalom kijelzés 8 Helyiség hőmérséklet kijelzés 9. Programozás és üzemeltetés Ha a kijelzőn még ott a védőfólia, kérjük vegye most le onnan! a) Be- és kikapcsolás Kapcsolja be a készüléket az EIN nyomógombbal! A készülék ez esetben öntesztet végez: röviden felvillan a kijelzőn az összes szegmens. Ezután röviden megjelenik a verziószám majd átlép a normál üzemmód kijelzés állapotába. A készülék az AUS gombbal kapcsolható ki. Az összes elmentett adat a készülék kikapcsolt állapotában is megmarad, és így a készülék újrabekapcsolásakor ismét rendelkezésre áll. b) A kapcsolási határértékek beállítása 1. Nyomja meg kb. 3 másodpercig a PROG nyomógombot, amíg a kijelző bal oldalán meg nem jelennek a beállított - de most változtatható - páratartalom-adatok. Ne nyomja meg túl hosszan a nyomógombot, mert akkor a házikód-beállítás jelenik meg. 2. Állítsa be a felső határértéket a görgővel! 3. Nyomja meg röviden a PROG nyomógombot!

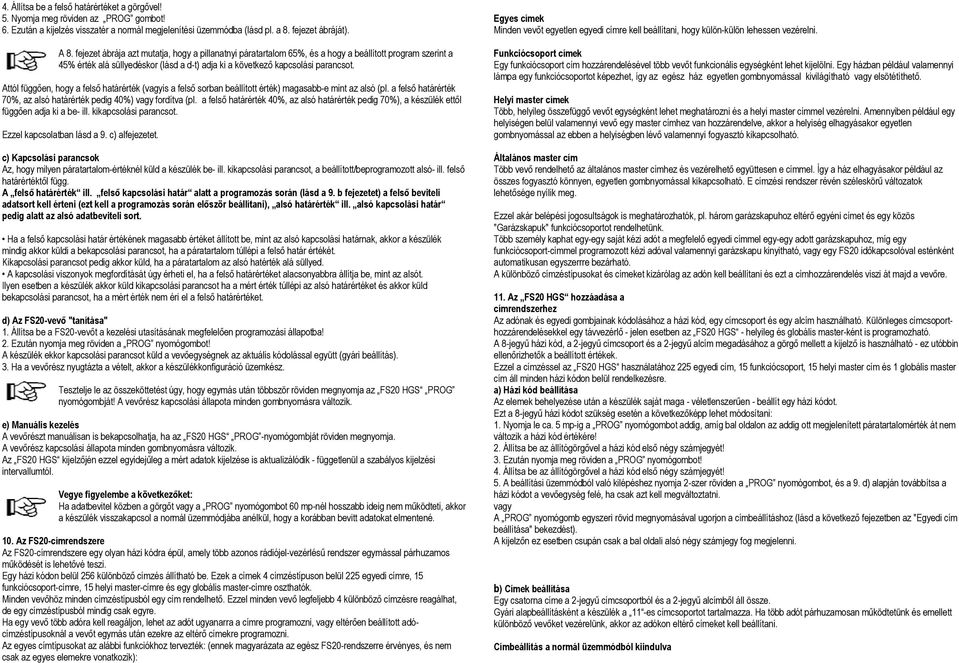

3 4. Állítsa be a felső határértéket a görgővel! 5. Nyomja meg röviden az PROG gombot! 6. Ezután a kijelzés visszatér a normál megjelenítési üzemmódba (lásd pl. a 8. fejezet ábráját). A 8. fejezet ábrája azt mutatja, hogy a pillanatnyi páratartalom 65%, és a hogy a beállított program szerint a 45% érték alá süllyedéskor (lásd a d-t) adja ki a következő kapcsolási parancsot. Attól függően, hogy a felső határérték (vagyis a felső sorban beállított érték) magasabb-e mint az alsó (pl. a felső határérték 70%, az alsó határérték pedig 40%) vagy fordítva (pl. a felső határérték 40%, az alsó határérték pedig 70%), a készülék ettől függően adja ki a be- ill. kikapcsolási parancsot. Ezzel kapcsolatban lásd a 9. c) alfejezetet. c) Kapcsolási parancsok Az, hogy milyen páratartalom-értéknél küld a készülék be- ill. kikapcsolási parancsot, a beállított/beprogramozott alsó- ill. felső határértéktől függ. A felső határérték ill. felső kapcsolási határ alatt a programozás során (lásd a 9. b fejezetet) a felső beviteli adatsort kell érteni (ezt kell a programozás során először beállítani), alsó határérték ill. alsó kapcsolási határ pedig alatt az alsó adatbeviteli sort. Ha a felső kapcsolási határ értékének magasabb értéket állított be, mint az alsó kapcsolási határnak, akkor a készülék mindig akkor küldi a bekapcsolási parancsot, ha a páratartalom túllépi a felső határ értékét. Kikapcsolási parancsot pedig akkor küld, ha a páratartalom az alsó hatérték alá süllyed. A kapcsolási viszonyok megfordítását úgy érheti el, ha a felső határértéket alacsonyabbra állítja be, mint az alsót. Ilyen esetben a készülék akkor küld kikapcsolási parancsot ha a mért érték túllépi az alsó határértéket és akkor küld bekapcsolási parancsot, ha a mért érték nem éri el a felső határértéket. d) Az FS20-vevő "tanítása" 1. Állítsa be a FS20-vevőt a kezelési utasításának megfelelően programozási állapotba! 2. Ezután nyomja meg röviden a PROG nyomógombot! A készülék ekkor kapcsolási parancsot küld a vevőegységnek az aktuális kódolással együtt (gyári beállítás). 3. Ha a vevőrész nyugtázta a vételt, akkor a készülékkonfiguráció üzemkész. Tesztelje le az összeköttetést úgy, hogy egymás után többször röviden megnyomja az FS20 HGS PROG nyomógombját! A vevőrész kapcsolási állapota minden gombnyomásra változik. e) Manuális kezelés A vevőrészt manuálisan is bekapcsolhatja, ha az FS20 HGS PROG -nyomógombját röviden megnyomja. A vevőrész kapcsolási állapota minden gombnyomásra változik. Az FS20 HGS kijelzőjén ezzel egyidejűleg a mért adatok kijelzése is aktualizálódik - függetlenül a szabályos kijelzési intervallumtól. Vegye figyelembe a következőket: Ha adatbevitel közben a görgőt vagy a PROG nyomógombot 60 mp-nél hosszabb ideig nem működteti, akkor a készülék visszakapcsol a normál üzemmódjába anélkül, hogy a korábban bevitt adatokat elmentené. 10. Az FS20-címrendszere Az FS20-címrendszere egy olyan házi kódra épül, amely több azonos rádiójel-vezérlésű rendszer egymással párhuzamos működését is lehetővé teszi. Egy házi kódon belül 256 különböző címzés állítható be. Ezek a címek 4 címzéstípuson belül 225 egyedi címre, 15 funkciócsoport-címre, 15 helyi master-címre és egy globális master-címre oszthatók. Minden vevőhöz minden címzéstípusból egy cím rendelhető. Ezzel minden vevő legfeljebb 4 különböző címzésre reagálhat, de egy címzéstípusból mindig csak egyre. Ha egy vevő több adóra kell reagáljon, lehet az adót ugyanarra a címre programozni, vagy eltérően beállított adócímzéstípusoknál a vevőt egymás után ezekre az eltérő címekre programozni. Az egyes címtípusokat az alábbi funkciókhoz tervezték: (ennek magyarázata az egész FS20-rendszerre érvényes, és nem csak az egyes elemekre vonatkozik): Egyes címek Minden vevőt egyetlen egyedi címre kell beállítani, hogy külön-külön lehessen vezérelni. Funkciócsoport címek Egy funkciócsoport cím hozzárendelésével több vevőt funkcionális egységként lehet kijelölni. Egy házban például valamennyi lámpa egy funkciócsoportot képezhet, így az egész ház egyetlen gombnyomással kivilágítható vagy elsötétíthető. Helyi master címek Több, helyileg összefüggő vevőt egységként lehet meghatározni és a helyi master címmel vezérelni. Amennyiben például egy helyiségen belül valamennyi vevő egy master címhez van hozzárendelve, akkor a helyiség elhagyásakor egyetlen gombnyomással az ebben a helyiségben lévő valamennyi fogyasztó kikapcsolható. Általános master cím Több vevő rendelhető az általános master címhez és vezérelhető együttesen e címmel. Így a ház elhagyásakor például az összes fogyasztó könnyen, egyetlen gombnyomással kikapcsolható. E címzési rendszer révén széleskörű változatok lehetősége nyílik meg. Ezzel akár belépési jogosultságok is meghatározhatók, pl. három garázskapuhoz eltérő egyéni címet és egy közös "Garázskapuk" funkciócsoportot rendelhetünk. Több személy kaphat egy-egy saját kézi adót a megfelelő egyedi címmel egy-egy adott garázskapuhoz, míg egy funkciócsoport-címmel programozott kézi adóval valamennyi garázskapu kinyitható, vagy egy FS20 időkapcsolóval esténként automatikusan egyszerrre bezárható. A különböző címzéstípusokat és címeket kizárólag az adón kell beállítani és ezt a címhozzárendelés viszi át majd a vevőre. 11. Az FS20 HGS hozzáadása a címrendszerhez Az adónak és egyedi gombjainak kódolásához a házi kód, egy címcsoport és egy alcím használható. Különleges címcsoporthozzárendelésekkel egy távvezérlő - jelen esetben az FS20 HGS - helyileg és globális master-ként is programozható. A 8-jegyű házi kód, a 2-jegyű címcsoport és a 2-jegyű alcím megadásához a görgő mellett a kijelző is használható - ez utóbbin ellenőrizhetők a beállított értékek. Ezzel a címzéssel az FS20 HGS használatához 225 egyedi cím, 15 funkciócsoport, 15 helyi master cím és 1 globális master cím áll minden házi kódon belül rendelkezésre. a) Házi kód beállítása Az elemek behelyezése után a készülék saját maga - véletlenszerűen - beállít egy házi kódot. Ezt a 8-jegyű házi kódot szükség esetén a következőképp lehet módosítani: 1. Nyomja le ca. 5 mp-ig a PROG nyomógombot addig, amíg bal oldalon az addig ott megjelenített páratartalomérték át nem változik a házi kód értékére! 2. Állítsa be az állítógörgővel a házi kód első négy számjegyét! 3. Ezután nyomja meg röviden a PROG nyomógombot! 4. Állítsa be az állítógörgővel a házi kód első négy számjegyét! 5. A beállítási üzemmódból való kilépéshez nyomja 2-szer röviden a PROG nyomógombot, és a 9. d) alapján továbbítsa a házi kódot a vevőegység felé, ha csak azt kell megváltoztatni. vagy A PROG nyomógomb egyszeri rövid megnyomásával ugorjon a címbeállításhoz (lásd a következő fejezetben az "Egyedi cím beállítása" bekezdést). A kijelzőn ez esetben csupán csak a bal oldali alsó négy számjegy fog megjelenni. b) Címek beállítása Egy csatorna címe a 2-jegyű címcsoportból és a 2-jegyű alcímből áll össze. Gyári alapbeállításként a készülék a 11 -es címcsoportot tartalmazza. Ha több adót párhuzamosan működtetünk és emellett különböző vevőket vezérelünk, akkor az adókon eltérő címeket kell beállítani. Címbeállítás a normál üzemmódból kiindulva

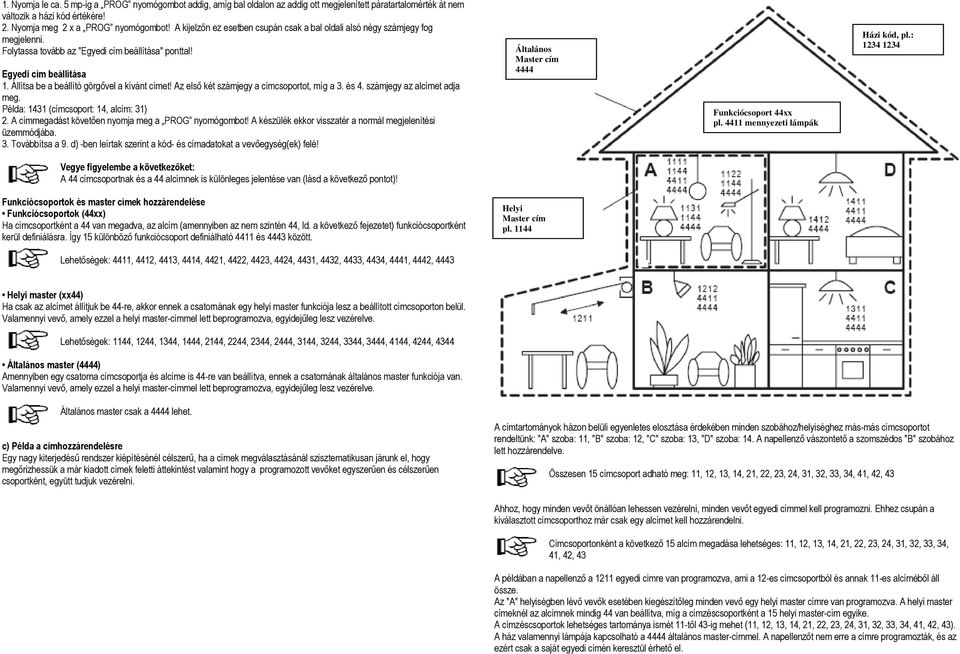

4 1. Nyomja le ca. 5 mp-ig a PROG nyomógombot addig, amíg bal oldalon az addig ott megjelenített páratartalomérték át nem változik a házi kód értékére! 2. Nyomja meg 2 x a PROG nyomógombot! A kijelzőn ez esetben csupán csak a bal oldali alsó négy számjegy fog megjelenni. Folytassa tovább az "Egyedi cím beállítása" ponttal! Egyedi cím beállítása 1. Állítsa be a beállító görgővel a kívánt címet! Az első két számjegy a címcsoportot, míg a 3. és 4. számjegy az alcímet adja meg. Példa: 1431 (címcsoport: 14, alcím: 31) 2. A címmegadást követően nyomja meg a PROG nyomógombot! A készülék ekkor visszatér a normál megjelenítési üzemmódjába. 3. Továbbítsa a 9. d) -ben leírtak szerint a kód- és címadatokat a vevőegység(ek) felé! Általános Master cím 4444 Funkciócsoport 44xx pl mennyezeti lámpák Házi kód, pl.: Vegye figyelembe a következőket: A 44 címcsoportnak és a 44 alcímnek is különleges jelentése van (lásd a következő pontot)! Funkciócsoportok és master címek hozzárendelése Funkciócsoportok (44xx) Ha címcsoportként a 44 van megadva, az alcím (amennyiben az nem szintén 44, ld. a következő fejezetet) funkciócsoportként kerül definiálásra. Így 15 különböző funkciócsoport definiálható 4411 és 4443 között. Helyi Master cím pl Lehetőségek: 4411, 4412, 4413, 4414, 4421, 4422, 4423, 4424, 4431, 4432, 4433, 4434, 4441, 4442, 4443 Helyi master (xx44) Ha csak az alcímet állítjuk be 44-re, akkor ennek a csatornának egy helyi master funkciója lesz a beállított címcsoporton belül. Valamennyi vevő, amely ezzel a helyi master-címmel lett beprogramozva, egyidejűleg lesz vezérelve. Lehetőségek: 1144, 1244, 1344, 1444, 2144, 2244, 2344, 2444, 3144, 3244, 3344, 3444, 4144, 4244, 4344 Általános master (4444) Amennyiben egy csatorna címcsoportja és alcíme is 44-re van beállítva, ennek a csatornának általános master funkciója van. Valamennyi vevő, amely ezzel a helyi master-címmel lett beprogramozva, egyidejűleg lesz vezérelve. Általános master csak a 4444 lehet. c) Példa a címhozzárendelésre Egy nagy kiterjedésű rendszer kiépítésénél célszerű, ha a címek megválasztásánál szisztematikusan járunk el, hogy megőrizhessük a már kiadott címek feletti áttekintést valamint hogy a programozott vevőket egyszerűen és célszerűen csoportként, együtt tudjuk vezérelni. A címtartományok házon belüli egyenletes elosztása érdekében minden szobához/helyiséghez más-más címcsoportot rendeltünk: "A" szoba: 11, "B" szoba: 12, "C" szoba: 13, "D" szoba: 14. A napellenző vászontető a szomszédos "B" szobához lett hozzárendelve. Összesen 15 címcsoport adható meg: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Ahhoz, hogy minden vevőt önállóan lehessen vezérelni, minden vevőt egyedi címmel kell programozni. Ehhez csupán a kiválasztott címcsoporthoz már csak egy alcímet kell hozzárendelni. Címcsoportonként a következő 15 alcím megadása lehetséges: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 A példában a napellenző a 1211 egyedi címre van programozva, ami a 12-es címcsoportból és annak 11-es alcíméből áll össze. Az "A" helyiségben lévő vevők esetében kiegészítőleg minden vevő egy helyi master címre van programozva. A helyi master címeknél az alcímnek mindig 44 van beállítva, míg a címzéscsoportként a 15 helyi master-cím egyike. A címzéscsoportok lehetséges tartománya ismét 11-től 43-ig mehet (11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43). A ház valamennyi lámpája kapcsolható a 4444 általános master-címmel. A napellenzőt nem erre a címre programozták, és az ezért csak a saját egyedi címén keresztül érhető el.

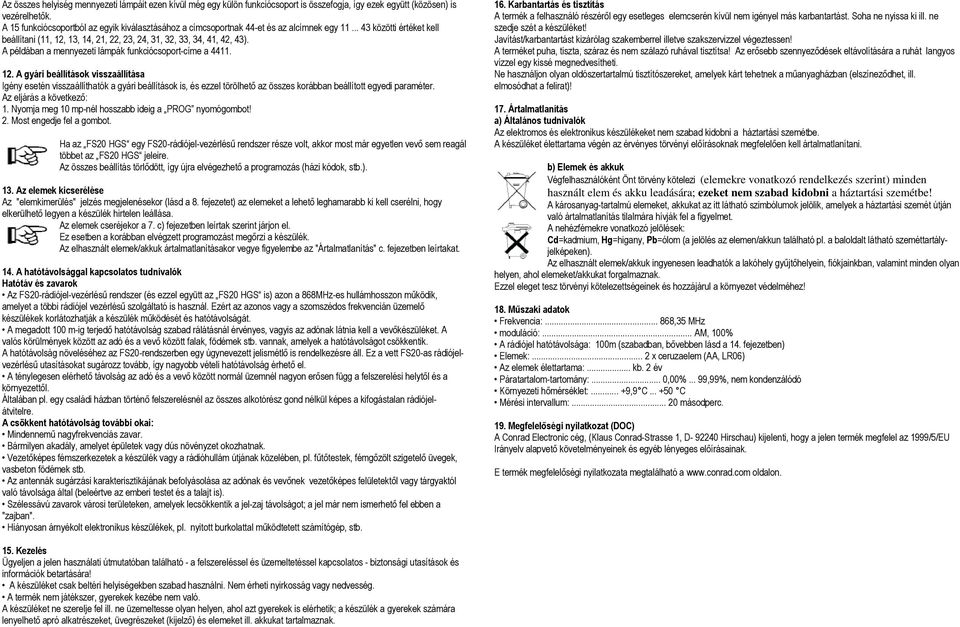

5 Az összes helyiség mennyezeti lámpáit ezen kívül még egy külön funkciócsoport is összefogja, így ezek együtt (közösen) is vezérelhetők. A 15 funkciócsoportból az egyik kiválasztásához a címcsoportnak 44-et és az alcímnek egy közötti értéket kell beállítani (11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43). A példában a mennyezeti lámpák funkciócsoport-címe a A gyári beállítások visszaállítása Igény esetén visszaállíthatók a gyári beállítások is, és ezzel törölhető az összes korábban beállított egyedi paraméter. Az eljárás a következő: 1. Nyomja meg 10 mp-nél hosszabb ideig a PROG nyomógombot! 2. Most engedje fel a gombot. Ha az FS20 HGS egy FS20-rádiójel-vezérlésű rendszer része volt, akkor most már egyetlen vevő sem reagál többet az FS20 HGS jeleire. Az összes beállítás törlődött, így újra elvégezhető a programozás (házi kódok, stb.). 13. Az elemek kicserélése Az "elemkimerülés" jelzés megjelenésekor (lásd a 8. fejezetet) az elemeket a lehető leghamarabb ki kell cserélni, hogy elkerülhető legyen a készülék hirtelen leállása. Az elemek cseréjekor a 7. c) fejezetben leírtak szerint járjon el. Ez esetben a korábban elvégzett programozást megőrzi a készülék. Az elhasznált elemek/akkuk ártalmatlanításakor vegye figyelembe az "Ártalmatlanítás" c. fejezetben leírtakat. 14. A hatótávolsággal kapcsolatos tudnivalók Hatótáv és zavarok Az FS20-rádiójel-vezérlésű rendszer (és ezzel együtt az FS20 HGS is) azon a 868MHz-es hullámhosszon működik, amelyet a többi rádiójel vezérlésű szolgáltató is használ. Ezért az azonos vagy a szomszédos frekvencián üzemelő készülékek korlátozhatják a készülék működését és hatótávolságát. A megadott 100 m-ig terjedő hatótávolság szabad rálátásnál érvényes, vagyis az adónak látnia kell a vevőkészüléket. A valós körülmények között az adó és a vevő között falak, födémek stb. vannak, amelyek a hatótávolságot csökkentik. A hatótávolság növeléséhez az FS20-rendszerben egy úgynevezett jelismétlő is rendelkezésre áll. Ez a vett FS20-as rádiójelvezérlésű utasításokat sugározz tovább, így nagyobb vételi hatótávolság érhető el. A ténylegesen elérhető távolság az adó és a vevő között normál üzemnél nagyon erősen függ a felszerelési helytől és a környezettől. Általában pl. egy családi házban történő felszerelésnél az összes alkotórész gond nélkül képes a kifogástalan rádiójelátvitelre. A csökkent hatótávolság további okai: Mindennemű nagyfrekvenciás zavar. Bármilyen akadály, amelyet épületek vagy dús növényzet okozhatnak. Vezetőképes fémszerkezetek a készülék vagy a rádióhullám útjának közelében, pl. fűtőtestek, fémgőzölt szigetelő üvegek, vasbeton födémek stb. Az antennák sugárzási karakterisztikájának befolyásolása az adónak és vevőnek vezetőképes felületektől vagy tárgyaktól való távolsága által (beleértve az emberi testet és a talajt is). Szélessávú zavarok városi területeken, amelyek lecsökkentik a jel-zaj távolságot; a jel már nem ismerhető fel ebben a "zajban". Hiányosan árnyékolt elektronikus készülékek, pl. nyitott burkolattal működtetett számítógép, stb. 16. Karbantartás és tisztítás A termék a felhasználó részéről egy esetleges elemcserén kívül nem igényel más karbantartást. Soha ne nyissa ki ill. ne szedje szét a készüléket! Javítást/karbantartást kizárólag szakemberrel illetve szakszervizzel végeztessen! A terméket puha, tiszta, száraz és nem szálazó ruhával tisztítsa! Az erősebb szennyeződések eltávolítására a ruhát langyos vízzel egy kissé megnedvesítheti. Ne használjon olyan oldószertartalmú tisztítószereket, amelyek kárt tehetnek a műanyagházban (elszíneződhet, ill. elmosódhat a felirat)! 17. Ártalmatlanítás a) Általános tudnivalók Az elektromos és elektronikus készülékeket nem szabad kidobni a háztartási szemétbe. A készüléket élettartama végén az érvényes törvényi előírásoknak megfelelően kell ártalmatlanítani. b) Elemek és akkuk Végfelhasználóként Önt törvény kötelezi (elemekre vonatkozó rendelkezés szerint) minden használt elem és akku leadására; ezeket nem szabad kidobni a háztartási szemétbe! A károsanyag-tartalmú elemeket, akkukat az itt látható szimbólumok jelölik, amelyek a háztartási szemét útján való ártalmatlanítás tilalmára hívják fel a figyelmet. A nehézfémekre vonatkozó jelölések: Cd=kadmium, Hg=higany, Pb=ólom (a jelölés az elemen/akkun található pl. a baloldalt látható szeméttartályjelképeken). Az elhasznált elemek/akkuk ingyenesen leadhatók a lakóhely gyűjtőhelyein, fiókjainkban, valamint minden olyan helyen, ahol elemeket/akkukat forgalmaznak. Ezzel eleget tesz törvényi kötelezettségeinek és hozzájárul a környezet védelméhez! 18. Műszaki adatok Frekvencia: ,35 MHz moduláció:... AM, 100% A rádiójel hatótávolsága: 100m (szabadban, bővebben lásd a 14. fejezetben) Elemek:... 2 x ceruzaelem (AA, LR06) Az elemek élettartama:... kb. 2 év Páratartalom-tartomány:... 0,00%... 99,99%, nem kondenzálódó Környezeti hőmérséklet:... +9,9 C C Mérési intervallum: másodperc. 19. Megfelelőségi nyilatkozat (DOC) A Conrad Electronic cég, (Klaus Conrad-Strasse 1, D Hirschau) kijelenti, hogy a jelen termék megfelel az 1999/5/EU Irányelv alapvető követelményeinek és egyéb lényeges előírásainak. E termék megfelelőségi nyilatkozata megtalálható a oldalon. 15. Kezelés Ügyeljen a jelen használati útmutatóban található - a felszereléssel és üzemeltetéssel kapcsolatos - biztonsági utasítások és információk betartására! A készüléket csak beltéri helyiségekben szabad használni. Nem érheti nyirkosság vagy nedvesség. A termék nem játékszer, gyerekek kezébe nem való. A készüléket ne szerelje fel ill. ne üzemeltesse olyan helyen, ahol azt gyerekek is elérhetik; a készülék a gyerekek számára lenyelhető apró alkatrészeket, üvegrészeket (kijelző) és elemeket ill. akkukat tartalmaznak.
