1 Felhasználói útmutató Kezdeti lépések A papír behelyezése Hibaelhárítás A kézikönyvből hiányzó információkat a mellékelt CD-ROM HTML/PDF formátumú fájljaiban találhatja meg. A készülék használata előtt figyelmesen olvassa el ezt a kézikönyvet, és szükség esetére tartsa könnyen hozzáférhető helyen. A biztonságos és helyes használat érdekében a készülék használata előtt mindenképpen olvassa el a Biztonsági tudnivalókat az "Olvassa el ezt először" című kézikönyvben.

2

3 TARTALOMJEGYZÉK A készülékhez tartozó kézikönyvek... 3 Kézikönyvek listája Kezdeti lépések Mielőtt elkezdené... 7 A kézikönyv használata...7 Opciók listája...8 Az adott modellre vonatkozó információ...9 Az alkatrészek neveinek és funkcióinak ismertetése Útmutató az alkotóelemekhez Útmutató a készülék kezelőpaneljének neveihez és funkcióihoz A készülék be-/kikapcsolása A készülék bekapcsolása...18 A készülék kikapcsolása Energia-megtakarítás A Nyomtató-konfiguráció képernyők megjelenítése A Nyomtató-konfiguráció képernyők megjelenítése a vezérlőpult segítségével A Nyomtató-konfiguráció képernyők megjelenítése webböngésző segítségével A papír behelyezése Papír specifikációk Papírral kapcsolatos tudnivalók...28 Papír betöltése a papíradagolókba adagoló meghosszabbítása...34 Papír betöltése a kézi adagolóba Fix tájolású papír vagy kétoldalas papír betöltése Borítékok betöltése...40 Borítékok specifikációi...40 Nyomtatás borítékokra Windows-szal (PCL 6/PostScript 3) Nyomtatás borítékokra Windows-szal (PCL 5c)...42 Nyomtatás borítékokra Mac OS X-szel Hibaelhárítás Amikor sípol a kezelőpanel...45 Amikor probléma adódik a nyomtató működtetésével...46 Amikor a Színregisztráció eltolódik

4 Ha a nyomtatási szín megváltozik Színárnyalat-javítási érték beállítása Árnyalatjavító lap A színárnyalat-javítási érték beállítása alapértelmezett értékre Amikor a nyomtatási pozíció megváltozik Ha az USB-kapcsolat megszakad...55 Amikor üzenetek jelennek meg Állapotüzenetek Riasztási üzenetek (a vezérlőpulton jelennek meg) Riasztási üzenetek (Hibanaplókon és jelentéseken kinyomtatva)...63 A hibanapló ellenőrzése Ha nem tud nyomtatni...69 Ha az adatbevitel-jelző nem világít vagy villog Egyéb nyomtatási problémák Nem tud megfelelően nyomtatni Gyakran fordul elő papírelakadás A kinyomtatott kép eltér a számítógépen megjelenített-től...75 Amikor a nyomtató nem működik megfelelően...77 További hibaelhárítás...79 Ha a PictBridge nyomtatás nem működik...81 Elakadt papír eltávolítása...82 Papírelakadási üzenet (A)...82 Papírelakadás (B) üzenet...87 Papírelakadás (C) üzenet Papírelakadás (Y) üzenet...91 Papírelakadás (Z) üzenet...93 Védjegyek

5 A készülékhez tartozó kézikönyvek A készülék használata előtt figyelmesen olvassa el ezt a kézikönyvet. Olvassa el a használni kívánt funkcióhoz tartozó kézikönyvet.. A kézikönyv megtekintési módja a kézikönyvtől függ. Adobe Acrobat Reader /A PDF formátumú kézikönyvek megtekintéséhez Adobe Acrobat Reader/Adobe Reader szükséges. A HTML formátumú kézikönyvek megtekintéséhez telepített webböngésző szükséges. Felhasználói útmutató Lentebb találhatók összefoglalók a készülék alapvető használatának működési utasításaival, gyakran használt funkciókkal, és hibaelhárítással kapcsolatosan hibaüzenetek megjelenítése esetén. Olvassa el ezt először A készülék használata előtt mindenképpen olvassa el az ezen kézikönyv "Biztonsági információk" című részét. Ez a szabványokat és környzetvédelmi megfelelőséget írja le. Gyors telepítési útmutató Magyarázatot nyújt a készülék kicsomagolásától kezdve a számítógéphez történő csatlakoztatásig. Felhasználói kézikönyv Részletes információval szolgál a készülék működéséről HTML formátumban. A kézikönyv öt fő témája a következő: A nyomtató üzembe helyezése Getting Started (Kezdeti lépések) A papír behelyezése Nyomtatás A nyomtató konfigurálása és kezelése Troubleshooting Maintenance and Specifications (karbantartás és műszaki jellemzők) VM Card Extended Feature Settings (VM Card funkcióbővítési beállítások) VM Card funkcióbővítési beállításai webes felületen keresztül Ismerteti, hogyan kell beállítani a bővített funkciókat a Web Image Monitor segítségével. Biztonsági útmutató Ez a kézikönyv az adminisztrátorok számára készült. Ismerteti azokat a biztonsági funkciókat, melyek a jogosulatlan készülékhasználat, az adatok szakszerűtlen kezelésének vagy az 3

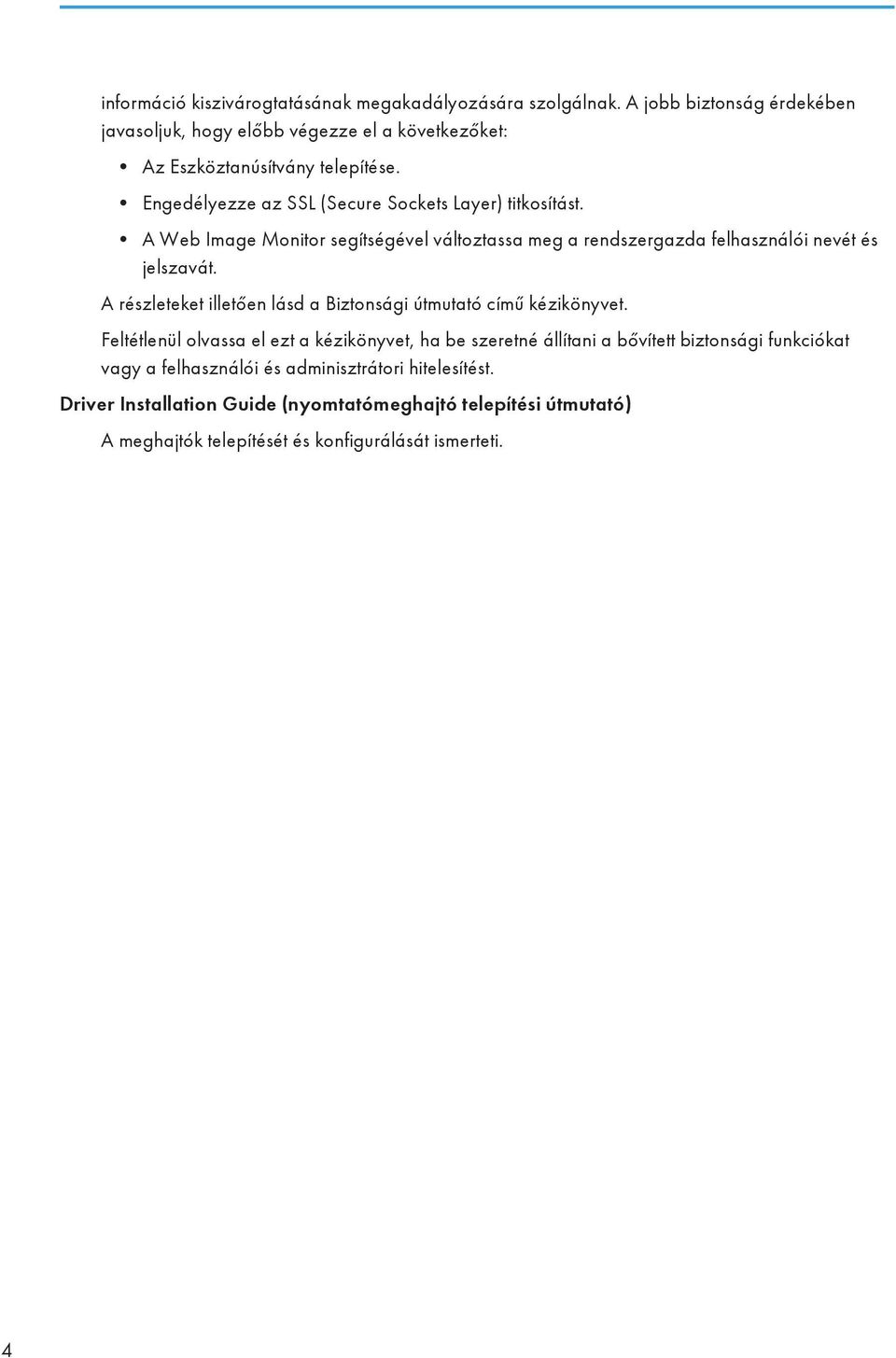

6 információ kiszivárogtatásának megakadályozására szolgálnak. A jobb biztonság érdekében javasoljuk, hogy előbb végezze el a következőket: Az Eszköztanúsítvány telepítése. Engedélyezze az SSL (Secure Sockets Layer) titkosítást. A Web Image Monitor segítségével változtassa meg a rendszergazda felhasználói nevét és jelszavát. A részleteket illetően lásd a Biztonsági útmutató című kézikönyvet. Feltétlenül olvassa el ezt a kézikönyvet, ha be szeretné állítani a bővített biztonsági funkciókat vagy a felhasználói és adminisztrátori hitelesítést. Driver Installation Guide (nyomtatómeghajtó telepítési útmutató) A meghajtók telepítését és konfigurálását ismerteti. 4

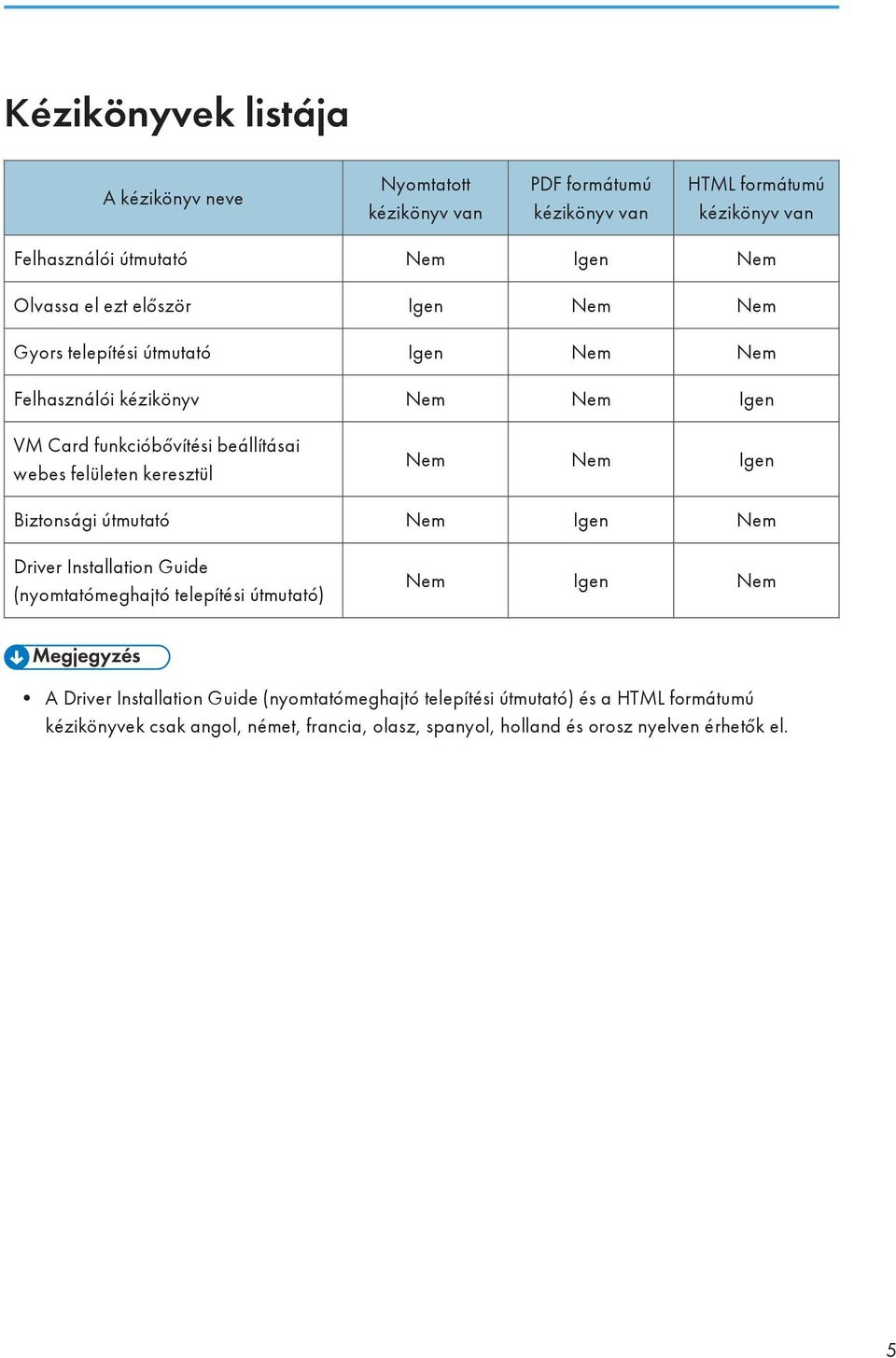

7 Kézikönyvek listája A kézikönyv neve Nyomtatott kézikönyv van PDF formátumú kézikönyv van HTML formátumú kézikönyv van Felhasználói útmutató Nem Igen Nem Olvassa el ezt először Igen Nem Nem Gyors telepítési útmutató Igen Nem Nem Felhasználói kézikönyv Nem Nem Igen VM Card funkcióbővítési beállításai webes felületen keresztül Nem Nem Igen Biztonsági útmutató Nem Igen Nem Driver Installation Guide (nyomtatómeghajtó telepítési útmutató) Nem Igen Nem A Driver Installation Guide (nyomtatómeghajtó telepítési útmutató) és a HTML formátumú kézikönyvek csak angol, német, francia, olasz, spanyol, holland és orosz nyelven érhetők el. 5

8 6

9 1. Kezdeti lépések Ez a rész leírja a nyomtatóval kapott kézikönyvben használt szimbólumokat, az alkatrészek nevét és funkcióját, valamint azt, hogyan jelenítse meg a nyomtató konfigurációs képernyőjét. Mielőtt elkezdené A kézikönyv használata A kézikönyvekben használt szimbólumok Jelen kézikönyv az alábbi szimbólumokat használja: Feltünteti azokat a pontokat, amelyekre oda kell figyelni a készülék használata közben, és magyarázatokat ad a lehetséges helytelen papíradagolás okaira, az eredeti példányok meghibásodására vagy adatvesztésre. Olvassa el figyelmesen ezeket a magyarázatokat! Kiegészítő magyarázatokat ad a készülék működésére vonatkozólag és megoldásokat kínál a felhasználói hibákra. Ez a jel az egyes részek végén található. Azt jelzi, hogy hol találhatók további kapcsolódó információk. [ ] A készülék kijelzőjén vagy vezérlőpaneljein található gombok neveit jelöli. A vezérlőpult segítségével elvégzendő kulcssorrendet mutatja. Példa: Válassza a [Host interfész] -t Nyomja meg az [OK]-t (Válassza a [Host interfész] lehetőséget, majd nyomja meg az [OK] billentyűt.) (főleg Európa és Ázsia) (főleg Észak-Amerika) Az A és B régió modelljei közötti különbségeket szimbólumok jelzik. Olvassa el a modell használati régiójához tartozó ábra által jelzett információt. Azzal kapcsolatban, hogy melyik szimbólum felel meg az Ön által használt modellnek, lásd: Felhasználói kézikönyv. 7

10 1. Kezdeti lépések Jogi nyilatkozat A jelen kézikönyv tartalma előzetes figyelmeztetés nélkül módosulhat. A vállalat semmilyen esetben sem tehető felelőssé a készülék kezeléséből, vagy működtetéséből származó közvetlen, közvetett, speciális, véletlenszerű, vagy következményes károkért. Megjegyzések A gyártó nem vállal felelősséget azokért a károkért vagy költségekért, amelyek a gyártó által forgalmazott eredeti alkatrészektől eltérő alkatrészek használatából származnak. A megfelelő nyomtatási minőség érdekében a gyártó azt javasolja, hogy az általa gyártott eredeti festéket használja. A használati utasításban lévő néhány illusztráció kissé eltérhet a készüléktől. Az IP-címről A jelen kézikönyvben az "IP-cím" az IPv6 és IPv6 környezetekre is vonatkozik. A valós környezetnek megfelelő útmutatásokat tanulmányozza. Opciók listája Ez a rész a nyomtatóopciók listáját és az ezen kézikönyvben használt neveket ismerteti. A kiegészítő neve TK2000 papíradagoló egység N típusú, 1 GB-os memóriaegység Merevlemezes meghajtó kiegészítő, C730-as típus IEEE interfészegység, O típus IEEE 1284 interfészkártya, A típus Kamera közvetlen nyomtatókártya, L típus SD kártya NetWare nyomtatáshoz, M típus VM-kártya, W típus Leírás 500-lapos papíradagoló egység SDRAM modul Merevlemez Vezeték nélküli LAN interfészkártya IEEE 1284 interfészkártya Közvetlen fényképnyomtatási kártya NetWare kártya VM-kártya 8

11 Mielőtt elkezdené Az adott modellre vonatkozó információ Ebben a részben megtudhatja, hogyan azonosíthatja be, hogy az Ön által használt nyomtató melyik régióhoz tartozik. A nyomtató hátsó részén, az alábbi ábrán jelzett helyen található egy címke. A címke tartalmazza azokat az adatokat, amelyek alapján beazonosíthatja a nyomtató régióját. Olvassa el a címkét. CSJ306 A következő információ régiónként változik. Olvassa el a nyomtató használati régiójához tartozó ábrának megfelelő információt. (főleg Európa és Ázsia) Ha a címke az alábbiakat tartalmazza, a nyomtató az "A" régióba tartozó modell: XXXX -27-es kód V (főleg Észak-Amerika) Ha a címke az alábbiakat tartalmazza, a nyomtató a "B" régióba tartozó modell: XXXX -17-es kód V A kézikönyvben szereplő méretek két mértékegységgel vannak megadva: metrikus és angolszász. Ha a nyomtatója 'A' régiós modell, a metrikus értékek vonatkoznak rá. Ha a nyomtatója 'B' régiós modell, angolszász mértékegységekben megadott értékek vonatkoznak rá. 9

12 1. Kezdeti lépések Az alkatrészek neveinek és funkcióinak ismertetése Útmutató az alkotóelemekhez Ne takarja le a szellőző nyílásokat azzal, hogy a közelükbe vagy velük szembe tárgyakat helyez el. A nyomtató túlmelegedése hibás működést okozhat. Elölnézet CSJ Felső fedél Nyissa fel a fedelet a festékazetta vagy a fekete dobegység/színes dobegységek cseréjéhez. 2. Standard tálca A nyomtatott lapok itt gyűlnek össze nyomtatott oldalukkal lefelé. 3. Kezelőpanel A kijelzőt kézzel kell felhajtani. Állítsa megfelelő szögbe, hogy tisztán lássa. 10

13 Az alkatrészek neveinek és funkcióinak ismertetése CSJ250 Lásd 16. o. "Útmutató a készülék kezelőpaneljének neveihez és funkcióihoz". 4. Elülső burkolat Nyissa fel ezt a fedelet a festék hulladéktartályának kicseréléséhez vagy az elakadt papír eltávolításához. Nyomja meg a jobb oldali kart az elülső fedél kinyitásához. 5. Kézi adagoló Maximális tárolókapacitása 100 normál papírlap. A felhasználható papírméretekről és -típusokról további tudnivalókat lásd: 23. o. "Papír specifikációk". 6. Főkapcsoló Ezzel a kapcsolóval kapcsolhatja ki vagy be a készülék áramellátását. Végezze el a leállítási műveletet, az áramellátás ki-, vagy bekapcsolása előtt. A nyomtató kikapcsolását illetően lásd: 18. o. "A készülék kikapcsolása". 7. Hátralévő papír szintjelző Az adagolóban hátralévő körülbelüli papírmennyiséget mutatja. 8. Normál papíradagoló (1. adagoló) Maximális tárolókapacitása 250 normál papírlap. A felhasználható papírméretekről és -típusokról további tudnivalókat lásd: 23. o. "Papír specifikációk". 9. Leesés-gátló (A3, Legal és Dupla letter mérető nyomatokra) Emelje fel a hátsó terelőt (a nyíl által mutatott irányba húzva), hogy megakadályozza az A3, Legal és Dupla letter méretű papírok beesését a nyomtató mögé. A leesés-gátló használata után bizonyosodjon meg arról, hogy visszarakja az eredeti helyére. A leesés-gátló megsérülhet, ha valami nekiütődik vagy túlságosan nagy erőt alkalmaznak rá. 10. Standard adagoló hosszabbítója Használja ezt, hogy megtartsa a lapokat, amelyek nyomtatás után kijönnek a készülékből. Húzza ki a tartót a végének a lenyomásával, ami a készülék hátsó részén található. A standard adagoló hosszabbítójának használata után bizonyosodjon meg arról, hogy visszahelyezte eredeti helyére. Az adagoló megsérülhet, ha valami nekiütődik vagy túlságosan nagy erőt alkalmaznak rá. 11. Felső fedél nyitókarja Húzza felfelé ezt a kart a fedlap felnyitásához. 11

14 1. Kezdeti lépések 12. Ventillátorok A túlhevülés elkerülése érdekében ezeken a nyílásokon távozik a belső alkatrészek által termelt hő. Ezen szellőzőnyílások elzárása vagy eltömődése meghibásodást és hibás működést eredményezhet. 13. Elülső fedél nyitókarja Ezzel a karral nyithatja ki az elülső fedelet. 14. Papírméret tárcsázó A tárcsázóval a papírméret adható meg. A papírméret tárcsázón nem található papírméret használatához állítsa a tárcsázót " "-ra. Ilyen esetben a papírméretet a vezérlőpult segítségével állítsa be. Hátulnézet CSJ Ventillátorok A túlhevülés elkerülése érdekében ezeken a nyílásokon távozik a belső alkatrészek által termelt hő. Ezen szellőzőnyílások elzárása vagy eltömődése meghibásodást és hibás működést eredményezhet. 2. Memóriafedél Távolítsa el ezt a fedelet az opcionális SDRAM modul és merevlemez telepítéséhez. 3. Hálózati csatlakozó Csatlakoztassa a hálózati kábelt a nyomtatóhoz. A másik végét a hálózati konnektorba dugja. 4. Kábelfedél Távolítsa el ezt a fedőt a választható felületi elemek és az SD kártya telepítéséhez és különböző kábelek csatlakoztatásához. 5. Hátulsó fedél Emelje fel ezt a fedelet és csatlakoztassa a papíradagoló fedelét, amikor A4-nél vagy letternél nagyobb papírméretet tölt be. 6. USB port, A Csatlakoztasson külső eszközöket, például digitális fényképezőgépet, kártya-hitelesítési eszközt, stb. 12

15 Az alkatrészek neveinek és funkcióinak ismertetése 7. Kiegészítő kártyafoglalatok Távolítsa el a fedelet az SD kártyák telepítéséhez. 8. Opcionális interfész kártyafoglalat A kiegészítő interfészkártyák ide helyezhetőek be. Helyezzen be egy opcionális vezeték nélküli LAN interfész kártyát vagy IEEE 1284 interfész kártyát. 9. USB port, B A nyomtató számítógéphez történő csatlakoztatásához használjon USB kábelt. 10. Ethernet port A nyomtató hálózatra csatlakoztatásához hálózati interfészkábelt használjon! Belső kiegészítők CSJ Festék A nyomtató hátuljáról kell betölteni, a következő sorrendben: fekete (K), cián (C), magenta (M) és sárga (Y). Cserélje ki a festékkazettát, ha a következő felirat jelenik meg a vezérlőpanelen: " Kifogyott a festék" " Festékk.csere:" 2. Belső fedél Nyissa fel ezt a fedelet a fekete dobegység/színes dobegységek cseréje esetén. 3. Belső fedél nyitókar Ezzel a karral nyithatja ki a belső fedelet. 13

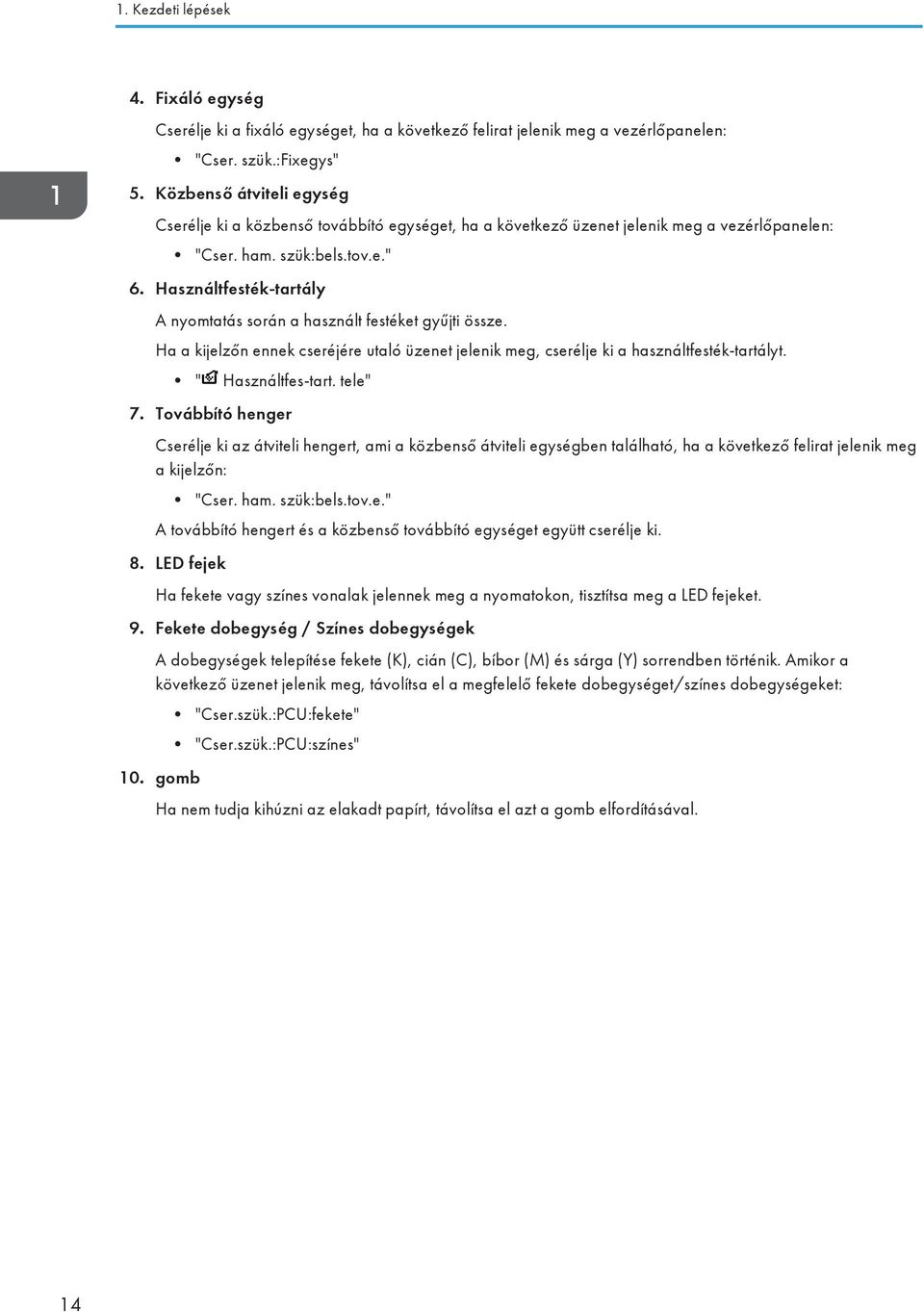

16 1. Kezdeti lépések 4. Fixáló egység Cserélje ki a fixáló egységet, ha a következő felirat jelenik meg a vezérlőpanelen: "Cser. szük.:fixegys" 5. Közbenső átviteli egység Cserélje ki a közbenső továbbító egységet, ha a következő üzenet jelenik meg a vezérlőpanelen: "Cser. ham. szük:bels.tov.e." 6. Használtfesték-tartály A nyomtatás során a használt festéket gyűjti össze. Ha a kijelzőn ennek cseréjére utaló üzenet jelenik meg, cserélje ki a használtfesték-tartályt. " Használtfes-tart. tele" 7. Továbbító henger Cserélje ki az átviteli hengert, ami a közbenső átviteli egységben található, ha a következő felirat jelenik meg a kijelzőn: "Cser. ham. szük:bels.tov.e." A továbbító hengert és a közbenső továbbító egységet együtt cserélje ki. 8. LED fejek Ha fekete vagy színes vonalak jelennek meg a nyomatokon, tisztítsa meg a LED fejeket. 9. Fekete dobegység / Színes dobegységek A dobegységek telepítése fekete (K), cián (C), bíbor (M) és sárga (Y) sorrendben történik. Amikor a következő üzenet jelenik meg, távolítsa el a megfelelő fekete dobegységet/színes dobegységeket: 10. gomb "Cser.szük.:PCU:fekete" "Cser.szük.:PCU:színes" Ha nem tudja kihúzni az elakadt papírt, távolítsa el azt a gomb elfordításával. 14

17 Az alkatrészek neveinek és funkcióinak ismertetése Útmutató a nyomtató belső opciók funkcióihoz CSJ SD memóriakártya opciók Közvetlen fényképnyomtatási kártya Lehetővé teszi a PictBridge-kompatibilis digitális fényképezőgépekkel készített képek közvetlen módon történő kinyomtatását. VM-kártya Ennek a kártyának a használatával beágyazott szoftveralkalmazásokat telepíthet. NetWare kártya Ez a kártya a NetWare szerver használatakor szükséges. Az opció felszereléséhez lásd: Felhasználói kézikönyv. 2. Opcionális interfészegyégek Vezeték nélküli LAN kártya Lehetővé teszi a vezeték nélküli LAN-hálózaton keresztüli kommunikációt. IEEE 1284 interfészkártya IEEE 1284-es kábel csatlakoztatását teszi lehetővé. Az opció felszereléséhez lásd: Felhasználói kézikönyv. 3. SDRAM modul 1,0 GB-nyi memóriát adhat hozzá. Az opció felszereléséhez lásd: Felhasználói kézikönyv. 4. Merevlemez Lehetővé teszi a kinyomtatni kívánt dokumentumok tárolását. Az opció felszereléséhez lásd: Felhasználói kézikönyv. 15

18 1. Kezdeti lépések Ha ugyanabba a nyílásba behelyezhető két vagy több SD kártyát szeretne használni, vegye fel a kapcsolatot értékesítési vagy szervizképviselőjével. Útmutató a készülék kezelőpaneljének neveihez és funkcióihoz Ez az ábra a nyomtató vezérlőpultját mutatja CSJ [Job Reset] billentyű A nyomtató online állapotában ezzel a gombbal szakíthatja meg a folyamatban levő nyomtatást. 2. Fényérzékelő Ez az érzékelő érzékeli a környezeti világítás szintjét, amikor az ECO Night Sensor funkció aktiválva van. 3. [Switch Functions] billentyű Ezzel a gombbal válthat a nyomtató kezelési képernyője és az aktuális funkció képernyője között. 4. Kijelző Jelzi a nyomtató aktuális állapotát, vagy a hibaüzenetet. Az energiatakarékos módra való átmenet lekapcsolja a háttérvilágítást. Az Energiatakarékos móddal kapcsolatosan lásd: 19. o. "Energia-megtakarítás". 5. Görgetőgombok Nyomja le ezeket a gombokat a kurzor különböző irányokba való mozgatásához. Amikor a [ ] [ ] [ ] [ ] gombok megjelenik ebben a kézikönyvben, akkor nyomja meg a megegyező irányú görgetőgombot. 6. Működés jelző Kigyullad, amikor a nyomtató készen áll arra, hogy adatokat fogadjon a számítógéptől. Villog, amikor a nyomtató előkészül vagy adatokat fogad. Ha a nyomtatót kikapcsolják vagy energiatakarékos üzemmódba kapcsol, a lámpa kialszik. 16

19 Az alkatrészek neveinek és funkcióinak ismertetése 7. [Suspend/Resume] billentyű Nyomja meg ezt a gombot az aktuális nyomtatási munka felfüggesztéséhez. A jelző világít, amíg a feladat fel van függesztve. A feladathoz való visszatéréshez nyomja meg ismét ezt a gombot. A felfüggesztett munka automatikusan újraindul, ha az [Auto. alaph. időz.] menüben meghatározott idő letelt (alapértelmezett: 60 másodperc). Részletekért az [Au.alaph.időz.] beállításához lásd: Felhasználói kézikönyv. 8. Adatbevitel jelzőlámpa Villog, amikor a nyomtató adatot fogad a számítógéptől. Az adatfogadás-jelzőlámpa világít, ha nyomtatandó adat van a készülékben. 9. [Menu] billentyű A nyomtató jelenlegi beállításainak ellenőrzéséhez és módosításához nyomja meg ezt a gombot. Lenyomásával igényeinek megfelelően változtathatja meg a beállításokat. Lásd: Felhasználói kézikönyv. 10. Figyelmeztetés jelzőlámpa Világít vagy villog, amikor nyomtatóhiba merül fel. Piros: nyomtatás nem lehetséges, vagy lehetséges, de a nyomtatás minősége nem garantálható. Villogó sárga: a nyomtató hamarosan karbantartásra szorul, vagy egy fogyóelemet, például festékkazettát kell cserélnie. Kövesse a kijelzőn megjelenő utasításokat. 11. Kiválasztó gombok A kijelző alsó sorában lévő funkcióelemekhez tartoznak. Példa: Amikor a kézikönyv utasítja, hogy nyomja le az [Opció] gombot, nyomja le az eredeti képernyő alatt, a bal oldalon található választógombat. 12. [Escape] billentyű Művelet megszakításához vagy az előző képernyőhöz való visszatéréshez nyomja meg ezt a gombot. 13. [OK] billentyű A gombbal megerősítheti a beállításokat vagy a beállított értékeket, esetleg a következő menüszintre léphet. 17

20 1. Kezdeti lépések A készülék be-/kikapcsolása Ez a rész ismerteti a nyomtató bekapcsolását és kikapcsolását. A készülék bekapcsolása 1. Győződjön meg arról, hogy a hálózati kábel stabilan csatlakozik-e a fali konnektorhoz. 2. Nyomja meg a főkapcsolót. CSJ313 A tápjelző kigyullad. A nyomtató hangot adhat ki inicializálás közben. Ez a hang nem utal működési hibára. A készülék kikapcsolása Amikor a tápkábelt kihúzza a fali dugaljból, mindig a villásdugaszt fogja meg, ne a tápkábelt. Ha a kábelt húzza, az károsíthatja a tápkábelt. Ha sérült tápkábelt használ, az tűzveszélyes és áramütést okozhat. Ne nyomja meg és tartsa lenyomva a főkapcsolót, amikor kapcsolja ki a nyomtatót. Így erőszakosan kapcsolja ki a nyomtatót és megsérülhet a merevlemez és az SDRAM modul, ezzel okozva a nyomtató hibás működését. Mielőtt kihúzza a fali csatlakozót, kapcsolja ki a készülék főkapcsolóját, és győződjön meg róla, hogy a főkapcsoló jelzőlámpája már nem világít. Ellenkező esetben a merevlemez vagy a memória megsérülhet, ami a készülék hibás működését eredményezi. Művelet közben ne kapcsolja ki a nyomtatót. 18

21 A készülék be-/kikapcsolása 1. Nyomja meg a főkapcsolót. CSJ313 A leállítási folyamat befejezésekor a főkapcsoló automatikusan kikapcsol. Ha a kikapcsolási képernyő nem tűnik el, vegye fel a kapcsolatot a szervizképviselővel. Energia-megtakarítás A nyomtató a következő energiatakarékossági funkciókkal rendelkezik. Energiatakarékos üzemmód (Fixáló egység kikapcsolva üzemmód) Ha egy műveletet követően bizonyos ideig nem használja a nyomtatót, a kijelző kikapcsol, a nyomtató pedig Energiatakarékos üzemmódba lép. A nyomtató kevesebb áramot fogyaszt energiatakarékos módban. A [Fixálóegys. Ki mód időzítő] alatt módosíthatja, meddig várjon a nyomtató, mielőtt Energiatakarékos üzemmódba vált. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Az Energiatakarékos üzemmódból való kilépéshez tegye a következők valamelyikét: Nyomja meg valamelyik billentyűt a vezérlőpulton (kivéve a [Funkciók átváltása] billentyűt) Nyomtasson ki egy számítógépről küldött munkát. Készenléti állapot Ha az Energiatakarékos üzemmódba való belépést követően a nyomtató egy megadott ideig inaktív lesz, belép az Alvó üzemmódba, hogy még tovább csökkentse az áramfogyasztást. A nyomtató a következők alkalmával is Alvó üzemmódba lép: Az idő, ameddig a nyomtató vár, mielőtt Alvó üzemmódba lép, az [Alvó mód időzít.] pontban állítható be. Ez a [Heti időzítő:] pontban megadott nap és idő. Az [Alvó üzemmód időzítése] és a [Heti időzítő:] beállításának részleteiért lásd: Felhasználói kézikönyv. Az Alvó üzemmódból való kilépéshez tegye a következők valamelyikét: Nyomja meg valamelyik billentyűt a vezérlőpulton. 19

22 1. Kezdeti lépések Nyomtasson ki egy számítógépről küldött munkát. Kikapcsolva ECO Night Sensorral A nyomtató érzékeli az alacsony környező fényerőszintet és éjjel automatikusan kikapcsolja a tápellátást. Az [ECO Night Sensor] beállításának részleteiért lásd: Felhasználói kézikönyv. Az energiatakarékos üzemmódok nem fognak működni, ha: Külső eszközökkel kommunikál A merevlemez aktív Figyelmeztető üzenet jelent meg Szerviz hívását javasló üzenet jelenik meg A papír elakadt A nyomtató fedelei nyitva vannak A festékszintet épp feltöltik A nyomtatóbeállítások képernyő megjelent Bemelegedés van folyamatban. Adatfeldolgozás történik A műveletek nyomtatás közben megszakításra kerülnek Az Adatfogadás-jelző világít vagy villog A próbanyomtatás, bizalmas nyomtatás, tárolás nyomtatáshoz vagy tárolt nyomtatás képernyő jelenik meg Egy eltárolt dokumentum képernyője jelenik meg A nyomtató kevesebb energiát fogyaszt, ha Alvó üzemmódban van, de tovább tart, amíg elindul a nyomtatás. Ha kettő vagy több energiatakarékos funkció van beállítva, az a funkció lép érvénybe, melynek a feltételei hamarabb teljesülnek. 20

23 A Nyomtató-konfiguráció képernyők megjelenítése A Nyomtató-konfiguráció képernyők megjelenítése Ez a rész leírja, hogyan jelenítheti meg a nyomtató-konfiguráció képernyőt. A Nyomtató-konfiguráció képernyők megjelenítése a vezérlőpult segítségével Ez a rész a konfigurációs képernyőkhöz való hozzáférést ismerteti. A konfigurációs képernyők lehetővé teszik az alapértelmezett értékek módosítását vagy beállítását. Ha az Adminisztrátori hitelesítés kezelése be van kapcsolva, vegye fel a kapcsolatot az adminisztrátorral. 1. Nyomja meg a [Menu] gombot. 2. Válassza ki a módosítani kívánt beállításokat. A következő vagy előző elem kiválasztásához nyomja meg a [ ] vagy [ ] gombot. 3. Nyomja meg az [OK] gombot. CSJ318 A konfigurációs képernyőn keresztül elvégzett módosítások a fő tápkapcsoló kikapcsolását követően is érvényben maradnak. A beállítások módosításainak törléséhez és a kezdőképernyőhöz való visszatéréshez nyomja meg az [Escape] gombot. A Nyomtató-konfiguráció képernyők megjelenítése webböngésző segítségével A Web Image Monitor-on belül két mód érhető el: vendég mód és adminisztrátor mód. 21

24 1. Kezdeti lépések A kijelzett elemek nyomtató típusától függően különbözhetnek. Vendég mód Ennél az üzemmódnál nem szükséges megadni a bejelentkezési adatokat. A vendég módban a nyomtató állapota, beállításai, és a nyomtatási munka állapota megtekinthető, de a nyomtató beállításai nem módosíthatók. Adminisztrátori mód Ennél az üzemmódnál rendszergazdai bejelentkezés szükséges. Rendszergazda módban különféle nyomtató-beállításokat konfigurálhat. IPv4-cím bevitelekor semmilyen szegmenst ne kezdjen nullával. Például: Ha a cím " ", írja be ezt: " ". 1. Indítsa el a webböngészőt. 2. Írja be a " IP-címe vagy gazdaneve)/" címet a webböngésző címsorába. Megjelenik a Web Image Monitor legfelső oldala. Amennyiben a nyomtató gazdagép neve regisztrálva van a DNS vagy WINS szerveren, beírhatja azt. SSL titkosított kommunikációs protokoll beállításakor, olyan környezetben, amelynek szerver hitelesítése meg van határozva, ezt adja meg: " IP címe vagy gazdaneve)/". 3. A Web Image Monitor-ba történő bejelentkezéshez adminisztrátori üzemmódban kattintson a [Bejelentkezés] gombra az oldal tetején. A felhasználói nevet és jelszót kérő ablak megjelenik. 4. Írja be a felhasználónevét és a jelszót, majd kattintson a [Belépés]-re. A belépési felhasználónév és jelszó ügyében kérje a rendszergazda segítségét. Előfordulhat, hogy a webböngésző úgy van beállítva, hogy elmentse a felhasználónevet és a jelszót. Ha ezeket nem szeretné elmenteni, állítsa be úgy a webböngészőt, hogy ezeket az adatokat ne mentse el. 22

25 2. A papír behelyezése Ez a fejezet leírja az egyes papírméreteknél és -típusoknál elérhető adagolókat, és elmagyarázza, hogyan kell betölteni a papírt a papíradagolókba. Papír specifikációk Az elvárt nyomtatási eredmények eléréséhez fontos, hogy megfelelő bemeneti tálcát válasszon a használni kívánt papír méretének, típusának és súlyénak megfelelően. A vezérlőpulton, a Web Image Monitor és/vagy a papírméret tárcsázó segítségével pedig meg kell adnia a helyes papírméretet és - típust. Papírbetöltési eljárás 1. Ellenőrizze, hogy a papíradagoló megfelelő-e a nyomtatáshoz használni kívánt papír méretének, típusának és súlyának. Az egyes papírméreteknél elérhető papíradagolókért nézze meg a lenti táblázatot. 2. Módosítsa a papírméret és-típus beállítását a kiválasztott adagolónak megfelelően. A papírméret és -típus módosításához használja a nyomtató vezérlőpultját vagy a Web Image Monitor-t. Amikor az 1-4. adagolóba tölt papírt, állítsa be a papírméret tárcsázót az adagolókon. A papírbeállítások vezérlőpult segítségével történő módosításával kapcsolatosan lásd: Felhasználói kézikönyv. 3. Helyezzen papírt az adagolóba. A papír betöltésével kapcsolatban lásd: 30. o. "Papír betöltése a papíradagolókba" vagy 36. o. "Papír betöltése a kézi adagolóba". A borítékok betöltésével kapcsolatban lásd: 40. o. "Borítékok betöltése". Papírméret specifikációk A lenti táblázat az egyes bemeneti tálcákba betölthető papírméreteket mutatja. A "Papírméret" oszlop a papírméretek nevét mutatja azok méreteivel milliméterben és hüvelykben. Az és ikonok a papír tájolását jelölik a nyomtatótesthez viszonyítva. A táblázatban található betűk a következőket jelölik: A: Válassza ki a papírméretet a kezelőpanel segítségével. B: Válassza ki a papírméretet a papírméret tárcsázó segítségével az adagolón. C: Állítsa a papírméret tárcsázót az adagolón "*"-ra, majd válassza ki a papírméretet a vezérlőpult segítségével. -: Ez a papírméret nem elérhető. 23

26 2. A papír behelyezése Metrikus méretek Papírméret Kézi adagoló 1. adagoló 2-4. papíradag oló A mm A B A mm A B A mm A B C A mm A B - A mm A B - B mm A C B mm A C B mm A C - B mm A - C5 Env mm A C - C6 Env mm A C - DL Env mm A C mm mm A C mm mm A C mm mm A C - 8K mm A B C 16K mm A B C 16K mm A C Angolszász méretek Papírméret Kézi adagoló 1. adagoló 2-4. papíradag oló " 17" A B 24

27 Papír specifikációk Papírméret Kézi adagoló 1. adagoló 2-4. papíradag oló 8 1 / ,5" 14" A B 8 1 / ,5" 13" A C 8 1 / ,5" 11" A B 8 1 / ,25" 14" A C / ,25" 13" A B C " 13" A C " 10" A C / / 2 7,25" 10,5" A B C 7 1 / / 2 7,25" 10,5" A C 5 1 / / 2 5,5" 8,5" A C 5 1 / / 2 5,5" 8,5" A / / 2 4,125" 9,5" A C / / 2 3,875" 7,5" A C " 15" A C " 14" A C / ,5" 12" A C - Egyéni méret specifikációk A vízszintes és függőleges méret megadásával egyéni méretű papírt is betölthet. Az alábbi táblázatok az egyes adagolókba betölthető egyéni papírméreteket mutatják. Metrikus méretek Papíradagoló Vízszintes méret Függőleges méret Kézi adagoló 64,0-297,0 mm 127,0-1260,0 mm 1. adagoló * 90,0-297,0 mm 148,0-432,0 mm 2-4. papíradagoló 139,7-297,0 mm 182,0-432,0 mm 25

28 2. A papír behelyezése Angolszász méretek Papíradagoló Vízszintes méret Függőleges méret Kézi adagoló 2,52-11,69 5,00-49,60 1. adagoló * 3,55-11,69 5,83-17, papíradagoló 5,50-11,69 7,17-17,00 * Az 1. adagolóba nem tölthet be 279,4 mm-nél (11,0 hüvelyk) szélesebb és 420 mm-nél (16,6 hüvelyk) hosszabb papírt. Papírtípus specifikációk Az alábbi táblázat az egyes adagolókba betölthető papírtípusokat mutatja. Nézze meg a Papírsúly táblázatot a Papírsúly sz. oszlopban számokkal jelölt tényleges papírsúlyért. Használja mindkét táblázatot a használt papír helyes papírtípusának meghatározásához. A táblázatban található betűk a következőket jelölik: A: Támogatott -: Nem támogatott Papírtípus Papírsúly sz. Kézi adagoló 1. adagoló 2-4. papíradagoló Vékony papír 1 A Normál papír 1 2 A Normál papír 2 3 A Közepesen vastag papír 4 A Thick Paper 1 (Vastag papír 1) Thick Paper 2 (Vastag papír 2) 5 6 A A Thick Paper 1 (Vastag papír 3) 7 A - Recycled Paper (Újrahasznosított papír) 1-7* 1 A Color Paper (Színes papír) 1-7* 1 A Speciális papír * 2 A 26

29 Papír specifikációk Papírtípus Papírsúly sz. Kézi adagoló 1. adagoló 2-4. papíradagoló Speciális papír 2 4, 5 * 2 A Speciális papír 3 6, 7* 1 * 2 A Fejléces papír 1-7* 1 A Előnyomott papír 1-7* 1 A Bond Paper (Bankjegypapír) 1-7* 1 A Kartonpapír 1-7* 1 A Label Paper (Címkepapír) 1-7* 1 A Fényes papír -* 2 A Envelope (Boríték) 5, 6 A - Bevonatos papír 5-7* 1 A Papírtömeg Szám Papírtömeg g/m 2 (15 18 lb. BANKJEGYPAPÍR) g/m 2 (18 20 lb. BANKJEGYPAPÍR) g/m 2 (20 24 lb. BANKJEGYPAPÍR) g/m 2 (24 34 lb. BANKJEGYPAPÍR) g/m 2 (34 LB. BANKJEGYPAPÍR-90 LB. INDEX) g/m 2 (90 lb. INDEX 80 lb. FEDŐLAP) 7* g/m 2 (80 lb. FEDŐLAP 140 lb. INDEX) *1 A 7. sz. papírsúly csak a kézi adagolónál érhető el. *2 Ennél a papírtípusnál nem szükséges megadni a papírsúlyt. 27

30 2. A papír behelyezése Papírral kapcsolatos tudnivalók Ne kíséreljen meg tűzőkapcsos lapokra, alumfóliára, indigóra vagy más, vezető papírra nyomtatni. Ez tüzet okozhat. Figyelmeztetések Ahhoz, hogy a készülék egyszerre mindig csak egy lapot húzzon be, pörgesse át a lapokat, mielőtt betöltené azokat. Ha akkor tölt be papírt, amikor az adagolóban már csak néhány lap van, akor egyszerre több papírlap behúzása fordulhat elő. Vegye ki a megmaradt lapokat, rakja össze őket az új papírlapokkal, majd az egész adagot szellőztesse át, mielőtt behelyezné az adagolóba. Betöltés előtt simítsa ki a hullámos vagy gyűrött papírt. Az egyes adagolóknál rendelkezésre álló papírméreteket és -típusokat illetően lásd: 23. o. "Papír specifikációk". A nyomtató használati környezetétől függően időnként zizegő hangot hallhat, amint a papír áthalad a nyomtatón. Ez a hang nem utal működési hibára. Nem használható papír A hibák és elakadások elkerülése érdekében ne használja a következőket: Tintasugaras nyomtatókba való papírt, hőfax papírt, művészi papírt, perforált sorú papírt, szegélyes papírt, hőálló fóliát vagy ablakborítékokat Meghajlott, összehajtott vagy gyűrött papírt, perforált papírt, csúszós papírt, megtört papírt, durva papírt, kis erősségű vékony papírt, poros felületű papírt Papírtárolás Hiba léphet fel, ha olyan oldalra nyomtat, amelyre már egyszer nyomtattak. Bizonyosodjon meg arról, hogy csak a tiszta oldalakra nyomtat. A papír rossz állapota még a támogatott papírtípusok esetében is papírelakadást vagy hibás működést okozhat. A nem megfelelő módon tárolt lapok elakadhatnak a készülék belsejében. Ha durva rostú papírra nyomtat, a készített kép elmosódhat. Ne töltsön be olyan lapokat, amelyekre már nyomtattak egy másik készülékkel. A papír tárolása során mindig tartsa be az alábbi óvintézkedéseket: Ne tárolja a papírt olyan helyen, ahol közvetlen napsugárzás érheti. Ne tároljon papírt nedves helyeken (a nedvességtartalom legfeljebb 70% legyen). Sík felületen tárolja. Ne tárolja a lapokat függőleges helyzetben. 28

31 Papírral kapcsolatos tudnivalók Felbontás után a papírt műanyag tasakokban tárolja. Nyomtatási terület Az alábbi ábrán a nyomtatóval használt papír javasolt nyomtatási területe látható CEC Nyomtatási terület 2. Adagolási irány 3. 4,2 mm (0,2 hüvelyk) 4. 4,2 mm (0,2 hüvelyk) A nyomtatási terület nagyban függhet a papír méretétől, a nyomtatónyelvtől és a nyomtatóvezérlő beállításaitól. A nyomtatómeghajtó beállításaitól függően képes lehet a javasolt nyomtatási területen kívüli nyomtatásra. Azonban a kimenet lehet, hogy nem lesz megfelelő, vagy papíradagolási probléma fordulhat elő. Ha a [Kifutó nyomtatás] a [Kész-üzemm-ok]-ban a [Nyomtatási beállítások] alatt engedélyezve van, a bal, jobb és lenti margó az adagolási irányhoz viszonyítva 0 mm lesz. A [Kifutó nyomtatás] részleteiért lásd: Felhasználói kézikönyv. 29

32 2. A papír behelyezése Papír betöltése a papíradagolókba A következő példában a papír a 1. adagolóba kerül betöltésre. A papír betöltésekor körültekintően járjon el, nehogy valamely alkatrész becsípje vagy megsértse az ujját. Az egyes papírméreteknél és -típusoknál használható adagolókkal kapcsolatosan lásd: 23. o. "Papír specifikációk". Bizonysodjon meg arról, hogy a helyes papírméretet és betöltési tájolást választotta ki a papírméret tárcsázón az adagolón. Máskülönben a nyomtató megsérülhet, vagy nyomtatási problémák fordulhatnak elő. Bizonyosodjon meg arról, hogy a papírköteg nem haladja meg a papíradagoló belsején található maximális jelzést. Túl sok papír adagolása papírelakadáshoz vezethet. Ha gyakran fordul elő papírelakadás, pörgesse át az adagolóban lévő papírköteget. Ne rakjon különböző típusú papírokat egyazon papíradagolóba. A papír betöltését követően a vezérlőpult vagy a papírméret tárcsázó segítségével adja meg a papírméretet, a vezérlőpult segítségével pedig a papírtípust. Dokumentum nyomtatása esetén ugyanazt a papírméretet és papírtípust adja meg a nyomtató meghajtóján, amit a kezelőpanelen. Ne mozgassa az oldalsó, illetve hátsó papírterelőt erőteljesen. Ha így tesz, a tálca megsérülhet. Címkepapírt csak egyenként töltsön be. 1. Óvatosan húzza ki az adagolót. A papírméretjelzőt állítsa az adagolóban lévő papír méretének és adagolási irányának megfelelően. 1. adagolónál 2-4. adagolónál CSH053 30

33 Papír betöltése a papíradagolókba CSJ Óvatosan húzza meg az adagolót, amíg meg nem áll, emelje meg az adagoló elejét, majd húzza ki a nyomtatóból. CSH054 A tálcát sima felületre helyezze. 3. Nyomja be az oldalsó papírterelőn lévő kapcsot, majd csúsztassa be a terelőt a papírméret eléréséhez. CSJ119 31

34 2. A papír behelyezése 4. Nyomja be az alsó papírterelőt és csúsztassa beljebb, hogy az elérje a szabvány papírméretet. CSJ Amikor a papíradagolóba tölt be papírt, csúsztassa a két kapcsolót az adagoló alsó részén a papír vastagságának megfelelő helyzetbe. CSJ168 Ha a papír 164 g/m 2 (44 font) vagy vastagabb, csúsztassa mindkét kapcsolót hátsó (vastag) helyzetbe. Ha a papír könnyebb mint 163 g/m 2 (43 font), csúsztassa mindkét kapcsolót elülső (vékony) helyzetbe. 6. Mielőtt a papíradagolóba tenné, pörgesse át a papírlapokat. CBK Az új papírköteget nyomtatandó oldallal felfelé töltse be. Győződjön meg róla, hogy a papírköteg magassága nem ér túl a papíradagoló felső határ jelén. 32

35 Papír betöltése a papíradagolókba CSJ Az esetleges rések eltüntetéséhez szűkítse a papírvezetőket. Az adagolóba betöltött papírt ne mozdítsa el néhány milliméternél jobban. Ha túlságosan elmozdítja a betöltött papírt, a lap szélei megsérülhetnek az adagoló emelőtálcájának nyílásainál, ami a lapok meggyűrődését vagy beszorulását eredményezheti. 9. Emelje fel az adagoló elejét, majd óvatosan csúsztassa a nyomtatóba, amíg meg nem áll. CSJ310 A papírelakadások elkerülése végett bizonyosodjon meg arról, hogy a tálca megfelelően van behelyezve. Ha A4 vagy 8 1 / 2 11 méretűnél nagyobb papírt tölt be az 1. adagolóba, hosszabbítsa meg az adagolót. Részletek: 34. o. "1. adagoló meghosszabbítása". Postcard vagy mm méretű papír betöltése előtt egyenesítsen ki minden gyűrődést 2 mm-en (0,1 hüvelyk) belül felfelé és 0 mm-en (0 hüvelyk) belül lefelé az adagolón. A fejléces papírt meghatározott tájolással kell betölteni. Részletek: 38. o. "Fix tájolású papír vagy kétoldalas papír betöltése". A boríték az 1. adagolóba tölthető. A borítékokat meghatározott tájolással kell betölteni. Részletek: 40. o. "Borítékok betöltése". 33

36 2. A papír behelyezése 1. adagoló meghosszabbítása A4 vagy 8 1 / 2 11 méretűnél nagyobb papír betöltésekor az 1. adagolóba hosszabbítsa meg az adagolót és csatlakoztassa a papíradagoló fedelét. 1. Húzza ki az adagolót a nyomtatóból. Részletekért lásd: 1. és 2. lépés: 30. o. "Papír betöltése a papíradagolókba". 2. Csúsztassa befelé a fogantyúkat az adagoló kioldásához, majd húzza ki az adagolót, amíg meg nem áll CSJ Állítsa vissza a tartókat eredeti helyzetükbe. CSJ123 34

37 Papír betöltése a papíradagolókba 4. Miután behelyezte az adagolót a nyomtatóba, csatlakoztassa a papíradagoló fedelét. Emelje fel a hátsó fedelet és tartsa vízszintesen, majd csatlakoztassa a papíradagoló fedelét a mindkét oldalon kilógó részek benyomásával a nyomtatón található lyukakba. CSJ232 A4, 8 1 / 2 11 vagy kisebb méretű papír betöltésekor ne hosszabbítsa meg az adagolót. Ellenkező esetben papírelakadás fordulhat elő. 35

38 2. A papír behelyezése Papír betöltése a kézi adagolóba Az egyes papírméreteknél és -típusoknál használható adagolókkal kapcsolatosan lásd: 23. o. "Papír specifikációk". Bizonyosodjon meg arról, hogy a papírköteg nem haladja meg a maximálisan megengedett magasságot. Túl sok papír adagolása papírelakadáshoz vezethet. Ne keverje a különböző típusú papírokat. A papír betöltése után a vezérlőpult segítségével adja meg a papírméretet és -típust. Dokumentum nyomtatása esetén ugyanazt a papírméretet és papírtípust adja meg a nyomtató meghajtóján, amit a kezelőpanelen. Címkepapírt csak egyenként töltsön be. 1. Miközben lenyomva tartja a gombot a kézi adagoló közepén fent, húzással nyissa ki az adagolót. CSJ124 A4 vagy 8 1 / 2 11 méretű papírnál nagyobb papír betöltésekor húzza ki a kézi adagoló hosszabbítóját. CSJ125 36

39 Papír betöltése a kézi adagolóba 2. Csúsztassa az oldalsó vezetőket kifelé, majd töltsön be papírt a nyomtatandó oldalával lefelé, amíg megakad CSJ Állítsa az oldalsó papírvezetőket a papír szélességéhez. CSJ127 A kézi adagoló használatakor a másolópapír ajánlott tájolási iránya:. Postcard vagy mm méretű papír betöltése előtt egyenesítsen ki minden gyűrődést 2 mm-en (0,1 hüvelyk) belül felfelé és 0 mm-en (0 hüvelyk) belül lefelé az adagolón. A fejléces papírt meghatározott tájolással kell betölteni. Részletek: 38. o. "Fix tájolású papír vagy kétoldalas papír betöltése". Boríték is betölthető a kézi adagolóba. A borítékokat meghatározott tájolással kell betölteni. Részletek: 40. o. "Borítékok betöltése". 37

40 2. A papír behelyezése Fix tájolású papír vagy kétoldalas papír betöltése A megszabott elhelyezkedésű (fentről lefelé) vagy a kétoldalas papírra (például, fejléces papírra, lyukasztott papírra vagy másolópapírra) a papír behelyezésétől függően nem biztos, hogy a készülék jól nyomtat. Beállítások a vezérlőpult segítségével Adja meg az [Autom. felism.] vagy [Be (mindig)] értéket a [Képelforgatás fejléchez]-nél a [Készüzemm-ok]-ban a [Nyomtatási beállítások] alatt, majd helyezze el a papírt a lentiek szerint. A Képelforgatás fejléchez részleteit illetően lásd: Felhasználói kézikönyv. Papírtájolás Az ikonok jelentése a következő: Ikon Jelentés A papírt nyomtatott oldallal felfelé helyezze vagy töltse be. A papírt a nyomtatott oldallal lefelé helyezze vagy töltse be. Nyomtatási oldal 1-4. papíradagolók Kézi adagoló Egyoldalas Kétoldalas 38

41 Fix tájolású papír vagy kétoldalas papír betöltése Fejléces papírra történő nyomtatáskor, amennyiben a [Képelforgatás fejléchez] funkciót [Autom. felism.]-re állította, meg kell adnia a [Fejléces] értéket a papírtípusnál a nyomtatómeghajtó beállításainál. Amennyiben egy nyomtatási munkát nyomtatás közben egyoldalasról kétoldalas nyomtatásra módosít, az első példány után az egyoldalas nyomatok nyomtatása az ellenkező irányban történhet. Ha azt szeretné, hogy a nyomtatott papír egy irányba nézzenek, különböző bemeneti tálcát adjon meg az egyoldalas és a kétoldalas nyomtatáshoz. Fontos tudni, hogy az egyoldalas nyomtatásra megadott adagolónál le kell tiltani a kétoldalas nyomtatást. 2 oldalas nyomatok készítésével kapcsolatosan lásd: Felhasználói kézikönyv. 39

42 2. A papír behelyezése Borítékok betöltése Ez a rész különböző részleteket és javaslatokat tartalmaz a borítékok használatához. Borítékok specifikációi Ne használjon ablakos borítékokat. A borítékok, különösen a ragasztósak, összetapadhatnak. Betöltés előtt pörgesse át őket, hogy szétválassza őket egymástól. Ha a borítékok még mindig összeragadnak, egyenként adagolja be azokat. Az ezzel a nyomtatóval használható borítéktípusokat illetően lásd: 23. o. "Papír specifikációk". Elakadás fordulhat elő a fülek hosszától és alakjától függően. A borítékokat nyitott füllel töltse be. A borítékokat csak akkor töltse be zárt füllel, ha azokat úgy vásárolta. Ha a borítékokat nyitott füllel tölti be, egyedi méretet adjon meg. Csak akkor nyomtathat normál borítékméret mellett, ha a borítékokra zárt füllel nyomtat. A borítékok behelyezése előtt, nyomja le azokat a levegő kipréselése érdekében, és igazítsa össze a négy sarkukat. Ha gyűröttek vagy meghajlottak, simítsa ki egy ceruzával vagy egy vonalzóval a borítékok felső szélét (vagyis azt, amelyiknél fogva betölti őket a nyomtatóba). A borítékok betöltésének módja a borítékok tájolásától függően változik. Bizonyosodjon meg arról, hogy a borítékokat megfelelő tájolással tölti be. Tájolás 1. papíradagoló Kézi adagoló Borítékok Fülek: nyitva Borítékok alsó fele: a nyomtató jobb oldala felé Nyomtatandó oldal: nyomtatott oldallal felfelé Fülek: nyitva Borítékok alsó fele: a nyomtató jobb oldala felé Nyomtatandó oldal: nyomtatott oldallal lefelé 40

43 Borítékok betöltése Tájolás 1. papíradagoló Kézi adagoló Borítékok Fülek: nyitva Borítékok alsó fele: a nyomtató elülső oldala felé Nyomtatandó oldal: nyomtatott oldallal felfelé Fülek: nyitva Borítékok alsó fele: a nyomtató hátulja felé Nyomtatandó oldal: nyomtatott oldallal lefelé Borítékok betöltésekor használja a vezérlőpultot és a nyomtatómeghajtót a "Boríték" kiválasztásához papírtípusnak, és adja meg a borítékok vastagságát. A nyomtató felé hosszanti szélükkel betöltött borítékok esetén a nyomtatómeghajtó használatával forgassa el a nyomtatási képet 180 fokkal. Javasolt borítékok A javasolt borítékokkal kapcsolatos információkért vegye fel a kapcsolatot a helyi képviselővel. A betölthető borítékok mérete függ az adagolótól, amelybe be kívánja tölteni. Részletek: 23. o. "Papír specifikációk". Egyszerre csak egyfajta méretű és típusú borítékot helyezzen be a nyomtatóba. Kétoldalas mód nem használható a borítékokhoz. Betöltés előtt egyenesítsen ki minden gyűrődést 2 mm-re (0,1 hüvelyk) felfelé és 0 mm-re (0 hüvelyk) lefelé az adagolón. A jobb nyomtatási minőség biztosítása érdekében javasoljuk, hogy a jobboldali, baloldali, alsó és felső nyomtatási margót állítsa legalább 15 mm-re (0,6 hüvelyk). A borítékokra történő nyomtatás minősége egyenetlen lehet, ha a boríték egyes részei különböző vastagságúak. A nyomtatási minőség ellenőrzéséhez nyomtasson egy vagy két borítékra. Borítékokra való nyomtatáskor a nyomtatási sebesség az általánosnál alacsonyabb. Ha a kinyomtatott oldalak hullámosak vagy gyűröttek, simítsa ki őket. Ellenőrizze, hogy a borítékok nem nedvesek-e. A magas hőmérsékleten és a magas levegőnedvességi körülmények között a nyomtatási minőség csökkenhet és a borítékok meggyűrődhetnek. A környezettől függően a borítékokra történő nyomtatás során azok meggyűrődhetnek, még ha a javasolt típusúak is. 41

44 2. A papír behelyezése Egyes típusú borítékok gyűrötten, piszkosan vagy hibás nyomtatással jöhetnek ki a nyomtatóból. Ha összefüggő színt nyomtat a borítékra, vonalak jelenhetnek meg ott, ahol az egymást átfedő élek vastagabbá teszik a borítékot. Nyomtatás borítékokra Windows-szal (PCL 6/PostScript 3) 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. 2. Kattintson a [Részletes beállítás] fülre. 3. A "Menü:" mezőben kattintson az [Alapvetőc] ikonra, majd konfigurálja a következő beállításokat: Dokumentum mérete: Válassza ki a boríték méretét. 4. A "Menü:" mezőben kattintson a [Papír] ikonra, majd konfigurálja a következő beállításokat: Lapadagoló: Válassza ki azt az adagolót, amelybe a borítékokat töltötte. Papírtípus: Válassza a [Boríték] lehetőséget. Módosítsa a még szükséges nyomtatási beállításokat. Részletekért lásd a nyomtatómeghajtó súgóját. 5. Kattintson az [OK]-ra. 6. Indítsa el a nyomtatást az alkalmazás [Nyomtatás] párbeszédpaneléből. Konfigurálja a papírbeállításokat megfelelően mind a nyomtató-illesztőprogram, mind pedig a kezelőpanel használatával. A vezérlőpulton elvégezhető beállítások részleteiért lásd: Felhasználói kézikönyv. A borítékokat meghatározott tájolással kell betölteni. Részletek: 40. o. "Borítékok specifikációi". Nyomtatás borítékokra Windows-szal (PCL 5c) 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. 42

45 Borítékok betöltése 2. Kattintson a [Papír] fülre, majd konfigurálja a következő beállításokat: Lapadagoló: Válassza ki azt az adagolót, amelybe a borítékokat töltötte. Dokumentum mérete: Válassza ki a boríték méretét. Típus: Válassza a [Boríték] lehetőséget. Módosítsa a még szükséges nyomtatási beállításokat. Részletekért lásd a nyomtatómeghajtó súgóját. 3. Kattintson az [OK]-ra. 4. Indítsa el a nyomtatást az alkalmazás [Nyomtatás] párbeszédpaneléből. Konfigurálja a papírbeállításokat megfelelően mind a nyomtató-illesztőprogram, mind pedig a kezelőpanel használatával. A vezérlőpulton elvégezhető beállítások részleteiért lásd: Felhasználói kézikönyv. A borítékokat meghatározott tájolással kell betölteni. Részletek: 40. o. "Borítékok specifikációi". Nyomtatás borítékokra Mac OS X-szel 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. 2. Konfigurálja az alábbi beállításokat: Kétoldalas: Vegye ki a jelölést a jelölőnégyzetből. Papírméret: Válassza ki a boríték méretét. Tájolás: Válassza ki a boríték tájolását. 3. Az előugró menüből válassza a [Paper Feed] lehetőséget. 4. Válassza ki azt az adagolót, amelybe a borítékokat töltötte. 5. A helyi menüben válassza a [Printer Features] lehetőséget. 43

46 2. A papír behelyezése 6. Állítsa át a "Funkciókészletek:" menüt a következő beállítások konfigurálásához: Papírtípus: Válassza a [Boríték] lehetőséget. 7. Módosítsa a még szükséges nyomtatási beállításokat. 8. Indítsa el a nyomtatást az alkalmazás [Nyomtatás] párbeszédpaneléből. Konfigurálja a papírbeállításokat megfelelően mind a nyomtató-illesztőprogram, mind pedig a kezelőpanel használatával. A vezérlőpulton elvégezhető beállítások részleteiért lásd: Felhasználói kézikönyv. A borítékokat meghatározott tájolással kell betölteni. Részletek: 40. o. "Borítékok specifikációi". 44

47 3. Hibaelhárítás Ez a fejezet megoldást ad általános problémákra, valamint leírja a nem kívánt nyomtatási eredmények javításának módszerét. Amikor sípol a kezelőpanel Az alábbi táblázat ismerteti a különféle hangjelzéseket, melyeket a nyomtató ad ki, hogy figyelmeztesse a felhasználót a nyomtató különböző állapotaira, valamint az egyes hangjelzések jelentését. Hangjelzés Jelentés Okok Egy rövid sípolás. Két hosszú sípolás. Négyszer ismétlődő öt hosszú sípolás. A panelen/képernyőn az adatbevitel elfogadva. A nyomtató teljesen bemelegedett. Alacsony szintű figyelmeztetés Megnyomott egy gombot a vezérlőpulton. Ha a nyomtatót bekapcsolja vagy kilép alvó üzemmódból, a nyomtató felmelegszik és használatra kész. Hibaüzenet jelenik meg a vezérlőpulton, ha nincs adagoló a kiválasztott papírmérethez, vagy ha az adagoló üres. Öt rövid hangjelzés ötször. Magas szintű figyelmeztetés. A készülék felhívja a felhasználó figyelmét arra, hogy elakadt a papír, újra kell tölteni a festéket, vagy más probléma merült fel. A figyelmeztető hangjelzések nem némíthatók le. Ha a nyomtató fedeleit rövid időn belül többször kinyitja és bezárja, miközben a hangjelzés papírelakadást vagy alacsony festékszintet jelez, a hangjelzés a normál állapotba kerülés után is folytatódhat. A sípoló figyelmeztető jelzéseket engedélyezheti vagy letilthatja. A K.panel hangj. részleteiért lásd: Felhasználói kézikönyv. 45

48 3. Hibaelhárítás Amikor probléma adódik a nyomtató működtetésével Ez a szakasz a leggyakrabban felmerülő problémákat és kijelzőpanelen megjelenő leggyakoribb üzeneteket tárgyalja. Ha más üzenet jelenik meg, kövesse a kijelzett utasítást. Probléma Okok Megoldások A kijelző ki van kapcsolva. A "Várjon." üzenet jelenik meg. A "Várjon." üzenet jelenik meg. A felhasználói kód adatbeviteli képernyője látható. A hitelesítési képernyő jelenik meg. A "Nem sikerült a hiteles." üzenet jelenik meg. A "Nem sikerült a hiteles." üzenet jelenik meg. A nyomtató Alvó üzemmódban van. Az üzenet a nyomtató bemelegedése során jelenik meg. Ez az üzenet a festéktartály cseréje után jelenik meg. A felhasználók tevékenységét a Felhasználói kód hitelesítés korlátozza. Alapvető hitelesítés, Windows hitelesítése, LDAP hitelesítés vagy Integrált szerver hitelesítése beállítás aktív. A beírt Belépési név vagy Belépési jelszó hibás. A nyomtató nem tudja elvégezni a hitelesítést. Bármely gomb megnyomásával visszatérhet a normál módba. Várja meg, amíg az üzenet eltűnik a kijelzőről. Amíg az üzenet látható, ne kapcsolja ki a készüléket. Várja meg, amíg az üzenet eltűnik a kijelzőről. Amíg az üzenet látható, ne kapcsolja ki a készüléket. A bejelentkezés részleteiért, amikor a Felhasználói kód hitelesítés engedélyezve van, lásd: Felhasználói kézikönyv. Adja meg a Belépési nevet és a Belépési jelszót. A Hitelesítési képernyő részleteiért lásd: Felhasználói kézikönyv. A helyes Belépési Név és Belépési jelszó-ra vonatkozó részleteket lásd a Biztonsági útmutatóban. A hitelesítésre vontakozó részleteket lásd a Biztonsági útmutatót. 46

49 Amikor probléma adódik a nyomtató működtetésével Probléma Okok Megoldások A hibaüzenet a kijelzőn marad az elakadt papír eltávolítását követően is. A készülék a nyomtatási képeket a papír hátoldalára nyomtatja. Gyakran történik papírelakadás. Gyakran történik papírelakadás. Nem lehet nyomtatni kétoldalas üzemmódban. Az elakadást jelző üzenet a kijelzőn marad a fedél szükséges felnyitásáig vagy lecsukásáig. Még mindig van elakadt papír az adagolóban. Ellenőrizze, hogy megfelelően helyezte-e be a papírt. Valószínűleg nincs megfelelően beállítva az adagoló oldala vagy az adagoló végén lévő papírvezető. Nem a helyes papírméretet adta meg. Olyan papíradagolót választott ki, amely nincs beállítva kétoldalas nyomtatáshoz. Távolítsa el az elakadt papírt, majd nyissa fel, és csukja le a fedelet. A papírelakadással kapcsolatos részletekért lásd: 82. o. "Elakadt papír eltávolítása". Helyezzen papírt a tálcába (nyomtatási oldalukkal felfelé). A kézi lapadagolóba nyomtatott oldallal lefelé helyezze be a papírt. Távolítsa el az elakadt papírt. A papírelakadással kapcsolatos részletekért lásd: 82. o. "Elakadt papír eltávolítása". Ellenőrizze, hogy az oldalsó vagy az adagoló végén található vezetők helyesen vannak-e beállítva. Azt is ellenőrizze, hogy az oldalsó vezetőket rögzítette-e. Az oldal és a papírvezetők beállításával kapcsolatosan lásd: 30. o. "Papír betöltése a papíradagolókba". Távolítsa el az elakadt papírt. A papírelakadással kapcsolatos részletekért lásd: 82. o. "Elakadt papír eltávolítása". A kétoldalas nyomtatás engedélyezéséhez a "Kéto. ad." beállítást a [Papíradagoló] lehetőségnél az adott papíradagolóra vonatkozóan. A "Kétoldalas adag." beállítás részleteiért lásd: Felhasználói kézikönyv. 47

50 3. Hibaelhárítás Probléma Okok Megoldások A Címjegyzék kijelzőpanelen vagy Web Image Monitor alkalmazással történő módosításakor hiba történt. Amikor több tárolt dokumentumot töröl, a Címjegyzék nem módosítható. Várjon egy kis ideig, majd próbálja meg ismét a műveletet. Meggyűrődött, hullámos papír használata gyakran okoz elakadásokat, szennyezett papíréleket, illetve elcsúszott pozíciókat kötegelt nyomtatás közben. Hullámos papír használatakor szüntesse ezt meg úgy, hogy kézzel kiegyenesíti, illetve a hullámos oldalával lefelé töltse be a papírt. Emellett a papír meghajlásának elkerülése érdekében a papírt sima felületre helyezze, és ne támassza a falnak. 48

51 Amikor a Színregisztráció eltolódik Amikor a Színregisztráció eltolódik A nyomtató elmozdítása, vastag papírra történő nyomtatás vagy a nyomtató bizonyos ideig történő használata után a színek beállítása romolhat. Az automatikus színbeállítás elvégzésével visszaállítható az optimális nyomtatási minőség. Nyomja meg a [Menu] gombot, majd válassza ki a beállítandó elemeket a [ ] vagy [ ] billentyűkkel. 1. Válassza ki a [Karbantartás] -t Nyomja meg az [OK]-t 2. Válassza ki a [Minős. karb.tart.] -t Nyomja meg az [OK] gombot 3. Válassza ki a [Színregisztráció] -t Nyomja meg az [OK]-t 4. Válassza ki az [Autom. beáll.] -t Nyomja meg az [OK]-t 5. Nyomja meg az [OK] gombot. Az automatikus színbeállítás megkezdődik. Az automatikus színregisztráció kb. 30 másodpercig tart. Amikor a beállítás befejeződött, erre vonatkozó üzenet jelenik meg. 6. Nyomja meg a [Kilépés] gombot. 49

52 3. Hibaelhárítás Ha a nyomtatási szín megváltozik A színes nyomtatás során a színárnyalat számos tényezőtől függően enyhén változhat. Ha ugyanazt a fájlt nyomtatja többször, vagy nemrég cserélt festékkazettát, módosulhatnak a színárnyalatok. Ilyen esetekben a színárnyalat javításával érhet el optimális nyomtatási eredményt. A színárnyalat javításának két módja érhető el: automatikus javítás és kézi javítás a színárnyalat javítási lap nyomtatása. Automatikus javítás elvégzéséhez hajtsa végre az [Aut.képf.beá. és színkal.]-t a [Minős. karb.tart.]-ban a [Karbantartás] alatt. Ha a probléma nem oldódik meg, végezze el a kézi javítást. Rendes körülmények között nincs szükség a színárnyalat javítására. Ha a nyomtatót bizonyos ideig nem használja, megváltozhatnak a színárnyalatok. Ha a javítással nem ér el elfogadható eredményt, ismételje meg a javítást szükség szerint akár többször is. A színárnyalaton végzett módosítások az összes nyomtatási munkára érvényesek. A színárnyalat javításakor végzett nyomtatáshoz ugyanazt a papírtípust használja. Ha ugyanis különböző papírt használ, a módosítások lehet, hogy nem látszanak. A színárnyalat javítása a következő sorrendben történik: 1. Nyomtassa ki az 1. árnyalatjavító lapot. 2. Állítsa be a kiemelt színek részeit. Állítsa be a korrekciós értéket. Nyomtassa ki a árnyalatjavító lapot, majd ellenőrizze a javítás eredményét. 3. Nyomtassa ki az 2. árnyalatjavító lapot. Állítsa be a középső színek részeit. Állítsa be a korrekciós értéket. Nyomtassa ki a árnyalatjavító lapot, majd ellenőrizze a javítás eredményét. 4. Mentse a korrekciós értéket. Színárnyalat-javítási érték beállítása Javítsa két területen az árnyalatot: a fényes részen (kiemelt) és a középső részen (középen). Az [1. tesztminta nyomtatása] a kiemelt részekre állítja be a korrekciós értéket, míg a [2. tesztminta nyomtatása] a közepes gradációkra vonatkozik. Nyomja meg a [Menu] gombot, majd válassza ki a beállítandó elemeket a [ ] vagy [ ] billentyűkkel. 1. Válassza ki a [Karbantartás] -t Nyomja meg az [OK]-t 2. Válassza ki a [Minős. karb.tart.] -t Nyomja meg az [OK] gombot 50

53 Ha a nyomtatási szín megváltozik 3. Válassza ki a [Színkalibráció] -t Nyomja meg az [OK]-t. 4. Válassza ki az [Auto-fényerő beáll.] -t Nyomja meg az [OK]-t Egy megerősítést kérő üzenet jelenik meg. Nyomja meg az [OK] gombot az Automatikus fényerő beállításához. A folyamat befejezésekor megerősítést kérő üzenet jelenik meg. Nyomja meg a [Kilépés] gombot. A kijelző visszatér a [Színkalibráció] képernyőre. 5. Válassza ki az [1. tesztminta nyomtatása] -t Nyomja meg az [OK]-t 6. Nyomja meg a [Nyomt.] gombot. 7. Hasonlítsa össze az 1. korrekciós lapon kinyomtatott színeket az előállítani kívánt színekkel. Amikor a kiválasztott lapot kinyomtatja, egy megerősítő üzenet jelenik meg. 8. Nyomja meg a [Folytat] gombot. 9. Válassza ki a beállítani kívánt színt. Nyomja meg az [OK]-t. 10. Állítsa be a javítási értéket. Nyomja meg az [OK]-t. 11. Nyomja meg az [Eredmény] gombot. 12. A kalibrációs lap kinyomtatásával ellenőrizze az eredményt. 13. Nyomja meg az [Igen] gombot. 14. Válassza ki a [2. tesztminta nyomtatása] -t Nyomja meg az [OK]-t. Állítsa be a középső tónusokat 2. árnyalat-javítási lapon az 1. árnyalat-javítási lap színértékeinek beállításánál használt eljárás megismétlésével. Árnyalatjavító lap Az árnyalatjavító lap értelmezése A kinyomtatott árnyalatjavító lap az alábbiak szerint értelmezendő: Az árnyalatjavító lapnak és az egyes színek, a K (fekete), M (bíbor) és C (cián)/y (sárga) korrekciós értékének az összehasonlításával határozza meg a szükséges árnyalatjavítást, majd konfigurálja a vezérlőpanelen a vonatkozó beállításokat. 51

54 3. Hibaelhárítás Lap 1 Lap 2 HU BFL359S 1. K (fekete) módosító érték A nyomtatott szín beállítására szolgál csak fekete festék használata esetén. Az aktuálisan beállított korrekciós érték pirossal lesz kinyomtatva. 2. M (bíbor) módosító érték A nyomtatott szín beállítására szolgál csak bíbor festék használata esetén. Az aktuálisan beállított korrekciós érték pirossal lesz kinyomtatva. 3. C (ciánkék)/y (sárga) módosító érték A nyomtatott szín beállítására szolgál a ciánkék és sárga festék használata esetén. A C/Y (ciánkék/ sárga) színekre a korrekciós érték a két szín kombinációja alapján kerül meghatározásra, bár a panelen a beállítások minden színre külön-külön konfigurálandóak. 4. Beállítási érték A megjelenített érték megfelel az árnyalatjavító lap nyomtatásakor az aktuálisan beállított értéknek. Ez az érték pedig megegyezik a vezérlőpanelen beállított értéknek. A színárnyalat-javítási érték beállítása alapértelmezett értékre Nyomja meg a [Menu] gombot, majd válassza ki a beállítandó elemeket a [ ] vagy [ ] billentyűkkel. 1. Válassza ki a [Karbantartás] -t Nyomja meg az [OK]-t 2. Válassza ki a [Minős. karb.tart.] -t Nyomja meg az [OK] gombot 3. Válassza ki a [Színkalibráció] -t Nyomja meg az [OK]-t. 4. Válassza ki a [Beállítás törlése] -t Nyomja meg az [OK]-t. 5. Nyomja meg az [Igen] gombot. 52

55 Amikor a nyomtatási pozíció megváltozik Amikor a nyomtatási pozíció megváltozik Itt adhatja meg a nyomtatási pozíciót. Normál esetben nincs szükség a nyomtatási pozíció frissítésére. Mindazonáltal egyes esetekben, amikor kiegészítő papíradagoló egység van telepítve, hasznos lehet. A "vízszintes" itt az adagolási irányra merőleges iránynak felel meg. A "függőleges" a papíradagolás irányával párhuzamos iránynak felel meg. Nyomja meg a [Menu] gombot, majd válassza ki a beállítandó elemeket a [ ] vagy [ ] billentyűkkel. 1. Válassza ki a [Karbantartás] -t Nyomja meg az [OK]-t 2. Válassza ki a [Minős. karb.tart.] -t Nyomja meg az [OK] gombot 3. Válassza ki a [Regisztráció] -t Nyomja meg az [OK]-t. 4. Válassza ki a [Tesztoldal nyomtatása] -t Nyomja meg az [OK]-t. 5. Válassza ki a beállítani kívánt adagolót. Nyomja meg az [OK] gombot. 6. A beállítások elénőzetéhez nyomtassa ki a tesztoldalt. A lapot az aktuális nyomtatási pozíció megerősítéséhez használja. 7. Tartsa lenyomva az [Escape] gombot, amíg a képernyő vissza nem tér a [Regisztráció] menübe. 8. Válassza ki a [Beállítás] -t Nyomja meg az [OK]-t. 9. Válassza ki a beállítani kívánt adagolót. Nyomja meg az [OK] gombot. 10. Lépjen be a regisztrált érték (mm) módosításához. Nyomja meg az [OK]-t. Növelje az értéket a nyomtatási terület eltolásához a "+" szimbólummal jelölt irányba a lenti ábrán. Csökkentse az értéket a nyomtatási terület eltolásához a "-" szimbólummal jelölt irányba. 53

56 3. Hibaelhárítás CQT692 : Nyomtatási terület : Papíradagolási irány 11. Nyomtassa ki a teszt-oldalt az elvégzett beállítások ellenőrzéséhez. 54

57 Ha az USB-kapcsolat megszakad Ha az USB-kapcsolat megszakad Probléma Okok Megoldások A nyomtatót nem sikerült automatikusan felismerni. A Windows már konfigurálta az USB beállításokat. Az USB kábel nincs megfelelően csatlakoztatva. Ellenőrizze, hogy a számítógép nem támogatott eszközként azonosította-e a nyomtatót. Húzza ki az USB-kábelt, és kapcsolja ki a főkapcsolót. Kapcsolja be a készüléket újra. Amikor a nyomtató teljesen betöltődött, csatlakoztassa ismét az USB kábelt. Nyissa meg a Windows rendszer Eszközkezelő segédprogramját, majd az [USB vezérlők] opciónál távolítsa el az esetleges ütköző eszközöket. A hibásan működő eszközöket [!] vagy [?] ikon jelzi. Vigyázzon, hogy ne távolítson el véletlenül se szükséges, jól működő eszközöket. További részleteket a Windows súgójában olvashat. 55

58 3. Hibaelhárítás Amikor üzenetek jelennek meg Ez a rész a kijelzőpanelen, a hibanaplókban és a jelentésekben előforduló főbb üzeneteket ismerteti. Egyéb üzenetek esetén kövesse a megjelenő utasításokat. Állapotüzenetek Bizonyítvány frissítése... A nyomtató tanúsítvány frissítését végzi. Kapcsolja ki a készüléket, majd ismételten kapcsolja be. Kalibrálás... A nyomtató kalibrálja a színt. Várjon. Energiatakarékos mód A nyomtató energiatakarékos módban van. Bármely gomb megnyomásával visszatérhet a normál módba. Hex Dump Mode Hex dump módban a készülék hexadecimális formátumban fogad adatokat. A nyomtatást követően előbb kapcsolja ki, majd kapcsolja vissza a nyomtatót. Munka felfüggesztve Az összes munka fel van függesztve. Előbb kapcsolja ki, majd kapcsolja vissza a nyomtatót a normál működés visszaállításához. Offline A nyomtató offline módban van és nem tud nyomtatni. Kérem, várjon... Néhány másodpercig ez az üzenet lehet látható. Azt jelenti, hogy a nyomtató incializálja, újra feltölti a festéket, esetleg karbantartási műveletet hajt végre. Várjon. Amikor folyamatosan nyomtat 500 vagy több lapot, a nyomtatás ideiglenesen leállhat, hogy a nyomtató belseje lehűljön. Azt javasoljuk, hogy egyszerre legfeljebb 500 oldalt nyomtasson. Printing... (Nyomtatás) A készülék nyomtat. Várjon. Nyomtatás felfügg. A nyomtatás felfüggesztve. A nyomtatás folytatásához nyomja meg a [Suspend/Resume] gombot. 56

59 Amikor üzenetek jelennek meg Ready Ez az alapértelmezett, kész állapotot jelző üzenet. A nyomtató kész a használatra. További intézkedésre nincs szükség. Munkatörlés... A nyomtató törli a feladatokat. Várjon. Beállítás módosítása... A nyomtató alkalmazza a beállítások módosításait. Várjon. Várakozás nyomt. adatra... A nyomtató a következő nyomtatandó adatokat várja. Várjon. A főkapcsoló kikapcsolása előtt lásd: 18. o. "A készülék be-/kikapcsolása". Riasztási üzenetek (a vezérlőpulton jelennek meg) (A) Nyissa ki az el. fedelet táv el pap Nyissa ki az elülső fedelet, és távolítsa el az elakadt papírt a papíradagoló útvonalból. Részletek: 82. o. "Papírelakadási üzenet (A)". (B) Nyissa ki az elülső fedelet és távolítsa el a papírt. Nyissa ki az elülső fedelet, és távolítsa el az elakadt papírt a belső papíradagoló útvonalból. Részletek: 87. o. "Papírelakadás (B) üzenet". (C) Nyissa ki az el. fedelet táv el pap Nyissa ki az elülső fedelet, és távolítsa el az elakadt papírt a kimeneti tálcából. Részletek: 88. o. "Papírelakadás (C) üzenet". (Y1) Nyissa ki a részt és táv el pap Nyissa ki a 2. adagolót és távolítsa el az elakadt papírt. Részletek: 91. o. "Papírelakadás (Y) üzenet". (Y2) Nyissa ki a részt és táv el pap Nyissa ki a 3. adagolót és távolítsa el az elakadt papírt. Részletek: 91. o. "Papírelakadás (Y) üzenet". (Y3) Nyissa ki a részt és táv el pap Nyissa ki a 4. adagolót és távolítsa el az elakadt papírt. Részletek: 91. o. "Papírelakadás (Y) üzenet". (Z) Nyissa ki az elülső fedelet és távolítsa el a papírt. Nyissa ki az elülső fedelet, és távolítsa el az elakadt papírt a papír kétoldalas egységéből. Részletek: 93. o. "Papírelakadás (Z) üzenet". 57

60 3. Hibaelhárítás Kevés a festék. A festékkazetta majdnem üres. Új festékkazetta beszerzéséhez lépjen kapcsolatba az értékesítési vagy szervizképviselőjével. Cserélje ki a festéket: (színes) Kifogyott a festék. Cserélje ki a festékkazettát. A részletekért lásd: Felhasználói kézikönyv. Kifogyott a festék A színes festék kifogyott. Cserélje ki a festékkazettát. A részletekért lásd: Felhasználói kézikönyv. Haszn.f-t. majdnem tele A használtfesték tartály majdnem tele van. Az új használt toner tartály beszerzéséhez lépjen kapcsolatba az értékesítés vagy szerviz képviselőjével. Használtfes-tart. tele Cserélje ki a használtfesték-tartályt. A részletekkel kapcsolatban lásd: Felhasználói táv.tan.fr.nem tanúsítvány frissítése nem sikerült. A készüléket kapcsolja ki, majd ismét be. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. Nincs kapcsolat=>komm.szrv Ell.:proxy felh./jelszó Hibás a proxy felhasználói név, vagy jelszó. Ellenőrizze a proxy kiszolgáló beállításait, és változtassa meg a felhasználói nevet és/vagy jelszót, amennyiben hibásak. Nincs kapcsolat a DHCP szerverrel.(101/201) Nem lehet IP címet szerezni a DHCP szervertől. Forduljon a hálózati rendszergazdához. Nincs kapcsolat NetWare nyomt. szerv.(107/207) A NetWare nyomtatószerver kapcsolata nem áll rendelkezésre. Nincs kapcsolat a NetWare szerverrel.(106/206) A kapcsolat a NetWare szerverrel nem áll rendelkezésre. Forduljon a hálózati rendszergazdához. Nem tud nyomtatni. Ellenőrizze, hogy a nyomtatni kívánt fájl támogatott fájltípus-e. Ellenőrizze az esetleges papírelakadásokat, és kérjen segítséget a hálózati adminisztrátortól. Ellenőrizze a hálózati beállításokat.(103/203) Az IP cím beállítása helytelen. Ellenőrizze az IP címet, az alhálózati maszkot és az átjáró címét. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. 58

61 Amikor üzenetek jelennek meg Osztályozási kódhiba A nyomtatási feladathoz nincs megadva osztályozási kód. Adjon meg egy osztályozási kódot a nyomtató tulajdonságainál, majd nyomtassa újból a dokumentumot. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Nincs kapcs.:vez.n.kártya Kapcs.ki fők.,ell. kártyát. Ellenőrizze, hogy van-e telepítve vezeték nélküli LAN kártya. Ellenőrizze, hogy az támogatott kártya-e. Amennyiben igen, ellenőrizze, hogy helyesen telepítve van-e. Telepítse a kártyát megfelelően. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Nyitva van a fedél. Zárja be az ábra szerint. Csukja be. Zárja le a kezelőpanel által jelzett fedelet. A kétold. mód kikapcsolt helyzetben van a (tálca neve) számára. A jelzett adagoló kétoldalas módja ki van kapcsolva; csak egyoldalas nyomtatás használható. Nyomja meg a [Változtat] gombot a tálcabeállítások módosításához, nyomja meg a [Munkabeállítás] gombot a feladat újrabeállításához, vagy nyomja meg a [Adagolás formázása] gombot a nyomtatás megerősítéséhez. Ethernet kártya hiba A készülék az Ethernet kártyával kapcsolatos hibát észlelt. Húzza ki, majd telepítse újra a vezérlőkártyát. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. Túllépte a max. ny. mér. Nyomja meg [Lapdobás] vagy [Munkatörlés]. A megadott papírméret meghaladja a nyomtató által támogatott maximális papírméretet. A nyomtatás indításához nyomja meg a [Lapdobás] gombot, illeve a nyomtatás elvetéséhez a [Mun.tör.] gombot. Túllépte a max. nyomt. méretet. Nyomja meg a [Munkatörlés] gombot. A megadott papírméret meghaladja a nyomtató által támogatott maximális papírméretet. A nyomtatás elvetéséhez nyomja meg a [Mun.tör.] gombot. Sikert. csatl. a szerverhez a távoli diagnosztikához. A nyomtató nem tud a távoli kommunikációs (RC) kapuval kommunikálni. Ellenőrizze a távoli kiszolgálóhoz való csatlakozást. Utángyártott festék Utángyártott festékkazetta van beállítva. Használjon az ehhez a nyomtatóhoz javasolt festékkazettát. Már létező IPv6 cím Link-helyi cím (109/209) Ugyanaz az IPv6 cím már létezik. Forduljon a hálózati rendszergazdához. 59

62 3. Hibaelhárítás Már létező IPv6 cím Állapot nélküli cím (109/209) Ugyanaz az IPv6 cím már létezik. Forduljon a hálózati rendszergazdához. Már létező IPv6 cím Kézi konfig. cím(109/209) Ugyanaz az IPv6 cím már létezik. Forduljon a hálózati rendszergazdához. Töltse a papírt a (tálca neve) tálcába vagy [Törlés] az adagolás formázásához. Nincs papír a megadott tálcában. Töltse be a tálcába a meghatározott papírt, majd nyomja meg a [Munkabeállítás] gombot a feladat újrabeállításához. Opcionális RAM hiba A nyomtató nem érzékeli a kiegészítő SDRAM modult. Lehet, hogy nem megfelelően van telepítve. Ellenőrizze, hogy megfelelően van-e telepítve. Az egység behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. Kimenő tálca megtelt. A kiadótálcák megteltek. Távolítsa el a papírt. Párhuzamos I/F hiba A nyomtató öndiagnosztikai tesztje hurokhiba miatt nem sikerült. Cserélje ki a hibát okozó IEEE 1284 kártyát. Részletekért lásd: Felhasználói kézikönyv. Készüljön fel a cserére Ellenőrizze a festékazetta cseré(ke)t. Kifogyott a festék. Készítsen elő új festékkazettát. Nyomtató karakterhiba. Problémák merültek fel a nyomtató betűkészletfájljával. A készüléket kapcsolja ki, majd ismét be. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. Probléma a merevlemezzel Kérem, hívja a szervizt. A nyomtató nem érzékel merevlemezt. Lehet, hogy nem megfelelően van telepítve. Ellenőrizze, hogy megfelelően van-e telepítve. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. Az egység behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. Probléma:vez. nélk. kártya Kérem, hívja a szervizt. A nyomtató nem érzékel vezeték nélküli LAN kártyát. Lehet, hogy nem megfelelően van telepítve. Ellenőrizze, hogy megfelelően van-e telepítve. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. Az egység behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. 60

63 Amikor üzenetek jelennek meg Csere szüks:belső tov.e. Ki kell cserélnie a középső továbbító egységet. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Csere szüks.:fixegys Ki kell cserélnie a fixáló egységet. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Cser. szük:pcu:fekete Ki kell cserélnie a fekete dobegységet. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Cser. szük:pcu:színes Ki kell cserélnie a színes dobegységet. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Csere ham. szüks.: Köz. Tov. Egys. Hamarosan ki kell cserélnie a középső továbbító egységet. Az új egység beszerzése érdekében lépjen kapcsolatba az értékesítési vagy a szervizképviselettel. Csere ham. szük.:fixegys Hamarosan ki kell cserélnie a fixáló egységet. Az új egység beszerzése érdekében lépjen kapcsolatba az értékesítési vagy a szervizképviselettel. Cser. ham. szük:pcu:fekete Hamarosan ki kell cserélnie a fekete dobegységet. Az új egység beszerzése érdekében lépjen kapcsolatba az értékesítési vagy a szervizképviselettel. Cser. ham. szük:pcu:színes Hamarosan ki kell cserélnie a színes dobegységet. Az új egység beszerzése érdekében lépjen kapcsolatba az értékesítési vagy a szervizképviselettel. SD kártya hitelesítési hiba Hiba ism.előf.,hívj.szrvizt. Hiba történt az SD kártyáról való hitelesítésnél. Kapcsolja ki a készüléket, majd ismételten kapcsolja be. Ha a hiba ismét előfordul, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. Tegye be a fixálóe. helyesen. Lehetséges, hogy a fixáló egység telepítése nem megfelelő. Kapcsolja ki a nyomtatót, és telepítse újra a fixáló egységet. Ha az üzenet az újratelepítést követően még mindig megjelenik, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. A fixálóegység behelyezésének részleteiért lásd: Felhasználói kézikönyv. Tegye be a köz. tovább. egys. helyesen. Lehet, hogy a közbenső továbbító egység nincs helyesen behelyezve. Kapcsolja ki a nyomtatót, és telepítse újra a középső továbbító egységet. 61

64 3. Hibaelhárítás Ha az üzenet az újratelepítést követően még mindig megjelenik, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. A közbenső továbbító egység helyes behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. Tegye be a dobegy. helyesen. A dobegység telepítése lehet, hogy nem megfelelő. Kapcsolja ki a nyomtatót, és telepítse újra a dobegységet. Egy száraz törlőruhával óvatosan törölje le a dobegység illesztőterületét. Ha az üzenet az újratelepítést és az érintkező felület megtisztítását követően még mindig megjelenik, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. A dobegység behelyezésének részleteiért lásd: Felhasználói kézikönyv. Tegye be a festékpatront helyesen. A festékkazetta telepítése lehet, hogy nem megfelelő. Kapcsolja ki a nyomtatót, és telepítse újra a festékkazettát. A festékkazetta behelyezésének részleteiért nézze meg az utasításokat a festékkazetta csomagolásán. Ha ez az üzenet az újratelepítést követően még mindig megjelenik, vegye fel a kapcsolatot az értékesítési- vagy a szervizképviselővel. Tegye be a hasz.f.-tar.-t helyesen. A használt toner tartály nem megfelelően van beszerelve. Kapcsolja ki a nyomtatót, és telepítse újra a használt toner tartályt. Ha az üzenet az újratelepítést követően még mindig megjelenik, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Fogyóeszk.-rend. sikertelen. A fogyóeszköz automatikus rendelése sikertelen. Az üzenet azokat a fogyóeszközöket jelzi, melyeket a nyomtató rendelni próbált. Ez a NetBIOS név már létezik. (108/208) A nyomtatóhoz megadott NetBIOS nevet a hálózat egy eleme már használja. Forduljon a hálózati rendszergazdához. Ez az IPv4 cím már létezik. (102/202) A nyomtatóhoz megadott IPv4 címet a hálózat egy másik eleme már használja. Forduljon a hálózati rendszergazdához. A kiválasztott munkákat már kinyomtatták, vagy törölték. Ez az üzenet akkor jelenhet meg, ha a Web Image Monitorból nyomtatott vagy törölt feladatot. Az üzenetképernyőn nyomja meg a Kilépés gombot. 62

65 Amikor üzenetek jelennek meg Probléma az USB-vel. Kérem, hívja a szervizt. A nyomtató egy USB kártyahibát észlelt. Kapcsolja ki a készüléket, majd újra be. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. IPv6/átjáró címek értékei érvénytelenek. (110/210) Az IPv6 cím vagy az átjáró címe érvénytelen. Ellenőrizze a hálózati beállításokat. WPA-hit. nem teljes. (211) A WPA hitelesítést nem lehetett befejezni. Forduljon a hálózati rendszergazdához. A hibaüzenetek tartalmát a Konfigurációs oldalra nyomtathatja. Ellenőrizze a Konfigurációs oldalt a hibanaplóval együtt. A Konfigurációs oldal nyomtatását illetően lásd: Felhasználói kézikönyv. Riasztási üzenetek (Hibanaplókon és jelentéseken kinyomtatva) Ez a rész a hibanaplókba és jelentésekbe nyomtatott hibaüzenetek esetén adódó problémák valószínű okairól és a hibák kijavításáról szól. 84: hiba Nincs a képfeldolgozás számára rendelkezésre álló munkaterület. Válassza ki a [Fontprioritás]-t a [Memóriahaszn.]-nál a [Rendszer] pontban. Csökkentse a nyomtatónak küldött fájlok számát. 85: hiba A megadott grafikai könyvtár nem áll rendelkezésre. Ellenőrizze az adatok helyességét. 86: hiba A vezérlőkód paraméterei érvénytelenek. Ellenőrizze a nyomtatási beállításokat. 91: hiba A nyomtatást parancshiba miatt az automatikus munkatörlési funkció leállította. Ellenőrizze az adatok helyességét. 92: hiba A nyomtatást törölték, mert a nyomtató vezérlőpultján megnyomták a [Job Reset] vagy a [Suspend/ Resume] gombot. Szükség szerint újra hajtsa végre a műveletet. Címjegyzék használatban. A nyomtató pillanatnyilag nem tud hitelesítést végrehajtani, mert másik funkció használja a Címjegyzéket. Várjon egy kis ideig, majd próbálja meg ismét a műveletet. 63

66 3. Hibaelhárítás Auto felh. tár. sikertelen. Az LDAP hitelesítés vagy a Windows hitelesítés adatainak automatikus regisztrációja sikertelen volt, mert a Címjegyzék megtelt. Az felhasználók információinak automatikus regisztrálására vonatkozó részleteket a Biztonsági útmutatóban olvashatja. Nem tud nyomtatni. A nyomtatni kívánt PDF dokumentumhoz nem rendelkezik nyomtatási jogosultsággal. Lépjen kapcsolatba a dokumentum tulajdonosával. Osztályozási kódhiba A besorolási kód a nyomtató-illesztőprogram által nincs meghatározva. A besorolási kódok beállítás-konfigurálásának részleteiért lásd: Felhasználói kézikönyv. Szétválogatás visszavonva. A Szétválogatás feladat törlése megtörtént. Kapcsolja ki a készüléket, majd kapcsolja be ismét. Ha az üzenet ismét megjelenik, forduljon a szerviz képviselőjéhez. Szétválogatás: max. old. A szabad memória mennyisége nem elegendő a szétválogatás elvégzéséhez. Csökkentse a nyomtatandó oldalak számát, vagy telepítse az opcionális SDRAM-ot. Parancshiba. Egy RPCS parancshiba jelentkezett. Ellenőrizze a digitális fényképezőgép és a nyomtató közötti kommunikáció helyes működését. Tömörített adathiba A nyomtató sérült, tömörített adatokat észlelt. Ellenőrizze, hogy az adatok tömörítéshez használt program kifogástalanul működik-e. Kétoldalas visszavonva. A kétoldalas nyomtatást törölte. A kétoldalas nyomtatás engedélyezéséhez a "Kéto. ad." beállítást a [Papíradagoló] lehetőségnél az adott papíradagolóra vonatkozóan. A "Kétoldalas adag." beállítás részleteiért lásd: Felhasználói kézikönyv. Hiba történt. Szintaktikai hiba stb. történt. Ellenőrizze a PDF fájl helyességét. Hiba tört. Nyomt./Törölve. Hiba történt nyomtatás közben, de át lett ugorva. 64

67 Amikor üzenetek jelennek meg Max felh. ny.menny. túllép. A nyomtatás törlésre került, mert elérte a maximálisan nyomtatható oldalak számát. Forduljon a rendszergazdához. Elérte a maximálisan regisztrálható Felhasználói kódok számát. Törölje a szükségtelen Felhasználói kódokat. Fájrendszerhiba. A közvetlen PDF nyomtatás sikertelen volt, mert a készülék nem éri el a fájlrendszert. Kapcsolja ki a készüléket, majd kapcsolja be ismét. Ha az üzenet ismét megjelenik, forduljon a szerviz képviselőjéhez. Fájlrendszer tele. A PDF fájlt a készülék nem nyomtatta ki, mert a fájlrendszer megtelt. A felesleges fájlokat törölje a merevlemezről, vagy csökkentse a nyomtatónak küldött fájlok méretét. Funkcióhaszn. megtagadva. A nyomtatási munka törlésre került a következők egyike miatt: A felhasználó nem jogosult a nyomtatásra. A megadott felhasználónévhez vagy felhasználói kódhoz nincsenek hozzárendelve nyomtatási jogosultságok, vagy A felhasználónévhez rossz jelszót adott meg. Adjon meg nyomtatási jogosultságokkal rendelkező felhasználónevet vagy felhasználói kódot, vagy adja meg a felhasználónévhez illő jelszót. HDD megtelt. A merevlemez megtelt, miközben Próbanyomtatás, Bizalmas nyomtatás, Nyomtatás tartása vagy Tárolt nyomtatás fájlt nyomtatott. A feleslegessé vált fájlokat törölje a nyomtatóról. Csökkentse a próbanyomtatás, bizalmas nyomtatás, tárolás nyomtatáshoz vagy tárolt nyomtatási fájl adatainak méretét. A PostScript 3 nyomtató-illesztőprogram használata során a nyomtatás túllépte a merevlemez betűtípusés űrlapkapacitását. A felesleges űrlapokat és regisztrált fontokat törölje a nyomtatóról. HDD nincs telepítve. A nyomtató tárolt munkafájlt kapott, de a merevlemez nincs telepítve. Telepítsen egy merevlemezt. I/O buffer túlcsordulás. A bemeneti puffer túlcsordult. Válassza ki a [Fontprioritás]-t a [Memóriahaszn.]-nál a [Rendszer] pontban. Az [I/O puffer]-ben a [Host interfész] menü alatt állítsa a maximális pufferméretet magas értékre. Csökkentse a nyomtatónak küldött fájlok számát. 65

68 3. Hibaelhárítás Elégtelen memória. Memóriafoglalási hiba történt. PCL 5 / PostScript 3 Válasszon kisebb felbontást a nyomtatómeghajtón. A felbontás beállításának módosításával kapcsolatos részleteket lásd a nyomtató illesztőprogramjának Súgójában. PCL 6 Válasszon kisebb felbontást a nyomtatómeghajtón. A felbontás beállításának módosításával kapcsolatos részleteket lásd a nyomtató illesztőprogramjának Súgójában. A nyomtatóillesztőprogram [Részletes beállítás] lapján kattintson a Menü: lista [Nyomtatási minőség] elemére, és válassza a Vektor/Raszter: lista [Raszter] elemét. Néhány esetben egy nyomtatási munka befejezése hosszabb időt vehet igénybe. Mem.-visszaáll. hiba. Memóriafoglalási hiba történt. Kapcsolja ki a készüléket, majd kapcsolja be ismét. Ha az üzenet ismét megjelenik, cserélje ki az SDRAM-ot. A SDRAM modul cseréjével kapcsolatosan lásd: Felhasználói kézikönyv. Szerver nem válaszol. Időtúllépés történt a szerverhez való csatlakozáskor LDAP hitelesítés vagy Windows hitelesítés során. Ellenőrizze a szerver állapotát. Papírméret-hiba A nyomtatás törlésre került, mert a megadott méretű papír nem tölthető be az adagolóból. Ellenőrizze az elérhető papírméretet. Papírtípushiba A nyomtató nem ismeri fel a nyomtatómeghajtó segítségével meghatározott papírtípust. Ellenőrizze, hogy a nyomtató megfelelően csatlakozik-e a hálózathoz, és a kétoldalú kommunikáció aktiválva van. Ha a probléma továbbra is fennáll, erősítse meg a nyomtató felhasználói papírtípus beállításait. Részletekért lásd: Felhasználói kézikönyv. Nem egyező jelszó. Rossz jelszót adott meg a titkosított PDF-fájl nyomtatásakor. Ellenőrizze a jelszót. Nyomtatás-túlcsordulás. A nyomtatás során a készülék nem nyomtatta ki az összes képet. Válasszon kisebb felbontást a nyomtatómeghajtón. A felbontás beállításának módosításával kapcsolatos részleteket lásd a nyomtató illesztőprogramjának Súgójában. Adatfogadás sikertelen. Az adatfogadás megszakadt. Ismételje meg az adatok küldését. 66

69 Amikor üzenetek jelennek meg Adatküldés sikertelen. A nyomtató parancsot kapott, hogy állítsa le az adatok átvitelét a nyomtatóillesztőtől. Ellenőrizze, hogy a számítógép megfelelően működik-e. Felh. hit. már létezik. Ugyanolyan fióknevek már léteznek az újonnan kiválasztott tartományban vagy szerveren az LDAP hitelesítést vagy Integrációs szerver hitelesítést használó környezetben. Forduljon a rendszergazdához. 67

70 3. Hibaelhárítás A hibanapló ellenőrzése Ha nyomtatási hibák következtében a fájlokat a készülék nem tárolta, a hiba okát a hibanaplóban találhatja meg, amelyet a kezelőpanelen keresztül érhet el. Az utolsó 30 hibát a nyomtató eltárolta a hibanaplóba. Egy új hiba eltárolásakor a legrégebbi eltárolt hiba törlődik. Ha azonban a legrégebbi hibát mintanyomtatás, zárolt nyomtatás, visszatartott nyomtatás vagy tárolt nyomtatás generálta, a bejegyzést a készülék nem törli. A hibaüzenetet a készülék külön tárolja, amíg a bejegyzések száma el nem éri a 30-at. Ha a főkapcsolót lekapcsolja, a napló törlődik. Egyszerű kijelzéskor nem jelenítheti meg a [Hibanapló]-t. Nyomja meg az [[Opció]] gombot, és a [ ] vagy a [ ] gombbal jelölje ki a beállításelemeket. 1. Válassza ki a [Hibanapló] -t Nyomja meg az [OK]-t. 2. Válasszon ki egy nyomtatásimunka-típust. Nyomja meg az [OK]-t. 3. Válassza ki az ellenőrizni kívánt hibanaplót. 68

71 Ha nem tud nyomtatni Ha nem tud nyomtatni Be van kapcsolva a készülék? Ellenőrizze, hogy a hálózati kábel jól be van-e dugva a fali aljzatba és a nyomtatóba. Kapcsolja be a készüléket. Pirosan világít a Riasztás jelzés? Ha igen, ellenőrizze a hibaüzenetet a kijelzőn, és tegye meg a szükséges lépéseket. Részletek: 56. o. "Amikor üzenetek jelennek meg". Van papír az adagolóban? Helyezzen be papírt az adagolóba vagy a kézi adagolóba. Részletek: 23. o. "A papír behelyezése". Tud konfigurációs oldalt nyomtatni? Ha nem tud konfigurációs oldalt nyomtatni, a készülék elképzelhető, hogy hibásan működik. A készüléket kapcsolja ki, majd ismét be. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Stabilan van csatlakoztatva a nyomtatóhoz és a számítógéphez az interfészkábel? Csatlakoztassa az interfészkábelt biztonságosan. Ha a kábelt rögzítővel is ellátták, azt is rögzítse le. Megfelelő interfészkábelt használ? A szükséges interfészkábel típusa a számítógép típusától függ. Minden esetben megfelelő kábelt használjon. Ha a kábel sérült vagy elhasznált, cserélje azt ki. Az Adatbev. jelzés villog vagy világít a nyomtatási művelet megkezdése után? Ha nem villog vagy világít, az adatokat nem sikerült elküldeni a készülékre. Ha a nyomtató interfész kábellel van összekapcsolva a számítógéppel Ellenőrizze, hogy a port csatlakozása helyes-e. Hálózati kapcsolat Forduljon a hálózati rendszergazdához. Vezeték nélküli LAN használata esetén milyen a jelerősség? Ad hoc Mód Helyezze át olyan helyre, ahol jó a jel, vagy távolítsa el az akadályokat. Infrastruktúra mód 69

72 3. Hibaelhárítás Ellenőrizze a jel állapotát a kezelőpanelen lévő [Vezeték nélküli LAN] menü segítségével. Ha a jel minősége gyenge, a készüléket olyan helyre telepítse, ahol a jel megfelelő, esetleg távolítsa el az akadályokat. Olyan helyen van a nyomtató, ahol rádiójelek zavarhatják? Ha a nyomtató vezeték nélküli LAN-t (IEEE802.11g/b/n) használ, ha ugyanazt a frekvenciatartományt használó mikrohullámú sütő, mobiltelefon, ipari gép, tudományos vagy orvosi műszer van a közelben, a rádiójelek zavarhatják a vezeték nélküli LAN kommunikációját. Kapcsolja ki az ugyanazt a frekvenciatartományt használó mikrohullámú sütőt, mobiltelefont, ipari gépet, tudományos vagy orvosi műszert, majd próbáljon újra nyomtatni. Ha a nyomtatás sikerült, akkor helyezze a készüléket egy olyan helyre, ahol nincs interferencia. Ha az adatbevitel-jelző nem világít vagy villog Ha az Adatbevitel lámpa nem villog vagy nem világít a nyomtatási munka elindulása után sem, a számítógép nem küldi az adatokat a nyomtatóra. Ha a nyomtató interfész kábel segítségével van a számítógéphez csatlakoztatva Ez a rész azt ismerteti, hogyan ellenőrizze a nyomtatóportot, amikor az Adatbev. jelzés nem világít vagy villog. Ellenőrizze, hogy megfelelő-e a nyomtatóport beállítása. Ha párhuzamos interfészen keresztül csatlakozik, csatlakoztassa LPT1-hez vagy LPT2-höz. 1. Kattintson a Start gombra, majd kattintson a [Vezérlőpult] parancsra. 2. Kattintson a [Hardver és hang] lehetőségre. 3. Kattintson az [Eszközök és nyomtatók] pontra. 4. Kattintson jobb egérgombbal a nyomtató ikonjára. A szöveges menüben kattintson a [Nyomtató tulajdonságai] opcióra. 5. Kattintson a [Portok] lapra. 6. A [Nyomtatás a következő port(ok)ra:] listán ellenőrizze a helyes port kiválasztását. Hálózati kapcsolat A hálózati kapcsolat részleteiért vegye fel a kapcsolatot az adminisztrátorral. 70

73 Egyéb nyomtatási problémák Egyéb nyomtatási problémák Ez a rész a számítógépről történő nyomtatásból adódó problémák valószínű okairól és a hibák lehetséges kijavításáról szól. Nem tud megfelelően nyomtatni Festékszennyeződések jelennek meg a nyomtatott oldalon. Lehet, hogy a papírbeállítások nem megfelelőek. Például vastag papír használata mellett nem állította be a vastag papírt. Ellenőrizze a papírbeállításokat. Ellenőrizze a nyomtatóvezérlő papírbeállításait. Lásd a nyomtatóvezérlő Súgóját. Ellenőrizze, hogy a papír nem hajlott vagy gyűrött. A borítékok könnyen hullámosodhatnak. Részletek: 23. o. "Papír specifikációk". A fényképek szemcsések. Egyes alkalmazások nyomtatási munkák végrehajtásakor csökkentik a felbontási szintet. Az alkalmazás beállítások segítségével adja meg a megnövelt felbontási szintet. Finom pontmintát nem nyomtat. Módosítsa az [Árnyalás:] beállítását a PostScript 3 nyomtatómeghajtó párbeszédablakában. Részletekért lásd a nyomtatómeghajtó súgóját. A folyamatos vonalakat szaggatottan nyomtatja. Módosítsa az [Árnyalás:] beállítását a PostScript 3 nyomtatómeghajtó párbeszédablakában. Részletekért lásd a nyomtatómeghajtó súgóját. Az egész nyomat homályos. A papír nyirkos, ami a nem megfelelő tárolás következménye lehet. Használjon megfelelően tárolt papírt. Részletek: 23. o. "Papír specifikációk". Ha a [Be] opciót választja az [Economy Color:] számára a nyomtatási tulajdonságok párbeszédablakban, a [Nyomt. minőség] menüben, a nyomtatás alacsonyabb felbontásban történik. Részletekért lásd a nyomtatómeghajtó súgóját. A festék majdnem teljesen kifogyott. Ha a kijelzőn megjelenik a "Kevés a festék. " üzenet, cserélje ki a festékkazettát. A részletekért lásd: Felhasználói kézikönyv. 71

74 3. Hibaelhárítás Nedvesség csapódhatott le. Ha hirtelen hőmérséklet- vagy nedvesség-változás következik be, indítsa újra a nyomtatót, miután akklimatizálódott a környezetre. Színeltolódás történt. Ha a színek eltérnek az elvárttól, hajtson végre [Színregisztráció]-t. Részletek: 49. o. "Amikor a Színregisztráció eltolódik". A nyomat foltos lesz az egyszínű fekete részeken. Válassza a [CMY + K] lehetőséget a [Szürkeárnyalatos:] alatt a nyomtatómeghajtó párbeszédablakában. Részletekért lásd a nyomtatómeghajtó súgóját. Fehér vagy színes vonalak jelennek meg. A festék majdnem teljesen kifogyott. Ha a kijelzőn megjelenik a "Kevés a festék. " üzenet, cserélje ki a festékkazettát. A részletekért lásd: Felhasználói kézikönyv. A papír nedves. Megfelelő hőmérséklet és páratartalom mellett tárolt papírt használjon. A regisztrációs hengerhez hozzáragadhatnak papírdarabkák. Tisztítsa meg a regisztrációs hengert. Részletekért lásd: Felhasználói kézikönyv. A képek elhelyezése nem megfelelő a nyomatokon. CEC225 Állítsa be a nyomtatási pozíciót. A nyomtatási pozíciót mindegyik adagolóhoz a [Karbantartás] menüben, a [Minős. karb.tart.], [Regisztráció] pontjában állíthatja be, a kezelőpanel használatával. Részletek: 53. o. "Amikor a nyomtatási pozíció megváltozik". Állítsa a hátsó és mindkét oldali papírvezetőt a papír méretéhez. Lásd 30. o. "Papír betöltése a papíradagolókba". 72

75 Egyéb nyomtatási problémák A képek ferdén kerülnek kinyomtatásra. CEC223 Állítsa a hátsó és mindkét oldali papírvezetőt a papír méretéhez. Lásd 30. o. "Papír betöltése a papíradagolókba". Fehér/fekete csíkok jelennek meg a másolaton. CEC224 Tisztítsa meg a LED fejet. Részletekért lásd: Felhasználói kézikönyv. A közbenső továbbító egység piszkos. Az egység tisztításához kövesse az alábbi eljárást: 1. Nyomja meg a [Menu] gombot. 2. Válassza ki a [Karbantartás] -t Nyomja meg az [OK]-t 3. Válassza ki a [Minős. karb.tart.] -t Nyomja meg az [OK] gombot 4. Válassza ki a [Tisztítás] -t Nyomja meg az [OK]-t. Ha ez a művelet sem oldja meg a problémát, forduljon az értékesítési vagy ügyfélszolgálati képviselőhöz. Vízszintes vonalak jelennek meg a nyomaton. Külső behatások (pl. a készülék meglökése) okozhatják a vonalak megjelenését a nyomatokon, illetve egyéb működési hibához is vezethet. Biztosítsa a nyomtató védelmét a külső behatások ellen, különösen nyomtatás közben. Ha vonalak jelennek meg a nyomatokon, kapcsolja ki a nyomtatót, majd egy kis várakozás után, kapcsolja vissza. Ezután ismételje meg a nyomtatási feladatot. A nyomtatott lapok hátoldala szennyezett. Az elakadt papír eltávolításakor a nyomtató belseje beszennyeződött. Nyomtasson ki több oldalt, amíg a nyomat le nem tisztul. 73

76 3. Hibaelhárítás Ha a dokumentum mérete meghaladja a papírméretet, például amikor A4-es nyomatokat készít B5 méretű papírra, előfordulhat, hogy az utána következő nyomatok hátlapján foltok lesznek. Ha megdörzsöli az ujjával, a kinymtatott festék elmaszatolódik. Lehet, hogy a papírbeállítások nem megfelelőek. Például vastag papír használata mellett nem állította be a vastag papírt. Ellenőrizze a nyomtató papírbeállításait. Részletek: 23. o. "Papír specifikációk". Ellenőrizze a nyomtatóvezérlő papírbeállításait. Részletekért lásd a nyomtatómeghajtó súgóját. A fixáló egység állapota leromlott, vagy az sérült. Cserélje ki az egységet. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Normál papírra való nyomtatáskor fehér foltok jelentkeznek. A regisztráció henger, vagy a papíradagoló piszkos. Tisztítsa meg a regisztrációs hengert, vagy a papíradagolót. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. A kinyomtatott képeken kiverődik a nedvesség. A nyomtató teljesítményére hatással lehet a környező páratartalom vagy a kétoldalas egység belsejében lévő vízcseppek. Ilyen esetben állítsa a [Nedv.véd. (cseppmentesít)] lehetőséget [Be] értékre. Ha a nedvesség csak a kétoldalas nyomatok hátoldalán jelenik meg, állítsa a [Cseppmentesít(2 o. nyomt.)] opciót [Be] lehetőségre. A papír behajlítva jön ki. A papír nedves és hullámos lehet, ha magas páratartalmú helyen tárolják. Az ilyen papír nyomtatáskor behajolva jöhet ki. Ha ez előfordul, állítsa a [Gyűrődésvédelem] opciót [Be] értékre. Gyakran fordul elő papírelakadás Gyakran fordul elő papírelakadás, vagy egyszerre több papírt tölt be. Lehet, hogy a papír nincs helyesen betöltve az adagolókba, vagy a betöltött papír papírbeállításai nem helyesek. Ugyanúgy lehet, hogy a betöltött papír nem támogatott típusú vagy méretű. Részletek: 23. o. "A papír behelyezése". A papírelválasztó dörzsfelület, a papíradagoló henger, vagy a regisztrációs henger piszkos lehet. Szükség szerint tisztítsa meg a piszkos részt. Lásd: Felhasználói kézikönyv. Ha több lapot tölt be egyszerre vagy a kinyomtatott lapok behajtott vagy hullámos éllel jönnek ki, végezze el a következőt: Helyezze be a papírt az adagolóba. Vegye ki a papírt az adagolóból, pörgesse át a papírt, majd helyezze vissza az adagolóba. 74

77 Egyéb nyomtatási problémák A papírral kapcsolatos óvintézkedésekért lásd: 28. o. "Papírral kapcsolatos tudnivalók". A papír nedves és hullámos lehet, ha magas páratartalmú helyen tárolják. Az ilyen papír nyomtatáskor behajolva jöhet ki. Ha ez előfordul, állítsa a [Gyűrődésvédelem] opciót [Be] értékre. A papír ráncos lesz. Lehet, hogy a papír nincs helyesen betöltve az adagolókba, nem használható papírt töltött be, vagy a betöltött papír papírbeállításai nem helyesek. Részletek: 23. o. "A papír behelyezése". A fixáló egység állapota leromlott, vagy az sérült. Cserélje ki az egységet. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. A kinyomtatott kép eltér a számítógépen megjelenített-től A nyomtatott kép nem egyezik meg a számítógép képernyőjén megjelenővel. Amikor bizonyos olyan funkciókat használ, mint a nagyítás vagy a kicsinyítés, a kép elrendezése eltérhet a számítógép képernyőjén látottétól. A képek levágottak vagy túl sok oldal nyomtatódik. Ha az alkalmazásban kiválasztottnál kisebb papírméretet használ, inkább térjen vissza az alkalmazásban kiválasztottnak megfelelő papírméret használatához. Ha nem tud megfelelő méretű papírt betölteni, használja a kicsinyítés funkciót a kép kicsinyítéséhez, majd végezze el a nyomtatást. Részletekért lásd a nyomtatómeghajtó súgóját. PDF Közvetlen nyomtatás nem hajtódik végre (PDF fájl nem nyomtatódik). Be kell helyeznie egy opcionális merevlemezt, vagy a [RAM Disk] értéét a Rendszermenüben 2 MB-ra vagy magasabbra kell állítania. A [RAM Disk]-el kapcsolatos részletekért lásd: Felhasználói kézikönyv. SDRAM-modul hozzáadása és a [RAM Disk] értékének 8 MB-ra állítása után a [Rendszer] menüben a [RAM Disk] értéke visszatér 0 MB-ra, ha az SDRAM-modult eltávolítják. Ha ez megtörténik, állítsa vissza a [RAM lemez] értékét 2MB-ra vagy magasabb értékre. A [RAM Disk]-el kapcsolatos részletekért lásd: Felhasználói kézikönyv. Ha egy jelszóval védett PDF fájlt kíván nyomtatni, adja meg a PDF fájl jelszavát a [PDF: jelszó megváltoztatása] menüben a [PDF menü]-ben vagy a Web Image Monitor segítségével. A [PDF jelszó módosít.] részleteiért lásd: Felhasználói kézikönyv. A Web Image Monitor részleteiről lásd a Web Image Monitor súgóját. A PDF fájl biztonsági beállítás által védett PDF fájlok nyomtatása nem lehetséges. A nagytömörítésű PDF fájlok nem nyomtathatóak a PDF közvetlen nyomtatás segítségével. 75

78 3. Hibaelhárítás Nyissa meg a kapcsolódó alkalmazást, és nyomtassa a PDF fájlokat a nyomtatómeghajtó segítségével. Állítsa a fájlformátumot normál PDF-re. A PDF közvetlen nyomtatás használatával történő nyomtatás eredményeként karakterek hiányoznak vagy hibásak. Nyomtatás előtt, ágyazza be a betűtípust a nyomtatni kívánt PDF fájlba. A papírméret jelenik meg a vezérlőpanelen és a nyomtatás nem megy végbe a PDF közvetlen nyomtatással. A PDF közvetlen nyomtatás használatakor a nyomtatáshoz a PDF fájlon belül kell elvégezni a papírbeállítást. Ha papírméretet jelző üzenet jelenik meg, töltse be a jelzett méretű papírt az adagolóba, vagy alkalmazzon lapdobást. Ugyanúgy, ha a [Helyett pap.m.] a [Rendszer] menüben [Auto]-ra van állítva, a nyomtatás azon feltételezés mellett zajlik, hogy a Letter méret és az A4 méret ugyanolyan. Például, amikor egy A4- es papírméretre beállított PDF-fájlt a PDF Direct Print funkció segítségével nyomtat ki és Letter méretű papír van a papíradagolóba helyezve, vagy fordítva, a készülék kinyomtatja a fájlt. A nyomtatás színei eltérnek a számítógép kijelzőjén lévő színektől. A színes festék által létrehozott színek eltérnek a kijelzőn megjelenített színektől. Ha a [Be] opciót választja az [Economy Color:] számára a nyomtató tulajdonságok párbeszédpanel [Nyomtatási minőség] menüjében, akkor a színárnyalatban eltérés következhet be. Részletekért lásd a nyomtatómeghajtó súgóját. Kapcsolja ki, majd kapcsolja be a készüléket. Ha a színek eltérnek az elvárttól, hajtson végre [Színregisztráció]-t. Részletek: 49. o. "Amikor a Színregisztráció eltolódik". A megadott színektől eltérő eredmény látható a nyomatokon. Ha egy meghatározott szín hiányzik, kapcsolja ki a nyomtatót, várjon egy kis ideig, majd kapcsolja be ismét. Ha ez sem oldja meg a problémát, forduljon az értékesítési vagy ügyfélszolgálati képviselőhöz. A szín jelentősen megváltozik, amikor a beállítást a nyomtatómeghajtóval végzi. Ne végezzen szélsőséges beállításokat a színegyensúlyra a [Nyomt. minőség] menüben a [Részletes beállítás] fül alatt a nyomtatómeghajtó párbeszédpanelén. Tartsa szem előtt, hogy a nyomtatómeghajtón megjelenített mintakép csak az elvégzendő feldolgozás szemléltetésére szolgál, így nem biztos, hogy megegyezik a tényleges nyomtatási eredményekkel. Részletekért lásd a nyomtatómeghajtó súgóját. 76

79 Egyéb nyomtatási problémák Színes dokumentumok fekete-fehérben nyomtatódnak ki. A nyomtatóvezérlő program nincs beállítva színes nyomtatáshoz. Részletekért lásd a nyomtatómeghajtó súgóját. Egyes alkalmazások a színes fájlokat fekete-fehérként nyomtatják. Egybefüggő területek, vonalak vagy szövegek világosak vagy fényesek lesznek, ha cián, bíbor és sárga keverékeként kerülnek kinyomtatásra. Válassza a [K (fekete)] lehetőséget a [Szürkeárnyalatos:] alatt a nyomtatómeghajtó párbeszédablakában. Részletekért lásd a nyomtatómeghajtó súgóját. A fekete árnyalás nem természetes. Válassza a [CMY + K] lehetőséget a [Szürkeárnyalatos:] alatt a nyomtatómeghajtó párbeszédablakában. Részletekért lásd a nyomtatómeghajtó súgóját. Valamelyik szín hiányzik vagy részben homályos. A papír nedves. Használjon megfelelően tárolt papírt. Részletek: 28. o. "Papírral kapcsolatos tudnivalók". A festékkazetta majdnem üres. Amikor a kijelzőn megjelenik a "Kevés a festék. " üzenet, vagy a festékjelző a kezdőképernyőn üresnek tűnik, cserélje ki a megjelenített színű festékkazettát. A részletekért lásd: Felhasználói kézikönyv. Nedvesség csapódhatott le. Ha hirtelen hőmérséklet- vagy nedvesség-változás következik be, indítsa újra a nyomtatót, miután akklimatizálódott a környezetre. Amikor a nyomtató nem működik megfelelően A papír nem a kiválasztott papíradagolóból érkezik. Amikor valamely Windows operációs rendszert használ, a nyomtatómeghajtó beállításai prioritást élveznek a vezérlőpanel beállításaival szemben. Állítsa be a nyomtatóvezérlővel a kívánt papíradagolót. Részletekért lásd a nyomtatómeghajtó súgóját. A nyomatok kötegelése nem megfelelő. A papír nedves. Használjon megfelelően tárolt papírt. Lásd 23. o. "Papír specifikációk". Ha a kinyomtatott lapok hullámosan jönnek ki, használja a normál adagoló-hosszabbítót. Lásd 10. o. "Útmutató az alkotóelemekhez". A3, Legal vagy Double letter méretű papír használatakor húzza ki az ütközőt. Lásd 10. o. "Útmutató az alkotóelemekhez". 77

80 3. Hibaelhárítás Túl hosszú ideig tart a nyomtató bekapcsolása. Ha a nyomtatót kikapcsolja, miközben az a merevlemezen végez valamilyen műveletet (például: fájltörlés közben), a következő alkalommal több időt vesz igénybe, hogy a nyomtató a bekapcsolás után működésre kész állapotba kerüljön. Ennek elkerülése érdekében művelet közben ne kapcsolja ki a nyomtatót. Túl sok időt vesz igénybe a nyomtatás újrakezdése. Az adatmennyiség túlságosan nagy vagy komplex, és bizonyos időbe telik a feldolgozása. Ha az adatbemeneti jelzőfény villog, az adatok feldolgozása folyik. Várjon, amíg abba nem hagyja. A nyomtató Energiatakarékos vagy Alvó üzemmódban volt. Az ezen módokból való újrainduláshoz a nyomtatónak fel kell melegednie, ami a nyomtatás megkezdéséig időt vesz igénybe. Részletek: 19. o. "Energia-megtakarítás". Túl hosszú ideig tart a nyomtatási feladat befejezése. A fényképek vagy más, nagy mennyiségű adatot tartalmazó oldalak feldolgozása hosszú ideig tarthat, úgyhogy egyszerűen várjon, ha ilyeneket nyomtat. A beállításoknak a nyomtatóvezérlő segítségével történő módosítása felgyorsíthatja a nyomtatást: Részletekért lásd a nyomtatómeghajtó súgóját. Az adatmennyiség túlságosan nagy vagy komplex, és bizonyos időbe telik a feldolgozása. Ha az adatbemeneti jelzőfény villog, az adatok feldolgozása folyik. Várjon, amíg abba nem hagyja. Ha a kijelzőn a "Várakozás nyomt. adatra... " üzenet jelenik meg, a nyomtató épp melegszik. Várjon. A nyomtató a színregisztráció beállítását végzi. Várjon. A hozzáadott opciók nem jelennek meg a nyomtató tulajdonságainál. A számítógép és a nyomtató között nem zajlik kétirányú kommunikáció. Konfigurálnia kell a telepített kiegészítőket a nyomtató tulajdonságok között. Részletekért lásd a nyomtatómeghajtó súgóját. Ha elvégezte az eszközinformációk automatikus frissítését a PCL6 vagy PostScript 3 nyomtatómeghajtó tulajdonságain keresztül, más nyomtatómeghajtó nem biztos, hogy képesek lesznek kétirányú kommunikációt létrehozni és sikeresen elvégezni az automatikus frissítést. Ez csak a 32 bites Windows XP esetében fordul elő. Ilyen esetekben jelentkezzen ki és újra be a Windowsba, majd hajtsa végre újra az automatikus frissítést. Ha a problémát nem tudja megoldani, lépjen kapcsolatba az értékesítési- vagy szervizképviselettel. Kombinált vagy összefűzött nyomatok készítése esetén. Ellenőrizze, hogy a nyomtatómeghajtón beállított papírméret és -irány megfelel-e az adott alkalmazáshoz beállítottnak. Ha a beállítások azonosak, módosítsa a nyomtatómeghajtó beállításait. 78

81 Egyéb nyomtatási problémák Üres adagolót az Autom. adagolóvál. segítségével választ, és a dokumentum a papír kifogyott hiba miatt nem kerül kinyomtatásra. Ha az adagolót úgy nyitják és csukják, hogy a nyomtató közben energiatakarékos módban van, a nyomtató visszaállását követően inicializálni fogja az adagolót, de az adagoló nem lesz választható az Autom.adagolóv. alatt. Ha olyan adagolóról akar nyomtatni, amelyet úgy nyitott és csukott vissza, hogy közben a nyomtató energiatakarékos üzemmódban volt, nyomtatás előtt kézzel kell beállítania az adagolót papírforrásként. Amikor a nyomtató visszaáll energiatakarékos üzemmódból és befejezi az inicializálást, a dokumentumot a kiválasztott adagolóból fogja kinyomtatni. További hibaelhárítás Furcsa zaj hallatszik. Ha valamely fogyóeszközt vagy alkatrészt cseréltek, esetleg kiegészítő elemet telepítettek az utóbbi időben, ellenőrizze a fogyóeszköz, az alkatrész, esetleg az adott kiegészítő elem megfelelő telepítését. Ha a furcsa zaj nem szűnik meg, vegye fel a kapcsolatot az értékesítési vagy szervizképviselővel. Nem érkezik figyelmeztetés esetén, illetve annak megoldását követően. Ellenőrizze, hogy az [Aut. értesítés ben] aktiválva van-e a [Rendszer] menüben a vezérlőpulton. Lásd: Felhasználói kézikönyv. Webböngésző segítségével férjen hozzá a nyomtatóhoz, jelentkezzen be adminisztrátorként a Web Image Monitor-ba, majd erősítse meg a következő beállításokat az [Automatikus értesítés]-ben: Eszköz címe Értesítendő csoportok Csoportok kiválasztása/értesítendő elemek A beállításokkal kapcsolatos tudnivalókat lásd a Web Image Monitor Súgójában. Webböngésző segítségével férjen hozzá a nyomtatóhoz, jelentkezzen be adminisztrátorként a Web Image Monitor-ba, majd erősítse meg az SMTP szerver beállításait az [ ] pontban. A beállításokkal kapcsolatos tudnivalókat lásd a Web Image Monitor Súgójában. Ha a készülék kikapcsolódik, mielőtt az továbbításra kerül, az nem lesz fogadható. Ellenőrizze az címet. A Web Image Monitor Rendszernapló menüjénk segítségével a [Hálózat]-ban ellenőrizze a nyomtató működési előzményeit. Ha az t elküldték, de nem fogadták, lehet, hogy helyelen a célhely. Ellenőrizze az szervertől kapott hiba információit is. 79

82 3. Hibaelhárítás Az [Auto. értes. ben] beállítása a Rendszer menüben [Ki] opcióról [Be] opcióra változott, de nem érkezik. A beállítás megváltoztatását követően kapcsolja ki a nyomtatót, majd kapcsolja ismét be. A hibára figyelmeztető megérkezett, de nem érkezett hibamegoldó . Ellenőrizze, hogy az küldését a Web Image Monitor [Automatikus értesítés]-én keresztül állították-e be küldésere a hiba javításának idején. Kattintson a [Szerkesztés] gombra a [Részletes beállítás minden elemhez] opciónál az [Automatikus értesítés] alatt és a [Hiba esetén értesít:] opciót állítsa [Hiba javítva.] lehetőségre a megjelenő képernyőn. A beállításokkal kapcsolatos tudnivalókat lásd a Web Image Monitor Súgójában. Figyelmeztetés megoldása küldésére van állítva, de a figyelmeztetés megoldásáról való nem kerül elküldésre. Ha a nyomtató tápellátását a figyelmeztetés felmerülése után kikapcsolja, és a figyelmeztetés megoldása kikapcsolt állapotban történik: a figyelmeztetés megoldásáról nem kerül megküldésre. A Figyelmeztetés megjelenése és Figyelmeztetés megoldása be van állítva küldésénél, de míg nem jött Figyelmeztetés megjelenése üzenet, Figyelmeztetés megoldása jött. A figyelmeztetésről értesítő nem kerül megküldésre, ha az adott probléma megoldása az elküldés előtt megtörténik. Mindazonáltal a figyelmeztetés megoldásáról az elküldésre kerül. A Figyelmeztetés-értesítési szint módosult, és az ek már nem járnak. Ha korábbi figyelmeztetési szintű Figyelmeztetés-értesítési érkezik, későbbi nem jön, akkor sem, ha időközben módosul az értesítési szint. Ha az elküldött ben nincs dátumra vonatkozó információ, a levelezőkiszolgáló hibás. A rendszert úgy állítsa be, hogy az az időre vonatkozó információkat az SNTP szerverről kapja. Beállításokért hivatkozzon a Web Image Monitor Súgójára. Ha a nyomtató még mindig nem üzemel kielégítő módon, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. Az értékesítési vagy a szervizképviselő elérhetősége felől érdeklődjön abban az üzletben, ahol a nyomtatót vásárolta. 80

83 Ha a PictBridge nyomtatás nem működik Ha a PictBridge nyomtatás nem működik Probléma Okok Megoldások A PictBridge nem áll rendelkezésre. Ha kettő vagy több digitális fényképezőgép van csatlakoztatva, a második és további fényképezőgépek nem kerülnek felismerésre. A nyomtatás nem történik meg. A nyomtatás nem történik meg. A nyomtatás nem történik meg. Gond van az USB kapcsolattal vagy a PictBridge beállításaival. Több digitális fényképezőgépet csatlakoztatott egyidejűleg. Az eredetik száma meghaladja az egyszerre kinyomtatható oldalak maximális számát. Kifogyott a megadott méretű papír. A tálcához beállított méretű papír nem nyomtatható a nyomtatóval. Kövesse az alábbi eljárást a kapcsolat és a beállítások ellenőrzése céljából: 1. Távolítsa el, majd ismét csatlakoztassa az USB kábelt. 2. Ellenőrizze, hogy a PictBridge beállításai engedélyezve vannake. 3. Távolítsa el az USB kábelt, majd kapcsolja ki a nyomtatót. Újra kapcsolja be a nyomtatót. Amikor a nyomtató teljesen betöltődött, csatlakoztassa ismét az USB kábelt. Csak egy digitális fényképezőgépet csatlakoztasson. Ne csatlakoztasson több kamerát. Az egyszerre kinyomtatható mennyiség meadható maximuma 999. Adja meg ismét a mennyiséget, ami 999 vagy kevesebb legyen, és próbálkozzon ismét a nyomtatással. Kifogyott a megadott méretű papír. Amennyiben a megadott mérettől eltérő papírt kell használnia, alkalmazza a Lapdobást. A nyomtatás törléséhez hajtsa végre a Munka törlését. Válasszon olyan papírméret beállítást, amely a nyomtatóval nyomtatható. 81

84 3. Hibaelhárítás Elakadt papír eltávolítása Hibaüzenet jelenik meg, ha papírelakadás merül fel. A hibaüzenet segít megtalálni az elakadás helyét. Ellenőrizze a papírelakadás helyét, majd távolítsa el az elakadt papírt. A készülék belseje rendkívül forró lehet. Ne nyúljon azokhoz a részekhez, amelyeken a forró felület figyelmeztető címke található! Ellenkező esetben égési sérülést szenvedhet. A készülék egyes belső komponensei nagyon felforrósodnak. Ezért óvatosan távolítsa el az elakadt papírt. Ellenkező esetben égési sérüléseket szenvedhet. Az elakadt eltávolítása közben vigyázzon az ujjaira, nehogy beszoruljanak, vagy megsérüljenek. Az elakadás megelőzése érdekében semmilyen leszakadt papírdarabkát ne hagyjon a készülékben. Ha gyakran fordul elő hibás adagolás, forduljon a szervizhez. Ha a hibaüzenet azután is a kijelzőn marad, hogy eltávolította az elakadt papírt, nyissa ki, majd zárja be az elülső fedelet. Papírelakadási üzenet (A) Az " (A) Nyissa ki az el. fedelet táv el pap" üzenet jelenik meg, amikor a normál papíradagolóban történik elakadás. 82

85 Elakadt papír eltávolítása Elakadás 1. tálca 1. Húzza meg az elülső fedlap nyitó kart, majd mindkét kezével nyissa ki a fedlapot. 1 2 CSJ Óvatosan húzza felfelé, majd kifelé az elakadt papírt. CSJ Ha nem látja az elakadt papírt a nyomtató belsejében, csukja le az elülső fedelet lezárás előtti helyzetbe, a lenti ábra szerint. CSJ130 83

86 3. Hibaelhárítás 4. Óvatosan húzza meg az adagolót, amíg meg nem áll, emelje meg az adagoló elejét, majd húzza ki a nyomtatóból. 5. Óvatosan húzza ki az elakadt papírt. CSJ131 CSJ Emelje fel az adagoló elejét, majd óvatosan csúsztassa a nyomtatóba, amíg meg nem áll. CSJ133 84

87 Elakadt papír eltávolítása 7. Óvatosan két kézzel zárja le az elülső fedlapot! CSJ134 Az elülső fedél becsukásakor határozottan nyomja le a fedél felső részét. A fedél lezárása után ellenőrizze, hogy a hibaüzenet törlődött-e. Elakadás - kézi adagoló 1. Távolítsa el a kézi adagolóba betöltött papírt. 2. Óvatosan húzza ki az elakadt papírt. CSJ135 CSJ136 85

88 3. Hibaelhárítás 3. Zárja be a kézi adagolót. CSJ Húzza meg az elülső fedlap nyitó kart, majd mindkét kezével nyissa ki a fedlapot Óvatosan húzza ki az elakadt papírt. CSJ128 CSJ138 86

89 Elakadt papír eltávolítása 6. Óvatosan két kézzel zárja le az elülső fedlapot! CSJ134 Az elülső fedél becsukásakor határozottan nyomja le a fedél felső részét. A fedél lezárása után ellenőrizze, hogy a hibaüzenet törlődött-e. Papírelakadás (B) üzenet A " (B) Nyissa ki az elülső fedelet és távolítsa el a papírt." üzenet jelenik meg, amikor a belső papíradagoló útjában történik elakadás. A készülék belseje nagyon felmelegedhet. A fixáló egység közelében a papír eltávolítása előtt várjon, amíg a fixáló egység és a papírtovábbító egység közelében a burkolati elemek lehűlnek. 1. Húzza meg az elülső fedlap nyitó kart, majd mindkét kezével nyissa ki a fedlapot. 1 2 CSJ128 87

90 3. Hibaelhárítás 2. Óvatosan húzza ki az elakadt papírt. CSJ Óvatosan két kézzel zárja le az elülső fedlapot! CSJ134 Az elülső fedél becsukásakor határozottan nyomja le a fedél felső részét. A fedél lezárása után ellenőrizze, hogy a hibaüzenet törlődött-e. Papírelakadás (C) üzenet A " (C) Nyissa ki az elülső fedelet és távolítsa el a papírt. " üzenet jelenik meg, amikor a belső papíradagoló útjában történik elakadás. A készülék belseje nagyon felmelegedhet. A fixáló egység közelében a papír eltávolítása előtt várjon, amíg a fixáló egység és a papírtovábbító egység közelében a burkolati elemek lehűlnek. 88

91 Elakadt papír eltávolítása 1. Húzza meg az elülső fedlap nyitó kart, majd mindkét kezével nyissa ki a fedlapot Óvatosan húzza ki az elakadt papírt. CSJ Ha a papír a fixáló egység felső részében akad el, húzza felfelé. CSJ141 CSJ142 89

92 3. Hibaelhárítás 4. Ha nem látja az elakadt papírt, húzza maga felé a fixáló egység füleit a fedél kinyitásához, majd ellenőrizze, nincs-e elakadva a papír. CSH Ha látja az elakadt papírt a kimeneti tálcában, hagyja nyitva az elülső fedelet és távolítsa el a papírt. CSJ Óvatosan két kézzel zárja le az elülső fedlapot! CSJ134 Az elülső fedél becsukásakor határozottan nyomja le a fedél felső részét. A fedél lezárása után ellenőrizze, hogy a hibaüzenet törlődött-e. 90

93 Elakadt papír eltávolítása Papírelakadás (Y) üzenet A következő üzenetek jelennek meg attól függően, melyik adagolóban akadt el a papír: " (Y1) Ny. ki a részt a jlzett módon,táv. el papírt. ": 2. adagoló " (Y2) Ny. ki a részt a jlzett módon,táv. el papírt. ": 3. adagoló " (Y3) Ny. ki a részt a jlzett módon,táv. el papírt. ": 4. adagoló Az elakadt papír eltávolításának eljárása azonos valamennyi adagolónál. A következő eljárásnál a 2. adagolóban történt (megjelenített (Y1)-es üzenettel) papírelakadást használunk példának. 1. Óvatosan húzza ki a adagolót ütközésig. 2. Óvatosan húzza ki az elakadt papírt. CSJ144 CSJ145 91

94 3. Hibaelhárítás 3. Ha nem látja az elakadt papírt vagy nem tudja eltávolítani, emelje fel az adagoló elülső oldalát, majd húzza ki azt a nyomtatóból. 4. Óvatosan húzza ki az elakadt papírt. CSJ146 CSJ147 Ha a papír több adagolóban akadt el, húzzon ki valamennyi adagolót, amelyekben elakadt, és távolítsa el a papírt. CSJ256 92

95 Elakadt papír eltávolítása CSJ Két kézzel tartsa a tálcát, csúsztassa rá a papíradagoló egységen található sínekre, majd nyomja egyenesen be. CSJ269 Papírelakadás (Z) üzenet A " (Z) Nyissa ki az el. fedelet táv el pap " hibaüzenet akkor jelenik meg, ha a papírelakadás a papírtovábbító egységen belül történik. 1. Húzza meg az elülső fedlap nyitó kart, majd mindkét kezével nyissa ki a fedlapot. 1 2 CSJ128 93

96 3. Hibaelhárítás 2. Óvatosan távolítsa el az elakadt papírt a továbbító egység alól. CSJ Ha nem tudja kihúzni a papírt, távolítsa el a papírtovábbító egység jobb oldalán található gomb elforgatásával, a lenti ábra szerint: CSJ149 CSJ150 94

97 Elakadt papír eltávolítása 4. Ha a papír a továbbító egység fenti részében akadt el, húzza felfelé. CSJ Óvatosan két kézzel zárja le az elülső fedlapot! CSJ134 Az elülső fedél becsukásakor határozottan nyomja le a fedél felső részét. A fedél lezárása után ellenőrizze, hogy a hibaüzenet törlődött-e. 95

98 3. Hibaelhárítás Védjegyek Az Adobe, az Acrobat, a PostScript és a PostScript 3 az Adobe Systems Incorporated Egyesült Államokban és/vagy más országokban bejegyzett vagy nem bejegyzett védjegye. A Macintosh és a Mac OS az Apple Inc. Egyesült Államokban és más országokban bejegyzett védjegyei. A Microsoft, Windows Windows Server és Windows Vista a Microsoft Corporation Egyesült Államokban és/vagy más országokban bejegyzett védjegyei vagy védjegyei. A Monotype a Monotype Imaging, Inc bejegyzett védjegye. NetWare, IPX, IPX/SPX, NCP, és az NDS a Novell, Inc bejegyzett védjegyei vagy védjegyei. A PCL a Hewlett-Packard Company bejegyzett védjegye. A PictBridge védjegynek minősül. A Windows operációs rendszerek pontos megnevezései a következők: A Windows XP terméknevei a következők: Microsoft Windows XP Professional Edition Microsoft Windows XP Home Edition Microsoft Windows XP Media Center Edition Microsoft Windows XP Tablet PC Edition A Windows Vista terméknevei a következők: Microsoft Windows Vista Ultimate Microsoft Windows Vista Business Microsoft Windows Vista Home Premium Microsoft Windows Vista Home Basic Microsoft Windows Vista Enterprise A Windows 7 terméknevei a következők: Microsoft Windows 7 Home Premium Microsoft Windows 7 Professional Microsoft Windows 7 Ultimate Microsoft Windows 7 Enterprise A Windows Server 2003 terméknevei a következők: Microsoft Windows Server 2003 Standard Edition Microsoft Windows Server 2003 Enterprise Edition A Windows Server 2003 R2 terméknevei a következők: Microsoft Windows Server 2003 R2 Standard Edition 96

99 Védjegyek Microsoft Windows Server 2003 R2 Enterprise Edition A Windows Server 2008 terméknevei a következők: Microsoft Windows Server 2008 Standard Microsoft Windows Server 2008 Enterprise A Windows Server 2008 R2 terméknevei a következők: Microsoft Windows Server 2008 R2 Standard Microsoft Windows Server 2008 R2 Enterprise Az itt felhasznált egyéb terméknevek csak azonosítási célokat szolgálnak, és a megfelelő vállalatok védjegyei lehetnek. Az ilyen jellegű termékjelzésekhez kapcsolódó jogok tekintetében minden felelősséget elhárítunk. 97
