Hálózati útmutató. A biztonságos és helyes használat érdekében figyelmesen olvassa el a "Másoló kezelési útmutató" Biztonsági tudnivalók részét.

Átírás

1 Hálózati útmutató A biztonságos és helyes használat érdekében figyelmesen olvassa el a "Másoló kezelési útmutató" Biztonsági tudnivalók részét.

2 Bevezetés A kézikönyv a termék részletes működtetési leírását, és az üzemeltetéssel kapcsolatos megjegyzéseket tartalmazza. Az Ön biztonsága érdekében a készülék használata előtt figyelmesen olvassa el ezt a kézikönyvet. A kézikönyvet tartsa könnyen hozzáférhető helyen. Fontos! A kézikönyv tartalma előzetes értesítés nélkül megváltozhat. A törvények által megengedhető maximális mértékben a gyártó cég semmilyen esetben sem felelős az olyan felmerülő károkért, ami a készülék meghibásodásából, a regisztrált adatok elvesztéséből, illetve ennek a terméknek és a hozzá tartozó kézikönyveknek a használatából ered. Ügyeljen rá, hogy a készülékben regisztrált adatok másolatával rendelkezzen, illetve azok biztonsági mentése mindig megtörténjen. A készülék hibás működése, illetve a helytelen műveletek esetén előfordulhat, hogy a dokumentumok vagy az adatok törlődnek a készülékből. A gyártó semmilyen esetben sem vonható felelősségre a készülék használatával előállított dokumentumokkal kapcsolatban, illetve bármilyen adatkezelésből származó következményekért. A kézikönyvben kétféle méretjelölés használatos. Ennél a készüléknél a metrikus adatokat vegye figyelembe. Védjegyek A Microsoft, a Windows és a Windows Server a Microsoft Corporation bejegyzett védjegyei vagy védjegyei az Egyesült Államokban és/vagy más országokban. A Windows operációs rendszer szabályszerű elnevezései a következők:. A Windows XP terméknevei az alábbiak: Microsoft Windows XP Professional Microsoft Windows XP Home Edition Microsoft Windows XP Media Center Edition Microsoft Windows XP Tablet PC Edition Microsoft Windows XP Professional x64 Edition. A Windows Server 2003 terméknevei az alábbiak: Microsoft Windows Server 2003 Standard Edition Microsoft Windows Server 2003 Enterprise Edition. A Windows Server 2003 R2 terméknevei a következők: Microsoft Windows Server 2003 R2 Standard Edition Microsoft Windows Server 2003 R2 Enterprise Edition Az ebben a kiadványban használt további terméknevek azonosítási céllal szerepelnek, és a megfelelő vállalatok védjegyét képezhetik. Ezekkel kapcsolatban minden jogról lemondunk. Note: A kézikönyvben szereplő ábráktól a készülék kis mértékben eltérhet.

3 TARTALOMJEGYZÉK A készülékhez tartozó kézikönyvek... 3 A kézikönyv használatáról...4 Szimbólumok Hálózaton keresztül elérhető funkciók Nyomtató használata...5 Hálózati TWAIN szkenner Hálózati kábel csatlakoztatása a hálózathoz Kapcsolat ellenőrzése... 7 Csatlakoztatás Ethernet interfészhez Készülék beállítása a hálózaton Felhasználói eszközök menü (Interfész beállítások)...9 Nyomtató... 9 Hálózati TWAIN szkenner...10 Hálózati konfiguráció...10 A Felhasználói eszközökkel módosítható beállítások Windows konfiguráció TCP/IP konfigurálása...13 Windows XP-s számítógép konfigurálása Windows Server 2003-as számítógép konfigurálása Nyomtató funkció használata Nyomtatás nyomtatókiszolgálóval...15 Nyomtatás nyomtatókiszolgáló nélkül Szabványos TCP/IP-port használata LPR port használata Az IPP-port használata Hálózati interfész konfigurálása webböngésző segítségével Funkciók Webböngésző segítségével módosítható beállítások Hálózati interfészbeállítások konfigurálása Függelék DHCP használata...23 SNMP

4 Hibaüzenetek a kijelzőn...25 Üzenetek kódszámok nélkül Üzenetek kódszámokkal Műszaki adatok...27 TÁRGYMUTATÓ

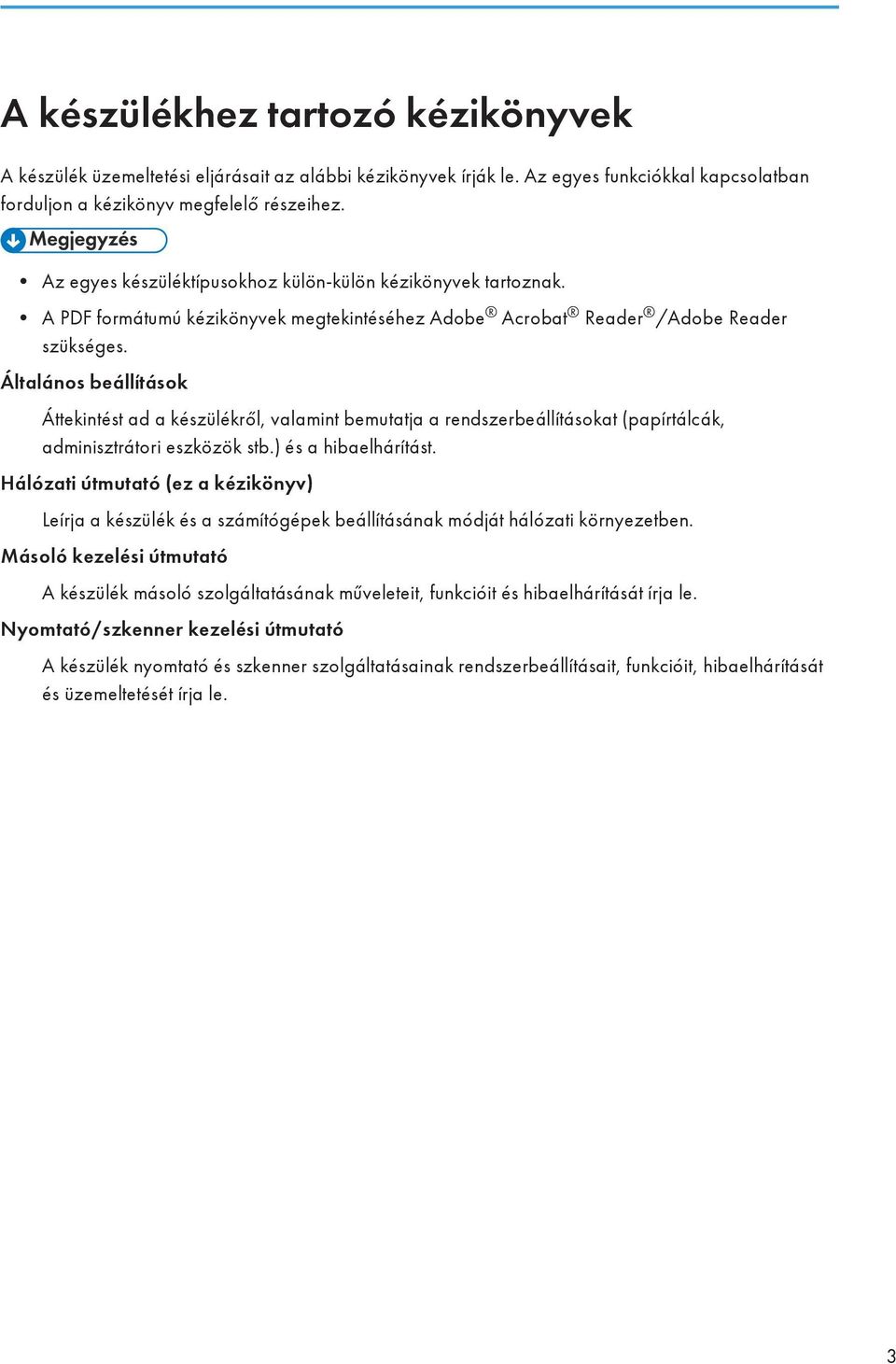

5 A készülékhez tartozó kézikönyvek A készülék üzemeltetési eljárásait az alábbi kézikönyvek írják le. Az egyes funkciókkal kapcsolatban forduljon a kézikönyv megfelelő részeihez. Az egyes készüléktípusokhoz külön-külön kézikönyvek tartoznak. A PDF formátumú kézikönyvek megtekintéséhez Adobe Acrobat Reader /Adobe Reader szükséges. Általános beállítások Áttekintést ad a készülékről, valamint bemutatja a rendszerbeállításokat (papírtálcák, adminisztrátori eszközök stb.) és a hibaelhárítást. Hálózati útmutató (ez a kézikönyv) Leírja a készülék és a számítógépek beállításának módját hálózati környezetben. Másoló kezelési útmutató A készülék másoló szolgáltatásának műveleteit, funkcióit és hibaelhárítását írja le. Nyomtató/szkenner kezelési útmutató A készülék nyomtató és szkenner szolgáltatásainak rendszerbeállításait, funkcióit, hibaelhárítását és üzemeltetését írja le. 3

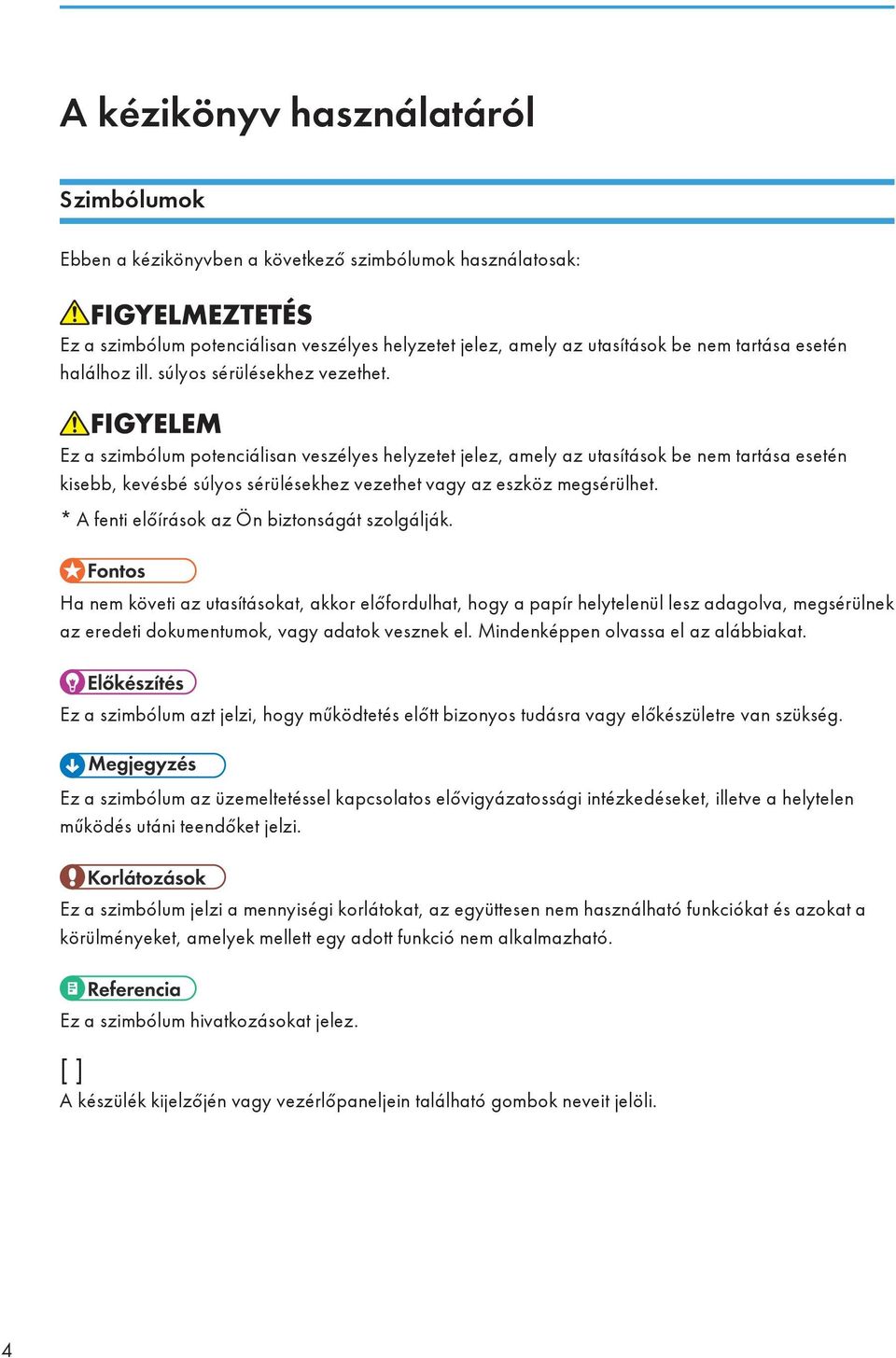

6 A kézikönyv használatáról Szimbólumok Ebben a kézikönyvben a következő szimbólumok használatosak: Ez a szimbólum potenciálisan veszélyes helyzetet jelez, amely az utasítások be nem tartása esetén halálhoz ill. súlyos sérülésekhez vezethet. Ez a szimbólum potenciálisan veszélyes helyzetet jelez, amely az utasítások be nem tartása esetén kisebb, kevésbé súlyos sérülésekhez vezethet vagy az eszköz megsérülhet. * A fenti előírások az Ön biztonságát szolgálják. Ha nem követi az utasításokat, akkor előfordulhat, hogy a papír helytelenül lesz adagolva, megsérülnek az eredeti dokumentumok, vagy adatok vesznek el. Mindenképpen olvassa el az alábbiakat. Ez a szimbólum azt jelzi, hogy működtetés előtt bizonyos tudásra vagy előkészületre van szükség. Ez a szimbólum az üzemeltetéssel kapcsolatos elővigyázatossági intézkedéseket, illetve a helytelen működés utáni teendőket jelzi. Ez a szimbólum jelzi a mennyiségi korlátokat, az együttesen nem használható funkciókat és azokat a körülményeket, amelyek mellett egy adott funkció nem alkalmazható. Ez a szimbólum hivatkozásokat jelez. [ ] A készülék kijelzőjén vagy vezérlőpaneljein található gombok neveit jelöli. 4

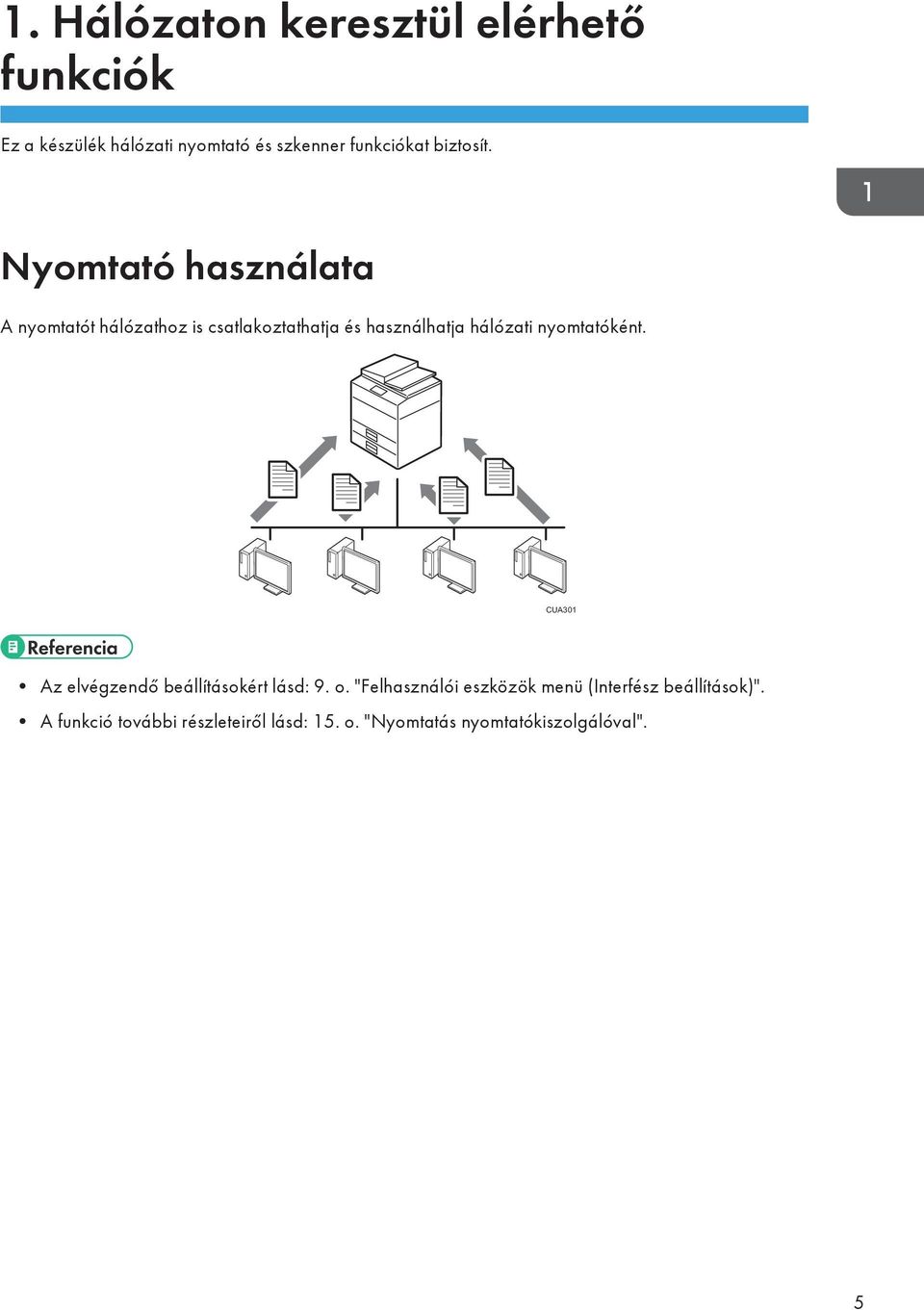

7 1. Hálózaton keresztül elérhető funkciók Ez a készülék hálózati nyomtató és szkenner funkciókat biztosít. Nyomtató használata A nyomtatót hálózathoz is csatlakoztathatja és használhatja hálózati nyomtatóként. CUA301 Az elvégzendő beállításokért lásd: 9. o. "Felhasználói eszközök menü (Interfész beállítások)". A funkció további részleteiről lásd: 15. o. "Nyomtatás nyomtatókiszolgálóval". 5

8 1. Hálózaton keresztül elérhető funkciók Hálózati TWAIN szkenner Használhatja a készülék szkennelési funkcióját egy hálózaton keresztül kapcsolódó számítógépről. Ugyanúgy szkennelhet dokumentumokat, ahogyan azt egy számítógéphez csatlakoztatott szkenner segítségével tenné. CUA302 Az elvégzendő beállításokért lásd: 9. o. "Felhasználói eszközök menü (Interfész beállítások)". A funkció használatának részleteiért lásd: Nyomtató/Szkenner kezelési útmutató. 6

9 2. Hálózati kábel csatlakoztatása a hálózathoz Kapcsolat ellenőrzése 1 CUA BASE-T/100BASE-TX port A hálózati interfészkábel csatlakoztatására szolgáló port. Csatlakoztatás Ethernet interfészhez Figyelem: Ferritgyűrűvel rendelkező hálózati interfészkábelt kell használni a rádiofrekvenciás interferencia elnyomása érdekében. A hálózati interfészlap a 10BASE-T vagy 100BASE-TX csatlakozást támogatja. 1. Kapcsolja ki a főkapcsolót. Győződjön meg arról, hogy a készülék főkapcsolója ki van kapcsolva. Lásd: Másoló kezelési útmutató. 7

10 2. Hálózati kábel csatlakoztatása a hálózathoz 2. Csatlakoztassa a készülék tartozék ferritmagját az Etherenet interfészkábel végéhez. 3. Csatlakoztassa a hálózati interfészkábelt a 10BASE-T/100BASE-TX porthoz. CUA Kapcsolja be a készülék főkapcsolóját. CUA CUA Jelzés (narancssárga) Adatok küldésekor vagy fogadásakor a jelzőfény narancssárgán világít. Ha nem küld vagy fogad adatokat, ki van kapcsolva. 2. Jelzőfény (zöld) A 10BASE-T vagy 100BASE-TX működésekor a LED zöld fénnyel világít. Ha a készülék nem kapcsolódik hálózathoz, ki van kapcsolva. 8

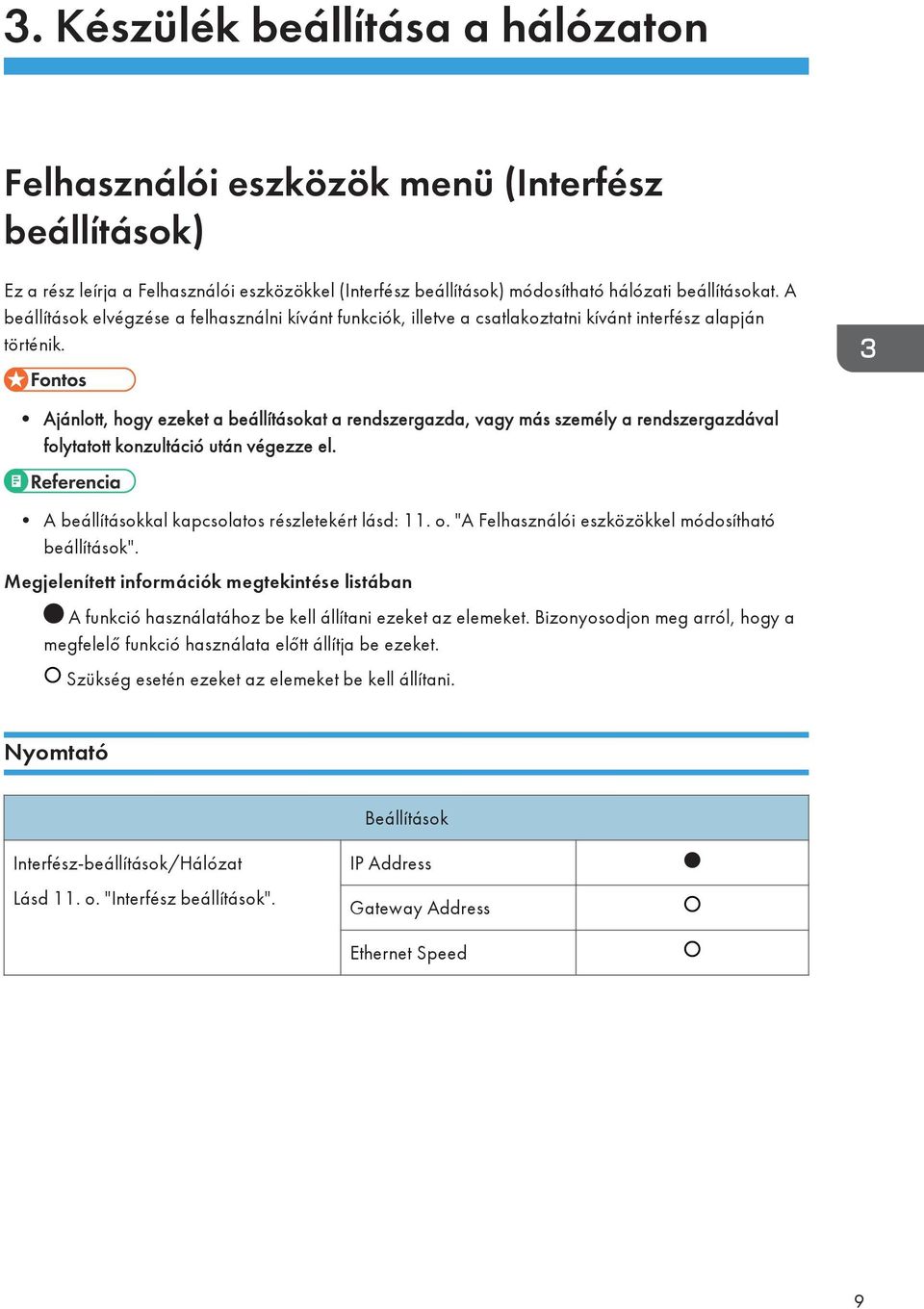

11 3. Készülék beállítása a hálózaton Felhasználói eszközök menü (Interfész beállítások) Ez a rész leírja a Felhasználói eszközökkel (Interfész beállítások) módosítható hálózati beállításokat. A beállítások elvégzése a felhasználni kívánt funkciók, illetve a csatlakoztatni kívánt interfész alapján történik. Ajánlott, hogy ezeket a beállításokat a rendszergazda, vagy más személy a rendszergazdával folytatott konzultáció után végezze el. A beállításokkal kapcsolatos részletekért lásd: 11. o. "A Felhasználói eszközökkel módosítható beállítások". Megjelenített információk megtekintése listában A funkció használatához be kell állítani ezeket az elemeket. Bizonyosodjon meg arról, hogy a megfelelő funkció használata előtt állítja be ezeket. Szükség esetén ezeket az elemeket be kell állítani. Nyomtató Beállítások Interfész-beállítások/Hálózat Lásd 11. o. "Interfész beállítások". IP Address Gateway Address Ethernet Speed 9

12 3. Készülék beállítása a hálózaton Hálózati TWAIN szkenner Beállítások Interfész-beállítások/Hálózat Lásd 11. o. "Interfész beállítások". IP Address Gateway Address Ethernet Speed Hálózati konfiguráció A Felhasználói eszközök menüvel végzett bármilyen módosítás érvényben marad a főkapcsoló vagy a működtetőkapcsoló kikapcsolása után, valamint a [Módok törlése] gomb megnyomása után is. Hálózat konfigurálása a vezérlőpult segítségével Az Interfész beállítások műveletei eltérnek a normál műveletektől. A Felhasználói eszközök használata után nyomja meg a [Felh.eszk./Számláló] gombot a kilépéshez. Ha az adminisztrátori kód be van állítva, megjelenik a adminisztrátori kód beviteli képernyő. Írja be a kódot, majd nyomja meg az [OK] gombot. Az adminisztrátori kód részleteiért lásd: Általános beállítások. 1. Nyomja meg a [Felhasználói eszközök/számláló] gombot. 2. Válassza ki az [Interfész beállítások] menüt a [ ] vagy a [ ] gomb segítségével, majd nyomja meg az [OK] gombot. 3. Válassza ki módosítani kívánt beállítást, majd nyomja meg az [OK] gombot. 4. Módosítsa a beállítást, majd nyomja meg az [OK] gombot. Nyomja meg az [Escape] gombot a beállítás elvetéséhez. 5. Nyomja meg a [Felhasználói eszközök/számláló] gombot. Hálózat konfigurálása egyéb segédprogramokkal A Hálózati beállítások elvégzéséhez a vezérlőpult mellett különböző segédprogramok is használható, például webböngésző. A következő táblázat az elérhető beállításokat mutatja: Azt mutatja, hogy a készülék beállítások módosíthatók. 10

13 Felhasználói eszközök menü (Interfész beállítások) - Azt mutatja, hogy a beállítás nem módosítható az adott eszközről. Vezérlőpulton lévő név Webböngész ő Interfészbeállít ások Hálózat IP Address Automatikus (DHCP) Adja meg IP cím Alhálózati maszk Mac cím - Gateway Address Ethernet Speed - A Felhasználói eszközökkel módosítható beállítások Interfész beállítások IP cím A készülék hálózati környezetben történő használata előtt konfigurálnia kell az IP címet és az alhálózati maszkot. Automatikus (DHCP) Adja meg Ha az [Adja meg]-et választja, írja be az "IP cím:" és "Alhál.maszk:" értékeket a következőképp: "xxx.xxx.xxx.xxx" (az "x" számot jelent). IP cím: Alhál.maszk: Alapértelmezett: Automatikus (DHCP) Ha az [Adja meg]-et válaztja, ügyeljen arra, hogy ne olyan "IP cím:"-et adjon meg, ami egy másik készüléké a hálózaton. A fizikai cím (MAC cím) szintén megjelenik. Gateway cím Az átjáró egy csatlakozási vagy adatcserét lehetővé tevő pont, amely két hálózatot köt össze. Konfigurálja az átjáróként használt router vagy számítógép címét. 11

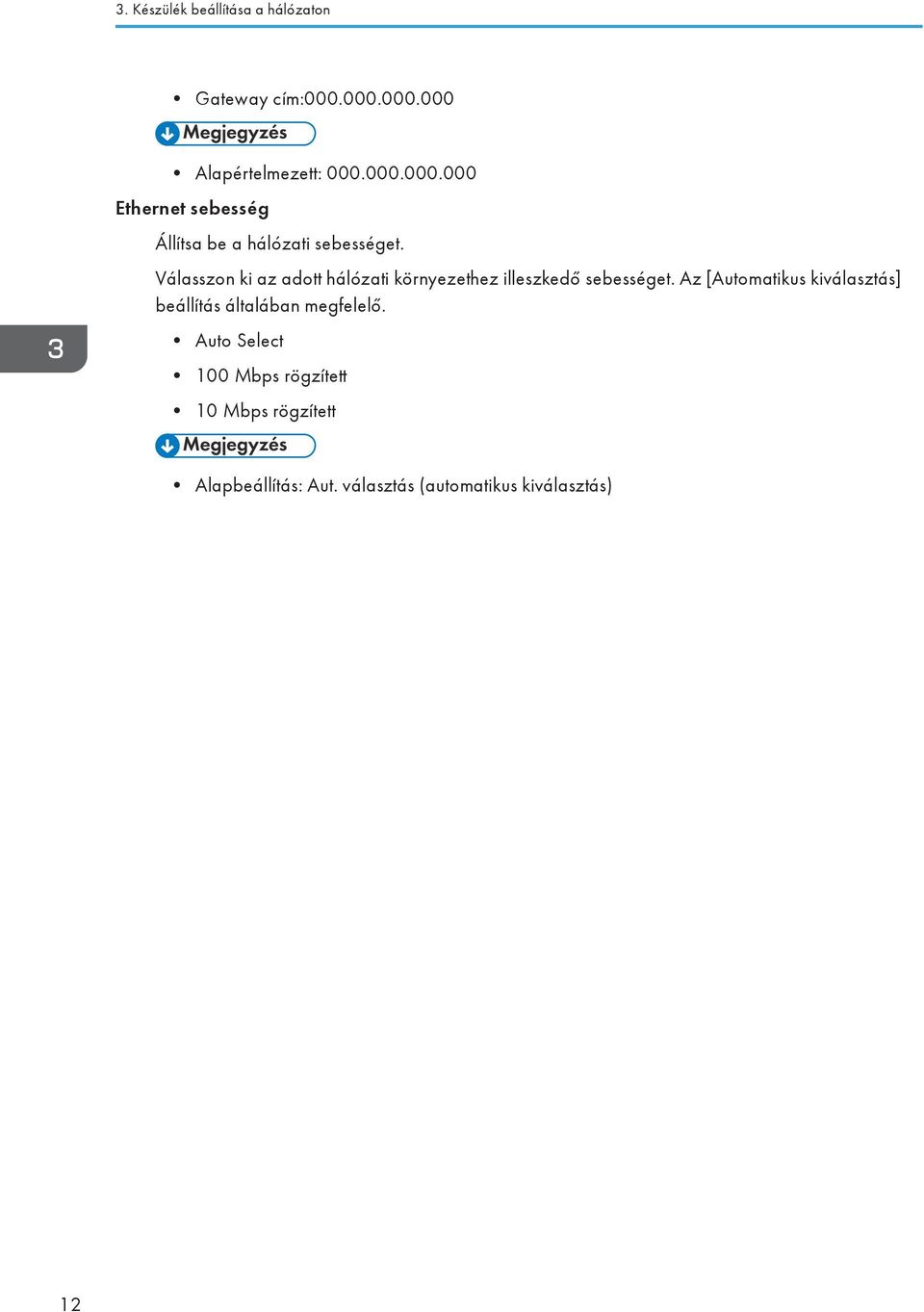

14 3. Készülék beállítása a hálózaton Gateway cím: Alapértelmezett: Ethernet sebesség Állítsa be a hálózati sebességet. Válasszon ki az adott hálózati környezethez illeszkedő sebességet. Az [Automatikus kiválasztás] beállítás általában megfelelő. Auto Select 100 Mbps rögzített 10 Mbps rögzített Alapbeállítás: Aut. választás (automatikus kiválasztás) 12

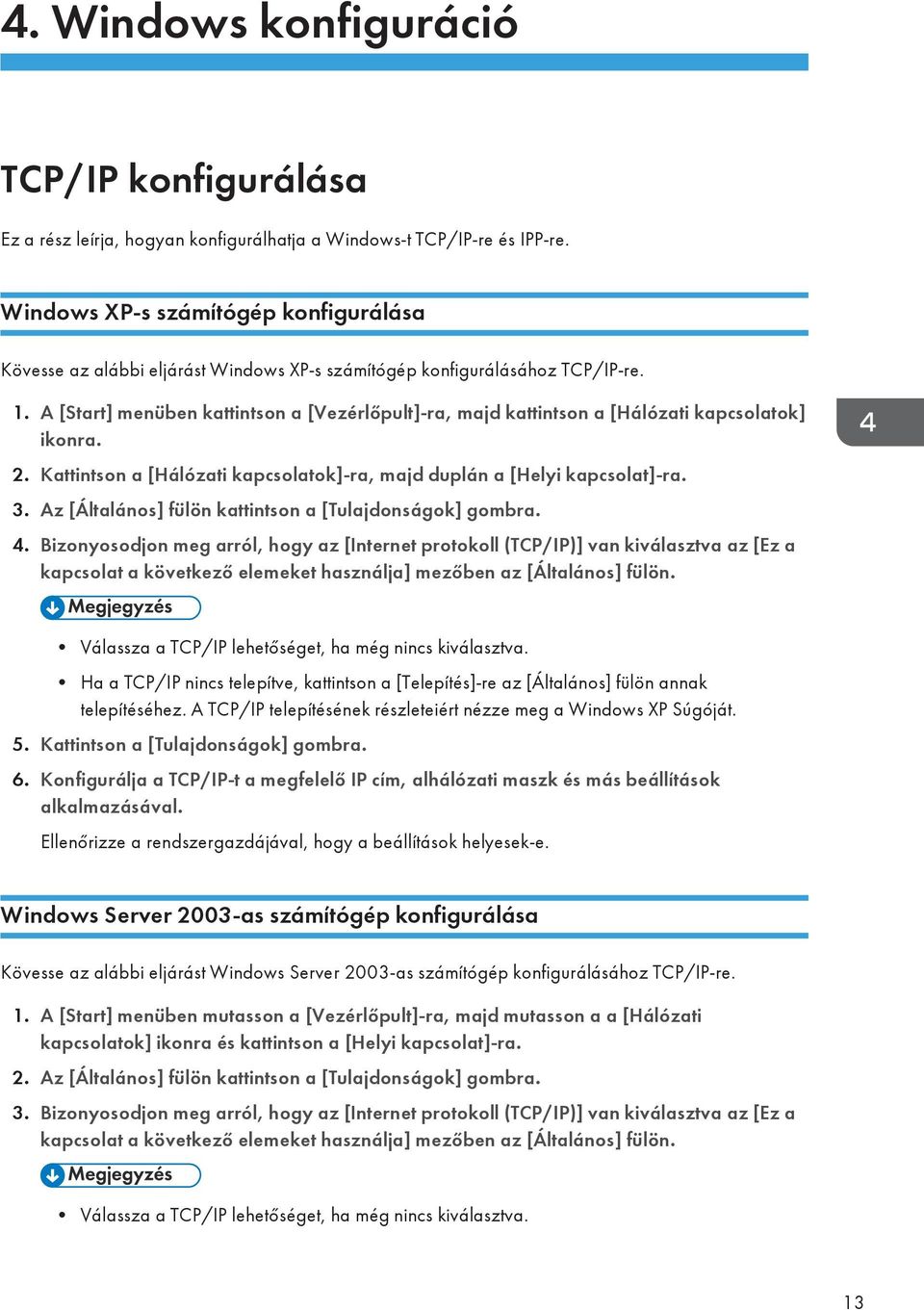

15 4. Windows konfiguráció TCP/IP konfigurálása Ez a rész leírja, hogyan konfigurálhatja a Windows-t TCP/IP-re és IPP-re. Windows XP-s számítógép konfigurálása Kövesse az alábbi eljárást Windows XP-s számítógép konfigurálásához TCP/IP-re. 1. A [Start] menüben kattintson a [Vezérlőpult]-ra, majd kattintson a [Hálózati kapcsolatok] ikonra. 2. Kattintson a [Hálózati kapcsolatok]-ra, majd duplán a [Helyi kapcsolat]-ra. 3. Az [Általános] fülön kattintson a [Tulajdonságok] gombra. 4. Bizonyosodjon meg arról, hogy az [Internet protokoll (TCP/IP)] van kiválasztva az [Ez a kapcsolat a következő elemeket használja] mezőben az [Általános] fülön. Válassza a TCP/IP lehetőséget, ha még nincs kiválasztva. Ha a TCP/IP nincs telepítve, kattintson a [Telepítés]-re az [Általános] fülön annak telepítéséhez. A TCP/IP telepítésének részleteiért nézze meg a Windows XP Súgóját. 5. Kattintson a [Tulajdonságok] gombra. 6. Konfigurálja a TCP/IP-t a megfelelő IP cím, alhálózati maszk és más beállítások alkalmazásával. Ellenőrizze a rendszergazdájával, hogy a beállítások helyesek-e. Windows Server 2003-as számítógép konfigurálása Kövesse az alábbi eljárást Windows Server 2003-as számítógép konfigurálásához TCP/IP-re. 1. A [Start] menüben mutasson a [Vezérlőpult]-ra, majd mutasson a a [Hálózati kapcsolatok] ikonra és kattintson a [Helyi kapcsolat]-ra. 2. Az [Általános] fülön kattintson a [Tulajdonságok] gombra. 3. Bizonyosodjon meg arról, hogy az [Internet protokoll (TCP/IP)] van kiválasztva az [Ez a kapcsolat a következő elemeket használja] mezőben az [Általános] fülön. Válassza a TCP/IP lehetőséget, ha még nincs kiválasztva. 13

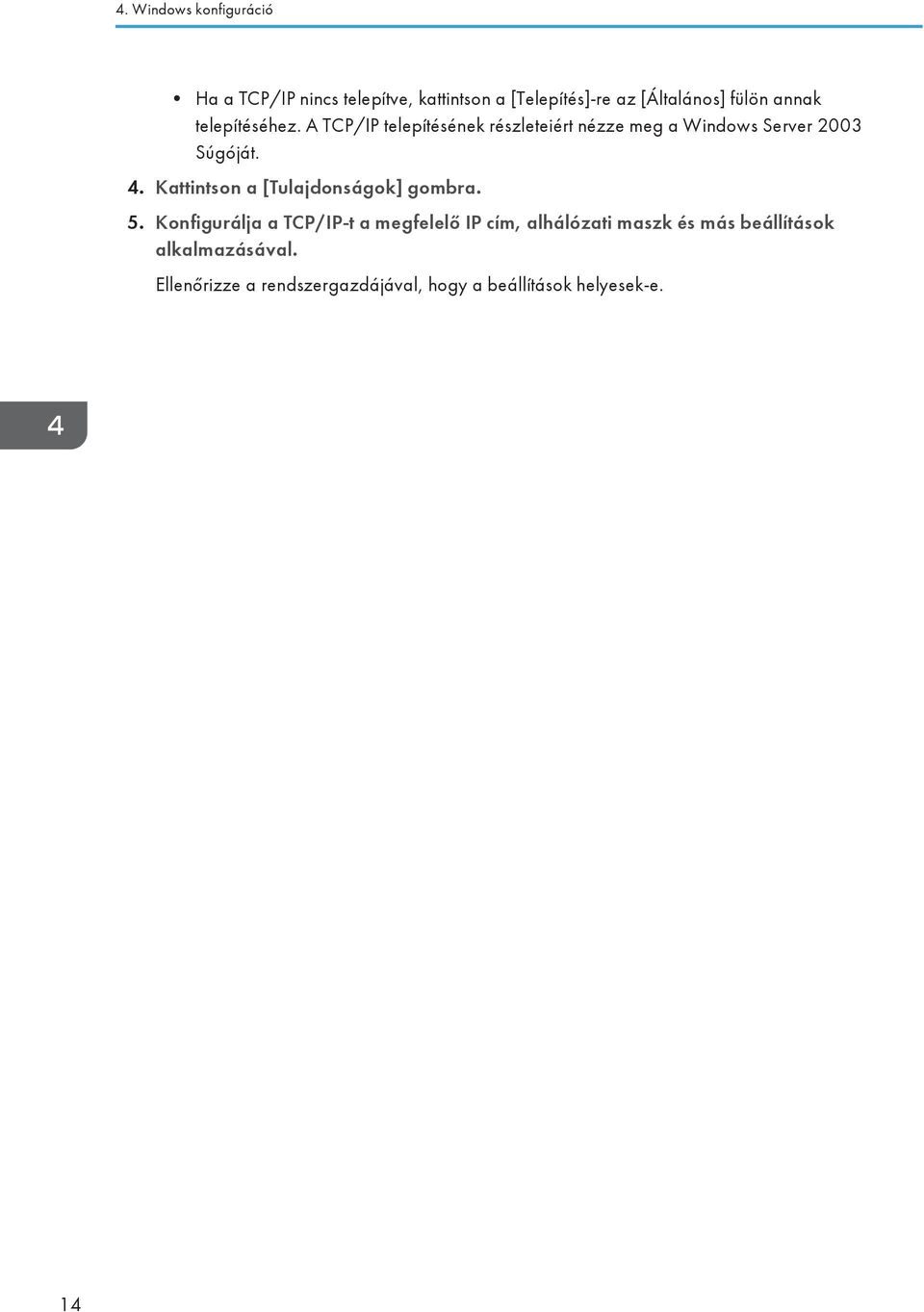

16 4. Windows konfiguráció Ha a TCP/IP nincs telepítve, kattintson a [Telepítés]-re az [Általános] fülön annak telepítéséhez. A TCP/IP telepítésének részleteiért nézze meg a Windows Server 2003 Súgóját. 4. Kattintson a [Tulajdonságok] gombra. 5. Konfigurálja a TCP/IP-t a megfelelő IP cím, alhálózati maszk és más beállítások alkalmazásával. Ellenőrizze a rendszergazdájával, hogy a beállítások helyesek-e. 14

17 5. Nyomtató funkció használata Nyomtatás nyomtatókiszolgálóval Ez a rész leírja, hogyan konfigurálhat Windows XP-n vagy Windows Server 2003-on futó számítógépen használt hálózatot nyomtatókiszolgálóként. Amikor Windows XP vagy Windows Server 2003 nyomtatókiszolgálót használ, válasszon ki egy megosztott nyomtatót a Windows XP-n vagy Windows Server 2003-on. Ez a rész leírja a [Nyomtató hozzáadása varázsló] futtatását minden kliensszámítógépen, valamint a Windows XP és Windows Server 2003 nyomtatókiszolgálók hozzáadását hálózati nyomtatóként. Windows XP Windows Server 2003 Nyomtatószerver Windows XP Windows Server 2003 Kliens HU CUA307 Ez a rész feltételezi, hogy a klienst már konfigurálták Windows XP-vel vagy Windows Server 2003 nyomtatókiszolgálóval való kommunikációra. Ne kezdjen hozzá a következő folyamathoz, míg a kliensszámítógép megfelelő beállítása és konfigurálása meg nem történt. 1. Kattintson a [Hálózati szomszédság], majd a [Felfedezés] elemre a megjelenő menüben. 2. A hálózatfán kattintson duplán a nyomtatási szerverként használt számítógép nevére. Megjelennek a hálózathoz kapcsolódó nyomtatók. 3. Kattintson duplán a használni kívánt nyomtató nevére, majd kattintson az [Igen] lehetőségre. A nyomtató ikonja megjelenik a [Nyomtatók] ablakban. 15

18 5. Nyomtató funkció használata Nyomtatás nyomtatókiszolgáló nélkül Ezt a készüléket használhatja hálózati nyomtatóként is, anélkül, hogy nyomtatókiszolgálóhoz csatlakoztatná. A következő portokat konfigurálhatja: Szabványos TCP/IP-port Nyomtathat TCP/IP-n keresztül standard TCP/IP port segítségével. LPR-port A standard TCP/IP port Windows XP-vel vagy Windows Server 2003-mal használható. Nyomtathat TCP/IP-n keresztül LPR port segítségével. IPP port Az LPR port használható Windows XP-vel vagy Windows Server 2003-mal. IPP port segítségével nyomtathat ipp-n vagy http-n keresztül. Az IPP port Windows XP-vel vagy Windows Server 2003-mal használható. Szabványos TCP/IP-port használata Ez a rész leírja, hogyan módosíthatja a portbeállításokat Windows WP alatt, amikor telepítve van egy nyomtatómeghajtó. 1. A [Nyomtatók és faxok] ablakban kattintson a használni kívánt nyomtató ikonjára. A [Fájl] menüben kattintson a [Tulajdonságok] lehetőségre. 2. Kattintson a [Portok] fülre, majd a [Port hozzáadása] lehetőségre. 3. Kattintson a [Standard TCP/IP Port], majd az [Új port] gombra. 4. A [Szabványos TCP/IP nyomtatóport hozzáadása varázsló] párbeszédablakban kattintson a [Tovább >] gombra. 5. A [Nyomtató neve vagy IP címe] mezőbe írja be a nyomtató nevét vagy IP-címét, és kattintson a [Tovább >] gombra. 6. A [Szabványos TCP/IP nyomtatóport hozzáadása varázsló] párbeszédablakban kattintson a [Befejezés] gombra. 7. A [Nyomtatóportok] párbeszédablakban kattintson a [Bezár] gombra. 8. Ellenőrizze a kiválasztott nyomtató helyét, majd kattintson a [Bezár] gombra. 16

19 Nyomtatás nyomtatókiszolgáló nélkül LPR port használata Ez a rész leírja, hogyan módosíthatja a portbeállításokat Windows WP alatt, amikor telepítve van egy nyomtatómeghajtó. 1. A [Nyomtatók és faxok] ablakban kattintson a használni kívánt nyomtató ikonjára. A [Fájl] menüben kattintson a [Tulajdonságok] lehetőségre. 2. Kattintson a [Portok] fülre, majd a [Port hozzáadása] lehetőségre. 3. Kattintson az [LPR port] elemre, majd kattintson az [Új port] gombra. 4. Az [lpd szolgáltató kiszolgáló neve vagy címe] ablakban adja meg a nyomtató IP címét. 5. Az [[A kiszolgálót használó nyomtató vagy nyomtatási sor] mezőbe írja be, hogy "lp", majd kattintson az [OK] gombra. 6. Kattintson az [OK] gombra. 7. A [Nyomtatóportok] párbeszédablakban kattintson a [Bezár] gombra. 8. Ellenőrizze a kiválasztott nyomtató helyét, majd kattintson a [Bezár] gombra. Az IPP-port használata Az IPP port Windows XP-vel vagy Windows Server 2003-mal használható. Ez a rész leírja, hogyan kell megadni a port beállításait Windows XP alatt. 1. A [Nyomtatók és faxok] ablakban kattintson a [Nyomtató hozzáadása] lehetőségre a [Fájl] menüben. A Nyomtató hozzáadása varázsló elindul. 2. Kattintson a [Tovább >] gombra. 3. Kattintson a [Hálózati nyomtató, vagy egy másik számítógéphez csatlakoztatott nyomtató], majd a [Tovább >] gombra. 4. Kattintson a [Kapcsolódás egy nyomtatóhoz az Interneten vagy otthoni vagy irodai hálózaton:] választógombra, majd adja meg a " nyomtató IP címe/ipp/port1" vagy az "ipp://nyomtató IP címe/ipp/port1"-t az [URL:] mezőben. (Példa: az IP cím ) ipp:// /ipp/port1 5. Kattintson a [Tovább >] gombra. 6. Kattintson a [Van lemez], majd a [Tallózás] lehetőségre. 7. Válassza ki a nyomtatómeghajtót. Az illesztőprogramok a készülékhez kapott CD-ROM-on a következő mappákban találhatók. 17

20 5. Nyomtató funkció használata Nyomtatómeghajtó 32 bites Windows rendszerhez DRIVERS\X86\DRIVERS\DDST\XP_VISTA\(language)\DISK1 Nyomtatómeghajtó 64 bites Windows rendszerhez DRIVERS\X64\DRIVERS\DDST\X64\(language)\DISK1 8. Kattintson az [OK], majd az [OK] gombra. 9. Kattintson a [Tovább >], majd a [Befejezés] gombra. 18

21 6. Hálózati interfész konfigurálása webböngésző segítségével Funkciók A Webböngésző segítségével ellenőrizheti a készülék állapotát, és módosíthatja a beállításokat. Mit tud? Távolról ellenőrizheti a készülék állapotát vagy adhatja meg annak beállításait hálózaton keresztül a számítógép webböngészője segítségével. A webböngészővel a következő funkciók állnak rendelkezésre: A készülék állapotának/beállításainak megjelenítése Hálózati beállítások visszaállítása Készülék-beállítások megadása A készülék konfigurálása Ehhez szükség van TCP/IP telepítésére. Miután a készüléket konfigurálta TCP/IP használatára, képes lesz módosítani a beállításokat webböngészőn keresztül. Böngésző A készülék konfigurációjával kapcsolatos részletekért TCP/IP használatához lásd: 9. o. "Felhasználói eszközök menü (Interfész beállítások)". Ha proxy szervert használ, változtassa meg a böngésző beállításait. A beállításokról konzultáljon a rendszergazdájával. A készülék információi nem frissíthetők automatikusan. Kattintson az [Újratöltés] vagy [Frissítés] gombra a Webböngészőn. Cím megadása A [Cím] mezőbe írja be a címet (például: ahol az X-ek az IP cím számjegyeit jelentik). Ha a készülék gazdaneve regisztrálva van a DNS kiszolgálón vagy WINS kiszolgálón, megadhatja azt. 19

22 6. Hálózati interfész konfigurálása webböngésző segítségével Webböngésző segítségével módosítható beállítások Rendszer Protokollok Egyebek Visszaállítás Visszaállítja a készülék beállításait. Gyári alapértelmezett Visszaállítja a készülék beállításait alapértelmezett gyári értékekre. Egység állapota Megjeleníti a készülék hálózati beállításait. Hálózati cím Megjeleníti a készülék sorozatszámát és Ethernet címét (MAC cím). Jelszó módosítása Megváltoztatja a jelszót. TCP/IP beállítása Konfigurálja a készülék TCP/IP beállításait. IPP beállítása Konfigurálja a készülék IPP beállításait. Nyomtató állapota Megjeleníti a készülék nyomtatóállapotát. 20

23 Hálózati interfészbeállítások konfigurálása Hálózati interfészbeállítások konfigurálása 1. Indítsa el a webböngészőt. 2. A [Cím] mezőbe írja be a készülék IP címét (például: ahol az X-ek az IP cím számjegyeit jelölik.) A kiválasztott készülék állapota megjelenik a webböngészőn. 3. A menüterületen válassza ki az elemet, és végezze el a szükséges baállításokat. Szükség esetén adja meg a jelszót. Az alapértelmezett jelszó a "sysadm". 21

24 22 6. Hálózati interfész konfigurálása webböngésző segítségével

25 7. Függelék DHCP használata Ha ez a készülék konfigurálva van DHCP-re, és a DHCP kérelem négyszer sikertelen lesz, a BOOTP átveszi a kérelmet. H a BOOTP kérelem háromszor sikertelen lesz, az Alapértelmezett IP cím kerül használatra. 23

26 7. Függelék SNMP A készülék fel van szerelve SNMP-vel (Simple Network Management Protocol - Egyszerű hálózatkezelési protokoll), amely az Ethernet interfész UDP-je és IPX-e alatt működik. Az SNMP kezelő használatával hozzájuthat a készülékkel kapcsolatos információkhoz. Az alapértelmezett közösségi nevek a "public" és a "private". Ezen közösségi nevek használatával kaphat MIB információt. Támogatott MIB-k MIB-II PrinterMIB HostResourceMIB 24

27 Hibaüzenetek a kijelzőn Hibaüzenetek a kijelzőn Ez a rész a leggyakrabban megjelenő, hálózattal kapcsolatos üzeneteket írja le. Egyéb üzenetek esetén járjon el a megjelenő utasítások szerint. Üzenetek kódszámok nélkül Az áramellátás kikapcsolása előtt lásd: Másoló kezelési útmutató. Üzenet Okok Megoldások " Nem tud kapcs. a hál-hoz." "Ellenőrizze az IP címet. " " Nem tud kapcs. a hál-hoz." "Lépjen kapcs. az admin-nal. " "Ethernet kártya hiba" " Nincs kapcs. a szerverrel" "Lépjen kapcs. az admin-nal. " Nem tud kapcs. a hál-hoz. Nem tud kapcs. a hál-hoz. Hiba történt az Ethernet kártyával. Nem lehet kommunikálni a szerverrel. Ellenőrizze a készülék IP címét. Ellenőrizze a hálózatot. Ha ez az üzenet továbbra is megjelenik, vegye fel a kapcsolatot a rendszergazdával. Kapcsolja ki a tápkapcsolót, majd kapcsolja be a készüléket. Ha az üzenet továbbra is megjelenik, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. Ellenőrizze a szervert. Ha ez az üzenet továbbra is megjelenik, vegye fel a kapcsolatot a rendszergazdával. Üzenetek kódszámokkal Egy hibára utaló üzenet jelenik meg a kijelzőn az alábbiak szerint. 25

28 7. Függelék Üzenet Okok Megoldások Kódszámok "Nincs kapcsolat a DHCP szerverrel" A DHCP szerver nem található. Ellenőrizze, hogy a DHCP szerver fut-e a hálózaton. 101 "Azonos IP cím már létezik" A megadott IP cím átfedésben van egy másik IP címmel. A készüléknél megadott IP cím átfedésben van egy másik használt IP címmel. Ellenőrizze az eszköz címét a <MAC cím>-nél. 102 "Ellenőrizze a hálózati beállításokat" Jogosulatlan érték van megadva IP címnek vagy átjárócímnek. Módosítsa az IP címet, alhálózati maszkot vagy átjárócímet helyes értékre. 103 "Azonos IP cím már létezik több interfészen." Az IP címek átfedésben vannak több interfészen. Az egyidejűleg használatban lévő interfészek IP címei átfedésben vannak. A megadott interfész IP címe átfedésben van egy másik interfész IP címével. Úgy konfigurálja az IP címet, hogy ne legyen átfedésben. 004 "Nem lehet beállítani azonos alhál. tartományban" Az alhálózati maszkok átfedésben vannak több interfészen. Az egyidejűleg használt interfészek alhálózati maszkjai átfedésben vannak. A megadott interfész alhálózati tartománya átfedésben van egy másik interfész alhálózati tartományával. Úgy konfigurálja az alhálózati maszkot, hogy az ne legyen átfedésben. 005 Kódszámok A problémás interfész jelenik meg. 1XX: Ethernet 0XX: Interfésztől független 26

29 Műszaki adatok Műszaki adatok Interfész Protokoll SNMP 100BASE-TX, 10BASE-T Nyomtató TCP/IP LPR IPP Hálózati szkenner TCP/IP Kezelői funkció TCP/IP SNMP HTTP DHCP MIB-II, PrinterMIB, HostResourceMIB 27

30 28 7. Függelék

31 TÁRGYMUTATÓ W 10BASE-T/100BASE-TX port... 7 Webböngésző...19, 20, 21 D DHCP...23 E Ethernet interfész...7 Ethernet sebesség...12 G Gateway cím H Hálózati nyomtató...5 Hálózati TWAIN szkenner... 6 Hibaüzenet kódszám nélkül kódszámokkal...25 I Interfész beállítások... 9, 11 Ethernet sebesség Gateway cím...11 IP cím...11 IP cím K Konfiguráció Webböngésző...19 M MIB Műszaki adatok...27 NY Nyomtatás nyomtatókiszolgáló nélkül nyomtatókiszolgálóval S SNMP...24 T TCP/IP
