1 FONA XDG Alkalmazási kézikönyv magyar

2 FONA XDG Működtetési kézikönyv FONA XDG működtetési kézikönyv Magyar kiadás Verzió: April 2011 Code Manufactured by Blue X Imaging S.r.l. Via Idiomi 1/ Assago (MI) Italy Distributed by FONA Dental s.r.o. Stefanikova 7 SK Bratislava, Slovakia Tartalomjegyzék BEVEZETÉS Gratulálunk Rendeltetésszerű használat A készülék klasszifikációja A felhasználó felelőssége Figyelmeztetés Biztonságtechnikai előírások 3 2. TECHNIKAI ADATOK Áramerősség/feszültség Rtg-fej jellemzők Sugárlimitációs eszköz TipSet időzítő Mechanikai felfüggesztés Tömeg 4 3. MŰKÖDTETÉSI INSTRUKCIÓK A Control Panel Sugárlimitáló eszköz A TipSet Timer funkciója Működtetés Működéshez fűződő megjegyzések A mobil egység mozgatása Időzítési táblázat 8 4. KARBANTARTÁS Tisztítás Dezinfektálás Karbantartás 8 5. HULLADÉK MEGSEMMISÍTÉS 8 6. ELEKTROMÁGNESE KOMPATIBILITÁS Elektromágneses kibocsájtás Elektromágneses védelem Nem életvédelmi készülék (Non-Life Supporting Equipment) Szeparációs távolság nem életvédelmi készülékhez 9 Appendix A A rendszer és komponensei 10 Appendix B Ikonok 11 Appendix C Expozíciós táblázat 12 Appendix D Alarm kondíciók 13 Appendix E Azonosító cimkék 14 Appendix F Lehűlési görbék 15 2/

3 BEVEZETÉS 1.1 Gratulálunk Köszönjük, hogy rendelőjét a FONA XDG készülékékkel szerelte fel. Olyan készülékkel gazdagodott, mely szigorú minőségi ellenőrzésen esett át. 1.2 Rendeltetésszerű használat A FONA XDG Rtg-készülék a nagyfelbontású képalkotás igényeinek kielégítésére született. Fogászati felhasználású, fix (falra szerelhető) vagy mobil rendszerű. Tartsa meg a készülék papírjait, és tartsa a működtetési kézikönyvet könnyen elérhető helyen, arra az esetre, ha később újabb információra van szüksége a használat során. Ha készülékét eladja, adjon át vele minden dokumentumot az új tulajdonosnak. a technikai leírás része a készüléknek. 1.3 A készülék klasszifikációja IEC: FONA XDG is a Class I, type B equipment FDA: FONA XDG is a Class II medical device equipment (21 CFR ). 1.4 A felhasználó felelőssége A készülék felhasználójának felelőssége: Hogy kövesse az instrukciókat és utasításokat, amik ebben a kézikönyvben olvashatók. Hogy a készülék karbantartásáról gondoskodjon. Ezek elmulasztása a garancia elvesztésével járhat, és a gyártói felelősség megszűnését jelentheti. 1.5 Figyelmeztetés Csak megfelelően összeszerelt készüléket használjon, kövesse a gyártói útmutatásokat. A Rtg-készülék ionizált sugárzást bocsát ki, ami káros lehet, ha nincs megfelelően kontrollálva. Ezért csak képzett, betanított személyzet használja a készüléket. Tartsa be a biztonsági előírásokat. Még ha megfelel is a specifikációknak, javasoljuk, hogy külső elektromágneses mezőben ne használja (pl. mobil telefon) ami interferenciát okozhat. 1.6 Biztonságtechnikai előírások Elektromos. csak képzett és betanított szerviz technikus nyúlhat a készülékbe, az áramkörhöz, illetve veheti le a hátlapot. az elektromos hálózatnak meg kell felelnie a törvényben foglaltaknak (földelés). kapcsolja ki, és áramtalanítsa, mielőtt tisztítja vagy dezinficiálja a készüléket. Mechanikai. ellenőrizze rendszeresen (legalább évente egyszer) a készülék állapotát, felfüggesztését, ha gond merülne fel értesítse a szerviz technikust. Robbanás. nem használható illékony gőzök/gázok vagy gyúlékony gőzök/gázok jelenlétében. Sugárzás. csak circular vagy rectangular collimator (BLD, beam limiting device) felszerelése mellett használható. Rtg-sugárzástól védő felszerelés/készülék használata kötelező. a páciens biztonsága a működés közben a felhasználó feladata. ne hagyja magára a bekapcsolt készüléket. Környezetvédelem. olyan komponenseket tartalmaz, melyeket a helyi előírások figyelembevételével szabad csak megsemmisíteni.

4 2. TECHNIKAI ADATOK 2.1 Áramerősség/feszültség hálózati feszültség hálózati áramerősség hálózat ingadozás hálózati biztosíték hálózati frekvencia hálózati ellenállás 2.2 Rtg-fej jellemzők FONA XDG Működtetési kézikönyv 115 V (99 V- 132 V között, a THAfelfüggesztéstől függően) 230 V (198 V V között, a THAfelfüggesztéstől függően) 400 W V a os típusra, V a os típusra Slow Blow: 6.3 A per 115 V, 4 A per 230 V, másod biztosíték két fázisra vagy vezetékre 50/60 Hz 1 Hz 0.4 Ohm at 115 V, 0.8 Ohm at 230 V Névleges hálózati feszültség 120 V a os típusra, 230 V a os típusra Névleges hálózati 6 A/120 V a os típusra, 4 A/230 V a os típusra áramerősség hálózat ingadozás V for , V for kvp ± 8% névleges feszültség Anód feszültség 66 kvp ± 8% névleges feszültség 10% (peak tube potential) 74 kvp ± 8% névleges feszültség + 10% Anód áramerősség (tube current) 3.5 ma ± 10% névleges feszültség 3.0 ma ± 10% névleges feszültség 10% 4.0 ma ± 10% névleges feszültség + 10% Névleges teljesítmény 0.2 kw at 70 kvp, 3.5 ma, 0.1 s X-ray Insert CF4G070 Anód Tungsten, angle 16 to the tube axis Fókuszpont 0.4 (EN 60336: ) Inherens szűrés > 2.5 mm Al/70kVp (EN 60522: 1999) Munkaciklus 1/15 Radiációs veszteség < 0.1 mgy/h a 1 m (< 11.5 mr/h a 1 m) 2.3 Sugárlimitációs eszköz Beam Limiting Device 2.4 TipSet időzítő Alapfeszültség Expozíciós faktor Pontosság Expozíciós faktor Irradiációs jel Kézi kapcsoló Méretek 2.5 Mechanikai felfüggesztés Fokuszált bőrtávolság 21 cm (8.27 ) Körkörös sugárzási mező 6 cm (2.35 ) diameter /Rectangular 3.2x4.2 cm (1.26 x1.65 ) a os típusra, a os típusra Idő-áramkör (mas): 18 lépés az R10 skálán mas között ± 0.04 mas vagy 10% (attól függően, hogy melyik a nagyobb) a névleges feszültségen Automatikus beállítás a fogászati működési mód és páciens beállítás alapján, tradicionális film vagy digitális szenzor, vagy manuális beállítás a +/- gombokkal. Sárga fény a kézikapcsolón és a kontrol panelen, plusz akusztikus hangjelzés Kézikapcsoló 3m spirális kábellel, falra szerelhető távkapcsolóval szélesség: 15 cm /6, magasság: 24 cm /9 ½, mélység: 9 cm /3 ½ Fali adapter 12 cm /4.7 szél., 24 cm /9.4 mag., 9 cm /3.5 mély. Karhossz Short (S): 30 cm /11.8, Medium (M): 60 cm /23.6, Long (L): 80 cm /31.5, Extra Long (XL) 100 cm /39,4 Hasznos távolság Arm S: 138 cm /54.3, M: 168 cm /66.1, L: 188 cm /74, XL: 208 cm /81.9 Mobil stand Méret 78 x 92 cm (30 ¾ x 36 ¼), Magasság: 186 cm /73 ¼ 2.6 Tömeg Timer X-ray Head Circular BLD Rectangular BLD Scissor Arm Fali tartókar Fali adapter Mobil állvány 1.7 kg / 3.7 lb 6.6 kg / 14.5 lb 0.1 kg / 0.22 lb 0.2 kg / 0.44 lb 11.7 kg / 25.8 lb Arm S: 2.8 kg /6.2 lb, M: 4.0 kg /8.8 lb, L: 4.8 kg /10.6 lb, XL: 5.4 kg /11,9 lb 1.3 kg / 2.9 lb 29.4 kg / 64.8 lb 4/

5 3. MŰKÖDTETÉSI INSTRUKCIÓK 3.1 A Control Panel Ionizált sugárzás kibocsájtása 10 Maxillaris incizor 2 Visszajelzés arról, hogy a rendszer be van kapcsolva, és készen áll 11 Maxillaris szemfog vagy premolaris 3 Besugárzás 12 Maxillaris molar 4 Alarm/riasztás 13 Mandibularis incizor 5 mas kijelző, kontrollált technikai faktor 14 Mandibularis szemfog vagy premolaris 6 Manualis csökkentés 15 Mandibularis molar 7 Manualis növelés 16 Bite-wing premolaris 8 Páciens felnőtt/nagy 17 Digitalis detektor használatban 9 Patient gyerek/kicsi 18 Sugárzás expozíció nyomógomb 3.2 Sugárlimitáló eszköz A rendszerben sugár-korlátozó eszköz (Beam Limiting Device = BLD) található, a bőr-távolság (Source Skin Distance = SSD) 21 cm, körkörös radiációs mező 6 cm diameter vagy rectangular, és 5.3 cm diagonalisan. A készülék alkalmas biszekciós vagy parallel radigráfiás technikához, ha megfelelően bedöntött pozícióba kerül. Akadályozza meg a röntgenezett alany bemozdulását a kép élessége érdekében. 3.3 A TipSet Timer funkciója Az időzítő használata előtt győződjön meg róla, hogy a film és szenzor expozíciós indexe el lett mentve a memóriába. V D3567 5/16

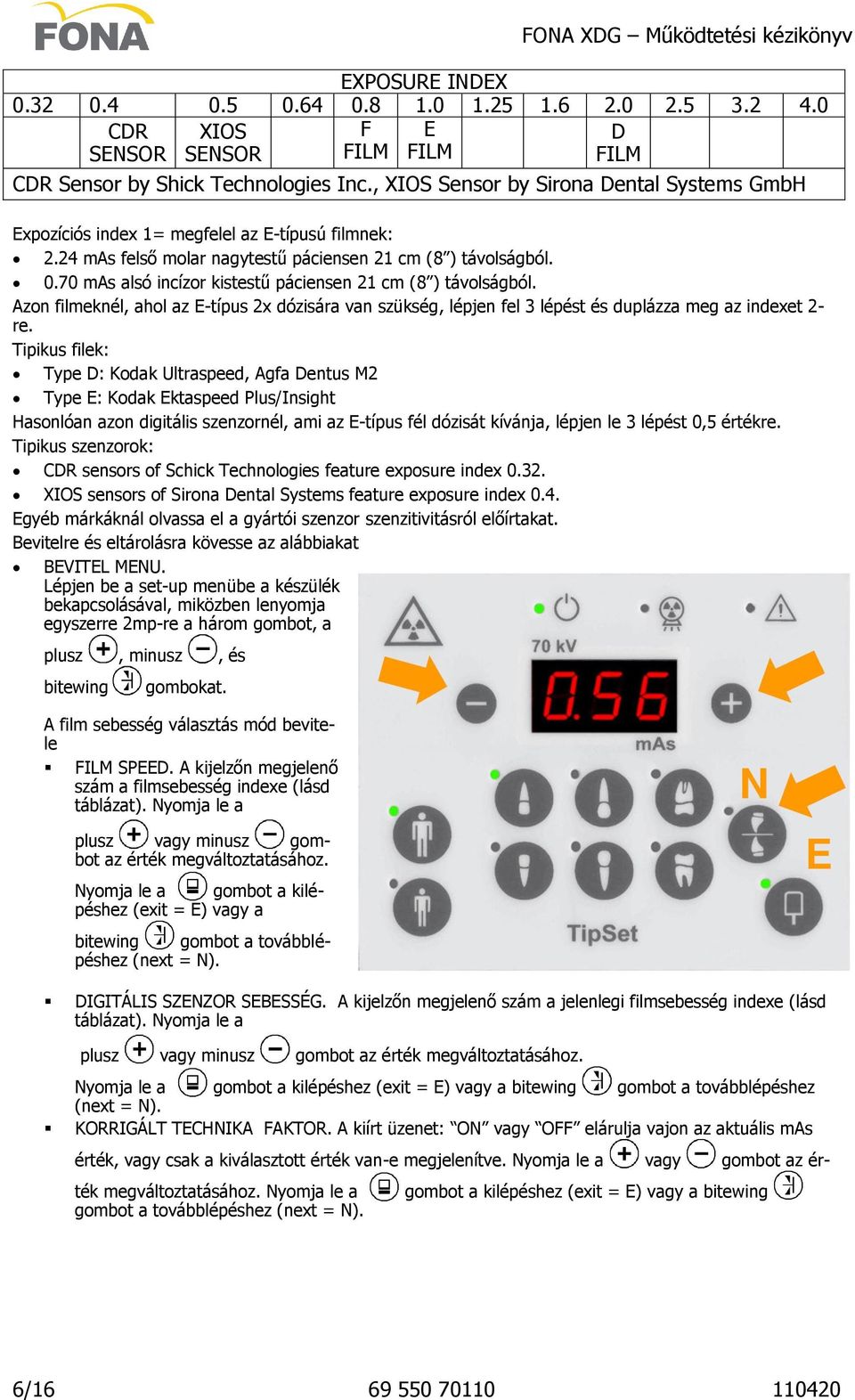

6 FONA XDG Működtetési kézikönyv EXPOSURE INDEX CDR XIOS F E D SENSOR SENSOR FILM FILM FILM CDR Sensor by Shick Technologies Inc., XIOS Sensor by Sirona Dental Systems GmbH Expozíciós index 1= megfelel az E-típusú filmnek: 2.24 mas felső molar nagytestű páciensen 21 cm (8 ) távolságból mas alsó incízor kistestű páciensen 21 cm (8 ) távolságból. Azon filmeknél, ahol az E-típus 2x dózisára van szükség, lépjen fel 3 lépést és duplázza meg az indexet 2- re. Tipikus filek: Type D: Kodak Ultraspeed, Agfa Dentus M2 Type E: Kodak Ektaspeed Plus/Insight Hasonlóan azon digitális szenzornél, ami az E-típus fél dózisát kívánja, lépjen le 3 lépést 0,5 értékre. Tipikus szenzorok: CDR sensors of Schick Technologies feature exposure index XIOS sensors of Sirona Dental Systems feature exposure index 0.4. Egyéb márkáknál olvassa el a gyártói szenzor szenzitivitásról előírtakat. Bevitelre és eltárolásra kövesse az alábbiakat BEVITEL MENU. Lépjen be a set-up menübe a készülék bekapcsolásával, miközben lenyomja egyszerre 2mp-re a három gombot, a plusz, minusz, és bitewing gombokat. A film sebesség választás mód bevitele FILM SPEED. A kijelzőn megjelenő szám a filmsebesség indexe (lásd táblázat). Nyomja le a plusz vagy minusz gombot az érték megváltoztatásához. Nyomja le a gombot a kilépéshez (exit = E) vagy a bitewing gombot a továbblépéshez (next = N). DIGITÁLIS SZENZOR SEBESSÉG. A kijelzőn megjelenő szám a jelenlegi filmsebesség indexe (lásd táblázat). Nyomja le a plusz vagy minusz gombot az érték megváltoztatásához. Nyomja le a gombot a kilépéshez (exit = E) vagy a bitewing gombot a továbblépéshez (next = N). KORRIGÁLT TECHNIKA FAKTOR. A kiírt üzenet: ON vagy OFF elárulja vajon az aktuális mas érték, vagy csak a kiválasztott érték van-e megjelenítve. Nyomja le a vagy gombot az érték megváltoztatásához. Nyomja le a gombot a továbblépéshez (next = N). gombot a kilépéshez (exit = E) vagy a bitewing 6/

7 3.4 Működtetés Kapcsolja be a hálózati kapcsolót az időmérő alatt. 1. Gondoskodjon róla, hogy a páciens minden ideiglenes terméket (pl. piercing) eltávolított a szájüregből, ami zavarhatná a képalkotás minőségét. Pozícionálja a képalkotót a kiválasztott pontra, és állítsa be a Rtg- fej pozícióját. 2. Válassza ki a kívánt időt, terméket (expozíciós faktor)a gombokkal (páciens alkata, fog típusa, receptor típusa), vagy vigye be az értékeket manuálisan, a +/- gombokkal. 3. Fogja az expozíciós távkapcsolót, és menjen legalább 2m távolságra a pácienstől. 4. Nyomja le az expozíciós gombot. Egy sárga fény világít, és hangjelzés jelzi a röntgensugárzás megtörténtét. Tartsa lenyomva, amíg a sárga fény világít, és a hangjelzés hallható. Ekkor vége az expozíciónak. 5. Akassza vissza a távkapcsolót, és dolgozza fel a képet. 6. FIGYELEM: Ha az expozíciós gombot hamarabb elengedi, a radiáció megszűnik és egy alarm jelzés szólal meg. LINE-SWITCH ON/OFF BELOW THE UNIT YELLOW LIGHT EXPOSURE PUSHBUTTON Time-current normalized scale in mas Működéshez fűződő megjegyzések A megadott expozíciós sáv 18 lépésből áll, mas közötti tartományban. Mindegyik lépcső megváltoztatja a sugárzás energiáját, ami egy minimális denzitás változtatással (feketedés) is jár. Minden 3 lépés felfelé megduplázza az energiát, minde 3 lépés lefelé felezi az energiát. Amikor a helyi áramerősség/feszültség ingadozásból adódóan a korrigálási funkció működésbelép, a korrigált mas érték 1) csökken, ha a feszültség érték a névleges feszültség felett van, vagy 2) nő, ha alatta van. Az expozíció alatt egy sárga fény jelzi, hogy Rtg-sugárzás működik a távkapcsoló és a kontroll panel be van kapcsolva, és egy hangjelzés hallható, ami jelzi a sugárzást. Egy független biztonsági időzítő (back-up timer) ad extra biztonságot a rendszernek, hogy a sugárzás időben megszűnjön (még a fő időzítő meghibásodása esetén is). Alarm-jelzések láthatók a kijelzőn, piros színben. Az időzítő hallatlan precizitást biztosít a sugárzás kibocsátásának megállításában, amint az operátor megszűnteti azt, a nyomógomb felengedésével akár idő előtt. Ilyenkor egy alarm hangjelzés is hallható. Az időzítő az expozíciós idő korrigálását teszi lehetővé, amivel a radiáció hossza kontrollálható még áramingadozás esetén is konzisztens képalkotást adva. Ez a funkció az installációkor egy belső kapcsolón keresztül kapcsolható be/ki. Minden expozíciónál az időzítő figyelembe veszi a lehűlési periódust, és megelőzi az olyan azonnali expozíciót, amely meghaladná az egyes ciklusokra szabott energiaszintet. Ezért minimum 3mp várakozási idő van. A várakozási/hűtési idő alatt a rendszer le van gátolva, és a kijelzőn a számok villognak, mindaddig, amíg az expozícióhoz szükséges energia rendelkezésre nem áll ismét. Amint a várakozási idő lejár,a kijelzőn a villogás megáll, és a rendszer készen áll. V D3567 7/16

8 FONA XDG Működtetési kézikönyv 3.6 A mobil egység mozgatása A behajlított karokat tegye mindig parkoló pozícióba, mielőtt átszereli a készüléket. 3.7 Időzítési táblázat Időzítési javaslatok. mas s Pulses 50 Hz Pulses 60 Hz mas s Hz Hz , , , , , , , , , , , , , , , , , , KARBANTARTÁS 4.1 Tisztítás Mindig húzza ki a készüléket a hálózati feszültségből, mielőtt megtisztítja. Csak enyhe szappannal mossa az újjnyomokat, és egyéb piszkos foltokat. Ügyeljen rá, hogy a folyadék ne juthasson bele a készülékbe. A műanyag részeket puha ruhával tisztítsa. Kerülje az oldószerek, vagy korrozív detergensek használatát. 4.2 Dezinfektálás A pácienssel érintkező részeket detergenssel tisztítsa meg (pl. 2% ammónium oldat) majd dezinficiálja - győződjön meg róla, hogy nem használ korrozív szert. Ezek repedéseket és/vagy töréseket okozhatnak a műanyag felszíneken. 4.3 Karbantartás A FONA XDG rendszert működtetőjének legalább évente egyszer ellenőriznie kell, és minimum 24 havonta szerviz technikusnak is látnia kell. 5. HULLADÉK MEGSEMMISÍTÉS A radiológiai rendszereket számos anyagból készítik. Van köztük fém (vas, alumínium, ón, réz, és egyéb fém), műanyagok, elektronikus komponensek, illetve olaj. Az áthúzott szemetes kuka azt jelenti, hogy a megsemmisítendő készüléket nem szabad közösségi hulladékgyűjtőbe dobni. Külön kell gyűjteni és az erre specializálódott recikláló céghez eljuttatni megfelelő helyi rendelkezések/törvények értelmében. Így cselekedvén az emberi egészségre, és a környezetre elkerülhetők a negatív hatások, ezért támogatjuk az újrahasznosítást. A Blue X Imaging cég és helyi forgalmazói megfelelnek az előírásoknak, melyeket a WEEE of professional nature, according to the provisions of the European directives 2002/96/EC and 2003/108/EC tartalmaz. 6. ELEKTROMÁGNESE KOMPATIBILITÁS 6.1 Elektromágneses kibocsájtás A FONA XDG készülék használható bizonyos elektromágneses környezetben is. A FONA XDG készülék megvásárlójának feladata, hogy meggyőződjön arról, megfelel-e az alábbi kritériumoknak. Emisszió Teszt Megfelelés Elektromágneses környezet Sugárzott vagy vezetett RF emisszió CISPR 11 Harmonikus emisszió EN Feszültség fluktuáció/ flicker emisszió EN Group 1 Class B Complies Class A Complies Ez a FONA XDGkészülék RF energiát csak a belső funkcióihoz használ. Ezért az RF emisszió igen alacsony és nem valószínűsíthető, hogy bármi interferenciát okoz a közelében lévő elektronikus készülékekkel. Ez a FONA XDG készülék alkalmas házi környezetben, és egyből a háztartási áramellátásba kapcsolható. 6.2 Elektromágneses védelem A FONA XDG alkalmas speciális elektromágneses környezetben történő alkalmazásra is, feltéve, ha felhasználója gondoskodik az alábbi paramétereknek való megfelelésről. Védelmi Teszt EN Teszt szint Megfelelési szint Elektrosztatikus feltöltődés 6 kv kontakt EN (ESD) EN kv levegő Teszt-szint Elektromágneses környezet Residential/Hospital 8/

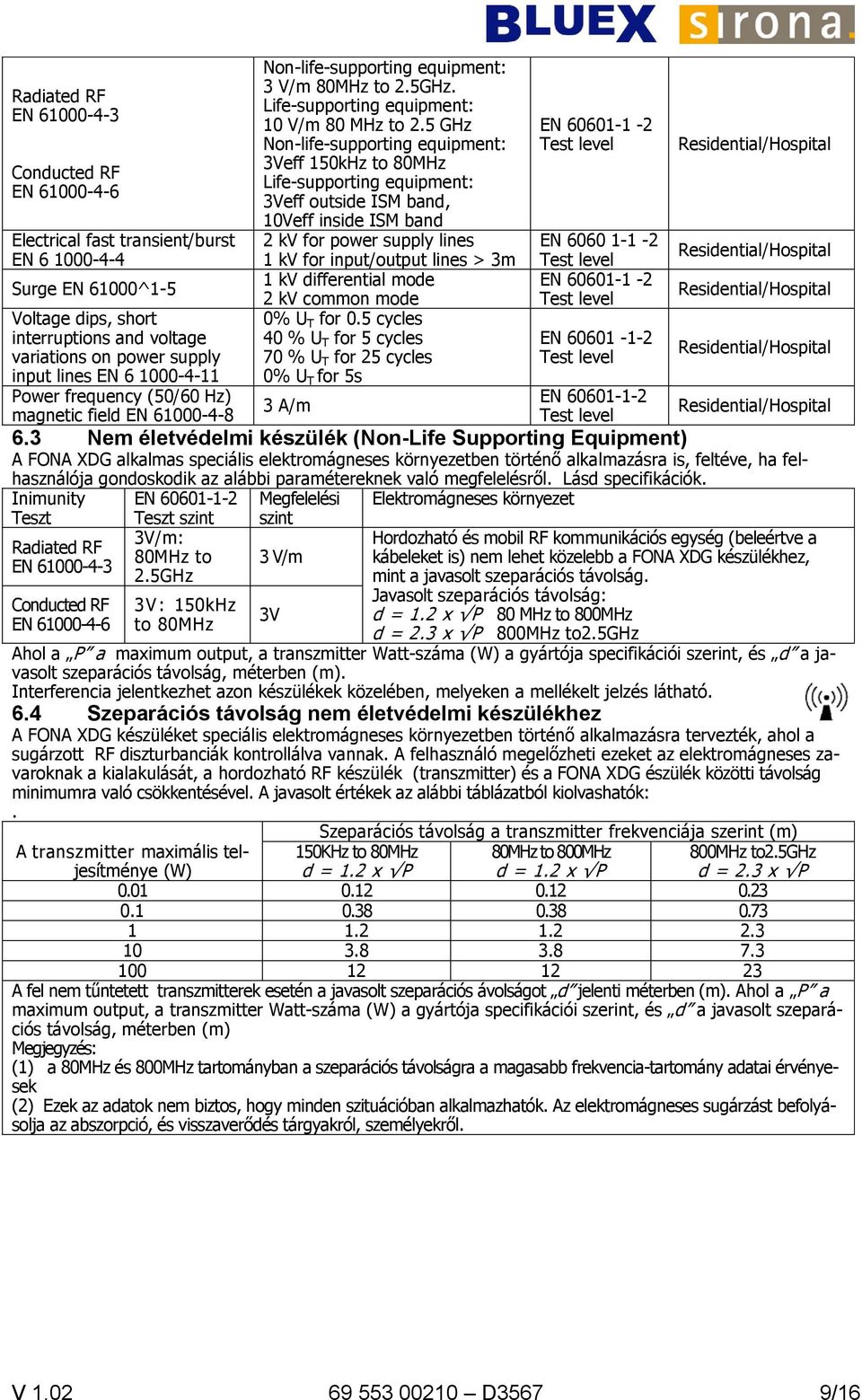

9 Radiated RF EN Conducted RF EN Electrical fast transient/burst EN Surge EN 61000^1-5 Voltage dips, short interruptions and voltage variations on power supply input lines EN Power frequency (50/60 Hz) magnetic field EN Non-life-supporting equipment: 3 V/m 80MHz to 2.5GHz. Life-supporting equipment: 10 V/m 80 MHz to 2.5 GHz Non-life-supporting equipment: 3Veff 150kHz to 80MHz Life-supporting equipment: 3Veff outside ISM band, 10Veff inside ISM band 2 kv for power supply lines 1 kv for input/output lines > 3m 1 kv differential mode 2 kv common mode 0% U T for 0.5 cycles 40 % U T for 5 cycles 70 % U T for 25 cycles 0% U T for 5s 3 A/m EN Test level EN Test level EN Test level EN Test level EN Test level Residential/Hospital Residential/Hospital Residential/Hospital Residential/Hospital Residential/Hospital 6.3 Nem életvédelmi készülék (Non-Life Supporting Equipment) A FONA XDG alkalmas speciális elektromágneses környezetben történő alkalmazásra is, feltéve, ha felhasználója gondoskodik az alábbi paramétereknek való megfelelésről. Lásd specifikációk. Inimunity EN Megfelelési Elektromágneses környezet Teszt Teszt szint szint 3V/m: Radiated RF 80MHz to EN GHz 3 V/m Conducted RF EN V: 150kHz to 80MHz 3V Hordozható és mobil RF kommunikációs egység (beleértve a kábeleket is) nem lehet közelebb a FONA XDG készülékhez, mint a javasolt szeparációs távolság. Javasolt szeparációs távolság: d = 1.2 x P 80 MHz to 800MHz d = 2.3 x P 800MHz to2.5ghz Ahol a P a maximum output, a transzmitter Watt-száma (W) a gyártója specifikációi szerint, és d a javasolt szeparációs távolság, méterben (m). Interferencia jelentkezhet azon készülékek közelében, melyeken a mellékelt jelzés látható. 6.4 Szeparációs távolság nem életvédelmi készülékhez A FONA XDG készüléket speciális elektromágneses környezetben történő alkalmazásra tervezték, ahol a sugárzott RF diszturbanciák kontrollálva vannak. A felhasználó megelőzheti ezeket az elektromágneses zavaroknak a kialakulását, a hordozható RF készülék (transzmitter) és a FONA XDG észülék közötti távolság minimumra való csökkentésével. A javasolt értékek az alábbi táblázatból kiolvashatók:. Szeparációs távolság a transzmitter frekvenciája szerint (m) A transzmitter maximális teljesítménye (W) 150KHz to 80MHz d = 1.2 x P 80MHz to 800MHz d = 1.2 x P 800MHz to2.5ghz d = 2.3 x P A fel nem tűntetett transzmitterek esetén a javasolt szeparációs ávolságot d jelenti méterben (m). Ahol a P a maximum output, a transzmitter Watt-száma (W) a gyártója specifikációi szerint, és d a javasolt szeparációs távolság, méterben (m) Megjegyzés: (1) a 80MHz és 800MHz tartományban a szeparációs távolságra a magasabb frekvencia-tartomány adatai érvényesek (2) Ezek az adatok nem biztos, hogy minden szituációban alkalmazhatók. Az elektromágneses sugárzást befolyásolja az abszorpció, és visszaverődés tárgyakról, személyekről. V D3567 9/16

10 Appendix A A rendszer és komponensei FONA XDG Működtetési kézikönyv FONA XDG 230 V FONA XDG 120 V kód leírás kód leírás Wall Syst. Arm S 30 cm 230V Wall Syst. Arm S 30 cm 120V Wall Syst. Arm M 60 cm 230V Wall Syst. Arm M 60 cm 120V Wall Syst. Arm L 80 cm 230V Wall Syst. Arm L 80 cm 120V Wall Syst. Arm L 100 cm 230V Wall Syst. Arm L 100 cm 120V Mobile System 230V Mobile System 120V UL/CSA C F G F C H B A G I E L J D K ID leírás kód ID leírás kód A Wall adaptor X-ray head XDG 120 V F Support arm S 30 cm X-ray head XDG 230 V B Support arm M 60 cm TipSet Timer V G Support arm L 80 cm TipSet Timer V Support arm L 100 cm H 6 cm circular field BLD Grey C Scissor arm I 3x4 cm X-ray field BLD D Mobile stand J Coiled cable Mobile stand UL/CSA K Hand-switch W/O cable E Wall plate L Kit remote hand-switch /

11 Appendix B Ikonok IEC Type B készülék Rtg- bekapcsolva sugárzásveszély Olvassa elo a mellékelt dokumentációt növelje az expozíciós időt (egy lépés) csökentse az expozíciót (egy lépés) megfelel az európai követelményeknek megfelel a kanadai és USA standardoknak áramalatt lévő készülék, bekapcsolva működésre kész kikapcsolva (leválasztva a hálózatról) bekapcsolva (hálózatba kapcsolt készülék) gyermek / kistermetű páciens ~ váltóáram felnőtt / nagytermetű páciens biztosíték felső incizor védőföldelés felső szemfog/premolaris felső molaris N L Neutral Point (az állandó kapcsolatban lévő készülékre) Live Point (az állandó kapcsolatban lévő készülékre) alsó incizor Inherent Filtration alsó szemfog/premolaris fókuszpont alsó molaris törékeny, óvatosan kezelni Bite Wing - Interproximal nedvességveszély digitális receptor felfelé ne fordítsa fejre radiografiai nyomógomb egymásra halmozási limit ionizációs sugárzás elkülönített gyűjtás, Ne dobja el V D /16

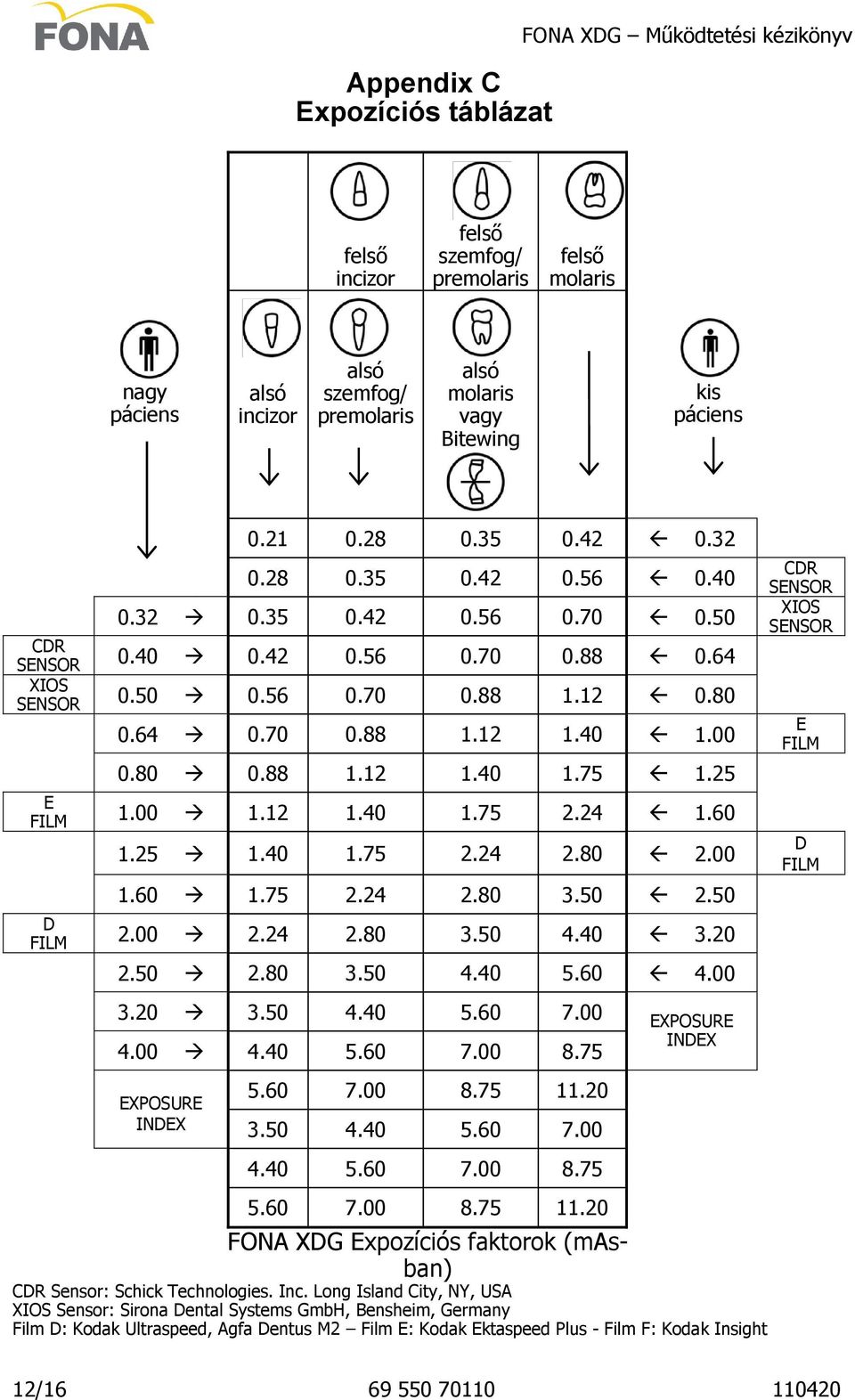

12 Appendix C Expozíciós táblázat FONA XDG Működtetési kézikönyv felső incizor felső szemfog/ premolaris felső molaris nagy páciens alsó incizor alsó szemfog/ premolaris alsó molaris vagy Bitewing kis páciens CDR SENSOR XIOS SENSOR E FILM D FILM CDR SENSOR XIOS SENSOR E FILM D FILM EXPOSURE INDEX EXPOSURE INDEX FONA XDG Expozíciós faktorok (masban) CDR Sensor: Schick Technologies. Inc. Long Island City, NY, USA XIOS Sensor: Sirona Dental Systems GmbH, Bensheim, Germany Film D: Kodak Ultraspeed, Agfa Dentus M2 Film E: Kodak Ektaspeed Plus - Film F: Kodak Insight 12/

13 Appendix D Alarm kondíciók időzített riasztási feltételek kód hiba/error jel helyreállítás A 01 A 02 A 03 A 06 A 07 A 08 A 09 Rtg-sugárzás szükséges a kihűlési periódus alatt feszültség az alsó limit alatt feszültség a felső határ felett hálózati feszültség detekciós hiba expozíciós nyomógomb lenyomva ráadott feszültség mellett expozíció leállítva a felhasználó által expozíció leállítva az időzítő által zöld lámpa olvassa le a panelről, (System Ready) villog amikor kihűlt zöld lámpa (System Ready) Automatikusan, amint és piros lámpa (Alarm) villog a feszültség helyreáll zöld lámpa (System Ready) Automatikusan, amint és piros lámpa (Alarm) villog a feszültség helyreáll zöld lámpa (System Ready) kapcsolja ki majd ismét és piros lámpa (Alarm) villog be a rendszert piros lámpa (Alarm) villog piros lámpa (Alarm) villog piros lámpa (Alarm) villog olvassa le a panelről olvassa le a panelről kapcsolja ki majd ismét be a rendszert A 10 biztonsági (tartalék) relé hiba piros lámpa (Alarm) villog kapcsolja ki majd ismét be a rendszert A 11 hálózati kapcsoló hiba piros lámpa (Alarm) bekapcsolva kapcsolja ki majd ismét be a rendszert A12 A feszültség ingadozik az expozíció alatt piros lámpa (Alarm) bekapcsolva olvassa le a panelről V D /16

14 Appendix E Azonosító cimkék FONA XDG Működtetési kézikönyv 14/

15 Appendix F Lehűlési görbék HŰTÉSI GÖRBE (X-RAY INSERT) kj Time (min) HŰTÉSI GÖRBE (TUBE HOUSING ASSEMBLY) kj Time (min) Fenntartjuk a jogot a változtatásokra és technikai fejlesztésekre. V D /16

16 FONA XDG Működtetési kézikönyv FONA XDG Operating Instructions based on the English Edition FONA Dental s.r.o. Stefanikova 7 SK Bratislava, Slovakia * * 16/
