WHB QUALITY BU. Manuale Didattico ACO. Training Manual: GENUS PREMIUM HP 11.2 KASZKÁD VEZÉRLÉS TARTOZÉKAI VEZÉRLÉS

Átírás

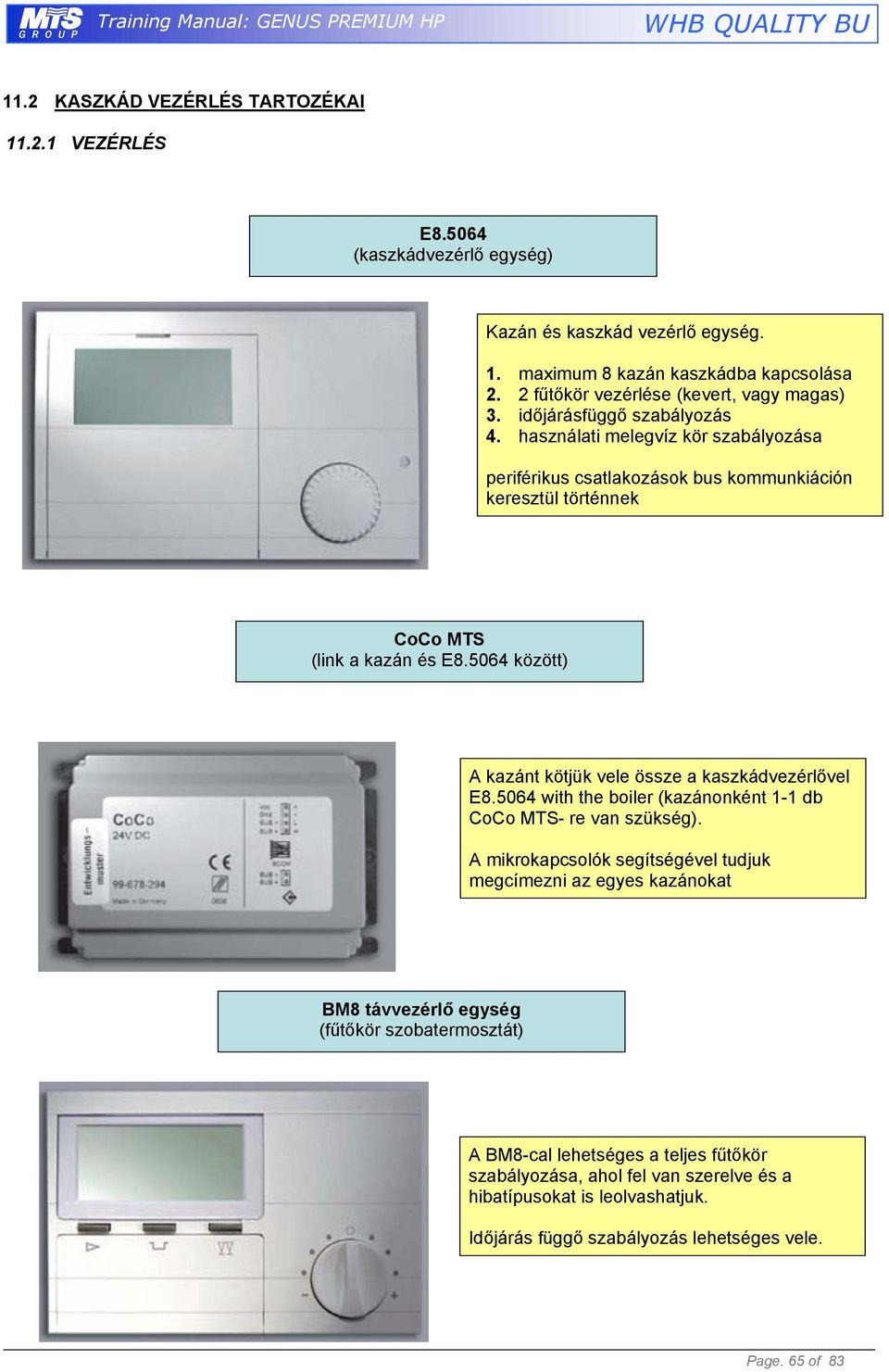

1 Manuale Didattico ACO 11.2 KASZKÁD VEZÉRLÉS TARTOZÉKAI VEZÉRLÉS E (kaszkádvezérlő egység) Kazán és kaszkád vezérlő egység. 1. maximum 8 kazán kaszkádba kapcsolása 2. 2 fűtőkör vezérlése (kevert, vagy magas) 3. időjárásfüggő szabályozás 4. használati melegvíz kör szabályozása periférikus csatlakozások bus kommunkiáción keresztül történnek CoCo MTS (link a kazán és E között) A kazánt kötjük vele össze a kaszkádvezérlővel E with the boiler (kazánonként 1-1 db CoCo MTS- re van szükség). A mikrokapcsolók segítségével tudjuk megcímezni az egyes kazánokat BM8 távvezérlő egység (fűtőkör szobatermosztát) A BM8-cal lehetséges a teljes fűtőkör szabályozása, ahol fel van szerelve és a hibatípusokat is leolvashatjuk. Időjárás függő szabályozás lehetséges vele. Page. 65 of 83

2 FBR2 szobai érzékelő (szobahőmérséklet érzékelése és szabályozása) FBR2-vel szabályozhatjuk a sobahőmérsékletet. Külső érzékelő Külső érzékelővel az időjárásfüggő szabályozást követhetjük. R=(5Kohm) Page. 66 of 83 Version 2V2.

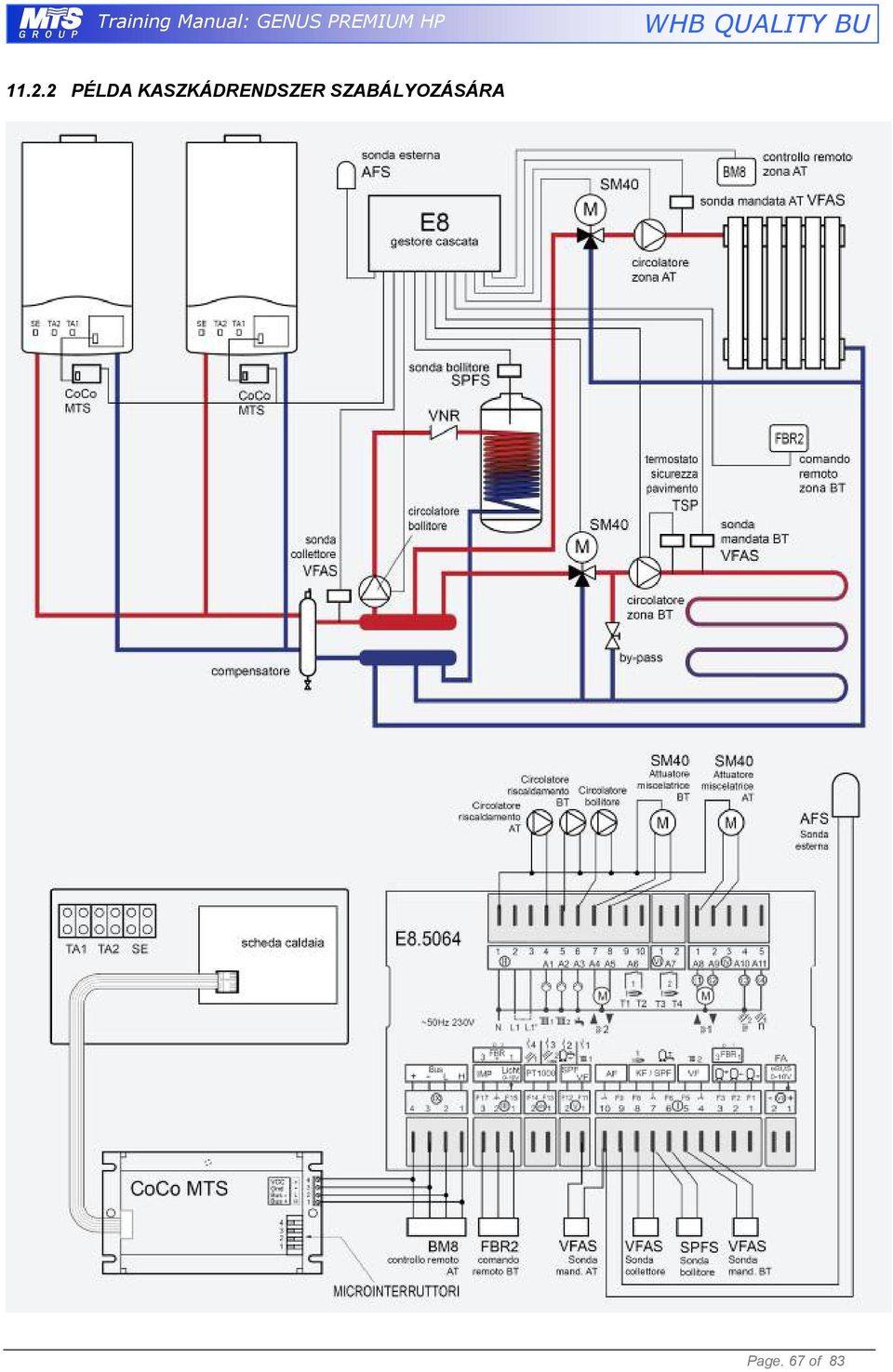

3 Manuale Didattico ACO PÉLDA KASZKÁDRENDSZER SZABÁLYOZÁSÁRA Page. 67 of 83

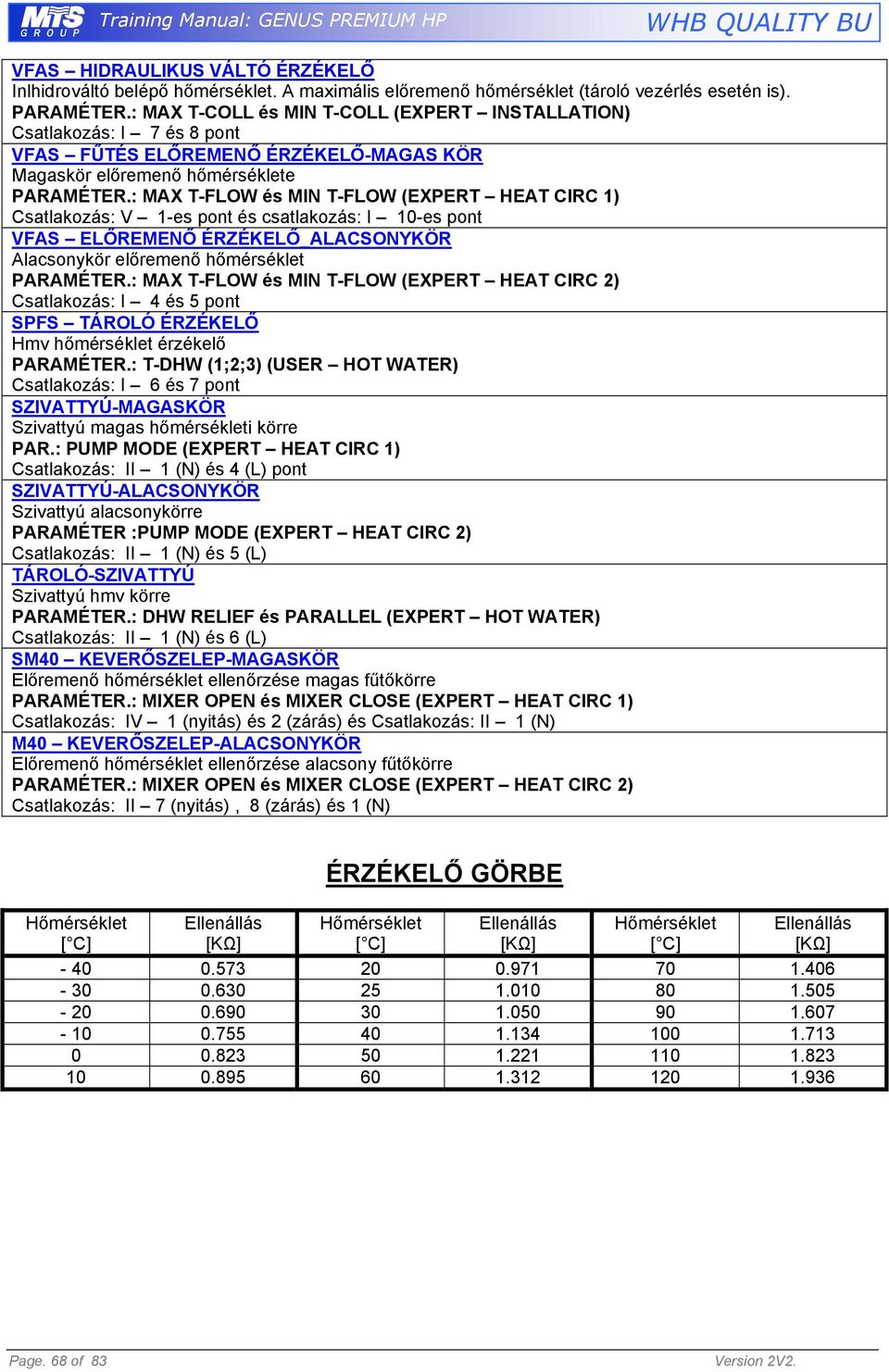

4 VFAS HIDRAULIKUS VÁLTÓ ÉRZÉKELŐ Inlhidrováltó belépő hőmérséklet. A maximális előremenő hőmérséklet (tároló vezérlés esetén is). PARAMÉTER.: MAX T-COLL és MIN T-COLL (EXPERT INSTALLATION) Csatlakozás: I 7 és 8 pont VFAS FŰTÉS ELŐREMENŐ ÉRZÉKELŐ-MAGAS KÖR Magaskör előremenő hőmérséklete PARAMÉTER.: MAX T-FLOW és MIN T-FLOW (EXPERT HEAT CIRC 1) Csatlakozás: V 1-es pont és csatlakozás: I 10-es pont VFAS ELŐREMENŐ ÉRZÉKELŐ_ALACSONYKÖR Alacsonykör előremenő hőmérséklet PARAMÉTER.: MAX T-FLOW és MIN T-FLOW (EXPERT HEAT CIRC 2) Csatlakozás: I 4 és 5 pont SPFS TÁROLÓ ÉRZÉKELŐ Hmv hőmérséklet érzékelő PARAMÉTER.: T-DHW (1;2;3) (USER HOT WATER) Csatlakozás: I 6 és 7 pont SZIVATTYÚ-MAGASKÖR Szivattyú magas hőmérsékleti körre PAR.: PUMP MODE (EXPERT HEAT CIRC 1) Csatlakozás: II 1 (N) és 4 (L) pont SZIVATTYÚ-ALACSONYKÖR Szivattyú alacsonykörre PARAMÉTER :PUMP MODE (EXPERT HEAT CIRC 2) Csatlakozás: II 1 (N) és 5 (L) TÁROLÓ-SZIVATTYÚ Szivattyú hmv körre PARAMÉTER.: DHW RELIEF és PARALLEL (EXPERT HOT WATER) Csatlakozás: II 1 (N) és 6 (L) SM40 KEVERŐSZELEP-MAGASKÖR Előremenő hőmérséklet ellenőrzése magas fűtőkörre PARAMÉTER.: MIXER OPEN és MIXER CLOSE (EXPERT HEAT CIRC 1) Csatlakozás: IV 1 (nyitás) és 2 (zárás) és Csatlakozás: II 1 (N) M40 KEVERŐSZELEP-ALACSONYKÖR Előremenő hőmérséklet ellenőrzése alacsony fűtőkörre PARAMÉTER.: MIXER OPEN és MIXER CLOSE (EXPERT HEAT CIRC 2) Csatlakozás: II 7 (nyitás), 8 (zárás) és 1 (N) ÉRZÉKELŐ GÖRBE Hőmérséklet [ C] Ellenállás [KΩ] Hőmérséklet [ C] Ellenállás [KΩ] Hőmérséklet [ C] Ellenállás [KΩ] Page. 68 of 83 Version 2V2.

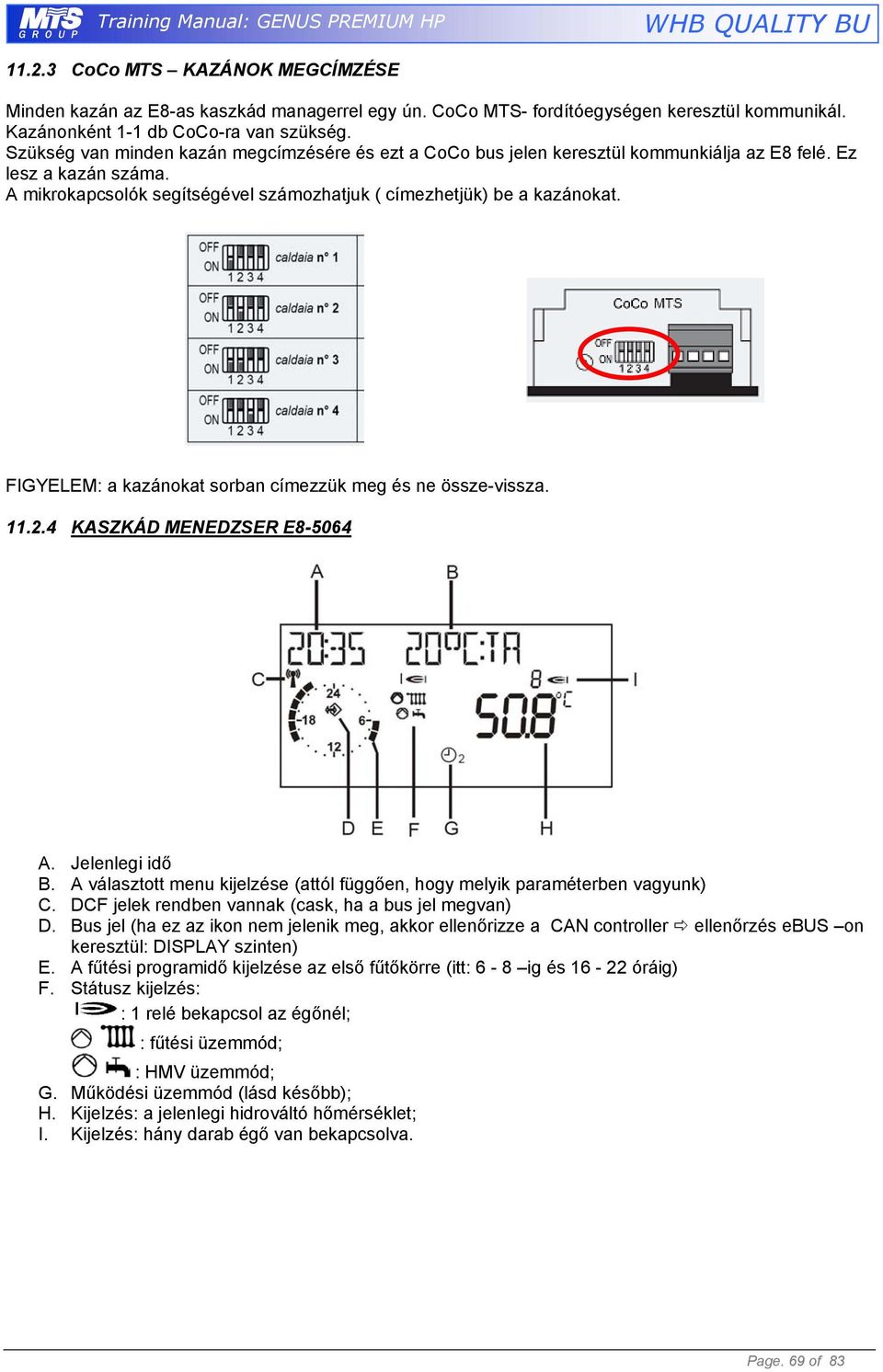

5 Manuale Didattico ACO CoCo MTS KAZÁNOK MEGCÍMZÉSE Minden kazán az E8-as kaszkád managerrel egy ún. CoCo MTS- fordítóegységen keresztül kommunikál. Kazánonként 1-1 db CoCo-ra van szükség. Szükség van minden kazán megcímzésére és ezt a CoCo bus jelen keresztül kommunkiálja az E8 felé. Ez lesz a kazán száma. A mikrokapcsolók segítségével számozhatjuk ( címezhetjük) be a kazánokat. FIGYELEM: a kazánokat sorban címezzük meg és ne össze-vissza KASZKÁD MENEDZSER E A. Jelenlegi idő B. A választott menu kijelzése (attól függően, hogy melyik paraméterben vagyunk) C. DCF jelek rendben vannak (cask, ha a bus jel megvan) D. Bus jel (ha ez az ikon nem jelenik meg, akkor ellenőrizze a CAN controller ellenőrzés ebus on keresztül: DISPLAY szinten) E. A fűtési programidő kijelzése az első fűtőkörre (itt: 6-8 ig és óráig) F. Státusz kijelzés: : 1 relé bekapcsol az égőnél; : fűtési üzemmód; : HMV üzemmód; G. Működési üzemmód (lásd később); H. Kijelzés: a jelenlegi hidrováltó hőmérséklet; I. Kijelzés: hány darab égő van bekapcsolva. Page. 69 of 83

6 Működés nyitott fedélnél: Kijelző (Display) Piros lámpa ég (az érték a kijelzőn változtatható) Tekerőgomb (parameter és menu cserekor) Mauális/ Automata üzemmód Program óra gomb Működés zárt fedélnél: A gomb forgatásával a következő paramétereket érhetjük el: : STANDBY / OFF fűtés és HMV kérés kikapcsolva, csak fagymentesítő funkció él : AUTOMATIC MODE 1 fűtés 1-es program szerint és HMV termelés HMV program szerint : AUTOMATIC MODE 2 fűtés 2-es program szerint és HMV termelés HMV program szerint : DAY MODE 24 órás nappali üzemmód és HMV üzemmód együtt : NIGHT MODE 24 órás csökkentett üzemmód, csak a HMV üzemmód működik maxon : SUMMER MODE fűtés kikapcsolva, cask a nyári üzemmód működik : SERVICE fűtés bekapcsol( KÉMÉNYSEPRŐ FUNKCIÓ), a kazán maximális teljesítményen működik 15 percen keresztül; Amikor az előremenő hőmérséklet eléri a 65 C-ot, a rendszer átkapcsol hűtési üzemmódba. FIGYELEM: a hűtési funkciót megnézhetjük a következő paraméterben: B-HEAT SINK (EXPERT AREA HEAT CIRCUIT I/II). Page. 70 of 83 Version 2V2.

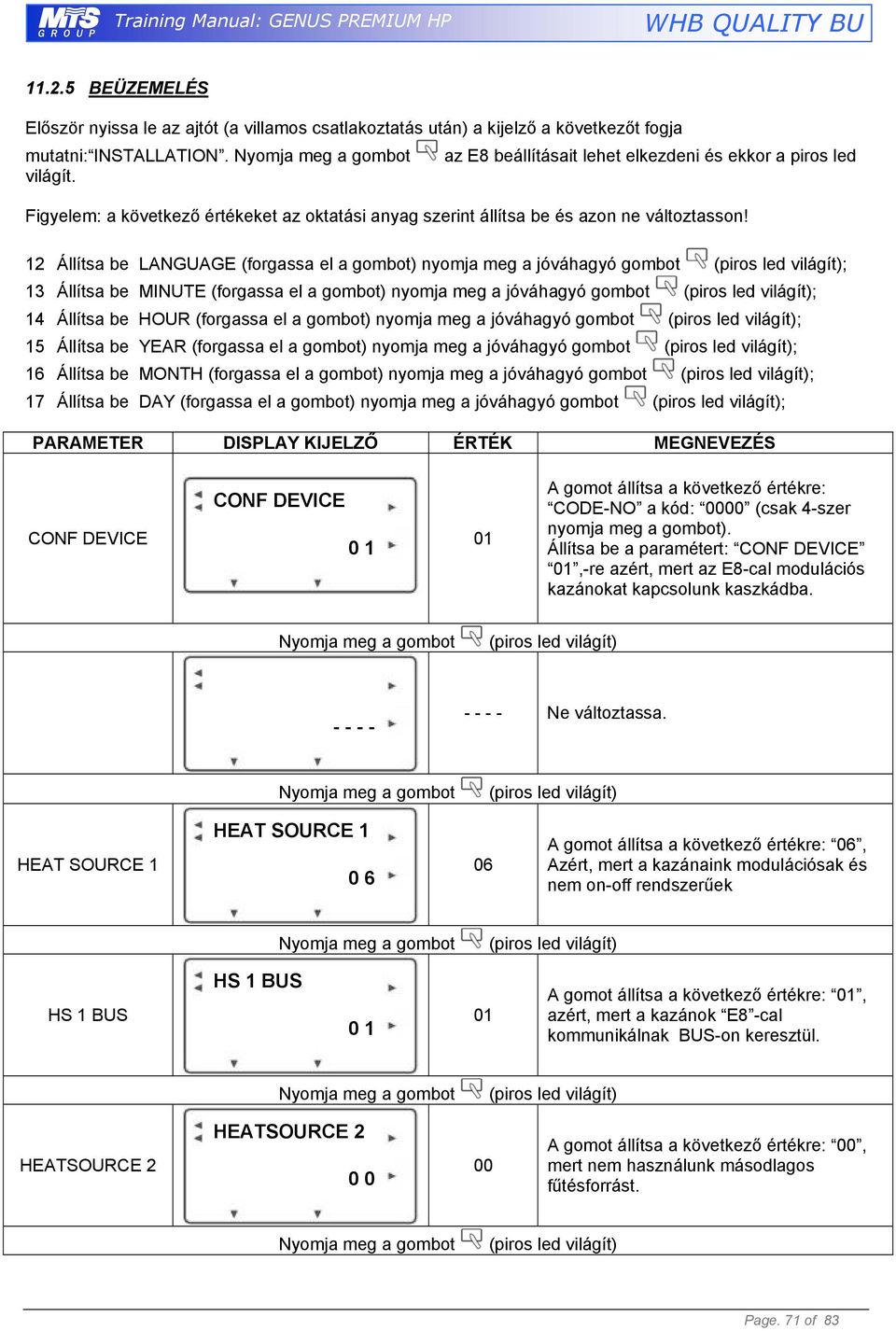

7 Manuale Didattico ACO BEÜZEMELÉS Először nyissa le az ajtót (a villamos csatlakoztatás után) a kijelző a következőt fogja mutatni: INSTALLATION. az E8 beállításait lehet elkezdeni és ekkor a piros led világít. Figyelem: a következő értékeket az oktatási anyag szerint állítsa be és azon ne változtasson! 12 Állítsa be LANGUAGE (forgassa el a gombot) nyomja meg a jóváhagyó gombot ; 13 Állítsa be MINUTE (forgassa el a gombot) nyomja meg a jóváhagyó gombot ; 14 Állítsa be HOUR (forgassa el a gombot) nyomja meg a jóváhagyó gombot ; 15 Állítsa be YEAR (forgassa el a gombot) nyomja meg a jóváhagyó gombot ; 16 Állítsa be MONTH (forgassa el a gombot) nyomja meg a jóváhagyó gombot ; 17 Állítsa be DAY (forgassa el a gombot) nyomja meg a jóváhagyó gombot ; PARAMETER DISPLAY KIJELZŐ ÉRTÉK MEGNEVEZÉS CONF DEVICE CONF DEVICE A gomot állítsa a következő értékre: CODE-NO a kód: 0000 (csak 4-szer nyomja meg a gombot). Állítsa be a paramétert: CONF DEVICE 01,-re azért, mert az E8-cal modulációs kazánokat kapcsolunk kaszkádba Ne változtassa. HEAT SOURCE 1 HEAT SOURCE A gomot állítsa a következő értékre: 06, Azért, mert a kazánaink modulációsak és nem on-off rendszerűek HS 1 BUS HS 1 BUS A gomot állítsa a következő értékre: 01, azért, mert a kazánok E8 -cal kommunikálnak BUS-on keresztül. HEATSOURCE 2 HEATSOURCE 2 00 A gomot állítsa a következő értékre: 00, mert nem használunk másodlagos fűtésforrást. Page. 71 of 83

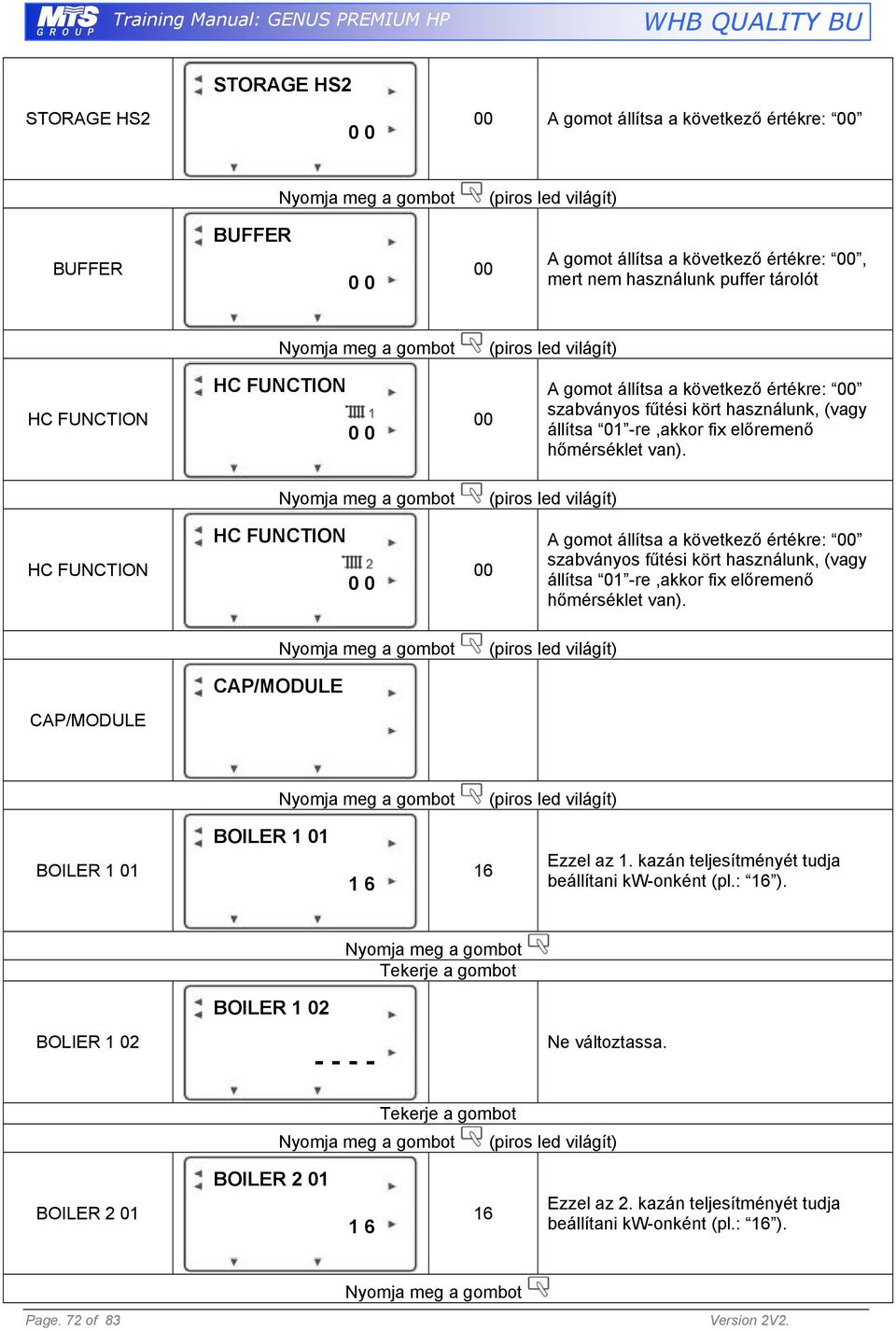

8 STORAGE HS2 STORAGE HS2 00 A gomot állítsa a következő értékre: 00 BUFFER BUFFER 00 A gomot állítsa a következő értékre: 00, mert nem használunk puffer tárolót HC FUNCTION HC FUNCTION 00 A gomot állítsa a következő értékre: 00 szabványos fűtési kört használunk, (vagy állítsa 01 -re,akkor fix előremenő hőmérséklet van). HC FUNCTION HC FUNCTION 00 A gomot állítsa a következő értékre: 00 szabványos fűtési kört használunk, (vagy állítsa 01 -re,akkor fix előremenő hőmérséklet van). CAP/MODULE CAP/MODULE BOILER 1 01 BOILER Ezzel az 1. kazán teljesítményét tudja beállítani kw-onként (pl.: 16 ). Tekerje a gombot BOLIER 1 02 BOILER Ne változtassa. Tekerje a gombot BOILER 2 01 BOILER Ezzel az 2. kazán teljesítményét tudja beállítani kw-onként (pl.: 16 ). Page. 72 of 83 Version 2V2.

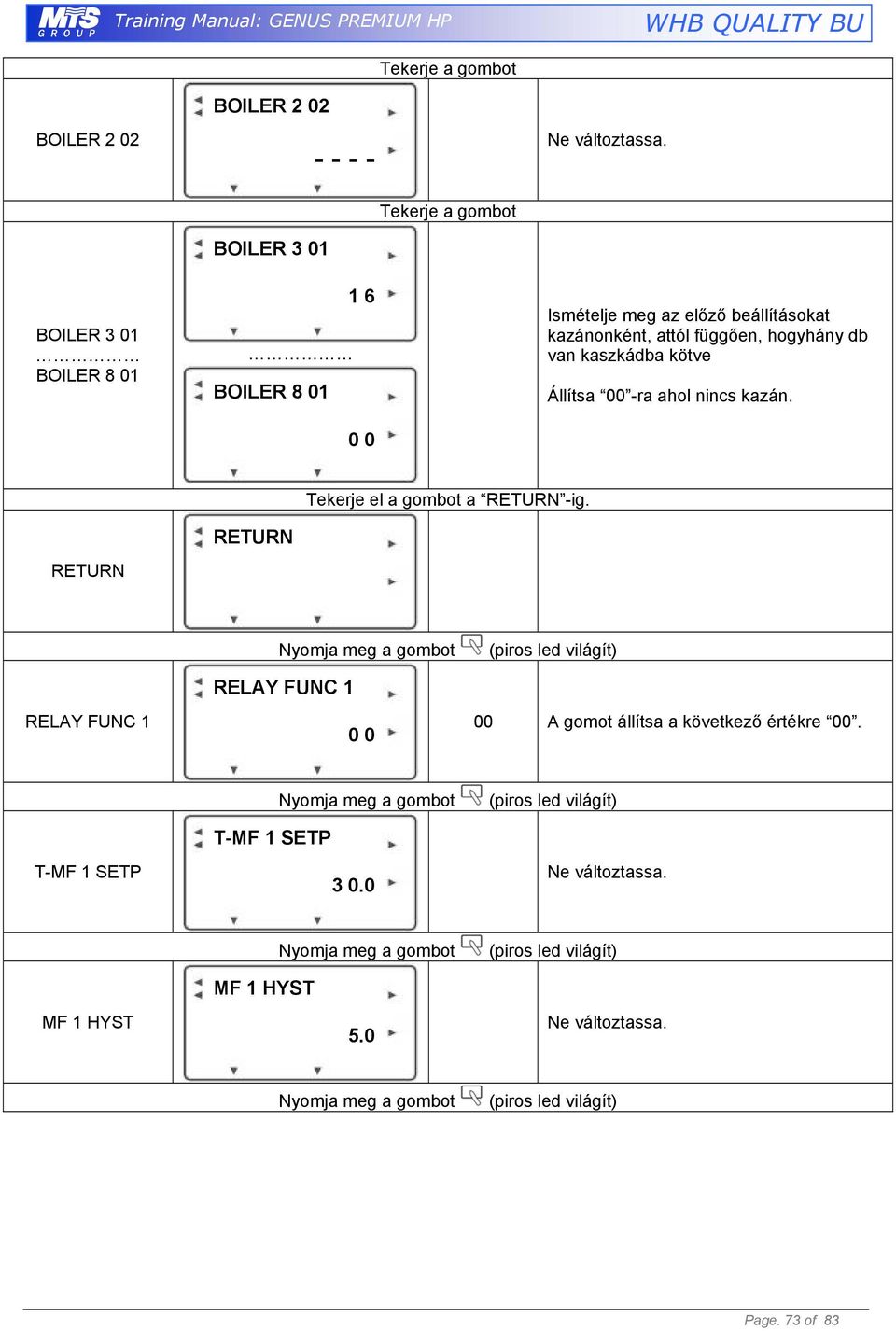

9 Manuale Didattico ACO Tekerje a gombot BOILER 2 02 BOILER Ne változtassa. Tekerje a gombot BOILER 3 01 BOILER 8 01 BOILER BOILER 8 01 Ismételje meg az előző beállításokat kazánonként, attól függően, hogyhány db van kaszkádba kötve Állítsa 00 -ra ahol nincs kazán. Tekerje el a gombot a RETURN -ig. RETURN RETURN RELAY FUNC 1 RELAY FUNC 1 00 A gomot állítsa a következő értékre 00. T-MF 1 SETP T-MF 1 SETP Ne változtassa. MF 1 HYST MF 1 HYST 5.0 Ne változtassa. Page. 73 of 83

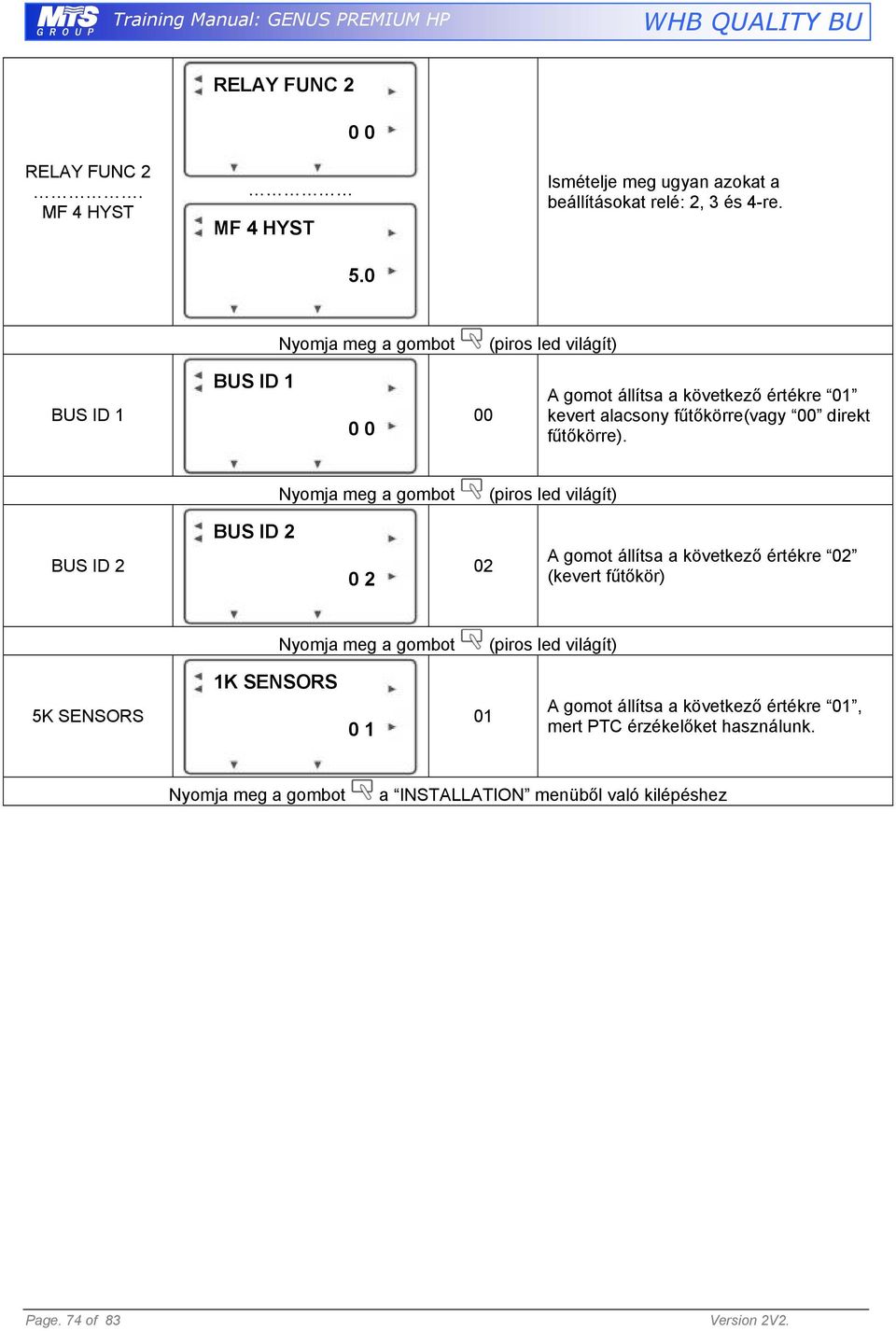

10 RELAY FUNC 2. MF 4 HYST RELAY FUNC 2 MF 4 HYST 5.0 Ismételje meg ugyan azokat a beállításokat relé: 2, 3 és 4-re. BUS ID 1 BUS ID 1 00 A gomot állítsa a következő értékre 01 kevert alacsony fűtőkörre(vagy 00 direkt fűtőkörre). BUS ID 2 BUS ID A gomot állítsa a következő értékre 02 (kevert fűtőkör) 1K SENSORS 5K SENSORS A gomot állítsa a következő értékre 01, mert PTC érzékelőket használunk. a INSTALLATION menüből való kilépéshez Page. 74 of 83 Version 2V2.

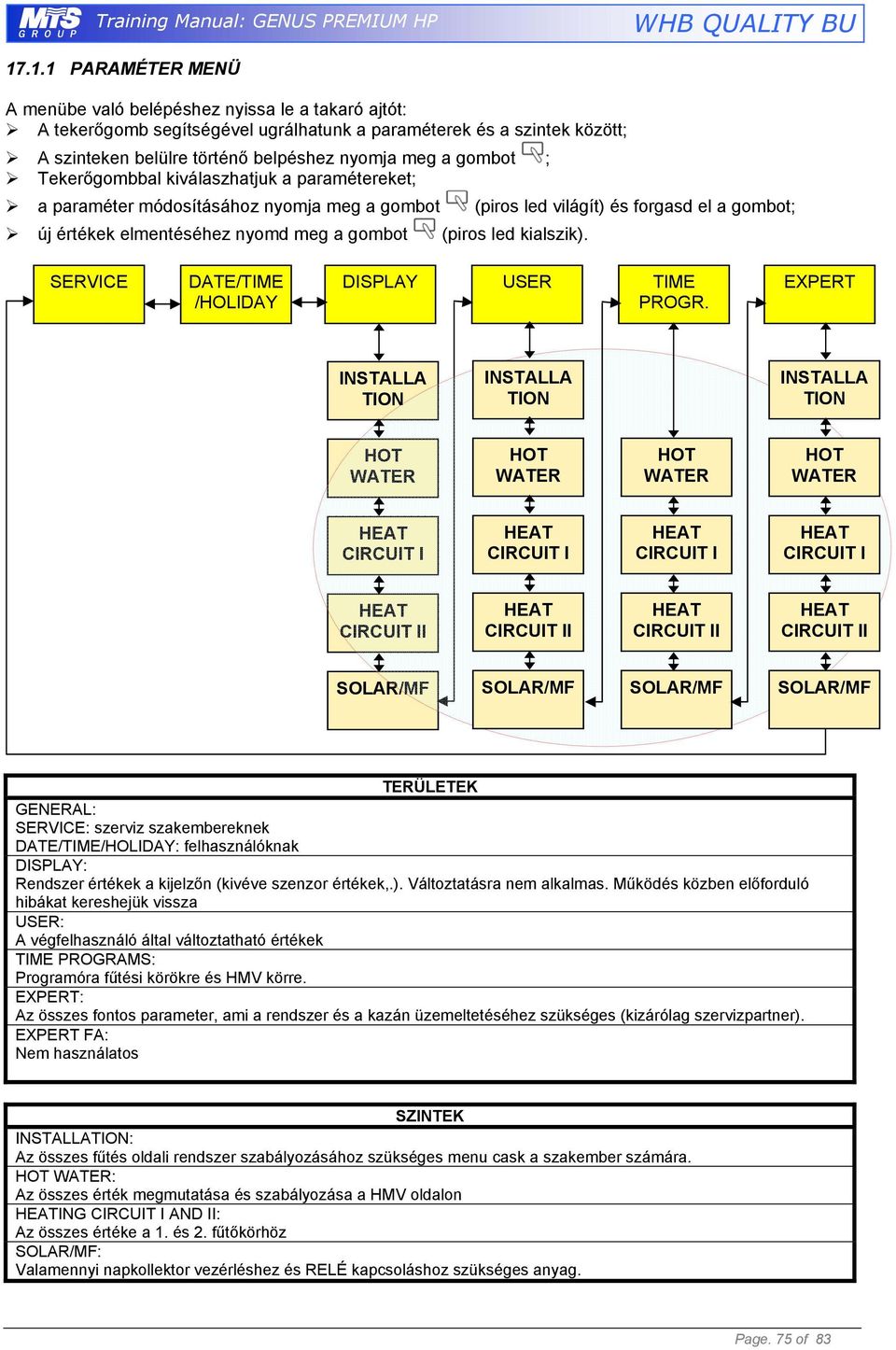

11 Manuale Didattico ACO PARAMÉTER MENÜ A menübe való belépéshez nyissa le a takaró ajtót: A tekerőgomb segítségével ugrálhatunk a paraméterek és a szintek között; A szinteken belülre történő belpéshez nyomja meg a gombot ; Tekerőgombbal kiválaszhatjuk a paramétereket; a paraméter módosításához nyomja meg a gombot és forgasd el a gombot; új értékek elmentéséhez nyomd meg a gombot (piros led kialszik). SERVICE DATE/TIME /HOLIDAY DISPLAY USER TIME PROGR. EXPERT INSTALLA TION INSTALLA TION INSTALLA TION HOT WATER HOT WATER HOT WATER HOT WATER HEAT CIRCUIT I HEAT CIRCUIT I HEAT CIRCUIT I HEAT CIRCUIT I HEAT CIRCUIT II HEAT CIRCUIT II HEAT CIRCUIT II HEAT CIRCUIT II SOLAR/MF SOLAR/MF SOLAR/MF SOLAR/MF TERÜLETEK GENERAL: SERVICE: szerviz szakembereknek DATE/TIME/HOLIDAY: felhasználóknak DISPLAY: Rendszer értékek a kijelzőn (kivéve szenzor értékek,.). Változtatásra nem alkalmas. Működés közben előforduló hibákat kereshejük vissza USER: A végfelhasználó által változtatható értékek TIME PROGRAMS: Programóra fűtési körökre és HMV körre. EXPERT: Az összes fontos parameter, ami a rendszer és a kazán üzemeltetéséhez szükséges (kizárólag szervizpartner). EXPERT FA: Nem használatos SZINTEK INSTALLATION: Az összes fűtés oldali rendszer szabályozásához szükséges menu cask a szakember számára. HOT WATER: Az összes érték megmutatása és szabályozása a HMV oldalon HEATING CIRCUIT I AND II: Az összes értéke a 1. és 2. fűtőkörhöz SOLAR/MF: Valamennyi napkollektor vezérléshez és RELÉ kapcsoláshoz szükséges anyag. Page. 75 of 83

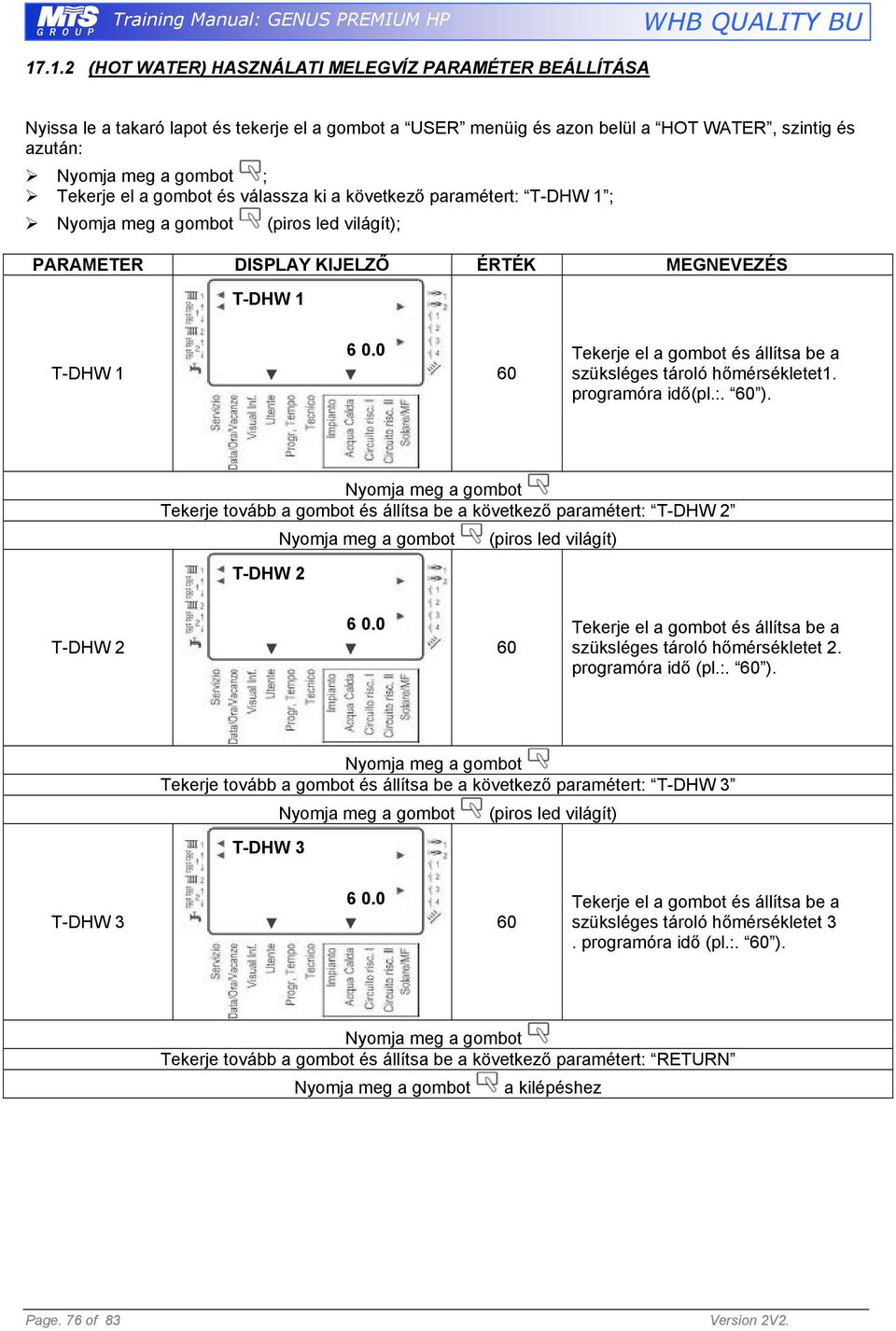

12 (HOT WATER) HASZNÁLATI MELEGVÍZ PARAMÉTER BEÁLLÍTÁSA Nyissa le a takaró lapot és tekerje el a gombot a USER menüig és azon belül a HOT WATER, szintig és azután: ; Tekerje el a gombot és válassza ki a következő paramétert: T-DHW 1 ; ; PARAMETER DISPLAY KIJELZŐ ÉRTÉK MEGNEVEZÉS T-DHW T-DHW 1 60 Tekerje el a gombot és állítsa be a szüksléges tároló hőmérsékletet1. programóra idő(pl.:. 60 ). Tekerje tovább a gombot és állítsa be a következő paramétert: T-DHW 2 T-DHW T-DHW 2 60 Tekerje el a gombot és állítsa be a szüksléges tároló hőmérsékletet 2. programóra idő (pl.:. 60 ). Tekerje tovább a gombot és állítsa be a következő paramétert: T-DHW 3 T-DHW T-DHW 3 60 Tekerje el a gombot és állítsa be a szüksléges tároló hőmérsékletet 3. programóra idő (pl.:. 60 ). Tekerje tovább a gombot és állítsa be a következő paramétert: RETURN a kilépéshez Page. 76 of 83 Version 2V2.

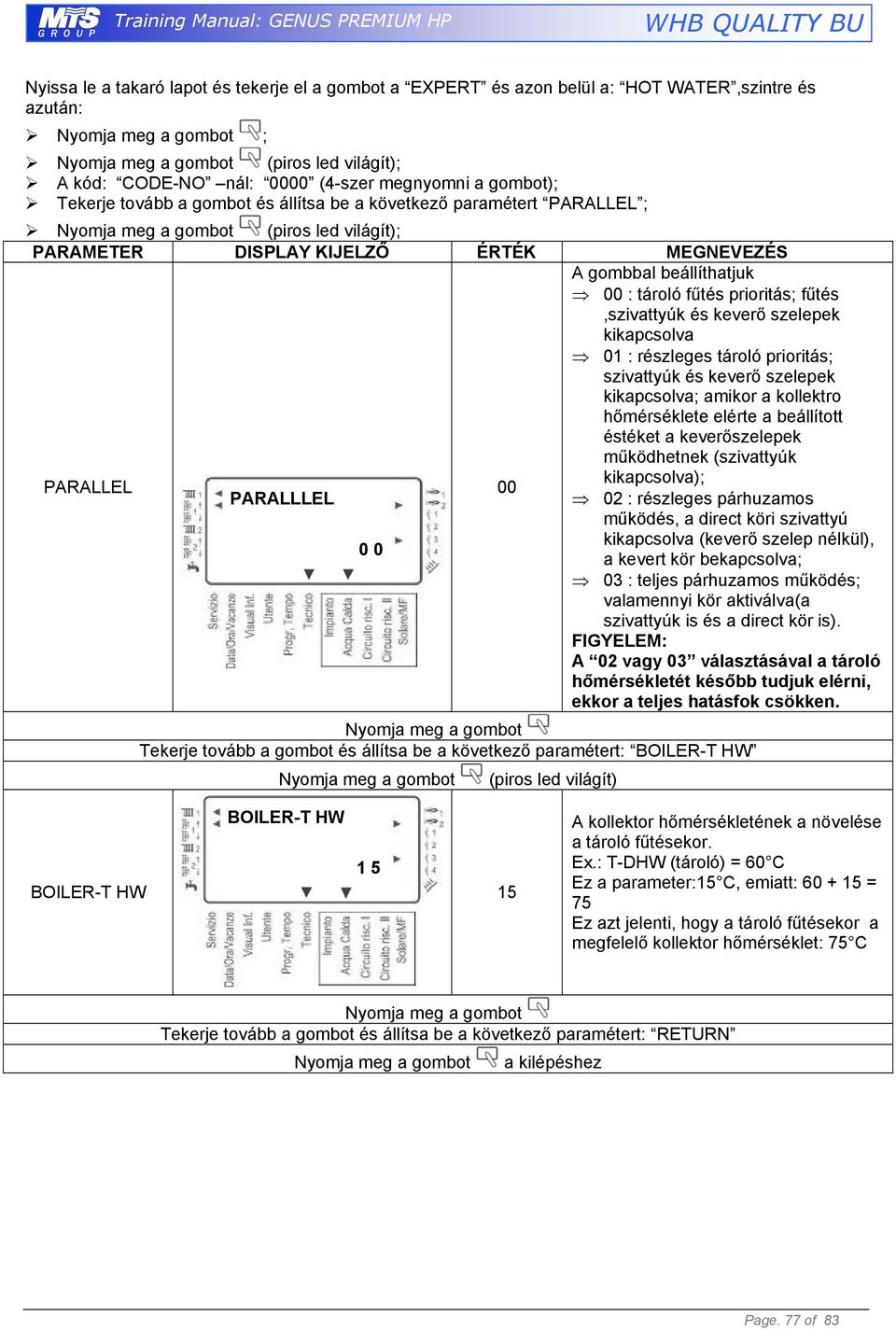

13 Manuale Didattico ACO Nyissa le a takaró lapot és tekerje el a gombot a EXPERT és azon belül a: HOT WATER,szintre és azután: ; ; A kód: CODE-NO nál: 0000 (4-szer megnyomni a gombot); Tekerje tovább a gombot és állítsa be a következő paramétert PARALLEL ; ; PARAMETER DISPLAY KIJELZŐ ÉRTÉK MEGNEVEZÉS A gombbal beállíthatjuk 00 : tároló fűtés prioritás; fűtés,szivattyúk és keverő szelepek kikapcsolva 01 : részleges tároló prioritás; szivattyúk és keverő szelepek kikapcsolva; amikor a kollektro hőmérséklete elérte a beállított éstéket a keverőszelepek működhetnek (szivattyúk PARALLEL kikapcsolva); 00 PARALLLEL 02 : részleges párhuzamos működés, a direct köri szivattyú kikapcsolva (keverő szelep nélkül), a kevert kör bekapcsolva; 03 : teljes párhuzamos működés; valamennyi kör aktiválva(a szivattyúk is és a direct kör is). FIGYELEM: A 02 vagy 03 választásával a tároló hőmérsékletét később tudjuk elérni, ekkor a teljes hatásfok csökken. Tekerje tovább a gombot és állítsa be a következő paramétert: BOILER-T HW BOILER-T HW 1 5 BOILER-T HW 15 A kollektor hőmérsékletének a növelése a tároló fűtésekor. Ex.: T-DHW (tároló) = 60 C Ez a parameter:15 C, emiatt: = 75 Ez azt jelenti, hogy a tároló fűtésekor a megfelelő kollektor hőmérséklet: 75 C Tekerje tovább a gombot és állítsa be a következő paramétert: RETURN a kilépéshez Page. 77 of 83

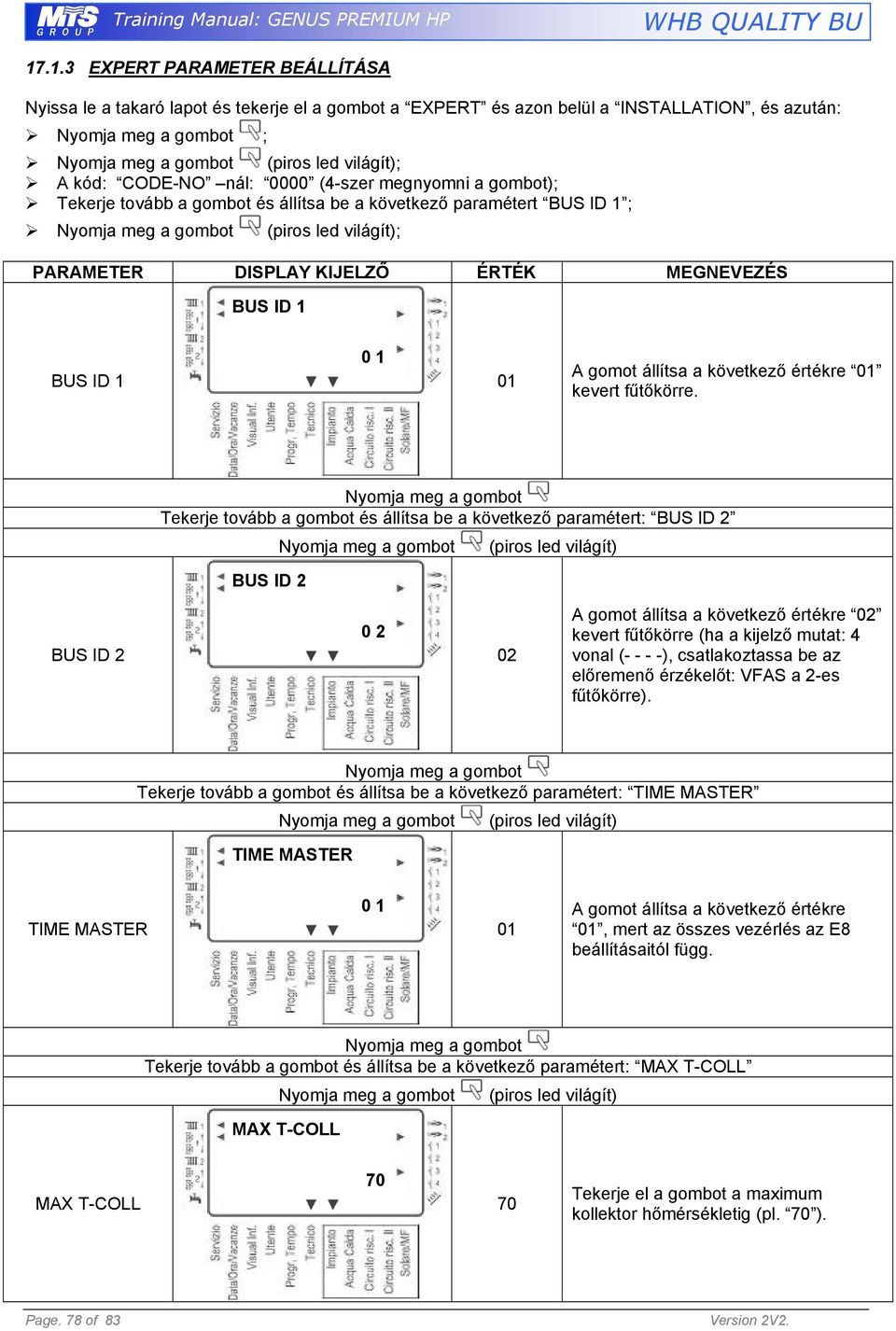

14 EXPERT PARAMETER BEÁLLÍTÁSA Nyissa le a takaró lapot és tekerje el a gombot a EXPERT és azon belül a INSTALLATION, és azután: ; ; A kód: CODE-NO nál: 0000 (4-szer megnyomni a gombot); Tekerje tovább a gombot és állítsa be a következő paramétert BUS ID 1 ; ; PARAMETER DISPLAY KIJELZŐ ÉRTÉK MEGNEVEZÉS BUS ID BUS ID 1 01 A gomot állítsa a következő értékre 01 kevert fűtőkörre. Tekerje tovább a gombot és állítsa be a következő paramétert: BUS ID 2 BUS ID BUS ID 2 02 A gomot állítsa a következő értékre 02 kevert fűtőkörre (ha a kijelző mutat: 4 vonal ( ), csatlakoztassa be az előremenő érzékelőt: VFAS a 2-es fűtőkörre). Tekerje tovább a gombot és állítsa be a következő paramétert: TIME MASTER TIME MASTER 0 1 TIME MASTER 01 A gomot állítsa a következő értékre 01, mert az összes vezérlés az E8 beállításaitól függ. Tekerje tovább a gombot és állítsa be a következő paramétert: MAX T-COLL MAX T-COLL 70 MAX T-COLL 70 Tekerje el a gombot a maximum kollektor hőmérsékletig (pl. 70 ). Page. 78 of 83 Version 2V2.

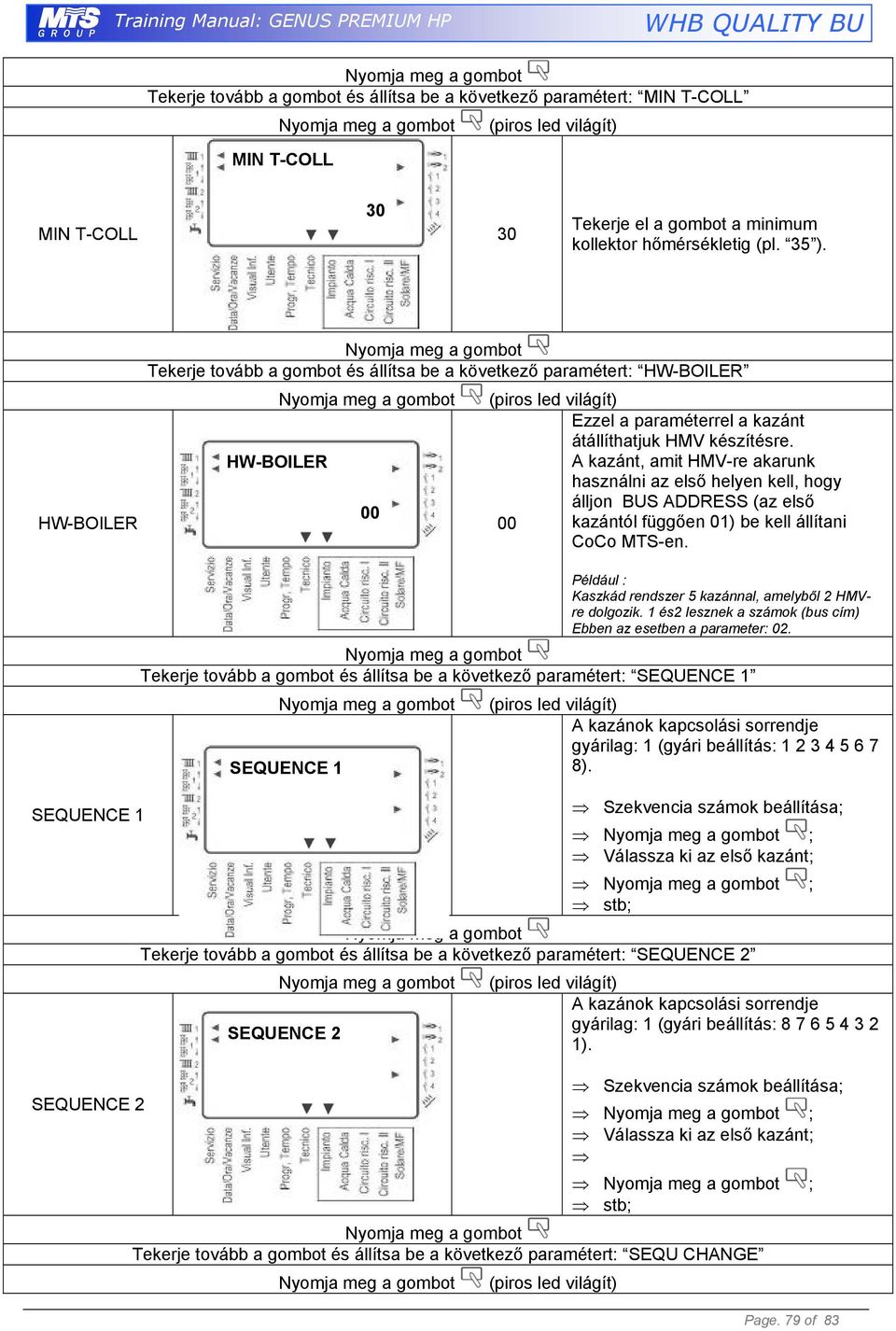

15 Manuale Didattico ACO Tekerje tovább a gombot és állítsa be a következő paramétert: MIN T-COLL MIN T-COLL 30 MIN T-COLL 30 Tekerje el a gombot a minimum kollektor hőmérsékletig (pl. 35 ). Tekerje tovább a gombot és állítsa be a következő paramétert: HW-BOILER Ezzel a paraméterrel a kazánt átállíthatjuk HMV készítésre. HW-BOILER A kazánt, amit HMV-re akarunk használni az első helyen kell, hogy álljon BUS ADDRESS (az első 00 HW-BOILER 00 kazántól függően 01) be kell állítani CoCo MTS-en. SEQUENCE 1 SEQUENCE 2 Például : Kaszkád rendszer 5 kazánnal, amelyből 2 HMVre dolgozik. 1 és2 lesznek a számok (bus cím) Ebben az esetben a parameter: 02. Tekerje tovább a gombot és állítsa be a következő paramétert: SEQUENCE 1 SEQUENCE 1 A kazánok kapcsolási sorrendje gyárilag: 1 (gyári beállítás: ). Szekvencia számok beállítása; ; Válassza ki az első kazánt; ; stb; Tekerje tovább a gombot és állítsa be a következő paramétert: SEQUENCE 2 SEQUENCE 2 A kazánok kapcsolási sorrendje gyárilag: 1 (gyári beállítás: ). Szekvencia számok beállítása; ; Válassza ki az első kazánt; ; stb; Tekerje tovább a gombot és állítsa be a következő paramétert: SEQU CHANGE Page. 79 of 83

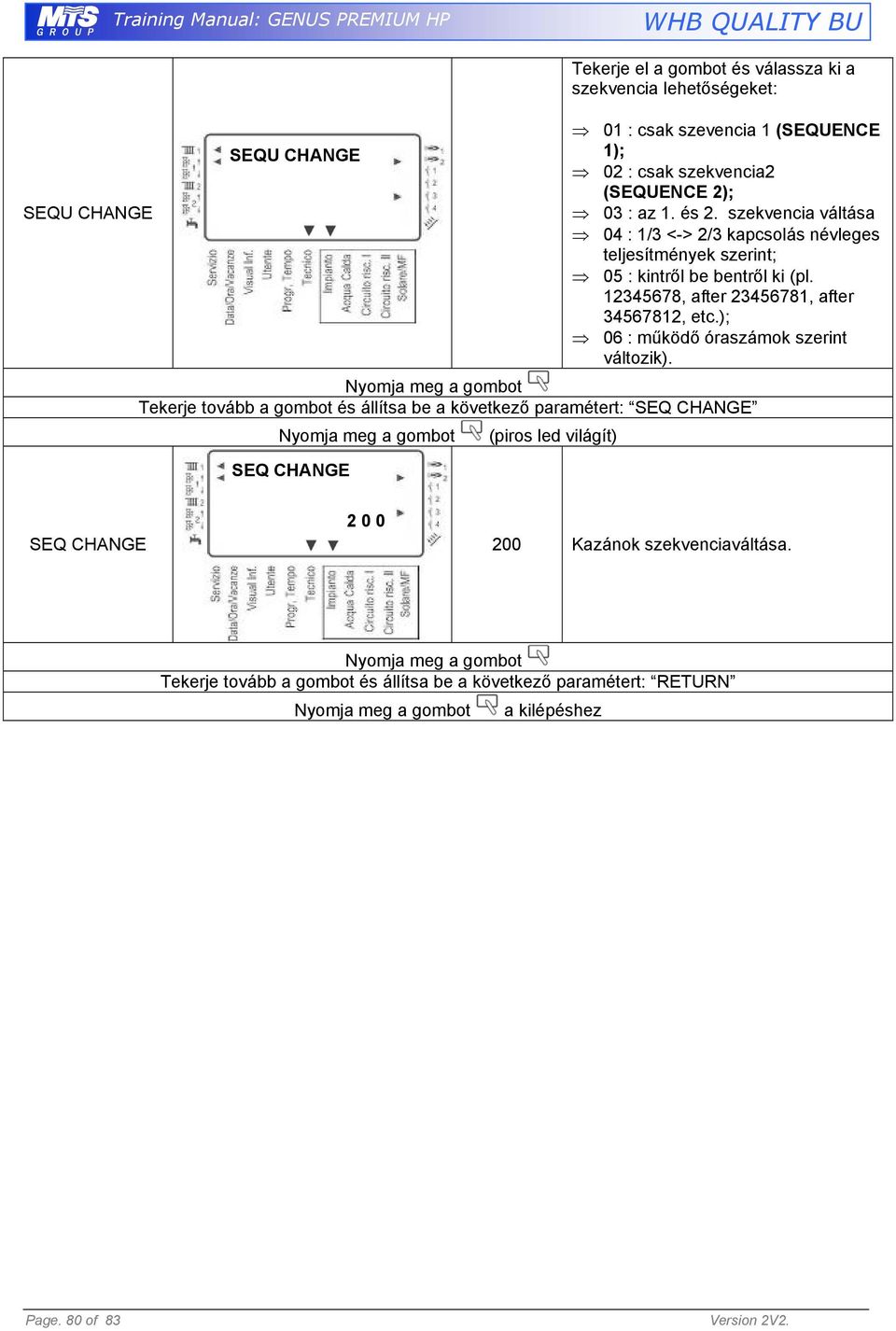

16 Tekerje el a gombot és válassza ki a szekvencia lehetőségeket: 01 : csak szevencia 1 (SEQUENCE SEQU CHANGE 1); 02 : csak szekvencia2 (SEQUENCE 2); SEQU CHANGE 03 : az 1. és 2. szekvencia váltása 04 : 1/3 <-> 2/3 kapcsolás névleges teljesítmények szerint; 05 : kintről be bentről ki (pl , after , after , etc.); 06 : működő óraszámok szerint változik). Tekerje tovább a gombot és állítsa be a következő paramétert: SEQ CHANGE SEQ CHANGE 2 SEQ CHANGE 200 Kazánok szekvenciaváltása. Tekerje tovább a gombot és állítsa be a következő paramétert: RETURN a kilépéshez Page. 80 of 83 Version 2V2.

17 Manuale Didattico ACO HEATING CIRCUIT 1 (1. FŰTŐKÖR BEÁLLÍTÁSA) FIGYELEM: Ha az 1. fűtőkörbe BM8 van csatlakoztatva a kkor a következő lépéseket kell megtenni. Nyissa le a lapot és állítsa be az EXPERT menüt és azon belül HTG CITCUIT1, és azután: ; A tekerőgombbal válassza ki a következő paramétert: MAX T-FLOW ; nyomja meg a gombot (vörös fény világít); PARAMETER DISPLAY VISUALIZATION VALUE DESCRIPTION MAX T-FLOW 7 0 MAX T-FLOW 70 A tekerőgombbal állítsa be a maximális előremenő fűtővíz hőmérsékletet az 1. körön (pl. 70 ). Tekerje tovább a gombot és állítsa be a következő paramétert: MIN T-FLOW MIN T-FLOW 4 0 MIN T-FLOW 40 A tekerőgombbal állítsa be a minimum előremenő fűtővíz hőmérsékletet az 1. körön (pl. 40 ). Tekerje tovább a gombot és állítsa be a következő paramétert: MIN T-FLOW HEAT SLOPE 1.2 HEAT SLOPE 1.2 A tekerőgombbal válassza ki az 1. fűtőkör görbélyét. Tekerje tovább a gombot és állítsa be a következő paramétert: RETURN a kilépéshez. Page. 81 of 83

18 HEATING CIRCUIT 2 (2. FŰTŐKÖR VEZÉRLÉSE) FIGYELEM: Ha az 2. fűtőkörbe BM8 van csatlakoztatva akkor a következő lépéseket kell megtenni. Nyissa le a lapot és állítsa be az EXPERT menüt és azon belül HTG CITCUIT2, és azután: ; A tekerőgombbal válassza ki a következő paramétert: MAX T-FLOW ; nyomja meg a gombot (vörös fény világít); PARAMETER DISPLAY VISUALIZATION VALUE DESCRIPTION MAX T-FLOW 7 0 MAX T-FLOW 70 A tekerőgombbal állítsa be a maximális előremenő fűtővíz hőmérsékletet az 2. körön (pl. 70 ). Tekerje tovább a gombot és állítsa be a következő paramétert: MIN T-FLOW MIN T-FLOW 4 0 MIN T-FLOW 40 A tekerőgombbal állítsa be a minimum előremenő fűtővíz hőmérsékletet az 2. körön (pl. 40 ). Tekerje tovább a gombot és állítsa be a következő paramétert: MIN T-FLOW HEAT SLOPE 1.2 HEAT SLOPE 1.2 A tekerőgombbal válassza ki az 2. fűtőkör görbélyét. Tekerje tovább a gombot és állítsa be a következő paramétert: RETURN a kilépéshez Page. 82 of 83 Version 2V2.
