1 Chicago Pneumatic Építőipari eszközök Pneumatikus bontókalapácsok Munkára terveztük

2 Standard bontókalapácsok Fontosabb jellemzők A CP bontókalapácsok a CP Építőipari eszközök termékvonal részei. Ezek a bontószerszámok olyan erős és tartós kivitelben készültek, hogy alkalmasak a legkülönbözőbb építészeti és karbantartási feladatokra. Jellemző alkalmazási területek: vasbeton törése, nehéz útépítési munkák, aszfaltvágás, árokásás, fagyott talaj vágása, általános bontási munkálatok. A standard bontókalapácsok CP szériája olyan robusztus és megbízható szerszámokból áll, amelyek súlycsoportjukban képesek az elérhető legjobb erő és teljesítmény leadására. A standard szerszámok alapkivitelben vagy hangtompítós kivitelben állnak rendelkezésre. A hangtompítók különállóan, utólagos felszerelésre is megvásárolhatók. Az összes bontókalapács-típus esetében lehetőség van a szár megválasztására, így a szerszám hozzáilleszthető az egyes piacok és ügyfelek igényeihez. Forgó levegőcsatlakozás még nyomás alatt is CP 1210 CP 1210 A CP 1210 frissített 2006-os változatának alapja az a klasszikus 17 kg súlyosztályú CP 1210 szerszám, amely hosszú évek során már bebizonyította értékállóságát. Az új változat jellegzetességei a következők: Továbbfejlesztett elfordulás a jobb manőverezhetőségért Értéknövelt rendszerfelépítés és ütőmechanizmus, amellyel 20 százalékkal nagyobb teljesítmény érhető el Kenési hornyok a dugattyú mentén, az ütőmechanizmus kopási tulajdonságainak javítására CP 1210 dugattyú kenési hornyokkal CP 1210 S CP 1210 S A 1230 és 1240 bontókalapácsokhoz hasonlóan a CP 1210 modell is elérhető hangtompítóval (CP 1210 S) vagy anélkül. Az összes hangtompított típus megfelel a legújabb Európai Uniós zajvédelmi irányelvnek (NED 2, 2006). Az új 1210 S továbbfejlesztett hangtompítóval rendelkezik, amellyel így lényegesen kisebb a zajkibocsátása, mint az előző modellnek. Csökkentett vibrációjú fogantyúval felszerelt változatok is elérhetők (VR széria), lásd a 3. oldalon. CP 1230 S CP 1230, CP 1230 S, CP 1240, CP 1240 S Amikor erről a két bontókalapácsról szó esik, robusztusságukat és megbízhatóságukat gyakran hallani a felhasználóktól. Nevük számos piacon elismerést kelt, állóképességüket számos kiváló tulajdonságuknak köszönhetik: Ötvözött acél kovácsolt részegységek kitűnő tartósság Négy csavarral rögzített hátsó fejrész ellenáll az ipari használatnak Belső olajozás a folyamatos kenés érdekében Nagy teherbírású első fejrugók csökkentik a kezelőre visszaható erőket Felújítható dugattyú csökkenti a karbantartási költségeket Levegőbevezető csuklós kapcsolat könnyű manőverezhetőség Hangtompítóval felszerelt Csendes erő kivitelű bontókalapácsok (S széria) Csökkentett vibrációjú fogantyúval felszerelt változatok (VR széria)

3 Csökkentett vibrációjú bontókalapácsok Fontosabb jellemzők A szerszámgép kezelőjét erő vibrációk csökkentése számos piacon egyre fontosabb szempont. A CP szériájú bontókalapácsokból már régóta léteznek csökkentett vibrációjú típusok is, ezek a VR széria bontókalapácsai. Újdonságként jelenthetjük be, hogy CP 1230 SVR és CP 1240 SVR egységeink vibrációcsökkentő képességét még tovább növeltük, és az új CP 1210 SVR is csökkentett vibrációjú hátsó fejrészt tartalmaz. CP 1210 SVR CP 1210 SVR Az újratervezett hátsó fejrész és az új hangtompító együttesével a CP 1210 SVR kiemelkedő teljesítményt szolgátat súlyosztályában és ergonómiája is példás. Jelentősen csökkentettük a rezgéskibocsátást és a gép zajszintje is értékekkel alatta van a jelenlegi EU irányelvekben megfogalmazottaknak. A vibráció csökkentése több szempontból is előnyös: a kezelő nem fárad ki olyan könnyen, emellett egységnyi idő alatt többet is tud dolgozni. Ha adott időszak vagy feladat közben csökken a rezgések szintje, jobban ellenőrzés alatt tarthatók a vibrációk káros negatív hatásai is. CP 1230 SVR, CP 1240 SVR CP 1230 SVR Ez a két bontókalapács típus megtartotta klasszikusan felismerhető formáit, mindemellett néhány apró, de fontos változtatás jelentősen segített abban, hogy a vibrációk szintjét csökkentsük. Megtartottuk viszont masszivitását és nehéz körülmények közt is feltétel nélkül helytálló minőségét. Új CP 1210 SVR gépünket is figyelembe véve így teljes kínálatot tudunk nyújtani a csökkentett vibrációjú bontókalapácsokból. CP 1240 SVR

4 Alkalmazások: CP 1210, CP 1230 és CP 1240 CP 1210, CP 1210 S A CP 1210 bontókalapácsok könnyű súlyú ipari bontókalapácsok és könnyebb vagy közepesebb építési ill. üzemi karbantartási munkákhoz ajánljuk, például padlózatok, járdák, járóutakkönnyű bontásához, valamint más szervizmunkálatokhoz. Ezek a szerszámok rendkívül népszerűek hídépítési munkálatoknál és közműépítésnél. Annak ellenére, hogy besorolásuk szerint a 17 kg-os súlyosztályba tartoznak, az új CP 1210 olyan erővel és teljesítménnyel rendelkeznek, akár egy nála nagyobb szerszám. CP 1230, CP 1230 S, CP 1240, CP 1240 S A CP 1230 és CP 1240 szériájú bontószerszámokat olyan erő leadására, valamint tartósságra terveztük, amely elengedhetetlen számos építési és üzemi karbantartási feladathoz, például vasbeton töréséhez, nehéz útépítési munkákhoz, aszfalt, fagyott talaj vagy nem cementált kőzet vágásához vagy általános bontási munkálatokhoz. Cikksz. Típus Szár (mm) Tömeg (kg) Hossz (mm) Ütés (bpm) Légfogy. (l/s) Megjegyz CP x É-Amerikai szár CP x ISO szabvány szár CP 1210 S 25 x É-Amerikai szár CP 1210 S 25 x ISO szabvány szár CP 1210 S 28 x 160* CP 1210 S 32 x 160** CP 1210 SVR 25 x ,5 É-Amerikai szár CP 1210 SVR 25 x ISO szabvány szár CP 1210 SVR 28 x 160* CP 1210 SVR 32 x 160** T CP x 160* T CP x 160** T CP 1230 S 28 x 160* T CP 1230 S 32 x 160** T CP 1230 SVR 28 x 160* T CP 1230 SVR 32 x 160** T CP x 160* T CP x 160** T CP 1240 S 28 x 160* T CP 1240 S 32 x 160** T CP 1240 SVR 28 x 160* T CP 1240 SVR 32 x 160** *) 28 x 152 mm méretben is **) 32 x 152 mm méretben is Minden érték 6 bar nyomás mellett érvényes. A levegőbevezető menete NPT F 3 4. Ezen a bemeneten szintén használhatók a BSP 3 4 és G 3 4 pofás csatlakozók. A bontókalapácsokat pofás csatlakozók nélkül szállítjuk. Figyelem: a hangtompítóval fel nem szerelt szerszámok nem rendelkeznek CE-jelöléssel.

5 CP 1210 Új tulajdonságok és előnyök Kényelmesebb fogantyúk Továbbfejlesztett vibrációcsökkentési rendszer Továbbfejlesztett szelep rendszer Progresszív sebességszabályozás Dugattyú kenési hornyokkal Új továbbfejlesztett forgócsatlakozó Továbbfejlesztett hangtompító Jellemzők Előnyök További kényelmes fogantyúk Továbbfejlesztett vibrációcsökkentési rendszer Értéknövelt rendszerfelépítés Progresszív sebességszabályozás Dugattyú kenési hornyokkal Továbbfejlesztett elfordulás Továbbfejlesztett hangtompító Kényelmesebb kezelés és szerszámirányítás. A kezelő nem fárad ki könnyen. Javuló termelékenység. Csökken a káros rezgések negatív hatása. A gép teljesítménye 20 százalékkal nőtt, ami termelékenyebb munkához vezet. A vágás kezdetétől számítva egyszerűbb a munkavégzés, még nehéz körülmények között is. A jobb kenés révén nő a szerszám és főbb részegységeinek élettartama. Forgás még nyomás alatt is pontosan akkor, amikor szükség van rá. A forgó csonkra mind amerikai, mind pedig hagyományos, ¾ -os couplings belső menetű körmös csatlakozó felszerelhető. A hangtompító oly mértékben lecsökkenti a zajszintet, hogy az még az új Európai Uniós Zajvédelmi Irányelv (NED 2, 2006.) alsó értékét sem éri el, ezzel a kezelő számára komfortos munkavégzést tesz lehetővé.

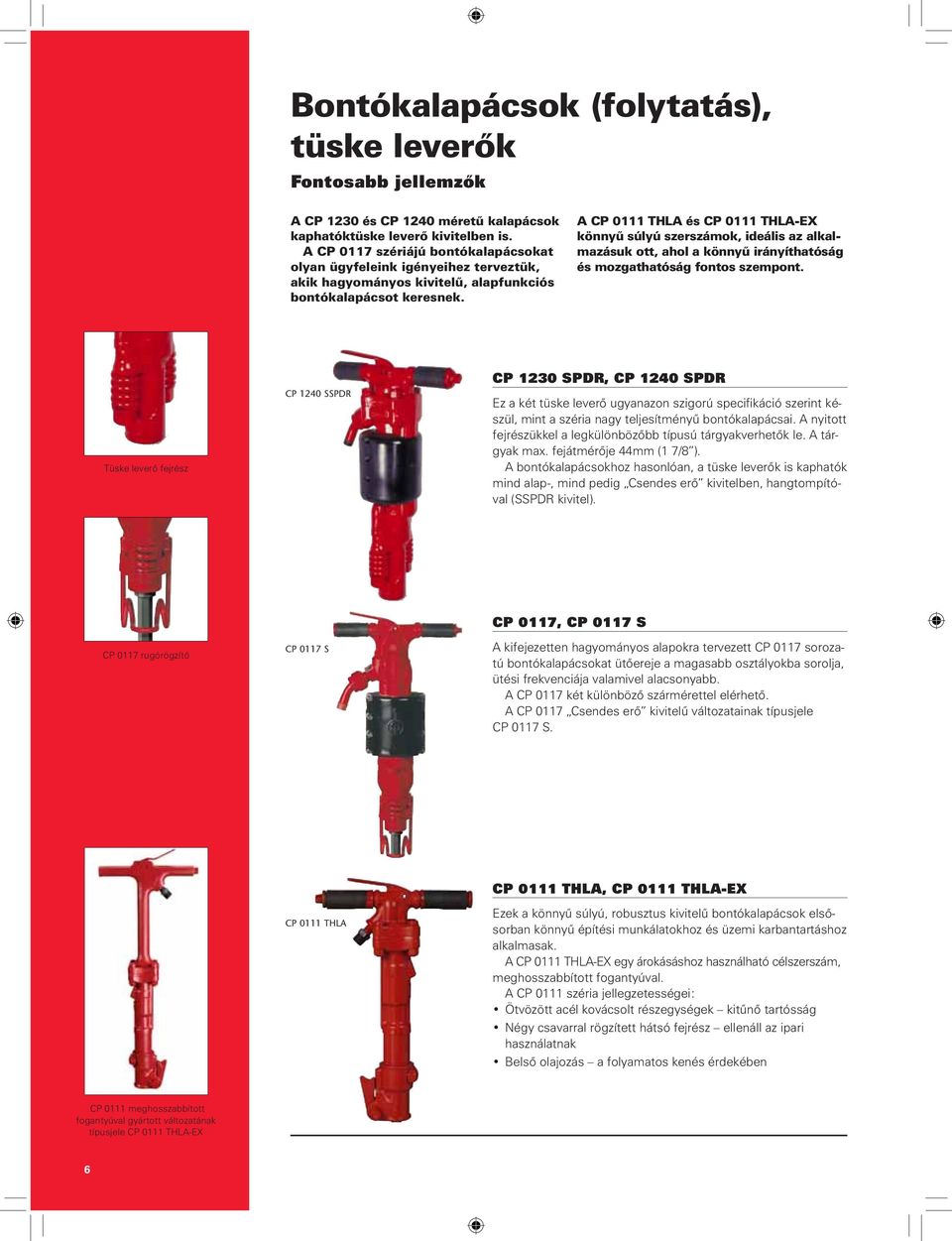

6 Bontókalapácsok (folytatás), tüske leverők Fontosabb jellemzők A CP 1230 és CP 1240 méretű kalapácsok kaphatóktüske leverő kivitelben is. A CP 0117 szériájú bontókalapácsokat olyan ügyfeleink igényeihez terveztük, akik hagyományos kivitelű, alapfunkciós bontókalapácsot keresnek. A CP 0111 THLA és CP 0111 THLA-EX könnyű súlyú szerszámok, ideális az alkalmazásuk ott, ahol a könnyű irányíthatóság és mozgathatóság fontos szempont. Tüske leverő fejrész CP 1240 SSPDR CP 1230 SPDR, CP 1240 SPDR Ez a két tüske leverő ugyanazon szigorú specifikáció szerint készül, mint a széria nagy teljesítményű bontókalapácsai. A nyitott fejrészükkel a legkülönbözőbb típusú tárgyakverhetők le. A tárgyak max. fejátmérője 44mm (1 7/8 ). A bontókalapácsokhoz hasonlóan, a tüske leverők is kaphatók mind alap-, mind pedig Csendes erő kivitelben, hangtompítóval (SSPDR kivitel). CP 0117 rugórögzítő CP 0117 S CP 0117, CP 0117 S A kifejezetten hagyományos alapokra tervezett CP 0117 sorozatú bontókalapácsokat ütőereje a magasabb osztályokba sorolja, ütési frekvenciája valamivel alacsonyabb. A CP 0117 két különböző szármérettel elérhető. A CP 0117 Csendes erő kivitelű változatainak típusjele CP 0117 S. CP 0111 THLA CP 0111 THLA, CP 0111 THLA-EX Ezek a könnyű súlyú, robusztus kivitelű bontókalapácsok elsősorban könnyű építési munkálatokhoz és üzemi karbantartáshoz alkalmasak. A CP 0111 THLA-EX egy árokásáshoz használható célszerszám, meghosszabbított fogantyúval. A CP 0111 széria jellegzetességei: Ötvözött acél kovácsolt részegységek kitűnő tartósság Négy csavarral rögzített hátsó fejrész ellenáll az ipari használatnak Belső olajozás a folyamatos kenés érdekében CP 0111 meghosszabbított fogantyúval gyártott változatának típusjele CP 0111 THLA-EX

7 Alkalmazások: CP 1230/1240 SPDR, CP 0117 és CP 0111 THLA CP 1230 SPDR, CP 1240 SPDR Ezek a tüske leverők pl. alkalmasak tüskék leverésére vasúti sinek, építési- és üzem karbantartási munkáknál. Felépítésük megegyezik a sorozat bontókalapácsaiéval, azzal a különbséggel, hogy nyitott, szerszámbefogó nélküli első fejrészük van. CP 0117, CP 0117 S Viszonylag alacsony a levegőfogyasztásuk, mégis erős az ütésük ezeket az alacsony ütési frekvenciájú, hagyományos bontókalapácsokat a nehezebb bontási feladatokhoz terveztük. CP 0111 THLA, CP 0111 THLA-EX A CP 0111 bontókalapácsok a CP termékvonal legkönnyebb bontókalapácsai. Alkalmasak padlózatok, járdák, járóutak fagyott talaj, téglafalak könnyű bontási munkálataihoz. A THLA változat rendkívül népszerű a hídépítési munkálatoknál. A hosszabb fogantyú kiterjeszti a THLA-EX változat hatósugarát, így könnyű árokásási munkákhoz is alkalmassá tehető. Cikksz. Típus Szár (mm) Tömeg (kg) Hossz (mm) Ütés (bpm) Légfogy. (l/s) Megjegyz. T CP 1230 SPDR N/A Max fejátmérő 44 mm T CP 1230 SSPDR N/A Max fejátmérő 44 mm T CP 1240 SPDR N/A Max fejátmérő 44 mm T CP 1240 SSPDR N/A Max fejátmérő 44 mm T CP x 160* T CP x 160** T CP 0117 S 28 x 160* T CP 0117 S 32 x 160** T CP 0111 THLA 25 x T CP 0111 THLA-EX 25 x *) 28 x 152 mm méretben is **) 32 x 152 mm méretben is Minden érték 6 bar nyomás mellett érvényes. A levegőbevezető menete NPT F 3 4. Ezen a bemeneten szintén használhatók a BSP 3 4 és G 3 4 pofás csatlakozók. A bontókalapácsokat pofás csatlakozók nélkül szállítjuk. Figyelem: a hangtompítóval fel nem szerelt szerszámok nem rendelkeznek CE-jelöléssel.

8 Kiegészítők Vízleválasztó A levegőbevezető/-kivezető csonk menete BSP 3 4. A szeparátort csatlakozók nélkül szállítjuk. Cikksz Használható (külső menetes körmös csatlakozók: európai típusú BSP 3 4 vagy G 3 4. A körmös csatlakozók. Olajozó 43, Olajozó 1300 Mind ásványi, mind pedig szintetikus olajhoz Cikksz: USA típusú körmös csatlakozók (43 oz.) Cikksz: európai típusú körmös csatlakozók (1300 ml) További részletekért lépjen kapcsolatba velünk: Több mint 100 évnyi tapasztalat A Chicago Pneumatic Tool Company 1901 óta tervez, gyárt és értékesít pneumatikus szerszámokat. A jelenkor igényeinek megfelelően széles termékpalettát kínálunk, termékeink között megtalálhatók pneumatikus és hidraulikus bontókalapácsok, agyagásók, vésők, feszítő- és kőfaragó szerszámok, sziklafúrók, forgó és forgácsoló kalapácsok, derítő- és iszapszivattyúk és még sok más. A Chicago Pneumatic a nevét Chicago városának köszönheti, ahol működését kezdte és ahonnan szervezete globális értékesítési pontokkal rendelkező nagyvállalattá nőtte ki magát. PMI Copyright 2006, Chicago Pneumatic Construction Tools. Subject to technical modifications.
