INFORMÁCIÓ. Oldalszám. Karos láncos emelők Kézi láncos emelők Korrózióvédelem 36. Haladóművek & Rögzíthető haladóművek 35, 37-43

Átírás

1 EMELŐBERENDEZÉSEK 9

2 Tartalomjegyzék Oldalszám A Yale és Pfaff-silberblau megbízható és világszerte ismert emelőberendezései számos ipari, kereskedelmi és szervizelési művelethez használhatók. A termékválaszték 125 és közötti terhek biztonságos emelésére és mozgatására szolgáló kézi és motoros emelőberendezéseket tartalmaz. A hosszú élettartamú termékek könnyű és gyors karbantartást és javítást tesznek lehetővé. A Yale és Pfaff-silberblau emelőberendezései megfelelnek a nemzeti és nemzetközi előírásoknak, többek között a 2006/42/EK Gépek irányelvnek és kiegészítéseinek. A legszigorúbb minőségi szabványoknak is megfelelő berendezéseket a gyárban túlterhelés-vizsgálatnak vetik alá. A berendezést a vizsgálati bizonyítvánnyal, a kezelési utasításokkal és a megfelelőségi vagy gyártói nyilatkozattal együtt szállítjuk Karos láncos emelők Korrózióvédelem 36 Haladóművek & Rögzíthető haladóművek 35, Elektromos és pneumatikus láncos emelők Láncok és tartozékok Kézi csörlők Kötélvonszolók és tartozékok Elektromos és pneumatikus csörlők INFORMÁCIÓ Fogasléces emelők Figyelmesen olvassák el a fejezetek elején lévő felhasználói utasításokat is! Darurendszerek Tápforrások

3 Kézi láncos emelő Yalelift 360 Teherbírás: A Yalelift 360 láncos emelő olyan környezetben is használható, mely messze meghaladja a hagyományos kézi láncos emelők optimális feltételeit. Szabadalmaztatott forgó kézi láncvezetó Robbanásbiztos kivitelben is rendelkezésre áll (lásd a 448. oldalt). Főbb jellemzők A zárt robusztus préselt acél ház még a legnehezebb körülmények között is megvédi a belső komponenseket. A rendkívül alacsony beépítési magasságnak köszönhetően az emelési magasságot teljesen ki lehet használni. A forradalmian új 360 -ban elforduló kézilánc-vezető gyakorlatilag bármilyen pozícióban, szűk helyen vagy a teher felett is lehetővé teszi a munkavégzést. A Yalelift emelőt a teher mellől is lehet működtetni, de ugyanígy lehetőség van akár vízszintes húzásra vagy feszítésre is. A nagyobb rugalmasság nagyobb biztonságot nyújt: a kezelőknek már nem kell a közvetlen veszélyzónában tartózkodniuk munkavégzéskor. A rendkívül csendes fékrendszer nagy biztonságot és könnyű karbantartást biztosít a sérülékeny kilincsműves kialakítás mellőzésének köszönhetően. Minden alkatrész kiváló minőségű anyagokból készül, a megnövelt korrózióvédelemről a horganyzás vagy a sárga krómozás gondoskodik. A láncvezető és a fogaskerék majdnem teljesen zárt, ezért a sebességváltó védelme minden körülmények között biztosított. A négy megmunkált retesszel felszerelt, edzett teheremelő csiga garantálja a teherlánc pontos mozgását. A felületvédett, horganyzott ötvözött acélból készült teherláncok minden vonatkozó nemzeti és nemzetközi szabványnak és előírásnak megfelelnek. A süllyesztékben kovácsolt, nagy teherbírású acélból készült teher- és függesztőhorgok túlterheléskor törés helyett kinyílnak. A 360 -ban elforduló horgokat robusztus kiakadásgátlóval szerelték fel. Láncvezető INFORMÁCIÓ Kiváló minőségű zárt golyós-csapágyak és csúszó-csapágyak biztosítják az egyenletes és könnyű működtetést. Opcióként rendelhető Állítható túlterhelésgátló Láncgyűjtő Korrózióálló verzió A Yalelift 360 modell könnyen átalakítható Yalelift IT modellé. A Yale emelőket és haladóműveket nem személyek szállítására tervezték, ezért azokat tilos ilyen célra használni 22

4 Emelőberendezések Kézi láncos emelő Yalelift t Teherbírás: A Yalelift t modell is a Yalelift sorozatban használt fékrendszert tartalmazza, mely egyet jelent az üzemeltetési biztonsággal és könnyű szervizeléssel. A fék rendkívül csöndes és kopásálló. A Yalelift t nagy teherbírása ellenére is kompakt kivitelű. Főbb jellemzők Minden alkatrész kiváló minőségű anyagokból készül, a megnövelt korrózióvédelemről a horganyzás vagy a sárga krómozás gondoskodik. Ennek köszönhetően még a nehéz terheket is stabilan tartja az emelő. A zárt robusztus préselt acél test a legnehezebb körülményeknek is ellenáll, és lehetővé teszi a kültéri üzemeltetést. Az öt megmunkált retesszel felszerelt, edzett teheremelő csiga garantálja a teherlánc pontos mozgását. Az alacsony beépítési magasság (1010 mm a két horog között) miatt a teljes emelési magasság kihasználható. A 6 láncágnak köszönhetően, a Yalelift t emelőt kisebb súly és nagyobb sebesség jellemzi. Opcióként rendelhető Állítható túlterhelésgátló. Láncgyűjtő Korrózióálló verzió A négy támcsavarral ellátott, robusztus préselt acél ház ellenáll a legkeményebb körülményeknek is. A precíziósan megmunkált teheremelő csiga a teherlánc pontos mozgatását teszi lehetővé. 23

5 Emelőberendezések Műszaki paraméterek: Yalelift modell Modell EAN-kód * Teherbírás Láncágak száma Lánc méretei d x p mm Kézilánc mozgása 1 méter emeléshez Emeléshez szüks. erő névl. teherbírásnál dan (3 m) x 15 6 x 18 8 x x x x x x YL YL YL YL YL YL YL * * * * * * *

6 Méretek: Yalelift modell Modell YL 500 YL 1000 YL 2000 YL 3000 YL 5000 YL YL A min., mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm I, mm K, mm L, mm M, mm N, mm Yalelift 360, , egy láncág Yalelift 360, 5000, két láncág Yalelift 360, 10000, három láncág Yalelift 360, 20000, hat láncág 25

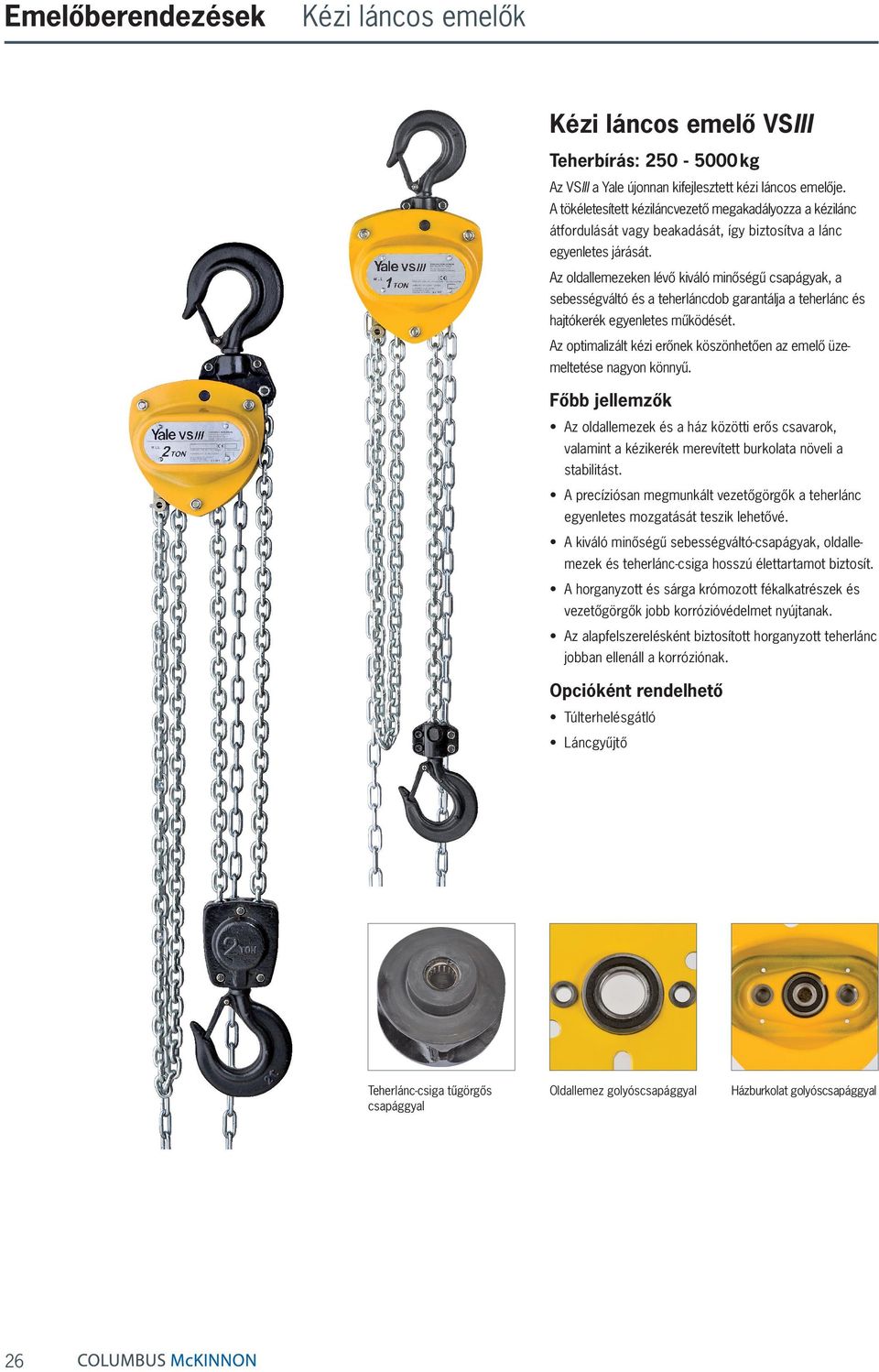

7 Emelőberendezések Kézi láncos emelő VSIII Teherbírás: Az VSIII a Yale újonnan kifejlesztett kézi láncos emelője. A tökéletesített kéziláncvezető megakadályozza a kézilánc átfordulását vagy beakadását, így biztosítva a lánc egyenletes járását. Az oldallemezeken lévő kiváló minőségű csapágyak, a sebességváltó és a teherláncdob garantálja a teherlánc és hajtókerék egyenletes működését. Az optimalizált kézi erőnek köszönhetően az emelő üzemeltetése nagyon könnyű. Főbb jellemzők Az oldallemezek és a ház közötti erős csavarok, valamint a kézikerék merevített burkolata növeli a stabilitást. A precíziósan megmunkált vezetőgörgők a teherlánc egyenletes mozgatását teszik lehetővé. A kiváló minőségű sebességváltó-csapágyak, oldallemezek és teherlánc-csiga hosszú élettartamot biztosít. A horganyzott és sárga krómozott fékalkatrészek és vezetőgörgők jobb korrózióvédelmet nyújtanak. Az alapfelszerelésként biztosított horganyzott teherlánc jobban ellenáll a korróziónak. Opcióként rendelhető Túlterhelésgátló Láncgyűjtő Teherlánc-csiga tűgörgős csapággyal 26 Oldallemez golyóscsapággyal Házburkolat golyóscsapággyal

8 Műszaki paraméterek: VSIII modell Modell EAN-kód * Teherbírás () / láncágak száma Lánc méretei d x p mm Kézilánc mozgása 1 méter emeléshez mm Emeléshez szüks. erő névl. teherbírásnál dan VSIII 0,25/1 * /1 4 x VSIII 0,5/1 * /1 5 x VSIII 1,0/1 * /1 6 x VSIII 1,5/1 * /1 8 x VSIII 2,0/1 * /1 8 x VSIII 2,0/2 * /2 6 x VSIII 3,0/1 * /1 10 x VSIII 3,0/2 * /2 8 x VSIII 5,0/2 * /2 10 x Méretek: VSIII modell Modell VSIII 0,25/1 VSIII 0,5/1 VSIII 1,0/1 VSIII 1,5/1 VSIII 2,0/1 VSIII 2,0/2 VSIII 3,0/1 VSIII 3,0/2 VSIII 5,0/2 A min., mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm K, mm VSIII, , egy láncág VSIII, , két láncág INFORMÁCIÓ A Yale emelőket és haladóműveket nem személyek szállítására tervezték, ezért azokat tilos ilyen célra használni. Opcióként rendelhető: Láncgyűjtő 27

9 Kézi láncos emelő integrált szabadonfutó vagy kézi láncos haladóművel Yalelift IT Teherbírás: A Yalelift 360 és egy alacsony beépítési magasságú kézi haladómű kombinációjával létrehozott emelő még nagyobb rugalmasságot biztosít. A képen látható gumiütközők opcióként rendelhetők Robbanásbiztos kivitelben is rendelkezésre áll (lásd a 452. oldalt). Főbb jellemzők A sorozat minden maximum 3000 teherbírású berendezése egy láncággal felszerelt és csökkentett beépítési magassággal rendelkezik, ezért ideálisak alacsony mennyezetű vagy korlátozott belmagasságú alkalmazásokhoz. Az igazoltan kiváló és majdnem fokozatmentes beállító rendszer lehetővé teszi a haladómű gyors és könnyű felszerelését. A maximum 5 t teherbírású haladóművek két gerendatartományhoz állnak rendelkezésre. Az igények kb. 80%-át lefedő alapkivitel az A tartomány, melynek peremszélessége max. 180 mm. Az egységet könnyen át lehet szerelni a max. 300 mm gerendaszélességű B tartományhoz. A haladómű kerekét max. 14%-os gerendalejtésre tervezték (DIN ). A kiváló gördülést az előkent, zárt golyós csapágyak garantálják. Alapfelszerelés a leesésgátló és a billenésgátló eszköz. Opcióként rendelhető Állítható túlterhelésgátló. Láncgyűjtő Gumiütközők Korrózióálló verzió Rögzítőeszköz a terheletlen haladóműnek a gerendán fix pozícióban rögzítéséhez (parkolási pozíció, pl. hajókon). Max teherbírásig rendelhető 28

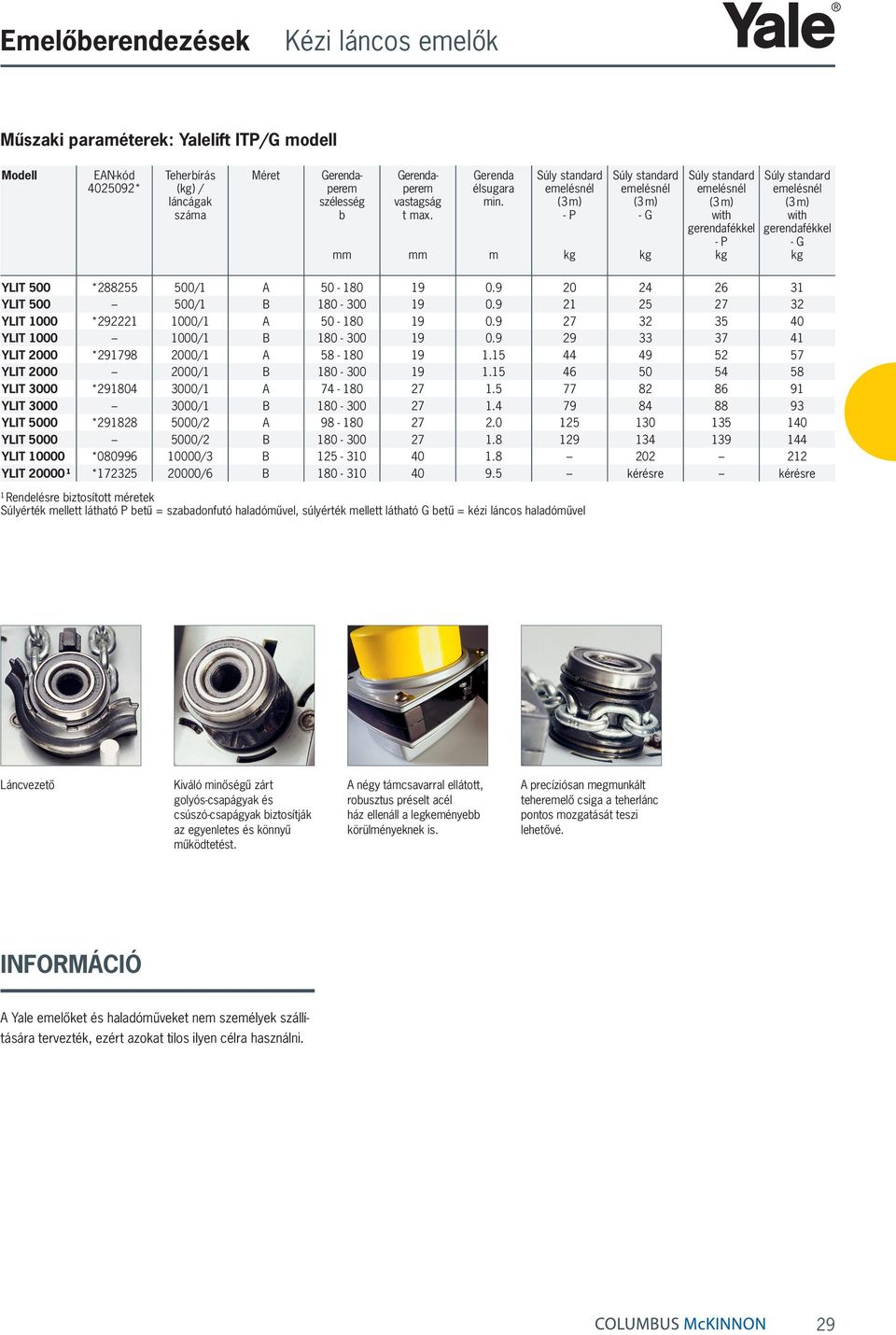

10 Műszaki paraméterek: Yalelift ITP/G modell Modell EAN-kód * Teherbírás () / láncágak száma Méret Gerendaperem szélesség b mm Gerendaperem vastagság t max. mm Gerenda élsugara min. m - P - G with gerendafékkel - P with gerendafékkel - G YLIT 500 * /1 A YLIT /1 B YLIT 1000 * /1 A YLIT /1 B YLIT 2000 * /1 A YLIT /1 B YLIT 3000 * /1 A YLIT /1 B YLIT 5000 * /2 A YLIT /2 B YLIT * /3 B YLIT ¹ * /6 B kérésre kérésre ¹ Rendelésre biztosított méretek Súlyérték mellett látható P betű = szabadonfutó haladóművel, súlyérték mellett látható G betű = kézi láncos haladóművel Láncvezető Kiváló minőségű zárt golyós-csapágyak és csúszó-csapágyak biztosítják az egyenletes és könnyű működtetést. A négy támcsavarral ellátott, robusztus préselt acél ház ellenáll a legkeményebb körülményeknek is. A precíziósan megmunkált teheremelő csiga a teherlánc pontos mozgatását teszi lehetővé. INFORMÁCIÓ A Yale emelőket és haladóműveket nem személyek szállítására tervezték, ezért azokat tilos ilyen célra használni. 29

11 Méretek: Yalelift IT modell Modell YLIT 500 YLIT 1000 YLIT 2000 YLIT 3000 YLIT 5000 YLIT A min., mm A1, mm A2, mm B, mm C, mm D, mm F (Kézi láncos futómű), mm H1, mm I (Kézi futómű), mm I (Kézi láncos futómű), mm L, mm L1, mm L2, mm L3, mm L4, mm M, mm M 18 M 22 M 27 M 30 M 42 M 48 O, mm P (Kézi láncos futómű), mm T (Area A), mm T (Area B), mm Yalelift ITP, , egy láncág Yalelift ITP/ITG, 5000, két láncág Yalelift ITG, , egy láncág Yalelift ITG, 10000, három láncág 30

12 Kézi láncos emelő integrált szabadonfutó vagy kézi láncos haladóművel (alacsony beépítési magasság) Yalelift LH Teherbírás: Az alacsony beépítési magasságot lehetővé tevő, beépített kézi haladóművel felszerelt Yalelift LH kézi láncos emelő a Yalelift IT továbbfejlesztett változata. Ha nagyon kicsi beépítési magasságra van szükség, a Yalelift LH az ideális megoldás. Főbb jellemzők A speciális láncbefűző rendszer és a láncvezető lehetővé teszi az alsó csiga még beljebb, szinte a gerendaperemig történő behúzását. Az innovatív Yalelift LH integrált kialakítása a Yalelift IT sorozatnál is alkalmazott kézi haladóművet használja. A sorozat minden maximum 3000 teherbírású berendezése egy láncággal felszerelt. Az igazoltan kiváló és majdnem fokozatmentes beállító rendszer lehetővé teszi a haladómű gyors és könnyű felszerelését. A maximum 5 t teherbírású haladóművek két gerendatartományhoz állnak rendelkezésre. Az igények kb. 80%-át lefedő alapkivitel az A tartomány, melynek peremszélessége max. 180 mm. Az egységet könnyen át lehet szerelni a max. 300 mm gerendaszélességű B tartományhoz. A haladómű kerekét max. 14%-os gerendalejtésre tervezték (DIN ). A kiváló gördülést az előkent, zárt golyós csapágyak garantálják. A Yalelift IT alacsony beépítési magasságú verziója gerendaprofilok (pl. INP, IPE, IPB) széles választékhoz beállítható. Alapfelszerelés a leesésgátló és a billenésgátló eszköz. Opcióként rendelhető Állítható túlterhelésgátló. Láncgyűjtő Korrózióálló verzió. Rögzítőeszköz a terheletlen haladóműnek a gerendán fix pozícióban rögzítéséhez (parkolási pozíció, pl. hajókon). nagyon alacsony beépítési magasság Robbanásbiztos kivitelben is rendelkezésre áll (lásd a 456. oldalt). 31

13 Műszaki paraméterek: Yalelift LH modell Modell EAN-kód * Teherbírás () / láncágak száma Méret Gerendaperem szélesség b mm Gerendaperem vastagság t max. mm Gerenda élsugara min. m - P - G with gerendafékkel - P with gerendafékkel - G YLLH 500 * /1 A YLLH /1 B YLLH 1000 * /1 A YLLH /1 B YLLH 2000 * /1 A YLLH /1 B YLLH 3000 * /1 A YLLH /1 B YLLH 5000 * /2 A YLLH /2 B YLLH /3 A YLLH /3 B Súlyérték mellett látható P betű = szabadonfutó haladóművel Súlyérték mellett látható G betű = kézi láncos haladóművel Yalelift LHP, , egy láncág INFORMÁCIÓ A Yale emelőket és haladóműveket nem személyek szállítására tervezték, ezért azokat tilos ilyen célra használni. Yalelift LHG, , egy láncág 32

14 Méretek: Yalelift LH modell Model YLLH 500 YLLH 1000 YLLH 2000 YLLH 3000 YLLH 5000 YLLH A min., mm A1, mm A2, mm B, mm C, mm D, mm F (Kézi láncos futómű), mm H1, mm I (Push trolley), mm I (Kézi láncos futómű), mm L, mm L1, mm L2, mm L3, mm L4, mm M, mm M 18 M 22 M 27 M 30 M 42 M 48 O, mm P (Kézi láncos futómű), mm T (Area A), mm T (Area B), mm Yalelift LHP/LHG, 5000, két láncág Yalelift LHG, 10000, három láncág 33

15 VLRP és VLRG kézi láncos emelő, alacsony építéssel és extrém kis fordulási sugárral Teherbírás: Az integrált kézi haladóművel felszerelt VLR kézi láncos emelő sorozat rendkívül alacsony beépítési magassággal rendelkezik, és szűk helyeken is kitűnően használható. A kézikerék és a fogaskerékház az alsó perem szélén kívül található, így az alsó csigát majdnem a gerenda külsejéig lehet emelni. A haladómű felfüggesztésének elforduló jellege lehetővé teszi az extrém kis fordulási sugárral történő haladást. Főbb jellemzők A teljes szerkezet acélból készül, horganyzott teher- és kéziláncokkal. Az integrált elforduló haladómű-felfüggesztés miatt nagyon kis sugarú pályán is használható. Minden egység előre meghatározott gerendamérethez rendelésre gyártott. Azokat nem lehet más gerendamérethez átalakítani. Alapfelszerelés a leesésgátló és a billenésgátló eszköz. A forgó kéziláncvezetőnek köszönhetően a haladómű kézilánca a haladás irányában oldalra húzható. Opcióként rendelhető Túlterhelésgátló Láncgyűjtő Ütközők INFORMÁCIÓ A Yale emelőket és haladóműveket nem személyek szállítására tervezték, ezért azokat tilos ilyen célra használni. Rendeléskor meg kell adni a gerenda profilját és méretet, valamint a fordulási sugarat. 34

16 VNRP és VNRG kézi láncos emelő, alacsony beépítéssel, integrált kézi haladóművel Teherbírás: Speciális láncbefűző rendszerének és a hozzá tartozó láncvezetőnek köszönhetően, a VNR sorozat minimális beépítési magasságot és a rendelkezésre álló belmagasság maximális kihasználását biztosítja. Ezeket az emelőberendezéseket kifejezetten nehézipari alkalmazásokhoz tervezték. Főbb jellemzők A teljes szerkezet acélból készül, horganyzott teher- és kéziláncokkal. Minden egység előre meghatározott gerendamérethez rendelésre gyártott. Azokat nem lehet más gerendamérethez átalakítani. Alapfelszerelés a leesésgátló és a billenésgátló eszköz. Opcióként rendelhető Láncgyűjtő Ütközők Kis belmagasságú terekhez Kézi haladómű extrém rövid kanyarodási sugárral VLHP és VLHG modellekhez Teherbírás: A VLH kézi haladómű sorozatot extrém alacsony beépítési magasság jellemzi. Az elforduló konstrukció nagyon rövid kanyarodási sugarat tesz lehetővé Főbb jellemzők A teljes szerkezet acélból készül, alacsony beépítési magassággal Minden egység előre meghatározott gerendamérethez rendelésre gyártott. Azokat nem lehet más gerendamérethez átalakítani. Alapfelszerelés a leesésgátló és a billenésgátló eszköz. Opcióként rendelhető Ütközők Speciális verziók széles választéka 35
