1 ENERGIA MEGTAKARÍTÁS A TEXTILIPARI KKV-KNÁL SET Rendszer Útmutató a vállalkozások számára (Átdolgozott kiadás) Vezető szerző: ENEA Dátum: szeptember Állapot: Végleges 2.0

2 Tartalomjegyzék 1. Bevezetés A SET bemutatása A SET Eszköz Szemléletmód, bevitt adatok és eredmények Start Bevezetés LÉPÉS 1 Éves alapinformációk LÉPÉS 2 Havi és technológiai információk A SET Eszköztől a SET Web-ig: adatküldés, anonimitás és teljesítmény összehasonlítás Gyors útvonal a már auditált vállalatok számára Az egynél több üzemmel rendelkező cégek adatainak feltöltése Egy gyár adatainak feltöltése különböző referencia évekre A leggyakoribb kérdések a SET Eszköz haszálatára vonatkozóan SET Eszköz használatának feltételei SET WEB Jellemzőkoldala Alkalmazás Felelősség Köszönetnyilvánítás Függelék SET szoftver speciális figyelmeztetések

3 1. Bevezetés A SET projekt fő eredménye a SET Rendszer, amelyet a textilipari vállalatok számára készítettek az energia-takarékosság és energia-hatékonyság önálló értékelésére, a gyártási folyamat energia-fogyasztásának és teljesítményének, végső soron azok energiahatékonyságának vizsgálatára. A SET 3 elemből áll: az Útmutató dokumentumból (ez a fájl); egy önálló szoftverből (SET Eszköz) az önértékelésre egy felhasználóbarát felülettel; és egy on-line részből (SET Web) a teljesítmények folyamatos, magas szintű értékelésére és összehasonlítására; a pénzügyi ösztönzőket és a jogi szabályozásokat bemutató dokumentummal. Útmutató SET WEB Pénzügyi ösztönzők SET Eszköz SET Jogi szabályozások Ez az Útmutató dokumentum áttekintést ad az adatgyűjtés folyamatáról és az eredményekről. A dokumentumot a vállalati képviselők számára készítették, hogy használják és hogy a lehető legtöbbet tudjanak meg az energia-hatékonysági eszközökből. A SET Eszköz Microsoft Excel fájl alatt fut, a vállalati energia-fogyasztási és termelési adatok összegyűjtsére használható. Ennek alapján a beviteli eszköz kiszámítja cég energia-mutatóit és széles választékát kínálja a legjobb gyakorlatokra, a beruházások megtérülésére, stb. A SET Web szigorú titoktartás mellett lehetővé teszi a vállalatok számára az értékelést, a saját energetikai-teljesítmény adatok összehasonlításával a hasonló termelési profilú vállalatok termelési folyamat értékeivel. A SET projekt időszakban a SET partnerek támogatják a SET Rendszer használatát és számos javaslatot adnak az energia-hatékonyság javítására, figyelembe vével a rendelkezésre álló pénzügyi támogatási rendszereket és a jogi kereteket is. 3

4 2. A SET bemutatása SET (Save Energy in Textile SMEs Energia megtakarítás a textilipari KKV-knál) együttműködési projektet az európai textilipar KKV-k energia-hatékonyságának javítására és kézzelfogható és számszerűsíthető gazdasági és erőforrás-hatékonysági előnyöket biztosítsára dolgozták ki. SET-ről további információk találhatók a hivatalos oldalán. A SET projekt része az Energy Made-to-Measure Méretre Szabott Energia kampánynak, amely 2016-ig tart, és több mint 300 textil és ruházati cég - különösen a KKV-k számára biztosít hatékonyabb enegia-felhasználást. Gyors frissítések az Energy Made-to-Measure csoportban is találhatók. 3. A SET Eszköz 3.1 Szemléletmód, bevitt adatok és eredmények A SET Eszköz egy többlépcsős munkamenetű szemléletmódot enged meg és összegyűjti egy gyár egy évre vonatkozó adatait. A lépések általános leírását a következőkben mutatjuk be: Start Bevezetés Hogyan használjuk? 1 SET Eszköz fájl 1 gyár 1 éves adataira vonatkoztatva 1. Mennyi adat szükséges? Az eszköz nem kellő pontosságú vagy hiányos adatokkal is működik, ha azonban Ön több és részletesebb adatokat ad meg, akkor a kimenet és a lehetéges eredmények is sokkal pontosabbak lesznek. 2. Ki használhatja? Bármely cégvezető vagy műszaki szakember ki tudja tölteni az első részt (Lépés 1.), a második rész (Lépés 2.) kitöltéséhez azonban, mely részletes belső energia-fogyasztási és termelési adatokat vár el, műszaki munkatárs közreműködése ajánlott. 4

5 3. Miért van szükség mennyiségi bemeneti adatokra? Az energia-fogyasztás megítélése gyakran félrevezető, a mennyiségi adatok biztosítják az objektív képet. Ennek megfelelően a program inkább mennyiségi, mint minőségi bemeneti adatokat kér. 4. Akkor is szükség van energia auditra, ha használom ezt az eszközt? Ez az Eszköz nem helyettesíti a minősített auditor által végzett energia auditot. Ez az eszköz segíti a céget azonban abban, hogy az energia audithoz szükséges adatok begyűjtse és felhívja a figyelemet a hatékony energia-felhasználásra LÉPÉS 1 Éves alapinformációk Ebben a lépésben az alkalmazás az egy évre vonatkozó általános információkat kéri (lehetővé teszi a havi számlák összegzését) és eredményként visszacsatol néhány jelzőszámot (energia mutatók) és (több területet érintve) utal a legjobb gyakorlatokra. LÉPÉS 1 Bementi (Input) adatok Step1 InputA 1. Vállalat helymeghatározása Gyári azonosító (ID) Ország Pénznem Átváltási tényezők Megjegyzések Előre megadott értékek: válasszon 01,02, stb.. Módosítani csak abban az esetben szabad, ha az adatbevitel ugyanazon cég egy új gyárára vonatkozik Lehetséges az előre meghatározott érték módosítása 2. Vállalat jellemzői 5

6 Step1 InputA Termelés fajtája Üzleti adatok Év 1. Alkalmazottak száma 2. Gyártott végtermék Fonal, kelme, egyéb Megjegyzések Válasszon a fonalgyártás, a kelmegyártás és a kikészítés között. Egynél több opció választása is megengedett, és jelölje, ha az alvállalkozói termelés. Abban az esetben, ha a termelés egynél több fajta, aktiválja az "Arányok megadása az árbevételre és a fogyasztás minden egyes kiválasztott termelésre" gombot. Javasoljuk, hogy töltse ki a hozzátartozó formulát "Arányok beírása", és jelezze, ha az árak nem becslésből származnak. 3. Termék piaci szegmense Alacsony, közepes, magas, luxus 4. Piaci alkalmazás szegmense Ruházat, alsónemü, lakástextil, védőruházat, műszaki textília 5. Átlagos tételnagyság Kicsi, közepes vagy nagy. A cég teljes kapacitásával összehasonlítva (használjon decimális elválasztást vesszővel). 6. Átlagos tételnagyság mennyisége Kilogrammban vagy méterben a fonal vagy a kelme mennyiségét megadni. 7. Évenként bevetett vetülékhossz méterben Csak szövés esetén 8. Az üzemben feldolgozott alapanyag A három legtöbbet használt alapanyagot kell kijelölni a rendelkezésre álló a listából (pamut, gyapjú, polieszter, stb). Árbevétel 3. Árbevétel és termelés Vizsgált év Árbevétel = Eladás + Elvégzett szolgáltatások Jelezze, ha az árbevétel ugyanazon cég egynél több gyárából származik 6

7 Step1 InputA Termék összmennyisége Évenként bevetett vetülékhossz méterben Megjegyzések Éves vagy havi értékek. A havi értékek bevitelére kattintson a Havi gombra (használjon vesszőt a tizedes érték elválasztására). Abban az esetben, ha a termelés egynél több fajta, aktiálja a "Mennyiségi értékek megadása minden egyes kiválasztott termelésre" gombot. Ajánlatos kitölteni a kapcsolódó űrlapot is. Csak szövetgyártás esetén látható 4. Munkaidő Gyári munkaidő, szünetek, műszakszám és heti, valamint évenkénti munkanapok számának megadása. 5. Felhasznált energia Év során a vizsgált időszakban vásárolt energia Üzemi energiatermelő erőmű Energia-termelés előre nem tervezhető forrásból (szél, napelem, stb.) Dolgozza fel a vásárolt energia számlákat. Éves, vagy havi érték bontásban. Havi értékek megadására kattintson "Havi" (Használjon vesszőt a tizedes érték elválasztására) Az energiafogyasztást (kwh e, kwh t, m 3 ) és az energia költség értékeket kéri. Igen, csak ha az energia-termelő erőmű jogi szempontból a gyár területén van. Energia árak Lehetséges, hogy egyes vállalatoknál a villamosenergia-árak az év során a változnak. Ebben az esetben minden hónapban csak a számlán szereplő összeget adja meg, mivel ez a kérdés jelenleg csak a minőségre irányul. Napi elektromos terhelési görbe Ha van, adja meg a tipikus óránkénti fogyasztást egy jellemző munkanapra. Step1 InputB Megjegyzések 1. Világítás Minőségi információ a világításról: világítás módja, lámpák, stb. 2. Fűtés/Légkondícionálás Minőségi információ a fűtésről/ légkondícionálásról 3. Vállalati stratégia Energia-hatékonyság használata marketing célokra. 7

8 Step1 InputC 1. Áramló közeggel kapcsolatos műveletek Sűrített levegő Gőz / Forróvíz Szellőztetés Szivattyúzás Vákuum Megjegyzések Listából válassza ki az összes használt rendszert (sűrített levegő, gőz/forró víz, stb). 2. Technológiai gépek A következő opciók közül válassza ki a vállalatnál találhatókat (több opció is választható). LÉPÉS 1 Kimenetek (Outputok) Kimenet (Output) A Nemzetközi energia mutatók Lehetővé teszi, hogy a vállalatok áttekintsék az energia költségeiket és fogyasztásukat (villamos- és hőenergia), ami az árbevétel eléréséhez szükséges, valamint azok összehasonlítását az ismert referenciákkal (jelenleg átlagértékeket az Eurostat-adatok adják). o Energia költség / Árbevétel o Elektromos fogyasztás / Árbevétel aránya o Elektromos költség / Árbevétel aránya o Hőenergia fogyasztás / Árbevétel aránya o Hőenergia költség / Árbevétel aránya Az oldal tetején kiválasztható, hogy a grafikonokon bemutatott eremények az Eurosat ágazati referenciákat tartalmazzák-e, vagy sem. Kimenet (Output) B Teljes energia felhasználás A vállalatok teljes energia-felhasználásának megoszlása energia fajta, pontosabban az energia-forrás szerint. o Energia-fogyasztás energiafajták szerinti megoszlása (villamos- és hőenergia); o Energia használata a termelési folyamatokra vonatkoztatva (kör diagram). 8

9 Kimenet (Output)C Legjobb gyakorlatok Az ajánlott, átfogó Legjobb Gyakorlatok listája, amely a vállalatnál alkalmazható és hozzájárul a rendszer energia-fogyasztásának csökkentéséhez, társulva a kiegészítő rendszerekhez - világítás, légkondícionálás, sűrített levegő, stb. Tartalmazza a legjobb gyakorlat leírását, megtakarítási lehetőségeket, hozzávetőleges költségeket, megtérülési időt és a rendelkezésre álló fontossági sorrendet. (Megjegyzés - a Legjobb Gyakorlatok ismertetése a kék aláhúzott részre kattintva lehetséges, és azok részletes leírása jelenik meg) LÉPÉS 2 Havi és technológiai információk A SET Eszköz ezen része részletesebb adatokat igényel. A Legjobb Gyakorlatok (folyamat specifikus) választási lehetőségei kerülnek kiértékelése és további diagramok, mutatók kerülnek megjelenítésre az energia felhasználás leírására. LÉPÉS 2 Bemenetek (Inputok) 9

10 Bemeneti (Input) folyamatok Fő- és részműveletek kiválasztása Bemeneti (Input) folyamatok Fonalgyártás, Kelmegyártás, Kikészítés Megjegyzések A kiválasztandó fő tevékenységekre (fonal-, kelmegyártás, kikészítés), ez a közbenső műveletek (második szint) és az alapműveletek (harmadik szint, elfogadott technológiák) listája, amelyből a vállalatoknak ki kell választaniuk a saját magukra jellemzőeket. Példák az alábbiakban: Fonalgyártás Közbenső művelet (második szint): Fonás Alapművelet (harmadik szint): Gyűrűsfonás Kelmegyártás Közbenső művelet (második szint): Szövés Alapművelet (harmadik szint): Légsugaras szövés Kikészítés Közbenső művelet (második szint): Festés Alapművelet (harmadik szint): Autokláv Megjegyzések A vállalatnak válaszolnia kell egy sor technikai kérdésre a megadott műveletekre vonakozóan a Step2_Input_Processes oldalon. A kérdések célja, hogy validálhatóak-e vagy sem a hatékonysági intézkedések az adott eljárásokra. Néhány példa bemutatása: Fonalgyártás - Van 15 évesnél öregebb kártológép? - Használ könnyű hüvelyeket? Kelmegyártás - Használ szalagfelvető gépet? - Ellenőrizték a szövödei monitorozás beruházási költségeit? Kikészítés - Van szigeteletlen autoklav? - Ellenőrzik a rámából kilépő levegő nedvesség tartalmát? Bemenet Havi Megjegyzések 10

11 Havi termelési adatok Havi energia adat Ha nem vitte be a LÉPÉS1-be, kattintson a Havi gombra (használjon vesszőt a tizedes érték elválasztására). Ha nem vitte be a LÉPÉS1-be, kattintson a Havi gombra (használjon vesszőt a tizedes érték elválasztására). Vásárolt energia Havi számlák szükségesek. Az energia fogyasztás (kwh e, kwh t, m 3 ) és az energiaköltség értékek ( ) megadását igényli. Kapcsolt energia-termelés Nem tervezhető erőforrás Csak akkor, ha az energia-termelő erőmű jogi szempontból a gyár területén belül van. 11

12 Lépés 2 Kimenetek (Outputok) Kimenet (Output) A Legjobb Gyakorlatok leírása Lista a Legjobb Gyakorlatokra vonatkozó átfogó javaslatokról, amelyeket a vállalat alkalmazhat, és amelyek hozzájárulnak az energia-fogyasztás csökkentéséhez. Információt ad a Legjobb Gyakorlatokról, a megtakarítási lehetőségekről, hozzávetőleges költségekről, a megtérülési időről és az előnyökről, amennyiben lehetséges. A specifikus energia hatékonysági intézkedések főleg kiegészítő berendezésekre/folyamat-optimalizálási intézkedésekre, továbbá olyan intézkedésekre vonatkoznak, melyeknek figyelembe vételével a jelenlegi gépek korszerű (state-of-theart) új technológiákra cserélhetők. (Megjegyzés - a Legjobb Gyakorlatok tartalma a kék aláhúzott részre kattintva jeleníthető meg). Kimenet (Output) B Havi változások lehetővé teszi a vállalatok számára az évi energia-fogyasztás (villamos- és hőenergia) termeléssel való összevetését, elemzését. A regressziós grafikonok információt nyújtanak az energia-fogyasztásról, ha a termelés értéke nulla, arányosítja a kiegészítő folyamatok energia-szükségletét, amelyek közvetlenül nem járulnak hozzá a termeléshez. o o o o o o Havi termelés és elektromos energia-fogyasztás diagramja Havi termelés és hőenergia-fogyasztás diagramja Villamosenergia-fogyasztás és a termelés viszonya - regressziós görbe Hőenergia-fogyasztás és a termelés viszonya - regressziós görbe Specifikus villamosenergia fogyasztás és a termelés viszonya - regressziós görbe Specifikus hőenergia fogyasztás és a termelés viszonya - regressziós görbe A SET Eszköztől a SET Web-ig: adatküldés, anonimitás és teljesítmény összehasonlítás A SET Eszköz ezen része lehetővé teszi a vállalat gyári adatainak feltöltését a SET Web-re (lásd 4. Fejezet), megkapja a küldött adatok további elemzéseit és feldolgozásait, a teljesítmények összevetését és részt vesz az ezúton létrehozott speciális textil ágazati benchmarkban. Adatküldés előtt lehetőség van a SET Web összes szolgáltatásának demo változatát megjeleníteni. 12

13 Az adatfeltöltés a SET Web-re teljesen anonim. Adataik elküldését követően a cégek egy egyedi azonosítót (UniqueID) és egy PIN kódot kapnak, amely lehetővé teszi számukra, hogy hozzáférjenek az adathalmazukhoz és frissítsék az adatokat a SET eszközzel, illetve közvetlenül a SET Web-ben. Ezen hitelesített adatokat a SET Eszköz tárolja, egyértelműen és anoním módon azonosítja a küldött adathalmazt, és a vállalatoknak a hozzáférést ad egy egyedi webes részhez. Részleteiben, az egyedi azonosító (Unique ID) struktúrája egyértelműen azonosítja a vállalatot, a gyárat és a referencia évet a következő példa szerint. Példa: Az egyedi azonosító (UniqueID) az ábrán három részből áll: EENFO03914HS névtelenül azonosítja a céget (azaz egyedi EUniqueId azonosító) 01, a gyár 2014, az év The PIN, pl. AMES26689IU, kapcsolódik az egyedi (EUniqueId) azonosítóhoz. 13

14 MEGJEGYZÉS Az adatok feltöltéséhez SET Web-be szükséges a kitöltést végző személy "Szerep"-ének kiválasztása. Tanuláshoz vagy a SET Eszköz kipróbálásához válassza "Én csak tesztelem az eszközt" szerepet. Ezenkívül annak érdekében, hogy a SET Eszközön keresztül elküldött adatok validálásra kerülhessenek és, hogy a projektben résztvevő szakértőktől támogatást kaphasson, javasoljukk, hogy adjon meg egy érvényes -t a kapcsolódó szövegdobozba (vagy írja be az t és a jelszót, ha már regisztrált). További részletekért kérjük, ellenőrizze a 4.2 "Alkalmazás" fejezetet. A feltöltött adatokon próba ellenőrzéseket végeznek és ha az adatok nem helytállóak, a hozzáférési jogokat biztosító egyedi azonosító (UID) és a PIN visszavonható. Ezen az oldalon az adatok feltöltése előtt a szolgáltatások DEMO változata is elérhető. 3.2 Gyors útvonal a már auditált vállalatok számára Ez a lehetőség főleg azoknak a már auditált cégeknek hasznos, amelyek már rendelkeznek energetikai szakértők által készített jelentésekkel, ha az auditjaik részletessége miatt ugyan sem a Lépés 1 és a Lépés 2 által nyújtott energia mutatók, sem pedig a Legjobb gyakorlatok javaslatai nem érdekesek, de a Teljesítmény összehasonlításokban és a SET Web más rendelkezésre álló szolgáltatásai izgalmasak számukra. A Gyors útvonal -at könnyű megtalálni: a Step1_Input_A oldal alján lévő piros gomb A cégeknek csak a Start -ot, a Step1_InputA-t (az általános éves adatok, amelyek kötelezőek a SET Eszközhöz), a Step2_Input_Process-t és a Teljesítmény Összehasonlítást (Performance Comparison), majd az adatok feltöltése után, egyenesen mehet a webes alkalmazásra. 14

15 3.3 Az egynél több üzemmel rendelkező cégek adatainak feltöltése SET Eszközzel a felhasználó egynél több üzemmel rendelkező gyár adatait az alábbi instrukciók alapján töltheti fel: Töltse ki a SET Eszközt az első üzem adataival és küldje el az adatokat a SET Webre Az adatok elküldése után, az Ön hitelesítő adatai részben a Teljesítmény Összehasonlítása oldal alján megkapja automatikusan a SET Web által létrehozott és az adathalmazhoz társított egyedi azonosítót (Unique ID) és a PIN kódot, az Utolsó Feltöltés dátumával együtt. Ezen a módon ez a SET Eszköz példány használható a 01-es üzem hivatkozott 20XX évre vonatkozó adatainak kiegészítésére vagy frissítésére. Ezen a ponton két út áll rendelkezésre ugyanazon cég második üzemének adatbevitelére és elküldésére: A. Az első üzem adatainak feltöltésére igénybe vett SET Eszköz egy másolati példányának használata Készítsen egy másolatot a már kiltöltött és adatfeltöltésre használt SET Eszközről; nyissa meg Menjen a Lépes1_BemenetA oldalra és módosítsa az üzem azonosítóját (például 01-ről 02-re) Erősítse meg a figyelmeztető üzenetet: minden az első üzemhez tartozó adat visszaállításra kerül, kivéve az egyedi azonosító UID első részét és a PIN kódot, amely a céget azonosítja be. Töltse ki az eszközt a második üzem adataival Adatok feltöltése: ha a feltöltés hibátlan, az Ön hitelesítő adatai részben a Teljesítmény Összehasonlítása oldal alján egy új egyedi azonosítót (Unique ID) kap automatikusan (amelynek a cégre vonatkozó első része ugyanaz marad, de egy másik szám azonosítja az üzemet) és megtartja ugyanazt a PIN kódot is. Most ez a SET Eszköz példány használható módosításra vagy a második üzemhez kapcsolódó adatok frissítésére. B. A SET Eszköz új, üres példányának alkalmazása Nyissa meg a SET Eszköz új példányát 15

16 A Step1_InputA oldalon válasszon egy üzemi ID azonosítót, mely különbözik a már feltöltött üzemétől (például válassza a 02-t, ha az előző gyár azonosítója 01 volt). Fejezze be az adatok betöltését A Teljesítmény összehasonlítása utolsó oldalán, az Ön hitelesítő adatai részt egészítse ki, úgy hogy a az első üzem adatainak feltöltése után kapott egyedi azonosító UID első részét gépelje be (például, ha az egyedi azonosító UID EENFO03914HS_01_2014, akkor csak az EENFO03914HS-t tűntesse fel). Ezen a módon a SET Web-en a két üzem össze lesz kapcsolva ugyanavval a névtelen céggel. Az adatok feltöltése a SET Webre: ha a feltöltés hibátlan, az Ön hitelesítő adatai rész a Teljesítmény Összehasonlítása (Performance Comparison) oldal alján egy új egyedi azonosítót (Unique ID) kap automatikusan (amelynek a cégre vonatkozó első része ugyanaz marad, de egy másik szám azonosítja az üzemet és a hivatkozott évet) és megtartja ugyanazt a PIN kódot is. Most már ez a SET Eszköz példány használható módosításra vagy a második üzemhez kapcsolódó adatok frissítésére. 3.4 Egy gyár adatainak feltöltése különböző referencia évekre SET Eszközzel a felhasználók két különböző referencia év adatait tölthetik fel ugyanarra a gyárra a fentiek szerint: Töltse ki a SET Eszközt gyár első referencia évére (például 2013) vonatkozó adataival és küldje el az adatokat a SET Webre. Az adatok elküldése után, az Ön hitelesítő adatai részben a Teljesítmény Összehasonlítása (Performance Comparison) oldal alján megkapja automatikusan a SET Web által létrehozott és az adathalmazhoz társított egyedi azonosítót (Unique ID) és a PIN kódot, az Utolsó Feltöltés dátumával együtt. Ezen a módon ez a SET Eszköz példány használható a 01-es üzem hivatkozott 2013-as évre vonatkozó adatainak kiegészítésére vagy frissítésére. Ezen a ponton két út áll rendelkezésre ugyanazon cég egy második évének adatbevitelére: A. Az első üzem adatainak feltöltésére igénybe vett SET Eszköz egy másolati példányának használata Készítsen egy másolatot a már kiltöltött és adatfeltöltésre használt SET Eszközről; nyissa meg 16

17 Menjen a Step1_InputA oldalra és módosítsa az évet (például 2013-ról 2014 évre) Erősítse meg a figyelmeztető üzenetet: minden az előző évhez tartozó adat visszaállításra kerül, kivéve néhány, a cégre vonatkozó általános adatot (ország, valuta, stb.) és az egyedi azonosító UID első része és a PIN kód, amely a céget azonosítja be. Töltse ki az eszközt ugyanannak a gyárnak a második éves adataival. Az adatok feltöltése a SET Webre: ha a feltöltés hibátlan, az Ön hitelesítő adatai részben a Teljesítmény Összehasonlítása (Performance Comparison) oldal alján egy új egyedi azonosítót (Unique ID) kap automatikusan (amelynek a cégre vonatkozó első része ugyanaz marad, változatlan lesz az üzemet azonostó szám, de új lesz az évszám) és megtartja ugyanazt a PIN kódot is. Most már ez a SET Eszköz példány használható a második évre vonatkozó üzemi adatok módosítására vagy frissítésére. B. A SET Eszköz új, üres példányának alkalmazása Nyissa meg a SET Eszköz új példányát A Step1_InputA oldalon válasszon egy üzemi ID azonosító számot, amely már egyszer feltöltésre került (például válassza a 02-t, ha a gyár azonosítója korábban is 02 volt) és válasszon egy új évet. Fejezze be az adatok betöltését Ha elérte a Teljesítmény összehasonlítása (Performance Comparison) utolsó oldalát, az Ön hitelesítő adatai részt egészítse ki, úgy hogy az első üzem adatainak feltöltése után kapott egyedi azonosító UID első részét gépelje be (például, ha az egyedi azonosító UID EENFO03914HS_01_2013, akkor csak az EENFO03914HS-t tűntesse fel). Ezen a módon a SET Web-en a két adathalmaz össze lesz kapcsolva ugyanavval a gyárral. Az adatok feltöltése a SET Webre: ha a feltöltés hibátlan, az Ön hitelesítő adatai rész a Teljesítmény Összehasonlítása (Performance Comparison) oldal alján egy új egyedi azonosítót (Unique ID) kap automatikusan (amelynek a cégre vonatkozó első része ugyanaz marad, változatlan lesz az üzemet azonostó szám, de új lesz az évszám) és megtartja ugyanazt a PIN kódot is. Most már ez a SET Eszköz példány használható a második évre vonatkozó üzemi adatok módosítására vagy frissítésére. 17

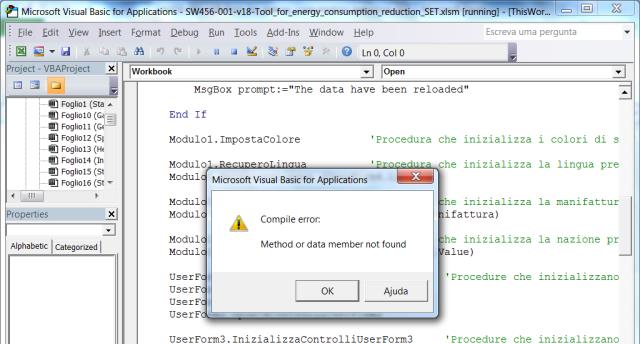

18 3.5 A leggyakoribb kérdések a SET Eszköz haszálatára vonatkozóan 1) Ha a SET Eszközt használja, akkor a makrók az alábbiak szerint aktiválódnak: Makrók aktiválása Ha az alábbi hibaüzenet jelenik meg: a probléma megoldása a Microsoft Update decemberi verzió feltöltése az alábbi linkről: A probléma elhárítására a számítógépre letölthető és futtatható az Excel programot támogató Fix it-program. (innen letölthető: - ez egyszerűen törli az összes.exd fájlt a gépén levő Excel temp mappából) 2) Minden alkalommal, amikor a párbeszéd ablak megnyílik, azt az OK gombra kattintva kell bezárni és nem az gombbal. Ha a változtatások nem kívánatosak, egyszerűen az anyway Zárja be mindenképpen -re kattintani. gombra és a Close 18

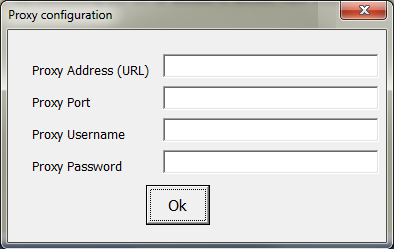

19 3) Ha az ablakban Step1_OutputC (legjobb gyakorlatok árfogó listája) jelenik meg, Meg kell várni a (Kérem várjon ) doboz eltűnését. Ellenkező esetben hiba léphet fel. 4) Proxy blokkolja az adatátvitelt. Ha az Ön PC-je egy PROXY-val védett vállalati hálózat része, akkor az eszköz helyes konfigurálásához kérje el a szükséges adatokat a vállalati hálózat rendszermenedzserétől. 3.6 SET Eszköz használatának feltételei A SET Eszköz az alábbi operációs rendszereken és Microsoft Office verziókon működik: Microsoft Windows XP (3-as vagy későbbi szervíz csomag) Microsoft Windows 7 Microsoft Windows 8.0/8.1 Microsoft Office 2007 (teljesen frisstett) Microsoft Office

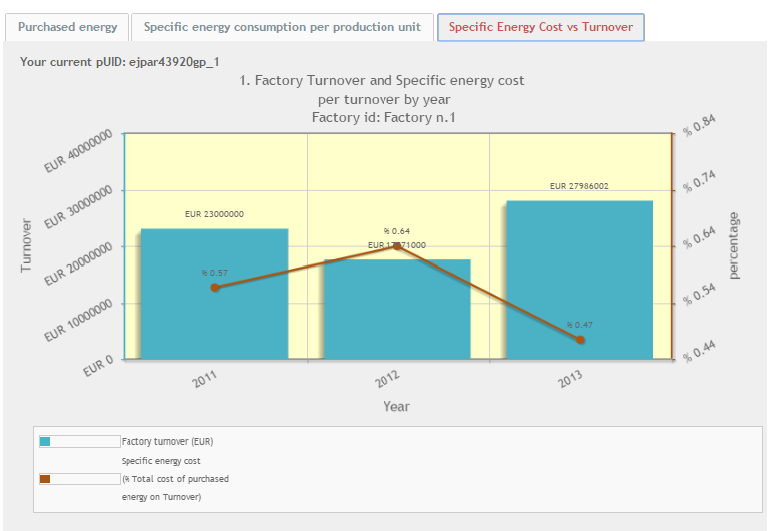

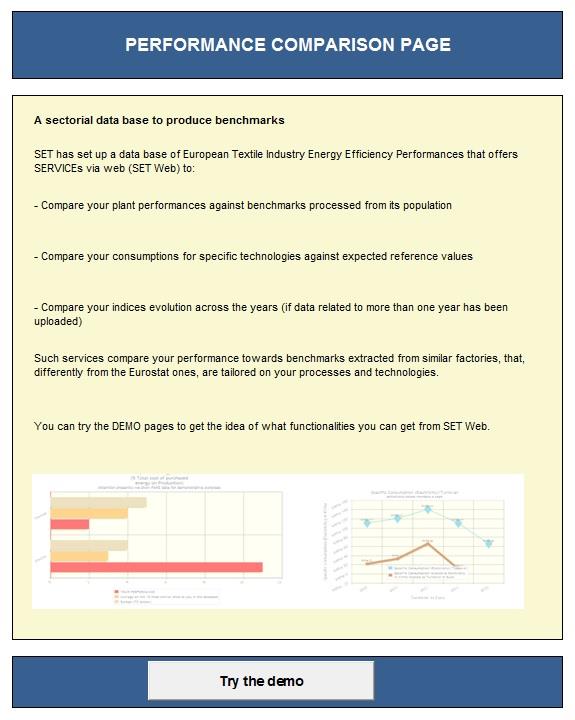

20 4. SET WEB Ahogy már az előzőekben említettük a Set Web és a szolgáltatásai a SET Eszköz Lépés3 oldala közös a SET Web-bel. Azok cégek, amelyek anoním módon feltöltik az adataikat a következő szolgáltatásokat érik el: Teljesítmény összehasonlítás innovatív ágazati referenciákkal Az energia indexek összehasonlítása és a kapcsolódó előrehaladás évről évre Saját technológiai teljesítmények összehasonlítása két energia referencia modellel, amelyek lehetővé teszik a gép/technológia alapú megközelítésű fogyasztás értékelését. Egy üzenetküldő rendszer a vállalatok támogatására a SET Eszköz és a SET Web elemzéseinek és eredményeinek kiértékelésében. 4.1 Jellemzőkoldala A web modul lehetővé teszi a vállalatnak: Ugyanazon üzem saját adatainak összehasonlítását különböző évekre (ha az adatok feltöltése megtörtént) 20

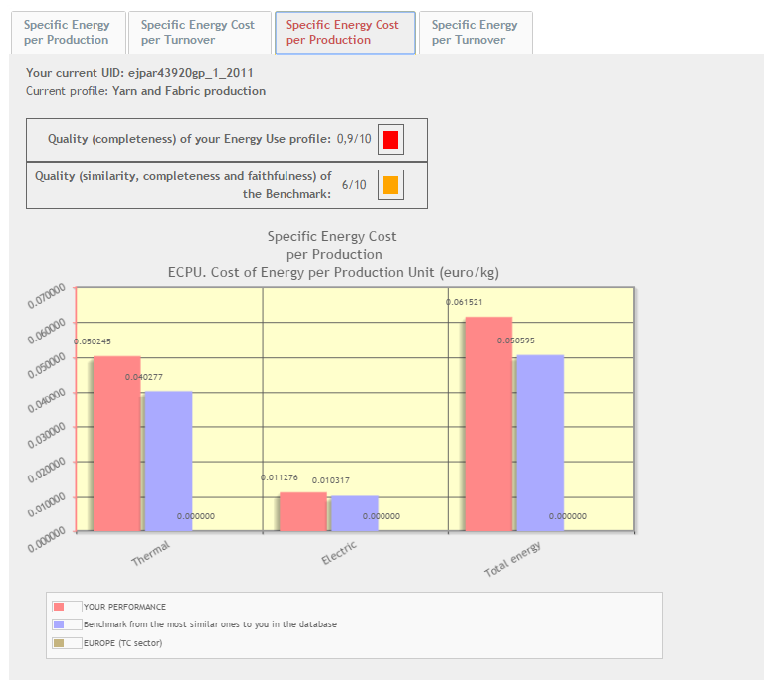

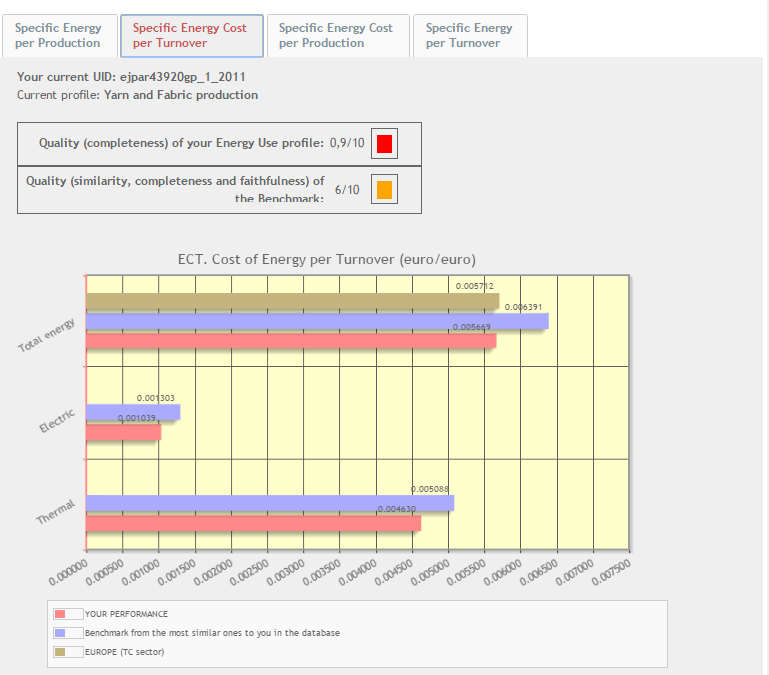

21 Saját mutatóinak összehasonlítása az adatbankban levő 5 legközelebb álló gyártási profilú üzem adataival (névtelen marad és egyedi üzemként nem azonosítható) 21

22 22

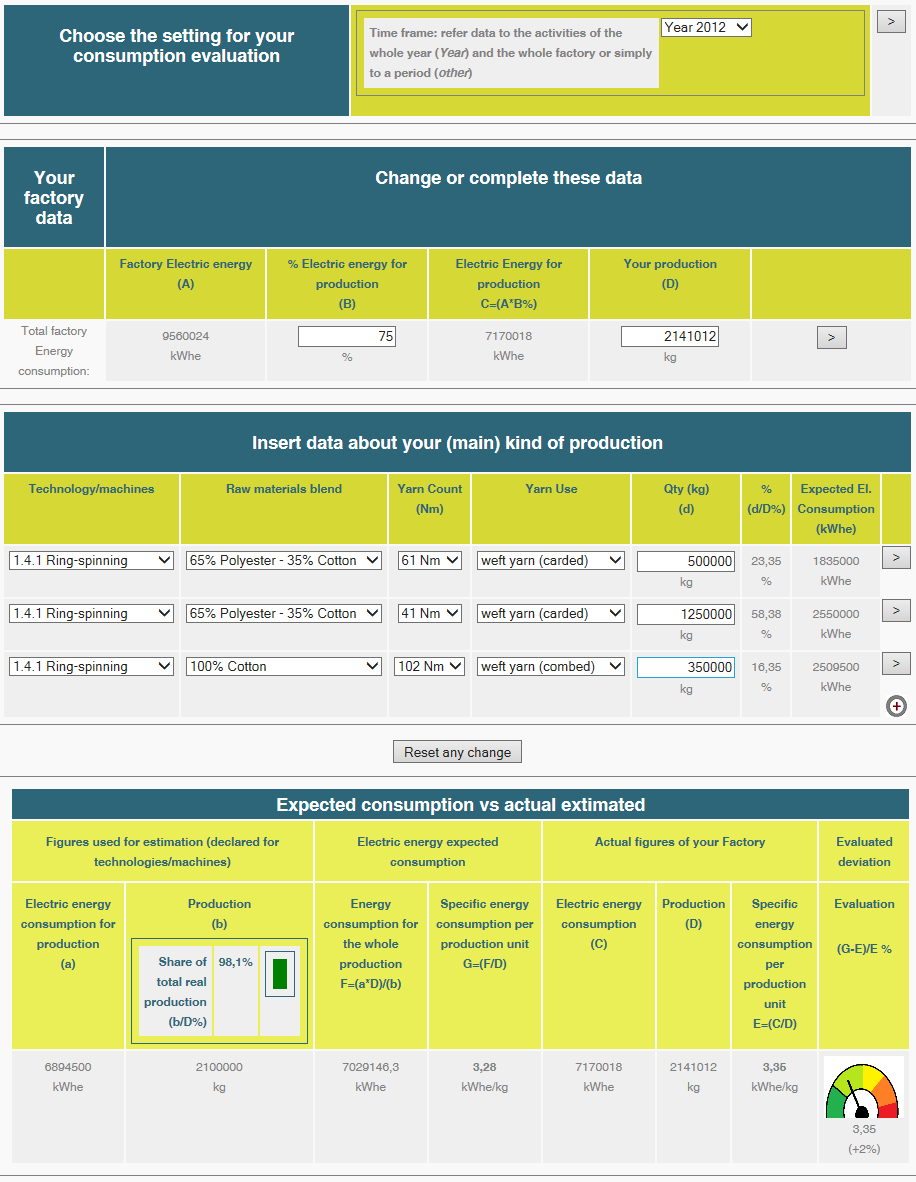

23 Teljesítmények összehasonlítása az adatbankban a legjobbnak ítélt gyártósorok energia-fogyasztásával Fonalgyártási technológián alalapuló modell 1- Írja be a termeléshez felhasznált energiákat százalékosan (hagyja figyelmen kívűl a segédrendszere k energiáját) és a termelést; 2 Adatok az Önök fő termelésére és a folyamatokra; 3- Az eszköz a 2 pontban levő információk alapján megbecsüli az Ön fajlagos energiafelhasználását (piros kör) és összehasolítja a valós értékkel (zöld kör). 23

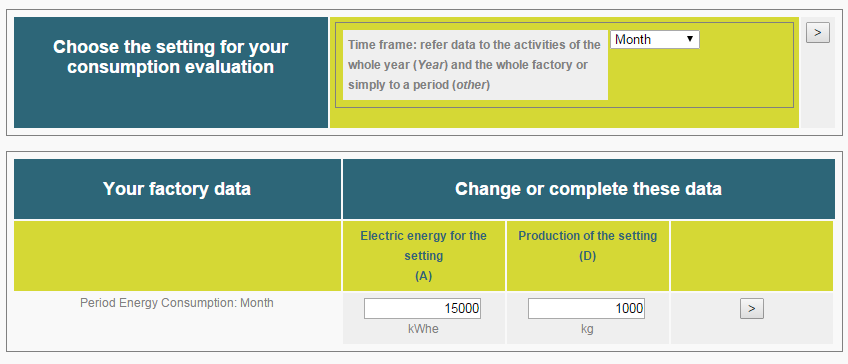

24 Lehetőség van választani több időkeret közül a gyár fogyasztás-értékelésére (hónap, hét, nap,..). Ebben az esetben az alkalmazás a beállításra vonatkozóan kérhet más adatokat is, ahogy az az ábrán látható: 24

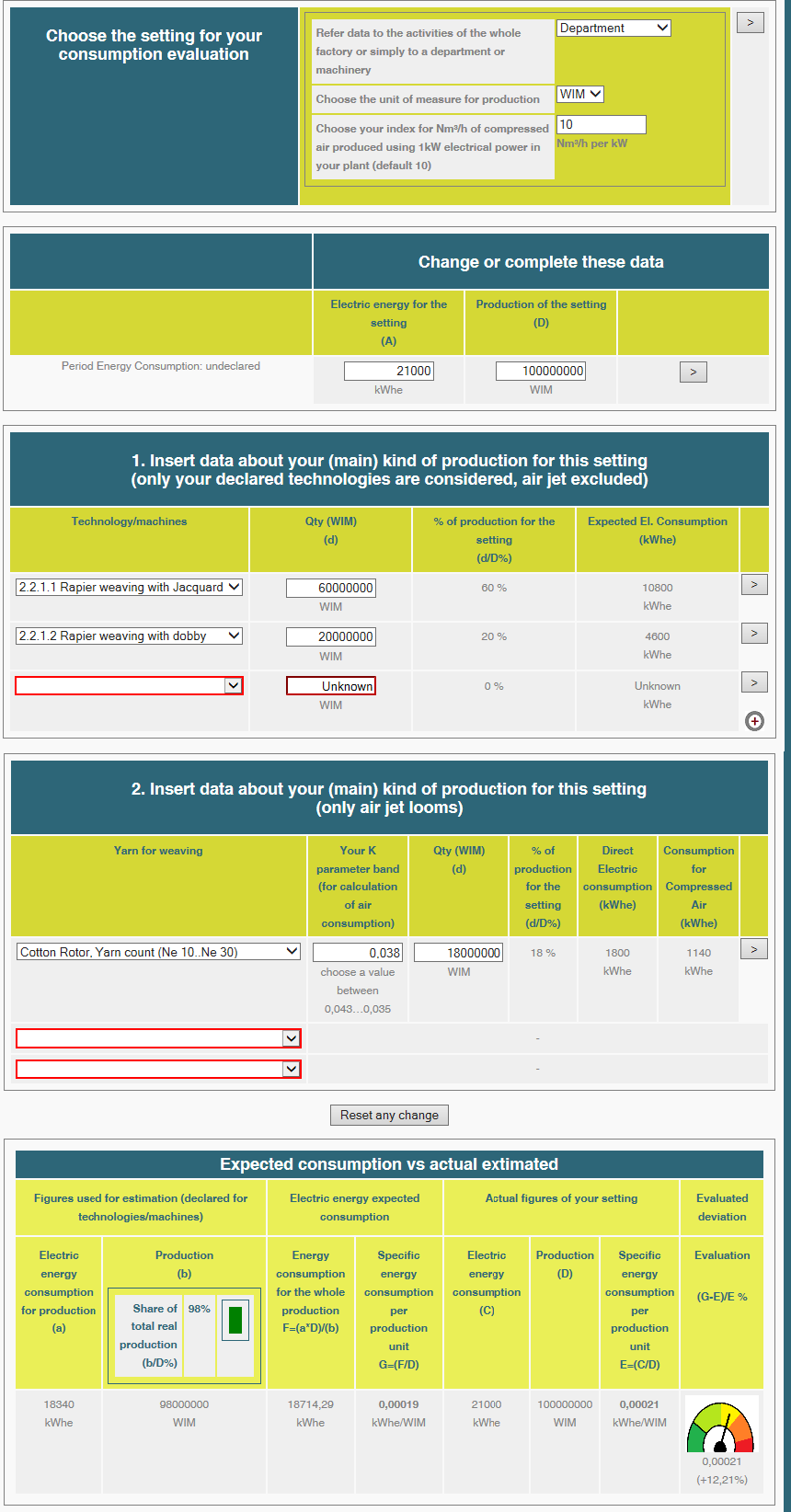

25 A kelmegyártási technológián alapuló modell 1 Válassza ki, hogy a gyára melyik részlegét kívánja figyelembe venni, adja meg az energia felhasználási értékeket és a termelést; 2 - Adatok a fő termelési folyamatokra (légsugaras szövőgépek a 2. pont, további szövőgépek az 1. pont); 3 - Az eszköz a 2. pontban levő információk alapján megbecsüli az Ön fajlagos energiafelhasználását (piros kör) és összehasolítja a valós értékkel (zöld kör). 25

26 Az Ön feltöltött adatainak gyors és biztonságos megtekintésének útja 26

27 27

28 Támogatás a SET projekt nemzeti energia szakértőjétől: az üzenetközlő rendszer Amikor a SEST Eszközről az adatok feltöltésre kerülnek a SET Web-re, a rendszer autómatikusan ellenőrzi azokat és megvizsgálja a megbízhatóságukat. Ha az elküldött adatok nem felelnek meg az elvárásoknak, a SET Eszközben egy figyelmeztetés jelenik meg: 28

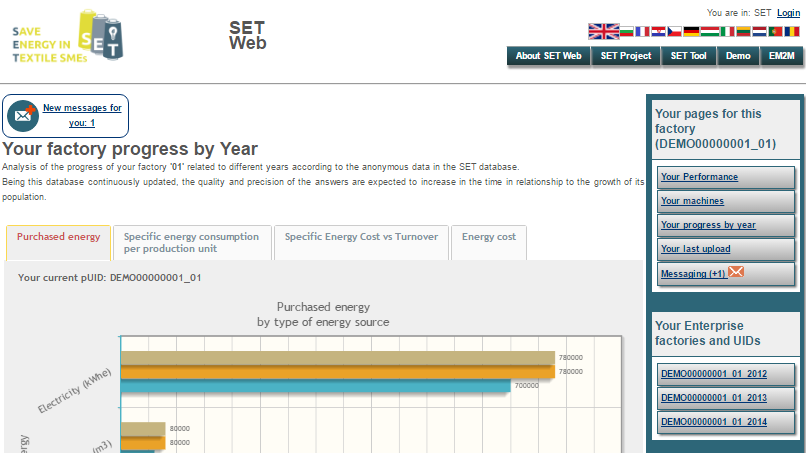

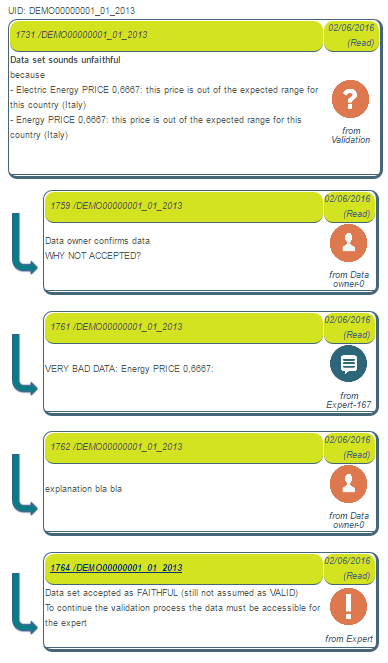

29 Az adatok ugyan valamilyen módon feltöltésre kerülnek, de nem megbízhatóként lesznek nyilvántartva. Emiatt, amikor belépnek a SET Webre, a használók egy ikont láthatnak, amely jelzi, hogy új üzenet érkezett, ahogy az a lenti ábrán látható. Ezen a ponton a vállalatnak lehetősége van a SET projekt egy nemzeti energia szakértőjétől közvetlen támogatást kapni, tájékoztatást és felvilágosítást kérhet az adatok megbízhatósági kritériumairól, az eredményeikről, illetve grafikonokról az üzenetküldő rendszeren keresztül közvetlenül, úgy, hogy közben mindvégig anoním marad. 29

30 30

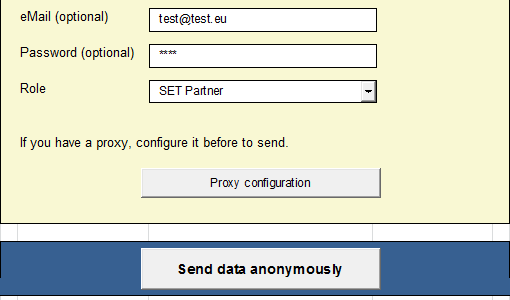

31 4.2 Alkalmazás 1. Az eszköz kipróbálása (vagy egyszerűen csak játszik vele) Teljesítmény összehasonlítás oldal. Amikor teszteljük az eszközt, célszerű nyilatkozni erről: ebben az esetben, azért, hogy az adatküldésnek a SET adatbázisra gyakorolt hatását csökkentsük, választható Szerep Just plying with the tool Csak játszom az eszközzel. Ezt a Szerep funkciót megadva az Ön által elküldött adatok a feltöltés előtt törlésre kerülnek. Az elfogadott partnerek megadhatják az jüket és a jelszavukat, hogy hozzájussanak a tesztelési céllal feltöltött adatokhoz. 2. Csak névtelen adatküldés Adatküldés további információ (nincs ) megadása nélkül, ezek alap statisztikai célokhoz szolgáló feltöltések. 3. Érvényes adatok küldése, alacsony szint Azokat az érvényesnek tekintendő adatokat, amelyek a referencia értékek adatbázisát alkotják bizonyos fokon validáltatni kell: az alap szint a cégen belül, egy jogosult Szerep - ű, regisztrált személy je. 4. Érvényes adatok küldése, nagy megbízhatósággal A referencia értékek bázisának felépítéséhez szükséges érvényes, elfogadott adatot egy szakértő és elismert személy: lehetséges egy, a web oldal által elismert partner vagy energia hatékonysági (EE) szakértő felügyeletével kell szolgáltatni. Ez esetben a témavezető és jelszó adatai azok, amelyek garantálják az előírt minőséget. Megjegyzés a névtelen küldésre: a cég anonim marad, mert csak az energia hatékonyságban illetékes szakértő küldi az t a webes alkalmazásba, (ő az egyetlen, aki tudja, melyik vállalatokról küldött adatot). 31

32 5. Új felhasználó adatküldése (ismeretlen lel) regisztrálási kéréssel Első alkalommal egy adatbázis feltöltéséhez a SET WEB-re a felhasználónak az adatokat egyszerűen csak az jének megadásával (és jelszó nélkül) el lehet küldeni: ebben az esetben a rendszer Önt egy alacsony szintű felhasználóként rendeli hozzá a felhasználói adatbázishoz és visszaigazolást kér ben: amikor a felhasználó elküldi ezt a visszaigazolást, egy jelszót küldenek részére. Azok a felhasználók, akik energia hatékonysági (EE) szakértőként kívánják magukat hitelesíttetni, kapcsolatba kell lépniük a nemzeti SET kapcsolati ponttal, hogy egy magasabb szintű profilt szerezzenek. Megjegyzés: Miután már egyszer az regisztrálásra került a továbbiakban nincs lehetőség a SET Eszköz egy olyan példányán keresztüli küldésre, amelyet már egy jelszó nélküli feltöltésre használtak. (részletesen, feltöltés megadással és jelszó nélkül nem engedélyezett; de van lehetőség még hitelesítés nélküli adatok újra küldésére. 32

33 Felelősség Kiadvány tartalmáért a kizárólagos felelősség a szerzőket terheli. Ez nem tükrözi feltétlenül az Európai Unió, illetve bármely említett szervezet kimondott véleményét. Sem az EASME, sem az Európai Bizottság, sem a SET projekt konzorcium közösen, vagy annak egyes partnerei nem tehetők felelőssé a tartalmak felhasználásért és a bennük foglalt információkért. Az eszköz használatával a felhasználók tudomásul veszik és elfogadják a következőket: A tartalom a továbbiakbans ingyenesen biztosított, célja az európai a textil/ruházati vállalatok, különösen a kis- és közép vállalkozások támogatása, energiatudatos gondolkozás, az energia-fogyasztás és a potenciális energiamegtakarítás területén. Az Eszköz és annak tartalmai vélhetőleg pontosak, de nincs garancia a hibátlanságra, valamint nem pótolja az energetikai felülvizsgálatokat sem. Az Eszköz használatából és az információkból adódó egyedüli felelősség kizárólag a felhasználókat terheli. Köszönetnyilvánítás A SET projekt (szerződés száma IEE / 13/557 / SI ) az IEE Intelligens Energia Európa program, az Európai Unió által irányított EASME, az Európai Bizottság végrehajtó hivatalának társfinanszírozásával valósult meg a KKV-k számára. 33

34 Függelék SET szoftver speciális figyelmeztetések A SET szoftverek (SET Eszköz és SET Web) felhasználóinak ismerniük kell a következőket: 1 Töltse ki az összes mezőt a Step1_Input_A oldalon (a hiányzó adatokat nem jelöli, de de a Teljesítmény_Összehasonlítás Performance Comparison - oldalon a sikeres adatfeltöltéshez számos adatot kötelező megadni) 2 A Teljesítmény_Összehasonlítás (Performance Comparison) oldalon a Szerep meghatározására szolgáló lista, csak egy lehetőséget mutat ( Csak az eszközt tesztelem ): ebben az esetben még egyszer válassza ki az Ön nyelvét a Start oldalon, hogy megkapja a Szerep teljes érték listáját (az adatfeltöltéshez szükséges) 3 Az eszköz file nem támogatja az adatok újabb eszköz verziókban történő jövőbeni újbóli letöltését 4 A beviteli mezők a legördülő menüvel (megadott értékek listája) nem jelez hibát, ha valami más értéket ír be; akárhogy is van, kérjük csak a listában szereplő értékekből válasszon, hogy elkerüljük a hibákat az adatok feldolgozásánál 5 Ha megnyit egy már kitöltött SET file-t, újra ki kell nyitnia az ÖSSZES bemeneti energia-fogyasztási és havi adatot, így az eszköz lehetővé teszi az összes teljesítmény grafikon és érték frissítését 6 Kerülje a tizedesek használatát, csak egész számokat vigyen fel a rendszerbe, a tizedesek kerekítésével (például 101,2 megfelel 102 -nek) 7 A Step2_Input_Processes oldal kitöltése után, ha visszalép a Step1_Input_A oldalra és módosítja a gyármányprofilt, akkor újra meg Kijelzés alkalmazása V1.0 V1.1 V1.2 V1.3 V1.4 V2.0 V2.1 V2.2 V2.3 V2.4 X X X X X X X X X X X X X X 34

35 nyitnia a Step2_Input_Processes oldalt, hogy azt frissítse. 8 A havi adatok feltöltése után az éves adatok felülíródnak a havi adatok összességével, még akkor is, ha a havi adatlista üres. Tehát újra be kell tölteni az éves adatokat akkor is, ha a felülírás nullá -val történt 9 Egy file-t nem lehet ugyanazon cég több üzemére és/vagy több évére vonatkozóan újra felhasználni (az év vagy az üzem ID azonosítójának megváltoztatása nem elegendő) 10 Az adat újratöltési funkció (feltöltés exportált adatfájlokból) lehetséges, de nem stabil (az adat újratöltési funkció csak a 2.1 verziótól működik teljes mértékben) 11 Az adatok újbóli betöltése után (feltöltés exportált adatfájlokból), ha egy nyelvválasztásra is szükség van, akkor azt az eszköz összes oldalának a feltöltött értékek újraszámolásához történő megnyitása UTÁN tudja csak végrehajtani 12 Ha az adatokat újra tölti (exportált adat fájl-ok újra töltve), a gyár egyedi azonosítója (ID) 01 marad, még akkor is, ha a kezdeti adat más volt (azaz 02 ); mindig ellenőrizze betöltés után, és, ha ezt tapasztalja, akkor a Step1_InputA oldalon módosítsa a gyárat. 13 Az átlagos napi terhelési görbe a Step1_Input_A oldalon nincs helyesen elmentve Kijelzés alkalmazása V1.0 V1.1 V1.2 V1.3 V1.4 V2.0 V2.1 V2.2 V2.3 V2.4 X X X X X X X X X X X X X Az előző táblázat a következő linken érhető el: és rendszeresen frissítésre kerül. 35
