1 Energia-megtakarítás a textilipari KKV-knál (SET) ESET Útmutató a Vállalkozások számára Készítő: CITEVE Date: July 2015 Állapot: Végleges 1.0

2 Tartalomjegyzék 1. Bevezetés SET bemutatása ESET tool Megközelítés, bemenetek és kimenetek Gyors elérési út a már auditált vállalatokhoz Leggyakoribb kérdések az ESET eszköz használatával kapcsolatban ESET Tool futtatásának feltételei ESET WEB Jellemzők Használat Törvényi kötelezettségek Köszönetnyilvánítás

3 1. Bevezetés A SET projekt fő eredménye az ESET, amelyet a textilipari vállalatok számára készítettek az energia-takarékosság és energia-hatékonyság önálló értékelésére, a gyártási folyamat energia-fogyasztásának és teljesítményének, végső soron azok energia-hatékonyságának vizsgálatára. Az ESET három elemből áll, ezen Útmutató dokumentumból; Önálló szoftverből (ESET eszköz) a vállalat Önértékelésére, amely egy felhasználóbarát felület; és egy on-line részből (ESET WEB), ami a teljesítményeket egész évre magas szinten értékeli és összehasonlítja. Útmutató dokumentáció ESET WEB Pénzügyi ösztönzők ESET Tool ESET Törvényi kötelezettségek Ez az Útmutató dokumentum áttekintést ad az adatgyűjtés folyamatáról és az eredményekről. A dokumentumot a vállati közreműködők számára az energiahatékonysági eszközök leghatékonyabb használhatóságának megfelelően készítették. Az ESET Tool Microsoft Excel fájl alatt fut, a vállalati energia-fogyasztási és termelési adatok összegyűjtsére használható. Ennek alapján a beviteli eszköz kiszámítja cég energia-indexét és ajánlásokat ad a legjobb gyakorlatok, a beruházások, stb. megtérülésére. Az ESET WEB szigorú titoktartással lehetővé teszi a vállalatok számára a saját energetikai-teljesítmény adatok továbbítását és az értékeket hasonló termelési profilú vállalatok termelési folyamat értékeivel hasonlítja össze. 3

4 A SET projekt időszakban az ESET alkalmazása támogatja a SET partnereket, ezáltal számos javaslatot ad az energia-hatékonyság javítására, figyelembe véve a rendelkezésre álló pénzügyi támogatási rendszereket és a jogi lehetőségeket. 2. SET bemutatása SET ( Save Energy in Textile SMEs Energia megtakarítás a textilipari KKV-knál (SET)) együttműködési projekt annak érdekében valósult meg, hogy az európai textilipari kkv-k javítsák az energia-hatékonyságot és kézzelfogható és számszerűsíthető gazdasági és erőforrás-hatékonysági előnyöket biztosítson. SET-ről további információk a hivatalos oldalon találhatók: A SET projekt része az Energy Made-to-Measure Méretre Szabott Energia kampánynak, amely 2016-ig tart, és több mint 300 textil és ruházati cég különösen a kkv-k számára hatékonyabb enegia-felhasználást biztosít. Aktuális információk megtalálhatók az Energy Made-to-Measure Linkedin csoportnál is. 4

5 3. ESET tool 3.1. Megközelítés, bemenetek és kimenetek ESET tool többlépcsős munkamenetben közelítéssel egy gyárra egy évre vonatkozó adatokat gyűjti össze. A lépések általános leírását a következőkben mutatjuk be: Kezdés Bemutatás Hogyan használjuk? 1 ESET Tool fájl 1 gyár 1 éves adatai. 1. Mennyi adat? Az eszköz nem kellő pontosságú vagy hiányos adatokkal is működik, azonban több és részletes adatbevitel esetén pontosabb lesz a kimenetel és a lehetséges előnyök. 2. Ki használhatja? A cég bármely vezetője vagy technikusa kitöltheti az első részt (1. lépés), technikai személyzet ajánlott a második rész (Step 2) kitöltéséhez, amely előírja a részletes belső energia-fogyasztási és termelési adatokat. 3. Miért szükségesek a bemeneti mennyiségek? Az energia-fogyasztás megítélése gyakran félrevezető, a mennyiségi adatok biztosítják az objektív képet. Ennek megfelelően a program inkább mennyiségi, mint minőségi input adatokat kér. 4. Az eszköz használata esetén továbbra is szükség van az energia auditra? Ez az eszköz nem helyettesíti a képesítéssel rendelkező szakértő által végzett energia auditot. Azonban segíti a céget az energia audithoz szükséges adatok begyűjtésében, és felhívja a figyelemet az energia hatékony felhasználására LÉPÉS 1 Éves és alapinformációk Első lépésben az alkalmazás a vállalat éves általános információit kérdezi (lehetővé teszi a havi számlák összegzését), eredményként visszacsatol néhány jelzőszámot (energiaindex) és több területre a legjobb gyakorlatokra ad ajánlásokat. 5

6 Ország Pénznem Lépés 1 BemenetA 1. Vállalkozás helyszíne 2. Vállalat jellemzői LÉPÉS 1 Bemenetek Megjegyzések Termelés fajtája Választás Fonalgyártás, Kelmegyártás, Kikészítés közül. Több tevékenység megjelölése is lehetséges. Üzleti adatok Év Alkalmazottak száma Gyári azonosító Factory ID Előre definiált értékek: válasszon 01, 02, stb Gyártott végtermék Fonal, kelme, egyéb Termék piaci szegmense Alacsony, közepes, csúcs, luxus Piaci alkalmazás szegmense Ruházat, alsónemü, lakástextil, védő ruházat, műszaki textília Átlagos tétel nagyság Kicsi, közepes vagy nagy. A cég teljes kapacitásával összehasonlítva (decimális elválasztás vesszővel). Átlagos tétel nagyság Kilogrammban vagy méterben a fonal vagy a kelme mennyiségét megadni. Évenként bevetett vetülékhossz méterben Csak szövés estén Üzemben feldolgozott alapanyag A három főbb alapanyagot az alábbiak alapján kiválasztani a listából (pamut, gyapjú, polieszter, stb). Árbevétel 3. Árbevétel és termelés Termék összmennyisége Vizsgált év Árbevétel = Eladás + Elvégzett szolgáltatások Éves vagy havi érték. Havi adatok beviteléhez a Havi gombra kattintani (vesszőt használni a tizedes érték szétválasztására). 4. Munkaidő Gyári munkaidő, szünetek, műszakszám és heti, valamint évenkénti munkanapok számának megadása. 5. Felhasznált energia 6

7 Lépés 1 BemenetA Év során a vizsgált időszakban vásárolt energia Üzemi energia-termelő erőmű Energia-termelés előre nem tervezhető forrásból (szél, fotovoltikus, stb.) Megjegyzések Vásárolt energiát a számlák alapján összeállítani éves vagy havi érték bontásban. Havi értékek megadására kattintson "Havi" (vesszőt használni a tizedes érték szétválasztására) billentyűre. Energiafogyasztást (kwh e, kwh t, m 3 ) és energia költségeket megadni. Igen, csak ha az energia-termelő erőmű jogi szempontból a gyár területén van. Energia árak Lehetséges, hogy egyes vállalatoknál a villamosenergia-árak az év során változnak. Ezekben az esetekben minden hónapban csak a számlán szereplő összeget megadni, mivel ez a kérdés jelenleg csak minőségre irányul. Napi elektromos terhelési görbe Ha van, adja meg a tipikus óránkénti fogyasztást egy tipikus munkanapra. Lépés 1 BemenetB Megjegyzések 1. Világítás Minőségi információ a világításról: világítás jellemzője, lámpák, stb. 2. Fűtés/Légkondícionálás Minőségi információ a fűtésről/légkondícionálásról 3. Cégstratégia Energia-hatékonyság használata marketing célokra. Lépés 1 BemenetC 1. Áramló közeggel kapcsolatos műveletek Sűrített levegő Gőz/ Forró víz Szellőztetés Szivattyúk Vakuum Megjegyzések Listából kiválasztani az összes használatos rendszert (sűrített levegő, gőz/forró víz, stb). 2. Technológiai gépek A következő opciók közül kiválasztani a vállalatnál találhatókat (több opció is választható). 7

8 LÉPÉS 1 Kimenetek Kimenet A - Átfogó energia indexek. Lehetővé teszik, hogy a vállalatok áttekintsék az energia költségeket és fogyasztást (villamos- és hőenergia), ami az árbevétel eléréséhez szükséges, valamint azok összehasonlítása az ismert referenciákkal (a jelenlegi átlagértékeket az Eurostat-adatok adják). Energia költség / Árbevétel Elektromos fogyasztás/ Árbevétel aránya o Elektromos költség / Árbevétel aránya o Hőenergia fogyasztás/ Árbevétel aránya o Hőenergia költség/ Árbevétel aránya Kimenet B - Teljes energia-felhasználás. A vállalatok teljes energia-felhasználásának megoszlása az energia fajtája, pontosabban az energia-forrás szerint. Energia-fogyasztás energia fajták szerinti megoszlása (villamos és hőenergia); Energia használata a termelési folyamatokra vonatkoztatva (kör diagram). Kimenet C Teljeskörű Legjobb Gyakorlatok lista ajánlatai, amelyek alkalmazhatók avállalatnál, és hozzájárulnak a rendszer energia-fogyasztásának csökkentéséhez, kapcsolódva a kiegészítő rendszerekhez; világítás, légkondícionálás, sűrített levegő, stb. A leírás a legjobb gyakorlatot, megtakarítási lehetőségeket, hozzávetőleges költségeket, megtérülési időt és a rendelkezésre álló fontossági sorrendet tartalmazza. (Megjegyzés - a legjobb gyakorlatok bemutatása a kék aláhúzott részre kattintva lehetséges, és azok részletes leírása megjelenik) LÉPÉS 2 Havi és technológiai információk Az ESET tool-nak több részletes adat szükséges az excel alkalmazásához. A szélesebb körű Legjobb Gyakorlatok (folyamat specifikus) értékelése és további diagramok és leíró mutatók az energia célú felhasználás bemutatására. 8

9 LÉPÉS 2 Bemenetek Bemenő folyamatok Fő- és részműveletek kiválasztása Megjegyzések Fő tevékenység (fonalgyártás, kelmegyártás és kikészítés) kiválasztásának listája, a közbenső műveletek (második szint) és az alapműveletek (harmadik szint, elfogadott technológiák) a vállalatok saját adottságainak megfelelően. Példák az alábbiakban: Fonalgyártás Közbenső művelet (második szint): Fonás Alapművelet (harmadik szint): Gyűrűsfonás Kelmegyártás Közbenső művelet (második szint): Szövés Alapművelet (harmadik szint): Légsugaras szövés Kikészítés Közbenső művelet (második szint): Festés Alapművelet (harmadik szint): Autoklav 9

10 Bemenő folyamatok Fonalgyártás, Kelmegyártás, Kikészítés Megjegyzések A vállalatnak válaszolnia kell egy sor technikai kérdésre a megadott műveletekre vonakozóan a Lépés 2-ben. A kérdés célja a hatékonysági intézkedések érvényesítése az adott eljárásokra. Néhány példa bemutatása: Fonalgyártás - Van 15 évesnél öregebb kártológép? - Használ könnyű hüvelyeket? Kelmegyártás - Használ szalagfelvető gépet? - Ellenőrizték a szövödei monitorozás beruházási költségeit? Kikészítés - Van szigeteletlen autoklav? - Ellenőrzik a rámából kilépő levegő nedvesség tartalmát? Belépés Havi Havi termelési adatok Megjegyzések Ha nem volt bevíve 1 lépés, Havi gombra kattintva (vesszőt használni a tizedes érték szétválasztására). Vásárolt energia Havi számlák szükségesek. Energia fogyasztása (kwh e, kwh t, m 3 ) és az energia költség ( ) is szükséges. Kapcsolt energia-termelés Nem tervezhető erőforrás Csak akkor, ha az energia-termelő erőmű jogi szempontból a gyár területén belüli. 10

11 LÉPÉS 2 Kimenetek Kimenet A Listázza a Legjobb Gyakorlatokra vonatkozó átfogó javaslatokat, amelyeket a vállalat alkalmazhat, és amelyek hozzájárulnak az energia-fogyasztás csökkentéséhez. Információt ad a Legjobb Gyakorlatokról, a megtakarítási lehetőségekről, hozzávetőleges költségekről, a megtérülési időről és az előnyökről, amennyiben lehetséges. A specifikus energia hatékonysági intézkedések főleg kiegészítő berendezésekre/folyamat-optimalizálási intézkedésekre, továbbá olyan intézkedésekre vonatkoznak, melyeknek figyelembe vételével a jelenlegi gépek korszerű (state-of-the-art) új technológiákra cserélhetők. (Megjegyzés - a Legjobb Gyakorlatok tartalma a kék aláhúzott részre kattintva jeleníthető meg). Kimenet B Havi változás. Lehetővé teszi a vállalatok számára az évi energia-fogyasztás (villamos- és hőenergia) termeléssel való összevetését, elemzését. A regressziós grafikonok információt nyújtanak az energia-fogyasztásról, ha a termelés értéke nulla, arányosítja a kiegészítő folyamatok energiaszükségletét, amelyek közvetlenül nem járulnak hozzá a termeléshez. o Havi termelés és elektromos energia-fogyasztás diagramja o Havi termelés és hőenergia-fogyasztás diagramja o Villamosenergia-fogyasztás és a termelés viszonya - regressziós egyenes o Hőenergia-fogyasztás és a termelés viszonya - regressziós egyenes o Specifikus villamosenergia fogyasztás és a termelés viszonya - regressziós egyenes o Specifikus hőenergia fogyasztás és a termelés viszonya - regressziós egyenes Teljesítmény összehasonlítás SET tool ezen részében a vállalatok letölthetik adataikat ESET WEB-be (lásd fejezet 3). Adatok letöltése anonim. Az adatok küldését követően a vállalat egy egyedi azonosítót (Unique Identifier) és PIN kódot kap, amely engedélyezi az adatbázishoz a hozzáférést, letöltheti adatait és a különböző évek összehasonlíthatók. Példa: 11

12 EENFO03914HS azonosítja az ismeretlen vállalatot (nevezik EUniqueId) 01 gyár 2014 év PIN, AMES26689IU, EUniqueId-hoz tartozik Véletlenszerű hitelességi ellenőrzéseket végeznek a feltöltött adatokkal. Hozzáférési jogok, amelyek által biztosított egyedi azonosító (Unique ID egyedi azonosító) és a PIN vissza vonható, ha az adatok nem egyértelműek. Az adatok minőségére és érvényességére tapasztalt az -t küldő (egy SET partner vagy valamely akkreditált szakértő) a garancia. Ezen az oldalon az adatok letöltése előtt DEMO változat letöltésére is van lehetőség. 3.2 Gyors útvonalak a már auditált vállalatok számára Az auditált cégek, amelyek már energetikus szakértők által ellenőrzési jelentésekkel rendelkeznek, nem érdekteltek az energia indexek által nyújtott 1. és 2. lépés, valamint a kiválasztott Best Practices Legjobb Gyakorlatok általi részletes ellenőrzésekben, de érdekeltek lehetnek a teljesítmények összehasonlításában. Ebben az esetben a vállalatoknak a gyors útvonalat - a Start Step1_inputA (általános évi adatok, amelyek kötelező ESET) - kell letöltenie, ugorja át a Step2_Input_process (alkalmazott technológiák) oldalakat, majd közvetlenül a Teljesítmények összehasonlítása kiválasztásával - az adatok feltöltését követően közvetlenül a web alkalmazásba léphet (lásd ábra). 12

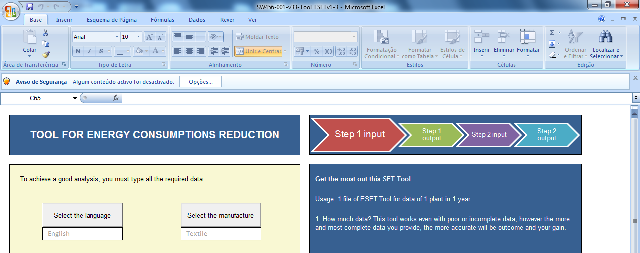

13 3. 3 Leggyakoribb kérdések az ESET tool használatával 1) Ha használjuk a SET excel tool-t, macros-t az alábbiak szerint aktiválni: Macros aktiválása 13

14 Ha az alábbi hibaüzenet jelenik meg, a probléma megoldására a Microsoft Update letöltése december az alábbi kapcsolódó linken: A probléma elhárítására a számítógépre letölthető és futtatható az Excel programot támogató Fix it-program. (innen letölthető: - ez egyszerűen törli az összes.exd fájlt a gépén levő Excel temp mappából). 2) Minden alkalommal, amikor a párbeszéd ablak (alábbi ábrán egy példa) megnyílik, azt az OK gombra kattintva kell bezárni és nem az gombbal. Ha a változtatások nem kívánatosak, egyszerűen az Zárja egyébként -re kattintani. gombra és a Close anyway 3) Ha az ablakban Step1_OutputC (legjobb gyakorlatok teljeskörű listája) megjelenik, meg kell várni a doboz léphet fel. eltűnését (Kérem várjon). Ellenkező esetben hiba 14

15 4) Proxy blokkolja az adatátvitelt. Ha az Ön PC-je a védett vállalati hálózat része és a PROXY támogatja, akkor a PROXY kezelőjének a rendszert át kell állítani a kért adatok fogadására ESET Tool futtatásának feltételei Az ESET Tool az alábbi operációs rendszer és a Microsoft Office versiók alatt fut: Microsoft Windows XP (service pack 3-mal vagy újabb) Microsoft Windows 7 Microsoft Windows 8.0/8.1 Microsoft Office 2007 (teljesen frissített) Microsoft Office

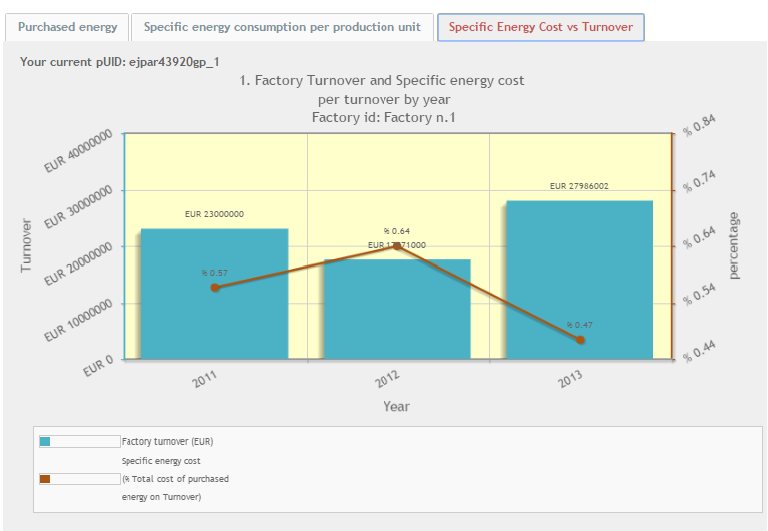

16 4. ESET WEB 4.1. Jellemzői A web modul lehetővé teszi a vállalatnak: Ugyanazon üzem saját adatainak összehasonlítását különböző évekre (ha az adatok le vannak töltve) 16

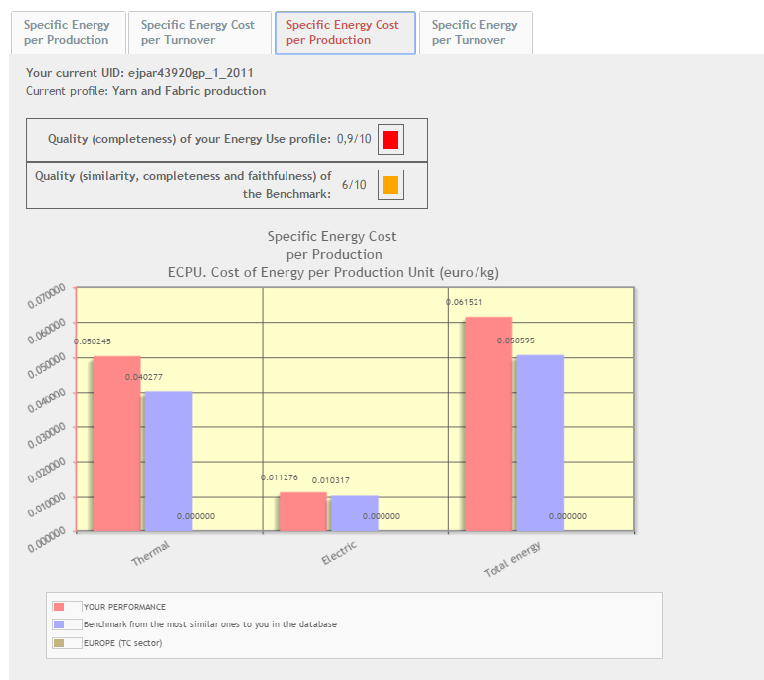

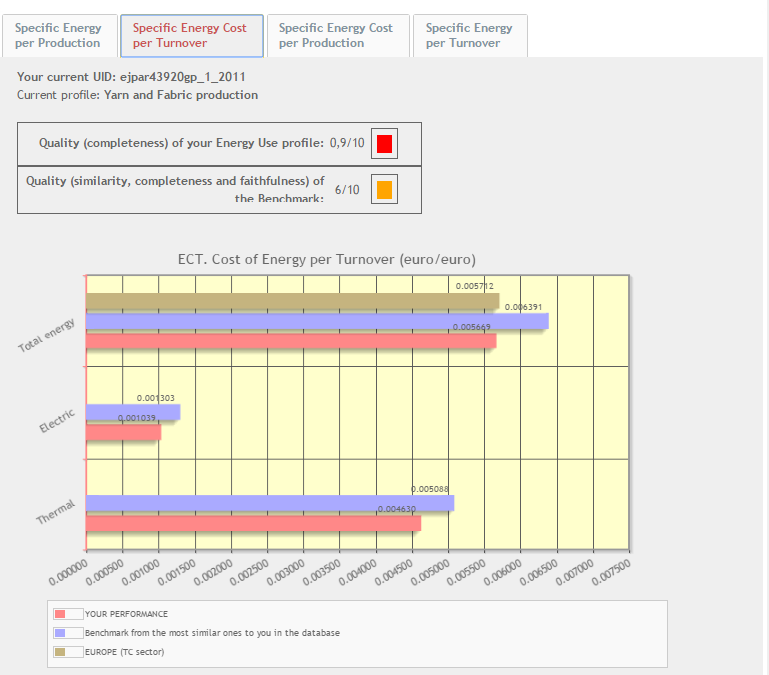

17 Saját mutatóinak összehasonlítása az adatbankban levő 5 legközelebb álló gyártási profilú üzem adataival (névtelen marad és különálló üzemként nem azonosítható) Teljesítmények összehasonlítása az adatbankban a legjobbnak ítélt gyártósorok energia-fogyasztásával 17

18 Fonalgyártási technológián alapuló modell 18

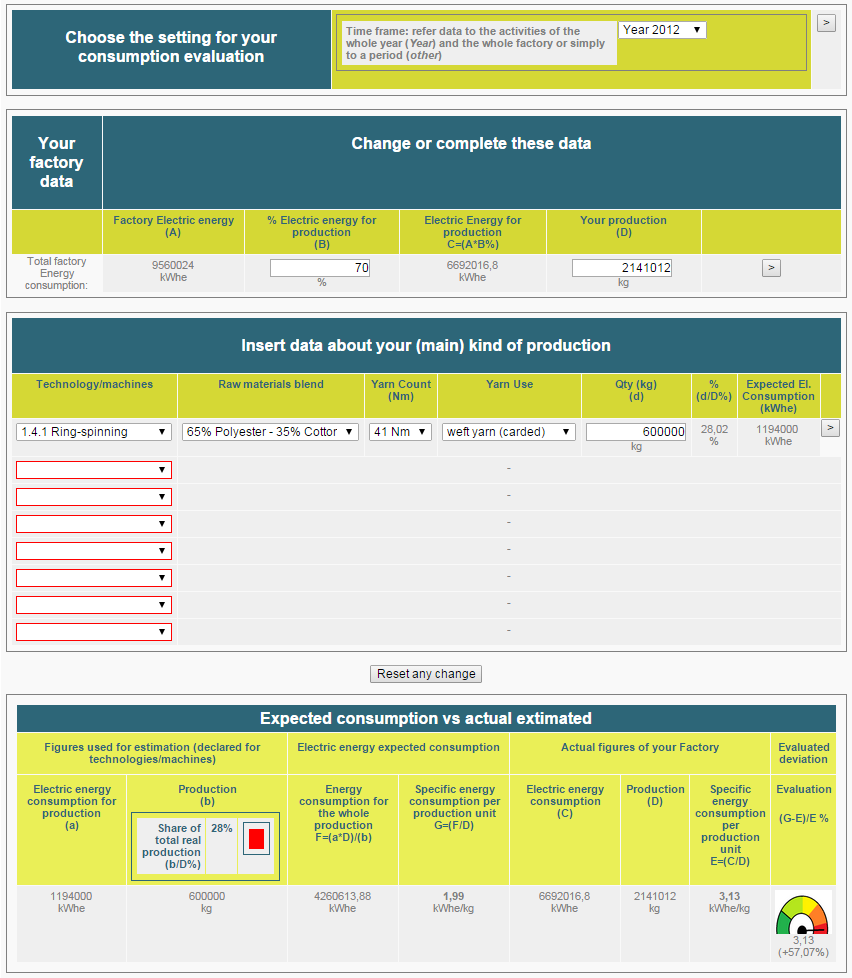

19 1- Írja be a termeléshez felhasznált energiák százalékát (a segédrendszere k energiáját figyalmen kívül hagyni) és a termelést; 2 Adatok a fő termelési folyamatokra; 3- Az eszköz a 2 pontban levő információk alapján megbecsüli az Ön fajlagos energiafelhasználását (piros kör) és összehasolítja az Ön valós értékével (zöld kör). 19

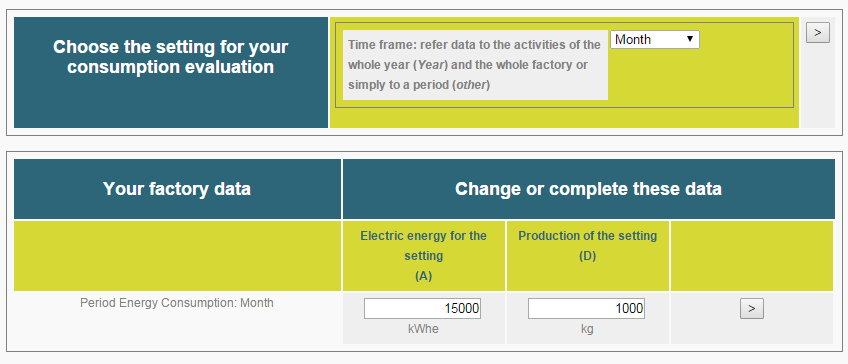

20 Az üzemi fogyasztás különböző időintervallumban (hónap, hét, nap,..) értékelhető. Ebben az estben az alkalmazás a beállítástól különböző adatokat kér az ábrán láthatóak szerint: 20

21 Kelmegyártási technológián alapuló modell 1- Írja be a termeléshez felhasznált energiák százalékát (a segédrendszerek energiáját figyalmen kívül hagyni) és a termelést; 2 Adatok a fő termelési folyamatokra (légsugaras szövőgépek a 2 pont, további szövőgépek az 1 pont); 3- Az eszköz a 2 pontban levő információk alapján megbecsüli az Ön fajlagos energia-felhasználását (piros kör) és összehasolítja az Ön valós értékeivel (zöld kör). 21

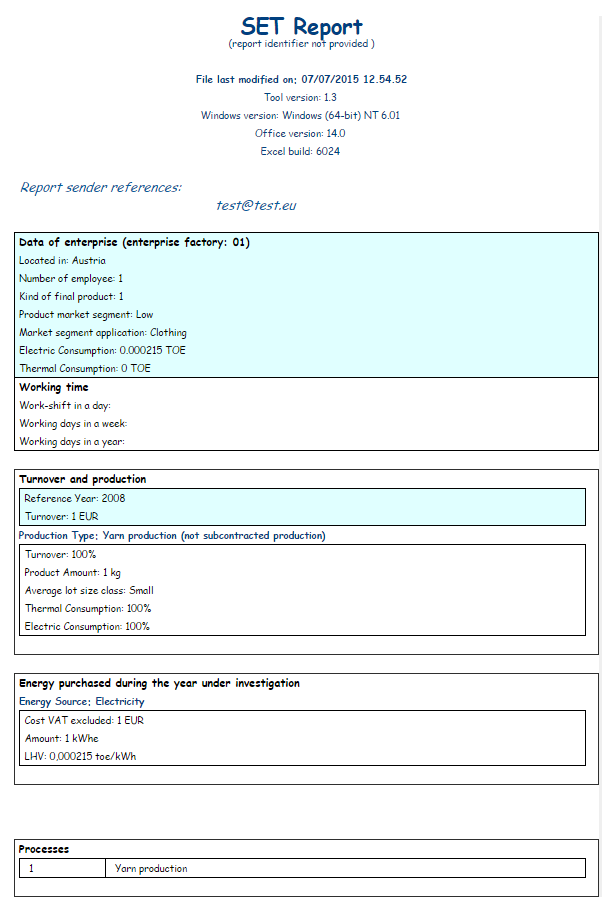

22 Ön feltöltött adatainak gyors és biztonságos megtekintése 22

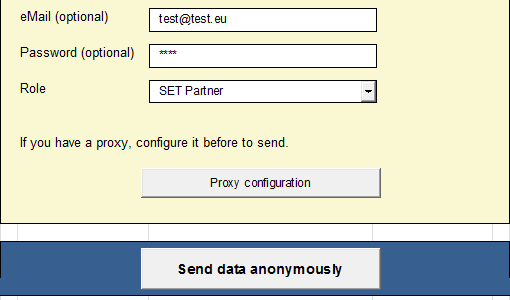

23 4.2. Használat 1. Tool tesztelése (vagy egyszerűen csak játszik vele) Teljesítmény összehasonlítás oldal. Amikor teszteljük az eszközt, hasznos lehet nyilatkozni: ebben a beállításban az adatküldés SET adatbázisra gyakorolt hatása csökkentett, emiatt választható szerep Just plying with the tool Csak játszom az eszközzel. Ezt a "Szerep" funkciót választva a beküldött adatok nem kerülnek az adatbázisba, feltöltése előtt ezen adatokat törlik. címük és jelszavuk által a már ismert partnerek az adatfeltöltést tesztelési célra használhatják. 2. Csak névtelen adatok küldése Adatok küldése további információk nélkül (nincs ), a feltöltés csupán statisztikai alap célokra szolgál. 3. Érvényes adatok küldése, alacsony szint Az érvényesnek tekinhető adatokat fel kell töltenie hitelesítésére a referencia értékek adatbázisába, ezért: az t a vállalat megfelelő "Beosztású" regisztrált személye küldje. 4. Érvényes adatok küldése, nagy megbízhatóságú A benchmark lényegét adó referencia-érték adatokat érvényes, valós adatbázisra kell építeni, ezért fontos, hogy az adatokat elismert "szakértő" vizsgálja felül és küldje be, aki lehet (project)partner vagy az energia területén illetékes, azonosított vállalati munkatárs. Ebben az esetben a témavezető jelszó adatai garantálják a kötelező minőséget. és 23

24 Megjegyzés a névtelen küldéshez: a cég anonim marad, mert csak az energia területén illetékes szakértő látja az t a webes alkalmazásban, (ő az egyetlen, aki tudja, melyek a saját vállalatáról küldött adatok). 5. Új felhasználó regisztrálása, adatok küldése (egy ismeretlen ) Első alkalommal egyszerűen küldjön adatokat az -en (és jelszó nélkül): ebben az esetben a rendszer Önt egy "alacsony szintű" felhasználóként rendeli hozzá a felhasználók adatbázishoz, és kérjen visszaigazolást ben: amikor megérkezik, jelszót küldenek. Azok a felhasználók, akik készek bejegyeztetni magukat energiai szakértőként, lépjenek kapcsolatba a nemzeti SET kapcsolattartóval, hogy magasabb szinten határozzák meg profiljukat. Megjegyzés: ha egyszer az cím már regisztrált, a további küldés jelszó nélkül nem engedélyezett (ebben az esetben nélkül küldjön). 24

25 Törvényi kötelezettségek Kiadvány tartalmáért a kizárólagos felelősség a szerzőket terheli. Ez nem tükrözi feltétlenül az Európai Unió, illetve bármely említette szervezet kimondott véleményét. Az EASME, az Európai Bizottság, a SET projekt konzorcium közösen, vagy annak egyes partnerei nem tehetők felelőssé semmilyen felhasználásért, tartalomért és a bennük foglalt információkért. Az eszköz használatával a felhasználók tudomásul veszik és elfogadják a következőket: - A tartalom a továbbiakban is ingyenesen biztosított, célja az európai a textil/ruházati vállalatok, különösen a kis- és közép vállalkozások támogatása, energitudatos gondolkozás, az energia-fogyasztás és a potenciális energia-megtakarítás területén. - Az eszköz és annak tartalma vélhetőleg pontos, de nem garancia a hibátlanságra, és nem helyettesíti az energia auditot. - Az eszköz használatából és az információkból adódó felelősség kizárólag a felhasználókat terheli. Köszönetnyilvánítás A SET project (szerződés száma: IEE / 13/557 / SI ) az IEE Intelligens Energia Európa program keretében, az Európai Unió által irányított EASME, az Európai Bizottság végrehajtó hivatal társfinanszírozásával valósult meg a kkv-k számára. 25
