1 Energia megtakarítás a textilipari KKV-knál (SET) SET Rendszer Útmutató a vállalkozások számára Készítő: CITEVE Date: július Állapot: 1.3 Végleges

2 Tartalomjegyzék 1. Bevezetés SET bemutatása SET Eszköz Megközelítés, bemenetek és kimenetek Gyors elérési út a már auditált vállalatokhoz Leggyakoribb kérdések a SET eszköz használatával kapcsolatban SET WEB Jellemzők Használat... Error! Bookmark not defined. Törvényi kötelezettségek... Error! Bookmark not defined. Köszönetnyilvánítás

3 1. Bevezetés A SET projekt fő eredménye a SET Rendszer, amelyet a textilipari vállalatok számára készítettek az energia-takarékosság és energia-hatékonyság önálló értékelésére, a gyártási folyamat energia-fogyasztásának és teljesítményének, végső soron azok energiahatékonyságának vizsgálatára. A SET 3 elemből áll: az Útmutató dokumentumból (ez a fájl); Önálló szoftverből (SET eszköz) az önértékelésre egy felhasználóbarát felülettel; és egy on-line részből (SET Web) egy teljes évre a teljesítmények magas szintű értékelésére és összehasonlítására. Útmutató dokumentáció SET WEB Pénzügyi ösztönzők SET Eszköz SET Törvényi kötelezettségek Ez az Útmutató dokumentum áttekintést ad az adatgyűjtés folyamatáról és az eredményekről. A dokumentumot a vállalati közreműködők számára az energiahatékonysági eszközök leghatékonyabb használhatóságának megfelelően készítették. A SET Eszköz Microsoft Excel fájl alatt fut, a vállalati energia-fogyasztási és termelési adatok összegyűjtsére használható. Ennek alapján a beviteli eszköz kiszámítja cég energia-indexét és válogatási lehetőséget ajánl a legjobb gyakorlatok, a beruházások, stb megtérülésére. A SET Web szigorú titoktartással lehetővé teszi a vállalatok számára a saját energetikaiteljesítmény adatok továbbítását és összehasonlítja azokat a hasonló termelési profilú vállalatok termelési folyamat értékeivel. A SET projekt időszakban a SET Rendszer alkalmazása támogatja a SET partnereket, ezáltal számos javaslatot ad az energia-hatékonyság javítására, figyelembe véve a rendelkezésre álló pénzügyi támogatási rendszereket és a jogi lehetőségeket. 3

4 2. SET bemutatása SET (Save Energy in Textile SMEs Energia megtakarítás a textilipari KKV-knál) együttműködési projektet az európai textilipar KKV-k energia-hatékonyságának javítására és kézzelfogható és számszerűsíthető gazdasági és erőforrás-hatékonysági előnyöket biztosítsáradolgozták ki. SET-ről további információk találhatók a hivatalos oldalán. A SET projekt része az Energy Made-to-Measure Méretre Szabott Energia kampánynak, amely 2016-ig tart, és több mint 300 textil és ruházati cég - különösen a KKV-k számára hatékonyabb enegia-felhasználást biztosít. Gyors frissítések az Energy Made-to-Measure csoportban találhatók 4

5 3. SET Eszköz 3.1. Megközelítés, bemenetek és kimenetek SET Eszköz többlépcsős munkamenetben közelítéssel egy gyárra egy évre vonatkozó adatokat gyűjti össze. A lépéseket a következőkben az általános leírás mutatja be: Kezdés Bemutatkozás Hogyan használjuk? 1 SET Eszköz fájl 1 gyár 1 éves adataira 1. Mennyi adat? Az Eszköz nem kellő pontosságú vagy hiányos adatokkal is működik, azonban a több és részletes adatbevitel esetén pontosabb lesz a kimenetel és a lehetséges előnyök. 2. Ki használhatja? A cég bármely vezetője vagy technikusa kitöltheti az első részt (1. lépés), technikai személyzet ajánlott a második rész (Step 2) kitöltéséhez, amely előírja a részletes belső energia-fogyasztási és termelési adatokat. 3. Miért van szükség a bemeneti mennyiségekre? Az energia-fogyasztás megítélése gyakran félrevezető, a mennyiségi adatok biztosítják az objektív képet. Ennek megfelelően a program inkább mennyiségi, mint minőségi input adatokat kér. 4. Az Eszköz használata esetén továbbra is szükség van az energia auditra? Ez az Eszköz nem helyettesíti a képesítéssel rendelkező szakértő által végzett energia auditot. Azonban segíti a céget az energia audithoz szükséges adatok begyűjtésében és felhívja a figyelemet a hatékony energia-felhasználásra LÉPÉS 1 Éves alapinformációk Első lépésben az alkalmazás a vállalat éves általános információit kérdezi (lehetővé teszi a havi számlák összegzését) és eredményként visszacsatol néhány jelzőszámot (energiaindex) és több területet érintve utal a legjobb gyakorlatokra. 5

6 Ország Pénznem Termelés fajtája Üzleti adatok Év Lépés 1 Bemenet A 1. Vállalkozás helyszíne 2. Vállalat jellemzői Alkalmazottak száma LÉPÉS 1 Bemenetek Megjegyzések Választás Fonal-, Kelmegyártás és Kikészítés közül. Több tevékenység megjelölésére is van lehetőség. Gyári azonosító Factory ID Előre definiált értékek: válasszon 01, 02, stb Gyártott végtermék Fonal, kelme, egyéb Termék piaci szegmens Alacsony, közepes, csúcs, luxus Piaci alkalmazás szegmense Ruházat, alsónemü, lakástextil, védő ruházat, műszaki textília Átlagos tétel nagyság Kicsi, közepes vagy nagy. A cég teljes kapacitásával összehasonlítva (decimális elválasztás vesszővel). Átlagos tétel nagyság Kilogrammban vagy méterben a fonal vagy a kelme mennyiségét megadni. Évenként bevetett vetülékhossz méterben Csak szövés estén Üzemben feldolgozott alapanyag A három főbb alapanyagot az alábbiak alapján kiválasztani a listából (pamut, gyapjú, polieszter, stb). Árbevétel 3. Árbevétel és termelés Termék összmennyisége Vizsgált év Árbevétel = Eladás + Elvégzett szolgáltatások Éves vagy havi érték. Havi adatok beviteléhez a Havi gombra kattintani (vesszőt használni a tizedes érték szétválasztására). 4. Munkaidő Gyári munkaidő, szünetek, műszakszám és heti, valamint évenkénti munkanapok számának megadása. 5. Felhasznált energia 6

7 Lépés 1 Bemenet A Év során a vizsgált időszakban vásárolt energia Üzemi energia-termelő erőmű Energia-termelés előre nem tervezhető forrásból (szél, fotovoltikus, stb) Megjegyzések Vásárolt energiát a számlák alapján összeállítani éves vagy havi érték bontásban. Havi értékek megadására kattintson "Havi" (vesszőt használni a tizedes érték szétválasztására) billentyűre. Energiafogyasztás (kwh e, kwh t, m 3 ) és energiaköltségek megadására. Igen, csak ha az energia-termelő erőmű jogi szempontból a gyár területén van. Energia árak Lehetséges, hogy egyes vállalatoknál a villamosenergia-árak az év során a változnak. Ebben az esetben minden hónapban csak a számlán szereplő összeget megadni, mivel ez a kérdés jelenleg csak a minőségre irányul. Napi elektromos terhelési görbe Ha van, adja meg a tipikus óránkénti fogyasztást egy jellemző munkanapra. Lépés 1 Bemenet B Megjegyzések 1. Világítás Minőségi információ a világításról: világítás jellemzője, lámpák, stb 2. Fűtés/Légkondícionálás Minőségi információ a fűtésről/ légkondícionálásról 3. Cégstratégia Energia-hatékonyság használata marketing célokra. Lépés 1 Bemenet C 1. Áramló közeggel kapcsolatos műveletek Sűrített levegő Gőz/ Forró víz Szellőztetés Szivattyúk Vakuum Megjegyzések Listából kiválasztani az összes használatos rendszert (sűrített levegő, gőz/forró víz, stb). 2. Technológiai gépek A következő opciók közül kiválasztani a vállalatnál találhatókat (több opció is választható). 7

8 LÉPÉS 1 Kimenetek Kimenet A - Átfogó energia indexek lehetővé teszik, hogy a vállalatok áttekintsék az energia költségeket és fogyasztást (villamos- és hőenergia), ami az árbevétel eléréséhez szükséges, valamint azok összehasonlítása az ismert referenciákkal (jelenleg átlagértékeket az Eurostat-adatok adják). o Energia költség / Árbevétel o Elektromos fogyasztás/ Árbevétel aránya o Elektromos költség / Árbevétel aránya o Hőenergia fogyasztás/ Árbevétel aránya o Hőenergia költség/ Árbevétel aránya Kimenet B - Teljes energia-felhasználás. A vállalatok teljes energia-felhasználásának megoszlása energia fajta, pontosabban az energia-forrás szerint. o Energia-fogyasztás energiafajták szerinti megoszlása (villamos és hőenergia); o Energia használata a termelési folyamatokra vonatkoztatva (kör diagram). Kimenet C Teljeskörű Legjobb Gyakorlatok lista ajánlata, amelyek alkalmazhatók a cégnél, és hozzájárulnak a rendszer energia-fogyasztásának csökkentéséhez, kapcsolódva a kiegészítő rendszerekhez - világítás, légkondícionálás, sűrített levegő, stb. A leírás tartalmazza a Legjobb Gyakorlatot, megtakarítási lehetőségeket, hozzávetőleges költségeket, megtérülési időt és a rendelkezésre álló fontossági sorrendet. (Megjegyzés - a Legjobb Gyakorlatok bemutatása a kék aláhúzott részre kattintva lehetséges, és azok részletes leírása megjelenik) LÉPÉS 2 Havi és technológiai információk A SET Eszközhöz több részletes adat szükséges az excel alkalmazásához. A szélesebb körű Legjobb Gyakorlatok (folyamat specifikus) értékelése és további diagramok, leíró mutatók az energia célú felhasználás bemutatására. 8

9 LÉPÉS 2 Bemenetek Bemenő folyamatok Megjegyzések Fő- és részműveletek kiválasztása Fő tevékenység (fonal-, kelmegyártás, kikészítés) kiválasztásának listája, a közbenső műveletek (második szint) és az alapműveletek (harmadik szint, elfogadott technológiák) a vállalatok saját adottságainak megfelelően. Példák az alábbiakban: Fonalgyártás Közbenső művelet (második szint): Fonás Alapművelet (harmadik szint): Gyűrűsfonás Kelmegyártás Közbenső művelet (második szint): Szövés Alapművelet (harmadik szint): Légsugaras szövés Kikészítés Közbenső művelet (második szint): Festés Alapművelet (harmadik szint): Autoklav Bemenő folyamatok Fonalgyártás, Kelmegyártás, Kikészítés Megjegyzések A vállalatnak válaszolnia kell egy sor technikai kérdésre a megadott műveletekre vonakozóan. Lépés 2. kérdés célja a hatékonysági intézkedések érvényesítése az adott eljárásokra. Néhány példa bemutatása: Fonalgyártás - Van 15 évesnél öregebb kártológép? - Használ könnyű hüvelyeket? Kelmegyártás - Használ szalagfelvető gépet? - Ellenőrizték a szövödei monitorozás beruházási költségeit? Kikészítés - Van szigeteletlen autoklav? - Ellenőrzik a rámából kilépő levegő nedvesség tartalmát? 9

10 Vásárolt energia Belépés Havi Havi termelési adatok Megjegyzések Ha nem volt bevíve 1 lépés, Havi gombra kattintva (vesszőt használni a tizedes érték szétválasztására). Havi számlák szükségesek. Energia fogyasztás (kwh e, kwh t, m 3 ) és az energia költség ( ) is szükséges. Kapcsolt energia-termelés Nem tervezhető erőforrás Csak akkor, ha az energia-termelő erőmű jogi szempontból a gyár területén belüli. LÉPÉS 2 Kimenetek Kimenet A Listázza a Legjobb Gyakorlatokra vonatkozó átfogó javaslatokat, amelyeket a vállalat alkalmazhat, és amelyek hozzájárulnak az energia-fogyasztás csökkentéséhez. Információt ad a Legjobb Gyakorlatokról, a megtakarítási lehetőségekről, hozzávetőleges költségekről, a megtérülési időről és az előnyökről, amennyiben lehetséges. A specifikus energia hatékonysági intézkedések főleg kiegészítő berendezésekre/folyamat-optimalizálási intézkedésekre, továbbá olyan intézkedésekre vonatkoznak, melyeknek figyelembe vételével a jelenlegi gépek korszerű (state-of-the-art) új technológiákra cserélhetők. (Megjegyzés - a Legjobb Gyakorlatok tartalma a kék aláhúzott részre kattintva jeleníthető meg). Kimenet B Havi variáció lehetővé teszi a vállalatok számára az évi energia-fogyasztás (villamos- és hőenergia) termeléssel való összevetését, elemzését. A regressziós grafikonok információt nyújtanak az energia-fogyasztásról, ha a termelés értéke nulla, arányosítja a kiegészítő folyamatok energiaszükségletét, amelyek közvetlenül nem járulnak hozzá a termeléshez. o Havi termelés és elektromos energia-fogyasztás diagramja o Havi termelés és hőenergia-fogyasztás diagramja o Villamosenergia-fogyasztás és a termelés viszonya - regressziós görbe o Hőenergia-fogyasztás és a termelés viszonya - regressziós görbe o Specifikus villamosenergia fogyasztás és a termelés viszonya - regressziós görbe o Specifikus hőenergia fogyasztás és a termelés viszonya - regressziós görbe 10

11 Teljesítmény összehasonlítás SET Eszköz ezen részében a vállalatok betölthetik adataikat a SET WEB-be (lásd fejezet 3). Adatok betöltés anonim. Az adatok küldését követően a vállalatra egy egyedi azonosítót (Unique Identifier) és PIN kódot kap, amely engedélyezi az adatbázishoz a hozzáférést. Letöltheti adatait és a különböző évek összehasonlíthatók. Példa: EENFO03914HS azonosítja az ismeretlen vállalatot (namely EUniqueId) 01 gyár 2014 év PIN, es. AMES26689IU, tartozik a EUniqueId Minta ellenőrzéseket végez a feltöltött adatokon és a hozzáférési jogokat biztosító egyedi azonosító és PIN visszavonható, ha az adatok nem reálisak. Az adatok megfelelőségét tanúsíthatja az címen bárki (lehet egy SET partner vagy akkreditált szakértő a közösségben). Ezen az oldalon az adatok letöltése előtt DEMO változat letöltésére is van lehetőség Gyors útvonalak a már auditált vállalatok számára Az auditált cégek, amelyek már energetikus szakértők által ellenőrzési jelentésekkel rendelkeznek, nem érdekteltek az energia indexek által nyújtott 1. és 2. lépés, valamint a kiválasztott Best Practices Legjobb Gyakorlatok általi részletes ellenőrzésekben, de érdekeltek lehetnek a teljesítmények összehasonlításában. Ebben az esetben a vállalatoknak a gyors útvonalat - a Start Step1_inputA (általános évi adatok, amelyek szükségesk a SET-hez) - kell letöltenie, ugorja át a Step2_Input_process (alkalmazott technológiák) oldalakat, majd közvetlenül a teljesítmények összehasonlítását kiválasztva - az adatok feltöltését követően - közvetlenül a webes alkalmazást használja (lásd ábra). 11

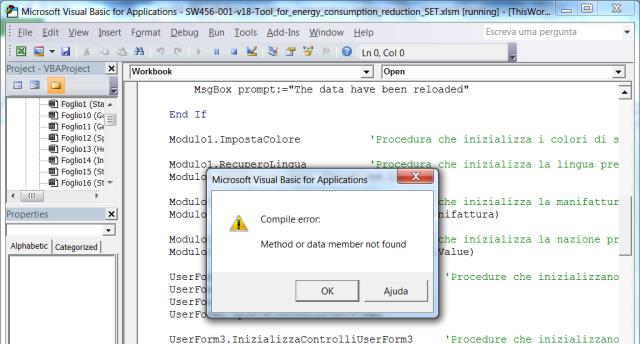

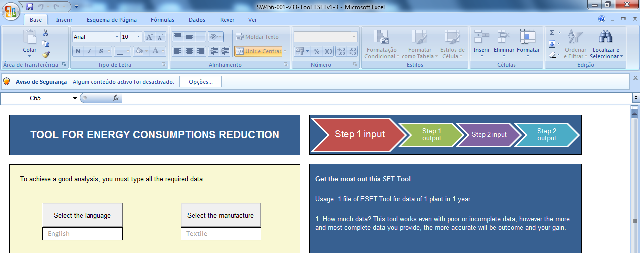

12 3.3. Leggyakoribb kérdések a SET Eszköz használatával 1) Ha használjuk a SET excel eszközt, akkor a makrókat az alábbiak szerint kell aktiválni: Makrók aktiválása Ha az alábbi hibaüzenet jelenik meg, 12

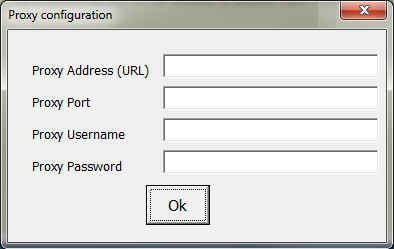

13 a probléma megoldása a Microsoft Update letöltése december az alábbi kapcsolódó linken: A probléma elhárítására a számítógépre letölthető és futtatható az Excel programot támogató Fix it-program. (innen letölthető: - ez egyszerűen törli az összes.exd fájlt a gépén levő Excel temp mappából). 2) Minden alkalommal, amikor a párbeszéd ablak (alábbi ábrán egy példa) megnyílik, azt az OK gombra kattintva kell bezárni és nem az gombbal. Ha a változtatások nem kívánatosak, egyszerűen az anyway Zárja egyébként -re kattintani. gombra és a Close 3) Ha az ablakban Step1_OutputC (legjobb gyakorlatok teljeskörű listája) jelenik meg, meg kell várni a doboz léphet fel. eltűnését (Kérem várjon). Ellenkező esetben hiba 4) Proxy blokkolja az adatátvitelt. Ha az Ön PC-je a védett vállalati hálózat része és a PROXY támogatja, akkor a PROXY kezelőjének a rendszert át kell állítani a kért adatok fogadására. 13

14 3.4. SET Eszköz használatának feltételei A SET Eszköz az alábbi operációs és Microsoft Office version működik: Microsoft Windows XP (szerviz csomag 3vagy későbbi) Microsoft Windows 7 Microsoft Windows 8.0/8.1 Microsoft Office 2007 (teljesen frissítve) Microsoft Office

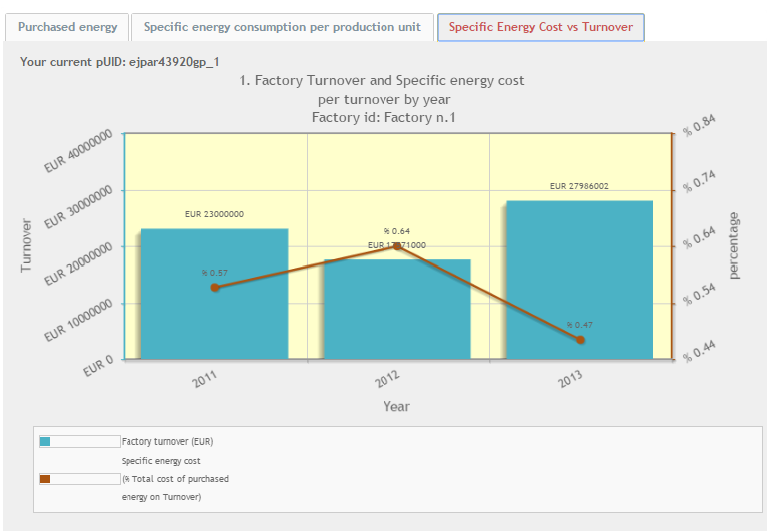

15 4. SET WEB 4.1. Jellemzői A web modul lehetővé teszi a vállalatnak: Ugyanazon üzem saját adatainak összehasonlítását különböző évekre (ha az adatok le vannak töltve) 15

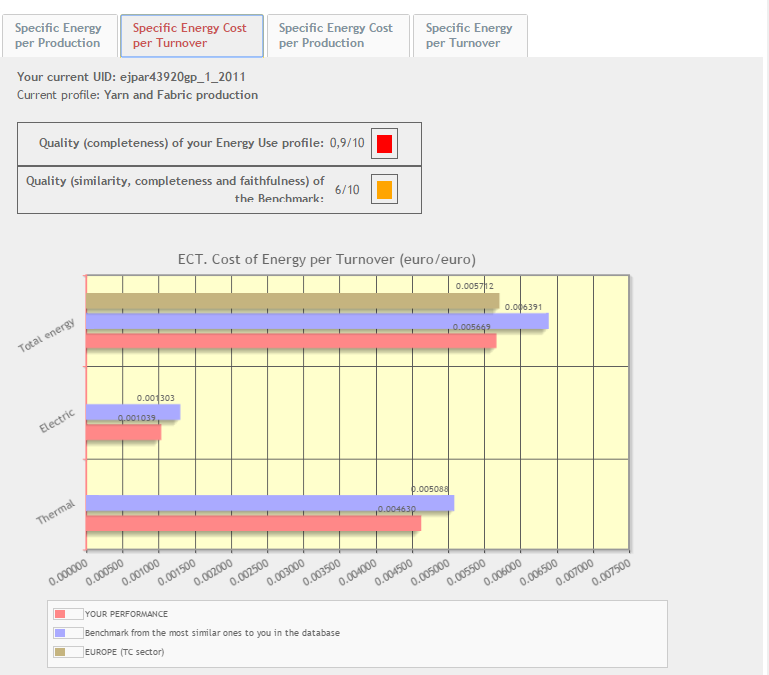

16 Saját mutatóinak összehasonlítása az adatbankban levő 5 legközelebb álló gyártási profilú üzem adataival (névtelen marad és különálló üzemként nem azonosítható) 16

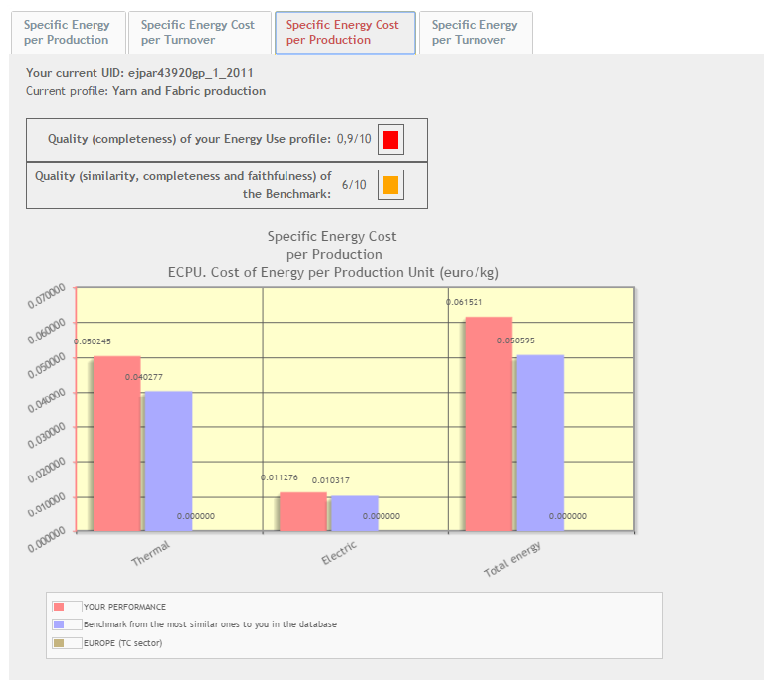

17 Teljesítmények összehasonlítása az adatbankban a legjobbnak ítélt gyártósorok energia-fogyasztásával 17

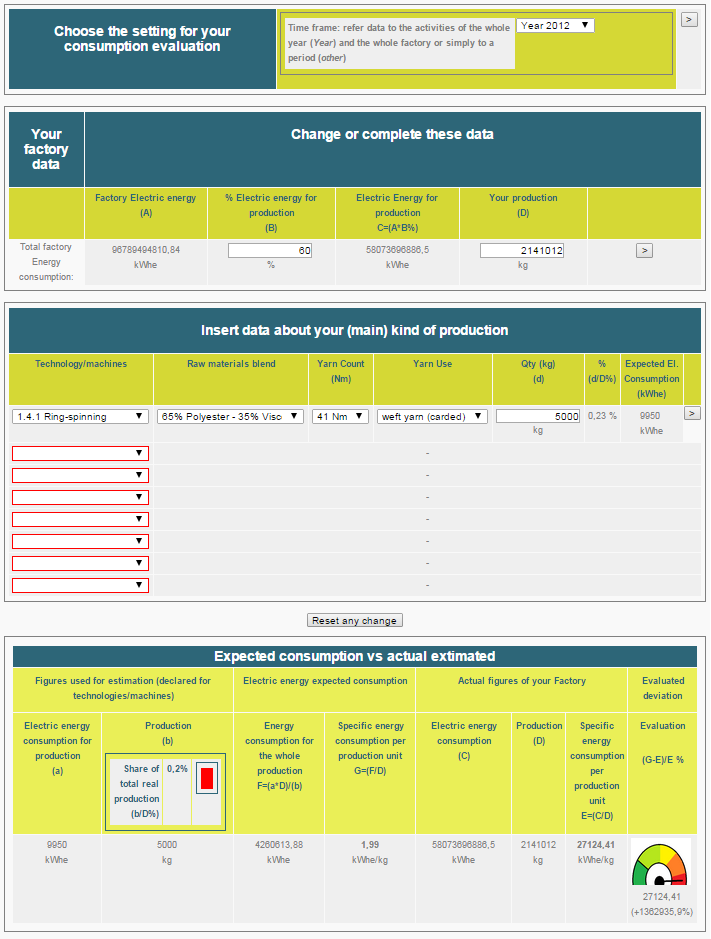

18 Fonalgyártási technológián alalapuló modell 1- Írja be a termeléshez felhasznált energiákat (hagyja figyelmen kívűl a segédrendszerek energiáját) százalékát és a termelést; 2 Adatok a fő termelési folyamatokra; 3- Az eszköz a 2 pontban levő információk alapján megbecsüli az Ön fajlagos energiafelhasználását (piros kör) és összehasolítja a valós értékkel (zöld kör). 18

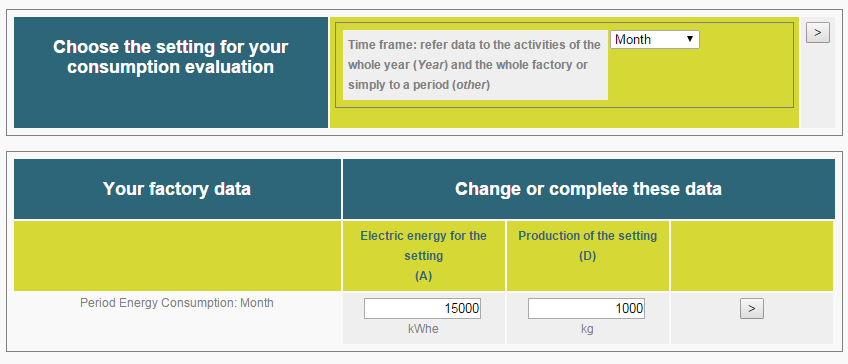

19 Az üzemi fogyasztás különböző időintervallumban (hónap, hét, nap) értékelhető. Ebben az esetben az alkalmazás a beállítástól különböző adatokat kér az ábrán láthatóak szerint: 19

20 Kelmegyártási technológián alalapuló modell 1- Írja be a termeléshez felhasznált energiákat (hagyja figyelmen kívűl a segédrendszerek energiáját) százalékát és a termelést; 2 Adatok a fő termelési folyamatokra (légsugaras szövőgépek a 2 pont, további szövőgépek az 1 pont); 3- Az eszköz a 2 pontban levő információk alapján megbecsüli az Ön fajlagos energia-felhasználását (piros kör) és összehasolítja a valós értékkel (zöld kör). 20

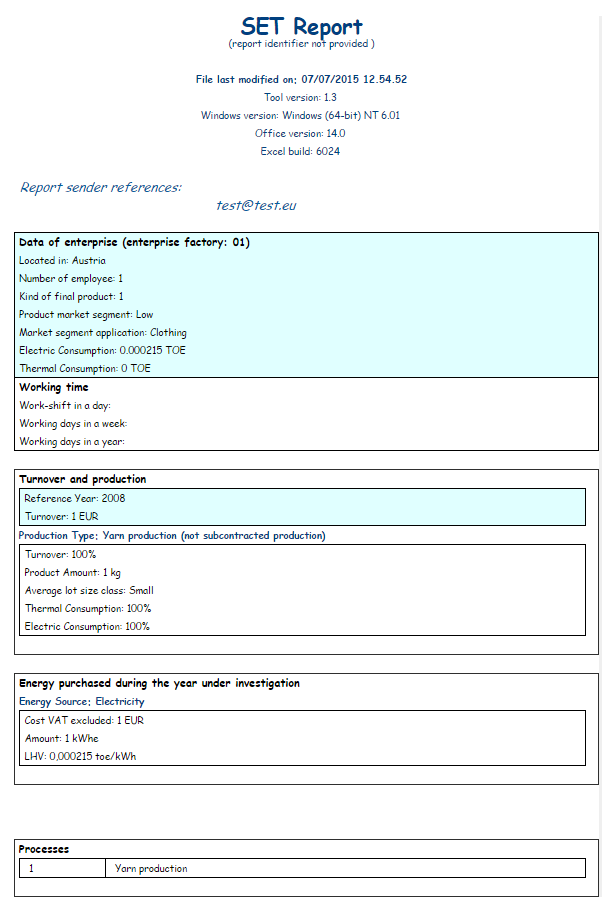

21 Az Ön feltöltött adatainak gyors és biztonságos megtekintése 21

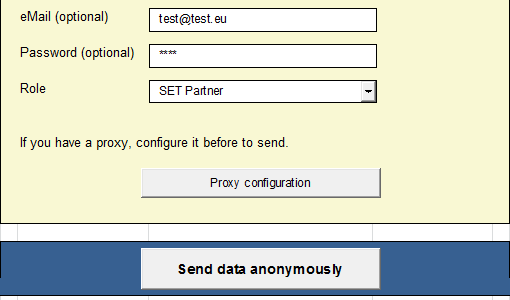

22 4.2. Használat 1. Eszköz tesztelése (vagy egyszerűen csak játszik vele) Teljesítmény összehasonlítás oldal. Amikor teszteljük az eszközt, hasznos lehet nyilatkozni: ebben a beállításban az adatküldés SET adatbázisra gyakorolt hatása csökkenthető, emiatt választható szerep Just plying with the tool Csak játszom az eszközzel. "Szerep" funkciót kinyilvánítva az adatok letöltése előtt ezen adatokat törlik. Felismert partnerek a tesztelési célra beküldött adatfeltöltést az és jelszó megszerzésére használhatják. 2. Csak névtelen adatok küldése Adatok küldése további információk nélkül (nincs ), akkor a feltöltés alap statisztikai célokra szolgál. 3. Érvényes adatok küldése, alacsony szint Érvényesnek tekinthető adatokat kell feltöltenie hitelesítésére a referencia értékek adatbázisába, emiatt: az t a vállalat megfelelő "Beosztású" regisztrált személy küldje. 4. Érvényes adatok küldése, nagy megbízhatóságú A referenciaérték adatokat érvényes, valós adatbázisra kell építeni, ezért fontos, hogy az adatokat a "szakértő" és energia területén illetékes azonosított vállalati munkatárs küldje be.. Ebben az esetben a témavezető és jelszó adatai garantálják azok előírt minőséget. Megjegyzés a névtelen küldésre: a cég anonim marad, mert csak az energiával illetékes szakértő látja az t a webes alkalmazásban, (ő az egyetlen, aki tudja, melyek a saját vállalatáról küldött adatok). 22

23 5. Új felhasználó regisztrálása, adatok küldése (egy ismeretlen ) Első alkalommal egyszerűen küldjön adatokat az -en (és jelszó nélkül): ebben az esetben a rendszer Önt egy "alacsony szintű" felhasználóként rendeli hozzá a felhasználók adatbázishoz, és kérjen visszaigazolást ben: amikor megérkezik, jelszót küldenek. Azok a felhasználók, akik készek bejegyeztetni magukat energiai szakértőként, lépjenek kapcsolatba a nemzeti SET kapcsolattartóval, hogy magasabb szinten határozzák meg profiljukat. Megjegyzés: ha egyszer az cím már regisztrált, a további küldés jelszó nélkül nem engedélyezett (ebben az esetben nélkül levelezzen). 23

24 Törvényi kötelezettségek Kiadvány tartalmáért a kizárólagos felelősség a szerzőket terheli. Ez nem tükrözi feltétlenül az Európai Unió, illetve bármely említette szervezet kimondott véleményét. Az EASME, az Európai Bizottság, a SET projekt konzorcium közösen, vagy annak egyes partnerei nem tehetők felelőssé semmilyen felhasználásért, tartalomért és a bennük foglalt információkért. Az eszköz használatával a felhasználók tudomásul veszik és elfogadják a következőket: - A tartalom a továbbiakban is ingyenesen biztosított, célja az európai a textil/ruházati vállalatok, különösen a kis- és közép vállalkozások támogatása, energiatudatos gondolkozás, az energia-fogyasztás és a potenciális energia-megtakarítás területén. - Az Eszköz és annak tartalma vélhetőleg pontos, de nem garancia a hibátlanságra, és nem helyettesíti az energia auditot. - Az Eszköz használatából és az információkból adódó felelősség kizárólag a felhasználókat terheli. Köszönetnyilvánítás A SET projekt (szerződés száma IEE / 13/557 / SI ) az IEE Intelligens Energia Európa program, az Európai Unió által irányított EASME, az Európai Bizottság végrehajtó hivatal társfinanszírozásával valósult meg a KKV-k számára. 24
