1 LW320/LW321 Sweex Wireless 300N Router Ne tegye ki a Sweex Wireless 300N router-t szélsőséges hőmérsékletnek. Ne tegye ki a készüléket közvetlen napsugárzásnak, és ne helyezze azt fűtőelemek közvetlen közelébe. Ne használja a Sweex Wireless 300N Router-t párás vagy poros környezetben. Óvja meg a készüléket az erős ütésektől vagy zuhanásoktól ezek ugyanis károsíthatják annak belső elektronikáját. Soha ne próbálja meg felnyitni a készülék burkolatát, az alkatrészek házilag nem javíthatóak. A burkolat felnyitása a garanica elvesztésével jár. A doboz tartalma A csomagban a következőket találja: Wireless 300N router Tápegység Hálózati kábel CD-ROM a használati útmutatóval Amennyiben azt tapasztalja, hogy egyes tartozékok hiányoznak, kérjük, vigye vissza a dobozt a vásárlás helyére. Szakkifejezések jegyzéke Ez a felhasználói kézikönyv számos műszaki szakkifejezést tartalmaz. Fontos, hogy megismerje a jelentésüket, mielőtt megkezdené a router telepítését és konfigurálását. Router: Ez a termék, amit Ön megvásárolt. A router elválasztóként működik a publikus és a helyi hálózat között. Hálózati kábel. A hálózati kábel a hálózati eszközök (pl. számítógépek, modemek, routerek) összekötésére szolgál.ilyen kábel már lehet az ön birtokában, a dobozban található kábel a modem és a router összekötésére szolgál. Internet szolgáltató: Az internet szolgáltató az a vállalat, mely az ön internet elérését biztosítja. Szélessávú modem: A továbbiakban: modem. A modem az az eszköz amit az Ön internet szolgáltatója a rendelkezésére bocsájtott, vagy fog bocsájtani. A modemek két legelterjedtebb típusa a kábel modem és az ADSL modem, de további modem típusok is léteznek. LAN: A LAN rövidítés jelentése helyi hálózat, mely ennek a routernek az esetében a négy sárga csatlakozóból és a vezeték nélküli hálózatból áll. A router segítségével az Ön összes számítógépe egy helyi hálózatot fog alkotni. WAN: A WAN rövidítés jelentése publikus hálózat, a legtöbb esetben ez az internetet jelenti. Vezeték nélküli hálózatok biztonsága: Alapértelmezésben a router vezetéknélküli hálózata nem titkosított. Ez azt jelenti, hogy bárki, aki a hatótávolságon belül tartózkodik (beleértve a szomszédait is) csatlakozhat a hálózathoz, és használhatja az Ön internet elérését. A vezeték nélküli titkosítás megvédi a hálózatát, így csak az engedélyezett eszközök tudják azt használni. A Sweex minden felhasználónak javasolja, hogy üzembehelyezés után titkosítsa a hálózatát WPA vagy WPS használatával ennek módja a Vezeték nélküli hálózat titkosítása című fejezetben található meg. 4

2 Termékleírás Előlap POWER LED: Ez a fény jelzi, hogy a router kap tápellátást. 2. READY LED: A folyamatosan villogó SYS led jelzi a router helyes működését. 3. WPS LED: Amennyiben ez a led villog, csatlakozhat a routerhez WPS kompatibilis eszközzel. További információk a következő fejezetben talál: Vezeték nélküli hálózat titkosítása. 4. WIRELESS LED: Ez a led jelzi, hogy a vezeték nélküli hálózat aktív. A villogó fény jelzi a hálózati tevékenységet. 5. LAN Port 1-4 LED: Ezek a LED-ek a hozzájuk tartozó hálózati csatalkozón lévő adatforglmat jelzik. A villogó fény jelzi a hálózati tevékenységet. 6. WAN Port LED: Ez a led a publikus internet irányába történő adatforgalmat jelzi. A villogó fény jelzi az internet-adatforgalmta. 7. WPS gomb: Ez a gomb aktiválja a WPS vezeték nélküli titkosítást. WPS-sel kapcsolatos további információkért lapozzon a Vezeték nélküli hálózat titkosítása fejezethez. Ez a gomb egyben törlő gombként is funkcionál. A törlési folyamat leírását a hibaelhárítási fejezetben találja. 5

3 Vissza 1. Tápellátás csatlakozó: Csatlakoztassa a tápegységet ehhez a csatlakozóhoz. Amennyiben a tápegység elveszett, pótolhatja egy hasonló, 9 V egyenfeszültséget és 1,2 A áramot biztosító modellel. 2. POWER ON/OFF gomb: A gomb egyszeri megnyomásával be-, ismételt megnyomásával kikapcsolhatja a routert. 3. WAN port: Az internet szolgáltató modeméből érekző kábelt ide csatlakoztassa. Sikeres internet csatlakozás esetén a router előlapján található WAN LED kigyullad. Ez előfeltétele a sikeres internet kapcsolat létrehozásának. 4. LAN csatlakozók 1-4: Ide satlakoztathatja a számítógépekből érkező kábeleket. Amennyiben bekapcsolja a számítógépet, a készülék előlapján kigyullad az ahhoz tartozó LED. A router beállítása. A routert kétféleképpen lehet beállítani: Az egyszerű beállítás ebben az útmutatóban van leírva. Az haladó beállítás is ebben az útmutatóban van leírva. A varázsló és az egyszerű beállítás alap beállításokat feltétleznek, és a legtöbb felhasználónak megfelelnek. Amennyiben Ön tapasztalt felhasználó, vagy tudja, hogy a szolgáltatója milyen beállításokat alkalmaz, továbbléphet az haladó beállításokhoz. 6

4 Egyszerű beállítás Az egyszerű beállítás 7 lépésből áll: 1. Áramtalanítsa a modemet. Amennyiben egy, vagy több számítógép csatlakozott a modemhez, kapcsolja őket szét. 2. Használja a rendelkezésére bocsájtott hálózati kábelt a modem és a router kék csatlakozójának összekötéséhez. Még ne csatlakoztasson számítógépeket! 3. Kapcsolja be a modemet, és várja meg, hogy a fények normál működést jelezzenek. 4. Kapcsolja be a routert, és várjon 1 percet az induláshoz és beállítások érvényesítéséhez. Ez kiemelt fontosságú! 5. Amennyibe előzőleg valamilyen számítógép, vagy eszköz kábel révén csatlakoztatva volt, ezt most csatlakoztathatja a sárga csatlakozók valamelyikébe. 6. Várjon újabb egy percet. A routere sikeresen beállításra került. A vezetékes eszközök most már elérik az internetet. Vezeték nélküli kapcsolathoz egy további lépés végrehajtása szükséges. A Windows-os verzióhoz az alábbi lépéseket kövesse. 7

5 Csatlakozás vezeték nélküli hálózathoz Windows XP: Kattintson jobb egérgombbal a vezeték nélküli csatoló ikonján a képernyő jobb alsó sarkában, és kattintson az Az elérhető vezeték nélküli hálózatok megjelenítése ( View Available Wireless Networks ) parancsra. A következő cimkéjű ablak jelenik meg Válasszon vezeték nélküli hálózatot ( Choose a wireless network ). Ebben az ablakban válassza a Sweex LW320/321 bejegyzést, kattintson a Csatlakozás ( Connect ) gombra, és kövesse a képernyőn megjelenő utasításokat: Windows Vista: Jobb gombbal kattintson a Hálózati és megosztási központ (Network & Sharing Center) ikonra a képernyő alján, a jobb oldalon, majd kattintson a Csatlakozás hálózathoz ( Connect to a network ) lehetőségre: Megjelenik a Csatlakozás hálózathoz ( Connect to a network ) ablak. Ebben az ablakban válassza a Sweex LW320/321 bejegyzést, kattintson a Csatlakozás ( Connect ) gombra, és kövesse a képernyőn megjelenő utasításokat: 8

6 Megjegyzés: Amennyiben egy piros keresztet és A hálózat ezen számítógépen mentett beállításai nem felelnek meg a hálózat követelményeinek ( The settings saved on this computer for the network do not match the requirements of the network ) hibaüzenetet látja a hálózat mellett, olvassa el a jelen kézikönyv hibaelhárítás fejezetét. Amenniyben a Windows Vista SP2 vagy Feature Pack for Wireless telepítve van a számítógépére, és első ízben csatlakozik a routerhez, a Vista lehetővé teszi a vezeték nélküli hálózati egyszerű és biztonságos beállítását a WPS módszer segítségével.csatlakoztatás után a következő képernyőt fogja látni. Üsse be a router alján található PIN kódot, és nyomja meg a Tovább ( Next ) gombot: A következő megjelenő képernyőn adja meg a kívánt hálózati nevet és titkosítási kulcsot, majd nyomja meg a Tovább ( Next ) gombot a beállítások folytatásához. Megjegyzés: Fontos, hogy feljegyezze, és biztonságos helyen tárolja a titkosítási kulcsot, a régebbi, nem WPS kompatibilis (pl. Windows XP) eszközök hálózathoz csatlakoztatásához. Mivel a hálózata most már be van állítva, és biztonságos, átugorhatja a Vezeték nélküli hálózatok beállítása és a Vezeték nélküli hálózat titkosítása fejezeteket. 9

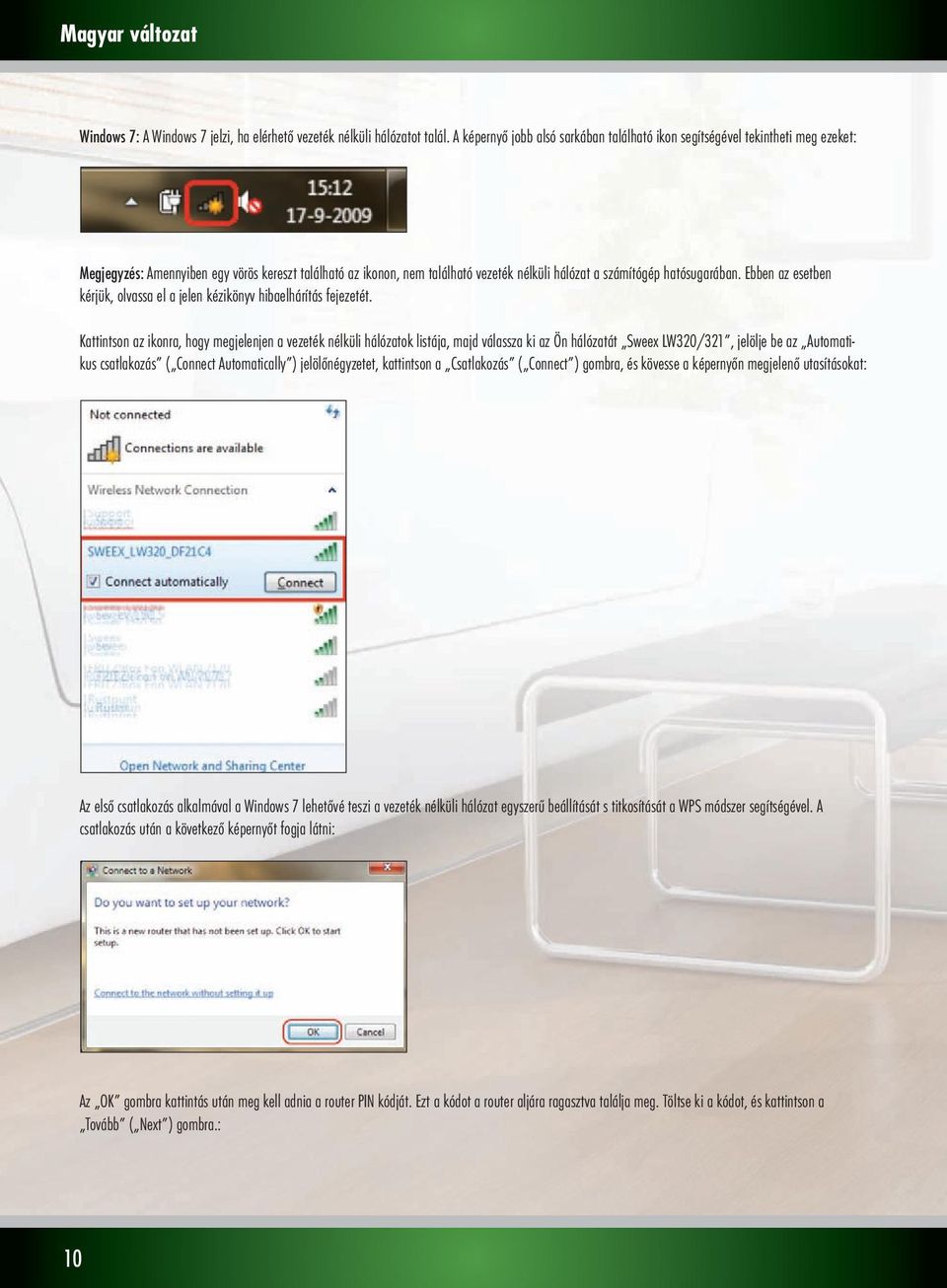

7 Windows 7: A Windows 7 jelzi, ha elérhető vezeték nélküli hálózatot talál. A képernyő jobb alsó sarkában található ikon segítségével tekintheti meg ezeket: Megjegyzés: Amennyiben egy vörös kereszt található az ikonon, nem található vezeték nélküli hálózat a számítógép hatósugarában. Ebben az esetben kérjük, olvassa el a jelen kézikönyv hibaelhárítás fejezetét. Kattintson az ikonra, hogy megjelenjen a vezeték nélküli hálózatok listája, majd válassza ki az Ön hálózatát Sweex LW320/321, jelölje be az Automatikus csatlakozás ( Connect Automatically ) jelölőnégyzetet, kattintson a Csatlakozás ( Connect ) gombra, és kövesse a képernyőn megjelenő utasításokat: Az első csatlakozás alkalmával a Windows 7 lehetővé teszi a vezeték nélküli hálózat egyszerű beállítását s titkosítását a WPS módszer segítségével. A csatlakozás után a következő képernyőt fogja látni: Az OK gombra kattintás után meg kell adnia a router PIN kódját. Ezt a kódot a router aljára ragasztva találja meg. Töltse ki a kódot, és kattintson a Tovább ( Next ) gombra.: 10

8 A következő megjelenő képernyőn adja meg a kívánt hálózati nevet és titkosítási kulcsot, majd nyomja meg a Tovább ( Next ) gombot a beállítások folytatásához. Megjegyzés: Az ehhez a beállításhoz tartozó alapértelmezett titkosítási metódus a WPA2. Amennyiben az eszköze nem támogatja a WPA2-t, megváltoztathatja a titkosítást a Haladó ( Advanced ) gombra kattintva. A router beállítása után a következő képernyőt fogja látni: Megjegyzés: Fontos, hogy feljegyezze, és biztonságos helyen tárolja a titkosítási kulcsot, a régebbi, nem WPS kompatibilis (pl. Windows XP) eszközök hálózathoz csatlakoztatásához. Mivel a hálózata most már be van állítva, és biztonságos, átugorhatja a Vezeték nélküli hálózatok beállítása és a Vezeték nélküli hálózat titkosítása fejezeteket. 11

9 Haladó beállítások A haladó beállítások akkor alkalmazza, ha ismeri, hogy az internet szolgáltatója milyen beállításokat vár el, vagy az egyszerű beállítás sikertelen volt. 4 további beállítása lehetőség van. A továbbiakban részletes leírást adunk ezekről a beállításokól. Hogy megtudja, mely beállítások felelnek meg az Ön internet szolgáltatójának, ellenőrizze a leírásban található szolgáltatói-listát. A lista a szolgáltatókat és a vonatkozó szolgáltatásokat tartalmazza. Minden szolgáltatás mellet megtalálható a hozzá tartozó helyes beállítás. Megjegyzés: Amennyiben az alábbi beállítások közül bármelyik nem működik azonnal, áramtalanítsa a modemet, várjon pár percet, majd kapcsolja azt vissza. Bejelentkezés a routerbe: A haladó beállításokhoz be kell jelentkeznie, hogy kézzel megadhassa az internet kapcsolat létrehozásához szükséges paramétereket. A bejelentkezéshez indítson el egy böngészőt, és írja be a címsorba a következő címet:: majd nyomja meg az Entert. A következő ablak jelenik meg: Felahasznlónév: sweex, jelszó: mysweex, majd nyomja meg az OK gombot. Amennyiben nem tud belépni, kérjük nézze meg a leírás hibaelhárítás fejezetét. A következő képnek kell megjelenie: Kattintson a Next gombra a haladó beállítások elindításához. Amennyiben más képernyőt lát, kattintson a bal oldalon található Quick Setup menüpontra: 12

10 Az internet beállítása varázsló képernyőt látja: Tovább léphet a haladó beállításokkal a későbbiekben részletezett valamelyik konfiguráció használatával Ellenőrizze, hogy a router sikeresen csatlakozott-e az internethez. Működő internet esetén minden beállítást ellenőrizhet a routerben. A beállítások érvényesítése után a router feldolgozza a változásokat, és vissza lép a System Status képernyőre. Amennyiben ez nem történik meg, kattintson a bal oldali menüben található Status parancsra. A státusz képernyő a következő képpen néz ki: Konfiguráció 1: Autómatikus felismerés Ez az opció automatikusan felismeri a szolgáltatója által használt kapcsolat típust. Amennyiben a kapcsolat típusa nem ismerhető fel automatikusan, kézzel kell konfigurálni azt. 13

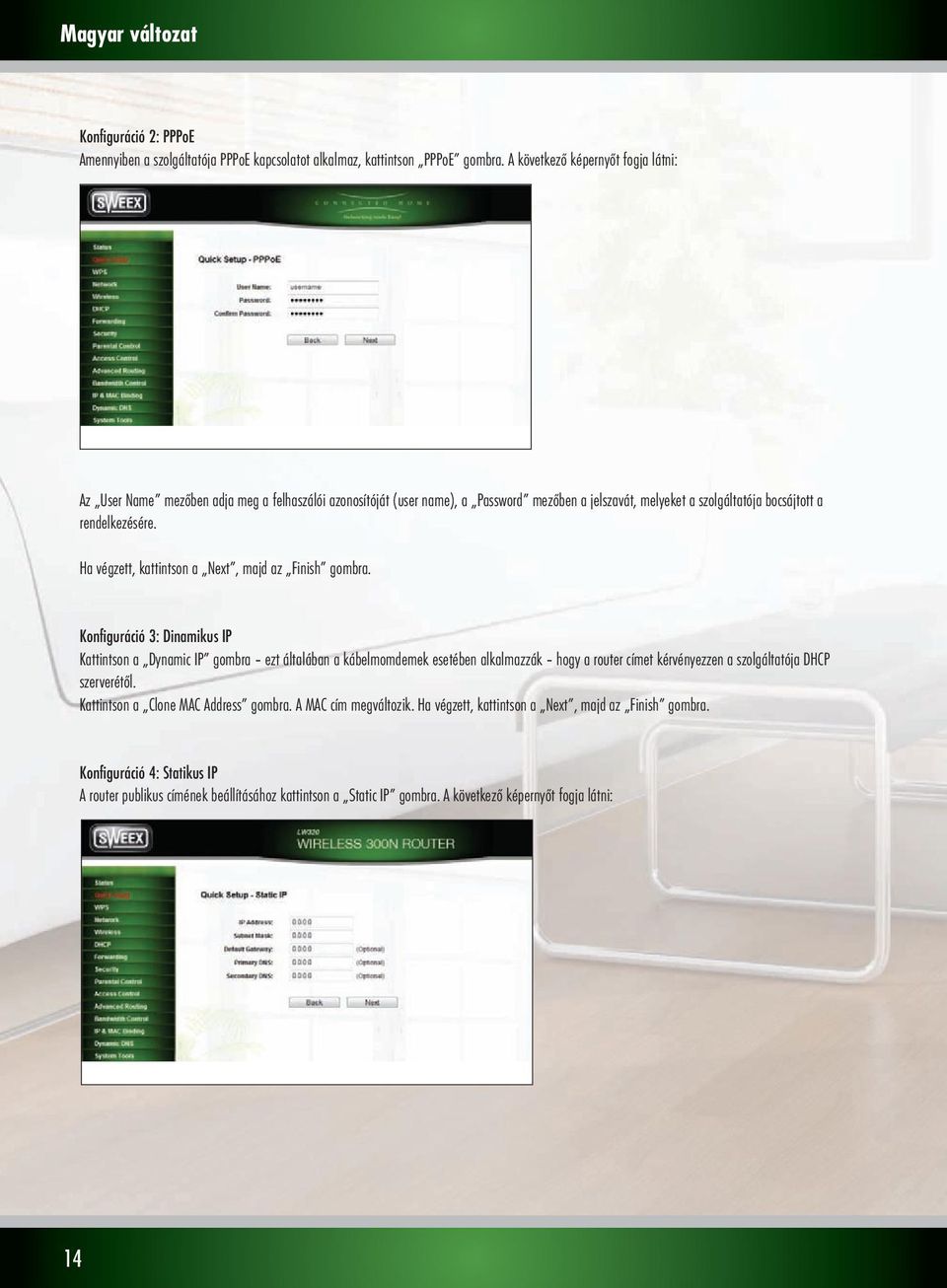

11 Konfiguráció 2: PPPoE Amennyiben a szolgáltatója PPPoE kapcsolatot alkalmaz, kattintson PPPoE gombra. A következő képernyőt fogja látni: Az User Name mezőben adja meg a felhaszálói azonosítóját (user name), a Password mezőben a jelszavát, melyeket a szolgáltatója bocsájtott a rendelkezésére. Ha végzett, kattintson a Next, majd az Finish gombra. Konfiguráció 3: Dinamikus IP Kattintson a Dynamic IP gombra ezt általában a kábelmomdemek esetében alkalmazzák hogy a router címet kérvényezzen a szolgáltatója DHCP szerverétől. Kattintson a Clone MAC Address gombra. A MAC cím megváltozik. Ha végzett, kattintson a Next, majd az Finish gombra. Konfiguráció 4: Statikus IP A router publikus címének beállításához kattintson a Static IP gombra. A következő képernyőt fogja látni: 14

12 Töltse ki a szolgáltatója által elvárt össes mezőt, és kattintson az Finish gombra. A kiválasztások folyamán lehetősége lesz az Basic vezetéknélküli hálózat konfigurálására. A következő képernyő minden választás alatt megjelenik: Töltse ki a mezőket az elvártaknak. A megjelenő opciókról a Vezeték nélküli hálózatok beállítása fejezetben talál bővebb információt. Néhány internet szolgáltató megköveteli a MAC cím klónozását, ezt a Network beállítások alatt a MAC Clone paranccsal állíthatja be. A MAC Clone parancs választása után a következő képernyő jelenik meg: Kattintson a Clone MAC Address gombra a MAC cím klónozásához. Megjegyzés: A MAC cím klónozását arról a számítógépről hajtsa végre, amelyik erredetileg a modemhez volt kötve. A klónozás idejére ezt a szmítógépet kábellel kösse a routerhet. A MAC cím klónozása általában nem működik vezetéknélküli hálózaton. 15

13 Vezeték nélküli hálózatok beállítása Javasolt, hogy a vezetéknélküli hálózat paramétereit egy olyan számítógépről módosítsa, ami kábelen csatlakozik a routerhez, különös tekintettel a biztonsági beállításokra. Ezzel megelőzheti a kapcsolat elvesztését, ha véletlen érvénytelen beállításokat alkalmaz. A vezeték nélküli hálózat beállításainak módosításához először lépjen be a routerbe a Haladó beállítások fejezetben leírtak szerint,majd kattintson a Wireless parancsra a bal oldalon. A következő képernyőt fogja látni: SSID Ezen a képernyőn a legfontosabb paraméter az SSID, ez lesz a vezeték nélküli hálózat neve, amire az azonosításhoz lesz szükség. Az SSID szórásának engedélyezésével mindenki, aki a hatótávolságon belül tartózkodik, látni fogja a hálózat nevét az elérhető hálózatok listájában. Ajánlott, hogy cserélje le az alapértelmezett SSID-t, ami Sweex LW320/321 megtartása ugyanis ütközést okozhat amennyiben a hatótávolságon belül még egy ugyanilyen típusú router található. Az SSID megváltoztatása után újra csatlakoznia kell a vezeték nélküli hálózathoz a Csatlakozás vezeték nélküli hálózathoz fejezetben leírtak szerint. Region A vezeték nélküli beállításokra vonatkozó szabályzások régiónként különbözhetnek, válassza ki a legördülő listából a saját régióját. Channel A Channel-val határozza meg a vezeték nélküli jel átviteli frekvenciáját. Az alapértelmezett opcióval ( AutoSelect ) a router bekapcsolás után kiválasztja a legjobb átviteli jellemzőjű csatornát. A csatorna megváltoztatása csak abban az esetben javasoltm hogy nagyon gyenge jelerősséget tapasztal. Mode A vezetéknélküli szabvány kiválasztására szolgál, javasolt, hogy az alapértelmezett beállításokat használja. Channel Width Ezzel az opcióval manuálisan kiválaszthatja a csatorna szélességét (20/40MHz), javasolt, hogy az alapértelmezett beállításokat használja. Max Tx Rate Kiválasztható a küldési sebesség, javasolt, hogy az alapértelmezett beállításokat használja. Bármelyik beállítás megváltoztatása után kattintson a Save gombra a beállítások érvényesítéséhez. 16

14 Vezeték nélküli hálózat titkosítása A vezeték nélküli titkosítás megvédi a hálózatát, így csak az engedélyezett eszközök tudják azt használni. A Sweex minden felhasználónak javasolja, hogy üzembehelyezés után titkosítsa a hálózatát. A hálózat titkosítása csak az internet sikeres beállítása után javasolt. A vezetékélküli hálózat titkosítására 4 módszert kinál a router: WPA/WPA2 (Vállalati/Személyes) a titkosítás kézi módszere. Megadhat egy hálózati kulcsot, és csak a kulcsot ismerő eszközök csatlakozhatnak a hálózathoz. Minden engedélyezni kívánt eszközben kézzel kell megadnia a kulcsot. A WPA-t a Windows Service Pak 2, és annál újabb rendszerek, és a legtöbb eszköz támogatja. Ez a jelenleg leginkább javasolt titkosítási módszer. A WPA2 a WPA korszerüsített változata, és legalább Windows Service Pak 3-at igényel. WPA/WPA2 vállalati kapcsolat használatához RADIUS szerver IP és jelszó szükséges. A WPS a WPA-ra épül, automatikus beállítást és kulcscserét tesz lehetővé egy PIN kód használatával és egy gomb megnyomásával. A WPS-t a Windows Vista Service Pak 2 és a Windows 7 támogatja. Windows XP alatt a WPS támogatás a vezetéknélküli adapter gyártója által biztosított szoftverektől és eszközöktől függ. Néhány 2005-nél régebbi eszköz, valamint Windows 98, ME, 2000 és a régebbi Windows XP verziók(service Pack 2 előttiek) nem támogatják a WPA használatát ebben az esetben vissza kell térni a régebbi WEP titkosítás használatához. A WEP üzemszerű használata nem javasolt, ugyanis a mai biztonsági szabványoknak nem felel meg maradéktalanul. A Biztonsági beállítások képernyő a baloldali menü Wireless Wireless Security menüpontjával érhető el. 17

15 1. metódus: WEP A WEP-pel való titkosítás beállítása 3 lépésből áll 1. Válassza ki a következő beállításokat: Type: Automatic (Az alapértelmezett beállítás használata javasolt) WEP Key Format: Hexadecimal vagy ASCII Key Selected: Adja meg a választott WEP key és adja meg Key type 2. Ha végzett a beállításokkal, kattintson a Save gombra. Amennyiben vezetékélküli hálózaton csatlakozott, akkor most megszakadt a a kapcsolat. Kövesse a Csatlakozás vezeték nélküli hálózathoz fejezetben leírtakat a most már biztonságos kapcsolat visszaállításához. 2. metódus:wpa A WPA-val való titkosítás beállítása 2 lépésből áll 1. Válassza ki a következő beállításokat: Security Mode: Mixed WPA/WPA2 WPA Algorithms: TKIP (csak vállalati) és AES Pass Phrase: Itt kell beállítani a hálózat biztonsági kulcsát (jelszavát) Ennek egy nehezen kitalálható szónak vagy kifejezésnek kell lennie. A jelszó minimális hossza 8 karakter. Javasoljuk, hogy jegyezze fel a jelszót, és tárolja a router közelében. A jelszó elvesztése esetén olvassa el a hibaelháírítás fejezetet. 2. Ha végzett a beállításokkal, kattintson a Save gombra. Amennyiben vezetékélküli hálózaton csatlakozott, akkor most megszakadt a a kapcsolat. Kövesse a Csatlakozás vezeték nélküli hálózathoz fejezetben leírtakat a most már biztonságos kapcsolat visszaállításához. 3. metódus:wps Ehhez a módszerhez nincs szükség további beállításokra, egyszerűen nyomja meg a WPS gombot a router előlapján. Néhány másodperc elteltével a router előlapján található WPS led villogni kezd. Amíg a led villog, WPS kompatibilis eszköze csatlakozni tud a routerhez. Sikeres csatlakozás után a villogás megszűnik. Újabb WPS kompatibilis eszköz csatlakoztatásához nyomha meg újra a gombot. A WPS-sek titkosított kapcsolat első beállítása után minden előzőleg társított eszköz elveszíti a kapcsolatát. Az újracsatlakoztatsához újra végig kell vinnie a 18

16 WPS metódust, vagy kézzel be kell írnia a WPA kulcsot az alább részletezett módon. Egy nem WPS kompatibilis eszköz WPS-sel titkostott hálózathoz csatlakoztatásáhpoz kattintson a WPS parancsra a baloldali menüben és a WPS Key (ASCII) mező tartalma a kapcsolódáshoz szükséges WPA kulcs. Haladó funkciók Ebben a fejezetben ismertetjük a router haladó funkcióit. A következő szekció feltételezi hálózati technológiák és kifejezések alapszintű ismeretét. Statikus DHCP Alapértelmezésben a router DHCP protokollon keresztül dinamikusan osztja a csatlakoztatott eszközöknek az IP címet. Ez a legfelahsználóbarátabb hálózati beállítás, de egyben ahhoz is vezethet, hogy az eszközök minden újracsatlakozáskor új IP címet kapnak. Számos esetben ez nem kívánatos működés, pl. ha port továbbítást alkalmat, ami megköveteli az eszköz IP-jének változatlanságát. Az egyik lehetséges megoldás lehet, hogy az eszközben magában ad meg fix IP címet, de ez problémához vezethet, ha az eszközt más hálózatokan is használni szeretné. A másik megoldás, hogy a routeren belül rendelünk fix IP-t az eszközhöz. Ezt statikus DHCP-nek, vagy DHCP foglalásnak hívják. Statiku DHCP beállításához jelentkezzen be a routerbe a Haladó beállítások fejezetben leírtak szerint, és kattintson a DHCP Address Reservation menüpontra a baloldalon. A következő képernyőt fogja látni: 19

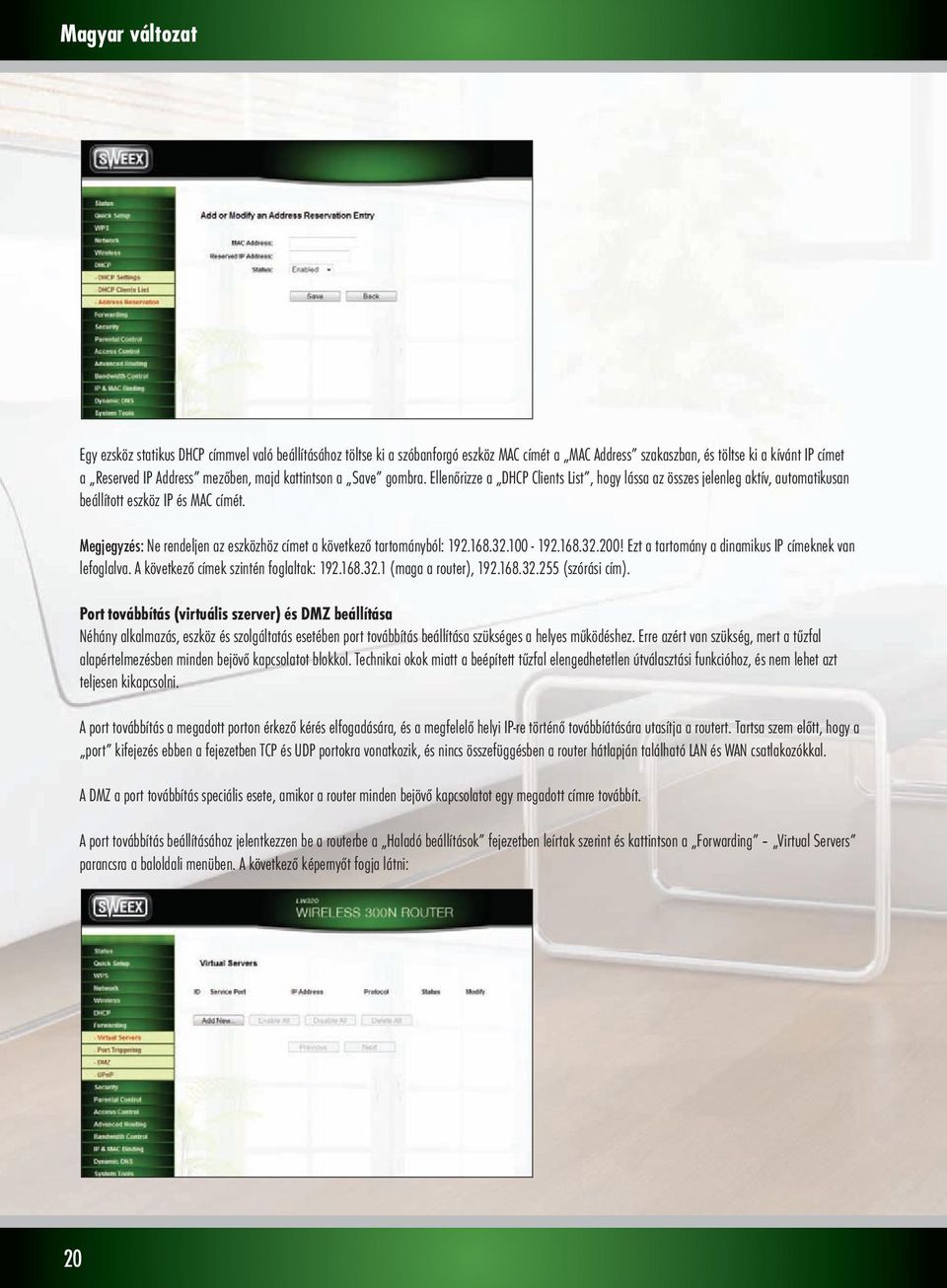

17 Egy ezsköz statikus DHCP címmvel való beállításához töltse ki a szóbanforgó eszköz MAC címét a MAC Address szakaszban, és töltse ki a kívánt IP címet a Reserved IP Address mezőben, majd kattintson a Save gombra. Ellenőrizze a DHCP Clients List, hogy lássa az összes jelenleg aktív, automatikusan beállított eszköz IP és MAC címét. Megjegyzés: Ne rendeljen az eszközhöz címet a következő tartományból: ! Ezt a tartomány a dinamikus IP címeknek van lefoglalva. A következő címek szintén foglaltak: (maga a router), (szórási cím). Port továbbítás (virtuális szerver) és DMZ beállítása Néhány alkalmazás, eszköz és szolgáltatás esetében port továbbítás beállítása szükséges a helyes működéshez. Erre azért van szükség, mert a tűzfal alapértelmezésben minden bejövő kapcsolatot blokkol. Technikai okok miatt a beépített tűzfal elengedhetetlen útválasztási funkcióhoz, és nem lehet azt teljesen kikapcsolni. A port továbbítás a megadott porton érkező kérés elfogadására, és a megfelelő helyi IP-re történő továbbíátására utasítja a routert. Tartsa szem előtt, hogy a port kifejezés ebben a fejezetben TCP és UDP portokra vonatkozik, és nincs összefüggésben a router hátlapján található LAN és WAN csatlakozókkal. A DMZ a port továbbítás speciális esete, amikor a router minden bejövő kapcsolatot egy megadott címre továbbít. A port továbbítás beállításához jelentkezzen be a routerbe a Haladó beállítások fejezetben leírtak szerint és kattintson a Forwarding Virtual Servers parancsra a baloldali menüben. A következő képernyőt fogja látni: 20

18 DMZ létrehozásához kattintson a DMZ parancsra a baloldali menüben, adja meg az IP címet, pipálja ki az Enable dobozt, és kattintson a Save gombra. Sávszélesség szabályozás A sávszélesség szabályozás sávszélesség kezelés néven is ismert. Lehetővé teszi bizonyos eszközök számára rendelkezésre álló sávszélesség szabályozását. Ez a funkció akkor lehet hasznos, ha pl. VoIP telefonáláshoz kell biztosítania megfelelő sávszélességet, vagy korlátozni szeretné a fájlcseréló alkalmazások számára elérhető sávszélességet. Sávszélesség szabályozás beállításához jelentkezzen be a routerbe a Haladó beállítások fejezetben leírtak szerint, majd kattintson a Bandwidth Control Rules List menüpontra a baloldalon, majd piplja ki az Enable dobozt. A következő képernyőt fogja látni: Először adja meg kbps-ban az internet elérésének le és feltöltési sebességét A szolgáltató által megadott névleges sebesség 90%-át, vagy a mért sebesség 95%-t adja meg. Következő lépésben elkezdheti létrehozni a szabályokat. Adja meg, mely port(ok)ra és protokoll(ok)ra szeretné a szabályt alkalmazni, vagy válasszon az előre megadott szolgáltatások közül, valamint állítsa be az eszköz IP-címét, vagy több eszköz esetén az eszközök IP-tartományát, majd állítsa be a garantált és maximális sávszélességet. Következőnek kattintson a Save gombra. Megjegyzés: Megadott eszközre vonatkozó forgalomkorlátozás esetén ajánlott az eszköznek először statikus DHCP címet beállítani. Máskülönben az IP cím megváltozása esetén a szabály egyáltalán nem, vagy nem a kívánt eszközre fog vonatkozni. 21

19 Hibaelhárítás A kézikönyv jelen fejezete számos gyakori problémát leír, amelyekkel könnyen találkozhat, valamint azok megoldását. Nem tud belépni a routerbe a következő címen: A Windwos azt jelzi, hogy működő hálózatom van. Ezt a problémát a számítógépe helytelen IP beállításai okozhatják. Ellenőrizze, szükség esetén módosítsa a beállításokat az alábbiaknak megfelelően: Windows XP 1. Kattintson a képernyő bal alsó sarkában található Start menüre, majd válassza a Vezérlőpult ( Control Panel ) opciót 2. A vezérlőpulton kattintson a Hálózati és internetes kapcsolatok ( Network and Internet Connections ) ikonra, majd nyissa meg a Hálózati kapcsolatok ( Network Connections ) lehetőséget. Amennyiben vezérlőpult a klasszikus nézetet (Classic View) használja, megnyithatja a Hálózati kapcsolatok ( Network Connections ) menüt közvetlenül a Vezérlőpultból is. 22

20 3. Kattintson az egér jobb gombjával a LAN vagy nagysebességű internet kapcsolat alatt felsorolt első kapcsolatra példánkban ez a Helyi kapcsolat ( Local Area Connection ) majd válassza a Tulajdonságok ( Properties ) opciót. Amennyiben több aktív hálózati kapcsolattal rendelkezik, ismételje meg a 3-6. lépéseket mindegyik esetén. 4. Megjelenik a csatlakozás tulajdonságai ablak. Válassza ebben az ablakban az egér jobb gombjával az Internet Protokoll ( Internet Protocol ) opciót, majd kattintson a Tulajdonságok ( Properties ) gombra: 23

21 5. Megjelenik az Internet protokoll tulajdonságai ablak. Ebben az ablakban győződjön meg róla, hogy mindkét opció esetén az Automatikus kérése ( Obtain automatically ) beállítás aktív: 6. Erősítse meg a beállításokat az OK gombra kattintva. Ezzel a Windows XP hálózati beállításai megfelelően be vannak állítva a router használatához. Windows Vista 1. Kattintson a képernyő bal alsó sarkában található Start menüre, majd válassza a Vezérlőpult ( Control Panel ) opciót 24

22 2. A vezérlőpulton (Control Panel) válassza A hálózati állapot és feladatok megjelenítése ( View network status and tasks ) menüt. Amennyiben vezérlőpultja (Control Panel) a klasszikus nézetet (Classic View) használja, kattintson duplán a Hálózati és megosztási központ ( Network and Sharing Center ) ikonra: 3. Megnyílik a Hálózati és megosztási központ (Network and Sharing Center) ablak. A Hálózati és megosztási központban (Network and Sharing Center) kattintson a Hálózati kapcsolatok kezelése ( Manage network connections ) lehetőségre a bal oldalon: 25

23 4. Kattintson az egér jobb gombjával a LAN vagy nagysebességű internet kapcsolat alatt felsorolt első kapcsolatra példánkban ez a Helyi kapcsolat ( Local Area Connection ) majd válassza a Tulajdonságok ( Properties ) opciót. Amennyiben több aktív hálózati kapcsolattal rendelkezik, ismételje meg a 4-7. lépéseket mindegyik esetén: 5. Megjelenik a csatlakozás tulajdonságai ablak. Válassza ebben az ablakban az egér jobb gombjával az Internet Protokoll Verzió 4 ( Internet Protocol Version 4 ) opciót, majd kattintson a Tulajdonságok ( Properties ) gombra: 26

24 6. Megjelenik az Internet protokoll Verzió 4 tulajdonságai ablak. Ebben az ablakban győződjön meg róla, hogy mindkét opció esetén az Automatikus kérése ( Obtain automatically ) beállítás aktív: 7. Erősítse meg a beállításokat az OK gombra kattintva. Ezzel a Vista hálózati beállításai megfelelően be vannak állítva a router használatához. Windows 7 1. Kattintson a képernyő bal alsó sarkán található Start menüre, majd válassza a Vezérlőpult ( Control Panel ) opciót 27

25 2. A vezérlőpulton (Control Panel) válassza A hálózati állapot és feladatok megjelenítése ( View network status and tasks ) menüt. Amennyiben vezérlőpultja (Control Panel) ikon nézetet használja (icon view), kattintson duplán a Hálózati és megosztási központ ( Network and Sharing Center ) ikonra: 3. Megnyílik a Hálózati és megosztási központ (Network and Sharing Center) ablak. A Hálózati és megosztási központban (Network and Sharing Center) kattintson Adapterbeállítások módosítása ( Change adapter settings ) lehetőségre a bal oldalon: 28

26 4. Kattintson az egér jobb gombjával az első felsorolt példánkban a Helyi kapcsolat ( Local Area Connection ) kapcsolatra, majd válassza a Tulajdonságok ( Properties ) opciót. Amennyiben több aktív hálózati kapcsolattal rendelkezik, ismételje meg a 4-7. lépéseket mindegyik esetén: 5. Megjelenik a csatlakozás tulajdonságai ablak. Válassza ebben az ablakban az egér jobb gombjával az Internet Protokoll Verzió 4 ( Internet Protocol Version 4 ) opciót, majd kattintson a Tulajdonságok ( Properties ) gombra: 29

27 6. Megjelenik az Internet protokoll Verzió 4 tulajdonságai ablak. Ebben az ablakban győződjön meg róla, hogy mindkét opció esetén az Automatikus kérése ( Obtain automatically ) beállítás aktív: 7. Erősítse meg a beállításokat az OK gombra kattintva. Ezzel a Windows 7 hálózati beállításai megfelelően be vannak állítva a router használatához. Úgy tűnik, hogy csatlakoztam a hálózathoz, de az Internet Explorer a következő hibaüzenetet adja: az Internet Explorer nem tudja megjeleníteni a weblapot ( Internet Explorer cannot display the webpage ). Ezt a problémát a proxy szerver helytelen beállításai okozhatják. Ezt az alábbi módon orvosolhatja: 1. Az Internet Explorerben kattintson a Eszközök ( Tools ) menüre vagy ikonra, és válassza az Internetbeállítások ( Internet Options ) lehetőséget. 2. Az Internetbeállítások ( Internet Options ) ablak megnyílik. 30

28 3. Ebben az ablakban kattintson a Kapcsolatok ( Connections ) fülre, majd válassza a LAN-beállítások ( LAN Settings ) gombot. 4. A LAN-beállítások ( LAN Settings ) ablak megnyílik. Győződjön meg róla, hogy minden jelölőnégyzet jelöletlen, majd véglegesítse a beállításokat az OK gombra kattintva 31

29 A számítógépem azt jelzi, hogy nincs kapcsolat a hálózattal. Ezt a problémát áltaélában megoldja a csatlakozók és led-ek alapos ellenőrzése. Vezetékes számítógép esetében kövesse vissza a vezetéket a router hátlapjáig. A vezetéknek az egyik sárga aljzatba kell csatlakoznia. A sárga csatlakozók számozva vannak, és mindegyik csatlakozóhoz tartozik egy visszajelző LED a router előlapján. A fénynek világítania kell, ez jelzi a működő kapcsolatot. Ha a fény nem világít, mozgassa meg a kábelt, vagy próbáljon ki egy másikat. Vezeték nélküli számítógép esetében ellenőrizze a vezeték nélküli hálózat ikonját a képernyő jobb alsó sarkában nem szabad egy piros keresztet látnia. Amennyiben piros kereszetet lát, kövesse a Csatlakozás vezeték nélküli hálózathoz fejezetben leírtakat. Windows Vistát használok, és a rendszer az alábbi hibaüzenetet küldi: a hálózat ezen számítógépen mentett beállításai nem felelnek meg a hálózat követelményeinek ( the settings saved on this computer for the network do not match the requirements of the network ), amikor vezeték nélküli hálózati kapcsolatot próbálok létesíteni. Ez a probléma az alábbi módon oldható meg: 1. A vezérlőpulton (Control Panel) válassza A hálózati állapot és feladatok megjelenítése ( View network status and tasks ) menüt. Amennyiben vezérlőpultja (Control Panel) a klasszikus nézetet (Classic View) használja, kattintson duplán a Hálózati és megosztási központ ( Network and Sharing Center ) ikonra: 2. Megnyílik a Hálózati és megosztási központ (Network and Sharing Center) ablak. A Hálózati és megosztási központban (Network and Sharing Center) kattintson a Vezeték nélküli hálózatok kezelése ( Manage wireless networks ) lehetőségre a bal oldalon: 32
