1 Egyedi formájú forrasztási felületek (padek) Language Tworzenie padów o niestandardowych ksztatach English Contents

2 A szabványos pad tulajdonságai Egyedi formájú pad készítése Lehetségek egyedi formák elállítására Segédpontok használata a rajzoláshoz Körvonal területté alakítása Forrasztásgátló és forraszanyag maszk rétegek definiálása Számított maszkok Kézzel definiált maszkok Egyedi padek összeköttetéseinek huzalozása Egyedi padek termikus összeköttetései Köszönetnyilvánítás

3

4 A szabványos pad tulajdonságai Az Altium Designer szabvány padjei lehetnek: Különböz alakúak lehetnek: kör, téglalap, lekerekített téglalap, nyolcszög. X és Y irányban különböz méretek lehetnek, kibvítve ezzel a fenti formákat Az egyes rétegeken különböz formájúak lehetnek. Kör vagy nyújtott alakú furat, akár megadott távolságra a pad középpontjától. Egyedi formájú pad készítése A fentiektl eltér alakú pad létrehozásához egyedi formájú padre van szükség. Ezeket különböz elemek elhelyezésével lehet megrajzolni, mely vezet felületekbl összeáll majd a szükséges forma. Az egyedi formának tartalmaznia kell egy kis padet, mely a csatlakozási pontot határozza meg. Ez akár furattal is rendelkezhet. Az alkatrészek footprintjéhez számos különböz formájú pad szükséges. Bármely tervezéshez használt objekumot felhasználhatjuk a pad megrajzolásához. Válassza ki a szükséges elemeket, pl. a lenti kapcsoló számos Track (huzal) és 2 db. Arc (körív) objektumokból épül fel.

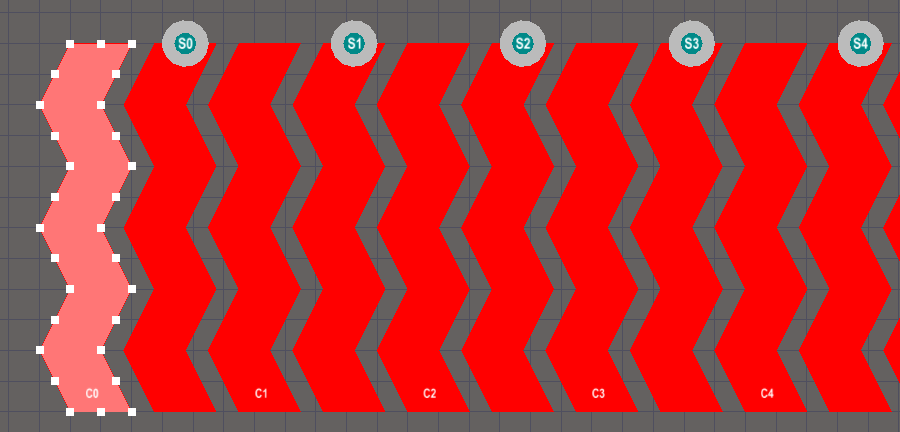

5 Membrán kapcsoló footprintje Lehetségek egyedi formák elállítására Bonyolult formák megrajzolásához a Solid Region objektum az ideális, sokszög objektumként gyakorlatilag bármilyen formát elállíthatunk használatával. Az alábbi footprint megrajzolásához elször a rasztert kell a cikkcakkos formának megfelelen beállítani, majd megrajzolni az els cikkcakkos felületet. Ezután már csak be kell illesztenünk azt a kívánt számban. Ez után a kapcsolódási pontok meghatározásához felváltva egy-egy felületszerelt és furatszerelt padet helyezünk a felületek végére. Egyedi formák kialakításához használható a Solid Region objektum. Segédpontok használata a rajzoláshoz

6 Ha a pad formája olyan pontokon van, mely nem esik pont a raszterre, akkor célszer segédpontokat vagy segédvonalakat használni a pontok elhelyezéséhez. Az alábbi animáció egy ék alakú pad megrajzolását mutatja be: A Guide Manager ablak segítségével definiálunk 4 segédpontot, Kikapcsoljuk a Snap to Grid beállítást és engedélyezzük a Snap to Guides beállítást (így az egér csak a megadott segédpontokhoz fog "odaragadni"), A segédpontokra elhelyezünk egy Solid Region objektumot, A meglév alakzatot a kell mennyiségben és forgatással másoljuk/beillesztjük. Az alábbi animáció nem mutatja a padek elhelyezését, valamint a forrasztásgátló maszkréteg meghatározását, melyet egy kör megrajzolásával határozunk meg a Solder Mask rétegen. Rövid animáció egy egyedi pad megrajzolásához segédpontok alkalmazásával. Körvonal területté alakítása Másik lehetség, ha elször megrajzoljuk az egyedi pad körvonalát vonalak és körívek segítségével, majd átkonvertáljuk azt Solid Region objektummá. Az következkben egy felületszerelt tekercs footprintjének megrajzolása látható. Ehhez az alábbi lépések szükségesek: Állítsuk a rasztert úgy, hogy igazodjon a pad küls méreteihez. Adjunk hozzá 2 függleges és 2 vízszintes segédvonalat, hogy egyszersítsük a vonalak elhelyezését. Állítsunk be egy polárkoordináta alakú rasztert úgy, hogy sugara illeszkedjen a pad bels körívéhez. Helyezzük el a különböz vonal és körív elemeket az alábbi animáció szerint. A körív elhelyezésénél a súgó segítségével állítsuk be a sugarat és a kezd- és végpontot. Méretezzük át a vízszintes vonalat az elhelyezett körvonal szerint. Jelöljük ki a körvonalat, majd a Tools»Convert»Create Region from Selected Primitives paranccsal alakítsuk kitöltött területté. Módosítsuk a felület rétegét Top Layer-re, és engedélyezzük a Mask Expansion beállítást. A befejezéshez másoljuk át a felületet a második kontaktus kialakításához, helyezzünk el egy kis padet felületenként a kapcsolódási pont definiálásához, majd adjuk hozzá az alkatrész körvonalát.

7 Rövid animáció egy egyedi pad megrajzolásához körvonal területté konvertálásáról. Forrasztásgátló és forraszanyag maszk rétegek definiálása Lényegében 2 lehetség van az egyedi pad maszk-tulajdonságai megadásához Az Altium Designer maszk-kiszámítását használva. Kézzel megrajzolni a megfelel maszk rétegeken a szükséges ablakot. Számított maszkok Altium Designer-ben bármely primitív elemhez rendelhetünk hozzá kiszámított maszk ablakokat (forrasztásgátló és forraszanyag), mely lehet felhasználó-által megadott méret, vagy szabályok által definiált. Ezt a megfelel Mask Expansion beállítások módosításával adhatjuk meg, ahogy az alábbi képen is látható.

8 A maszkrétegen lév ablak méretének megadása kézzel, vagy szabályok alapján. Kézzel definiált maszkok Ha a maszk rétegen lév ablakok nem egyszeren csak követik a pad formáját, akkor az automatikusan számított maszk nem használható. Ez esetben magunk kell a megfelel objektumot elhelyeznünk a maszk rétegeken. Ne feledjük, hogy a forrasztásgátló maszk egy negatív réteg, azaz, ahol a rétegen objektum szerepel, ott a valóságban egy ablak lesz a maszkon. Az alábbi képen egy nyomógomb látható, melyhez a fels forrasztásgátló maszk rétegen kör objektumokat helyeztünk el.

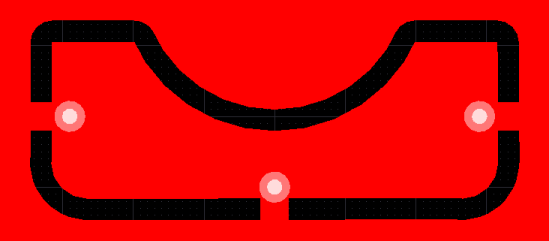

9 Ha a maszk alakja nem egyezik a pad alakjával, akkor kézzel kell objektumokat elhelyeznünk a forma kialakításához. Egyedi padek összeköttetéseinek huzalozása Mivel az Altium Designer képes felismerni és kezelni az összeköttetéseket bármely vezet objektum között, így nincs korlátozás az egyedi padek huzalozásában. Egyedi padek termikus összeköttetései Egyedi padekre legtöbbször nagyobb, szokatlan formájú padekkel rendelkez alkatrészek esetén van szükségünk. Ha ezeket a padeket szeretnénk hozzákötni majd egy azokat körülvev poligonhoz, akkor a termikus összeköttetéseket már a megrajzoláskor létre kell hoznunk. Az Altium Designer kisebb padeket használ az egyedi paden belül arra, hogy a poligon hova kapcsolódjon hozzá. Ahhoz, hogy megbizonyosodjunk afell, hogy a kis padek majd csatlakozni fognak a poligonhoz, helyezzük ket az egyedi pad szélére. Az egyedi pad szélétl lév távolságuk legyen kisebb a poligon csatlakozásának vastagságának felénél. Helyezzünk el annyi kis padet, ahány csatlakozási pont szükséges.

10 Poligon csatlakozási pontonként egy kis pad Info Az alábbi oldalon talál további információt az új footprintek használatáról és, hogy hogyan vigye át a netlist információkat a padrl egy összefügg felületre: Additional information for using the new Footprints at a PCB and how to transfer netlist information from the Pad to the Polyregion can be found at Creating Library Components: Managing Components that Include Routing Primitives in their Footprint Köszönetnyilvánítás * A footprintek Dennis Saputelli, Integrated Controls, Inc.-tl származnak.
