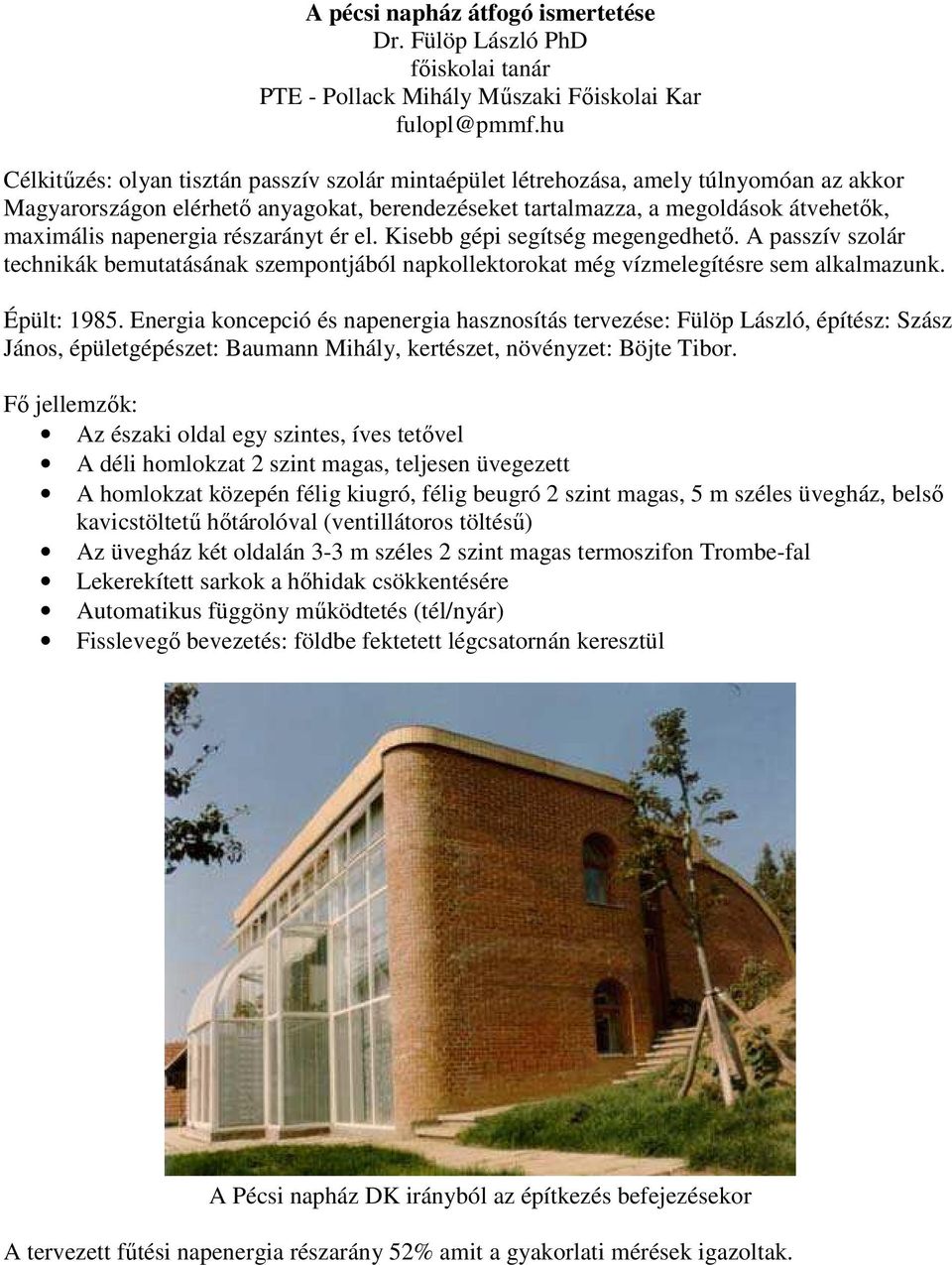

1 A pécsi napház átfogó ismertetése Dr. Fülöp László PhD fıiskolai tanár PTE - Pollack Mihály Mőszaki Fıiskolai Kar fulopl@pmmf.hu Célkitőzés: olyan tisztán passzív szolár mintaépület létrehozása, amely túlnyomóan az akkor Magyarországon elérhetı anyagokat, berendezéseket tartalmazza, a megoldások átvehetık, maximális napenergia részarányt ér el. Kisebb gépi segítség megengedhetı. A passzív szolár technikák bemutatásának szempontjából napkollektorokat még vízmelegítésre sem alkalmazunk. Épült: Energia koncepció és napenergia hasznosítás tervezése: Fülöp László, építész: Szász János, épületgépészet: Baumann Mihály, kertészet, növényzet: Böjte Tibor. Fı jellemzık: Az északi oldal egy szintes, íves tetıvel A déli homlokzat 2 szint magas, teljesen üvegezett A homlokzat közepén félig kiugró, félig beugró 2 szint magas, 5 m széles üvegház, belsı kavicstöltető hıtárolóval (ventillátoros töltéső) Az üvegház két oldalán 3-3 m széles 2 szint magas termoszifon Trombe-fal Lekerekített sarkok a hıhidak csökkentésére Automatikus függöny mőködtetés (tél/nyár) Fisslevegı bevezetés: földbe fektetett légcsatornán keresztül A Pécsi napház DK irányból az építkezés befejezésekor A tervezett főtési napenergia részarány 52% amit a gyakorlati mérések igazoltak.

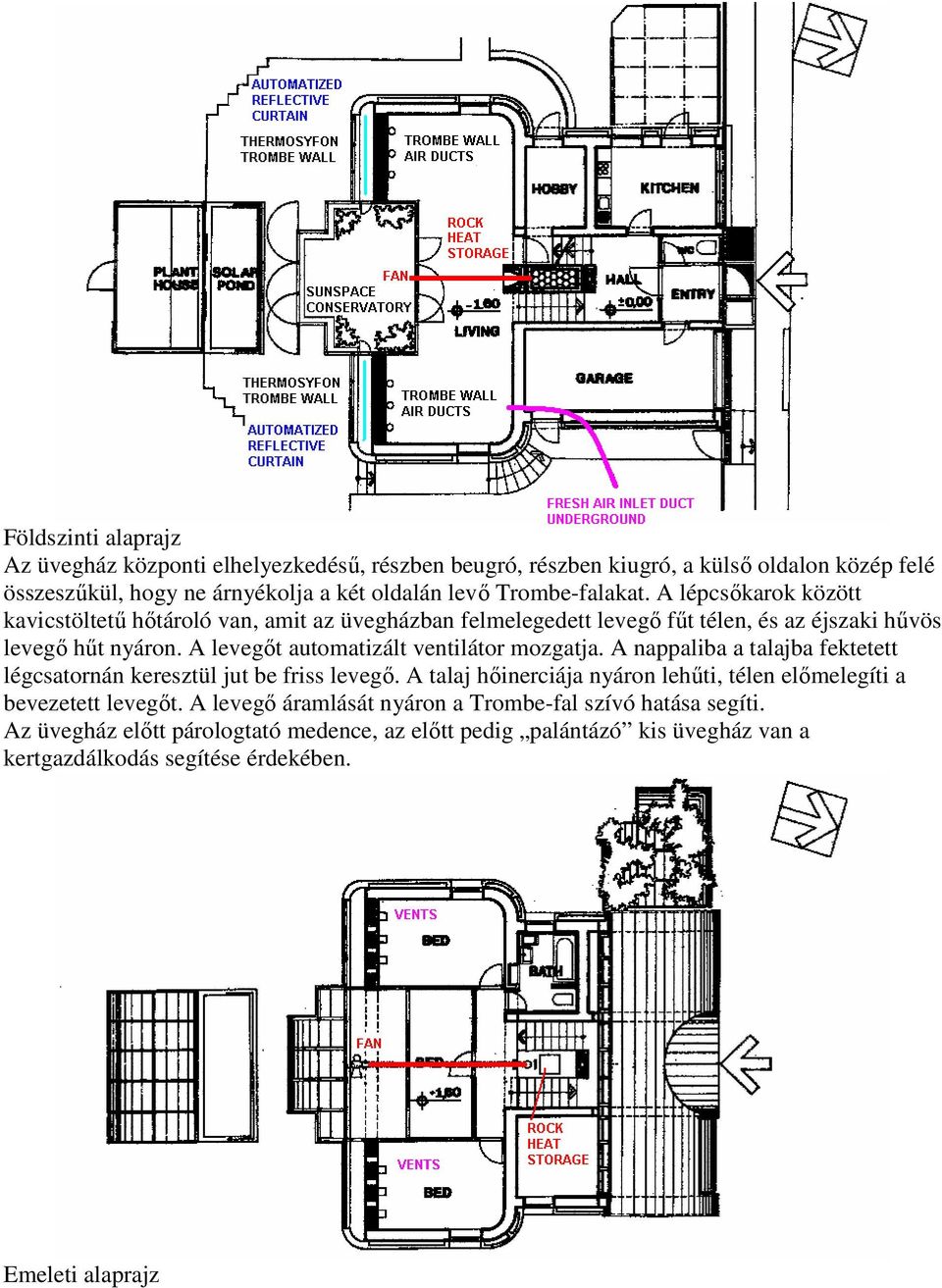

2 Földszinti alaprajz Az üvegház központi elhelyezkedéső, részben beugró, részben kiugró, a külsı oldalon közép felé összeszőkül, hogy ne árnyékolja a két oldalán levı Trombe-falakat. A lépcsıkarok között kavicstöltető hıtároló van, amit az üvegházban felmelegedett levegı főt télen, és az éjszaki hővös levegı hőt nyáron. A levegıt automatizált ventilátor mozgatja. A nappaliba a talajba fektetett légcsatornán keresztül jut be friss levegı. A talaj hıinerciája nyáron lehőti, télen elımelegíti a bevezetett levegıt. A levegı áramlását nyáron a Trombe-fal szívó hatása segíti. Az üvegház elıtt párologtató medence, az elıtt pedig palántázó kis üvegház van a kertgazdálkodás segítése érdekében. Emeleti alaprajz

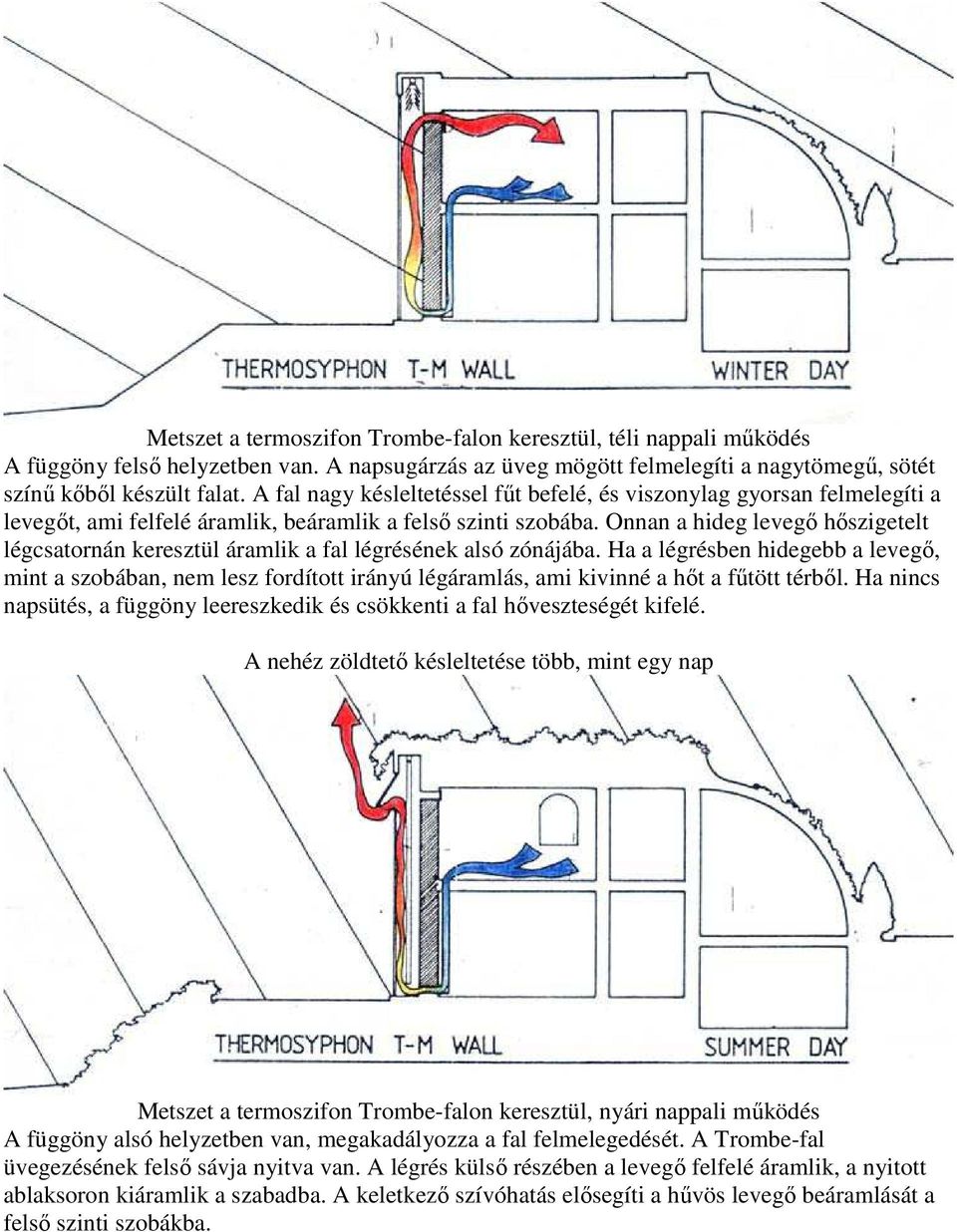

3 Metszet a termoszifon Trombe-falon keresztül, téli nappali mőködés A függöny felsı helyzetben van. A napsugárzás az üveg mögött felmelegíti a nagytömegő, sötét színő kıbıl készült falat. A fal nagy késleltetéssel főt befelé, és viszonylag gyorsan felmelegíti a levegıt, ami felfelé áramlik, beáramlik a felsı szinti szobába. Onnan a hideg levegı hıszigetelt légcsatornán keresztül áramlik a fal légrésének alsó zónájába. Ha a légrésben hidegebb a levegı, mint a szobában, nem lesz fordított irányú légáramlás, ami kivinné a hıt a főtött térbıl. Ha nincs napsütés, a függöny leereszkedik és csökkenti a fal hıveszteségét kifelé. A nehéz zöldtetı késleltetése több, mint egy nap Metszet a termoszifon Trombe-falon keresztül, nyári nappali mőködés A függöny alsó helyzetben van, megakadályozza a fal felmelegedését. A Trombe-fal üvegezésének felsı sávja nyitva van. A légrés külsı részében a levegı felfelé áramlik, a nyitott ablaksoron kiáramlik a szabadba. A keletkezı szívóhatás elısegíti a hővös levegı beáramlását a felsı szinti szobákba.

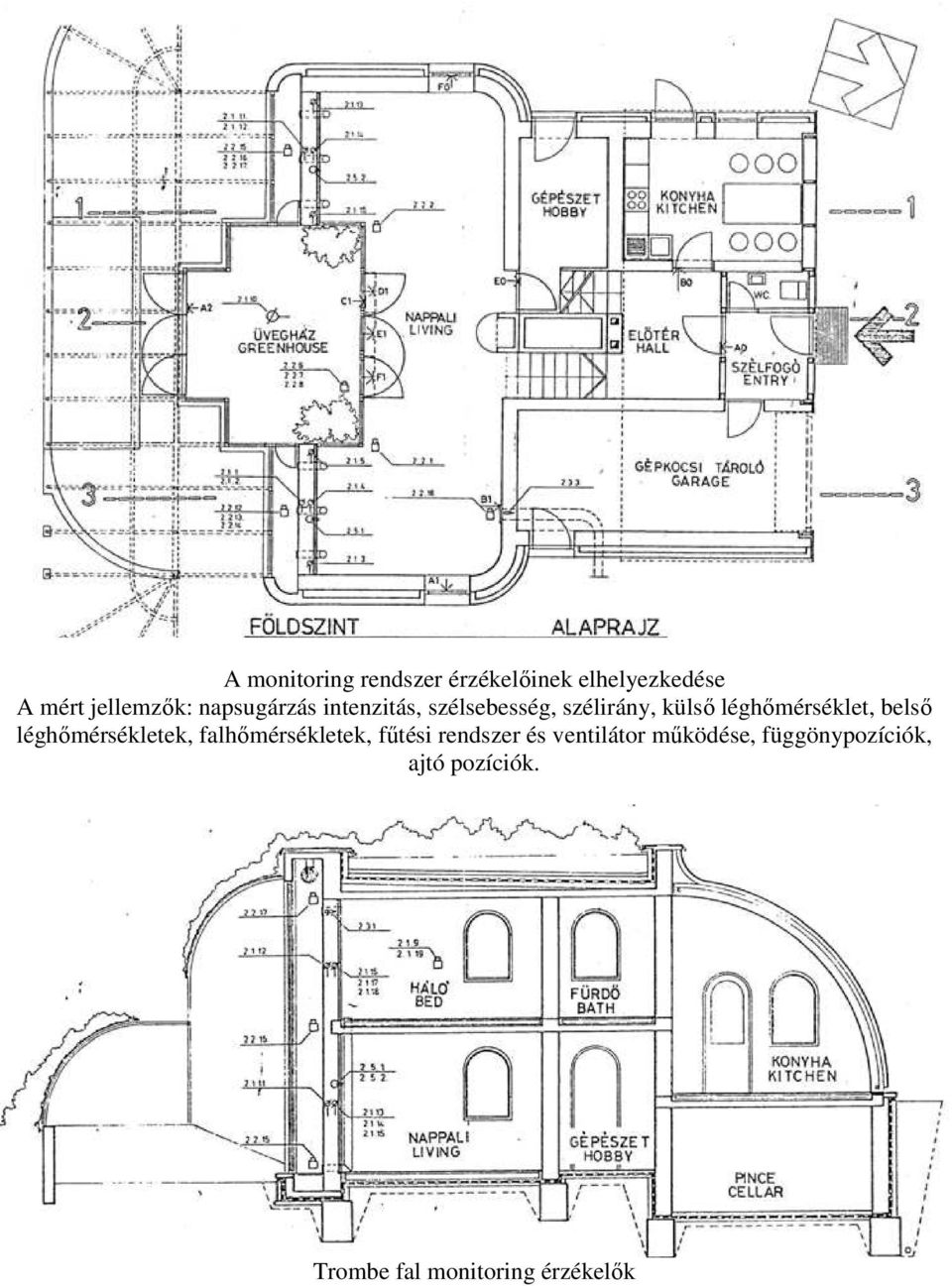

4 A monitoring rendszer érzékelıinek elhelyezkedése A mért jellemzık: napsugárzás intenzitás, szélsebesség, szélirány, külsı léghımérséklet, belsı léghımérsékletek, falhımérsékletek, főtési rendszer és ventilátor mőködése, függönypozíciók, ajtó pozíciók. Trombe fal monitoring érzékelık

5 A pécsi napház a palántázóval Nézet Dél-Nyugatról. Az árnyékoló függöny leengedve. Az árnyékoló függöny mőködése: Tél: derült idıben fenn (éjszaka és borult idıben lenn) Nyár: derült idıben lenn (éjszakára fenn) Az üvegház nézete a felsı szinti középsı szobából

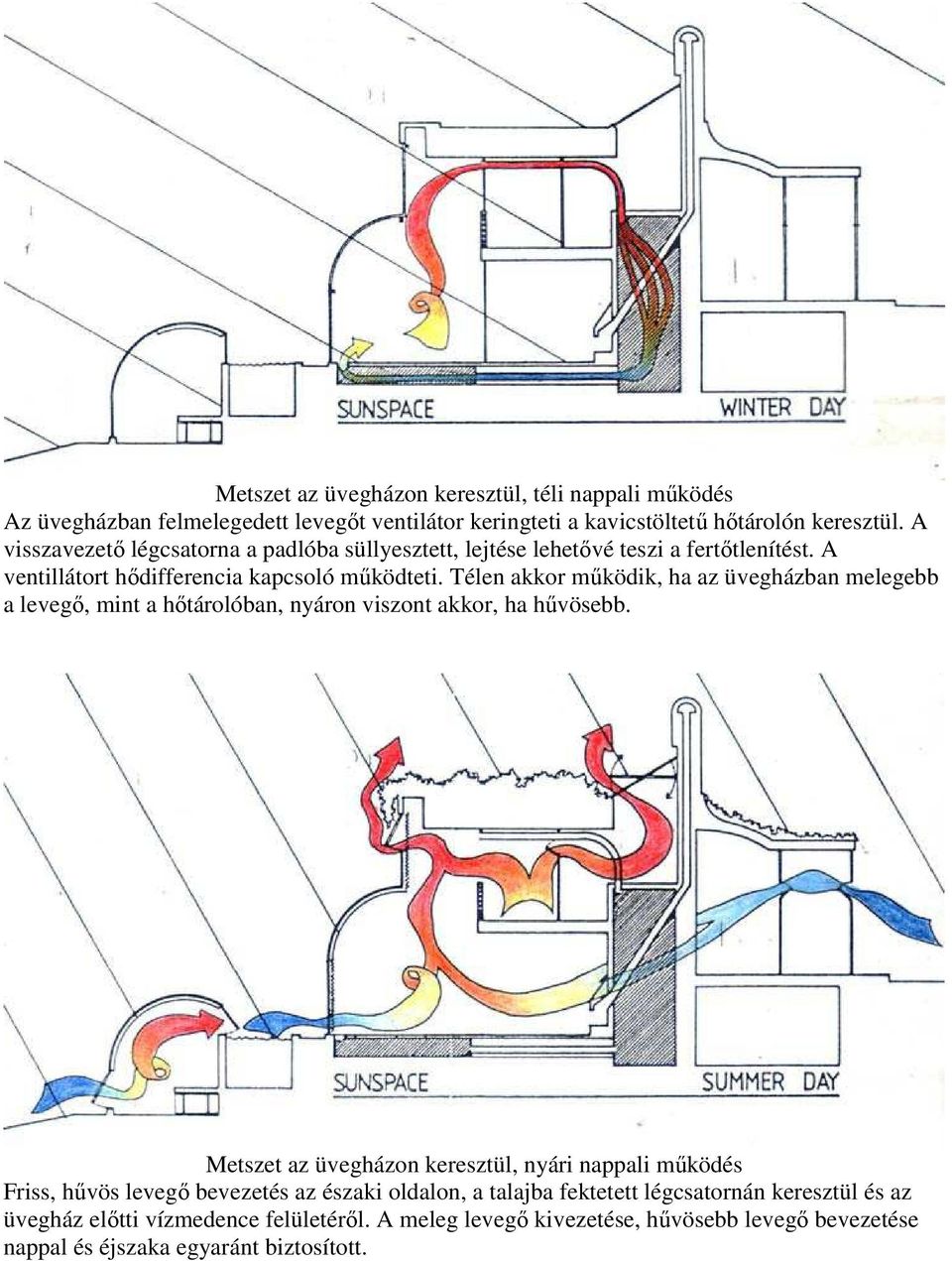

6 Metszet az üvegházon keresztül, téli nappali mőködés Az üvegházban felmelegedett levegıt ventilátor keringteti a kavicstöltető hıtárolón keresztül. A visszavezetı légcsatorna a padlóba süllyesztett, lejtése lehetıvé teszi a fertıtlenítést. A ventillátort hıdifferencia kapcsoló mőködteti. Télen akkor mőködik, ha az üvegházban melegebb a levegı, mint a hıtárolóban, nyáron viszont akkor, ha hővösebb. Metszet az üvegházon keresztül, nyári nappali mőködés Friss, hővös levegı bevezetés az északi oldalon, a talajba fektetett légcsatornán keresztül és az üvegház elıtti vízmedence felületérıl. A meleg levegı kivezetése, hővösebb levegı bevezetése nappal és éjszaka egyaránt biztosított.

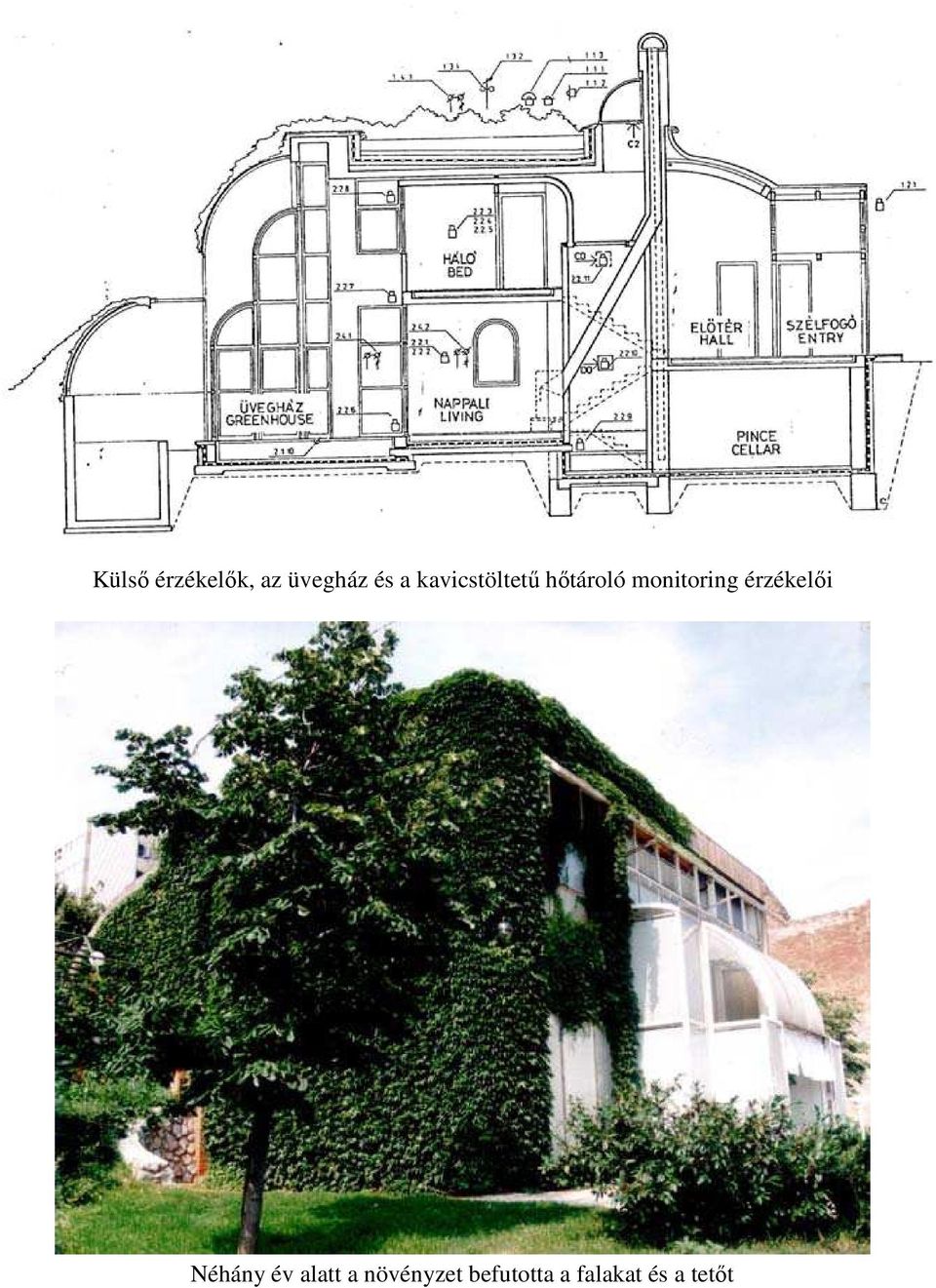

7 Külsı érzékelık, az üvegház és a kavicstöltető hıtároló monitoring érzékelıi Néhány év alatt a növényzet befutotta a falakat és a tetıt
