Spaltaxt 6t Compact Plus/Comfort. D Kiadás: 9933

Átírás

1 Spaltaxt 6t Compact Plus/Comfort D Kiadás: 9933

2

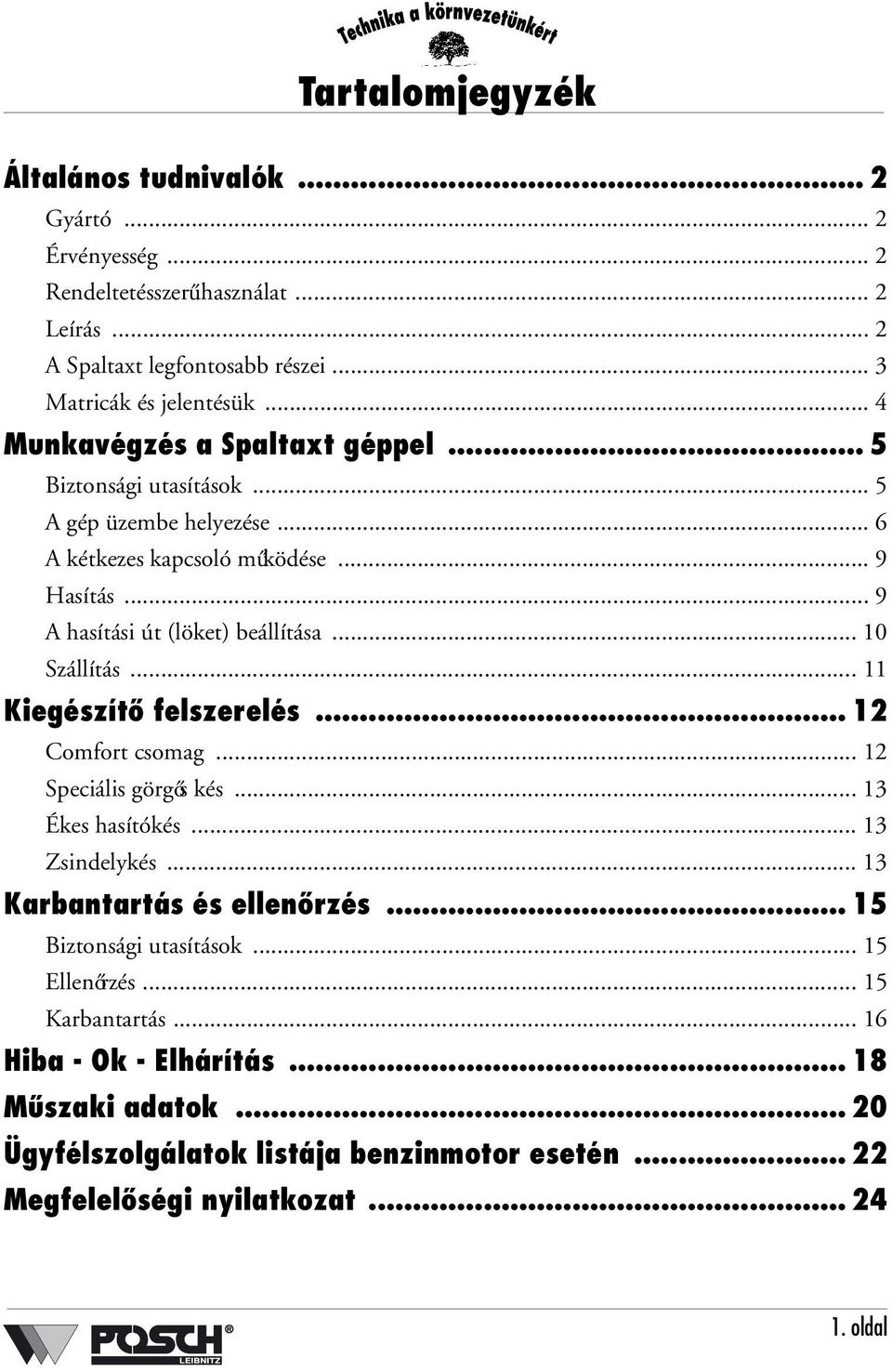

3 Tartalomjegyzék Általános tudnivalók... 2 Gyártó... 2 Érvényesség... 2 Rendeltetésszerűhasználat... 2 Leírás... 2 A Spaltaxt legfontosabb részei... 3 Matricák és jelentésük... 4 Munkavégzés a Spaltaxt géppel... 5 Biztonsági utasítások... 5 A gép üzembe helyezése... 6 A kétkezes kapcsoló működése... 9 Hasítás... 9 A hasítási út (löket) beállítása Szállítás Kiegészítő felszerelés Comfort csomag Speciális görgős kés Ékes hasítókés Zsindelykés Karbantartás és ellenőrzés Biztonsági utasítások Ellenőrzés Karbantartás Hiba - Ok - Elhárítás Műszaki adatok Ügyfélszolgálatok listája benzinmotor esetén Megfelelőségi nyilatkozat oldal

4 Általános tudnivalók Általános tudnivalók Gyártó Posch Gesellschaft m.b.h. Paul-Anton-Kellerstraße 40 A-8430 Leibnitz Telefon: +43 (0) 3452/82954 Telefax: +43 (0) 3452/ Érvényesség Ez az üzemeltetési útmutató az alábbi gépekre vonatkozik: Cikkszám a M6100 M6101 M6102 M6104 M6105 Géptípus Spaltaxt E2,2-400 V Spaltaxt E2,2-230 V Spaltaxt PZ Turbo Spaltaxt PS Turbo Spaltaxt PZE4-400 Turbo M6108 Spaltaxt B5,5 Briggs&Stratton Turbo M6109 Spaltaxt B5,9 Honda Turbo M6110 Spaltaxt E4-400 V Turbo M2930 BayWa Spalthammer E2,2-400 C Comfort csomag amely felfekvőasztalból, burkolatból és a hasítókeresztből áll 1. táblázat: Géptípus a. A gép cikkszáma a gép típustáblájába van beütve. Rendeltetésszerű használat A Spaltaxt gép kizárólag olyan fa hasítására szolgál, amely legfeljebb 55 cm hosszúságú. Leírás A Spaltaxt gép olyan fahasító gép, amelynek hasítható hasábhosszúsága legfeljebb 55 cm, és a hasítóék lökete a rövidebb hasábokhoz igazítható. A hasítószerszám hajtása hidraulikus, a hidraulikarendszert villanymotor, traktorhidraulika, teljesítményleadó tengely vagy benzinmotor hajtja. A gép kezelése integrált fatartó készülékkel rendelkező kétkezes biztonsági kapcsolóval történik. Amint elengedik a biztonsági kapcsoló fogantyúit, a hasítóék automatikusan visszatér a kiindulási helyzetbe. A fát a hasítóék alatti nyomólapra kell állítani. A munka során a hasítóék lefelé a fára nyomódik, és felhasítja azt. 2. oldal

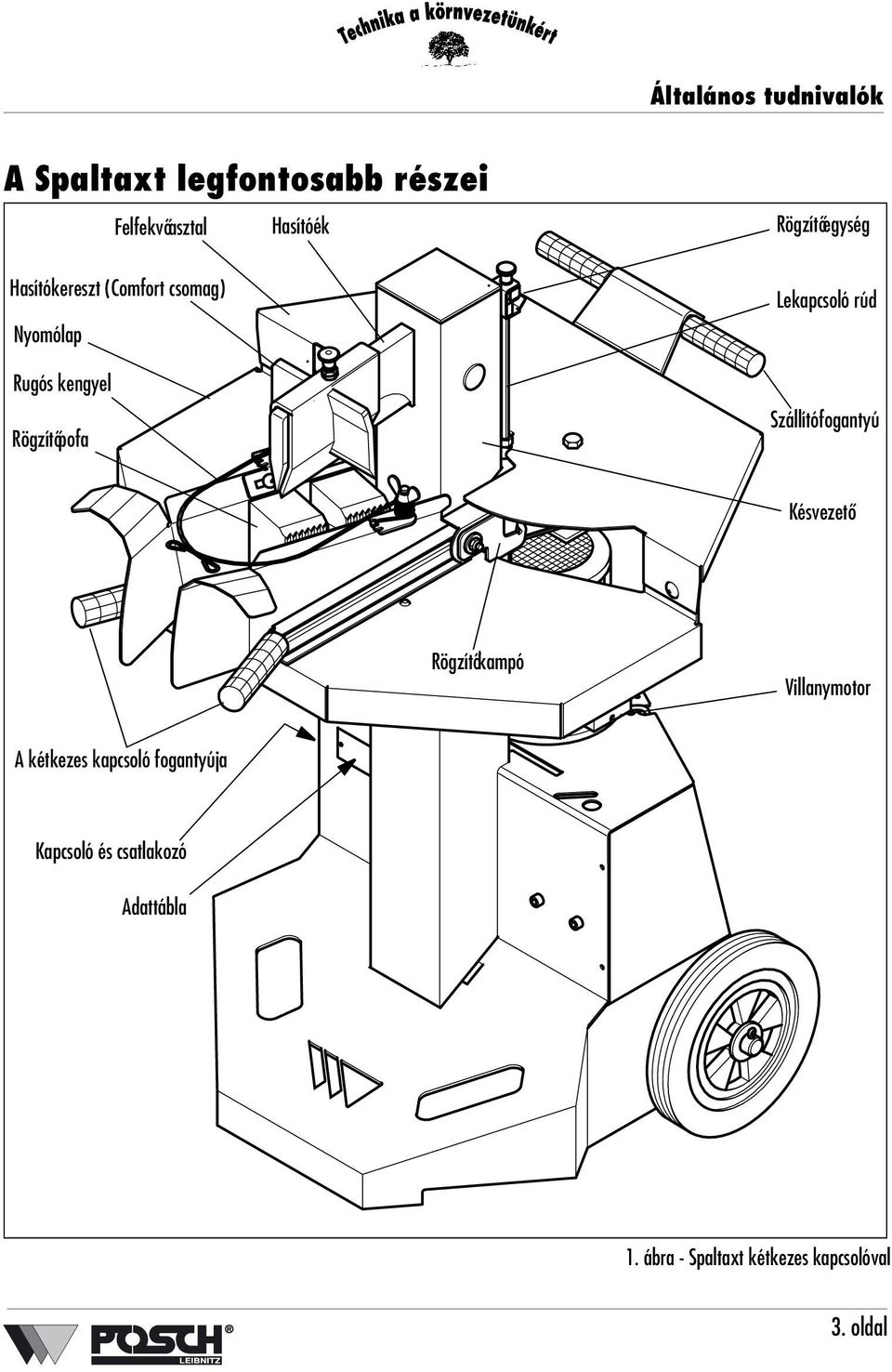

5 Általános tudnivalók A Spaltaxt legfontosabb részei Felfekvőasztal Hasítóék Hasítókereszt (Comfort csomag) Nyomólap Rugós kengyel Rögzítőpofa Rögzítőegység Lekapcsoló rúd Szállítófogantyú Késvezető Rögzítőkampó Villanymotor A kétkezes kapcsoló fogantyúja Kapcsoló és csatlakozó Adattábla 1. ábra - Spaltaxt kétkezes kapcsolóval 3. oldal

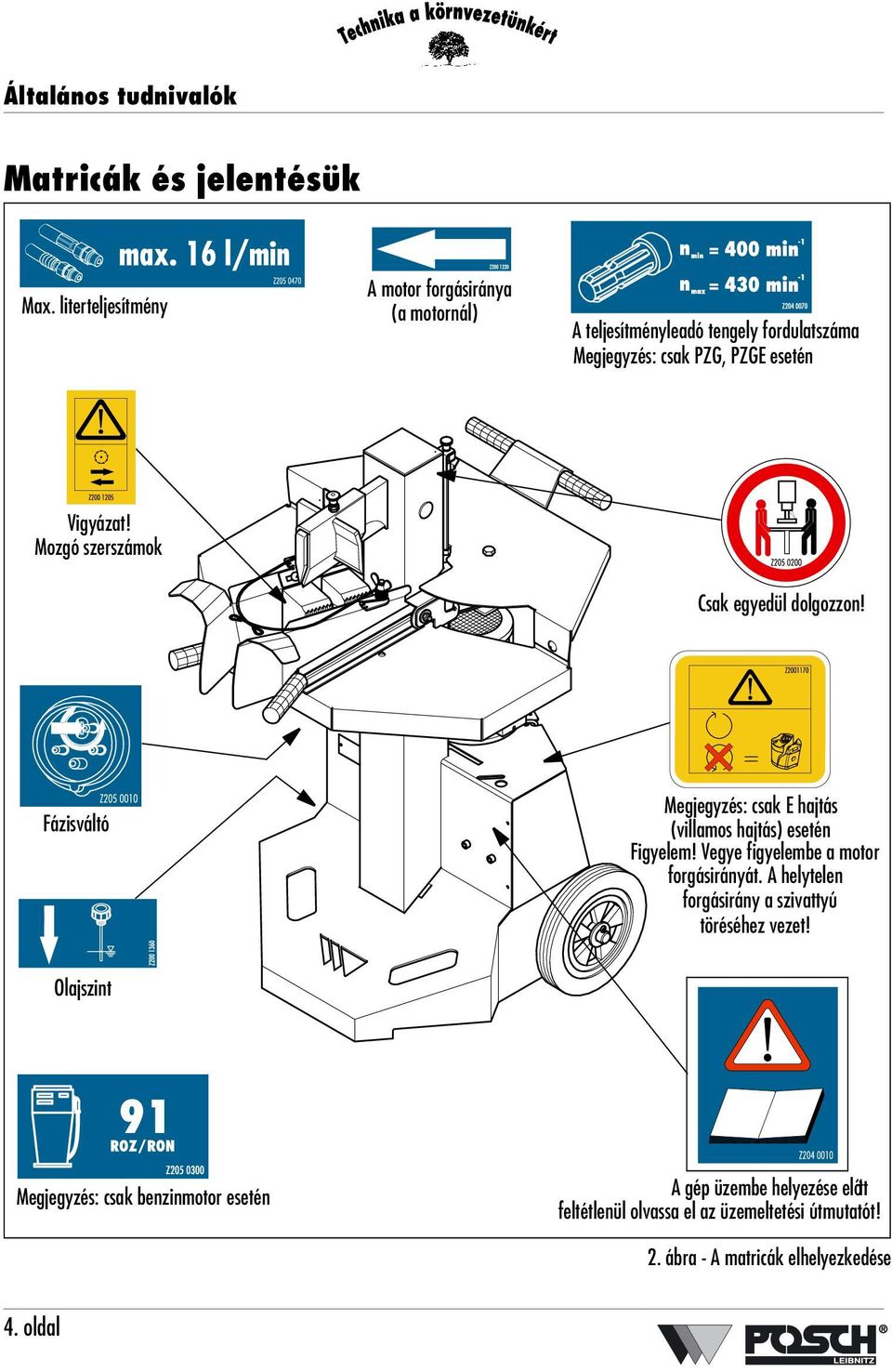

6 Általános tudnivalók Matricák és jelentésük Max. literteljesítmény A motor forgásiránya (a motornál) A teljesítményleadó tengely fordulatszáma Megjegyzés: csak PZG, PZGE esetén Vigyázat! Mozgó szerszámok Csak egyedül dolgozzon! Fázisváltó Megjegyzés: csak E hajtás (villamos hajtás) esetén Figyelem! Vegye figyelembe a motor forgásirányát. A helytelen forgásirány a szivattyú töréséhez vezet! Olajszint Megjegyzés: csak benzinmotor esetén A gép üzembe helyezése előtt feltétlenül olvassa el az üzemeltetési útmutatót! 2. ábra - A matricák elhelyezkedése 4. oldal

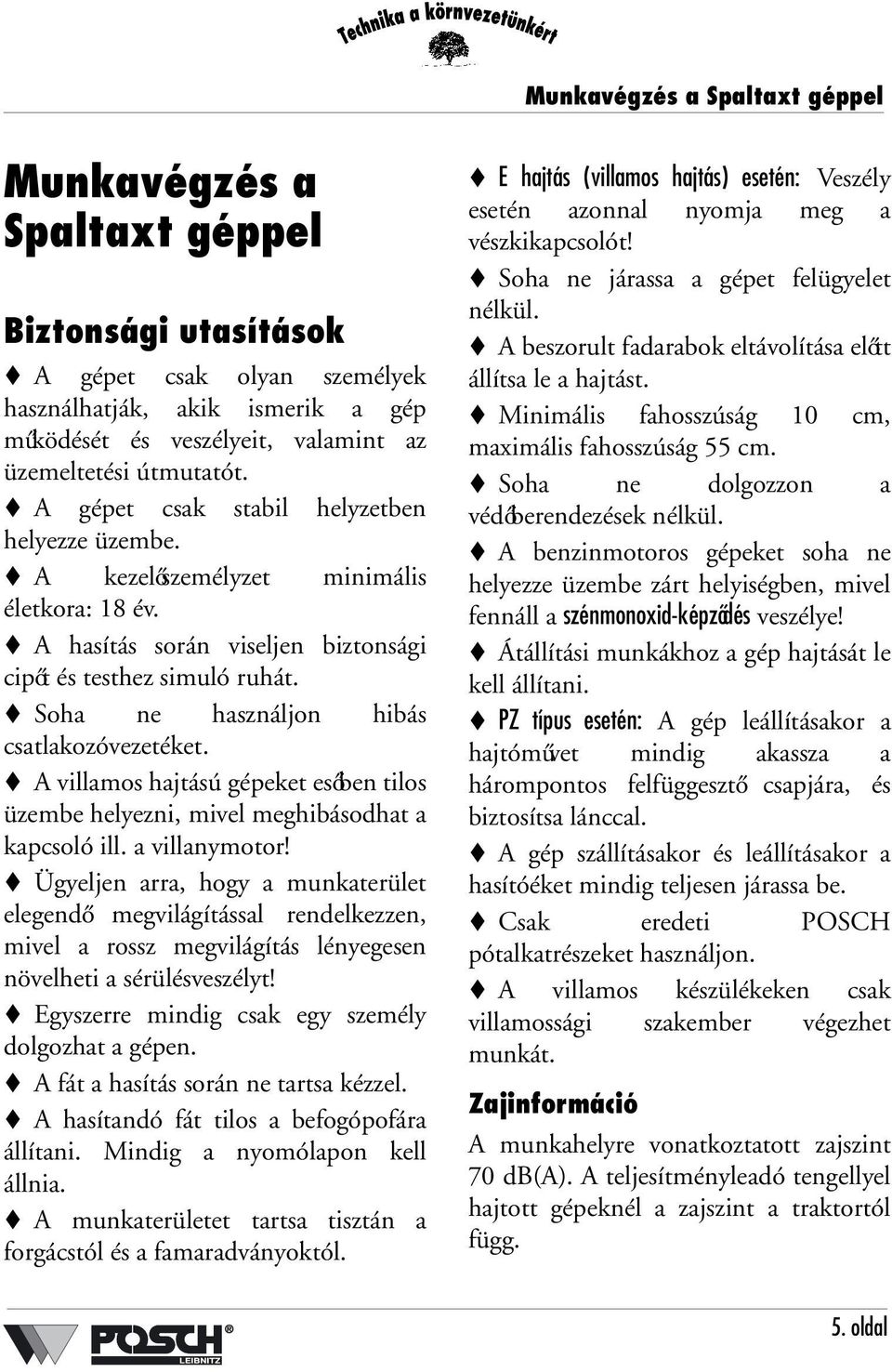

7 Munkavégzés a Spaltaxt géppel Munkavégzés a Spaltaxt géppel Biztonsági utasítások A gépet csak olyan személyek használhatják, akik ismerik a gép működését és veszélyeit, valamint az üzemeltetési útmutatót. A gépet csak stabil helyzetben helyezze üzembe. A kezelőszemélyzet minimális életkora: 18 év. A hasítás során viseljen biztonsági cipőt és testhez simuló ruhát. Soha ne használjon hibás csatlakozóvezetéket. A villamos hajtású gépeket esőben tilos üzembe helyezni, mivel meghibásodhat a kapcsoló ill. a villanymotor! Ügyeljen arra, hogy a munkaterület elegendő megvilágítással rendelkezzen, mivel a rossz megvilágítás lényegesen növelheti a sérülésveszélyt! Egyszerre mindig csak egy személy dolgozhat a gépen. A fát a hasítás során ne tartsa kézzel. A hasítandó fát tilos a befogópofára állítani. Mindig a nyomólapon kell állnia. A munkaterületet tartsa tisztán a forgácstól és a famaradványoktól. E hajtás (villamos hajtás) esetén: Veszély esetén azonnal nyomja meg a vészkikapcsolót! Soha ne járassa a gépet felügyelet nélkül. A beszorult fadarabok eltávolítása előtt állítsa le a hajtást. Minimális fahosszúság 10 cm, maximális fahosszúság 55 cm. Soha ne dolgozzon a védőberendezések nélkül. A benzinmotoros gépeket soha ne helyezze üzembe zárt helyiségben, mivel fennáll a szénmonoxid-képződés veszélye! Átállítási munkákhoz a gép hajtását le kell állítani. PZ típus esetén: A gép leállításakor a hajtóművet mindig akassza a hárompontos felfüggesztő csapjára, és biztosítsa lánccal. A gép szállításakor és leállításakor a hasítóéket mindig teljesen járassa be. Csak eredeti POSCH pótalkatrészeket használjon. A villamos készülékeken csak villamossági szakember végezhet munkát. Zajinformáció A munkahelyre vonatkoztatott zajszint 70 db(a). A teljesítményleadó tengellyel hajtott gépeknél a zajszint a traktortól függ. 5. oldal

8 Munkavégzés a Spaltaxt géppel A benzinmotoros gépeknél a kezelő fülénél mért 90 db(a) hangnyomásszinttel kell számolni. Ezért fülvédő viselése szükséges. A gép üzembe helyezése Felállítás A gépet sík, szilárd és szabad helyen állítsa fel. Puha talaj esetén esetleg tegyen deszkát a lábak alá. Figyelem! A gépet csak stabil helyzetben helyezze üzembe! Megjegyzés: Ha a külső hőmérséklet nem éri el a 0 C-ot, akkor a gépet járassa kb. öt percig üresjáratban, a vezérlőkar működtetése nélkül, hogy a hidraulikarendszer elérje az üzemi hőmérsékletét. 230 V-os motorral rendelkező gépek A gép csatlakoztatása az áramhálózatra Hálózati feszültség 230 V (16 A-es biztosítékot használjon). A tápvezetékként használt kábel legalább 2,5 mm 2 keresztmetszetű legyen. Nyomja meg a kapcsoló zöld bekapcsoló gombját. 400 V-os motorral rendelkező gépek A gép csatlakoztatása az áramhálózatra Hálózati feszültség 400 V (16 A-es biztosítékot használjon). Figyelem! A kapcsoló sérülésének elkerülése érdekében a hálózati feszültség nem csökkenhet 340 V alá. A tápvezetékként használt kábel legalább 2,5 mm 2 keresztmetszetű legyen. Nyomja meg a kapcsoló zöld bekapcsoló gombját. A gépet bejáratott helyzetben szállítjuk ki. Amint a motort bekapcsolják, a hasítóék felfelé kezd mozogni. Ha ez nem történik meg, akkor módosítani kell a motor forgásirányát (lásd a motoron lévő nyilat): A 6. oldal

9 Munkavégzés a Spaltaxt géppel csatlakozó tárcsáját csavarhúzóval nyomja be, és fordítsa el 180 -kal. Ellenőrizze a kapcsolót, hogy működik-e a vészkikapcsoló. VÉSZKIKAPCSOLÓ ábra - Fázisváltó Figyelem! Ha nehezen jár a dugaszolható csatlakozó, akkor kiszakadhat a CEE-csatlakozó a kapcsolóházból. Ez márkás csatlakozó és szilikonspray használatával kerülhető el. Megjegyzés: A kapcsoló ilyenfajta sérülésére a jótállás nem vonatkozik. A forgásirány ellenőrzése: Csak rövid időre kapcsolja be a motort, és a motor kifutásakor ellenőrizze a forgásirányt. Figyelem! A motor helytelen forgásiránya a szivattyú töréséhez vezet! 4. ábra - VÉSZKIKAPCSOLÓ Figyelem! Veszély esetén azonnal nyomja meg a vészkikapcsolót! Hajtás traktorhidraulikáról (PS típus) 1. Szerelje fel a gépet a traktor hárompontos felfüggesztőjére. 2. Csatlakoztassa a hidraulikatömlőket a traktorhidraulikára. Figyelem! Ügyeljen arra, hogy a traktor hidraulikaolajának viszkozitása összeférjen a hasító hidraulikaolajának viszkozitásával. HLP46 hidraulikaolaj Figyelem! Ügyeljen az előremenő és a visszatérő ág helyes csatlakoztatására. 7. oldal

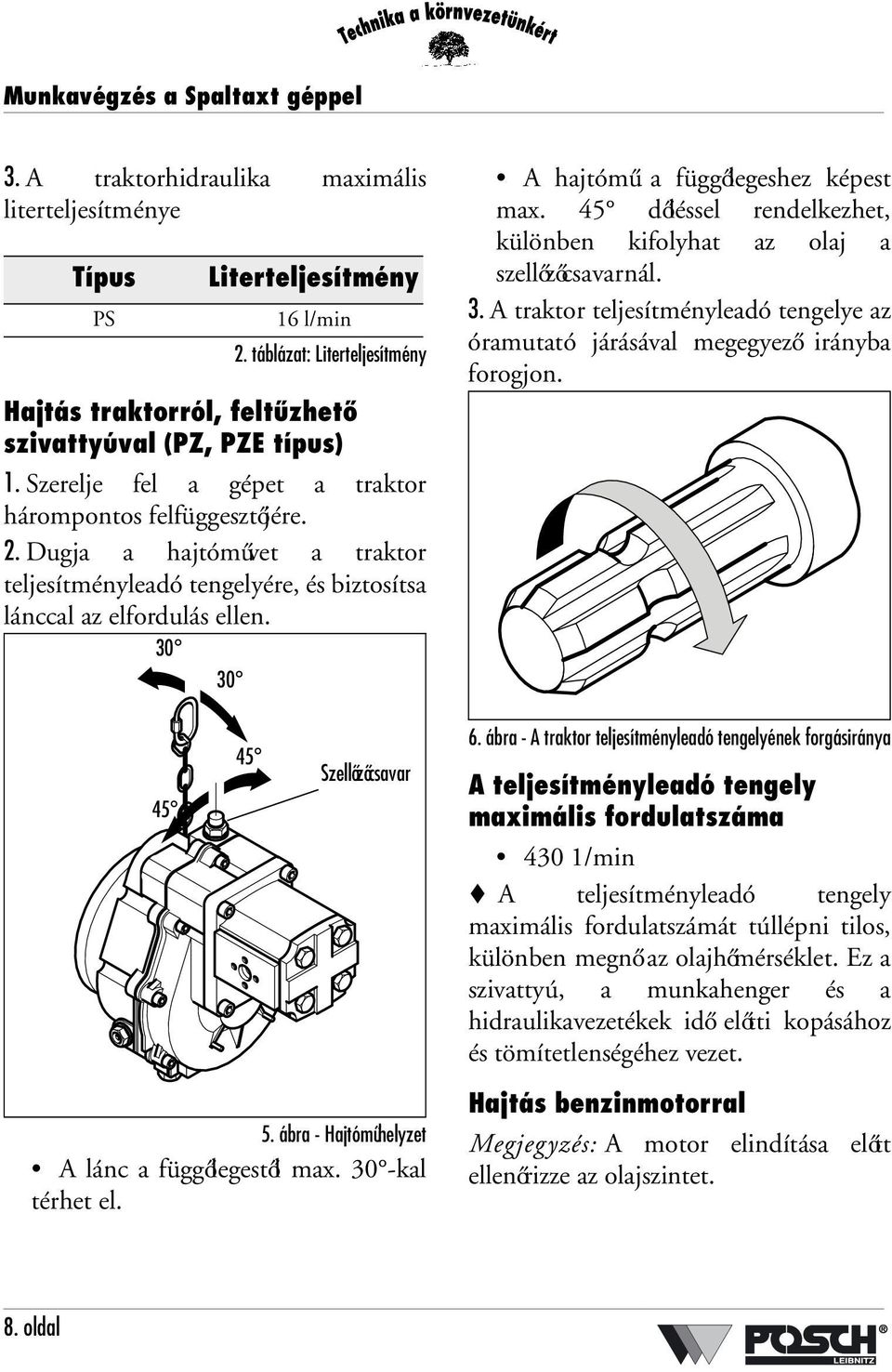

10 Munkavégzés a Spaltaxt géppel 3. A traktorhidraulika maximális literteljesítménye Típus PS Hajtás traktorról, feltűzhető szivattyúval (PZ, PZE típus) 1. Szerelje fel a gépet a traktor hárompontos felfüggesztőjére. 2. Dugja a hajtóművet a traktor teljesítményleadó tengelyére, és biztosítsa lánccal az elfordulás ellen Literteljesítmény 16 l/min 2. táblázat: Literteljesítmény 45 Szellőzőcsavar 5. ábra - Hajtóműhelyzet A lánc a függőlegestől max. 30 -kal térhet el. A hajtómű a függőlegeshez képest max. 45 dőléssel rendelkezhet, különben kifolyhat az olaj a szellőzőcsavarnál. 3. A traktor teljesítményleadó tengelye az óramutató járásával megegyező irányba forogjon. 6. ábra - A traktor teljesítményleadó tengelyének forgásiránya A teljesítményleadó tengely maximális fordulatszáma 430 1/min A teljesítményleadó tengely maximális fordulatszámát túllépni tilos, különben megnő az olajhőmérséklet. Ez a szivattyú, a munkahenger és a hidraulikavezetékek idő előtti kopásához és tömítetlenségéhez vezet. Hajtás benzinmotorral Megjegyzés: A motor elindítása előtt ellenőrizze az olajszintet. 8. oldal

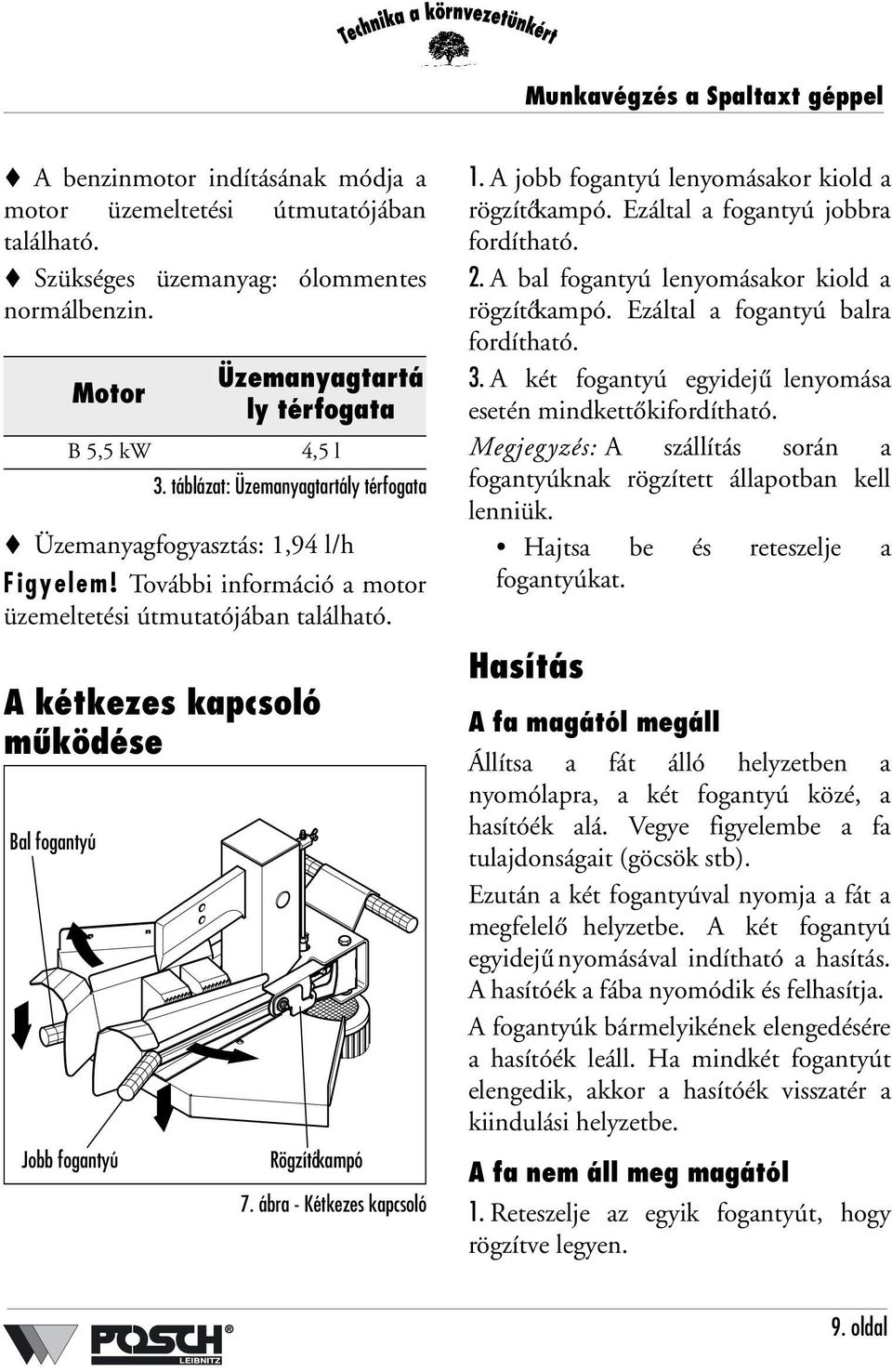

11 Munkavégzés a Spaltaxt géppel A benzinmotor indításának módja a motor üzemeltetési útmutatójában található. Szükséges üzemanyag: ólommentes normálbenzin. Üzemanyagfogyasztás: 1,94 l/h Figyelem! További információ a motor üzemeltetési útmutatójában található. A kétkezes kapcsoló működése Bal fogantyú Motor Üzemanyagtartá ly térfogata B 5,5 kw 4,5 l 3. táblázat: Üzemanyagtartály térfogata Jobb fogantyú Rögzítőkampó 7. ábra - Kétkezes kapcsoló 1. A jobb fogantyú lenyomásakor kiold a rögzítőkampó. Ezáltal a fogantyú jobbra fordítható. 2. A bal fogantyú lenyomásakor kiold a rögzítőkampó. Ezáltal a fogantyú balra fordítható. 3. A két fogantyú egyidejű lenyomása esetén mindkettő kifordítható. Megjegyzés: A szállítás során a fogantyúknak rögzített állapotban kell lenniük. Hajtsa be és reteszelje a fogantyúkat. Hasítás A fa magától megáll Állítsa a fát álló helyzetben a nyomólapra, a két fogantyú közé, a hasítóék alá. Vegye figyelembe a fa tulajdonságait (göcsök stb). Ezután a két fogantyúval nyomja a fát a megfelelő helyzetbe. A két fogantyú egyidejű nyomásával indítható a hasítás. A hasítóék a fába nyomódik és felhasítja. A fogantyúk bármelyikének elengedésére a hasítóék leáll. Ha mindkét fogantyút elengedik, akkor a hasítóék visszatér a kiindulási helyzetbe. A fa nem áll meg magától 1. Reteszelje az egyik fogantyút, hogy rögzítve legyen. 9. oldal

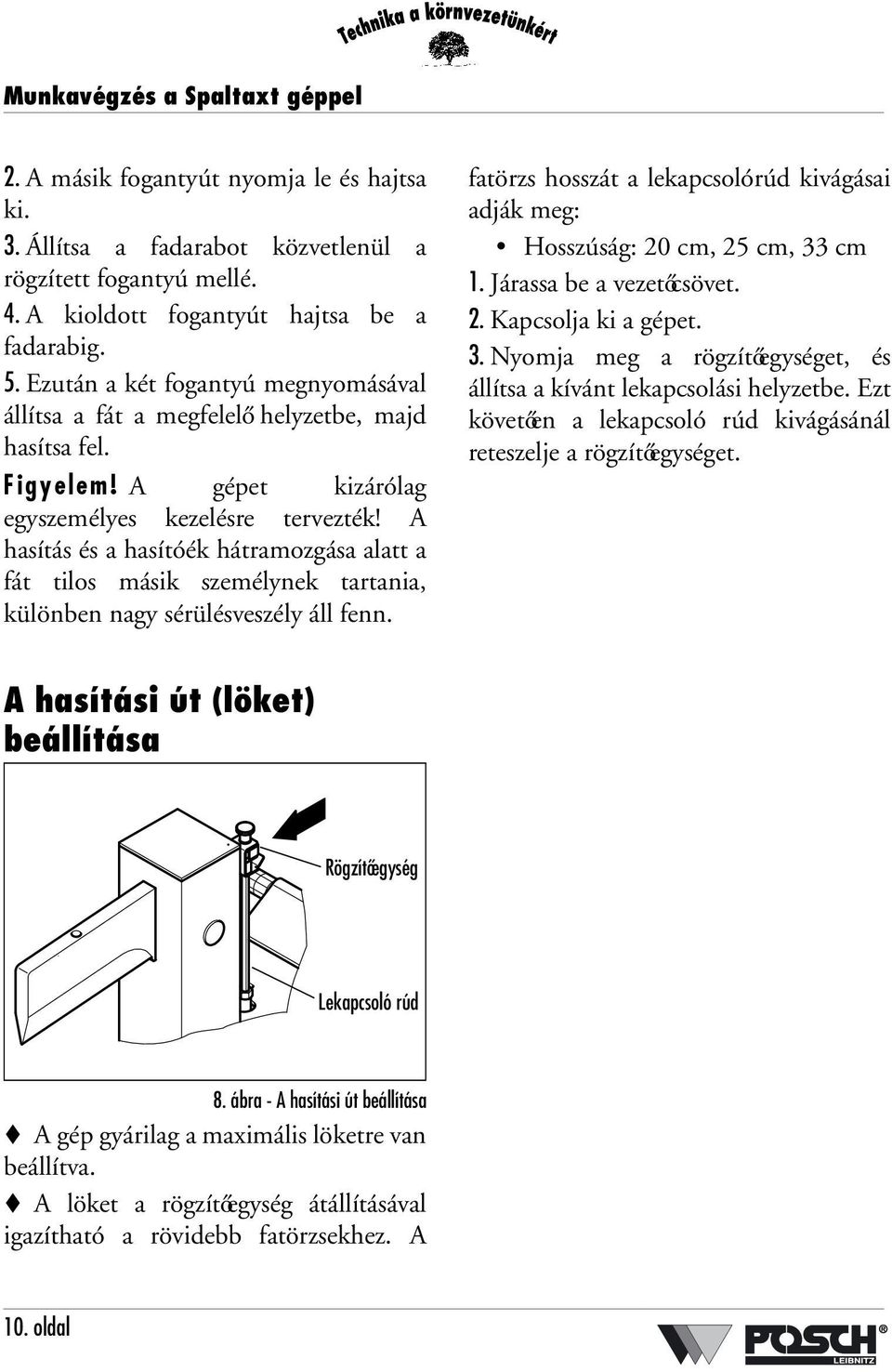

12 Munkavégzés a Spaltaxt géppel 2. A másik fogantyút nyomja le és hajtsa ki. 3. Állítsa a fadarabot közvetlenül a rögzített fogantyú mellé. 4. A kioldott fogantyút hajtsa be a fadarabig. 5. Ezután a két fogantyú megnyomásával állítsa a fát a megfelelő helyzetbe, majd hasítsa fel. Figyelem! A gépet kizárólag egyszemélyes kezelésre tervezték! A hasítás és a hasítóék hátramozgása alatt a fát tilos másik személynek tartania, különben nagy sérülésveszély áll fenn. fatörzs hosszát a lekapcsolórúd kivágásai adják meg: Hosszúság: 20 cm, 25 cm, 33 cm 1. Járassa be a vezetőcsövet. 2. Kapcsolja ki a gépet. 3. Nyomja meg a rögzítőegységet, és állítsa a kívánt lekapcsolási helyzetbe. Ezt követően a lekapcsoló rúd kivágásánál reteszelje a rögzítőegységet. A hasítási út (löket) beállítása Rögzítőegység Lekapcsoló rúd 8. ábra - A hasítási út beállítása A gép gyárilag a maximális löketre van beállítva. A löket a rögzítőegység átállításával igazítható a rövidebb fatörzsekhez. A 10. oldal

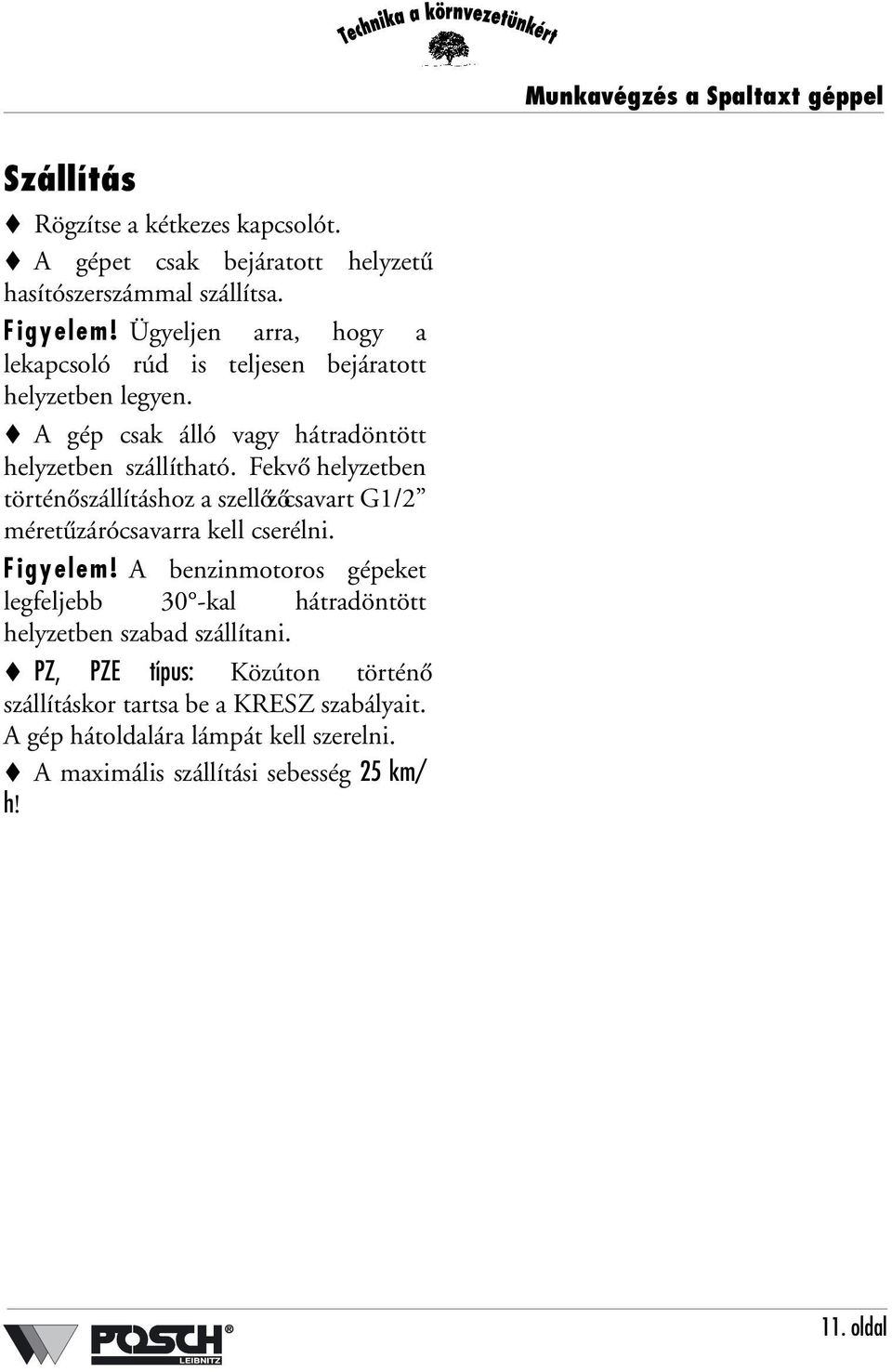

13 Munkavégzés a Spaltaxt géppel Szállítás Rögzítse a kétkezes kapcsolót. A gépet csak bejáratott helyzetű hasítószerszámmal szállítsa. Figyelem! Ügyeljen arra, hogy a lekapcsoló rúd is teljesen bejáratott helyzetben legyen. A gép csak álló vagy hátradöntött helyzetben szállítható. Fekvő helyzetben történő szállításhoz a szellőzőcsavart G1/2 méretűzárócsavarra kell cserélni. Figyelem! A benzinmotoros gépeket legfeljebb 30 -kal hátradöntött helyzetben szabad szállítani. PZ, PZE típus: Közúton történő szállításkor tartsa be a KRESZ szabályait. A gép hátoldalára lámpát kell szerelni. A maximális szállítási sebesség 25 km/ h! 11. oldal

14 Kiegészítő felszerelés Kiegészítő felszerelés Comfort csomag Részei: Felfekvőasztal 1 2 Hasítókereszt A fa egy hasítási műveletben négy részre hasad. A hasítókeresztet a hasítóékre kell húzni, és a bevágásnál reteszelni kell. 3 Bevágás Reteszelés 10. ábra - Felfekvőasztal 1. A kapupántcsavarokkal (1) és az önbiztosító hatlapú anyákkal (2) csavarozza a felfekvőasztalt az állványra. 2. A szállítófogantyút (3) a felfekvőasztal hátuljára kell csavarozni. 9. ábra - Hasítókereszt Hidraulikaburkolat A jobb zajszigetelést és a hidraulika védelmét szolgálja. 12. oldal

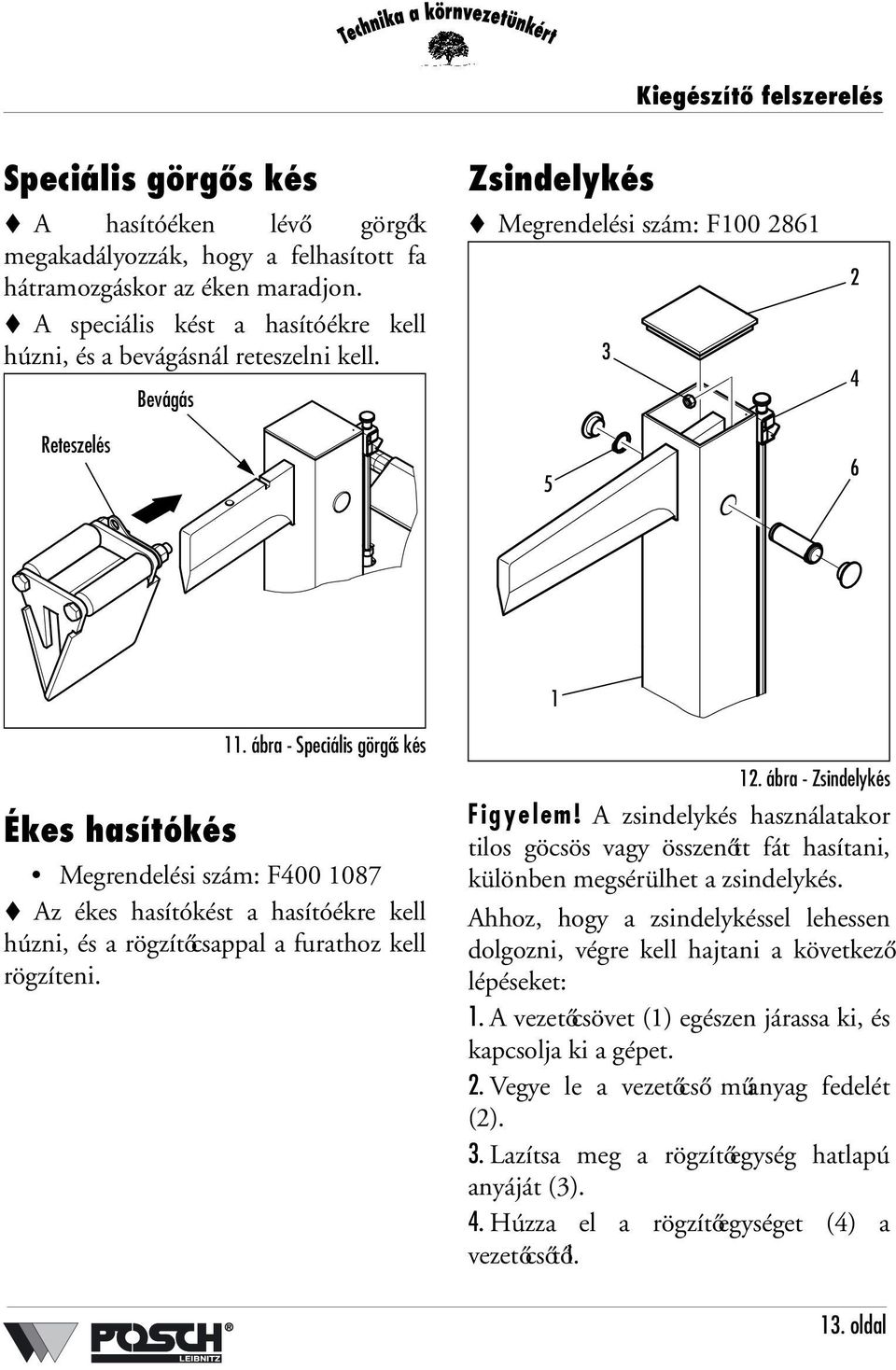

15 Kiegészítő felszerelés Speciális görgős kés A hasítóéken lévő görgők megakadályozzák, hogy a felhasított fa hátramozgáskor az éken maradjon. A speciális kést a hasítóékre kell húzni, és a bevágásnál reteszelni kell. Reteszelés Bevágás Zsindelykés Megrendelési szám: F Ékes hasítókés 11. ábra - Speciális görgős kés Megrendelési szám: F Az ékes hasítókést a hasítóékre kell húzni, és a rögzítőcsappal a furathoz kell rögzíteni. 12. ábra - Zsindelykés Figyelem! A zsindelykés használatakor tilos göcsös vagy összenőtt fát hasítani, különben megsérülhet a zsindelykés. Ahhoz, hogy a zsindelykéssel lehessen dolgozni, végre kell hajtani a következő lépéseket: 1. A vezetőcsövet (1) egészen járassa ki, és kapcsolja ki a gépet. 2. Vegye le a vezetőcső műanyag fedelét (2). 3. Lazítsa meg a rögzítőegység hatlapú anyáját (3). 4. Húzza el a rögzítőegységet (4) a vezetőcsőtől. 13. oldal

16 Kiegészítő felszerelés 5. Vegye le a hengeres csap (6) biztosítógyűrűjét (5), és üsse ki a hengeres csapot. 6. Húzza ki a vezetőcsövet, és helyezze be a zsindelykés vezetőcsövét. 7. Szerelje ismét össze a gépet, fordított sorrendben. 14. oldal

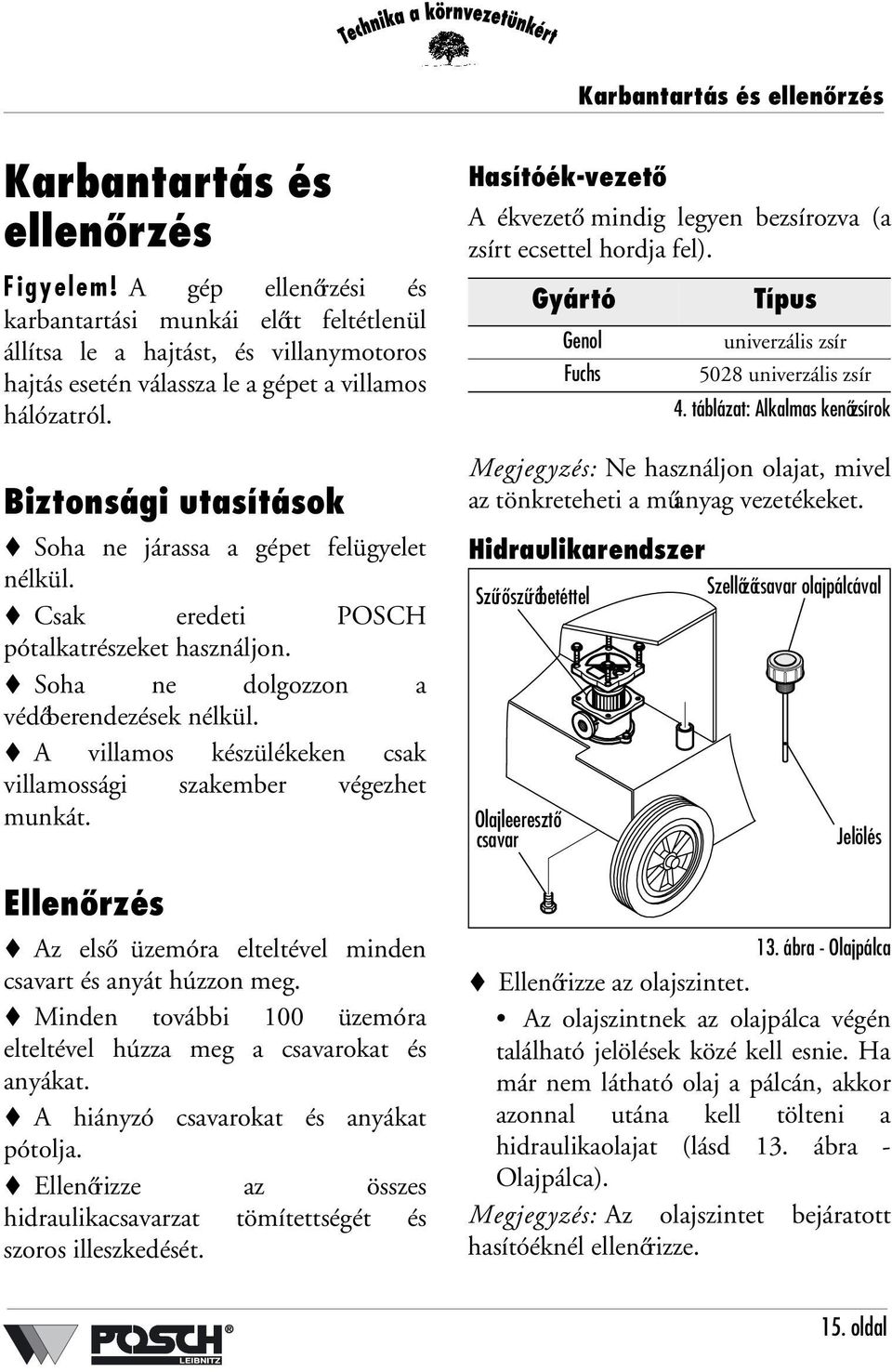

17 Karbantartás és ellenőrzés Karbantartás és ellenőrzés Figyelem! A gép ellenőrzési és karbantartási munkái előtt feltétlenül állítsa le a hajtást, és villanymotoros hajtás esetén válassza le a gépet a villamos hálózatról. Biztonsági utasítások Soha ne járassa a gépet felügyelet nélkül. Csak eredeti POSCH pótalkatrészeket használjon. Soha ne dolgozzon a védőberendezések nélkül. A villamos készülékeken csak villamossági szakember végezhet munkát. Ellenőrzés Az első üzemóra elteltével minden csavart és anyát húzzon meg. Minden további 100 üzemóra elteltével húzza meg a csavarokat és anyákat. A hiányzó csavarokat és anyákat pótolja. Ellenőrizze az összes hidraulikacsavarzat tömítettségét és szoros illeszkedését. Hasítóék-vezető A ékvezető mindig legyen bezsírozva (a zsírt ecsettel hordja fel). Gyártó Genol Fuchs Megjegyzés: Ne használjon olajat, mivel az tönkreteheti a műanyag vezetékeket. Hidraulikarendszer Szűrő szűrőbetéttel Olajleeresztő csavar Típus univerzális zsír 5028 univerzális zsír 4. táblázat: Alkalmas kenőzsírok Szellőzőcsavar olajpálcával Jelölés 13. ábra - Olajpálca Ellenőrizze az olajszintet. Az olajszintnek az olajpálca végén található jelölések közé kell esnie. Ha már nem látható olaj a pálcán, akkor azonnal utána kell tölteni a hidraulikaolajat (lásd 13. ábra - Olajpálca). Megjegyzés: Az olajszintet bejáratott hasítóéknél ellenőrizze. 15. oldal

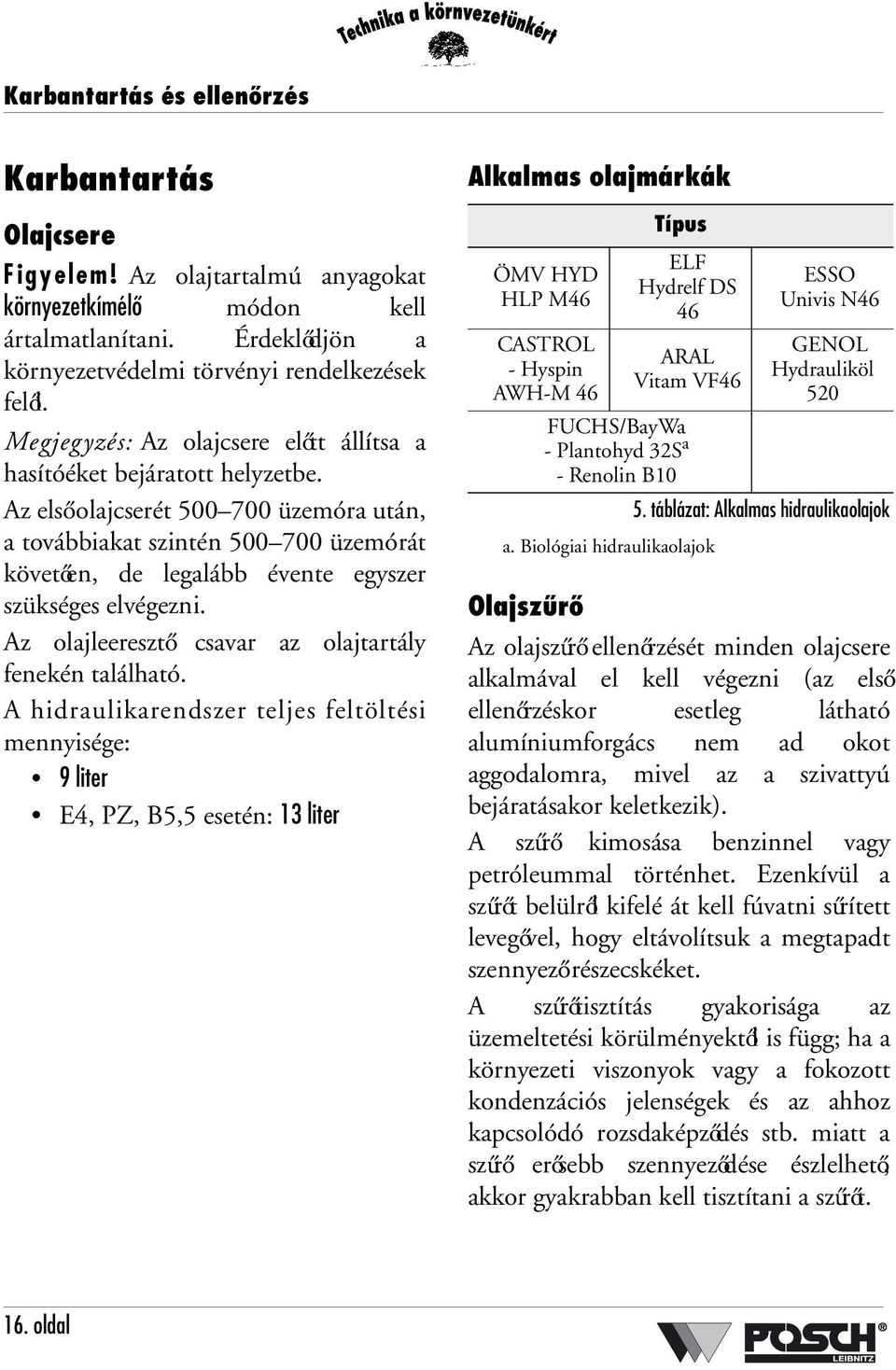

18 Karbantartás és ellenőrzés Karbantartás Olajcsere Figyelem! Az olajtartalmú anyagokat környezetkímélő módon kell ártalmatlanítani. Érdeklődjön a környezetvédelmi törvényi rendelkezések felől. Megjegyzés: Az olajcsere előtt állítsa a hasítóéket bejáratott helyzetbe. Az első olajcserét üzemóra után, a továbbiakat szintén üzemórát követően, de legalább évente egyszer szükséges elvégezni. Az olajleeresztő csavar az olajtartály fenekén található. A hidraulikarendszer teljes feltöltési mennyisége: 9 liter E4, PZ, B5,5 esetén: 13 liter Alkalmas olajmárkák ÖMV HYD HLP M46 CASTROL - Hyspin AWH-M 46 Típus ELF Hydrelf DS 46 ARAL Vitam VF46 ESSO Univis N46 GENOL Hydrauliköl 520 FUCHS/BayWa - Plantohyd 32S a - Renolin B10 5. táblázat: Alkalmas hidraulikaolajok a. Biológiai hidraulikaolajok Olajszűrő Az olajszűrő ellenőrzését minden olajcsere alkalmával el kell végezni (az első ellenőrzéskor esetleg látható alumíniumforgács nem ad okot aggodalomra, mivel az a szivattyú bejáratásakor keletkezik). A szűrő kimosása benzinnel vagy petróleummal történhet. Ezenkívül a szűrőt belülről kifelé át kell fúvatni sűrített levegővel, hogy eltávolítsuk a megtapadt szennyező részecskéket. A szűrőtisztítás gyakorisága az üzemeltetési körülményektől is függ; ha a környezeti viszonyok vagy a fokozott kondenzációs jelenségek és az ahhoz kapcsolódó rozsdaképződés stb. miatt a szűrő erősebb szennyeződése észlelhető, akkor gyakrabban kell tisztítani a szűrőt. 16. oldal

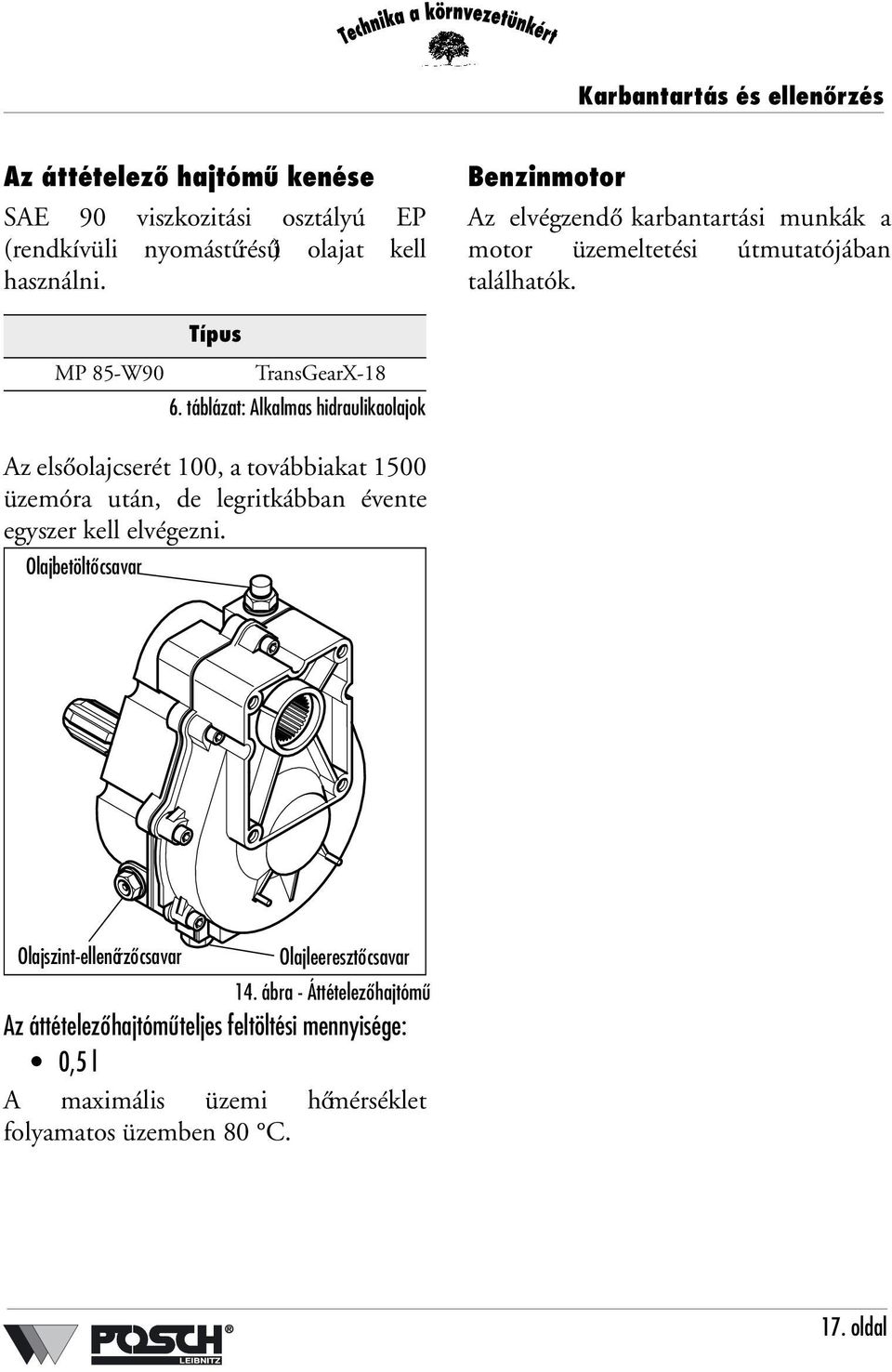

19 Karbantartás és ellenőrzés Az áttételező hajtómű kenése SAE 90 viszkozitási osztályú EP (rendkívüli nyomástűrésű) olajat kell használni. Benzinmotor Az elvégzendő karbantartási munkák a motor üzemeltetési útmutatójában találhatók. Típus MP 85-W90 TransGearX táblázat: Alkalmas hidraulikaolajok Az első olajcserét 100, a továbbiakat 1500 üzemóra után, de legritkábban évente egyszer kell elvégezni. Olajbetöltő csavar Olajszint-ellenőrző csavar Olajleeresztő csavar 14. ábra - Áttételező hajtómű Az áttételező hajtómű teljes feltöltési mennyisége: 0,5 l A maximális üzemi hőmérséklet folyamatos üzemben 80 C. 17. oldal

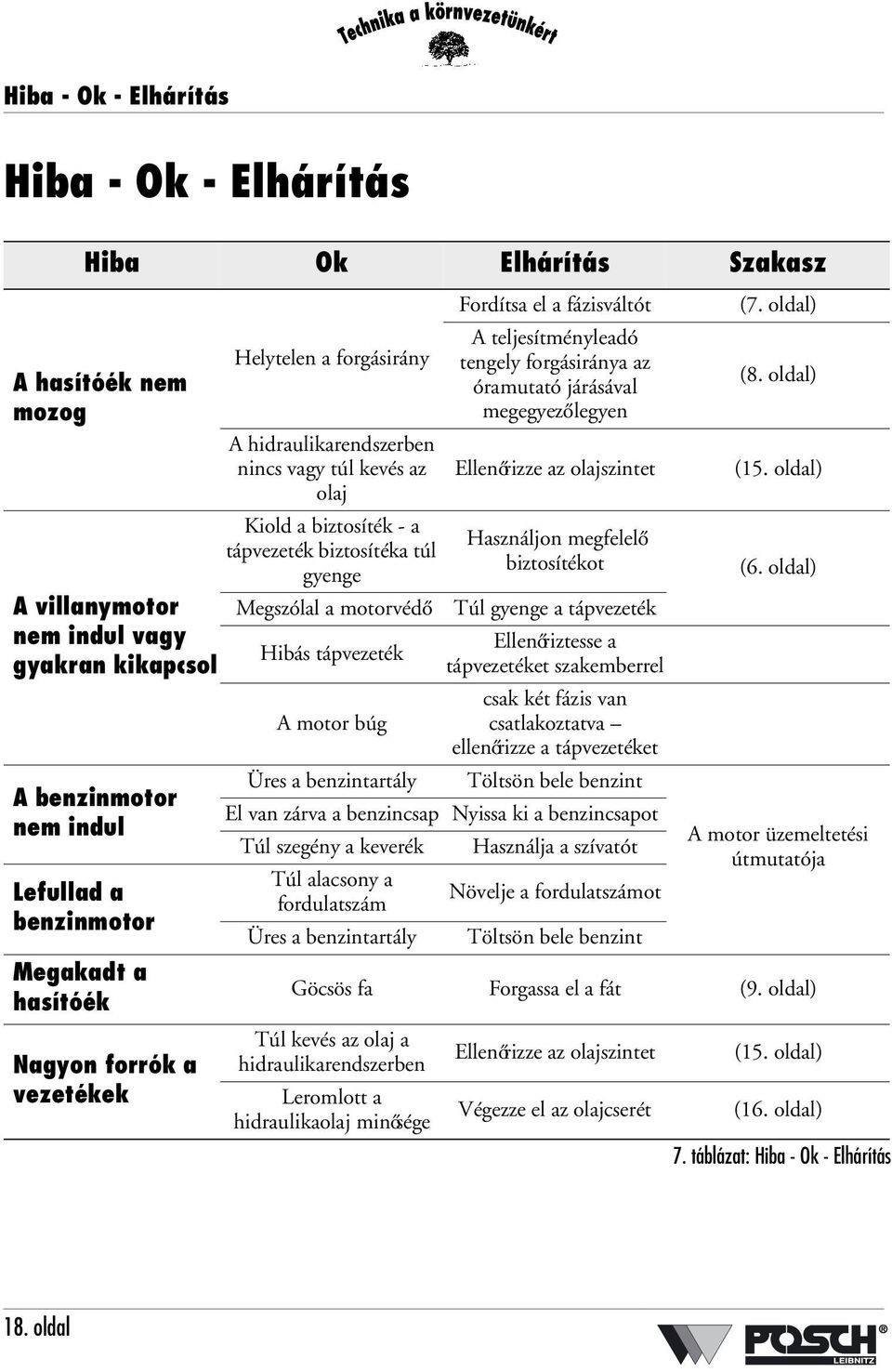

20 Hiba - Ok - Elhárítás Hiba - Ok - Elhárítás Hiba Ok Elhárítás Szakasz A hasítóék nem mozog A villanymotor nem indul vagy gyakran kikapcsol A benzinmotor nem indul Lefullad a benzinmotor Megakadt a hasítóék Nagyon forrók a vezetékek Helytelen a forgásirány A hidraulikarendszerben nincs vagy túl kevés az olaj Kiold a biztosíték - a tápvezeték biztosítéka túl gyenge Megszólal a motorvédő Hibás tápvezeték A motor búg Üres a benzintartály Fordítsa el a fázisváltót A teljesítményleadó tengely forgásiránya az óramutató járásával megegyező legyen Ellenőrizze az olajszintet Használjon megfelelő biztosítékot Túl gyenge a tápvezeték Ellenőriztesse a tápvezetéket szakemberrel csak két fázis van csatlakoztatva ellenőrizze a tápvezetéket Töltsön bele benzint El van zárva a benzincsap Nyissa ki a benzincsapot Túl szegény a keverék Használja a szívatót Túl alacsony a fordulatszám Növelje a fordulatszámot Üres a benzintartály Töltsön bele benzint (7. oldal) (8. oldal) (15. oldal) (6. oldal) A motor üzemeltetési útmutatója Göcsös fa Forgassa el a fát (9. oldal) Túl kevés az olaj a hidraulikarendszerben Leromlott a hidraulikaolaj minősége Ellenőrizze az olajszintet Végezze el az olajcserét (15. oldal) (16. oldal) 7. táblázat: Hiba - Ok - Elhárítás 18. oldal

21 Hiba - Ok - Elhárítás Hiba Ok Elhárítás Szakasz Hangos a gép Tömítetlen a hidraulikus munkahenger A kapcsoló nem működik Elszennyeződött a szűrő Túl nagy a teljesítményleadó tengely fordulatszáma Túl kevés az olaj a hajtóműben Elkopott a tömítőgallér A dugattyúrúd megvezetője nincs meghúzva Sérült a dugattyúrúd Hibás tápvezeték Kiold a biztosíték - a tápvezeték biztosítéka túl gyenge A motor búg Hibás a kapcsolórelé vagy a motorvédő betét Végezze el a szűrő tisztítását Tartsa be az előírt fordulatszámot Ellenőrizze a hajtóműolajat Cserélje ki a gallért Húzza meg a megvezetőt Cserélje ki a dugattyúrudat Ellenőriztesse a tápvezetéket szakemberrel Használjon megfelelő biztosítékot A fázisváltónál kioldódott a dugaszolható érintkező Ellenőriztesse vagy küldje be a szervizbe a kapcsolót (16. oldal) (8. oldal) (17. oldal) 7. táblázat: Hiba - Ok - Elhárítás 19. oldal

22 Műszaki adatok Műszaki adatok Hajtás Hajtás módja Teljesítmény ill. erőigény kw (LE) E2,2-230 V E2,2-400 V E4-400 V 230 V-os villanymotor 2,2 (3) 400 V-os villanymotor 4 (5,5) Literteljesítmény l/min - Feszültség V Biztosíték A 16 Motorfordulatszám 1/min A teljesítményleadó 1/min - tengely fordulatszáma Hasítórendszer Hasítóerő t 4,5 6,1 5,6 Munkahenger lökete cm 54 Max. nyomás bar Hasítási sebesség cm/s 5,4 10,4 Visszafutási sebesség cm/s 25,9 31,1 38,4 Max. hasábhossz cm 55 Min. hasábhossz cm 10 Max. faátmérő cm 50 Méretek Mélység kb. cm 97 Szélesség kb. cm 79 Magasság kb. cm 105 Tömeg kb. kg táblázat: Műszaki adatok 20. oldal

23 Műszaki adatok Hajtás Hajtás módja PZ PZE4 PS B5,5/B5,9 Feltűzhető olajszivattyú Feltűzhető olajszivattyú 400 V-os villanymotor Traktorhidraulika Benzinmotor Briggs&Stratton/ Honda Teljesítmény ill. erőigény kw (LE) 3,5 (4,8) 3,5/4 (4,8/5,5) 4,2 (5,7) 5,5 (7,5) 5,9 (8) Literteljesítmény l/min Feszültség V Biztosíték A Motorfordulatszám 1/min A teljesítményleadó tengely fordulatszáma 1/min Hasítórendszer Hasítóerő t 5,6 5,1 Munkahenger lökete cm 54 Max. nyomás bar Hasítási sebesség cm/s 8,7 8,7/10,4 10,2 9,7 Visszafutási sebesség cm/s 32,0 32,0/38,4 37,7 36 Max. hasábhossz cm 55 Min. hasábhossz cm 10 Max. faátmérő cm 50 Méretek Mélység kb. cm Szélesség kb. cm Magasság kb. cm 105 Tömeg kb. kg táblázat: Műszaki adatok 21. oldal

24 Ügyfélszolgálatok listája benzinmotor esetén Ügyfélszolgálatok listája benzinmotor esetén Kérjük, hogy a Briggs & Stratton benzinmotorhoz történő pótalkatrész-rendeléskor forduljon közvetlenül a következő szervizekhez: 22. oldal Ausztria Németország Franciaország Briggs & Stratton Austria Ges.m.b.H. Pannzaunweg 1 A-5071 Wals Telefon: 0662/ Telefax: 0662/ Briggs & Stratton Europa GmbH Geschäftsbereich Deutschland Schwetzinger Str. 19 D Viernheim Telefon: /60010 Telefax: / Briggs & Stratton France S.A.R.L. B.P. 8 F St. Quentin en Yvelines Cedex Telefon: Telefax: Svájc Hollandia Belgium Briggs & Stratton AG Rte-d Englisberg 11 CH-1763 Granges-Paccot Telefon: 41-37/ Telefax: 41-37/ Briggs & Stratton B.V. Hogelandseweg 19 NL-6545 Ac Nijmegen Telefon: 31-80/ Telefax: 31-80/ Denserco S.A. Rue Du Foyer Schaerbeekois 105 B-1030 Bruxelles Telefon: 32-2/ Telefax: 32-2/ Olaszország Nagy-Britannia Szlovénia Rama Motori S.p.A. Via Agnoletti 8 I Reggio Emilia Telefon: /73641 Telefax: /75870 Briggs & Stratton U.K. Limited Hubert Road GB-Brentwood, Essex CM14 4JE Telefon: / Telefax: / Ram & Da d.o.o. Podsmreka 7 SLO Dobrova Telefon: 061/ Telefax: 061/ Dánia Finnország Svédország Ketner Teknik 23 Fabriksparken P.O. Box 1313 DK-2600 Glostrup Telefon: 45/ Telefax: 45/ Horvátország M.P.S.d.o.o. Savska 12 HR Ivanić Grad Telefon: ++385/ Telefax: ++385/ Oy. Promotor AB Sahaajankatu 41 SF Helsinki Telefon: 358-0/ Telefax: 358-0/ Greiff Motor AB Stensaetravaegen 8 S Skaerholmen Telefon: 46/ Telefax: 46/

25 Ügyfélszolgálatok listája benzinmotor esetén Jegyzetek 23. oldal

26 EK Megfelelőségi nyilatkozat Kijelentjük, hogy a következő gép tervezése és kialakítása megfelel az EK-irányelv vonatkozó alapvető biztonsági és egészségvédelmi követelményeinek. A gép velünk nem egyeztetett módosítása esetén ez a nyilatkozat érvényét veszti. Spaltaxt 6t Compact Plus/Comfort Erre a gépre az alábbiak vonatkoznak: Az EK 98/37/EK irányelve a gépekről Az EK 73/23/EGK irányelve a kisfeszültségről Az EK 89/336/EGK irányelve az elektromágneses kompatibilitásról EN ,2 A kialakítás általános elvei EN Gépek villamos szerkezetei EN 294 Biztonsági távolságok a veszélyes helyek felső testrésszel való elérése ellen EN 811 Biztonsági távolságok a veszélyes helyek alsó testrésszel való elérése ellen EN 349 Minimális távolságok a testrészek becsípődésének elkerülésére EN 982 Gépek biztonsága. Fluidtechnikai berendezések és szerkezeti elemeik biztonsági követelményei. Hidraulika EN Mezőgazdasági és erdészeti gépek. Fahasító gépek biztonsága. 1. rész: Ékes hasítógépek EN 574 Gépek biztonsága. Kétkezes kapcsolók Belső intézkedésekkel biztosítjuk, hogy a sorozatgyártású készülékek mindig megfeleljenek az aktuális EK-irányelvek és az alkalmazott szabványok követelményeinek. Az alábbi bejegyzett tanúsítóhely Deutsche Prüfstelle für Land- und Forsttechnik, Weissensteinstraße 70/72, D Kassel melynek regisztrációs száma 0363, a) van megbízva a VI. függelék szerinti dokumentáció megőrzésével. b) tanúsította, hogy a VI. függelék szerinti dokumetáció megfelel az előírásoknak. c) végezte el a típusvizsgálatot. A termék azonos azzal a vizsgált modellel, amely B-GS 2001/039 számon a munkabiztonság ellenőrzéséről tanúsítványt kapott. Leibnitz, Ing. Johann Tinnacher ügyvezető Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz

27 Ihre LEIBNITZ Maschine Maschinentype Machine model/ Modèle de machine/ Machinetype/ Modelli macchine/ Maskintyp Artikelnummer Item no./ Référence/ Numero articolo/ Varenummer Seriennummer Serial number/ N de série/ Numero di série/ Tillverkningsnummer Kaufdatum Date of purchase/ Date d'achat/ Datum van aankoop/ Data d'acquisto Österreich POSCH Gesellschaft m.b.h. Paul-Anton-Kellerstraße 40 A-8430 Leibnitz/Kaindorf Telefon 03452/82954 Telefax-Verkauf 03452/ Deutschland POSCH Gesellschaft m.b.h. Preysingallee 19 D Velden/Vils Postfach Telefon 08742/2081 Telefax 08742/2083 Technik für unsere Umwelt
