Billenő körfűrész WE / WKE. D /01-es kiadás

Átírás

1 Billenő körfűrész WE / WKE D /01-es kiadás

2

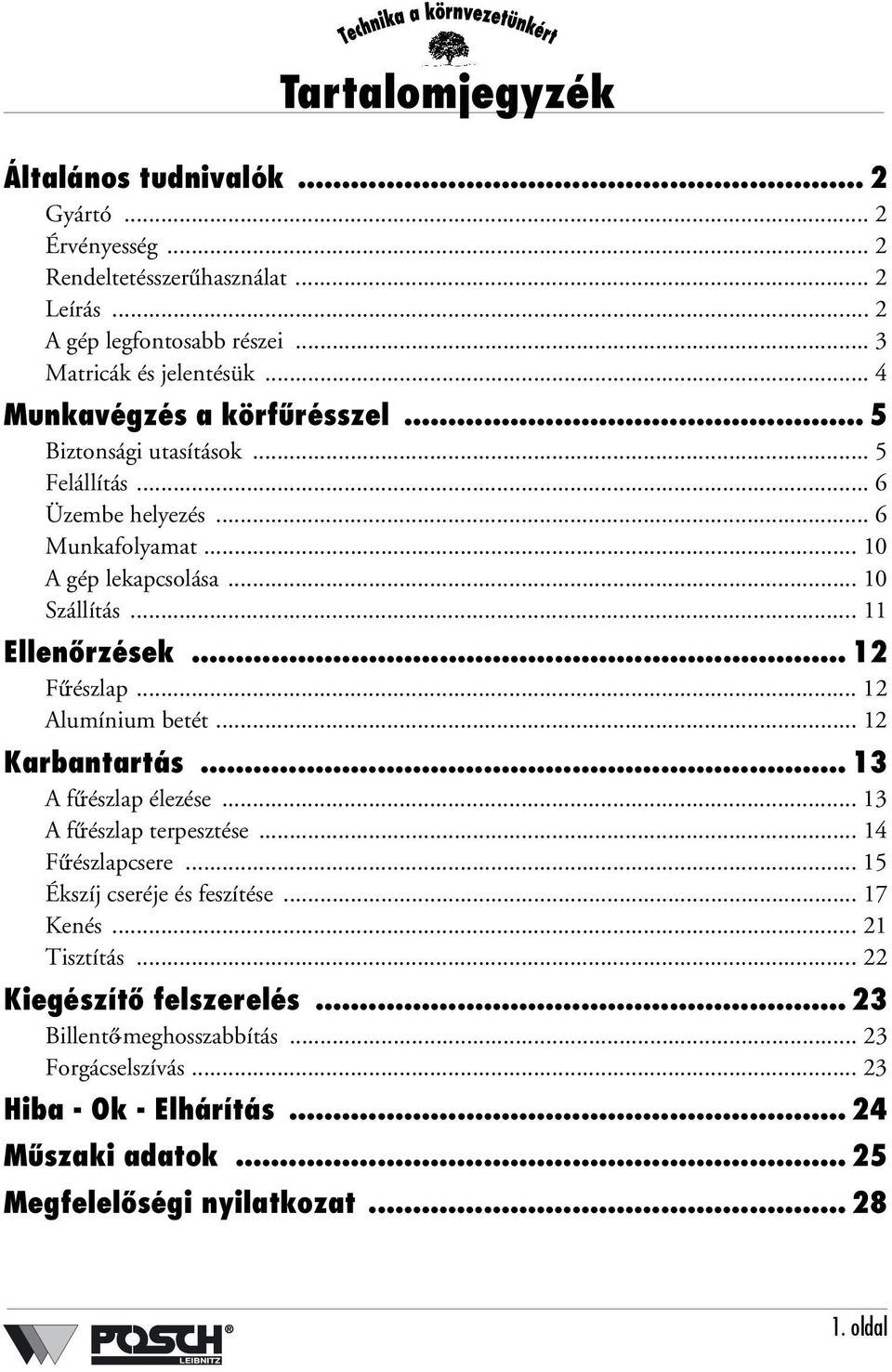

3 Tartalomjegyzék Általános tudnivalók... 2 Gyártó... 2 Érvényesség... 2 Rendeltetésszerűhasználat... 2 Leírás... 2 A gép legfontosabb részei... 3 Matricák és jelentésük... 4 Munkavégzés a körfűrésszel... 5 Biztonsági utasítások... 5 Felállítás... 6 Üzembe helyezés... 6 Munkafolyamat A gép lekapcsolása Szállítás Ellenőrzések Fűrészlap Alumínium betét Karbantartás A fűrészlap élezése A fűrészlap terpesztése Fűrészlapcsere Ékszíj cseréje és feszítése Kenés...21 Tisztítás Kiegészítő felszerelés Billentő-meghosszabbítás Forgácselszívás Hiba - Ok - Elhárítás Műszaki adatok Megfelelőségi nyilatkozat oldal

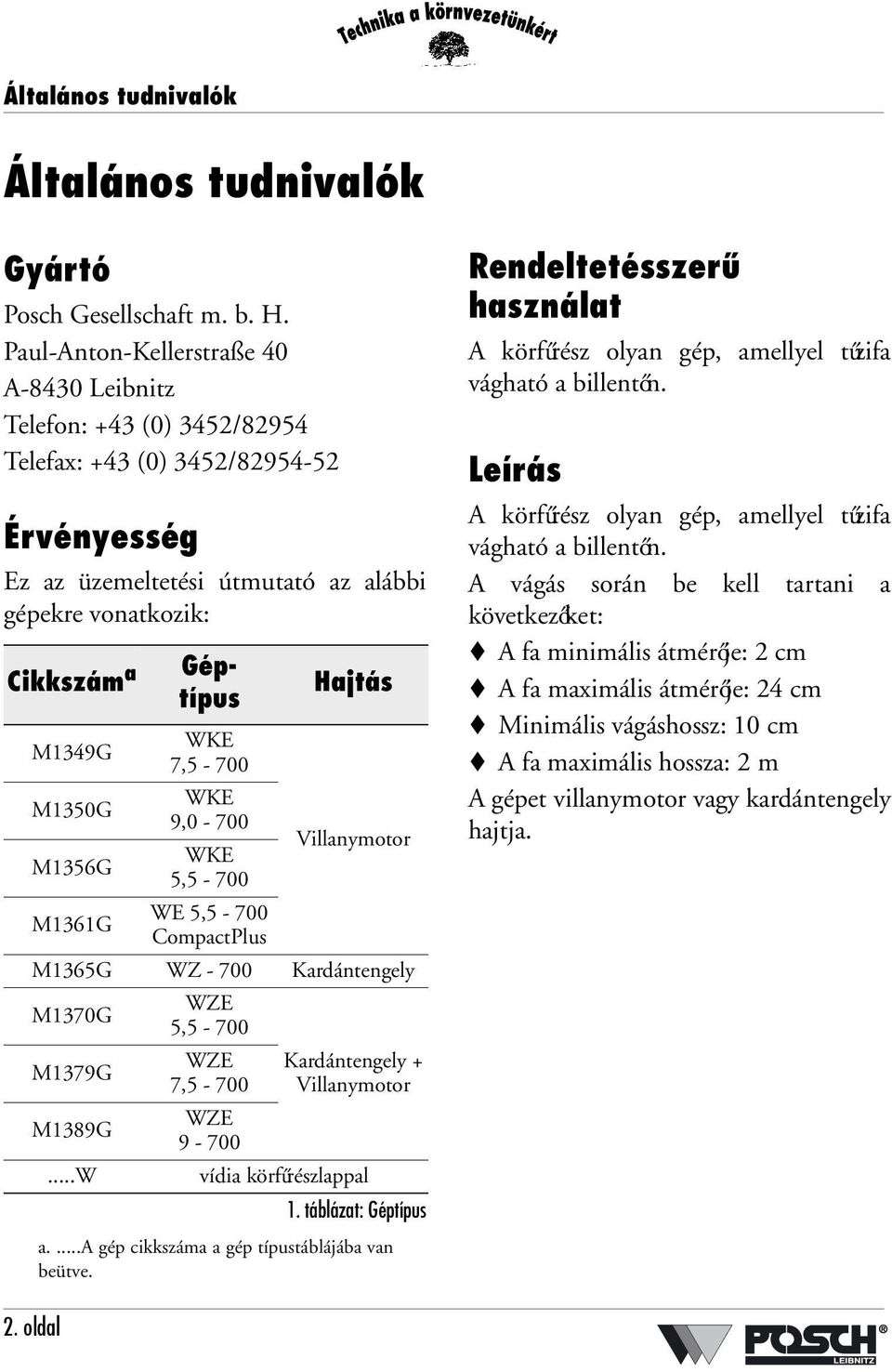

4 Általános tudnivalók Általános tudnivalók Gyártó Posch Gesellschaft m. b. H. Paul-Anton-Kellerstraße 40 A-8430 Leibnitz Telefon: +43 (0) 3452/82954 Telefax: +43 (0) 3452/ Érvényesség Ez az üzemeltetési útmutató az alábbi gépekre vonatkozik: Cikkszám a M1349G M1350G M1356G Géptípus WKE 7,5-700 WKE 9,0-700 WKE 5,5-700 Hajtás Villanymotor M1361G WE 5,5-700 CompactPlus M1365G WZ Kardántengely M1370G M1379G M1389G...W WZE 5,5-700 WZE 7,5-700 Kardántengely + Villanymotor WZE vídia körfűrészlappal 1. táblázat: Géptípus a....a gép cikkszáma a gép típustáblájába van beütve. Rendeltetésszerű használat A körfűrész olyan gép, amellyel tűzifa vágható a billentőn. Leírás A körfűrész olyan gép, amellyel tűzifa vágható a billentőn. A vágás során be kell tartani a következőket: A fa minimális átmérője: 2 cm A fa maximális átmérője: 24 cm Minimális vágáshossz: 10 cm A fa maximális hossza: 2 m A gépet villanymotor vagy kardántengely hajtja. 2. oldal

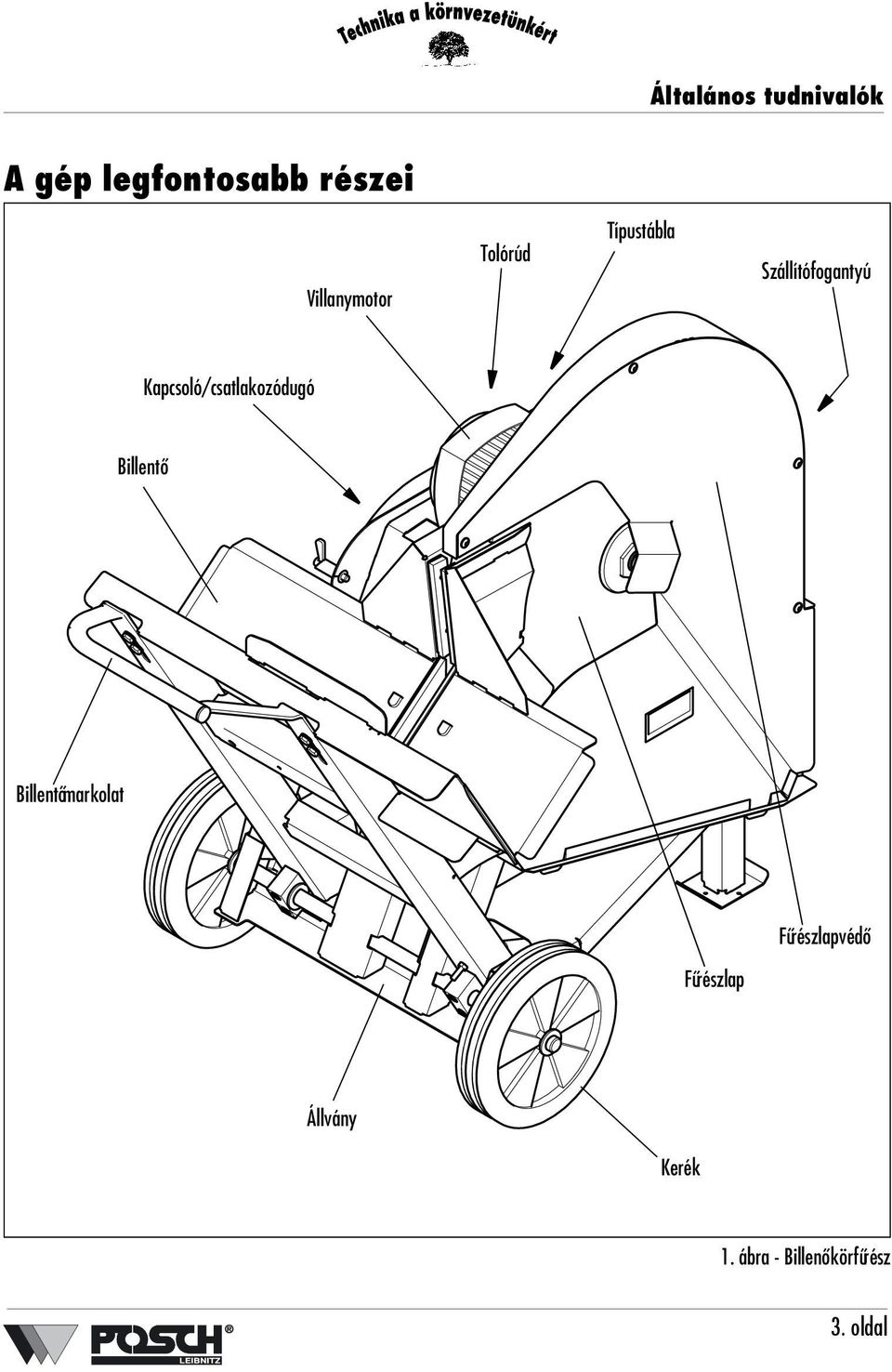

5 Általános tudnivalók A gép legfontosabb részei Villanymotor Tolórúd Típustábla Szállítófogantyú Kapcsoló/csatlakozódugó Billentő Billentőmarkolat Fűrészlapvédő Fűrészlap Állvány Kerék 1. ábra - Billenő körfűrész 3. oldal

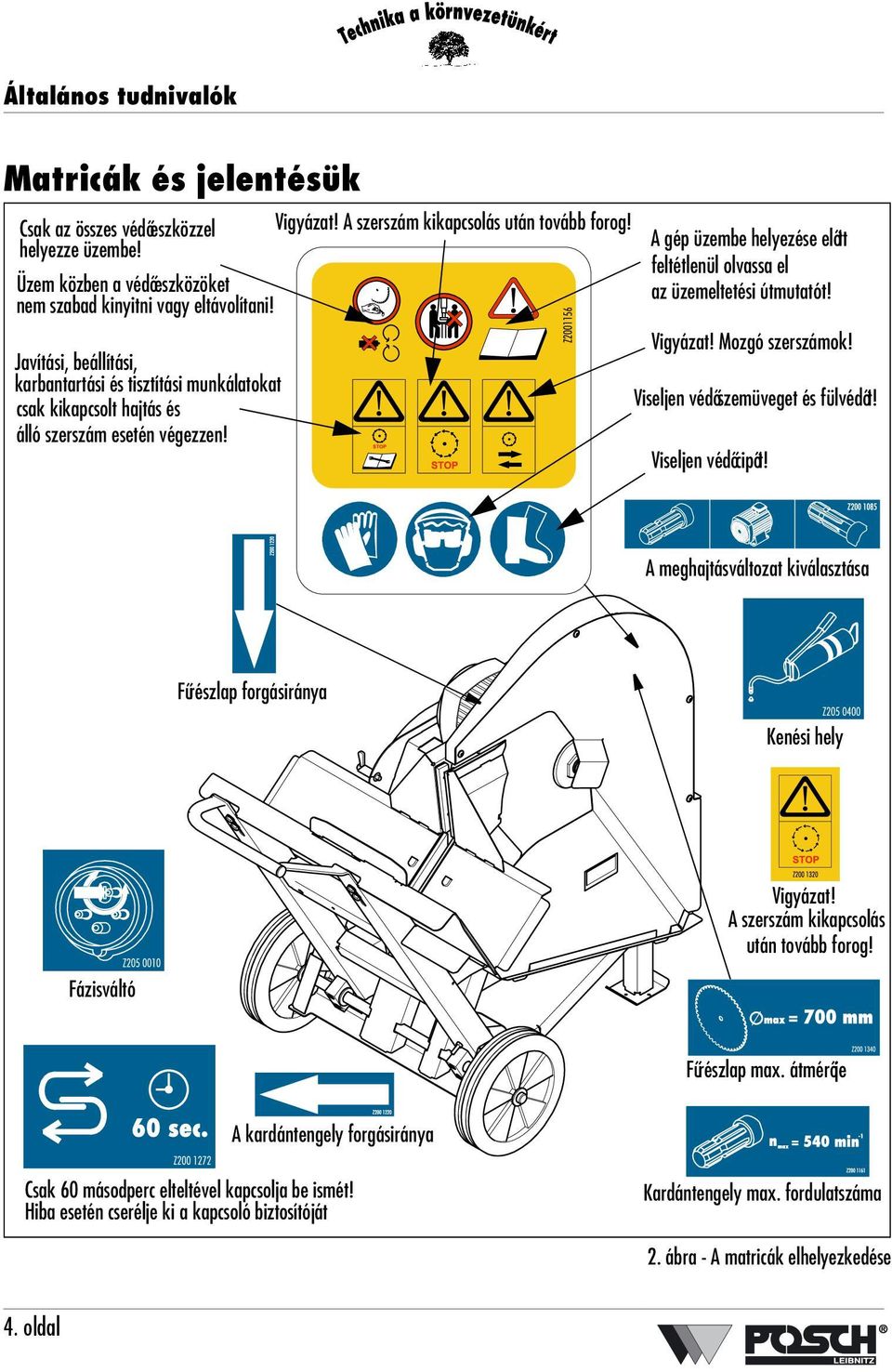

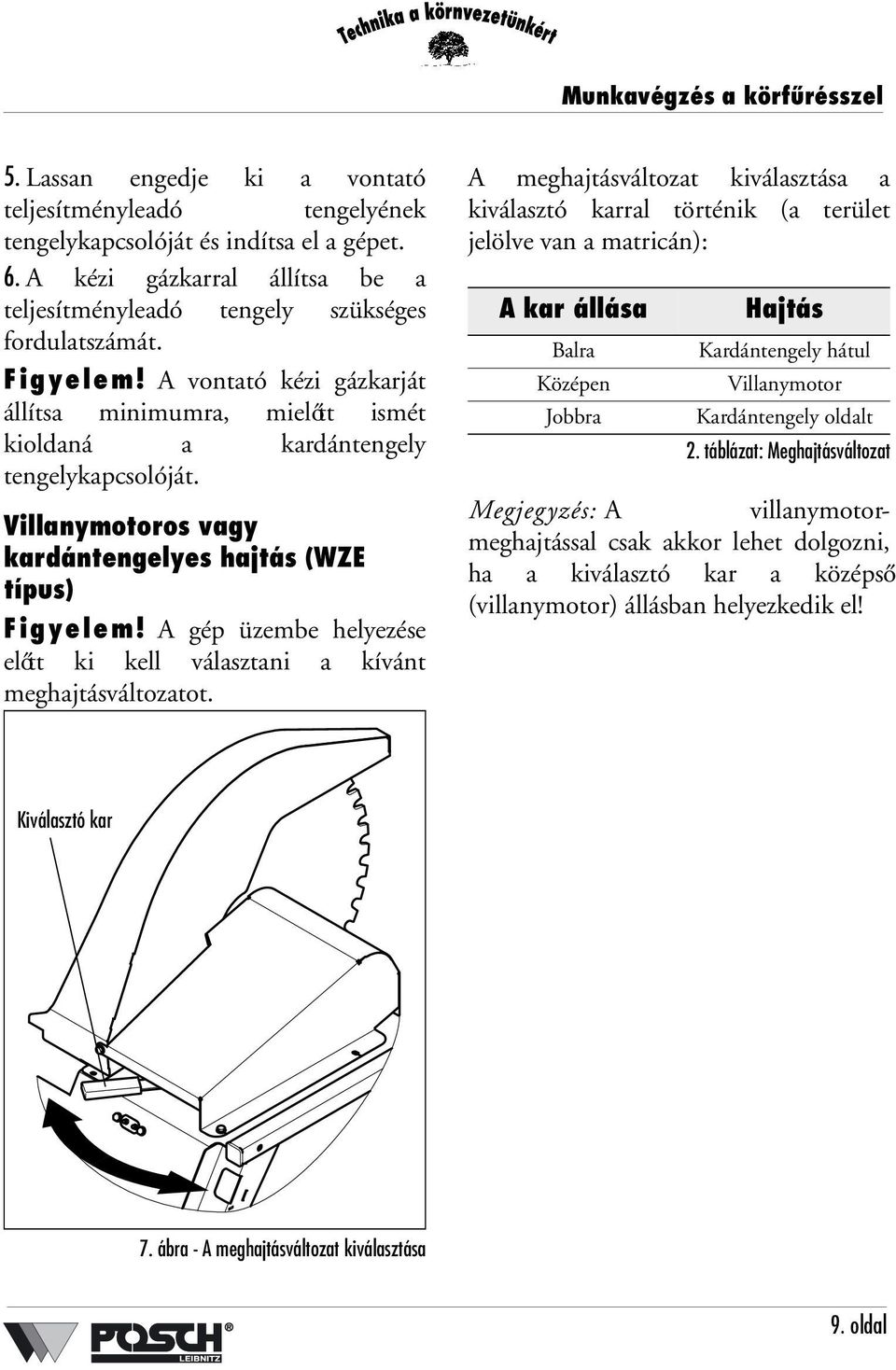

6 Általános tudnivalók Matricák és jelentésük Csak az összes védőeszközzel Vigyázat! A szerszám kikapcsolás után tovább forog! helyezze üzembe! Üzem közben a védőeszközöket nem szabad kinyitni vagy eltávolítani! Javítási, beállítási, karbantartási és tisztítási munkálatokat csak kikapcsolt hajtás és álló szerszám esetén végezzen! A gép üzembe helyezése előtt feltétlenül olvassa el az üzemeltetési útmutatót! Vigyázat! Mozgó szerszámok! Viseljen védőszemüveget és fülvédőt! Viseljen védőcipőt! A meghajtásváltozat kiválasztása Fűrészlap forgásiránya Kenési hely Vigyázat! A szerszám kikapcsolás után tovább forog! Fázisváltó Fűrészlap max. átmérője A kardántengely forgásiránya Csak 60 másodperc elteltével kapcsolja be ismét! Hiba esetén cserélje ki a kapcsoló biztosítóját Kardántengely max. fordulatszáma 2. ábra - A matricák elhelyezkedése 4. oldal

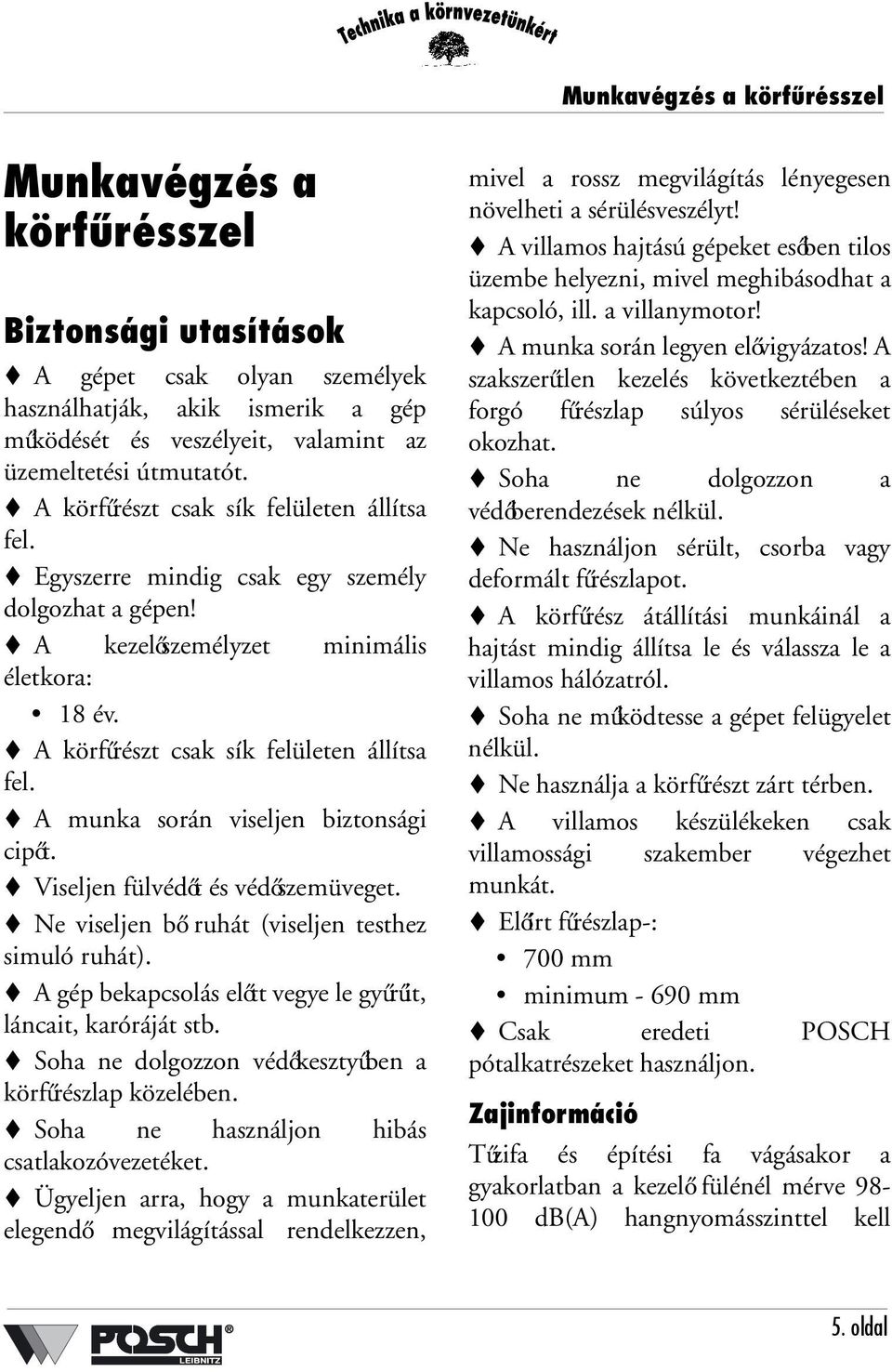

7 Munkavégzés a körfűrésszel Munkavégzés a körfűrésszel Biztonsági utasítások A gépet csak olyan személyek használhatják, akik ismerik a gép működését és veszélyeit, valamint az üzemeltetési útmutatót. A körfűrészt csak sík felületen állítsa fel. Egyszerre mindig csak egy személy dolgozhat a gépen! A kezelőszemélyzet minimális életkora: 18év. A körfűrészt csak sík felületen állítsa fel. A munka során viseljen biztonsági cipőt. Viseljen fülvédőt és védőszemüveget. Ne viseljen bő ruhát (viseljen testhez simuló ruhát). A gép bekapcsolás előtt vegye le gyűrűit, láncait, karóráját stb. Soha ne dolgozzon védőkesztyűben a körfűrészlap közelében. Soha ne használjon hibás csatlakozóvezetéket. Ügyeljen arra, hogy a munkaterület elegendő megvilágítással rendelkezzen, mivel a rossz megvilágítás lényegesen növelheti a sérülésveszélyt! A villamos hajtású gépeket esőben tilos üzembe helyezni, mivel meghibásodhat a kapcsoló, ill. a villanymotor! A munka során legyen elővigyázatos! A szakszerűtlen kezelés következtében a forgó fűrészlap súlyos sérüléseket okozhat. Soha ne dolgozzon a védőberendezések nélkül. Ne használjon sérült, csorba vagy deformált fűrészlapot. A körfűrész átállítási munkáinál a hajtást mindig állítsa le és válassza le a villamos hálózatról. Soha ne működtesse a gépet felügyelet nélkül. Ne használja a körfűrészt zárt térben. A villamos készülékeken csak villamossági szakember végezhet munkát. Előírt fűrészlap-: 700 mm minimum mm Csak eredeti POSCH pótalkatrészeket használjon. Zajinformáció Tűzifa és építési fa vágásakor a gyakorlatban a kezelő fülénél mérve db(a) hangnyomásszinttel kell 5. oldal

8 Munkavégzés a körfűrésszel számolni. Ezért fülvédő viselése szükséges. Felállítás Állítsa fel a fűrészt sík felületen. Figyelem! A gépet csak stabil helyzetben szabad üzembe helyezni. Üzembe helyezés Ellenőrizze a körfűrészlap stabil helyzetét és szükség esetén húzza meg a hatlapú anyát (lásd 13. ábra - Fűrészlapcsere - E). Hajtás 5,5 kw teljesítményű villanymotorral (WE 5,5 / KWE 5,5 típus) Figyelem! A gépet csak 30mA-es FIvédőkapcsolással ellátott áramkörön szabad üzemeltetni. Figyelem! A villamos készülékeken csak villamossági szakember végezhet munkát. 1. A körfűrész csatlakoztatása az áramhálózatra: Hálózati feszültség 400 V (50Hz) 16 A-es biztosító A tápvezetékként használt kábel legalább 2,5 mm 2 keresztmetszetű legyen. Megjegyzés: Ez a kábelkeresztmetszet csupán egy minimális követelmény, hosszabb tápvezeték esetén a keresztmetszetet villamossági szakembernek kell meghatároznia. Vegye figyelembe a villanymotor forgásirányát (lásd a motoron található nyilat). A motor helytelen forgásiránya esetén: A kapcsoló csatlakozójában található egy fázisváltó, amellyel megfordítható a motor forgásiránya (a csatlakozó tárcsáját csavarhúzóval nyomja be, és fordítsa el 180 -kal). 3. ábra - Fázisváltó Figyelem! Ha nehezen jár a dugaszolható csatlakozó, akkor a kapcsolóházból kiszakadhat a CEEcsatlakozó. Ez márkás csatlakozó és szilikonspray használatával kerülhető el. Megjegyzés: A kapcsoló ilyenfajta sérülésére a jótállás nem vonatkozik. 6. oldal

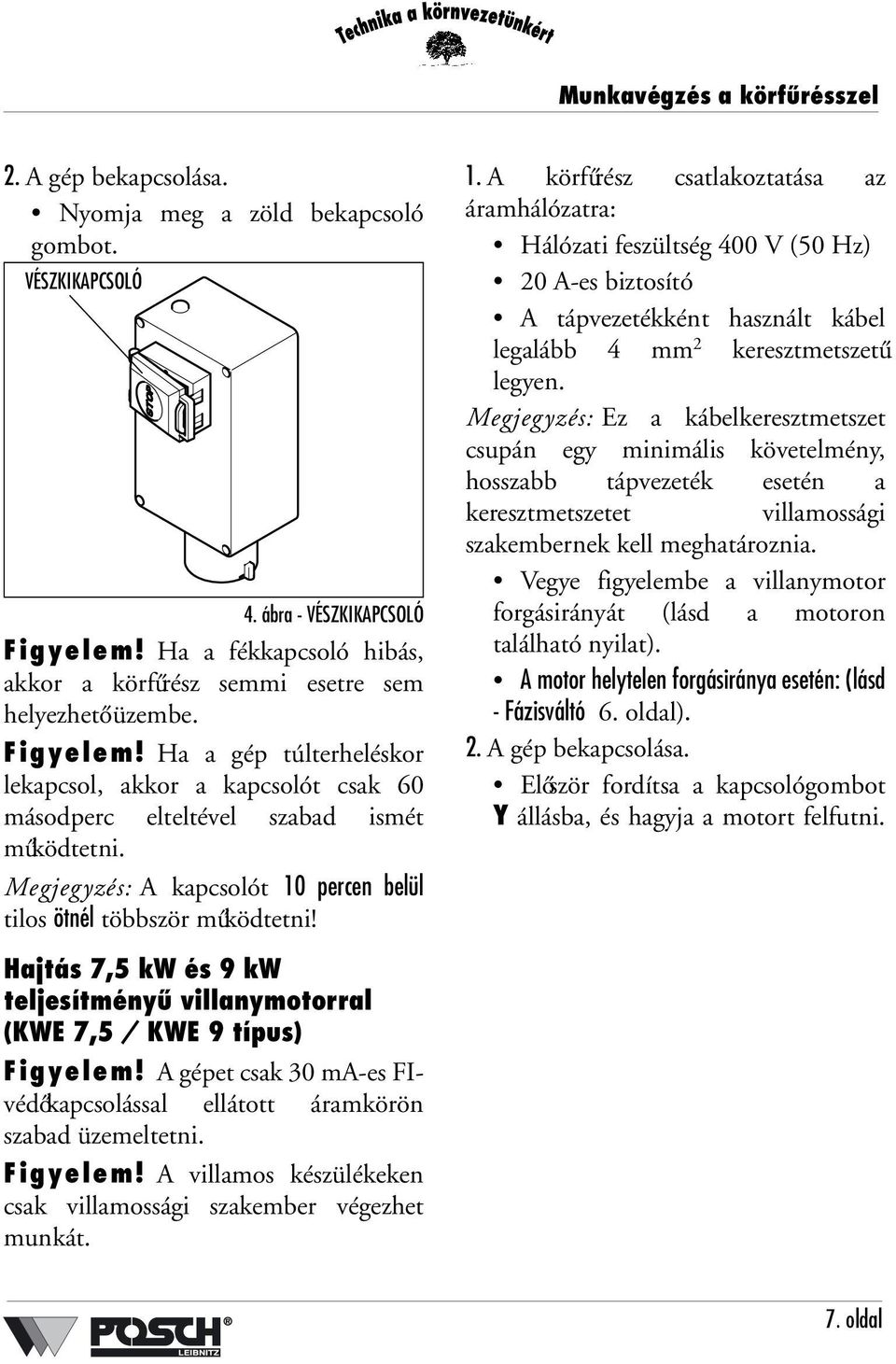

9 Munkavégzés a körfűrésszel 2. A gép bekapcsolása. Nyomja meg a zöld bekapcsoló gombot. VÉSZKIKAPCSOLÓ 4. ábra - VÉSZKIKAPCSOLÓ Figyelem! Ha a fékkapcsoló hibás, akkor a körfűrész semmi esetre sem helyezhető üzembe. Figyelem! Ha a gép túlterheléskor lekapcsol, akkor a kapcsolót csak 60 másodperc elteltével szabad ismét működtetni. Megjegyzés: A kapcsolót 10 percen belül tilos ötnél többször működtetni! Hajtás 7,5 kw és 9 kw teljesítményű villanymotorral (KWE 7,5 / KWE 9 típus) Figyelem! A gépet csak 30 ma-es FIvédőkapcsolással ellátott áramkörön szabad üzemeltetni. Figyelem! A villamos készülékeken csak villamossági szakember végezhet munkát. 1. A körfűrész csatlakoztatása az áramhálózatra: Hálózati feszültség 400 V (50 Hz) 20 A-es biztosító A tápvezetékként használt kábel legalább 4 mm 2 keresztmetszetű legyen. Megjegyzés: Ez a kábelkeresztmetszet csupán egy minimális követelmény, hosszabb tápvezeték esetén a keresztmetszetet villamossági szakembernek kell meghatároznia. Vegye figyelembe a villanymotor forgásirányát (lásd a motoron található nyilat). A motor helytelen forgásiránya esetén: (lásd - Fázisváltó 6. oldal). 2. A gép bekapcsolása. Először fordítsa a kapcsológombot Y állásba, és hagyja a motort felfutni. 7. oldal

10 Munkavégzés a körfűrésszel Ezután fordítsa tovább a kapcsolót D állásba. 5. ábra - Csillag-delta kapcsoló Figyelem! Ha a fékkapcsoló hibás, akkor a körfűrész semmi esetre sem helyezhető üzembe. Figyelem! Ha a gép túlterheléskor lekapcsol, akkor a kapcsolót csak 60 másodperc elteltével szabad ismét működtetni. Megjegyzés: A kapcsolót 10 percen belül tilos ötnél többször működtetni! Hajtás vontatóról, kardántengellyel (WZ típus) 1. Szerelje fel a kardántengelyes körfűrészt a traktor hárompontos felfüggesztőjére. Üzem közben a fűrésznek a traktor két alsó függesztőkarjához rögzített állapotban kell lennie. 2. Dugja be a kardántengelyt, és szerelje fel a biztonsági láncot. 3. A traktoron kapcsolja be a teljesítményleadó tengelyt, és lassan nyomja ki a tengelykapcsolót. A teljesítményleadó tengely ajánlott fordulatszáma 500 1/min. A teljesítményleadó tengely maximális fordulatszáma 540 1/min. 6. ábra - A vontató teljesítményleadó tengelyének forgásiránya Figyelem! A vontató teljesítményleadó tengelye az óramutató járásával megegyező irányba forogjon. 4. Állítsa minimumra a vontató kézi gázkarját. 8. oldal

11 Munkavégzés a körfűrésszel 5. Lassan engedje ki a vontató teljesítményleadó tengelyének tengelykapcsolóját és indítsa el a gépet. 6. A kézi gázkarral állítsa be a teljesítményleadó tengely szükséges fordulatszámát. Figyelem! A vontató kézi gázkarját állítsa minimumra, mielőtt ismét kioldaná a kardántengely tengelykapcsolóját. Villanymotoros vagy kardántengelyes hajtás (WZE típus) Figyelem! A gép üzembe helyezése előtt ki kell választani a kívánt meghajtásváltozatot. A meghajtásváltozat kiválasztása a kiválasztó karral történik (a terület jelölve van a matricán): A kar állása Balra Középen Jobbra Hajtás Kardántengely hátul Villanymotor Kardántengely oldalt 2. táblázat: Meghajtásváltozat Megjegyzés: A villanymotormeghajtással csak akkor lehet dolgozni, ha a kiválasztó kar a középső (villanymotor) állásban helyezkedik el! Kiválasztó kar 7. ábra - A meghajtásváltozat kiválasztása 9. oldal

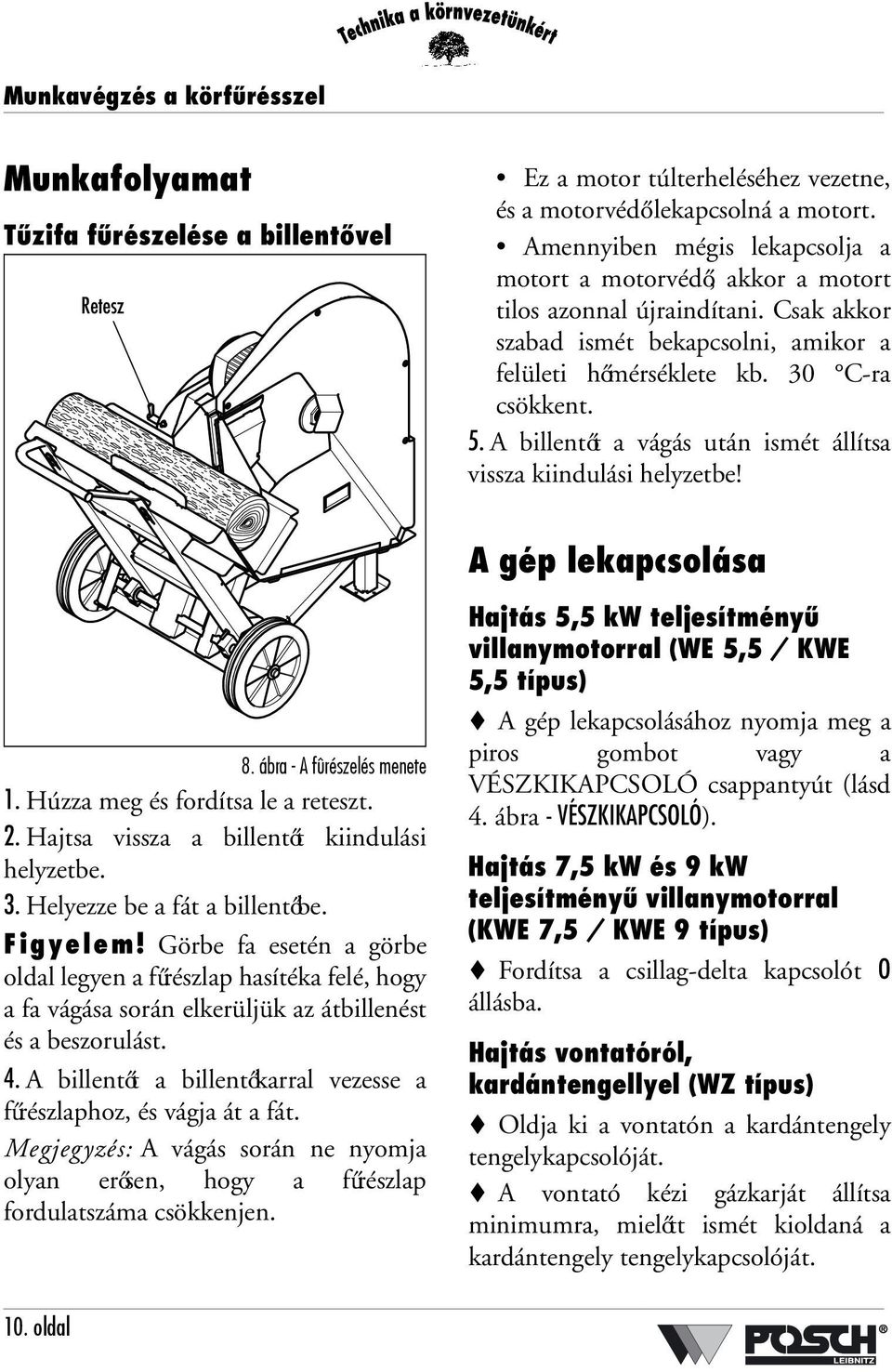

12 Munkavégzés a körfűrésszel Munkafolyamat Tűzifa fűrészelése a billentővel Retesz Ez a motor túlterheléséhez vezetne, és a motorvédő lekapcsolná a motort. Amennyiben mégis lekapcsolja a motort a motorvédő, akkor a motort tilos azonnal újraindítani. Csak akkor szabad ismét bekapcsolni, amikor a felületi hőmérséklete kb. 30 C-ra csökkent. 5. A billentőt a vágás után ismét állítsa vissza kiindulási helyzetbe! A gép lekapcsolása 8. ábra - A fûrészelés menete 1. Húzza meg és fordítsa le a reteszt. 2. Hajtsa vissza a billentőt kiindulási helyzetbe. 3. Helyezze be a fát a billentőbe. Figyelem! Görbe fa esetén a görbe oldal legyen a fűrészlap hasítéka felé, hogy a fa vágása során elkerüljük az átbillenést és a beszorulást. 4. A billentőt a billentőkarral vezesse a fűrészlaphoz, és vágja át a fát. Megjegyzés: A vágás során ne nyomja olyan erősen, hogy a fűrészlap fordulatszáma csökkenjen. Hajtás 5,5 kw teljesítményű villanymotorral (WE 5,5 / KWE 5,5 típus) A gép lekapcsolásához nyomja meg a piros gombot vagy a VÉSZKIKAPCSOLÓ csappantyút (lásd 4. ábra - VÉSZKIKAPCSOLÓ). Hajtás 7,5 kw és 9 kw teljesítményű villanymotorral (KWE 7,5 / KWE 9 típus) Fordítsa a csillag-delta kapcsolót O állásba. Hajtás vontatóról, kardántengellyel (WZ típus) Oldja ki a vontatón a kardántengely tengelykapcsolóját. A vontató kézi gázkarját állítsa minimumra, mielőtt ismét kioldaná a kardántengely tengelykapcsolóját. 10. oldal

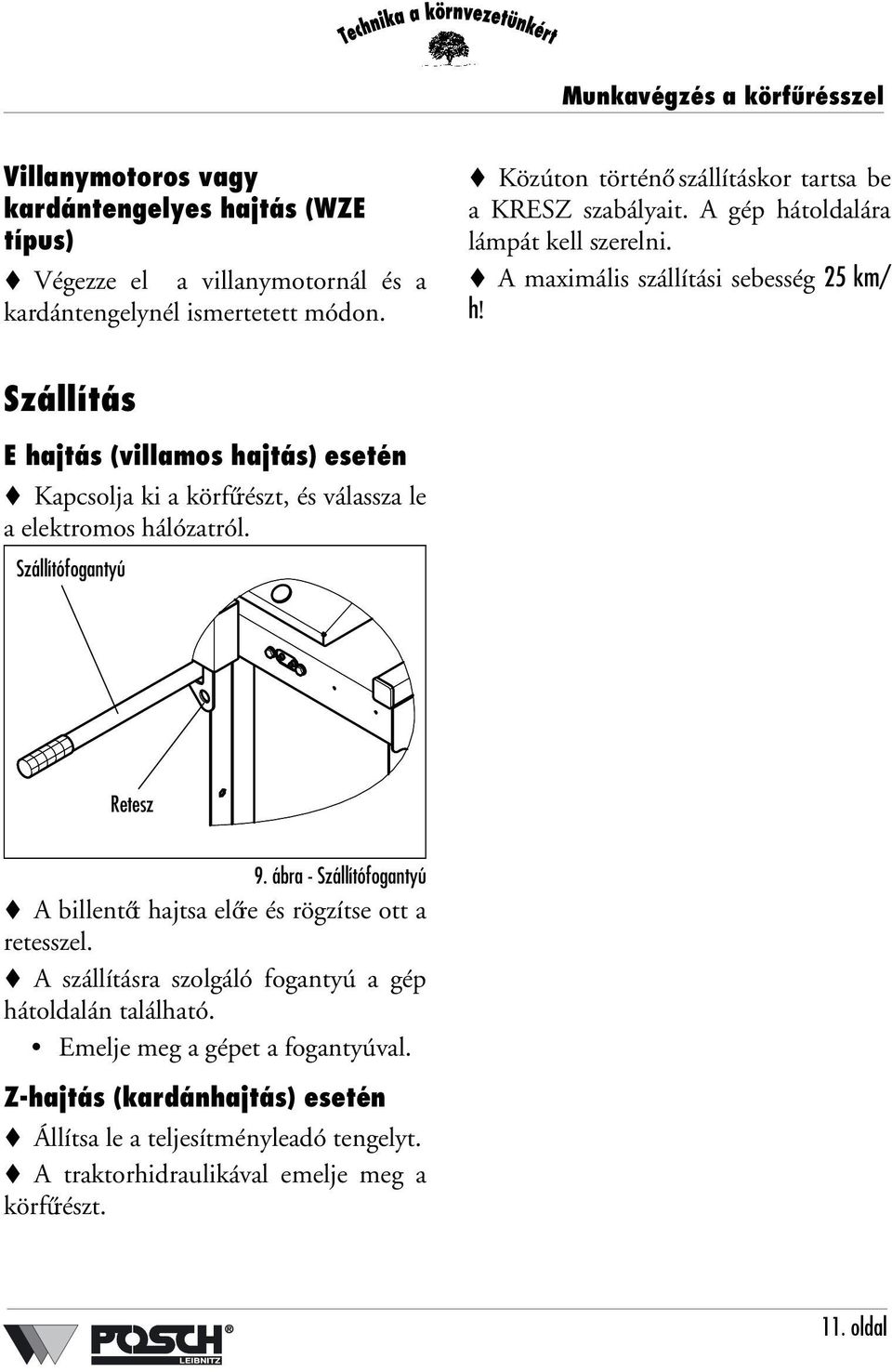

13 Munkavégzés a körfűrésszel Villanymotoros vagy kardántengelyes hajtás (WZE típus) Végezze el a villanymotornál és a kardántengelynél ismertetett módon. Közúton történő szállításkor tartsa be a KRESZ szabályait. A gép hátoldalára lámpát kell szerelni. A maximális szállítási sebesség 25 km/ h! Szállítás E hajtás (villamos hajtás) esetén Kapcsolja ki a körfűrészt, és válassza le a elektromos hálózatról. Szállítófogantyú Retesz 9. ábra - Szállítófogantyú A billentőt hajtsa előre és rögzítse ott a retesszel. A szállításra szolgáló fogantyú a gép hátoldalán található. Emelje meg a gépet a fogantyúval. Z-hajtás (kardánhajtás) esetén Állítsa le a teljesítményleadó tengelyt. A traktorhidraulikával emelje meg a körfűrészt. 11. oldal

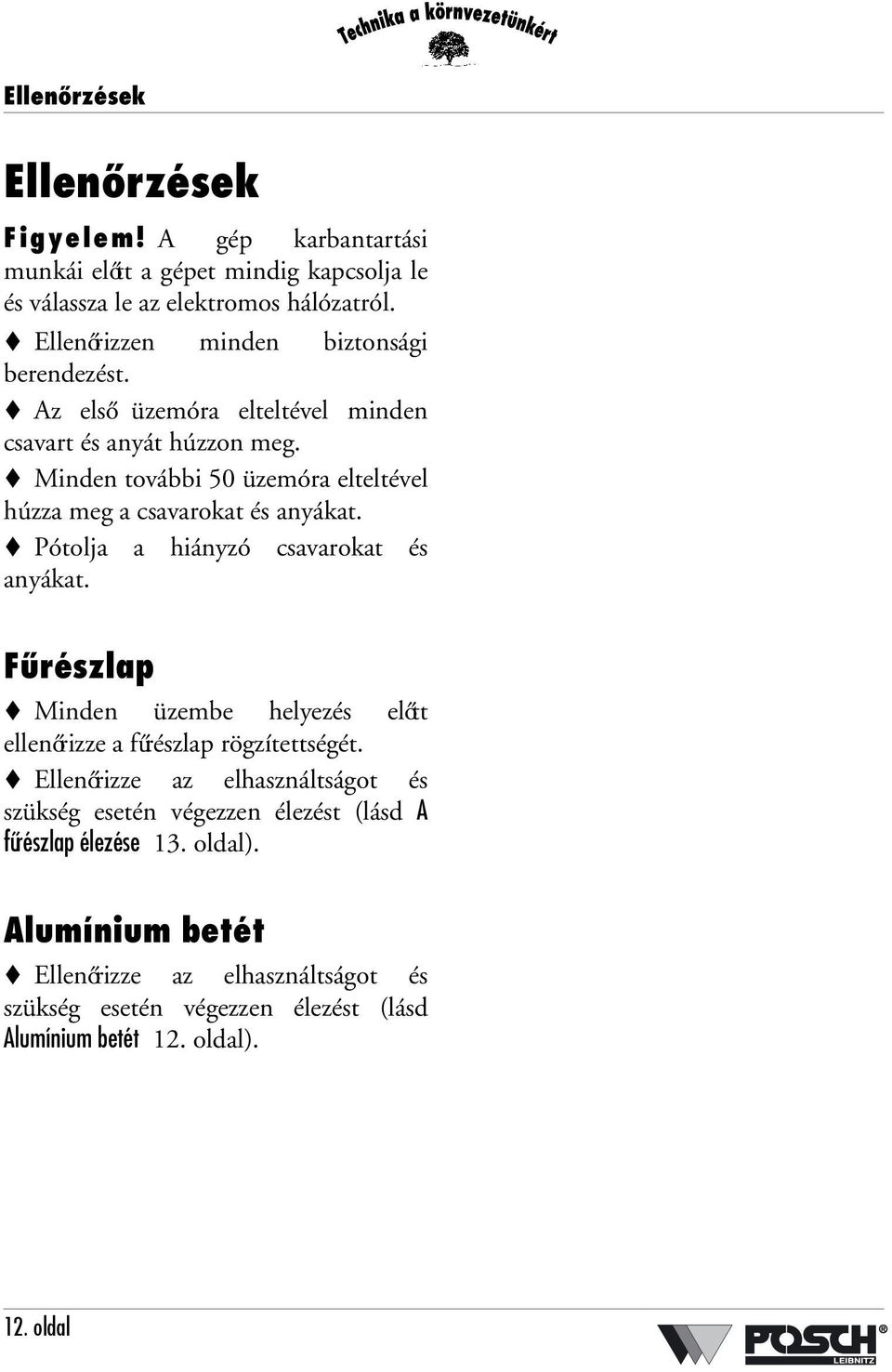

14 Ellenőrzések Ellenőrzések Figyelem! A gép karbantartási munkái előtt a gépet mindig kapcsolja le és válassza le az elektromos hálózatról. Ellenőrizzen minden biztonsági berendezést. Az első üzemóra elteltével minden csavart és anyát húzzon meg. Minden további 50 üzemóra elteltével húzza meg a csavarokat és anyákat. Pótolja a hiányzó csavarokat és anyákat. Fűrészlap Minden üzembe helyezés előtt ellenőrizze a fűrészlap rögzítettségét. Ellenőrizze az elhasználtságot és szükség esetén végezzen élezést (lásd A fűrészlap élezése 13. oldal). Alumínium betét Ellenőrizze az elhasználtságot és szükség esetén végezzen élezést (lásd Alumínium betét 12. oldal). 12. oldal

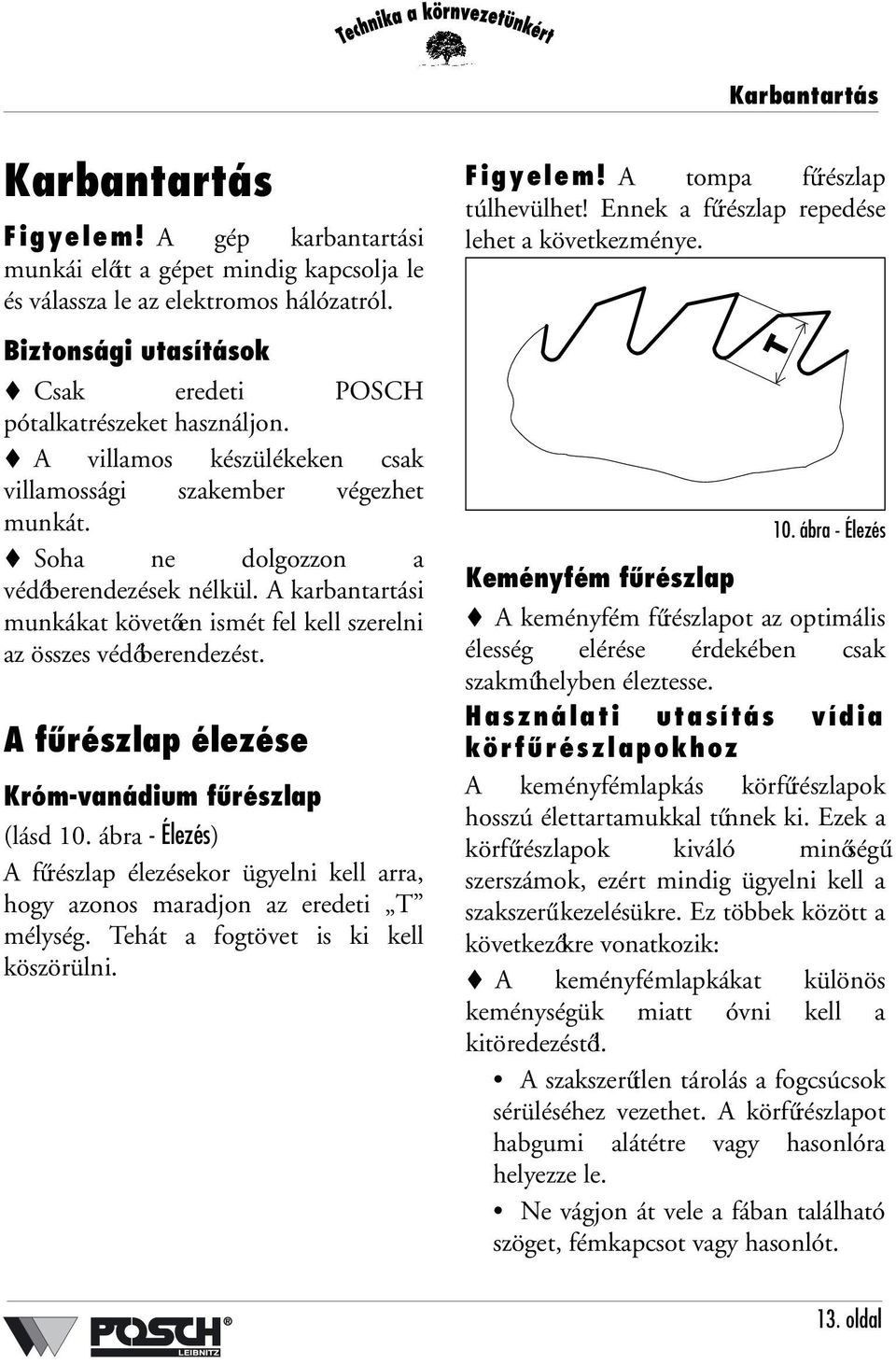

15 Karbantartás Karbantartás Figyelem! A gép karbantartási munkái előtt a gépet mindig kapcsolja le és válassza le az elektromos hálózatról. Biztonsági utasítások Csak eredeti POSCH pótalkatrészeket használjon. A villamos készülékeken csak villamossági szakember végezhet munkát. Soha ne dolgozzon a védőberendezések nélkül. A karbantartási munkákat követően ismét fel kell szerelni az összes védőberendezést. A fűrészlap élezése Króm-vanádium fűrészlap (lásd 10. ábra - Élezés) A fűrészlap élezésekor ügyelni kell arra, hogy azonos maradjon az eredeti T mélység. Tehát a fogtövet is ki kell köszörülni. Figyelem! A tompa fűrészlap túlhevülhet! Ennek a fűrészlap repedése lehet a következménye. 10. ábra - Élezés Keményfém fűrészlap A keményfém fűrészlapot az optimális élesség elérése érdekében csak szakműhelyben éleztesse. Használati utasítás vídia körfűrészlapokhoz A keményfémlapkás körfűrészlapok hosszú élettartamukkal tűnnek ki. Ezek a körfűrészlapok kiváló minőségű szerszámok, ezért mindig ügyelni kell a szakszerűkezelésükre. Ez többek között a következőkre vonatkozik: A keményfémlapkákat különös keménységük miatt óvni kell a kitöredezéstől. A szakszerűtlen tárolás a fogcsúcsok sérüléséhez vezethet. A körfűrészlapot habgumi alátétre vagy hasonlóra helyezze le. Ne vágjon át vele a fában található szöget, fémkapcsot vagy hasonlót. 13. oldal

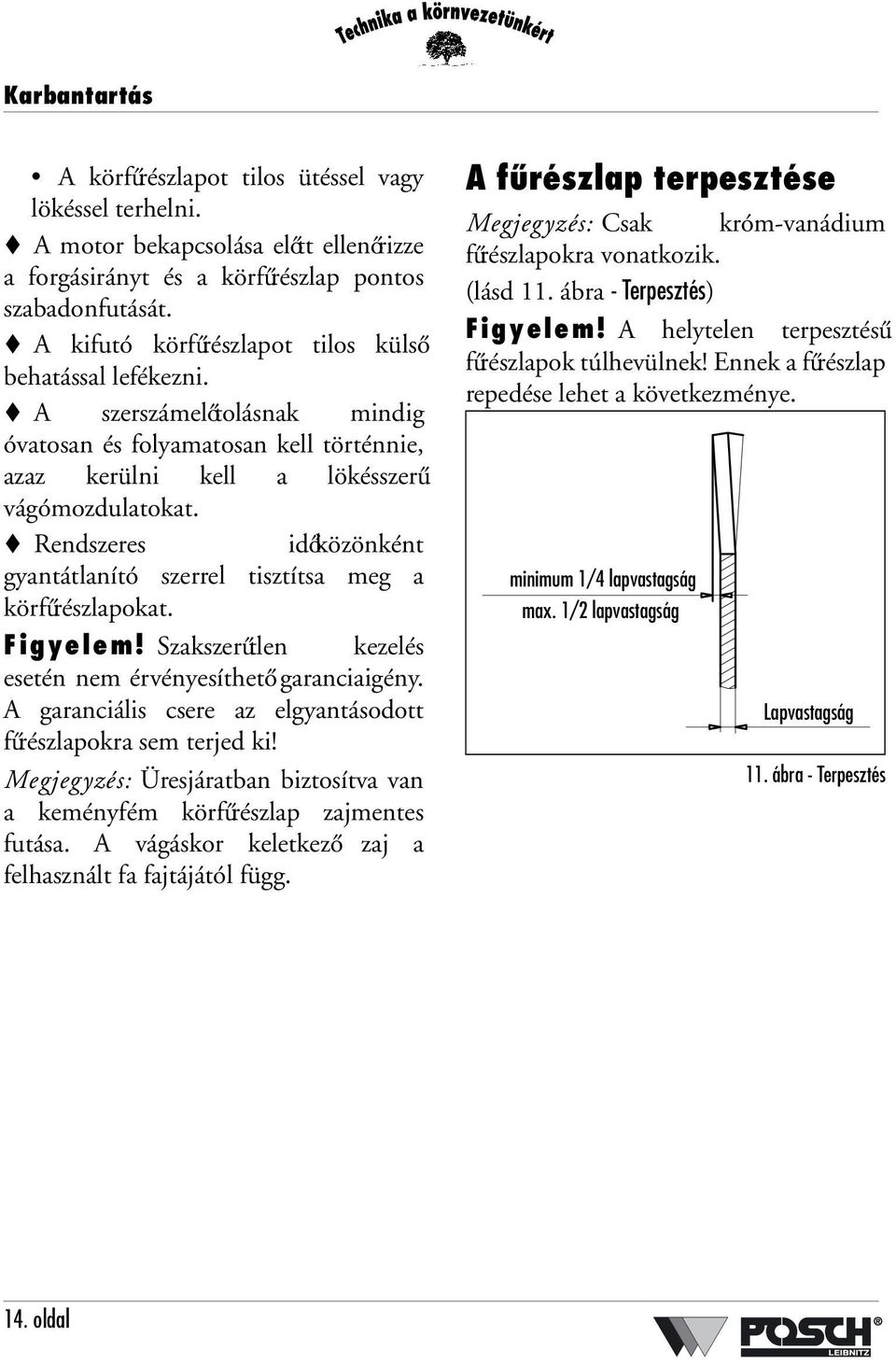

16 Karbantartás A körfűrészlapot tilos ütéssel vagy lökéssel terhelni. A motor bekapcsolása előtt ellenőrizze a forgásirányt és a körfűrészlap pontos szabadonfutását. A kifutó körfűrészlapot tilos külső behatással lefékezni. A szerszámelőtolásnak mindig óvatosan és folyamatosan kell történnie, azaz kerülni kell a lökésszerű vágómozdulatokat. Rendszeres időközönként gyantátlanító szerrel tisztítsa meg a körfűrészlapokat. Figyelem! Szakszerűtlen kezelés esetén nem érvényesíthető garanciaigény. A garanciális csere az elgyantásodott fűrészlapokra sem terjed ki! Megjegyzés: Üresjáratban biztosítva van a keményfém körfűrészlap zajmentes futása. A vágáskor keletkező zaj a felhasznált fa fajtájától függ. A fűrészlap terpesztése Megjegyzés: Csak króm-vanádium fűrészlapokra vonatkozik. (lásd 11. ábra - Terpesztés) Figyelem! A helytelen terpesztésű fűrészlapok túlhevülnek! Ennek a fűrészlap repedése lehet a következménye. minimum 1/4 lapvastagság max. 1/2 lapvastagság Lapvastagság 11. ábra - Terpesztés 14. oldal

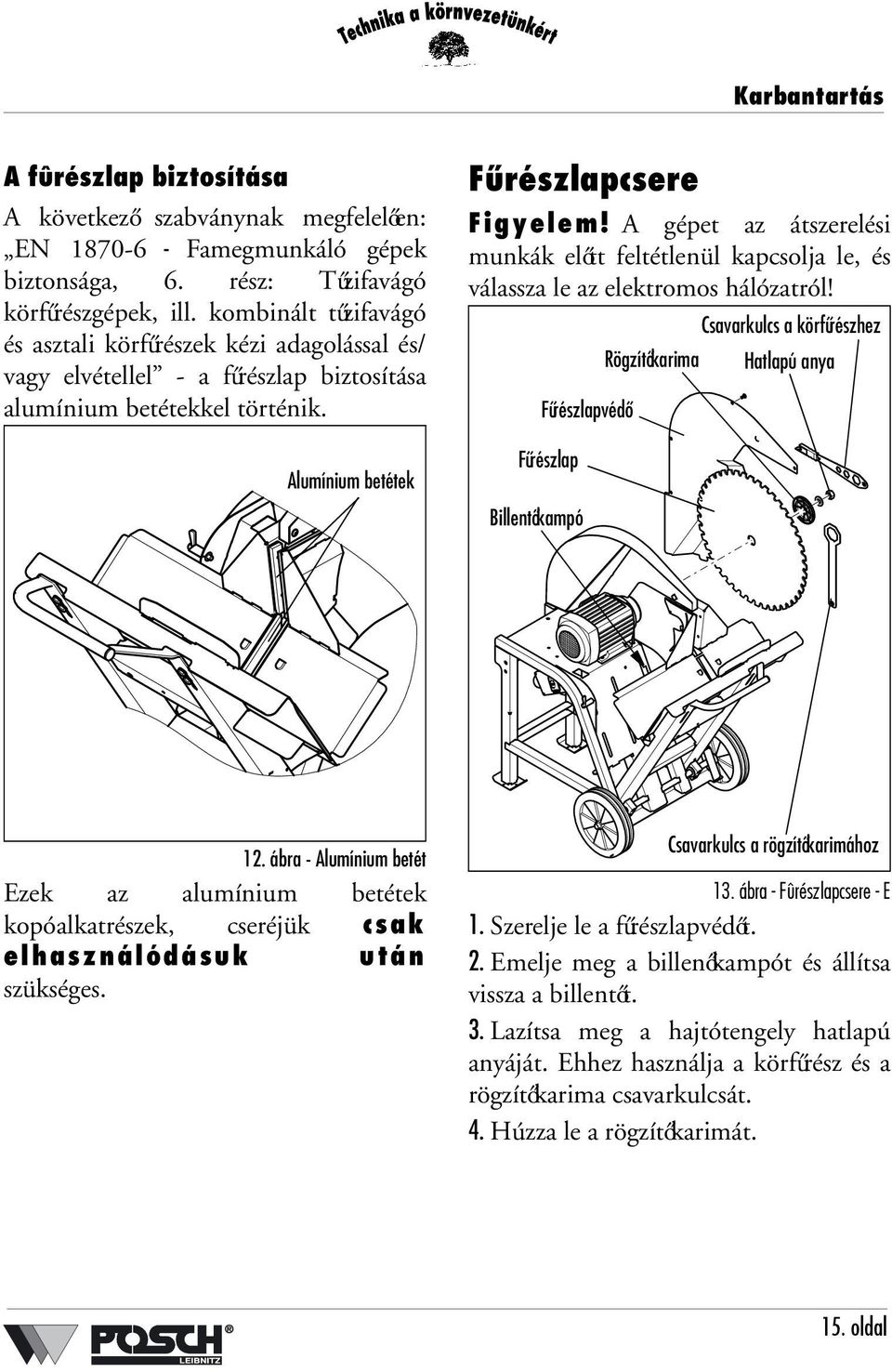

17 Karbantartás A fûrészlap biztosítása A következő szabványnak megfelelően: EN Famegmunkáló gépek biztonsága, 6. rész: Tűzifavágó körfűrészgépek, ill. kombinált tűzifavágó és asztali körfűrészek kézi adagolással és/ vagy elvétellel - a fűrészlap biztosítása alumínium betétekkel történik. Alumínium betétek Fűrészlapcsere Figyelem! A gépet az átszerelési munkák előtt feltétlenül kapcsolja le, és válassza le az elektromos hálózatról! Fűrészlapvédő Fűrészlap Billentőkampó Rögzítőkarima Csavarkulcs a körfűrészhez Hatlapú anya 12. ábra - Alumínium betét Ezek az alumínium betétek kopóalkatrészek, cseréjük csak elhasználódásuk után szükséges. Csavarkulcs a rögzítőkarimához 13. ábra - Fûrészlapcsere - E 1. Szerelje le a fűrészlapvédőt. 2. Emelje meg a billenőkampót és állítsa vissza a billentőt. 3. Lazítsa meg a hajtótengely hatlapú anyáját. Ehhez használja a körfűrész és a rögzítőkarima csavarkulcsát. 4. Húzza le a rögzítőkarimát. 15. oldal

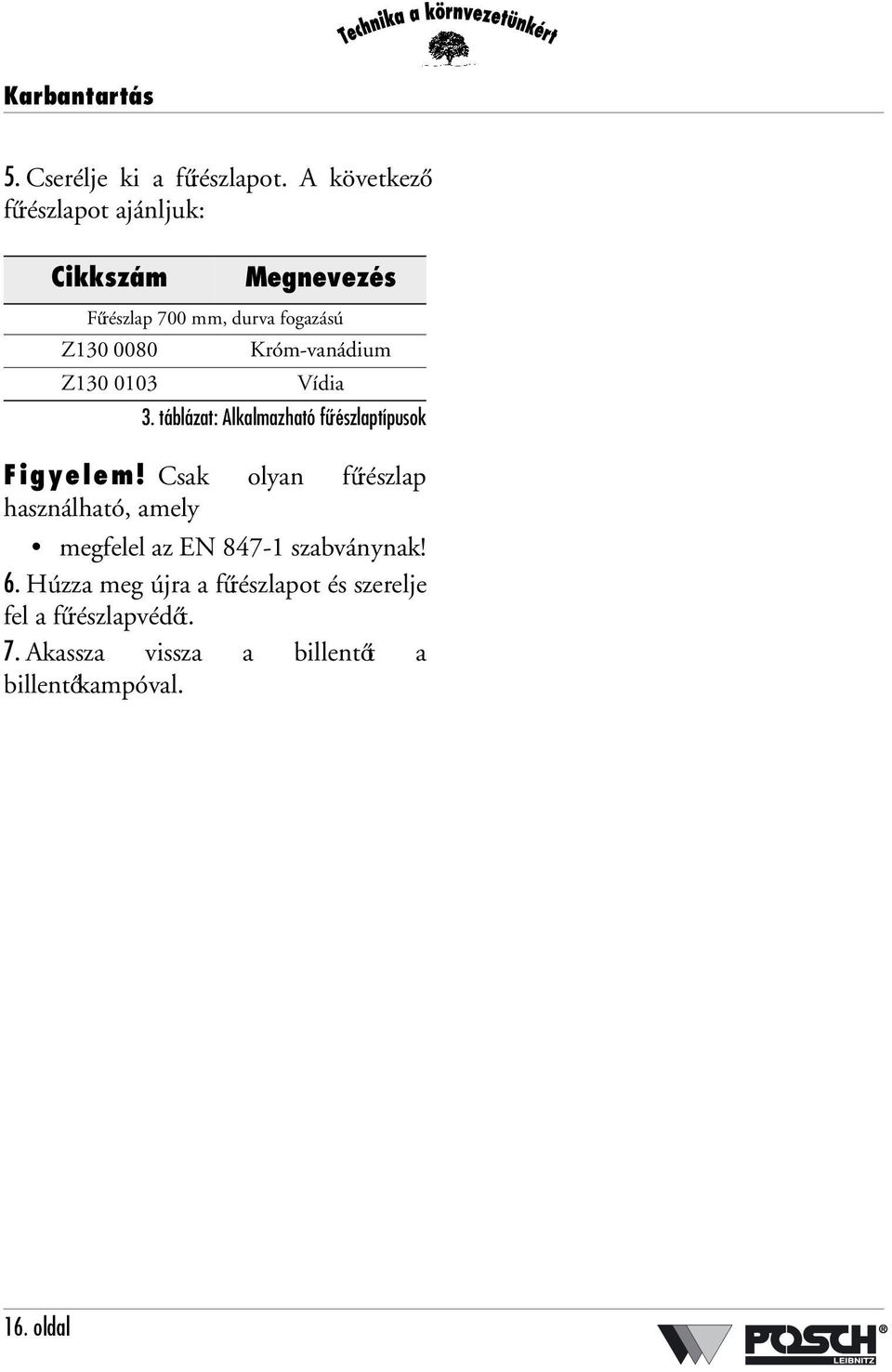

18 Karbantartás 5. Cserélje ki a fűrészlapot. A következő fűrészlapot ajánljuk: Cikkszám Megnevezés Fűrészlap 700 mm, durva fogazású Z Króm-vanádium Z Vídia 3. táblázat: Alkalmazható fűrészlaptípusok Figyelem! Csak olyan fűrészlap használható, amely megfelel az EN szabványnak! 6. Húzza meg újra a fűrészlapot és szerelje fel a fűrészlapvédőt. 7. Akassza vissza a billentőt a billentőkampóval. 16. oldal

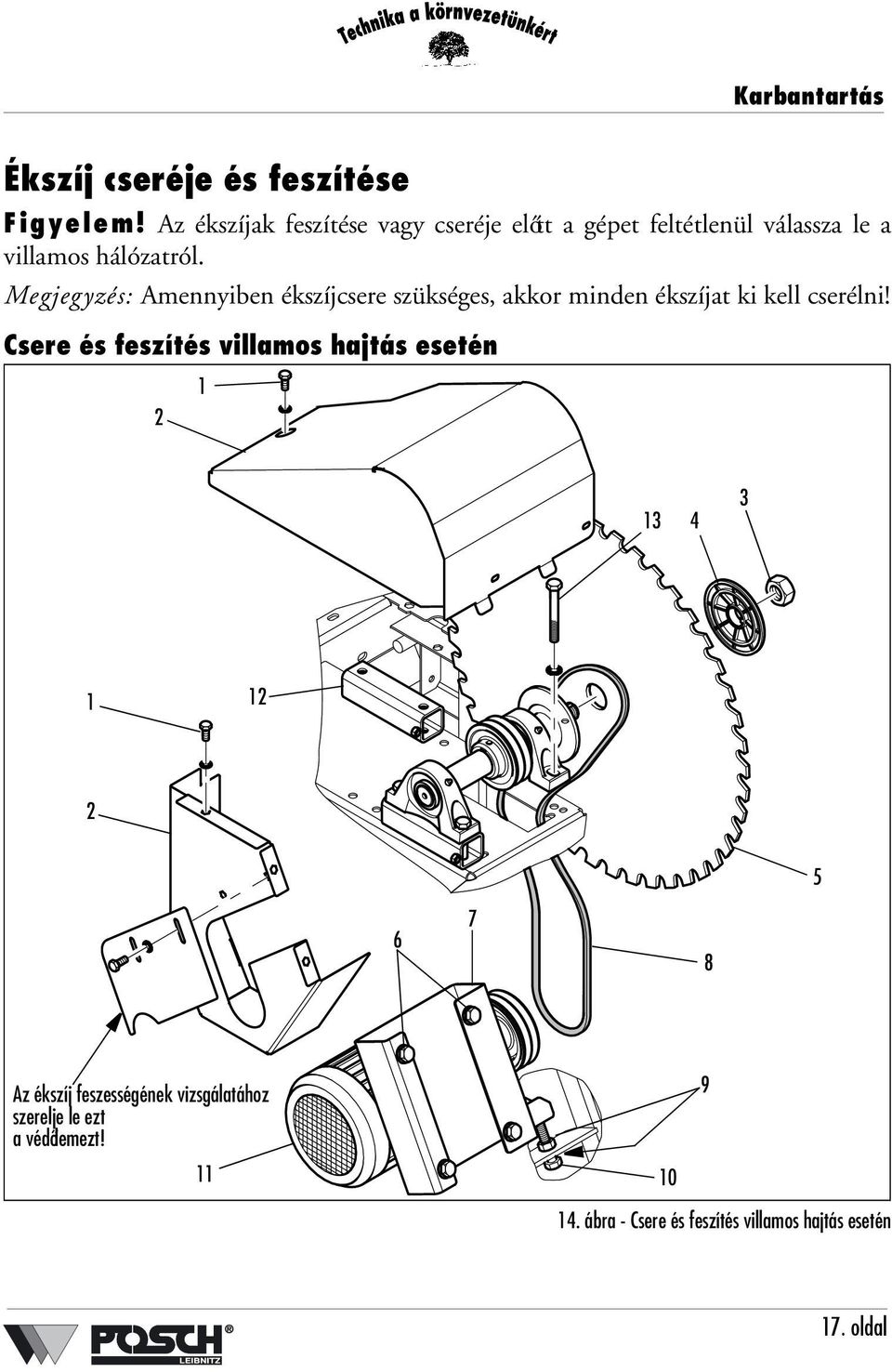

19 Karbantartás Ékszíj cseréje és feszítése Figyelem! Az ékszíjak feszítése vagy cseréje előtt a gépet feltétlenül válassza le a villamos hálózatról. Megjegyzés: Amennyiben ékszíjcsere szükséges, akkor minden ékszíjat ki kell cserélni! Csere és feszítés villamos hajtás esetén Az ékszíj feszességének vizsgálatához szerelje le ezt a védőlemezt! ábra - Csere és feszítés villamos hajtás esetén 17. oldal

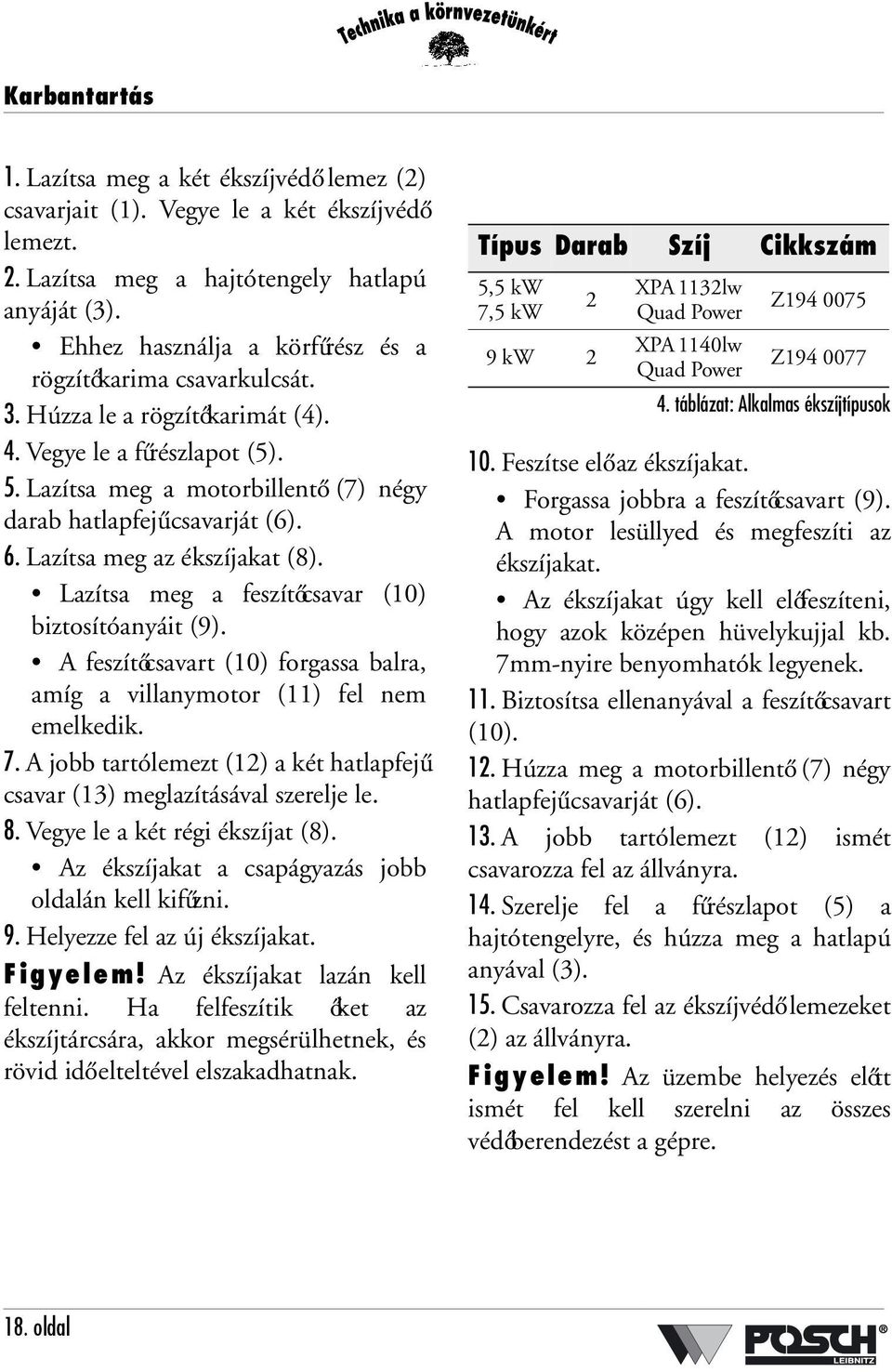

20 Karbantartás 1. Lazítsa meg a két ékszíjvédő lemez (2) csavarjait (1). Vegye le a két ékszíjvédő lemezt. 2. Lazítsa meg a hajtótengely hatlapú anyáját (3). Ehhez használja a körfűrész és a rögzítőkarima csavarkulcsát. 3. Húzza le a rögzítőkarimát (4). 4. Vegye le a fűrészlapot (5). 5. Lazítsa meg a motorbillentő (7) négy darab hatlapfejűcsavarját (6). 6. Lazítsa meg az ékszíjakat (8). Lazítsa meg a feszítőcsavar (10) biztosítóanyáit (9). A feszítőcsavart (10) forgassa balra, amíg a villanymotor (11) fel nem emelkedik. 7. A jobb tartólemezt (12) a két hatlapfejű csavar (13) meglazításával szerelje le. 8. Vegye le a két régi ékszíjat (8). Az ékszíjakat a csapágyazás jobb oldalán kell kifűzni. 9. Helyezze fel az új ékszíjakat. Figyelem! Az ékszíjakat lazán kell feltenni. Ha felfeszítik őket az ékszíjtárcsára, akkor megsérülhetnek, és rövid idő elteltével elszakadhatnak. Típus Darab Szíj Cikkszám 5,5 kw 7,5 kw 2 9 kw 2 XPA 1132lw Quad Power Z XPA 1140lw Z Quad Power 4. táblázat: Alkalmas ékszíjtípusok 10. Feszítse elő az ékszíjakat. Forgassa jobbra a feszítőcsavart (9). A motor lesüllyed és megfeszíti az ékszíjakat. Az ékszíjakat úgy kell előfeszíteni, hogy azok középen hüvelykujjal kb. 7mm-nyire benyomhatók legyenek. 11. Biztosítsa ellenanyával a feszítőcsavart (10). 12. Húzza meg a motorbillentő (7) négy hatlapfejűcsavarját (6). 13. A jobb tartólemezt (12) ismét csavarozza fel az állványra. 14. Szerelje fel a fűrészlapot (5) a hajtótengelyre, és húzza meg a hatlapú anyával (3). 15. Csavarozza fel az ékszíjvédő lemezeket (2) az állványra. Figyelem! Az üzembe helyezés előtt ismét fel kell szerelni az összes védőberendezést a gépre. 18. oldal

21 Karbantartás Csere és feszítés Z (kardántengelyes) hajtás esetén ábra - Csere és feszítés Z (kardántengelyes) hajtás esetén 1. Lazítsa meg az ékszíjvédő lemezek (2) csavarjait (1), és vegye le az ékszíjvédő lemezeket. 19. oldal

22 Karbantartás 2. Lazítsa meg a feszítőcsavar (4) biztosítóanyáját (3). 3. Egyenletesen forgassa balra a feszítőcsavart (4), amíg az ékszíjak (5) meg nem lazulnak. 4. Vegye le a két régi ékszíjat (5). 5. Helyezze fel az új ékszíjakat. Figyelem! Az ékszíjakat lazán kell feltenni. Ha felfeszítik őket az ékszíjtárcsára, akkor megsérülhetnek, és rövid idő elteltével elszakadhatnak. Csere és feszítés ZE hajtás esetén Végezze el olyan módon, mint ahogy az a(z) (lásd Csere és feszítés villamos hajtás esetén 17. oldal) és a(z) (lásd Csere és feszítés Z (kardántengelyes) hajtás esetén 19. oldal) eseténél le lett írva. Típus Darab Szíj Cikkszám Z 2 XPA 1800lw Z Quad Power 5. táblázat: Alkalmas ékszíjtípusok 6. Feszítse elő az ékszíjakat. Forgassa jobbra a feszítőcsavart (4). A hajtóművisszahúzódik és megfeszíti az ékszíjakat. Az ékszíjakat úgy kell előfeszíteni, hogy azok középen hüvelykujjal kb. 7mm-nyire benyomhatók legyenek. 7. Biztosítsa ellenanyával a feszítőcsavart (4). 8. Csavarozza fel az ékszíjvédő lemezeket (2) az állványra. Figyelem! Az üzembe helyezés előtt ismét fel kell szerelni az összes védőberendezést a gépre. 20. oldal

23 Karbantartás Kenés Megjegyzés: Az olajos, zsíros alkatrészeket, valamint a fáradt olajat a törvényi előírásoknak megfelelően ártalmatlanítsa. Kenési terv A Kenés hetente (minden 40 üzemóra után, a használattól függően akár korábban is) évente Téte l A B B 16. ábra - Kenési terv A központi kenőhelyen Zsírozza meg a billentő csapágycsövét 6. táblázat: Kenési táblázat Megjegyzés: A kenési helyeket szimbólum jelöli. A fűrészlapokat a rozsdásodás megakadályozása érdekében rendszeresen olajozni kell. A derékszögű hajtómű kenése SAE 90 viszkozitási osztályú EP (rendkívüli nyomástűrésű) olajat kell használni. Gyártó Típus Elan MP 85-W90 Valvoline TransGearX táblázat: Alkalmas hidraulikaolajok Az első olajcserét 100, a továbbiakat 1500 üzemóra után kell elvégezni, de legritkábban évente egyszer. Figyelem! A lecserélt olajat környezetkímélő módon kell ártalmatlanítani. Érdeklődjön a 21. oldal

24 Karbantartás környezetvédelmi törvényi rendelkezések felől. Olajszint-ellenőrző ill. Olajleeresztő csavar 17. ábra - Derékszögű hajtómű A derékszögű hajtómű teljes feltöltési mennyisége: 0,35l A maximális üzemi hőmérséklet folyamatos üzemben 80 C. Tisztítás Az optimális működés biztosítása érdekében rendszeres időközönként tisztítsa meg a gépet. Az új gépet (az első 3 hónapban) csak szivaccsal mossa! A lakk akkor még nem keményedett ki teljesen, ezért a nagynyomású tisztítóval történő tisztítás a festés károsodásához vezethet. 22. oldal

25 Kiegészítő felszerelés Kiegészítő felszerelés Forgácselszívás A keletkező forgács elszívójának csatlakozója. Billentő-meghosszabbítás Ezzel kényelmesen vághatók hosszabb fatörzsek. Billentő-meghosszabbítás 19. ábra - Forgácselszívás Csatlakozóátmérő: 10 cm Kivágás Rögzítőkar 18. ábra - Billentő-meghosszabbítás Tolja a billentő-meghosszabítást a billentő kivágásába, és rögzítse azt a rögzítőkarral. 23. oldal

26 Hiba - Ok - Elhárítás Hiba - Ok - Elhárítás Hiba Ok Elhárítás A villanymotor nem indul Rossz a vágási teljesítmény Tönkrement a fűrészlap (kitörtek a fogak, oldalütközés stb.) Túl gyenge a tápvezeték biztosítéka Túl vékony a tápvezeték Megszólalt a motorvédő Hibásak a biztosítók a fékkártyán az elektromos fékes fékkapcsolónál A ZE hajtás változata nem jól lett kiválasztva A fűrészlap helytelen forgásiránya Életlen a fűrészlap Nem elegendő a fűrészlap terpesztése Laza a fűrészlap Elkopott az ékszíj Gyantás a körfűrészlap Helytelenül tettek be görbe fát lásd 6. oldal Hagyja lehűlni a motort Ellenőrizze, és szükség esetén cserélje ki a biztosítékokat lásd 9. oldal lásd 6. oldal lásd 13. oldal lásd 14. oldal Húzza meg a hajtótengely hatlapú anyáját lásd 17. oldal A körfűrészlapot tisztítsa meg gyantaoldóval (pl. nitrohígítóval) lásd 10. oldal 8. táblázat: Hiba - Ok - Elhárítás 24. oldal

27 Műszaki adatok Műszaki adatok Hajtás Típus WE 5,5 WKE 5,5 WKE 7,5 WKE 9 Hajtás módja Villanymotor Teljesítmény (S6) kw 5,5 7,5 9 Feszültség V 400 Biztosító A Motorfordulatszám 1/min Kardántengely max. fordulatszáma 1/min - Fűrészlap Átmérő cm 70 max. vágható cm 24 Zajszint Zajerősség db(a) Méretek a Hossz cm 93 Szélesség cm 92 Magasság cm 120 Tömeg kg táblázat: Műszaki adatok a...a megadott méretek és tömegek irányértékek 25. oldal

28 Műszaki adatok Hajtás Típus WZ WZE 5,5 WZE 7,5 WZE 9 Hajtás módja Kardántengely Kardántengely + villanymotor Teljesítmény (S6) kw 7,5 5,5 7,5 9 Feszültség V Biztosító A Motorfordulatszám 1/min Kardántengely max. fordulatszáma 1/min Fűrészlap Átmérő cm 70 max. vágható cm 24 Zajszint Zajerősség db(a) Méretek a Hossz cm 93 Szélesség cm 92 Magasság cm 120 Tömeg kg táblázat: Műszaki adatok a...a megadott méretek és tömegek irányértékek 26. oldal
