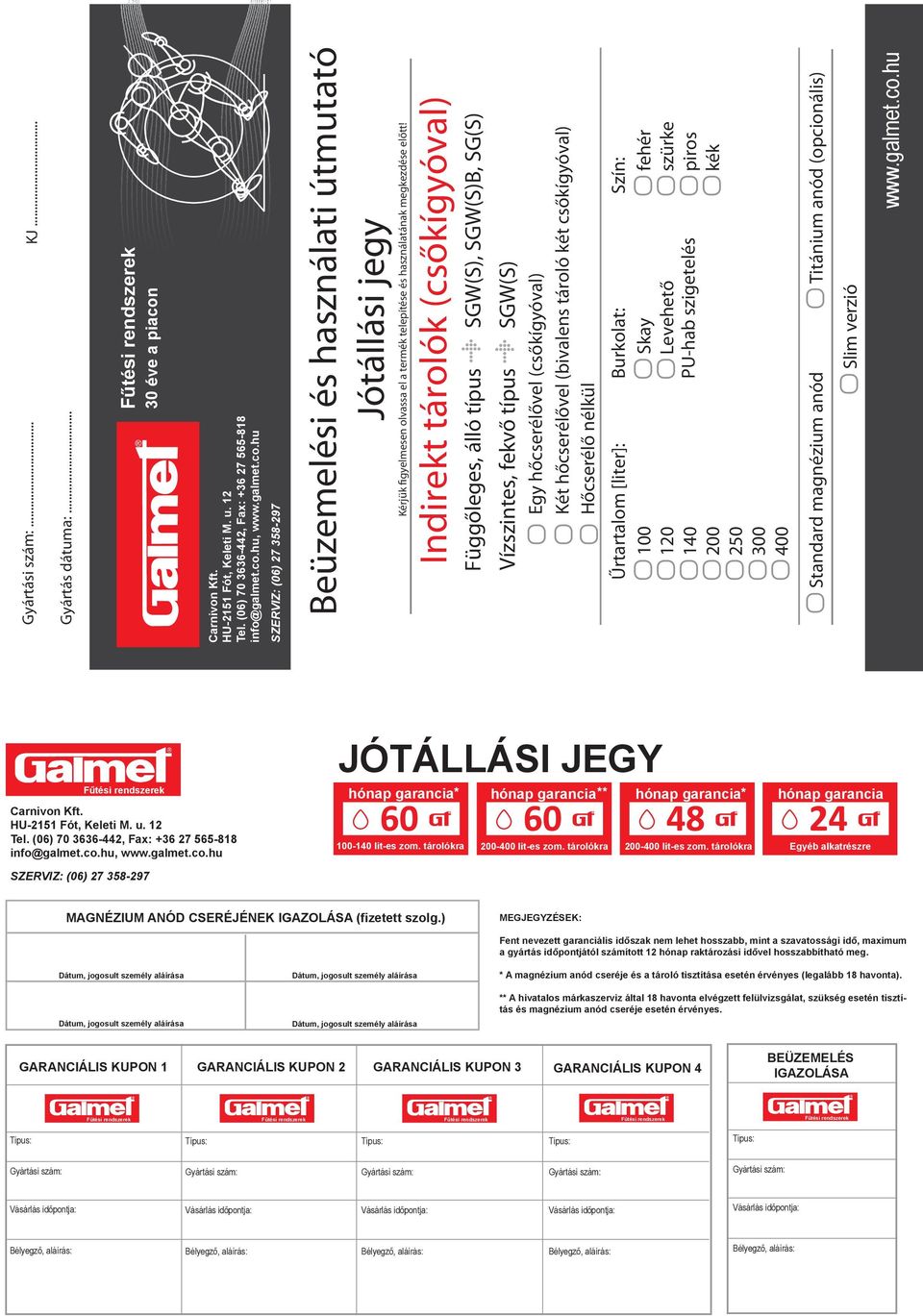

1 Gyártási szám:... KJ... Gyártás dátuma: éve a piacon Carnivon Kft. HU-2151 Fót, Keleti M. u. 12 Tel. (06) , Fax: info@galmet.co.hu, SZERVIZ: (06) Beüzemelési és használati útmutató Jótállási jegy Kérjük figyelmesen olvassa el a termék telepítése és használatának megkezdése előtt! Indirekt tárolók (csőkígyóval) Függőleges, álló típus, B, SG(S) Vízszintes, fekvő típus Egy hőcserélővel (csőkígyóval) Két hőcserélővel (bivalens tároló két csőkígyóval) Hőcserélő nélkül Űrtartalom [liter]: Burkolat: Skay Levehető PU-hab szigetelés Szín: fehér szürke piros kék Standard magnézium anód Titánium anód (opcionális) Slim verzió Carnivon Kft. HU-2151 Fót, Keleti M. u. 12 Tel. (06) , Fax: info@galmet.co.hu, JÓTÁLLÁSI JEGY hónap garancia hónap garancia hónap garancia hónap garancia lit-es zom. tárolókra lit-es zom. tárolókra lit-es zom. tárolókra Egyéb alkatrészre SZERVIZ: (06) MAGNÉZIUM ANÓD CSERÉJÉNEK IGAZOLÁSA (fizetett szolg.) MEGJEGYZÉSEK: Dátum, jogosult személy aláírása Dátum, jogosult személy aláírása Dátum, jogosult személy aláírása Dátum, jogosult személy aláírása Fent nevezett garanciális időszak nem lehet hosszabb, mint a szavatossági idő, maximum a gyártás időpontjától számított 12 hónap raktározási idővel hosszabbítható meg. * A magnézium anód cseréje és a tároló tisztítása esetén érvényes (legalább 18 havonta). ** A hivatalos márkaszerviz által 18 havonta elvégzett felülvizsgálat, szükség esetén tisztítás és magnézium anód cseréje esetén érvényes. GARANCIÁLIS KUPON 1 GARANCIÁLIS KUPON 2 GARANCIÁLIS KUPON 3 GARANCIÁLIS KUPON 4 BEÜZEMELÉS IGAZOLÁSA Típus: Típus: Típus: Típus: Típus: Gyártási szám: Gyártási szám: Gyártási szám: Gyártási szám: Gyártási szám: Vásárlás időpontja: Vásárlás időpontja: Vásárlás időpontja: Vásárlás időpontja: Vásárlás időpontja: Bélyegző, aláírás: Bélyegző, aláírás: Bélyegző, aláírás: Bélyegző, aláírás: Bélyegző, aláírás:

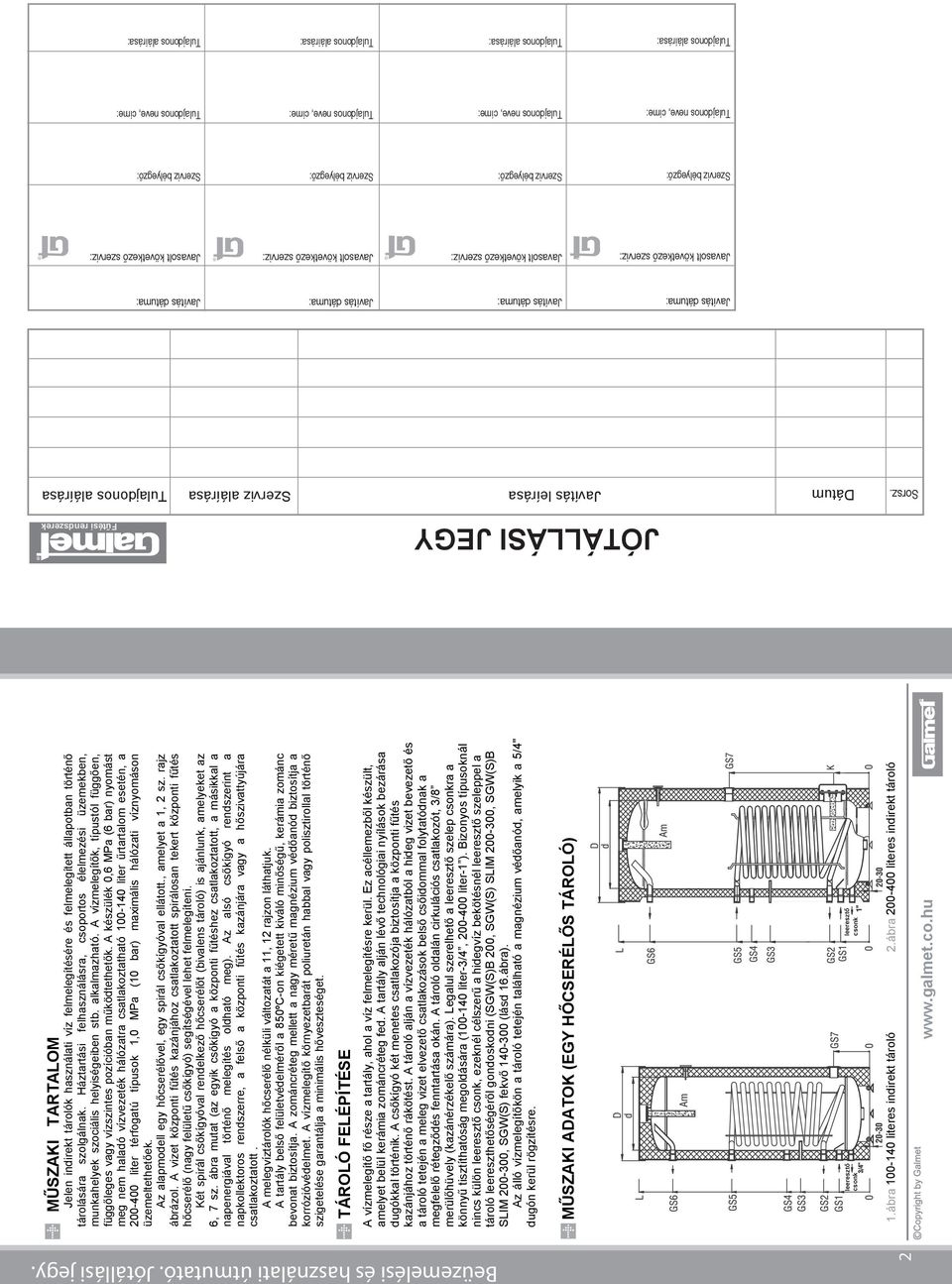

2 2 Sorsz. Dátum JÓTÁLLÁSI JEGY Javítás leírása Szerviz aláírása Tulajdonos aláírása Javítás dátuma: Javítás dátuma: Javítás dátuma: Javítás dátuma: Javasolt következő szerviz: Javasolt következő szerviz: Javasolt következő szerviz: Javasolt következő szerviz: Szerviz bélyegző: Szerviz bélyegző: Szerviz bélyegző: Szerviz bélyegző: Tulajdonos neve, címe: Tulajdonos neve, címe: Tulajdonos neve, címe: Tulajdonos neve, címe: Tulajdonos aláírása: Tulajdonos aláírása: Tulajdonos aláírása: Tulajdonos aláírása: MŰSZAKI TARTALOM Jelen indirekt tárolók használati víz felmelegítésére és felmelegített állapotban történő tárolására szolgálnak. Háztartási felhasználásra, csoportos élelmezési üzemekben, munkahelyek szociális helyiségeiben stb. alkalmazható. A vízmelegítők, típustól függően, függőleges vagy vízszintes pozícióban működtethetők. A készülék 0,6 MPa (6 bar) nyomást meg nem haladó vízvezeték hálózatra csatlakoztatható liter űrtartalom esetén, a liter térfogatú típusok 1,0 MPa (10 bar) maximális hálózati víznyomáson üzemeltethetőek. Az alapmodell egy hőcserélővel, egy spirál csőkígyóval ellátott., amelyet a 1, 2 sz. rajz ábrázol. A vizet központi fűtés kazánjához csatlakoztatott spirálosan tekert központi fűtés hőcserélő (nagy felületű csőkígyó) segítségével lehet felmelegíteni. Két spirál csőkígyóval rendelkező hőcserélőt (bivalens tároló) is ajánlunk, amelyeket az 6, 7 sz. ábra mutat (az egyik csőkígyó a központi fűtéshez csatlakoztatott, a másikkal a napenergiával történő melegítés oldható meg). Az alsó csőkígyó rendszerint a napkollektoros rendszerre, a felső a központi fűtés kazánjára vagy a hőszivattyújára csatlakoztatott. A melegvíztárolók hőcserélő nélküli változatát a 11, 12 rajzon láthatjuk. A tartály belső felületvédelméről a 850ºC-on kiégetett kiváló minőségű, kerámia zománc bevonat biztosítja. A zománcréteg mellett a nagy méretű magnézium védőanód biztosítja a korrózióvédelmet. A vízmelegítő környezetbarát poliuretán habbal vagy polisztirollal történő szigetelése garantálja a minimális hőveszteséget. TÁROLÓ FELÉPÍTÉSE A vízmelegítő fő része a tartály, ahol a víz felmelegítésre kerül. Ez acéllemezből készült, amelyet belül kerámia zománcréteg fed. A tartály alján lévő technológiai nyílások bezárása dugókkal történik. A csőkígyó két menetes csatlakozója biztosítja a központi fűtés kazánjához történő rákötést. A tároló alján a vízvezeték hálózatból a hideg vizet bevezető és a tároló tetején a meleg vizet elvezető csatlakozások belső csőidoal folytatódnak a megfelelő rétegződés fenntartása okán. A tároló oldalán cirkulációs csatlakozót, 3/8 merülőhüvely (kazánérzékelő számára). Legalul szerelhető a leeresztő szelep csonkra a könnyű tisztíthatóság megoldására ( liter-3/4, liter-1 ). Bizonyos típusoknál nincs külön leeresztő csonk, ezeknél célszerű a hidegvíz bekötésnél leeresztő szeleppel a tároló leereszthetőségéről gondoskodni (B 200, SLIM , B SLIM , fekvő (lásd 16.ábra). Az álló vízmelegítőkön a tároló tetején található a magnézium védőanód, amelyik a 5/4" dugón kerül rögzítésre. MŰSZAKI ADATOK (EGY HŐCSERÉLŐS TÁROLÓ) leeresztő leeresztő csonk csonk 1.ábra literes indirekt tároló 2.ábra literes indirekt tároló

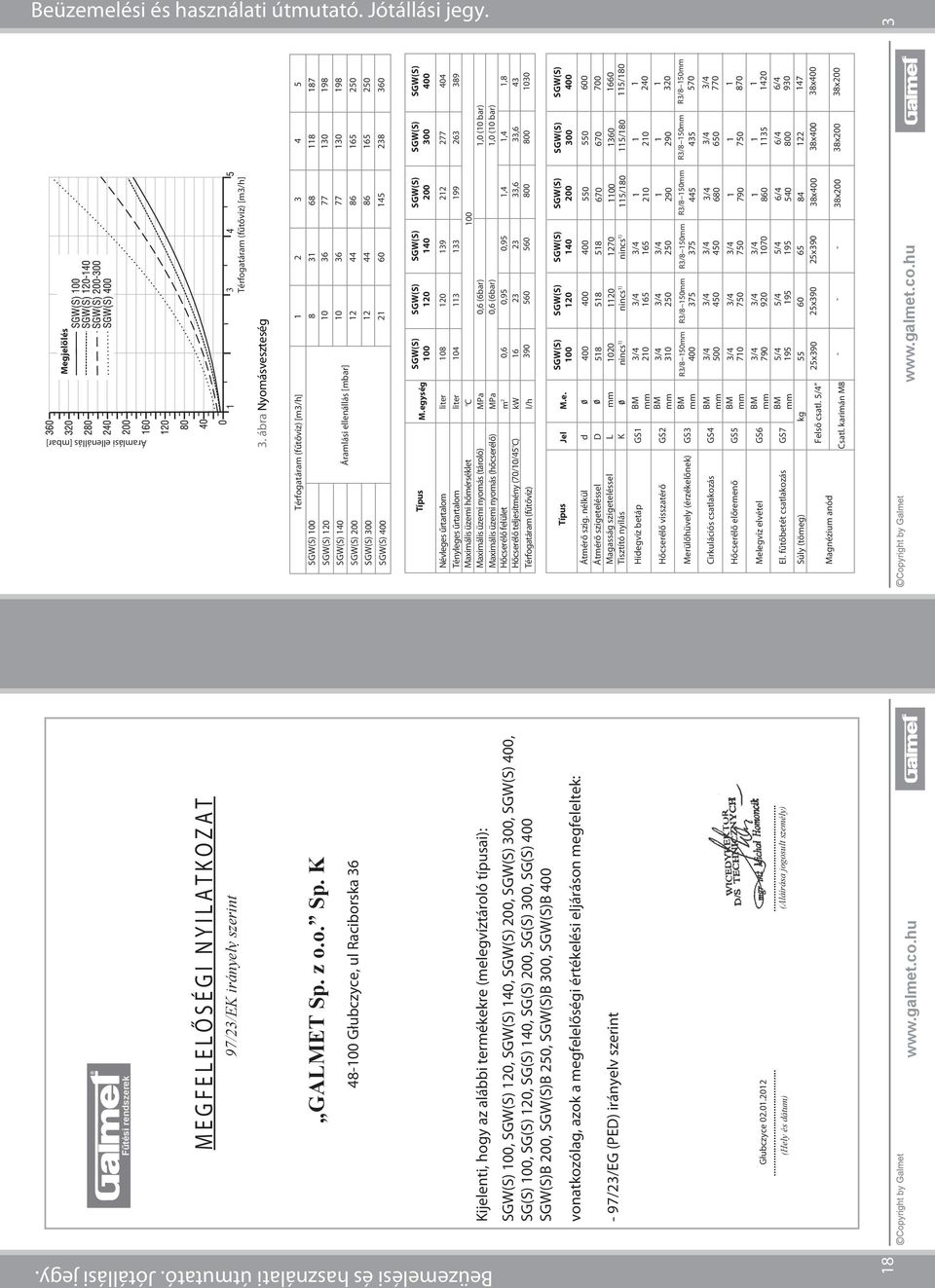

3 18 M E G F E L E L Ő S É G I N Y I L A T K O Z A T 97/23/EK irányelv szerint 3 GALMET Sp. z o.o. Sp. K Głubczyce, ul Raciborska 36 Kijelenti, hogy az alábbi termékekre (melegvíztároló típusai): Głubczyce (Hely és dátum)... (Aláírása jogosult személy) Megjelölés Áramlási ellenállás [mbar] 100, 120, 140, 200, 300, 400, SG(S) 100, SG(S) 120, SG(S) 140, SG(S) 200, SG(S) 300, SG(S) 400 B 200, B 250, B 300, B 400 vonatkozólag, azok a megfelelőségi értékelési eljáráson megfeleltek: - 97/23/EG (PED) irányelv szerint Térfogatáram (fűtővíz) [m3/h] 3. ábra Nyomásveszteség Térfogatáram (fűtővíz) [m3/h] Áramlási ellenállás [mbar] Típus M.egység Maximális üzemi hőmérséklet Hőcserélő felület o Hőcserélő teljesítmény (70/10/45 C ) Térfogatáram (fűtővíz) liter liter C o MPa MPa m 2 kw l/h ,6 (6bar) 1,0 (10 bar) 0,6 (6bar) 1,0 (10 bar) 0,6 0,95 0,95 1,4 1,4 1, ,6 33, Típus Jel M.e Átmérő szig. nélkül d Átmérő szigeteléssel D Magasság szigeteléssel L Tisztító nyílás K nincs nincs nincs 115/ / /180 Hidegvíz betáp GS1 3/4 3/4 3/ GS2 GS3 Cirkulációs csatlakozás GS4 GS5 Melegvíz elvétel GS6 El. fűtőbetét csatlakozás GS7 Súly (tömeg) kg /4 3/4 3/ R3/8 150 R3/8 150 R3/8 150 R3/8 150 R3/8 150 R3/ /4 3/4 3/4 3/4 3/4 3/ /4 3/4 3/ /4 3/4 3/ /4 5/4 5/4 6/4 6/4 6/ x390 25x390 25x390 38x400 38x400 38x x200 38x200 38x200

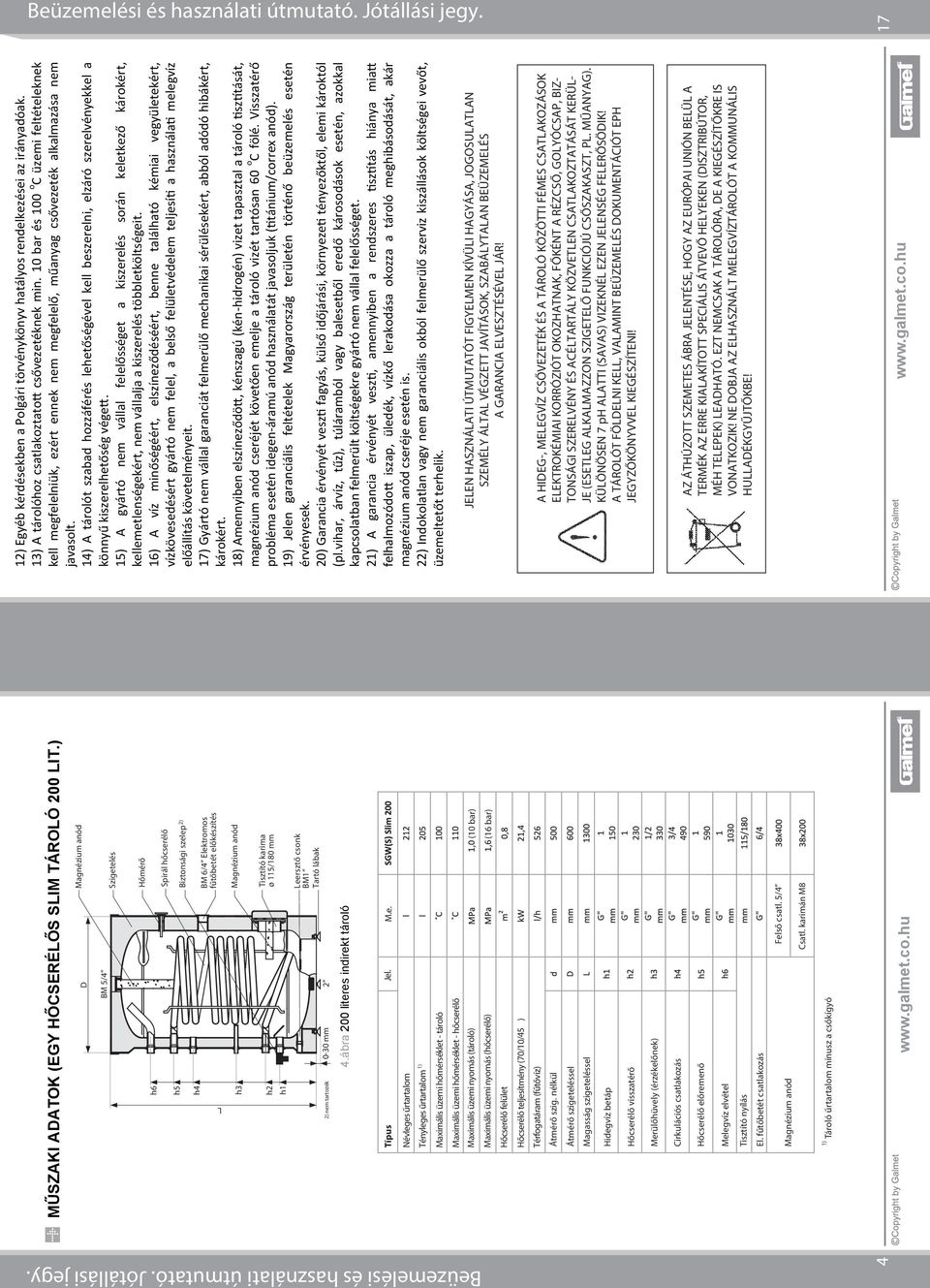

4 MŰSZAKI ADATOK (EGY HŐCSERÉLŐS SLIM TÁROLÓ 200 LIT.) Típus 17 Maximális üzemi hőmérséklet - tároló Maximális üzemi hőmérséklet - hőcserélő Hőcserélő felület ábra 200 literes indirekt tároló Jel. M.e. (10 bar) (16 bar) 12) Egyéb kérdésekben a Polgári törvénykönyv hatályos rendelkezései az irányadóak. 13) A tárolóhoz csatlakoztatott csővezetéknek min. 10 bar és 100 o C üzemi feltételeknek kell megfelelniük, ezért ennek nem megfelelő, műanyag csővezeték alkalmazása nem javasolt. 14) A tárolót szabad hozzáférés lehetőségével kell beszerelni, elzáró szerelvényekkel a könnyű kiszerelhetőség végett. 15) A gyártó nem vállal felelősséget a kiszerelés során keletkező károkért, kellemetlenségekért, nem vállalja a kiszerelés többletköltségeit. 16) A víz minőségéért, elszíneződéséért, benne található kémiai vegyületekért, vízkövesedésért gyártó nem felel, a belső felületvédelem teljesíti a használati melegvíz előállítás követelményeit. 17) Gyártó nem vállal garanciát felmerülő mechanikai sérülésekért, abból adódó hibákért, károkért. 18) Amennyiben elszíneződött, kénszagú (kén-hidrogén) vizet tapasztal a tároló tisztítását, magnézium anód cseréjét követően emelje a tároló vizét tartósan 60 o C fölé. Visszatérő probléma esetén idegen-áramú anód használatát javasoljuk (titánium/correx anód). 19) Jelen garanciális feltételek Magyarország területén történő beüzemelés esetén érvényesek. 20) Garancia érvényét veszti fagyás, külső időjárási, környezeti tényezőktől, elemi károktól (pl.vihar, árvíz, tűz), túláramból vagy balesetből eredő károsodások esetén, azokkal kapcsolatban felmerült költségekre gyártó nem vállal felelősséget. 2 A garancia érvényét veszti, amennyiben a rendszeres tisztítás hiánya miatt felhalmozódott iszap, üledék, vízkő lerakodása okozza a tároló meghibásodását, akár magnézium anód cseréje esetén is. 22) Indokolatlan vagy nem garanciális okból felmerülő szerviz kiszállások költségei vevőt, üzemeltetőt terhelik. JELEN HASZNÁLATI ÚTMUTATÓT FIGYELMEN KÍVÜLI HAGYÁSA, JOGOSULATLAN SZEMÉLY ÁLTAL VÉGZETT JAVÍTÁSOK, SZABÁLYTALAN BEÜZEMELÉS A GARANCIA ELVESZTÉSÉVEL JÁR! Hőcserélő teljesítmény (70/10/45 ) Térfogatáram (fűtővíz) Átmérő szig. nélkül Átmérő szigeteléssel Magasság szigeteléssel Hidegvíz betáp A HIDEG-, MELEGVÍZ CSŐVEZETÉK ÉS A TÁROLÓ KÖZÖTTI FÉMES CSATLAKOZÁSOK ELEKTROKÉMIAI KORRÓZIÓT OKOZHATNAK, FŐKÉNT A RÉZCSŐ, GOLYÓCSAP, BIZ- TONSÁGI SZERELVÉNY ÉS ACÉLTARTÁLY KÖZVETLEN CSATLAKOZTATÁSÁT KERÜL- JE (ESETLEG ALKALMAZZON SZIGETELŐ FUNKCIÓJÚ CSŐSZAKASZT, PL. MŰANYAG). KÜLÖNÖSEN 7 ph ALATTI (SAVAS) VIZEKNÉL EZEN JELENSÉG FELERŐSÖDIK! A TÁROLÓT FÖLDELNI KELL, VALAMINT BEÜZEMELÉS DOKUMENTÁCIÓT EPH JEGYZŐKÖNYVVEL KIEGÉSZÍTENI! Cirkulációs csatlakozás Melegvíz elvétel Tisztító nyílás El. fűtőbetét csatlakozás AZ ÁTHÚZOTT SZEMETES ÁBRA JELENTÉSE, HOGY AZ EURÓPAI UNIÓN BELÜL A TERMÉK AZ ERRE KIALAKÍTOTT SPECIÁLIS ÁTVEVŐ HELYEKEN (DISZTRIBÚTOR, MÉH TELEPEK) LEADHATÓ. EZT NEMCSAK A TÁROLÓRA, DE A KIEGÉSZÍTŐKRE IS VONATKOZIK! NE DOBJA AZ ELHASZNÁLT MELEGVÍZTÁROLÓT A KOMMUNÁLIS HULLADÉKGYŰJTŐKBE! Tároló űrtartalom mínusz a csőkígyó 4 h6 h5 h4 h3 h2 h1 D 5/4 Szigetelés Hőmérő Spirál hőcserélő Biztonsági szelep 2) L 2) nem tartozék 6/4 Elektromos fűtőbetét előkészítés Tisztító karima ø 115/180 Leersztő csonk 1 Tartó lábak

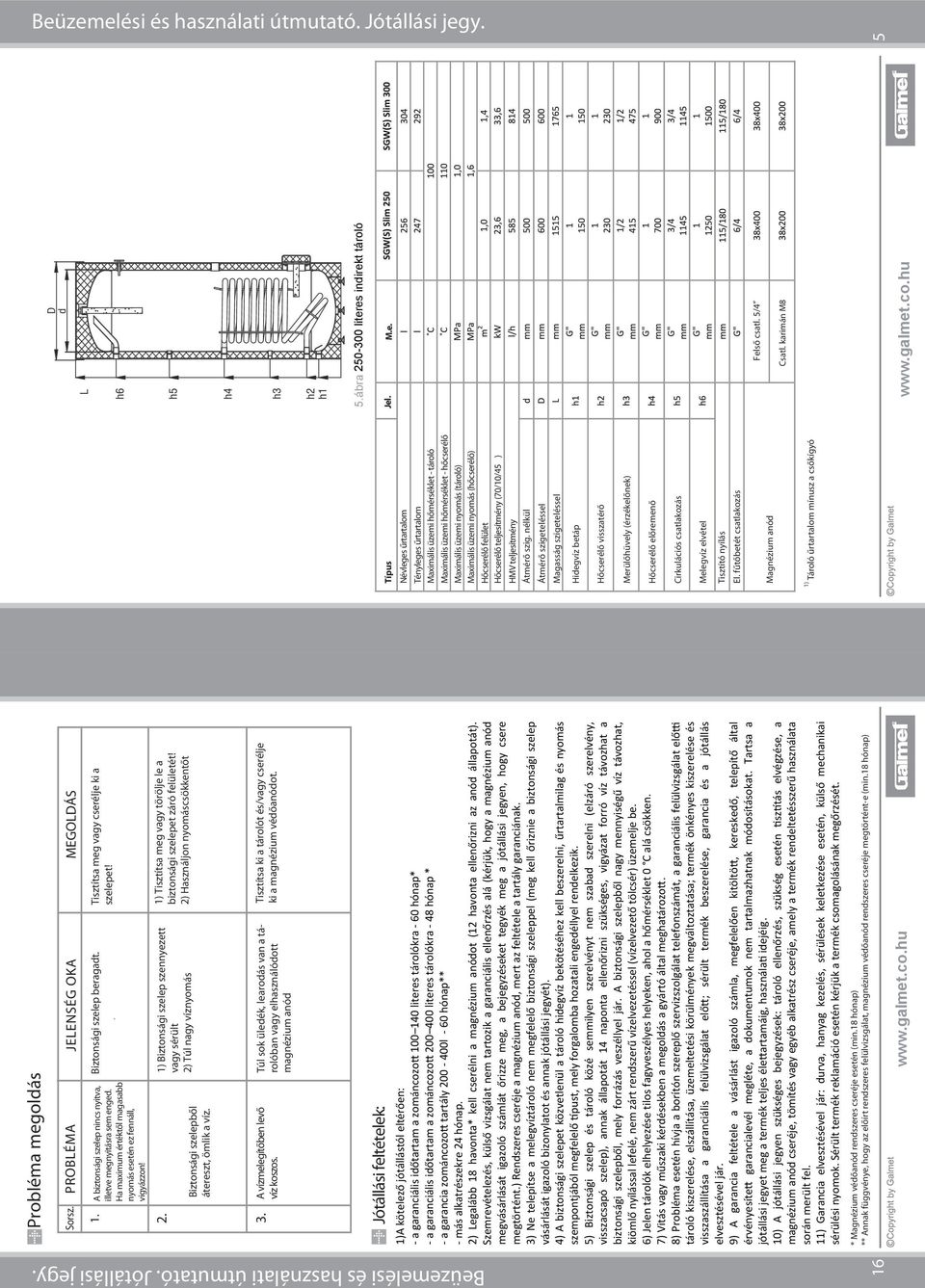

5 16 Probléma megoldás Sorsz. PROBLÉMA JELENSÉG OKA MEGOLDÁS 1. A biztonsági szelep nincs nyitva, Biztonsági szelep beragadt. illetve megnyitásra sem enged. Ha maximum értéktől magasabb nyomás esetén ez fennáll, vigyázzon! 2. Biztonsági szelepből átereszt, ömlik a víz. Biztonsági szelep szennyezett vagy sérült 2) Túl nagy víznyomás Tisztítsa meg vagy cserélje ki a szelepet! Tisztítsa meg vagy törölje le a biztonsági szelepet záró felületét! 2) Használjon nyomáscsökkentőt 3. A vízmelegítőben levő víz koszos. Túl sok üledék, learodás van a tárolóban vagy elhasználódott magnézium anód Tisztítsa ki a tárolót és/vagy cserélje ki a magnézium védőanódot. Jótállási feltételek: A kötelező jótállástól eltérően: - a garanciális időtartam a zománcozott literes tárolókra - 60 hónap* - a garanciális időtartam a zománcozott literes tárolókra - 48 hónap * - a garancia zománcozott tartály l - 60 hónap** - más alkatrészekre 24 hónap. 2) Legalább 18 havonta* kell cserélni a magnézium anódot (12 havonta ellenőrizni az anód állapotát). Szemrevételezés, külső vizsgálat nem tartozik a garanciális ellenőrzés alá (kérjük, hogy a magnézium anód megvásárlását igazoló számlát őrizze meg, a bejegyzéseket tegyék meg a jótállási jegyen, hogy csere megtörtént.) Rendszeres cseréje a magnézium anód, mert az feltétele a tartály garanciának. 3) Ne telepítse a melegvíztároló nem megfelelő biztonsági szeleppel (meg kell őriznie a biztonsági szelep vásárlását igazoló bizonylatot és annak jótállási jegyét). 4) A biztonsági szelepet közvetlenül a tároló hidegvíz bekötéséhez kell beszerelni, űrtartalmilag és nyomás szempontjából megfelelő típust, mely forgalomba hozatali engedéllyel rendelkezik. 5) Biztonsági szelep és tároló közé seilyen szerelvényt nem szabad szerelni (elzáró szerelvény, visszacsapó szelep), annak állapotát 14 naponta ellenőrizni szükséges, vigyázat forró víz távozhat a biztonsági szelepből, mely forrázás veszéllyel jár. A biztonsági szelepből nagy mennyiségű víz távozhat, kiömlő nyílással lefelé, nem zárt rendszerű vízelvezetéssel (vízelvezető tölcsér) üzemelje be. 6) Jelen tárolók elhelyezése tilos fagyveszélyes helyeken, ahol a hőmérséklet 0 C alá csökken. 7) Vitás vagy műszaki kérdésekben a megoldás a gyártó által meghatározott. 8) Probléma esetén hívja a borítón szereplő szervizszolgálat telefonszámát, a garanciális felülvizsgálat előtti tároló kiszerelése, elszállítása, üzemeltetési körülmények megváltoztatása; termék önkényes kiszerelése és visszaszállítása a garanciális felülvizsgálat előtt; sérült termék beszerelése, garancia és a jótállás elvesztésével jár. 9) A garancia feltétele a vásárlást igazoló számla, megfelelően kitöltött, kereskedő, telepítő által érvényesített garancialevél megléte, a dokumentumok nem tartalmazhatnak módosításokat. Tartsa a jótállási jegyet meg a termék teljes élettartamáig, használati idejéig. 10) A jótállási jegyen szükséges bejegyzések: tároló ellenőrzés, szükség esetén tisztítás elvégzése, a magnézium anód cseréje, tömítés vagy egyéb alkatrész cseréje, amely a termék rendeltetésszerű használata során merült fel. 1 Garancia elvesztésével jár: durva, hanyag kezelés, sérülések keletkezése esetén, külső mechanikai sérülési nyomok. Sérült termék reklamáció esetén kérjük a termék csomagolásának megőrzését. Típus Jel. M.e. Maximális üzemi hőmérséklet - tároló Maximális üzemi hőmérséklet - hőcserélő Hőcserélő felület Hőcserélő teljesítmény (70/10/45 ) HMV teljesítmény Átmérő szig. nélkül Átmérő szigeteléssel Magasság szigeteléssel Hidegvíz betáp 5 Cirkulációs csatlakozás Melegvíz elvétel Tisztító nyílás El. fűtőbetét csatlakozás Tároló űrtartalom mínusz a csőkígyó 5.ábra literes indirekt tároló * Magnézium védőanód rendszeres cseréje esetén (min.18 hónap) ** Annak függvénye, hogy az előírt rendszeres felülvizsgálat, magnézium védőanód rendszeres cseréje megtörtént-e (min.18 hónap)

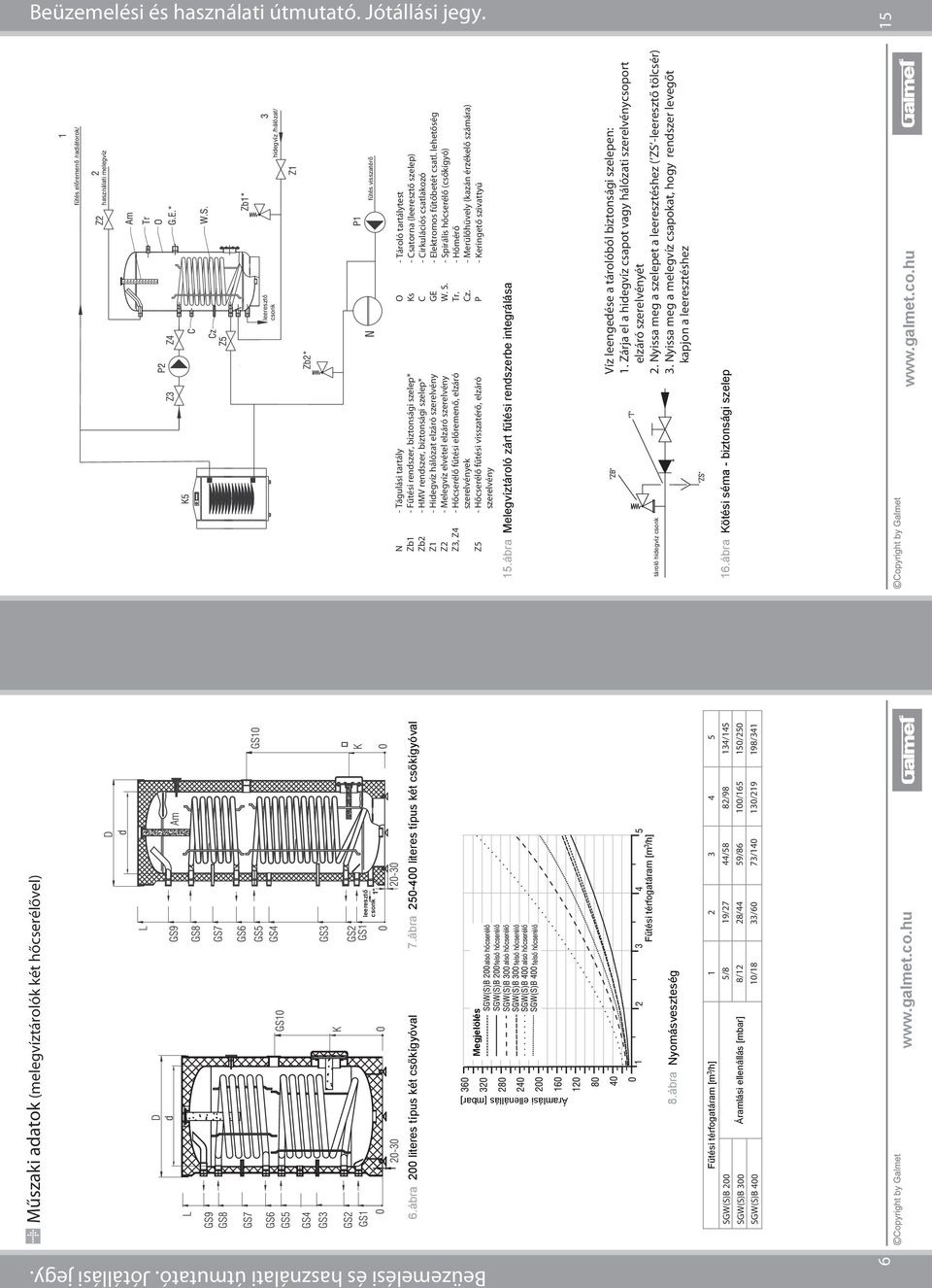

6 N Zb1 Zb2 Z1 Z2 Z3, Z4 Z5 Víz leengedése a tárolóból biztonsági szelepen: 1. Zárja el a hidegvíz csapot vagy hálózati szerelvénycsoport elzáró szerelvényét 2. Nyissa meg a szelepet a leeresztéshez ( ZS -leeresztő tölcsér) 3. Nyissa meg a melegvíz csapokat, hogy rendszer levegőt kapjon a leeresztéshez B 200 5/8 19/27 44/58 82/98 134/145 B 300 Áramlási ellenállás [mbar] 8/12 28/44 59/86 100/ /250 B /18 33/60 73/ / /341 6 Műszaki adatok (melegvíztárolók két hőcserélővel) fűtés előremenő /radiátorok/ 15 használati melegvíz leeresztő csonk hidegvíz /hálózat/ leeresztő csonk fűtés visszatérő 6.ábra 200 literes típus két csőkígyóval 7.ábra literes típus két csőkígyóval Megjelölés alsó hőcserélő felső hőcserélő alsó hőcserélő felső hőcserélő alsó hőcserélő felső hőcserélő - Tágulási tartály - Fűtési rendszer, biztonsági szelep* - HMV rendszer, biztonsági szelep* - Hidegvíz hálózat elzáró szerelvény - Melegvíz elvétel elzáró szerelvény - Hőcserélő fűtési előremenő, elzáró szerelvények - Hőcserélő fűtési visszatérő, elzáró szerelvény 15.ábra Melegvíztároló zárt fűtési rendszerbe integrálása O Ks C P - Tároló tartálytest - Csatorna (leeresztő szelep) - Cirkulációs csatlakozó - Elektromos fűtőbetét csatl. lehetőség - Spirális hőcserélő (csőkígyó) - Hőmérő GE W. S. Tr. Cz. - Merülőhüvely (kazán érzékelő számára) - Keringető szivattyú Áramlási ellenállás [mbar] 8.ábra Nyomásveszteség 3 Fűtési térfogatáram [m /h] tároló hidegvíz csonk 3 Fűtési térfogatáram [m /h] 16.ábra Kötési séma - biztonsági szelep

7 14 MELEGVÍZTÁROLÓ CSATLAKOZTATÁSA Típus Jel. M.e. B B B B Átmérő szig. nélkül d Átmérő szigeteléssel D Magasság szigeteléssel L Tisztító nyílás K 115/ / / /180 Hidegvíz betáp GS1 G GS2 G GS3 G R3/8 150 R3/8 150 R3/8 150 R3/ Cirkulációs csatlakozás GS4 G 3/4 3/4 3/4 3/ GS5 G GS6 G GS7 R3/8 150 R3/8 150 R3/8 150 R3/8 150 G GS G Melegvíz elvétel GS9 G El. fűtőbetét csatlakozás GS10 G 6/4 6/4 6/4 6/ Súly (tömeg) kg x400 38x400 38x400 38x400 38x200 38x200 38x200 38x200 fűtés előremenő /radiátorok/ használati melegvíz 7 Típus Maximális üzemi hőmérséklet Hőcserélő felület (alsó, ált. napkollektor) Hőcserélő teljesítmény (70/10/45 C) HMV teljesítmény Hőcserélő felület (felső, ált. kazán) Hőcserélő teljesítmény (70/10/45 C) HMV teljesítmény M.e. o C MPa* MPa* m kw l/h m 2 kw l/h B 200 B 250 B 300 B ,0 1,6 1 1,2 1,4 1, , ,7 0,7 1,1 1, ,4 31, Tároló űrtartalom mínusz a csőkígyó leeresztő csonk hidegvíz /hálózat/ 14.ábra Melegvíztároló nyitott fűtési rendszerbe integrálása N Zb Z1 Z2 Z3, Z4 Z5 - Nyitott tágulási tartály - HMV rendszer, biztonsági szelep* - Hidegvíz hálózat elzáró szerelvény - Melegvíz elvétel elzáró szerelvény - Hőcserélő fűtési előremenő, elzáró szerelvények - Hőcserélő fűtési visszatérő, elzáró szerelvény O Ks C GE W. S. P - Tároló tartálytest - Csatorna (leeresztő szelep) - Cirkulációs csatlakozó - Elektromos fűtőbetét csatl. lehetőség - Spirális hőcserélő (csőkígyó) - Hőmérő Tr. Cz. - Merülőhüvely (kazán érzékelő számára) - Keringető szivattyú o o 2 l l A melegvíztároló telepítését csak engedéllyel rendelkező, képzett szakember végezheti, 18 hónapot meghaladó garancia feltétele a beüzemelés felülvizsgálatának, karbantartásnak elvégzése. A tároló típusától függően vízszintes vagy függőleges elhelyezésre van lehetőség. Biztonsági szelepet áramlási iránynak megfelelően a hidegvíz csatlakozás elé kell beszerelni. Biztonsági szelep és tároló közé seilyen szerelvényt nem szabad szerelni (elzáró szerelvény, visszacsapó szelep), annak állapotát 14 naponta ellenőrizni szükséges, vigyázat forró víz távozhat a biztonsági szelepből, mely forrázás veszéllyel jár. A biztonsági szelepből nagy mennyiségű víz távozhat kiömlő nyílással lefelé, nem zárt rendszerű vízelvezetéssel (vízelvezető tölcsér) üzemelje be. Amennyiben a víznyomás magasabb, mint a maximum érték, illetve kalapácshatás, hirtelen egyéb nyomásnövekedés esetén a garancia vagy szavatosság érvényét veszti. Gyártó nem vállal felelősséget biztonsági szelep okozta meghibásodásért vagy helytelen telepítésből adódó hibákért. A maximális értéket meghaladó hálózati nyomás esetén nyomáscsökkentő szelep beépítése szükséges. Maximális nyomás, teljesen nyitott biztonsági szelepnél sem haladhatja meg a 0,7 MPa - 7 bart ( liter esetén), illetve a 0,97 MPa - 10 bar ( liter űrtartalom esetén). Az érvényes szabványoknak megfelelő biztonsági szelepet szabad beépíteni (pl. ZB4, ill. ZB8 FACH vagy ZB7, ZB9 Orkla /Spanyolország/ termék előállítási szabványok). A hőcserélő védelmét a fűtési rendszer biztonsági szelepének kell biztosítania az érvényes előírások szerint. A nyomáskülönbség a tároló és a biztonsági szelep között nem haladhatja meg 0,7+0,3 bart, ezért maximum 5 méterre helyezhető el a biztonsági szelep a hidegvíz csatlakozástól, a folyamatosan 90 C-nak is ellenálló csővezetéknek és elvezető csőnek nyitott rendszerben kell csatlakoznia, pl. elvezető tölcséren keresztül, mivel nagy mennyiségű víznek kell távoznia, torlódás, a szelep visszazárása nélkül. A melegvíztároló működhet nyitott rendszerben (14. ábra ) vagy zárt rendszerben tágulási tartály telepítésével (15. ábra). A rövidzárlat, balesetek elkerülése érdekében szerelés, vészhelyzet esetén a vízmelegítőt mindig áramtalanítsa (hálózati dugót húzza ki a konnektorból). Fagyveszély (hideg időben fűtetlen helységben) esetén a tárolót, hőcserélőket a leeresztő csonkon vagy az alsó csatlakoztatásra szerelt golyóscsappal leereszteni, vízteleníteni kell (14, 15. ábra).

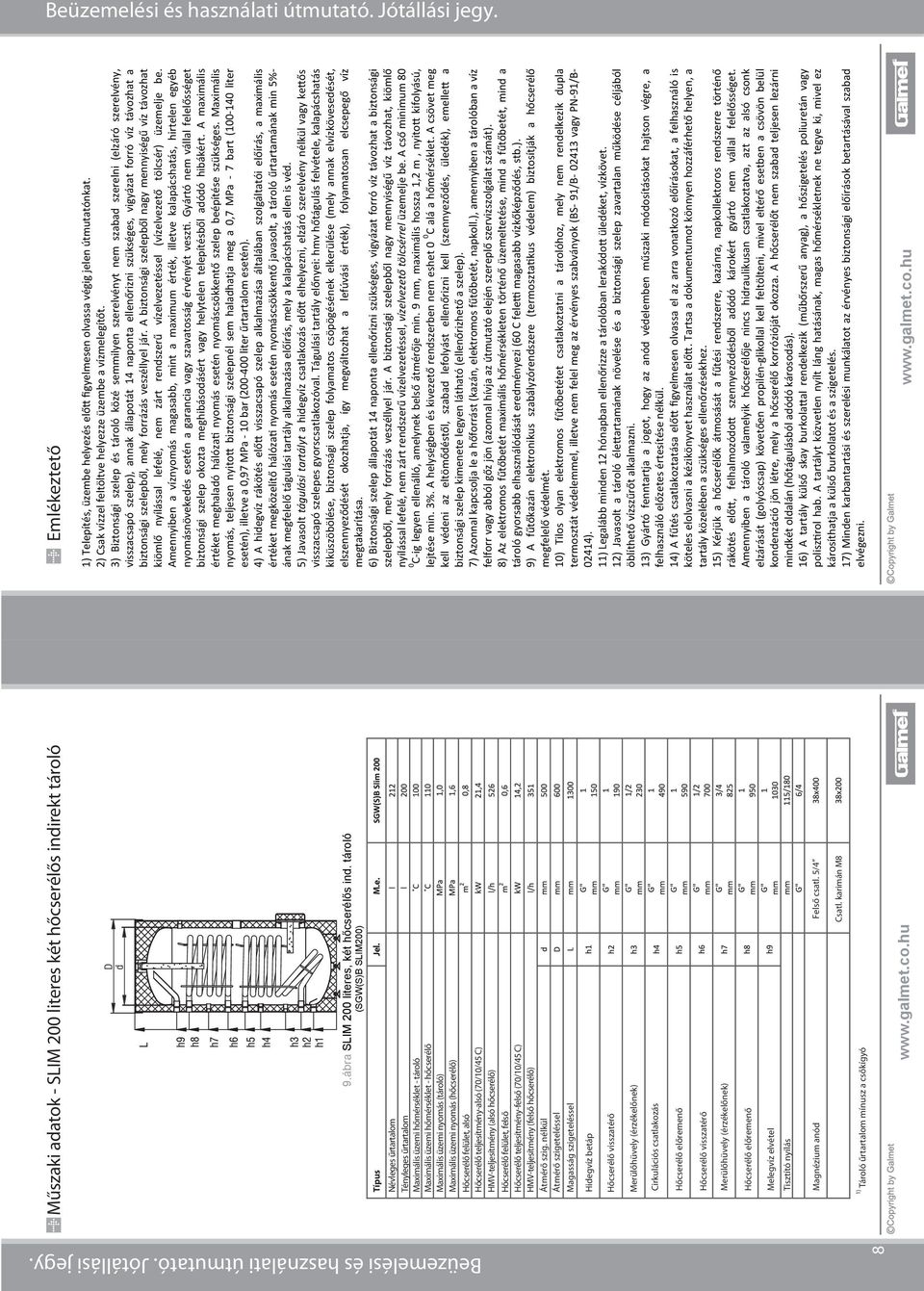

8 Műszaki adatok - SLIM 200 literes két hőcserélős indirekt tároló Emlékeztető Típus Jel. M.e. 13 Maximális üzemi hőmérséklet - tároló Maximális üzemi hőmérséklet - hőcserélő Hőcserélő felület, alsó Hőcserélő teljesítmény-alsó (70/10/45 C) HMV-teljesítmény (alsó hőcserélő) Hőcserélő felület, felső Hőcserélő teljesítmény-felső (70/10/45 C) HMV-teljesítmény (felső hőcserélő) Átmérő szig. nélkül Átmérő szigeteléssel Magasság szigeteléssel Hidegvíz betáp Cirkulációs csatlakozás Melegvíz elvétel Tisztító nyílás Tároló űrtartalom mínusz a csőkígyó 9.ábra SLIM 200 literes, két hőcserélős ind. tároló (B SLIM200) 8 Telepítés, üzembe helyezés előtt figyelmesen olvassa végig jelen útmutatónkat. 2) Csak vízzel feltöltve helyezze üzembe a vízmelegítőt. 3) Biztonsági szelep és tároló közé seilyen szerelvényt nem szabad szerelni (elzáró szerelvény, visszacsapó szelep), annak állapotát 14 naponta ellenőrizni szükséges, vigyázat forró víz távozhat a biztonsági szelepből, mely forrázás veszéllyel jár. A biztonsági szelepből nagy mennyiségű víz távozhat kiömlő nyílással lefelé, nem zárt rendszerű vízelvezetéssel (vízelvezető tölcsér) üzemelje be. Amennyiben a víznyomás magasabb, mint a maximum érték, illetve kalapácshatás, hirtelen egyéb nyomásnövekedés esetén a garancia vagy szavatosság érvényét veszti. Gyártó nem vállal felelősséget biztonsági szelep okozta meghibásodásért vagy helytelen telepítésből adódó hibákért. A maximális értéket meghaladó hálózati nyomás esetén nyomáscsökkentő szelep beépítése szükséges. Maximális nyomás, teljesen nyitott biztonsági szelepnél sem haladhatja meg a 0,7 MPa - 7 bart ( liter esetén), illetve a 0,97 MPa - 10 bar ( liter űrtartalom esetén). 4) A hidegvíz rákötés előtt visszacsapó szelep alkalmazása általában szolgáltatói előírás, a maximális értéket megközelítő hálózati nyomás esetén nyomáscsökkentő javasolt, a tároló űrtartamának min 5%- ának megfelelő tágulási tartály alkalmazása előírás, mely a kalapácshatás ellen is véd. 5) Javasolt tágulási tartályt a hidegvíz csatlakozás előtt elhelyezni, elzáró szerelvény nélkül vagy kettős visszacsapó szelepes gyorscsatlakozóval. Tágulási tartály előnyei: hmv hőtágulás felvétele, kalapácshatás kiküszöbölése, biztonsági szelep folyamatos csöpögésének elkerülése (mely annak elvízkövesedését, elszennyeződését okozhatja, így megváltozhat a lefúvási érték), folyamatosan elcsepegő víz megtakarítása. 6) Biztonsági szelep állapotát 14 naponta ellenőrizni szükséges, vigyázat forró víz távozhat a biztonsági szelepből, mely forrázás veszéllyel jár. A biztonsági szelepből nagy mennyiségű víz távozhat, kiömlő nyílással lefelé, nem zárt rendszerű vízelvezetéssel, vízelvezető tölcsérrel üzemelje be. A cső minimum 80 0 C-ig legyen ellenálló, amelynek belső átmérője min. 9, maximális hossza 1,2 m, nyitott kifolyású, lejtése min. 3%. A helységben és kivezető rendszerben nem eshet 0 0 C alá a hőmérséklet. A csövet meg kell védeni az eltömődéstől, szabad lefolyást ellenőrizni kell (szennyeződés, üledék), emellett a biztonsági szelep kimenete legyen látható (ellenőrizhető a szelep). 7) Azonnal kapcsolja le a hőforrást (kazán, elektromos fűtőbetét, napkoll.), amennyiben a tárolóban a víz felforr vagy abból gőz jön (azonnal hívja az útmutató elején szereplő szervizszolgálat számát). 8) Az elektromos fűtőbetét maximális hőmérsékleten történő üzemeltetése, mind a fűtőbetét, mind a tároló gyorsabb elhasználódását eredményezi (60 C feletti magasabb vízkőképződés, stb.). 9) A fűtőkazán elektronikus szabályzórendszere (termosztatikus védelem) biztosítják a hőcserélő megfelelő védelmét. 10) Tilos olyan elektromos fűtőbetétet csatlakoztatni a tárolóhoz, mely nem rendelkezik dupla termosztát védeleel, illetve nem felel meg az érvényes szabványok (BS- 91/B vagy PN-91/B ). 1 Legalább minden 12 hónapban ellenőrizze a tárolóban lerakódott üledéket, vízkövet. 12) Javasolt a tároló élettartamának növelése és a biztonsági szelep zavartalan működése céljából öblíthető vízszűrőt alkalmazni. 13) Gyártó fenntartja a jogot, hogy az anód védelemben műszaki módosításokat hajtson végre, a felhasználó előzetes értesítése nélkül. 14) A fűtés csatlakoztatása előtt figyelmesen olvassa el az arra vonatkozó előírásokat, a felhasználó is köteles elolvasni a kézikönyvet használat előtt. Tartsa a dokumentumot könnyen hozzáférhető helyen, a tartály közelében a szükséges ellenőrzésekhez. 15) Kérjük a hőcserélők átmosását a fűtési rendszerre, kazánra, napkollektoros rendszerre történő rákötés előtt, felhalmozódott szennyeződésből adódó károkért gyártó nem vállal felelősséget. Amennyiben a tároló valamelyik hőcserélője nincs hidraulikusan csatlakoztatva, azt az alsó csonk elzárását (golyóscsap) követően propilén-glikollal kell feltölteni, mivel eltérő esetben a csövön belül kondenzáció jön létre, mely a hőcserélő korrózióját okozza. A hőcserélőt nem szabad teljesen lezárni mindkét oldalán (hőtágulásból adódó károsodás). 16) A tartály külső skay burkolattal rendelkezik (műbőrszerű anyag), a hőszigetelés poliuretán vagy polisztirol hab. A tartályt közvetlen nyílt láng hatásának, magas hőmérsékletnek ne tegye ki, mivel ez károsíthatja a külső burkolatot és a szigetelés. 17) Minden karbantartási és szerelési munkálatot az érvényes biztonsági előírások betartásával szabad elvégezni.

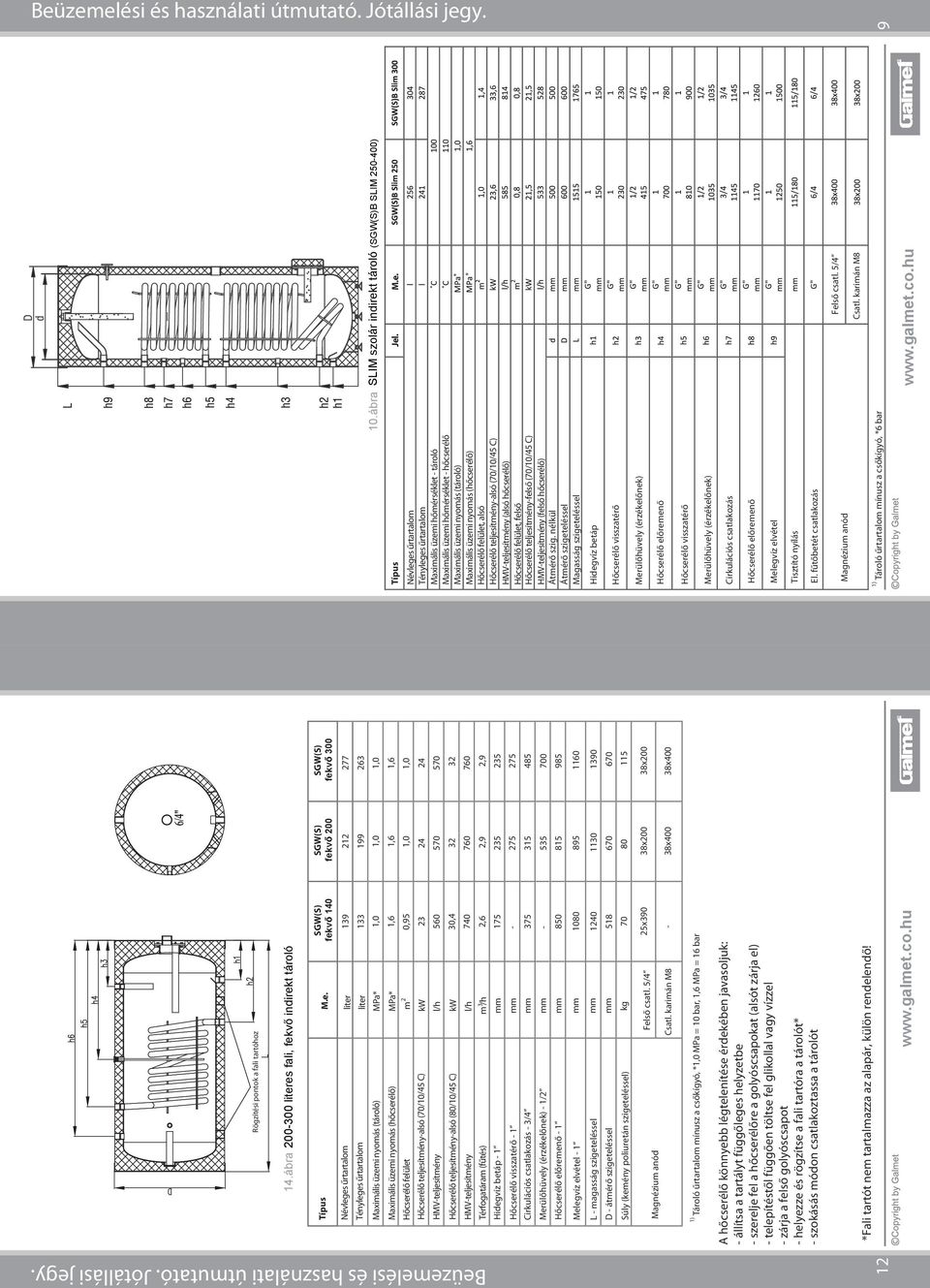

9 12 Rögzítési pontok a fali tartóhoz 14.ábra literes fali, fekvő indirekt tároló Típus M.e. liter liter MPa* MPa* Hőcserélő felület m 2 Hőcserélő teljesítmény-alsó (70/10/45 C) kw HMV-teljesítmény l/h Hőcserélő teljesítmény-alsó (80/10/45 C) kw HMV-teljesítmény l/h Térfogatáram (fűtés) m /h Hidegvíz betáp Cirkulációs csatlakozás - 3/4-1/2-1 Melegvíz elvétel - 1 L - magasság szigeteléssel D - átmérő szigeteléssel Súly (kemény poliuretán szigeteléssel) kg fekvő 140 fekvő 200 fekvő ,0 1,0 1,0 1,6 1,6 1,6 0,95 1,0 1, , ,6 2,9 2, x390 38x200 38x200 A hőcserélő könnyebb légtelenítése érdekében javasoljuk: - állítsa a tartályt függőleges helyzetbe - szerelje fel a hőcserélőre a golyóscsapokat (alsót zárja el) - telepítéstől függően töltse fel glikollal vagy vízzel - zárja a felső golyóscsapot - helyezze és rögzítse a fali tartóra a tárolót* - szokásás módon csatlakoztassa a tárolót 9-38x400 38x ábra SLIM szolár indirekt tároló (B SLIM ) Típus Jel. M.e. Maximális üzemi hőmérséklet - tároló Maximális üzemi hőmérséklet - hőcserélő Hőcserélő felület, alsó Hőcserélő teljesítmény-alsó (70/10/45 C) HMV-teljesítmény (alsó hőcserélő) Hőcserélő felület, felső Hőcserélő teljesítmény-felső (70/10/45 C) HMV-teljesítmény (felső hőcserélő) Átmérő szig. nélkül Átmérő szigeteléssel Magasság szigeteléssel Hidegvíz betáp * * Tároló űrtartalom mínusz a csőkígyó, *1,0 MPa = 10 bar, 1,6 MPa = 16 bar Cirkulációs csatlakozás Melegvíz elvétel Tisztító nyílás El. fűtőbetét csatlakozás *Fali tartót nem tartalmazza az alapár, külön rendelendő! Tároló űrtartalom mínusz a csőkígyó, *6 bar

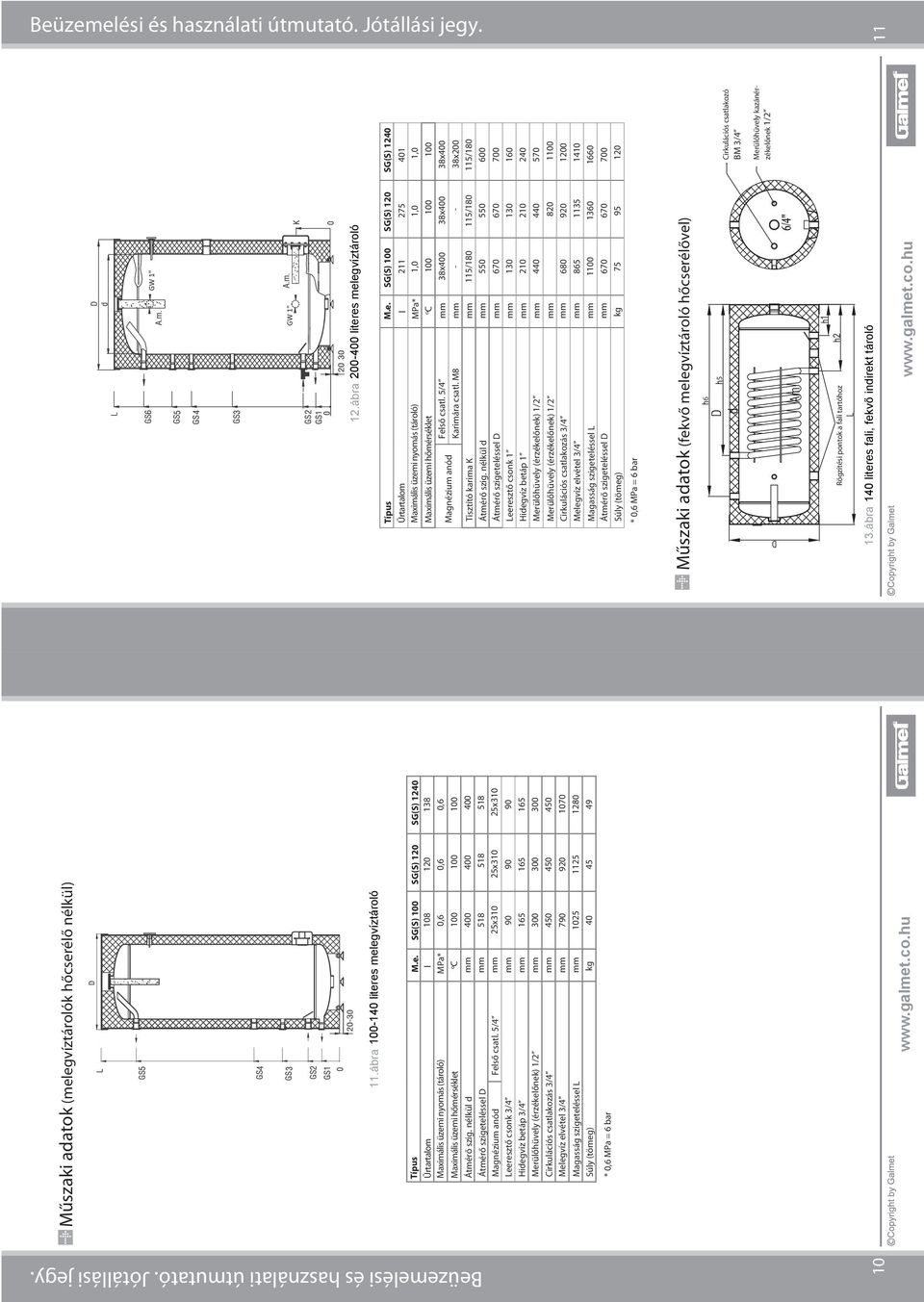

10 10 Műszaki adatok (melegvíztárolók hőcserélő nélkül) Típus M.e. SG(S) 100 SG(S) 120 SG(S) 1240 Űrtartalom Maximális üzemi hőmérséklet Átmérő szig. nélkül d Átmérő szigeteléssel D Leeresztő csonk 3/4 Hidegvíz betáp 3/4 1/2 Cirkulációs csatlakozás 3/4 Melegvíz elvétel 3/4 Magasság szigeteléssel L Súly (tömeg) l MPa* 0,6 0,6 0,6 o C x310 25x310 25x kg * 0,6 MPa = 6 bar 11.ábra literes melegvíztároló Típus Űrtartalom Maximális üzemi hőmérséklet Karimára csatl. M8 Tisztító karima K Átmérő szig. nélkül d Átmérő szigeteléssel D Leeresztő csonk 1 Hidegvíz betáp 1 1/2 1/2 Cirkulációs csatlakozás 3/4 Melegvíz elvétel 3/4 Magasság szigeteléssel L Átmérő szigeteléssel D Súly (tömeg) * 0,6 MPa = 6 bar 12.ábra literes melegvíztároló M.e. SG(S) 100 SG(S) 120 SG(S) 1240 MPa* ,0 1,0 1,0 o C kg 38x400 38x400 38x x / / / Műszaki adatok (fekvő melegvíztároló hőcserélővel) 6 5 Cirkulációs csatlakozó 3/4 Merülőhüvely kazánérzékelőnek 1/2 Rögzítési pontok a fali tartóhoz 13.ábra 140 literes fali, fekvő indirekt tároló l
