1 Elektromos vízmelegítő Mini Swing sorozat SN10SVE1.5(U), SN15SVE1.5(U) SN30VE1.5 Használati kezelési utasítás jótállási jegy 3 év garancia Magyarországi képviselő és forgalmazó: Két Kör Kft Biatorbágy, Felvég u. 3. Tel: (23) , fax: (23) info@ketkorkft.hu, honlap: 1

2 Kedves Vásárlónk! Köszönjük, hogy a Ferroli által gyártott elektromos vízmelegítőt választotta. Kérjük, hogy őrizze meg a jelen leírást. Tartalomjegyzék 1. Bevezetés 2. Általános áttekintés és műszaki adatok 3. Felszerelés 4. Kezelési útmutató 5. Biztonsági előírások 6. Karbantartás 7. Hibák 8. Elektromos bekötés 9. Csomaglista 1. Bevezetés A Mini Swing vízmelegítők jó hatásfokú, elektromos üzemű, korszerű készülékek. A növelt vastagságú és szilárdságú poliuretán szigetelőréteg hatékonyan megakadályozza a lehűlést. A tároló túlmelegedés és túlnyomás elleni védelemmel egyaránt el van látva. A gyártás számítógéppel vezérelt, automatizált gyártósoron történik. A tartály belső felületét elektrosztatikusan felvitt és 850 C-on beégetett zománcréteg védi a korrózió ellen, emellett magnézium anóddal is rendelkezik a készülék. Általános áttekintés MINI SWING család Felső elhelyezésű Alsó elhelyezésű 2

3 1. Kapcsoló Ki/Be 5. Melegvíz kimenet 9. Anód 2. Hőmérséklet állító gomb 6. Külső borítás 10. Termosztát 3. Jelzőlámpa 7. Szigetelő réteg 11. Fűtőszál 4. Hideg víz bemenet 8. Víztartály Modell SN10SVE1.5 SN15SVE1.5 Adatok SN10SVE1.5U SN15SVE1.5U SN30VE1.5 Térfogat (L) Teljesítmény (kw) Feszültség Va.c 50/60Hz Max. üzemi nyomás (Mpa) Hőfoktartomány (ºC) 35 ~ 75ºC Méretek (mm) 240x291x x3293x x389x455 Elhelyezés U jelőlés=alsó egyébként Felső Felső Felszerelés 1. Rögzítés fúrja ki a lyukakat a falban a rajz szerint helyezze a tipliket a falba, és a kampót rögzítse az előkészített kapókra helyezze a falra a tárolót Figyelem: Ajánlott a vízmelegítőt olyan helyiségben elhelyezni, ahol lefolyó csatlakozás van. 2. sz. ábrák Vízcsatlakozás - szerelje a biztonsági szelepet a hidegvíz csatlakozásra (kékkel jelezve) - ügyeljen arra, hogy ne cserélje össze a csatlakozó csonkokat (3. rajz) - a rendszer feltöltésekor nyissa meg a melegvíz csapot, hogy a levegő eltávozzon a tartályból - ellenőrizze a csatlakozásokat vízszivárgás megelőzése céljából 3

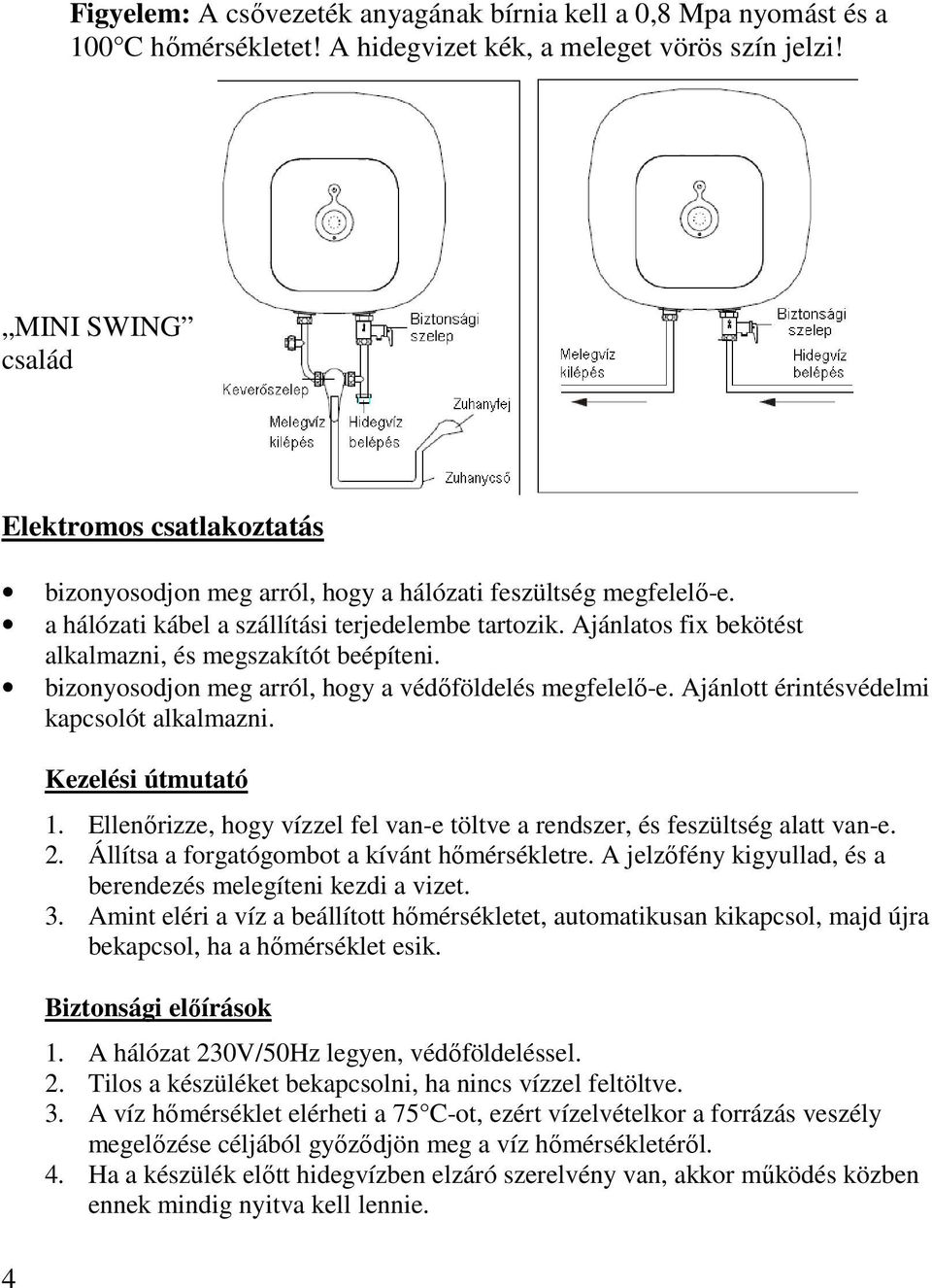

4 Figyelem: A csővezeték anyagának bírnia kell a 0,8 Mpa nyomást és a 100 C hőmérsékletet! A hidegvizet kék, a meleget vörös szín jelzi! MINI SWING család Elektromos csatlakoztatás bizonyosodjon meg arról, hogy a hálózati feszültség megfelelő-e. a hálózati kábel a szállítási terjedelembe tartozik. Ajánlatos fix bekötést alkalmazni, és megszakítót beépíteni. bizonyosodjon meg arról, hogy a védőföldelés megfelelő-e. Ajánlott érintésvédelmi kapcsolót alkalmazni. 4 Kezelési útmutató 1. Ellenőrizze, hogy vízzel fel van-e töltve a rendszer, és feszültség alatt van-e. 2. Állítsa a forgatógombot a kívánt hőmérsékletre. A jelzőfény kigyullad, és a berendezés melegíteni kezdi a vizet. 3. Amint eléri a víz a beállított hőmérsékletet, automatikusan kikapcsol, majd újra bekapcsol, ha a hőmérséklet esik. Biztonsági előírások 1. A hálózat 230V/50Hz legyen, védőföldeléssel. 2. Tilos a készüléket bekapcsolni, ha nincs vízzel feltöltve. 3. A víz hőmérséklet elérheti a 75 C-ot, ezért vízelvételkor a forrázás veszély megelőzése céljából győződjön meg a víz hőmérsékletéről. 4. Ha a készülék előtt hidegvízben elzáró szerelvény van, akkor működés közben ennek mindig nyitva kell lennie.

5 5 5. Normális jelenség, hogy felfűtés közben a biztonsági szelep csöpög. Ne dugaszolja el! 6. A biztonsági szelep csöpögő vizét a lefolyóba elvezető műanyag cső lefelé mutasson, és a vége legyen nyitott. 7. Az eredeti biztonsági szelepet használja, és ne módosítsa a lefúvatási nyomás értékét! 8. Az elektromos berendezés javítását csak erre jogosult szakember végezze. 9. Télen, hosszabb üzemszünet esetén a fagyveszély megelőzése céljából engedje le a rendszerből a vizet. Leeresztés előtt feltétlenül kapcsolja ki a berendezést. 10. Havonta egyszer fúvassa le a biztonsági szelepet. Ha nem jön belőle víz, értesítse a vevőszolgálatot. Karbantartás 1. Mivel a víz szennyeződéseket, és ásványi anyagokat tartalmaz, a tartály alján lerakódás képződik hosszabb használat után. Ezért időnként le kell üríteni és ki kell tisztítani. 2. Általában évi egy alkalommal kell tisztítani a tárolót. 3. Az anódot szakember cserélje. 4. A tartály ürítése: zárja el a hidegvíz bevezetést, a biztonsági szelep karját megemelve kifolyik a tartályból a víz, ha a melegvíz csapot kinyitja 5. A külső felület puha ronggyal tisztítható. 6. A készülék felületét tartsa szárazon és tisztán. A magnézium anód fogyását erősen befolyásolja a víz minősége. A fogyás rendeltetésszerű használat során is eltérő mértékben fogyhat. Rendszeresen ellenőrizni kell az anód állapotát, melynek esetleges cseréje i.. az ezzel kapcsolatos költségek a vevőt terhelik, az nem tartozik a garancia körébe. Az elszennyeződés, a vízkőkiválás valamint a magnézium anód elfogyása miatti meghibásodás, nem garanciális jellegű! Hibák Tünet Ok Elhárítás Nem jön ki a melegvíz A működést jelző lámpa nem világít Nincs elég melegvíz Helytelen (fordított) csőcsatlakozás Szelep elzáródott Nincs feszültség alatt Túlmelegedett, kikapcsol Lámpa hibás Nem volt elég magas hőmérsékletre állítva Túl hideg a hozzákevert víz Hibás a termosztát Hibás a fűtőbetét Mossa át Tisztítsa vagy cserélje Ellenőrizze az elektromos csatlakozást. Forduljon szakemberhez Forduljon szakemberhez Állítsa magasabb hőfokra Állítsa a keverési arányt Forduljon szakemberhez Forduljon szakemberhez

6 Elektromos bekötés 4. sz. ábra Csomaglista 1 Biztonsági szelep 1 db 2 Tömítés 1 db 3 Kezelési utasítás 1 db 4 Akasztó 2 db 5 Tipli 2 db 6 Csavar 2 db Esetleges problémáival kérjük keresse meg szervizünket az alábbi elérhetőségeken: tel: 06-23/ , fax: 23/ cím: info@ketkorkft.hu 6

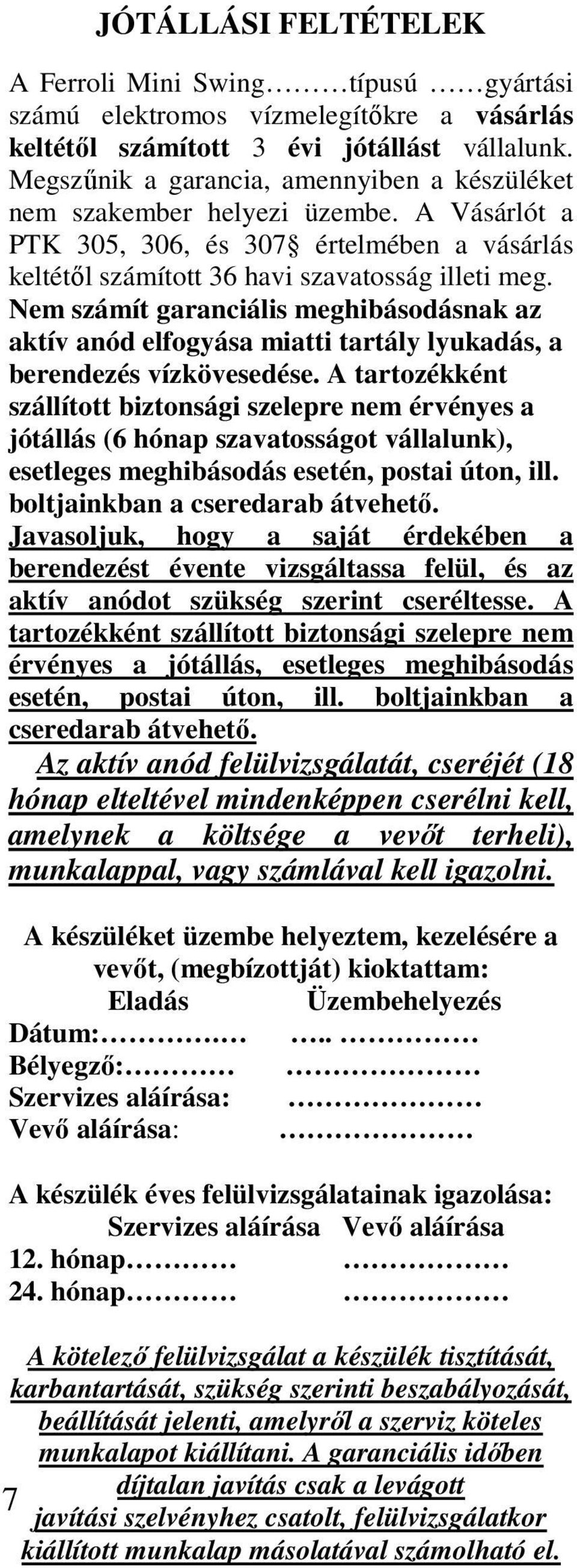

7 7 JÓTÁLLÁSI FELTÉTELEK A Ferroli Mini Swing típusú gyártási számú elektromos vízmelegítőkre a vásárlás keltétől számított 3 évi jótállást vállalunk. Megszűnik a garancia, amennyiben a készüléket nem szakember helyezi üzembe. A Vásárlót a PTK 305, 306, és 307 értelmében a vásárlás keltétől számított 36 havi szavatosság illeti meg. Nem számít garanciális meghibásodásnak az aktív anód elfogyása miatti tartály lyukadás, a berendezés vízkövesedése. A tartozékként szállított biztonsági szelepre nem érvényes a jótállás (6 hónap szavatosságot vállalunk), esetleges meghibásodás esetén, postai úton, ill. boltjainkban a cseredarab átvehető. Javasoljuk, hogy a saját érdekében a berendezést évente vizsgáltassa felül, és az aktív anódot szükség szerint cseréltesse. A tartozékként szállított biztonsági szelepre nem érvényes a jótállás, esetleges meghibásodás esetén, postai úton, ill. boltjainkban a cseredarab átvehető. Az aktív anód felülvizsgálatát, cseréjét (18 hónap elteltével mindenképpen cserélni kell, amelynek a költsége a vevőt terheli), munkalappal, vagy számlával kell igazolni. A készüléket üzembe helyeztem, kezelésére a vevőt, (megbízottját) kioktattam: Eladás Üzembehelyezés Dátum:... Bélyegző: Szervizes aláírása: Vevő aláírása: A készülék éves felülvizsgálatainak igazolása: Szervizes aláírása Vevő aláírása 12. hónap 24. hónap A kötelező felülvizsgálat a készülék tisztítását, karbantartását, szükség szerinti beszabályozását, beállítását jelenti, amelyről a szerviz köteles munkalapot kiállítani. A garanciális időben díjtalan javítás csak a levágott javítási szelvényhez csatolt, felülvizsgálatkor kiállított munkalap másolatával számolható el.

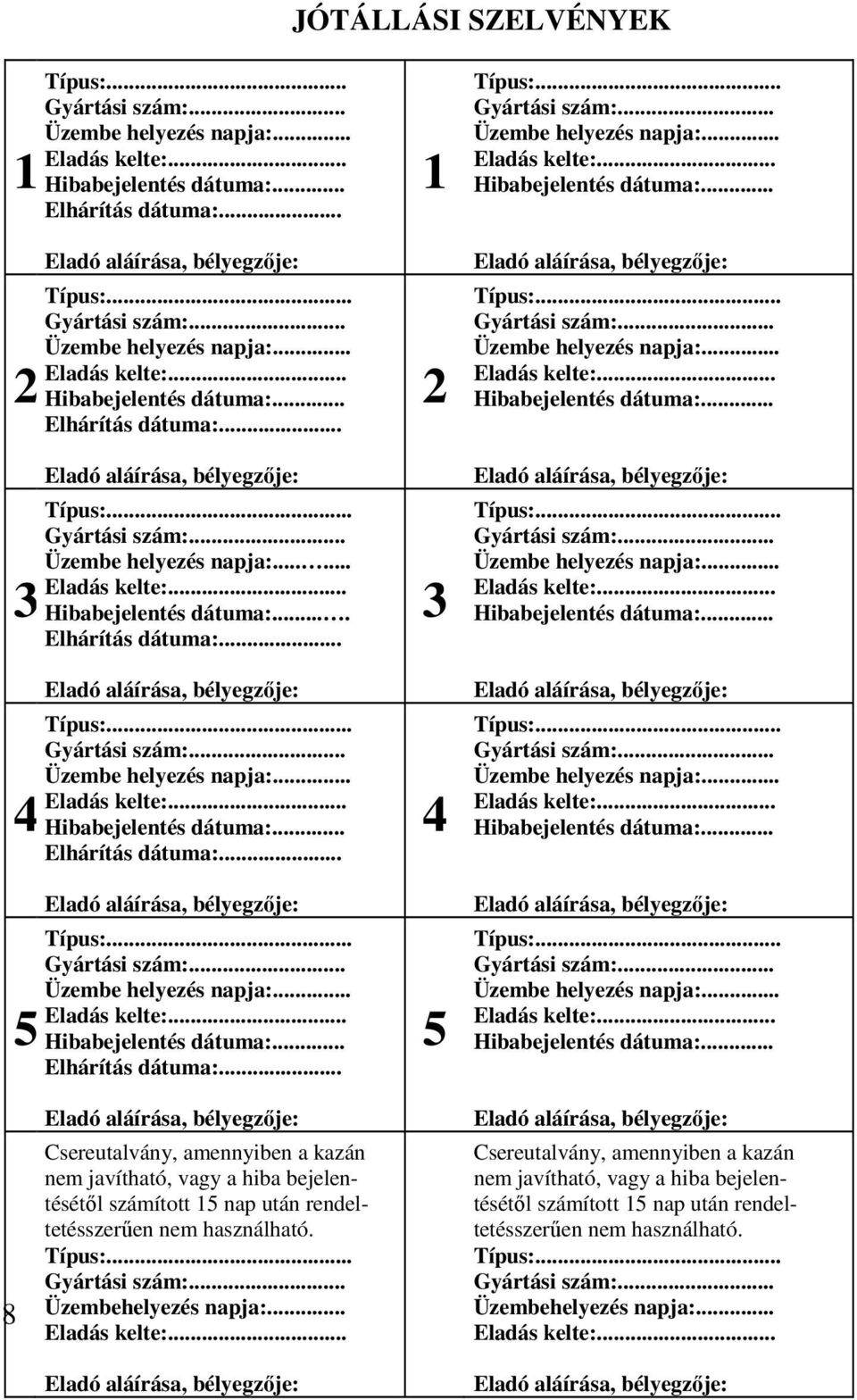

8 JÓTÁLLÁSI SZELVÉNYEK Típus:... Üzembe helyezés napja: Hibabejelentés dátuma: Csereutalvány, amennyiben a kazán nem javítható, vagy a hiba bejelentésétől számított 15 nap után rendeltetésszerűen nem használható. Üzembehelyezés napja:... Csereutalvány, amennyiben a kazán nem javítható, vagy a hiba bejelentésétől számított 15 nap után rendeltetésszerűen nem használható. Üzembehelyezés napja:...
