Szín- és anyagválaszték

Átírás

1 Céliane tm Szín- és anyagválaszték Természetes Valódi bőr Fehér Kekizöld Füstszürke Tevebőr Kárminszínű bőr Cserzett bőr Valódi fa Cementszürke Homokbarna Üveghatású Wenge színű (1) Juhar Mahagóni Jégfehér Magenta Bambusz Tölgy Cédrus Üveg és porcelán Ciánkék Narancs Opálos Fehérüveg Titánüveg Feketeüveg Porcelán Corian (2) Kókusz Pisztácia Grapefruit Éjfekete Márványfehér Gránitvörös Barack Levendula Fém Eloxált Rozsdamentes acél Világosnikkel Rozsdabarna Patinazöld Titán Alumínium Mélybarna (1) Wenge színű kőrisfa (2) A Dupont de Nemours hivatalos márkaneve Egyedi, exkluzív keretek választékáért keresse fel honlapunkat vagy hívja Szakmai vevőszolgálatunkat a zöldszámon: 06-80/ Pezsgő Kobaltkék Vörösréz Grafitszínű billentyűk elérhetőségével kapcsolatban keresse Szakmai vevőszolgálatunkat a zöldszámon: 06-80/

2 Céliane tm Innovatív funkciók széles választéka* KÖRNYEZET KOMMUNIKÁCIÓ Fényerőszabályzás / Védelem Audió és videó csatlakozás Audió rendszer Mozgásérzékelős kapcsoló BE/KI funkcióval Fényerőszabályzó energiatakarékos izzókhoz és LED-ekhez Érintőképernyős fényerőszabályzó rádióvezérléssel HDMI csatlakozóaljzat RDS rádió tuner Jelzőfényes funkciók / Jelzőlámpák USB csatlakozóaljzat 1,2" érintőképernyő «audió» módban Adatátvitel Váltókapcsoló billentyű körüli világítással Halk váltókapcsoló billentyű körüli világítással Jelzőfényes nyomó Multimédiás csatlakozóaljzat (TV, telefon, adat) Wi-Fi csatlakozási pont Nyomógomb címketartóval Mozgásérzékelős jelzőfény Kapcsolat Szcenárió vezérlés Csatlakozóaljzatok 4 szcenáriós nyomógombos vezérlő (BUS) 4 szcenáriós nyomógombos vezérlő (Rádió/ZigBee ) 4 szcenáriós érintős vezérlő (BUS) Hármas, földelt, előre vezetékezett 2P+F csatlakozóaljzat 2P+F földelt csatlakozóaljzat csapófedéllel 4 szcenáriós érintős vezérlő (Rádió/ZigBee ) * A Céliane funkciók világosnikkel kerettel láthatók (kivéve: érintőfunkciók és kijelzők) 325

3 Céliane tm Moduláris szerelési módszer Gyorsabb, egyszerűbb telepítés... p Süllyesztődoboz A süllyesztődobozt a szokásos módon rögzítse a falba p Rögzítőperem A rögzítőperemet erősítse rá a süllyesztődobozra. A rögzítőperemeket egy műanyag védőburkolattal szállítjuk, amely megakadályozza a beépített mechanizmus sérülését, koszolódását (pl. festéskor vagy gipszeléskor) p Mechanizmus és burkolat A mechanizmust a bekötések elvégzése után kívülről kell a rögzítőperembe pattintani (a funkciók többségénél). Összepattintás után is van lehetőség a bekötések módosítására p Céliane keretek A fehér és titán színű burkolatok és a több, mint 40 különböző Céliane keret szinte végtelen számú választási lehetőséget nyújt az egyedi stílus kialakítására. A sorolókeretek vízszintesen és függőlegesen is felszerelhetők Az egyszerűbb életért p A Céliane szerelése még könnyebb és gyorsabb, mint amit eddig megszokott. Az egyszerűsítés jegyében a termékcsalád kevesebb katalógusszámból áll A Batibox süllyesztődobozokkal és az univerzális rögzítőperemmel, a Céliane mechanizmusok vezetékezése minden eddiginél gyorsabb Kettős 2P+F földelt csatlakozóaljzat Fehérüveg keret kat. szám:

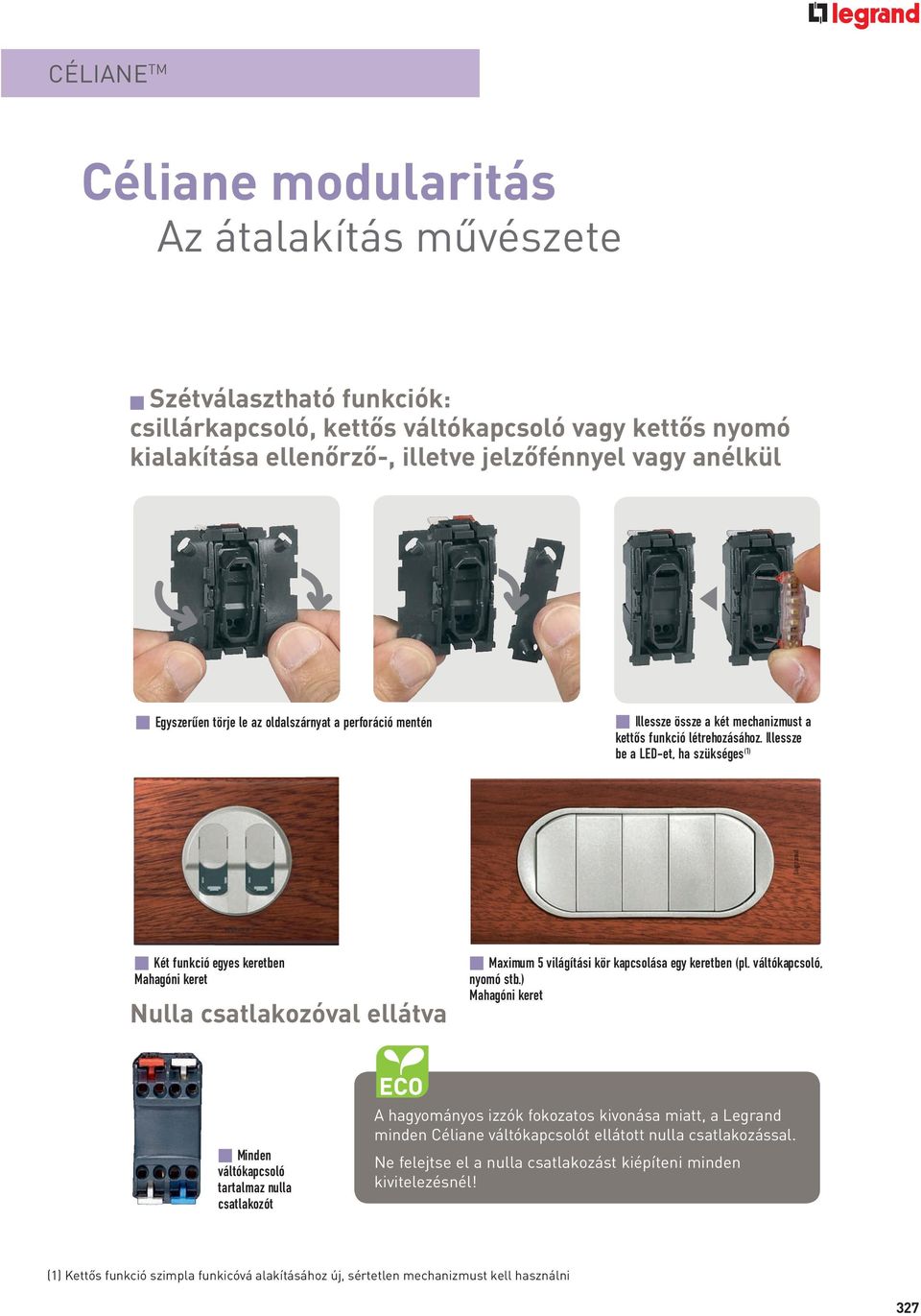

4 Céliane tm Céliane modularitás Az átalakítás művészete p Szétválasztható funkciók: csillárkapcsoló, kettős váltókapcsoló vagy kettős nyomó kialakítása ellenőrző-, illetve jelzőfénnyel vagy anélkül p Egyszerűen törje le az oldalszárnyat a perforáció mentén p Illessze össze a két mechanizmust a kettős funkció létrehozásához. Illessze be a LED-et, ha szükséges (1) p Két funkció egyes keretben Mahagóni keret Nulla csatlakozóval ellátva p Maximum 5 világítási kör kapcsolása egy keretben (pl. váltókapcsoló, nyomó stb.) Mahagóni keret p Minden váltókapcsoló tartalmaz nulla csatlakozót A hagyományos izzók fokozatos kivonása miatt, a Legrand minden Céliane váltókapcsolót ellátott nulla csatlakozással. Ne felejtse el a nulla csatlakozást kiépíteni minden kivitelezésnél! (1) Kettős funkció szimpla funkicóvá alakításához új, sértetlen mechanizmust kell használni 327

5 Céliane TM kiválasztási táblázat mechanizmusok és burkolatok MECHANIZMUSOK BILLENTYŰK ÉS BURKOLATOK Fehér Titán Kat. szám VILÁGÍTÁS- ÉS FÉNYERŐSZABÁLYZÁS Váltókapcsoló 10 AX Váltókapcsoló, fényjelzős 10 AX (1) Váltókapcsoló címketartóval 10 AX Váltókapcsoló 16 AX Váltókapcsoló, fényjelzős 16 AX (1) Váltókapcsoló címketartóval 16 AX Váltókapcsoló billentyű körüli világítással Független jelző- vagy ellenőrzőfunkcióval Váltókapcsoló retro 6 AX (2) Váltókapcsoló retro, fényjelzős, billentyű körüli világítással 6 AX (2) fényjelzővel ellátott fényjelzővel ellátott Nyomógombos váltókapcsoló 6 AX Váltókapcsoló halk 6 AX (2) Váltókapcsoló halk, fényjelzős (2) billentyű körüli világítással 6 AX fényjelzővel ellátott fényjelzővel ellátott Váltókapcsoló ellenőrzőfénnyel, nulla vezeték nélkül (1) Keresztkapcsoló Keresztkapcsoló, fényjelzős (1) Érintőkapcsoló nulla vezetékkel 1000 W Érintőkapcsoló nulla vezeték nélkül 400 W Fehérüveg Fehérüveg Titánüveg Feketeüveg Szenzoros kapcsoló nulla vezetékkel 1000 W (1) LED-del szerelve válik jelző- vagy ellenőrzőfényessé (354. oldal) AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas (2) Kizárólag titán színű billentyűburkolattal szállítva 328

6 Céliane TM kiválasztási táblázat mechanizmusok és burkolatok (folytatás) MECHANIZMUSOK BILLENTYŰK ÉS BURKOLATOK Fehér Titán Kat. szám VILÁGÍTÁS- ÉS FÉNYERŐSZABÁLYZÁS (folytatás) Kétpólusú kapcsoló 20 AX Kétpólusú kapcsoló, fényjelzős 20 AX (1) Húzózsinóros váltókapcsoló 10 AX Váltóérintkezős nyomó, 6 A Egypólusú nyomó, 6 A Váltóérintkezős nyomó, fényjelzős 6 A (1) Egypólusú nyomó billentyű körüli világítással 6 A (1) Váltóérintkezős nyomó címketartóval, 6 A (2) Egypólusú nyomó címketartóval 6 A Nyomó ellenőrzőfénnyel, 6 A NO érintkező Váltóérintkezős nyomó retro 6 A Váltóérintkezős nyomó retro, fényjelzős 6 A (2) fényjelzővel ellátott fényjelzővel ellátott Nyomógombos váltóérintkezős nyomó 6 A Váltóérintkezős nyomó halk 6 A (2) Váltóérintkezős nyomó halk, fényjelzős 6 A (1) fényjelzővel ellátott fényjelzővel ellátott Húzózsinóros nyomó 6 A Váltókapcsoló + váltóérintkezős nyomó Kettős váltókapcsoló (átkötéssel csillárkapcsolóként is alkalmazható) (2) Kettős váltókapcsoló, fényjelzős (átkötéssel csillárkapcsolóként is alkalmazható) (1) Kettős váltókapcsoló retro (2) Kettős váltókapcsoló halk (2) (1) LED-del szerelve válik jelző- vagy ellenőrzőfényessé (354. oldal) AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas (2) Kizárólag titán színű billentyűburkolattal szállítva 329

7 Céliane TM kiválasztási táblázat mechanizmusok és burkolatok (folytatás) MECHANIZmUSOK BILLENTYŰK ÉS BURKOLATOK Fehér Titán Kat. szám VILÁGÍTÁS- ÉS FÉNYERŐSZABÁLYZÁS (folytatás) Kettős váltókapcsoló 16 AX Kettős váltókapcsoló, fényjelzős 16 AX (1) Váltókapcsoló 5 kompakt vezérlővel 16 AX Váltókapcsoló 5 kompakt vezérlővel 10 AX Váltókapcsoló 5 kompakt vezérlővel, fényjelzős 16 AX (1) Váltókapcsoló 5 kompakt vezérlővel, fényjelzős 10 AX (1) Váltókapcsoló 3 kompakt vezérlővel 16 AX Váltókapcsoló 3 kompakt vezérlővel, fényjelzős 16 AX (1) Kettős váltóérintkezős nyomó Kettős váltóérintkezős nyomó, fényjelzős (1) Kettős nyomó retro (2) Kettős nyomó halk (2) Váltóérintkezős nyomó 5 kompakt vezérlővel Egypólusú nyomó 5 kompakt vezérlővel Váltóérintkezős nyomó 5 kompakt vezérlővel, fényjelzős (1) Egypólusú nyomó 5 kompakt vezérlővel, fényjelzős (1) Mozgásérzékelős kapcsoló BE/KI funkcióval, nulla vezeték nélkül 400 W Mozgásérzékelős kapcsoló BE/KI funkcióval, nulla vezetékkel 1000 W Mozgásérzékelős jelzőfény (1) LED-del szerelve válik jelző-, ill. ellenőrzőfényessé (354. oldal) AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas (2) Kizárólag titán színű billentyűburkolattal szállítva 330

8 Céliane TM kiválasztási táblázat mechanizmusok és burkolatok (folytatás) MECHANIZmUSOK BILLENTYŰK ÉS BURKOLATOK Fehér Titán Kat. szám VILÁGÍTÁS- ÉS FÉNYERŐSZABÁLYZÁS (folytatás) Mozgásérzékelős kapcsoló BE/KI funkció nélkül, nulla vezeték nélkül 400 W Mozgásérzékelős kapcsoló BE/KI funkció nélkül, nulla vezetékkel 1000 W Mozgásérzékelős kapcsoló beépített nyomógombbal, nulla vezetékkel, 3 vezetékes Mozgásérzékelős kapcsoló beépített nyomógombbal, nulla vezetékkel, 2 vezetékes Nyomógombos fényerőszabályzó 400 W (izzó, halogén, ELV-halogén ferromágneses transzformátorral, fényerőszabályozható kompakt fénycső, fényerőszabályozható LED), 2 vezetékes Nyomógombos fényerőszabályzó 010 V előtétes fénycsőhöz, 5 vezetékes, nyomóval távszabályozható Nyomógombos fényerőszabályzó W (izzó, halogén, ELV-halogén, ferromágneses transzformátorral), 2 vezetékes Mennyezeti ventilátor szabályzó Érintős fényerőszabályzó, W (izzó, halogén, ELV-halogén, ferromágneses transzformátorral vagy elektronikus előtéttel), 2 vezetékes, nyomóval távszabályozható Fehérüveg Fehérüveg Titánüveg Feketeüveg Fényerőszabályzó W (izzó, halogén, ELV-halogén, ferromágneses transzformátorral vagy elektronikus előtéttel), 3 vezetékes, nyomóval távszabályozható és váltókapcsolóval váltókapcsolásba köthető Időzítőkapcsoló, nulla vezeték nélkül 1000 W (25 mp 15 perc) Vezérlőegység Lexic távvezérelhető fényerőszabályzókhoz (Kat. szám /71) Programozható időzítőkapcsoló (heti) állású kulcsos kapcsoló (zárbetét nélkül szállítva) (1), (3) Hotelkártya-kapcsoló Kulccsal vezérelhető vészvilágítási egység (2), (4) Rádió/ZigBee világítás és fényerőszabályzás (306. oldal) (1) LED-del szerelve válik jelző-, ill. ellenőrzőfényessé (354. oldal) (2) Kizárólag titán színű billentyűburkolattal szállítva (3) Zárbetét rendelési száma: (4) Hotelkártya rendelési száma: Piros katalógusszám: új termék 331

9 Céliane TM kiválasztási táblázat mechanizmusok és burkolatok (folytatás) MECHANIZmUSOK BILLENTYŰK ÉS BURKOLATOK Fehér Titán VILÁGÍTÁS- ÉS FÉNYERŐSZABÁLYZÁS (folytatás) Kat. szám Olvasólámpa kapcsolóval Burkolattal szállítva Állítható spotvilágítás Burkolattal szállítva Spotlámpa 3 W Burkolattal szállítva Spotos lépcsővilágítás REDŐNYVEZÉRLŐK/TETŐABLAK-VEZÉRLŐK Redőnykapcsoló Érintős redőnykapcsoló Fehérüveg Fehérüveg Titánüveg Feketeüveg Redőnynyomó állású kulcsos redőnynyomó (zárbetét nélkül szállítva) (1) Programozható redőnykapcsoló 24 órás Relé csoportos redőnyvezérléshez (a kat. számú termékkel használandó) burkolat nélkül Tetőablak-vezérlő RTS kompatibilis, rádióvezérlésű egyedi redőnykapcsoló motorokhoz Rádió/ZigBee redőnyvezérlés (306. oldal) HŐMÉRSÉKLET-SZABÁLYZÓK Szobatermosztát Szobatermosztát kiegészítő bemenettel Programozható szobatermosztát Termosztát padlófűtéshez Hőmérsékletmérő moduláris termosztáthoz (kat. szám: ) funkciós programozható időkapcsoló (1 zónás) KÁBELKIVEZETŐK/VAKFEDELEK Kábelkivezető Kábelkivezető sorkapoccsal Vakfedél (1) Zárbetét, kat. szám: (346. oldal) 332 Piros katalógusszám: új termék

10 Céliane TM kiválasztási táblázat mechanizmusok és burkolatok (folytatás) MECHANIZmUSOK BILLENTYŰK ÉS BURKOLATOK Fehér Titán Kat. szám CSATLAKOZÓALJZATOK 2P+F földelt csatlakozóaljzat, csavaros P+F földelt csatlakozóaljzat, rugós x2P+F földelt csatlakozóaljzat, sínezett, rugós 3x2P+F földelt csatlakozóaljzat, sínezett, rugós 4x2P+F földelt csatlakozóaljzat, sínezett, rugós Jelzett színű betéttárcsával együtt szállítva Jelzett színű betéttárcsával együtt szállítva Jelzett színű betéttárcsával együtt szállítva Jelzett színű betéttárcsával együtt szállítva Jelzett színű betéttárcsával együtt szállítva Jelzett színű betéttárcsával együtt szállítva 2P+F földelt csatlakozóaljzat, kiemelővel Jelzett színű betéttárcsával együtt szállítva Jelzett színű betéttárcsával együtt szállítva 2P+F földelt csatlakozóaljzat, csavaros, csapófedéllel P+F földelt csatlakozóaljzat, rugós, csapófedéllel P+F földelt csatlakozóaljzat, csavaros, ellenőrzőfénnyel ellátható (1) P+F földelt csatlakozóaljzat, rugós, ellenőrzőfénnyel ellátható (1) P+F földelt csatlakozóaljzat, reteszelt, rugós Piros betéttárcsával szállítva 2P+F földelt csatlakozóaljzat, rugós, falsíkba illeszkedő betéttárcsával TÚLFESZÜLTSÉGVÉDELEM Jelzett színű betéttárcsával együtt szállítva Jelzett színű betéttárcsával együt szállítva Túlfeszültségvédő TELEFON- ÉS INFORMATIKAI CSATLAKOZÓALJZATOK RJ11 aljzat RJ12 aljzat RJ45 aljzat Cat.6 FTP + TV aljzat RJ45 aljzat Cat.6 UTP (1) LED-del szerelve válik jelző-, ill. ellenőrzőfényessé (354. oldal) Piros katalógusszám: új termék 333

11 Céliane TM kiválasztási táblázat mechanizmusok és burkolatok (folytatás) MECHANIZmUSOK BILLENTYŰK ÉS BURKOLATOK Fehér Titán TELEFON- ÉS INFORMATIKAI CSATLAKOZÓALJZATOK (folytatás) Kat. szám RJ45 aljzat Cat.6 FTP RJ45 aljzat Cat.6A STP RJ45 aljzat Cat.6 UTP RJ45 aljzat Cat.6 FTP RJ45 aljzat Cat.6 STP RJ45 aljzat 1 m vezetékkel Cat.6 FTP RJ45 aljzat 1 m vezetékkel Cat.6 UTP Wi-Fi csatlakozási pont Szabályozható, kétcsatornás a + bg tűs SUB-D csatlakozóaljzat USB csatlakozóaljzat USB aljzat, elővezetékezett Kettős USB töltőaljzat ANTENNACSATLAKOZÓ ALJZATOK TV-R-SAT aljzat, végzáró, 1,5 db TV-R-SAT aljzat, 2 vezetékes TV-R-SAT aljzat, átmenő, 15 db TV-R-SAT aljzat, végzáró, 10 db TV-R aljzat, végzáró, 1,5 db TV-R aljzat, átmenő, 14 db TV-R aljzat, végzáró, 10 db ANTENNACSATLAKOZÓ ALJZATOK TV aljzat HANGSZÓRÓ-CSATLAKOZÓALJZATOK Hangszóró csatlakozóaljzat (2 kivezetővel) Kettős hangszóró csatlakozóaljzat (4 kivezetővel) AUDIÓ ÉS VIDEÓ ALJZATOK RCA tripla aljzat RCA tripla aljzat, elővezetékezett RCA dupla aljzat és egy S-Videó bemenet YUV videó aljzat Piros katalógusszám: új termék

12 Céliane TM kiválasztási táblázat mechanizmusok és burkolatok (folytatás) MECHANIZmUSOK BILLENTYŰK ÉS BURKOLATOK Fehér Titán Kat. szám AUDIÓ ÉS VIDEÓ ALJZATOK (folytatás) Kettős RCA tripla aljzat Kettős RCA dupla aljzat és egy S-Videó bemenet Kettős YUV videó aljzat HDMI típusú A audió/videó aljzat HDMI típusú A audió/videó ajlzat, elővezetékezett HD15 videó aljzat ,5 mm audió Jack bemenet HD15 videó aljzat + 3,5 mm audió Jack bemenet HD15 videó aljzat + 3,5 mm audió Jack bemenet, elővezetékezett HD15 erősítő + fehér 3,5 mm Jack szett Burkolattal szállítva HD15 erősítő + titán 3,5 mm Jack szett Burkolattal szállítva DVI aljzat Egyhelyiséges AUDIÓ RENDSZER RDS rádió tuner tápegységgel Sztereó helyi erősítő FM tunerrel Tápegység helyi erősítőhöz, beépített hangszóróval Többhelyiséges Központi bemeneti egység, tápegységgel Helyi sztereó vezérlőegység LCD kijelzővel Kiegészítő kommunikációs egység Hangszórók Süllyesztett hangszóró Ø2" Borotva-CSATLAKOZÓALJZAT Borotva-csatlakozóaljzat (rögzítőperemmel szállítva) Piros katalógusszám: új termék 335

13 Céliane TM kiválasztási táblázat mechanizmusok és burkolatok (folytatás) MECHANIZmUSOK BILLENTYŰK ÉS BURKOLATOK Fehér Titán Kat. szám BELÉPTETÉSVEZÉRLÉS Dallamcsengő 230 V fényjelzéssel (LED) Dallamcsengő 812 V fényjelzéssel (LED) TARTALÉKVILÁGÍTÁS Jelzőfény Burkolattal együtt szállítva Tartalékvilágítási jelzőlámpa Burkolattal együtt szállítva (4 színű: narancs, zöld, kék, piros) Burkolattal együtt szállítva Mobil tartalékvilágítás Mozgásérzékelős jelzőfény VENTILÁTORVEZÉRLÉS ÉS KÖZPONTI PORSZÍVÓ Ventilátorvezérlő 2 fokozatú Ventilátorvezérlő 3 fokozatú Ventilátorvezérlő 4 fokozatú Késleltetett ventilátorkapcsoló (25 mp 15 perc) Központi porszívó-csatlakozóaljzat, kapcsolat nélkül Burkolattal szállítva Burkolattal szállítva Központi porszívó-csatlakozóaljzat, elektromos kapcsolattal Burkolattal szállítva Burkolattal szállítva 336

14 Céliane TM kiválasztási táblázat mechanizmusok és antimikrobiális / IP44-es burkolatok MECHANIZmUSOK BILLENTYŰK ÉS BURKOLATOK ANTIMIKROBIÁLIS (KIZÁRÓLAG FEHÉR SZÍNBEN, KERETEK 355. oldal) IP44 (KIZÁRÓLAG FEHÉR SZÍNBEN, KERETEK 355. oldal) Kat. szám VILÁGÍTÁS- ÉS FÉNYERŐSZABÁLYZÁS Váltókapcsoló 10 AX Váltókapcsoló, fényjelzős 10 AX (1) Váltóérintkezős nyomó 6 A Egypólusú nyomó 6 A Váltóérintkezős nyomó, fényjelzős 6 A (1) Egypólusú nyomó, fényjelzős 6 A (1) Váltókapcsoló 10 AX címketartóval (1) Váltóérintkezős nyomó címketartóval (1) Egypólusú nyomó címketartóval (1) Kettős váltókapcsoló (átkötéssel csillárkapcsolóként is alkalmazható) Kettős váltókapcsoló, fényjelzős (átkötéssel csillárkapcsolóként is alkalmazható) (1) Kettős váltóérintkezős nyomó Kettős egypólusú nyomó Kettős váltóérintkezős nyomó, fényjelzős (1) Kettős egypólusú nyomó, fényjelzős (1) Nyomógombos fényerőszabályzó 300 W, 2 vezetékes Nyomógombos fényerőszabályzó 600 W REDŐNYVEZÉRLÉS Redőnykapcsoló Redőnynyomó CSATLAKOZÓALJZATOK 2P+F földelt csatlakozóaljzat, rugós Telefon-, TV- és informatikai aljzatok Kábelkivezető RJ11 telefonaljzat RJ12 telefonaljzat RJ45 aljzat Cat.6 FTP TV aljzat TV-RD-SAT aljzat (1) LED-del szerelve válik jelző- vagy ellenőrzőfényessé (354. oldal) AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas Piros katalógusszám: új termék 337

15 Céliane TM kiválasztási táblázat rögzítőperemek és keretek 71 mm osztástávolság Rögzítőperemek és keretek: Egyes rögzítőperem, csavaros Egyes rögzítőperem, körmös Egyes rögzítőperem, hosszú körömmel Függőleges vagy vízszintes szerelés TERMÉSZETES Fehér Egyes Kettős Hármas Négyes Ötös Homokbarna Füstszürke Cementszürke Kekizöld OPÁLOS Kókusz Barack Grapefruit Levendula Pisztácia ÜVEGHATÁSÚ Jégfehér Narancs Magenta Ciánkék Bambusz ELOXÁLT FÉM Alumínium Titán Pezsgő Vörösréz Kobaltkék Mélybarna

16 mm osztástávolság Rögzítőperemek és keretek: Egyes rögzítőperem, csavaros Egyes rögzítőperem, körmös Egyes rögzítőperem, hosszú körömmel Függőleges vagy vízszintes szerelés ANYAGOK* Rozsdamentes acél Egyes Kettős Hármas Négyes Ötös Világosnikkel Patinazöld Rozsdabarna Corian Márványfehér (1) Corian Éjfekete (1) Corian Gránitvörös (1) Juhar Mahagóni Wenge színű (2) Tölgy /61/ Cédrus Porcelán (3) (4) /61/69 Fehérüveg Titánüveg Feketeüveg Tevebőr Kárminszínű bőr Cserzett bőr IP44 Fehér Kiemelőkeret Fehér Kiemelőkeret Titán (1) DuPont de Nemours regisztrált védjegye (2) Wenge színű kőrisfa (3) A Legrand felkérésére tervezte meg Bernardaud, a porcelántervezés kiválósága (4) Porcelán hatású fém keret. A porcelán használata nem felelne meg a minőségi előírásainknak. * A következő keretek színei anyagukból adódóan eltérhetnek: fa, rozsdabarna, patinazöld, bőr. 339

17 Céliane TM kiválasztási táblázat rögzítőperemek és keretek (folytatás) Céliane mechanizmusok: Kapcsoló vagy nyomó 3 kompakt vezérlővel /31/32 RDS tuner tápegységgel RJ45 aljzat vezetékkel /55 Fényerőszabályzó 1000 W Wi-Fi csatlakozási pont Programozható szobatermosztát Kapcsoló vagy nyomó 5 kompakt vezérlővel /31/02/03 2P+F földelt csatlakozóaljzat kiemelővel /47 Mobil tartalékvilágítás Borotva-aljzat (1) P+F földelt csatlakozóaljzat, sínezett /64 3 modulos rögzítőperem, csavaros (2) 4/5 modulos rögzítőperem, csavaros /8 modulos rögzítőperem, csavaros Rögzítőperemek és keretek 3 modulos (rögzítőcsavarokkal szállítva) 4/5 modulos 6/8 modulos TERMÉSZETES Fehér (2) Homokbarna (2) Füstszürke (2) Cementszürke (2) Kekizöld (2) OPÁLOS Kókusz Barack Grapefruit Levendula Pisztácia ÜVEGHATÁSÚ Jégfehér Narancs Magenta Ciánkék Bambusz (1) Rögzítőperemmel szállítva; (2) Rögzítőcsavarokkal szállítva 340

18 Rögzítőperemek és keretek 3 modulos 4/5 modulos 6/8 modulos ELOXÁLT FÉMEK Alumínium (5) Titán (5) Pezsgő Vörösréz Kobaltkék Mélybarna (5) NEMES ANYAGOK* Rozsdamentes acél (5) Világos nikkel (5) Patinazöld Rozsdabarna Corian (R) Márványfehér (1) Corian (R) Éjfekete (1) Corian (R) Gránitvörös (1) Juhar (5) Mahagóni (5) Wenge színű (2) (5) Tölgy Cédrus Porcelán (3) Fehérüveg Titánüveg Feketeüveg Tevebőr Kárminszínű bőr Cserzett bőr (1) DuPont de Nemours regisztrált védjegye; (2) Wenge színű kőrisfa, (3) A Legrand felkérésére tervezte meg Bernardaud, a porcelántervezés kiválósága, (4) A porcelán használata nem felelne meg a minőségi előírásainknak; (5) Rögzítőcsavarokkal szállítva. * A következő keretek színei anyagukból adódóan eltérhetnek: fa, rozsdabarna, patinazöld, bőr. 341

19 Céliane TM kapcsolók (Kobaltkék) (Bambusz) (Pezsgő) (Feketeüveg) Kiválasztási táblázat (328. oldal) Csom. Kat. szám Kapcsolók Váltókapcsoló 10 AX * 230 V~ Lehetséges változatok: jelző- vagy ellenőrzőfényes LED-del (354. oldal) és a hozzá való burkolat: (fehér) vagy (titán) kettős váltókapcsoló: két mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) címketartóval és ellenőrzőfénnyel (354. oldal) és a hozzá való burkolattal: (fehér) vagy (titán) hármas váltókapcsoló: 3 mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) ötös váltókapcsoló: 5 mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) Váltókapcsoló 16 A 230 V~ Lehetséges változatok: jelző- vagy ellenőrzőfényes LED-del (354. oldal) és a hozzá való burkolat: (fehér) vagy (titán) kettős váltókapcsoló: két mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) címketartóval és ellenőrzőfénnyel (354. oldal) és a hozzá való burkolat: (fehér) vagy (titán) hármas váltókapcsoló: 3 mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) ötös váltókapcsoló: 5 mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) Váltókapcsoló retro 6 AX* 230 V~ Lehetséges változatok: ellenőrző- vagy jelzőfényes burkolat világítással: (fehér) vagy (titán) kettős váltókapcsoló: két mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) Billentyű csak titán színben választható Csom. Kat. szám Kapcsolók (folytatás) Váltókapcsoló halk 6 AX * 230 V~ Lehetséges változatok: jelző- vagy ellenőrzőfényes burkolat világítással: (fehér) vagy (titán), LED-del kettős váltókapcsoló: két mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) Billentyű csak titán színben választható Váltókapcsoló nulla vezeték nélkül, ellenőrzőfényes Max. 4 A (min. 60 W) Beépített ellenőrzőfényes funkció Érintőkapcsoló nulla vezeték nélkül 400 W Az ujj egyszerű érintésével történő kapcsolás Keresztkapcsoló 10 AX * Jelzőfényessé tehető: LED-del: és hozzá való burkolat: (fehér) vagy (titán) Érintőkapcsoló nulla vezetékel 1000 W Az ujj egyszerű érintésével történő kapcsolás Akár öt érintőkapcsoló is összeköthető Szenzoros kapcsoló nulla vezetékkel 1000 W Lehetővé teszi a világítás vezérlését egy egyszerű és határozott mozdulattal a kapcsoló előtt Akár öt szenzoros kapcsoló is összeköthető Nyomógombos váltókapcsoló 6 AX* 230 V~ Burkolatok: (fehér) vagy (titán) Billentyű csak titán színben választható * AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas Rádiófrekvenciás megoldás Céliane Rádió/ZigBee, 304. oldal 342

20 Céliane TM nyomók és mozgásérzékelős kapcsolók Beépített nyomógomb Beépített nyomógomb (Füstszürke) (Levendula) (Fehér) (Homokbarna) (Fehér) Kiválasztási táblázat (328. oldal) Csom. Kat. szám Nyomók, 6 A Nyomó NO-NC érintkező Lehetséges változatok: jelzőfényes LED-del: / 67 vagy ellenőrzőfényes LED-del: /61/62 és a hozzá való burkolat: (fehér) vagy (titán) kettős nyomó: két mechanizmus: vagy , és egy burkolat kombinációja: (fehér) vagy (titán) címketartóval, LED-del (354. oldal) és a hozzá való burkolat: (fehér) vagy (titán), kivétel: Billentyű körüli világítással ötös nyomó: 5 mechanizmus: /32 és egy burkolat kombinációja: (fehér) vagy (titán) Váltóérintkezős nyomó NO-NC érintkező Egypólusú nyomó Váltóérintkezős nyomó retro NO-NC érintkező Lehetséges változatok: ellenőrző- vagy jelzőfényes burkolat világítással: (fehér) vagy (titán) kettős nyomó: két mechanizmus: vagy , és egy burkolat kombinációja: (fehér) vagy (titán) Billentyű csak titán színben választható Nyomógombos váltóérintkezős nyomó NO-NC érintkező Burkolat: (fehér) vagy (titán) Billentyű csak titán színben választható Váltóérintkezős nyomó halk NO-NC érintkező Lehetséges változatok: jelzőfényes világító burkolattal: (fehér) vagy (titán), LED-del kettős nyomó: két mechanizmus: , és egy burkolat kombinációja: (fehér) vagy (titán) Billentyű csak titán színben választható Nyomó ellenőrzőfénnyel 6 A NO érintkező Lehetséges változatok: ellenőrzőfényes nyomóként használható a feszültségmentes csatlakozók és az ellenőrzőfényes LED-del: (354. oldal) kettős nyomó: két mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) Mozgásérzékelős jelzőfény Mozgásérzékelős jelzőfény Fényerősség: 20 lux A sötétben való tájékozódáshoz Éjszakai fény vagy gyenge fény funkció Infravörös érzékelés Érzékelési távolság: max. 6 m Vízszintes látószög: 180 Ajánlott szerelési magasság: kapcsolóval vagy csatlakozóaljzattal azonos magasság Csom. Kat. szám Mozgásérzékelős kapcsoló 230 V~ Állítható fényerősség: lux Állítható időzítés: 1 mp 16 perc (ismétlés, amíg a mozgás érzékelhető) Kézi távirányítás lehetséges nyomógombbal: kat. szám mm mély doboz ajánlott a szereléshez A világítás kézi vezérléséhez nyomógomb használható (kivéve: ) Infraszem érzékelési távolsága: max. 10 m-ig állítható (kivéve: ) Mozgásérzékelős kapcsoló nulla vezeték nélkül 400 W Hagyományos kapcsoló helyett szerelhető fel, külön kábelezés nélkül Max. terhelések: izzó- és halogénlámpa 230 V~: min. 40 W max. 400 W; ELV halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel: max. 400 VA Vízszintes látószög: Be/Ki funkcióval 2 vezetékes Be/Ki funkció nélkül 3 vezetékes Mozgásérzékelős kapcsoló nulla vezetékkel 1000 W Max. terhelések: izzó- és halogénlámpa 230 V~: max W; ELV halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel: max VA; szellőző ventilátor: max. 100 VA Be/Ki funkcióval 2 vezetékes Be/Ki funkció nélkül 2 vezetékes Mozgásérzékelős kapcsoló beépített nyomógombbal Felkapcsolás nyomógomb segítségével is lehetséges. Áthaladás vagy jelenlét megszűnése után a kikapcsolás automatikus Ideális konyhába, fürdőszobába, kis irodákba, gyakran használt helyeken pl. kozlekedőkben, ahol a kézi kapcsolás is szükséges lehet Mozgásérzékelős kapcsoló beépített nyomógombbal nulla vezeték nélkül 2 vezetékes Infravörös érzékelő Ajánlott alkalmazás közlekedőfolyosókhoz Fényerősség és időzítés állítható Vízszintes látószög: 180 Állítható érzékelesi tavolsag: max. 8 m Max. terhelések: - izzó- és halogénlámpa 230 V~: 40 W 400 W ELV halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel: 40 VA 400 VA Mozgásérzékelős kapcsoló beépített nyomógombbal nulla vezetékkel Duál technológiás mozgás- és jelenlétérzékelés az optimális megvilágításért Infravörös és ultrahangos érzékelő Fényerősség és időzítés állítható Max. terhelések: izzó- és halogénlámpa 230 V~: 2000 W; ELV halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel: 1000 VA; kompakt fénycső: 500 VA; LED 250 W Piros katalógusszám: új termék 343

21 Céliane TM fényerőszabályzók és időkapcsolók (Kobaltkék) (Rozsdamentes acél) (Tölgy) (Pezsgő) (Rozsdamentes acél) Kiválasztási táblázat (328. oldal) Csom. Kat. szám Fényerőszabályzók 230 V~ Nyomógombos fényerőszabályzó 400 W vezetékes Max. terhelések: fényerőszabályozható LED 230 V~ : 75 W vagy max. 10 lámpa izzó- és halogénlámpa 230 V~: min. 3 W max. 400 W ELV halogénlámpa elektronikus vagy ferromágneses transzformátorral: max. 400 VA elektronikus előtétű fénycsövek: max. 200 VA Vezérelhető egy vagy több nyomógombbal (kat. szám: ) be/ki kapcsoláshoz és fényerőszabályzáshoz Fényerőszabályzóként (előre beállitott fényerősség szintek: %), vagy éjjeli jelzőfényként is használható (fokozatos fénylekapcsolás 1 óra alatt) Azonos áramkörön azonos típusú fényforrásokat kell használni Nyomógombos fényerőszabályzó W vezetékes Max. terhelések: izzó- és halogénlámpa 230 V~: min. 40 W max. 600 W ELV halogénlámpa ferromágneses transzformátorral: max. 600 VA Állapotszint memória újrabekapcsoláskor (kikapcsolható) Vezérelhető egy vagy több nyomógombbal (kat. szám: ) be/ki kapcsoláshoz és fényerőszabályzáshoz Érintős fényerőszabályzó 400 W vezetékes Max. terhelések: izzó- és halogénlámpa 230 V~: min. 40 W max. 300 W ELV halogénlámpa ferromágneses és elektronikus transzformátorral: max. 300 VA Vezérelhető: egy vagy több nyomógombbal (kat. szám: ) be/ki kapcsoláshoz és fényerőszabályzáshoz Csom. Kat. szám Fényerőszabályzók 230 V~ (folytatás) Fényerőszabályzó 1000 W vezetékes Max. terhelések: izzó- és halogénlámpa 230 V~: min. 60 W - max W ELV halogénlámpa ferromágneses vagy elektronikus transzformátorral: max VA Rögzítéshez kettős süllyesztődoboz (357. oldal), illetve 4/5 modulos keret (340. oldal) szükséges A fényerősség szintjét 5 LED jelzi ki Vezérelhető egy vagy több nyomógombbal (kat. szam: ) be/kikapcsoláshoz és fényerőszabályzáshoz Fényerőszabályzó 010 V Lehetővé teszi 010 V-os elektronikus előtétű fénycsövek be/kikapcsolását és fényerőszabályzását Mennyezeti ventilátor szabályzó A mennyezeti ventilátor vezérlésére és annak sebességének szabályzására alkalmas Vezérlőegység Lexic távvezérelhető fényerőszabályozókhoz Segítségével vezérelhetjük a Lexic moduláris távvezérelhető fényerőszabályzókat (kat. szám: /71) Időkapcsoló Nulla nélkül, két vezetékes 1000 W Időkésleltetés: 25 mp 15 perc Max. terhelések: izzó- és halogénlámpa 230 V~: min. 60 W max W ELV fénycső: max. 400 VA motor vezérléséhez (pl. ventilátor) max. 250 VA Programozható időkapcsoló Használható: fűtés vezérlésére: 2 utasítás küldése, (komfort/csökkentett mód) vagy - elektromos rendszer programozott be/ki kapcsolására (pl. rádió) Az aktuális program állandó kijelzése 7 napos program Kapacitás: max. 28 program Egy kimenet váltóérintkezős kapcsolónként 230 V~ 50/60 Hz tápegység Max. terhelés: 2300 W 344 Piros katalógusszám: új termék

22 Céliane TM világításvezérlés, jelzőfények, egyéb világítási funkciók, ventilátorvezérlés, dallamcsengők (Rozsdamentes acél) Kiválasztási táblázat (328. oldal) (Éjfekete) (Cement) (Mahagóni) Csom. Kat. szám Kétpólusú kapcsoló 20 AX* Lehetővé teszi a fázis és a nulla vezetékek egyidejű megszakítását Csatlakozó kapacitás: 2 2,5 mm 2 vagy 1 4 mm Jelzőfényessé vagy ellenőrzőfényessé tehető LED-del (kat. szám: , 354. oldal) és a hozzá való burkolattal (kat. szám: , fehér vagy kat. szám: , titán) Húzózsinóros kapcsolók Húzózsinóros váltókapcsoló AX * Húzózsinóros nyomó A Húzózsinór Hossz: 1,5 m Jelzőfény Folyosói világításhoz és jelzéshez 230 V~ LED jelzőfény Két világítási szint 4 színű megvilágítással, címketartóval és címkézéshez 10 piktogrammal együtt szállítva Tartalékvilágítási jelzőlámpa Készenléti állapotban körben kék LED világít Áramszünet esetén automatikus felkapcsolódás (fehér LED) Üzemidő: max. 1 óra Mobil tartalékvilágítás Az aljzatból való kihúzáskor a lámpa automatikusan felkapcsolódik Hálózati meghibásodás esetén a lámpa váltakozó villanásával lokalizálható Hatótávolság: 5 m Üzemidő: max. 1 óra Világítási funkciók LED-del szállítva LED szín: semleges fehér, 3000 K Energiaosztály: A Energiaelláttás: 230 V~ Csavaros bekötés Olvasólámpa kapcsolóval Javasolt felszerelés az ágy fej részéhez Lehetővé teszi direkt megvilágítás biztosítását A flexibilis szárnak köszönhetően a fény beesési szöge állítható Fogyasztás: 3,3 W Fényerősség: 110 lumen (15 W izzólámpával egyenértékű) Becsült élettartam: óra Matt króm burkolattal szállítva 50 mm-es süllyesztődobozba szerelhető *AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas Piros katalógusszám: új termék Csom. Kat. szám Világítási funkciók (folytatás) Állítható spotvilágítás Íróasztal vagy egyéb munkafelület fölé szerelhető 360 -ban forgatható Hagyományos kapcsolóval vagy mozgásérzékelős kapcsolóval (nulla vezetékes) vezérelhető Fogyasztás: 2,8 W Fényerősség: 70 lumen Becsült élettartam: óra Matt króm burkolattal szállítva Spotlámpa 3 W Szórt, pont vagy tompított megvilágításhoz Gyakran használt helyekre pl. közlekedőkben javasolt a felszerelése Hagyományos kapcsolóval vagy mozgásérzékelős kapcsolóval (nulla vezetékkel) vezérelhető Fogyasztás: 2,4 W Fényerősség: 90 lumen Becsült élettartam: óra Fehér burkolattal együtt szállítva Spotos lépcsővilágítás Irányfényként vagy dekorációs megvilágításként is alkalmazható Felszerelése 30 cm-re a padlótól javasolt min. 40 mm mély süllyesztődobozba Hagyományos kapcsolóval vagy mozgásérzékelős kapcsolóval (nulla vezetékkel) vezérelhető Fogyasztás: 2,2 W Fényerősség: 70 lumen Becsült élettartam: óra Fehér burkolat: ; Titán burkolat: Mechanikus ventilátorszabályzás Ventilátorvezérlő Két fokozatú Ventillátorszabályzók Három fokozatú (102) Négy fokozatú (1023) Késleltetett ventilátorkapcsoló A ventilátor és a világítás bekapcsolására A világítás lekapcsolásakor a ventilátor tovább működik a késleltetésnek megfelelően Időzítés: 25 mp 15 perc Beépített jelzőfény Max. terhelés: Világítás: 250 W Ventilátor: 250 VA Dallamcsengők fényjelzéssel Akár 5 nyomó használatával két bejárat vezérlésére is alkalmas 13 választható dallam különböző dallam bejáratonként Állítható hangerősség: 5380 db/1 m LED-del ellátva, ami működéskor villogással jelez Tápfeszültség: 812 V~50 Hz Javasolt 8 VA transzformátor kat. szám: ; Céliane nyomógombbal is működtethető (kat. szám: ) Tápfeszültség: 230 V~ 50 Hz Céliane nyomógombbal is működtethető (kat. szám: ) 345

23 Céliane TM kulcsos kapcsolók, hotelkártya-kapcsolók Céliane TM redőnyök és tetőtéri ablakok vezérlése (Vörösréz) (Kekizöld) (Kobaltkék) (Mélybarna) Kiválasztási táblázat (328. oldal) Csom. Kat. szám Kulcsos kapcsolók Alkalmazható zárbetét: kat. szám: vagy standard európai zárbetét Kétállású kulcsos kapcsoló NO érintkező 6 A 230 V A kulcs mindkét állásban kivehető (zárbetét nélkül szállítva) Háromállású kulcsos nyomó Váltóérintkezős nyomó, off állással 6 A 230 V A kulcs csak off állásban vehető ki Zárbetét Standard európai zárbetét 3 kulccsal szállítva Kulccsal vezérelhető vészvilágítási egység Egyidejű távvezérléshez: a normál világítás lekapcsolása és a vészvilágítás bekapcsolása A vezérlőpontok számának megnövelése az épület áramtalanításához Burkolat: kat. szám: fehér vagy kat. szám: titán A multifunkciós vezérlőegységgel együtt használandó kat. szám: (xxx. oldal) Hotelkártya-kapcsolók Az energiaellátás bekapcsolása a kártya behelyezésével Időkésleltetés: 30 mp a kártya eltávolítása után Kártyás kapcsoló Tápfeszültség: 230 V 50/60 Hz Kulcs és címketartós hotelkártya Csom. Kat. szám Redőnyvezérlők 6 A 250 V~ Redőnykapcsoló (leengedés/felhúzás/leállítás) Redőnymotor direkt vezérlésére Redőnynyomó (leengedés/leállítás/felhúzás) Az elektronikus vezérlőegységen keresztüli vezérlés (fel-stop-le) Érintős redőnyvezérlő (leengedés/leállítás/ felhúzás) Az elektronikus vezérlőegységen keresztüli motorvezérlés (leengedés/ felhúzás/leállítás) 24 órás programozható redőnyvezérlők Programozható kapcsoló Programozható redőnykapcsoló Programozható vezérlőegység napellenzőhőz, redőnyhőz Redőnyleengedés és -felhúzás programozására alkalmas Program manuális felülírása lehetséges Tápfeszültség: 230 V~ 50/60 Hz Megszakítóképesség: 3 A 250 V Redőnyrelé csoportos vezérléshez A programozható redőnykapcsolóval együtt alkalmas a redőnyök egyidejű vezérlésére Tetőablak-vezérlés A tetőablakmotor vezérlésére alkalmas 230 V, ill V-os motorok vezérlésére RTS kompatibilis, rádióvezérlésű egyedi redőnykapcsoló Az RTS kompatibilis redőnyvezérlők távirányítására Rádióvezérlésű jeleket küld az RTS motornak: leengedés/felhúzás/leállítás Hatótávolság: 50 m (szabadban) 1 CR V lítium elemmel működik (tartozék) Falra szerelhető, nincs szükség süllyesztődobozra Batibox süllyesztődobozok, 357. oldal 346

24 Céliane TM hőmérséklet-szabályzás Céliane TM központi porszívó- és borotva-csatlakozóaljzat (Juhar) (Titán) (Homokszürke) (Fehér) Kiválasztási táblázat (328. oldal) Csom. Kat. szám Hőmérséklet-szabályzó egységek Szobatermosztát Hagyományos radiátorokhoz, padlófűtéshez, olaj- és gázkazánokhoz Légkondicionáló rendszerekhez téli/nyári beállítással A központi termosztáttal lekapcsolható Szabályozási tartomány: 7 C és 30 C között Szabályozási pontosság: +/- 0,5 C Egy feszültségmentes kimeneti kontakt Megszakítóképesség: max. 8 A Szobatermosztát kiegészítő bemenettel A programozó vezérléséhez kiegészítő bemenet Hagyományos radiátorokhoz, padlófűtéshez, olaj- és gázkazánokhoz Szabályozási tartomány: 7 C és 30 C között Szabályozási pontosság: +/- 0,5 C Megszakítóképesség: max. 8 A Programozható szobatermosztát Hagyományos radiátorokhoz, padlófűtéshez, olaj- és gázkazánokhoz 7 napos programozás A hőmérséklet állandó kijelzése 4 előre beállított program, 1 szabadon beállítható Szabályozási tartomány: 7 C és 30 C között Szabályozási pontosság: +/- 0,5 C Manuális átállítási lehetőség Üzemi tartalék: 100 óra 1 kimenet váltóérintkezős kontaktussal Megszakítóképesség: max. 8 A Hőmérsékletmérő moduláris termosztáthoz Csak a hőmérséklet mérésére (nem állítható) Nagyobb a helyiségbe szerelendő, ahol több hőmérsékleti értékből lehet átlagolni a beállított értéket Egyes Batibox süllyesztődobozba vagy falon kívüli szerelésre Céliane kerettel, 1,5 m magasságba Távolság a termosztáttól: max. 50 m Hőmérsékletmérő moduláris termosztáthoz kat. szám: Termosztát padlófűtéshez Be/Ki kapcsolóval és jelző LED-del, 4 m-es érzékelő kábellel ellátva Szabályozási tartomány: 5 C és 30 C között Megszakítóképesség: 8 A 250 V rezisztív kör 4 A 250 V induktív kör 230 V~ 50/60 Hz Csom. Kat. szám Központi porszívó csatlakozóaljzat Nem sorolható másik Céliane mechanizmussal Nem szükséges süllyesztődoboz 51 mm csőhöz csatlakozik és 38 mm cső fehér titán csatlakoztatható bele Burkolattal szállítva Kközponti porszívó csatlakozóaljzat ALDES típusú vezetéknélküli vezérlőegységhez Központi porszívó csatlakozóaljzat elektromos kontaktussal Süllyesztő szett központi porszívó csatlakozóaljzathoz Egyenes és szögletes szerelvényekhez Borotva-csatlakozóaljzat V~ 50/60 Hz tápegység és 120/230 V~ kimenet EN és EN szabványnak megfelel Leválasztó transzformátorral Túlfeszültség és áramszünet elleni védelem, beépített relével, amely szabályozza a feszültséget (20 VA) Rögzítőperemmel szállítva Batibox süllyesztődobozzal (50 mm mélység) kat. szám: vagy téglafalba vagy gipszkartonfalba 347

25 Céliane TM csatlakozóaljzatok (Corian éjfekete) (Mahagóni) (Titán) Kiválasztási táblázat (328. oldal) Csom. Kat. szám 2P+F csatlakozóaljzat Földelt csatlakozóaljzat 16 A 250 V rugós bekötéssel gyermekvédelemmel ellátott Burkolat szükséges a szerelvény összeállításához: fehér (kat. szám: ) vagy titán (kat. szám: ) Jelzőfényessé tehető speciális burkolattal: fehér (kat. szám: ) vagy titán (kat. szám: ) Csavaros bekötésű, gyermekvédelemmel ellátott földelt aljzat Burkolat szükséges a szerelvény összeállításához: fehér (kat. szám: ) vagy titán (kat. szám: ) Jelzőfényessé tehető speciális burkolattal: fehér (kat. szám: ) vagy titán (kat. szám: ) P+F csatlakozóaljzat, reteszelt Piros burkolattal ellátva Sínezett csatlakozóaljzatok Rugós csatlakozással, burkolattal együtt szállítva 2 2P+F csatlakozóaljzat, sínezett Rögzítéshez szükséges rögzítőperem: kat. szám: kettős keret szükséges hozzá (340. oldal) Fehér Titán 3 2P+F csatlakozóaljzat, sínezett Rögzítéshez szükséges rögzítőperem: kat. szám: hármas keret szükséges hozzá (340. oldal) Fehér Titán 4 2+F csatlakozóaljzat, sínezett Rögzítéshez szükséges rögzítőperem: kat. szám: /8 modulos keret szükséges hozzá (340. oldal) Fehér Titán Csom. Kat. szám 2P+F csatlakozóaljzatok (folytatás) 2P+F földelt csatlakozóaljzat, rugós, falsíkba illeszkedő betéttárcsával Gyermekvédelemmel ellátott rugós bekötéssel Fehér betéttárcsával együtt szállítva Titán betéttárcsával együtt szállítva Kábelkivezetők Kábelszorítóval ellátott kábelkivezető Kábelkivezető 4 sorkapoccsal (1,5 mm 2 ), kábel csatlakoztatása a szerelvény elején Túlfeszültség-levezető Túlfeszültség esetén megvédi a hozzá csatlakoztatott egységeket Akár öt csatlakozóaljzat védelme Az EN szabványnak megfelel Névleges levezetési áram: 1 ka Maximális levezetési áram: 6 ka Védelmi szint: 1 kv A védelmet LED lámpák jelzik: zöld: túlfeszültségvédő üzemi állapotban piros: a modult ki kell cserélni A 250 V~ 50/60 Hz Cseremodul kat. szám: hoz Fehér Titán Vakfedelek Kifúrható, így kábelkivezetőként is használható Csatlakozóaljzatok kiemelővel 2P+F csatlakozóaljzat, kiemelővel Burkolattal együtt szállítva! Fehér Titán Kódlap reteszelt aljzatokhoz A kódlapot közvetlenül a dugóra kell ragasztani, így válik használhatóvá a reteszelt aljzatokban 348 Piros katalógusszám: új termék
