ÚJDONSÁG. Csom. Kat. szám Körmös rögzítőperemek Körmökkel - hosszúság: 27 mm Körmökkel - hosszúság: 37 mm

Átírás

1 univerzális rögzítőperemek Univerzális rögzítőperemek Céliane és Program Mosaic mechanizmusok süllyesztődobozokban való rögzítéséhez Csom. Kat. szám Batibox csavaros rögzítőperemek 71 mm osztástávolság (kiv.: kat. szám: és ) Festékvédő burkolattal kiv.: kat. szám: /64/66 Kettős anyagú rögzítőperemek a nagyobb szilárdságért Kivehető válaszfalakkal a Céliane és a Program Mosaic felszereléséhez Egy modulhoz Egyes keret - két modulhoz Univerzális rögzítőperem csavaros rögzítésű dobozokhoz Több keret függőleges vagy vízszintes illesztése 57 mm osztástávolságú, olasz típusú dobozokhoz Csom. Kat. szám Körmös rögzítőperemek Festékvédő burkolattal Kettős anyagú rögzítő a nagyobb szilárdságért Egyes keret - 2 modul Körmökkel - hosszúság: 27 mm Körmökkel - hosszúság: 37 mm Válaszfalak Batibox rögzítőperemekhez A fal hibáit ellensúlyozza és biztosítja a keretek stabil helybenmaradását 4 x 1-es keret, könnyű szétszerelhetőség mm osztástávolságú egyes kerethez kat. szám: /61/69 és soroló keretekhez Egyes keret - három modulhoz Kettes keret - 4/5 modul Függőleges vagy vízszintes szerelés Hármas keret - 6/8 modul Függőleges vagy vízszintes szerelés Négyes keret - 10 modul Függőleges vagy vízszintes szerelés X 2-es keret - 2 x 4/5 modul x 3-as keret - 2 x 6/8 modul Keresse a Legrand Csoport egyéb márkáit II. oldal 265

2 antimikrobiális Céliane TM nyirkos, vizes helyekre - IP Kiválasztási táblázat (247. oldal) Ezüst-ion technológián alapuló megoldás. Ez a technológia a baktériumok terjedésének egyik legjobb kiegészítő megelőzési módszere a szokásos tisztasági folyamatokon felül. Kisebb méretű, szigorú tisztasági előírásokkal rendelkező helyekre ajánlott: üzemi konyhák, egészségügyi intézmények, stb. Csom. Kat. szám Antimikrobiális burkolatok Világítás, fényerőszabályzás Váltókapcsolóhoz 10 AX kat. szám: vagy nyomóhoz 6 A kat. szám: Kettős váltókapcsolóhoz 10 AX kat. szám: (x 2) vagy kettős nyomóhoz 6 A kat. szám: (x 2) Ellenőrzőfényes váltókapcsolóhoz 10 AX kat. szám: vagy ellenőrzőfényes nyomóhoz 6 A kat. szám: Ellenőrzőfényes kettős váltókapcsolóhoz 10 AX kat. szám: (x 2) vagy ellenőrzőfényes kettős váltókapcsolóhoz 16 A vagy kettős nyomóhoz 6 A kat. szám: (x 2) Fényerőszabályzókhoz kat. szám: /82/84 Redőnyvezérléshez Kapcsolókhoz kat. szám: és nyomókhoz kat. szám: Csatlakozóaljzatokhoz P+F csatlakozóaljzatokhoz kat. szám: Keretek és burkolatok csavarokkal szállítva A szereléshez Batibox kiegészítők használata ajánlott kat. szám: /61/69 Csom Kat. szám IP 44 burkolatok Világításhoz Egyes világításvezérlő egységhez: 10 AX váltókapcsoló kat. szám: vagy nyomó 6 A kat. szám: Kettős világításvezérlő egységhez: kettős váltókapcsoló 10 AX kat. szám: (x 2) vagy kettős nyomó 6 A kat. szám: (x 2) Egyes, ellenőrzőfényes világításvezérlő egységhez: váltókapcsoló 10 AX kat. szám: vagy 6 A nyomó kat. szám: LED-del működtethető (263. oldal) Kettős, ellenőrzőfényes világításvezérlő egységhez: kettős váltókapcsoló 10 AX kat. szám: (x 2) vagy kettős váltókapcsoló 16 A kat. szám: (x 2) vagy kettős nyomó 6 A kat. szám: (x 2) Egyes címketartós világításvezérlő egységhez: váltókapcsoló 10 AX kat. szám: vagy nyomó 6 A kat. szám: LED-del működtethető (263. oldal) P+F csatlakozóaljzathoz kat. szám: csapófedéllel Cat.6-os aljzatokhoz kat. szám: /41/ TV aljzatokhoz kat. szám: TV-R-SAT aljzatokhoz kat. szám: Antimikrobiális keretek Egyes keret IP 44 keretek Egyes Kettes keret 71 mm osztástávolság Függőleges vagy vízszintes szerelés kat. szám: /61/ Kettes keret 71 mm osztástávolság Függőleges vagy vízszintes szerelés Hármas keret 71 mm osztástávolság Függőleges vagy vízszintes szerelés Batibox süllyesztődobozok (330. oldal) *AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas 264

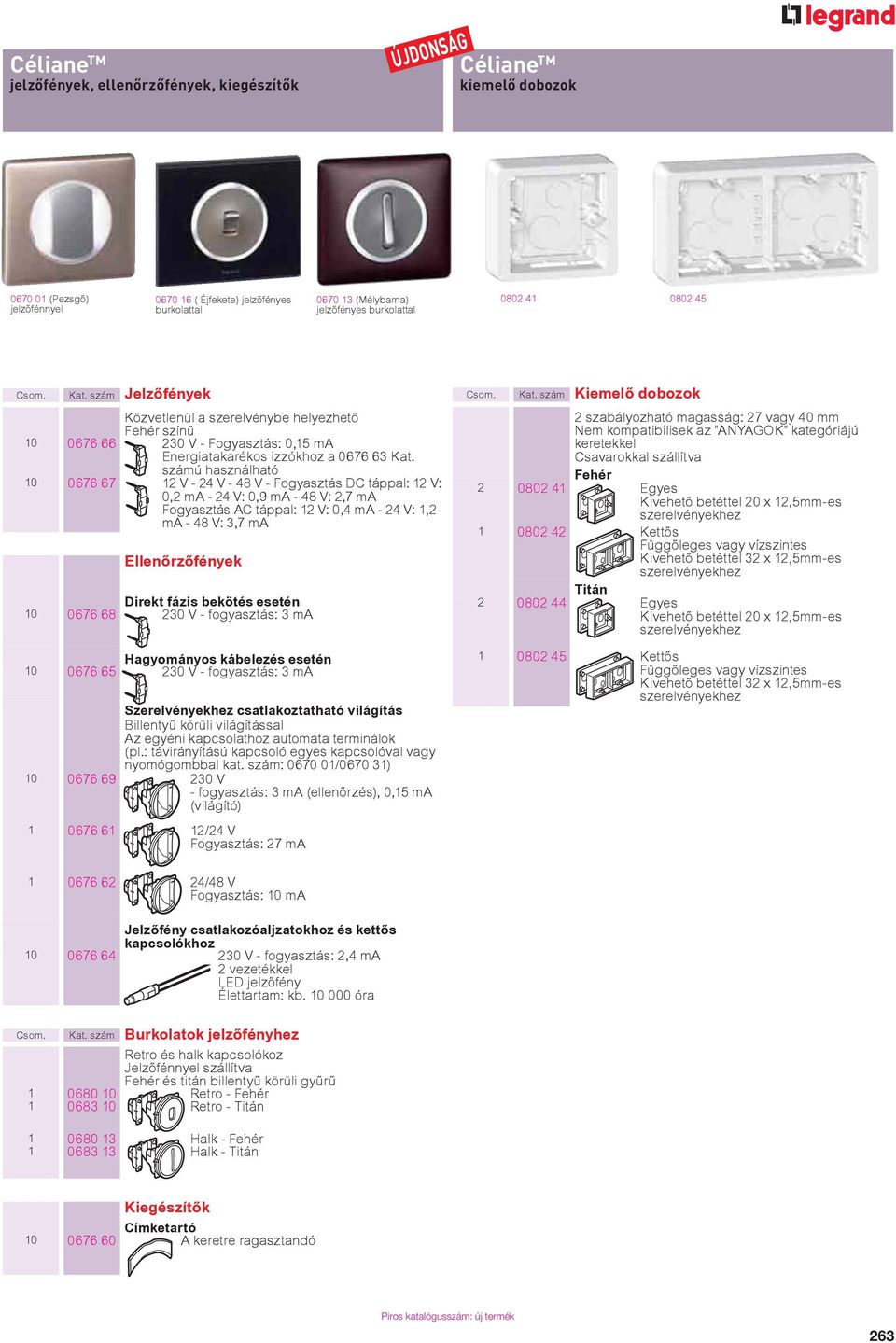

3 jelzőfények, ellenőrzőfények, kiegészítők Céliane TM kiemelő dobozok (Pezsgő) jelzőfénnyel ( Éjfekete) jelzőfényes burkolattal (Mélybarna) jelzőfényes burkolattal Csom. Kat. szám Jelzőfények Közvetlenül a szerelvénybe helyezhető Fehér színű V - Fogyasztás: 0,15 ma Energiatakarékos izzókhoz a Kat. számú használható V - 24 V - 48 V - Fogyasztás DC táppal: 12 V: 0,2 ma - 24 V: 0,9 ma - 48 V: 2,7 ma Fogyasztás AC táppal: 12 V: 0,4 ma - 24 V: 1,2 ma - 48 V: 3,7 ma Ellenőrzőfények Direkt fázis bekötés esetén V - fogyasztás: 3 ma Hagyományos kábelezés esetén V - fogyasztás: 3 ma Szerelvényekhez csatlakoztatható világítás Billentyű körüli világítással Az egyéni kapcsolathoz automata terminálok (pl.: távirányítású kapcsoló egyes kapcsolóval vagy nyomógombbal kat. szám: / ) V - fogyasztás: 3 ma (ellenőrzés), 0,15 ma (világító) /24 V Fogyasztás: 27 ma Csom. Kat. szám Kiemelő dobozok 2 szabályozható magasság: 27 vagy 40 mm Nem kompatibilisek az "ANYAGOK" kategóriájú keretekkel Csavarokkal szállítva Fehér Egyes Kivehető betéttel 20 x 12,5mm-es szerelvényekhez Kettős Függőleges vagy vízszintes Kivehető betéttel 32 x 12,5mm-es szerelvényekhez Titán Egyes Kivehető betéttel 20 x 12,5mm-es szerelvényekhez Kettős Függőleges vagy vízszintes Kivehető betéttel 32 x 12,5mm-es szerelvényekhez /48 V Fogyasztás: 10 ma Jelzőfény csatlakozóaljzatokhoz és kettős kapcsolókhoz V - fogyasztás: 2,4 ma 2 vezetékkel LED jelzőfény Élettartam: kb óra Csom. Kat. szám Burkolatok jelzőfényhez Retro és halk kapcsolókoz Jelzőfénnyel szállítva Fehér és titán billentyű körüli gyűrű Retro - Fehér Retro - Titán Halk - Fehér Halk - Titán Kiegészítők Címketartó A keretre ragasztandó 263

4 audió rendszerek (Juhar) (Világosnikkel) (Rozsdabarna) Csom. Kat. szám Egyhelyiséges audió rendszer A szereléshez 50 mm mélységű Batibox süllyesztődoboz szükséges RDS tuner tápegységgel Beépített tápegység: 230 V Kézi vagy automatikus csatornakeresés (RDS keresés) 10 csatorna tárolása Beépített antenna (érzékenység állítható) Hangerősség, balance és hangszínszabályozás Ø3,5 mm-es Jack bemenettel (kábel nélkül) 4/8 vagy 16 Ω hangszórókhoz 2X3 W sztereó és mono kimenetek Csatornakijelzés és két kedvencek lista létrehozása (2 X 8 adó) Ébresztő funkció (2 különböző időbeállítás) Hangszóró választás (bal/jobb) az ébresztő funkcióhoz Hotel funkció: csak az előre beállított frekvenciák elérése Állítható hangerő bekapcsoláskor 4/5 keretekkel használható ( oldal) kat.szám: Sztereó helyi erősítő FM tunerrel Tápegység 15V= Kézi vagy automatikus csatornakeresés 10 csatorna tárolása Beépített antenna (állítható érzékenység) Be/Ki vezérelt hangerőszabályzás Ø3,5 mm Jack bemenettel (kábel nélkül) 4/8 vagy 16 Ω hangszórókhoz Sztereó és mono kimenet Tápegység helyi erősítőhöz, beépített hangszóróval Tuner megtáplálására Kat. szám: , a rádió vagy zene lejátszására Hangszóró: 1W- 16Ω Csom. Kat. szám Többhelyiséges audió rendszer A szereléshez 50 mm mélységű Batibox süllyesztődoboz szükséges Központi bemeneti egység, tápegységgel A főbb hangforrások kapcsolására (Hi-Fi, számítógép, stb.) Ø3,5 mm-es Jack dugóval (a kábel nem tartozék) Moduláris tápegységgel szállítva (15 V - 60 W, 4.5 modul) Helyi sztereó vezérlőegység LCD kijelzővel LCD kijelzővel, a zenei forrás kiválasztására Ø3,5 mm-es Jack bemenettel (kábel nélkül) Időkijelzés Hangerősség és hangszínszabályzás Beépített ébresztőfunkció Hívóegység és belső kommunikációs funkció (general call) Ω hangszóróval kompatibilis 2 x 1,5 W hangszóróhoz Kiegészítő kommunikációs egység Bővítőegység helyi sztereó erősítőhöz Automatikus és kézi hangolás Intercom és gyermekfi gyelő funkció monitor Hangszórók Süllyesztett Falba süllyesztett hangszóró Max teljesítmény: 2 W - 16 Ω - 2" Süllyesztett dobozba szerelhető 50 mm-es mélység ajánlott Álmennyezeti hangszórók A helyi vezérlő egységhez kapcsolódik (kat. szám: ) vagy a tunerhez (kat. szám: vagy ) Spot hangszóró- fehér 27 mm mélység, átmérő: 65 mm Látható mélység: 11 mm Teljesítmény: 2 W- 16 Ω - 2" Nem látható hangszóró többzónás kihangosító-rendszerhez Zenelejátszás a hangszóró láthatóság a nélkül 15 V - 60 W tápegységhez (kat. szám: ) Max. teljesítmény: 8 W, mélység: 98 mm - 8 Ω Standard süllyesztett hangszóró - fehér 100 W - 8 Ω - 6,5" Átmérő: 198 mm Mélység: 85 mm Batibox süllyesztődobozok (330. oldal) 262

5 audió/videó aljzatok (Fehérüveg) (Levendula) (Céliane vagy Mosaic keretekkel szerelve) Csom. Kat. szám. Hangszóró csatlakozóaljzat (2 kivezetővel) Egyszerű csíptetős csatlakozás (fekete/piros) Kettős aljzat létrehozása: két egyes mechanizmus (kat. szám: ) és speciális burkolat fehér (kat. szám: ) vagy titán (kat. szám: ) Audió és videóaljzatok Csavaros bekötés az egyszerű vezetékezésért RCA tripla aljzat Videó és a sztereó audió kapcsolat külső egységekre: DVD lejátszó, kamera, videó Kettős aljzat létrehozása: két egyes mechanizmus (kat. szám: ) és egy burkolat fehér (kat. szám: ) vagy titán (kat. szám: ) RCA dupla aljzat és egy S-video bemenet Videó kapcsolat külső egységekre: DVD lejátszó, kamera, videó Kettős aljzat létrehozása (2 RCA + 1 S-video): két mechanizmus (kat. szám: ) és egy burkolat fehér (kat. szám: ) vagy titán (kat. szám: ) YUV videó aljzat Nagy felbontású kapcsolat: DVD, számítógép monitor, plazma képernyő, projektor, stb. Ajánlott kábel: 3 x 3 mm mini koax, max. 25 m 3 x RG 59 koax, max. 50 m Kettős YUV aljzat kialakítása: két mechanizmus (kat. szám: ) és egy burkolat fehér (kat. szám: ) vagy titán (kat. szám: ) HDMI típusú A audió/videó aljzat Nagy felbontású, digtális, audió/videó jelek átvitele az egységek (HD-DVD, Blu-Ray lejátszó, játékkonzol, stb.) és egy kompatibilis jelvevő (plazma, LCD) között HD15 videóaljzat érintkezős VGA kapcsolat a számítógép kijelzőnek, plazma képernyőnek, prokejtornak Csom. Kat. szám. HD15 erősítő + 3,5 mm jack szett HD15 erősítő + 3,5 mm jack szett 20 m-nél nagyobb távolságú audió/videó kapcsolatra HD15 aljzaton keresztüli videó kapcsolat 3,5 mm-es jacken keresztüli sztereó audió kapcsolat A szett tartalmaz: - egy 4 modulos jeladó, HD15 csatlakozóval és 3,5 mm-es jackkel - egy 4 modulos jelvevő, HD15 csatlakozóval és 3,5 mm-es jackkel - egy 4 modulos tápegység A jeladó és jelvevő közötti kapcsolat: Cat.6 hálózati kábelen keresztül A jeladó és jelvevő szerszám nélküli RJ45 LCS 2 csatlakozóval ellátott Fehér Titán Egyéb aljzatok DVI-I aljzat Nagy felbontású digitális és analóg jelek közvetítése a források (számítógép) és az jelvevők (plazma, LCD, projektor, stb) között HD15 aljzat + 3,5 mm Jack Csavaros 15 csatlakozós VGA és audió kapcsolat a számítógép kijelzője, a plazma képernyő stb. és a hordozható egységek között 3,5 mm audió Jack bemenet Sztereó kapcsolat az egységek között Batibox süllyesztődobozok (330. oldal) 261

6 informatikai csatlakozóaljzatok, Wi-Fi csatlakozási pontok (Éjfekete) (Kobaltkék) (Pezsgő) Csom. Kat. szám RJ45 aljzatok Szerszám nélküli gyors csatlakozós, LCS 2 csatlakozóval AWG kábellel is használható A csatlakozók kettős színjelöléssel ellátottak (A és B bekötési mód) Az ISO/IEC , EN és EIA/TIA 568- as standardnak megfelelő Cat.6A csatlakozóaljzat - STP - fémes árnyékolással Egyes aljzat létrehozása: mechanizmus (kat. szám: ) és burkolat (kat. szám: fehér vagy kat. szám: titán) Dupla aljzat létrehozása: két mechanizmus (kat. szám: ) és egy burkolat (kat. szám: fehér vagy kat. szám: titán) Cat.6 aljzat Egyes aljzat létrehozása, az alábbi mechanizmusokból és burkolatokból: kat. szám: (fehér) vagy kat. szám: (titán) Dupla aljzat létrehozás: két mechanizmus (kat. szám: /45) és egy burkolat (kat. szám: fehér vagy kat. szám: titán) FTP aljzat Kihúzható kábeles RJ45 aljzat Automatikus, nyomógombbal feltekercselhető kábellel (1 m) Aljzat Cat.6 - FTP Aljzat Cat.6 - UTP Egyéb informatikai aljzatok Anya USB aljzat A multimédia kapcsolatok közelebb kerülnek a felhasználóhoz (nyomtató, kamera) Csavaros bekötés a hátoldalon, 1 mm keresztmetszet 9-tűs SUB-D aljzat RS 232 soros csatlakozáshoz Csavaros bekötés A hardver és a periférikus berendezések közötti adatátvitelhez Csom. Kat. szám RJ45 előlapok és adapterek Zárható előlap adapter Fehér Titán Systimax csatlakozó adapter Systimax adapter 1 modulos, 1 burkolat kat. szám: (fehér) vagy (titán) 2 modulos kivitel: két mechanizmus alkalmazásával kat. szám: és 1 burkolat kat. szám: (fehér) vagy (titán) Wi-Fi csatlakozási pont A számítógép hálózat bővítésére Vezetéknélküli kapcsolatot teremt a házban egy Wi- Fi kártya segítségével RJ45 aljzat helyére, vagy annak kiegészítésére (min. Cat.5e kábelezés szükséges) Egycsatornás bg Tápellátás 230 V Csatlakozó blokk - fehér Kettes Batibox süllyesztődobozba gipszkarton- vagy téglafalba (mélység: 50 mm) Tápellátás 230 V Csatlakozó blokk - titán Kettes Batibox süllyesztődobozba gipszkarton- vagy téglafalba (mélység: 50 mm) Szabályozható kétcsatornás a + bg PoE tápegység (Power over Ethernet) ag standard PoE injektor szükséges a működéshez Megfelel a bg és a a standardnak Maximum átviteli sebesség: 2 x 54 Mbps Biztonság: WEP, WPA, WPA2 (802.11i) Webes interfészen keresztül programozható Csatlakozási pont tájékoztató CD-vel szállítva "Beállítási varázsló" funkció Kettes Batibox süllyesztődobozba Telefon és adat hálózatokhoz RJ45 Cat.5e FTP 9 érintkezős Összeköthető szimpla TV aljzattal TV + RJ45 dupla aljzat létrehozás: kat. szám: és burkolat kat. szám: (fehér) vagy kat. szám: (titán) 260

7 antenna- és telefonaljzatok (Kárminszínű bőr) (Rozsdabarna) Csom. Kat. szám Antenna csatlakozóaljzatok Ajánlott kábel: 17/19 VATC A DTT és HDTV-vel kompatibilis TV-RD-SAT aljzat Földfelszíni és műholdas rendszerekhez, egyedi demodulátorral. A digitális adások vételére is alkalmas. Automatikus csatlakozó a koax kábelhez TV 5-68/ MHz és FM 87,5-108 MHz SAT Mhz Csillapítás 2 db Végzáró Csillagpontos hálózathoz Csillapítás: 1,5 db Átmenő Erősítő használata ajánlott Maximum 4 aljzat használható a rendszerben Összekapcsolási csillapítás 2 db Végcsillapítás: 14 db Csom. Kat. szám TV-R és TV-R-SAT előlapok Más gyártók TV aljzatainak alkalmazásához (pl: Hirschmann) TV-R előlap Fehér Titán TV-R-SAT előlap 2 kivezetővel Fehér Titán TV-R-SAT előlap 3 kivezetővel Fehér Titán Telefonaljzatok RJ11 telefonaljzat RJ12 telefonaljzat Végzáró Erősítő használata ajánlott A rendszer végére kell telepíteni Csillapítás: 10 db kábeles végzáró Létező szerelvényhez műholdas vétel hozzáadása, keverő nélkül, második kábel bekötésével használható TV aljzatok Telefonaljzattal használhatóak kat. szám: , egy TV+telefon aljzat kialakítására, burkolattal kat. szám: (fehér) vagy (titán) Végzáró Csillagpontos hálózathoz Kicsatolási csillapítás: 1,5 db ( MHz) Átmenő Kicsatolási csillapítás: 14 db ( MHz) Végzáró Kicsatolási csillapítás: 10 db ( MHz) A termékekr l b vebben az e-katalógusban tájékozódhat III. oldal 259

8 csatlakozóaljzatok (Porcelán) (Corian éjfekete) (Mahagóni) Csom. Kat. szám 2P+F csatlakozóaljzat Földelt csatlakozóaljzat 16 A V rugós bekötéssel gyermekvédelemmel ellátott Burkolat szükséges a szerelvény összeállításához: fehér (kat.szám: ) vagy titán (kat.szám: ) Jelzőfényessé tehető speciális burkolattal: fehér (kat. szám: ) vagy titán (kat. szám: ) Csavaros bekötésű, gyermekvédelemmel ellátott földelt aljzat Burkolat szükséges a szerelvény összeállításához: fehér (kat. szám: ) vagy titán (kat. szám: ) Jelzőfényessé tehető speciális burkolattal: fehér (kat. szám: ) vagy titán (kat. szám: ) P+F csatlakozóaljzat szünetmentes hálózatokhoz Piros burkolattal ellátva Sínezett csatlakozóaljzatok Rugós csatlakozással, burkolattal együtt szállítva 2x2P+F csatlakozóaljzat, sínezett Rögzítéshez szükséges rögzítőperem: kat. szám: kettős takarókeret szükséges hozzá ( oldal) Fehér Titán 3x2P+F csatlakozóaljzat, sínezett Rögzítéshez szükséges rögzítőperem: kat. szám: hármas takarókeret szükséges hozzá ( oldal) Fehér Titán Csom. Kat. szám Kábelkivezetők Kábelszorítóval ellátott kábelkivezető Kábelkivezető 4 sorkapoccsal (1,5 mm 2 ), kábel csatlakoztatása a szerelvény elején Túlfeszültséglevezető Túlfeszültség esetén megvédi a hozzá csatlakoztatott egységeket Akár öt csatlakozóaljzat védelme Az EN szabványnak megfelel Névleges levezetési áram: 1 ka Maximális levezetési áram: 6 ka Védelmi szint: 1kV A védelmet LED lámpák jelzik: - zöld: túlfeszültség védő üzemi állapotban - piros: a modult ki kell cserélni A V~ - 50/60 Hz Cseremodul kat. szám: hoz Vakfedelek Fehér Titán Kifúrható, így kábelkivezetőként is használható 4x2+F csatlakozóaljzat, sínezett Rögzítéshez szükséges rögzítőperem: kat. szám: /8 modulos takarókeret szükséges hozzá ( oldal) Fehér Titán Csatlakozóaljzatok kiemelővel 2P+F csatlakozóaljzat, kiemelővel Burkolattal együtt szállítva! Fehér Titán Kódlap szünetmentes aljzatokhoz A kódlapot közvetlenül a dugóra kell ragasztani, így válik használhatóvá a szünetmentes aljzatokban Borotva csatlakozóaljzat (257. oldal) 258

9 hőmérséklet szabályozás Céliane TM központi porszívó- és borotva csatlakozóaljzat (Juhar) (Titán) (Homokszürke) (Fehér) Csom. Kat. szám Hőmérséklet-szabályzó egységek Szobatermosztát Hagyományos radiátorokhoz, padlófűtéshez, olaj- és gázkazánokhoz Légkondicionáló rendszerekhez téli/nyári beállítással A központi termosztáttal lekapcsolható Szabályozási tartomány: 7 C - 30 C Szabályozási pontosság: +/- 0,5 C Egy feszültségmentes kimeneti kontakt Megszakítóképesség: max. 8 A Szobatermosztát kiegészítő bemenettel A programozó vezérléséhez kiegészítő bemenet Hagyományos radiátorokhoz, padlófűtéshez, olaj- és gázkazánokhoz Szabályozási tartomány: 7 C - 30 C Szabályozási pontosság: +/- 0,5 C Megszakítóképesség: max. 8 A Programozható szobatermosztát Hagyományos radiátorokhoz, padlófűtéshez, olaj- és gázkazánokhoz 7 napos programozás A hőmérséklet állandó kijelzése 4 előre beállított program, 1 szabadon beállítható Szabályozási tartomány: 7 C - 30 C Szabályozási pontosság: +/- 0,5 C Manuális átállítási lehetőség Üzemi tartalék: 100 óra 1 kimenet váltóérintkezős kontaktussal Megszakítóképesség: max. 8 A Hőmérsékletmérő termosztáthoz Csak a hőmérséklet mérésére (nem állítható) Nagyobb a helyiségbe szerelendő, ahol több hőmérsékleti értékből lehet átlagolni a beállított értéket Egyes Batibox süllyesztődobozba vagy falon kívüli szerelésre Céliane kerettel, 1,5 m magasságba Távolság a termosztáttól: max. 50 m Hőmérsékletmérő termosztáthoz kat. szám: Csom. Kat. szám Központi porszívó csatlakozóaljzat fehér titán Nem sorolható másik Céliane mechanizmussal Nem szükséges süllyesztődoboz 51 mm csőhöz csatlakozik és 38 mm cső csatlakoztatható bele Burkolattal szállítva Központi porszívó csatlakozóaljzat ALDES típusú vezetéknélküli vezérlőegységhez Központi porszívó csatlakozóaljzat elektromos kontaktussal Süllyesztő szett központi porszívó csatlakozóaljzathoz Egyenes és szögletes szerelvényekhez Borotva csatlakozóaljat V~ - 50/60 Hz tápegység és 120/230 V~ kimenet EN és EN szabványnak megfelel Leválasztó transzformátorral Túlfeszültség és áramszünet elleni védelem, beépített relével, amely szabályozza a feszültséget (20 VA) Rögzítőperemmel szállítva Batibox süllyesztődobozzal (50 mm mélység) kat. szám: vagy 2 x téglafalba vagy gipszkartonfalba Termosztát padlófűtéshez Be/Ki kapcsolóval és jelző LED-del, 4 m-es érzékelő kábellel ellátva Szabályozási tartomány: 5 C - 30 C Megszakítóképesség: 8 A V rezisztív kör 4 A V induktív kör 230 V~ - 50/60 Hz Keresse a Legrand energiahatékony megoldásait III. oldal 257

10 kulcsos kapcsolók, hotelkártya-kapcsolók Céliane TM redőnyök és tetőtéri ablakok vezérlése (Vörösréz) (Kekizöld) (Kobaltkék) (Mélybarna) Csom. Kat. szám Kulcsos kapcsolók Alkamazható zárbetét: kat. szám: vagy standard európai zárbetét Kétállású kulcsos kapcsoló NO érintkező - 6 A V A kulcs mindkét állásban kivehető (zárbetét nélkül szállítva) Háromállású kulcsos nyomó Váltóérintkezős kapcsoló, "off" állással 6 A V A kulcs csak "off" állásban vehető ki Zárbetét Standard európai zárbetét 3 kulccsal szállítva Kulccsal vezérelhető vészvilágítási egység Egyidejű távvezérléshez: a normál világítás lekapcsolása és a vészvilágítás bekapcsolása A vezérlőpontok számának megnövelése az épület áramtalanításához Burkolat: kat. szám: fehér vagy kat. szám titán A multifunkciós vezérlő egységgel együtt használandó kat. szám: (441. oldal) Hotelkártya-kapcsolók Az energiaellátás bekapcsolása a kártya behelyezésével Időkésleltetés: 30 mp a kártya eltávolítása után Kártyás kapcsoló Tápfeszültség: 230 V - 50/60 Hz Kulcs és cimketartós hotelkártya Csom. Kat. szám Redőnyvezérlők 6 A V~ Redőnykapcsoló (leengedés/felhúzás/leállítás) Redőnymotor direkt vezérlésére Redőnynyomó (leengedés/leállítás/felhúzás) Az elektronikus vezérlőegységen keresztüli vezérlés (fel-stop-le) Érintős redőnyvezérlő (leengedés/leállítás/ felhúzás) Az elektronikus vezérlőegységen keresztüli motorvezérlés (leengedés/ felhúzás/leállítás) 24 órás programozható redőnyvezérlők Programozható kapcsoló Programozható redőnykapcsoló Programozható vezérlőegység napellenzőhőz, redőnyhőz Redőny leengedés és felhúzás programozására alkalmas Program manuális felülírása lehetséges Tápfeszültség: 230 V~ - 50/60 Hz Megszakítóképesség: 3 A V Redőnyrelé csoportos vezérléshez A programozható redőnykapcsolóval együtt alkalmas a redőnyök egyidejű vezérlésére Tetőablak vezérlés A tetőablak motor vezérlésére alkalmas 230 V ill V-os motorok vezérlésére RTS kompatibilis, rádióvezérlésű egyedi redőnykapcsoló Az RTS kompatibilis redőnyvezérlők távirányítására Rádióvezérlésű jeleket küld az RTS motornak: leengedés/felhúzás/leállítás Hatótávolság: 50 m (szabadban) 1 CR V lítium elemmel működik (tartozék) Falra szerelhető, nincs szükség süllyesztődobozra Batibox süllyesztődobozok (330. oldal) 256

11 Céliane TM világításvezérlés, jelzőfények, ventilátorvezérlés, dallamcsengők (Pisztácia) (Cement) (Mahagóni) Csom. Kat. szám Kétpólusú kapcsoló 20 AX* Lehetővé teszi a fázis és a nulla vezezetékek egyidejű megszakítását Csatlakozó kapacitás: 2 x 2,5 mm 2 vagy 1 x 4 mm Jelzőfényessé vagy ellenőrzőfényessé tehető LED-del (kat. szám: , 263. oldal) és a hozzá való burkolattal (kat. szám: , fehér vagy kat. szám: , titán) Húzózsinóros kapcsolók Húzózsinóros váltókapcsoló AX * Húzózsinóros nyomó A Húzózsinór Hossz: 1.5 m Jelzőfény Folyosói világításhoz és jelzéshez 230 V~ LED Jelzőfény Két világítási szint 4 színű megvilágítással, címketartóval és címkézéshez 10 piktogrammal együtt szállítva Tartalékvilágítsi jelzőlámpa Készenléti állapotban körben kék LED világít Áramszünet esetén automatikus felkapcsolódás (fehér LED) Üzemidő: max. 1 óra Mobil tartalékvilágítás Az aljzatból való kihúzáskor a lámpa automatikusan felkapcsolódik Hálózati meghibásodás esetén a lámpa váltakozó villanásával lokalizálható Hatótávolság: 5 m Üzemidő: max. 1 óra Csom. Kat. szám Mechanikus ventilátorszabályzás Ventilátorvezérlő Két fokozatú Ventillátorszabályzók Három fokozatú (1-0-2) Négy fokozatú ( ) Késleltetett ventilátor kapcsoló A ventilátor és a világítás bekapcsolására A világítás lekapcsolásakor a ventilátor tovább működik a késleltetésnek megfelelően Időzítés: 25 mp - 15 perc Beépített jelzőfény Max. terhelés: - Világítás: 250 W - Ventilátor: 250 VA Dallamcsengők fényjelzéssel Akár 5 nyomó használatával két bejárat vezérlésére is alkalmas 13 választható dallam - különböző dallam bejáratonként Állítható hangerősség: db/ 1 m LED-del ellátva, ami működéskor villogással jelez Tápfeszültség: 8-12 V~50 Hz Javasolt 8 VA transzformátor kat. szám: Céliane nyomógombos kapcsolóval működtethető (kat. szám: ) Tápfeszültség: 230 V~ - 50 Hz Céliane nyomógombos kapcsolóval működtethető (kat. szám: ) Keresse a Legrand Csoport egyéb márkáit II. oldal *AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas 255

12 fényerőszabályzók és egyéb világításvezérlők (Fehér) (Titán) (Tölgy) (Pezsgő) (Rozsdamentes acél) Csom. Kat. szám Fényerőszabályzók V~ Nyomógombos fényerőszabályzó W Max. terhelések: - fényerőszabályozható LED 230 V~ - izzó- és halogénlámpa 230 V~: min. 40 W - max. 300 W - ELV halogénlámpa elektronikus vagy ferromágneses transzformátorral: max. 300 VA - elektronikus előtétű fénycsövek: max. 160 VA A nulla vezeték mindenképp szükséges a működéséhez Az izzó típusához be kell állítani a fényerőszabályzót Azonos áramkörön azonos típusú fényforrásokat kell használni Nyomógombos fényerőszabályzó (távirányítható) W Max. terhelések: - izzó- és halogénlámpa 230 V~: min. 40 W - max. 400 W - ELV halogénlámpa elektronikus vagy ferromágneses transzformátorral: max. 400 VA Fényerőszabályzóként (előre beállított fényerősség szintek: %), vagy éjjeli jelzőfényként is használható (fokozatos fénylekapcsolás 1 óra alatt) Állapotszint memória újrabekapcsoláskor (kikapcsolható) Vezérelhető: - egy váltókapcsolóval (kat. szám: ) - egy vagy több nyomóval (kat. szám: ) - TV vagy DVD távirányítóval (nem tartozék) összetanítás után A legtöbb kapható távírányítóval összetanítható (Be/Ki funkció, fényerőszabályzás) Többszörös terhelhetőségű nyomógombos fényerőszabályozó W Vezérelhető: - egy váltókapcsolóval (kat. szám: ) - egy vagy több nyomóval (kat. szám: ) Nyomógombos fényerőszabályozó W Max. terhelések: - izzó- és halogénlámpa 230 V~: min. 40 W - max. 600 W - ELV halogénlámpa vagy ferromágneses transzformátorral: max. 600 VA Állapotszint memória újrabekapcsoláskor (kikapcsolható) Vezérelhető: - egy vagy több nyomógombbal (kat. szám: ) be/kikapcsoláshoz és fényerőszabályzáshoz Nyomógombos fényerőszabályzó W Max. terhelések: - izzó- és halogénlámpa 230 V~: min. 40 W - max. 300 W - ELV halogénlámpa ferromágneses transzformátorral: max. 300 VA Vezérelhető: - nem jelzőfényes/ellenőrzőfényes nyomóval Érintős fényerőszabályzó W Max. terhelések: - izzó- és halogénlámpa 230 V~: min. 40 W - max. 300 W - ELV halogénlámpa ferromágneses és elektronikus transzformátorral: max. 300 VA Vezérelhető: - egy vagy több nyomógombbal (kat. szám: ) be/kikapcsoláshoz és fényerőszabályzáshoz Csom. Kat. szám Fényerőszabályzók V~ (folytatás) Fényerőszabályzó W Max. terhelések: - izzó- és halogénlámpa 230 V~: min. 60W - max W - ELV halogénlámpa ferromágneses és elektronikus transzformátorral: max VA Kettős süllyesztődobozba szerelendő (330. oldal) A rögzítéshez- 4/5 modulos keret szükséges - egy vagy több nyomógombbal vagy váltókapcsolóval Fényerőszabályzó 0-10 V Lehetővé teszi 0-10 V-os elektronikus előtétű fénycsövek be/kikapcsolását és fényerőszabályzását - egy vagy több nyomógombbal Mennyezeti ventilátor szabályzó A mennyezeti ventilátor vezérlésére és annak sebességének szabályzására alkalmas Vezérlőegység Lexic távvezérelhető fényerőszabályozókhoz Segítségével vezérelhetjük a Lexic moduláris távvezérelhető fényerőszabályzókat (kat. szám: /71) Időkapcsoló Nulla nélkül, két vezetékes W Időkésleltetés: 25 mp - 15 perc Max. terhelések: - izzó- és halogénlámpa 230 V~: min. 60 W - max W - ELV fénycső : max. 400 VA - motor vezérléséhez (pl. ventilátor) max. 250 VA Programozható időkapcsoló Használható: - fűtés vezérlésére: 2 utasítás küldése, (komfort/csökkentett mód) vagy - elektromos rendszer programozott be/kikapcsolására (pl.: rádió) Az aktuális program állandó kijelzése 7 napos program Kapacitás: max. 28 program Egy kimenet váltóérintkezős kapcsolónként 230 V~ - 50/60 Hz tápegység Max. terhelés: 2300 W 254

13 nyomók és mozgásérzékelős kapcsolók (Füstszürke) (Levendula) (Homokbarna) Csom. Kat. szám Nyomók, 6 A Váltóérintkezős nyomó - NO-NC érintkező Lehetséges változatok: - jelzőfényes LED-del: / 67 vagy ellenőrzőfényes LED-del: /61/62 és a hozzá való burkolat: (fehér) vagy (titán) - kettős nyomó: két mechanizmus: vagy , és egy burkolat kombinációja: (fehér) vagy (titán) - címketartóval, LED-del (263. oldal) és a hozzá való burkolat: (fehér) vagy (titán), kivétel: Billentyű körüli világítással. - ötös nyomó: 5 mechanizmus: /32 és egy burkolat kombinációja: (fehér) vagy (titán) Váltóérintkezős nyomó - NO-NC érintkező Nyomó Váltóérintkezős nyomó - retro - NO-NC érintkező Lehetséges változatok: - ellenőrző vagy jelzőfényes burkolat világítással: (fehér) vagy (titán) - kettős nyomó: két mechanizmus: vagy , és egy burkolat kombinációja: (fehér) vagy (titán) Billentyű csak titán színben választható Nyomógombos váltónyomó - NO-NC érintkező Burkolat: (fehér) vagy (titán) Billentyű csak titán színben válaszható Váltónyomó - halk - NO-NC érintkező Lehetséges változatok: - jelzőfényes világító burkolattal: (fehér) vagy (titán), LED-del - kettős nyomó: két mechanizmus: , és egy burkolat kombinációja: (fehér) vagy (titán) Billentyű csak titán színben válaszható Nyomó ellenőrzőfénnyel 6 A - NO érintkező Lehetséges változatok: - ellenőrzőfényes nyomóként használható a feszültségmentes csatlakozók és az ellenőrzőfényes LED-del: (263. oldal) - kettős nyomó: két mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) Csom. Kat. szám Mozgásérzékelős kapcsoló V~ Állítható fényerősség: lux Állítható időzítés: 1 mp - 16 perc (ismétlés, amíg a mozgás érzékelhető) Kézi távirányítás lehetséges nyomógombbal: kat. szám mm mély doboz ajánlott a szereléshez A világítás kézi vezérléséhez nyomógomb használható (kivéve: ) Infraszem érzékelési távolsága: max. 10 m-ig állítható (kivéve: ) Mozgásérzékelős kapcsoló nulla vezeték nélkül W Hagyományos kapcsoló helyett szerelhető fel, külön kábelezés nélkül Max. terhelések: - izzó- és halogénlámpa 230 V~: min. 40W max. 400 W - ELV halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel: max. 400 VA Vízszintes látószög: Be/Ki funkcióval Be/Ki funkció nélkül Mozgásérzékelős kapcsoló nulla vezetékkel W Max. terhelések: - izzó- és halogénlámpa 230 V~: max W - ELV halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel: max VA - szellőző ventilátor: max. 100 VA Be/Ki funkcióval Be/Ki funkció nélkül Mozgásérzékelős jelzőfény Fényerősség: 20 lux A sötétben való tájékozódáshoz Éjszakai fény vagy gyenge fény funkció Infravörös érzékelés Érzékelési távolság: max. 6m Vízszintes látószög: 180 Ajánlott szerelési magasság: kapcsolóval vagy csatlakozóaljzattal azonos magasság Halk távirányító kapcsoló W Nyomógombbal távirányítható 253

14 kapcsolók 2 x (Alumínium) (Bambusz) (Pezsgő) (Feketeüveg) Csom. Kat. szám Kapcsolók Váltókapcsoló 10 AX * V~ Lehetséges változatok: - jelző vagy ellenőrzőfényes LED-del (263. oldal) és a hozzá való burkolat: (fehér) vagy (titán) - kettős váltókapcsoló: két mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) - címketartóval és ellenőrzőfénnyel (263. oldal) és a hozzá való burkolattal: (fehér) vagy (titán) - hármas váltókapcsoló: 3 mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) - ötös váltókapcsoló: 5 mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) Váltókapcsoló 16 A - 230V~ Lehetséges változatok: - jelző vagy ellenőrzőfényes LED-del (263. oldal) és a hozzá való burkolat: (fehér) vagy (titán) - kettős váltókapcsoló: két mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) - címketartóval és ellenőrzőfénnyel (263. oldal) és a hozzá való burkolat: (fehér) vagy (titán) - hármas váltókapcsoló: 3 mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) - ötös váltókapcsoló: 5 mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) Váltókapcsoló - retro 6 AX*- 230 V~ Lehetséges változatok: - ellenőrző vagy jelzőfényes burkolat világítással: (fehér) vagy (titán) - kettős váltókapcsoló: két mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) Billentyű csak titán színben választható Csom. Kat. szám Kapcsolók (folytatás) Váltókapcsoló - halk 6 AX * V~ Lehetséges változatok: - jelző vagy ellenőrzőfényes burkolat világítással: (fehér) vagy (titán), LED-del - kettős váltókapcsoló: két mechanizmus: és egy burkolat kombinációja: (fehér) vagy (titán) Billentyű csak titán színben választható Váltókapcsoló nulla vezeték nélkül, ellenőrzőfényes Max. 4 A (min. 60 W) Beépített ellenőrzőfényes funkció Érintőkapcsoló nulla vezeték nélkül W Az ujj egyszerű érintésével történő kapcsolás Keresztkapcsoló 10 AX * Jelzőfényessé tehető: LED-del: és hozzá való burkolat: (fehér) vagy (titán) Érintőkapcsoló nulla vezetékel W Az ujj egyszerű érintésével történő kapcsolás Akár öt érintőkapcsoló is összeköthető Szenzoros kapcsoló nulla vezetékkel W Lehetővé teszi a világítás vezérlését egy egyszerű és határozott mozdulattal a kapcsoló előtt Akár öt szenzoros kapcsoló is összeköthető Nyomógombos váltókapcsoló 6 AX* V~ Burkolatok: (fehér) vagy (titán) Billentyű csak titán színben választható Rádiófrekvenciás megoldás Céliane TM Radio/ZigBee (221. oldal) *AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas 252
