1 Miskolci Egyetem Gépészmérnöki és Informatikai Kar Alkalmazott Informatikai Tanszék Dr. Kulcsár Gyula egyetemi docens

2 Manufacturing Execution System MES Termelésirányító és végrehajtó rendszer

3 A gyártásirányítás fejlődése Tömeggyártás Számjegyvezérlés Mikroprocesszor Rugalmas gyártórendszer Számítógépes üzemi hálózatok MES

4 Vállalati funkcionális modellek és számítógépes alkalmazási területek Vállalati modell Üzleti folyamatok, vállalatirányítás Számítógépes alkalmazások Integrált vállalatirányítási rendszer ERP Terméktervezés Technológiai folyamattervezés Termelés- tervezés Terméktervező rendszer CAD Folyamattervezőrendszer CAPP Termeléstervező rendszer PPS Termelési folyamatok, gyártásirányítás Termelésirányító és végrehajtó rendszer MES

5 Menedzsment Pénzügyi információs rendszer Terméktervezés Minőségbiztosítás Minőségszabályozás MIS CAD CAQA SPC komponensek Technológiai folyamatok tervezése CAPP Ellenőrzés és adatgyűjtés SCADA PLC ROC Marketing komponensek NC Programozás Program előkészítés DNC Szerszámkezelési rendszer TMS CNC Termelési komponensek Termelési főterv Kapacitástervezés Anyagszükséglet tervezés MRP Középtávú ütemezés SFC Rövidtávú ütemezés Gyártás Beszállítói lánc menedzsment SCM Darabjegyzéktervezés Termelési tevékenységek irányítása Cellavezérlés, gépsorvezérlés BOM PAC CC Vásárlói kör menedzsment Projekttervezés A termelés nyomon követése CRM Rugalmas gyártórendszer PP PDA FMS ERP CAE MES MA Integrált alkalmazási rendszerek a mai termelésinformatikában

6 Valós idejű gyártásirányító rendszer Manufacturing Execution System (MES): Műhelyszintű számítógépes gyártásirányítási funkciók olyan együttese, melynek feladata a termelési tevékenységek tervezése, irányítása és optimalizálása, a függő rendelések kezelésétől az eredmények jelentéséig. Hardver/szoftver komponensek együttese. Felhasználói tevékenység, interakciók, interfészek. Lokális lehetőségek és a globális üzleti célok összehangolása.

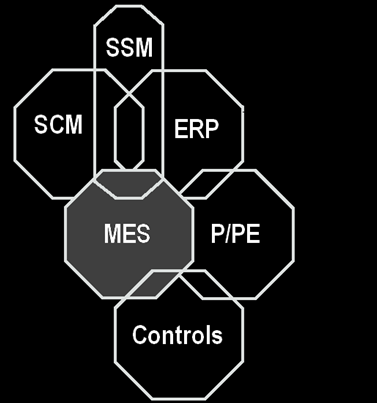

7 A MES informatikai környezete MES Valós idejű gyártásirányítás SSM Értékesítés és szolgáltatás menedzsment SCM Beszállítói lánc menedzsment ERP Vállalati erőforrások tervezése P/PE Termék- és folyamatfervezés Controls Vezérlők (PLC, CNC, DC, MC, RC, )

8

9 MES funkciók (Manufacturing Enterprise Solutions Assotiation, MESA) 1. Erőforrások allokálása 2. Finomprogramozás 3. Termelési egységek irányítása 4. Specifikációk kezelése 5. Adatgyűjtés, üzemi adatbázis kezelés 6. Munkaerő menedzsment 7. Minőségmenedzsment 8. Folyamat menedzsment 9. Karbantartás menedzsment 10. Termékkövetés 11. Teljesítmény-analízis 12. Anyagkezelés

10 Erőforrások allokálása Resource Allocation and Tracking Erőforrások (gépek, eszközök, egyéb) Erőforrás felhasználás dokumentálása Állapot nyilvántartás, valósidejű lekérdezés Lefoglalás, felszabadítás menedzselés

11 Finomprogramozás Operations/Detail Scheduling A MES belső rendeléseket kap Gyártandó termékek specifikációja Gyártandó mennyiségek Legkorábbi kezdeti és megengedett véghatáridők Gyártási (anyagmozgatási) finomprogramot készít Anyagok rendelkezésre állásának ellenőrzése Operációk és erőforrások egymáshoz rendelése Job-ok indítási időpontjainak meghatározása Operációk indítási sorrendje erőforrásonként Technológiai alternatívák menedzselése Menedzser mutatók számítása és ellenőrzése Proaktív/Reaktív működés

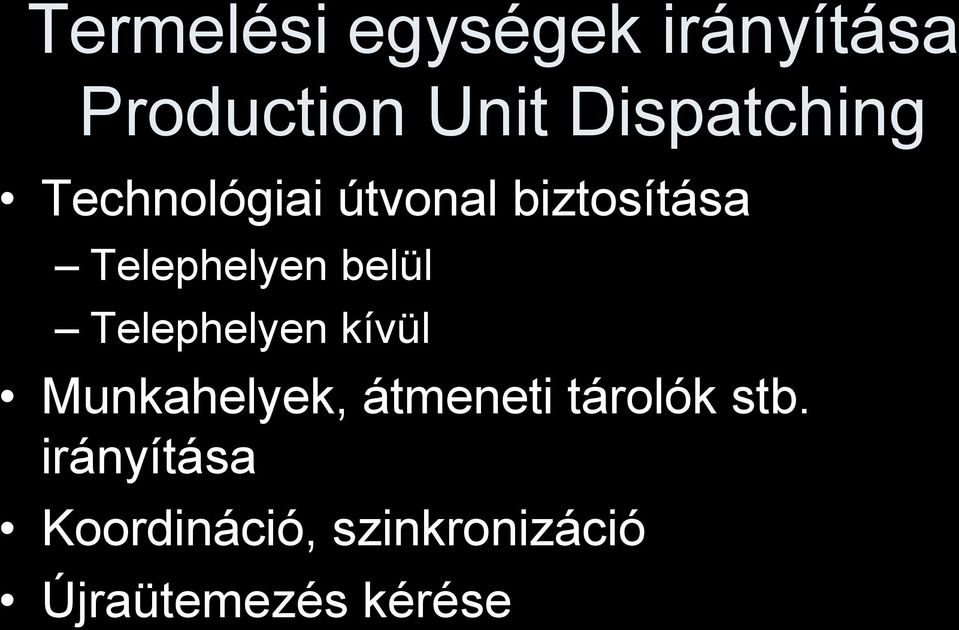

12 Termelési egységek irányítása Production Unit Dispatching Technológiai útvonal biztosítása Telephelyen belül Telephelyen kívül Munkahelyek, átmeneti tárolók stb. irányítása Koordináció, szinkronizáció Újraütemezés kérése

13 Specifikációk kezelése Specification Management Gyártási egységekkel kapcsolatos információk kezelése: Specifikációk, jelentések, űrlapok, rajzok Alkatrészprogramok, műveleti utasítások Környezetvédelmi, biztonsági, egészségügyi előírások Szabványok Egyéb adatbázis rekordok

14 Adatgyűjtés Data Collection/Acquisition Gyártással kapcsolatos információk beszerzése, gyűjtése, karbantartása, rendelkezésre bocsátása Források Automatikus Szkennerek, érzékelők, szoftver interfészek, stb. Manuális Terminálok, mobil adatgyűjtő eszkörök, stb. Üzemi adatbázis kezelése

15 Munkaerő menedzsment Labor Management Személyzeti állomány Aktuális státuszok Együttműködik az erőforrás allokációval

16 Minőségmenedzsment Quality Management Gyártási folyamat kiértékelése (mérés, elemzés) Hibák megelőzése (folyamaton belüli, okokozat relációk, átfogó elemzés) Káros hatások csökkentése Jelzés, beavatkozás Minőségjavítás

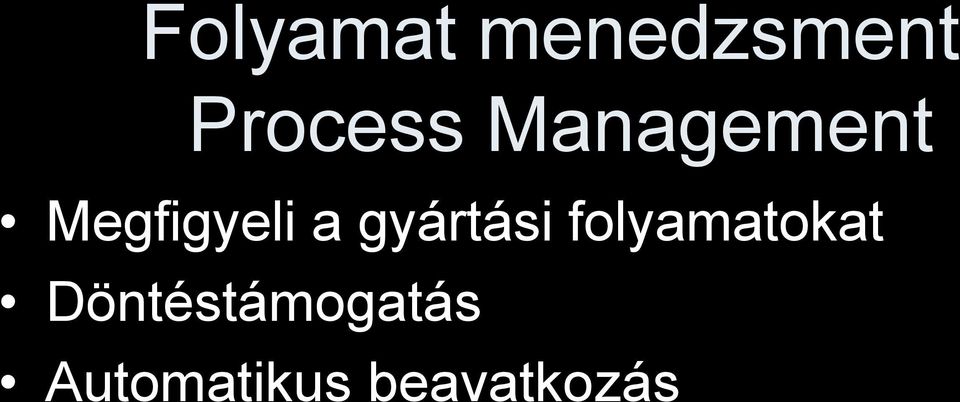

17 Folyamat menedzsment Process Management Megfigyeli a gyártási folyamatokat Döntéstámogatás Automatikus beavatkozás

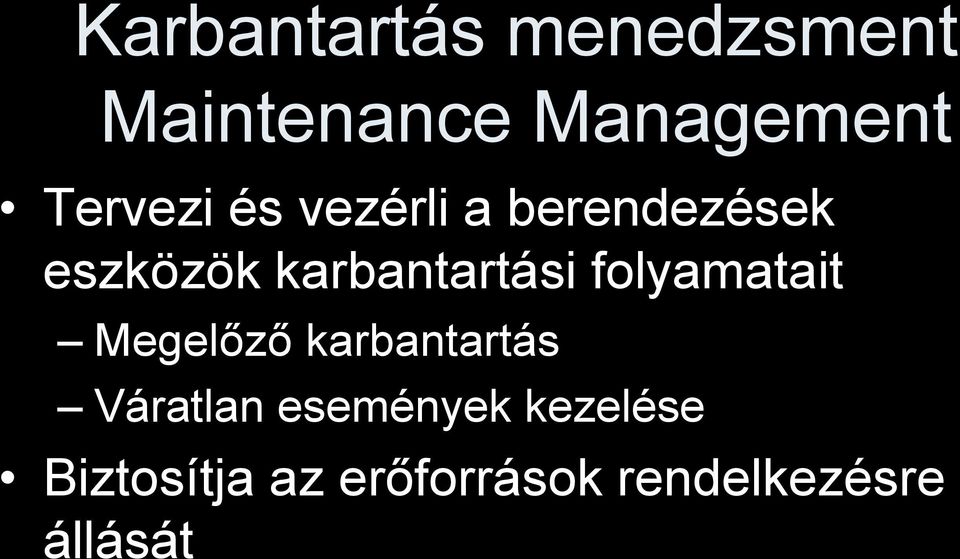

18 Karbantartás menedzsment Maintenance Management Tervezi és vezérli a berendezések eszközök karbantartási folyamatait Megelőző karbantartás Váratlan események kezelése Biztosítja az erőforrások rendelkezésre állását

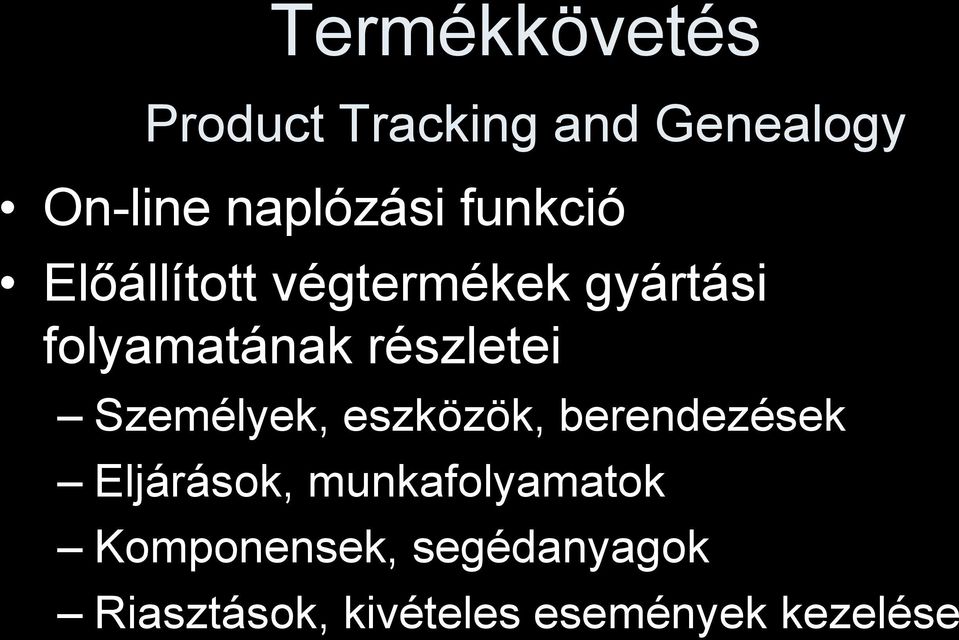

19 Termékkövetés Product Tracking and Genealogy On-line naplózási funkció Előállított végtermékek gyártási folyamatának részletei Személyek, eszközök, berendezések Eljárások, munkafolyamatok Komponensek, segédanyagok Riasztások, kivételes események kezelése

20 Teljesítmény-analízis Performance Analysis Jelentések a termelési tevékenységek eredményéről Kiértékelés Korábbi eredmények Megfogalmazott elvárások, követelmények Teljesítményadatok

21 Anyag és eszköz menedzsment Material Management Árukészletek, komponensek, segédanyagok, késztermékek, eszközök mozgatása, tárolása

22

23

24

25 Manufacturing Execution Systems MES ERP ERP Prod. order management Maintenance management MES komponensek és ezek fő kapcsolata (Erdélyi Ferenc) Scheduling Resource allocation Document control Dispaching ERP CAPP Quality assurance Shop floor control Production process Labor management Process management Process monitoring Machine control ERP Performance analysis Product tracking Data collection

26 Ütemezési és felügyeleti problémák Termelési folyamatok irányítása erősen modellfüggő Rendelések Ütemezési, allokációs feladatok komplexitása Változó termelési politikák, termelési célok Technológiai, erőforrás, anyag alternatívák kezelése Megoldási módszerek

27 Software Oliver L. Hung MES Suppliers Company Product Description CAMSTAR ControlVision Equipment control software CAMSTAR MESA MES COMPAQ PROMIS, PROMIS Encore! MES, CIM Consilium Workstream DFS MES Fastech Integration CellWork, FactoryWorks, SPCWorks, WinSECS Automation level software and MES IBM SuperPOSEIDON/SiView CIM framework PRI Automation Transet Automation control software Texas Instruments WORKS CIM framework Wonderware Intrack MES

28 Company Product General Industry Software Oliver L. Hung MES Suppliers Key Target Markets Hardware Platforms Database Operating Systems COMPAQ PROMIS batch process, repetitive COMPAQ Consilium IBM PROMIS Encore! Workstream DES POSEIDON/ SiView batch process, repetitive batch process, repetitive batch process, repetitive semiconductor, electronics semiconductor, electronics semiconductor, electronics semiconductor, electronics DEC VAX/ALPHA, HP-UX Windows NT, UNIX DEC VAX/APLHA,, UP-UX DEC RMS, Oracle Oracle Informix, Oracle Open VMS, VMS, Digital UNIX, HP-UX Windows 95/NT, UNIX VAX, HP-UX IBM DB2 AIX /Windows NT

29 MESA 2011-es felmérése

30 Köszönöm a figyelmet!
