1 Stockholm Tisztelt Vásárló! A felépítés elıtt gondosan olvassa el a jelen útmutatót. Kérdés esetén forduljon a felépítés elıtt szakértıhöz. Amennyiben pótalkatrészekre lenne szüksége, használja a felépítési útmutató alkatrészlistáját és feltétlenül adja meg benne az alábbi garanciaszámot, mielıtt a listát átadná a BAUHAUS szakértı munkatársának további felhasználás céljára. Garanciaszám: Lábazat 3000mmx2500 mm Gyári ellenırzést végzı: Ezenkívül: A felépítéshez bizonyos faipari készségek is szükségesek. Vegye figyelembe az általános valamint a helyi építési elıírásokat. Faldeszka 28 mm x 135 mm Lábazat 3000 mm x 2500 mm Ház külsı mérete (beleértve a 3200 mm x 2700 mm a tetı kiugró részeit) Tetıfelület 14,3 m² Orommagasság 2540 mm Kétszárnyú ajtó ajtólap-mérete 793 mm B/1714 mm H Atjárási méret 778 mm B/1700 mm H Oldalfal-magasság 1955 mm Körülépített tér 15,4 m³ Súly 645 kg Minden adat hozzávetıleges. Grundriss und Fundamentplan (5 Fundamenthölzer) Stockholm Ungarn 2011 Seite 1

2 Stockholm Ungarn 2011 Seite 2 Zeichnung 1

3 1. Alap A ház megfelelı stabilitása érdekében statikánk szerint egy kb. 20 cm széles betoncsíkokból álló betoncsík-alapot írunk elı (fagybiztos alapozású C20/25 beton). Csíktól csíkig a távolság max. 50 cm. Zeichnung 2c Zeichnung 2 Max 50cm 2. Elıválogatás Válogassa ki elıre az egyes részeket az áttekintı rajz szerint. 3. A fal felépítése és a kétszárnyú ajtó beépítése Helyezze az alapzati fákat egymáshoz képest kb. egyforma távolságban az alapukra és rögzítse ıket megfelelı eszközökkel. Zeichnung 4 A1/B1 Stockholm Ungarn 2011 Seite 3

4 C1 Az elülsı és a hátsó fal ill. az oldalfalak kb. 5-8 mm-el álljanak ki az alapzati fákból. Zeichnung 3 5-8mm Stockholm Ungarn 2011 Seite 4

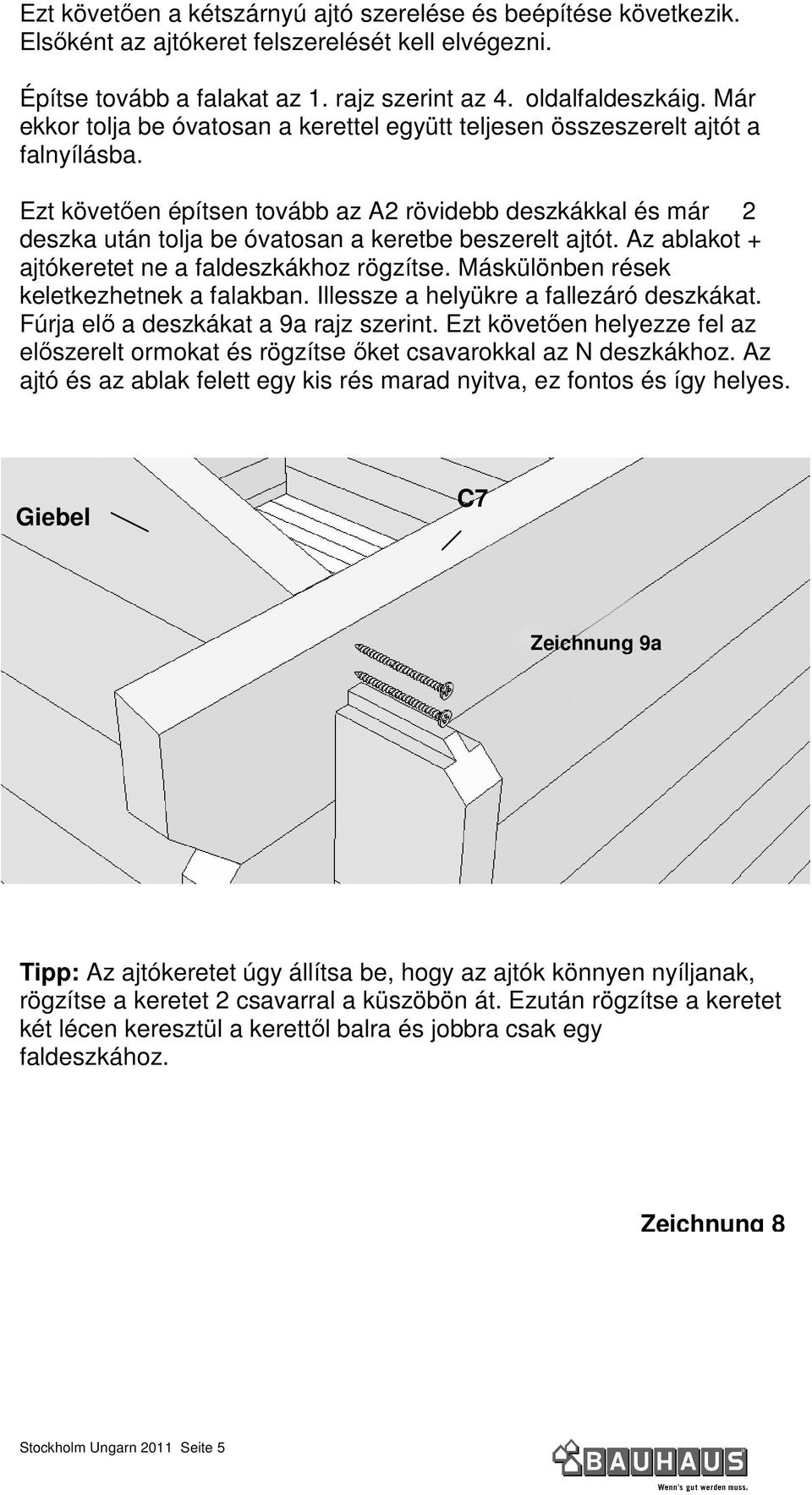

5 Ezt követıen a kétszárnyú ajtó szerelése és beépítése következik. Elsıként az ajtókeret felszerelését kell elvégezni. Építse tovább a falakat az 1. rajz szerint az 4. oldalfaldeszkáig. Már ekkor tolja be óvatosan a kerettel együtt teljesen összeszerelt ajtót a falnyílásba. Ezt követıen építsen tovább az A2 rövidebb deszkákkal és már 2 deszka után tolja be óvatosan a keretbe beszerelt ajtót. Az ablakot + ajtókeretet ne a faldeszkákhoz rögzítse. Máskülönben rések keletkezhetnek a falakban. Illessze a helyükre a fallezáró deszkákat. Fúrja elı a deszkákat a 9a rajz szerint. Ezt követıen helyezze fel az elıszerelt ormokat és rögzítse ıket csavarokkal az N deszkákhoz. Az ajtó és az ablak felett egy kis rés marad nyitva, ez fontos és így helyes. Giebel C7 Zeichnung 9a Tipp: Az ajtókeretet úgy állítsa be, hogy az ajtók könnyen nyíljanak, rögzítse a keretet 2 csavarral a küszöbön át. Ezután rögzítse a keretet két lécen keresztül a kerettıl balra és jobbra csak egy faldeszkához. Zeichnung 8 Stockholm Ungarn 2011 Seite 5

6 4. Padló Kezdje a lerakást az alapzati fák helyétıl függıen az egyik oldalfalnál ill. az elülsı falnál. Az elsı deszka hornya a falhoz mutat. Ügyeljen arra is, hogy az alapzati fák jó támasztást adjanak. 3. rajz Ne illessze túl szorosan egymásba a padlódeszkákat. A padlódeszkákat lefektetésük végén jól szögelje vagy csavarozza össze az alapzati fákkal. Illessze a falakhoz és körben helyezze fel a szegélyléceket. Stockholm Ungarn 2011 Seite 6

7 5. Tetı 5.1. Kezdje avval, hogy a szelement / szelemeneket behelyezi az ormok vájataiba. Rögzítse a szelemeneket az ormokhoz csavarokkal vagy szögekkel. Ezután ellenırizze mégegyszer a teljes szerkezet derékszögőségét, majd kezdje el a tetı kialakítását. Kezdjen 2 profildeszkával a külsı peremnél, a horony kifelé mutasson. Helyezze el síkban a további profildeszkákat (ne túl szorosan). 5. rajz Biztonságos módon végezze a munkát! A tetıre nem lehet rámenni! Stockholm Ungarn 2011 Seite 7

8 Zeichnung 6d Rögzítse fel az ereszvonali deszkákat egy szintben a tetıfelülettel. Ezután a széldeszkák (A4 / B4) következnek. A végén választása szerint tetıfedı lemezzel vagy zsindelyekkel történik a tetıfedés (egyik sem tartozék). Feltétlenül ügyeljen azonban arra, hogy az oldalaknál vízelvezetı peremként egy 2-3 cm-es kiugró részt meghagyjon, különben a lefolyó víz behatol a fatetıbe és azonnali károkhoz vezet. Továbbá ereszcsatorna felszerelését is javasoljuk. Zeichnung 6a A8 / B4 A7 / B3 Stockholm Ungarn 2011 Seite 8

9 6. Vihar elleni védelem 6.1 Illessze fel a szélbiztosító léceket belülrıl egyet-egyet a ház mindegyik sarkában az ormokat is beleértve. Lazítsa meg kissé a felsı anyákat. A kapupántcsavart a horonymarás közepébe illessze és ne húzza meg teljesen. A ház sarkától kb cm-re helyezze fel a szélbiztosító léceket. Zeichnung 7 8 x 60 Stockholm Ungarn 2011 Seite 9

10 7. Befejezés Tegye teljessé az ajtó és amennyiben van az ablak vasalatait és illessze fel az ablak és az ajtó fölé az elemek keretéhez a fedıdeszkácskákat. Dugja össze és szerelje fel az ajtó és adott esetben az ablak ablakkeresztjeit. Stockholm Ungarn 2011 Seite 10

11 8. Favédelem és ápolás A ház festékkel történı kezelése a felépítés után történik. Elıbb használjon kékülésgátló alapozót majd a száraz után favédı lazúrfestéket. 9. Általános tudnivalók A fa él és dolgozik, különbözı idıjárási körülmények mellett kitágul vagy összehúzódik. E természetes folyamat kihatással lehet az Ön által vásárolt házra, emellett nem képezi reklamáció alapját. Lehetséges, hogy az ajtók és / vagy az ablakok utánállítására van szükség. Mőszaki változtatások joga fenntartva. Az egyes szerkezeti elemek mérete csekély mértékben eltérhet az alkatrészlistában megadott méretektıl. Az ajtóvasalatok és zárak a gyártási folyamattól függıen különbözı változatokban kerülnek a tartozékok közé. A katalógus ábráihoz képest lehetségesek eltérések. A tetı- és padlódeszkákat adott esetben egységes méretekre kell vágni. A fent felsorolt pontok nem képezik reklamációk alapját. Stockholm Ungarn 2011 Seite 11

12 Descripción Medidas en mm aprox. Cantidad Identific ación Control Alap gerenda 36x60x Padlódeszka 17x87x Szegıléc 20x30 11 m Gerincszelemen 40x135x Tetıszelemen 40x145x Tetıburkolat, profillécek 17x87x Tetıburkolat, profillécek 17x77x Ajtó zárra, N típus 793x Burkolóléc, ajtó fent 20x95x910 2 Ablak, B típus 575x805 1 Burkolóléc, ajtó fent 20x95x740 1 Tabla de revestimiento, ventana arriba 20x95x690 1 Szélfogó léc 16x45x Szerelıfa 28x65x250 2 Csavarok, szögek stb. 1 tasak Faldeszka, ajtó kivágás lent 28x135x A1 Faldeszkák 28x135x A2 Faldeszkák 28x135x A3 Faldeszkák 28x135x600 7 A4 Faldeszkák 28x135x635 7 A5 Oromzati háromszög 28x570x A6 Szélvédı 16x120x A7 Lécek a tetıfedı lemez 16x45x A8 rögzítéséhez Faldeszkák 28x135x B1 Oromzati háromszög 28x570x B2 Szélvédı 16x120x B3 Lécek a tetıfedı lemez 16x45x B4 rögzítéséhez Faldeszkák 28x67x C1 Faldeszkák 28x135x C2 Faldeszkák 28x135x C3 Faldeszkák 28x135x C4 Faldeszkák 28x135x C5 Faldeszkák 28x135x C6 Faldeszkák 28x135x C7 Ereszdeszka 16x95x C8 Stockholm Ungarn 2011 Seite 12
