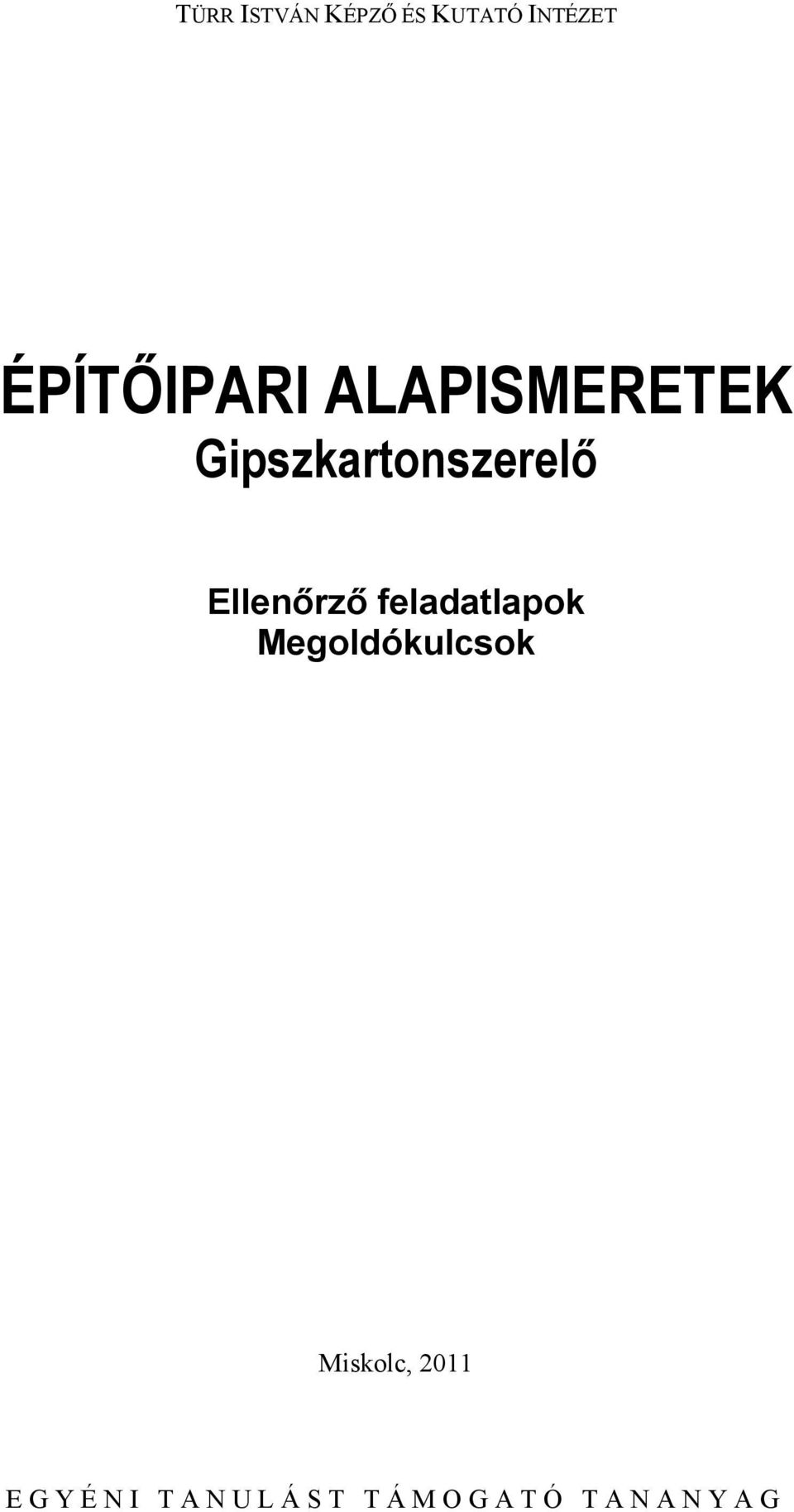

1 TÜRR ISTVÁN KÉPZŐ ÉS KUTATÓ INTÉZET ÉPÍTŐIPARI ALAPISMERETEK Gipszkartonszerelő Ellenőrző feladatlapok Megoldókulcsok Miskolc, 2011 EGYÉNI TANULÁST TÁMOGATÓ TANANYAG

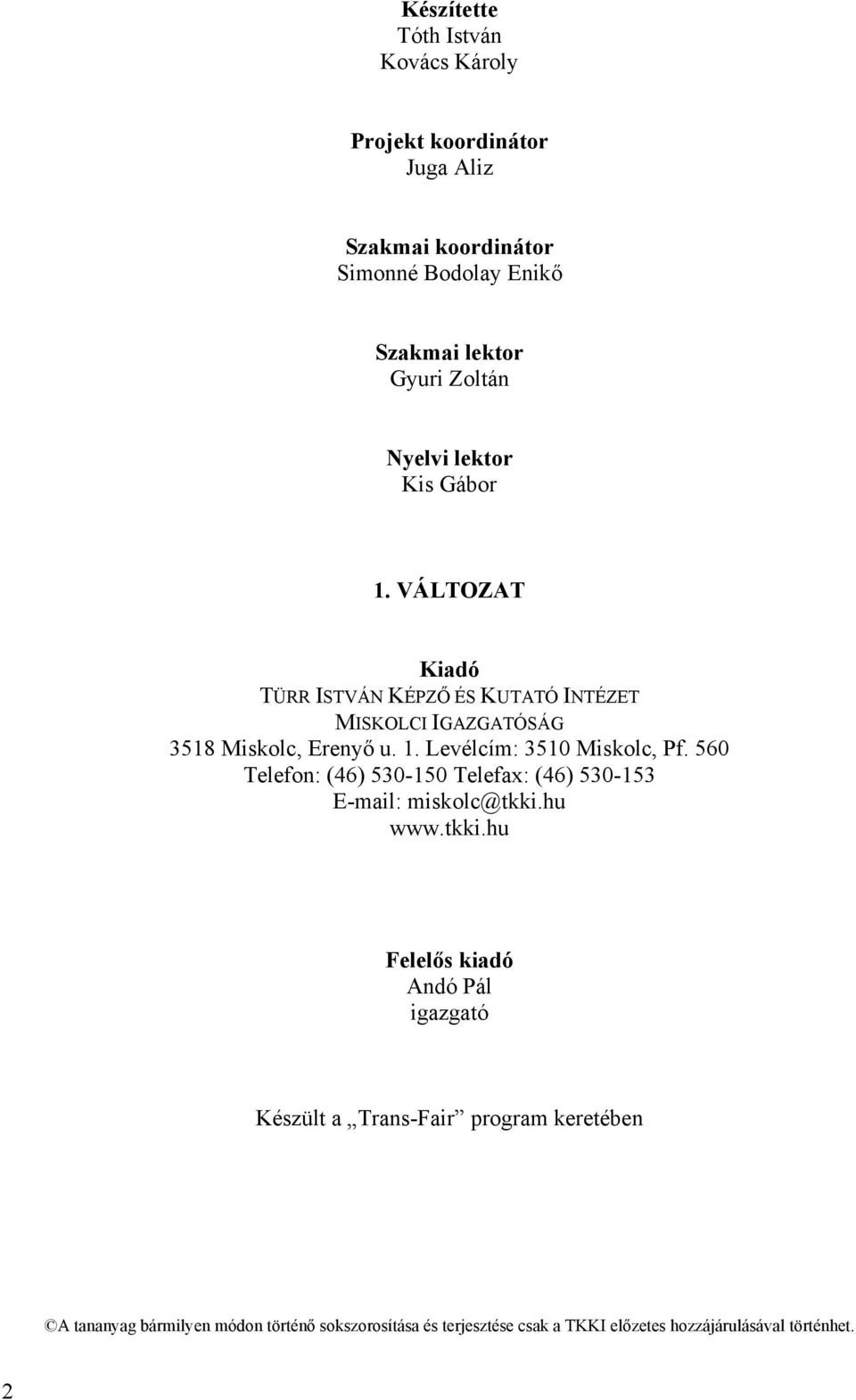

2 Készítette Tóth István Kovács Károly Projekt koordinátor Juga Aliz Szakmai koordinátor Simonné Bodolay Enikő Szakmai lektor Gyuri Zoltán Nyelvi lektor Kis Gábor 1. VÁLTOZAT Kiadó TÜRR ISTVÁN KÉPZŐ ÉS KUTATÓ INTÉZET MISKOLCI IGAZGATÓSÁG 3518 Miskolc, Erenyő u. 1. Levélcím: 3510 Miskolc, Pf. 560 Telefon: (46) Telefax: (46) Felelős kiadó Andó Pál igazgató Készült a Trans-Fair program keretében A tananyag bármilyen módon történő sokszorosítása és terjesztése csak a TKKI előzetes hozzájárulásával történhet. 2

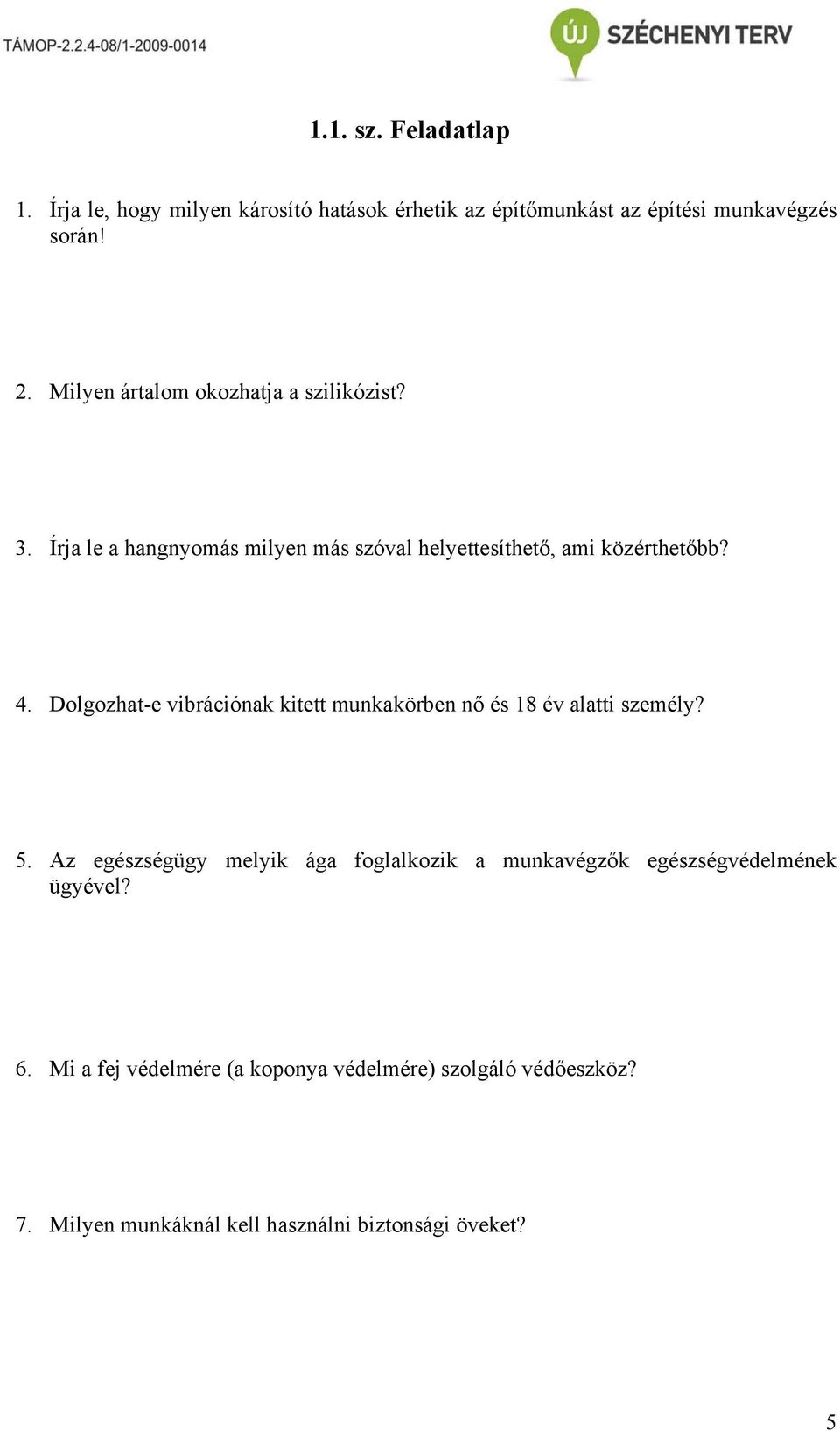

3 Feladatlapok

4

5 1.1. sz. Feladatlap 1. Írja le, hogy milyen károsító hatások érhetik az építőmunkást az építési munkavégzés során! 2. Milyen ártalom okozhatja a szilikózist? 3. Írja le a hangnyomás milyen más szóval helyettesíthető, ami közérthetőbb? 4. Dolgozhat-e vibrációnak kitett munkakörben nő és 18 év alatti személy? 5. Az egészségügy melyik ága foglalkozik a munkavégzők egészségvédelmének ügyével? 6. Mi a fej védelmére (a koponya védelmére) szolgáló védőeszköz? 7. Milyen munkáknál kell használni biztonsági öveket? 5

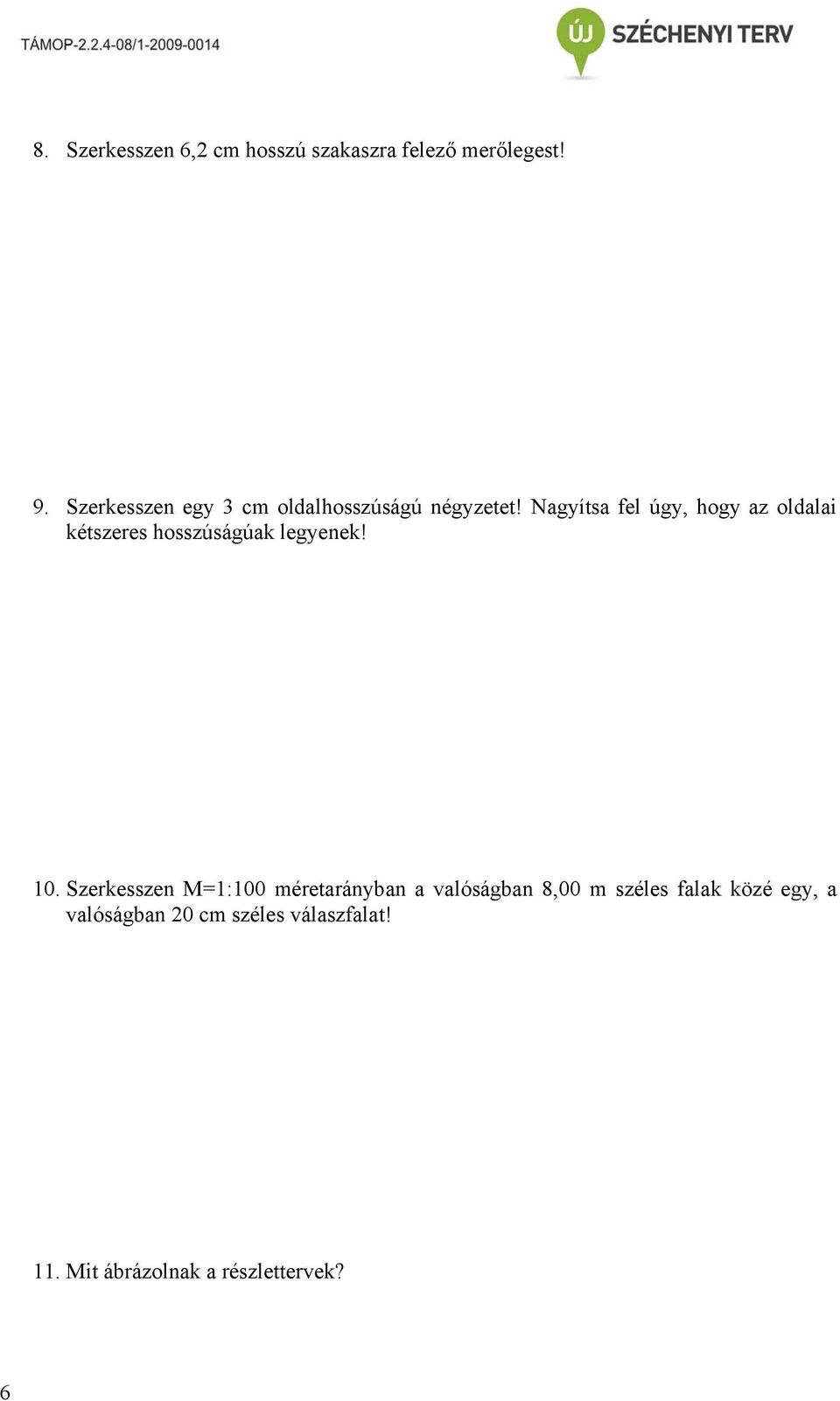

6 8. Szerkesszen 6,2 cm hosszú szakaszra felező merőlegest! 9. Szerkesszen egy 3 cm oldalhosszúságú négyzetet! Nagyítsa fel úgy, hogy az oldalai kétszeres hosszúságúak legyenek! 10. Szerkesszen M=1:100 méretarányban a valóságban 8,00 m széles falak közé egy, a valóságban 20 cm széles válaszfalat! 11. Mit ábrázolnak a részlettervek? 6

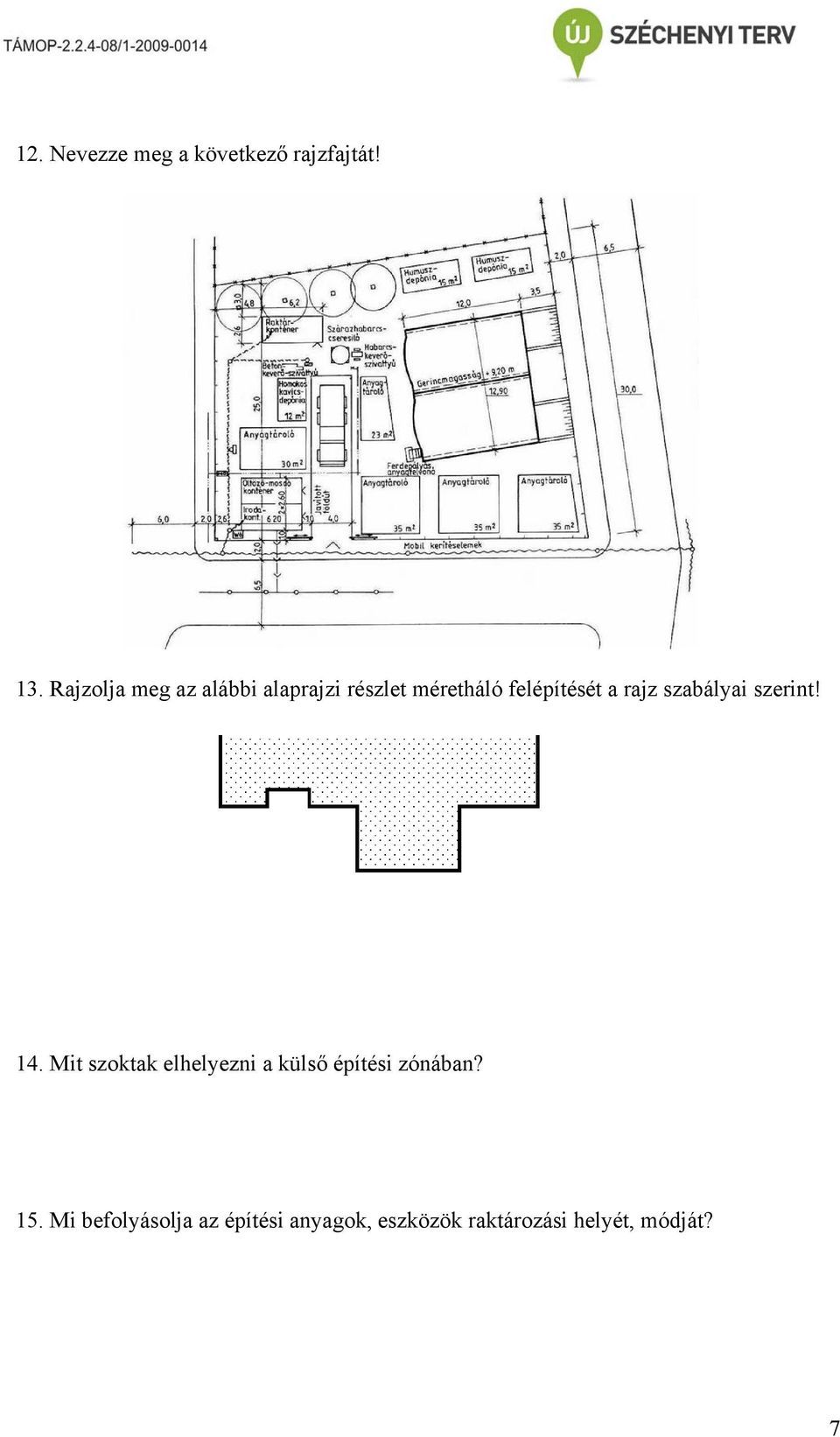

7 12. Nevezze meg a következő rajzfajtát! 13. Rajzolja meg az alábbi alaprajzi részlet méretháló felépítését a rajz szabályai szerint! 14. Mit szoktak elhelyezni a külső építési zónában? 15. Mi befolyásolja az építési anyagok, eszközök raktározási helyét, módját? 7

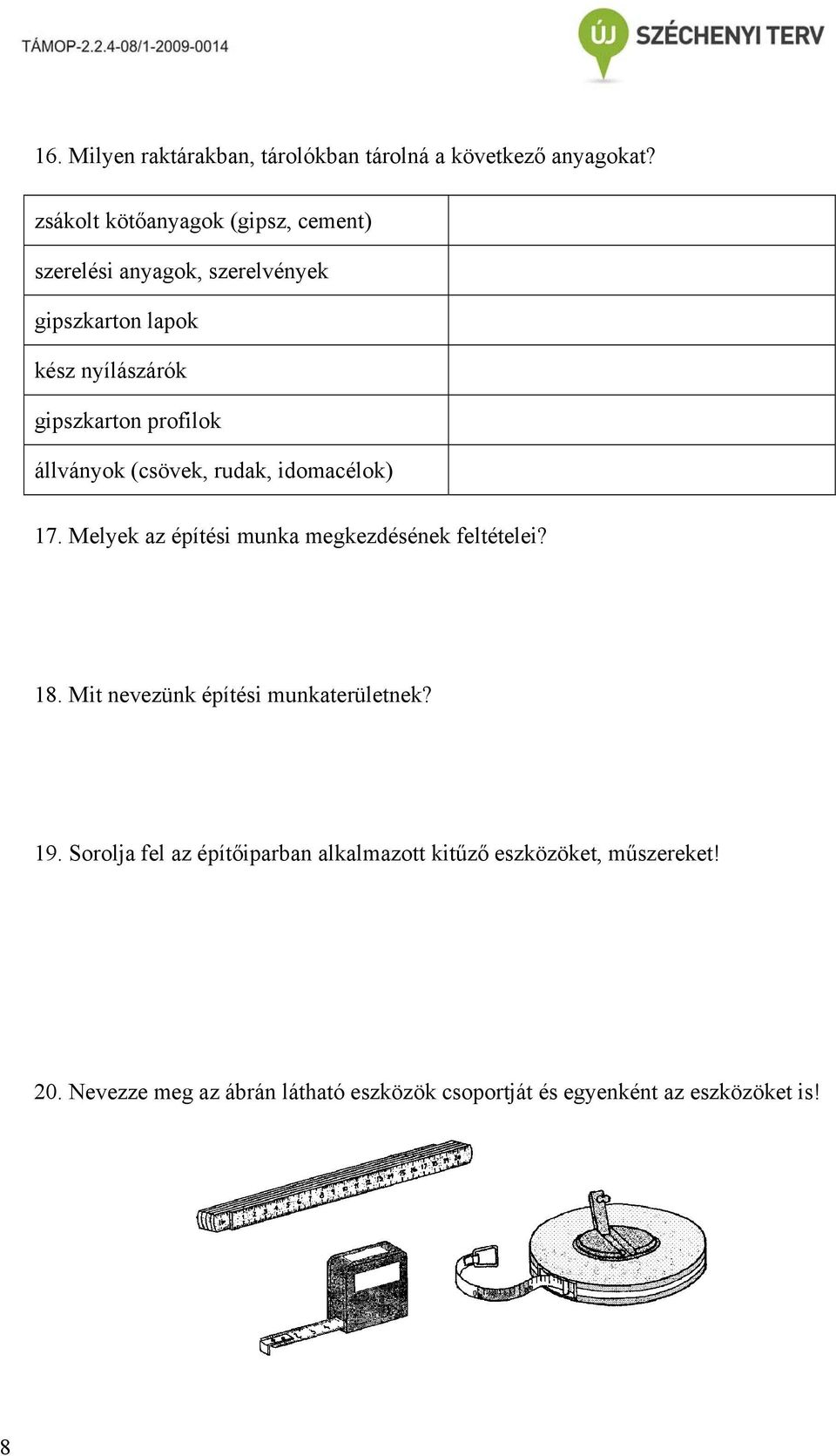

8 16. Milyen raktárakban, tárolókban tárolná a következő anyagokat? zsákolt kötőanyagok (gipsz, cement) szerelési anyagok, szerelvények gipszkarton lapok kész nyílászárók gipszkarton profilok állványok (csövek, rudak, idomacélok) 17. Melyek az építési munka megkezdésének feltételei? 18. Mit nevezünk építési munkaterületnek? 19. Sorolja fel az építőiparban alkalmazott kitűző eszközöket, műszereket! 20. Nevezze meg az ábrán látható eszközök csoportját és egyenként az eszközöket is! 8

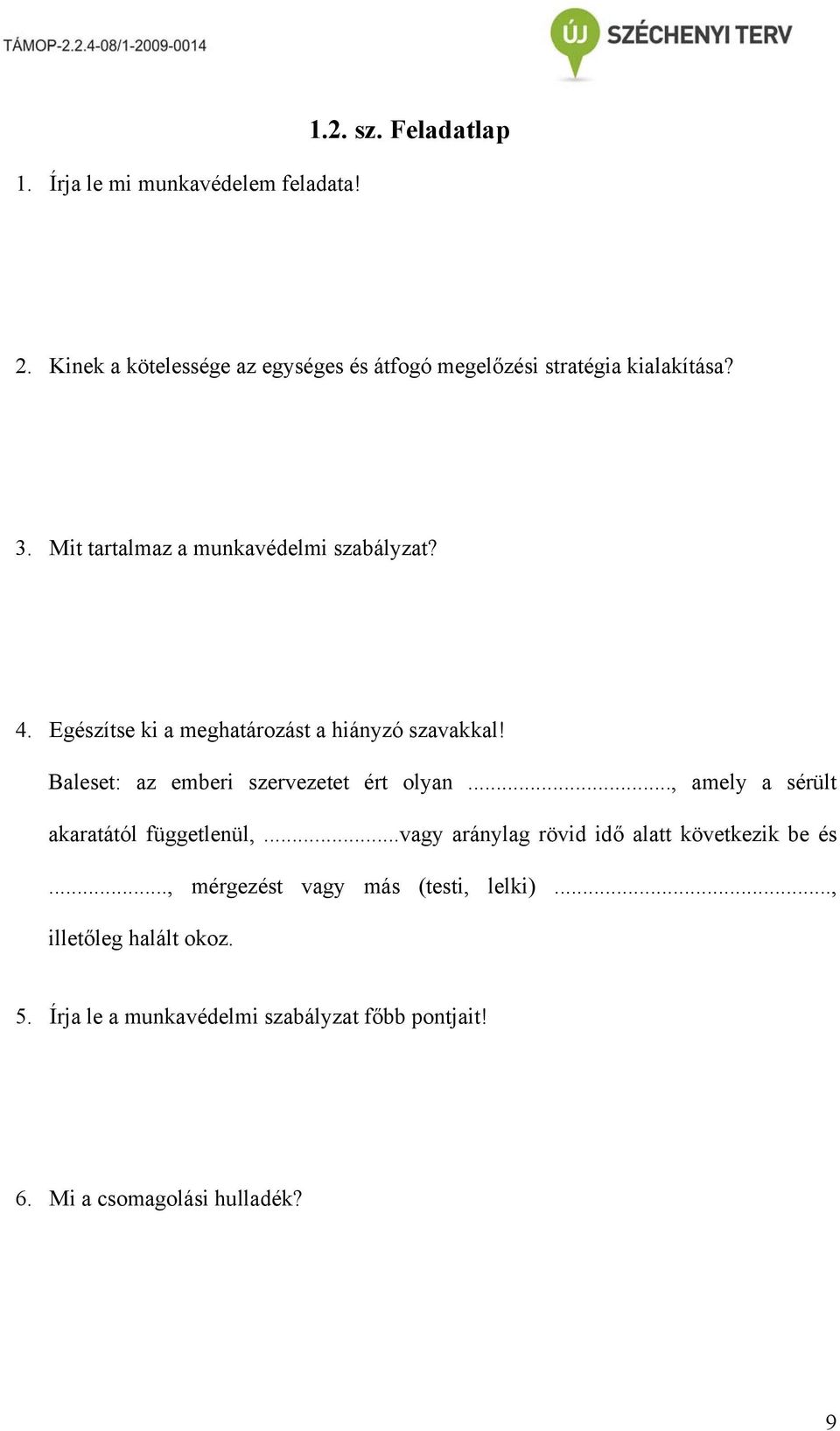

9 1. Írja le mi munkavédelem feladata! 1.2. sz. Feladatlap 2. Kinek a kötelessége az egységes és átfogó megelőzési stratégia kialakítása? 3. Mit tartalmaz a munkavédelmi szabályzat? 4. Egészítse ki a meghatározást a hiányzó szavakkal! Baleset: az emberi szervezetet ért olyan..., amely a sérült akaratától függetlenül,...vagy aránylag rövid idő alatt következik be és..., mérgezést vagy más (testi, lelki)..., illetőleg halált okoz. 5. Írja le a munkavédelmi szabályzat főbb pontjait! 6. Mi a csomagolási hulladék? 9

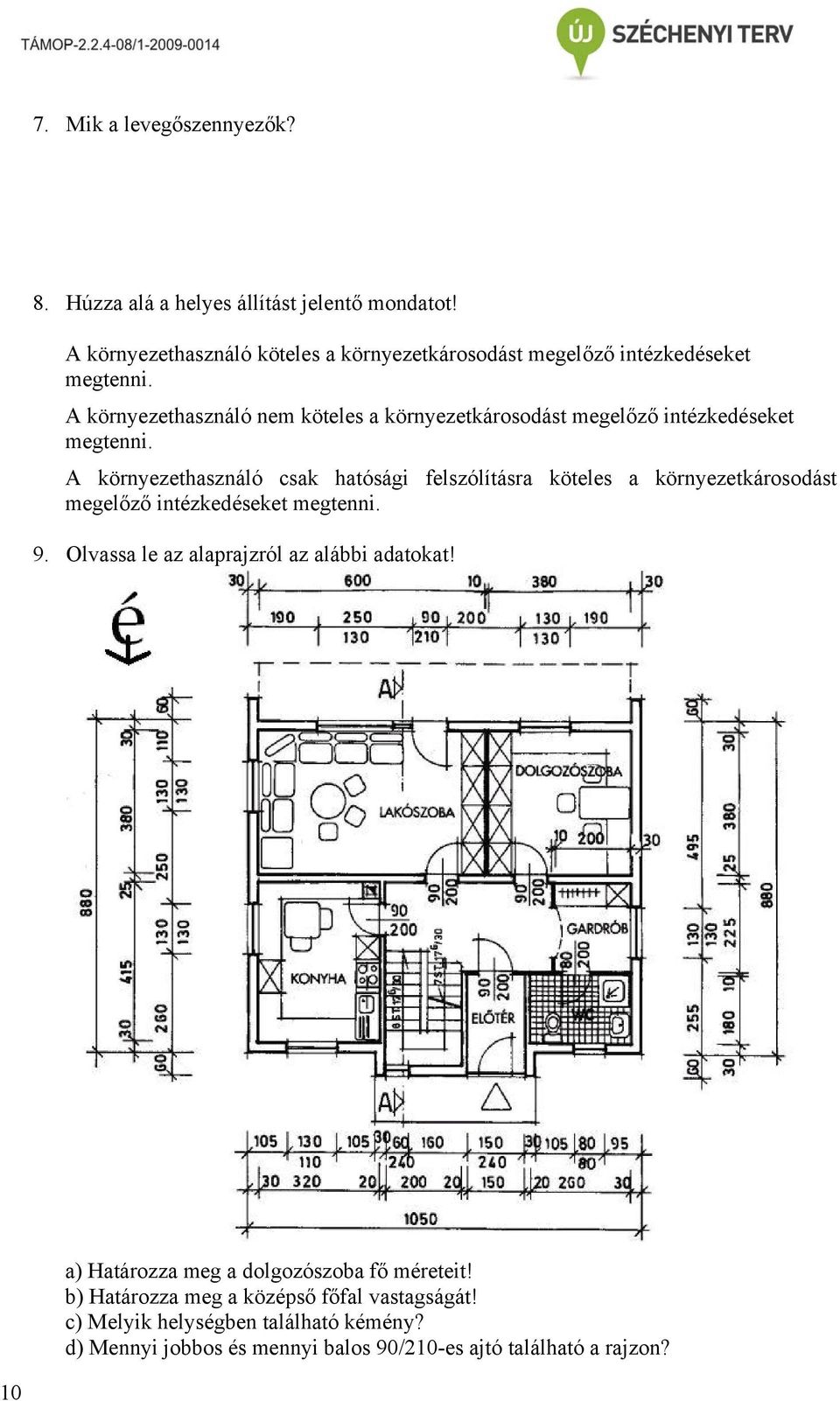

10 7. Mik a levegőszennyezők? 8. Húzza alá a helyes állítást jelentő mondatot! A környezethasználó köteles a környezetkárosodást megelőző intézkedéseket megtenni. A környezethasználó nem köteles a környezetkárosodást megelőző intézkedéseket megtenni. A környezethasználó csak hatósági felszólításra köteles a környezetkárosodást megelőző intézkedéseket megtenni. 9. Olvassa le az alaprajzról az alábbi adatokat! a) Határozza meg a dolgozószoba fő méreteit! b) Határozza meg a középső főfal vastagságát! c) Melyik helységben található kémény? d) Mennyi jobbos és mennyi balos 90/210-es ajtó található a rajzon? 10

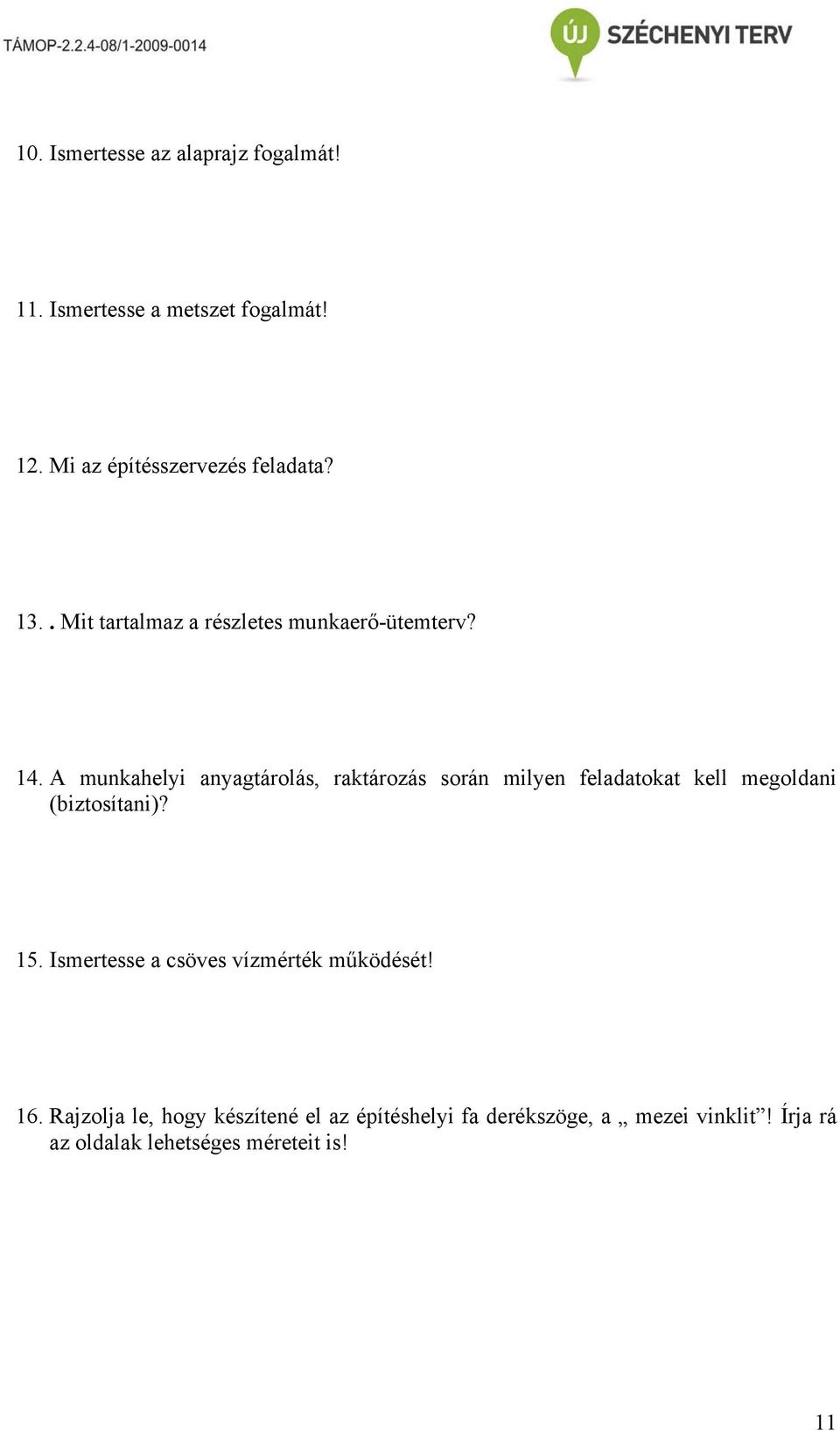

11 10. Ismertesse az alaprajz fogalmát! 11. Ismertesse a metszet fogalmát! 12. Mi az építésszervezés feladata? 13.. Mit tartalmaz a részletes munkaerő-ütemterv? 14. A munkahelyi anyagtárolás, raktározás során milyen feladatokat kell megoldani (biztosítani)? 15. Ismertesse a csöves vízmérték működését! 16. Rajzolja le, hogy készítené el az építéshelyi fa derékszöge, a mezei vinklit! Írja rá az oldalak lehetséges méreteit is! 11

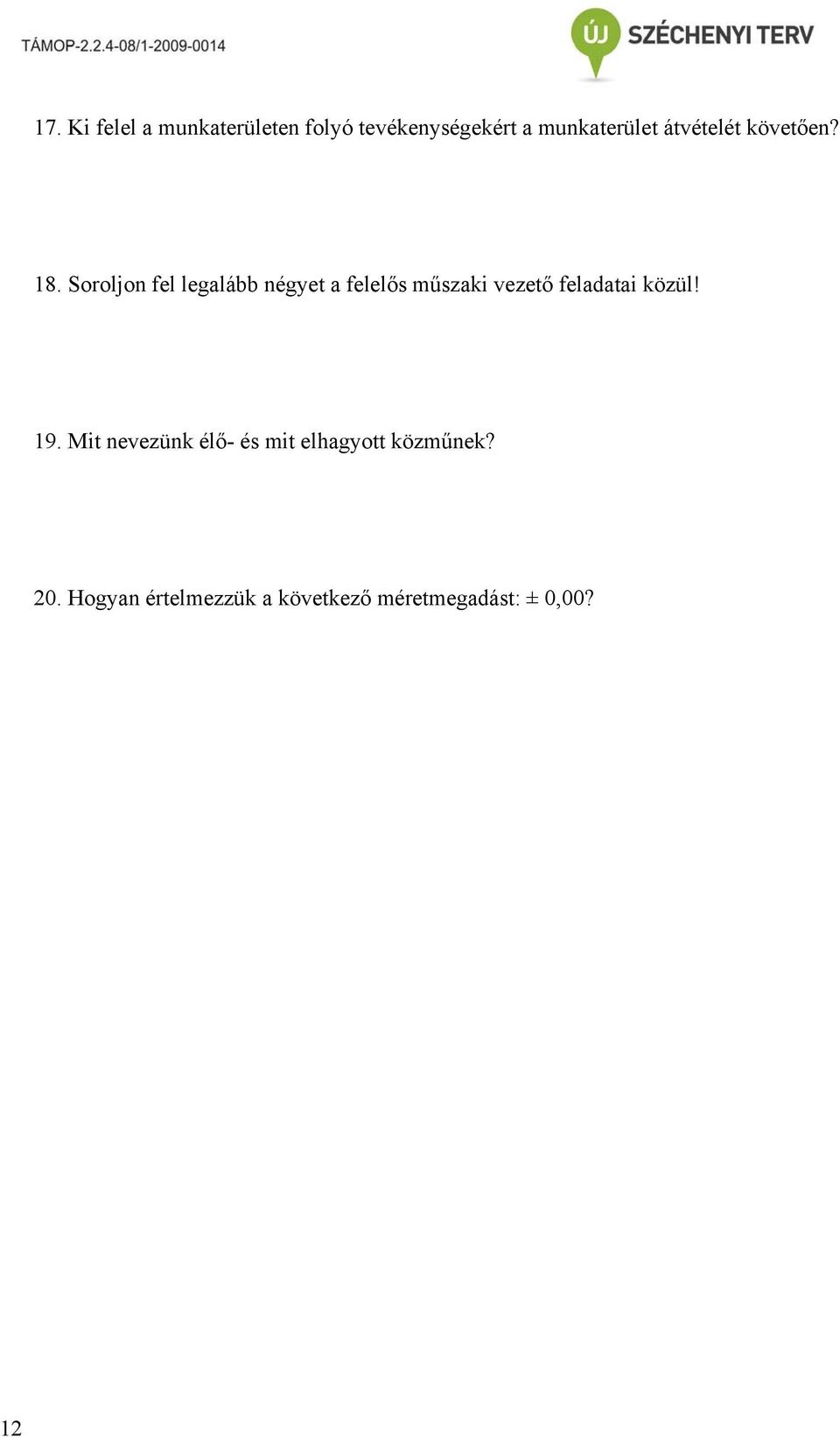

12 17. Ki felel a munkaterületen folyó tevékenységekért a munkaterület átvételét követően? 18. Soroljon fel legalább négyet a felelős műszaki vezető feladatai közül! 19. Mit nevezünk élő- és mit elhagyott közműnek? 20. Hogyan értelmezzük a következő méretmegadást: ± 0,00? 12

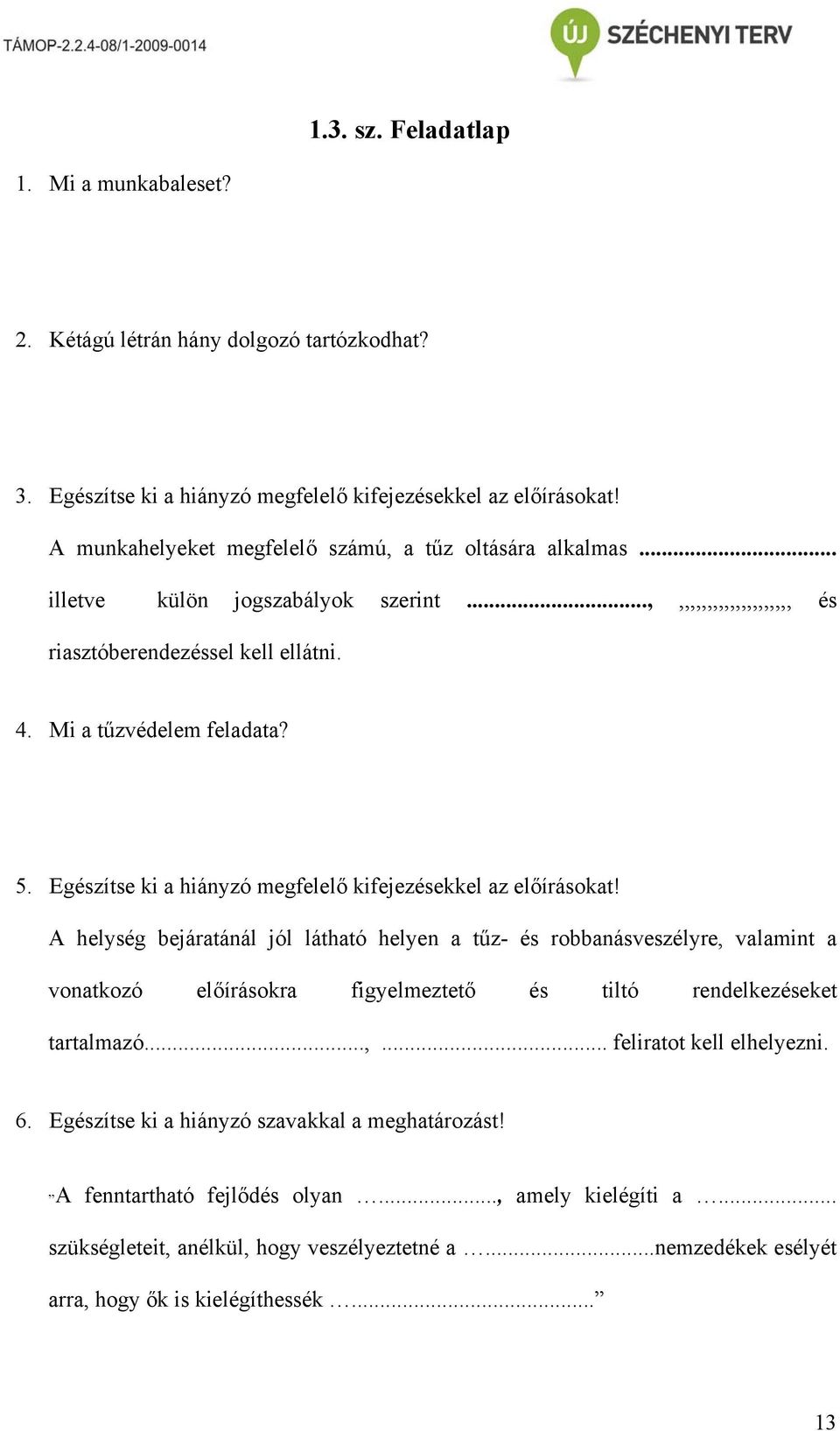

13 1.3. sz. Feladatlap 1. Mi a munkabaleset? 2. Kétágú létrán hány dolgozó tartózkodhat? 3. Egészítse ki a hiányzó megfelelő kifejezésekkel az előírásokat! A munkahelyeket megfelelő számú, a tűz oltására alkalmas... illetve külön jogszabályok szerint...,,,,,,,,,,,,,,,,,,,,, és riasztóberendezéssel kell ellátni. 4. Mi a tűzvédelem feladata? 5. Egészítse ki a hiányzó megfelelő kifejezésekkel az előírásokat! A helység bejáratánál jól látható helyen a tűz- és robbanásveszélyre, valamint a vonatkozó előírásokra figyelmeztető és tiltó rendelkezéseket tartalmazó...,... feliratot kell elhelyezni. 6. Egészítse ki a hiányzó szavakkal a meghatározást! A fenntartható fejlődés olyan..., amely kielégíti a... szükségleteit, anélkül, hogy veszélyeztetné a...nemzedékek esélyét arra, hogy ők is kielégíthessék... 13

14 7. Jelölje az igaz állításokat! A települési hulladék az iparban keletkezik. A veszélyes hulladék az ipari gyártás során keletkezik. A háztartási hulladék bármilyen területen lerakható. A háztartásokban a települési hulladék és veszélyes hulladék is keletkezhet. Toxikus lehet a települési hulladék és az ipari hulladék is. A radioaktív hulladék nem veszélyes, mert lassú a felezési ideje. Az építési törmelék nem veszélyes hulladék. A kiürült festékes vödör veszélyes hulladéknak számít. A műanyag csomagolótasak veszélyes hulladék. 8. Mi a teendő, ha a veszélyes anyag jut a csatornába vagy az élővízbe? 9. Mit nevezünk kivitelezési dokumentációnak? 10. Állítsa az elkészítés szerint időrendi sorrendbe a döntés-előkészítő terveket! pályázati terv, engedélyezési terv, tanulmányterv, vázlatterv 11. Sorolja fel a kivitelezési dokumentáció részeit! 14

15 12. Válassza ki a tervdokumentációban alkalmazott rajzok közül a nem odaillőket! (Húzza alá!) helyszínrajzok, alaprajzok, metszetrajzok, vázlatrajzok, homlokzatok, nézetrajzok, részletrajzok. 13. Mit értünk térbeli organizáció alatt? 14. Sorolja fel a térbeli organizáció elemeit! 15. Milyen ideiglenes közművekre van szükség az építési területen? 16. Mi a célja az erőforrás-ütemezésnek? 17. Soroljon fel az anyagok szállítását, tárolását segítő eszközöket, edényeket! 15

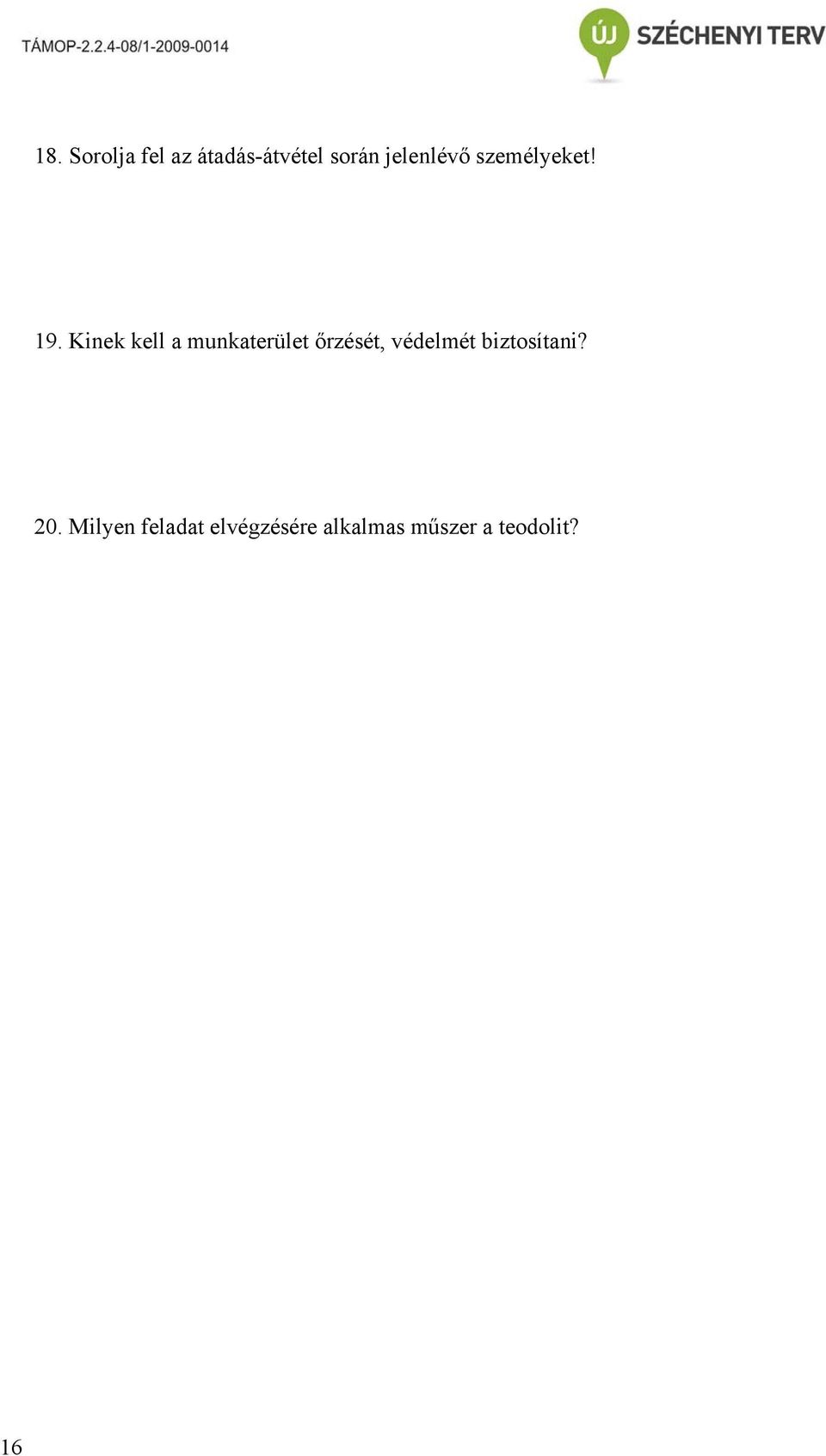

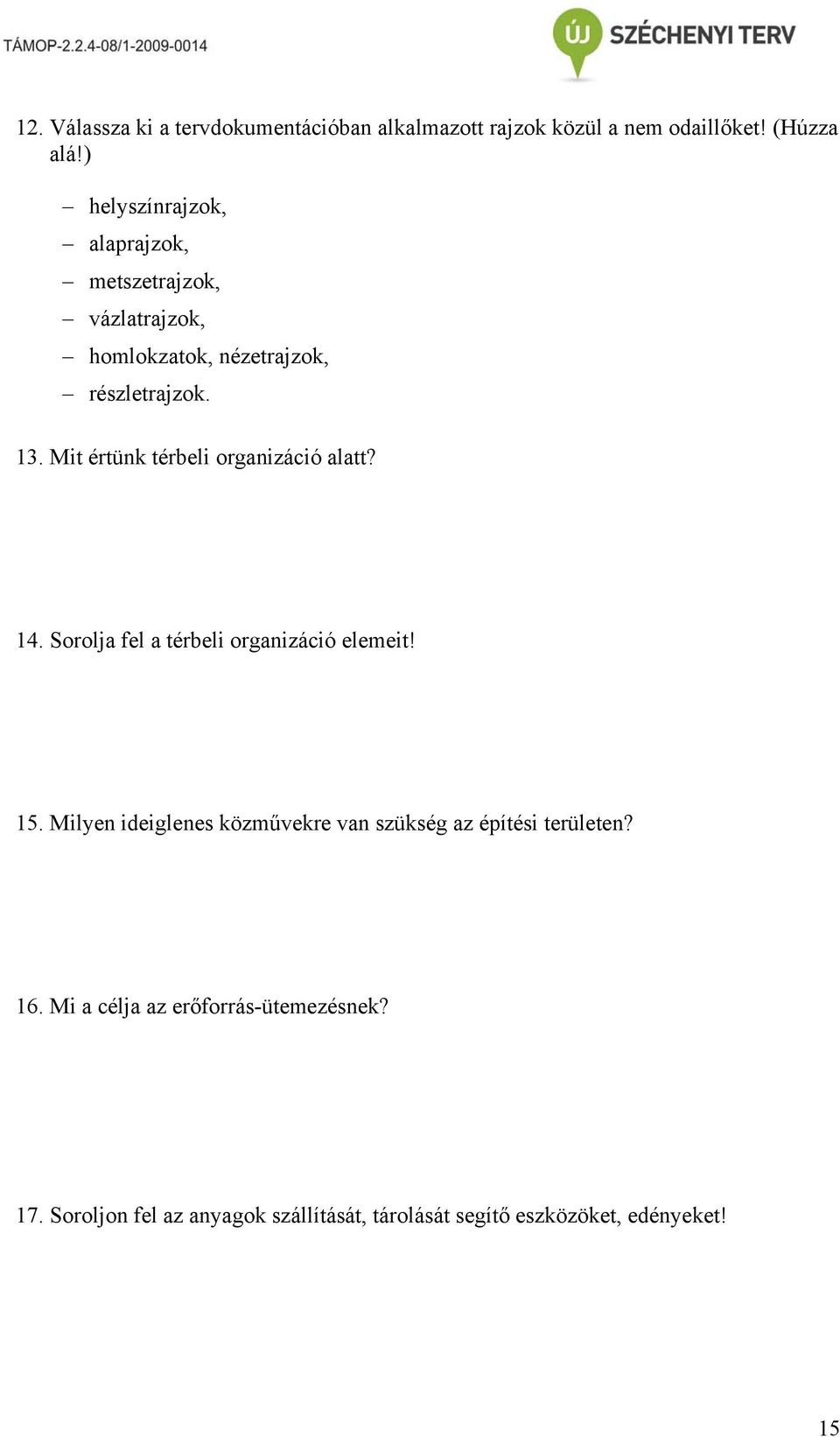

16 18. Sorolja fel az átadás-átvétel során jelenlévő személyeket! 19. Kinek kell a munkaterület őrzését, védelmét biztosítani? 20. Milyen feladat elvégzésére alkalmas műszer a teodolit? 16

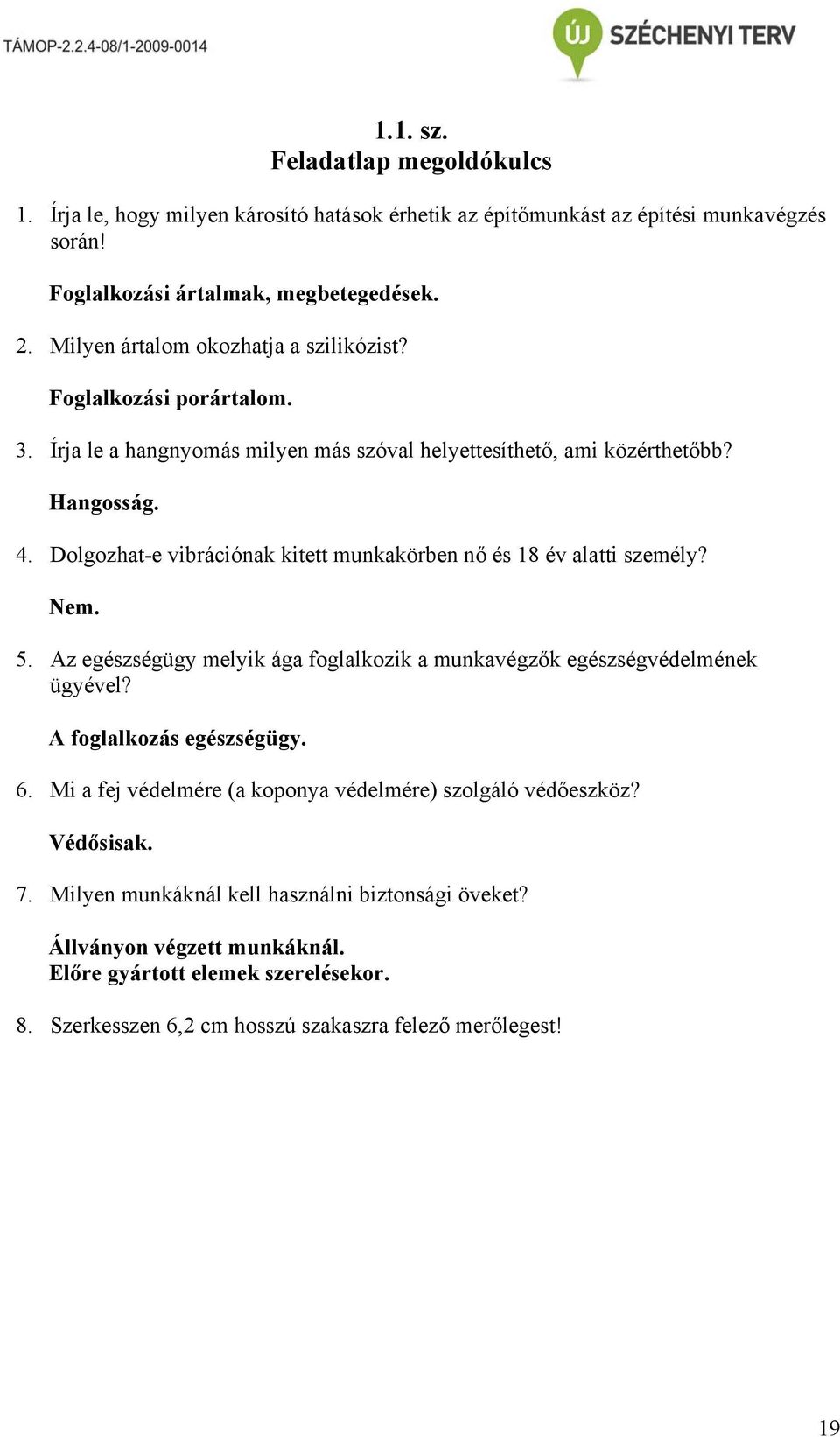

17 Megoldókulcsok 17

18

19 1.1. sz. Feladatlap megoldókulcs 1. Írja le, hogy milyen károsító hatások érhetik az építőmunkást az építési munkavégzés során! Foglalkozási ártalmak, megbetegedések. 2. Milyen ártalom okozhatja a szilikózist? Foglalkozási porártalom. 3. Írja le a hangnyomás milyen más szóval helyettesíthető, ami közérthetőbb? Hangosság. 4. Dolgozhat-e vibrációnak kitett munkakörben nő és 18 év alatti személy? Nem. 5. Az egészségügy melyik ága foglalkozik a munkavégzők egészségvédelmének ügyével? A foglalkozás egészségügy. 6. Mi a fej védelmére (a koponya védelmére) szolgáló védőeszköz? Védősisak. 7. Milyen munkáknál kell használni biztonsági öveket? Állványon végzett munkáknál. Előre gyártott elemek szerelésekor. 8. Szerkesszen 6,2 cm hosszú szakaszra felező merőlegest! 19

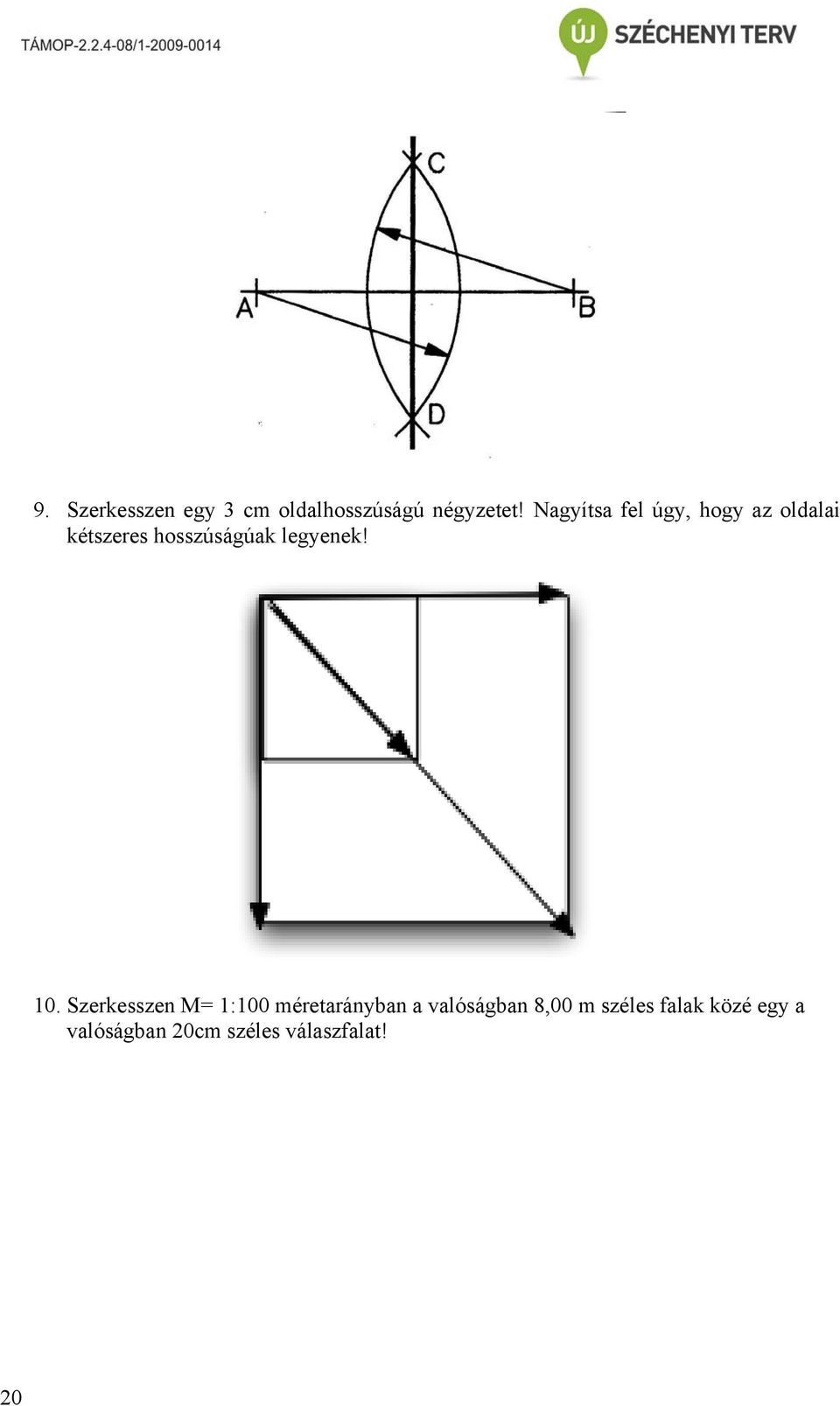

20 9. Szerkesszen egy 3 cm oldalhosszúságú négyzetet! Nagyítsa fel úgy, hogy az oldalai kétszeres hosszúságúak legyenek! 10. Szerkesszen M= 1:100 méretarányban a valóságban 8,00 m széles falak közé egy a valóságban 20cm széles válaszfalat! 20

21 11. Mit ábrázolnak a részlettervek? A részlettervek az általános terveken kellően nem ábrázolható szerkezeti megoldásokat ábrázolják. 12. Nevezze meg a következő rajzfajtát! organizációs helyszínrajz 13. Rajzolja meg az alábbi alaprajzi részlet méretháló felépítését a rajz szabályai szerint! 21

22 14. Mit szoktak elhelyezni a külső építési zónában? Külső zóna: szociálisépületek, közmű csatlakozások. 15. Mi befolyásolja az építési anyagok, eszközök raktározási helyét, módját? - Az építési helyszín jellege, helye. - Az anyag felhasználásának üteme. - A szállítási tartalékidő mértéke. 16. Milyen raktárakban, tárolókban tárolná a következő anyagokat? zsákolt kötőanyagok (gipsz, cement) szerelési anyagok, szerelvények gipszkarton lapok kész nyílászárók gipszkarton profilok állványok (csövek, rudak, idomacélok) zárt, fagymentes raktárban zárt raktárban fedett, oldalról nyitott színekben fedett, oldalról nyitott színekben nyílt rakterületen máglyázva nyílt rakterületen máglyázva 17. Melyek az építési munka megkezdésének feltételei? komplett, elfogadott tervdokumentáció, érvényes szerződés, munkaterület átvétele. 18. Mit nevezünk építési munkaterületnek? Az építőipari kivitelezési tevékenység végzésének helye. Ennek minősül a munkaszervezéssel összefüggő felvonulási, előkészítési terület. Valamint a tevékenység végzéséhez szükséges építési anyagok, gépek, szerkezetek, szerelvények és felvonulási épületek elhelyezésére és az előkészítő technológiai munkafolyamatok elvégzésére szolgáló terület is. 22

23 19. Sorolja fel az építőiparban alkalmazott kitűző eszközöket, műszereket! - kitűző rúd, - mérőléc, - vízmérték, - függőón, - jelző karók, - T-fa, - néző kereszt, - faderékszög, - szögtükör, - szögprizma, - szintező műszer, - teodolit. 20. Nevezze meg az ábrán látható eszközök csoportját és egyenként az eszközöket! Az építőiparban alkalmazott hosszmérő eszközök: - csuklósmérce (colstok), - acél mérőszalag (2-5 m), - acél vagy üvegszálas mérőszalag (20-50 m). 23

24

25 1. Írja le mi munkavédelem feladata! 1.2. sz. Feladatlap megoldókulcs A dolgozók egészségét és testi épségét védő jogszabályok és intézkedések összessége. 2. Kinek a kötelessége az egységes és átfogó megelőzési stratégia kialakítása? A munkáltató kötelessége. 3. Mi tartalmazza munkavédelmi szabályzat? Mindazokat az általános követelményeket, valamint a munkavégzés személyi és tárgyi feltételeit, melyek az egészséget nem veszélyeztető és biztonságos munkavégzés követelményei. 4. Egészítse ki a meghatározást a hiányzó szavakkal! Baleset: az emberi szervezetet ért olyan egyszeri külső hatás, amely a sérült akaratától függetlenül, hirtelen vagy aránylag rövid idő alatt következik be és sérülést, mérgezést vagy más (testi, lelki) egészségkárosodást, illetőleg halált okoz. 5. Írja le a munkavédelmi szabályzat főbb pontjait! Munkabaleset: az a baleset, amely a munkavállalót a szervezett munkavégzés során vagy azzal összefüggésben éri, annak helyétől és időpontjától és a munkavállaló (sérült) közrehatásának mértékétől függetlenül. 6. Mi a csomagolási hulladék? A termékeket védő csomagolóanyagokból (műanyag, fa, papír, üveg, fém) álló hulladék. 7. Mik a levegőszennyezők? Köd, füst, por, füstköd (szmog). 8. Húzza alá a helyes állítást jelentő mondatot! A környezethasználó köteles a környezetkárosodást megelőző intézkedéseket megtenni. A környezethasználó nem köteles a környezetkárosodást megelőző intézkedéseket megtenni. A környezethasználó csak hatósági felszólításra köteles a környezetkárosodást megelőző intézkedéseket megtenni. 25

26 9. Olvassa le az alaprajzról az alábbi adatokat! a) Határozza meg a dolgozószoba fő méreteit! 3,80 x 3,80 m b)h meg a középső főfal vastagságát! 25 cm c) Melyik helységben található kémény? A konyhában. d) Mennyi jobbos és mennyi balos 90/210-es ajtó található a rajzon? 1 db jobbos. 10. Ismertesse az alaprajz fogalmát! A padlóvonal fölött 1 méter magasságban készülő vízszintes irányú síkmetszetet alaprajznak nevezzük. 11. Ismertesse a metszet fogalmát! Az épület függőleges síkkal történő elmetszését metszetnek nevezzük. Ha ez az épület hossztengelyével párhuzamos, akkor hosszmetszetről, ha arra merőleges, keresztmetszetről beszélünk. 12. Mi az építésszervezés feladata? Az építésszervezés olyan előrelátó tervező, irányító tevékenység, amely az építési feladat elvégzéséhez szükséges és figyelembe vehető erőforrások (anyag, ember, gép) időben és térben történő összehangolására irányul. 13. Mit tartalmaz a részletes munkaerő-ütemterv? Megmutatja, hogy az adott időszakban hány fő dolgozik a beruházáson szakmánként és összesen. 26

27 14. A munkahelyi anyagtárolás, raktározás során milyen feladatokat kell megoldani (biztosítani)? - vagyonvédelem, - időjárás viszontagságaitól való védelem, - tárolandó anyag állagvédelme, - felhasználási ütem, beszerzési- szállítási feltételek követése, - tartalékok képzése. 15. Ismertesse a csöves vízmérték működését! A csöves vízmérték a közlekedő edények elvén működik. A hosszú (10-15 m) gumicsővel összekötött kalibrált üvegcsövekben emelkedő-süllyedő víz jelöli ki a vízszintet. Az üvegcsövek végükön csapokkal lezárhatók a szállításhoz, de a mérés során ki kell nyitni, hogy a bezárt levegő ne akadályozza a víz mozgását. 16. Rajzolja le, hogy készítené el az építéshelyi fa derékszöget, a mezei vinklit! Írja rá az oldalak lehetséges méreteit is! 17. Ki felel a munkaterületen folyó tevékenységekért a munkaterület átvételét követően? Munkaterület átvételétől kezdve a kivitelező felel minden a területen folyó tevékenységért. Ettől kezdődően felelős műszaki vezetőt kell kinevezni. 18. Soroljon fel legalább négyet a felelős műszaki vezető feladatai közül! A felelős műszaki vezető feladatai: a) az építési-szerelési munkára vonatkozó jogszabályok, engedélyek betartatása, b) az építési napló vezetése, ellenőrzése és lezárása, c) az építőipari kivitelezési tevékenység munkafolyamatainak szakszerű megszervezése, d) a kivitelezés során a minőségi követelmények biztosítása, e) a kitűzés helyességének, a talajmechanikai vizsgálatok megtörténtének ellenőrzése, 27

28 f) a szükséges minőségi vizsgálatok és mintavételek elvégeztetése, g) az azonnali intézkedést igénylő építési műszaki feladatok irányítása, h) a kivitelezési tervektől eltérő, kivitelezésnek az építési naplóban történő feltüntetése, i) az építési napló alapján a hulladék-nyilvántartó lap kitöltése, j) a használatbavételi engedélyezéséhez szükséges nyilatkozat megtétele, k) az átadás-átvételi eljárásban való közreműködés. 19. Mit nevezünk élő- és mit elhagyott közműnek? Az élő közmű feszültség, illetve nyomás alatt lévő működő vezeték. Az elhagyott közmű már nem üzemel, de nem lett felszedve, elbontva. 20. Hogyan értelmezzük a következő méretmegadást: ± 0,00? Az építészetben az épületek magassági (függőleges) méreteit az épület alapsíkjához a ± 0,00 szinthez viszonyítva határozzuk meg. Ha a ± 0,00 szinttől lefelé mérünk, akkor negatív előjellel jelöljük a méreteket (-), ha felfelé mérünk pozitív előjelet írunk a méretszámok elé. 28

29 1.3. sz. Feladatlap megoldókulcs 1. Mi a munkabaleset? Munkabaleset: az a baleset, amely a munkavállalót a szervezett munkavégzés során vagy azzal összefüggésben éri, annak helyétől és időpontjától és a munkavállaló (sérült) közrehatásának mértékétől függetlenül. 2. Kétágú létrán hány dolgozó tartózkodhat? Kétágú létrán csak egy dolgozó tartózkodhat. 3. Egészítse ki a hiányzó megfelelő kifejezésekkel az előírásokat! A munkahelyeket megfelelő számú, a tűz oltására alkalmas készülékekkel, illetve külön jogszabályok szerint tűzérzékelő, jelző- és riasztóberendezéssel kell ellátni. 4. Mi a tűzvédelem feladata? Tűzvédelem: tűzesetek megelőzése, tűzoltási feladatok ellátása, tűzvizsgálat, valamint ezek feltételeinek biztosítása. 5. Egészítse ki a hiányzó megfelelő kifejezésekkel az előírásokat! A helység bejáratánál jól látható helyen a tűz- és robbanásveszélyre, valamint a vonatkozó előírásokra figyelmeztető és tiltó rendelkezéseket tartalmazó piktogramot, táblát, feliratot kell elhelyezni. 6. Egészítse ki a hiányzó szavakkal a meghatározást! A fenntartható fejlődés olyan fejlődés, amely kielégíti a jelen szükségleteit, anélkül, hogy veszélyeztetné a jövő nemzedékek esélyét arra, hogy ők is kielégíthessék szükségleteiket". 7. Jelölje az igaz állításokat! A települési hulladék az iparban keletkezik. A veszélyes hulladék az ipari gyártás során keletkezik. A háztartási hulladék bármilyen területen lerakható. A háztartásokban a települési hulladék és veszélyes hulladék is keletkezhet. Toxikus lehet a települési hulladék és az ipari hulladék is. I I I 29

30 A radioaktív hulladék nem veszélyes, mert lassú a felezési ideje. Az építési törmelék nem veszélyes hulladék. A kiürült festékes vödör veszélyes hulladéknak számít. I A műanyag csomagolótasak veszélyes hulladék. 8. Mi a teendő, ha a veszélyes anyag jut a csatornába vagy élővízbe? Haladéktalanul értesíteni kell az illetékes vízügyi hatóságokat. 9. Mit nevezünk kivitelezési dokumentációnak? A kivitelezési dokumentáció az építmény megvalósításához szükséges és elégséges minden közvetlen információt, utasítást tartalmazó dokumentum. 10. Állítsa az elkészítésének időrendi sorrendjébe a döntés-előkészítő tervek! 1-tanulmányterv, 2-pályázati terv, 3-vázlatterv, 4-engedélyezési terv 11. Sorolja fel a kivitelezési dokumentáció részeit! A kivitelezési dokumentáció részei: tervrajzok, méretezési számítások, szakáganként műszaki leírások, méret- és mennyiség-kimutatások, konszignációk, a beépítendő építési termékek műszaki specifikációja, minden szakágra kiterjedő tételes (árazatlan) költségvetés-kiírás, mennyiségi kimutatással. 12. Válassza ki a tervdokumentációban alkalmazott rajzok közül a nem odaillőket! (Húzza alá!) helyszínrajzok, alaprajzok, metszetrajzok, vázlatrajzok, homlokzatok, nézetrajzok, részletrajzok. 13. Mit értünk térbeli organizáció alatt? Az építési munkaterület berendezése a kivitelezés időtartamára a munkafolyamatok feltételeinek optimalizálásával. 30

31 14. Sorolja fel a térbeli organizáció elemeit! A térbeli organizáció elemei:felvonulási utak, ideiglenes közművek, felvonulási épületek, raktárak, anyagtárolók, központi- és segédüzemek, építéshelyi előregyártó üzem, műhelyek, telepített gépek (toronydaru). 15. Milyen ideiglenes közművekre van szükség az építési területen? Vízellátás: építési víz, használati víz, tűzoltóvíz. Csatornázás: szennyvíz, csapadék. Villamosenergia-ellátás: világításhoz, erőátviteli fogyasztókhoz, termikus fogyasztókhoz. 16. Mi a célja az erőforrás-ütemezésnek? Az erőforrás-ütemezés komplex feladat. Az erőforrások beosztása az aránytalanságok megszüntetése úgy, hogy a projektet a lehető leghamarabb, a lehetséges határidőket betartva lehessen befejezni. 17. Soroljon fel az anyagok szállítását, tárolását segítő eszközöket, edényeket! - tároló ládák - konténerek - raklapok (rakodó lapok) - oldalfalas rakodólapok - rakodó kosarak - szállító tartályok konténerek 18. Sorolja fel az átadás-átvétel során jelenlévő személyeket! a megrendelő képviselője, a vállalkozó képviselője, a hatóságok képviselője, a szomszédok képviselője. 19. Kinek kell a munkaterület őrzését, védelmét biztosítani? A megállapodástól függően általában a kivitelezőnek, esetlegesen közös őrzésvédelem a megrendelővel. 20. Milyen feladat elvégzésére alkalmas műszer a teodolit? 31
