1 A KIVITELEZÉS FOLYAMATA Amiatt, hogy a Thermo-Block építőelemek méret pontosságából adódó előnyöket kihasználhassuk, kellő fi gyelmet kell szentelni a fogadószerkezet méretpontosságára. THERMO-BLOCK FALAZAT Nem igényel különleges alapozást, bármely hagyományos szerkezetre kivitelezhető. Az első sor falazó elem alatt el kell helyezni a talajnedvesség, talajpára elleni szigetelést. Az első sor precíz beállításakor ügyelni kell az elemek vízszintes és függőleges irányú pontos beállítására is. Az elemek elhelyezését célszerű az épületsarkokból kiindulva kezdeni, majd rögzítés után az elemeket betonnal félig tölteni és elvégezni a finombeállításokat. Az első sor kibetonozása után a falazó elemeket három soronként illeszszük össze, majd a felső sor közepéig betonozzuk ki. Kitöltéshez minimum C12-24 KK betont alkalmazzunk. A falsarkok és falvégek kialakítása a falelem és zsilipelem együttes alkalmazásával történik. Falsarkok esetén az elemek kivágásával gondoskodni kell arról, hogy a beton mindenhova befolyjon. THERMO-BLOCK ÁTHIDALÓ ELEM Az áthidaló elemeket közvetlenül egymás után helyezzük el, az előzetesen elkészített alátámasztásokra. Az áthidaló elemek felfekvése a falazaton mindkét oldalon legalább 25 cm legyen, fenéklemezét a felfekvéseknél ki kell vágni, hogy a betonkapcsolat a falelemmel folytonos legyen. THERMO-BLOCK KOSZORÚELEM A koszorúelemek az utolsó falelem sorhoz kapcsolódnak. Az elemeket a sarkokon gérbe kell vágni, a betonozás alatt a rögzítésükről gondoskodni kell. A koszorúelemet a külső oldalon pallóval célszerű megtámasztani. THERMO-BLOCK FÖDÉMRENDSZER Födémkészítésnél első lépésként ritkított alátámasztást készítünk, majd behelyezésre kerülnek a polisztirol béléselemek, utána a rácsgerendák, amit bekötünk a koszorúvasalatba. A teherelosztó térháló elhelyezése után a födém kibetonozása következik a koszorúval egy munkafázisban. Nagy fesztávok áthidalására is alkalmas.

2 MIÉRT A THERMO-BLOCK? Energiatakarékos építési rendszer ÉPÍTTETŐK Alacsony építési költség 60-70%-os fűtésköltség megtakarítás Gyors, tiszta kivitelezés Nem telepednek meg a penészgombák, allergiamentesek az épületek Nincs raklapdíj, nem áll benne a pénze, amíg építkezik, azokat nem kell visszavinni Komplett rendszert kap, ami tökéletesen hőszigetelt és hőhídmentes KERESKEDŐK Kereskedőn keresztül értékesítünk Nem teremtünk konkurenciát, nincs árverseny Bálákba csomagolunk, azokat élvédővel látjuk el és pántoljuk Nincs raklap, azokat nem kell visszavinni a gyártóhoz Nem kell raktárkészletet tartani, építési helyszínre szállítjuk KIVITELEZŐK Betanítást, képzést biztosítunk Beépítési segédlettel támogatjuk a munkájukat Nem kell nehéz építőelemeket emelgetni, fizikailag nem fáradnak el Az elemek fűrésszel vághatóak, nem kell téglavágógép Alacsony szakemberigény - egy kőműves, több kisegítő ember Gépészeti vezetékek helyét hőkéssel ki lehet vágni, nem kell horonymaró, nincs zaj, nincs por Födémhez ritkított alátámasztás kell, nincs szükség támrendszerre, zsalutáblákra Építési helyszínen nincs szükség darura az elemek mozgatásához BERUHÁZÓK Alacsony energiaigényű A+ házak, passzívházak építhetőek %-os energia megtakarítás Könnyebb értékesíthetőség a kedvező fenntartási költségek miatt Gyors, olcsó, hulladékmentes kivitelezés Vékonyabb falak, ezáltal nagyobb hasznos alapterület érhető el Alacsony építési költség A hőtechnikai követelményeknek megfelelő U érték, nincs szükség utólagos szigetelésre. AZ ÖN MÁRKAKERESKEDŐJE:

3 PASSZÍVHÁZAK A+ energiaigényű házak építési rendszere 60-70%-os energia megtakarítás Nem kell utólagos hőszigetelés Gyors, tiszta kivitelezés Nincs páralecsapódás, nincs penészgomba Karcsúbb falak, nagyobb hasznos alapterület Masszív szerkezet, LEGO-szerű kapcsolódás Pontos illeszkedés, vékonyabb belső vakolat Energiatanúsítványhoz hőkamerás felvételek Díjtalan árajánlat készítés, hitelügyintézés Tervezés, kivitelezés, energetikai pályázatok készítése!

4 A KIVITELEZÉS ÁRAI A Thermo-Block energiatakarékos, hőszigetelt építési rendszerből épült házak készültségi fokai (szerkezetkész-, bővített szerkezetkész-, illetve kulcsrakész állapot), műszaki tartalma és kivitelezési árai. Az alapozást mindegyik készültségi fok tartalmazza (90 cm mélységben C12/24-KK alapbetonnal és 20 cm magas C20/24-KK erősített koszorúval ellátva). Az árak tájékoztató jellegűek, az épület bruttó alapterületére vetítettek és nem tartalmazzák az ÁFÁ-t. Tételes árajánlat az engedélyezési terv ismeretében, a műszaki tartalomnak az építtetővel történt egyeztetése után készíthető! SZERKEZETKÉSZ állapot: 25-ös falazat esetén: Ft + ÁFA/m 2 -től 35-ös falazat esetén: Ft + ÁFA/m 2 -től 44-es falazat esetén: Ft + ÁFA/m 2 -től - Pince nélküli épület esetén talajnedvesség elleni szigetelés modifi kált bitumenes lemezzel - A külső és belső teherhordó falak megépítése cm Thermo-Block energiatakarékos hőszigetelt építési rendszerből - A födémszerkezet Thermo-Block energiatakarékos hőszigetelt monolit vasbeton szerkezetből - A tető készítése hagyományos fa ácsszerkezettel vagy szeglemezes tetőszerkezettel - A tető fedése tervtől függően beton vagy agyag cseréppel, szükséges rendszer tartozékokkal, vagy modifi kált bitumenes zsindellyel fedve - A fedéshez esetlegesen szükséges bádogozási munkák (pl. vápák, kéményszegélyek) többrétegű színes alumínium lemezből - A kémény előregyártott Schiedel vagy Leier rendszerrel - A falakban a nyílászárók fogadására alkalmas nyílásméretek előkészítése BŐVÍTETT SZERKEZETKÉSZ állapot: 25-ös falazat esetén: Ft + ÁFA/m 2 -től 35-ös falazat esetén: Ft + ÁFA/m 2 -től 44-es falazat esetén: Ft + ÁFA/m 2 -től A szerkezetkész állapotnak megfelelő műszaki tartalmon felül: - Az eresz és lefolyócsatorna többrétegű színes alumínium lemezből - A falak és kémények kültéri vakolattal való ellátása - Az elektromos vezetékek helyének külső térbeni előkészítése, védőcsövezés, vezetékek elhelyezése - Külső nyílászárók elhelyezése hőszigetelt üvegezésű, 6 légkamrás Gealan S 8000 fehér műanyag ablak illetve biztonsági bejárati ajtó igény szerint tetőtéri ablak, illetve hőszigetelt garázskapu - A válaszfalak égetett kerámia vagy Ytong termékekből KULCSRAKÉSZ állapot: 25-ös falazat esetén: Ft + ÁFA/m 2 -től 35-ös falazat esetén: Ft + ÁFA/m 2 -től 44-es falazat esetén: Ft + ÁFA/m 2 -től A bővített szerkezetkész állapotnak megfelelő műszaki tartalmon felül: - A beltéri elektromos vezetékek védőcsövezése, elhelyezése - Kapcsolók dugaljak elhelyezése megrendelői igényeknek megfelelően - Gépészeti vezetékek kiépítése, elhelyezése - Melegvíz előállítását is szolgáló gázkazán elhelyezése az épület energiaigényének megfelelő teljesítménnyel - Fűtési rendszer komplett kialakítása (radiátorok, termosztát) - Az aljzat talajvíz elleni, valamint hő és hangszigetelésének kialakítása - Szeglemezes tetőszerkezet esetén az álmennyezet kialakítása Knauf vagy Rigips gipszkartonnal, megfelelő vastagságú Rockwool vagy Isover szálas szigetelőanyaggal - Belső nyílászárók elhelyezése - Teherhordó és válaszfalak belső felületképzése ragasztott gipszkartonnal vagy hagyományos műanyaghálós vakolattal - A vizesblokkok és lépcsők hidegburkolatainak elkészítése Ft/m 2 árú tetszőlegesen választható burkolatokból - Szaniterek, csaptelepek felszerelése - A melegburkolatok kialakítása Ft/m 2 árú tetszőleges választható burkolatokból

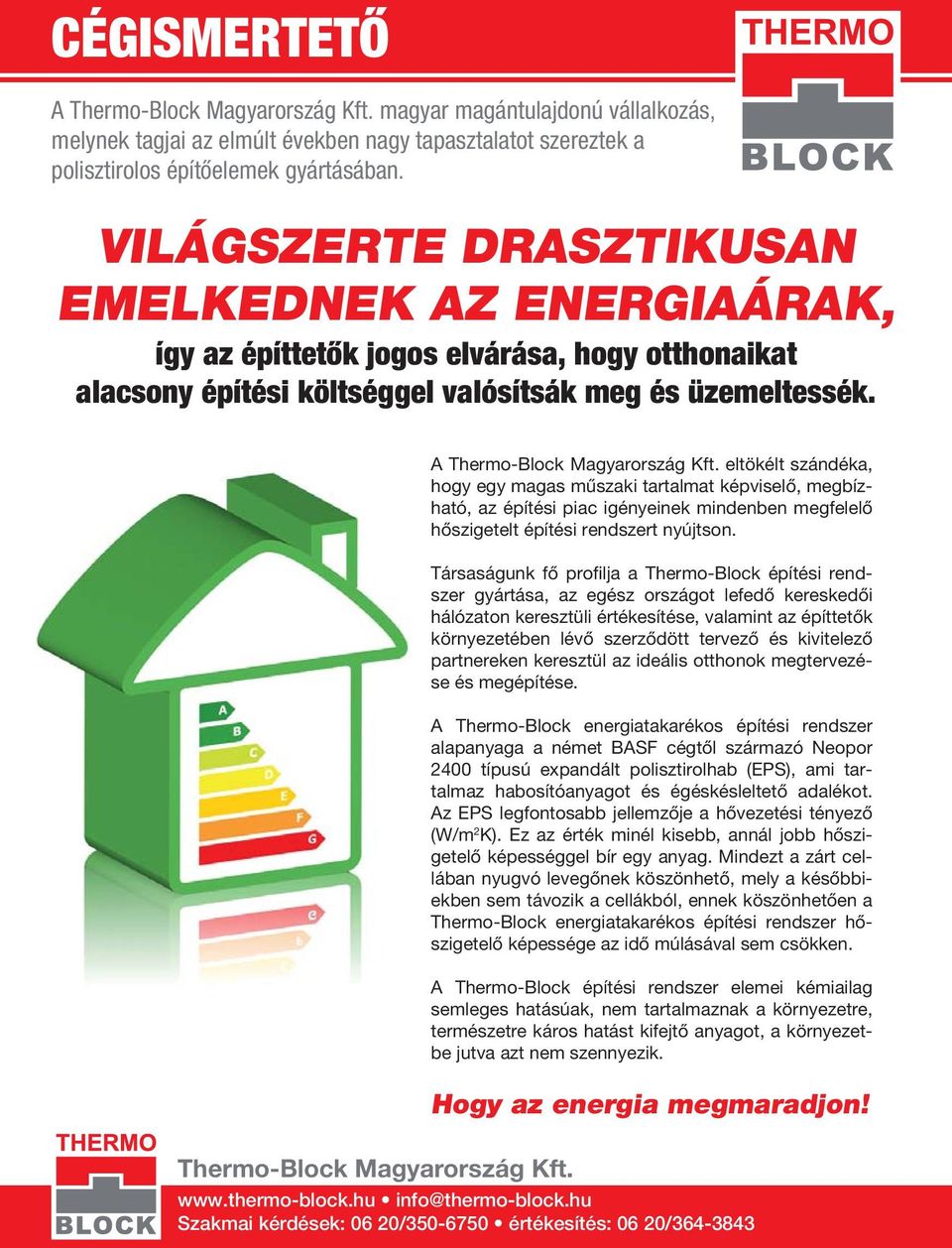

5 CÉGISMERTETŐ A magyar magántulajdonú vállalkozás, melynek tagjai az elmúlt években nagy tapasztalatot szereztek a polisztirolos építőelemek gyártásában. VILÁGSZERTE DRASZTIKUSAN EMELKEDNEK AZ ENERGIAÁRAK, így az építtetők jogos elvárása, hogy otthonaikat alacsony építési költséggel valósítsák meg és üzemeltessék. A eltökélt szándéka, hogy egy magas műszaki tartalmat képviselő, megbízható, az építési piac igényeinek mindenben megfelelő hőszigetelt építési rendszert nyújtson. Társaságunk fő profilja a Thermo-Block építési rendszer gyártása, az egész országot lefedő kereskedői hálózaton keresztüli értékesítése, valamint az építtetők környezetében lévő szerződött tervező és kivitelező partnereken keresztül az ideális otthonok megtervezése és megépítése. A Thermo-Block energiatakarékos építési rendszer alapanyaga a német BASF cégtől származó Neopor 2400 típusú expandált polisztirolhab (EPS), ami tartalmaz habosítóanyagot és égéskésleltető adalékot. Az EPS legfontosabb jellemzője a hővezetési tényező (W/m 2 K). Ez az érték minél kisebb, annál jobb hőszigetelő képességgel bír egy anyag. Mindezt a zárt cellában nyugvó levegőnek köszönhető, mely a későbbiekben sem távozik a cellákból, ennek köszönhetően a Thermo-Block energiatakarékos építési rendszer hőszigetelő képessége az idő múlásával sem csökken. A Thermo-Block építési rendszer elemei kémiailag semleges hatásúak, nem tartalmaznak a környezetre, természetre káros hatást kifejtő anyagot, a környezetbe jutva azt nem szennyezik. Hogy az energia megmaradjon!

6 ÁRLISTA THERMO-BLOCK FALAZATI RENDSZER A lenti árak lista és gyári átadási árak! Érvényesek szeptember 1-től visszavonásig! Áraink az áfát tartalmazzák! Aktuális áraink megtalálhatóak a oldalon. FAL ELEMEK 25-ös fal elem Mérete: 25x25x100 cm A elem: U=0,27 W/m 2 K Nettó ár: Ft/m 2 Bruttó ár: Ft/m 2 35-ös fal elem Mérete: 35x25x100 cm A+ elem: U=0,15 W/m 2 K Nettó ár: Ft/m 2 Bruttó ár: Ft/m 2 44-es fal elem Mérete: 44x25x100 cm Passzív elem: U=0,10W/m 2 K Nettó ár: Ft/m 2 Bruttó ár: Ft/m 2 LEZÁRÓ ELEM (zsilip elem) Mérete: 14x25x6,5 cm A falelemek épületsarkokon vagy falvégeknél, nyílásfülkéknél történő lehatárolására szolgáló betét eleme, ami a falelemek megfelelő hornyaiba csúsztatásával biztosítja a pontos szerkezetépítést. Nettó ár: 125 Ft/db Bruttó ár: 159 Ft/db

7 ÁRLISTA THERMO-BLOCK FALAZATI RENDSZER A lenti árak lista és gyári átadási árak! Érvényesek szeptember 1-től visszavonásig! Áraink az áfát tartalmazzák! Aktuális áraink megtalálhatóak a oldalon. KOSZORÚ ELEMEK 25-ös koszorú elem Mérete: 25x25x100 cm A elem: U=0,27 W/m 2 K Nettó ár: Ft/fm Bruttó ár: Ft/fm 35-ös koszorú elem Mérete: 35x25x100 cm A+ elem: U=0,15 W/m 2 K Nettó ár: Ft/fm Bruttó ár: Ft/fm 44-es koszorú elem Mérete: 44x25x100 cm Passzív elem: U=0,10 W/m 2 K Nettó ár: Ft/fm Bruttó ár: Ft/fm ÁTHIDALÓ ELEMEK 25-ös áthidaló elem Mérete: 25x25x100 cm A elem: U=0,27 W/m 2 K Nettó ár: Ft/fm Bruttó ár: Ft/fm 35-ös áthidaló elem Mérete: 35x25x100 cm A+ elem: U=0,15 W/m 2 K Nettó ár: Ft/fm Bruttó ár: Ft/fm 44-es áthidaló elem Mérete: 44x25x100 cm Passzív elem: U=0,10 W/m 2 K Nettó ár: Ft/fm Bruttó ár: Ft/fm

8 ÁRLISTA THERMO-BLOCK FÖDÉM RENDSZER A lenti árak lista és gyári átadási árak! Érvényesek szeptember 1-től visszavonásig! Áraink az áfát tartalmazzák! Aktuális áraink megtalálhatóak a oldalon. Födém panel szélesség/vastagság/hossz.: 100 cm TBFP 50/18 Nettó ár: Ft/db (4.400 Ft/m 2 ) Bruttó ár: Ft/db (5.588 Ft/m 2 ) TBFP 75/18 Nettó ár: Ft/db (4.400 Ft/m 2 ) Bruttó ár: Ft/db (5.588 Ft/m 2 ) TBFP 50/24 Nettó ár: Ft/db (5.400 Ft/m 2 ) Bruttó ár: Ft/db (6.858 Ft/m 2 ) TBFP 75/24 Nettó ár: Ft/db (5.067 Ft/m 2 ) Bruttó ár: Ft/db (6.435 Ft/m 2 ) Fémből készült rácsos gerenda H=160 mm magasságú rácsgerenda alsó vas átkötő vas felső vas 10 mm 6 mm 8 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm 12 mm 6 mm 8 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm 14 mm 6 mm 8 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm 16 mm 6 mm 10 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm 18 mm 8 mm 10 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm 20 mm 8 mm 10 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm H=210 mm magasságú rácsgerenda alsó vas átkötő vas felső vas 10 mm 6 mm 8 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm 12 mm 6 mm 8 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm 14 mm 6 mm 8 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm 16 mm 6 mm 10 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm 18 mm 8 mm 10 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm 20 mm 8 mm 10 mm Nettó ár: Ft/fm Bruttó ár: Ft/fm
