1 DEKORATÍV VILÁGÍTÁS FLEXIA DP Tervező: iol Design A legalkalmasabb platform egyedi közvilágítási megoldások létrehozásához Változatos megjelenés, többféle konfiguráció, egy technológiai alap. A FLEXIA a legalkalmasabb platform arra, hogy megalkossa egyedi városi világítási megoldását. Koncentráljon arra, hogy egyedi hangulatot teremtsen a városában élő és az odalátogató emberek számára ahelyett, hogy folyamatosan a korlátokkal törődne. A FLEXIA technikai korlátok nélkül kínál egységesebb, kifinomult megjelenést. A FLEXIA termékcsalád a kifinomult megjelenést ötvözi a korszerű LED technológiával, hogy energiahatékony világítási megoldást nyújtson, amely javítja a város utcáinak megjelenését a fényszennyezés elkerülése mellett. Ideális nagy sétányokra, városközpontokba, terekre, kerékpárutakra és egyéb kültéri városi helyszínekre. A FLEXIA minőségi világítást nyújt egységes megjelenéssel, és csökkenti a városok ökológiai lábnyomát, biztonságos, vonzó környezetet teremtve. VÁROSOK ÉS LAKÓÖVEZETEK KERÉKPÁRUTAK ÉS JÁRDÁK PÁLYAUDVAROK ÉS METRÓ- ÁLLOMÁSOK PARKOLÓK TEREK ÉS SÉTÁLÓUTCÁK

2 FLEXIA DP ÁTTEKINTÉS Koncepció A FLEXIA DP egy sokoldalú függesztett dekoratív világítótest, amelyet úgy terveztek, hogy a lehető legnagyobb fokú modularitást és a könnyű testre szabhatóságot biztosítsa. Alumínium testből és egy mély polikarbonát búrából áll. A FLEXIA DP a FLEXIA család tagja, így a műszaki alapok azonosak a nagyobb konzisztencia és csereszavatosság érdekében. Az új LensoFlex 4 optikát használja, amelyet a teljesítmény, a sötét égbolt megőrzése (PureNight) és a sokoldalúság jegyében fejlesztettek ki, valamint a LED-ek, lencsék és elektromos alkatrészeket egy szerszám nélkül eltávolítható modulra vannak csoportosítva. A belső komponensek szabványosítása lehetővé teszi a pótalkatrészek könnyebb és gazdaságosabb kezelését. Az utcabútorok harmonikus egysége érdekében a FLEXIA DP ugyanolyan búrával rendelkezik, mint a FLEXIA TOP. A FLEXIA DP kiegészítőivel, mint a Coppa és a Quattro, látványos fényhatásokat hozhat létre, és saját identitást adhat városának. A telepítés megkönnyítése érdekében a FLEXIA DP termékeket előre vezetékelve szállítjuk. A termék a szabadalmaztatott IzyHub kompakt csatlakozómodullal van szerelve, amely lehetővé teszi a gyors, hibabiztos csatlakoztatást. A FLEXIA DP világítótestek szerszámmentes hozzáférést tesznek lehetővé az alkatrészekhez. Biztonsági okokból felnyitáskor azonnal lecsatlakoznak a hálózatról. A FLEXIA DP termékek többféle csatlakoztatási lehetőséggel (NEMA vagy Zhaga), szenzorokkal és FlexiWhite megoldással is elérhetők, utóbbi a világítás színhőmérsékletét az aktuális igényekhez igazítja. A szerszámmentes hozzáférhetőségnek köszönhetően a színezett, különleges hangulatot teremtő Croma szűrők bármikor csatlakoztathatók. Az újrahasznosítható anyagokból készült, könnyen javítható FLEXIA DP a körforgásos d á éldá ké lő ALKALMAZÁSI TERÜLETEK VÁROSOK ÉS LAKÓÖVEZETEK KERÉKPÁRUTAK ÉS JÁRDÁK PÁLYAUDVAROK ÉS METRÓÁLLOMÁSOK PARKOLÓK TEREK ÉS SÉTÁLÓUTCÁK KIEMELT TULAJDONSÁGOK Korszerű moduláris LED platform, amely teljes mértékben testre szabható Egységes megjelenés minden városi környezetben Számos átfeszítéses rögzítés A FLEXIA DP testre szabható kiegészítők széles skálájával, amelyekkel kihangsúlyozhatja városa identitását. A FLEXIA DP-t átfeszítéses rögzítésre tervezték. Szerszám nélkül nyitható és karbantartható PureNight: a sötét égboltnak kedvező, alacsony káprázást garantáló fényeloszlás FlexiWhite: az emberközpontú, természetbarát világításért A FLEXIA DP felnyitáskor azonnal lecsatlakozik az elektromos hálózatról, az optikai egység pedig szerszámok nélkül cserélhető. Előre kábelezett kivitel az egyszerű telepítésért Csatlakoztatható jövőbeli intelligens városi alkalmazásokhoz Nyílt, átjárható szabványokon alapszik Kompatibilis a Schréder EXEDRA vezérlőplatformmal Zhaga-D4i tanúsítvány Annak érdekében, hogy a nyitott és átjárható kommunikáció biztosított legyen, a FLEXIA DP elérhető NEMA vagy Zhaga aljzattal, amely megfelel az új ZD4i szabványnak. Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 2

3 FLEXIA DP VERZIÓK FLEXIA DP Sztenderd FLEXIA DP Croma filter FLEXIA DP Coppa kiegészítő FLEXIA DP Coppa filter + Croma kiegészítő Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 3

4 FLEXIA DP VERZIÓK FLEXIA DP Quattro kiegészítő Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 4

5 FLEXIA DP FOTOMETRIA LensoFlex 4 A LensoFlex 4 egy rendkívül kompakt és erőteljes optika mely tökéletesíti a LensoFlex generáció örökségét. A LED-ek száma és az áram erőssége együttesen határozza meg az összfényáramot. Az optimalizált fényeloszlás és a rendkívül jó hatásfok segítségével a negyedik generáció lehetővé teszi a termékek méretének csökkentését, hogy azok megfeleljenek minden elvárásnak, és a befektetés szempontjából is optimális megoldást nyújtsanak. A LensoFlex 4 optikánál korlátozható a hátraszűrődő fény mennyisége, ezzel megakadályozva a zavaró világítást, illetve káprázás csökkentővel is felszerelhető a magas vizuális komfort érdekében. Back Light control A LensoFlex modul opcionálisan rendelhető Back Light Control (hátrairányuló fényáramkorlátozó) rendszerrel is. Ezzel a megoldással minimalizálható a lámpatestekből hátrafelé kiáramló fény mennyisége, elkerülve ezzel az épületek szükségtelen megvilágítását. A. Back Light Control használata nélkül B. Back Light Control használatával Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 5

6 FLEXIA DP VEZÉRLÉSEK Egyedi fényáramszabályzás Az intelligens meghajtóegységek a gyártás során a kért dimmelési profilra programozhatók. A sztenderd megoldás keretében max. 5 lépcső állítható be, 5 eltérő világítási szinttel kombinálva. A programozás külön vezetékelést nem igényel. A berendezés ki és bekapcsolása között, az előre beállított dimmelési profil automatikusan végrehajtódik. Az dimmelési profil alkalmazásával maximalizálhatóvá válik az energiamegtakarítás, biztosítva ezzel a változó mértékű forgalom igényelte eltérő megvilágítási szintet. Napfényszenzor / Alkonykapcsoló Az alkonykapcsoló vagy fényszenzor bekapcsolja a lámpatestet, amint a természetes fény egy bizonyos szint alá esik. Az érzékelő programozható továbbá úgy is, hogy bekapcsoljon vihar esetén, felhős napokon, vagy akár az éjszaka beköszöntével. Alkalmazásával mindig a kívánt fénymennyiség érhető el a megvilágítandó területen. A. Teljesítmény B. Idő Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 6

7 FLEXIA DP IzyHub csatlakozó és védelmi egység Az IzyHub egy innovatív eszköz, amely problémamentes telepítést és karbantartást kínál. Ez a központi csatlakozódoboz biztosítja a tápellátást és juttatja el a vezérlési információkat a lámpatesten belül, biztosítva minden összetevő megbízható, hosszútávú működését. Egyszerű karbantartás Ha mégis alkatrészt kell cserélni a lámpában, az IzyHub biztosítja, hogy a művelet egyszerű és gyors legyen. Az alkatrészek csatlakozói úgy lettek kialakítva, hogy fizikailag lehetetlen legyen felcserélni őket. A karbantartónak nem kell egyenként végigkövetnie a vezetékeket: csak bedugja, és működik. Túlfeszültség-védelem Az IzyHub-ban beépített túlfeszültség-védelem is található, amely megakadályozza, hogy villámcsapás, vagy hálózati feszültségingadozás tegyen kárt az eszközben, még a legszélsőségesebb körülmények között is. Az eszköz egy figyelmeztető LED-et is tartalmaz, amely jelzi, hogy az eszköz védve van-e. Könnyen kezelhető Soha nem volt egyszerűbb egy lámpa telepítése. Az IzyHub fő csatlakozófelületéhez nincs szükség szerszámra. A hagyományos megoldásokhoz képest ez 30%-kal csökkenti a telepítési időt. A karokkal ellátott rugós elektromos csatlakozók optimális érintkezést biztosítanak a termék teljes élettartama alatt. Verziók és fejlesztések Az IzyHub-nak többféle változata van, amelyek különböző csatlakozási lehetőségeket kínálnak. Az IzyHub rendelkezhet túlfeszültség elleni védelemmel, használható külső dimmeléssel, és mindenfajta vezérlőfoglalattal képes együttműködni. Támogatja a bi-power vezérlést, és biztosíték opciókat is kínál. Ezek az lehetőségek rugalmasságot biztosítanak a jövőbeli fejlesztésekre nézve, mivel csak az IzyHub-ot kell kicserélni az új berendezések csatlakoztatásához. Nincs szükség bonyolult újrakábelezésre. Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 7

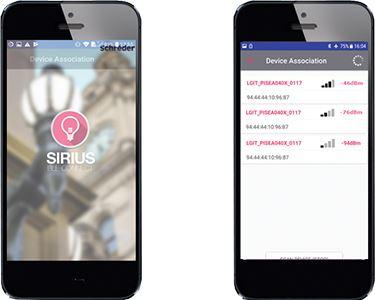

8 FLEXIA DP Bluetooth vezérlés A Schréder Bluetooth vezérlés használatához három összetevőre van szükség: Egy Bluetooth adó-vevő egységre, amit a lámpatest moduláris driveréhez kell csatlakoztatni Egy, a lámpatestre szerelt Bluetooth antennára A Sirius BLE mobilalkalmazásra Beállítások megadása Miután csatlakozott a lámpához, beállíthatja annak különböző paramétereit, mint a maximális fényáram, a minimális dimmelési szint és az egyedi dimmelési profil. Könnyű kezelhetőség A Schréder Bluetooth alapú megoldása ideális a kültéri lámpatestek helyszínen történő konfigurálásához. A felhasználónak lehetősége nyílik a földről a berendezés ki- és bekapcsolására, fényáramszabályzási görbe alkalmazására, diagnosztikai adatok kiolvasására és sok egyéb dologra is. A Sirius BLE egy felhasználóbarát mobilalkalmazás, amely biztosítja a berendezések könnyű és biztonságos vezérlését és konfigurálását az oszlop mellett állva, legyen szó akár városi, akár lakóövezeti hálózatról. Gyors és egyszerű párosítás Töltse le a Sirius alkalmazást a Schrédertől. Lépjen be a menübe. Nyomja meg a SCAN DEVICE (START) gombot a környéken lévő BLE modulok feltérképezéséhez. Egy oszlopdiagram segítségével láthatja, hogy a megjelenő modulok közül melyik található a legközelebb, és melyik a legtávolabb. Kattintson arra az eszközre, amelyikhez csatlakozni szeretne, majd adja meg a csatlakozáshoz szükséges hozzáférési kódot. Fényáramszabályozás manuális vezérlése Az alkalmazásban lehetősége nyílik manuálisan felülbírálni a dimmelési szintet, és azonnal alkalmazni azt. Csak kattintson a Dimming gombra a fő menüben, és állítsa be a dimmelési szintet a kerék és a gomb segítségével. A beállított dimmelési szint azonnal alkalmazható. Az aktuális értékek megjelennek a keréken. Így tesztelheti okostelefonja segítségével a lámpa ki- és bekapcsolását, valamint a dimmelés funkció működését. Helyszíni diagnosztika Miután csatlakozott egy lámpához, a különböző diagnosztikai adatokhoz is hozzáférhet: az addigi bekapcsolások száma, a LED modul és a driver üzemideje, a teljes energiafogyasztás stb., valamint a működést érintő eseményeket is nyomon követheti (áramkimaradások, túlmelegedés miatti leállás stb.). Megtekintheti az aktuális állapotokat, vagy az adott időpontig összesített adatokat is. Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 8

9 FLEXIA DP Zhaga-D4i tanúsítvány Költséghatékony megoldás Egy Zhaga-D4i tanúsítvánnyal rendelkező lámpatest driverjei olyan funkciókat kínálnak, amelyek korábban a vezérlőcsomópontokban voltak elérhetők, mint például az energiafogyasztás mérése. Cserébe egyszerűbbé válik a vezérlőeszköz, így csökken a vezérlőrendszer ára. A Zhaga konzorcium a DiiA-val közösen megalkotta az egységes Zhaga-D4i tanúsítványt, amely ötvözi a Zhaga 18-as könyv 2. kiadásában leírt kültéri csatlakozási specifikációkat a DiiA D4i lámpatesten belüli DALI specifikációival. Szabványosítás az átjárható ökoszisztémákért A Zhaga konzorcium alapítótagjaként a Schréder is részt vett a ZD4i tanúsítványrendszer létrehozásában, és támogatja a csoport kezdeményezését, amely egy szabványos, átjárható ökoszisztéma létrehozására irányul. A D4i specifikációk a szabványos DALI2 protokoll legjobb tulajdonságait helyezik át a lámpatesten belüli környezetbe, de ennek vannak bizonyos korlátjai. Csak a lámpatesthez rögzített vezérlőeszközök működhetnek együtt Zhaga-D4i berendezésekkel. A specifikáció szerint a vezérlőeszközök 2W, illetve 1W átlagos energiafogyasztásra vannak korlátozva. Tanúsítási program A Zhaga-D4i tanúsítványrendszer lefedi az összes kritikus tulajdonságot, beleértve a mechanikai illesztést, a digitális kommunikációt, az adatközlést és a tápellátással kapcsolatos szükségleteket egy lámpán belül, biztosítva a lámpák (driverek) és perifériák (pl. kapcsolódási csomópontok) plug-and-play átjárhatóságát. Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 9

10 FLEXIA DP Schréder EXEDRA A Schréder EXEDRA az egyik legfejlettebb távfelügyleti rendszere az világító berendezések felhasználóbarát vezérléséhez, felügyeletéhez és elemzéséhez. Testre szabott élmény A Schréder EXEDRA-ban minden fejlett funkció megtalálható, ami az intelligens eszközök kezeléséhez szükséges: valós idejű és időzített vezérlés, dinamikus és automatizált világítási forgatókönyvek, karbantartás és a helyszíni üzemeltetés megtervezése, energiafogyasztás nyomon követése, és harmadik féltől származó hardverek integrációja. Teljes mértékben konfigurálható, és olyan eszközöket tartalmaz a felhasználókezeléshez, amely lehetővé teszi a projektek elkülönítését a vállalkozók, a közművek vagy a nagyvárosok számára. Egy remek eszköz a hatékonyság, az ésszerűsítés és a döntéshozatal szolgálatában Az adat kincs. A Schréder EXEDRA tiszta, átlátható módon kínálja az adatokat, hogy a vezetők a segítségükkel döntéseket tudjanak hozni. A platform nagymennyiségű adatot gyűjt az eszközökről, valamint összegzi, elemzi és intuitív módon jeleníti meg azokat, hogy a felhasználó jól tudjon rájuk reagálni. Minden oldalról védve A Schréder EXEDRA korszerű adatbiztonságot kínál titkosítással, hasheléssel, tokenekkel és kulcskezelési gyakorlatokkal, amelyek a teljes rendszerben védik az adatokat és a szolgáltatásokat. Szabványosítás az átjárható rendszerek érdekében A Schrédernek kulcs szerepe van a szabványosítás elősegítésében olyan szövetségesekkel, mint az ucifi, a TalQ vagy a Zhaga. Közös célunk a vízszintes és függőleges IoT integrációhoz tervezett megoldások nyújtása. A testtől (hardver) a nyelven (adatmodell) át az intelligenciáig (algoritmusok) a Schréder EXEDRA rendszer megosztott és nyílt technológiákra épül. A Schréder EXEDRA a Microsoft Azure felhőszolgáltatására is támaszkodik, amely biztosítja a legmagasabb szintű megbízhatóságot, átláthatóságot, illetve megfelel a szabványoknak és a szabályozásoknak. A határok eltörlése Az EXEDRA esetében a Schréder egyfajta agnosztikus technológiai megközelítéssel él: nyílt szabványokra és protokollokra támaszkodva tervezünk olyan architektúrát, amely gond nélkül képes együttműködni harmadik féltől származó szoftverekkel és hardverekkel. A Schréder EXEDRA teljes átjárhatóságot hivatott biztosítani, ami által lehetőség nyílik: más gyártóktól származó eszközök (világítótestek) vezérlésére más gyártóktól származó vezérlők és szenzorok integrálására harmadik féltől származó eszközökhöz és platformokhoz történő csatlakozásra Plug-and-play megoldás Egy átjáró nélküli rendszerről beszélünk, amely a mobiltelefon hálózatot használja, és amelyben egy intelligens automatizált üzembehelyezési folyamat felismeri, ellenőrzi és beolvassa a lámpatest adatait a felhasználói felületre. A világítótest-vezérlők közötti öngyógyító hálózat lehetővé teszi a valós idejű adaptív világítás konfigurálását közvetlenül a felhasználói felületről. Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 10

11 FLEXIA DP JELLEMZŐK ÁLTALÁNOS INFORMÁCIÓK Ajánlott 4m - 10m fénypontmagasság ELEKTROMOS TULAJDONSÁGOK Érintésvédelmi osztály Class 1US, Class I EU, Class II EU FutureProof Circle Light Label Beépített működtető egység CE Nyilatkozat CB Nyilatkozat ENEC+ UL certified Zhaga-D4i tanúsított december 27-i francia törvény - megfelel az alkalmazás típusainak ANYAGOK Ház Optika Búra Festés típusa Szín Jövőbeli fejlesztések fogadására alkalmas berendezés >90 - A termék teljes mértékben megfelel a körforgásos gazdaság követelményeinek Nem Igen Nem Igen Igen Igen a, b, e Alumínium PMMA Polikarbonát Poliészteres porfestés AKZO 900 szemcsés grafitszürke Névleges feszültség Teljesítménytényez ő (teljes terhelésnél) Túlfeszültség elleni védelem (kv) Elektromágneses kompatibilitás (EMC) Kommunikáció Egyéb opciók NEMA kompatibilitás Kapcsolódó távfelügyeleti rendszer(ek) V 50-60Hz V 50-60Hz 0, FÉNYFORRÁS TULAJDONSÁGOK LED-ek színhőmérséklete EN / EN / EN / EN Bluetooth, 1-10V, DALI AmpDim, Bi-power, Autonóm fényáramszabályozás, Vezérelhetőség Zhaga (aljzat) - Zhaga-D4i szabvány szerint 7 pólusú (opcionális) Sirius BLE Schréder EXEDRA 2200K (FlexiWhite ) 2700K (Melegfehér 727) 3000K (Melegfehér 730) 3000K (Melegfehér 830) 3000K (FlexiWhite ) 4000K (Semlegesfehér 740) Védettségi szint IP 66 Törési szilárdság IK 09 Karbantarthatóság ÜZEMELTETÉSI KÖRÜLMÉNYEK Üzemelési hőmérsékleti tartomány (Ta) Az optikai egység szerszám nélkül cserélhető -30 C és +55 C között, szélhatással Függ a világítótest konfigurációjától. Bővebb információért forduljon kollégánkhoz. Korrelált színhőmérséklet (CRI) Felfelé irányuló fénykibocsátási arány (ULOR) >70 (FlexiWhite ) >70 (Melegfehér 727) >70 (Melegfehér 730) >80 (Melegfehér 830) >70 (FlexiWhite ) >70 (Semlegesfehér 740) <4% FÉNYFORRÁS ÉLETTARTAMA Tq = 25 C ESETÉN Minden konfiguráció esetén h - L95 Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 11

12 FLEXIA DP JELLEMZŐK MÉRETEK ÉS RÖGZÍTÉS AxBxC (mm) 504x682x504 Tömeg (kg) 12,63 Aerodinamikai felület (CxS) 0,04 Rögzítési lehetőségek Karra szerelhető Ø60mm Karos rögzítés Ø48mm Függesztett rögzítés Felületre szerelhető Különböző rögzítési lehetőségek. Kérjük olvassa el a Telepítési útmutatót. Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 12

13 FLEXIA DP Telepítési megoldások FLEXIA DP Függesztett fix 1"-es gázmenet FLEXIA DP Függesztett 1"-es gázmenet rácsúsztatható rögzítés FLEXIA DP Függesztett, csuklós 1"-es gázmenetes rögzítés FLEXIA DP Függesztett, csuklós 1"-es gázmenet rácsúsztatható rögzítés Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 13

14 FLEXIA DP Telepítési megoldások FLEXIA DP Világítótest felnyitása FLEXIA DP Karos körbefogó Ø60mm rögzítés FLEXIA DP Karos behatoló csővég Ø48mm FLEXIA DP Karos 40x40 négyzetes közvetlen rögzítés Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 14

15 FLEXIA DP Telepítési megoldások FLEXIA DP Csuklós karos körbefogó Ø60mm FLEXIA DP Csuklós karos behatoló Ø48mm FLEXIA DP Csuklós karos 60x50 négyzetes rögzítés FLEXIA DP Csuklós karos 1 -es gázmenetes rögzítés Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 15

16 FLEXIA DP Telepítési megoldások FLEXIA DP Csuklós 1 -es gázmenetes karos körbefogó rögzítés FLEXIA DP Csuklós felszíni rögzítés FLEXIA DP Csuklós hátsó karos rögzítés FLEXIA DP SOFIA kar Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 16

17 FLEXIA DP TELJESÍTMÉNYSZINTEK LEDek száma Áram (ma) Névleges fényáram (lm) Melegfehér 727 Névleges fényáram (lm) Melegfehér 730 Névleges fényáram (lm) Melegfehér 830 Névleges fényáram (lm) Semlegesfehér 740 Névleges fényáram (lm) FlexiWhite Névleges fényáram (lm) FlexiWhite Felvett teljesítmény (W)* Tipikus fényhasznosítás (lm/w) Min Max Min Max Min Max Min Max Min Max Min Max Min Max -ig Fotometria ,8 7, ,8 10, ,5 10, ,8 13, ,6 13, ,1 17, ,5 20, ,4 20,4 108 FLEXIA DP MIDI ,2 22, ,7 23, ,7 24, ,8 13, ,3 13, ,8 19, ,3 19, ,9 22, ,1 24, ,9 25,9 139 Tolerancia ± 7% fényáram- és ± 5 % elektromosteljesítmény esetén Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 17

18 FLEXIA DP TELJESÍTMÉNYSZINTEK LEDek száma Áram (ma) Névleges fényáram (lm) Melegfehér 727 Névleges fényáram (lm) Melegfehér 730 Névleges fényáram (lm) Melegfehér 830 Névleges fényáram (lm) Semlegesfehér 740 Névleges fényáram (lm) FlexiWhite Névleges fényáram (lm) FlexiWhite Felvett teljesítmény (W)* Tipikus fényhasznosítás (lm/w) Min Max Min Max Min Max Min Max Min Max Min Max Min Max -ig Fotometria ,5 25, ,3 32, ,9 31, ,9 38, ,2 38, ,5 50, FLEXIA DP MIDI ,9 25, ,3 28, ,8 37, Tolerancia ± 7% fényáram- és ± 5 % elektromosteljesítmény esetén Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 18

19 FLEXIA DP FÉNYELOSZLÁS Channels 5300 Diffuse protectorbl 5300 GL 5300 GLSY 5300 LF 5300 SY 5300 SYLF Channels ChannelsSYGL Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 19

20 FLEXIA DP FÉNYELOSZLÁS 5301 Diffuse protectorbl 5301 GL 5301 LF 5301 SY 5301 SYLF 5302 BLDiffuse protector 5302 Diffuse protector 5302 GL2 Channels 5302 GLSY Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 20

21 FLEXIA DP FÉNYELOSZLÁS 5302 LF2 Channels 5302 LFSY 5302 SY Channels ChannelsLF 5303 BL 5303 GL 5303 GLSY 5303 LFSY2 Channels Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 21

22 FLEXIA DP FÉNYELOSZLÁS 5303 SY BLDiffuse protector 5304 GLDiffuse protector 5304 LF 5304 LFDiffuse protectorsy 5304 SY2 Channels 5304 SYGL 5305 Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 22

23 FLEXIA DP FÉNYELOSZLÁS ChannelsLFSY 5305 BL 5305 GLDiffuse protector 5305 GLSY 5305 LF2 Channels 5305 SY ChannelsLF ChannelsSY 5306 Diffuse protector Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 23

24 FLEXIA DP FÉNYELOSZLÁS 5306 Diffuse protectorgl 5306 GLSY 5306 LFSY Channels ChannelsGL ChannelsGLSY 5307 BL 5307 LF 5307 SY Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 24

25 FLEXIA DP FÉNYELOSZLÁS 5307 SYLF ChannelsGLSY ChannelsSYLF 5308 BLDiffuse protector 5308 GLDiffuse protector 5308 LF 5308 SY 5345 Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 25

26 FLEXIA DP FÉNYELOSZLÁS 5345 SY 5366 Diffuse protector 5366 Diffuse protectorbl 5366 GL 5366 SY 5366 SYGL Diffuse protectorgl 5367 SY Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 26

27 FLEXIA DP FÉNYELOSZLÁS 5367 SYGL 5369 Zebra rightbldiffuse protector 5369 Zebra rightdiffuse protector 5370 Zebra left 5370 Zebra leftbl 5388 Diffuse protector 5388 Diffuse protectorbl 5388 GLDiffuse protector 5388 SY Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 27

28 FLEXIA DP FÉNYELOSZLÁS 5388 SYGL Copyright Schréder Magyarország Zrt. - augusztus Minden jog fenntartva. A termék jellemzőit és tulajdonságait értesítés nélkül módosíthatjuk. FLEXIA DP 28
