1 Telepítés és működtetés Smart-UPS TM szünetmentes tápegységhez SURTD3000XLI SURTD5000XLI 220/230/240 Vac Toronyba/rackbe szerelhető 3U su0835a

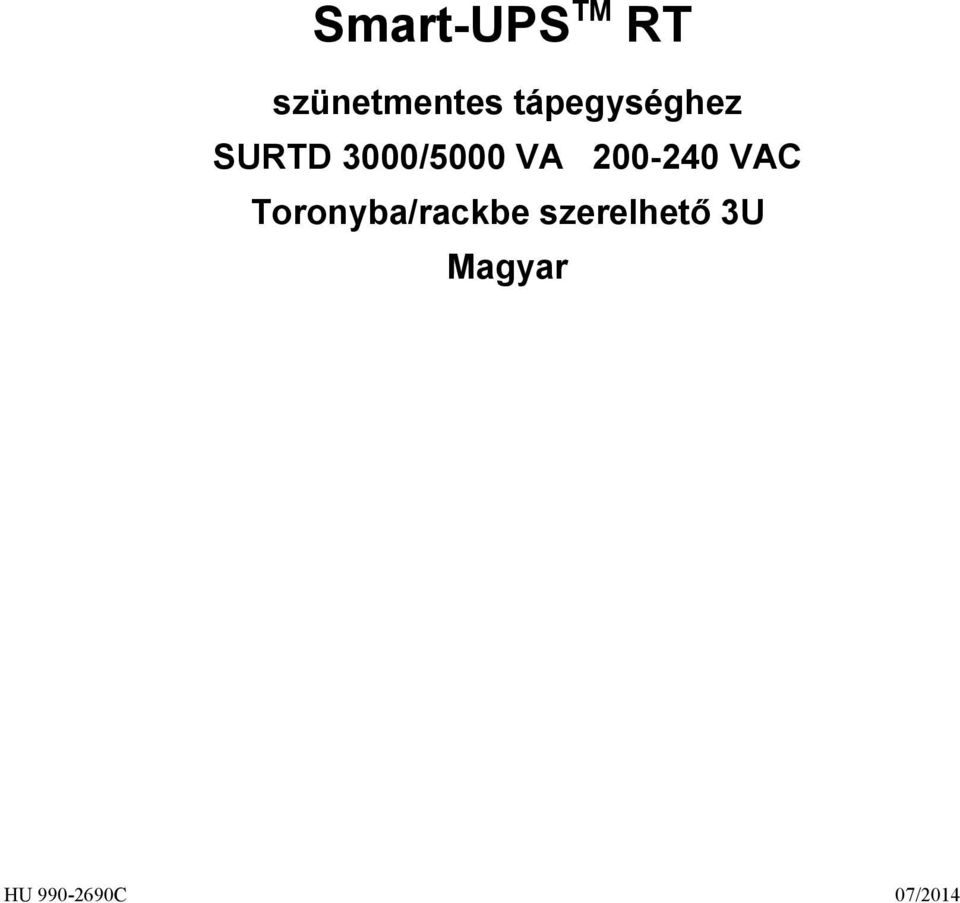

2 Smart-UPS TM RT szünetmentes tápegységhez SURTD 3000/5000 VA VAC Toronyba/rackbe szerelhető 3U Magyar HU C 07/2014

3 BEVEZETÉS Az APC TM by Schneider Electric Smart-UPS TM RT nagy teljesítményű szünetmentes tápegység (UPS). Az UPS a hálózati áramszünetek, áramkimaradások, feszültségesések, túlfeszültségek, valamint az elektromos hálózat kisebb és nagyobb zavarai esetén védelmet nyújt az elektronikus berendezések számára. Az UPS addig biztosítja az akkumulátoros háttérellátást a csatlakoztatott berendezések számára, amíg az áramellátás biztonságos szintre nem áll vissza, vagy az akkumulátorok teljesen le nem merülnek. Ez az útmutató megtalálható a mellékelt dokumentációs CD-n és az APC by Schneider Electric webhelyén: BESZERELÉS A szünetmentes tápegység telepítése előtt olvassa el a Biztonsági útmutatóban leírtakat. Kicsomagolás Vizsgálja meg a szünetmentes tápegységet a kézhezvétel után. Ha sérülést észlel, haladéktalanul értesítse a szállítót és a viszonteladót. A csomagolóanyagok újrahasznosíthatók; tegye félre újrahasznosításra vagy megfelelő módon semmisítse meg. Ellenőrizze a csomag tartalmát: UPS (akkumulátor modulok nincsenek csatlakoztatva) Előlap Dokumentáció, amely tartalmazza az alábbiakat: Termék dokumentáció Smart-UPS RT Felhasználói kézikönyv CD Garanciára vonatkozó információ Specifikációk XLT/XLI/XLTW modellek: PowerChute szoftver CD Soros kábel 3000 VA XLI modellek: két kimeneti tápkábel, két bemeneti tápkábel 3000 VA modellek: csatlakozó előlap meglévő Hálózati Menedzsment Kártyához 5000 VA XLI modell: négy kimeneti tápkábel, hálózatkezelési kártya dokumentáció HŐMÉRSÉKLET MŰKÖDÉSI TÁROLÁSI MAXIMÁLIS TENGERSZINT FELETTI MAGASSÁG MŰKÖDÉSI TÁROLÁSI PÁRATARTALOM SÚLY C ( F) C ( F), hat hónaponként az akkumulátorokat fel kell tölteni m ( láb) m ( láb) % relatív páratartalom UPS 55 kg (120 font) UPS csomagolással 64 kg (140 font) Kizárólag beltéri használatra. Olyan helyet válasszon a telepítéshez, amely bírja a terhelést. Ne üzemeltesse a szünetmentes tápegységet poros környezetben, vagy ahol a hőmérséklet és páratartalom meghaladja a megadott határértékeket. Győződjön meg róla, hogy az UPS első és hátsó részén található szellőző nyílások nincsenek elzárva. 2

4 A szünetmentes tápegység kábelezése és csatlakoztatása CSAK A 5000 VA XLI MODELLEK: ÁLLANDÓ BEKÖTÉSRE VONATKOZÓ UTASÍTÁSOK A bekötést szakképzett villanyszerelővel kell elvégeztetni. Szereljen fel egy erősen mágneses 30/32 A hálózati megszakítót. Tartsa be az összes nemzeti és helyi előírást az elektromosságra vonatkozóan. Használjon AWG 10 (5 mm 2 keresztmetszetű) kábelt. 1. Kapcsolja KI a hálózati megszakítót. 2. Vegye le a bemeneti szerelőlapot. 3. Vegye le a kiüthető körlapot. 4. Az AWG 10 (5 mm 2 keresztmetszetű) kábelt húzza be a szerelőlapon át, és csatlakoztassa a kábeleket a bemeneti kábelfejhez (zöld: föld, barna: fázis, kék: nulla). Használjon megfelelő tömítést, hogy a bekötött kábelek ellenálljanak a terhelésnek (nem tartozék). 5. Kapcsolja BE a hálózati megszakítót. 6. Ellenőrizze a hálózati feszültséget. 7. Helyezze vissza a szerelőlapot. 3

5 AZ AKKUMULÁTOR MODULOK CSATLAKOZTATÁSA ÉS AZ ELŐLAP FELSZERELÉSE 4

6 ALAPVETŐ CSATLAKOZÓK Soros port A soros csatlakozó az APC by Schneider Electric PowerChute, valamint a terminál emulációs szoftverekhez való kapcsolódásra használható. Kizárólag az APC by Schneider Electric által jóváhagyott kábeleket használja. Egyéb csatlakozó kábelek nem megfelelőek az UPS csatlakozójához. Normál Bypass A manuális bypass lehetővé teszi, hogy a felhasználó manuálisan állítsa bypass módba a csatlakoztatott berendezést. A vészkapcsoló csatlakozója lehetővé teszi, hogy a felhasználó a szünetmentes tápegységet a központi vészkapcsolóhoz csatlakoztassa. Vészkapcsoló csatlakozó Csatlakozó csavar túlfeszültségvédő földeléséhez (TVSS) Külső akkumulátoregység csatlakozó A szünetmentes tápegység tranziens túlfeszültség levezető csavarral rendelkezik (TVSS) a túlfeszültség levezető eszközök mint pl. telefon- és adathálózati vonal hálózati védelem földelő vezetékének csatlakoztatásához. A földelővezeték csatlakoztatásakor válassza le a szünetmentes tápegységet a hálózati feszültségről. A külön megvásárolható külső akkumulátoregységek a feszültségkiesés idején hosszabb áthidalási időt biztosítanak. Ehhez a tápegységhez maximum tíz külső akkumulátoregység kapcsolható. Lásd az APC by Schneider Electric honlapját: a külső akkumulátorral (SURT192XLBP) kapcsolatos információért VA XLI modellek Kimeneti megszakító 3000/5000 VA XLJ/XLT/XLTW modellek IEC 320-C19 16 A csatlakozónként IEC 320-C13 10 A csatlakozónként L V 20 A x2 Nincs megszakító L V 30 A x2 Kimeneti megszakító 5

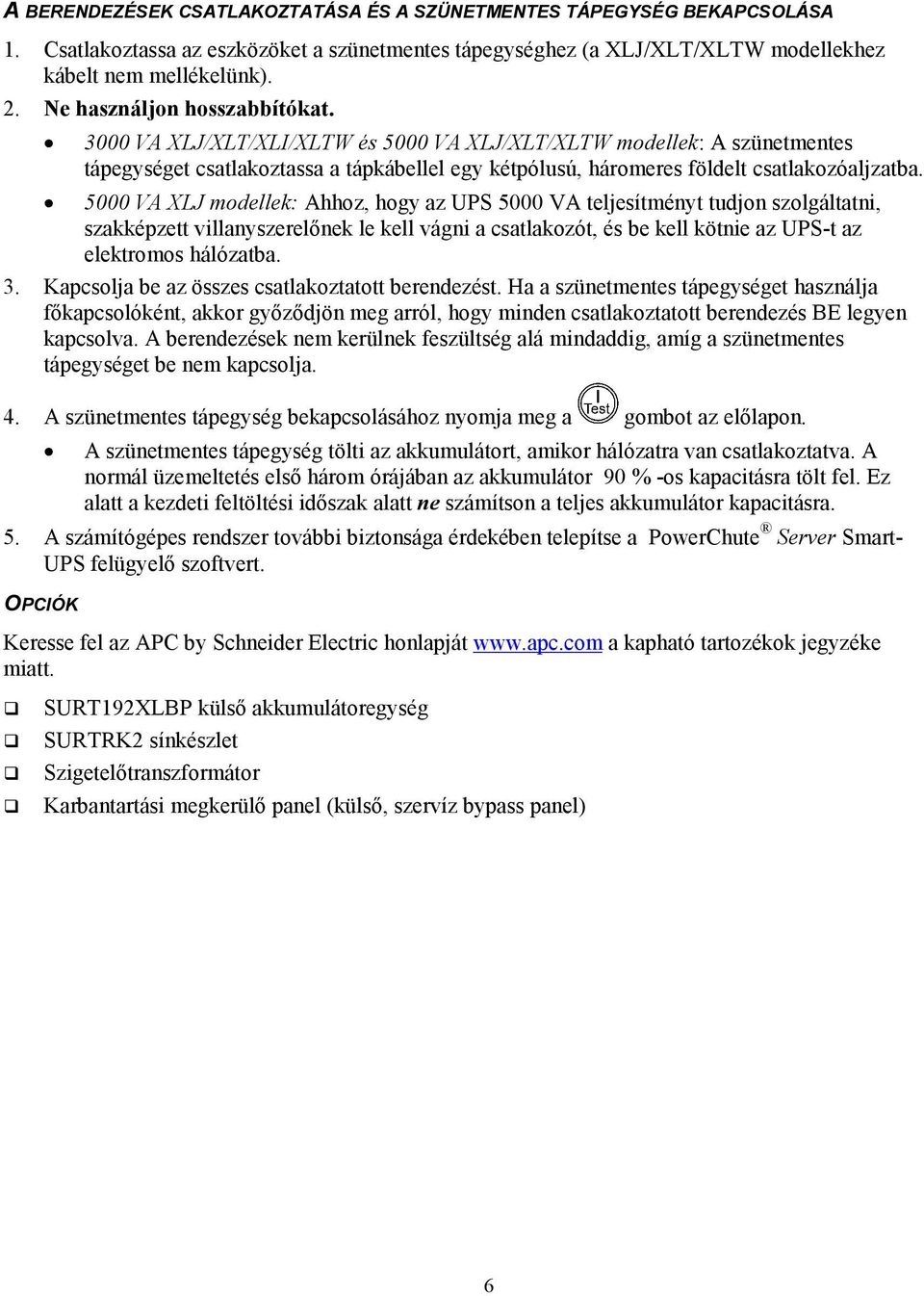

7 A BERENDEZÉSEK CSATLAKOZTATÁSA ÉS A SZÜNETMENTES TÁPEGYSÉG BEKAPCSOLÁSA 1. Csatlakoztassa az eszközöket a szünetmentes tápegységhez (a XLJ/XLT/XLTW modellekhez kábelt nem mellékelünk). 2. Ne használjon hosszabbítókat VA XLJ/XLT/XLI/XLTW és 5000 VA XLJ/XLT/XLTW modellek: A szünetmentes tápegységet csatlakoztassa a tápkábellel egy kétpólusú, háromeres földelt csatlakozóaljzatba VA XLJ modellek: Ahhoz, hogy az UPS 5000 VA teljesítményt tudjon szolgáltatni, szakképzett villanyszerelőnek le kell vágni a csatlakozót, és be kell kötnie az UPS-t az elektromos hálózatba. 3. Kapcsolja be az összes csatlakoztatott berendezést. Ha a szünetmentes tápegységet használja főkapcsolóként, akkor győződjön meg arról, hogy minden csatlakoztatott berendezés BE legyen kapcsolva. A berendezések nem kerülnek feszültség alá mindaddig, amíg a szünetmentes tápegységet be nem kapcsolja. 4. A szünetmentes tápegység bekapcsolásához nyomja meg a gombot az előlapon. A szünetmentes tápegység tölti az akkumulátort, amikor hálózatra van csatlakoztatva. A normál üzemeltetés első három órájában az akkumulátor 90 % -os kapacitásra tölt fel. Ez alatt a kezdeti feltöltési időszak alatt ne számítson a teljes akkumulátor kapacitásra. 5. A számítógépes rendszer további biztonsága érdekében telepítse a PowerChute Server Smart- UPS felügyelő szoftvert. OPCIÓK Keresse fel az APC by Schneider Electric honlapját a kapható tartozékok jegyzéke miatt. SURT192XLBP külső akkumulátoregység SURTRK2 sínkészlet Szigetelőtranszformátor Karbantartási megkerülő panel (külső, szervíz bypass panel) 6

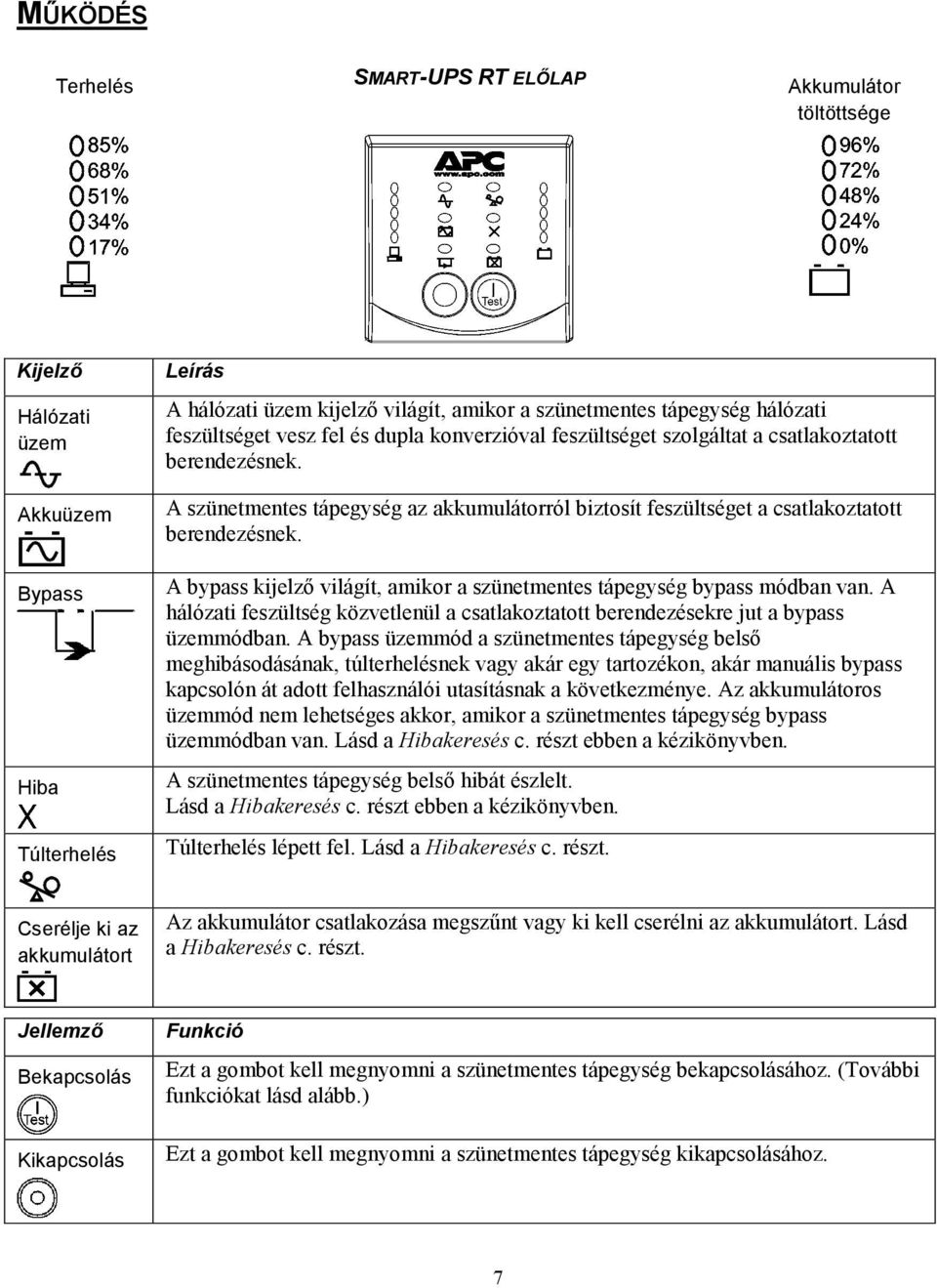

8 MŰKÖDÉS Terhelés SMART-UPS RT ELŐLAP Akkumulátor töltöttsége Kijelző Hálózati üzem Akkuüzem Bypass Hiba Túlterhelés Leírás A hálózati üzem kijelző világít, amikor a szünetmentes tápegység hálózati feszültséget vesz fel és dupla konverzióval feszültséget szolgáltat a csatlakoztatott berendezésnek. A szünetmentes tápegység az akkumulátorról biztosít feszültséget a csatlakoztatott berendezésnek. A bypass kijelző világít, amikor a szünetmentes tápegység bypass módban van. A hálózati feszültség közvetlenül a csatlakoztatott berendezésekre jut a bypass üzemmódban. A bypass üzemmód a szünetmentes tápegység belső meghibásodásának, túlterhelésnek vagy akár egy tartozékon, akár manuális bypass kapcsolón át adott felhasználói utasításnak a következménye. Az akkumulátoros üzemmód nem lehetséges akkor, amikor a szünetmentes tápegység bypass üzemmódban van. Lásd a Hibakeresés c. részt ebben a kézikönyvben. A szünetmentes tápegység belső hibát észlelt. Lásd a Hibakeresés c. részt ebben a kézikönyvben. Túlterhelés lépett fel. Lásd a Hibakeresés c. részt. Cserélje ki az akkumulátort Az akkumulátor csatlakozása megszűnt vagy ki kell cserélni az akkumulátort. Lásd a Hibakeresés c. részt. Jellemző Bekapcsolás Kikapcsolás Funkció Ezt a gombot kell megnyomni a szünetmentes tápegység bekapcsolásához. (További funkciókat lásd alább.) Ezt a gombot kell megnyomni a szünetmentes tápegység kikapcsolásához. 7

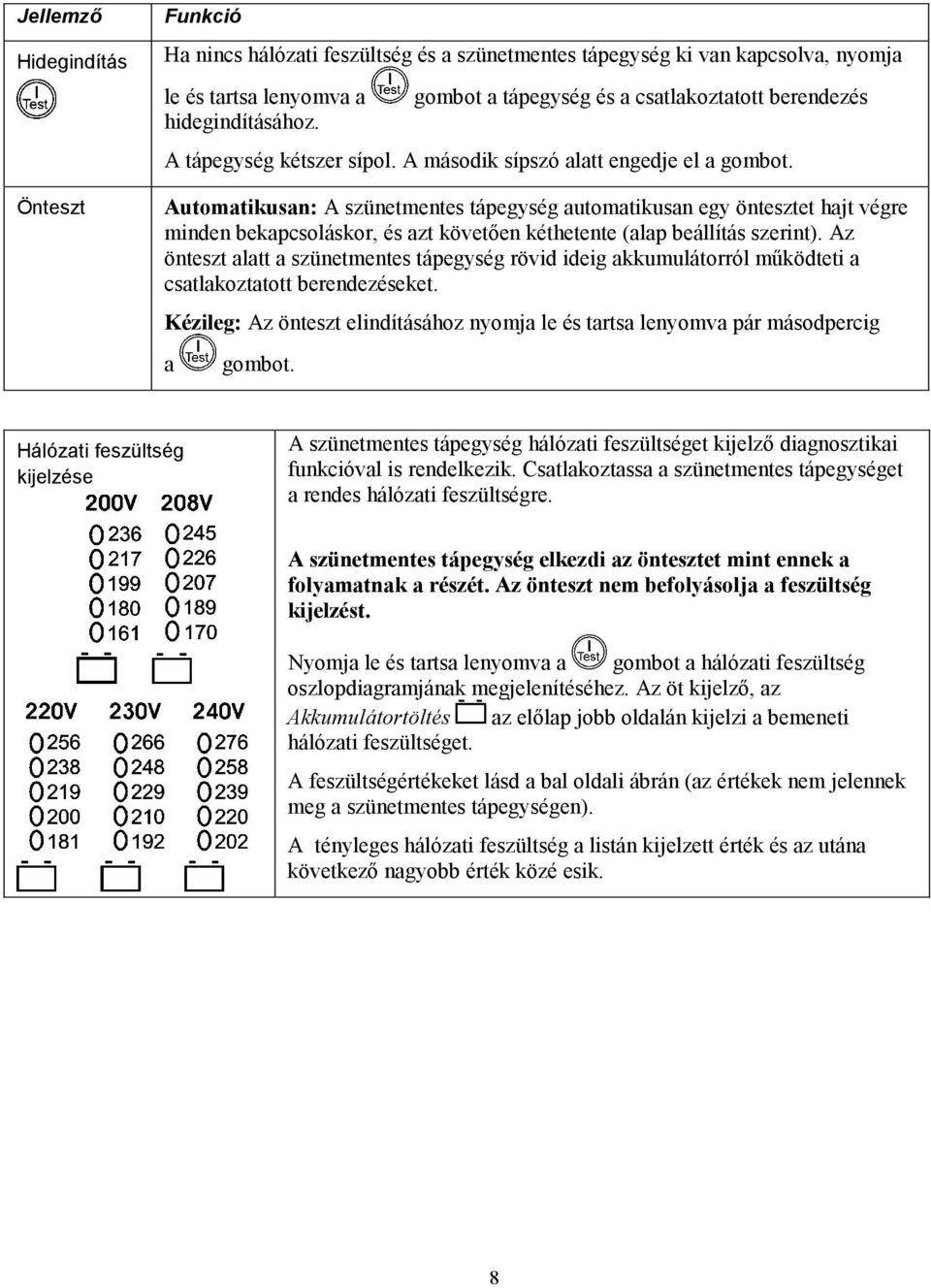

9 Jellemző Hidegindítás Önteszt Funkció Ha nincs hálózati feszültség és a szünetmentes tápegység ki van kapcsolva, nyomja le és tartsa lenyomva a hidegindításához. gombot a tápegység és a csatlakoztatott berendezés A tápegység kétszer sípol. A második sípszó alatt engedje el a gombot. Automatikusan: A szünetmentes tápegység automatikusan egy öntesztet hajt végre minden bekapcsoláskor, és azt követően kéthetente (alap beállítás szerint). Az önteszt alatt a szünetmentes tápegység rövid ideig akkumulátorról működteti a csatlakoztatott berendezéseket. Kézileg: Az önteszt elindításához nyomja le és tartsa lenyomva pár másodpercig a gombot. Hálózati feszültség kijelzése A szünetmentes tápegység hálózati feszültséget kijelző diagnosztikai funkcióval is rendelkezik. Csatlakoztassa a szünetmentes tápegységet a rendes hálózati feszültségre. A szünetmentes tápegység elkezdi az öntesztet mint ennek a folyamatnak a részét. Az önteszt nem befolyásolja a feszültség kijelzést. Nyomja le és tartsa lenyomva a gombot a hálózati feszültség oszlopdiagramjának megjelenítéséhez. Az öt kijelző, az Akkumulátortöltés az előlap jobb oldalán kijelzi a bemeneti hálózati feszültséget. A feszültségértékeket lásd a bal oldali ábrán (az értékek nem jelennek meg a szünetmentes tápegységen). A tényleges hálózati feszültség a listán kijelzett érték és az utána következő nagyobb érték közé esik. 8

10 FELHASZNÁLÓ ÁLTAL BEÁLLÍTHATÓ PARAMÉTEREK MEGJEGYZÉS: A PARAMÉTEREK BEÁLLÍTÁSA A MELLÉKELT POWERCHUTE SZOFTVEREN, A KÜLÖN MEGVÁSÁROLHATÓ SMART SLOT BŐVÍTŐKÁRTYÁN VAGY A TERMINÁL MÓDON KERESZTÜL TÖRTÉNIK. FUNKCIÓ GYÁRI ALAPBEÁLLÍTÁS A FELHASZNÁLÓ ÁLTAL KIJELÖLHETŐ VÁLASZTÁSOK LEÍRÁS Automatikus önteszt Indításkor és azután 14 naponta Indításkor és azután 7 naponta Indításkor és azután 14 naponta Beállítja azt az időtartamot, amelynek letelte után szünetmentes tápegység öntesztet hajt végre. Csak beindításkor Nincs önteszt A legutóbbi akkumulátor-csere dátuma Minimális áthidalási idő a leállítás utáni újraindítás előtt A gyártás időpontja Akkumulátor-csere dátuma 0 másodperc másodperc áthidalási idő Beállítja a dátumot az akkumulátorok cseréjekor. Beállítja a minimális áthidalási időt egy alacsony akkufeszültség miatt történt leállást követően, mielőtt az UPS feszültséget szolgáltatna a csatlakoztatott berendezések számára. Figyelmeztető hangjelzés beállítása Egyszerű leállítási késleltetés Egyszerű alacsony áthidalási idő figyelmeztetés bekapcsolva bekapcsolva, kikapcsolva Minden figyelmeztetés ki- ill. bekapcsolása állandó jelleggel. 90 másodperc másodperc Beállítja az időtartamot, ami eltelik attól kezdődően, hogy az UPS egyszerű leállításra való parancsot kap, a tényleges leállításig. 150 másodperc másodperc Beállítja a figyelmeztetés időtartamát nagyobb értékre, ha az operációs rendszernek a leálláshoz több időre van szüksége. Az alacsony akkufeszültség figyelmeztetés folyamatosan sípol, amikor már csak 150 másodperc áthidalási idő maradt. Magas átviteli pont 255 V AC Kimeneti feszültség beállítása 200 VAC: VAC 208 VAC: VAC A legnagyobb feszültség, amit a szünetmentes tápegység átad a csatlakoztatott berendezésnek belső bypass módban. 220 VAC: VAC 230 VAC: VAC 240 VAC: VAC 9

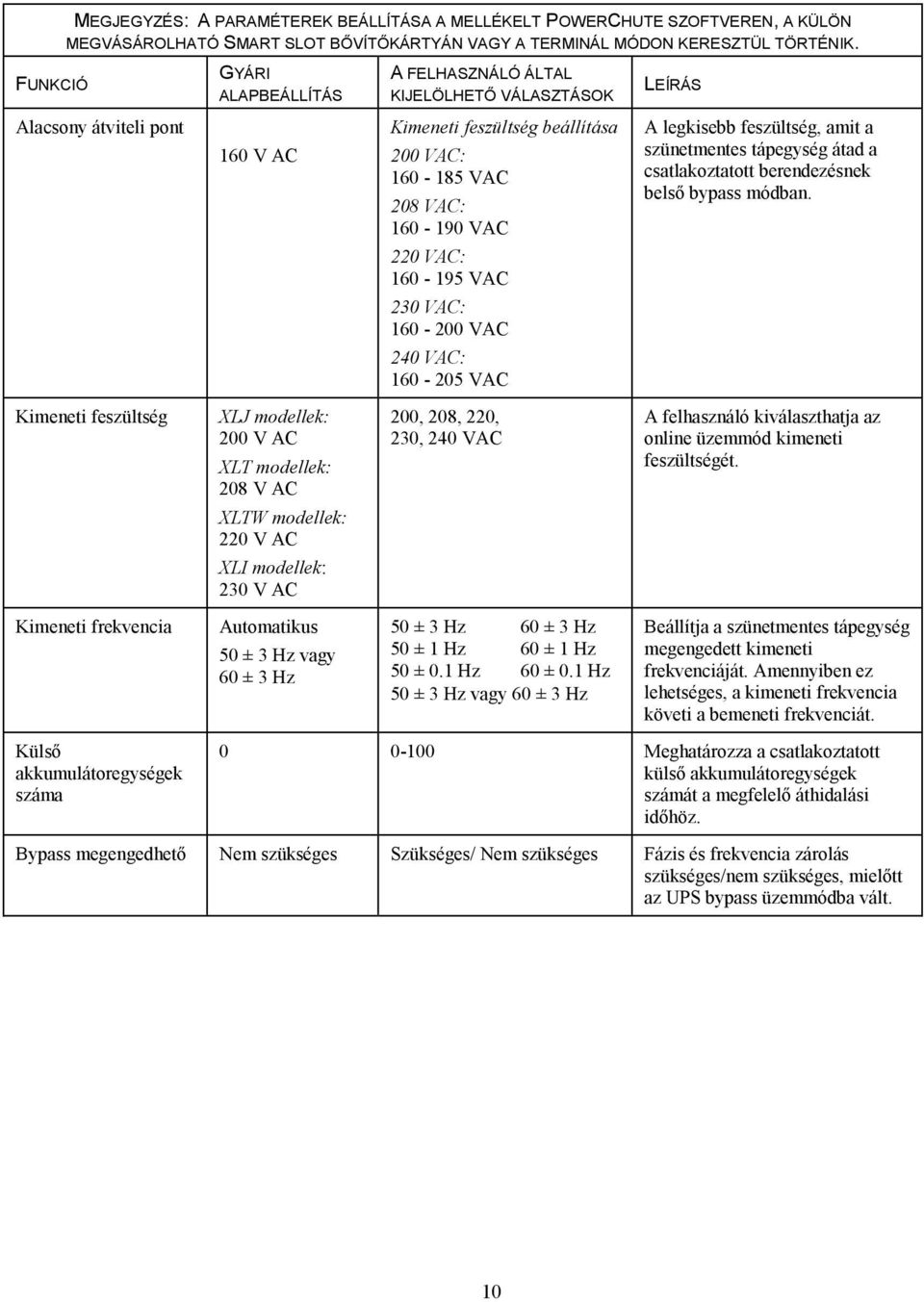

11 FUNKCIÓ MEGJEGYZÉS: A PARAMÉTEREK BEÁLLÍTÁSA A MELLÉKELT POWERCHUTE SZOFTVEREN, A KÜLÖN MEGVÁSÁROLHATÓ SMART SLOT BŐVÍTŐKÁRTYÁN VAGY A TERMINÁL MÓDON KERESZTÜL TÖRTÉNIK. Alacsony átviteli pont Kimeneti feszültség Kimeneti frekvencia Külső akkumulátoregységek száma GYÁRI ALAPBEÁLLÍTÁS 160 V AC XLJ modellek: 200 V AC XLT modellek: 208 V AC XLTW modellek: 220 V AC XLI modellek: 230 V AC Automatikus 50 ± 3 Hz vagy 60 ± 3 Hz A FELHASZNÁLÓ ÁLTAL KIJELÖLHETŐ VÁLASZTÁSOK Kimeneti feszültség beállítása 200 VAC: VAC 208 VAC: VAC 220 VAC: VAC 230 VAC: VAC 240 VAC: VAC 200, 208, 220, 230, 240 VAC 50 ± 3 Hz 50 ± 1 Hz 50 ± 0.1 Hz 60 ± 3 Hz 60 ± 1 Hz 60 ± 0.1 Hz 50 ± 3 Hz vagy 60 ± 3 Hz LEÍRÁS A legkisebb feszültség, amit a szünetmentes tápegység átad a csatlakoztatott berendezésnek belső bypass módban. A felhasználó kiválaszthatja az online üzemmód kimeneti feszültségét. Beállítja a szünetmentes tápegység megengedett kimeneti frekvenciáját. Amennyiben ez lehetséges, a kimeneti frekvencia követi a bemeneti frekvenciát Meghatározza a csatlakoztatott külső akkumulátoregységek számát a megfelelő áthidalási időhöz. Bypass megengedhető Nem szükséges Szükséges/ Nem szükséges Fázis és frekvencia zárolás szükséges/nem szükséges, mielőtt az UPS bypass üzemmódba vált. 10

12 A KÜLÖN MEGVÁSÁROLHATÓ VÉSZKAPCSOLÓ CSATLAKOZTATÁSA A kimeneti feszültség vészhelyzetben letiltható a vészkapcsolóhoz kötött kapcsoló zárásával. A vészkapcsoló huzalozásakor vegye figyelembe az országos és helyi előírásokat. Vészkapcsoló A vészkapcsolót a szünetmentes tápegység látja el feszültséggel a feszültség mentes megszakító kapcsoló használatához. A vészkapcsoló áramkör 2. osztályú áramkörnek számít (UL, CSA szabvány), illetve SELV áramkörnek (IEC szabvány). A 2. osztályú és SELV áramköröket izolálni kell az elsődleges áramköröktől. Ne kössön be semmilyen áramkört a vészkapcsoló csatlakozójára mindaddig, amíg nem győződik meg róla, hogy az 2. osztályú vagy SELV áramkör. Ha az áramkör szabványa nem állapítható meg, használjon kontakt zárókapcsolót. Használja az alábbi típusú kábelek egyikét a szünetmentes tápegység és a vészkapcsoló csatlakoztatásához: CL2: 2. osztályú, általános célú kábel CL2P: kábel a szellőzőcsatornában, kábelcsatornában és más környező légcsatornában való használatra. CL2R: felmenő kábel az emeletek közti függőleges összekötéshez. CLEX: korlátozott használatú kábel lakóhelyeken és kábelcsatornákban. Ha az üzembehelyezés Kanadában történik: csak CSA tanúsítványú, alacsony áramú kontroll kábelt használjon. 11

13 TERMINÁL MÓD AZ UPS PARAMÉTEREINEK KONFIGURÁLÁSÁHOZ 3000 VA modellek: A terminál mód egy menüből vezérelhető interfész, melynek segítségével az UPS konfigurálható akkor is, ha nem használja a PowerChute szoftvert ill. a kiegészítő Hálózati Menedzsment Kártyát. Csatlakoztassa a soros kábelt a soros csatlakozóhoz a szünetmentes tápegység hátlapján. Ha a PowerChute szoftver nincs telepítve, hagyja ki az 1-7. lépést. 1. Windows felhasználóknak: ÁLLÍTSA LE a PowerChute Server szoftvert az alábbiak szerint: Az Asztalon állva kattintson a Start => Settings => Control Panel => Administrative Tools => Services menüpontra. Válassza ki az APC PowerChute Server-t nyomja meg a jobb oldali egérgombot, és válassza a Stop-ot. 1a. Linux felhasználóknak: ÁLLÍTSA LE a PowerChute Server szoftvert az alábbiak szerint: Lépjen be a /etc/init.d könyvtárba. Adja ki a következő parancsot:./powerchute stop. 2. Nyissa meg a terminál programot. Például: HyperTerminal Kattintson a Start => Programok => Kellékek => Kommunikáció =>HyperTerminal menüpontokra. 3. Kattintson kétszer a HyperTerminal ikonra. Kövesse az utasításokat a név kiválasztásához, illetve az ikon kijelöléséhez. Ha megjelenik a következő üzenet,...telepítenie kell egy modemet, hagyja azt figyelmen kívül. Kattintson az OK-ra. Válassza ki a szünetmentes tápegységhez csatlakoztatott COM portot. A port beállításai: bit per másodperc adat bitek 8 paritás - nincs stop bit - 1 átvitelvezérlés - nincs Nyomja meg az ENTER-t. 4. Nyomja meg az 1-et az UPS paramétereinek megváltoztatásához. 5. Kövesse az utasításokat. 6. Lépjen ki a terminál programból. 7. Windows felhasználóknak: INDÍTSA EL a PowerChute Server szoftvert az alábbiak szerint: Az Asztalon állva kattintson a Start => Settings => Control Panel => Administrative Tools => Services menüpontra. Válassza ki az APC PowerChute Server-t nyomja meg a jobb oldali egérgombot, és válassza a Start-ot. 7a. Linux felhasználóknak: INDÍTSA EL a PowerChute Server szoftvert az alábbiak szerint: Lépjen be a /etc/init.d könyvtárba. Adja ki a következő parancsot:./powerchute start. 12

14 5000 VA modellek: A terminál mód egy menüből vezérelhető interfész, melynek segítségével az UPS konfigurálható a PowerChute szoftver ill. a kiegészítő Hálózati Menedzsment Kártya használata nélkül. Csatlakoztassa a soros kábelt az UPS hátsó részén lévő soros porthoz. Ha a PowerChute szoftver nincs telepítve, hagyja ki az 1-5. lépést. 1. Windows felhasználóknak: ÁLLÍTSA LE a PowerChute Server szoftvert az alábbiak szerint: Az Asztalon kattintson a Start => Settings => Control Panel => Administrative Tools => Services menüpontra. Válassza ki az APC PowerChute Server-t nyomja meg a jobb oldali egérgombot, és válassza a Stop-ot. 1a. Linux felhasználóknak: ÁLLÍTSA LE a PowerChute Server szoftvert az alábbiak szerint: Lépjen be a /etc/init.d könyvtárba. Adja ki a következő parancsot:./powerchute stop. 2. Nyissa ki a terminál programot. Például: HyperTerminal Kattintson a Start => Programok => Kellékek => Kommunikáció =>HyperTerminal menüpontokra. 3. Kattintson kétszer a HyperTerminal ikonra. Kövesse az utasításokat a név kiválasztásához, illetve az ikon kijelöléséhez. Ha megjelenik a következő üzenet,...telepítenie kell egy modemet, hagyja azt figyelmen kívül. Kattintson az OK-ra. Válassza ki a szünetmentes tápegységhez csatlakoztatott COM portot. A port beállításai: bit per másodperc adat bitek 8 paritás - nincs stop bit - 1 átvitelvezérlés - nincs Nyomaj meg az ENTER-t. 4. Példa a külső akkumulátor egységek (SURT192XLBP) számának beállítására: Amikor az üres terminálablak nyitva van, kövesse az alábbi lépéseket az akkumulátoregységek számának beírásához: Nyomja meg az ENTER gombot a terminál mód elindításához. Nyomja meg többször az ENTER-t, amíg a Felhasználónév: felirat megjelenik. Kövesse az utasításkéréseket. Gépeljen lassan, várja meg, amíg az egyes karakterek megjelennek a kijelzőn, mielőtt a következő gombot lenyomná. Hálózati Menedzsment Kártya alapértelmezett paraméterek: Felhasználónév: apc Jelszó: apc 13

15 Nyomja meg az 1-et és az ENTER-t az Eszközkezelő menüpont kiválasztásához. Válassza ki a megfelelő modellt a hozzá tartozó szám bevitelével, azután nyomja meg az ENTER-t. Nyomja meg a 3-at és az ENTER-t a Konfiguráció menüpont kiválasztásához. Nyomja meg az 1-et és az ENTER-t az Akkumulátor menüpont kiválasztásához. Nyomja meg a 2-t és az ENTER-t az Akkumulátor beállítások megváltoztatásához. Gépelje be a külső akkumulátoregységek számát (négy akkumulátor modul egységenként), és nyomja meg az ENTER-t. (Egységek száma: 1 = 1 SURT192XLBP, 2 = 2 SURT192XLBP, stb.) Nyomja meg a 3-at és az ENTER-t a változtatások elfogadásához. Nyomaj meg többször az ESC gombot (5) a főmenübe való visszatéréshez. Nyomja meg a 4-et és az ENTER-t a kilépéshez. 5. Windows felhasználóknak: INDÍTSA EL a PowerChute Server szoftvert az alábbiak szerint: Az Asztalon állva kattintson a Start => Settings => Control Panel => Administrative Tools => Services menüpontra. Válassza ki az APC by Schneider Electric PowerChute Server-t nyomja meg a jobb oldali egérgombot, és válassza a Start-ot. 5a. Linux felhasználóknak: INDÍTSA EL a PowerChute Server szoftvert az alábbiak szerint: Lépjen be a /etc/init.d könyvtárba. Adja ki a következő parancsot:./powerchute start. 14

16 KARBANTARTÁS ÉS SZÁLLÍTÁS Az akkumulátor modulok cseréje Ez a szünetmentes tápegység egy egyszerűen, üzem közben cserélhető akkumulátor modullal van ellátva. A csere biztonságos, az áramütés veszélyétől mentes folyamat. Az alábbi eljárás során bekapcsolva hagyhatja a szünetmentes tápegységet és a csatlakoztatott berendezést. A csereakkumulátor-modulokra vonatkozó információkért keresse fel a viszonteladót, vagy látogasson el az APC by Schneider Electric honlapjára: Az akkumulátormodulok cseréjekor az összes belső és az UPS-hez csatlakoztatott külső akkumulátor egységet ki kell cserélni. Ha az akkumulátor nincs csatlakoztatva, a csatlakoztatott berendezés nincs védve áramkimaradás esetén. Legyen óvatos az akkumulátorok cseréjénél, a modulok nehezek. Gondoskodjon arról, hogy az elhasznált akkumulátorok újrahasznosító telepre kerüljenek, vagy küldje vissza azokat a csereakkumulátorok csomagolásában a gyártónak. AZ AKKUMULÁTOR MODULOK ELTÁVOLÍTÁSA 15

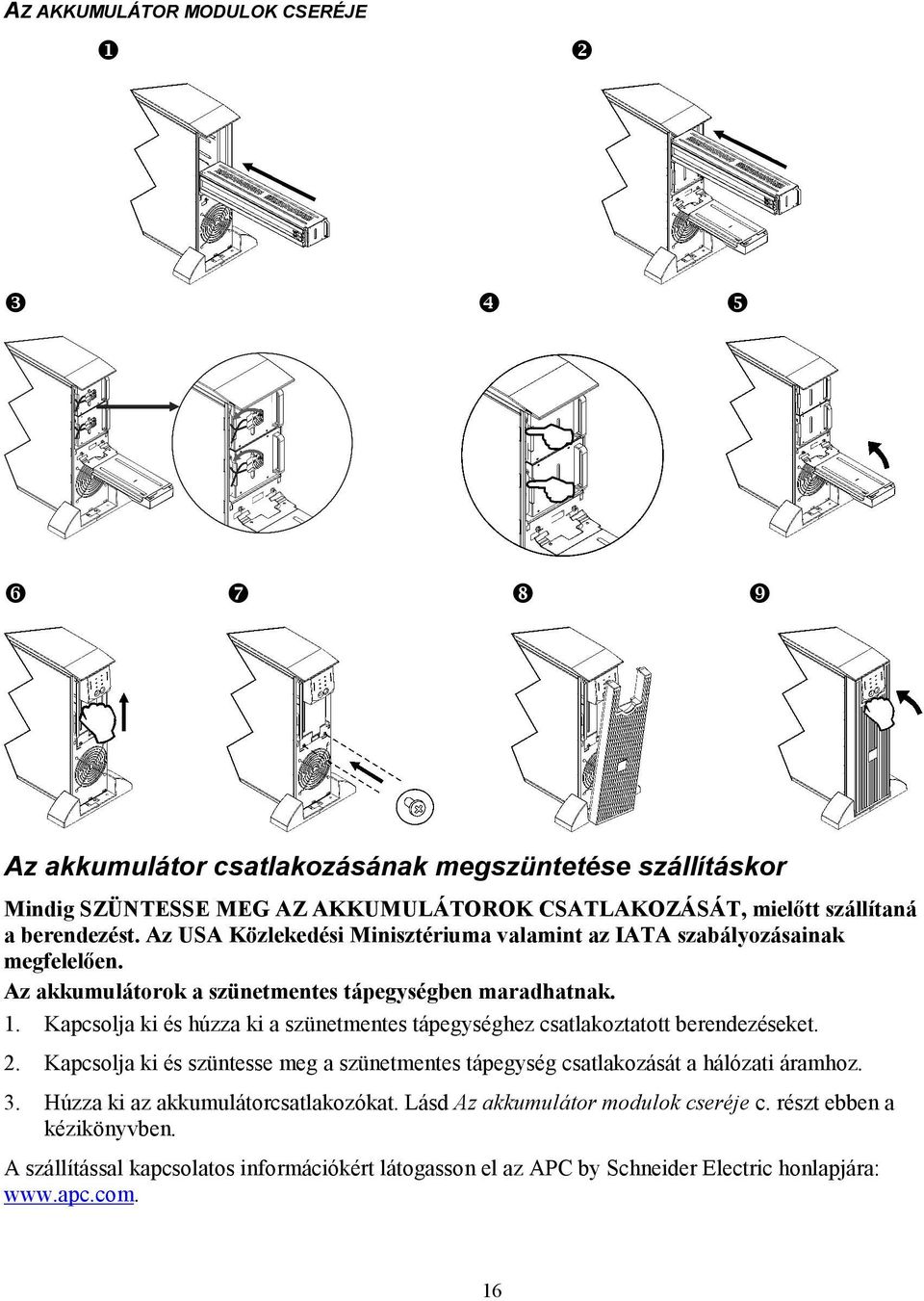

17 AZ AKKUMULÁTOR MODULOK CSERÉJE Az akkumulátor csatlakozásának megszüntetése szállításkor Mindig SZÜNTESSE MEG AZ AKKUMULÁTOROK CSATLAKOZÁSÁT, mielőtt szállítaná a berendezést. Az USA Közlekedési Minisztériuma valamint az IATA szabályozásainak megfelelően. Az akkumulátorok a szünetmentes tápegységben maradhatnak. 1. Kapcsolja ki és húzza ki a szünetmentes tápegységhez csatlakoztatott berendezéseket. 2. Kapcsolja ki és szüntesse meg a szünetmentes tápegység csatlakozását a hálózati áramhoz. 3. Húzza ki az akkumulátorcsatlakozókat. Lásd Az akkumulátor modulok cseréje c. részt ebben a kézikönyvben. A szállítással kapcsolatos információkért látogasson el az APC by Schneider Electric honlapjára: 16

18 HIBAELHÁRÍTÁS, JAVÍTÁS ÉS JÓTÁLLÁSI INFORMÁCIÓK Használja az alábbi táblázatot az egyszerűbb üzembe helyezési és üzemeltetési problémák megoldásához. A szünetmentes tápegységgel kapcsolatos bonyolultabb problémák esetén forduljon tanácsért az APC by Schneider Electric honlapjához, PROBLÉMA ÉS LEHETSÉGES OK MEGOLDÁS A SZÜNETMENTES TÁPEGYSÉG NEM KAPCSOLHATÓ BE Az akkumulátor nincs megfelelő Ellenőrizze, hogy az akkumulátorcsatlakozó teljesen be van-e nyomva. módon csatlakoztatva Nem nyomta meg a gombot. Nyomja meg egyszer a gombot a szünetmentes tápegység és a csatlakoztatott berendezések bekapcsolásához. A szünetmentes tápegység nincs csatlakoztatva a hálózati áramhoz. Nagyon alacsony vagy nincs hálózati feszültség. Ellenőrizze, hogy a szünetmentes tápegység és a hálózati aljzat közti tápkábel mindkét végén szorosan csatlakoztatva van-e. Ellenőrizze a szünetmentes tápegységre jutó hálózati feszültséget egy asztali lámpa bekapcsolásával. Ha a lámpa fénye gyenge, akkor ellenőriztetni kell a hálózati feszültséget. A SZÜNETMENTES TÁPEGYSÉG NEM KAPCSOLHATÓ KI Nem nyomta meg a gombot. Nyomja meg egyszer a gombot a szünetmentes tápegység kikapcsolásához. A szünetmentes tápegység belső hibája. Ne próbálja megjavítani a tápegységet. Húzza ki a szünetmentes tápegységet és azonnal hívja a szervizt. A SZÜNETMENTES TÁPEGYSÉG IDŐNKÉNT SÍPOL Normális jelenség akkumulátoros üzemelés közben. Semmit sem kell tenni. A szünetmentes tápegység védi a terhelést (a csatlakoztatott berendezést). A SZÜNETMENTES TÁPEGYSÉG NEM BIZTOSÍTJA A SZÜKSÉGES ÁTHIDALÁSI IDŐT A szünetmentes tápegység akkumulátora gyenge a friss áramkimaradás miatt, vagy élettartama végén jár. AZ ELŐLAP KIJELZŐI FELVÁLTVA VILLOGNAK A tápegységet távoli eszköz, pl. a szoftver vagy a külön megvásárolható tartozékkártya kikapcsolta. Töltse fel az akkumulátort. Az akkumulátor modulokat fel kell tölteni az elhúzódó áramkimaradásokat követően. Az akkumulátorok gyorsabban elhasználódnak, ha gyakrabban vannak használatban, vagy ha magas hőmérsékleten üzemelnek. Ha az akkumulátor élettartama vége felé jár, cserélje ki akkor is, ha a cserélje ki az akkumulátort kijelző még nem világít. Semmit sem kell tenni. A szünetmentes tápegység automatikusan újraindul, ha a hálózati feszültség visszatér. EGYETLEN KIJELZŐ SEM VILÁGÍT ÉS A SZÜNETMENTES TÁPEGYSÉG BE VAN DUGVA A FALI ALJZATBA A szünetmentes tápegység leállt, az akkumulátor kimerült egy hosszú áramkimaradás miatt. Semmit sem kell tenni. A szünetmentes tápegység visszatér a normál üzembe, ha a hálózati feszültség visszatér és az akkumulátor töltöttsége megfelelő lesz. A BYPASS ÉS A TÚLTERHELÉS KIJELZŐ VILÁGÍT, A SZÜNETMENTES TÁPEGYSÉG FOLYAMATOSAN SÍPOL A szünetmentes tápegység túl van terhelve. A terhelés meghaladja az APC by Schneider Electric webhelyén, a Specifications (Műszaki adatok) alatt megadott maximális megengedett értéket. A riasztás a túlterhelés megszüntetéséig tart. A túlterhelés megszüntetéséhez kapcsolja le a nem feltétlenül szükséges berendezéseket a szünetmentes tápegységről. 17

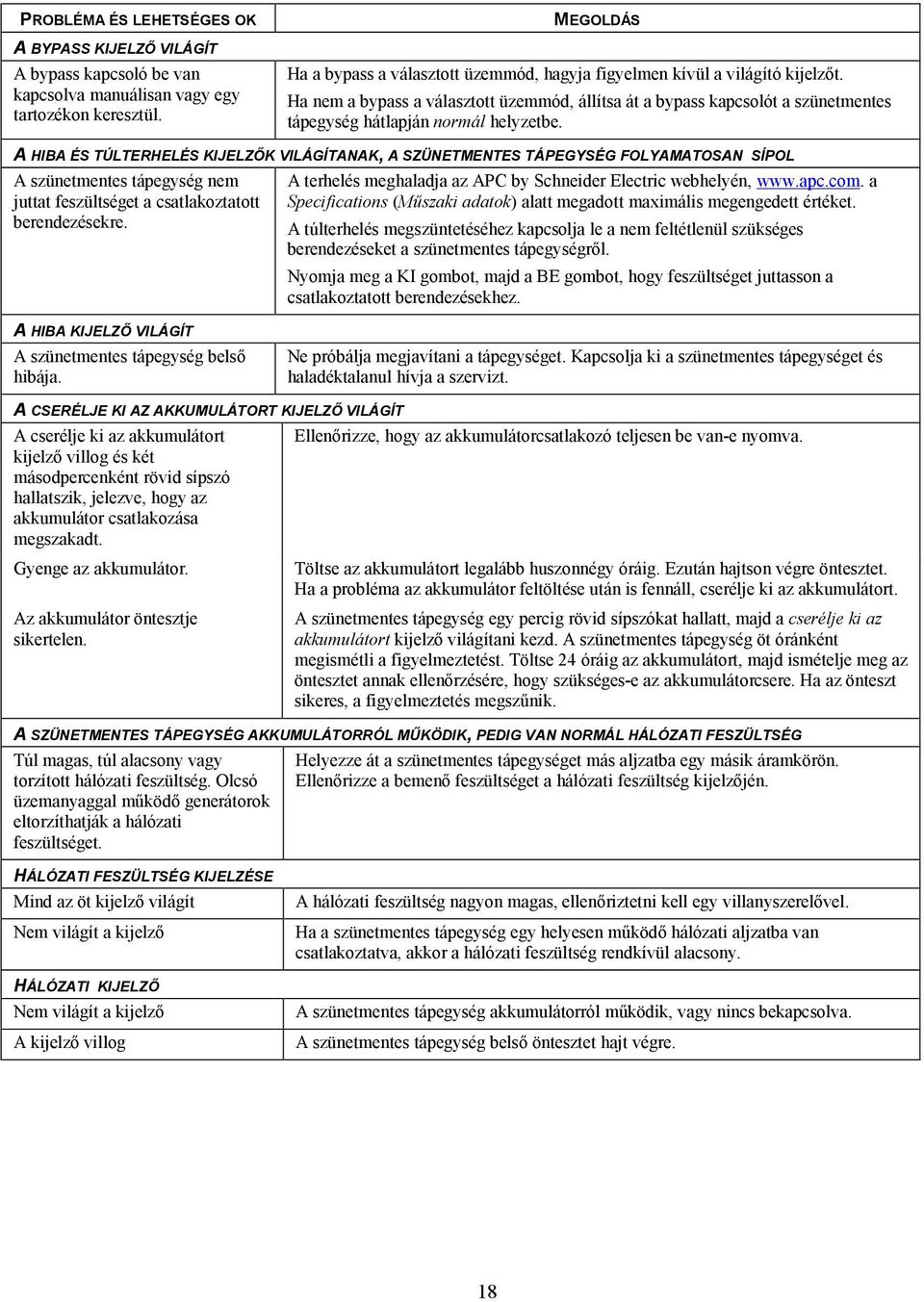

19 PROBLÉMA ÉS LEHETSÉGES OK A BYPASS KIJELZŐ VILÁGÍT A bypass kapcsoló be van kapcsolva manuálisan vagy egy tartozékon keresztül. MEGOLDÁS Ha a bypass a választott üzemmód, hagyja figyelmen kívül a világító kijelzőt. Ha nem a bypass a választott üzemmód, állítsa át a bypass kapcsolót a szünetmentes tápegység hátlapján normál helyzetbe. A HIBA ÉS TÚLTERHELÉS KIJELZŐK VILÁGÍTANAK, A SZÜNETMENTES TÁPEGYSÉG FOLYAMATOSAN SÍPOL A szünetmentes tápegység nem juttat feszültséget a csatlakoztatott berendezésekre. A terhelés meghaladja az APC by Schneider Electric webhelyén, a Specifications (Műszaki adatok) alatt megadott maximális megengedett értéket. A túlterhelés megszüntetéséhez kapcsolja le a nem feltétlenül szükséges berendezéseket a szünetmentes tápegységről. Nyomja meg a KI gombot, majd a BE gombot, hogy feszültséget juttasson a csatlakoztatott berendezésekhez. A HIBA KIJELZŐ VILÁGÍT A szünetmentes tápegység belső hibája. Ne próbálja megjavítani a tápegységet. Kapcsolja ki a szünetmentes tápegységet és haladéktalanul hívja a szervizt. A CSERÉLJE KI AZ AKKUMULÁTORT KIJELZŐ VILÁGÍT A cserélje ki az akkumulátort Ellenőrizze, hogy az akkumulátorcsatlakozó teljesen be van-e nyomva. kijelző villog és két másodpercenként rövid sípszó hallatszik, jelezve, hogy az akkumulátor csatlakozása megszakadt. Gyenge az akkumulátor. Töltse az akkumulátort legalább huszonnégy óráig. Ezután hajtson végre öntesztet. Ha a probléma az akkumulátor feltöltése után is fennáll, cserélje ki az akkumulátort. Az akkumulátor öntesztje sikertelen. A szünetmentes tápegység egy percig rövid sípszókat hallatt, majd a cserélje ki az akkumulátort kijelző világítani kezd. A szünetmentes tápegység öt óránként megismétli a figyelmeztetést. Töltse 24 óráig az akkumulátort, majd ismételje meg az öntesztet annak ellenőrzésére, hogy szükséges-e az akkumulátorcsere. Ha az önteszt sikeres, a figyelmeztetés megszűnik. A SZÜNETMENTES TÁPEGYSÉG AKKUMULÁTORRÓL MŰKÖDIK, PEDIG VAN NORMÁL HÁLÓZATI FESZÜLTSÉG Túl magas, túl alacsony vagy torzított hálózati feszültség. Olcsó üzemanyaggal működő generátorok eltorzíthatják a hálózati feszültséget. Helyezze át a szünetmentes tápegységet más aljzatba egy másik áramkörön. Ellenőrizze a bemenő feszültséget a hálózati feszültség kijelzőjén. HÁLÓZATI FESZÜLTSÉG KIJELZÉSE Mind az öt kijelző világít Nem világít a kijelző HÁLÓZATI KIJELZŐ Nem világít a kijelző A kijelző villog A hálózati feszültség nagyon magas, ellenőriztetni kell egy villanyszerelővel. Ha a szünetmentes tápegység egy helyesen működő hálózati aljzatba van csatlakoztatva, akkor a hálózati feszültség rendkívül alacsony. A szünetmentes tápegység akkumulátorról működik, vagy nincs bekapcsolva. A szünetmentes tápegység belső öntesztet hajt végre. 18

20 Szolgáltatás Ha az egység javításra szorul, ne küldje vissza az eladónak. Kövesse az alábbi lépéseket: 1. Nézze át a Hibakeresés fejezetet a kézikönyvében, hogy kiküszöbölje az általános problémákat. 2. Amennyiben a probléma továbbra is fennáll, vegye fel a kapcsolatot az APC by Schneider Electric vevőszolgálatával az APC by Schneider Electric honlapján keresztül, a. Jegyezze fel a típusszámot, a sorozatszámot és a vásárlás dátumát. A típus- és a sorozatszám az egység hátsó panelén található, illetve bizonyos típusoknál az LCD-kijelzőn is megjeleníthető. b. Hívja a vevőszolgálatot, és egy szakember segíteni fog Önnek telefonon keresztül a probléma megoldásában. Ha ez nem sikerül, kiadja a visszáru engedélyszámát (RMA-szám). c. Ha az egység még garanciális, a javítás ingyenes. d. A javítási eljárások és visszaküldés módja országonként változhat. Az adott országra vonatkozó tudnivalókat megtalálja az APC by Schneider Electric honlapján: 3. Az egységet gondosan csomagolja be, hogy megóvja a szállítás közben bekövetkező károsodásoktól. A csomagoláshoz soha ne használjon habszivacsból készült golyókat. A szállítás során keletkezett károkra a garancia nem vonatkozik. a. Megjegyzés: Az Amerikai Egyesült Államokba vagy az azon belüli szállítás előtt mindig VÁLASSZA LE AZ UPS AKKUMULÁTORÁT az Egyesült Államok Szállítási Minisztériumának (DOT) és az IATA előírásainak megfelelően. Az akkumulátorok az UPS-ben maradhatnak. b. Az akkumulátorok az XBP-hez csatlakoztatva maradhatnak a szállítás során. Nem minden egység használ külső akkumulátoregységet (XLBP). 4. Írja rá a csomag külsejére a vevőszolgálat által adott RMA-számot. 5. Küldje vissza a tápegységet biztosított, előre fizetett csomagként a vevőszolgálat által megadott címre. 19

21 Korlátozott gyári garancia A Schneider Electric IT Corporation (SEIT) garantálja, hogy ez a termék anyag- és gyártási hibáktól mentes a vásárlás napjától számított két (2) évig. A SEIT-garancia keretében vállalt kötelezettség a hibás termékek megjavítására vagy cseréjére korlátozott. A hibás termék vagy alkatrész javítása és cseréje nem terjed ki az eredeti garanciaidőszakon túlra. Ez a garancia csak az eredeti vásárlót illeti meg, akinek a vásárlástól számított 10 napon belül regisztráltatnia kell a terméket. A termékeket online regisztrálhatja a warranty.apc.com oldalon. A SEIT nem vonható felelősségre ezen jótállás szerint, ha a tesztelés és vizsgálat megállapítja, hogy a termék állítólagos hibája nem létezik, illetőleg a végfelhasználó vagy bármilyen harmadik fél általi helytelen használat, figyelmetlenség, nem megfelelő üzembe helyezés, tesztelés, működtetés, illetve az SEIT ajánlásaival vagy specifikációival ellentétes használat okozta a hibát. Továbbá a SEIT cég nem felelős az alábbiakból eredő hibákért: 1) a termék javítására vagy módosítására irányuló jogosulatlan próbálkozás, 2) helytelen vagy nem megfelelő elektromos feszültség vagy csatlakoztatás, 3) nem megfelelő helyi működési feltételek, 4) vis major, 5) környezeti feltételeknek való kitettség, és 6) lopás. Az SEIT semmilyen esetben nem felelős ezen jótállás szerint olyan termékért, amely esetében megváltoztatták, megrongálták vagy eltávolították a sorozatszámot. A FENTIEK KIVÉTELÉVEL A JELEN MEGÁLLAPODÁS VAGY AHHOZ KAPCSOLÓDÓ MEGÁLLAPODÁSOK KERETÉBEN ÉRTÉKESÍTETT, JAVÍTOTT VAGY SZOLGÁLTATOTT TERMÉKEKRE SEMMILYEN KIFEJEZETT VAGY KÖZVETETT, TÖRVÉNY ÁLTAL BIZTOSÍTOTT VAGY MÁS GARANCIA NEM VONATKOZIK. AZ SEIT SEMMILYEN FORMÁBAN NEM VÁLLAL KÖZVETETT GARANCIÁT AZ ELADHATÓSÁGRA, ELÉGEDETTSÉGRE ÉS EGY ADOTT CÉLNAK VALÓ MEGFELELÉSRE VONATKOZÓAN. AZ SEIT ÁLTAL VÁLLALT GARANCIÁT NEM TERJESZTI KI, NEM KORLÁTOZZA ÉS NEM BEFOLYÁSOLJA, HA AZ SEIT TECHNIKAI VAGY MÁS JELLEGŰ TANÁCSOT VAGY SZOLGÁLTATÁST NYÚJT A TERMÉKEKKEL KAPCSOLATBAN, ILLETVE EBBŐL SEMMILYEN KÖTELEZETTSÉG ÉS FELELŐSSÉG NEM SZÁRMAZIK. A FENT EMLÍTETT GARANCIÁK ÉS JOGORVOSLATI LEHETŐSÉGEK KIZÁRÓLAGOSAK, ÉS FELÜLBÍRÁLNAK MINDEN EGYÉB GARANCIÁT ÉS JOGORVOSLATI LEHETŐSÉGET. A FENTIEKBEN VÁLLALT GARANCIÁK KÉPEZIK AZ SEIT KIZÁRÓLAGOS KÖTELEZETTSÉGÉT ÉS A VÁSÁRLÓ KIZÁRÓLAGOS JOGORVOSLATI LEHETŐSÉGÉT A GARANCIÁK MEGSZEGÉSE ESETÉN. A SEIT CÉG ÁLTAL VÁLLALT GARANCIA KIZÁRÓLAG AZ ELSŐ VÁSÁRLÓRA ÉS SEMMILYEN MÁS SZEMÉLYRE NEM TERJED KI. AZ SEIT, ANNAK TISZTSÉGVISELŐI, VEZETŐI, LEÁNYVÁLLALATAI ÉS DOLGOZÓI SEMMILYEN ESETBEN NEM VONHATÓK FELELŐSSÉGRE SEMMIFÉLE KÖZVETETT, SPECIÁLIS VAGY BÜNTETŐ JELLEGŰ KÁRÉRT, AMI A TERMÉKEK HASZNÁLATÁBÓL, JAVÍTÁSÁBÓL VAGY BESZERELÉSÉBŐL SZÁRMAZIK, FÜGGETLENÜL ATTÓL, HOGY EZEK A KÁROK SZERZŐDÉSEN BELÜLI VAGY KÍVÜLI KÁROKOZÁSBÓL SZÁRMAZNAK-E, ÉS TEKINTET NÉLKÜL A VÉTSÉGRE, HANYAGSÁGRA VAGY OBJEKTÍV FELELŐSSÉGRE, VAGY ARRA, HOGY AZ SEIT ELŐZETESEN ÉRTESÜLT-E AZ ILYEN KÁROK LEHETŐSÉGÉRŐL. A SEIT CÉG KIFEJEZETTEN NEM VÁLLAL FELELŐSSÉGET SEMMILYEN KELETKEZŐ KÖLTSÉGÉRT, PÉLDÁUL A NYERESÉG VAGY ÁRBEVÉTEL (AKÁR KÖZVETLEN, AKÁR KÖZVETETT) ELMARADÁSÁÉRT, A BERENDEZÉSEK ELVESZTÉSÉÉRT VAGY HASZNÁLHATATLANNÁ VÁLÁSÁÉRT, SZOFTVEREK ÉS ADATOK ELVESZTÉSÉÉRT, A PÓTLÁS KÖLTSÉGEIÉRT, HARMADIK FÉL KÖVETELÉSEIÉRT ÉS EGYÉB KÖLTSÉGEKÉRT. A JELEN KORLÁTOZOTT JÓTÁLLÁSBAN SEMMI NEM KÍSÉRELHETI MEG KIZÁRNI VAGY KORLÁTOZNI A SEIT FELELŐSSÉGÉT HALÁL VAGY SZEMÉLYI SÉRÜLÉS ESETÉN, AMELY ANNAK HANYAGSÁGÁBÓL VAGY TISZTESSÉGTELEN MEGTÉVESZTÉSBŐL ERED, ILLETVE OLYAN MÉRTÉKNÉL, AMELYET A VONATKOZÓ TÖRVÉNYEK NEM TUDNAK KIZÁRNI VAGY KORLÁTOZNI. Ha igénybe kívánja venni a garanciális szolgáltatást, lépjen kapcsolatba az ügyfélszolgálattal javítási engedélyszámért (RMA). A vásárlók a jótállással kapcsolatos igényeikkel az SEIT nemzetközi vevőszolgálati hálózatához fordulhatnak az APC by Schneider Electric honlapján keresztül: Válassza ki a megfelelő országot a legördülő listából. A helyi vevőszolgálatra vonatkozó tudnivalókért kattintson a Támogatás hivatkozásra a honlap tetején. A termék visszaküldésekor a szállítási költség előre fizetendő. A termékhez mellékelni kell a felmerült probléma rövid leírását, valamint a vásárlás dátumát és helyét igazoló blokkot. 20
