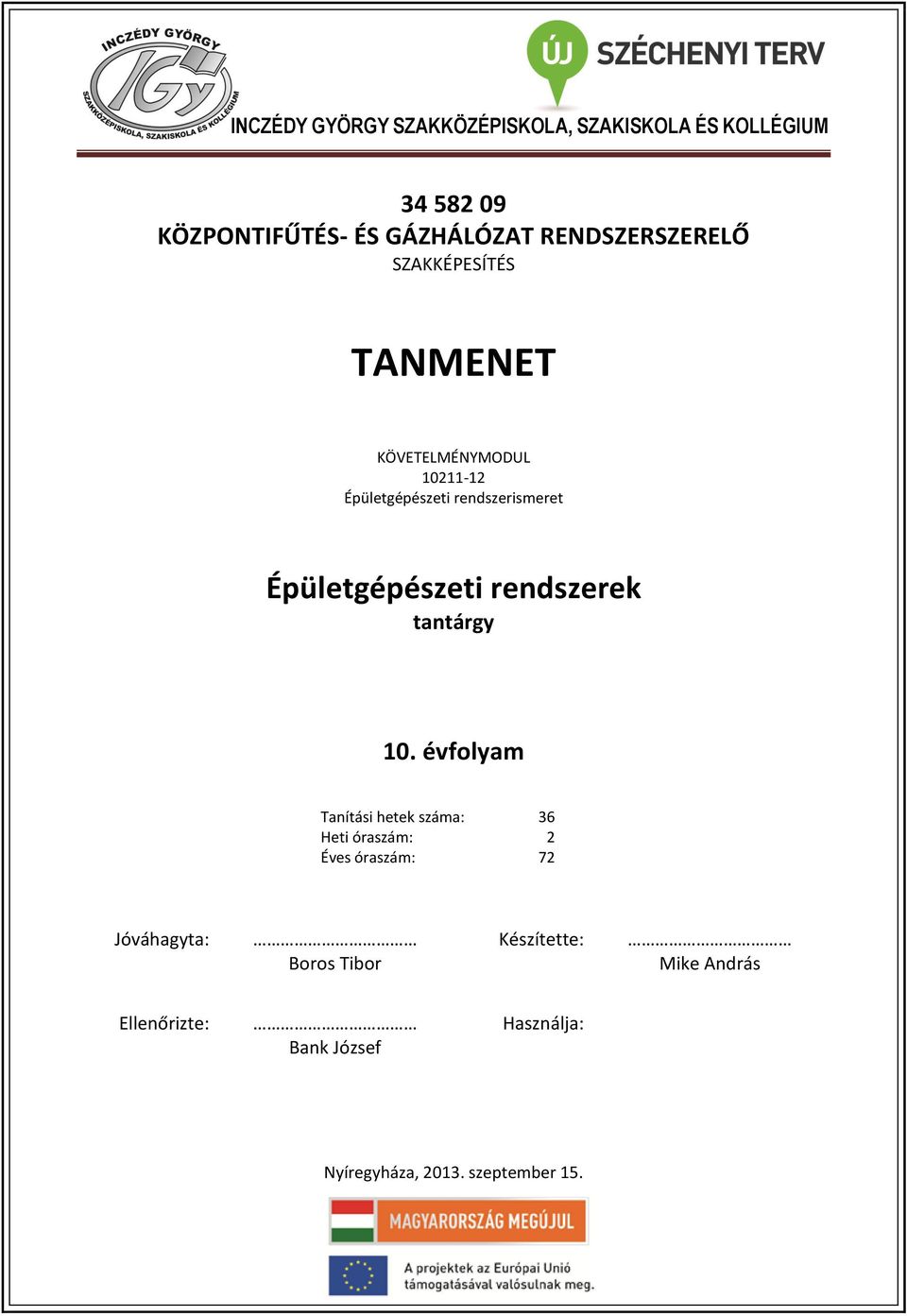

1 INCZÉDY GYÖRGY SZAKKÖZÉPISKOLA, SZAKISKOLA ÉS KOLLÉGIUM KÖZPONTIFŰTÉS- ÉS GÁZHÁLÓZAT RENDSZERSZERELŐ SZAKKÉPESÍTÉS TANMENET KÖVETELMÉNYMODUL Épületgépészeti rendszerismeret Épületgépészeti rendszerek tantárgy 10. évfolyam Tanítási hetek száma: 36 Heti óraszám: 2 Éves óraszám: 72 Jóváhagyta: Boros Tibor Készítette: Mike András Ellenőrizte: Bank József Használja: Nyíregyháza, szeptember 15.

2 Óra szám Az óra témája Épületgépészeti alapfogalmak témakör Tanulói tevékenység Munkaforma Kompetenciák 1. Bevezetés. A tantárgyi követelményrendszer ismertetése. 2. Gázok állapotváltozásai. 3. Gázörvények. Kompetenciák: Pontosság. 4. Bernoulli törvénye áramló gázokra. Statikus és dinamikus nyomás. 5. Tüzeléstechnikai alapfogalmak. Égés feltételei, folyamata. Kézügyesség. 6. Tüzelőanyagok, fűtőgázok. Fűtőérték, égéshő. 7. Légellátás, levegőszükséglet. -tényező. 8. Az égéstermék összetétele. Füstgázelemzés. 9. Gyakorló számítási feladatok. 10. Ismétlés, összefoglalás. 11. Számonkérés. 12. Hősugárzás. Hővezetés. 13. Hőáramlás, filtráció. Hőátadás. 14. Hőátbocsátás. A hőátbocsátási tényező meghatározása. Együttműködési hajlandóság. Konszenzuskészség. Kompromisszumkészség. Körültekintés, elővigyázatosság. 15. Hőszükséglet-számítás. 16. Gyakorló számítási feladatok. 17. Ismétlés, összefoglalás. 18. Számonkérés. Épületgépészeti dokumentációk témakör 19. Épületgépészeti csőhálózati rajzok készítése. 20. Gázellátás tervdokumentációi. 21. Központi fűtés tervdokumentációi. Gyakorlatias feladatértelmezés. Tanulói tevékenység: jegyzeteléssel, valamint feladatmegoldással.

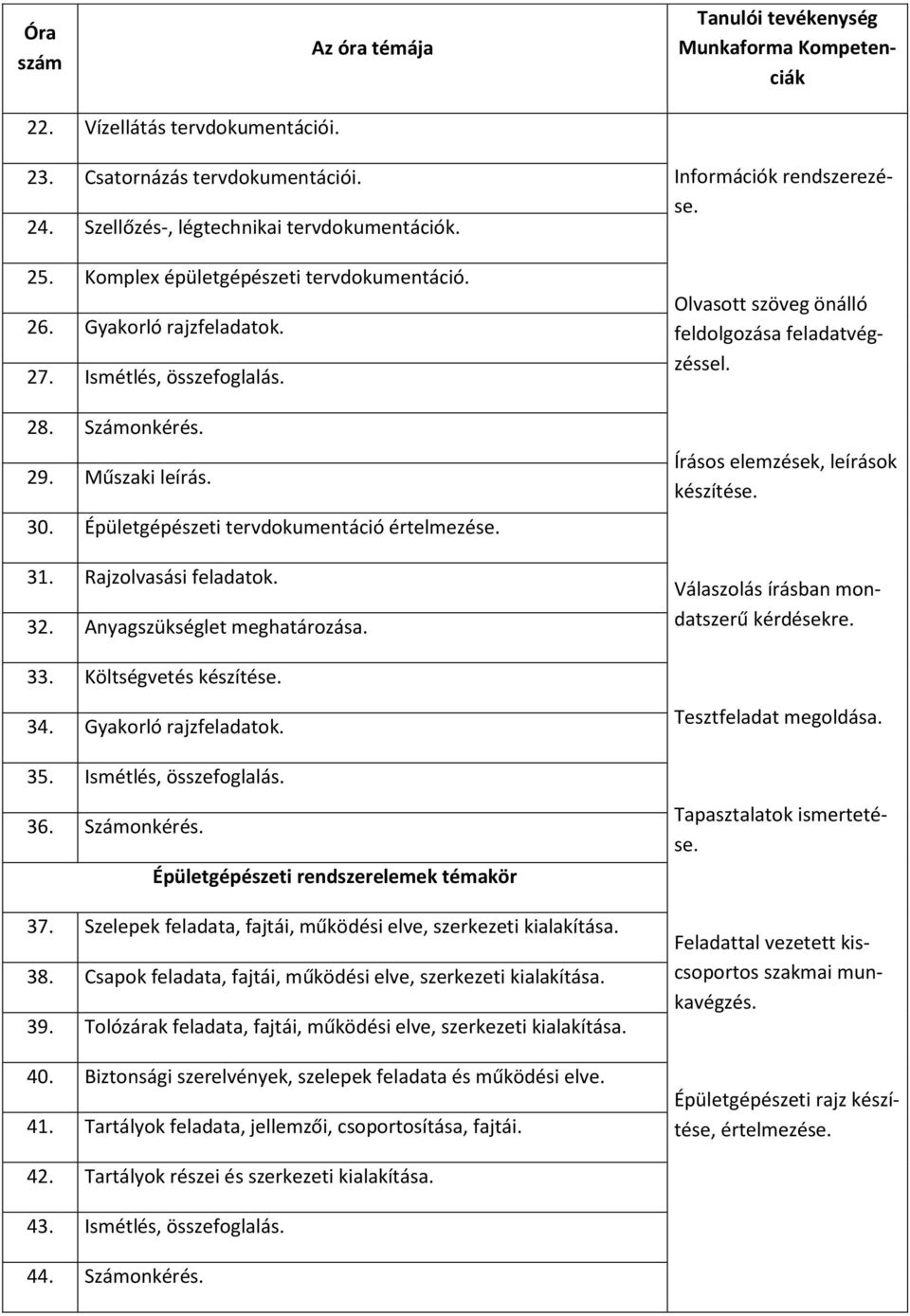

3 Óra szám Az óra témája Tanulói tevékenység Munkaforma Kompetenciák 22. Vízellátás tervdokumentációi. 23. Csatornázás tervdokumentációi. 24. Szellőzés-, légtechnikai tervdokumentációk. 25. Komplex épületgépészeti tervdokumentáció. 26. Gyakorló rajzfeladatok. 27. Ismétlés, összefoglalás. 28. Számonkérés. 29. Műszaki leírás. 30. Épületgépészeti tervdokumentáció. 31. Rajzolvasási feladatok. 32. Anyagszükséglet meghatározása. Információk rendszerezése. Olvasott szöveg önálló feldolgozása feladatvégzéssel. Írásos elemzések, leírások készítése. Válaszolás írásban mondatszerű kérdésekre. 33. Költségvetés készítése. 34. Gyakorló rajzfeladatok. 35. Ismétlés, összefoglalás. 36. Számonkérés. Épületgépészeti rendszerelemek témakör 37. Szelepek feladata, fajtái, működési elve, szerkezeti kialakítása. 38. Csapok feladata, fajtái, működési elve, szerkezeti kialakítása. 39. Tolózárak feladata, fajtái, működési elve, szerkezeti kialakítása. 40. Biztonsági szerelvények, szelepek feladata és működési elve. 41. Tartályok feladata, jellemzői, csoportosítása, fajtái. Tesztfeladat megoldása. Tapasztalatok ismertetése. Feladattal vezetett kiscsoportos szakmai munkavégzés. Épületgépészeti rajz készítése,. 42. Tartályok részei és szerkezeti kialakítása. 43. Ismétlés, összefoglalás. 44. Számonkérés.

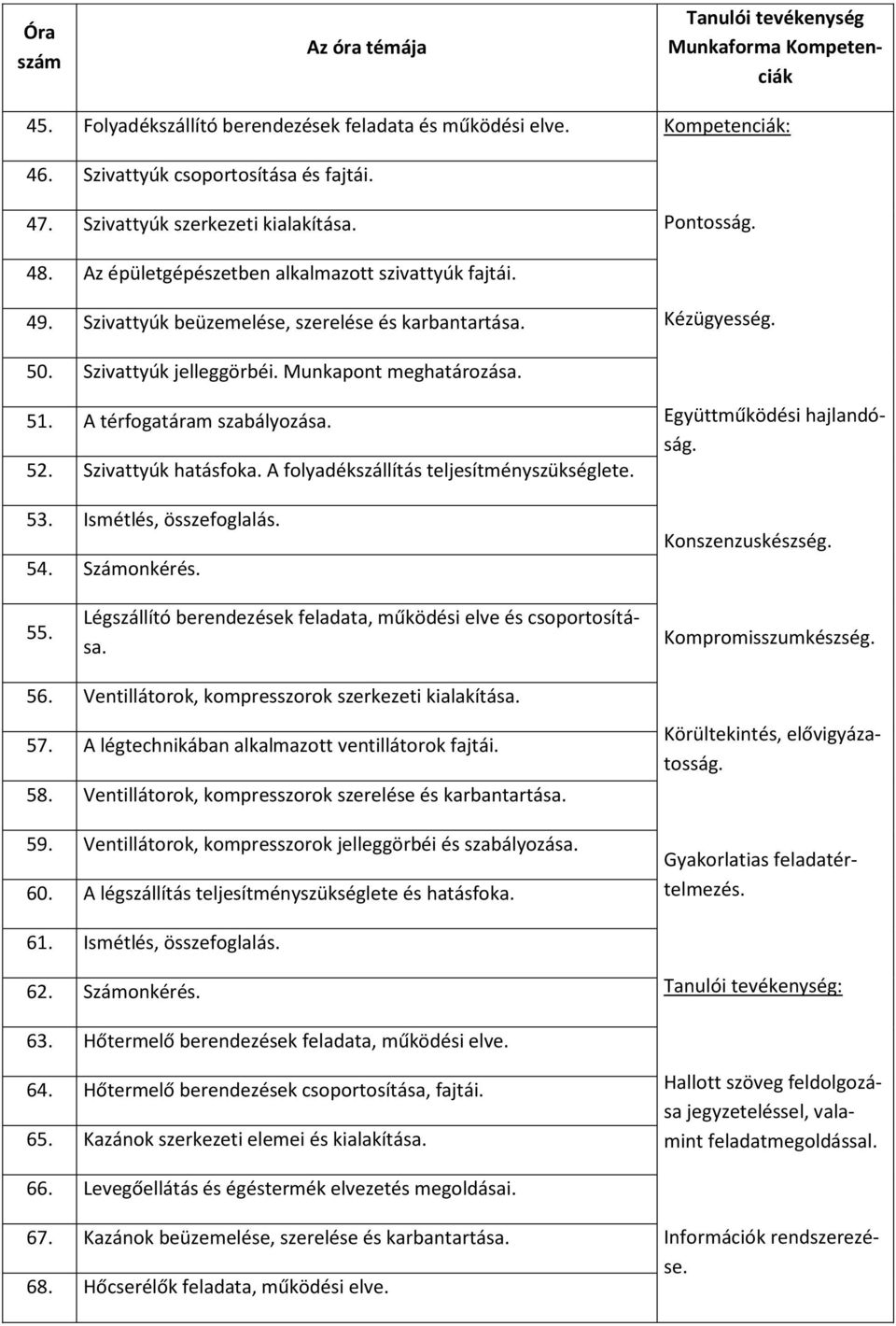

4 Óra szám Az óra témája Tanulói tevékenység Munkaforma Kompetenciák 45. Folyadékszállító berendezések feladata és működési elve. Kompetenciák: 46. Szivattyúk csoportosítása és fajtái. 47. Szivattyúk szerkezeti kialakítása. Pontosság. 48. Az épületgépészetben alkalmazott szivattyúk fajtái. 49. Szivattyúk beüzemelése, szerelése és karbantartása. Kézügyesség. 50. Szivattyúk jelleggörbéi. Munkapont meghatározása. 51. A térfogatáram szabályozása. 52. Szivattyúk hatásfoka. A folyadékszállítás teljesítményszükséglete. 53. Ismétlés, összefoglalás. 54. Számonkérés. Együttműködési hajlandóság. Konszenzuskészség. 55. Légszállító berendezések feladata, működési elve és csoportosítása. Kompromisszumkészség. 56. Ventillátorok, kompresszorok szerkezeti kialakítása. 57. A légtechnikában alkalmazott ventillátorok fajtái. 58. Ventillátorok, kompresszorok szerelése és karbantartása. 59. Ventillátorok, kompresszorok jelleggörbéi és szabályozása. 60. A légszállítás teljesítményszükséglete és hatásfoka. Körültekintés, elővigyázatosság. Gyakorlatias feladatértelmezés. 61. Ismétlés, összefoglalás. 62. Számonkérés. Tanulói tevékenység: 63. Hőtermelő berendezések feladata, működési elve. 64. Hőtermelő berendezések csoportosítása, fajtái. 65. Kazánok szerkezeti elemei és kialakítása. jegyzeteléssel, valamint feladatmegoldással. 66. Levegőellátás és égéstermék elvezetés megoldásai. 67. Kazánok beüzemelése, szerelése és karbantartása. 68. Hőcserélők feladata, működési elve. Információk rendszerezése.

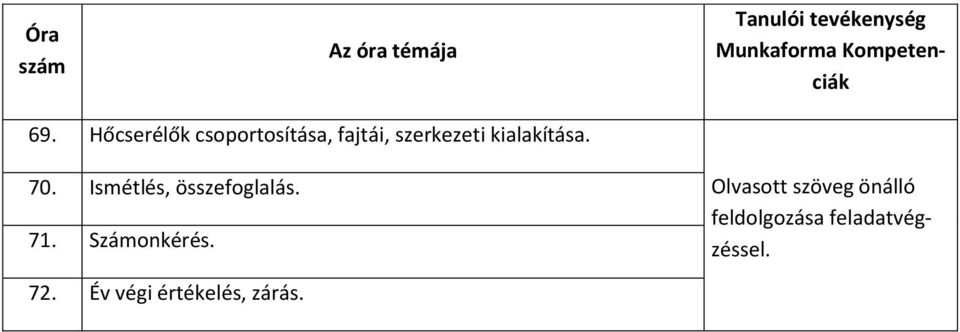

5 Óra szám Az óra témája Tanulói tevékenység Munkaforma Kompetenciák 69. Hőcserélők csoportosítása, fajtái, szerkezeti kialakítása. 70. Ismétlés, összefoglalás. 71. Számonkérés. Olvasott szöveg önálló feldolgozása feladatvégzéssel. 72. Év végi értékelés, zárás.

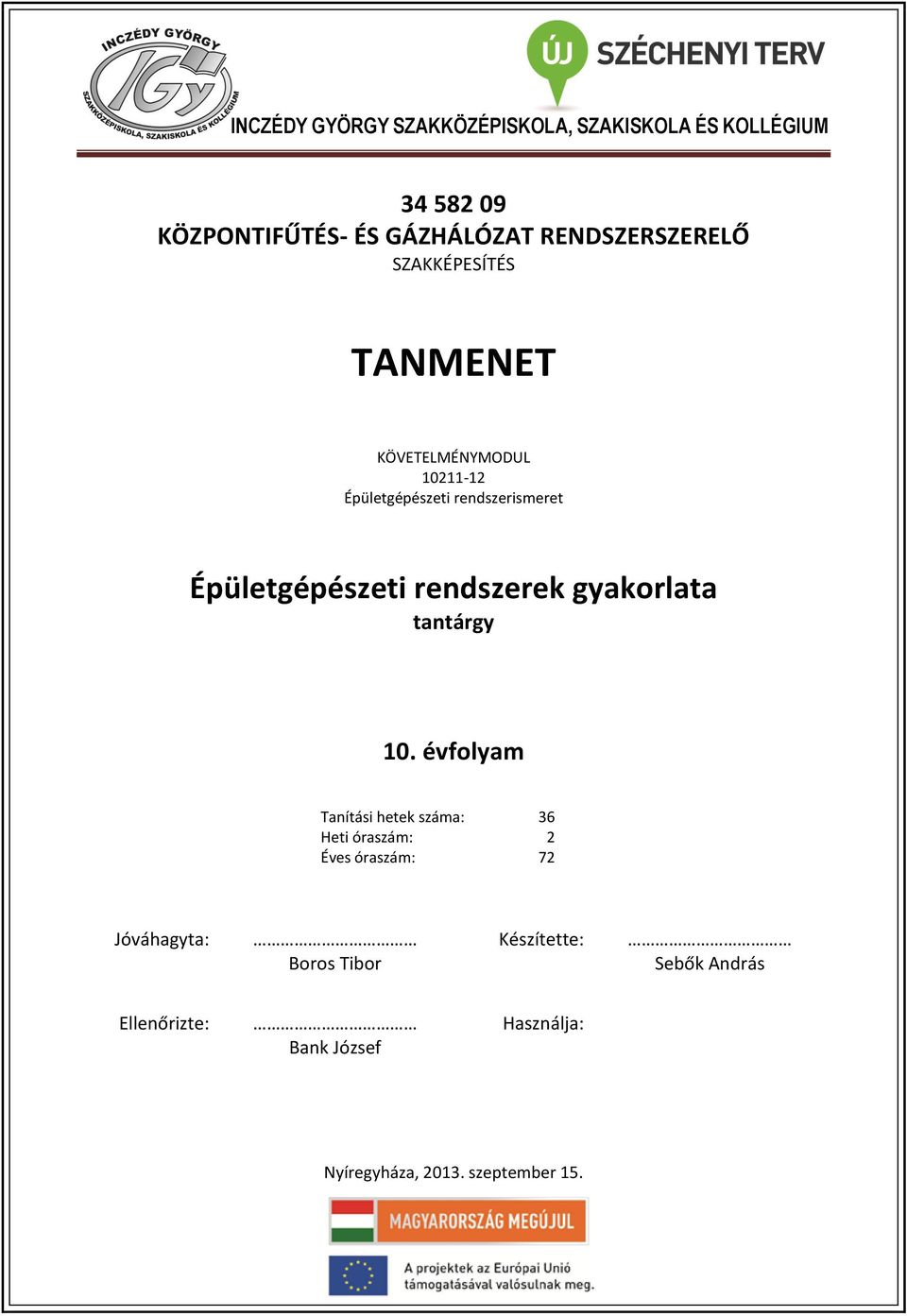

6 INCZÉDY GYÖRGY SZAKKÖZÉPISKOLA, SZAKISKOLA ÉS KOLLÉGIUM KÖZPONTIFŰTÉS- ÉS GÁZHÁLÓZAT RENDSZERSZERELŐ SZAKKÉPESÍTÉS TANMENET KÖVETELMÉNYMODUL Épületgépészeti rendszerismeret Épületgépészeti rendszerek gyakorlata tantárgy 10. évfolyam Tanítási hetek száma: 36 Heti óraszám: 2 Éves óraszám: 72 Jóváhagyta: Boros Tibor Készítette: Sebők András Ellenőrizte: Bank József Használja: Nyíregyháza, szeptember 15.

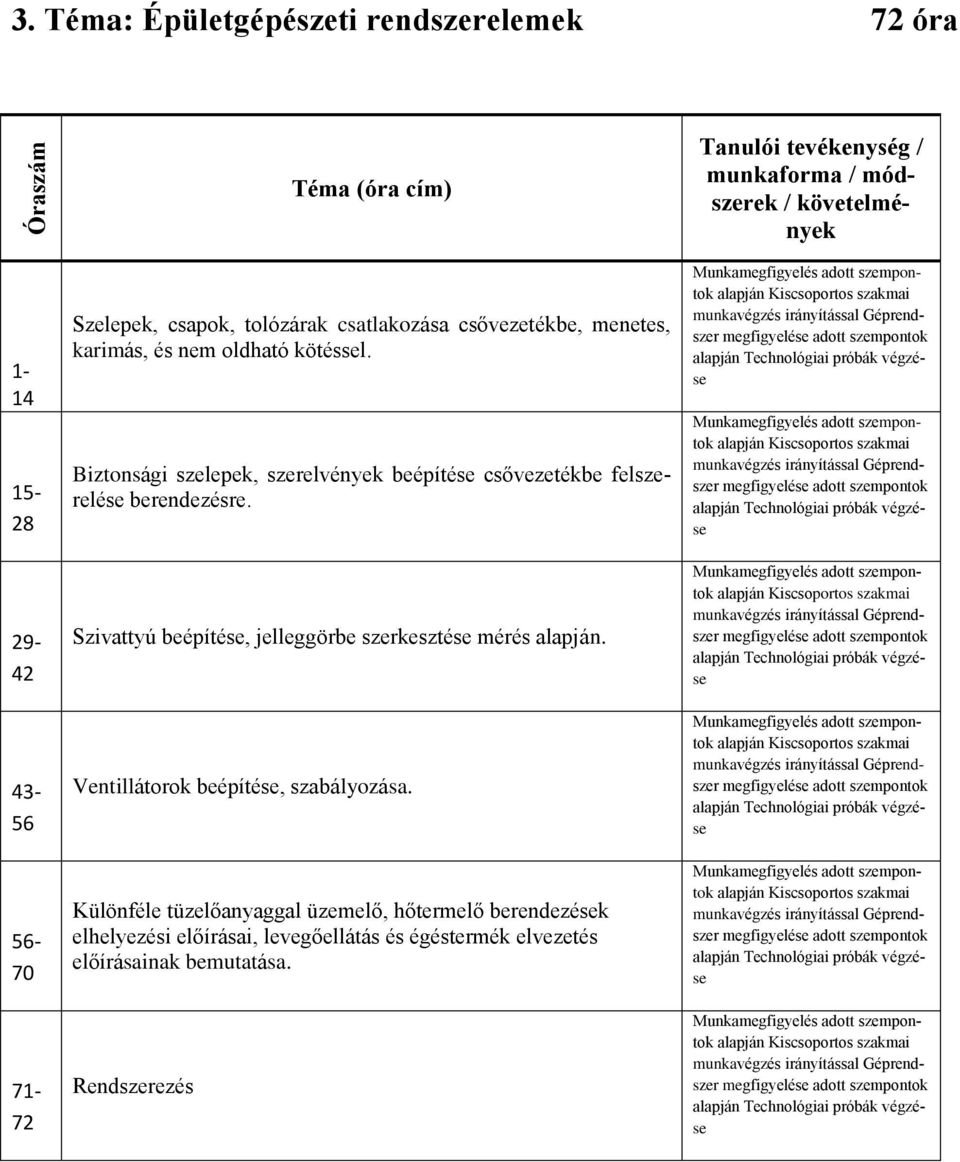

7 3. Téma: Épületgépészeti rendszerelemek 72 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények 1-14 munkavégzés munkavégzés munkavégzés munkavégzés munkavégzés Szelepek, csapok, tolózárak csatlakozása csővezetékbe, menetes, karimás, és nem oldható kötéssel. Biztonsági szelepek, szerelvények beépítése csővezetékbe felszerelése berendezésre. Szivattyú beépítése, jelleggörbe szerkesztése mérés alapján. Ventillátorok beépítése, szabályozása. Különféle tüzelőanyaggal üzemelő, hőtermelő berendezések elhelyezési előírásai, levegőellátás és égéstermék elvezetés előírásainak bemutatása. Rendszerezés munkavégzés

8 INCZÉDY GYÖRGY SZAKKÖZÉPISKOLA, SZAKISKOLA ÉS KOLLÉGIUM KÖZPONTIFŰTÉS- ÉS GÁZHÁLÓZAT RENDSZERSZERELŐ SZAKKÉPESÍTÉS TANMENET KÖVETELMÉNYMODUL Fűtésrendszer-szerelő feladatok Fűtési rendszerek tantárgy 10. évfolyam Tanítási hetek száma: 36 Heti óraszám: 4 Éves óraszám: 144 Jóváhagyta: Boros Tibor Készítette: Belusné Sipos Mária Ellenőrizte: Bank József Használja: Nyíregyháza, szeptember 15.

9 1. Témakör: Fűtési rendszer szerelése 54 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények 1 A fűtés feladata A hőérzet szempontjából a közérzetet befolyásoló tényezők 2 Hőtermelés, hőleadás 3 4 A korszerű fűtési rendszer jellemzői A fűtési rendszer kiválasztása A fűtési rendszer szerkezeti elemei A fűtési módok csoportosítása 5 Számonkérés 6 7 Fűtési módok Fekete sugárzók Villamos fűtések Egyedi fűtések Különböző hagyományos fűtési rendszerek kialakítása Az ideális fűtési rendszer jellemzői 8 A központi fűtések előnyei az egyedi fűtésekkel szemben 9 A fűtési rendszerek csővezeték elrendezése jegy-

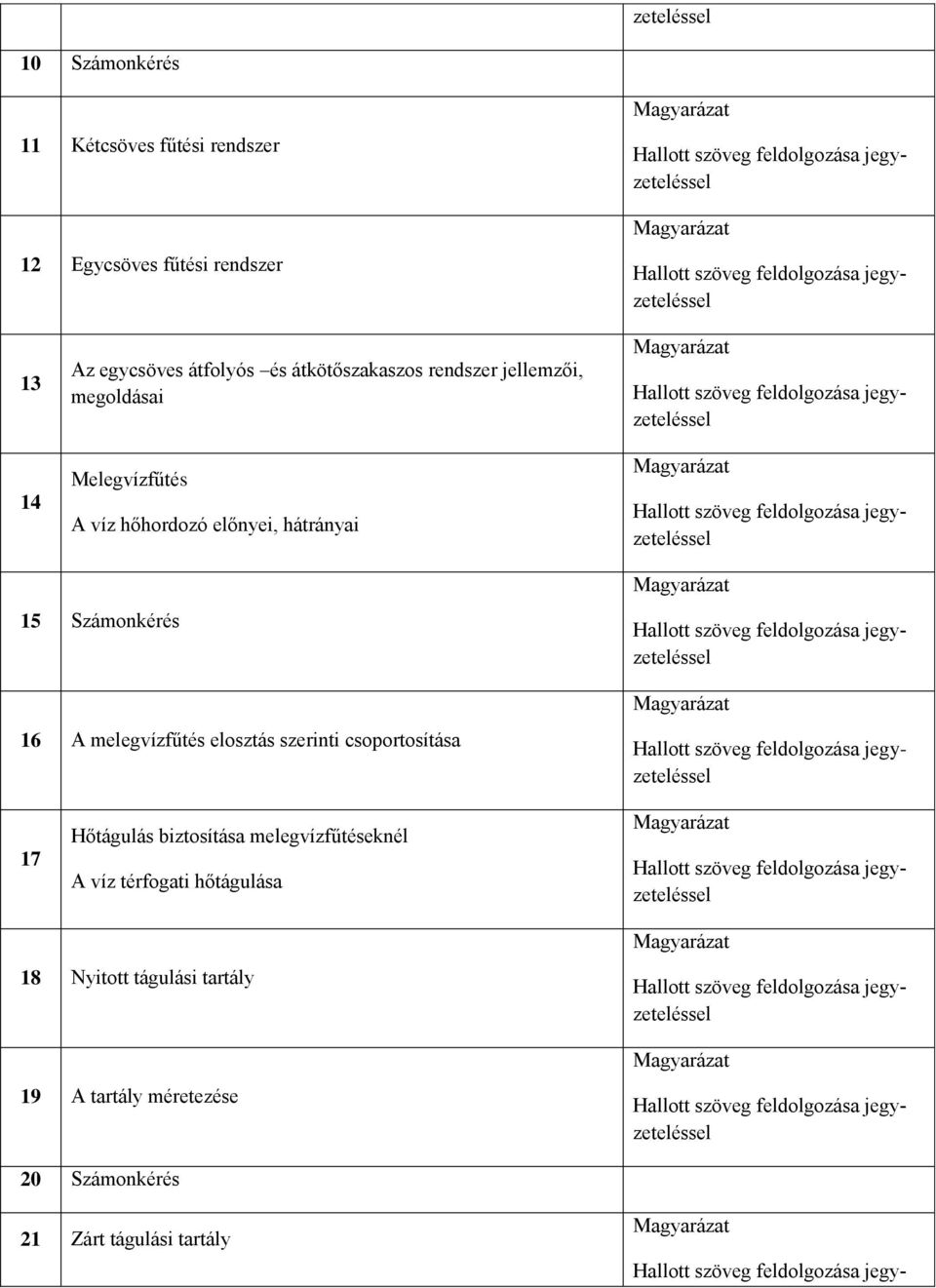

10 zeteléssel 10 Számonkérés 11 Kétcsöves fűtési rendszer 12 Egycsöves fűtési rendszer Az egycsöves átfolyós és átkötőszakaszos rendszer jellemzői, megoldásai Melegvízfűtés A víz hőhordozó előnyei, hátrányai 15 Számonkérés 16 A melegvízfűtés elosztás szerinti csoportosítása 17 Hőtágulás biztosítása melegvízfűtéseknél A víz térfogati hőtágulása 18 Nyitott tágulási tartály 19 A tartály méretezése 20 Számonkérés 21 Zárt tágulási tartály jegy-

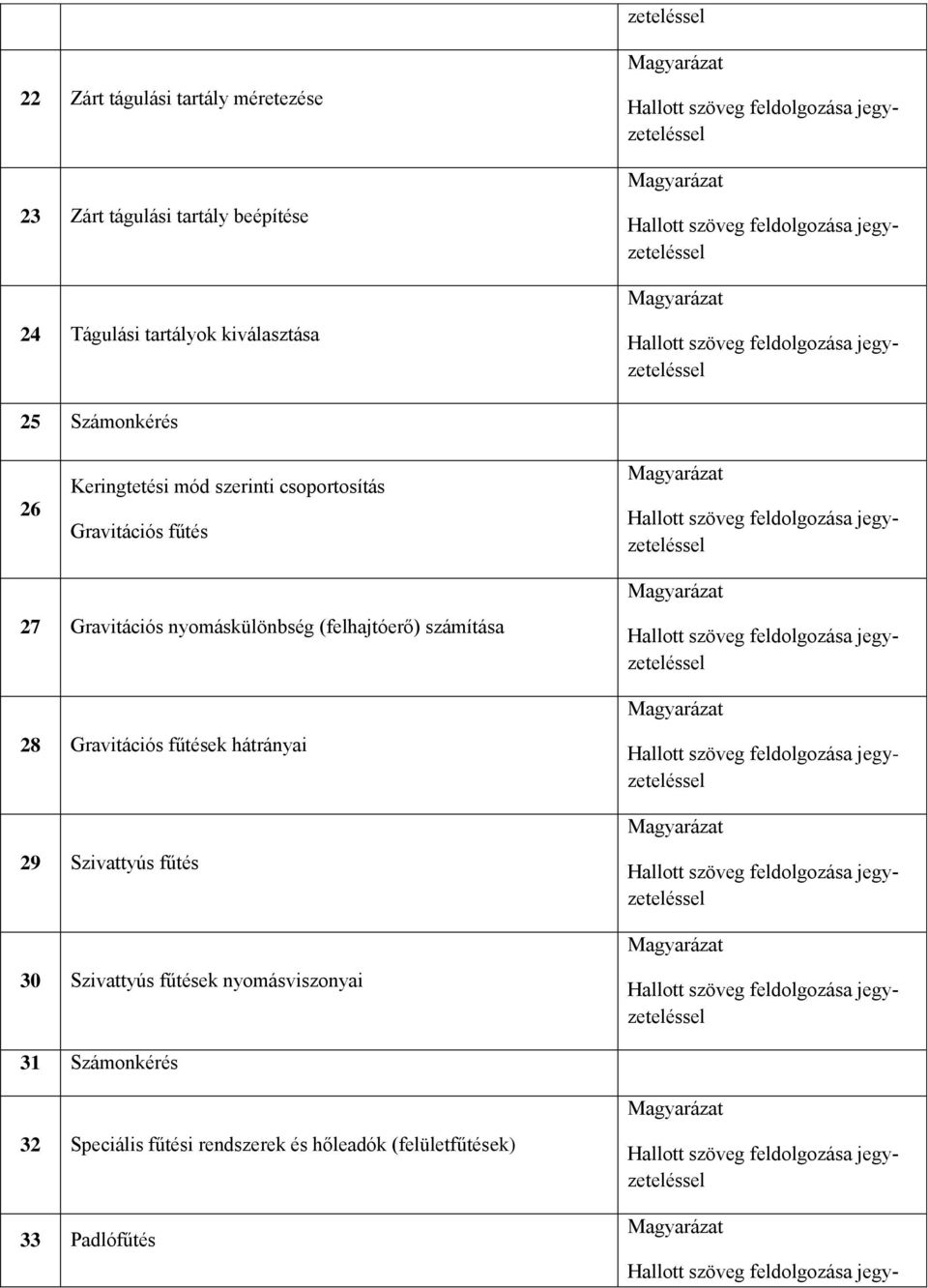

11 zeteléssel 22 Zárt tágulási tartály méretezése 23 Zárt tágulási tartály beépítése 24 Tágulási tartályok kiválasztása 25 Számonkérés 26 Keringtetési mód szerinti csoportosítás Gravitációs fűtés 27 Gravitációs nyomáskülönbség (felhajtóerő) számítása 28 Gravitációs fűtések hátrányai 29 Szivattyús fűtés 30 Szivattyús fűtések nyomásviszonyai 31 Számonkérés 32 Speciális fűtési rendszerek és hőleadók (felületfűtések) 33 Padlófűtés jegy-

12 Padlófűtés és radiátoros fűtés összehasonlítása 34 Padlófűtés csőanyaga zeteléssel 35 Padlófűtés szerelése, rögzítési módok Dilatáció kialakítása 36 Számonkérés Falfűtés Szegélyfűtés Padlóradiátoros rendszer Fan-coil fűtés-hűtési rendszer 41 Számonkérés Gőzfűtés Gőzhőhordozó előnyei, hátrányai Gőzfűtések csoportosítása Kisnyomású gőzfűtés Kondenzátum visszavezetési módjai Gőzkazánok túlnyomás biztosítása jegy-

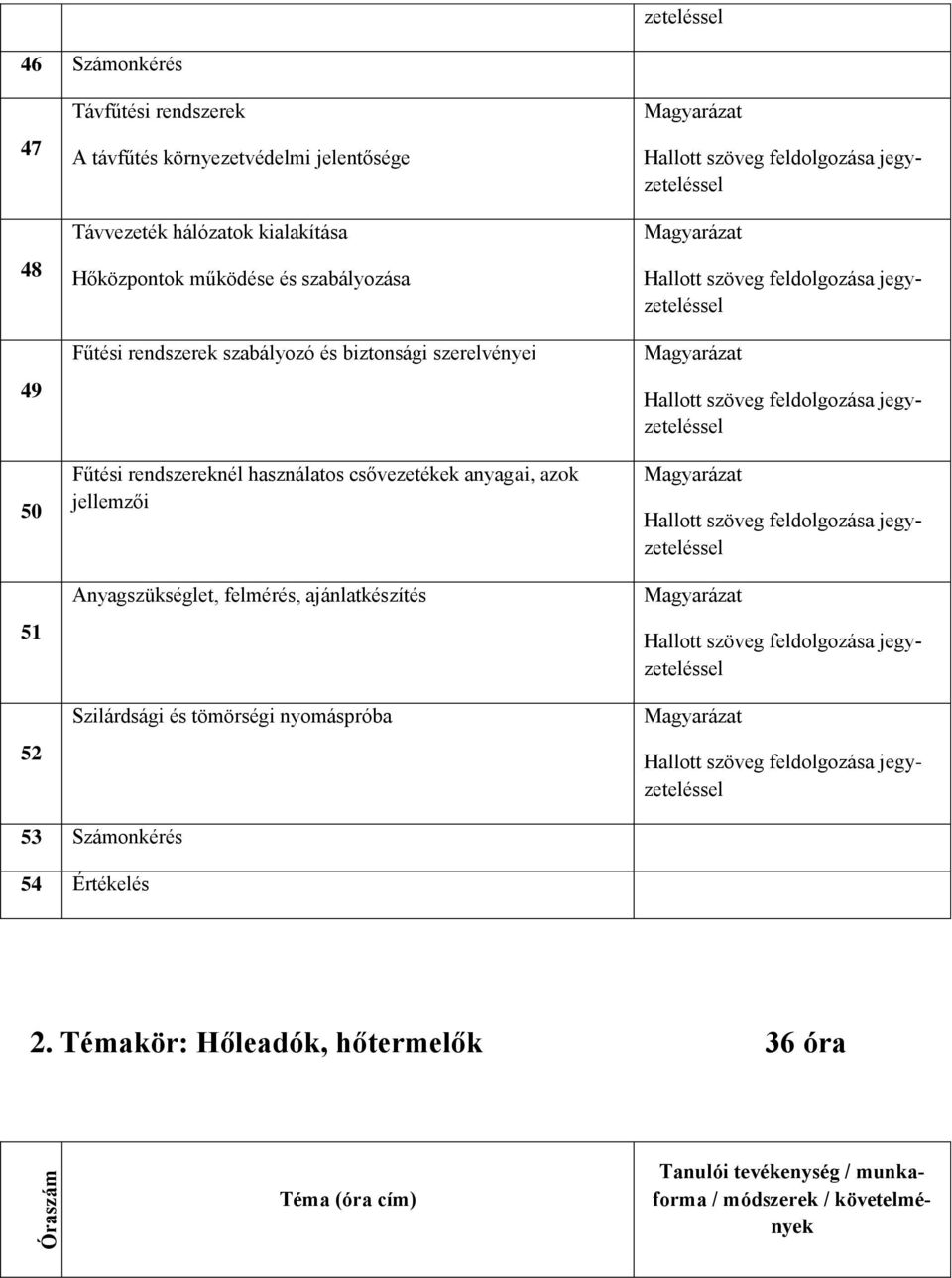

13 zeteléssel 46 Számonkérés Távfűtési rendszerek A távfűtés környezetvédelmi jelentősége Távvezeték hálózatok kialakítása Hőközpontok működése és szabályozása Fűtési rendszerek szabályozó és biztonsági szerelvényei Fűtési rendszereknél használatos csővezetékek anyagai, azok jellemzői Anyagszükséglet, felmérés, ajánlatkészítés Szilárdsági és tömörségi nyomáspróba 53 Számonkérés 54 Értékelés 2. Témakör: Hőleadók, hőtermelők 36 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények

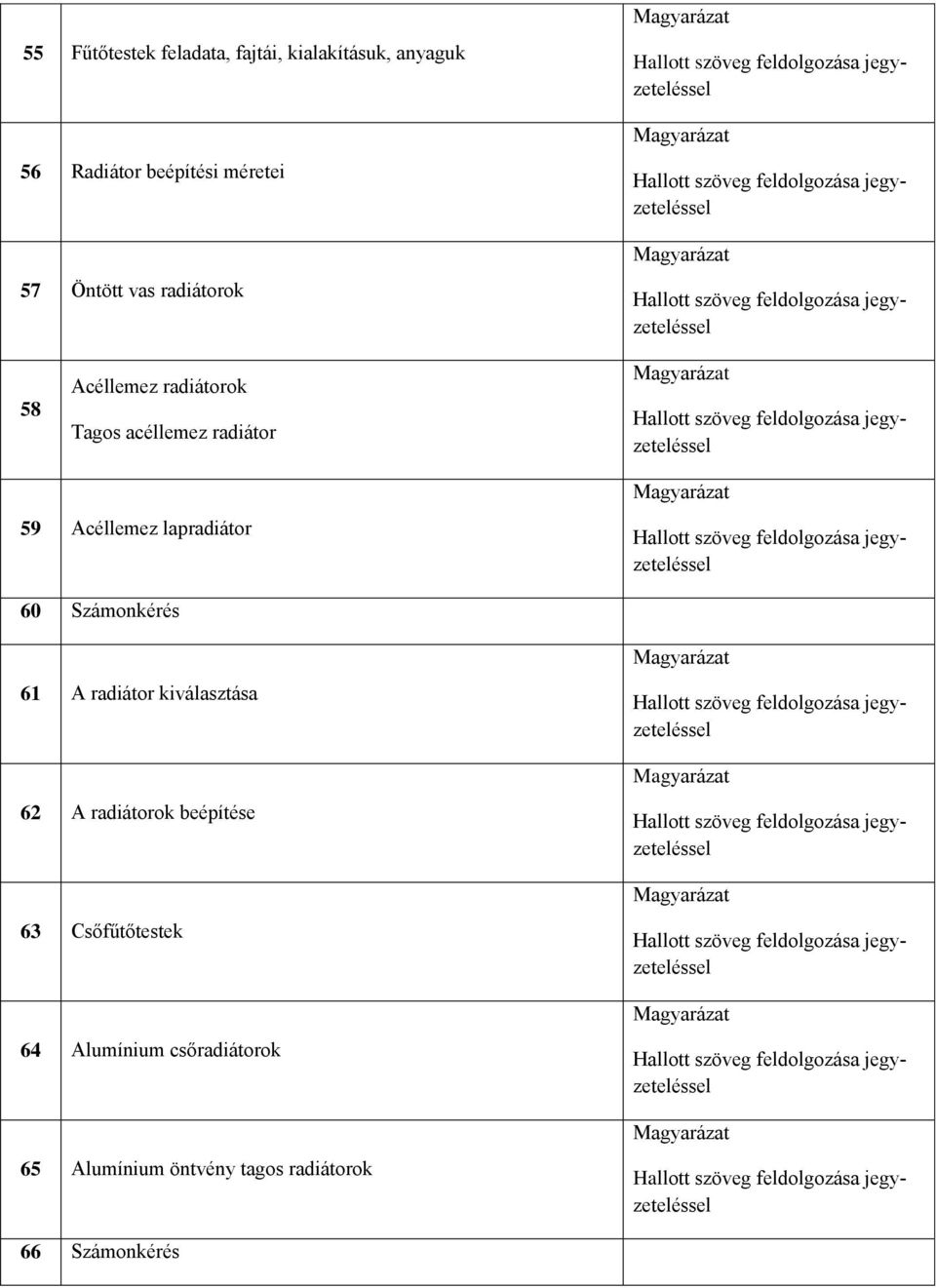

14 55 Fűtőtestek feladata, fajtái, kialakításuk, anyaguk 56 Radiátor beépítési méretei 57 Öntött vas radiátorok 58 Acéllemez radiátorok Tagos acéllemez radiátor 59 Acéllemez lapradiátor 60 Számonkérés 61 A radiátor kiválasztása 62 A radiátorok beépítése 63 Csőfűtőtestek 64 Alumínium csőradiátorok 65 Alumínium öntvény tagos radiátorok 66 Számonkérés

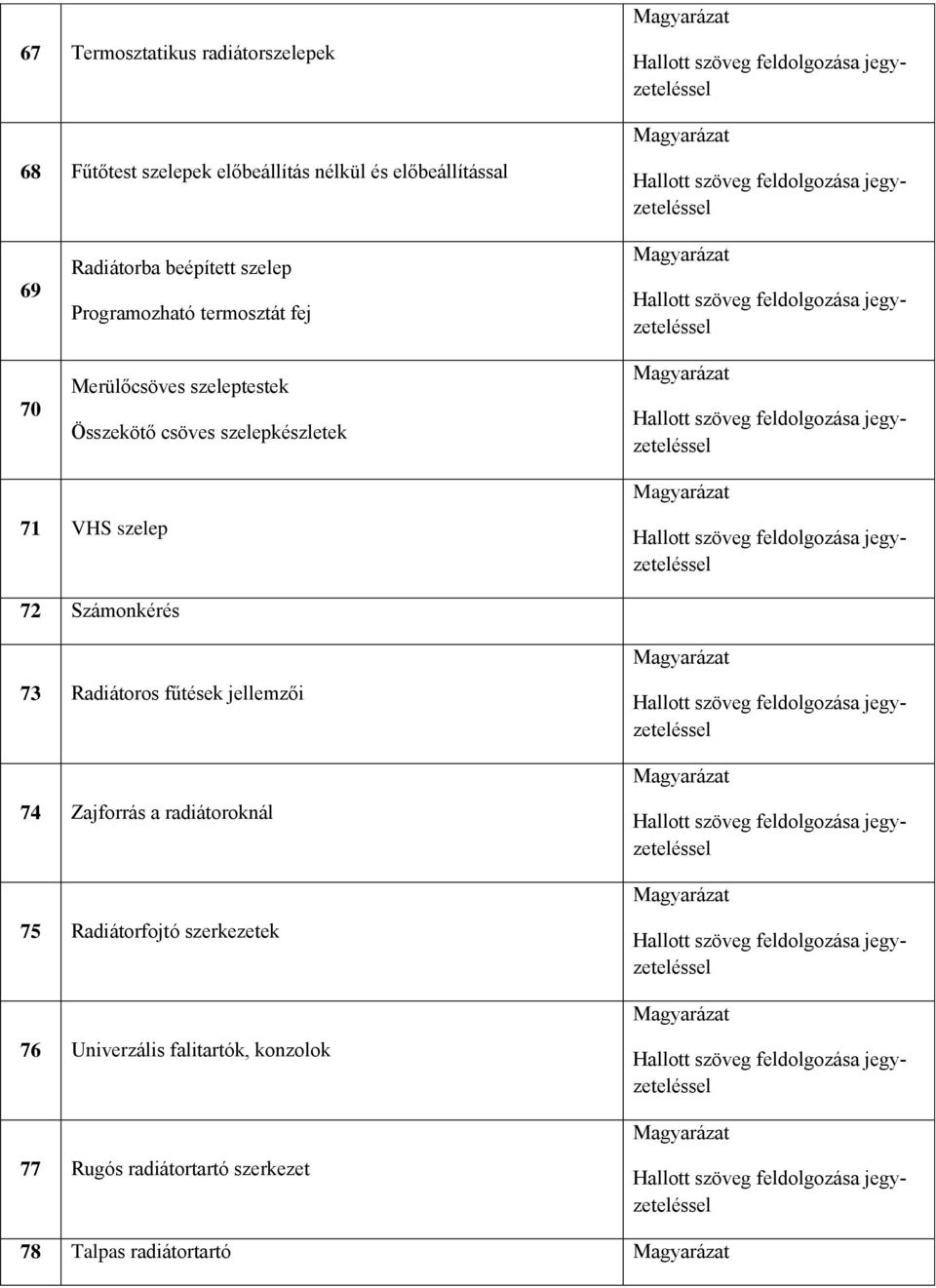

15 67 Termosztatikus radiátorszelepek 68 Fűtőtest szelepek előbeállítás nélkül és előbeállítással Radiátorba beépített szelep Programozható termosztát fej Merülőcsöves szeleptestek Összekötő csöves szelepkészletek 71 VHS szelep 72 Számonkérés 73 Radiátoros fűtések jellemzői 74 Zajforrás a radiátoroknál 75 Radiátorfojtó szerkezetek 76 Univerzális falitartók, konzolok 77 Rugós radiátortartó szerkezet 78 Talpas radiátortartó

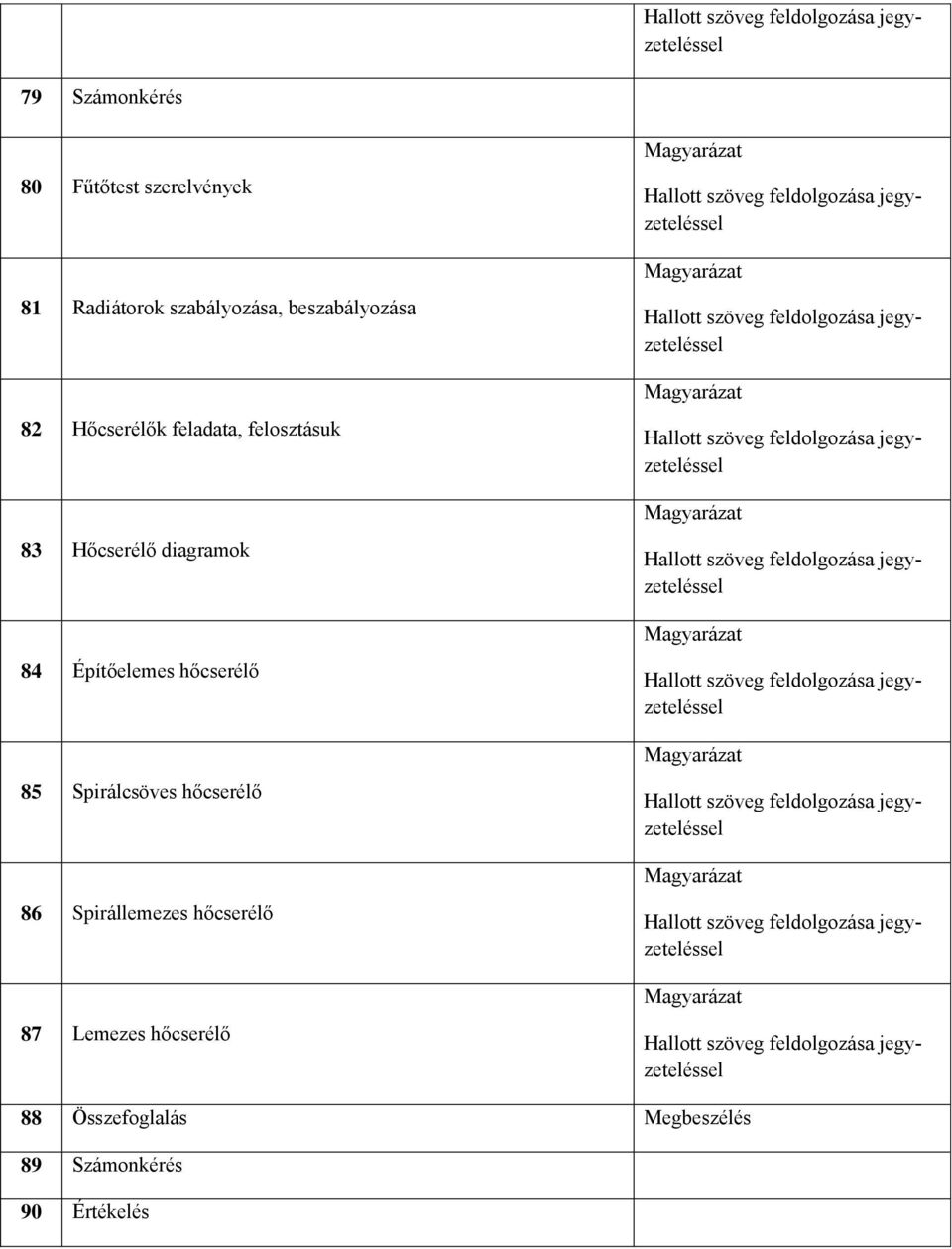

16 79 Számonkérés 80 Fűtőtest szerelvények 81 Radiátorok szabályozása, beszabályozása 82 Hőcserélők feladata, felosztásuk 83 Hőcserélő diagramok 84 Építőelemes hőcserélő 85 Spirálcsöves hőcserélő 86 Spirállemezes hőcserélő 87 Lemezes hőcserélő 88 Összefoglalás Megbeszélés 89 Számonkérés 90 Értékelés

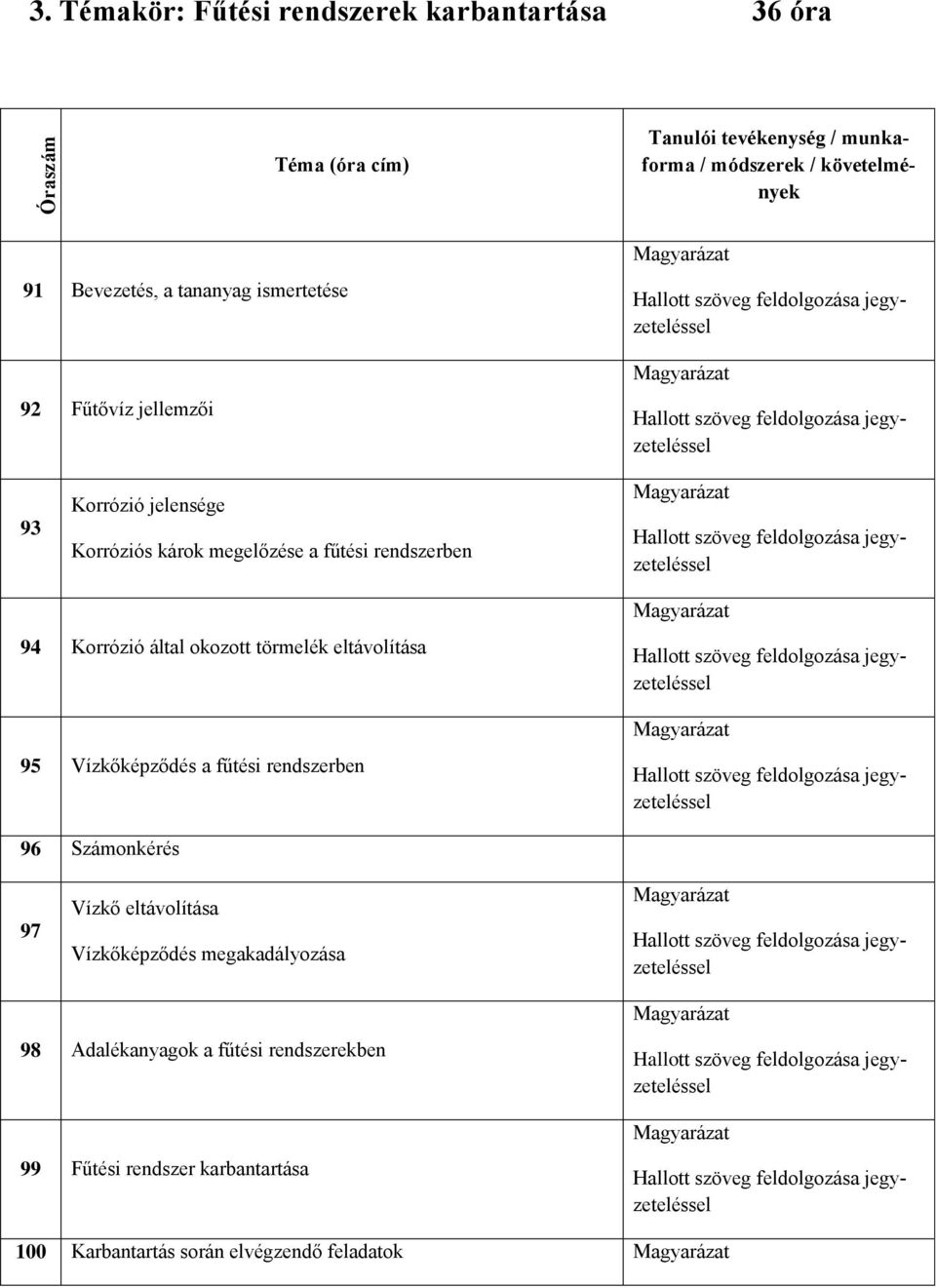

17 3. Témakör: Fűtési rendszerek karbantartása 36 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények 91 Bevezetés, a tananyag ismertetése 92 Fűtővíz jellemzői 93 Korrózió jelensége Korróziós károk megelőzése a fűtési rendszerben 94 Korrózió által okozott törmelék eltávolítása 95 Vízkőképződés a fűtési rendszerben 96 Számonkérés 97 Vízkő eltávolítása Vízkőképződés megakadályozása 98 Adalékanyagok a fűtési rendszerekben 99 Fűtési rendszer karbantartása 100 Karbantartás során elvégzendő feladatok

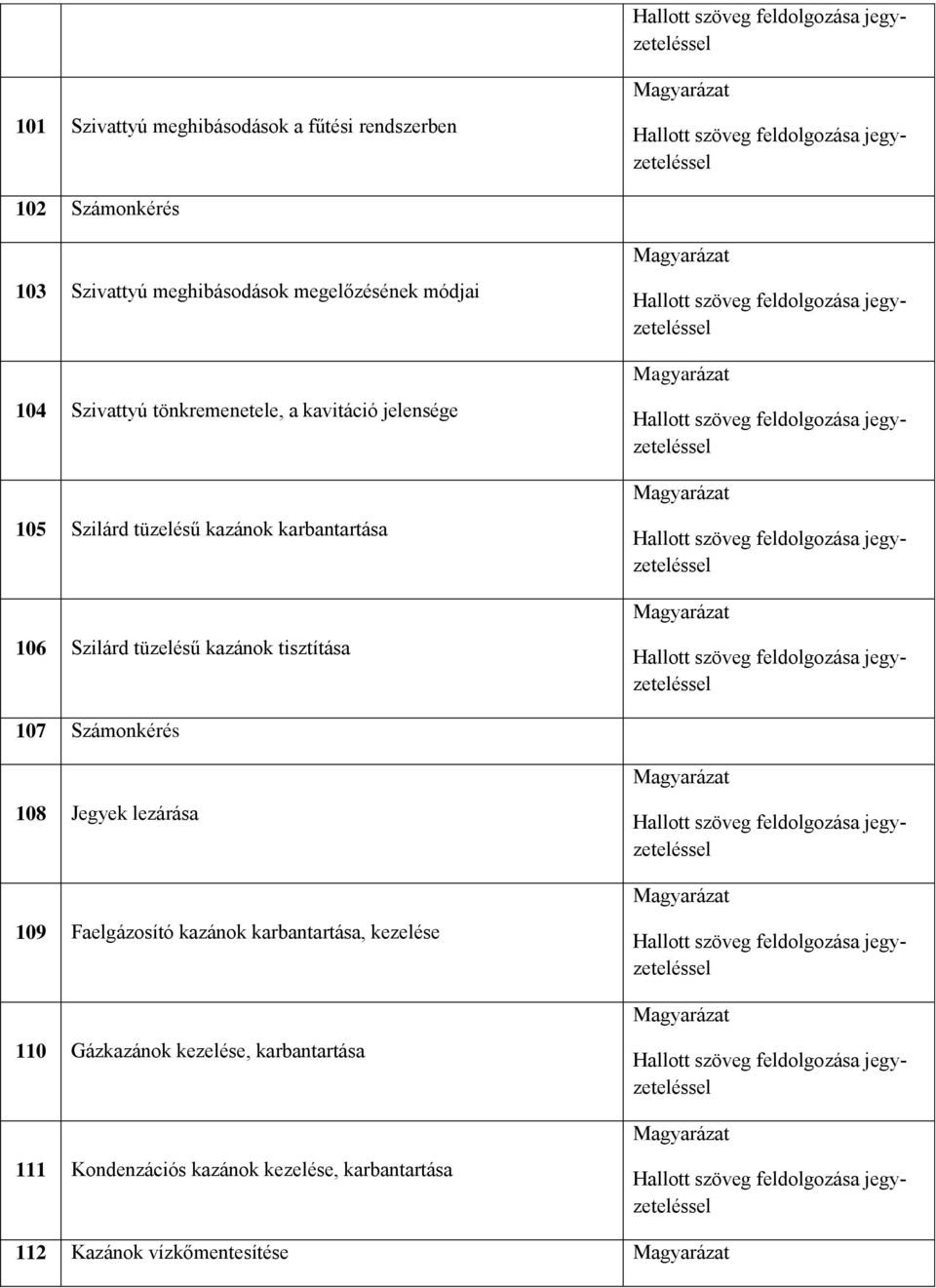

18 101 Szivattyú meghibásodások a fűtési rendszerben 102 Számonkérés 103 Szivattyú meghibásodások megelőzésének módjai 104 Szivattyú tönkremenetele, a kavitáció jelensége 105 Szilárd tüzelésű kazánok karbantartása 106 Szilárd tüzelésű kazánok tisztítása 107 Számonkérés 108 Jegyek lezárása 109 Faelgázosító kazánok karbantartása, kezelése 110 Gázkazánok kezelése, karbantartása 111 Kondenzációs kazánok kezelése, karbantartása 112 Kazánok vízkőmentesítése

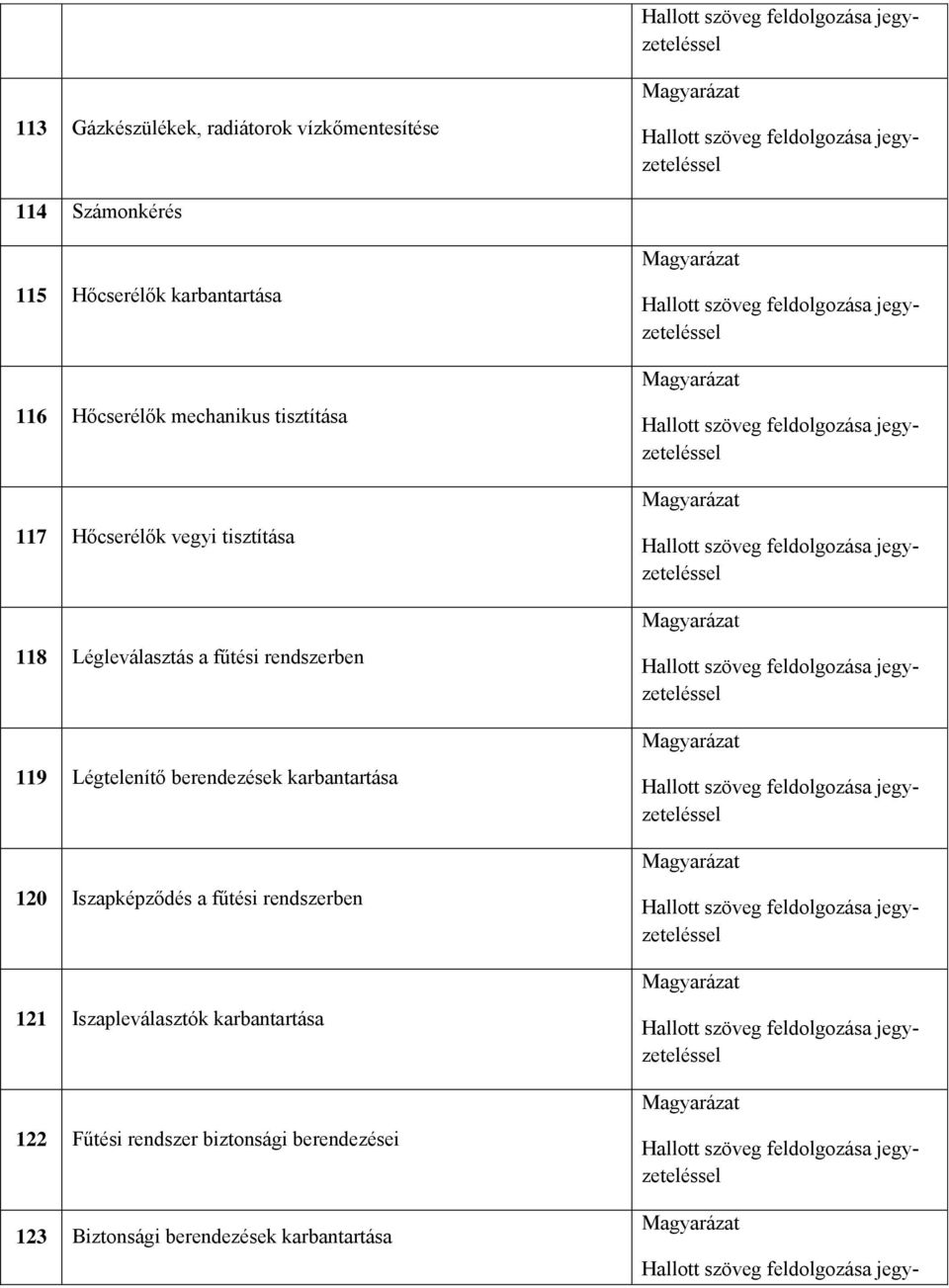

19 113 Gázkészülékek, radiátorok vízkőmentesítése 114 Számonkérés 115 Hőcserélők karbantartása 116 Hőcserélők mechanikus tisztítása 117 Hőcserélők vegyi tisztítása 118 Légleválasztás a fűtési rendszerben 119 Légtelenítő berendezések karbantartása 120 Iszapképződés a fűtési rendszerben 121 Iszapleválasztók karbantartása 122 Fűtési rendszer biztonsági berendezései 123 Biztonsági berendezések karbantartása jegy-

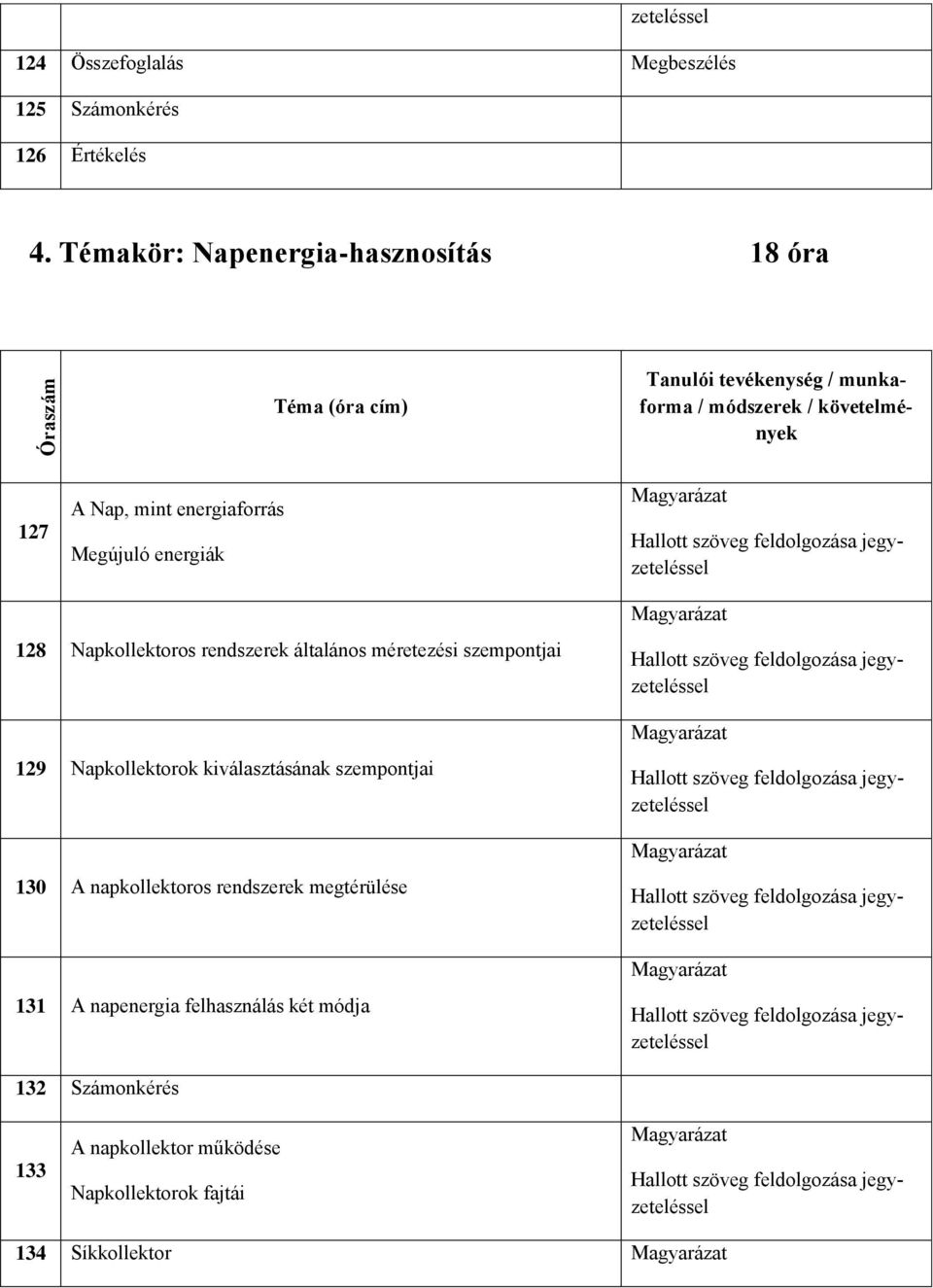

20 zeteléssel 124 Összefoglalás Megbeszélés 125 Számonkérés 126 Értékelés 4. Témakör: Napenergia-hasznosítás 18 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények 127 A Nap, mint energiaforrás Megújuló energiák 128 Napkollektoros rendszerek általános méretezési szempontjai 129 Napkollektorok kiválasztásának szempontjai 130 A napkollektoros rendszerek megtérülése 131 A napenergia felhasználás két módja 132 Számonkérés 133 A napkollektor működése Napkollektorok fajtái 134 Síkkollektor

21 135 Szolárszőnyeg 136 Vákuumcsöves napkollektor 137 Számonkérés 138 Napenergia-hasznosítás szerkezeti elemei 139 Követelmények a primer körben alkalmazható szerelvényekkel szemben: Magas hőmérséklet Magas nyomás Biztonsági szerelvények Szoláris egység: Tágulási tartály Szolár tartály Hőátadó folyadék: Szivattyú Automata napkollektor vezérlőegység 142 Napkollektoros rendszerek 143 Számonkérés 144 Jegyek lezárása Megbeszélés

22 INCZÉDY GYÖRGY SZAKKÖZÉPISKOLA, SZAKISKOLA ÉS KOLLÉGIUM KÖZPONTIFŰTÉS- ÉS GÁZHÁLÓZAT RENDSZERSZERELŐ SZAKKÉPESÍTÉS TANMENET KÖVETELMÉNYMODUL Fűtésrendszer-szerelő feladatok Fűtési rendszerek gyakorlata tantárgy 10. évfolyam Tanítási hetek száma: 36 Heti óraszám: 7 Éves óraszám: 252 Jóváhagyta: Boros Tibor Készítette: Sebők András Ellenőrizte: Bank József Használja: Nyíregyháza, szeptember 15.

23 1. Témakör: Fűtési rendszer szerelése 84 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények Bevezetés, anyag és cső anyagának kiválasztása, csőanyagok, szerkezetek, szerelvények, idomok Acélcsövek szereléstechnikája, acélcső megmunkálása Csőméretvágó-gépek kezelése, karbantartása, csőméret kézi és gépi úton készítése Csőszerelvények kiválasztása tervdokumentáció alapján Menetes csőkötés készítése idomokkal Hegesztés, forrasztás technológiai berendezései, hegesztési varratok készítése (ívvel-lánggal) Körvarratok készítése, csonkhegesztések készítése Csőhajlítások készítése: hidegen-melegen Vörösrézvezetők alakítása forrasztással, kemény-lágyforrasztás Készülékek bekötése forrasztással

24 Préskötés készítése, műanyag csövek szereléstechnikája Műanyag csövek hegesztése, többrétegű csövek szereléstechnikája Radiátoros rendszerek kialakítása. Padlófűtési rendszer és radiátoros fűtési rendszer összehangolása közös kazán esetén.

25 2. Témakör: Hőleadók, hőtermelők 84 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények munkavégzés munkavégzés munkavégzés munkavégzés munkavégzés munkavégzés munkavégzés Épületgépész tervek olvasása,, hőtermelő berendezések szerkezeti elemei Vízmelegítők, boylerek felszerelése, kazánok falra szerelése, bekötése Álló kazánok bekötése, elektromos bekötések Acélcsövek megmunkálása, rézcsövek megmunkálása Műanyag csövek megmunkálása, többrétegű csövek megmunkálása Szelepek, csapok, tolózárak beépítése, szerelvények kiválasztása Segédenergiával és segédenergia nélkül működő aut. szerelvények Biztonsági szelepek beépítése munkavégzés

26 munkavégzés munkavégzés munkavégzés munkavégzés munkavégzés Lemezradiátorok beépítése, öntött vas radiátorok beépítése Hűtő-fűtő berendezések csatlakoztatása Szilárdsági nyomáspróba végzése, tömörségi nyomáspróba végzése Dokumentumok, jelzőkönyvek kitöltése, összetett munkavégzés Hőleadó rendszerek szerelési sajátosságai. Fűtőtestek beépítése különböző anyagú csatlakozó ágvezetékekkel. munkavégzés

27 3. Téma: Fűtési rendszerek karbantartása 48 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények munkavégzés munkavégzés munkavégzés munkavégzés munkavégzés munkavégzés munkavégzés Meghibásodások megelőzése, szerelvények karbantartása. Tartályok karbantartása, Szivattyúk karbantartása. Kazánok szerkezeti elemeinek javítása. Vízmelegítők, bojlerek karbantartása. Hideg és melegüzemi vizsgálatok. Hiba megállapítása után javaslatot tesz a berendezés gazdaságos javítására. A hőtermelő berendezés állapotfelmérése. Kezdeményezés a rendszeres karbantartásra. Füstgázelemzés végzése. Karbantartási napló vezetése. A műszaki felülvizsgálás dokumentálása. Indokolt esetben javaslat a készülék cseréjére. Fűtési rendszer karbantartása. Korrózió által okozott törmelék eltávolítása. Vízkő eltávolítása. Hőcserélők tisztítása. munkavégzés

28 4. Téma: Napenergia-hasznosítás 36 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények munkavégzés munkavégzés munkavégzés munkavégzés munkavégzés Napkollektorok típusai, elhelyezésük. Tárolótartályok típusai, elhelyezésük. Napkollektor bekötése fűtési rendszerbe. Tárolótartályok bekötése fűtési rendszerbe. Napkollektor illesztése meglévő ill. új fűtési szilárdtüzelésű, gáztüzelésű és HMV rendszerhez. Gáztüzelésű napkollektoros hőtermelők szivattyúinak vezérlése. Napelemek típusai, elhelyezésük. Víz-víz hőszivattyűk. Víz-levegő hőszivattyúk, Pellet és biomassza tüzelés. Szabályozó és vezérlőelemek beüzemelése munkavégzés

29 INCZÉDY GYÖRGY SZAKKÖZÉPISKOLA, SZAKISKOLA ÉS KOLLÉGIUM KÖZPONTIFŰTÉS- ÉS GÁZHÁLÓZAT RENDSZERSZERELŐ SZAKKÉPESÍTÉS TANMENET KÖVETELMÉNYMODUL Gázvezeték- és rendszerszerelő feladatok Gázvezeték rendszerek tantárgy 10. évfolyam Tanítási hetek száma: 36 Heti óraszám: 3 Éves óraszám: 108 Jóváhagyta: Boros Tibor Készítette: Fülöp Attila Ellenőrizte: Bank József Használja: Nyíregyháza, szeptember 15.

30 1. Témakör: Bekötővezetékek 36 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények Bevezetés. Tanulási módszerek. Tantárgy célja tartalma, követelmények Gázelosztó vezeték kiépítésére használható anyagok: Acélcsövek jellemzése, anyagminőségek, jelölésük. Acélcsövek darabolása. Acélcsövek megmunkálása. Acélcsővezeték hegesztett kötése (lánghegesztéssel, ívhegesztéssel). A hőt szállító acélvezetékek hőtágulása, hőtágulásának biztosítása. Csőmenet jellemzői. Csőmenet készítése kézi és gépi úton. Acélcső menetes kötései. Csővezetékek készítésének munka, tűz és környezetvédelmi ismeretei. Elkészült csőhálózat nyomáspróbája, tömörségi ellenőrzése. Összefoglalás. Számonkérés. Réz tulajdonságai, alkalmazása az épületgépészetben, Rézötvözetek (vörösréz, sárgaréz) összetétele, tulajdonságai, felhasználása. 12. Rézcső méret- és jelölési rendszerei. 13. Épületgépészeti csőrendszerek kiépítése lágy, kemény, és félkemény rézcsővel. 14. Nyomvonal kialakítása szabadon, horonyban, aljzatbetonban, csőcsatornában Rézcső lágyforrasztása, keményforrasztása. Présidomos kötés kialakítása. Gyorskötő idomok. Z-mérték módszer, hőtágulás kiegyenlítési módok.,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése szóban,, szemléltetés Információk feladattal vezetett rendszerezése Tesztfeladat megoldása. Szöveges előadás egyéni felkészüléssel, Tapasztalatok helyszíni ismertetése szóban. Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése szóban,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés

31 18. Összefoglalás Számonkérés. Műanyag csövek méret és jelölése rendszere. 21. Épületgépészeti csőrendszerek kiépítése PVC, PE, ICPE, PP, PB, KPE műanyag csövek alkalmazásával Műanyag csövek darabolása, megmunkálása. PE gáznyomócső tulajdonságai. 24. PE anyagú csatlakozó és bekötővezeték szerelési feltételei. PE csőhegesztési eljárások személyi feltételek Műanyag csővezeték hegesztett kötésének készítése. PE cső tompahegesztése, tompahegesztő gép. Csővégmaró, tompahegesztő fűtőelem, görgős csőtámasz. Tompahegesztés előkészítése. Tompahegesztés műveleti sorrendje. Tompavarratok hibái, következményei. Nyeregidom hegesztés, eszközei, hegesztő fűtőelem, profilpár. Hegesztés előkészítése, kézi-, gépi hegesztés végrehajtása, Hegesztés ellenőrzése, hibák és azok következményei. Tokos hegesztés mérettartománya. Összefoglalás. Számonkérés. Információk feladattal vezetett rendszerezése Tesztfeladat megoldása. Szöveges előadás egyéni felkészüléssel, Tapasztalatok helyszíni ismertetése szóban. Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése szóban,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés Információk feladattal vezetett rendszerezése Tesztfeladat megoldása. Szöveges előadás egyéni felkészüléssel, Tapasztalatok helyszíni ismertetése szóban. Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése szóban

32 2. Témakör: Csatlakozó, elosztó és fogyasztói vezetékek, gázmérők, nyomásszabályozók 36 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények Gázellátásnál használatos fogalmak és vezetékszakaszok megnevezése. Épület gázellátásánál használt vezeték-elnevezések. Kivitelezés feltételei, követelmények. 39. Csatlakozó és fogyasztói vezeték létesítése Térszint alatti csatlakozó gázvezeték szerelési előírásai, elhelyezés védőtávolságai. Csatlakozó és fogyasztói vezetékek kialakítása, földbe szerelhető elzárószerelvények. 42. Alépítményi munkák. Munkaárok, munkagödör készítése. 43. Összefoglalás 44. Számonkérés. 45. Speciális idomok beépítése a gázcsőhálózatba csőanyag-változási helyeken. 46. Fali csatlakozás PE vezetékre menetes gömbcsappal. 47. Acél elosztóvezetékre történő csatlakozás PE leágazó-vezetékkel, Acél leágazó-vezeték cseréje. 48. Acél elosztóvezetékről történő lecsatlakozás támfalra. 49. Épületbe történő belépés csatlakozó és fogyasztói vezetékkel. 50. Pincei bevezető kialakítások. 51. Csatlakozó és fogyasztói vezeték korrózióvédelme, alkalmazott szigetelőanyagok.,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés Információk feladattal vezetett rendszerezése Tesztfeladat megoldása. Szöveges előadás egyéni felkészüléssel, Tapasztalatok helyszíni ismertetése szóban. Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése szóban,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés

33 52. Összefoglalás 53. Számonkérés. 54. Térszint feletti elhelyezés, szabadon szerelt vezetékek. Térszint feletti elzáró szerelvények. 55. Karimás gömbcsap, csapszekrények. 56. Szakaszoló szerelvény elhelyezése. 57. Csatlakozó és fogyasztói vezeték rögzítése. A vezeték hol nem helyezhető el. 58. Gázkonnektor. 59. Fogyasztói vezeték eltakarása takaró burkolattal Elkészült rendszer nyomáspróbája. Szilárdsági nyomáspróba, tömörségi nyomáspróba. Összefoglalás 62. Számonkérés. 63. PB-ellátó rendszerek, tartályok telepítésének hatósági engedélyeztetése. 64. A tartályok felállításának általános követelményei. 65. A tartályok elhelyezése. Földfeletti szabadtéri elhelyezés. 66. A tartályos rendszer elemei: tartály, csatlakozó vezeték A tartály töltése, a felhasznált gáz tulajdonságai. Rendszerek kialakítása. A folyadékfázisú vezeték kiépítése (anyaga, lejtés, zárt szakaszok): Az elpárologtató feladata, fűtési módjai. Információk feladattal vezetett rendszerezése Tesztfeladat megoldása. Szöveges előadás egyéni felkészüléssel, Tapasztalatok helyszíni ismertetése szóban. Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése szóban,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés Információk feladattal vezetett rendszerezése Tesztfeladat megoldása. Szöveges előadás egyéni felkészüléssel, Tapasztalatok helyszíni ismertetése szóban. Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése szóban,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés,, szemléltetés

34 69. A PB-tartályon lévő szerelvények, csatlakozópontok PB-gáz és földgáz jellemzői (sűrűség, fűtőérték, robbanási határértékek). Összefoglalás. 72. Számonkérés.,, szemléltetés,, szemléltetés Információk feladattal vezetett rendszerezése Tesztfeladat megoldása. Szöveges előadás egyéni felkészüléssel, Tapasztalatok helyszíni ismertetése szóban. Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése szóban

35 3. Téma: Gázfogyasztó berendezések 36 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények 73. Gázfogyasztó készülékek osztályozása. 74. Gázfogyasztó készülékek légellátása, helyiségének szellőztetése. 75. Légbevezető elem kiválasztása, légbevezető elemek Gázfogyasztó berendezések levegő-ellátása. A típusú készülékek esetén. Gázfogyasztó készülék szennyezőanyag kibocsátása. Gázterhelés meghatározása. B típusú gázfogyasztó készülékek helyiségének levegőellátása, szellőzése. 79. Égéstermék elvezetés, kémények. 80. Égésbiztosító kialakítása, feladata. Égéstermék kivezetése az épületből. 81. Kémény méretezési példák. 82. Többhéjú kéményrendszerek. 83. Összefoglalás. 84. Számonkérés. 85. C típusú gázfogyasztó készülékek égéstermék elvezetése. 86. Égéstermék elvezetések lehetséges megoldásai, beépítési méretek. jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz Hallott szöveg feladattal vezetett feldolgozása. Hallott szöveg feldolgozása jegyzeteléssel,, szemléltetés jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz Hallott szöveg feladattal vezetett feldolgozása. Hallott szöveg feldolgozása jegyzeteléssel,, szemléltetés jegyzeteléssel,, kapcsolási rajz Hallott szöveg feladattal vezetett feldolgozása. Hallott szöveg feldolgozása jegyzeteléssel,, szemléltetés jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz Információk feladattal vezetett rendszerezése Tesztfeladat megoldása. Szöveges előadás egyéni felkészüléssel, Tapasztalatok helyszíni ismertetése szóban. Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz Információk feladattal veze-

36 Gyűjtőkémény létesítése, kialakítása. Többszörös bekötésű kémények, turbo-kémények. Szétválasztott rendszerek, Alumínium, PP égéstermék-elvezető rendszerek. Kivitelezési és tervezési előírások. Összefoglalás. 90. Számonkérés. 91. Gázfogyasztó készülékek részegységei: Gázégők. 92. Természetes levegőellátású égők: diffúziós égők, részleges előkeveréses égők. 93. A stabil égés feltételei. A többletlevegővel üzemelő égők. 94. Előkeveréses, atmoszferikus égő, ventillátoros gázégők. 95. Függőleges keverőcsöves gázégők, vízhűtéses gázégők. 96. Hengeres kialakítású ventillátoros égő. katalitikus gázégő Mátrix égő, előnyei, fejlesztési irányai. Gázégők káros anyag kibocsátásának csökkentése. Összefoglalás. Számonkérés. Biztonsági és automatika szerelvények: Gázhiány biztosító, nyomásszabályzó Biztonsági és automatika szerelvények: égésbiztosítók Biztonsági és automatika szerelvények: égésbiztosítók Biztonsági és automatika szerelvények: vízhiány biztosítók. tett rendszerezése Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése szóban jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz Információk feladattal vezetett rendszerezése Tesztfeladat megoldása. Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz Információk feladattal vezetett rendszerezése jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz Tesztfeladat megoldása, Válaszolás írásban mondatszintű kérdésekre. Tapasztalatok utólagos ismertetése jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz

37 103. Biztonsági és automatika szerelvények: gáz-levegő hiány-biztosító Biztonsági és automatika szerelvények: záró-, gyújtószerkezetek, hőmérséklet-korlátozó Biztonsági és automatika szerelvények: Beavatkozó elemek: mágnesszelep, bojtárszelep. Biztonsági és automatika szerelvények: Szabályozó szerkezetek: gáznyomás-szabályzó, gázmennyiség-szabályzó Biztonsági és automatika szerelvények: Szabályozó szerkezetek: hőmérséklet-szabályzó, vízmennyiség-szabályzó Év végi értékelés. jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz jegyzeteléssel,, kapcsolási rajz

38 INCZÉDY GYÖRGY SZAKKÖZÉPISKOLA, SZAKISKOLA ÉS KOLLÉGIUM KÖZPONTIFŰTÉS- ÉS GÁZHÁLÓZAT RENDSZERSZERELŐ SZAKKÉPESÍTÉS TANMENET KÖVETELMÉNYMODUL Gázvezeték- és rendszerszerelő feladatok Gázvezeték rendszerek gyakorlata tantárgy 10. évfolyam Tanítási hetek száma: 36 Heti óraszám: 7 Éves óraszám: 252 Jóváhagyta: Boros Tibor Készítette: Sebők András Ellenőrizte: Bank József Használja: Nyíregyháza, szeptember 15.

39 1. Témakör: Bekötővezetékek 108 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények Acélcső megmunkálása, menetvágás kézi és gépi úton Csőkötés készítése fittingekből, oldható és nem oldható kötések, kézi és gépi csőhajlítás Karimás és tokos csőkötések Lánghegesztő berendezés részei, működésük, kezelésük, balesetvédelme Körvarrat gyakorlása: forgatva Körvarrat gyakorlása: helyszíni hegesztéssel Ívhegesztő berendezés részei, működésük, kezelésük, balesetvédelme Körvarrat gyakorlása forgatva Körvarrat gyakorlása: helyszíni hegesztéssel

40 Műanyag csövek hegesztése speciális gázcsőhegesztővel Speciális idomok beépítése a gázcsőhálózatba a csőanyag változási helyeken Speciális gázcső-hegesztőgépek karbantartása Acél-PE-vörösréz átmeneti idom szerelése Szilárdsági-tömörségi nyomáspróba A műszaki átadással kapcsolatos adminisztrációs munkák Vezetékek légtelenítése, gáz alá helyezése 2

41 2. Témakör: Csatlakozó, elosztó és fogyasztói vezetékek, gázmérők, nyomásszabályozók 108 óra Óraszám Téma (óra cím) Tanulói tevékenység / munkaforma / módszerek / követelmények Speciális idomok beépítése a gázcsőhálózatba csőanyag változási helyeken Acélcső megmunkálás: menetvágás, hajlítás, hegesztés, oldható- nem oldható h. Vörösrézvezeték csőalakítása, oldható és nem oldható kötésekkel, lágy-keményforrasztás Préskötés készítése elektromos présgéppel Műanyag csövek hegesztett kötéstechnológiája Műanyag csövek hegesztése különböző eljárással Műanyag és fémcsövek ragasztott kötéstechnológiája Szerelő-kőműves munkák elvégzése: faláttörés, mennyezetáttörés, tartók elhelyezése, helyreállítás Megfelelő tömítőanyagok kiválasztása, alkalmazása 3
