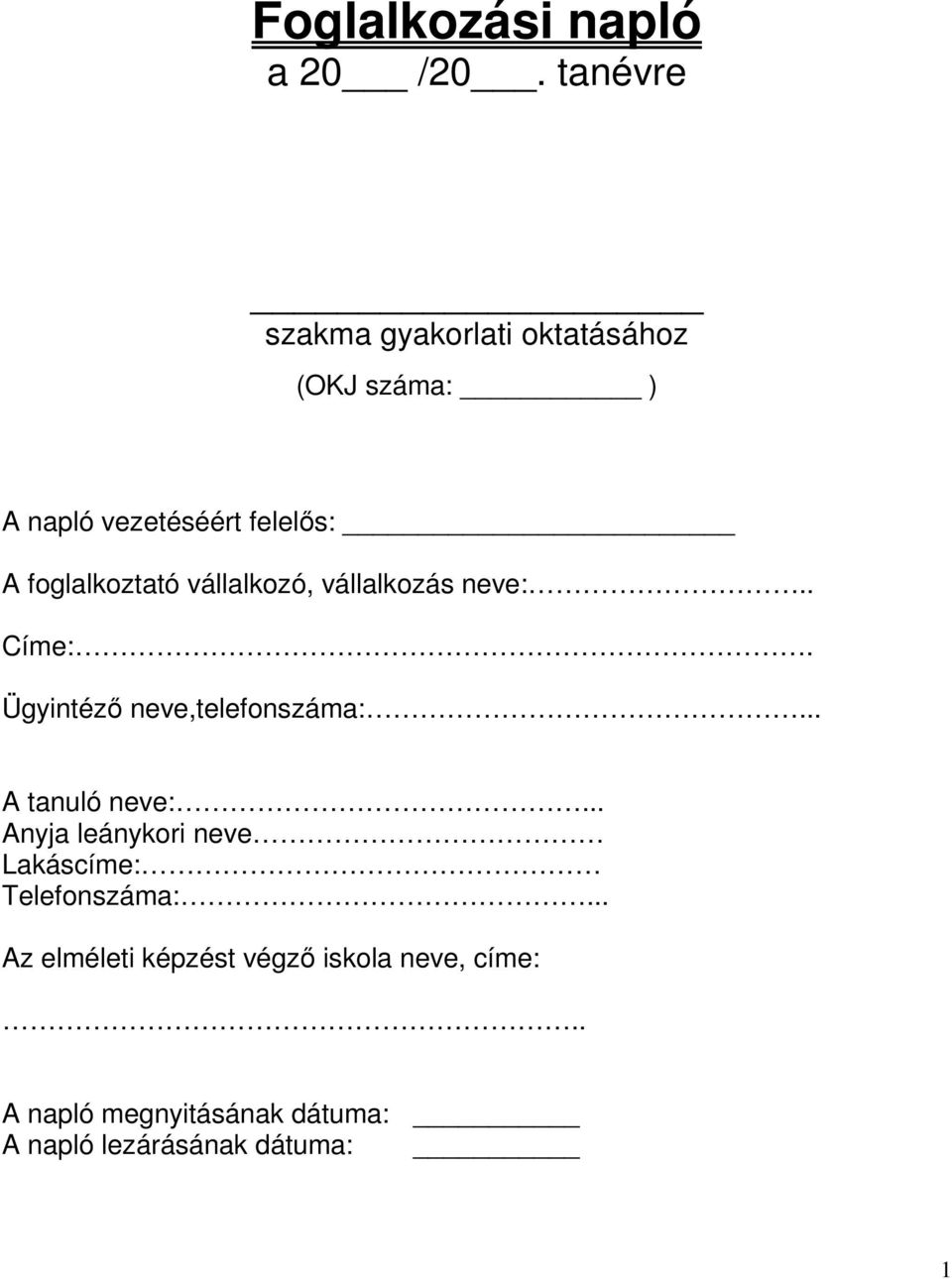

1 Foglalkozási napló a 20 /20. tanévre szakma gyakorlati oktatásához (OKJ száma: ) A napló vezetéséért felelős: A foglalkoztató vállalkozó, vállalkozás neve:.. Címe:. Ügyintéző neve,telefonszáma:... A tanuló neve:... Anyja leánykori neve Lakáscíme: Telefonszáma:... Az elméleti képzést végző iskola neve, címe:.. A napló megnyitásának dátuma: A napló lezárásának dátuma: 1

2 Sorszá m Hét Hó, napok tól-ig. Ledolgozott óraszám Haladási napló A foglalkozás témája (gyakorolt munkafolyamat, készített munkadarab, stb.) Oktató aláírása

3 Sorszá m Hét Hó, napok tól-ig. Ledolgozott óraszám A foglalkozás témája (gyakorolt munkafolyamat, készített munkadarab, stb.) Oktató aláírása

4 Tanulók adatai és értékelése Név Lakcím: Végzettsé Változás: g: Anyja neve: Szül. hely, idő Telefon: Megjegyzések: 4

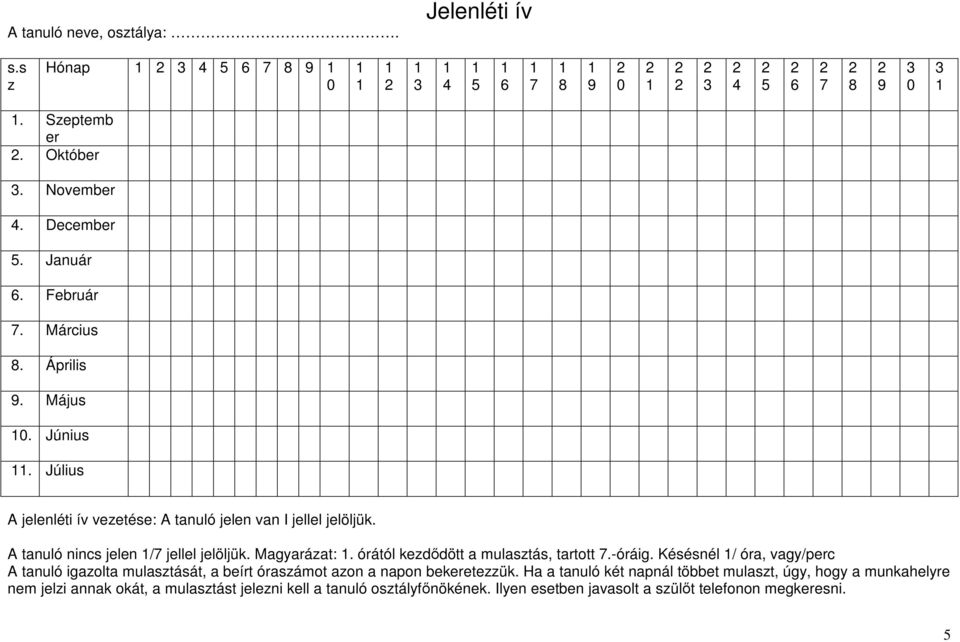

5 A tanuló neve, osztálya:. Jelenléti ív s.s z Hónap Szeptemb er 2. Október 3. November 4. December 5. Január 6. Február 7. Március 8. Április 9. Május 10. Június 11. Július A jelenléti ív vezetése: A tanuló jelen van I jellel jelöljük. A tanuló nincs jelen 1/7 jellel jelöljük. Magyarázat: 1. órától kezdődött a mulasztás, tartott 7.-óráig. Késésnél 1/ óra, vagy/perc A tanuló igazolta mulasztását, a beírt óraszámot azon a napon bekeretezzük. Ha a tanuló két napnál többet mulaszt, úgy, hogy a munkahelyre nem jelzi annak okát, a mulasztást jelezni kell a tanuló osztályfőnökének. Ilyen esetben javasolt a szülőt telefonon megkeresni. 5

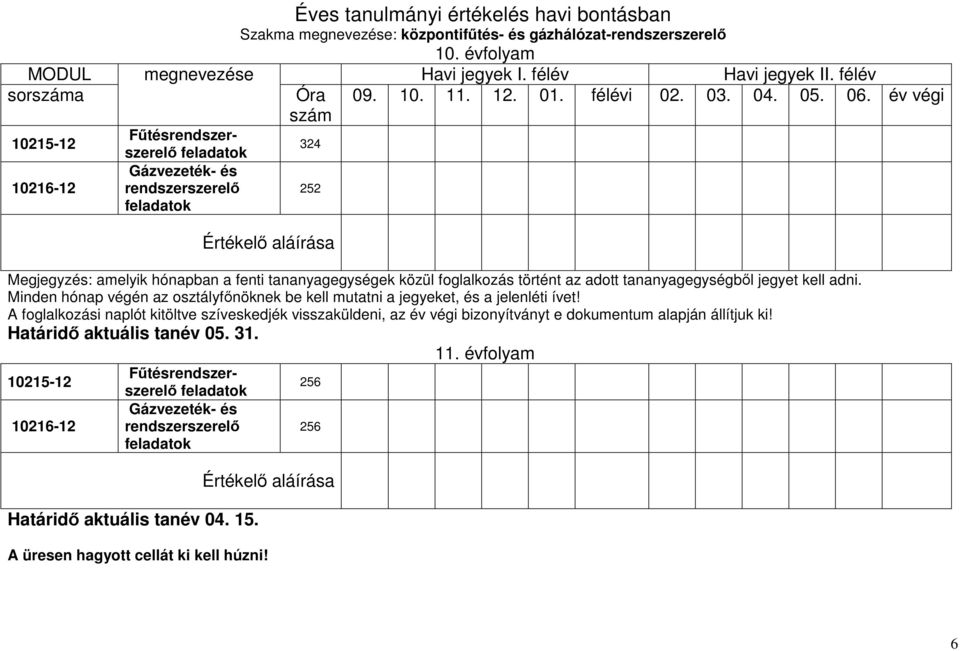

6 Éves tanulmányi értékelés havi bontásban Szakma megnevezése: központifűtés- és gázhálózat-rendszerszerelő 10. évfolyam MODUL megnevezése Havi jegyek I. félév Havi jegyek II. félév sorszáma Óra szám félévi év végi Fűtésrendszerszerelő feladatok Gázvezeték- és rendszerszerelő feladatok Értékelő aláírása Megjegyzés: amelyik hónapban a fenti tananyagegységek közül foglalkozás történt az adott tananyagegységből jegyet kell adni. Minden hónap végén az osztályfőnöknek be kell mutatni a jegyeket, és a jelenléti ívet! A foglalkozási naplót kitöltve szíveskedjék visszaküldeni, az év végi bizonyítványt e dokumentum alapján állítjuk ki! Határidő aktuális tanév évfolyam Fűtésrendszerszerelő feladatok Gázvezeték- és rendszerszerelő feladatok Határidő aktuális tanév Értékelő aláírása A üresen hagyott cellát ki kell húzni! 6

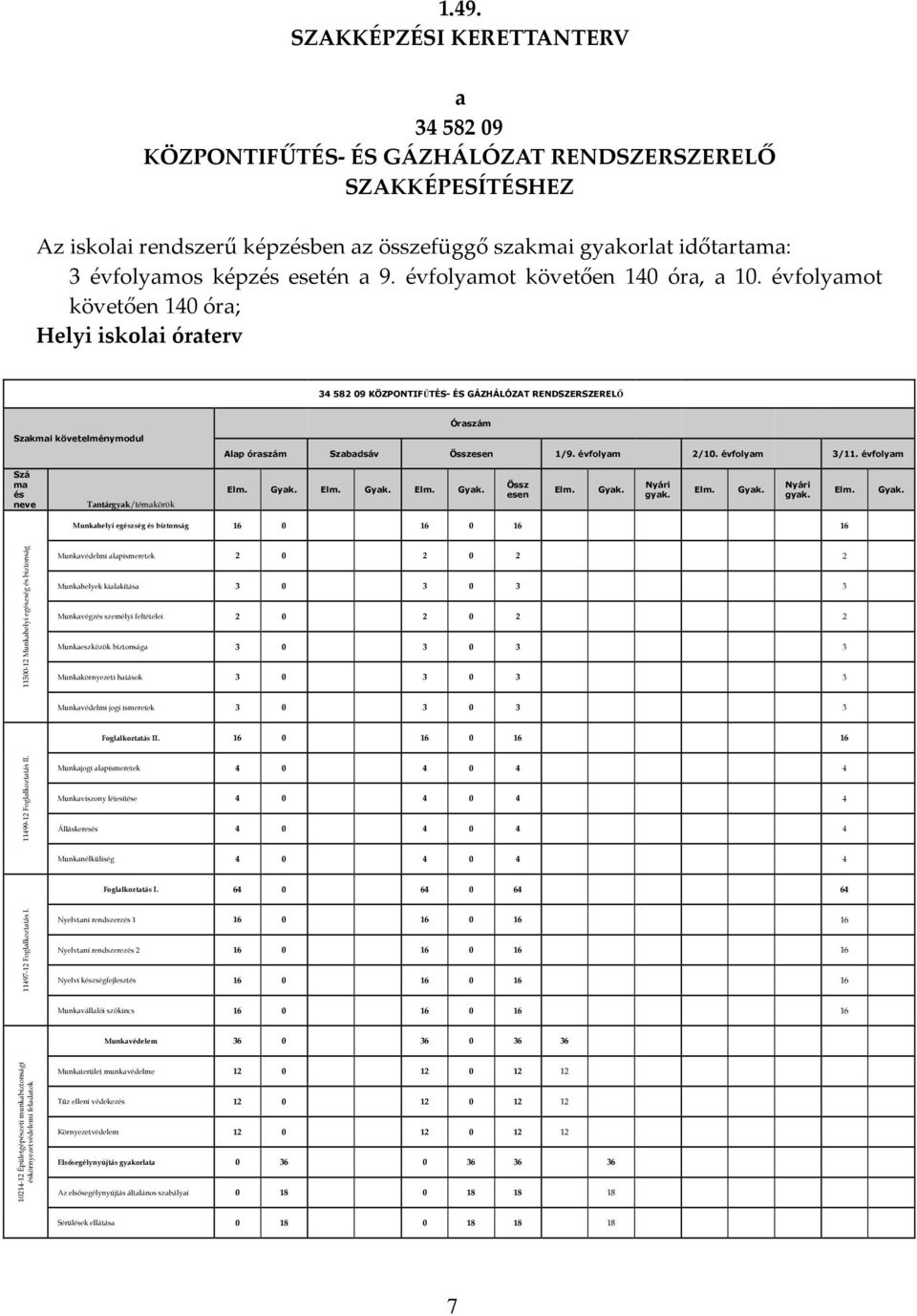

7 1.49. SZAKKÉPZÉSI KERETTANTERV a KÖZPONTIFŰTÉS- ÉS GÁZHÁLÓZAT RENDSZERSZERELŐ SZAKKÉPESÍTÉSHEZ Az iskolai rendszerű képzésben az összefüggő szakmai gyakorlat időtartama: 3 évfolyamos képzés esetén a 9. évfolyamot követően 140 óra, a 10. évfolyamot követően 140 óra; Helyi iskolai óraterv KÖZPONTIFŰTÉS- ÉS GÁZHÁLÓZAT RENDSZERSZERELŐ Szakmai követelménymodul Óraszám Alap óraszám Szabadsáv Összesen 1/9. évfolyam 2/10. évfolyam 3/11. évfolyam Szá ma és neve Tantárgyak/témakörök Elm. Gyak. Elm. Gyak. Elm. Gyak. Össz esen Elm. Gyak. Nyári gyak. Elm. Gyak. Nyári gyak. Elm. Gyak. Munkahelyi egészség és biztonság Munkahelyi egészség és biztonság Munkavédelmi alapismeretek Munkahelyek kialakítása Munkavégzés személyi feltételei Munkaeszközök biztonsága Munkakörnyezeti hatások Munkavédelmi jogi ismeretek Foglalkoztatás II Foglalkoztatás II. Munkajogi alapismeretek Munkaviszony létesítése Álláskeresés Munkanélküliség Foglalkoztatás I Foglalkoztatás I. Nyelvtani rendszerzés Nyelvtani rendszerezés Nyelvi készségfejlesztés Munkavállalói szókincs Munkavédelem Épületgépészeti munkabiztonsági éskörnyezetvédelemi feladatok Munkaterület munkavédelme Tőz elleni védekezés Környezetvédelem Elsısegélynyújtás gyakorlata Az elsısegélynyújtás általános szabályai Sérülések ellátása

8 Épületgépészeti csıvezetékek Épületgépészeti csıvezeték-szerelés Csıszerelés elıkészítése Vezetékhálózat kialakítása Csıhálózat üzembe helyezése Épületgépészeti csıvezetékek gyakorlata Csıszerelés elıkészítése Vezetékhálózat kialakítása Csıhálózat üzembe helyezése Épületgépészeti rendszerek Épületgépészeti alapfogalmak Épületgépészeti rendszerismeret Épületgépészeti dokumentációk Épületgépészeti rendszerelemek Épületgépészeti rendszerek gyakorlata Épületgépészeti alapfogalmak Épületgépészeti dokumentációk Épületgépészeti rendszerelemek Főtési rendszerek Főtési rendszer szerelése Hıleadók, hıtermelık Főtésrendszer-szerelı feladatok Főtési rendszerek karbantartása Napenergia-hasznosítás Főtési rendszerek gyakorlata Főtési rendszer szerelése Hıleadók, hıtermelık Főtési rendszerek karbantartása Napenergia-hasznosítás Gázvezeték rendszerek Gázvezeték-és rendszerszerelı feladatok Bekötıvezetékek Csatlakozó, elosztó és fogyasztói vezetékek, gázmérık, nyomásszabályozók Gázfogyasztó berendezések Gázvezeték rendszerek gyakorlata Bekötıvezetékek Csatlakozó, elosztó és fogyasztói vezetékek, gázmérık, nyomásszabályozók Gázfogyasztó berendezések Összesen Nyári gyakorlat Szakmai összesen Közismeret

9 Ellenőrző táblázat Szakmai képzés óraszáma 2608 Képzés óraszáma 3956 Közismeret óraszáma 1348 Szakmai gyakorlat óraszáma 1836 Szakmai gyakorlat aránya 70,4% Tanévi 1556 Szakmai elmélet aránya 29,6% Összefüggő 280 Közismereti képzés aránya 34,1% Szakmai elmélet óraszáma 772 Szakmai képzés aránya 65,9% 9

10 A azonosító számú Épületgépészeti csővezeték-szerelés megnevezésű szakmai követelménymodul tantárgyai, témakörei 10

11 4. Épületgépészeti csővezetékek gyakorlata tantárgy 216 óra 4.1.A tantárgy tanításának célja Tudja, használja a csőszerelés előkészítésének műszereit, szerszámait, mérőeszközeit. Kijelöli a vezetékhálózat nyomvonalát, valamint szerelő kőműves munkákat, faláttörést, födém átfúrást horony-falvésést végez. El tudja helyezni az épületgépészeti csőrögzítéseket függesztéseket. Oldható és nem oldható kötéseket tudjon készíteni. Csőhálózatok üzembe helyezése. 4.2.Kapcsolódó közismereti, szakmai tartalmak A tantárgy az adott évfolyamba lépés feltételeiként megjelölt közismereti és szakmai tartalmakra épül Témakörök Csőszerelés előkészítése Használja a csőszerelés előkészítésének műszereit, szerszámait, mérőeszközeit. Egyszerű fém alkatrészt készít. Csőszerelés és csőkötés előkészítésének műszereit ismeri, szerszámait, mérőeszközeit használja. Kijelöli a vezetékhálózat nyomvonalát. Tartószerkezetet készít kézi kisgépes eljárások alkalmazásával (darabolás, fúrás, felülettisztítás, kéziszerszám-élezés stb.). Szerelő kőműves munkákat, faláttörést, födém átfúrást horony-falvésést végez, csőrögzítést készít falhoronyba. Szerelő kőműves munkákat végez kéziszerszámokkal (faláttörést, födém átfúrást horony-falvésés) csőrögzítést készít. Elhelyezi az épületgépészeti csőrögzítéseket függesztéseket Vezetékhálózat kialakítása Acélcsövön, csőalakítást végez hideg és meleg technológiával. Csőmenetet készít kézi és gépi úton. Acélcsöveken, vörösrézcsöveken és műanyagcsöveken csőkötéseket és elágazásokat készít. Menetes csőkötést készít, menetes idomokkal. Nem oldható kötéseket (szegecs, ragasztott) készít. Oldható és nem oldható kötéseket készít. Általános minőségű hegesztett kötést készít kézi gázhegesztéssel. Általános minőségű hegesztett kötést készít ívhegesztéssel. Vörösréz vezetéken csőalakítást végez, csőkötést készít lágyforrasztással. Vörösréz vezetéken csőalakítást végez, csőkötést készít keményforrasztással. Préskötést készít rézvezetéken. Műanyagcsövet hegeszt különféle eljárásokkal. 11

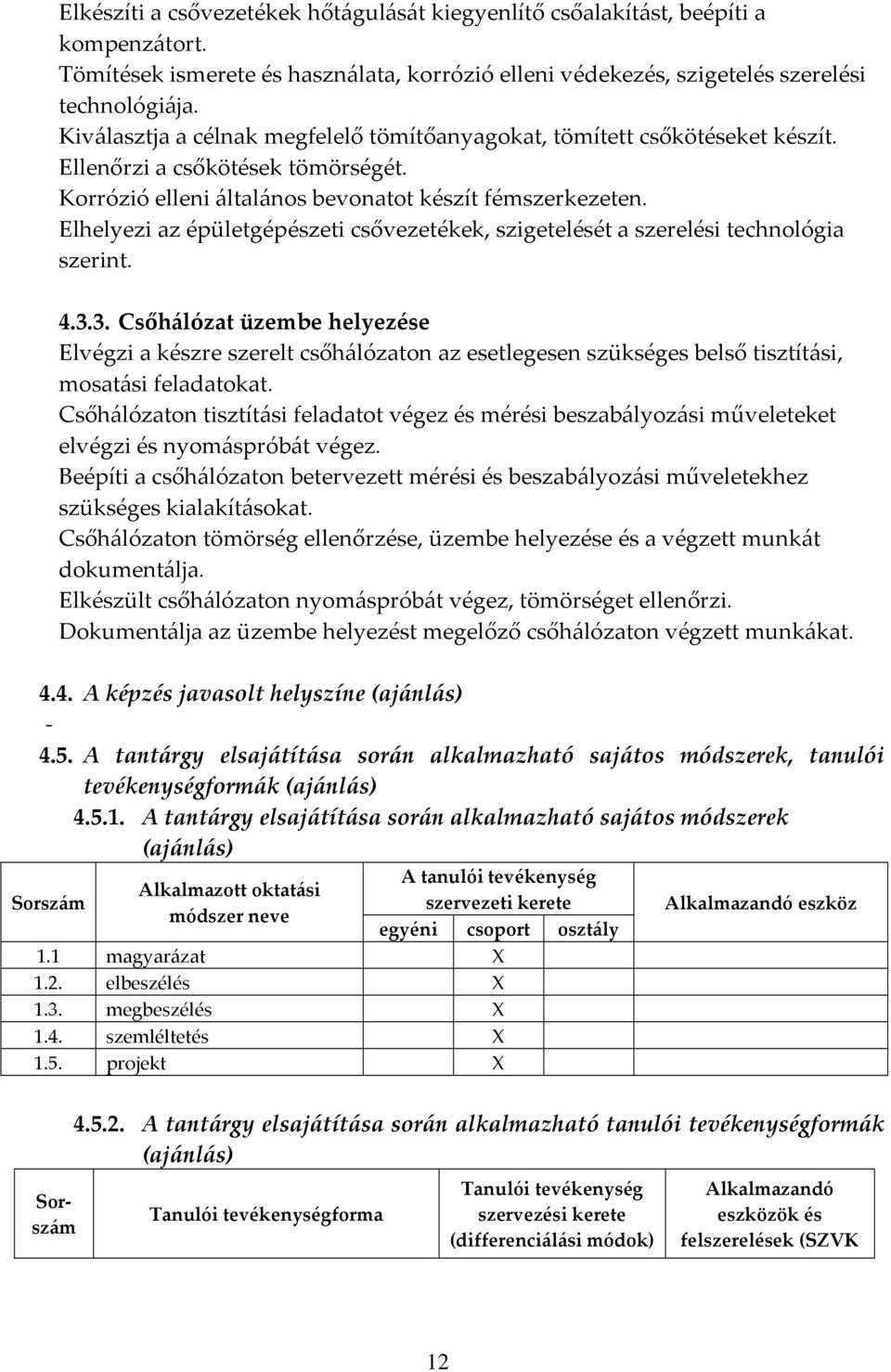

12 Elkészíti a csővezetékek hőtágulását kiegyenlítő csőalakítást, beépíti a kompenzátort. Tömítések ismerete és használata, korrózió elleni védekezés, szigetelés szerelési technológiája. Kiválasztja a célnak megfelelő tömítőanyagokat, tömített csőkötéseket készít. Ellenőrzi a csőkötések tömörségét. Korrózió elleni általános bevonatot készít fémszerkezeten. Elhelyezi az épületgépészeti csővezetékek, szigetelését a szerelési technológia szerint Csőhálózat üzembe helyezése Elvégzi a készre szerelt csőhálózaton az esetlegesen szükséges belső tisztítási, mosatási feladatokat. Csőhálózaton tisztítási feladatot végez és mérési beszabályozási műveleteket elvégzi és nyomáspróbát végez. Beépíti a csőhálózaton betervezett mérési és beszabályozási műveletekhez szükséges kialakításokat. Csőhálózaton tömörség ellenőrzése, üzembe helyezése és a végzett munkát dokumentálja. Elkészült csőhálózaton nyomáspróbát végez, tömörséget ellenőrzi. Dokumentálja az üzembe helyezést megelőző csőhálózaton végzett munkákat A képzés javasolt helyszíne (ajánlás) A tantárgy elsajátítása során alkalmazható sajátos módszerek, tanulói tevékenységformák (ajánlás) A tantárgy elsajátítása során alkalmazható sajátos módszerek (ajánlás) Sorszám A tanulói tevékenység Alkalmazott oktatási szervezeti kerete módszer neve egyéni csoport osztály 1.1 magyarázat X 1.2. elbeszélés X 1.3. megbeszélés X 1.4. szemléltetés X 1.5. projekt X Sorszám Alkalmazandó eszköz A tantárgy elsajátítása során alkalmazható tanulói tevékenységformák (ajánlás) Tanulói tevékenységforma Tanulói tevékenység szervezési kerete (differenciálási módok) Alkalmazandó eszközök és felszerelések (SZVK 12

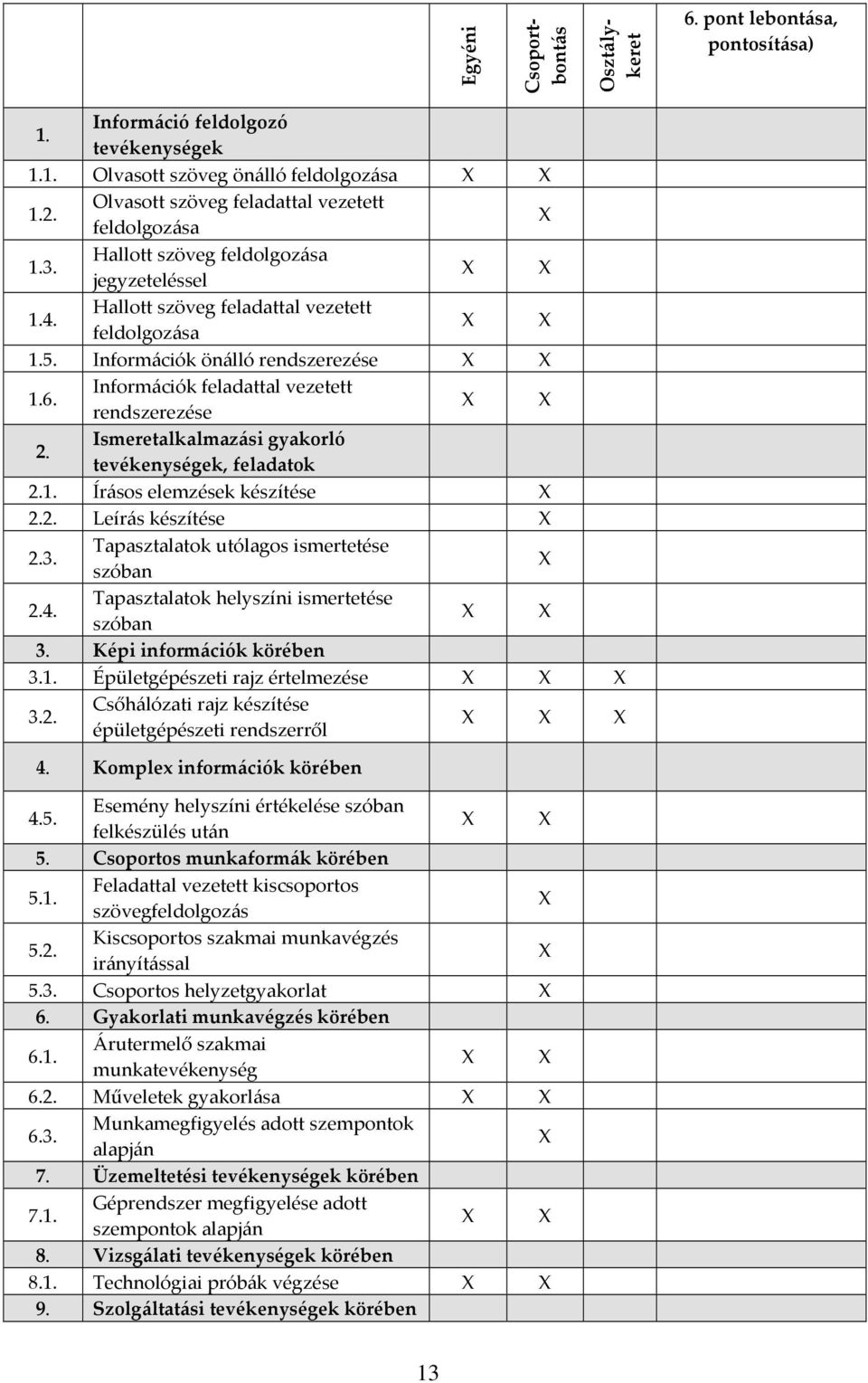

13 Egyéni Csoportbontás Osztálykeret 6. pont lebontása, pontosítása) 1. Információ feldolgozó tevékenységek 1.1. Olvasott szöveg önálló feldolgozása X X 1.2. Olvasott szöveg feladattal vezetett feldolgozása X 1.3. Hallott szöveg feldolgozása jegyzeteléssel X X 1.4. Hallott szöveg feladattal vezetett feldolgozása X X 1.5. Információk önálló rendszerezése X X 1.6. Információk feladattal vezetett rendszerezése X X 2. Ismeretalkalmazási gyakorló tevékenységek, feladatok 2.1. Írásos elemzések készítése X 2.2. Leírás készítése X 2.3. Tapasztalatok utólagos ismertetése szóban X 2.4. Tapasztalatok helyszíni ismertetése szóban X X 3. Képi információk körében 3.1. Épületgépészeti rajz értelmezése X X X 3.2. Csőhálózati rajz készítése épületgépészeti rendszerről X X X 4. Komplex információk körében 4.5. Esemény helyszíni értékelése szóban felkészülés után X X 5. Csoportos munkaformák körében 5.1. Feladattal vezetett kiscsoportos szövegfeldolgozás X 5.2. Kiscsoportos szakmai munkavégzés irányítással X 5.3. Csoportos helyzetgyakorlat X 6. Gyakorlati munkavégzés körében 6.1. Árutermelő szakmai munkatevékenység X X 6.2. Műveletek gyakorlása X X 6.3. Munkamegfigyelés adott szempontok alapján X 7. Üzemeltetési tevékenységek körében 7.1. Géprendszer megfigyelése adott szempontok alapján X X 8. Vizsgálati tevékenységek körében 8.1. Technológiai próbák végzése X X 9. Szolgáltatási tevékenységek körében 13

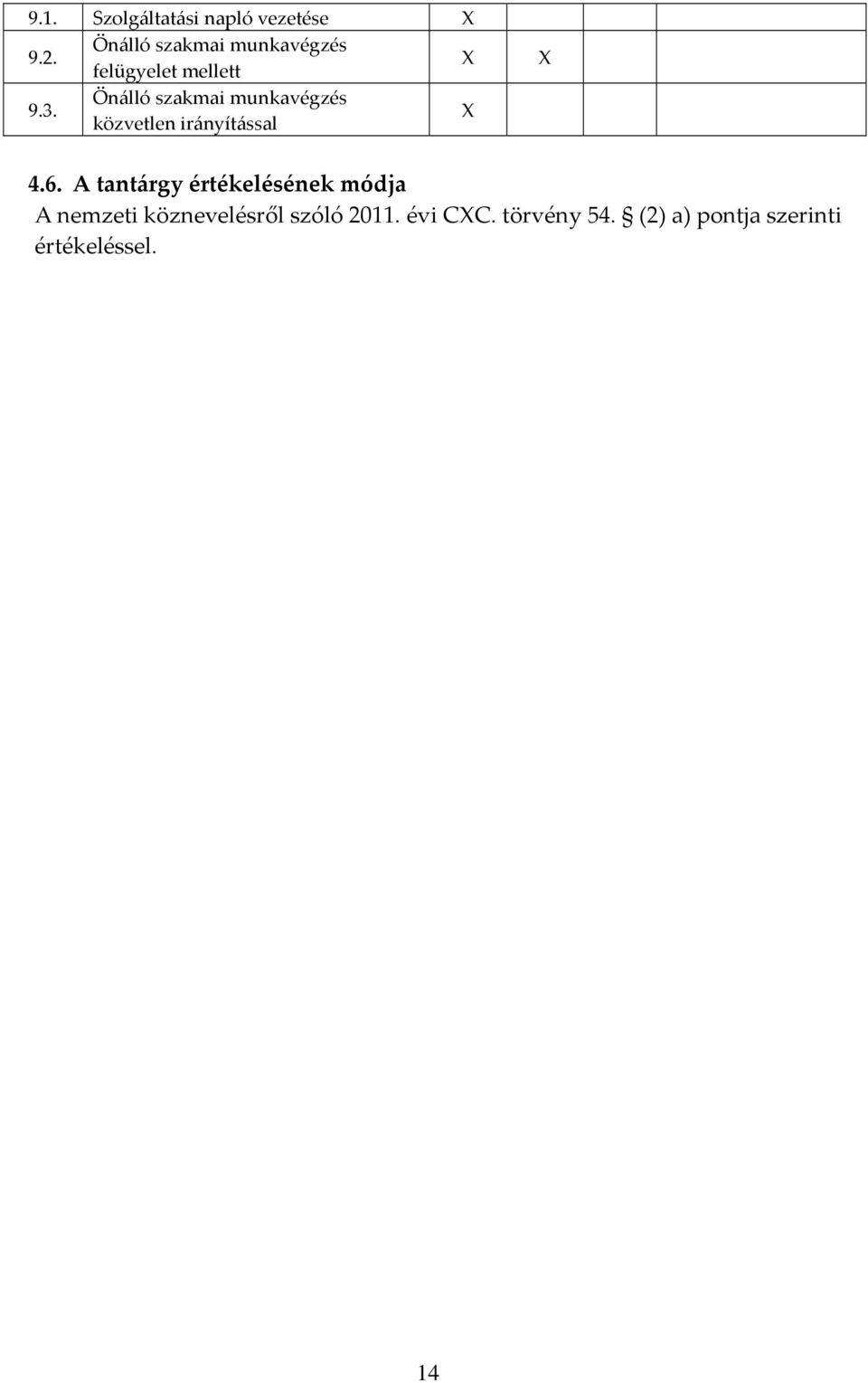

14 9.1. Szolgáltatási napló vezetése X 9.2. Önálló szakmai munkavégzés felügyelet mellett X 9.3. Önálló szakmai munkavégzés közvetlen irányítással X X 4.6. A tantárgy értékelésének módja A nemzeti köznevelésről szóló évi CXC. törvény 54. (2) a) pontja szerinti értékeléssel. 14

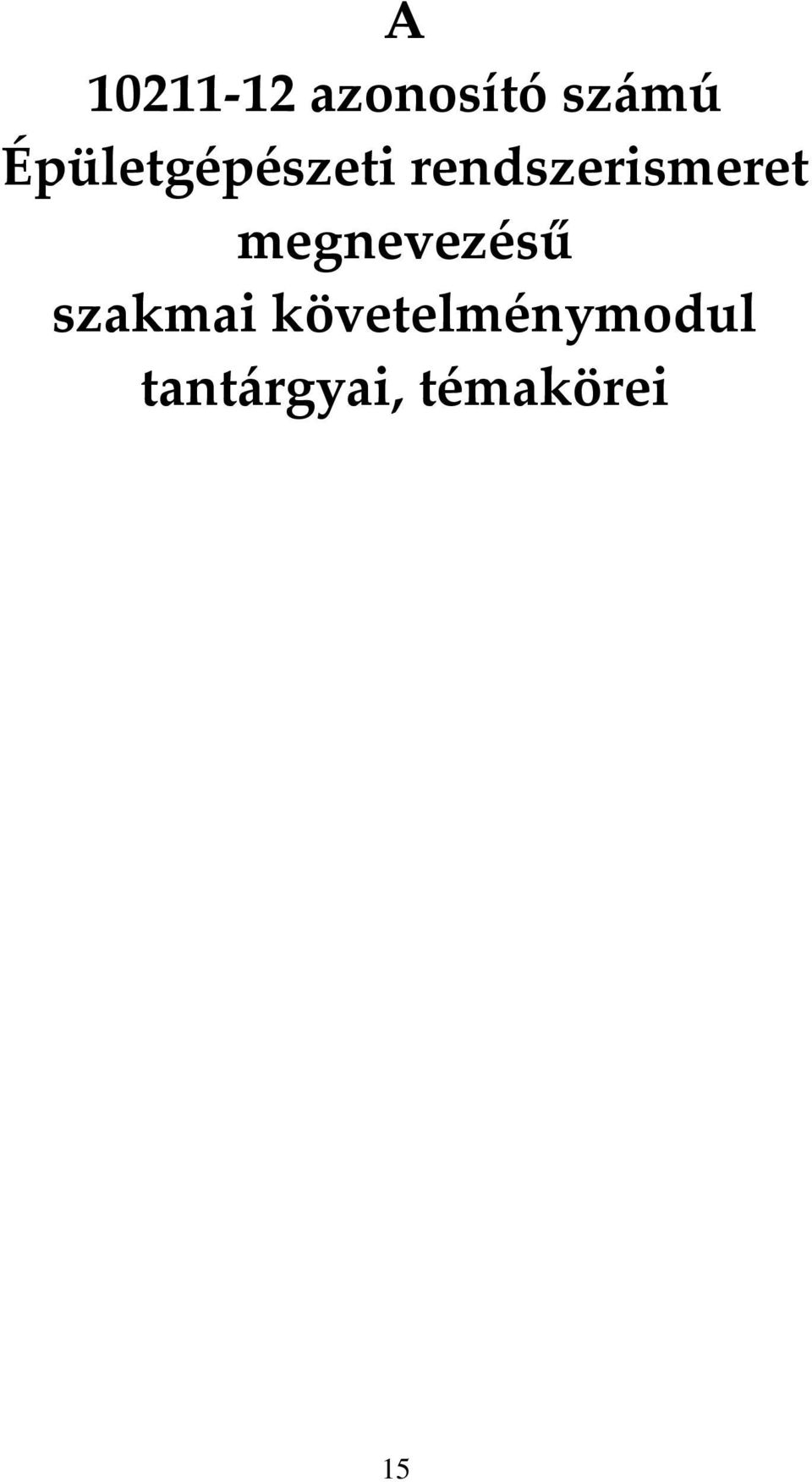

15 A azonosító számú Épületgépészeti rendszerismeret megnevezésű szakmai követelménymodul tantárgyai, témakörei 15

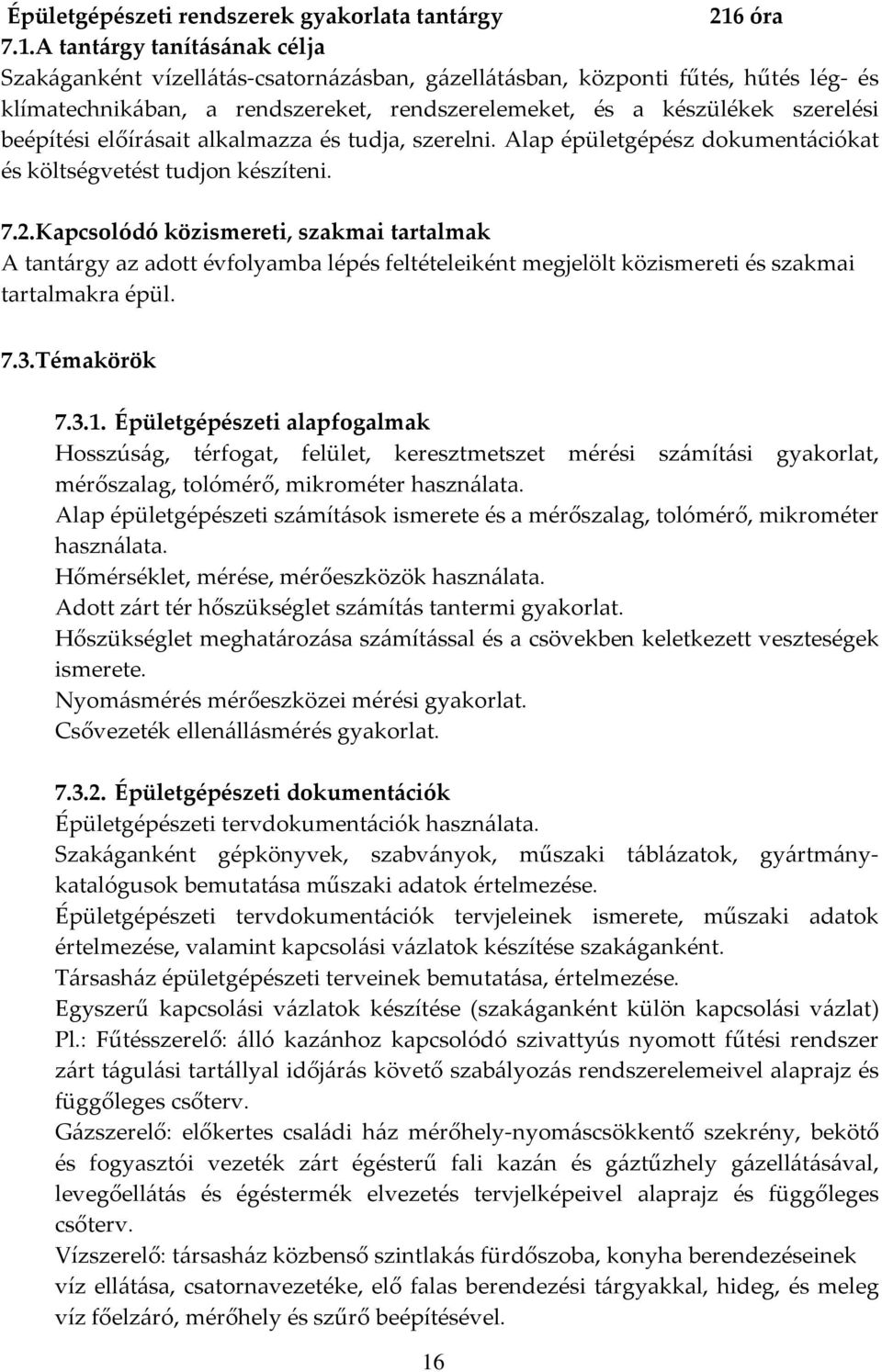

16 Épületgépészeti rendszerek gyakorlata tantárgy 216 óra 7.1.A tantárgy tanításának célja Szakáganként vízellátás-csatornázásban, gázellátásban, központi fűtés, hűtés lég- és klímatechnikában, a rendszereket, rendszerelemeket, és a készülékek szerelési beépítési előírásait alkalmazza és tudja, szerelni. Alap épületgépész dokumentációkat és költségvetést tudjon készíteni. 7.2.Kapcsolódó közismereti, szakmai tartalmak A tantárgy az adott évfolyamba lépés feltételeiként megjelölt közismereti és szakmai tartalmakra épül. 7.3.Témakörök Épületgépészeti alapfogalmak Hosszúság, térfogat, felület, keresztmetszet mérési számítási gyakorlat, mérőszalag, tolómérő, mikrométer használata. Alap épületgépészeti számítások ismerete és a mérőszalag, tolómérő, mikrométer használata. Hőmérséklet, mérése, mérőeszközök használata. Adott zárt tér hőszükséglet számítás tantermi gyakorlat. Hőszükséglet meghatározása számítással és a csövekben keletkezett veszteségek ismerete. Nyomásmérés mérőeszközei mérési gyakorlat. Csővezeték ellenállásmérés gyakorlat Épületgépészeti dokumentációk Épületgépészeti tervdokumentációk használata. Szakáganként gépkönyvek, szabványok, műszaki táblázatok, gyártmánykatalógusok bemutatása műszaki adatok értelmezése. Épületgépészeti tervdokumentációk tervjeleinek ismerete, műszaki adatok értelmezése, valamint kapcsolási vázlatok készítése szakáganként. Társasház épületgépészeti terveinek bemutatása, értelmezése. Egyszerű kapcsolási vázlatok készítése (szakáganként külön kapcsolási vázlat) Pl.: Fűtésszerelő: álló kazánhoz kapcsolódó szivattyús nyomott fűtési rendszer zárt tágulási tartállyal időjárás követő szabályozás rendszerelemeivel alaprajz és függőleges csőterv. Gázszerelő: előkertes családi ház mérőhely-nyomáscsökkentő szekrény, bekötő és fogyasztói vezeték zárt égésterű fali kazán és gáztűzhely gázellátásával, levegőellátás és égéstermék elvezetés tervjelképeivel alaprajz és függőleges csőterv. Vízszerelő: társasház közbenső szintlakás fürdőszoba, konyha berendezéseinek víz ellátása, csatornavezetéke, elő falas berendezési tárgyakkal, hideg, és meleg víz főelzáró, mérőhely és szűrő beépítésével. 16

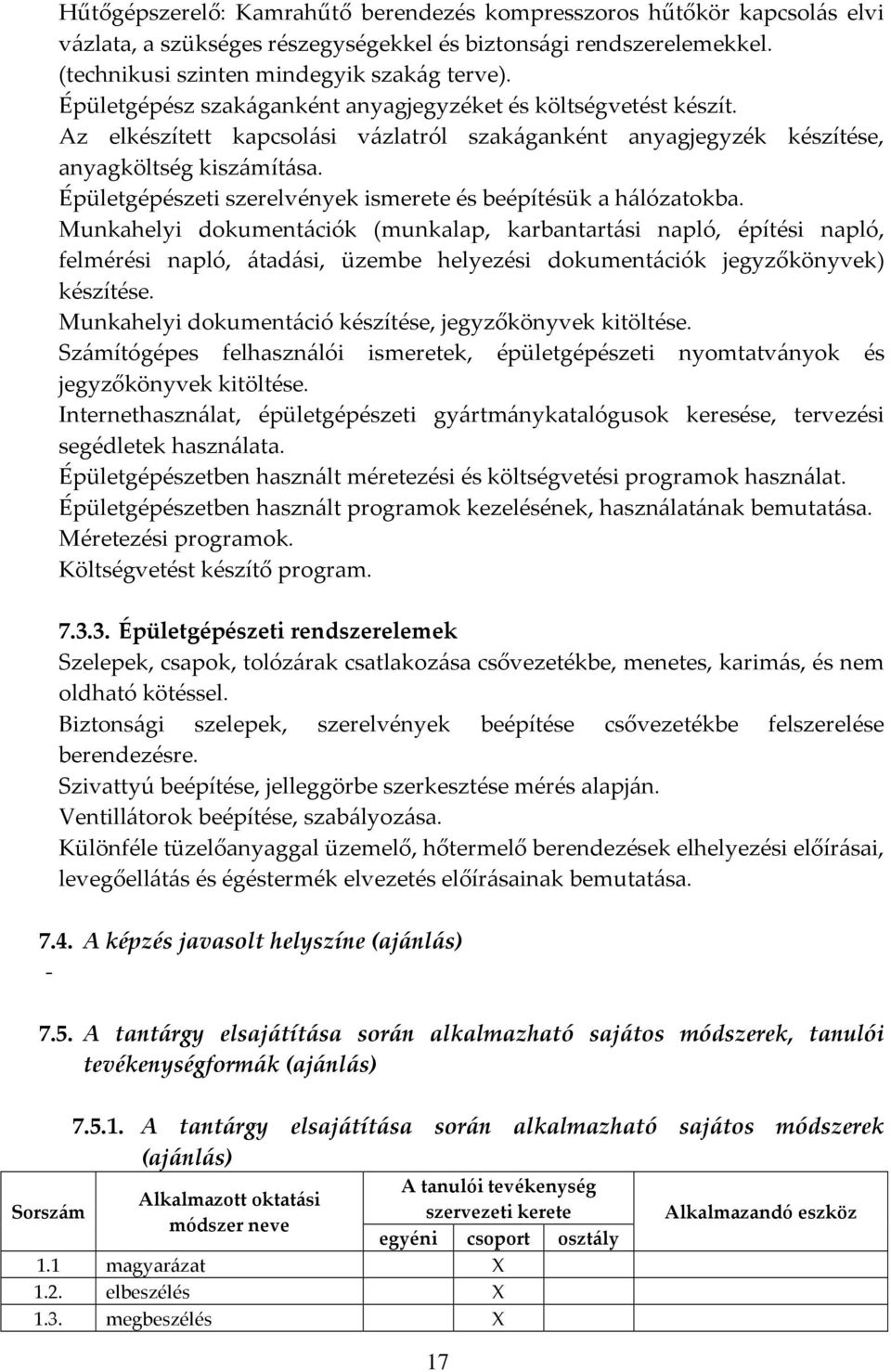

17 Hűtőgépszerelő: Kamrahűtő berendezés kompresszoros hűtőkör kapcsolás elvi vázlata, a szükséges részegységekkel és biztonsági rendszerelemekkel. (technikusi szinten mindegyik szakág terve). Épületgépész szakáganként anyagjegyzéket és költségvetést készít. Az elkészített kapcsolási vázlatról szakáganként anyagjegyzék készítése, anyagköltség kiszámítása. Épületgépészeti szerelvények ismerete és beépítésük a hálózatokba. Munkahelyi dokumentációk (munkalap, karbantartási napló, építési napló, felmérési napló, átadási, üzembe helyezési dokumentációk jegyzőkönyvek) készítése. Munkahelyi dokumentáció készítése, jegyzőkönyvek kitöltése. Számítógépes felhasználói ismeretek, épületgépészeti nyomtatványok és jegyzőkönyvek kitöltése. Internethasználat, épületgépészeti gyártmánykatalógusok keresése, tervezési segédletek használata. Épületgépészetben használt méretezési és költségvetési programok használat. Épületgépészetben használt programok kezelésének, használatának bemutatása. Méretezési programok. Költségvetést készítő program Épületgépészeti rendszerelemek Szelepek, csapok, tolózárak csatlakozása csővezetékbe, menetes, karimás, és nem oldható kötéssel. Biztonsági szelepek, szerelvények beépítése csővezetékbe felszerelése berendezésre. Szivattyú beépítése, jelleggörbe szerkesztése mérés alapján. Ventillátorok beépítése, szabályozása. Különféle tüzelőanyaggal üzemelő, hőtermelő berendezések elhelyezési előírásai, levegőellátás és égéstermék elvezetés előírásainak bemutatása A képzés javasolt helyszíne (ajánlás) A tantárgy elsajátítása során alkalmazható sajátos módszerek, tanulói tevékenységformák (ajánlás) A tantárgy elsajátítása során alkalmazható sajátos módszerek (ajánlás) Sorszám A tanulói tevékenység Alkalmazott oktatási szervezeti kerete módszer neve egyéni csoport osztály 1.1 magyarázat X 1.2. elbeszélés X 1.3. megbeszélés X 17 Alkalmazandó eszköz

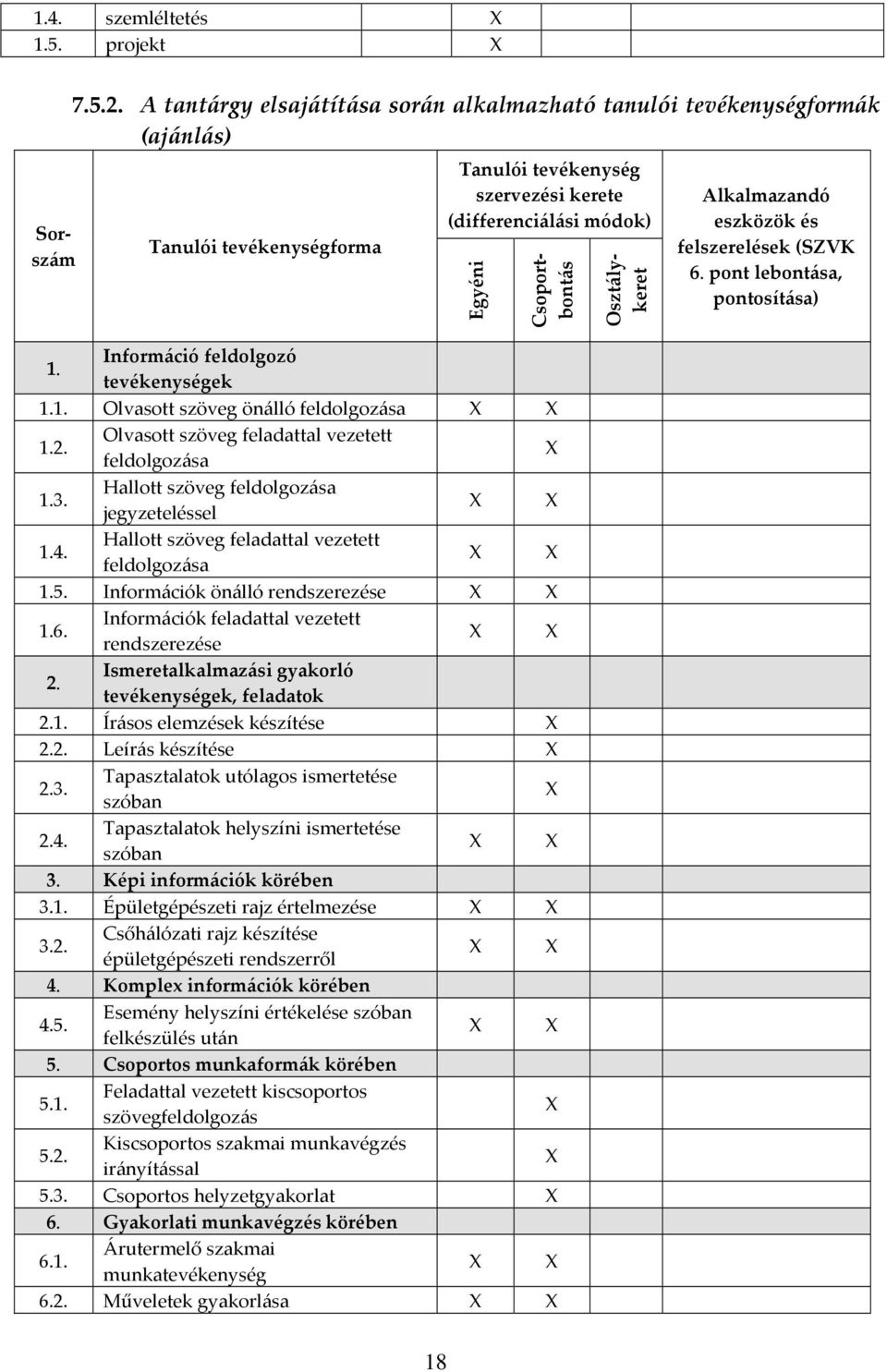

18 1.4. szemléltetés X 1.5. projekt X Sorszám A tantárgy elsajátítása során alkalmazható tanulói tevékenységformák (ajánlás) Tanulói tevékenységforma Tanulói tevékenység szervezési kerete (differenciálási módok) Egyéni Csoportbontás 1. Információ feldolgozó tevékenységek 1.1. Olvasott szöveg önálló feldolgozása X X 1.2. Olvasott szöveg feladattal vezetett feldolgozása X 1.3. Hallott szöveg feldolgozása jegyzeteléssel X X 1.4. Hallott szöveg feladattal vezetett feldolgozása X X 1.5. Információk önálló rendszerezése X X 1.6. Információk feladattal vezetett rendszerezése X X 2. Ismeretalkalmazási gyakorló tevékenységek, feladatok 2.1. Írásos elemzések készítése X 2.2. Leírás készítése X 2.3. Tapasztalatok utólagos ismertetése szóban X 2.4. Tapasztalatok helyszíni ismertetése szóban X X 3. Képi információk körében 3.1. Épületgépészeti rajz értelmezése X X 3.2. Csőhálózati rajz készítése épületgépészeti rendszerről X X 4. Komplex információk körében 4.5. Esemény helyszíni értékelése szóban felkészülés után X X 5. Csoportos munkaformák körében 5.1. Feladattal vezetett kiscsoportos szövegfeldolgozás X 5.2. Kiscsoportos szakmai munkavégzés irányítással X 5.3. Csoportos helyzetgyakorlat X 6. Gyakorlati munkavégzés körében 6.1. Árutermelő szakmai munkatevékenység X X 6.2. Műveletek gyakorlása X X Osztálykeret Alkalmazandó eszközök és felszerelések (SZVK 6. pont lebontása, pontosítása) 18

19 6.3. Munkamegfigyelés adott szempontok alapján X 7. Üzemeltetési tevékenységek körében 7.1. Géprendszer megfigyelése adott szempontok alapján X X 8. Vizsgálati tevékenységek körében 8.1. Technológiai próbák végzése X X 9. Szolgáltatási tevékenységek körében 9.1. Szolgáltatási napló vezetése X 9.2. Önálló szakmai munkavégzés felügyelet mellett X X 9.3. Önálló szakmai munkavégzés közvetlen irányítással X 7.6. A tantárgy értékelésének módja A nemzeti köznevelésről szóló évi CXC. törvény 54. (2) a) pontja szerinti értékeléssel. 19

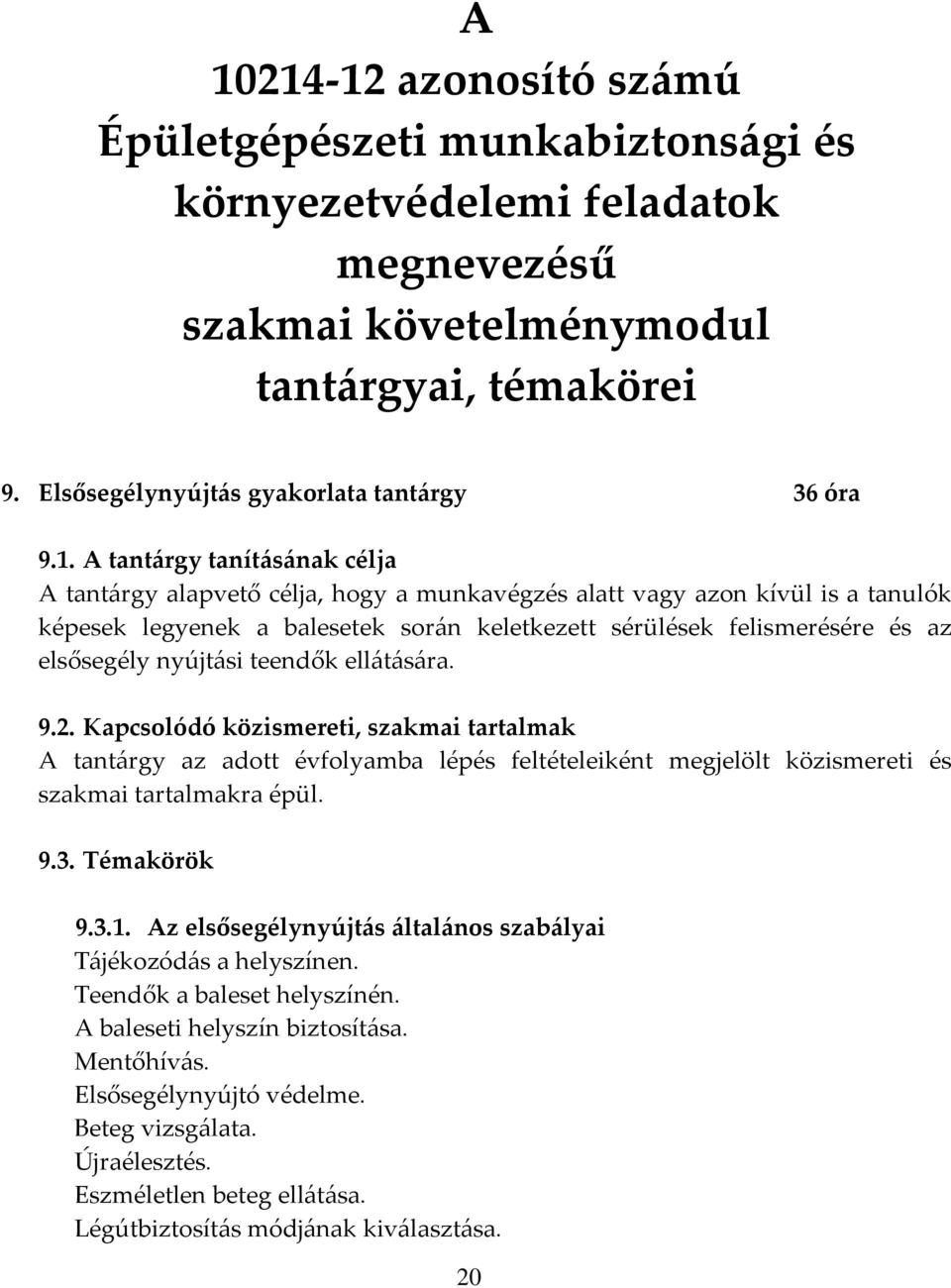

20 A azonosító számú Épületgépészeti munkabiztonsági és környezetvédelemi feladatok megnevezésű szakmai követelménymodul tantárgyai, témakörei 9. Elsősegélynyújtás gyakorlata tantárgy 36 óra 9.1. A tantárgy tanításának célja A tantárgy alapvető célja, hogy a munkavégzés alatt vagy azon kívül is a tanulók képesek legyenek a balesetek során keletkezett sérülések felismerésére és az elsősegély nyújtási teendők ellátására Kapcsolódó közismereti, szakmai tartalmak A tantárgy az adott évfolyamba lépés feltételeiként megjelölt közismereti és szakmai tartalmakra épül Témakörök Az elsősegélynyújtás általános szabályai Tájékozódás a helyszínen. Teendők a baleset helyszínén. A baleseti helyszín biztosítása. Mentőhívás. Elsősegélynyújtó védelme. Beteg vizsgálata. Újraélesztés. Eszméletlen beteg ellátása. Légútbiztosítás módjának kiválasztása. 20

21 Stabil oldalfekvés Sérülések ellátása Vérzéstípusok jellemzői: Hajszáleres vérzés. Visszeres vérzés. Ütőeres vérzés. Elsősegélynyújtás vérzések esetén: Sebellátás. Nyomókötés. Artériás nyomáspontok. Különleges vérzések. Orrvérzés. Belső vérzések és veszélyei. Mérgezések: Gyógyszermérgezés. Ételmérgezés. Gombamérgezés. CO2 mérgezés. Szénmonoxid (CO) mérgezés. Benzinmérgezés. Metilalkoholmérgezés. Égési sérülések osztályozása, jellemzői. Elsősegélynyújtó feladata égés, fagyás által okozott sérülések esetén, savlúgmérgezés ellátása. Idegen test okozta sérülések, Heimlich féle műfogás. Szemsérülés és ellátása. Csontok, ízületek sérülései: nyílt, zárt sérülések ellátása. Rándulás. Ficam. Törés. Fektetési módok, Rautek féle műfogás. Elsősegélynyújtó feladata veszélyes anyagok okozta sérülések esetén. Rosszullétek, ájulás, epilepsziás roham, szívinfarktus gyanú, alacsony vércukorszint miatti rosszullét, sokk és ellátása. Az elsősegélynyújtó feladatai villamos áram okozta sérülések esetén. Tömeges balesetek ellátása A képzés javasolt helyszíne (ajánlás) A tantárgy elsajátítása során alkalmazható sajátos módszerek, tanulói tevékenységformák (ajánlás) 21

22 A tantárgy elsajátítása során alkalmazható sajátos módszerek (ajánlás) Sorszám A tanulói tevékenység Alkalmazott oktatási szervezeti kerete módszer neve egyéni csoport osztály 1.1 magyarázat 1.2. elbeszélés 1.3. kiselőadás x 1.4. megbeszélés x 1.5. vita x 1.6. szemléltetés 1.7. szimuláció 1.8. szerepjáték 22 Alkalmazandó eszköz A tantárgy elsajátítása során alkalmazható tanulói tevékenységformák (ajánlás) Sorszám Tanulói tevékenységforma Tanulói tevékenység szervezési kerete (differenciálási módok) Egyéni Csoportbontás 1. Információ feldolgozó tevékenységek 1.1. Olvasott szöveg önálló feldolgozása x 1.2. Olvasott szöveg feladattal vezetett feldolgozása 1.3. Olvasott szöveg feldolgozása jegyzeteléssel 1.4. Hallott szöveg feldolgozása jegyzeteléssel 1.5. Hallott szöveg feladattal vezetett feldolgozása 1.6. Információk önálló rendszerezése x 1.7. Információk feladattal vezetett rendszerezése 2. Ismeretalkalmazási gyakorló tevékenységek, feladatok 2.1. Írásos elemzések készítése 2.2. Leírás készítése 2.3. Válaszolás írásban mondatszintű kérdésekre x 2.4. Tesztfeladat megoldása x 2.5. Szöveges előadás egyéni felkészüléssel x 2.6. Tapasztalatok utólagos ismertetése szóban x 2.7. Tapasztalatok helyszíni ismertetése x Osztálykeret Alkalmazandó eszközök és felszerelések (SZVK 6. pont lebontása, pontosítása)

23 szóban 3. Képi információk körében 3.1. Munkavédelmi piktogrami rajz értelmezése x 3.2. Baleseti helyszín rajz készítés x 4. Komplex információk körében 4.1. Esetleírás készítése 5. Csoportos munkaformák körében 5.1. Feladattal vezetett kiscsoportos szövegfeldolgozás x 5.2. Kiscsoportos szakmai munkavégzés irányítással x 5.3. Csoportos helyzetgyakorlat x 6. Gyakorlati munkavégzés körében 6.1. Műveletek gyakorlása 9.6.A tantárgy értékelésének módja A nemzeti köznevelésről szóló évi CXC. törvény 54. (2) a) pontja szerinti értékeléssel. 23

24 A azonosító számú Fűtésrendszer-szerelő feladatok megnevezésű szakmai követelménymodul tantárgyai, témakörei 24

25 Fűtési rendszerek gyakorlata tantárgy 580 óra 9.7. A tantárgy tanításának célja A tanulók legyenek képesek a dokumentáció alapján vezetékhálózat és a készülékek szerelési feladatának kivitelezésére, hőleadók és hőtermelők beépítésére, üzembe helyezésére. Sajátítsák el a tömörségellenőrzés és előbeszabályozás gyakorlatát. A tanulók készítsenek a fűtési vezetékhálózatoknál alkalmazott csőkötéseket, legyenek képesek hőleadó rendszerek beépítésére, elosztóhálózat kiépítésére, hőtermelő berendezés bekötésére a fűtési rendszerbe. Sajátítsák el a nyomáspróba kivitelezésének gyakorlatát, és a napkollektoros rendszerek működési és szerelési ismereteinek gyakorlati alkalmazását Kapcsolódó közismereti, szakmai tartalmak A tantárgy az adott évfolyamba lépés feltételeiként megjelölt közismereti és szakmai tartalmakra épül Témakörök Fűtési rendszer szerelése Fűtési rendszerek szerelése, szerelvények elhelyezése, különböző anyagú csövekkel. Radiátoros rendszerek kialakítása. Padlófűtési rendszer és radiátoros fűtési rendszer összehangolása közös kazán esetén. Padlófűtési rendszer feltöltése, légtelenítés, szabályozhatósága. Padlófűtés szerelése, szerelvények elhelyezése. Falfűtés szerelése. Mennyezet fűtés szerelése. Szegélyfűtéses rendszer szerelése. Fűtési rendszerek kialakítása különböző csőanyagokkal és technológiákkal kivitelezés során. Szilárdsági és tömörségi nyomáspróba fogalma végrehajtása (nyomás érték, közeg, időtartam) Hőleadók, hőtermelők Hőleadó rendszerek szerelési sajátosságai. Fűtőtestek beépítése különböző anyagú csatlakozó ágvezetékekkel. Fűtőtest szelepek beépítése. Hőcserélők karbantartása, tisztítása, hőcserélők vagy háromjáratú szelep beépítési megoldásai a fűtési rendszerekbe. Fűtőtestek beszabályozása. Tárolótartály elhelyezése, csatlakoztatása. Kazánok elhelyezése, bekötése meglévő, illetve új fűtési, HMV rendszerhez. 25

26 Biztonsági berendezések szerelési sajátosságai. Hőleadók és hőtermelők fűtési rendszerbe építése kiviteli terveknek megfelelően Fűtési rendszerek karbantartása Fűtési rendszer karbantartása. Korrózió által okozott törmelék eltávolítása. Vízkő eltávolítása. Hőcserélők tisztítása. Kazánok vízkőmentesítése. Gázkészülékek, radiátorok vízkőmentesítése. Kazán zajok csökkentése. Keringési problémák megoldása. Gépi fűtéstisztítás. Fűtési rendszerek vegyszeres gépi tisztítása. Padlófűtési rendszer gépi tisztítása. Fűtési rendszer szivárgásmentesítése. Vízlágyítók kezelése, beépítése, üzemeltetése. Fűtési-rendszer beüzemelése és beszabályozása karbantartás és üzemeltetése Napenergia-hasznosítás Tárolótartály, napkollektor elhelyezési, bekötési ismeretek. Tárolótartály, napkollektor elhelyezése, bekötése. Tárolótartály elhelyezése, csatlakoztatása. Napkollektor rögzítése, bekötése. Napkollektor illesztése meglévő, ill. új fűtési, HMV rendszerhez A képzés javasolt helyszíne (ajánlás) A tantárgy elsajátítása során alkalmazható sajátos módszerek, tanulói tevékenységformák (ajánlás) Sorszám A tantárgy elsajátítása során alkalmazható sajátos módszerek (ajánlás) Alkalmazott oktatási módszer neve A tanulói tevékenység szervezeti kerete egyéni csoport osztály 1.1 magyarázat 1.2. megbeszélés 1.3. szemléltetés Alkalmazandó eszköz A tantárgy elsajátítása során alkalmazható tanulói tevékenységformák (ajánlás) 26

27 Sorszám Tanulói tevékenységforma Tanulói tevékenység szervezési kerete (differenciálási módok) Egyéni Csoportbontás Osztálykeret Alkalmazandó eszközök és felszerelések (SZVK 6. pont lebontása, pontosítása) 1. Információ feldolgozó tevékenységek 1.1. Olvasott szöveg önálló feldolgozása x 1.2. Olvasott szöveg feladattal vezetett feldolgozása 1.3. Hallott szöveg feladattal vezetett feldolgozása 1.4. Információk önálló rendszerezése x 2. Ismeretalkalmazási gyakorló tevékenységek, feladatok 2.1. Írásos elemzések készítése 2.2. Leírás készítése 2.3. Tapasztalatok utólagos ismertetése szóban 2.4. Tapasztalatok helyszíni ismertetése szóban 3. Képi információk körében 3.1. Fűtési kapcsolási rajz értelmezése 3.2. Fűtési kapcsolási rajz kiegészítés 3.3. HFűtési kapcsolási rajz elemzés, hibakeresés 3.4. Kapcsolási rajz készítése fűtésirendszerről 4. Komplex információk körében 4.1. Esemény helyszíni értékelése szóban felkészülés után 5. Csoportos munkaformák körében 5.1. Kiscsoportos szakmai munkavégzés irányítással x 6. Gyakorlati munkavégzés körében 6.1. Árutermelő szakmai munkatevékenység 6.2. Műveletek gyakorlása 6.3. Munkamegfigyelés adott szempontok alapján 7. Üzemeltetési tevékenységek körében 7.1. Géprendszer megfigyelése adott szempontok alapján 8. Vizsgálati tevékenységek körében 8.1. Technológiai próbák végzése 9. Szolgáltatási tevékenységek körében 27

28 9.1. Részvétel az ügyfélfogadáson, esetmegfigyelés x 9.2. Szolgáltatási napló vezetése x 9.3. Önálló szakmai munkavégzés felügyelet mellett x 9.4. Önálló szakmai munkavégzés közvetlen irányítással x x x x A tantárgy értékelésének módja A nemzeti köznevelésről szóló évi CXC. törvény 54. (2) a) pontja szerinti értékeléssel. 28

29 A azonosító számú Gázvezeték- és rendszerszerelő feladatok megnevezésű szakmai követelménymodul tantárgyai, témakörei 29

30 9. Gázvezeték rendszerek gyakorlata tantárgy 508 óra *Három évfolyamos képzés közismereti oktatással/két évfolyamos képzés közismereti oktatás nélkül 9.1. A tantárgy tanításának célja A tanulók legyenek képesek előkészíteni a munkakörnyezetet a gázvezeték szerelés és javítás munkavégzéshez, illetve nyomáspróbához. Sajátítsák el a kiviteli tervek alapján különböző vezetékanyagokból a gázvezeték-hálózatok szerelését. A tanulók ismerjék meg a tömörségi és szilárdsági nyomáspróba gyakorlatát, és dokumentációját Kapcsolódó közismereti, szakmai tartalmak A tantárgy az adott évfolyamba lépés feltételeiként megjelölt közismereti és szakmai tartalmakra épül Témakörök Bekötővezetékek Gázvezeték fektetése talajba, a szigetelés elvégzése, korrózióvédelem elvégzése. Acélcső hegesztés lánghegesztéssel. Acélcső hegesztés ívhegesztéssel. Speciális idomok beépítése a gázcsőhálózatba csőanyag változási helyeken. Acélcső hegesztés lánghegesztéssel helyszíni munkavégzés során. Speciális gázcsőhegesztő készülékek, gépek karbantartása. Acél, PE, réz átmeneti idom szerelésének szabályai Csatlakozó, elosztó és fogyasztói vezetékek, gázmérők, nyomásszabályozók Speciális idomok beépítése a gázcsőhálózatba csőanyag változási helyeken kiviteli terveknek megfelelően. Csatlakozó, elosztó és fogyasztói vezetékek kialakítása. A mérőóra és nyomásszabályozók helyének kialakítása, felszerelési ismeretek. Kiviteli tervek alapján helyszíni gázvezeték-hálózat szerelése. Kialakítja a mérőóra és nyomásszabályozók helyét. Pb gázvezeték kiépítésének szabályainak alkalmazása. Szilárdsági és tömörségi nyomáspróba végrehajtása. A nyomáspróbák dokumentálása, kiértékelése Gázfogyasztó berendezések A gázfogyasztó berendezések elhelyezése, rögzítése a terv alapján. A készülék égéstermék elvezetésének kialakítása. A szellőzők beépítése. A gázszerelvények felszerelése, rögzítése. A különböző típusú gázkészülék elhelyezésének szabályai. 30

31 9.4. A képzés javasolt helyszíne (ajánlás) A tantárgy elsajátítása során alkalmazható sajátos módszerek, tanulói tevékenységformák (ajánlás) Sorszám A tantárgy elsajátítása során alkalmazható sajátos módszerek (ajánlás) Alkalmazott oktatási módszer neve A tanulói tevékenység szervezeti kerete egyéni csoport osztály 1.1 magyarázat 1.2. megbeszélés 1.3. szemléltetés Alkalmazandó eszköz A tantárgy elsajátítása során alkalmazható tanulói tevékenységformák (ajánlás) Sorszám Tanulói tevékenységforma Tanulói tevékenység szervezési kerete (differenciálási módok) Egyéni Csoportbontás Osztálykeret Alkalmazandó eszközök és felszerelések (SZVK 6. pont lebontása, pontosítása) 1. Információ feldolgozó tevékenységek 1.1. Olvasott szöveg önálló feldolgozása x 1.2. Olvasott szöveg feladattal vezetett feldolgozása 1.3. Hallott szöveg feladattal vezetett feldolgozása 1.4. Információk önálló rendszerezése x 2. Ismeretalkalmazási gyakorló tevékenységek, feladatok 2.1. Írásos elemzések készítése 2.2. Leírás készítése 2.3. Tapasztalatok utólagos ismertetése szóban 2.4. Tapasztalatok helyszíni ismertetése szóban 3. Képi információk körében 3.1. Gázrendszer kapcsolási rajz értelmezése 3.2. Gázrendszer kapcsolási rajz kiegészítés 3.3. Gázrendszer kapcsolási rajz elemzés, hibakeresés 31

32 3.4. Kapcsolási rajz készítése gázvezeték hálózati-rendszerről x x 4. Komplex információk körében 4.1. Esemény helyszíni értékelése szóban felkészülés után 5. Csoportos munkaformák körében 5.1. Kiscsoportos szakmai munkavégzés irányítással x 6. Gyakorlati munkavégzés körében 6.1. Árutermelő szakmai munkatevékenység 6.2. Műveletek gyakorlása 6.3. Munkamegfigyelés adott szempontok alapján 7. Üzemeltetési tevékenységek körében 7.1. Géprendszer megfigyelése adott szempontok alapján 8. Vizsgálati tevékenységek körében 8.1. Technológiai próbák végzése 9. Szolgáltatási tevékenységek körében 9.1. Részvétel az ügyfélfogadáson, esetmegfigyelés 9.2. Szolgáltatási napló vezetése x 9.3. Önálló szakmai munkavégzés felügyelet mellett 9.4. Önálló szakmai munkavégzés közvetlen irányítással 9.6. A tantárgy értékelésének módja A nemzeti köznevelésről szóló évi CXC. törvény 54. (2) a) pontja szerinti értékeléssel 32

33 Összefüggő szakmai gyakorlat I. Három évfolyamos oktatás közismereti képzéssel 1/9. évfolyamot követően 140 óra 2/10. évfolyamot követően 140 óra Az összefüggő nyári gyakorlat egészére vonatkozik a meghatározott óraszám, amelynek keretében az összes felsorolt elemet kötelezően oktatni kell az óraszámok részletezése nélkül, a tanulók egyéni kompetenciafejlesztése érdekében. Szakmai követelménymodulok Épületgépészeti csővezeték-szerelés Épületgépészeti rendszerismeret Fűtésrendszer-szerelő feladatok Gázvezeték- és rendszerszerelő feladatok Tantárgyak/Témakörök Épületgépészeti csővezetékek gyakorlata tantárgy Csőszerelés előkészítése Vezetékhálózat kialakítása Csőhálózat üzembe helyezése Épületgépészeti rendszerek gyakorlata tantárgy Épületgépészeti alapfogalmak Épületgépészeti dokumentációk Épületgépészeti rendszerelemek Fűtési rendszerek gyakorlata tantárgy Fűtési rendszer szerelése Hőleadók, hőtermelők Fűtési rendszerek karbantartása Napenergia-hasznosítás Gázvezeték rendszerek gyakorlata tantárgy Bekötővezetékek Csatlakozó, elosztó és fogyasztói vezetékek, gázmérők, nyomásszabályozók Gázfogyasztó berendezések 33

34 Épületgépészeti csővezeték-szerelés* Épületgépészeti csővezetékek gyakorlata tantárgy Témakörök *Három évfolyamos oktatás esetén az első évfolyamot követően Csőszerelés előkészítése Használja a csőszerelés előkészítésének műszereit, szerszámait, mérőeszközeit. Csőszerelés és csőkötés előkészítésének műszereit ismeri, szerszámait, mérőeszközeit használja. Szerelő kőműves munkákat végez kéziszerszámokkal (faláttörést, födém átfúrást horony-falvésés) csőrögzítést készít. Szerelő kőműves munkákat végez kéziszerszámokkal (faláttörést, födém átfúrást horony-falvésés) csőrögzítést készít. Elhelyezi az épületgépészeti csőrögzítéseket függesztéseket Vezetékhálózat kialakítása Acélcsövön, csőalakítást végez hideg és meleg technológiával. Csőmenetet készít kézi és gépi úton. Acélcsöveken, vörösrézcsöveken és műanyagcsöveken csőkötéseket és elágazásokat készít. Oldható és nem oldható kötéseket készít. Vörösréz vezetéken csőalakítást végez, csőkötést készít keményforrasztással. Tömítések ismerete és használata, korrózió elleni védekezés, szigetelés szerelési technológiája. Ellenőrzi a csőkötések tömörségét. Elhelyezi az épületgépészeti csővezetékek, szigetelését a szerelési technológia szerint. Csőhálózat üzembe helyezése Csőhálózaton tisztítási feladatot végez és mérési beszabályozási műveleteket elvégzi és nyomáspróbát végez. Csőhálózaton tömörség ellenőrzése, üzembe helyezése és a végzett munkát dokumentálja. Elkészült csőhálózaton nyomáspróbát végez, tömörséget ellenőrzi. Dokumentálja az üzembe helyezést megelőző csőhálózaton végzett munkákat. 34

35 Épületgépészeti rendszerismeret * *Három évfolyamos oktatás esetén az első és második évfolyamot követően Épületgépészeti rendszerek gyakorlata tantárgy Témakörök Épületgépészeti alapfogalmak Alap épületgépészeti számítások ismerete és a mérőszalag, tolómérő, mikrométer használata. Hőmérséklet, mérése, mérőeszközök használata. Hőszükséglet meghatározása számítással és a csövekben keletkezett veszteségek ismerete. Épületgépészeti dokumentációk Épületgépészeti tervdokumentációk tervjeleinek ismerete, műszaki adatok értelmezése, valamint kapcsolási vázlatok készítése szakáganként. Egyszerű kapcsolási vázlatok készítése (szakáganként külön kapcsolási vázlat) Épületgépész szakáganként anyagjegyzéket és költségvetést készít. Az elkészített kapcsolási vázlatról szakáganként anyagjegyzék készítése, anyagköltség kiszámítása. Épületgépészeti szerelvények ismerete és beépítésük a hálózatokba. Munkahelyi dokumentáció készítése, jegyzőkönyvek kitöltése. Épületgépészetben használt méretezési és költségvetési programok használat. Épületgépészeti rendszerelemek Szelepek, csapok, tolózárak csatlakozása csővezetékbe, menetes, karimás, és nem oldható kötéssel. Biztonsági szelepek, szerelvények beépítése csővezetékbe felszerelése berendezésre. Szivattyú beépítése, jelleggörbe szerkesztése mérés alapján. Ventillátorok beépítése, szabályozása Fűtésrendszer-szerelő feladatok* Fűtési rendszerek gyakorlata tantárgy *Három évfolyamos oktatás esetén a második évfolyamot követően Témakörök Fűtési rendszer szerelése Fűtési rendszerek szerelése, szerelvények elhelyezése, különböző anyagú csövekkel. 35

36 Radiátoros rendszerek kialakítása. Padlófűtési rendszer feltöltése, légtelenítés, szabályozhatósága. Padlófűtés szerelése, szerelvények elhelyezése. Falfűtés szerelése. Fűtési rendszerek kialakítása különböző csőanyagokkal és technológiákkal kivitelezés során. Szilárdsági és tömörségi nyomáspróba fogalma végrehajtása (nyomás érték, közeg, időtartam). Hőleadók, hőtermelők Fűtőtest szelepek beépítése. Hőcserélők karbantartása, tisztítása, hőcserélők vagy háromjáratú szelep beépítési megoldásai a fűtési rendszerekbe. Fűtőtestek beszabályozása. Kazánok elhelyezése, bekötése meglévő, illetve új fűtési, HMV rendszerhez. Hőleadók és hőtermelők fűtési rendszerbe építése kiviteli terveknek megfelelően. Fűtési rendszerek karbantartása Fűtési rendszer karbantartása. Hőcserélők tisztítása. Fűtési rendszerek vegyszeres gépi tisztítása. Fűtési rendszer szivárgásmentesítése. Vízlágyítók kezelése, beépítése, üzemeltetése. Fűtési-rendszer beüzemelése és beszabályozása karbantartás és üzemeltetése. Napenergia-hasznosítás Tárolótartály, napkollektor elhelyezése, bekötése. Tárolótartály elhelyezése, csatlakoztatása. Napkollektor rögzítése, bekötése. Napkollektor illesztése meglévő, ill. új fűtési, HMV rendszerhez 36

37 Gázvezeték- és rendszerszerelő feladatok * Gázvezeték rendszerek gyakorlata tantárgy Témakörök *Három évfolyamos oktatás esetén a második évfolyamot követően Bekötővezetékek Gázvezeték fektetése talajba, a szigetelés elvégzése, korrózióvédelem elvégzése. Acélcső hegesztés lánghegesztéssel helyszíni munkavégzés során. Speciális gázcsőhegesztő készülékek, gépek karbantartása. Csatlakozó, elosztó és fogyasztói vezetékek, gázmérők, nyomásszabályozók Speciális idomok beépítése a gázcsőhálózatba csőanyag változási helyeken kiviteli terveknek megfelelően. Csatlakozó, elosztó és fogyasztóvezetékek kialakítása. Kiviteli tervek alapján helyszíni gázvezeték-hálózat szerelése. Kialakítja a mérőóra és nyomásszabályozók helyét. Szilárdsági és tömörségi nyomáspróba végrehajtása. Gázfogyasztó berendezések A gázfogyasztó berendezések elhelyezése, rögzítése a terv alapján. A készülék égéstermék elvezetésének kialakítása. A szellőzők beépítése. A gázszerelvények felszerelése, rögzítése. 37
