1 Festett műanyag alkatrészek vizsgálata, Anyagvizsgálat a Gyakorlatban június 1-2.

2 Tartalomjegyzék A bemutatása A Széchenyi István Egyetem A vizsgálati módszerek A vizsgált műanyag alkatrészek hibái Fröccsöntési hibák A festett réteg hibái Összefoglalás Festett műanyag alkatrészek minősítése 2

3 A bemutatása SAPU (Schefenaker Automotive Parts Ungarn). Alapítva: 1995-ben Mosonszolnokon Festett műanyag alkatrészek minősítése 3

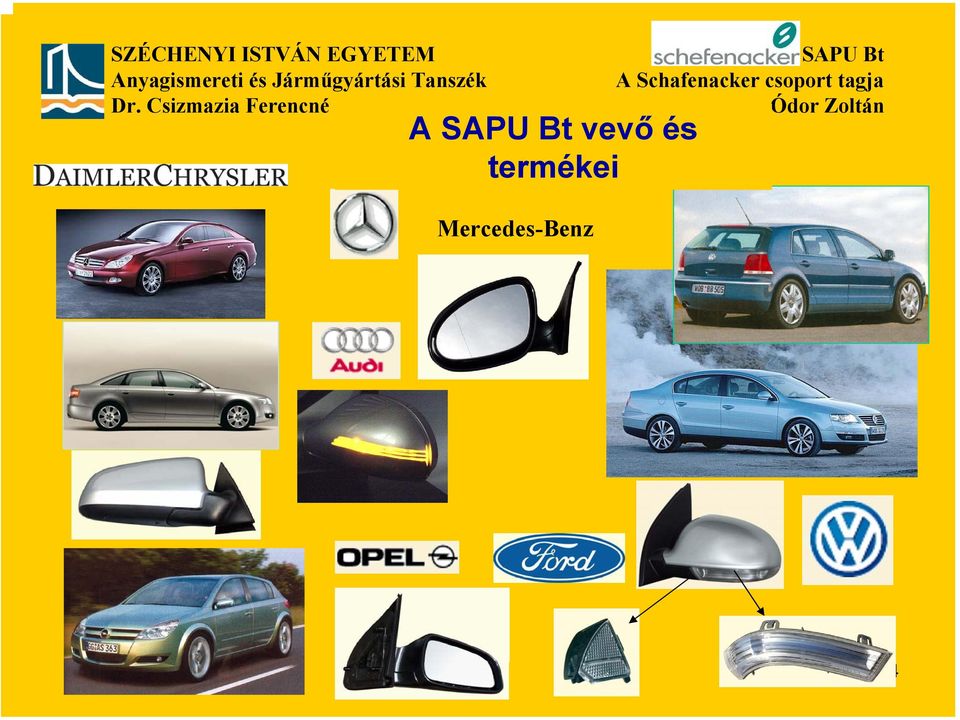

4 A vevő és termékei Mercedes-Benz 4

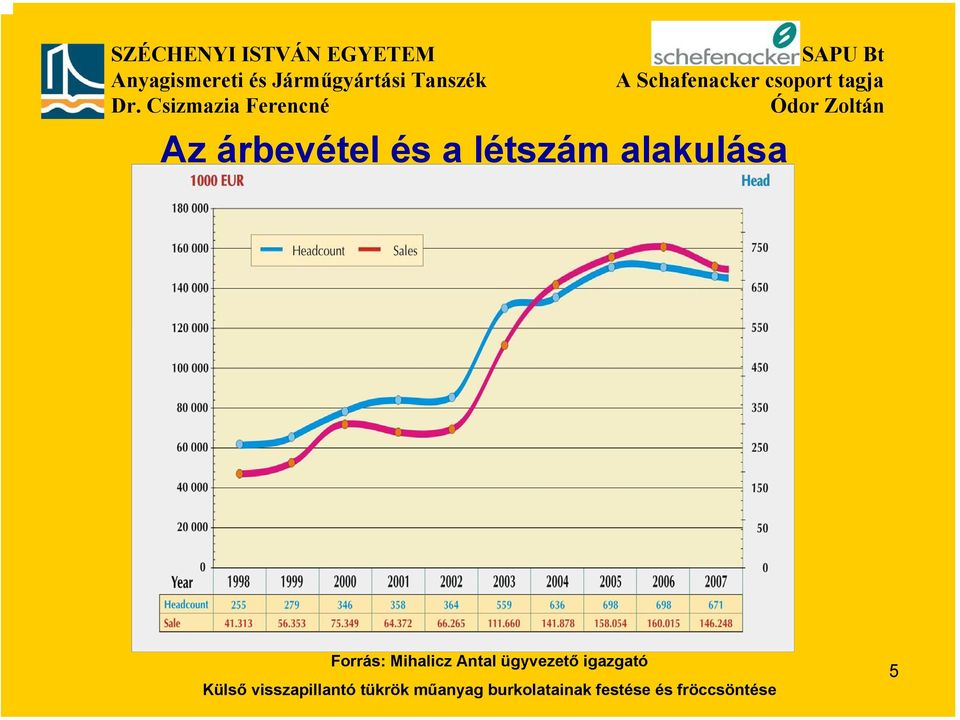

5 Az árbevétel és a létszám alakulása Forrás: Mihalicz Antal ügyvezető igazgató Külső visszapillantó tükrök műanyag burkolatainak festése és fröccsöntése 5

6 Széchenyi István Egyetem Győr Az egyetem szerepe a régió innovációs folyamataiban Kooperációs Kutató Központ KKK Autóipar (55%) Elektronika és informatika (21%) Infrastruktúra (20%) Regionális gazdaság (4%) Járműipari Regionális Egyetemi Tudásközpont JRET (100% járműipar) Szolgáltatások kis- és középvállalkozásoknak, valamint a helyi multinacionális cégeknek Forrás: Dr. Czinege Imre: A Széchenyi István Egyetem szerepe a régió innovációs folyamataiban 6

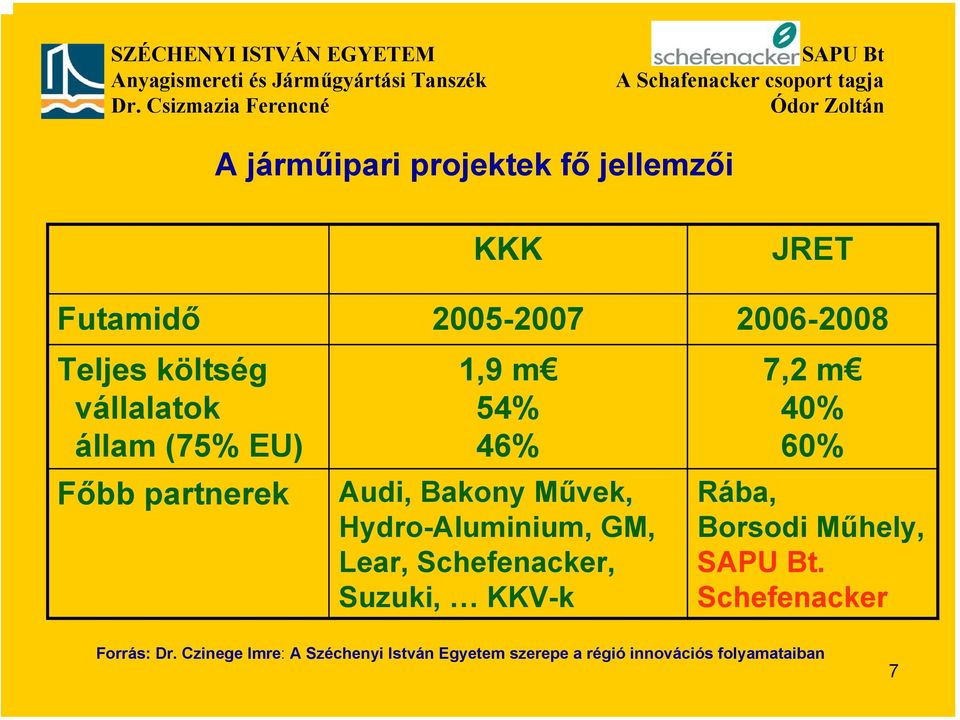

7 A járműipari projektek fő jellemzői KKK JRET Futamidő Teljes költség vállalatok állam (75% EU) Főbb partnerek 1,9 m 54% 46% Audi, Bakony Művek, Hydro-Aluminium, GM, Lear, Schefenacker, Suzuki, KKV-k 7,2 m 40% 60% Rába, Borsodi Műhely,. Schefenacker Forrás: Dr. Czinege Imre: A Széchenyi István Egyetem szerepe a régió innovációs folyamataiban 7

8 A fröccsöntött alkatrészek vizsgálata a -nél Fröccsöntés A festett darabok vizuális vizsgálata (100 %-os) Festett műanyag alkatrészek minősítése 8

9 Fröccsöntött darabok vizsgálata Festés, tisztítás Forrás: Mihalicz Antal ügyvezető igazgató Külső visszapillantó tükrök műanyag burkolatainak festése és fröccsöntése 9

10 Fröccsöntött festett darabok vizsgálata Festés 2 x bázis réteg (szín) 2 x lakk réteg Primer réteg Forrás: Mihalicz Antal ügyvezető igazgató Külső visszapillantó tükrök műanyag burkolatainak festése és fröccsöntése 10

11 Fröccsöntött, festett darabok vizsgálata 100%-os vizuális vizsgálat 11

12 A Széchenyi István Egyetem Anyagismereti és Járműgyárátási Tanszékének szerepe a fröccsöntött alkatrészek vizsgálatában Az Anyagvizsgáló laboratóriumban végzett vizsgálatok célja: a hibák azonosítása a hiba okának meghatározása Vizsgálatok Vizuális vizsgálatok (fényképek készítése) Makroszkópos vizsgálatok SMZ 800 sztereo mikroszkóppal Mikroszkópos vizsgálatok TS 100 mikroszkóppal A felület előkészítése Micromet segítségével Festett műanyag alkatrészek minősítése 12

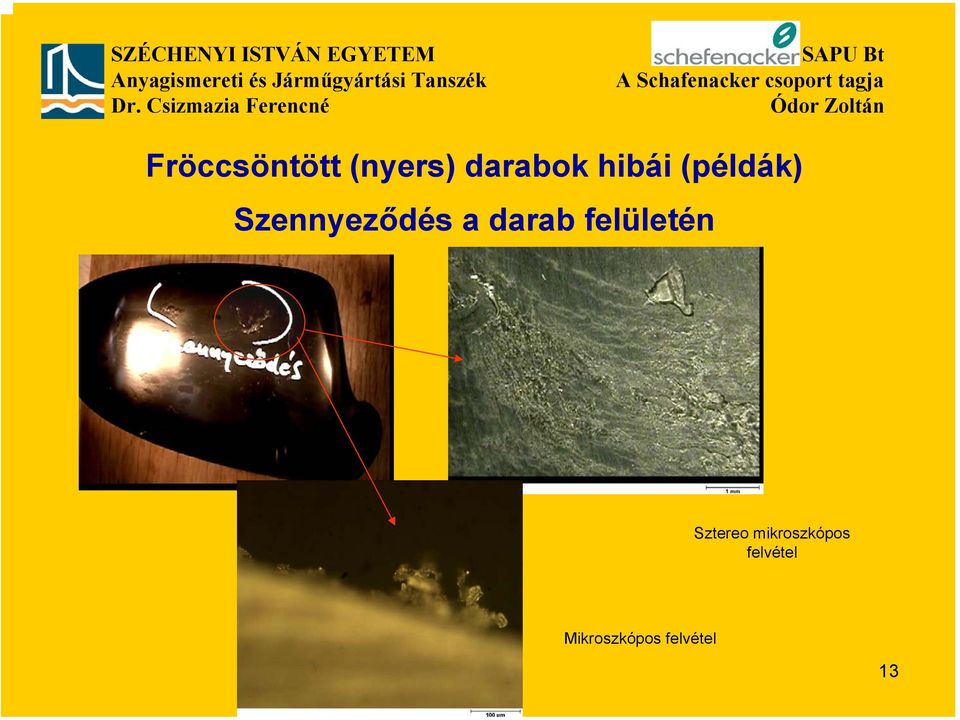

13 Fröccsöntött (nyers) darabok hibái (példák) Szennyeződés a darab felületén Sztereo mikroszkópos felvétel Mikroszkópos felvétel 13

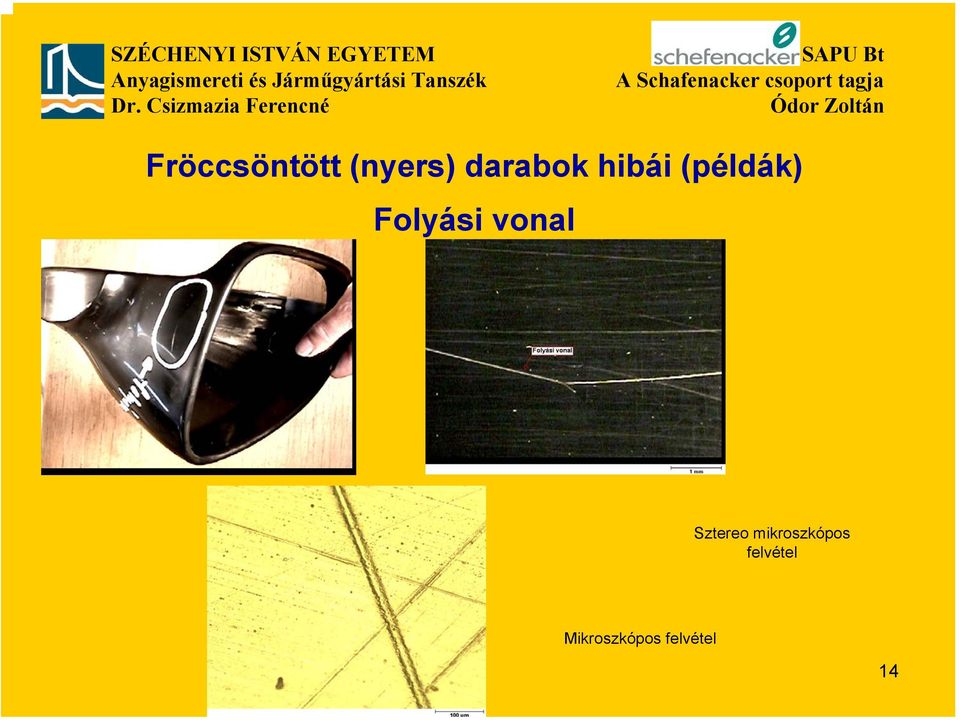

14 Fröccsöntött (nyers) darabok hibái (példák) Folyási vonal Sztereo mikroszkópos felvétel Mikroszkópos felvétel 14

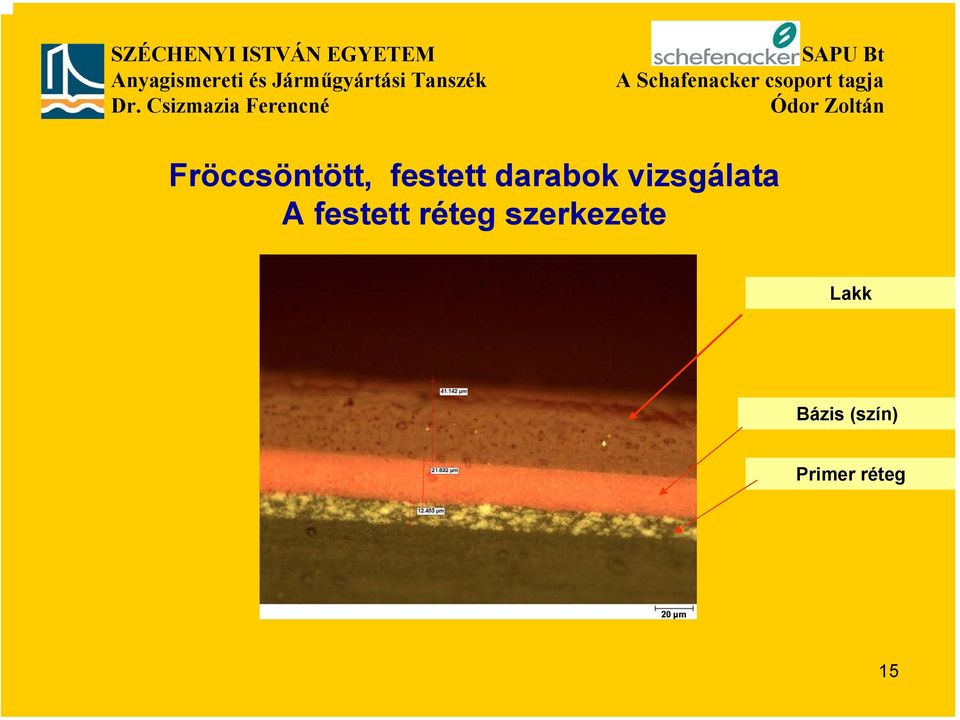

15 Fröccsöntött, festett darabok vizsgálata A festett réteg szerkezete Lakk Bázis (szín) Primer réteg 15

16 A festett műanyag alkatrészek hibái Hiányzik a felületről a lakkréteg Festett műanyag alklatrészek minősítése 16

17 A festett műanyag alkatrészek hibái Szennyeződés a felületen (szál) Sztereo mikroszkópos felvétel Festett műanyag alkatrészek minősítése 17

18 A festett műanyag alkatrészek hibái Szennyeződés a felületen (Por) Sztereo mikroszkópos felvétel Mikroszkópos felvétel Festett műanyag alkatrészek minősítése 18

19 A festett műanyag alkatrészek hibái Az osztósíknál megfolyt primer réteg Makroszkópos felvétel Mikroszkópos felvétel Festett műanyag alkatrészek minősítése 19

20 A festett műanyag alkatrészek hibái Lakk túlfolyás Makroszkópos felvétel Gázhólyag a lakkrétegben Mikroszkópos felvétell 20

21 Összefoglalás A SAPU BT- ben fröccsöntéssel gyártott és festett műanyag járműipari alkatrészek hibáit vizsgáltuk A vizsgálatokat vizuálisan, sztereo mikroszkóppal illetve Micromet készülékkel végzett előkészítés után mikroszkópon végeztük A makroszkópos és a mikroszkópos vizsgálatok jól kiegészítik egymást A vizsgálatok célja a hibák okainak felderítése, a selejt százalék csökkentése érdekében Festett műanyag alkatrészek minősítése 21
